BRUKSANVISNING QRT4661X Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varnings-/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

- Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- Var noga med att inte skada kylkretsen.

- Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. PRODUKTBESKRIVNING

3.1 Allmän produktöversikt

8 Kontrollpanel
9 Dörrhyllor
10 Flaskhylla
11 Infrysningsläda
12 Infrysningslåda
13 Infrysningslåda

4. ANVÄNDNING

4.1 Kontrollpanel

Det går att ändra klicket till ett pipljud genom att hålla in ECO-knappen i 5 sekunder.

4.2 PÅ/AV

Koppla in produkten i eluttaget.

Produkten slås automatiskt på när den kopplas in i ett eluttag.

1. Stäng av produkten genom att hålla PÅ/AV-knappen intryckt i 3 sekunder.
2. Slås på produkten genom att trycka på PÅ/AV-knappen.

Stäng av kylfacket genom att samtidigt trycka på PÅ/AV-knappen och kylens temperaturreglage. Detta får facket att gå in i mjukavstängningsläge. Tryck på kylens temperaturreglage för att slå på facket igen.

4.3 Temperaturreglering

Tryck på kylens eller frysens temperaturreglage för att ändra temperaturen.

Om den inställda temperaturen är lägre än föregående inställning pekar temperaturpilarna nedåt och visar att facket håller på att kylas ned. Om den inställda temperaturen är högre än föregående inställning pekar temperaturpilarna uppåt och visar att facket håller på att värmas upp.

A) ON/OFF
B) Kylskåpstemperatur
C) Frysskåpstemperatur
D) ECO-läge
E) FROSTMATIC-läge
F) Frysens temperaturreglage
G) MinuteMinder
H) Kylens temperaturreglage
I) COOLMATIC-läge
J) DYNAMICAIR-läge

4.4 Larm vid för hög temperatur

En temperaturökning i frysfacket (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

• kontrollamporna för larm och frystemperatur blinkar
• larmet ljuder.

Tryck på valfri knapp för att återställa larmet.

Frysens temperaturindikator visar den högsta uppnådda temperaturen i några sekunder. Därefter visas återigen den inställda temperaturen.

Larmindikatorn fortsätter att blinka tills normala förhållanden räder igen.

När larmet har återställts släcks kontrollampan för larm.

4.5 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillständet för öppen dörr indikeras av att:

• larmindikatorn blinkar
- ljudsignal låter.

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på en knapp.

4.6 COOLMATIC -läge

COOLMATIC sänker snabbt temperaturen i kylen, så att stora mängder varma livsmedel (t.ex. efter att ha storhandlat) kan kylas snabbt och andra livsmedel som redan finns i kylen värms inte upp. När det är aktiverat faller temperaturen till +2 °C och (extrautr.) DYNAMICAIR-läget slås på.

Tryck på COOLMATIC-knappen. Funktionen avaktiveras automatiskt efter 6 timmar och temperaturen justeras tillbaka till sin föregående inställning.

4.7 EcoMode

EcoMode ställer automatiskt in den optimala temperaturen i kylfacket (+4°) och frysfacket (-18°). Denna inställning säkerställer minimal energiförbrukning och korrekta förvaringsegenskaper för livsmedel.

Tryck på EcoMode-knappen. Avaktivera genom att ändra temperaturinställningen för kylen eller frysen.

4.8 FROSTMATIC-läge

FROSTMATIC-läget sänker snabbt temperaturen i frysen så att färsk mat kan frysas snabbt. När det är aktiverat visas en timernedräkning (52 timmar) istället för frysens temperatur. Den räknar ned i steg om en timme. När tiden för FROSTMATIC-läget har gått ut (efter 52 timmar) justeras temperaturen i frysen tillbaka till föregående inställning.

Tryck på FROSTMATIC-lägesknappen. En timernedräkning aktiveras.

5. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

Tryck på FROSTMATIC-lägesknappen för att avaktivera larmet tidigare.

4.9 DYNAMICAIR-läge

Med DYNAMICAIR-läget kan du snabbt kyla ned produkter och få en jämnare temperatur i kylen.

Funktionen aktiveras bara när omgivningstemperaturen är varmare än 30 °C, när produkten först slås på eller när dörren har varit öppen länge.

Aktivera funktionen manuellt genom att trycka på DYNAMICAIR-lägesknappen. Funktionen stannar bara när produktens dörr öppnas.

Avaktivera funktionen genom att trycka på DYNAMICAIR-lägesknappen.

4.10 Signalur

Signalursfunktionen aktiverar en timer med 3 möjliga tidsinställningar: 45, 30 och 15 minuter.

Tryck på signalursknappen och välj en inställd tid eller avaktivera funktionen. Timern räknar ned i steg om en minut.

4.11 Holiday-läge

Holiday-läget sparar energi när kylen inte används under en längre tid (t.ex. när man är på semester) och förhindrar att mögel och dåliga lukter bildas inuti produkten.

Ställ in temperaturen i kylfacket på +14 °C.

Frysfacket fortsätter att gå vid inställd temperatur.

5.1 Initial ström på

FÖRSIKTIGHET!

Innan man sätter i stickkontakten i uttaget och sätter igång skåpet första gången ska man låta produkten stå upprätt i minst 4 timmar. Då kan man vara säker på att oljan runnit tillbaka till kompressorn. Annars kan kompressorn eller de elektroniska delarna skadas.

5.2 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

5.3 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar med FROSTMATIC-funktionen på innan du lägger in några matvaror. Fryslådorna gör att du snabbt och enkelt kan hitta det matpaket du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre lådan. Denna måste vara på plats för att säkerställa god luftcirkulation. På alla hyllor kan man placera mat som sticker ut 15 mm från dörren.

WARNING!

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

5.4 Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För infrysning av färska livsmedel, aktivera FROSTMATIC-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Placera livsmedel som ska frysas in i det översta packet.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Återgå till önskad temperatur (se "FROSTMATIC-funktionen") när infysningen är klar.

I detta läge kan temperaturen i kylskåpsutrymmet sjunka under 0 °C. Ställ i så fall in temperaturreglaget på en varmare inställning.

5.5 Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

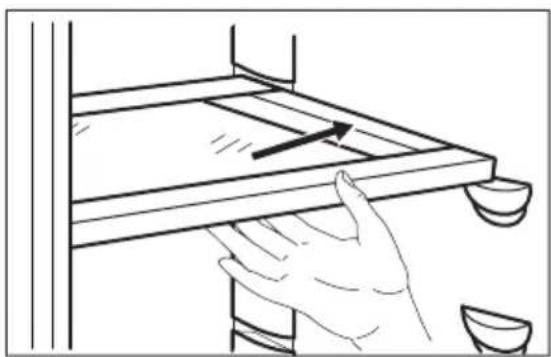

5.6 Flyttbara hyllor

Väggarna i kylen är försedda med ett antal löpskenor så att hyllorna av säkerhetsglas kan placeras enligt dina önskemål.

Flytta inte glashyllan ovanför FreshBox-lådan för att säkerställa korrekt luftcirkulation.

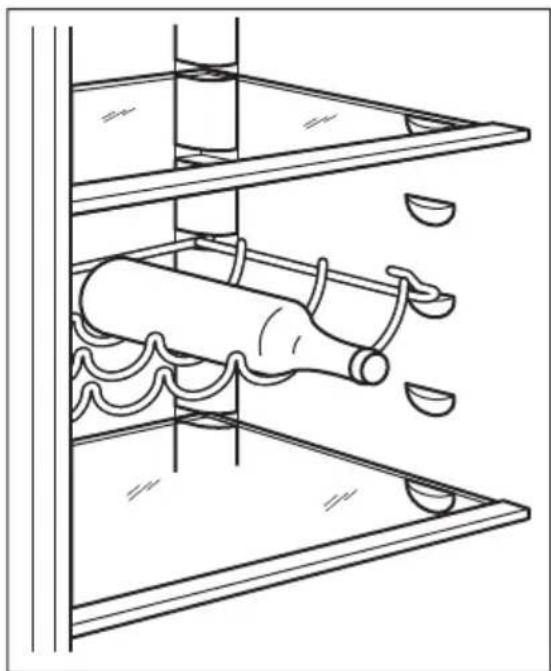

5.7 Flaskhylla

Placera flaskorna (med öppningarna vända utåt) i den redan installerade hyllan.

Sätt bara in stängda flaskor.

Tekniken TwinTech gör att maten kyls ner snabbt och ger en jämnare temperatur.

Med denna funktion kan du snabbt kyla mat och få en jämnare temperatur i utrymmet.

Lådan är lämplig för förvaring av färska livsmedel som fisk, kött, skaldjur, eftersom temperaturen här är lägre än övriga delen av kylen.

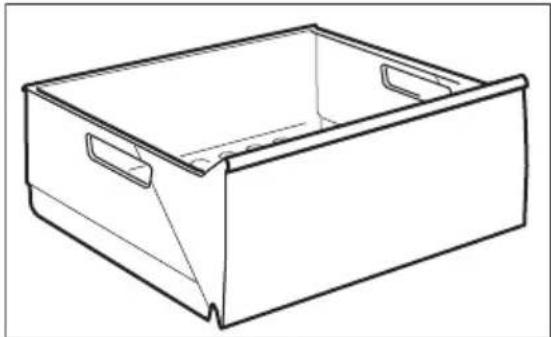

5.10 Borttagning av FreshBox-modulen

FÖRSIKTIGHET!

Innan du placerar eller tar ut FreshBox-modulen inuti produkten ska grönsakslådan och glasskyddet dras ut helt.

FreshBox-modulen har skenor. När modulen ska tas ut ur kylskåpet (t.ex. för rengöring av tömningskanalen) drar du den mot dig själv och tar ut lådan genom att luta den framåt och nedåt.

Den här lådan är lämplig för förvaring av frukt och grönsaker.

Kylen är utrustad med en funktion som möjliggör snabb nedkylning av matvaror och en jämnare temperatur.

Denna funktion aktiveras automatiskt vid behov och ger till exempel en snabb temperaturåterställning när dörren har stätt öppen eller när omgivningstemperaturen är hög.

Se DYNAMICAIR-läget för att slå på enheten manuellt.

i DYNAMICAIR avaktiveras när dörren öppnas och startar direkt igen när dörren har stängts.

5.13 Kolfilter

Produkten är utrustad med ett kolfilter CLEANAIR CONTROL som sitter i en läda i den bakre väggen i kylskåpet.

Filtret renar luften från oönskade lukter i kylavdelningen, vilket ytterligare förbättrar lagringskvaliteten.

FÖRSIKTIGHET! Se till att alltid hålla lådan till luftventilationen stängd när kylen är igång.

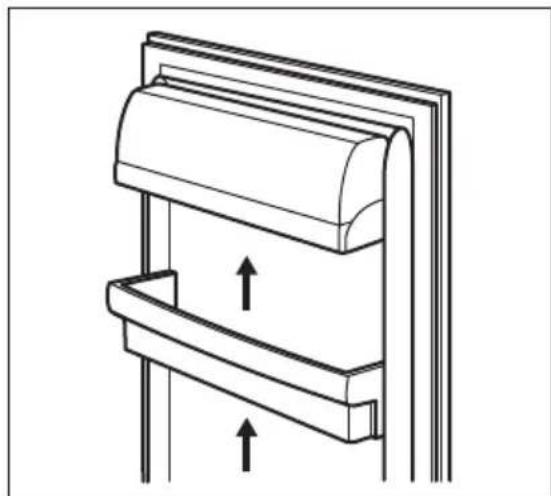

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.

Justera hyllorna på följande sätt:

1. Dra hyllan bitvis i pilarnas riktning tills den lossnar.

1. Placera hyllan enligt behov.

Flytta inte den stora nedre dörrhyllan för att säkerställa korrekt luftcirkulation.

5.15 Borttagning av fryslådor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur frysen, drag lädan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

Sätt tillbaka lådan genom att lyfta upp lådans främre del något och sätta in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

6. RÅD OCH TIPS

6.1 Normala driftljud

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

6.2 Tips för energibesparing

- Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

6.3 Tips för kylning av färska livsmedel

För att få bästa resultat:

- Förvara inte varm mat eller flyktiga vätskor i kylskåpet.

• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

6.4 Tips för kylning

Praktiska råd:

• Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.

- Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).

- Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.

- Flaskor: dessa bör ha kapsyl och förvaras lämpligen antingen i dörrens flaskhylla eller (extrautr.) i flaskstället.

- Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.

6.5 Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• den största mängd mat som kan frysas inom 24 timmar anges på typskylten
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• frys endast in färska och rena matvaror av hög kvalitet.
• dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta;
• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.

• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.

• isglass kan, om den konsumeras direkt från frysfacet, orsaka frysskador på huden;

• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

6.6 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som anges av tillverkaren.

7. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

7.1 Allmänna varningar

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten.

Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

7.2 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

7.3 Regelbunden rengöring

FÖRSIKTIGHET!

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET!

Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET!

När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste.

Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Den nedersta hyllan som delar av kylfacket från facket får bara tas ut för att rengöras. Dra ut hyllan rakt.

För att FreshBox-lådan ska fungera fullständigt måste den nedersta hyllan och täckplattorna sättas tillbaka på sin ursprungliga plats efter rengöringen.

Täckplattorna ovanför lädorna i facket kan tas ut och rengöras.

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

7.5 Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

7.6 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

WARNING!

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

7.7 Byte av kolfilter

För att upprätthålla bästa prestanda skall kolfiltret bytas ut en gång om året.

Nya aktiva kolfilter kan köpas hos din återförsäljare.

Se instruktioner i avsnittet "Montering av CLEANAIR CONTROL-filtret.

Luftfiltret är en förbrukningsvara och täcks inte av garantin.

8. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

8.1 Om produkten inte fungerar...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten har stängts av. Slå på produkten.
Stickkontakten sitter inteordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till eluttaget. Kontakta en behörig elektriker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Produkten har nyligen slagits på eller temperaturen är fortfarande för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Temperaturen i produkten är för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Dörren har lämnats öppen. Stäng dörren.
	Temperaturen i produkten är för hög.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
En rektangulär symbol visas istället för siffror på temperaturdisplayen.	Fel på temperatursensorn.	Kontakta närmaste auktoriserade serviceverkstad (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriserade serviceverkstad.
Kompressorn är kontinuerligt i drift.	Temperatur är felaktigt inställd.	Se avsnittet "Användning".
Många matvaror inlagda samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstemperatur före infrysning.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dörren".
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMATIC".
	Funktionen COOLMATIC är på.	Se "Funktionen COOLMATIC".
Kompressorn startar inte omedelbart när FROSTMATIC-knappen trycks in eller när temperaturen ändras.	Detta är normalt och anger inte att något fel har uppstätt.	Kompressorn startar efter en stund.
Kompressorn startar inte omedelbart när COOLMATIC-knappen trycks in eller när temperaturen ändras.	Detta är normalt och anger inte att något fel har uppstätt.	Kompressorn startar efter en stund.
Vatten rinner inne i kylskåpet.	Vattenutloppet är igen-täppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vattenuppsamlaren.	Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunst-ningsbrickan ovanför kom-pressorn.		Anslut smältvattenutloppet till avdunstningsbrickan.
Temperaturen kan inte stäl-las in.	Funktionen FROSTMATIC eller COOLMATIC är på-slagen.	Stäng av FROSTMATIC eller COOLMATIC manuellt eller vänta med att ställa in temper-aturen tills funktionen har åter-ställts automatiskt. Se "FROSTMATIC- eller COOL-MATIC-funktionen".
DEMO visas på displayen. Produkten är i demonstra-tionsläge.		Håll knapp till kylen intryckt ca 10 sek tills en ljudsignal hörs och displayen släcks en stund.
Dörren är felriktad eller blockerar ventilationsgallret.	Produkten står inte plant. Se avsnittet "Justering av höjd".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temper-atur.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dörren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur in-nan du lägger in dem.
	Många matvaror inlagda för förvaring samtidigt.	Lägg in färre matvaror för förvaring samtidigt.
	Dörren har öppnats för of-ta.	Öppna dörren bara när det behövs.
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMAT-IC".
	Funktionen COOLMATIC är på.	Se "Funktionen COOLMAT-IC".
	Kalluft cirkulerar inte i pro-dukten.	Se till att kalluft kan cirkulera i produkten.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

8.2 Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

8.3 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

9. INSTALLATION

WARNING! Se säkerhetsavsnitten.

9.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

9.2 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en

kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

9.3 Plats

Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen.

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattenberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.

FÖRSIKTIGHET!

För att säkerställa att produkten fungerar ordentligt i omgivningstemperatur över 38 °C är det bäst att ha 30 mm avständ mellan produktens sidor och möbler i närheten.

9.4 Justering av höjd

Se till att produkten står i våg där den installeras. Detta görs med de två justerbara fötterna på bottens framsida.

Kolfiltret är ett aktivt kolfilter som absorberar dålig lukt och bidrar till att bevara bästa smak och arom hos alla matvaror utan risk för korskontaminering av lukter.

Vid leverans ligger kolfiltret i en plastpåse för att upprätthålla filtrets prestanda. Filtret skall placeras i lådan innan produkten slås på.

1. Öppna lädan.
2. Plocka fram filtret ur plastpåsen.
3. Sätt i filtret i lådan.
4. Stäng lådan.

Hantera filtret försiktigt så att inte små fragment lossnar från ytan.

Var noga med att stänga lådan ordentligt för att säkerställa korrekt funktion.

9.6 Hänga om dörrarna

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Kontrollera att produkten är tom innan du ställer in en funktion. Om inte, flytta alla varor till rätt temperatur för korrekt livsmedelsförvaring.

FÖRSIKTIGHET!

Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

1. Ta bort pluggen från den övre dörrkåpan.

2. Ta bort den övre dörrkåpan.

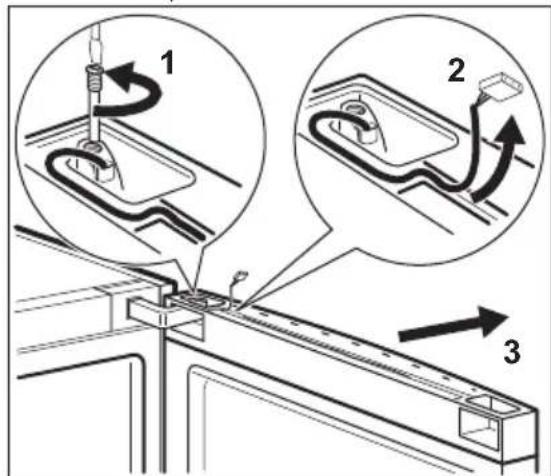

1. Fäst fast dörren, skruva loss det övre gångjärnet.
2. Koppla loss kabeln till kontrollpanelen från dörrkontakten.

1. Ta försiktigt loss den övre dörren från produkten.
2. Ta bort de mittre gångjärnskåporna och pluggen.
3. Ta bort det mittre gångjärnet från produkten och ta sedan försiktigt loss den nedre dörren.

1. Ta bort den nedre gångjärnskåpan och pluggarna och skruva sedan av den nedre gångjärnshållaren.
2. Ta bort svänggångjärnet från den nedre hållaren och placera det på motsatta sidan.

1. Montera den nedre gångjärnshållaren på produktens motsatta sida.

Kom ihåg att sätta dit den nedre gångjärnskåpan och pluggarna.

1. Skruva loss det nedre handtaget.
2. Sätt fast handtagsfästet och sedan det nedre handtaget på motsatta sidan.

1. Montera nedre dörren på nedre gångjärnet och fäst fast den genom att sätta fast det mittre gångjärnet i produkten.

Kom ihåg att sätta dit de mittre gångjärnskåporna och pluggen.

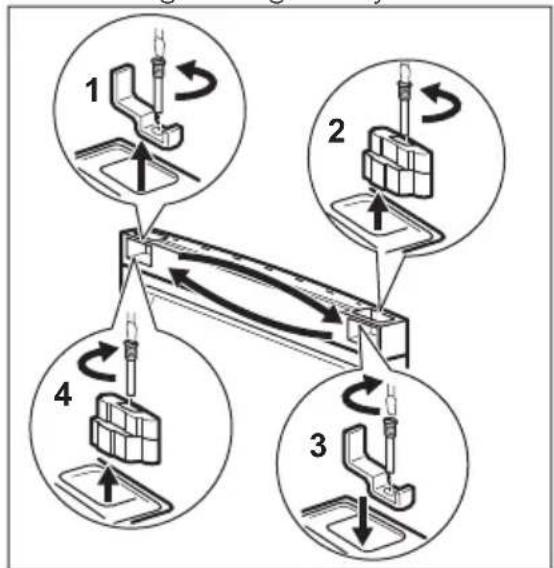

1. Skruva loss övre stoppet och övre handtagets stag och byt ut dem.

1. Skruva loss nedre stoppet och montera det på motsatta sidan.

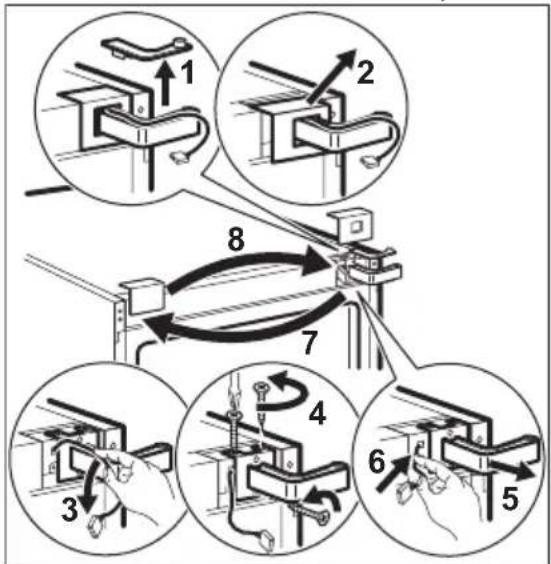

1. Ta bort de övre gångjärnskåporna och ta ut kabeln till kontrollpanelen.

1. Skruva loss det övre gångjärnet från produkten och sätt in kabeln i gångjärnsutrymmet.

2. Sätt fast det övre gångjärnet på motsatta sidan av produkten och sätt sedan tillbaka alla käpor till övre gångjärnet.

1. Placera försiktigt övre dörren på mittre gångjärnet och fortsätt sedan att sätta fast dörren på övre gångjärnet.

2. Dra kabeln på insidan av övre gångjärnet och fäst fast den med käpan till övre gångjärnet.

3. Sätt fast övre dörren i övre gångjärnet.

1. Anslut kabeln till kontrollpanelen till dörrkontakten.

2. Sätt tillbaka den övre dörrkåpan och sätt in pluggen.

1. Sätt fast handtagsfästet och sedan det övre handtaget på motsatta sidan.

FÖRSIKTIGHET!

Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

- Alla skruvar är åtdragna.

- Magnettätningen suger fast ordentligt mot skåpet.

- Dörren öppnas och stängs ordentligt. Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

10. TEKNISK INFORMATION

10.1 Tekniska data

Höjd mm 2000

Bredd mm 595

Djup mm 642

Temperaturökningstid Timmar 17

Nätspänning Volt 230 - 240

Frekvens Hz 50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

11. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
