BRUKSANVISNING FG2905 ELEKTRO HELIOS

Säkerhetsföreskrifter ____ 2

Kontrollpanel ____ 4

Daglig användning ____ 4

Råd och tips ____ 5

Underhåll och rengöring ____ 6

Om maskinen inte fungerar ____ 7

Tekniska data ____ 8

Installation 9

Miljöskydd ____ 10

Med reservation för ändringar.

Säkerhetsföreskrifter

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

- Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

- När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
  – personalkök i butiker, på kontor och andra arbetsmiljöer
  – av gäster på hotell, motell och andra typer av boendemiljöer
  – miljöer av typen bed and breakfast
• catering och liknande icke-återförsäljarapplikationer.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att för- söka modifiera denna produkt på något sätt. En ska- dad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifi-serviceagent eller annan kvalificerad serviceperso- för att undvika fara.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

- Denna produkt är tung. Var försiktig när du flyttar den.

- Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

- Se till att produkten inte exponeras för direkt solsken under långa perioder.

- Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten är Frost Free)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från elutta-get före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.
• Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan skada plastdelarna inne i produkten, fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

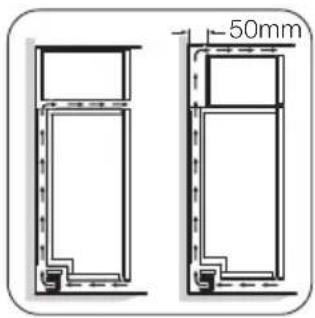

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmate-

rialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

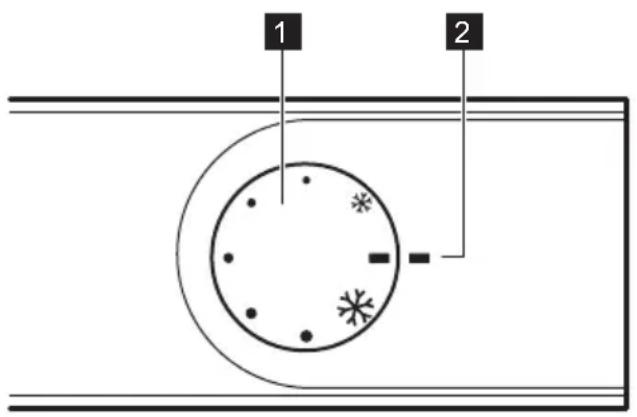

Kontrollpanel

1 Temperaturreglage för frys
2 Frysens OFF-läge

Slå på

Sätt i stickkontakten i eluttaget.

Vrid frysens temperaturreglage medurs till en medelhög inställning.

Stänga av frysen

För att stänga av produkten, vrid frysens temperaturreg- lage till OFF-läget

Koppla loss maskinen från eluttaget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget moturs för att erhålla en varmare förvaringstemperatur.
• vrid temperaturreglaget medurs för att erhålla en kallare förvaringstemperatur.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produkt placering

Daglig användning

Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Innan du fryser in färska livsmedel ska temperaturen i frysen vara minst -18°.

Placera de färska livsmedlen som skall frysas i de två övre facken.

Maximal mängd livsmedel som kan frysas inom 24 timmar anges på typskylten som sitter på produktens insida.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta den matvara du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen. Denna måste vara på plats för att säkerställa god luftcirkulation.

På alla hyllor kan man placera mat som sticker ut 15 mm från dörren.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Råd och tips

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

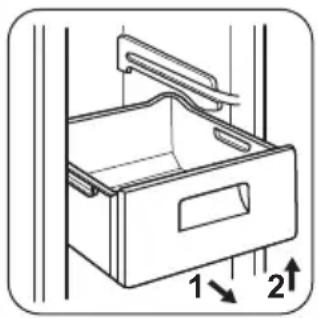

Borttagning av fryslådor från produkten

Fryslådorna har ett stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur produkten, drag lådan mot dig till stoppet och avlägsna sedan lådan genom att vinkla den främre delen uppåt.

För att sätta tillbaka lådan, lyft upp den främre delen något för att föra in lådan i produkten. När lådan har passerat förbi stoppen, skjut in hela lådan på plats.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig starka rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten så att inte golvet repas.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Ventilationsgallret kan avlägsnas så att det kan tvättas.

Öppna dörren när du skall avlägsna ventilationsgallret:

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det helt.
3. Dammsug under produkten.

Avfrostning av produkten

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.

Avfrosta produkten när frostlagret när en tjocklek på cirka 3-5 mm.

Gör enligt följande för att avlägsna frosten:

• Stäng av produkten och tag ur stickkontakten från eluttaget
• Plocka ut matvarorna ur produkten, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats
• Tag ut fryslådorna
• Slå in lådorna i isolerande material, t.ex. filtar eller tidningspapper.

Avfrostningen kan påskyndas genom att ställa skålar med hett vatten (ej kokande) i produkten.

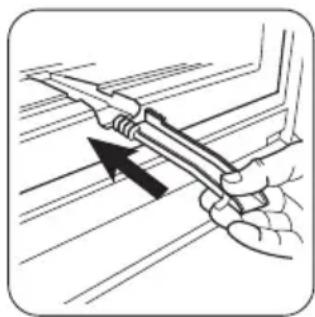

• Lossa avtappningskanalen från viloläget, tryck in den som på bilden och hämta en vattenbehållare.
• Skrapa försiktigt av isen när den börjar tina. Använd en trä- eller plastskrapa

- När all is har smält, rengör insidan, torka torrt och sätt tillbaka tömningskanalen på plats.

- Nätanslut och sätt på produkten, lägg tillbaka de frysta matvarorna.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost från avdunstaren eftersom den kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturstigning av frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

Om maskinen inte fungerar

Under drift kan ibland små, men irriterande, problem uppstå som du själv kan lösa utan att tillkalla en serviceTekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta och rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Viktigt Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Problem Möjlig orsak	Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står stadigt (alla fötter och hjul ska ha kontakt med golvet). Se avsnittet "Avvägning".
Kompressorn arbetar hela ti-den.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
	Matvarorna är för varma.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Det har bildats för mycket frost och is.	Dörren är inte ordentligt stängd. Se avsnittet "Stängning av dörren".
Dörrtätningen är deformerad eller smutsig.		Se avsnittet "Stängning av dörren".
Temperaturreglaget kan vara felaktigt inställt.		Ställ in en varmare temperatur.
Temperaturen i produkten är för låg.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
Temperaturen i produkten är för hög.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Matvarorna är för varma.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Temperaturen i frysskåpet är för hög.	Matvaror är placerade för nära var- andra.	Placera matvarorna så att kalluft kan cirkulera.
Stora mängder mat har lagts in sam- tidigt för infrysning.		Lägg in mindre mängder mat för infrys- ning samtidigt.
Produkten fungerar inte. Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i elutta- get.
Produkten får ingen ström. Eluttaget är strömlöst.		Anslut en annan elektrisk apparat till eluttaget. Kontakta en behörig elektri- ker.
Dörren blockerar ventilations- gallret.	Produkten står inte i våg. Se avsnittet "Avvägning".
Dörren är felinriktad	Produkten står inte i våg.	Se avsnittet "Avvägning".

Kontakta vår lokala serviceverkstad om dessa råd inte löser problemet.

Tekniska data

FG2905 FG2515
Mått
	Höjd	1750 mm	1550 mm
	Bredd	595 mm	595 mm
	Djup	623 mm	623 mm
Temperaturökningstid		18 timmar	18 timmar
Nätspänning		230 V	230 V
Frekvens		50 Hz	50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter.

Plats

För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 40 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara:

• direkt ovanför produk- ten
• bakom och ovanför överskåpet.

I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

Kontrollera före anslutning till ett eluttag att nätspanningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Avlägsna transportstöden

Din produkt är utrustat med transportstöd för att säkra dörren under transport.

Avlägsna dessa stöd på följande sätt:

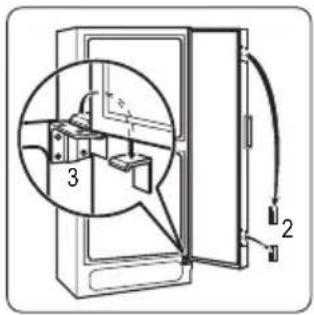

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

Distanshållare

Montera distanshållarna som medföljer i tillbehörspåsen såsom figurerna visar.

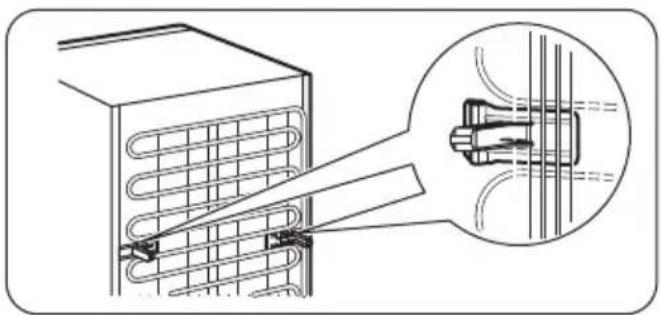

Montera distanshållarna på kondensorns (svart galler) fästen på baksidan av produkten.

Se till att produkten står i väg där den installeras. Justera vid behov fötter- na med medföljande skruvnyckel. Dörrjusteringen är be- roende av att produkten står i väg.

Gör enligt följande för att ändra dörrens öppningsriktning:

• Koppla bort produkten från eluttaget.
• Avlägsna ventilationsgallret. Avlägsna fyllningen och placera den på motsatta sidan av gallret.
• Lägg ned frysen med baksidan vilande på ett trästöd.

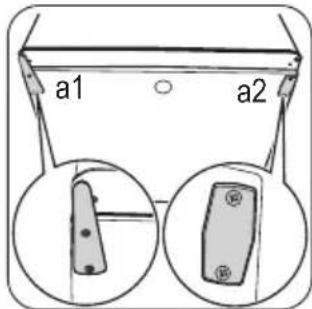

- Skruva loss det övre gångjärnet (a1) och täckbrickan (a2) och sätt fast dessa på motsatta sidan.

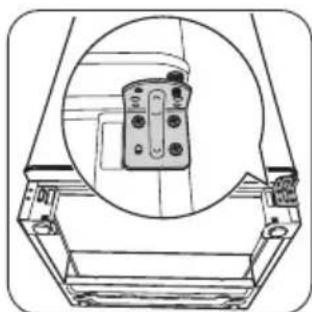

• Skruva loss det nedre gångjärnet Växla sprintens och buffertens position. Skruva fast det nedre gångjärnet på andra sidan.
• Dra åt sprinten med medföljande skruvnyckel.

Återvinn material med symbolen ⚙Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

• Ställ produkten upprätt och sätt ventilationsgallret på plats.

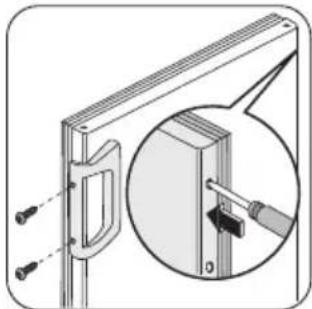

• Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3–4 mm dorn eller borr i dem. Montera handtaget.

Sätt fast täckpropparna som finns i tillbehörspåsen.

- Ställ produkten på plats.

Varning Återställning. Justera produkten vågrätt och vänta minst fyra timmar innan skåpet ansluts till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.
• Magnettätningen sitter fast ordentligt.
  • Dörren öppnar och stänger ordentligt.

Varning Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt.

Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
