BRUKSANVISNING EUF8000X1 ELECTROLUX

SV Frysskåp Bruksanvisning

INNEHÅLL

1. SÄKERHETSINFORMATION....2
2. SÄKERHETSFÖRESKRIFTER.... 4
3. ANVÄNDNING....5
4. DAGLIG ANVÄNDNING....7
5. RÅD OCH TIPS....9
6. SKÖTSEL OCH RENGÖRING....10
7. FELSÖKNING....11
8. INSTALLATION.... 13
9. BULLER....15
10. TEKNISK INFORMATION...... 17

VI TÄNKER PÅ DIG

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på

egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

- Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- Var noga med att inte skada kylkretsen.

- Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

- Spruta inte vatten eller ånga för att rengöra produkten.

- Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter

med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

- Produkten måste jordas.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.

• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. ANVÄNDNING

3.1 Kontrollpanelen

1 ON/OFF
2 Mode
3 Display
4 Knapp för att sänka temperaturen
5 Knapp för att höja temperaturen
6 DrinksChill

Det går att ändra de förinställda knappljuden till att låta högt genom att samtidigt trycka in Mode-knappen och knappen för att sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

3.2 Display

3.3 Slå på

1. Sätt i stickkontakten i eluttaget.
2. Tryck på produktens ON/OFF om displayen inte är tänd. Temperaturindikatorerna visar den inställda standardtemperaturen.

Larmet kan ljuda efter några sekunder.

För återställning av larmet, se "Larm vid för hög temperatur".

Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Om "DEMO" visas på displayen, se avsnittet "Felsökning".

3.4 Stänga av

Tryck på ON/OFF i cirka 3 sekunder. Displayen stängs av.

Koppla loss produkten från strömkällan genom att dra ut stickkontakten ur eluttaget.

3.5 Temperaturreglering

Ställ in temperaturen genom att trycka på temperaturreglaget.

Förinställd temperatur: • -18 °C i frysen

Temperaturindikatorerna visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar. Efter ett strömavbrott sparas den inställda temperaturen.

3.6 Eco-läge

För optimal förvaring av livsmedel väljer du Eco-läge.

A) Larmindikering
B) Frysens Eco-läge
C) ActionFreeze-läge
D) Temperaturindikator för frys / Timer
E) DrinksChill-läge

1. Aktivera funktionen genom att trycka på Mode tills motsvarande symbol visas.
   Temperaturindikatorn visar den inställda temperaturen för:
2. frys: -18° C
3. Stäng av funktionen innan den kommit till det automatiska slutet genom att upprepa rutinen tills Eco-indikatorn slocknar.

Funktionen inaktiveras när man väljer en annan temperatur att ställa in.

3.7 DrinksChill-läge

DrinksChill-läget används för att ställa in en signal vid en önskad tidpunkt. Den är användbar exempelvis när ett recept kräver att man låter en blandning svalna under en viss tid, eller när en påminnelse behövs för att inte glömma bort flaskor som har lagts i frysen för snabb kylning.

1. Aktivera funktionen genom att trycka på DrinksChill.

DrinksChill-indikatorn visas.

Timern visar det inställda värdet (30 minuter).

1. Tryck på knappen för att sänka eller höja temperaturen för att ändra det inställda värdet från 1 till 90 minuter.

Timer-indikatorn visar (min).

När nedräkningen är över blinkar DrinksChill-indikatorn och ett ljudlarm hörs

1. Ta ut dryckerna ur frysen.

2. Tryck på DrinksChill-knappen för att stänga av ljudet och avsluta funktionen.

Det går att avaktivera funktionen när som helst under nedräkningen genom att trycka på DrinksChill. DrinksChill-indikatorn släcks

Det går att ändra den inställda tiden när som helst under nedräkningen och innan den är över, genom att trycka på knappen för att sänka temperaturen och knappen för att höja temperaturen.

3.8 ActionFreeze-läge

Denna funktion stängs av automatiskt efter 52 timmar.

1. Tryck på Mode tills motsvarande symbol visas.

ActionFreeze-indikatorn visas.

1. Stäng av funktionen innan den kommit till det automatiska slutet genom att upprepa proceduren

Funktionen avaktiveras när man väljer en annan temperatur i frysen.

3.9 Larm vid för hög temperatur

En temperaturökning i frysfacket (t.ex. på grund av ett tidigare strömavbrott eller

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den aktuella inställningen behöver inte ändras för att frysa in en liten mängd färska livsmedel.

om dörren lämnas öppen) indikeras genom att:

• kontrollamporna för larm och frystemperatur blinkar
• larmet ljuder.

Tryck på valfri knapp för att återställa larmet.

Frysens temperaturdisplay visar den högsta uppnådda temperaturen i några sekunder. Därefter visas återigen den inställda temperaturen.

Larmindikatorn fortsätter att blinka tills normala förhållanden råder igen.

När larmet har återställts släcks larmindikatorn.

3.10 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• larmindikeringen blinkar
• ljudsignal låter

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på larmknappen.

För infrysning av färska livsmedel, aktivera ActionFreeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Lägg de färskå matvarorna som ska frysas in i alla facken utom det nedersta.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

4.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta de matpaket du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen som säkerställer god luftcirkulation.

Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 15 mm från dörren.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

4.3 Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

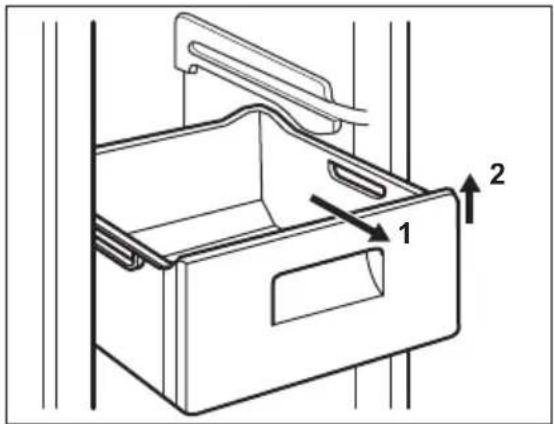

4.4 Borttagning av fryslådor och glashyllor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur friesen, dra lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

Sätt tillbaka lådan genom att lyfta upp lådans främre del något och sätta in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

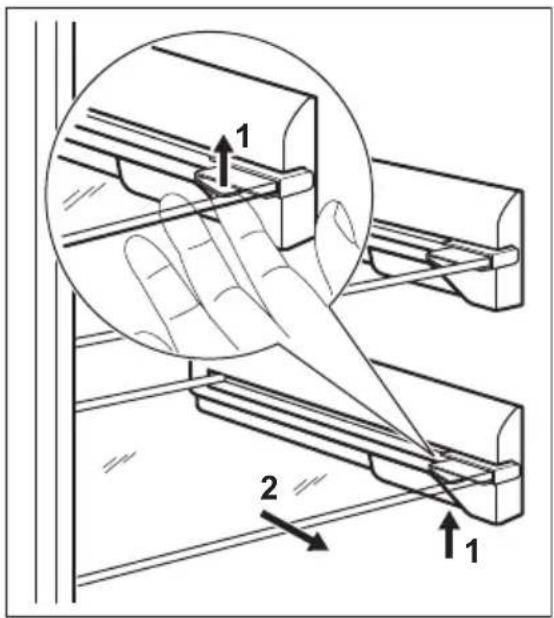

Produkten är försedd med hyllstoppar för att hyllorna ska sitta säkert.

Hyllorna måste lyftas upp (1) på varje sida och därefter dras utåt (2).

4.5 Invändig rengöring

1. Innan du använder produkten första gången ska du rengöra dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

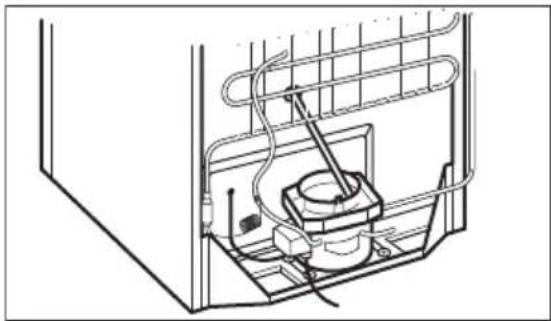

2. Kontrollera att tömningsslangen på baksidan av kylskåpet tömmer ut på uppsamlingsbrickan.

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

5.2 Tips för energibesparing

- Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

5.3 Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• den största mängd mat som kan frysas inom 24 timmar anges på typskylten.
• frysprocessen tar 24 timmar, inga andra livsmedel får läggas i frysen under denna tid.
• frys endast in färska och rena matvaror av hög kvalitet.
• dela upp maten i små portioner för en snabbare och fullständig infrysning, därefter kan du plocka ut och tina endast den mängd du behöver.

FÖRSIKTIGHET!

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta.
• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.
• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

5.4 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som anges av tillverkaren.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Allmänna varningar

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten.

Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET!

Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET!

När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste.

Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

6.3 Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Se till att dörren är öppen.

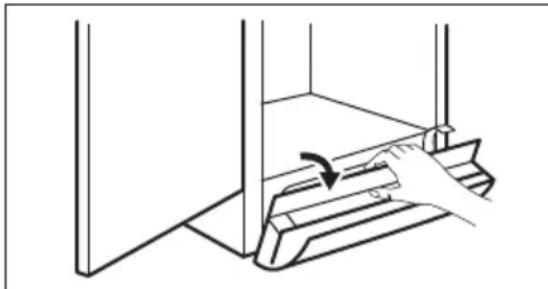

Ventilationsgallret kan tas bort så att det kan diskas.

1. Lossa kanten på gallret genom att dra i det såsom på bilden.

1. Dra gallret rakt ut för att ta bort det helt.
2. Dammsug under produkten.

6.5 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

WARNING!

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inteordentligt i eluttaget.		Sätt i stickkontakten orden- tligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektriskprodukt till eluttaget. Kontak- ta en behörig elektriker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Dörren är inte ordentligt stängt.	Se avsnittet "Larm vid öppen dörr".
Ljudligt eller visuellt larm är på.	Kylskåpet har nyligen slagits på eller tempera- turen är fortfarande för hög.	Se avsnitt "Larm vid för hög temperatur".
	Temperaturen i produkt- en är för hög.	Se avsnitt "Larm vid för hög temperatur".
En rektangulär symbol vi- sas istället för siffror på temperaturdisplayen.	Problem med tempera- tursensor.	Kontakta närmaste auktori- serade serviceverkstad (kyl- systemet fortsätter att hålla matvarorna kalla, men tem- peraturen kan inte justeras).
Lampan fungerar inte. Lampan är i standby- läge.		Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktori- serade serviceverkstad.
Kompressorn arbetar utan uppehåll.	Temperatur är felaktigt inställd.	Se kapitlet "Drift".
Många matvaror inlagda samtidigt.		Vänta några timmar och kon- trollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstem- peratur före infrysning.
	Dörren är inte ordentligt stängt.	Se avsnittet "Stängning av dörren".
	Funktionen ActionFreeze är på.	Se "Funktionen Action-Freeze".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av dörren".
Kompressorn startar inte omedelbart när Action-Freeze-knappen trycks in eller när temperaturen ändras.	Detta är normalt och indikerar inte att något fel har uppstått.	Kompressorn startar efter en stund.
Vatten rinner ut på golvet.	Smältvattensutloppet är inte anslutet till avdunstningsbrickan ovanför kompressorn.	Anslut tömningsslangen till avdunstningsbrickan.
Temperaturen kan inte ställas in.	Funktionen ActionFreeze är på.	Stäng av ActionFreeze manuellt eller vänta med att ställa in temperaturen tills funktionen har återställts automatiskt. Se "Funktionen ActionFreeze".
DEMO visas på displayen.	Produkten är i demonstrationsläge.	Håll Mode intryckt ca 10 sek tills en ljudsignal hörs och displayen släcks en stund.
Dörren är felinriktad eller blockerar ventilationsgall-ret.	Produkten står inte i våg.	Se avsnittet "Avvägning".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temperatur.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Funktionen ActionFreeze är på.	Se "Funktionen Action-Freeze".
	Kalluft cirkulerar inte i produkten.	Se till att kalluft kan cirkulera i produkten.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

7.2 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

7.3 Stängning av dörren

1. Rengör dörrtätningarna.

8. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

8.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till +32 °C

N +16 °C till +32 °C

ST +16 °C till + 38 °C

T +16 °C till +43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.

8.2 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.

• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till

• Justera dörren vid behov. Se avsnitt "Installation".

• Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EEG-direktiven.

8.3 Plats

För bästa effekt, om produkten placeras under en överhängande väggenhet, skall det finnas minst 40 mm fritt utrymme mellan skåpets översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara:

• direkt ovanför produkten
• bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

8.4 Ta bort transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

1. Öppna luckan.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

8.5 Bakre distanshållare

Montera de två distanshållarna och lässprintarna som medföljer i tillbehörspåsen såsom figuren visar.

8.6 Justering av höjd

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel. Dörrjusteringen är beroende av att produkten står i våg.

8.7 Omhängning av dörr

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

1. Avlägsna ventilationsgallret.
   Avlägsna den övre fyllningen och placera den på motsatta sidan av gallret.
2. Avlägsna pedalhålets skydd och installera skyddet som medföljer tillbehörspåsen på motsatta sidan.
3. Lägg ned produkten med baksidan vilande på ett trästöd.
4. Skruva loss gångjärnet (1) och avlägsna kåpan (2) och stödet (3).
5. Avlägsna skyddet (4) på motsatta sidan och installera stödet (3), kåpan (2) och gångjärnet (1). Sätt fast kåpan (4) på motsatta sidan.

1. Skruva loss det nedre gångjärnet (1). Flytta sprinten till andra sidan (2).
2. Skruva bort och flytta pedalen till motsatta sidan (3).

1. Skruva loss (1) och flytta (2) fästet till andra sidan av dörren.

1. Skruva fast det nedre gångjärnet på andra sidan.

2. Dra åt sprinten med medföljande skruvnyckel.

3. Ställ upp produkten och sätt ventilationsgallret på plats.

4. Ta försiktigt bort skydden på handtagen med en liten skruvmejsel.

5. Skruva loss handtaget.

6. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3-4 mm dorn eller borr i dem.

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

1. Montera handtaget.
2. Montera skydden på handtaget.
3. Sätt fast täckpropparna som finns i tillbehörspåsen.
4. Ställ produkten på plats.

FÖRSIKTIGHET!

Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
  • Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

10. TEKNISK INFORMATION

10.1 Tekniska data

Höjd mm 1800

Vikt mm 595

Djup mm 623

Temperaturökningstid Timmar 12

Nätspänning Volt 230 - 240

Frekvens Hz 50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

11. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📊 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
