BRUKSANVISNING EKE70010 ELECTROLUX

Välkommen till Electrolux!

Du har valt en högklassig produkt från Electrolux som vi lovar kommer att göra livet lite enklare för dig! Du får lite mer tid över till annat och lite mer frihet att leva det liv du vill leva. Electrolux ambition är att tillhandahålla ett brett urval kvalitetsprodukter som kan förenkla ditt liv. För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att noggrannt läsa igenom den här bruksanvisningen innan du använder produkten. Lycka till!

Innehåll

Säkerhet 4

Installation 6

Ändring av sockelhöjd 6

Nivåjustering 7

Tippskyddet 8

Elektrisk anslutning 9

Säkerhetsfunktioner 10

Funktionslåset 10

Kylfläkten 10

Luckspärren ...... 11

Produktbeskrivning 12

Spisen 12

Ugnen 12

Före första användning ....13

Bränn av ugnen 13

Upphetta plattorna ....14

Användning av platthällen 15

Plattorna 16

Användning av ugnen 17

Ugnens funktioner ......17

Praktisk användning ......18

Gräddningstabell 20

Stektabell 21

Rengöring och skötsel 22

Praktiska råd och tips ......31

Problem och åtgärder 33

Skrotning 33

Säkerhet

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna och bekanta dig med din nya spis och dess funktioner. Spisen är avsedd för normal hushållsanvändning. Hör gärna av dig till oss om du har några synpunkter eller frågor om spisen och dess användning. Adress och telefonnummer finns under kapitlet "Garanti/Kundservice".

Text med enVARNINGSTRIANGEL handlar om säkerhet. LÄS DESSA TEXTER EXTRA NOGGRANT, så att du inte skadar dig själv, andra eller spisen.

Uppackning

Kontrollera att spisen är felfri och utan skador. Transportskador anmäls omedelbart till säljaren. Vid direktleverans anmäls transportskadan inom 7 dagar enligt fraktsedeln till Kundtjänst, Electrolux Logistics AB, tel. [phone].

Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Glöm ej att ta bort emballaget inuti ugnen innan den används.

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

För spisar med stickpropp: Se till att stickproppen är helt inskjuten i vägguttaget.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen.

TIPPSKYDDET ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

OBS! Placera inte spisen på extra sockel eller annan upphöjning. Risk finns då att spisen tippar!

Barn och spisen

Barn är av naturen nyfikna och intresse- rade av det mesta, även spisen. Vi vill för säkerhets skull betona några saker som du bör tänka på om du har barn eller besök av barn:

Det måste finnas minst 40 cm avställningsyta på båda sidor om spisen. Se till att TIPPSKYDDET är monterat, så att spisen inte tippar framåt vid onormal belastning.

Om du har KASTRULLSKYDD till din spis, skall det vara monterat.

LUCKSPÄRREN skall också vara i funktion.

Låt gärna barnen hjälpa till vid spisen, men lär dem att kärl, häll och ugnar blir mycket varma och behåller värmen en tid efter användning. BERÖRING KAN GE BRÄNNSKADOR!

Användning

Spisen blir varm under användning. Rör inte vid hällen eller värmeelementen inne i ugnen när spisen är på. Lämna aldrig fri-tyrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid

brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för platta respektive ugn.

Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen vilka kan förorsaka brand eller explosion får inte användas i ugnen.

Användning på hällen måste ske med största försiktighet. T.ex. flambering med konjak, eller annan alkohol, kan medföra att fettrester i köksfläkten antänds och orsaka allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka personskador.

Placera ej kemikalier samt rengöringsmedel i förvaringslådan.

Rengöring

Håll plattor och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Underhåll & service

Nollställ samtliga vred före byte av trasig ugnslampa. Innan du byter lampa se till att spisen är strömlös. För spisar med sladd, dra ur sladden. För övriga spisar bryt strömmen med den allpoliga brytaren.

Service och reparationer bör utföras av ett av leverantören godkänt företag. Använd endast original reservdelar.

Skrotning och återvinning

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall.

För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Spisen är tung. Kanter och hörn, som du vanligtvis inte kommer i kontakt med, kan vara vassa. ANVÄND HANDSKAR vid förflyttning av spisen.

Vid leverans är spisen anpassad till en bänkhöjd på 900 mm. 60 cm spis har fast sockel.

70 cm bred spis har teleskopsockel. Du kan ändra höjd så att spisen passar till en bänkhöjd från 848 mm upp till 933 mm.

Var uppmärksam vid placering av spisen att inte täppa till ventilations utgångar (finns bakom spisen och ovanpå genom imkåpan), spisen får ej skjutas under t ex kakelkant eller liknande.

Spisen ska ha en avställningsyta på båda sidor (se under Säkerhet).

Se till att spisens kabel inte kommer i kläm vid förflyttning av spisen.

Ändring av sockelhöjd

Om du vill ändra höjden läs först igenom samtliga punkter här nedan innan du börjar.

I Lägg ned spisen försiktigt ( SE BILD). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis. Tänk på att lägga ett skyddande underlag under spissidornas nedre bakre hörn för att skydda golvet.

2 Skruva ur skruvarna A (4 ST, SE BILD). Dra ut den inre sockeln en bit om du endast vill ändra höjden. Dra i de konsoler på vilka hjul och fötter är monterade. OBS! Var försiktig, det finns vassa kanter under spisen.

3 Skruva åter i skruvarna A i något av hålen för 850 t.o.m. 920 mm bänkhöjd. Avståndet mellan hålen varierar mellan 7 och 14 mm (SE BILD A).

4 Res upp spisen och anslut den elektriskt. Skjut in spisen på plats och niväjustera innan du monterar säkerhetsutrustningen.

Nivåjustering

Spisen måste stå plant för att t.ex. fettet ska fördela sig jämnt i stekpannan. Placera ett vattenpass eller en stekpanna med vatten på hällen när du vill kontrollera att spisen står plant.

Vid behov kan du från sockelns framsida justera spisens hjul och fötter 15 mm. Använd en spårmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna.

Tippskyddet måste vara monterat, för att hindra spisen från att tippa vid onormal belastning.

Tippskyddet fungerar endast när spisen är inskjuten på plats.

SÅ HÄR MONTERAR DU TIPPSKYDDET TILL SPISEN:

I Innan du monterar tippskyddet, skall du se till att spisen har blivit justerad till den rätta nivån och står plant (se sid 7).
2 Fästet (B) är monterad på vänster sida vid leverans. Mät ut var tippskyddet (A) ska placeras, 60 mm ner från hållkant och 50 mm från vägg/skåp. Skruva fast det i massivt material eller lämplig förstärkning. Hela tippskyddet (A+B) kan även placeras på höger sida (SE BILD1).

Se till att ytan är jämn bakom spisen. Om kakel eller list finns bakom hällkanten måste en distans av motsvarande tjocklek placeras mellan tippskyddet och väggen. Detta för att tippskyddet skall få korrekt ingrepp i spisen och fungera på rätt sätt.

Kontrollera att tippskyddet sticker in minst 20 mm i hålet på spisens baksida (B) när du skjuter in spisen (SE BILD 2).

OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd, måste du justera sidmättet om du önskar centrera spisen.

Ingrepp i spisen måste utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egenom.

Spis som levereras med sladd och stickpropp ska anslutas till jordat vägguttag. Anslutnings-effekt och spänning finns angivet på data-skylten. Ett kopplingsschema finns på bak-sidan på spisen.

I den elektriska installationen skall en anordning ingå, som gör det möjligt att skilja apparatens samtliga poler från nätet. Brytaren skall uppfylla kraven för allpolig urkoppling enligt överspänningskategori III. Anslutningssladd skall minst vara av typ H05VV-F. Detta är ett krav som måste följas p.g.a. säkerhetsskäl.

För spisar med stickpropp: Se till att stickproppen är helt inskjuten i vägguttaget.

Säkerhetsfunktioner

Funktionsläset

Funktionslåset är inbyggt i ett av ugnens vred. OBS! Huvudströmmen till spisen är inte bruten.

Vrid vredet moturs till Vredet hoppar ut ca 2 mm. I detta läge fungerar varken plattor eller ugn.

LÅS UPP SPISEN:

Tryck in vredet mot panelen och vrid medurs till önskad funktion.

Kylfläkten

Spisen är försedd med en kylfläkt. Fläkten är till för att hålla produkten sval.

Kylfläkten startar när ugnen används. När samtliga vred är nollställda stannar fläkten automatiskt.

Luckspärren gör det svårare för barn att öppna luckan. Spärren är vid leverans i funktion, men kan vid behov kopplas ur.

ÖPPNA LUCKAN

För spärren åt höger när Du ska öppna luckan.

URKOPPLING AV SPÄRR

Kontrollera att ugnen inte är varm!

För spärren åt höger, dra spärren en aning åt dig och fortsätt åt höger.

Tryck in vänster kant.

INKOPPLING AV SPÄRR

För spärren åt höger och sen tillbaka till utgångsläget.

Ugnen

Före första användning

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm. Glöm ej att ta bort emballaget inuti ugnen.

Innan du använder ugnen första gången, måste du bränna av den. Se till att ventilationen är god genom att sätta igång spisfläkten eller öppna ett fönster.

Gör så här:

I Öppna ugnsluckan och ta ut alla tillbehörsdelar från ugsutrymmet.

2 Stäng ugnsluckan. Sätt ugnen på

över/undervärme ☐. Vrid temperaturvredet till 200°C.

3 Låt ugnen stå på denna inställning under ca 1 timme.

5 Låt ugnen stå på denna inställning under ca 30 min.

6 Vrid funktionsvredet till 0 och slå ifrån temperaturvredet.

7 Låt därefter ugnsluckan stå öppen i ca 2 timmar, och lufta ut köket.

8 Rengör ugnen, luckan och ugnsstegarna med varmt vatten och handdiskmedel. Torka av ugnen

Den första tiden då ugnen används kan det fortfarande förekomma lukt. Det påverkar inte smaken på maten och är inte hälsofarligt.

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och handdiskmedel. Skölj och torka torrt.

Användning av ugnsgaller

Ugnsgallret har en markering på ovansidan. Den markeringen ska vara i framkant (mot ugnsluckan) vid användning. Var noga med att det som placeras på gallret placeras bakom markeringen. Annars är det risk för att det inte blir genomstekt i framkant. Gallret kan placeras i långpannan. Max last för gallret är 10kg.

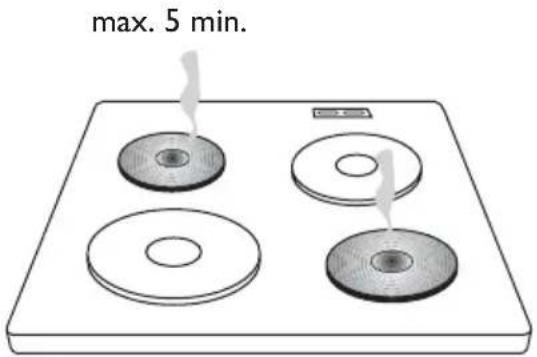

Upphetta plattorna

Plattorna är förbehandlande med ett rostskyddsmedel, som fäster bättre om du upphettar plattorna före användning.

Värm upp två plattor i taget, diagonalt placerade, på högsta effekt i max. fem minuter. Plattorna blir mycket heta. Håll därför spisen under uppsikt så att ingen kommer till skada. Lätt rök och os utvecklas när rester av lösningsmedlet förångas.

Användning av platthällen

Spisen har fyra plattor. Snabbplattan, den främre högra har överhettningsskydd och är märkt med en röd prick.

Den främre vänstra plattan är en energiplatta. Plattan är energistyrd och ser till att plattan håller en jämn värme när den kommit upp i önskad temperatur. Det innebär

• att stekpannan/kastrullen håller en stabil temperatur, vilket är viktigt för att resultatet ska bli bra
• att du sällan behöver ändra vredinställning under tillagningen
  • en minimal risk för överkok
• en minimal risk för vidbränning av t.ex. mjölkmat.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn.

Vid eventuell brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Plattorna

Energiplattan har ett vred med steglösa lägen från 0–12. De övriga plattorna har vred med fasta lägen från 0–6, där 6 ger den högsta värmen. Samtliga vred kan vridas både med- och moturs.

Val av vredläge beror på dina kärl samt vad och hur mycket du ska tillaga. Efter en tid lär du dig att välja rätt inställning. Spisens röda kontrollampa tänds när du sätter på en platta.

Den energistyrda plattan

Vredet har steglösa lägen markerade från 1–12, där 12 ger den högsta värmen.

Val av vredläge beror på dina kärl samt vad och hur mycket du ska tillaga.

För att spara tid och därmed energi ska kastrullens/stekpannans botten

• täcka plattan helt. Med en för liten botten bränner dessutom överkok lätt fast på plattan.
• vara plan. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri modell med sandwichbotten, dvs. en stabil botten med lager av olika metaller.

Spara energi!

• Använd lock och du halverar energiåtgången (jämfört med utan lock).
• Använd kärl med plan botten och spar 25% energi (jämfört med oplan botten).
• Se till att plattan är ren och torr. Smuts och vätska försämrar värmeöverföringen mellan kärl och platta.
• Stäng av plattan och låt maten bli färdig på eftervärmen.
• Ång– och tryckkokning spar också energi.

Det är normalt att ånga och kondens bildas på ugnsluckan. Detta beror på kondens från maten som tillagas och påverkar inte ugnens säkerhet eller funktion.

Ugnen har löstagbara ugnsstegar med fem falsar

Ugnens funktioner

För samtliga funktioner gäller att den gula kontrollampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugnsfunktion vrider du funktionsvredet till symbolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER:

Över/undervärme

Takelement och bottenelement

Snabbstart (gratinering)

Grillelement och bottenelement

Max Grill

Grillelement och takelement

Undervärme

Bottenelement

Belysning

Praktisk användning

Lägg aldrig aluminiumfolie, långpanna eller plåt direkt på ugnsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning. Ugnen blir varm under användning, HÅLL BARN UNDER UPPSIKT.

Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Hur skall du tillämpa de olika funktionerna när du använder ugnen? Här nedan får du praktiska råd och tips på hur du bäst utnyttjar ugnens olika funktioner för olika typer av matlagning:

Bakning

Prova mjuka kakor med en provsticka ca fem minuter före full tid. Du har då möjlighet att förkorta/förlänga gräddningstiden. Resultatet kan påverkas av recept, formars material, färg, form och storlek.

Matlagning

Följ tabellrekommendationerna.

Att steka i ugn är bekvämt och praktiskt. Stekar av nötkött, som rostbiff och innanlår, blir saftigast om de tillagas i 125°C ugnsvärme, men tar lite längre tid än vid högre ugnstemperatur. Välj en ugnssäker form med låg kant där steken precis får plats, så undviker du att skyn torkar in. Vid ugnsbakning av julskinka bildas det ofta mycket spad. Använd därför ett stort stekfat eller en långpanna och var försiktig när du tar ut den.

Grillning

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det som du ska grilla inverkar på tiden och resultatet. Fisk och ljust kött (fågel, kalv och gris) blir inte lika lätt färgsatt som mörkt kött (nöt och vilt). Grillolja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Grillresultatet blir bäst om det som ska grillas inte tas direkt från kylskåpet. Torka av och lägg det på ugnsgallret och krydda efter önskemål. Placera en långpanna, gärna folieklädd, under gallret för att samla upp fettstänk m.m. Fläskkotletter, biffar, fiskfiléer o.d. placeras högt upp i ugnen medan t.ex. tjocka revbensspjäll placeras i nedre delen av ugnen.

Ställ funktionsvredet på maxgrill och termostatvredet på önskad temperatur, max 250°C. Börja grilla efter 3–5 minuters uppvärmning. Passa noga och vänd minst en gång under tiden. En för lång grilltid ger torr, tråkig och i värsta fall bränd mat. Ugnsluckan ska vara stängd vid grillning.

De angivna gräddningstiderna är riktvärden.

	°C	Falsläge	minuter
Mjuka kakorFruktkakor 150-170 1 70-80Kakor 160-180 1 45-60Muffins 220-225 3 10-20TårtorRulltårta 225-250 3 6-10Mördegsbotten 170-180 3 20-30SmåkakorMördegskakor 170-180 3 10-15Pepparkakor 220-225 3 8-12Smördegskakor 180-200 3 20-30MatbrödFormbröd 190-210 1 30-40Limpor 175-225 2 35-45Hålkakor, tekakorLjusa portionsbrödMörka portionsbrödPitabrödVetebrödBullarLängder/kransarUgnsrätterPotatisgratängUgnspannkakaPan-pizza	225200-210210-220 1 16-20	1 45-502 20-35

Placering i ugn

Ugnen har fem falser (se bild).

Stektabell

	°C Falsläge minuter			°C
KöttRostbiff, blodig 125 2 55-75 50-55Rostbiff/nötstek, röd 125 2 75-85 55-60Rostbiff/nötstek, rosa 125 2 90-120 65Nötstek, genomstekt 125 2 100-130 70-75Skinkstek 170 2 90-105 80Karré med benRevbenspjäll, tjockaRimmad skinka i folie 170 2 60-70 73-75Lamm/kalvstek, rosaLamm/kalvstek, genomstekt 170 1 105 75KöttfärslimpaFågelHel kycklingKyckling/kalkonbröst, filéKalkon, hel eller halvAnkaGåsFiskKokning av fiskForeller á ca 200-250gGösfiléer, panerade (total vikt ca 1 kg)Hel fisk, ca 1 kg (gös, torsk)Hel lax/sida, ca 1 kg	170 2 105 85175 2 90 -170 2 90 70105 75170 2 60-70 75-80190 2 50-60 85220 3 - 75170 1 45-55 90160 2 40-55160 1-2 40-45100-110 2 50-70200 3 20-25220 3 25-30200 2 30-35 65210 2 20-25 58

Använd en ugnsfast form, som passar till storleken på köttet, så slipper du vidbränd sky. Se till att spetsen på matlagningtermometern ligger mitt i köttstycket, inte mitt i fett eller mot ben.

Vid kokning av fisk i ugnen, är tillagningstiden beroende på fiskens ryggtjocklek. Ju tjockare fisk desto längre tid. Använd matlagningstermometern i hel fisk.

Kärntemperatur för lax är ca 58°C och övrig fisk ca 64°C.

Rengöring och skötsel

Använd ej ångrengörare vid rengöring av spisen!

Rengöring av spisen

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning. ANVÄND ALDRIG SKURMEDEL ELLER ANDRA REPANDE MEDEL.

Tänk på att tippskyddet inte fungerar när du dragit ut spisen för att göra rent bakom den.

Vred och handtag

OBS! Ställ inte en varm plåt/långpanna/kokkärl för nära vreden eftersom de kan ta skada av värmen.

Använd aldrig skurmedel eller andra repande medel såsom svampar med slipande yta. Använd endast mjuka svampar eller trasor.

Försök inte att ta bort vreden från panelen på produkten då det är en säkerhetsrisk och skada kan uppstå.

Låt inte överkok bränna fast utan ta bort det med en gång. Smuts försämrar värmeöverföringen mellan platta och kärl.

Rengöring och rostskyddsbehandling

I Rengör plattorna grundligt med tvållull. Skölj bort allt lödder och torka torrt med hushållspapper.
2 Bränn av två plattor åt gången. Stryk ut ett jämnt lager rostskyddsmedel på den torra och kalla plattan. Medlet finns att köpa hos återförsäljarna och Electrolux Service.
3 Bränn därefter in rostskyddet genom att värma upp plattan på högsta temperatur i max. fem minuter. Lätt rök och os utvecklas då rester av lösningsmedel förångas.
4 Ev. färg på händerna och emaljen (när den kallnat) tar du lätt bort med lacknafta.

Rengöring av ugnen

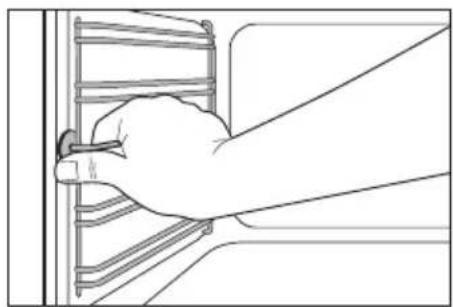

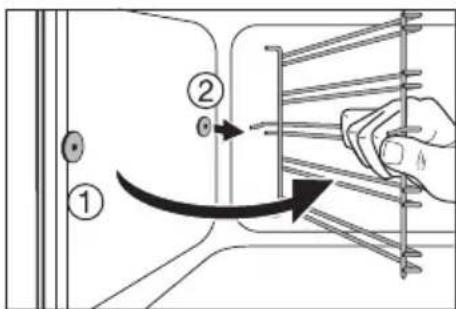

För att underlätta rengöring bör stegar demonteras, se sid 25.

Ugnen blir varm under användning, håll barn under uppsikt..

Ugnen har slät emalj.

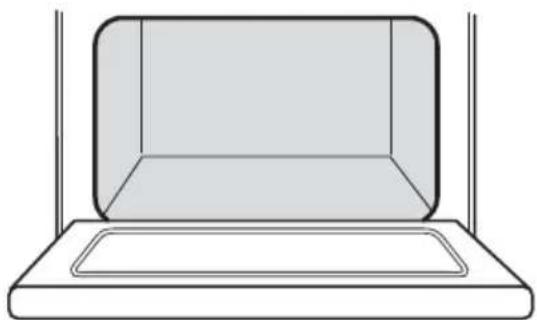

GÖR SÅ HÄR OM UGNEN ÄR MYCKET SMUTSIG:

I Spill eller överkok som sitter fast, lossar du med t.ex. en stekspade.
2 Stryk med en svamp ut såpa i ugnen.
3 Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.

4 När ugnen svalnat tvättas den med rent vatten, ev. kan du behöva gnida försiktigt med tvålull. Torka torrt.

Använd ej luckans handtag som fotsteg.

Ugnsluckan består av två delar med värme-reflekterande glas för att ge en lägre yttemperatur. Det inre glaset kan tas bort för rengöring.

RENGÖRING MELLAN GLASEN

Var försiktig så att du inte skadar luckglaset. Sprickbildningar i kanterna kan leda till att det spricker efter några uppvärmningar.

DEMONTERING AV LUCKANS GLAS

1 Ta tag i glasskivan i den nedre kanten och skjut den mot fjädertrycket i riktning mot ugnsluckans handtag, tills att den är fri nertill (1).
2 Lyft upp glasskivan en aning nertill och dra ut den (2).

Rengör glaset

MONTERING AV LUCKANS GLAS

1 För in glasskivan snett uppifrån i glashållaren på handtagssidan (1)
2 Sänk ner glasskivan. För skivan mot fjäderkraften på handtagssidan framför fasthållningsprofilen på luckans underkant och skjut den under fasthållningsprofilen (2).

Glasskivan måste sitta fast och plant!

Det går att ta bort ugnsstegarna på både den högra och den vänstra sidoväggen i ugnen för att bättre kunna rengöra sidoväggarna.

BORTTAGNING AV UGNSSTEGAR:

Dra först ut stegen framtill från ugnens sida (1) och lyft sedan av den baktill (2).

ÄTERMONTERING AV UGNSSTEGAR Stavarnas avrundade ändar måste peka framåt!

Montera ugnsstegen igen genom att först fästa den i det bakre hålet (1) och sedan fästa den i det främre hålet och därefter trycka till (2).

OBS! Innan du byter lampa nollställ alla vred och se till att spisen är strömlös. För spisar med sladd, dra ur sladden. För övriga spisar bryt strömmen med den allpoliga brytaren.

Lägg en trasa på ugnens botten som skydd för både lampan och glaset.

BYTE AV UGNSLAMPAN/RENGÖRING AV SKYDDSGLASET

I Kontrollera att ugnen inte är varm.
2 Skruva av skyddsglaset genom att vrida det åt vänster och rengör det. (SE BILD).
3 Om nödvändigt: Byt ut ugnsbelysningen mot en ny ugnslampa märkt 230–240V, 40W, 300°C, med E14–sockel.
4 Återmontera skyddsglaset.

OBS! Placera ej kemikalier samt rengöringsmedel i förvaringslådan. Stå ej i förvaringslådan eller på handtaget.

. I Töm lådan och dra ut den till "stopp".
2 Ta tag i handtaget, lyft lätt uppåt och lådan går fri från spärren i bakkanten.
3 Dra ut lådan helt.

Efter rengöring sätter du lådans hjul på konsolerna (SE BILD). Skjut in lådan. Lyft upp den något den första biten så hakar hjulen inte fast i främre spärren.

Med reservation för ändringar. Denna apparat uppfyller kraven i EG-direktiv 89/336/EEG och 73/23/EEG.

EKE60010 EKE70010

Bredd (mm):	596 696
Höjd vid leverans (mm):	900 900
Djup:	595 595
ENERGIKLASS	A	A
ENERGIFÖRBRUKNING
Konventionell värmning (kWh):	0,79 0,79
TILLAGNINGSTID
STANDARDLAST
Konventionell värmning (min):	41 42

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida [e-mail]

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Europa-garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade nedan, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

- Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.

- Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.

- Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.

- Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.

- Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.

Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/Belgiè/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budéjovická 3, Praha 4, 140 21
Danmark	[phone]	Sjaellandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamàe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Longmile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lituania	[phone]	Verkiu 29, 09108 Vilnius, Lithuania
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné úrja 87

Nederland	[phone]	Vennootsweg 1,2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	B-dul Timiscara 90, S6, Bucharest
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mågenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiće SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige	[phone]	Electrolux Service, S:t Gôransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ 'Олимпик'

Praktiska råd och tips

Problem Orsak Åtgärd

Mat/vetebröd, mjuka kakor blir platta.

För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker ner och blir platt.

Kontrollera inställd temperatur mot rekommendation i tabell eller recept.

Mat/vetebrödsdegar har inte jäst rätt.

Kontrollera jästiden mot receptets rekommendation.

För lång jäsning efter utbakning ger ett platt resultat.

Mat/vetebrödsdegar ska jäsa dragfritt i rumstemperatur.

Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.

För lite jäst eller bakpulver. Kontrollera i receptet att du tagit rätt mängd.

För varm fett/vätskeblandning förstör jästens verkan.

Rätt temperatur på vätskan är 37° för färsk jäst, för torrjäst se anvisning på förpackning.

Mat/vetebröd, mjuka kakor blir torra.

För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.

Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.

För låg temperatur i ugnen gör att bakverket får stå inne för länge för att bli färdigt och blir därmed torrt.

Kontrollera att du ställt in rätt temperatur.

Bakverk/maträtter blir för mörka.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mörka innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
	För hög placering i ugnen vid över/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.	Kontrollera i tabell eller recept att du valt rätt placering.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller långpanna i ugnens botten hindrar undervärmen.	Se till att du inte har något i botten på ugnen.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

Problem och åtgärder

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp – kontakta service.

Problem Orsak/Åtgård

Spisen får ingen ström

Kontrollera följande:

• att SÄKRINGEN/SÄKRINGARNA är hel/hela
• att ev. STICKPROPP är ordentligt insatt
• att ev. JORDFELSBRYTARE är tillslagen

Spisen fungerar inte

Kontrollera att funktionslåset inte är i funktion (se s. 10)

Det tar lång tid att koka/steka

Kontrollera att du valt ett lämpligt kärl med god värmeledningsförmåga (se s. 16)

Ugnsbelysningen fungerar inte

Byt trasig lampa (se s. 26)

Luckspärren fungerar inte

Sätt spärren i funktion (se s. 11)

Skrotning

I Lossa spisen från vägguttaget.
2 Kapa sladden så nära
bakstycket som möjligt.
3 Sätt luckspärren ur funktion,
för att förhindra att barn
blir inlåsta i ugnen.

www.electrolux.com

www.electrolux.se
