BRUKSANVISNING KC1621 ELEKTRO HELIOS

Säkerhetsinformation 2____
Säkerhetsföreskrifter 3 ____
Användning 4 ____
När produkten används första gången 4____
Daglig användning.5 ____

Råd och tips____5
Skötsel och rengöring_6_
Felsökning 6
Installation 8
Teknisk information_10 ____

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
  – Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer
• Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.
• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara

Säkerhetsföreskrifter

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln,

kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Använd

WARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

Inre belysning

- Lamptypen i den här produkten är inte lämplig som rumsbelysning.

Skötsel och rengöring

WARNING! Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

WARNING! Risk för kvävning eller skador.

Användning

Slå på

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs till en medelhög inställning.

Stänga av

Stäng av produkten genom att vrida temperaturreglaget till "O"-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör följande för att använda produkten:

- vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

- vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

När produkten används första gången

Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta locket öppnas
• mängden matvaror som förvaras
• produktens placering.

Om produkten är inställd på en låg temperatur, och omgivningstemperaturen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

FÖRSIKTIGHET! Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

WARNING! Se säkerhetsavsnitten.

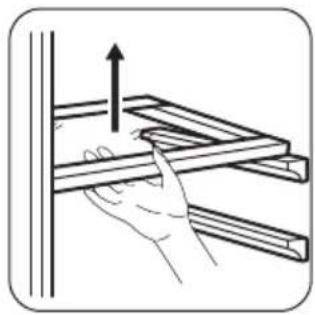

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

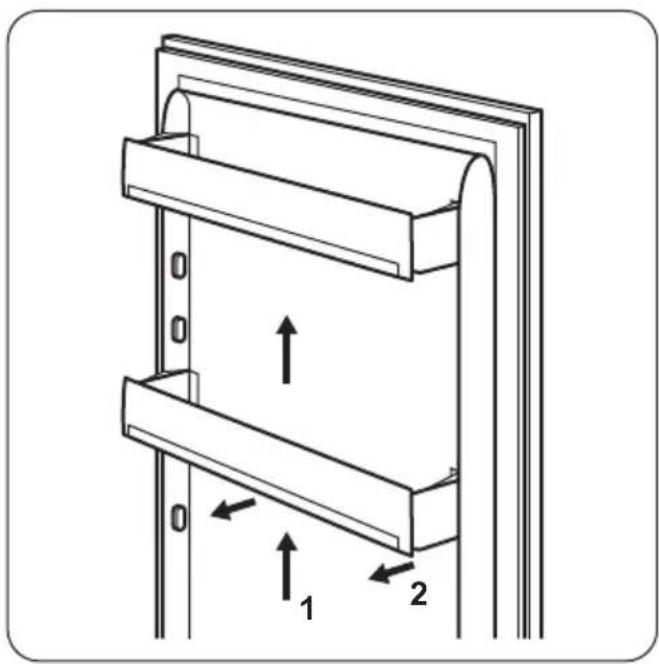

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.

1. Dra hyllan bitvis i pilarnas riktning tills den lossnar.
2. Placera om enligt behov.

Råd och tips

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om rumstemperatuen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är fulladdad, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips för kylning av färska livsmedel

För att få bästa resultat:

• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:

• Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.
• Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).
• Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.

- Flaskor: dessa bör ha kapsyl och förvaras lämpligen antingen i dörrens flaskhylla eller (extrautr.) i flaskstället.

Skötsel och rengöring

- Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.

WARNING! Se säkerhetsavsnitten.

Allmänna varningar

FÖRSIKTIGHET! Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

Regelbunden rengöring

FÖRSIKTIGHET! Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET! Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET! När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste.

Felsökning

Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

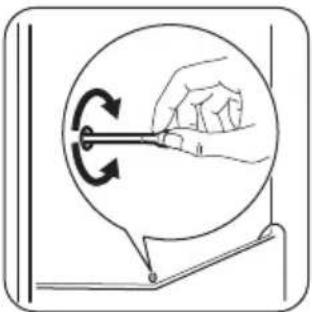

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna och vidare ut på golvet.

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

VARNING! Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

WARNING! Se säkerhetsavsnitten.

Om produkten inte fungerar...

Problem Möjlig orsak Ålgård
Produkten fungerar inte. Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte orden-	tligt i eluttaget.	Sätt i stickkontakten ordentligt i elutta-get.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till		eluttaget. Kontakta en behörig elektrik-er.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
	Lampan är trasig. Se avsnittet "Byte av lampan".
Kompressorn är kontinuerligt i drift. Temperatur är felaktigt inställd. Se avsnittet "Användning".
Många matvaror inlagda samti-	digt.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög. Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in. Låt mat svalna till rumstemperatur före		infrysning.
	Locket är inte ordentligt stängt. Se avsnittet "Stängning av dörren".
Vatten rinner inne i kylskåpet.	Vattenutloppet är igentäppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vattenuppsamlaren.	Kontrollera att inga matvaror har kon-takt med den bakre väggen.
Dörren är felriktad eller blockerar ventilationsgallret.	Produkten står inte plant.	Se avsnittet "Justering av höjd".
Temperaturen i produkten är för låg/ hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temperatur.
	Locket är inte ordentligt stängt. Se avsnittet "Stängning av dörren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Många matvaror inlagda för för-varing samtidigt.	Lägg in färre matvaror för förvaring samtidigt.
	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Kalluft cirkulerar inte i produkten.	Se till att kalluft kan cirkulera i produkt-en.

Kontakta Electrolux Service om dessa råd inte löser problemet.

Byte av lampan

Koppla bort produkten från eluttaget.

1. Lossa skruven från lampglaset.
2. Avlägsna lampglaset (se figur).

1. Byt ut den gamla lampan mot en ny lampa med samma effekt och som är särskilt utformad för produkten (max. effekt anges på lampglaset).
2. Sätt tillbaka lampglaset.
3. Dra fast lampglaset med skruven.
4. Sätt i stickkontakten i eluttaget.
5. Öppna dörren.

Installation

WARNING! Se säkerhetsavsnitten.

Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

Kontrollera att belysningen tänds.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår serviceavdelning.

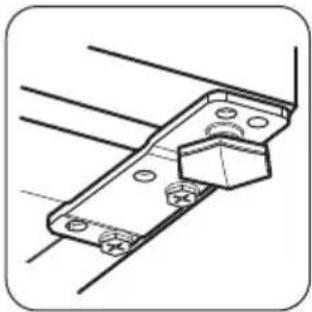

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.

1. Lossa skruven.
2. Sätt distanshållaren under skruven.
3. Vrid distanshållaren till rätt läge.
4. Dra åt skruvarna igen.

Se till att produkten står i våg där den installeras. Detta görs med de två justerbara fötterna på bottens framsida.

FÖRSIKTIGHET! Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen.

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattenberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.

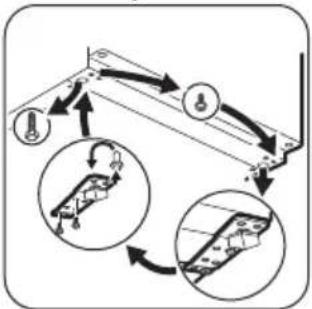

Omhängning av dörr

VARNING! Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

FÖRSIKTIGHET! Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

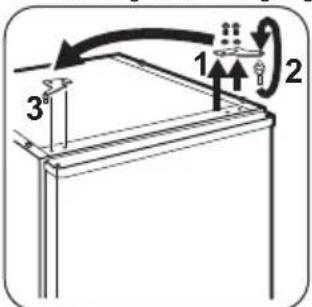

1. Skruva loss båda skruvarna på baksidan.

1. För överdelen bakåt och lyft av den.

1. Skruva loss den vänstra foten.

2. Skruva loss skruvarna till dörrens nedre gångjärn. Avlägsna gångjärnet. Flytta över sprinten i pilens riktning.

1. Skruva loss skruven och skruva fast den på motsatta sidan.

2. Montera gångjärnet på motsatta sidan.

3. Skruva i den högra foten.

4. Skruva loss skruvarna till dörrens övre gångjärn.

5. Avlägsna gångjärnet. Flytta över sprinten i pilens riktning. Montera gångjärnet på motsatta sidan.

1. Skruva fast gångjärnet.

1. Placera överdelen ovanpå kylskåpet.
2. För överdelen framåt till rätt position.
3. Skruva fast båda skruvarna på baksidan.
4. Ta bort och sätt tillbaka handtaget på den motsatta sidan.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt. Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg. Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.

Teknisk information

Tekniska data

Höjd mm 850
Bredd mm 550
Djup mm 612
Nätspänning Volt 230 - 240
Frekvens Hz 50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

MILJÖSKYDD

Återvinn material med symbolen ⚫ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
