BRUKSANVISNING KS3715 ELEKTRO HELIOS

Säkerhetsinformation 2____
Säkerhetsföreskrifter 3 ____
Användning 4 ____
Daglig användning.5
Råd och tips 5

Skötsel och rengöring____6

Felsökning_7

Teknisk information 9____

Installation 9

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
  – Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer
• Se till att ventilationsöppningarna inte blockeras.
• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga på produkten för att rengöra den.

• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara
• Om produkten är försedd med en ismaskin eller vattenmaskin ska de endast fyllas med rent dricksvatten.
• Om produkten kräver en vattenanslutning ska den anslutas till drickbart vatten.
• Vattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1 MPa)

Säkerhetsföreskrifter

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan skall hinna rinna tillbaka till kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten så den står i direkt solljus.
• Installera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Användning

WARNING! Risk för skador, brännskador eller elstötar.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.

• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

Inre belysning

- Lamptypen i den här produkten är inte lämplig som rumsbelysning.

Skötsel och rengöring

WARNING! Risk för personskador och skador på produkten föreligger.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

Användning

Kontrollpanel

Slå på

1. Sätt i stickkontakten i eluttaget.
2. Vrid kylens temperaturreglage medurs till en medelhög inställning.

Stänga av kylen

Vrid kylens temperaturreglage till avstängt läge.

• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

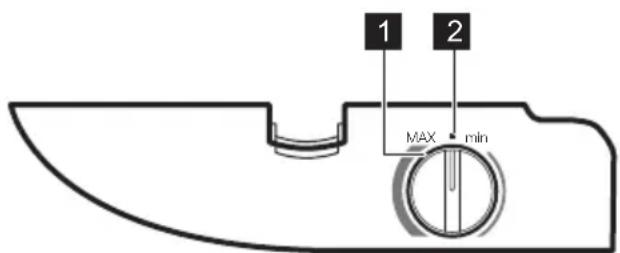

1 Temperaturreglage för kyl
2 Avstängt läge för kyl

Temperaturreglering

Temperaturen regleras automatiskt.

1. Vrid temperaturreglaget moturs för att få en varmare förvaringstemperatur.
2. Vrid temperaturreglaget medurs för att få en kallare förvaringstemperatur.

En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperatur
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.

Invändig rengöring

FÖRSIKTIGHET! Använd inte rengöringsmedel eller slipmedelsprodukter som kan orsaka skada.

1. Rengör produktens insida och tillbehören med varmt vatten och neutral tvål.
2. Torka produkten noga.

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal hyllstöd så att hyllorna kan placeras enligt önskemål.

Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Flytta inte glashyllan ovanför grönsakslådan detta för att säkerställa korrekt luftcirkulation.

Råd och tips

Normala driftljud

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om rumstemperatuen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är fulladdad, kan kompressorn arbeta

Grönsakslåda

Den här lådan är lämplig för förvaring av frukt och grönsaker.

På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov.

Alla delar i lådan kan tas bort för rengöring.

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.

1. Dra hyllan bitvis i pilarnas riktning tills den lossnar

1. Placera om enligt behov.

Flytta inte den stora nedre dörrhyllan för att säkerställa korrekt luftcirkulation.

kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips för kylning av färska livsmedel

För att få bästa resultat:

• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:

- Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.
• Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).
• Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.
• Flaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskhylla.
• Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.

Tips för temperaturen i kylskåpet

En lämplig temperatur i kylskåpet är ungefär +5 °C. Det är normalt med högre temperatur överst i kylskåpet och

Skötsel och rengöring

WARNING! Se säkerhetsavsnitten.

Allmänna varningar

FÖRSIKTIGHET! Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

Regelbunden rengöring

FÖRSIKTIGHET! Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET! Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET! När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

lägre temperatur i den nedre delen. Om temperaturreglaget är inställt på en för kall temperatur, den omgivande temperaturen är hög eller om produkten är helt full är kompressorn igång en längre tid. Detta ger en lägre temperatur i den nedre delen av kylen på grund av kall luft som faller ned. Det kan resultera i att matvaror med högt vatteninnehåll börjar frysa. Ändra till en högre temperaturinställning om det är för kallt i kylen.

Placera inga hyllor mot vattenavrinningshålet. Följden kan bli för kalla temperaturer.

Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylskåpet, sätt ett glas vatten i mitten av kylskåpet och sätt en riktig termometer med en noggrannhet på +/- 1 °C i det. Efter 6 timmar kan temperaturen kontrolleras. Mätningen ska utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna och vidare ut på golvet.

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

VARNING! Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

Öppna dörren när du skall avlägsna ventilationsgallret.

Felsökning

Ventilationsgallret kan tas bort så att det kan diskas.

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.

1. Dra gallret rakt ut för att ta bort det helt.
2. Dammsug under produkten.

WARNING! Se säkerhetsavsnitten.

Om produkten inte fungerar...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte orden-	tligt i eluttaget.	Sätt i stickkontakten ordentligt i elutta- get.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till		eluttaget. Kontakta en behörig elektrik- er.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Lampan fungerar inte. Lampan är trasig. Se avsnittet "Byte av lampan".
Kompressorn är kontinuerligt i drift. Temperatur är felaktigt inställd. Se avsnittet "Användning".
Många matvaror inlagda samti-	digt.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög. Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in. Låt mat svalna till rumstemperatur före		infrysning.
	Dörren är inte ordentligt stängd. Se avsnittet "Stängning av dörren".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smut- sig.	Se avsnittet "Stängning av dörren".
Problem Möjlig orsak Åtgård
	Matvaror är inte ordentligt för-packade.	Förpacka matvarorna ordentligt.
	Temperatur är felaktigt inställd. Se avsnittet "Användning".
Vatten rinner på den bakre väggen i kylskåpet.	Under den automatiska avfrostningen tinar frost på bakväggen.	Detta är normalt.
Vatten rinner inne i kylskåpet. Vattenutloppet är igentäppt. Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vattenuppsamlaren.	Kontrollera att inga matvaror har kon-takt med den bakre väggen.
Vatten rinner ut på golvet. Smältvattensutloppet är inte ans-lutet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunst-ningsbrickan.
Dörren är felriktad eller blockerar ventilationsgallret.	Produkten står inte plant. Se avsnittet "Justering av höjd".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd. Ställ in en högre/lägre temperatur.
	Dörren är inte ordentligt stängd. Se avsnittet "Stängning av dörren".
	Alltför varm mat har lagts in. Låt mat svalna till rumstemperatur före infrysning.
	Många matvaror inlagda samti-digt.	Vänta några timmar och kontrollera sedan temperaturen igen.
	Dörren har öppnats för ofta. Öppna dörren bara när det behövs.
	Kalluft cirkulerar inte i produkten. Se till att kalluft kan cirkulera i produkt-en.

Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Byte av lampan

1. Koppla loss produkten från eluttaget.
2. Vik lampglaset bakåt genom att lossa den främre kanten.
3. Byt ut den gamla lampan mot en ny lampa med samma effekt och som är speciellt avsedd för produkten (max. effekt anges på belysningsenheten) och med sockeltyp E14.
4. Anslut produkten till eluttaget igen.

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se monteringsanvisningarna.
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår serviceavdelning.

Tekniska data

Modellnummer KS3315 KS3715

Mått Höjd × Bredd × Djup (mm): Höjd × Bredd × Djup (mm):

1550 x 595 x 623 1750 x 595 x 623

Nätspänning 230 V

Frekvens 50 Hz

Ytterligare teknisk information finns på typskylten som sitter inuti produkten på vänster sida.

Installation

WARNING! Se säkerhetsavsnitten.

Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

Plats

För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 40 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara

• direkt ovanför produkten
• bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Ta bort transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

Bakre distanshållare

Montera de två distanshållarna och lässprintarna som medföljer i tillbehörspåsen såsom figuren visar.

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Dörrjusteringen är beroende av att produkten står i våg.

Omhängning av dörr

WARNING! Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

1. Avlägsna ventilationsgallret. Avlägsna fyllningen och placera den på motsatta sidan av gallret.
2. Lägg ned produkten med baksidan vilande på ett trästöd.
3. Skruva loss det övre gångjärnet (a1) och täckbrickan (a2) och sätt fast dessa på motsatta sidan.

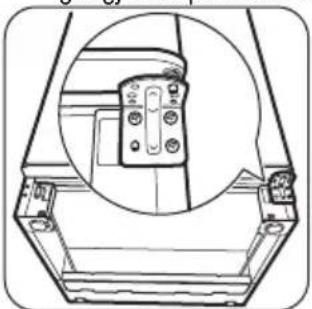

1. Skruva loss det nedre gångjärnet Växla sprintens och buffertens position. Skruva fast det nedre gångjärnet på andra sidan.

1. Dra åt sprinten med medföljande skruvnyckel.
2. Ställ produkten upprätt och sätt ventilationsgallret på plats.
3. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3-4 mm dorn eller borr i dem. Montera handtaget.

1. Sätt fast täckpropparna som finns i tillbehörspåsen.

WARNING! Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

- Alla skruvar är åtdragna. - Magnettätningen suger fast ordentligt mot skåpet.

- Dörren öppnas och stängs ordentligt. Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg. Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen

med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
