BRUKSANVISNING IHI 730 Cylinda

Både instruktionsboken och apparaten själv är utrustade med viktiga meddelanden som handlar om säkerhet - läs dessa och följt alltid råden.

Detta är en säkerhetssymbol för fara, och symbolen varnar för eventuella risker för användaren och andra i närheten.

Alla säkerhetsmeddelanden visas först farosymbolen och följande ord:

FARA

Visar på en farlig situation som, om den inte undviks, kommer att förorsaka svåra skador.

WARNING

Visar på en farlig situation som, om den inte undviks, kan förorsaka svåra skador.

Alla säkerhetsvarningar ger specifika detaljer om den potentiella risk som föreligger och indikerar hur du skall undvika personskada och annan skada samt elektriska stötar på grund av felaktig användning av apparaten. Följ noggrant följande instruktioner:

- Innan alla installationsingrepp utförs på apparaten skall denna vara bortkopplad från strömförande nät.

- Installation och underhåll skall utföras av behörig fackman i enlighet med tillverkarens anvisningar och i enlighet med lokala säkerhetsbestämmelser. Reparera inte och byt inte ut någon som helst del av apparaten om det inte specifikt står skrivet i handboken.

- Elsladden får endast bytas av specialiserad eltekniker. Vänd dig till auktoriserad serviceverkstad.

- Enligt lag är det obligatoriskt att ansluta denna apparat till jord.

- Strömförsörjningskabeln skall vara tillräckligt lång för att nå vägguttaget då apparaten är på sin plats.

- För att installationen skall uppfylla gällande säkerhetskrav, krävs att en enpolig strömbrytare med minst 3 mm kontaktavständ används.

- Använd inte adaptrar eller förlängningssladdar.

- Dra inte i elsladden för att skilja apparaten från elnätet.

- Det får inte vara möjligt att komma åt elkomponenter efter färdig installation.

- Vidrör aldrig apparaten med våta kroppsdelar och var inte barfota när du använder den.

- Apparaten är uteslutande avsedd att användas i hushållet för tillagning av livsmedel. Det är inte tillåtet att använda apparaten för andra ändamål (t ex värma upp rum). Tillverkaren ansvarar inte för olämplig eller felaktig användning eller för felaktiga inställningar av kontrollerna.

- Denna apparat kan användas av barn från 8 år och uppåt och av personer med reducerad psykisk, fysisk, sensoriell eller mental kapacitet, såväl som av personer helt utan erfarenhet och kunskap, så länge de övervakas eller får instruktioner angående säker användning av apparaten och förstår de faror som kan uppstå. Barn får ej leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn utan översyn.

- Apparatens åtkomliga delar kan bli mycket heta under användning. Håll barn borta från apparaten, och se till att de inte leker med den.

- Apparaten och dess komponenter blir varma under användning. Var försiktig och vidrör aldrig värmeelementen. Barn under 8 år skall hållas borta från apparaten, såvida de inte är under kontinuerlig uppsyn.

- Under och efter användning av apparaten, skall du inte röra vid värmeelementen eller de inre panelerna eftersom detta kan leda till brännskador. Undvik att låta apparaten komma i kontakt med kläder eller andra brännbara material, tills komponenterna har svalnat.

- När tillagningen är klar, öppna luckan försiktigt för att gradvis släppa ut den varma luften eller ångan, innan du försöker ta ut det som finns inuti apparaten. När luckan är stängd kommer varmluft ut ur gallret över kontrollpanelen. Täpp aldrig till ventilationsöppningarna.

- Använd grytlappar för att ta ut kokkärl och tillbehör och var försiktig och vidrör aldrig värmeelementen inuti apparaten.

- Lägg aldrig lättantändligt material inne i apparaten eller i närheten av den. Om apparaten skulle slås på av misstag kan detta material fatta eld.

- Värm inte upp eller tillaga mat i stängda burkar eller i behållare med tätslutande lock. Det tryck som skapas i dem kan göra att burken exploderar och skadar apparaten.

- Använd inte kokkärl i syntetmaterial.

- Fett och upphettade oljor kan lätt fatta eld. Övervaka tillagningen när du lagar mat med mycket fett och olja.

- Lämna aldrig apparaten utan uppsyn när du torkar mat.

- Om alkoholhaltiga drycker används vid matlagningen (t.ex. rom, konjak, vin), tänk på att alkohol avdunstar vid höga temperaturer. Dessa ångor kan alltså fatta eld när de kommer i kontakt med det elektriska värmeelementet.

- Använd absolut inte högtryckstvätt med ångstråle för rengöringen.

- Rör inte vid ugnen under pyrolysrengöringen. Barn skall hållas borta från ugnen under pyrolysrengöringsfasen (endast för ugnar med pyrolys).

- Använd endast den instickstermometer som medföljer apparaten eller en som rekommenderas för denna ugn.

- Använd inte aggressiva, slipande rengöringsmedel eller vassa metallredskap för att rengöra ugnens glaslucka, eftersom dessa kan repa ytan, något som kan resultera i att glaset splittras.

- Se till att apparaten stängs av innan du byter ut lampan, detta för att undvika eventuell elchock.

MILJÖSKYDDSRÅD

Kassering av förpackningsmaterialet

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen (☐). Hantera inte förpackningsmaterialet vårdslöst, utan ta ditt ansvar och sortera och kassera det enligt de anvisningar som finns vid återvinningscentralen.

Denna apparat är märkt enligt EG-direktiv 2002/96/EG beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna apparat bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa.

Symbolen på apparaten och på de dokument som medföljer apparaten visar att denna apparat inte får skrotas som hushållsavfall, utan skall lämnas in på miljöstation för återvinning av elektroniska apparater.

Energibesparing

För att få bästa resultat, rekommenderar vi dessutom följande:

• Använd kastruller och stekpannor vars botten har samma diameter som kokzonen.
- Använd endast flatbottnade kastruller och stekpannor.
- Ha alltid lock på kokkärlen när du lagar mat om det är möjligt.
- Med en tryckkokare sparar du allra mest elektricitet och tid, (förutom då du använder funktionen 6th Sense).
• Se till att kastrullen är i mitten av den kokzon som är ritad på glaskeramikhällen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (€

- Denna apparat är avsedd att komma i kontakt med livsmedel, och är tillverkad i överensstämmelse med regelverket (nr. 1935/2004 och är designad, framtagen och såld på marknaden i enlighet med kraven i direktivet för Lågspänning 2006/95/EG (som ersätter direktivet 73/23/EEG och påföljande tillägg), och skyddskraven i direktivet "EMC" 2004/108/EG.

FÖRE FÖRSTA ANVÄNDNING

VIKTIGT: Om kastrullen inte är av rätt storlek kommer kokzonen inte att slås på. Använd endast kastruller som bär symbolen "INDUCTION SYSTEM" (Se bild). Innan du slår på plattan skall du placera kastrullen på den önskade kokzonen.

GAMLA KASTRULLER

För att kontrollera om kastrullen går att använda kan du använda en magnet: kastruller och stekjärn som inte fungerar är inte magnetiska.

• Se till att botten på kastrullen inte är rispig, eftersom den då kan repa spishällens yta. Kontrollera dina köksredskap.
• Placera aldrig varma kastruller eller stekpannor på kontrollpanelens yta. Den kan skadas.

När spishällen packats upp, kontrollera om den har skadats under transporten Kontakta Kundservice om du är osäker.

• Installera en skiljepanel under spishällen.
• Den undre delen av apparaten får inte vara åtkombar efter installation.
• Om du installerar en ugn undertill, skall skiljepanelen inte installeras.

• Avståndet mellan apparatens undersida och skiljepanelen därunder skall vara enligt de dimensioner som visas i bilden här intill.
• För att apparaten skall fungera korrekt skall du inte stänga igen minimumöppningen mellan arbetsbänken och den övre delen av arbetsbänken (min. 5 mm).
• Utför alla utskärningar på bänken innan du för in spishällen, och avlägsna noggrant alla sågspån och allt damm.
• Om en ugn ska installeras under spishällen, kontrollera att den är utrustad med ett kylsystem.

ELEKTRISK ANSLUTNING

WARNING

• Skilj apparaten från elnätet.
• Apparaten måste installeras av en elektriker som har kännedom om gällande bestämmelser avseende säkerhet och installation.

- Tillverkaren frånsäger sig allt ansvar för skador på person, djur eller egendom som uppstår på grund av att anvisningarna i detta kapitel ej har följts.

- Nätkabeln måste vara så lång att spishällen kan flyttas från bänken.

- Kontrollera att spänningen som anges på märkplåten är densamma som nätspänningen på den plats där apparaten installeras.

- Använd inte förlängningssladd.

Anslutning till kopplingsplinten

Använd en elsladd av typ H05RR-F för den elektriska anslutningen, se nedanstående tabell.

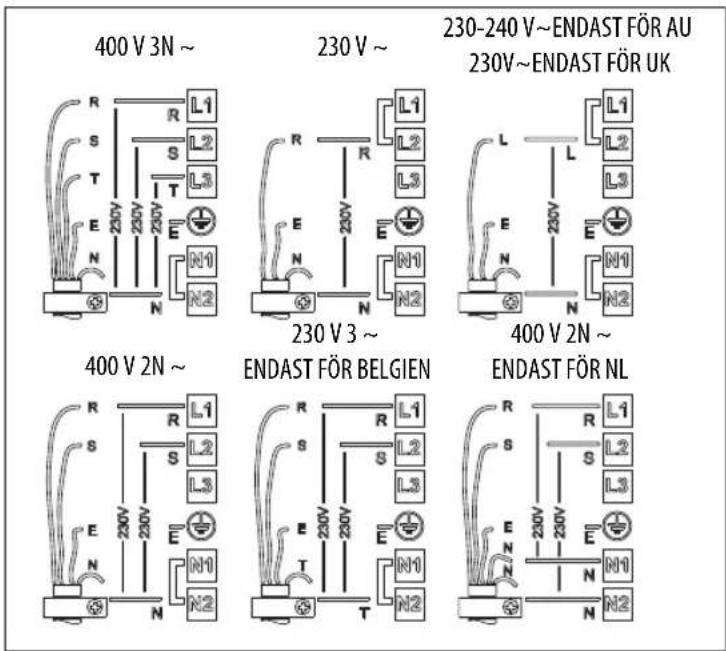

Ledare Antal x storlek

$$ 2 3 0 \mathrm{V} \sim + \textcircled {+} \quad 3 \times 4 \mathrm{mm} ^ {2} $$

$$ 2 3 0 \mathrm{V} 3 \sim + \textcircled {+} \quad 4 \times 1, 5 \mathrm{mm} ^ {2} $$

$$ 4 0 0 \mathrm{V} 3 \mathrm{N} \sim + ⓤ 5 \times 1, 5 \mathrm{mm} ^ {2} $$

$$ 4 0 0 \mathrm{V} 2 \mathrm{N} \sim + \text { \textcircled {\pm }} \quad 4 \times 1, 5 \mathrm{mm} ^ {2} $$

DOMINO

Den gul/gröna jordledaren ska anslutas till kontakten med jordsymbolen

Denna ledare ska vara längre än de andra ledarna.

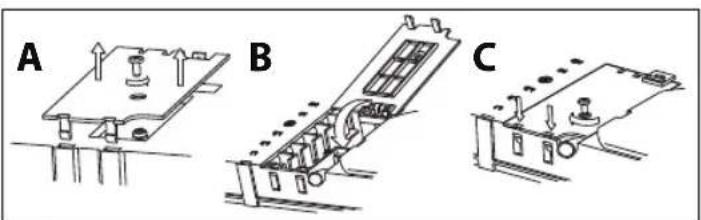

1. Avlägsna locket på kopplingsplinten (A) genom att lossa skruven, och för in locket i bygeln (B) på plinten.
2. Skala av cirka 70 mm isolering från nätkabeln
3. Skala av cirka 10 mm isolering från ledarna. För sedan in nätkabeln i kabelklammern och anslut ledarna till kopplingsplinten enligt kopplingsschemat som är placerat i närheten av kopplingsplinten.
4. Skruva fast nätkabeln med kabelklammern.
5. Stäng locket (C) och skruva fast det till plinten med hjälp av den tidigare avlägsnade skruven - vid punkt (1).
   Varje gång hällen kopplas till elnätet utförs automatiskt en kontroll under några sekunder. Om hällen redan är utrustad med en strömkabel, följ de instruktioner som finns på den strömförande kabelns etikett. Utför koppling till fast nät med hjälp av en flerpolig strömbrytare med minst 3 mm avständ mellan kontakterna.

BRUKSANVISNING

Beskrivning av kontrollpanelen

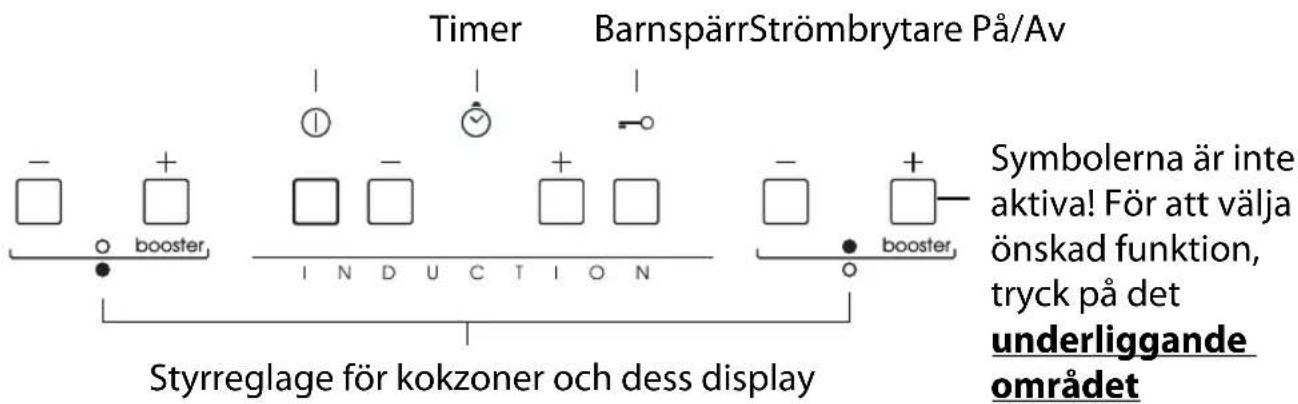

Kontrollpanelen är utrustad med touch-knappar: för att använda dem räcker det att du nuddar symbolen (du behöver alltså inte trycka hårt).

Att slå på/stänga av spishällen

För att slå på spishållen, tryck på knappen ① under cirka 2 sekunder tills kokzonernas displayer tänds. För att stänga av trycker du på samma knapp tills displayerna slocknar Alla kokzoner stängs då av.

Om spishällen har använts kommer restvärmevakten "H" förbli tänd tills kokzonerna kylts av.

Av säkerhetsskäl stängs spishällen automatiskt av om ingen funktion aktiveras inom 10 sekunder.

Aktivering och reglering av kokzoner

Då du slagit på spishällen och placerat kastrullen på den valda zonen, kan du reglera effekten med hjälp av knappen +. Då du slår på hällen visas nivå 5 på displayen.

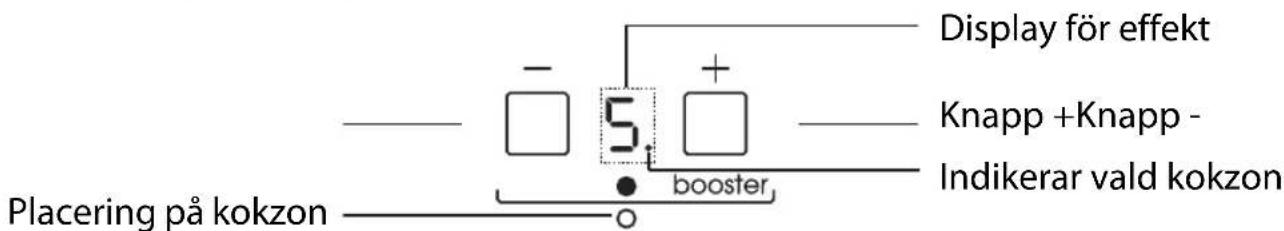

Varje kokzon har flera effektnivåer, som regleras med hjälp av knapparna +/-, som går från "1": lägsta värmeeffekt, till "9": högsta värmeeffekt. Somliga kokzoner är utrustade med snabbuppkokningsfunktion (Booster), som visas på displayen med bokstaven "P".

Funktion för snabbvärme (Booster)

Funktion som finns på somliga kokzoner och som gör det möjligt att ställa in ett effektlägre högre än den vanliga maximaleffekten (t ex för att snabbt kunna koka upp vatten). För att använda denna funktion, tryck på knappen "+" tills du ser bokstaven "P" på displayen, eller, efter att du slagit på spishällen: tryck direkt på knappen "-" för den kokzon du valt. Även nu visas bokstaven "P" på displayen Efter 10 minuters användning av booster-effekten, går apparaten automatiskt ned till nivå 9.

Stänga av kokzoner

Välj den kokzon som skall stängas av genom att trycka på knappen "+" eller "-" (en liten svart prick visas nere till höger på displayen)

Tryck på knappen "-" tills nivån är på "0".

Det går även att stänga av kokzonen genom att samtidigt trycka på knapparna "+" och "-"". Kokzonen stängs då av och på displayen visas "H" för restvärmevakt.

Barnspärr

Funktionen blockerar alla spishällens reglage, för att undvika att hällen slås på av misstag. För att aktivera barnspärr-funktionen skall du trycka i tre sekunder på knappen - en ljudsignal hörs och en lampa tänds under nyckelsymbolen för att signalera att spärren är på. Kontrollpanelen är blockerad med undantag för avstängning. För att stänga av barnspärren, repetera aktiveringsförfarandet Lampan slocknar och spishällen är på nytt aktiv. Om knappen under nyckelsymbolen blir blöt av rengöringsvatten, matlagningsvätska från kastruller eller annat, kan ofrivillig aktivering/disaktivering av barnspärren ske

Timer

Timern är en äggklocka som gör det möjligt att ställa in en koktid som maximalt är 99 minuter (1 timme och 39 minuter), och den kopplas till en enda kokzon.

Välj den kokzon som skall användas med timern (en lampa tänds nere till höger om effektnivån på displayen), ställ sedan in den tid som önskas med hjälp av knapparna "+" och "-" i timerfunktionen (se bild ovan). Efter några sekunder efter att du rört vid knapparna startar nedräkningen (lampan för den valda kokzonen börjar blinka) När den inställda tiden har gått ut hörs en ljudsignal och kokzonen stängs av automatiskt.

Koppla ur funktionen genom att trycka på knappen “-” tills displayen visar “0:0” eller tryck samtidigt på knapparna “+” och “-” på timern

VIKTIGT: Det går bara att koppla timern till en kokzon åt gången.

Äggklocka

Kan endast användas då spishällen inte är igång, du kan ställa in en maximal tid om 99 min. Tryck på knappen "+" över timern: på displayen visas inställda minuter.

Välj önskad tid med knapparna + och -.

Efter några sekunder efter att du rört vid knapparna startar nedräkningen. När den inställda tiden har gått ut hörs en ljudsignal.

VIKTIGT: Det går endast att använda funktionen äggklocka då apparaten är avstängd - om spishällen slås på slås äggklockan automatiskt av.

KONTROLLPANELENS LAMPOR

Restvärmevakt

Spishällen är försedd med restvärmevakt på varje kokzon. Denna signal visar vilka zoner som fortfarande är mycket varma.

Om displayen visar, här kokzonen fortfarande varm Om kokzonen visar denna symbol, kan du till exempel hålla en maträtt varm eller passa på att smälta smör Då kokzonen svalnat slocknar signalen på displayen.

Signal för felaktig, eller ingen kastrull.

Spishällen är försedd med ett automatiskt avkänningssystem som känner om det finns en kastrull på varje kokzon. Om en kastrull ej avkänns på vald kokzon kommer effektnivån för denna kokzon att börja blinka på displayen. Kontrollera att kastrullen är korrekt placerad och att den har de egenskaper som specificerats i kapitlet "Före första användning".

RENGÖRING

Vi rekommenderar att du rengör spishällen efter varje användning, för att undvika skador på dess yta, och för att förhindra att svår smuts bränns fast. Detta är mycket svårt att avlägsna. Innan du börjar rengöra spishällen, skall du försäkra dig om att alla kokzoner är avstängda och att restvärmevakten ("H") är släckt.

WARNING

• Rengör aldrig spishällen med ångtvätt!
• Kontrollera regelbundet att det inte finns damm på spishällens undersida, i närheten av öppningarna där luft tas in och släpps ut. Damm kan förhindra att ventilationen och kylningen av den elektroniska modulen sker på korrekt sätt och sålunda försämra spishällens funktion

Vid rengöring rekommenderar vi att:

1. du använder en ren, mjuk trasa, hushållspapper eller specialprodukter för rengöring av glaskeramikhällar. Använd inte svamp med slipande yta eller stålull.
2. Låt inte matrester torka in på spishällen. Socker och matrester med hög sockerhalt kan skada spishällen och skall därför avlägsnas omedelbart med en glasskrapa. Glasskrapa skall hanteras försiktigt.
3. Avlägsna eventuella matrester med en skrapa eller med specialprodukter.

Sal, socker och sand kan repa ytan på glaskeramikhällen: Torka genast upp den typen av spill från hällen.

FELSÖKNING

• Innan du kontaktar Service
• Läs och följ anvisningarna i kapitlet "Bruksanvisning".
• Koppla in hällen till strömförande nät och kontrollera att det inte är strömavbrott.
• Torka noggrant rent spishällen efter rengöring.
• Om hällen, då du slår på den, visar sifferkoder skall du göra så som står i tabellen nedan.

FELKOD BESKRIVNING MÖJLIGA ORSAKER FELAVHJÄLPNING
Spishällen slocknar och efter 30 sekunder hörs en ljudsignal var 4:e sekund	Ständigt tryck på kontrollpanelen.	Vatten eller hushållsgeråd på kontrollpanelen.	Rengör kontrollpanelen.
C81, C82	Kontrollpanelen stängs av pga för hög temperatur.	Den invändiga temperaturen är för hög vid de elektroniska delarna	Vänta tills hällen har svalnat innan du använder den igen
F42 eller F43	Elanslutningen har fel spänning.	Sensorn känner av spänning som inte överensstämmer med kopplingens spänning.	Koppla loss hällen och kontrollera elanslutningen.
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Kontakta Kundservice och uppge felkoden.

KUNDSERVICE

Innan du kontaktar Service

1. Försök att lösa problemet på egen hand med hjälp av anvisningarna i avsnittet "Felsökning".
2. Stäng av och slå på apparaten igen för att undersöka om problemet har löst sig.

Om problemet kvarstår efter dessa kontroller bör du kontakta närmaste Kundservice.

Var beredd att lämna följande information:

• en kort beskrivning av felet,
- typ av apparat och exakt modell;
- servicenumret (dvs numret som finns efter ordet Service på typskylten), som är placerad under apparaten (på en metallplatta). Servicenumret finns även i garantihäftet;
- din fullständiga adress,
- telefonnummer.

SERVICE

0000 000 00000

Här kan du klistra in en av de två självhäftande etiketterna med produktdata som finns i garantihäftet.

Om det blir nödvändigt med en reparation bör du kontakta en auktoriserad servicefirma (vilket garanterar att originalreservdelar används och att reparationerna utförs korrekt). Reservdelar finns under 10 år.

?

service

• Vi har service i hela landet
• Gå in på www.cylinda.se eller
• Ring 0771-25 25 00 (endast lokaltaxa)

uppge

• Maskintyp
• Serienummer

• Inköpsdatum

• Problembeskrivning

• Namn och adress
  • Ditt telefonnummer

5019 600 00956

Cylinda

år efter år

Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar.

Elektroskandia Sverige AB, Cylinda, 191 83 Sollentuna
