BRUKSANVISNING AF 475 Cylinda

Innehåll:

Innan du använder skåpet första gången ...... 2

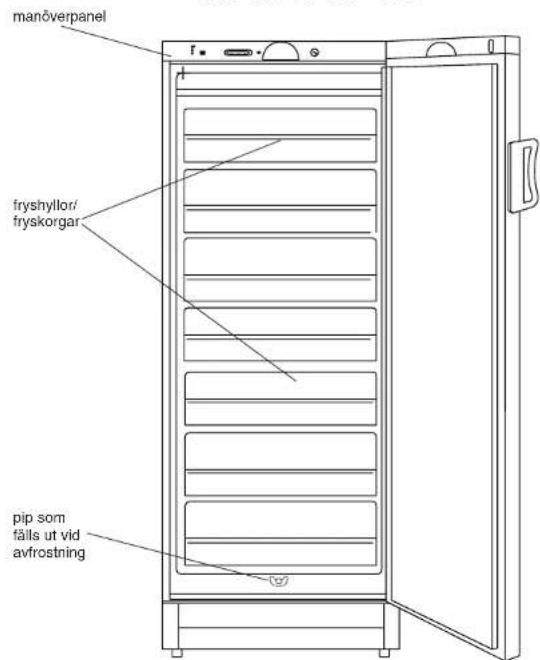

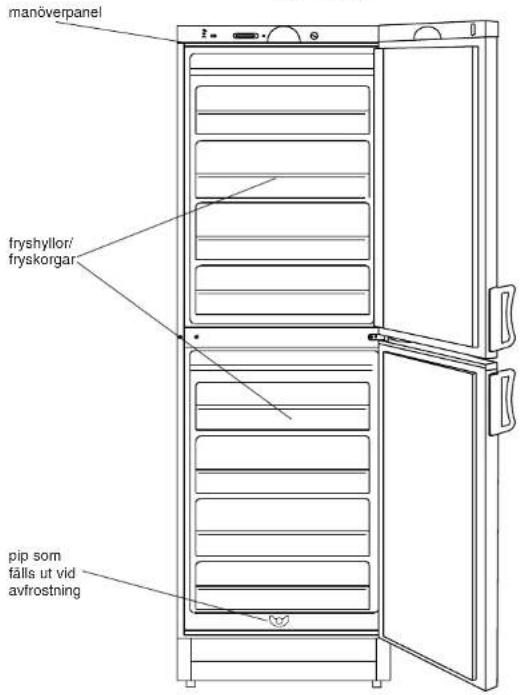

Beskrivning av frys 3

Så fryser man in 5

Ändring av dörrhängning 14

Om skåpet inte fungerar 19

Garanti och service 19

Innan du använder skåpet första gången - tänk på det här:

Skåpet måste stå plant

Det blir kallt inne i skåpet genom att ett kylämne, en gas, går runt i ett kretslopp. För att kretsgången ska resultera i bästa möjliga kyl/frysförmåga är det ett krav att skåpet står absolut plant. Hur man justerar skåpet vid eventuell lutning framgår av sid 13.

Tvätta av skåpet

Tvätta skåp och dörrar ut- och invändigt med en svag lösning av vatten och diskmedel och en mjuk trasa. Torka sedan tort. Använd aldrig repande skurmedel eller stålull.

OBS! Uttaget måste vara skyddsjordat

Skåpet har sladd med jordad stickpropp för anslutning till 1-fas 230 V.

WARNING!

Skåpet innehåller en brandfarlig gas (Isobutan R600a) som kylmedel.

Man bör därför vara särskilt uppmärksam vid transport, uppställning och installation.

Avfrostning och övrig skötsel ska endast uttföras så som beskrivet i bruksanvisningen. Knivar och andra vassa föremål får ej användas.

Service får endast utföras av autoriserad servicetekniker.

Om skåpet inte fungerar

Om man är osäker på om skåpet fungerar eller inte, kan man testa det på följande sätt:

Stäng av skåpet i 15 minuter.

Slå sedan på det igen. Om det 5 min därefter märks en lätt frostbeläggning på frysens hyllor resp. på kylens kylelement (metallstycket baktill inne i skåpet) så fungerar skåpet.

Innan service beställs, kontrollera först följande:

1 Står skåpet rakt?

2 Är stickproppen isatt?

3 Har en säkring ("propp") gått?

4 Är det elavbrott?

5 Är temperaturvredet riktigt inställt?

Oavsett av vilken orsak skåpet inte fungerar, undvik att öppna dörrarna så att kylan släpps ut.

Säkerhet Viktigt!

Ett kasserat skåp kan vara farligt för barn vid lek.

Ta bort dörrama eller placera skåpet så att barn inte kan komma åt det.

Garanti och service

Garanti

Enligt konsumentköp EHL 91.

Service

För service, kontakta

ELEKTROSKANDIA AB

Se "Tryggt att veta".

Cylinda ljudguide

Detta skåp har ett freonfritt köldmedium. De nya gaserna som ersatt freonet är positiva för miljön men har tyvärr den egenskapen att de har en högre förmåga att leda ljud. Jämfört med Ditt gamla skåp kan ljudnivån därför uppfattas som högre. Detta är helt normalt.

Checklista

a) Kontrollera att skåpet står plant, samt att hyllor och korgar är korrekt insatta
b) Försök undvik att placera skåpet förtätt intill annat föremål, t ex diskbänk.
c) Har skåpet rörslingor på baksidan, kontrollera att de inte ligger emot varandra (frilägg rören från varandra).
d) Placera skåpet svalt - inte i direkt solljus.
e) Använd skåpet eleffektivt. Onödigt öppnande av dörrarna ger extra arbete för kompressorn som ska hålla temperaturen. Ljud uppstår alltid när kompressorn arbetar.

Normala ljudkällor

1. Ett klickande ljud kan höras när termostaten slår till och från.
2. Susande eller svagt bubblande ljud kan höras från kylsystemet när köldmediet pumpas runt i skåpet.
3. Droppande ljud beror på smältvatten som via en slang rinner ned i skålen. (Gäller kyl/sval)
4. Surrande eller pulserande ljud kan höras från kompressorns motor och pump.

TEKNISKA DATA

Denna apparat uppfyller bestämmelserna I följande direktiv: EMC-direktivet (89/336) och lågspänningsdirektivet (73/23) med efterföljande tillägg. Hushållsapparater som säljs inom EU uppfyller dessutom energieffektivitetsdirektivet (96/57) med efterföljande tillägg. Värdeskylten sittor inne i skåpet. Värdeskylten visar olika tekniska data samt apparatens produkt- och serienummer.

*) Det är normalt att lampan lyser första gången skåpet sätts på och den kan också lysa under infrysning.

AF 544 / AF 475

*) Det är normalt att lampan lyser första gången skåpet sätts på och den kan också lysa under infrysning.

AF 545

Så här fryser man in

AF 545 310 l 25 kg

Tänk på...

- att frysa in varan

i rätt skick

Olika matvaror kräver olika

behandling före

infrysningen. Se lagring-

stabellen på sid 8-11

Emballera väl.

så att varorna inte torkar ut på ytan.

- att inte lägga in

varma varor

För att infrysningen ska ske

sá snabbt som möjligt bör

de varor som ska frysas ha

högst rumstemperatur.

Staller man in en varmare

forpackning bidrar detta till

ls-bildning på vaggar och

for-packningar. Dessutom

gar det at extra mycket

energi for all na optimal

forvaringstemperatur,

1 Håll rätt temperatur för förvaring

Temperaturen kan ställas i lägen från 1 till 7 (max.).

-18°C är den optimala förvaringstemperaturen. (Tänk på att en lägre temperatur förbrukar mer energi).

Temperaturen i frysen kan avläsas på frystermometern.

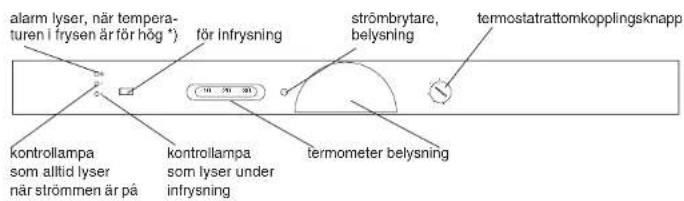

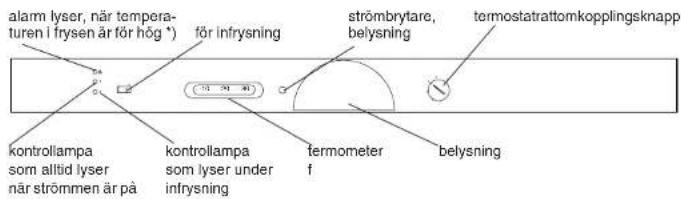

Kontrollampan lyser så länge

frysknappen är inkopplad.

2 Tryck in frysknappen - i förväg!

Snabb infrysning vid låg temperatur är viktigt för att matvarornas kvalitet ska bibehållas. Med frysknappen sänker man temperaturen under infrysningen till -25 grader.

Vill man frysa in mer än 3 kg ska frysknappen tryckas in ca 10 timmar i förväg, eller samtidigt som man lägger i varorna.

Frysknappen ska slås från efter infrysningen, som tar ett dygn.

Frysknappen behöver inte användas när man lägger redan frysta varor i frysen, och inte heller för enstaka småförpackningar.

Kontrollampan lyser så länge frysknappen är intryckt. Alarmlampan kan lysa vid infrysning. Dette är normalt.

3 Lägg matvarorna på en fryshylla

Frys in varorna glest, så går infrysningen snabbast.

4 Slå ifrån frysknappen efter ett dygn

Efter infrysningen packas varorna tätt för att kylan ska bevaras bäst.

Så här mycket kan du frysa in i Cylinda

Modell	Total nytto-volym, frys	Per dygn
AF 475 246 l 23 kg
AF 544 311 l 25 kg
AF 545 310 l 25 kg

Så här frostar man av frysen

Vid avfrostning trär man på förlägningsdelen

Varorna och fukten i luften orsakar så småningom frost- och isbildningar i skåpet. Ett tunt lager av frost eller is nedsätter inte frysens funktion, men ju mer beläggning, desto större blir energiförbrukningen. Lite lös frost kan man skrapa bort med en plast- eller träskrapa. (Använd aldrig kniv eller andra skarpa verktyg.)

När frost- och isbildningen är 4-5 mm, måste dock friesen avfrostas.

Gör så här:

1 Slå ifrån frysen genom att vrida termostaten till »0«.
2 Dra ut avrinningsanordningen längst ner i skåpet och placera en skål under den. Om den är fastfrusen, lägg en trasa som doppats i varmvatten ovanpå den under ett par minuter.
3 Ta ut matvarorna. Förvara dem i kylskåpet eller insvepta i tidningar så att de hålls så kalla som möjligt.
4 Sätt in en skål med varmt (inte kokande) vatten i frysen.
5 När isen smält, rengör frysen med vatten och lite diskmedel. Torka med en mjuk trasa.
6 Ställ in termostaten igen. Slå på infrysningskontakten om det är många varor som ska läggas tillbaka i skåpet.
7 Lägg in varorna igen när temperaturen nätt – 18°C, vilket framgår av frystermometern. (Det tar ca. en timme).
8 Slå ifrån infrysningskontakten.

Använd inte elapparater, knivar och och andra vassa föremål för att påskynda avfrostningen. Det är farligt!

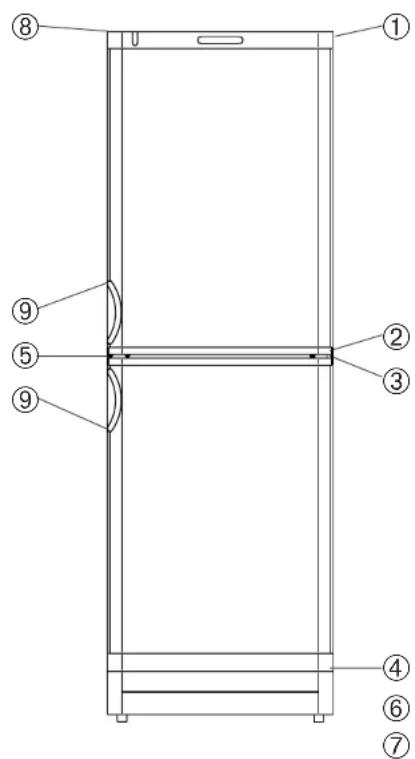

Ändring av dörrhängning

Dörrarna kan hängas om från höger till vänster och omvänt. Gör så här:

① Det övre gångjärnet monteras bort. Detta används sedan som övre gångjärn på motsatt sida. Lyft av den övre dörren.
⑤ Skruvarna i mitten på nya gångjämsidan skruvas ur. Den nedre dörren monteras och det mittersta gångjärnet skruvas fast. Monlera den övre dörren och skruva fast det övre gångjärnet.

② Om skåpet har en dörrstängare ska den monteras bort och sättas fast på motsatt sida.

⑥ Justering av nedre dörr. De 3 skruvarna i bottengångjärnet lossas och bottengångjärnet skjutes till önskad läge. Skruvarna dras fast och frontpanelen nedtill sätts tillbaka.

③Det mittersta gångjärnet monteras bort. Lyft av den nedre dörren. Sätt tillbaka skruvarna till gångjärnet igen.

⑦ Frontpanelen monteras och brickan monteras på motsatt sida..

④ Ta bort frontpanelen nedtill (se sid 13)
a) Om dörren har en dörrstängare på nedre dörren, skall den flytlas till det andra hålet.
b) Bottengångjämet monteras bort genom att lossa de 3 skruvarna. Gångjämet vändes 90° och monteras på motsatt sida.

⑧ Justering av övre dörr: Skruvarna i gångjärnet över dörren lossas och övre gångjärnet skjutes till önskat läge. Skruvarna dras fast.

⑨Handtaget flyttas

Skötsel

När skåpet behöver rengöras, använd en svag lösning av vatten och diskmedel och en mjuk trasa.

Obs! Stickproppen ska vara urdragen när man rengör skåpet.

Ventilationsgallret i sockeln är löstagbart, så att man lätt kan komma åt att dammsuga under.

Om skåpet står avstängt mer än två dygn bör dörrarna stå öppna för vädring, så att dålig lukt i skåpet undviks.

Byte av lampa

Stickproppen urdrages. Byt ut lampan mot en ny.

Använd lampa 12W E14

Lampan får inte överstiga 12 Watt

Belysning

Skäpet är försett med en anordning som gör att lampan släks, om dörren står öppen eller står på glänt under onormalt lång tid. När dörren varit stängd i några minuter fungerar belysningen på normalt sätt igen.

Vigtigt!

Om nätsladden skadas skall den bytas ut mot en sladd av motsvarande typ, levererad av tillverkaren eller dennes servicerepresentant.

Cylindas frystips

Det här är de lagringstider som Djupfrysningsbyrån rekommenderar för olika matvaror. Det är inte farligt med mat som ligger längre i frysen, men smaken blir sämre.

Tänk på att när maten åter tinats upp, måste den behandlas lika varsamt som om den vore färsk.

Kött går utmärkt att frysa, och det kan frysas in i många olika former. Frys inte in kött i för stora bitar. Praktiskt är att skiva och stycka helt kött i sådana bitar som man behöver vid själva tillagningen. Kött från egen slakt eller jakt måste möras före infrysning. (Det kött vi köper är alltid mörat.) Undvik att frysa in rimmat kött och charkvaror!

Kött och fågel

Biff	Rå, hel		6-8 män
Enkelbiff	Rå		10-12 män
Entrecote	Rå		10-12 män
Filé	Rå, hel eller i bitar	Nöt	6 män
		Gris 10-12 män
Gås	Rå, hel, urtagen		6 män
Hare	Rå, flådd, urtagen
	hel eller i bitar		12 män
Höns	Urtaget		6 män
Kalkon Urtagen 6 män
Kalvbog	Rå, hel eller i bitar		12 män
Kanin	Rå, flådd och urtagen		12 män
Kotlettrad	Rå, i bilar

		Gris 3 mänKalv 10-12 mänRen 12 män
		Rådjur	12 män
Kyckling	Urtagen		6 män
Lammkött 6-12 män
Lever	Rå, sluvad		6-8 män
Njure	Rå		4 män
Nölkött			6-12 män
Revbensspäll			12 män
Rostbiff	Rå, stekt		10-12 män
Ren 12 män
Rådjur 12 män
Älg			1 år

Uppgifterna kommer från Djupfrysningsbyrån och Allt om Mat.

Skåpet måste stå rakt

Kontrollera med ett vattenpass att skåpet står rakt.

Om skåpet står ojämnt:

Ta tag i front-panelen nedtill och lyft uppåt utåt. När panelen är borttagen kan man justera fötterna.

Justera genom att vrida de 4 fötterna med en 13 mm skiftnyckel. Kontrollera gärna med vattenpass att skåpet står jämnt. Sätt tillbaka frontpanelen genom at fästa i ovankant och sedan trycka den på plats.

Installation

Placering

Ställ skåpet på ett torrt underlag på sådant sätt att det inte utsätts för direkt solljus eller annan värmekälla.

Skåpet ska stå stadigt och plant vilket är lätt att justera in med de fyra justerbara fötterna.

Det bör inte luta mot vägg på gångjärnssidan.

Om skåpet ställs på ett mjukt underlag, kontrollera uppställningen efter någon tid, då det finns risk för sättningar i mjukt underlag.

Vägguttaget med jorddon placeras lämpligen ovanför skåpet. Beakta eventuella lokala föreskrifter som finns för installation av skåpet.

Fristående eller inbyggnad

Skåpet kan användas fristående eller byggas in. Beakta eventuella lokala föreskrifter som finns för installation av skåpet. Mätten för inbyggnad framgår av skisserna. Ventilationen i Cylindas kylprodukter är anpassad till de föruttsättningar som räder med moderna

träöverskåp som har indragen rygg. Överskåp i plåt, monteras direkt på produkten.

Omgivningstemperatur där skåpet står, skall vara 16-32°.

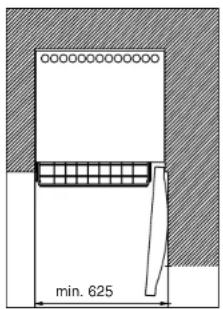

Skåpet sett från ovan

Rekommenderat avstånd till vägg på gångjärnssida för att kunna placera om hyllor och dra ut backar är 30 mm.

12

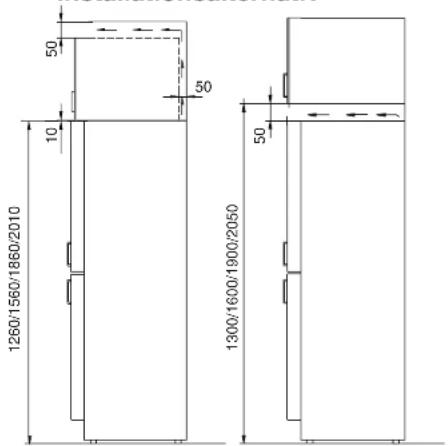

Installationsalternativ

Fisk kan frysas på olika sätt.

Längsta hållbarheten får fisken om den fryses in färsk och hel men urtagen.

Det är både praktiskt och ekonomiskt att frysa in färdiglagad mat från seriematlagning och långkok.

Tänk på att lagringstiden blir kortare ju mer fett maten innehåller.

Charkvaror bör inte frysas.

Fisk och skaldjur

Aborre	Urtagen, rå, hel eller i filéer	8 mån
Braxen	Urtagen, rå, hel eller i filéer	8 mån
Fiskpinnar 4-6 mån
Forell	Urtagen, rå, hel eller i filéer	4-6 mån
	Rökt	1 mån
Gädda	Rå, urtagen hel eller i bitar	8 mån
Gös	Rå, urtagen, hel eller i skivor	8 mån
Hummer	Kokas i spad	3 mån
Krabba	Kokas och fryses utan spad	6 mån
Kräftor	Kokas i spad	12 mån
Lax	Rå, urtagen, i bitar	3 mån
	Rökt	2 mån
Luffisk 12 mån
Piggvar	Rå, urtagen, i bitar	6 mån
Råkor	Kokas i spad, fryses medeller utan spad	6 mån
Sill	Urtagen, rå	3 mån
Spätta	Rå, urtagen, hel, eller i bitar	6 mån
Strömning	Urtagen och ev. urbenad	3 mån
Torsk	Urtagen, rå, hel eller i bitar	8-12 mån
Ål	Rå	3 mån
	Rökt	1 mån
Öring	Urtagen, rå, hel eller i bitar	3 mån

Färdiglagat

Buljong 6 mǎn

Fisk, kokt eller i block 10-12 mån

Fiskpinnar 4-6 män

Fiskrätter, gratänger, soppor 4-6 man Grönsaksrätter 6 man

Hamburgare 3-4 mån

Kötträtter med helt kött 4-6 mån Kötträtter med malet kött 3-4 mån

Pizza 3-6 mán

Pommes frites 6 mân

Frukt och bär är idealiska varor att frysa

De ska alltid frysas in torr-sockrade eller i sockerlag.

Frukt och bär

Apelsin	Pressad	12 mån
Aprikos	Skållas, skalas, urkärnas	12 mån
Björnbår		12 mån
Blåbår		12 mån
Hallon 10-12 mån
Hjortron 12 mån
Jordgubbar 10-12 mån
Krusbår	Kokas i sockerlag	12 mån
Körsbår	Urkärnas	12 mån
Lingon 12 mån
Persikor	Skållas, urkärnas, i sockerlag	12 mån
Plommon	Skållas, skalas, halveras, urkärnas, i sockerlag	12 mån
Påron	Kokas i sockerlag	12 mån
Rabarber 12 mån
Slånbår		12 mån
Smultron	Sockrade	6 mån
Vinbår	Repade eller i klasar	12 mån
Äpple	Skalas, urkärnas, halveras och törvällis i sockerlag	12 mån

Bröd och bakverk passar utmärkt att frysa in

gärna skivat.

Tänk på att lagringstiden blir kortare ju mer fett det är i brödet.

Bröd och bakverk

Matbröd		6 män
Ostkaka		6 män
Paj	Gräddad eller ogräddad	3 män
Pepparkaksdeg		6 män
Rullårta		6 män
Smördegsplattor		6 män
Småkakor		3 män
Sockerkaka		3 män
Tårta		3 män
Vetebröd	Färdiggräddat	3-6 män
Wienerbröd	Färdiggraddade	3 män

De allra flesta grönsaker kan frysas in, liksom all slags svamp.

Vissa grönsaker förlorar fräschhet om de fryses. Mjölkprodukter kan bli vattniga och flockiga.

Det går inte att frysa in rätter med gelantin.

Charkvaror bör inte frysas.

Grönsaker, svamp

Aubergine	Förvälls	12 män
Blomkål	Delas, förvälls	10-12 män
Broccoli	Förvälls	10-12 män
Brysselkål	Förvälls	12 män
Bönor	Förvälls	12 män
Dill	Hackas (undantaghela dilkronor)	10-12 män
Gräslök	Hackas	10-12 män
Grönkål	Förvälls	12 män
Haricot Verts	Förvälls	12 män
Juice		12 män
Kålrot	Förvälls i bitar	12 män
Lök	Hackas, förvälls	12 män
Majskolvar	Förvälls	12 män
Mangold	Förvälls	12 män
Moröttler	Förvälls	12 män
Nässlor	Förvälls, hackas	12 män
Paprika	Förvälls	12 män
Pepparrot	Förpackas rå i alu-folie	12 män
Persilja	Hackas	12 män
Purjolök	Stora bitar, förvällssmästrimlad fryses rå	12 män
Rabarber	Råa, osockradeeller lätt sockrade	12 män
Rödbetor	Späda, kokasskalas	12 män
Selleri	Förvälls	12 män
Spenat	Förvälls	12 män
Squash	Förvälls	12 män
Ärter	Förvälls	12 män
Svamp	Förvälls	10-12 män
	Smöfråst	6 män

Varor som ej bör/behöver frysas

Aladåb	Ost som är grynplig
Avocado	(Fet ost går däremot bra)
Banan	Pepparkakor
Gelé	Rådisor
Gurka	Sallad (färsk)
Mamelad	Skorpor
Mjölkprodukter	Surkål
Omelett	Tomat
	Ägg
