BRUKSANVISNING W475N ELECTROLUX

Säkerhetsföreskrifter 5

Allmänt 7

Manöverpanel 7

Manövervred....7

Display 7

Snabbvalsknappar 7

Tvättprogram 9

Startmeny 10

Start 10

Tillval 10

Programtid 13

Fördröjd start 13

Info 13

Tillbaka 13

Funktioner vid tvättning 15

Start 15

Snabbmatning 15

Paus 15

Byte eller avbryta ett tvättprogram efter start 15

Tvättmedelsbehållare 16

Återstående tid 17

Felmeddelande 19

Underhåll 21

Rensning av moppelement 22

Tillverkaren förbehåller sig rätten till ändringar av konstruktions- och materialspecifikation.

Säkerhetsföreskrifter

Maskinen är avsedd endast för vattentvätt.

Barn får inte använda maskinen.

Fyll inte på maskinen med vatten från slang.

Låset på maskinens lucka får under inga omständigheter kopplas bort.

Om det uppstår något fel i maskinen måste det rapporteras så snart som möjligt till den som har ansvaret för maskinen. Detta är viktigt både för din och andras säkerhet.

Maskinen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunskap. Sådana personer måste få instruktioner av den person, som har ansvaret för deras säkerhet, om hur maskinen ska användas. Barn måste övervakas så att de inte leker med maskinen.

All extern utrustning som kopplas till maskinen skall vara CE/EMC-godkänd och anslutas med godkänd skärmad kabel.

För att förhindra skador på exempelvis elektronik som kan uppstå på grund av kondens bör maskinen stå 24 timmar i rumstemperatur innan den tas i bruk första gången.

Allmänt

Manöverpanel

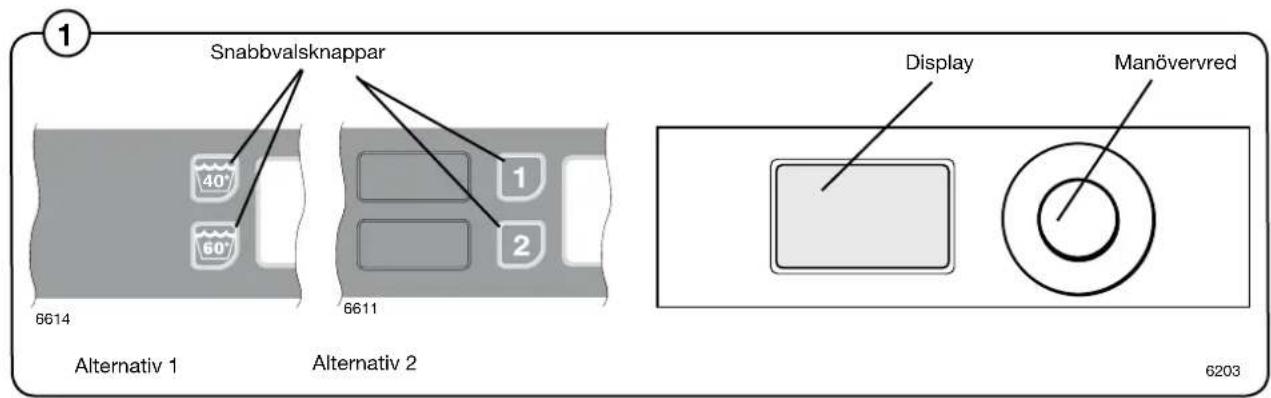

① Val av tvättprogram och tillval samt start och stopp av maskinen sker från manöver panelen. På panelen finns ett manövervred och en display. Vissa maskiner är även utrustade med två snabbvalsknappar.

1 Snabbvalsknappar 40° 60° 6614 Alternativ 1 6611 Alternativ 2 Display Manövervred 6203

Manövervred

Manövervredet används för val av tvättprogram, tillval och eventuella andra funktioner.

Man väljer genom att vrida vredet tills önskat val markerats på displayen.

② Man bekräftar sitt val genom att trycka på vredet.
③ Proceduren upprepas tills önskade val är utförda.

④ Displayen presenterar tvättprogram och tillval samt tilläggsfunktioner. I displayens högerkant indikerar "pil upp" respektive "pil ner" att det finns fler val i den aktuella menyn. Vrid på vredet för nästa program

Under drift visas, i displayen, även annan information avsedd för användaren.

Observera!

Om hela texten för aktuell rad ej får plats i displayen kommer radens första textdel att visas en stund och därefter rullar resterande text fram och radens andra textdel visas.

Sekvensen upprepas så länge denna textrad är aktiverad.

Snabbvalsknappar

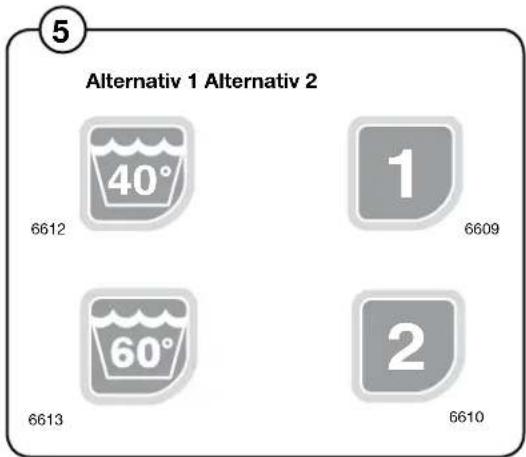

⑤ Maskinen kan vara utrustad med två knappar för snabbval av två förinställda tvättprogram.

När en av dessa knappar aktiveras kommer angivet tvättprogram att väljas direkt och maskinen startar automatiskt om luckan stängts innan knappen aktiveras.

4 60° NORMAL 60 6182

5 Alternativ 1 Alternativ 2 40° 6612 1 6609 60° 6613 2 6610

Tvättprogram

Maskinen är programmerad med ett antal tvätt-program anpassade till det användnings område som maskinen är avsedd för.

Följande tvättprogram kan förekomma:

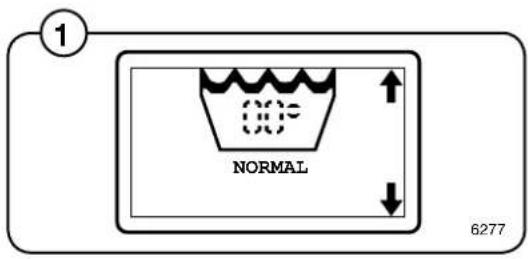

① Tvättprogram Normal. Bomull. Full last. Olika temperaturer kan väljas.
② Tvättprogram Syntet. Blandmaterial. Halv last. Olika temperaturer kan väljas.

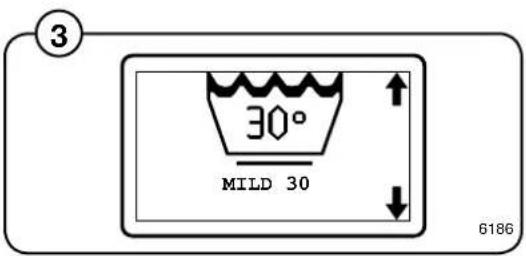

③ Tvättprogram Mild med skongång, 30°C. Halv last.

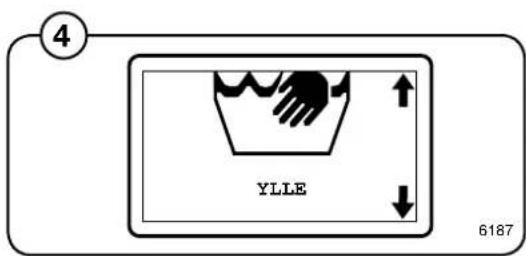

4 Tvättprogram Ylle, 40°C. Halv last.
⑤ Tvättprogram Handtvätt, mycket skonsamt 30°C. Halv last.
6 Cetrifugeringsprogram. Maskinen centrifugerar tre minuter, används exempelvis om man vill centrifugera plagg, som tvättats för hand.

1 NORMAL 6277

2 SYNTET 6278

3 30° MILD 30 6186

4 YLLE 6187

5 HANDTVÄTT 6187

① Efter val av tvättprogram kommer en startmeny upp på displayen. Här kan man komplettera valt tvättprogram med upp till två tillval (på vissa maskiner), välja hur maskinen skall starta samt få information om valt tvättprogram. För mer information, se under respektive rubrik.

Om valt alternativ ej får användas, visas texten "Ej tillåten funktion" i displayen.

Start

Tvättprogrammet startar direkt vid tryck på manövervredet.

Tillval

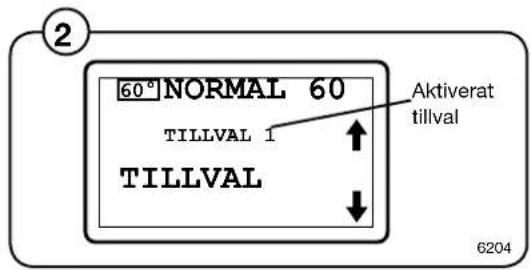

② Innan tvättprogrammet startas kan valt tvättprogram kompletteras med upp till två tillval. Aktiverat tillval indikeras i displayen under tvätt-pro grammets namn som "Tillval 1", "Tillval 2" osv.

Följande tillval kan förekomma:

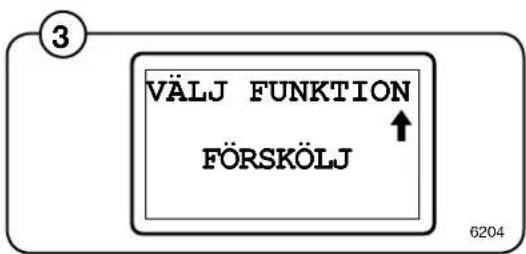

"FÖRSKÖLJNINGAR"

③ Valt tvättprogram kompletteras med två försköljningar på vardera 2 minuter.

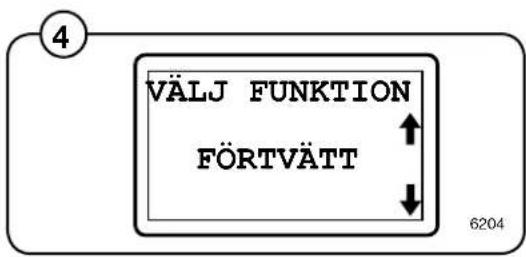

"FÖRTVÄTT"

4 Valt tvättprogram kompletteras med en förtvätt.

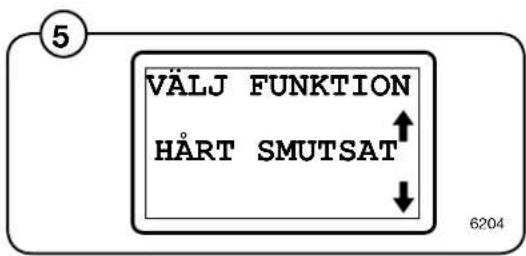

"HÅRT SMUTSAT"

⑤ Valt tvättprogram kompletteras med en förtvätt, tiden för huvud tvätt ökas och vid tempera turer över 41°C ökas temperaturen med 8 °C.

1 60° NORMAL 60 TILLVAL 1 START 6204 6179/6180 START TILLVAL PROGRAMTID, MIN. FÖRDRÖJD START INFO AUTOMATISK OMSTART TILLBAKA

2 60° NORMAL 60 TILLVAL 1 TILLVAL Aktiverat tillval 6204

3 VÄLJ FUNKTION FÖRSKÖLJ 6204

VÄLJ FUNKTION FÖRTVÄTT 6204

⑥ Maskinen utesluter förtvätten i valt tvättprogram.

"LÄTT SMUTSAT"

⑦ Temperaturen sänks med 5 °C vid alla temperaturer och tiden minskas med 4 minuter.

"SNABBTVÄTT"

⑧ Maskinen utesluter valt tvättprograms förtvätt och minskar slutcentrifugeringen med 2 minuter.

"HÖGRE NIVÅ"

⑨ Valt tvättprograms alla vattennivåer höjs.

"SKÖLJSTOPP"

10 Valt tvättprogram stannar före sista sköljningen. För att fylla på vatten och gå vidare i tvättprogrammet måste manöver vredet tryckas in.

"EXTRA SKÖLJNING"

11 Ger en extra sköljning i valt tvättprogram.

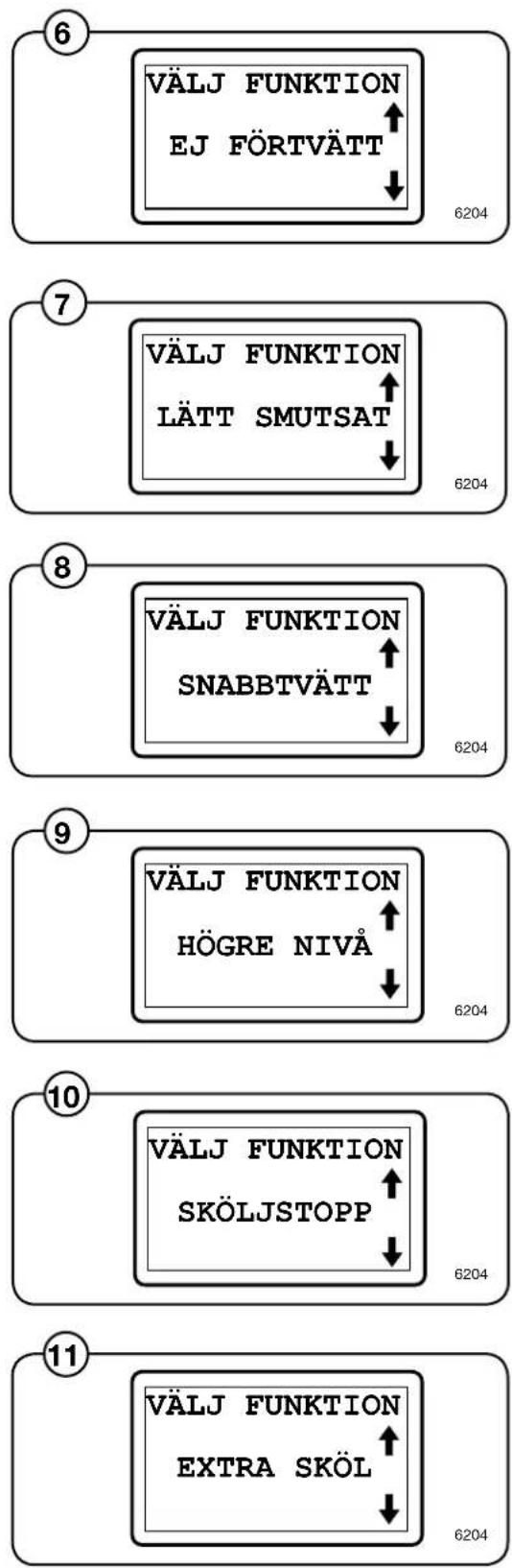


"SKONCENTRIFUGERING"

12 I valt tvättprogram utesluts centrifugeringen mellan sköljningar och slutcentrifugering blir kortare.

"KORT CENTRIFUGERING"

13 Slutcentrifugering i valt tvättprogram minskas med 4 minuter.

"EXTRA CENTRIFUGERING"

14 Slutcentrifugering i valt tvättprogram ökas med 2 minuter.

"CENTRIFUGERING (TID)."

15 Tiden för slutcentrifugering i valt tvättprogram kan väljas.

Programtid

16 Visar ungefärlig tvättid för valt program.

Fördröjd start

I denna meny kan man ställa in en fördröjning på upp till 99 timmar och 59 minuter innan maskinen startar valt tvättprogram.

17 Pilen i menyn visar den kolumn som justeras. Vrid vredet medurs för att ställa in önskat tal. Vrid vredet moturs för att flytta till nästa kolum. När inställningen är klar, tryck på vredet för att kvittera.

Tiden till start börjar räknas från det att inställd tid bekräftats.

18 Om funktionen inte är tillåten för valt tvätt program meddelas detta på displayen.

Info

19 I denna meny presenteras information om valt tvättprogram.

Tillbaka

Åter till programvalsmeny

16 60° NORMAL 60 43 ↑ PROGRAMTID, MIN ↓ 6204 17 60° NORMAL 60 FÖRDRÓJD START TIMMAR:MINUTER 00:00 ↑ 6204 18 EJ TILLÄTEN FUNKTION 6204 19 XXXX 6204

Funktioner vid tvättning

START

① Vrid manövervredet till rad START. Tryck vredet för att starta valt program.
② För maskiner utrustade med snabbvalsknappar startas förvalda tvättprogram direkt med respektive knapp.

SNABBMATNING

③ Vrid på manövervredet under pågående tvättprogram.
4 Tvättprogrammets olika steg kommer att visas i displayen. Vrid vredet till önskat programsteg och tryck in vredet. Maskinen kommer nu att hoppa fram till valt steg och fortsätta programmet därifrån.

PAUS

⑤ Tryck på manövervredet för att erhålla pausfunktion. Återstarta tvättprogrammet genom ett nytt tryck på manövervredet.

Observera!

Under pausen är luckan låst och avloppsventilen stängd.

Byte eller avbryta ett tvättprogram efter start

⑥ Tryck på manövervredet för pausfunktion. Vrid vredet för att komma till menyn och välj funktion.
Om inget program väljes återgår maskinen till pausläge efter 10 sekunder

Tvättmedelsbehållare

Förtvätt, pulver- eller flytande tvättmedel, om tillval "Förtvätt" valts.

Huvudtvätt. Två fack, ett för pulvertvättmedel och ett för flytande tvättmedel.

Sköljmedel, flytande

7 Alt. 5343

Återstående tid

8 När tvättning startat visas i display ens underkant återstående tid för valt tvättprogram. Tiden anges i minuter.

För beräkning av återstående tid använder maskinen en beräkningsmodell baserad på tiderna för tidigare använda program.

⑧

60° NORMAL 60

HUVUDTVÄTT

ÅTERSTÄENDE TID 20

6204

Felmeddelande

① Ett fel i programmet eller i maskinen indikeras med ett felmeddelande som består av en felkod och en klartext.

Återställning av felkod och återstart av tvättprogrammet, kan göras genom ett kort tryck på vredet. Om felkoden återkommer efter återställning göres en total återställning genom att hålla vredet intryckt i minst 10 sek. Man går nu ur pågående tvättprogram och luckan kan öppnas, förutsatt att det inte finns något vatten kvar i maskinen.

Felsökning enligt nedanstående.

Observera!

Vissa felkoder gör att luckan inte går att öppna förrän 5 minuter efter återställning. Försök då inte att starta något program.

1 FEL 001 INGET VATTEN 6204

Kod Meddelande Felorsak/Åtgärd

001	INGET VATTEN	Vattennivåkvittens saknas inom fastställd tid.Kontrollera att vattenkranarna är öppna.
002	LUCKAN ÖPPEN	Lucklägeskvittens saknas under programkörning. Öppnaoch stäng luckan.
003	LUCKLÅS FEL	Lucklåskvittens saknas inom fastställd tid. Öppna ochstäng luckan.
007	TRUMMA ÖVERFYLLD	Vattennivå över fastställt säkerhetsvärde underprogramkörning. Försök att återstarta maskinen.
008	INGEN VÄRME	Orsaken till felkoden kan vara trasiga element, avbrott iströmförsörjningen till elementen, trasig värmekontaktoretc.På maskiner byggda för att tvätta moppar kan orsakenvara för låg nivå i programsteget. Lägsta nivå för ettmopprogram i huvudtvätten med uppvärmning är 90skaldelar.
010	TRUMMA EJ TÖMD	Vattennivå är över fastställt värde efter avlopp.Kontrollera att avloppet inte är igentäppt av ludd ellerskum. Försök att återstarta maskinen.

Vid annat felmeddelande eller återkommande felmeddelande, kontakta servicepersonal.

Underhåll

Dagligen

• Rengör luckpackningen från tvättmedelsres ter.
• Kontrollera att luckan inte läcker.
• Rengör tvättmedelslådan och torka av maskinen med en fuktig trasa.
• Kontrollera att avloppsventilen inte läcker / att avloppspumpen inte läcker och rensa filter.
• Starta maskinen och kontrollera att luckan är spärrad under programmets gång. Snabbmata programmet till stopp och kontrollera att luckan inte kan öppnas förrän efter programslut.

Varje månad

- Kontrollera att ventiler, slangar och anslut ningar inte läcker.

- Avlägsna eventuell textilludd vid avlopps an slut ningen, skarvar på avlopps ledningen etc.

Var tredje månad

• Bryt strömmen till maskinen.
- Stäng av vattentillförseln och släpp ut trycket från inloppsslangarna.
- Ta av vatteninloppsslangarna från baksidan på maskinen och rensa eller byt ut inloppsfiltren.
• Rengör tvättmedelslådan noggrant.
• Demontera maskinens topp- och frontpanel.
- Tvätta bort tvättmedel och andra kemikalier från panelerna så att de inte rostar.
- Kontrollera att inga läckor förekommer inne i maskinen. Reparera vid behov.
• Rengör packningen runt luckan.
- Återmontera maskinens topp- och frontpanel.
- Avkalkning. Använd ett program med hög temperatur och tillsätt ett avkalkningsmedel, exempelvis citronsyra.

Varje månad (endast moppmaskiner)

Rensning av moppelement

1

- Beroende på maskinstorlek finns en eller två rensluckor i maskinens innertrumma för att elementen skall kunna rengöras vid behov. Den främre luckan är placerad rakt ovanför avloppet och den andra luckan framför elementhållaren. För att ta bort rensluckan behövs två mindre skruvmejslar.

2

- Tryck med en skruvmejsel på låsblecket i det runda hålet på rensluckan.

3

- Placera den andra skruvmejseln i det ovala hålet på rensluckan och igenom det runda hålet i låsblecket

- Skjut låsblecket mot skruvmejseln som trycker på låsblecket.

4

- Tag bort renslucka/rensluckorna och rengör elementen. Om elementen är kraftigt ned-smutsade kan det vara idé att ta ut elementen från trumman vid rengöring.

- Återmontering av rensluckorna sker i omvänd ordning med den skillnaden att man inte behöver trycka på låsblecket utan endast skjuta tillbaka låsblecket. När det hörs ett klickljud är låsblecket låst.

Försäkran om överensstämmelse

Vi, Electrolux Laundry Systems Sweden AB

SE-341 80 Ljungby, Sverige

försäkrar under eget ansvar att denna produkt, med typbeteckning och enl. ovan, är tillverkad i överensstämmelse med följande direktiv:

• LVD Directive 2006/95/EC
• EMC Directive 2004/108/EC
• GAS Directive 2009/142/EC (gäller endast N ^* och WN3...)
• CE Marking Directive 93/68/EEC
• RoHS Directive 2002/95/EC
• WEEE Directive 2002/96/EC
• MD Directive 2006/42/EC

SE-341 80 Ljungby, Sverige

SE-341 80 Ljungby, Sverige,

När maskinen inte längre skall användas måste den lämnas till en återvinningsstation för destruktion. Många detaljer i maskinen går att återanvända, men den innehåller även annat material som måste tas om hand på ett korrekt sätt. Lämna därför aldrig maskinen eller delar av maskinen i hushållsavfallet, eftersom det kan leda till hälsorisker eller skador på miljön.
