BRUKSANVISNING EWF168540W ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 2	Underhåll och rengöring 15
Produktbeskrivning 4	Om maskinen inte fungerar 19
Kontrollpanel 5	Tekniska data 21
När maskinen används första gången 7	Förbrukningsvärden 22
Egna inställningar 7	Installation 22
Daglig användning 8	Elektrisk anslutning 25
Råd och tips 11	Miljöskydd 25
Tvättprogram 12

Med

Säkerhetsinformation

Viktigt Läs noga igenom och spara för framtida behov.

• Säkerheten för din maskin överensstämmer med industristandard och med säkerhetsbestämmelser enligt lag för tvättmaskiner. Som tillverkare anser vi dock att det är vår plikt att ge följande säkerhetsanvisningar.
• Det är mycket viktigt att bruksanvisningen hålls tillgänglig tillsammans med produkten för framtida referens. Om maskinen säljs eller överlåts till en annan ägare, eller om du flyttar och låter maskinen vara kvar, se till att bruksanvisningen medföljer maskinen så att den nya ägaren kan studera hur maskinen fungerar och ta del av säkerhetsföreskrifterna.
• Du MÅSTE läsa dem noggrant innan du installerar eller använder maskinen.

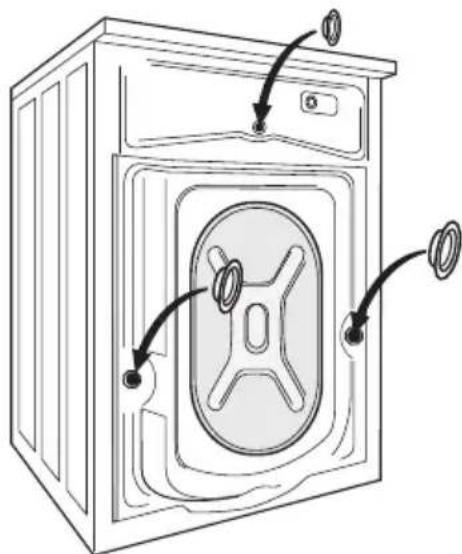

• Kontrollera före start av maskinen att den inte har några transportskador. Anslut aldrig en skadad maskin. Kontakta din återförsäljare om någon del är skadad.
• Om maskinen levereras på vintern när det är minusgrader. Förvara den i rumstemperatur i 24 timmar innan den används första gången.

Allmän säkerhet

• Det är farligt att ändra specifikationerna och att försöka modifiera denna produkt på något sätt.

• Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Ta inte i det!

• Se till att inga husdjur kryper in i trumman. Kontrollera trumman innan du använder tvättmaskinen för att undvika detta.

• Föremål såsom mynt, säkerhetsnålar, nälar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i maskinen.
• Använd endast rekommenderade mängder av sköljmedel och tvättmedel. Tvätten kan skadas om du fyller på för mycket. Följ tillverkarens rekommendationer om dosering.
• Tvätta små föremål som strumpor, spetsar, tvättbara bälten och liknande i en tvättpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan.
• Använd inte maskinen för att tvätta artiklar med plast- eller metallinlägg, material utan fäll eller fransiga material.
• Gör maskinen strömlös och stäng vattenkranen efter användning och före rengöring och underhåll.
• Du får inte under några omständigheter försöka reparera tvättmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta Electrolux Service. Begär alltid att original reservdelar används vid reparationer.

Installation

- Tvättmaskinen är tung. Var försiktig när du flyttar den.

• Kontrollera att tvättmaskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Electrolux Service.

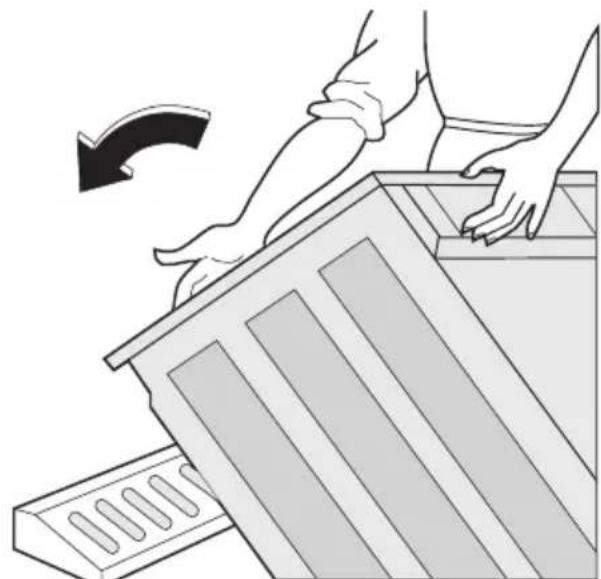

• Allt förpackningsmaterial och alla transportbultar skall avlägsnas före användning. Annars kan både tvättmaskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.
• Kontrollera efter installation av maskinen att inget står på inlopps-och tömnings-slangen och att topplocket inte klämmer elkabeln mot väggen.

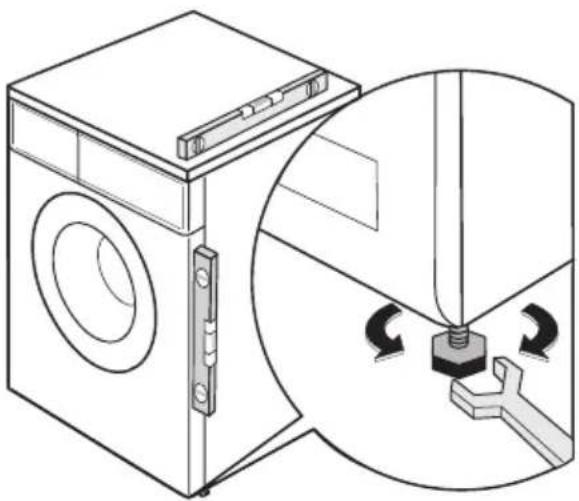

• Om tvättmaskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt under maskinen.
• Kontrollera efter installationen att det inte läcker vatten från slangarna eller slang-kopplingarna.
• Om maskinen installeras i ett utrymme som kan utsättas för frost, läs avsnittet "frysrisk".
• Allt rörarbete som krävs för att installera den här maskinen ska utföras av en behörig rörmontör eller annan kompetent person.
• Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker.

Användning

• Tvättmaskinen är konstruerad för användning i ett hushåll. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad.
• Tvätta endast material som är avsedda för maskintvätt. Följ anvisningarna på varje skötseletikett.
• Fyll inte maskinen med för mycket tvätt. Se tvättprogramstabellen.
• Kontrollera före tvätt att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med metallbygel får INTE maskintvättas.

• Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvät-tas. Om en flyktig rengöringsvätska har använts, se till att vätskan avlägsnas innan plagget läggs in i maskinen.

• Drag aldrig i nätkabeln för att lossa stickkontakten från eluttaget; Ta tag i stickkontakten.

• Använd inte tvättmaskinen om elkabeln, kontrollpanelen, topplocket eller botten är skadad så att tvättmaskinens insida är åtkomlig.

Barnlås

• Produkten är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller med bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska övervakas för att säkerställa att de inte leker med produkten.
• Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn – kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn.
• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.

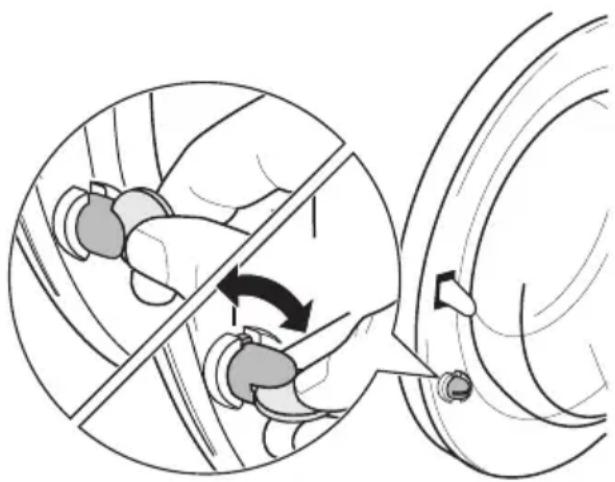

• Se till att barn och husdjur inte kryper in i trumman. För att förhindra att barn och husdjur blir instängda i trumman är ma- skinen utrustad med en säkerhetsfunktion. Aktivera den funktionen genom att vrida knappen (utan att trycka in den) innanför luckan tills spåret är horisontellt. Använd vid behov ett mynt.

För att koppla bort funktionen så att luckan åter går att stänga, vrid knappen moturs tills spåret är vertikalt.

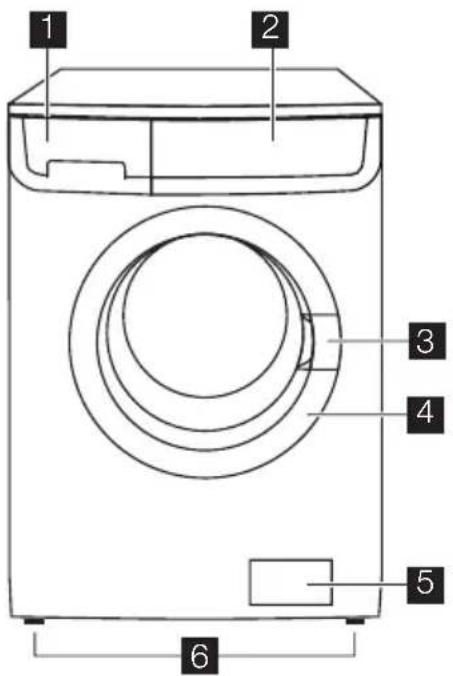

Produktbeskrivning

Din nya tvättmaskin uppfyller alla moderna krav för effektiv behandling av tvätt med låg förbrukning av vatten, energi och tvättmedel. Maskinens nya tvättsystem använder tvättmedlet maximalt och minskar vattenförbrukningen för att spara energi.

1 2 3 4 5 6

1 Tvättmedelsfack

2 Kontrollpanel

3 Luckhandtag

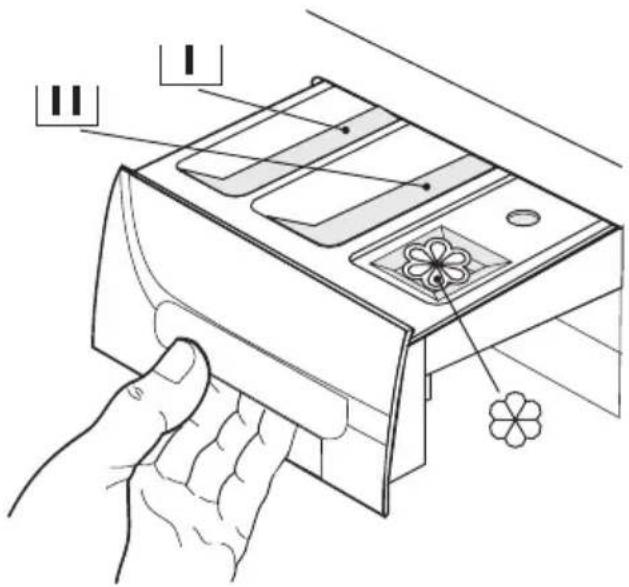

Tvättmedelsfack

Fack för tvättmedel för förtvätts- och blötläggningsfaserna eller för fläckborttagningsmedel som då används under fläckborttagningsfasen (om produkten har denna funktion). Tvättmedlet för förtvätt och blötlägning tillsätts i början av tvättprogrammet. Fläckborttagningsmedlet tillsätts under fläckborttagningsfasen.
Fack för pulvertvättmedel eller flytande tvättmedel för huvudtvätten. Om du använder flytande tvättmedel håller du i det precis innan du startar programmet.
Fack för flytande tillsatser (sköljmedel, stärkningsmedel).

Följ tillverkarens rekommendationer om mängd att använda och överskrid inte markeringen "MAX" i tvättmedelsfacket. Sköljmedel eller stärkningsmedel måste fyllas på i facket innan tvättprogrammet startas.

4 Typskylt
5 Tömningspump
6 Justerbara fötter

Nedanstående bild visar kontrollpanelen. Här ser du programväljare, knappar, kontrol-lampor och display. Dessa hänvisas till med motsvarande nummer på kommande sidor.

5FÖRTVÄTT -knapp ( Förtvätt)

6 EXTRA SKÖLJNING -knapp (Extra sköljning)

7 STARTTID -knapp (Fördröjd start)

8 START/PAUS -knapp ( Start/Paus)

9 TIME MANAGER -knappar

Programväljare

Med denna kan maskinen sättas på/av och/eller välja ett program.

Temperatur

Med denna knapp kan du öka eller minska tvättemperaturen.

Reducerad centrifugering

Genom att trycka på denna knapp kan du ändra kan det valda programmets centrifugeringshastighet.

Förtvätt

Med detta val genomför maskinen en förtvätt innan huvudtvätten. Tvättiden förlängs. Detta val rekommenderas för mycket smutsig tvätt.

Extra sköljning

Denna maskin är konstruerad för att spara energi. Välj denna funktion för att skölja tvätten med extra mycket vatten (extra sköljning). Några extra sköljningar utförs. Denna funktion rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt.

Fördröjd start

Med denna knapp kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar.

Start Paus

Med denna knapp startas eller avbryts det valda programmet.

Time Manager

Med dessa knappar kan du ändra den programtid som automatiskt föreslås av tvättmaskinen.

Display

2.12 88 1880 8.88 2.1 .22 32.4 2.6 2.8

Displayen visar följande information:

2.1: Temperatur

2.2: Temperatursymboler 🖱, Kall 🖱*.

Under tvättprogrammet visas temperatur- symbolen animerad på displayen för att indi- kera att hushållsapparaten har startat upp- värmningen av vattnet i baljan.

2.3: Centrifugeringshastighet

2.4: Centrifugeringsymboler

- Ingen centrifugering

- Sköljstopp

- Nattprogram

Under centrifugeringsfasen animeras centrifugeringssymbolen.

Ingen centrifugering: Detta alternativ eliminerar alla centrifugeringsfaser och ökar an-talet sköljningar för vissa program.

Sköljstopp: När du väljer denna funktion tömmer inte hushållsapparaten det sista sköljvattnet för att tvätten inte skall skrynklas.

När programmet är klart blinkar displayen

0.00, symbolen 2.8 visas fortfarande, lampan för knappen 8 är släckt och luckan är låst för att markera att vattnet måste tömmas ut. Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart".

Nattprogram: När du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. Eftersom alla centrifugeringsfaser utesluts är detta tvättprogram mycket tyst och lämpligt att köra nattetid eller när eltaxan är låg. I vissa program utförs sköljningarna med mer vatten. När programmet är klart blinkar displayen 0.00, symbolen 2.8 visas fortfaran-de, lampan för knappen 8 är släckt och luck-an är låst för att markera att vattnet måste tömmas ut. Töm vattnet genom att följa an-visningarna i avsnittet "När programmet är klart".

2.5: Symboler för tillvalsfunktioner : Extra sköljning 📋 eller Extra lättstruket

2.6: Symbolen Födröjning

Den valda startfördröjningen, inställd med motsvarande knapp, visas på displayen i några sekunder. Därefter visas varaktigheten hos det tidigare valda programmet. Motsvarande symbol tänds. Visningen av fördröjningen minskar med en timme i taget tills en timme återstår, därefter minskar tiden med en minut i taget.

2.7: Barnlås ☐ (se kapitlet "Egna inställningar").

2.8: Symbolen för stängd lucka

När du har tryckt på knappen 8 och maskinen har startat tänds denna symbol och endast symbolen för den pågående fasen lyser. När programmet är klart visas tre blinkande nollor (0,00) och symbolen försvinner.

2.9:

- Programmets varaktighet

När ett program har valts visas dess varaktighet i timmar och minuter (till exempel 2.05). Varaktigheten beräknas automatiskt baserat på maximalt rekommenderad vikt för varje typ av material. När programmet har startat uppdateras den återstående tiden varje minut.

- När programmet är klart

När programmet är klart visas tre blinkande nollor (0.00), symbolen 2.8 försvinner och luckan kan öppnas.

- Val av otillåten funktion

Om du väljer en funktion som inte kan kombineras med det valda tvättprogrammet visas meddelandet Err längst ned på displayen i några sekunder och den integrerade röda lampan för knappen 8 börjar blinka.

• Larmkoder

Om ett fel uppstår kan vissa larmkoder visas, till exempel E20 (se avsnittet "Om maskinen inte fungerar...").

- Fördröjd starttid

2.10: Smutsgradsymboler

- Intensiv

• Normal
• Daglig
  • Lätt
• Snabbtvätt
• Supersnabb
• Uppfräschning
  • Superuppfräschning

(Se avsnittet om att välja Time Manager.)

2.11: Klocksymbolen

När programmet har startat visas gångtiden i displayen och klocksymbolen animeras.

2.12: Tvättfassymboler

När du har valt tvättprogram visas symbolerna för de faser som ingår i programmet på den övre delen av displayen. När du har tryckt på knappen 8 lyser bara symbolen för pågående fas:

• Förtvätt Ⓤ (Denna symbol tänds när motsvarande funktionsknapp väljs.)
• Tvätt 📊
• Sköljningar 📌
• Tömning
• Centrifugering

Tabell över symboler
Programväljare

	= Time Manager-program
	= Sköljningar
	= Tömning
	= Centrifugering

Tillvalsknappar och lampor

	= Barnlås
+ / -	= Time Manager-knappar

När maskinen används första gången

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

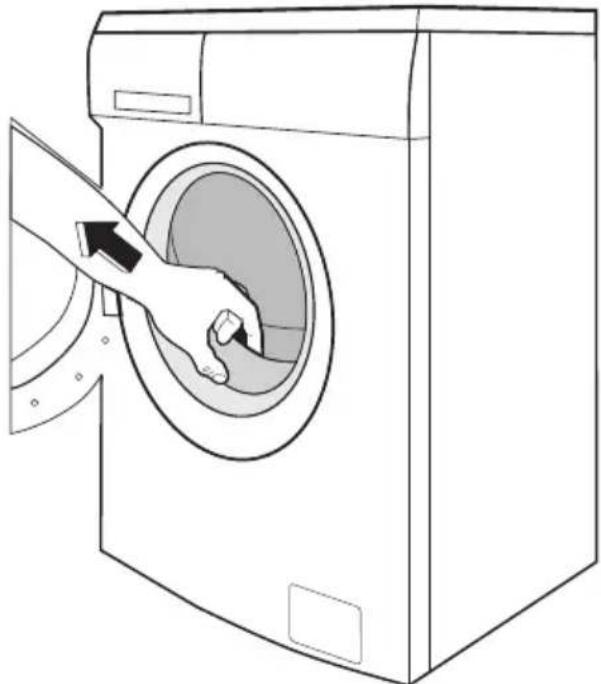

• Ta bort polystyrenblocket och annan materiel ur trumman.
• Innan du tvättar första gången, kör ett bomullsprogram vid den högsta tem-

peraturen med tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och maskinen. Häll ett halvt mått tvättmedel i huvudtvättfacket och starta maskinen.

Egna inställningar

Ljudsignaler

Maskinen är utrustad med en ljudenhet som avger en ljudsignal i följande fall:

- När ett program är klart

- Om ett fel uppstår

Genom att trycka på knapparna 5 och 6 samtidigt i cirka 6 sekunder avaktiveras ljudsignalen (förutom om det föreligger ett fel). Om du trycker på knapparna en gång till aktiveras ljudsignalen på nytt.

Barnlås

Barnlåset gör att du kan lämna hushållsapparaten utan tillsyn så att du inte behöver

vara orolig för att barn kanske skadas eller orsakar skador på hushållsapparaten. Funktionen kan aktiveras även när tvättmaskinen inte är i drift.

Du kan ställa in funktionen på två sätt:

1. Innan du trycker på knappen 8 : Maskin-en kan då inte startas.
2. När du tryckt på knappen 8 : Program och tillvalsfunktioner kan då inte ändras.
   Du aktiverar eller avaktiverar funktionen genom att trycka samtidigt på knapparna 6 och 7 i sex sekunder tills displayen visas, symbolen 📋 visas eller försvinner.

Daglig användning

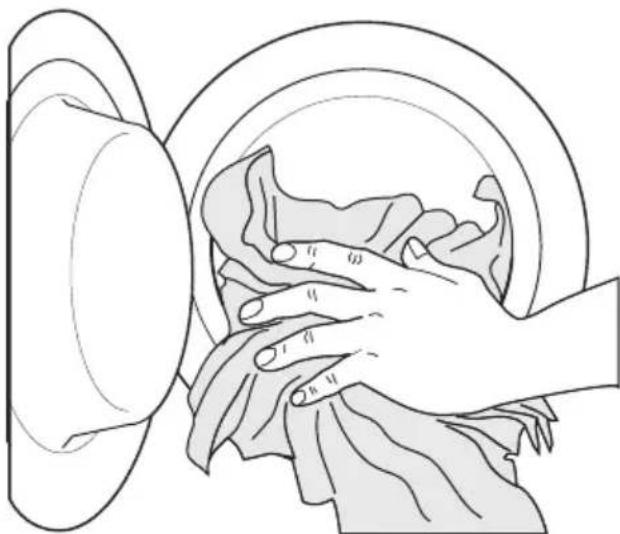

Fylla på tvätt

Oppna luckan genom att försiktigt dra hand- taget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng luckan.

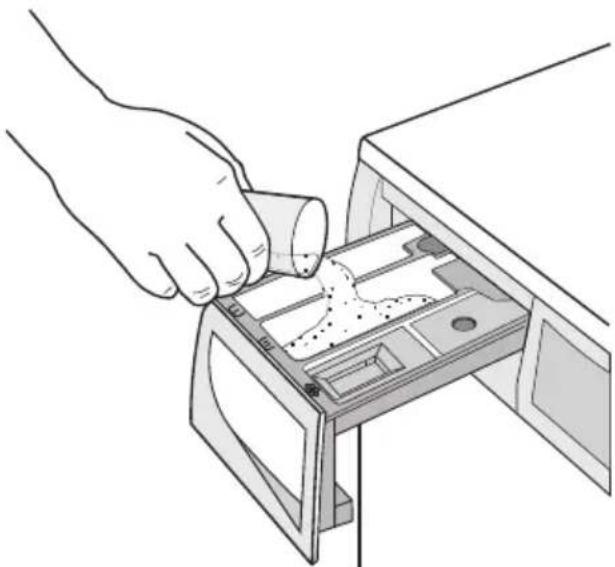

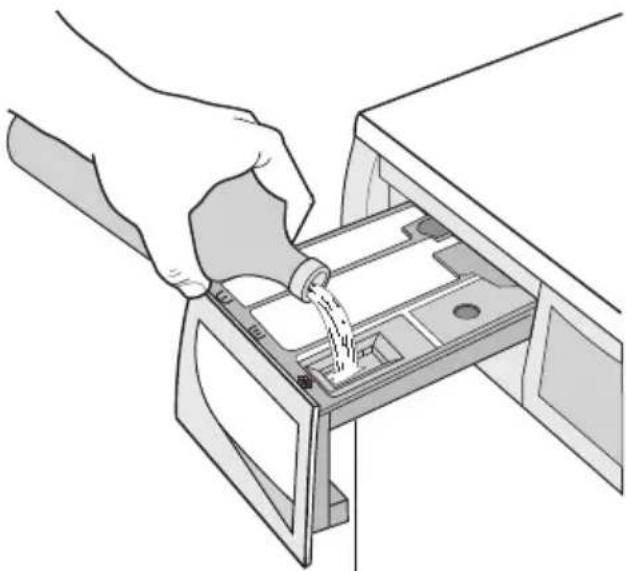

Mät upp tvätt- och sköljmedel

Dra ut tvättmedelsfacket så längt det går. Mät upp erforderlig mängd tvättmedel och håll det i huvudtvättfacket ⏚ eller i lämpligt fack beroende på det valda programmet/tillvalet (se avsnittet "Tvättmedelsfack" för mer information).

Om du skall använda sköljmedel häller du det i facket märkt ⚙ (var noga med att inte fylla på över MAX-markeringen). Skjut in facket försiktigt.

Välj önskat program med programväljaren (1)

Vrid programväljaren till önskat program. Tvättmaskinen föreslår en temperatur och väljer automatiskt en centrifugeringshastighet för det valda programmet. Du kan ändra dessa värden genom att trycka på motsvarande knappar. Den gröna kontrollampan för knapp 8 börjar att blinka.

Programväljaren kan vridas både medurs och moturs. Vrid programväljaren till ○ -läget för att Återställa programmet / Stänga av maskinen.

När programmet är klart måste programvredet vridas till läge ○ för att ma- skinen skall stängas av.

! Försiktighet Om du vrider programväljaren till ett annat program medan maskinen är i drift kommer den röda kontrollampan för knapp 8 att blinka 3 gånger och meddelandet Err visas på displayen för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya programmet.

Välj temperatur genom att trycka på knapp 3

När du väljer ett program föreslår hushållsapparaten automatiskt den förinställda temperaturen för programmet.

Tryck på denna knapp flera gånger för att öka eller minska temperaturen om du vill tvätta vid en annan temperatur.

Reducera centrifugeringshastigheten genom att trycka på knapp 4.

När du har valt önskat program föreslår hushållsapparaten automatiskt den högsta centrifugeringshastigheten som är tillåten för programmet.

Tryck på knappen 4 flera gånger för att ändra centrifugeringshastigheten om du vill centrifugera vid en annan hastighet.

Välj tillgängliga tillvalsfunktioner med knapparna 4, 5 och 6.

Beroende på vilket program du har valt kan du kombinera det med olika tillvalsfunktioner. Dessa måste väljas efter valet av önskat program, men innan du trycker på knapp 8. När tillvalsknapparna trycks in tänds motsvarande symboler på displayen. När de trycks in igen slocknar symbolerna. Om fel funktion valts blinkar den integrerade röda kontrollampan för knappen 8 tre gånger och Err meddelandet visas på displayen i några sekunder.

För information om möjliga tillval till tvättprogrammen, se avsnittet "Tvättprogram".

Välj startfördröjning genom att trycka på knapp 7.

Om du vill fördröja starten trycker du på knappen 7 flera gånger innan du startar programmet och väljer önskad fördröjning. Symbol 2.6 visas i den övre delen av displayen. Den valda tidsfördröjningen (upp till 20 timmar) visas på displayen några sekunder, därefter visas åter det valda programmets varaktighet.

Du måste göra detta val efter att du har ställt in programmet och innan du trycker på knapp 8.

Du kan när som helst avbryta eller ändra fördröjningstiden innan du trycker på knapp 8. Val av startfördröjning:

1. Välj program och önskade tillvalsfunktioner.

2. Välj startfördröjning genom att trycka på knapp 7.

3. Tryck på knappen 8 :

4. Maskinen startar sin nedräkning.
5. Programmet startar när den inställda tidsfördröjningen löper ut.

Avbryta fördröjd start efter att du har tryckt på knapp 8 :

1. Ställ tvättmaskinen i PAUS-läge genom att trycka på knapp 8.
2. Tryck på knappen 7 en gång tills symbolen 0' visas.
3. Tryck på knappen 8 en gång till för att starta programmet.

Viktigt Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt.

Startfördröjningen kan inte väljas med programmet TÖMNING.

Starta programmet genom att trycka på knapp 8.

Starta det valda programmet genom att trycka på knappen 8 och den gröna kontrollampan för knappen 8 slutar blinka. Symbolen 2.8 visas på displayen för att markera att produkten börjar tvätta och att luckan är låst. Du kan göra en paus i ett pågående program genom att trycka på knapp 8 : Den gröna kontrollampan börjar blinka.

För att starta det avbrutna programmet från den punkt där det avbröts trycker du på knappen 8 igen. Om du har valt Fördröjd start börjar maskinen nedräkningen.

Om fel funktion valts blinkar den röda kontrollampan för knappen 8 tre gånger och meddelandet Err visas i några sekunder.

Välj Time Manager genom att trycka på knapparna 9

Genom att trycka flera gånger på dessa knappar kan du förlänga eller förkorta programmets varaktighet. Symbolen 2.10 visas på displayen för att ange den valda smutsgraden. Funktionen kan bara väljas med programmen Bomull, Syntet och Fintvätt.

Smutsgrad Symbol		Material
Intensiv För hårt smutsad		tvätt
Normal För normalt smutsad		tvätt
Daglig För daglig tvätt
Lätt För lätt smutsad tvätt
Snabbtvätt För mycket lätt		smutsad tvätt
Smutsgrad Sym-		Material
	[355A]
Supersnabb 1)		För plagg som an-vänts en kort tid
Uppfräsch-ning 1)	—	Endast för upp-fräschning av plagg
Superupp-fräschning 1)	—	Endast för upp-fräschning av några få plagg

1) Vi rekommenderar att du reducerar tvättmängden (se tabellen "Programöversikt").

2) När du väljer den här funktionen visas relevant symbol en kort stund och försvinner sedan omedelbart.

Ändra en tillvalsfunktion eller ett pågående program

Du kan ändra vissa tillvalsfunktioner innan programmet utför dem.

Innan du gör några ändringar måste du ställa maskinen i PAUS-läge genom att trycka på knapp 8 (om du vill ändra funktionen Time Manager måste du avbryta det pågående programmet och välja program och inställningar från början).

Om du vill byta ett pågående program måste du först återställa det. Vrid programväljaren till ○ och sedan till det nya programmet.

Starta det nya programmet genom att trycka på knapp 8 igen. Tvättvattnet i baljan töms inte ut.

Göra paus i ett program

Tryck på knapp 8 för att göra en paus i ett pågående program. Motsvarande gröna kontrollampa börjar att blinka.

Tryck på knappen igen för att fortsätta programmet.

Avbryta ett program

Vrid programväljaren till ○ för att avbryta ett pågående program.

Du kan nu välja ett nytt program.

Öppning av luckan

När programmet har startat (och under Fördröjd start) är luckan låst. Om du behöver

öppna luckan, ställ först maskinen i PAUSläge genom att trycka på knapp 8.

Om symbolen 2.8 försvinner efter några minuter kan luckan öppnas.

Om symbolen 2.8 inte slocknar betyder det att maskinen redan håller på att värma vattnet eller att vattennivån är för hög. Försök inte att öppna luckan med våld!

Om det inte går att öppna luckan, men du behöver öppna den, måste du stänga av ma- skinen genom att vrida programvredet till

O. Efter några minuter kan luckan öppnas. (Kontrollera vattennivån och temperaturen!)

När du har stängt luckan måste du välja program och tillvalsfunktioner på nytt och trycka på knapp 8.

När programmet är klart

Tvättmaskinen stannar automatiskt. Tre blinkande nollor (0.00) visas på displayen och kontrollampan för knappen 8 släcks. Ljudsignaler avges under några minuter.

Om ett program eller en funktion valts där vattnet finns kvar i maskinen i slutet fortsätter symbolen 2.8 att visas för att markera att vattnet måste tömmas ut innan luckan öppnas.

Följ nedanstående instruktioner för att tömma ut vattnet:

1. Vrid programväljaren till ○.
2. Välj tömnings- eller centrifugeringsprogrammet.

3. Reducera vid behov centrifugeringshas- tigheten med relevant knapp.

4. Tryck på knappen 8.

När programmet är klart försvinner symbolen 2.8 och luckan kan öppnas. Vrid programväljaren till ○ för att stänga av maskinen.

Plocka ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti maskinen.

Standby-läge : när programmet är klart aktiveras energisparläge efter några minuter.

Displayens ljusstyrka reduceras. Genom att

trycka på någon knapp går produkten ur energisparläget.

Råd och tips

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: Vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Innan du fyller på tvätt

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet".

Nya färgade plagg kan färga av sig i den första tvätten och bör därför tvättas separat första gången.

Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band.

Ta bort svåra fläckar före tvätten.

Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta.

Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Fläckborttagning

Svåra fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är därför lämpligt att behandla dem före tvätten.

Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar, blötlägg i specialmedel över natten och skrubba sedan med såpa och vatten.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken; Behandla fläcken flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bo-mullsduk.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosa-strukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: fukta med aceton 1), lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citron-syra och skölj. Behandla eventuella fläckres-ter med blekmedel.

Bläck: Beroende på typ av bläck, fukta först tyget med aceton ^1) , sedan med ättiksyra; Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt.

Tjära: behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön.

Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans. Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad.

Alla vanliga maskintvättmedel kan användas i denna maskin:

• Pulvertvättmedel för alla typer av material.
• Pulvertvättmedel för ömtåliga material (max. 60 °C) och ylle.
• Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedlet och eventuella tillsatser måste hållas i rätt fack i tvättmedelsfacket innan programmet startas.

Om flytande tvättmedel används måste ett program utan förtvätt väljas.

Tvättmaskinen har en cirkulationssystem som optimerar användningen av koncentre-rade tvättmedel.

Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-markeringen i tvättmedelsfacket.

Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet.

Följ doseringsanvisningarna från produktens tillverkare.

Använd mindre tvättmedel när:

• du tvättar en mindre mängd
• tvätten är lätt smutsad
- stora mängder skum bildas under tvätten

Vattnets hårdhetsgrad

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets

härdhetsgrad där du bor kan du få från Vattenverket eller de lokala myndigheterna. Om vattnet är medelhårt eller hårt rekommenderar vi att du tillsätter en vattenavhärdare enligt tillverkarens instruktioner. Anpassa mängden tvättmedel om vattnet är mjukt till medelhårt.

Tvättprogram

Program - Max. och Min. temperatur - Program-beskrivning - Max. cantrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
Bomull90° – KallHuvudtvätt – SköljningarCentrifugera vid max. hastighetMax. vikt 8 kg – Reducerad vikt 4 kgVit och färgad bomull (normalt smutsad tvätt).	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERINGFÖRTVÄTT1)EXTRA SKÖLJNINGTIME MANAGER2)	[YSSS]
Syntet60° – KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 4 kg – Reducerad vikt 2 kgSyntet eller blandade material: underkläder, färgade plagg, krympfria skjortor, blusar.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERINGFÖRTVÄTT1)EXTRA SKÖLJNINGTIME MANAGER2)	[DACY]
Fintvätt40° – KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 700 varv/minutMax. vikt kg 4 – Reducerad vikt kg 2Ömtåliga material:akryl, viskos, polyester.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERINGFÖRTVÄTT1)EXTRA SKÖLJNINGTIME MANAGER2)
Program - Max. och Min. temperatur - Program-beskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
Ylle/Handtvätt 40° – KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 1000 varv/minutMax. vikt 2 kgProgram för maskintvättbar ylle såväl som för hand-tvättbar ylle och ömtåliga material med "handtvättsym-bolen".Obs ! Ett enda eller skrymmande plagg kan orsaka obalans. Om produkten inte utför den sista centrifuge-ringsfasen, lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERING	[1000]
Finunderkläder40° – KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 1000 varv/minutMax. vikt 2 kgDetta program är lämpligt för mycket ömtåliga plagg såsom finunderkläder, BH:ar, underkläder etc. Det maximala centrifugeringsvarvtalet reduceras automa-tiskt.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERING	[1000]
SköljningSköljningar – Lång centrifugeringCentrifugera vid max. hastighetMax. vikt 8 kgMed detta program kan du skölja och centrifugera bo-mullsplagg som tvättats för hand. För bättre sköljeffekt väljer du alternativet EXTRA SKÖLJNING. Dessutom utför produkten några ytterligare sköljningar.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERINGEXTRA SKÖLJNING	[1000]
TömningTömning av vattenMax. vikt 8 kgFör tömning av det sista sköljvattnet när tillvalsfunktionen är vald, gör att programmet slutar med vattnet kvar i maskinen.
CentrifugeringTömning och lång centrifugeringCentrifugera vid max. hastighetMax. vikt 8 kgSeparat centrifugering för handtvättade plagg och efter program med tillvalsfunktionen vald, gör att program-met slutar med vattnet kvar i maskinen. Du kan välja och anpassa centrifugeringshastigheten efter typen av ma-terial som tvättas genom att trycka på relevant knapp.	REDUCERAD CENT-RIFUGERING
Program - Max. och Min. temperatur - Program-beskrivning - Max. cantrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
Bomull ekonomi90° - 40°Huvudtvätt – SköljningarCentrifugera vid max. hastighetMax. vikt 8 kgVit och färgäkta bomull .Detta program kan väljas för lätt och normalt smutsade bomullsplagg. Tvättemperaturen reduceras och tvättiden förlängs. Detta ger en bra tvätteffekt och sparar energi.	REDUCERAD CENT-RIFUGERINGNATTPROGRAMSKÖLJSTOPPINGEN CENTRIFU-GERINGFÖRTVÄTT1)EXTRA SKÖLJNING	[GC44][7Y0H][5773]
Filt40° - 30°Huvudtvätt – SköljningarMax. centrifugeringshastighet 700 varv/minutMax. vikt 2,5 kgFör en enstaka tvättbar syntetfilt eller syntettäcke	REDUCERAD CENT-RIFUGERING	[X806][Y182]
Lättstruket60° – KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 1 kgNär detta program väljs tvättas och centrifugeras tvätten försiktigt så att den inte skrynklas. På så sätt underlättas strykningen. Dessutom utför tvättmaskinen några ytterligare sköljningar.	REDUCERAD CENT-RIFUGERINGSKÖLJSTOPPINGEN CENTRIFU-GERINGFÖRTVÄTT1)EXTRA SKÖLJNING	[7H04][4HZD]
14 min.30°Huvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 2 kgKort tvättprogram perfekt för tvätt som bara behöver fräschas upp.	REDUCERAD CENT-RIFUGERINGSKÖLJSTOPPINGEN CENTRIFU-GERING
5 skjortor30°Huvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 1 kgSpecialprogram för lätt smutsade skjortor.	REDUCERAD CENT-RIFUGERINGINGEN CENTRIFU-GERING	[7Y0D]
Cool cleanKallHuvudtvätt – SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 3 kgEtt mycket energisnålt kallvattenprogram för lätt smutsad tvätt av bomull, syntet eller blandmaterial. För det här programmet måste du använda ett tvättmedel som fungerar i kallt vatten.Tips: Vid vattentemperaturer som är lägre än 6 °C kommer maskinen att värmas upp under en kort stund. Tvättmedlet måste doseras med eventuell medföljande eller annat lämpligt doseringsmått (använd den mängd tvättmedel som tillverkaren rekommenderar).	REDUCERAD CENT-RIFUGERINGINGEN CENTRIFU-GERINGSKÖLJSTOPPEXTRA SKÖLJNING	[S446]

Program - Max. och Min. temperatur - Programbeskrivning - Max. cantrifugeringshastighet - Max. tvättmängd - Typ av tvätt

Tillval Tvättmedelsfack

O = AV

För att avbryta det pågående programmet eller för att stänga av maskinen.

1) Om flytande tvättmedel används måste ett program utan FÖRTVÄTT väljas.
2) Om du väljer funktionen Supersnabb genom att trycka på knapparna 9 rekommenderar vi att du minskar den maximala tvättmängden enligt tabellen. Full tvättmängd är möjlig, men då med något sämre tvättresultat. Om du väljer funktionen Uppfräschning eller Superuppfräschning rekommenderar vi att du minskar tvättmängden ännu mer.

Underhåll och rengöring

Varning Du måste koppla loss maskinen från eluttaget innan du utför någon form av rengöring eller underhåll.

Avkalkning

Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avkalkningsmedel i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från medlets tillverkare. Det förebygger kalkavlagringar i maskinen.

Efter varje tvätt

Låt luckan stå öppen en stund. Detta motverkar mögelbildning och unken lukt inuti maskinen. Genom att låta luckan stå öppen efter tvätt förlänger du också lucktätningens livslängd.

Underhållstvätt

När man använder tvättprogram med låga temperaturer kan det bli beläggningar av oli- ka restämnen inuti trumman.

Vi rekommenderar därför att en underhållstvätt körs med jämna mellanrum.

För att köra en underhållstvätt:

• Kontrollera att trumman är tom.
• Välj det varmaste bomullsprogrammet.
• Använd en normal mängd tvättmedel och ett pulvertvättmedel med biologiska egenskaper.

Utvändig rengöring

Använd endast såpvatten för att rengöra ma- skinens hölje och eftertorka noga.

Viktigt Använd inte denaturerad sprit, lösningsmedel eller liknande produkter för rengöring av utsidan.

Rengöring av tvättmedelsfacket

Tvättmedelsfacket skall rengöras med jämna mellanrum.

Rengör regelbundet de olika avdelningarna i facket.

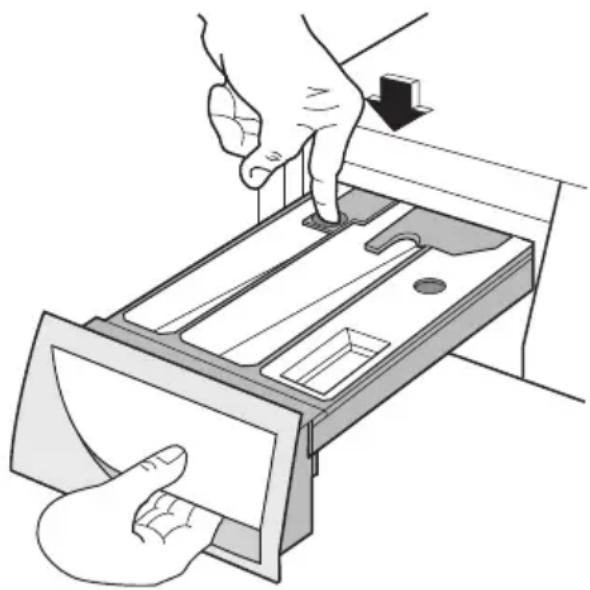

Avlägsna facket genom att trycka ned spärren och dra facket utåt.

Spola facket under rinnande vatten för att få bort rester av pulvertvättmedel.

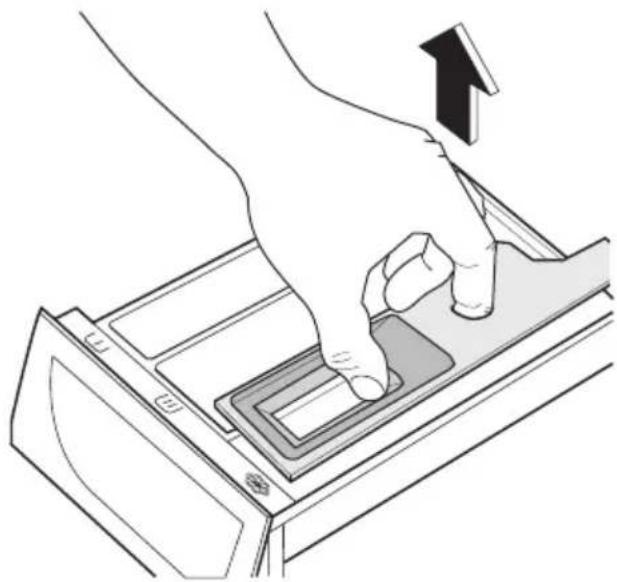

För att underlätta rengöringen bör du ta bort överdelen på tillsatsfacket. Rengör alla delar med vatten.

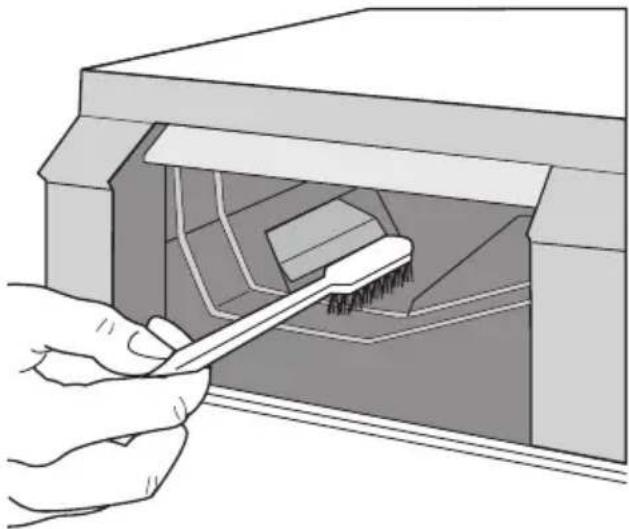

Rengör tvättmedelsfackets utrymme med en borste.

Rostavlagringar kan förekomma i trumman beroende på främmande rostande föremål i tvätten eller på att kranvattnet innehåller järn.

Viktigt Rengör inte trumman med sura avkalkningsmedel, skurpulver som innehåller klor eller stålull.

1. Ta bort rostavlagringar på trumman med rengöringsmedel för rostfritt stål.
2. Kör ett tvättprogram utan tvätt för att få bort eventuella rester av alla rengöringsmedel.
   Program: kort bomullsprogram vid maximal temperatur och tillsätt cirka 1/4 mått med tvättmedel.

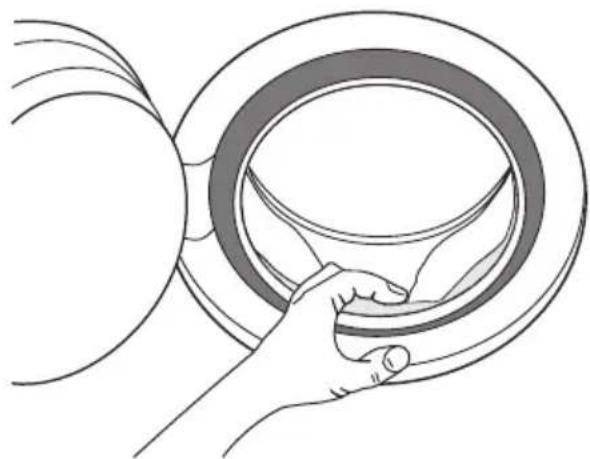

Luckans tätning

Kontrollera luckans tätning då och då och ta bort smuts och skräp som kan ha fastnat i vecket.

Inspektera pumpen regelbundet och särskilt om

• hushållsapparaten inte töms och/eller inte centrifugerar
• hushållsapparaten låter konstigt under tömningen (Det kan bero på att föremål som säkerhetsnålar, mynt eller liknande blockerar pumpen.)
• ett problem med tömningen av vatten har upptäckts (se avsnittet "Om maskinen inte fungerar" för mer information).

Varning Stäng av hushållsapparaten och ta bort nätkontakten från uttaget innan du öppnar pumpluckan.

Gör på följande sätt:

1. Koppla loss hushållsapparaten från elut- taget.
2. Vänta vid behov tills vattnet har svalnat.

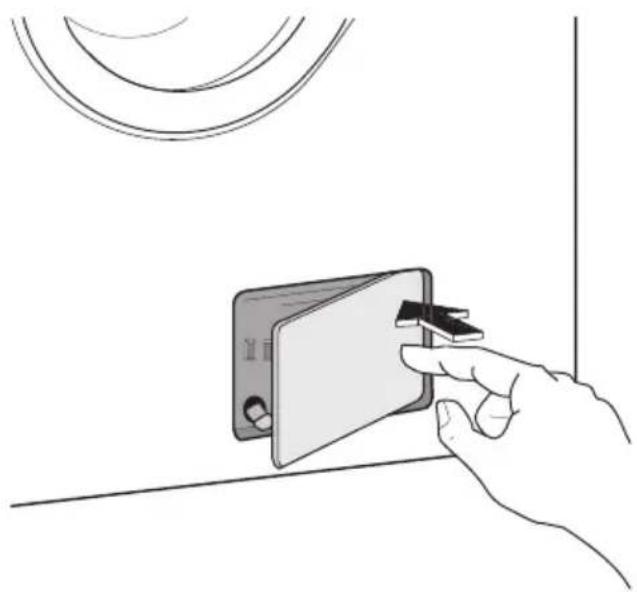

3. Öppna pumpluckan.

1. Placera en behållare nära pumpen för att samla upp eventuellt spill.

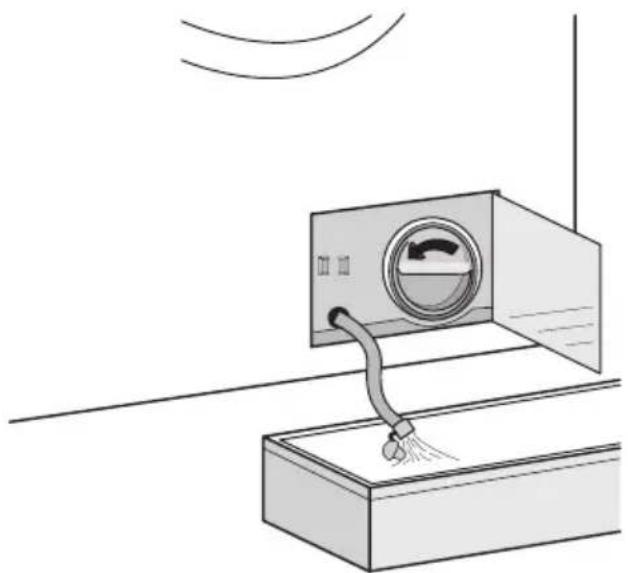

2. Dra ut nödtömningsslangen, placera den i behållaren och ta ur proppen.

1. När inget mer vatten kommer ut, skruva loss pumplocket genom att vrida det moturs och ta ut filtret. Använd en tång om det behövs. Ha alltid en trasa till hands för att torka upp vattenspill när du tar bort locket.

Rengör filtret under vatten för att ta bort eventuellt ludd.

1. Ta bort främmande föremål och ludd från filtret och från pumphjulet.

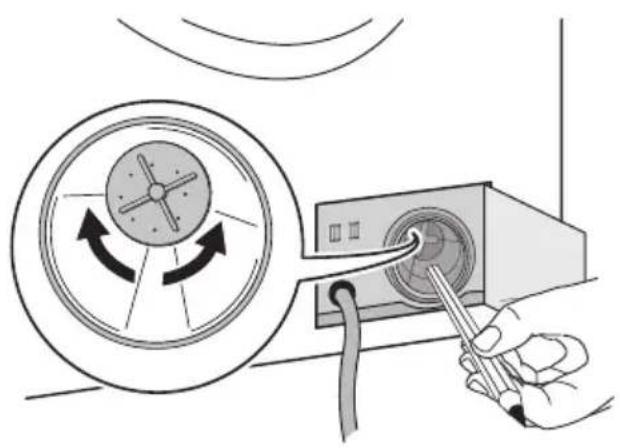

1. Kontrollera noggrant att pumphjulet snurrar (det snurrar ryckigt). Om det inte snurrar kontaktar du serviceavdelningen.

1. Sätt tillbaka proppen i nödtömnings- slangen och sätt tillbaka slangen på sin plats.
2. Byt ut filtret i pumpen genom att sätta i det ordentligt i skenorna. Skruva fast pumplocket ordentligt genom att vrida det medurs.

När hushållsapparaten är i drift kan det under vissa tvättprogram finnas hett vatten i pumpen.

Avlägsna aldrig pumplocket när ett tvättprogram pågår. Vänta alltid tills hushållsapparaten har avslutat programmet och tvätten har plockats ur. När du sätter tillbaks pumplocket måste du skruva fast det ordentligt så att det inte läcker och så att inte barn kan skruva loss det.

Om du märker att det tar längre tid än vanligt för maskinen att ta in vatten, kontrollera att filtret i tilloppsslangen inte är blockerat.

1. Stäng vattenkranen.

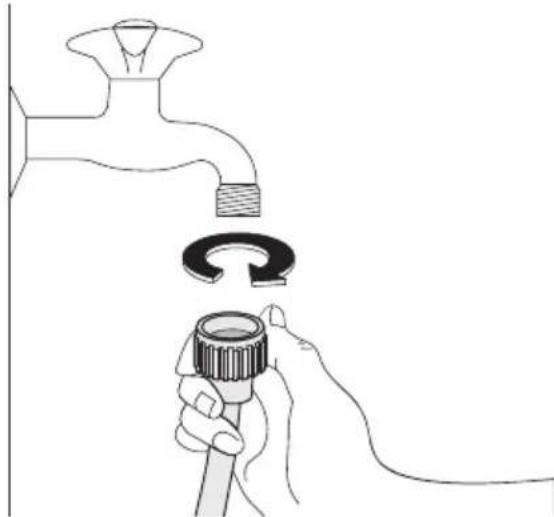

2. Skruva loss tilloppsslangen.

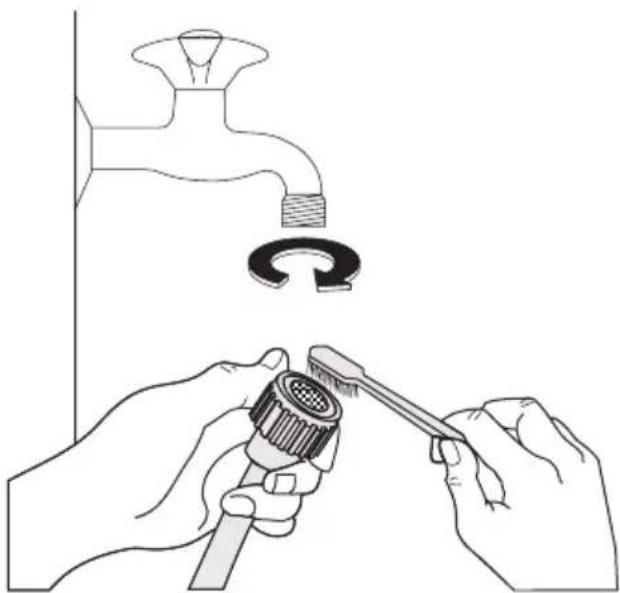

3. Rengör filtret i slangen med en hård bors- te.

1. Skruva tillbaka slangen på kranen.
2. Skruva loss slangen från maskinen. Ha en trasa till hands eftersom det kan rinna ut lite vatten.

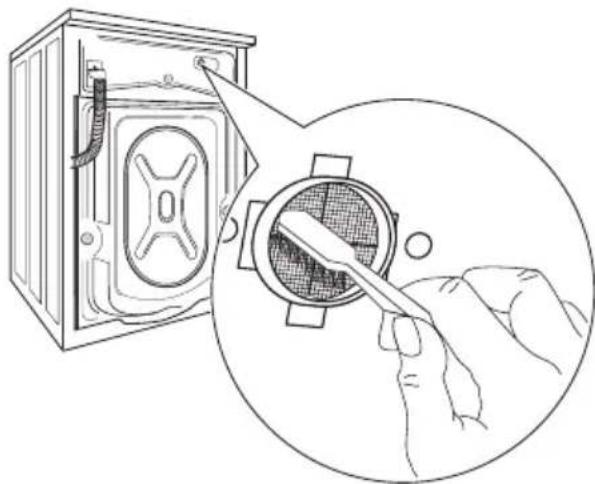

3. Rengör filtret i ventilen med en hård bors- te eller en trasa.

1. Skruva tillbaka slangen på maskinen och kontrollera att anslutningen är tät.
2. Öppna vattenkranen.

Nödtömning

Gör så här för att tömma maskinen om vattnet inte töms ut:

1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Vänta vid behov tills vattnet har kallnat.
4. Öppna pumpluckan.
5. Ställ en skål på golvet. Dra ut nödtömningspluggen ur filterlocket. Vattnet skall tömmas ut i skålen genom självfall. Sätt tillbaka nödtömningspluggen på filterlocket när skålen är full. Töm skålen. Upp-

repa proceduren tills inget mer vatten rinner ut.

1. Rengör vid behov pumpen enligt tidigare beskrivning.
2. Skruva fast nälfällan igen och stäng luckan.

Åtgärder vid frysrisk

Följ anvisningarna nedan om maskinen står på en plats där det finns risk att temperaturen sjunker under 0 °C:

1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Skruva loss tilloppsslangen.
4. Placera änden av tilloppsslangen i en skål på golvet, öppna nödtömningspluggen och låt vattnet rinna ut.
5. Sätt tillbaka nödtömningspluggen i filtret och skruva fast tilloppsslangen på plats.
6. Innan du sätter på maskinen, kontrollera att rumstemperaturen är över 0 °C.

Om maskinen inte fungerar

Vissa problem beror på bristande underhåll eller förbiseenden och som enkelt kan lösas utan att tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning.

När maskinen används kan det hända att den röda kontrollampan vid knapp 8 blinkar och att en av följande larmkoder visas på displayen samtidigt som en ljudsignal avges var 20:e sekund för att markera att maskinen inte fungerar:

• E10 : Problem med vattenförsörjningen.
• E20 : Problem med tömningen av vatten.
• E40 : Luckan öppen.

När problemet har åtgärdats, tryck på knapp 8 för att fortsätta programmet. Kontakta vår lokala serviceavdelning om problemet kvars-tår efter alla kontroller.

Problem Möjlig orsak/lösning
Tvättmaskinen startar inte.	Luckan är inte stängd.E40Stäng luckan ordentligt.Stickkontakten sitter inte ordentligt i eluttaget.Sätt i stickkontakten i eluttaget.Eluttaget är strömlöst.Kontrollera den elektriska installationen i ditt hem.Säkringen har gått.Bytutsäkringen.Programväljaren är inte rätt inställd och knappen8har inte tryckts in.Vrid på programväljaren och tryck på knappen8igen.Funktionen för fördröjd start har valts.Avbryt startfördröjningen om tvätten skall tvättas omedelbart.Barnlåset är aktiverat.Inaktivera barnlåset.
Maskinen fylls inte med vatten:	Vattenkranen är stängd.E10Öppna vattenkranen.Tilloppsslangen är klämd eller vikt.E10Kontrollera anslutningen av tilloppsslangen.Filtret i tilloppsslangen är igentäppt.E10Rengör filtret i tilloppsslangen.Luckan är inte stängd ordentligt.E40Stäng luckan ordentligt.
Maskinen fylls med vatten, men töms sedan omedelbart.	Tömningsslangens ände sitter för lågt.Se avsnittet om tömning av vatten.
Maskinen töms och/ellercentrifugerar inte.	Tömningsslangen är klämd eller vikt.E20Kontrollera anslutningen av tömningsslangen.Tömningsfiltret är igentäppt.E20Rengör tömningsfiltret.En funktion eller ett program som slutar utan centrifugering eller utanatt vattnet pumpas ut har valts.Välj tömnings- eller centrifugeringsprogrammet.Tvätten är inte jämnt fördelad i trumman.Omfördela tvätten i trumman.
Det är vatten på golvet.	För mycket tvättmedel eller fel typ av tvättmedel har använts (detbildas för mycket skum).Minska mångden tvättmedel eller använd ett annat tvättmedel.Kontrollera om någon av tilloppsslangens kopplingar läcker. Det ärinte alltid så enkelt att se detta eftersom vattnet rinner ned längsslangen. Kontrollera och se om fukt förekommer.Kontrollera anslutningen av tilloppsslangen.Tömnings- eller tilloppsslangen är skadad.Byt ut slangen mot en ny.Proppen i nödtömningsslangen har inte satts dit eller filtret har inteskruvats in ordentligt efter rengöring.Sätt tillbaka proppen i nödtömningsslangen eller skruva in filtret helt.
Otilfredsställande tvättresultat:	För lite tvättmedel eller ett olämpligt tvättmedel har använts.Öka mångden tvättmedel eller använd ett annat tvättmedel.Envisa fläckar har inte behandlats före tvätten.Använd produkter som finns i handeln för att behandla svårafläckar.Fel temperatur var inställd.Kontrollera att du har ställt in rätt temperatur.För stor tvättmängd:Minska tvättmängden.
Luckan går inte att öppna.	Programmet pågår fortfarande.Vänta tills tvättprogrammet är klart.Lucklåset har inte frigjorts ännu.Vänta tills symbolen → har släckts.Det är vatten i trumman.Välj ett program för tömning eller centrifugering för att tömma utvattnet.
Maskinen vibrerar eller bullrar.	Transportbultarna och förpackningsmaterialet har inte tagits bort.Kontrollera att hushållsapparaten är korrekt installerad.Stödfötterna har inte justerats.Kontrollera att hushållsapparaten står i våg.Tvätten är inte jämnt fördelad i trumman.Omfördela tvätten i trumman.Det kanske är väldigt lite tvätt i trumman.Lägg i mer tvätt i trumman.
Centrifugeringen börjar sent eller maskinen centrifugerar inte alls.	Elektroniken har känt av obalans i trumman eftersom tvätten är ojämnt fördelad. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering åter fungerar. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifuge-ringsprogrammet.Omfördela tvätten i trumman.För liten tvättmängd.Lägg i fler plagg, omfördela tvätten för hand och välj sedan cent-rifugeringsprogrammet.
Maskinen låter konstigt.	Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor ger en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar maskinens stabilitet.
Det syns inget vatten i trum-man:	Maskiner baserade på modern teknik arbetar på ett mycket ekono-miskt sätt med mycket lite vatten utan att tvättresultatet försämras.

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Anteckna maskinens modell, serienummer och in-köpsdatum innan du ringer: serviceavdelningen kommer att fråga efter dessa uppgifter.

Mått Bredd		60 cm
	Höjd	85 cm
	Djup	60 cm
	Djup (totala mått)	63 cm
Elektrisk anslutningNätspänning – Total effekt –Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant.
Vattentryck Min	Max	0,05 MPa0,8 MPa
Max. tvättmängd Bomull 8 kg
Centrifugeringshastighet Max 1600 varv/minut

Förbrukningsvärden

Program Energiförbrukning (kWh)	Vattenförbrukning (liter)	Programtid (minuter)
Vit bomull 90° 2.5 62		Se displayen på kon-trollpanelen om du vill se programmets varaktighet.
Bomull 60° 1.7 63
Energisparprogram för bomull 60° 1)	1.20 57
Bomull 40° 0.97 62
Syntet 40° 0.55 51
Fintvätt 40° 0.53 68
Ylle/handtvätt 30° 0.32 64

1) Energisparprogrammet för bomull vid 60 °C med en tvättmängd på 8 kg är referensprogram för de uppgifter som anges på energietiketten enligt standard EEG 92/75.
i De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen.

Installation

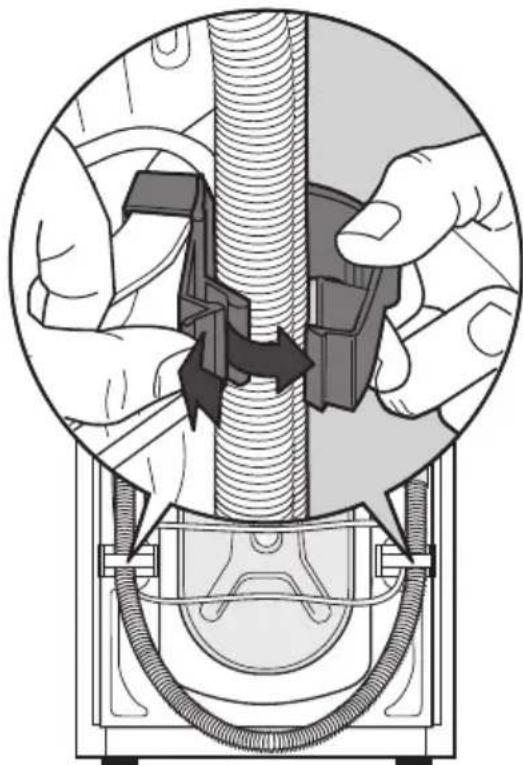

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används.

Vi rekommenderar att du sparar alla transportdelar så att de kan återmonteras om maskinen behöver transporteras igen.

1. När du har avlägsnat allt förpackningsmaterial, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen som maskinen står på.

1. Lossa nätkabeln, tilloppsslangen och tömningsslangen från hållarna på ma- skinens baksida.

1. Öppna luckan och avlägsna polystyrenstycket som sitter vid lucktätningen.

1. Sätt i plastpluggar i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.


Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör väggen eller annan inredning. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en självlåsande mutter, men maskinen MÅSTE stå stadigt och i våg. Kontrollera vid behov inställningen med ett vattenpass. Erforderliga justeringar kan göras med en skruvnyckel. En noggrann avvägning

förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift.

Försiktighet Försök aldrig korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen.

Varning Den här produkten måste anslutas till en kallvattenledning.

1. Anslut medföljande tilloppsslang till en kran som har en 3/4" kopplingsgänga. Använd alltid slangen som medföljer maskinen.

Viktigt Använd inte slangen till din gamla maskin för att ansluta till vattenledningen.

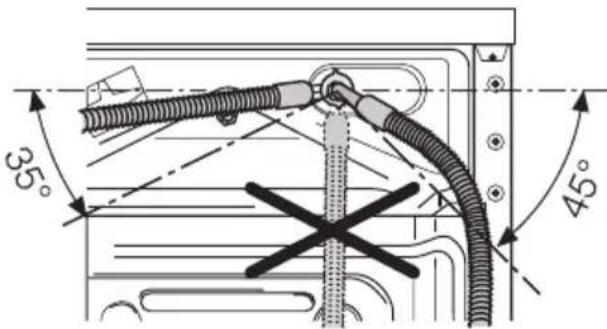

1. Den andra änden av tilloppsslangen som ansluter till maskinen kan vridas såsom visas i figuren. Rikta inte tilloppsslangen nedåt.

Vinkla slangen åt vänster eller höger be- roende på var vattenkranen sitter.

35° 45°

1. Lossa ringmuttern för att justera slangens läge. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.

Tilloppsslangen får inte förlängas. Om den är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning.

Viktigt Innan maskinen ansluts till en ny vattenledning eller till en ledning som inte har använts på länge, spola först ut en stor mängd vatten för att ta bort avlagringar som kan ha ansamlats i ledningen.

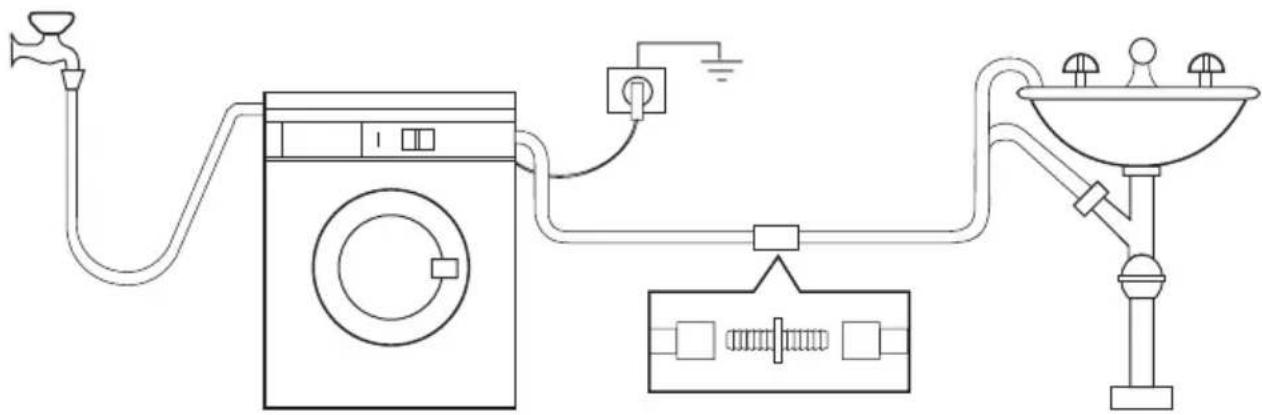

Avlopp

Ändan på tömningsslangen kan placeras på tre sätt.

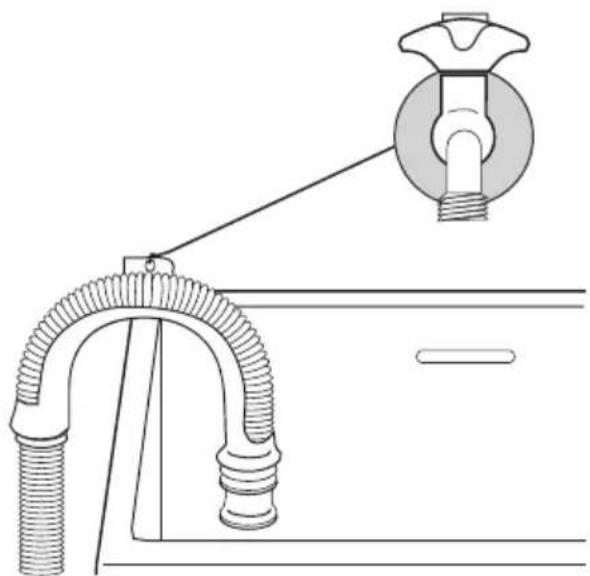

- Hakad över kanten på en vask med hjälp av plastböjen som medföljer maskinen. Se till att slangen inte kan lossna medan maskinen tömmer. Bind fast den vid kranen eller fäst den på väggen.

• Till en förgrening på ett handfats avloppsrör. Förgreningen måste sitta ovanför vattenlåset så att böjen är minst 60 cm över golvet.
• Direkt ansluten till ett avloppsrör på minst 60 cm och ej över 90 cm höjd. Än-

den på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets innerdiameter måste vara större än tömningsslangens ytterdiameter. Tömningsslangen får inte klämmas eller vikas.

Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos ditt lokala servicecenter.

Elektrisk anslutning

Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant.

Kontrollera att elnätet i ditt hem klarar den maximala belastning som krävs, även med hänsyn till andra apparater som är anslutna till samma nätkrets i ditt hushåll.

Anslut maskinen till ett jordat eluttag.

Tillverkaren ansvarar inte för personskador eller materiella

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala

skador som uppstår till följd av att ovanstående säkerhetsåtgärder inte har följts.

Nätkabeln måste vara lätt att komma åt när maskinen har installerats.
Om hushållsapparatens nätkabel behöver bytas ut måste detta utföras av vår serviceavdelning.

myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Material som är märkta med symbolen ↗ är återanvändbara.

PE<=polyeten PS<=polystyren PP<=polypropylen Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Ekologiska tips

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips:

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. (Du skyddar då även miljön!).

• Maskinen arbetar mer ekonomiskt om trumman är helt fylld.

• Med en bra förbehandling kan fläckar och begränsad smuts tas bort; Tvätten kan då tvättas vid en lägre temperatur.

• Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se
