BRUKSANVISNING EWF1696CWW ELECTROLUX

SV Tvättmaskin Bruksanvisning

INNEHÅLL

1. SÄKERHETSINFORMATION....3

2. SÄKERHETSINSTRUKTIONER....4

3. PRODUKTBESKRIVNING....6

4. KONTROLLPANELEN....6

5. PROGRAM 8

6. FÖRBRUKNINGSVÄRDEN....10

7. TILLVALSFUNKTIONER....11

8. INSTÄLLNINGAR.... 13

9. INNAN FÖRSTA ANVÄNDNING....14

10. DAGLIG ANVÄNDNING.... 14

11. RÅD OCH TIPS.... 18

12. SKÖTSEL OCH RENGÖRING.... 19

13. FELSÖKNING....22

14. NÖDÖPPNING AV LUCKAN....25

15. TEKNISKA DATA.... 26

VI TÄNKER PÅ DIG

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

⚠️ Varningar/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Barn under 3 år får ej vistas i närheten av den här apparaten när den är igång.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- Tvättmedel ska förvaras utom räckhåll för barn.

- Barn och husdjur måste hållas borta från produkten när luckan är öppen.

- Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Ändra inte produktens specifikationer.

- Överskrid inte den angivna maximala tvättmängden 9 kg (se avsnittet "Programöversikt").

- Vattentrycket under drift vid vatteningångspunkten från utloppsanslutningen måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa).

- Ventilationsöppningarna i botten (om tillämpligt) får ej täppas igen av en matta eller annat som ligger på golvet.

• Apparaten måste anslutas till vattenledningsnätet med hjälp av de nya medföljande slangsatserna, eller andra nya slangsatser som tillhandahålls av auktoriserat servicecenter.
  • Gamla slanguppsättningar får inte återanvändas.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Använd inte högtrycksvattenspray och/eller ånga för att rengöra apparaten.
• Rengör produkten med en våt trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

• Ta bort förpackningen och transportbultarna.
- Förvara transportbultarna på ett säkert ställe. Om apparaten ska flyttas i framtiden måste de sättas dit igen för att låsa trumman för att förhindra inre skador.
- Var alltid försiktig när apparaten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
- Installera eller använd inte en skadad produkt.
- Följ installationsinstruktionerna som följer med produkten.
- Installera och använd inte produkten på en plats där temperaturen understiger 0°C eller där den utsätts för väder och vind.
- Golvytan där apparaten ska installeras måste vara plan, stabil, värmebeständig och ren.
- Kontrollera att luft kan cirkulera mellan produkten och golvet.

• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och golvet.
• Installera inte produkten där luckan inte kan öppnas helt.
• Placera inte en behållare för uppsamling av vattenläckage under produkten. Kontakta auktoriserat servicecenter för att kontrollera vilka tillbehör som kan användas.

2.2 Elektrisk anslutning

• Produkten måste jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Ta inte i anslutningssladden eller stickkontakten med våta händer.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning av nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.

2.4 Användning

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

- Denna produkt är endast avsedd för hushållsbruk.

• Följ säkerhetsanvisningarna på tvättmedelspaket.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.
• Se till att alla metallföremål avlägsnas från tvätten.
• Vidrör inte glasluckan medan ett program är i drift. Glaset kan bli hett.

2.5 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget och vattentillförseln.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i trumman.
• Kassera produkten i enlighet med lokala föreskrifter för avyttring från WEEE (Waste Electrical and Electronic Equipment).

3. PRODUKTBESKRIVNING

3.1 Översikt över produkten

1 2 3 4 5 6 7

1 Toppskiva
2 Tvättmedelsfack
3 Kontrollpanel
4 Luckhandtag
5 Typskylt
6 Filter till tömningspump
7 Fötter för att få maskinen i våg

3.2 Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktoriserade återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna.

Läs noga igenom anvisningarna som medföljer tillbehöret.

4. KONTROLLPANELEN

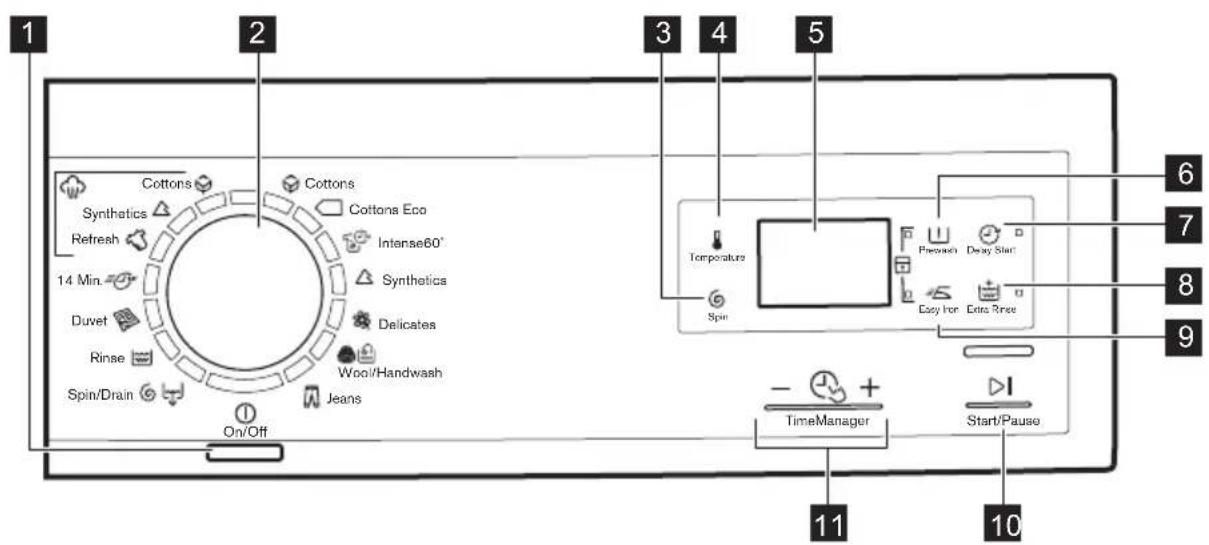

4.1 Beskrivning av kontrollpanelen

1 2 3 4 5 6 7 8 9 Cottons Cottons Eco Synthetics Refresh Intense60° Synthetics Delicates Duvet Rinse Wool/Handwash Spin/Drain Jeans On/Off TimeManager Start/Pause Spine

1 Strömbrytare På/Av Ⓐ(On/Off)
2 Programvred

3 Touch-kontroll för reducerad centrifugering (Centrif.)

4 Touch-kontrollen Temperatur (Temperatur)
5 Display
6 Touch-kontrollen Förtvätt (Förtvätt)
7 Touch-kontrollen Födröjd start (Födröjd start)
8 Touch-kontrollen Extra sköljning (Extra sköljning)

9 Touch-kontrollen Lättstruket (Lättstruket)
10 Touch-kontrollen Start/Paus ▷ || (Start/Paus)
11 Touch-kontrollen Time Manager - 📋 + (Time Manager)

4.2 Display

A B C D 60 2.05 dB 1000 G F E

A. Temperaturområdet:
88: Temperaturindikator -- : Indikator för kallt vatten
B.: Time Manager-kontrollampa.
C. Tidområdet:

• 1.25: programmets längd
• : fördröjd start
• : Iarmkoder
• : felmeddelande
• 0: när programmet är klart.

D. : indikator för Barnlås.

E. Tvättindikatorer:

• : tvattfas
•: sköljas
• : centrifugeringsfas
• : ângfas
• : funktionen permanent extra sköljning.

F. Centrifugeringsområdet:

• : indikator för centrifugeringshastighet
• : indikator för ingen centrifugering
• indikator för sköljstopp
• : indikator för extra tyst.

G. : indikator för Lucklås

5. PROGRAM

5.1 Programöversikt

Program Temperaturvariation	Max. tvättmängdMax. centrifu-geringshastigh-et	Programbeskrivning(Typ av tvätt och smuts)
Tvättprogram
	9 kg1600 varv/minut	Vit och färgad bomull. Normal smuts och lätt smuts.
	9 kg1600 varv/minut	Vit bomull och färgäkta bomull. Normalt smutsad tvätt. Energiförbru-kningen minskar och programmets tvättfas förlängs.
	5 kg1600 varv/minut	Komplett program för bomullsplagg med bra tvättresultat på kort tid.
	4 kg1200 varv/minut	Syntetplagg eller blandade materi-al. Normalt smutsad tvätt.
	4 kg1200 varv/minut	Ömtåliga material som akryl, vis-kos, polyester. Normalt smutsad tvätt.
	2 kg1200 varv/minut	Ylle som går att tvätta i maskinen, handtvättbar ylle och ömtåliga ma-terial med symbolen "handtvätt". 2)
	9 kg1200 varv/minut	Denim- och jerseyplagg. Även för plagg i mörka färger.
	9 kg1600 varv/minut	För att centrifugera tvätten och tömma ut vattnet i trumman. Alla material förutom ylle och ömtåliga material.
	9 kg1600 varv/minut	För att skölja och centrifugera tvätten. Alla material, förutom ylle och mycket ömtåliga material. Minska centrifuger-ingshastigheten efter typ av tvätt.
	3 kg800 varv/minut	Specialprogram för en syntetfilt, ett täcke, ett sängöverkast etc.
	1.5 kg800 varv/minut	Syntet och blandade material. Lätt smutsad tvätt och plagg som ska frä-schas upp.
ProgramTemperaturvariation	Max. tvätt-mängdMax. centrifu-geringshastigh-et	Programbeskrivning(Typ av tvätt och smuts)
Ångprogram4)
Ånga kan användas för tvätt som torkat, tvättats eller använts en gång. Dessa pro-gram kan reducera skrynklor och dålig lukt och göra tvätten mjukare.
Använd inget tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på platsen.
Ångprogram innehåller inte någon hygientvätt.
Välj inte ångprogrammet för den här typen av plagg:
• Plagg som ska tvättas i temperaturer lägre än 40 °C.
• Plagg där etiketten med skötselråd inte specificerar att de lämpar sig för torktum-ling.
• Alla plagg med delar av plast, metall, trä eller liknande.
Uppfräschning	1,5 kg Ångprogram för bomulls- och syntet-plagg. Den här cykeln tar bort lukter från tvätten.5)
Syntettvätt	1,5 kg Ångprogram för syntetplagg. Det här programmet hjälper till att göra tvätten mindre skrynklig.
Vit-/Kulörtvätt	1,5 kg Ångprogram för bomull. Det här pro-grammet hjälper till att göra tvätten mindre skrynklig.

1) Standardprogram för energimärkningens förbrukningsvärden. Enligt bestämmelsen 1061/2010 är dessa program "Standardprogram 60°C Vit-/Kulörtvätt" och "Standardprogram 40°C Vit-/Kulörtvätt". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad tvätt.

Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.

2) Under det här programmet roterar trumman sakta för en skonsam tvätt. Det kan verka som om trumman roterar felaktigt eller inte roterar alls.

3) Ställ in centrifugeringshastigheten. Se till att den är anpassad för tygets material som tvättas. Om du ställer in funktionen Ingen centrifugering är tömningsfasen den enda tillgängliga.

4) Om du väljer ett ångprogram med torr tvätt, kan den vara fuktig i slutet av programmet. Det är bättre att exponera plaggen för frisk luft i ca 10 minuter så att fuktigheten torkar. När programmet är klart tar du snabbt ut tvätten ur trumman. Efter ett ångprogram kan kläderna behöva strykas ändå, men det går mycket lättare.

5) Ånga tar inte bort lukter från djur.

Programfunktioner kompatibilitet

1) Ställ in centrifugeringshastigheten. Se till att den är anpassad för tygets material som tvättas. Om du ställer in funktionen Ingen centrifugering är tömningsfasen den enda tillgängliga.

5.2 Woolmark Apparel Care - Grön

Maskinens ylleprogram har godkänts av Woolmark Company för tvätt av maskintvätt av ylleplagg märkta som "handtvätt", under förutsättning att plaggen tvättas enligt anvisningarna från tillverkaren av denna tvättmaskin. Följ anvisningarna på klädvårdsetiketten för torkning och andra tvättanvisningar. M1361

I Storbritannien, Irland, Hong Kong och Indien är Woolmark-symbolen ett certifieringsmärke.

6. FÖRBRUKNINGSVÄRDEN

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan påverka uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Vid programstart visar displayen varaktighetsprogrammet för maxvikten. Under tvättfasen blir programmets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Vit-/Kulörtvätt 60 °C med maxvikt 9 kg, så överskrider programmet 2 timmar. Om vikten däremot är 1 kg så är programmet klart på mindre än en timme). När apparaten räknar ut programmets längd så blinkar en lampa i displayen.

Program Tvätt-	mängd(kg)	Energiför-brukning(kWh)	Vattenför-brukning(liter)	Ungefärlig programtid(minuter)	Åter-stående fukt (%)1)
Vit-/Kulörtvätt60°C	9 1,55 87 220 44
Vit-/Kulörtvätt40°C	9 0,97 87 205 44
Syntettvätt 40°C 4 0,72 55 155 35
Fintvätt 40°C 4 0,60 59 89 35
Ylle/ Handtvätt30°C2)	2 0,35 58 60 30
Vanliga bomullsprogram
Standard 60°CVit-/Kulörtvätt	9 0,640 57 226 44
Standard 60°CVit-/Kulörtvätt	4.5 0,349 41 185 44
Standard 40°CVit-/Kulörtvätt	4.5 0,347 40 199 44
1)När centrifugeringen är klar.2) Finns ej för vissa modeller.

Av-läge (W) Kvar på-läge (W)

0.48 0.48

Informationen i tabellen ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

7. TILLVALSFUNKTIONER

7.1 Temperatur

Ställ in den här funktionen för att ändra den inställda temperaturen.

Indikator = -kallt vatten.

Displayen visar den inställda temperaturen.

7.2 Centrif. ©

Med den här funktionen kan du sänka den förinställda centrifugeringshastigheten.

På displayen visas indikatorn för den inställda hastigheten.

Tillvalscentrifugeringsfunktioner: No Spin

• Ställ in den här funktionen för att ta bort alla centrifugeringsfaser.
• Ställ in den för mycket ömtåliga plagg.
• Sköljfasen använder mer vatten för vissa tvättprogram.
• På displayen visas indikatorn . - - -

Rinse Hold

• Ställ in den här funktionen för att förhindra att tvätten skrynklar.
• Tvättprogrammet stannar med vattnet i trumman. Trumman roterar regelbundet för att undvika att tvätten skrynklas.
• Luckan förblir låst. Du måste tömma ut vattnet för att kunna låsa upp luckan.
• På displayen visas indikatorn .

Se "När programmet är klart" för tömning av vattnet.

Extra Silent

• Ställ in den här funktionen för att ta bort alla centrifugeringsfaser och för att utföra en tyst tvätt.
• Sköljfasen använder mer vatten för vissa tvättprogram.
• Tvättprogrammet stannar med vattnet i trumman. Trumman roterar regelbundet för att undvika att tvätten skrynklas.
• Luckan förblir låst. Du måste tömma ut vattnet för att kunna låsa upp luckan.
• På displayen visas indikatorn .

Se "När programmet är klart" för tömning av vattnet.

7.3 Förtvätt

Med den här funktionen kan du lägga till en förtvättsfas till ett tvättprogram.

Använd den här funktionen för hårt smutsad tvätt.

När du ställer in den här funktionen ökar programmets längd.

Kontrollampan tänds.

7.4 Fördröjd start

Med den här funktionen kan du senarelägga starten av ett program med 30 minuter till 20 timmar.

På displayen visas tillhörande indikator.

7.5 Extra sköljning

Med den här funktionen kan du lägga till några sköljningar till ett tvättprogram.

Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden där vattnet är mjukt.

Kontrollampan tänds.

7.6 Easy Iron (Lättstruket)

Produkten tvättar och centrifugerar tvätten skonsamt för att förhindra att den skrynklar sig.

Produkten sänker centrifugeringshastigheten, använder mer vatten och anpassar programlängden till typen av tvätt.

Kontrollampan tänds.

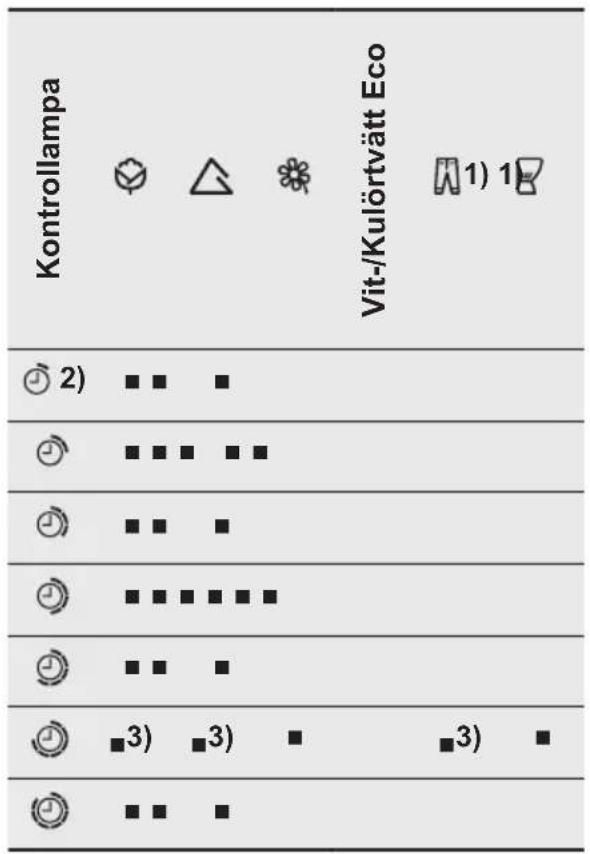

7.7 Time Manager—

När du ställer in ett tvättprogram visas standardlängden på displayen.

Tryck på eller för att minska eller öka programlängden.

Time Manager är endast tillgänglig med programmen i tabellen.

1) I förekommande fall.
2) Kortast: för att fräscha upp tvätten.
3) Förinställd programtid.
4) Längst: Energiförbrukningen sänks om programlängden ökas gradvis. Den optimerade uppvärmningsfasen sparar energi och den längre programlängden ger samma tvättresultat (speciellt för normalt smutsad tvätt).

8. INSTÄLLNINGAR

8.1 Barnlås

Med den här funktionen kan du förhindra att barnen leker med kontrollpanelen.

- Aktivera/avaktivera funktionen genom att trycka på och samtidigt tills kontrollampan tänds/släcks.

• Efter att du tryckt på ▷II: alternativen och programvredet är låsta.
• Innan du trycker på ▷‖: Produkten startar inte.

8.2 Permanent inställning av extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på

permanent när du ställer in ett nytt program.

- Aktivera/avaktivera funktionen genom att trycka på och samtidigt tills kontrollampan lands/släcks.

8.3 Ljudsignaler

Ljudsignalen låter när:

- När programmet är klart. - När ett fel har uppstått på produkten.

Avaktivera/aktivera ljudsignalerna genom att trycka på och samtidigt i 6 sekunder.

Om du avaktiverar ljudsignalerna fortsätter de att låta när det är fel på produkten.

9. INNAN FÖRSTA ANVÄNDNING

1. Häll en liten mängd tvättmedel i facket för tvättfasen.
2. Ställ in och starta ett program för bomull vid högsta temperaturen utan tvätt.

Detta tar bort all möjlig smuts från trumman och baljan.

10. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

10.1 Fylla på tvätt

1. Öppna luckan till produkten
2. Lägg in tvätten i trumman, ett plagg i taget.
3. Skaka plaggen innan du lägger in dem i produkten.
   Lägg inte i för mycket tvätt i trumman.
4. Stäng luckan ordentligt.

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

10.2 Använda tvättmedel och andra medel

1. Mät upp tvätt- och sköljmedel.
2. Lägg tvättmedlet och sköljmedlet i facken.
3. Stäng tvättmedelslädan försiktigt

10.3 Tvättmedelsfack

FÖRSIKTIGHET!

Använd endast tvättmedel som är avsedda för tvättmaskiner.

Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

Tvättmedelsfack för förtvättsfasen.

Tvättmedelsfack för tvättfasen.

Fack för flytande tillsatser (sköljmedel, stärkelse)

Flik för pulvertvättmedel eller flytande tvättmedel.

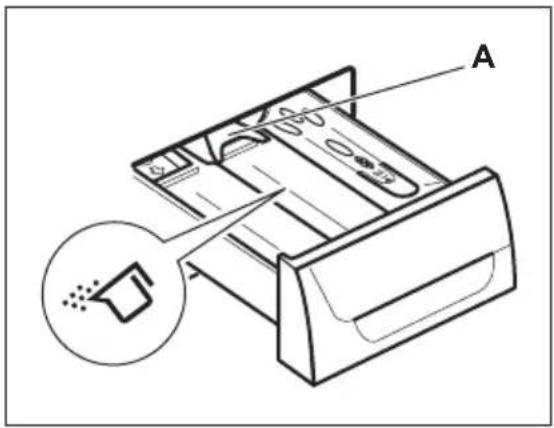

10.4 Flytande eller pulvertvättmedel

1.

• Position A för pulvertvättmedel (fabriksinställning).
• Position B för flytande tvättmedel.

När du använder flytande tvättmedel:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än till maxnivån.
• Ställ inte in förtvättsfasen.
• Ställ inte in fördröjd start.

10.5 Aktivera produkten

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på.

10.6 Inställning av program

1. Vrid programväljaren till önskat diskprogram:

2. Motsvarande programlampa tänds.

3. Indikatorn för ▷‖ blinkar.

- På displayen visas nivån för Time manager, programlängden och indikatorerna för programfaserna.

1. Ändra vid behov temperaturen, centrifugeringshastigheten, programlängden eller lägg till tillgängliga funktioner. När du aktiverar en funktion visas indikatorn för inställd funktion.

i

Om du gör ett felaktigt val visar displayen meddelandet Err.

10.7 Starta ett program utan fördröjd start

Tryck på ▷II

• Kontrollampan för slutar blinka och fortsätter lysa med fast sken.
• Indikatorn börjar blinka på displayen.
• Programmet startar, luckan låses och displayen visar kontrollampan →0.

i

Om -indikatorn blinkar låses luckan. Om displayen visar ett larmmeddelande

efter -indikatorn har blinkat under några sekunder, betyder det att luckan inte är ordentligt låst (för mer information se kapitlet Felsökning).

- Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

i

Efter ca 15 minuter från programmets start:

• Produkten justerar programlängden automatiskt efter tvättens vikt.
• På displayen visas det nya värdet.

10.8 Starta ett program med fördröjd start

1. Tryck på flera gånger tills önskad fördröjd start visas på displayen. Tillhörande indikator tänds på displayen.
2. Tryck på : ▷ ||

- Produktens nedräkning startar.

- Luckan stängs, displayen visar

-0-indikatorn.

Om -indikatorn blinkar låses luckan. Om displayen visar ett larmmeddelande efter indikatorn har blinkat under några sekunder, betyder det att luckan inte är ordentligt låst (för mer information se kapitlet Felsökning).

- När nedräkningen är klar startar programmet automatiskt.

i

Du kan avbryta eller ändra inställningen för den fördröjda starten innan du trycker på. Avbryta den fördröjda starten:

• Ställ produkten i pausläge genom att trycka på ▷II
• Tryck på tills displayen visar 0.
• Tryck på en gång till för att starta programmet direkt.

10.9 Avbryta ett program och ändra funktionerna

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på .D|| Kontrollampan blinkar.
2. Ändra funktionerna.
3. Tryck på igen. Programmet fortsätter.

10.10 Avbryta ett pågående program

1. Tryck på -khappen i några sekunder för att avbryta programmet och stänga av produkten.
2. Tryck på samma knapp igen för att slå på produkten. Du kan nu ställa in ett nytt tvättprogram.

Innan ett nytt program startas kan vattnet tömmas ut ur produkten. I det här fallet måste du kontrollera att det fortfarande finns tvättmedel i tvättmedelsfacket. Om det inte gör det, fyll på tvättmedel igen.

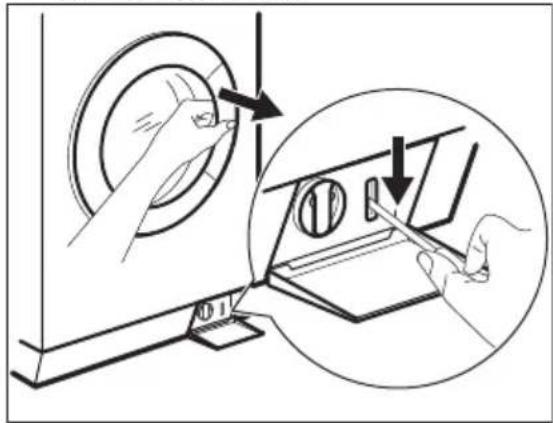

Om temperaturen och nivån på vattnet i trumman är för hög och trumman fortfarande roterar kan du inte öppna luckan.

Luckan är låst medan ett program eller fördröjd start pågår och -visas på displayen.

Öppna produktens lucka när programmet eller fördröjd start är aktiverat:

1. Tryck på för att pausa produkten.
2. Vänta tills Luckläsets kontrollampa släcks.
3. Öppna luckan.
4. Stäng luckan och tryck på lgeh. Programmet eller startfördröjningen fortsätter vara aktiverat.

10.12 När programmet är klart

• Maskinen stannar automatiskt.
• En ljudsignal hörs (om den är aktiverad).
  • 0 tänds på displayen.

• Kontrollampan för slacks.
  • Du kan öppna luckan.

• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.

• Stäng vattenkranen.
• Tryck på -knappen i några sekunder för att inaktivera produkten.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.

Tvättprogrammet är klart men det finns vatten i trumman:

• Trumman roterar regelbundet för att undvika att tvätten skrynklas.
• Kontrollampan för luckan är tänd. Luckan förblir låst.
• Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Tryck på ▷II. Produkten tömmer ut vattnet och centrifugerar.
2. För att produkten bara ska tömma ut vattnet, ställ in – Sänk vid behov centrifugeringshastigheten.
3. Tryck på -knappen i några sekunder för att inaktivera produkten.

Produkten töms och centrifugerar automatiskt efter cirka 18 timmar (utom för ylleprogrammet).

Funktionen AUTO-standby stänger automatiskt av produkten för att minska energiförbrukningen när:

• Du inte använder produkten under 5 minuter innan du trycker på ▷II
  Tryck på knappen Ⓤ för att slå på produkten igen.

- Efter 5 minuter från tvättprogrammets slut

Tryck på knappen Ⓛ för att slå på produkten igen.

Displayen visar slutet för det senast inställda programmet.

Vrid programväljaren för att ställa in ett nytt program.

Om du ställer in ett program eller ett tillval som avslutas med vatten i trumman,AUTO-standbyfunktionen stänger inte av maskinen för att du ska komma ihåg att tömma ut vattnet.

11. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

11.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle
• Följ tvättanvisningarna som finns på tvättmärkningen.
• Tvätta inte vita och färgade plagg tillsammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.
  • Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna och lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte plagg utan fäll eller med hål i. Tvätta små plagg (t.ex. bygelbehår, bälten, strumpbyxor osv.) i en tvättpåse.
• En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

11.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du förbehandlar dessa fläckar innan du lägger in plaggen i maskinen.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

11.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner:
  – pulver för alla typer av material,
  – pulver för ömtåliga material (40 °C max) och ylle,
• flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.
• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Om produkten inte har ett tvättmedelsfack med flik tillsätter du det flytande tvättmedlet med en doseringsboll (fås från tvättmedelstillverkaren).

11.4 Miljötips

• Ställ in ett program utan förtvätt om du har tvätt som är normalt smutsig.

• Starta alltid ett tvättprogram med full maskin.

• Använd vid behov fläckborttagningsmedel när du ställer in ett program med låg temperatur.

• Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel. Se avsnittet "Vattenhärdhet".

11.5 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du

använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Använd rätt mängd sköljmedel. Följ alltid anvisningarna på förpackningen till produkten.

12. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

12.1 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET!

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

12.2 Avkalkning

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder ett avkalkningsmedel för tvättmaskiner.

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar.

Ta bort rostpartiklar endast med specialprodukter för tvättmaskin. Gör detta separat från tvätten.

Följ alltid anvisningarna på förpackningen till produkten.

12.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Gör en underhållstvättning regelbundet. För att göra detta:

• Ta ut tvätten ur trumman.
- Välj bomullsprogrammet med högsta temperaturen med en liten mängd tvättmedel.

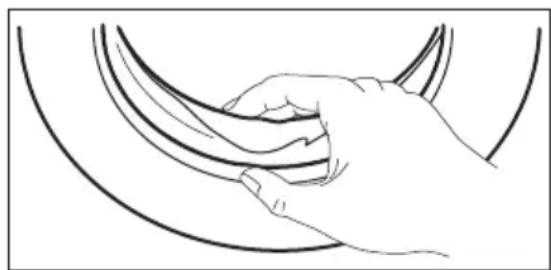

12.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

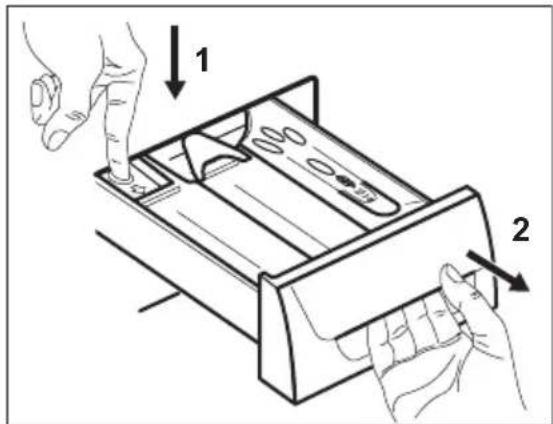

12.5 Rengöring av tvättmedelsfacket

1.

12.6 Rengöring av tömningsfiltret

i

Rengör inte nälfällan om vattnet i produkten är hett.

1.

12.7 Rengöring av tilloppsslangen och ventilfiltret

1.

1 2 3

2.

På grund av ett funktionsfel kan apparaten inte tömma vattnet.

Om detta inträffar, utför stegen (1) till (9) i "Rengöring av avloppsfilter". Gör rent pumpen om det krävs.

När du tömmer vattnet enligt nödtömningsförfarandet måste du aktivera tömningssystemet igen:

1. Häll 2 liter vatten i huvudtvättfacket i diskmedelsfacket.

2. Starta programmet för att tömma vattnet.

12.9 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0

°C, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen.

1. Koppla bort produkten från eluttaget.
2. Stäng vattenkranen.
3. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
4. Töm tömningspumpen. Se nödtömningsförfarandet.
5. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING!

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

13. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

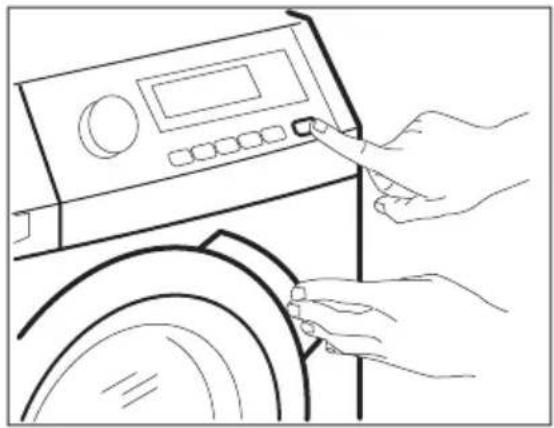

13.1 Inledning

Produkten startar inte eller stannar under diskning.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta auktoriserat servicecenter om problemet fortsätter.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten ordentligt.
• E20 - Produkten tömmer inte ut vattnet.
- Produktens lucka är öppen eller är inte ordentligt stängd. Kontrollera luckan!

Om maskinen har för mycket tvätt i trumman, ta bort en del plagg och/eller tryck in luckan och tryck på Start/Pause (Start/Pause)-knappen samtidigt tills indikatorn för -slutar blinka (se bilden nedan).

• Strömförsörjningen är instabil. Vänta tills nätspänningen är stabil.
• -ingen kommunikation mellan produktens elektriska element. Stäng av och sätt på igen.

WARNING!

Avaktivera produkten innan du utför kontrollerna.

13.2 Möjliga fel

Problem Möjlig lösning
Programmet startar inte.	Se till att stickkontakten sitter ordentligt i eluttaget.
Se till att luckan är stängd.
Kontrollera att det inte finns en skadad säkring i säkrings-dosan.
Kontrollera att Start/Paus-knappen har tryckts in.
Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.
Avaktivera Barnlås-funktionen om den är på.
Produkten fylls inte med vattenkranen är öppen.
vatten.
Kontrollera att trycket i vattentillförseln inte är för lågt. Kon-takta kommunen för denna information.
Kontrollera att vattenkranen inte är igensatt.
	Kontrollera att filtret i tilloppsslangen och filtret i ventilen inte är igensatta. Se "Underhåll och rengöring".
	Kontrollera att tilloppsslangen inte är böjd eller snodd.
	Kontrollera att tilloppsslangen har anslutits korrekt.
Produkten fylls inte med vatten och töms ome-delbart.	Kontrollera att tömningsslangen är ställd i rätt läge. Slan-gen kan vara för låg.
Maskinen tömmer inte ut vattnet.	Kontrollera att vattenlåset inte är igensatt.
Kontrollera att tömningsslangen inte är böjd eller snodd.
Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".
Kontrollera att tömningsslangen har anslutits korrekt.
Ställ in tömningsprogrammet om du ställer in ett program utan tömningsprogram.
Ställ in tömningsprogrammet om du väljer en funktion som slutar med vatten i trumman.
Centrifugeringsfasen fungerar inte eller tvätt-programmet varar längre än normalt.	Välj centrifugeringsfunktionen.Ställ in tömningsfunktionen om du väljer en funktion som slutar med vatten i trumman.
Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".
Justera plaggen manuellt i trumman och starta centrifuger-ingsfasen igen. Detta problem kan orsakas av obalans.
Det är vatten på golvet. Kontrollera att kopplingarna i vattenslangarna är täta och att inget vattenläckage förekommer.
Kontrollera att tömningsslangen inte är skadad.
Kontrollera att du använder rätt tvättmedel och rätt mängd tvättmedel.
Du kan inte öppna luc-kan på produkten.	Kontrollera att tvättprogrammet är klart.
Ställ in tömnings- eller centrifugeringsprogrammet om det finns vatten i trumman.
Se till att produkten får elektrisk ström.
	Detta problem kan orsakas av att produkten är trasig. Kontakta auktoriserat servicecenter. Om du måste öppna luckan, läs noga "Nödöppning av luckan".
Produkten avger ett konstigt ljud.	Kontrollera att produkten står i våg. Se avsnitt "Installation".
Kontrollera att förpackningen och/eller transportbultarna är borttagna. Se avsnitt "Installation".
Fyll på mer tvätt i trumman. För liten tvättmängd.
Programmet är kortare än tiden som visas.	Produkten beräknar en ny tid enligt tvättmängden. Se avsnittet "Förbrukningsvärden".
Programmet är längre än tiden som visas.	En obalanserad tvättmängd ökar programlängden. Detta är normalt för produkten.
Tvättresultaten är inte tillfredsställande.	Öka mängden tvättmedel eller använd ett annat tvättmedel.
Använd specialprodukter för att ta bort svåra fläckar innan du tvättar tvätten.
Kontrollera att du ställer in rätt temperatur.
Minska tvättmängden.
Du kan inte ställa in en funktion.	Se till att du bara trycker på önskade knappar.

Sätt på maskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta auktoriserat servicecenter om problemet uppstår igen.

Om andra larmkoder visas på displayen. Stäng av och sätt på produkten. Kontakta auktoriserat servicecenter om problemet fortsätter.

14. NÖDÖPPNING AV LUCKAN

Produktens lucka förblir stängd vid strömavbrott eller produktfel.

Tvättprogrammet fortsätter när strömmen återställs. Om luckan förblir låst vid fel kan den öppnas med nödupplåsningsfunktionen.

Innan luckan öppnas:

FÖRSIKTIGHET!

Kontrollera att

vattentemperaturen och tvätten inte är varm. Om så behövs, vänta tills de svalnat.

FÖRSIKTIGHET!

Kontrollera att trumman inte snurrar. Om så behövs, vänta tills trumman slutat snurra.

Kontrollera att vattennivån i trumman inte är för hög.

Om så behövs, fortsätt med nödtömning vid behov (se "Nödtömning" i avsnittet "Skötsel och rengöring").

Gör enligt följande för att öppna luckan:

1. Tryck på knappen On/Off för att stänga av produkten.
2. Koppla bort produkten från eluttaget.
3. Öppna filterluckan.

4. Håll nödupplåsningsspärren neddragen och öppna samtidigt produktens lucka.

5. Ta ut tvätten och stäng sedan produktens lucka.

6. Stäng filterluckan.

Dimension Bredd/Höjd/Djup/Totallängd		600 mm/ 850 mm/ 605 mm/ 639mm
Elektrisk anslutning Nätspänning		230 V
	Total effekt	2200 W
	Säkring	10 A
	Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar ochfukt säkerställs av skyddslocket, förutom där låg-spänningsutrustningen inte har något skydd motfukt		IPX4
Vattentryck Min		0,5 bar (0,05 MPa)
	Max	8 bar (0,8 MPa)
Vattentillförsel 1)		Kallt vatten
Max. tvättmängd Vit-/Kulörtvätt 9 kg
Energiklass A+++
Centrifugeringshas-tighet	Max 1600 varv/minut

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

16. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och

elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
