BRUKSANVISNING 9502 Cylinda

Viking åste utföras av en behörig

Elinstationen maste utr. fackman.

Maskinen har transportstud sein behållaren från att skaka medan maskinen transporteras. De måste tas bort innan maskinen startas (se sid 10).

startas (se sid 10). Läs hela bruksanvisningen innan du börjar använda tvättmaskinen, så får du bästa utbytet av den!

Följ siffrorna i det färgade bandet genom häftet, så får du en kortfattad bruksanvisning för tvättmaskinen. Under bandet finns lite utförligare kommentarer och tips.

Innehåll:

Sid

Så här tvättar man 2

Tvättmaskinens delar ..... 2

Öppnas inte luckan?...... 3

Sortera tvätten 4

Hur mycket tvättmedel behövs? 5

Sköljmedel 5

Ställ in tvättprogrammet ..... 6–7

Skötsel 8

Om maskinen inte fungerar ... 9

Säkerhet 9

Service och garanti 9

Tillbehör 10

Tekniska uppgifter ..... 10

Installation 10-11

Tag bort transportstöden

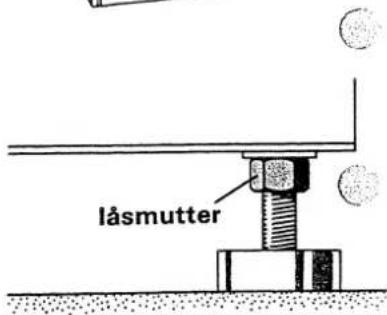

Justera fötterna

Inbyggnad

Elinstallation

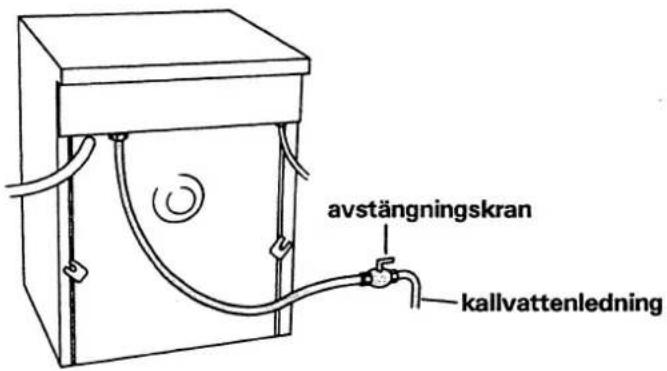

Anslutning till vatten

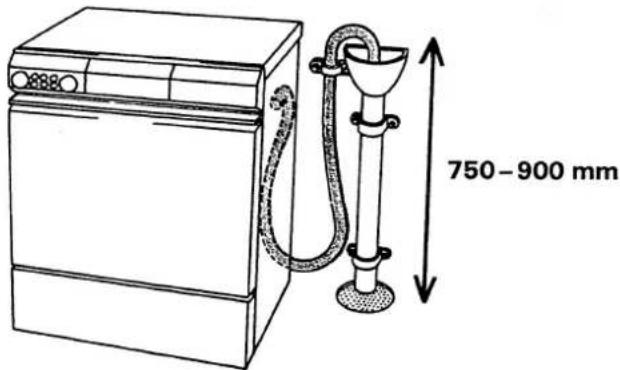

Anslutning till avlopp

Snabbfakta 12

Så tvättar man

Så väljer man program

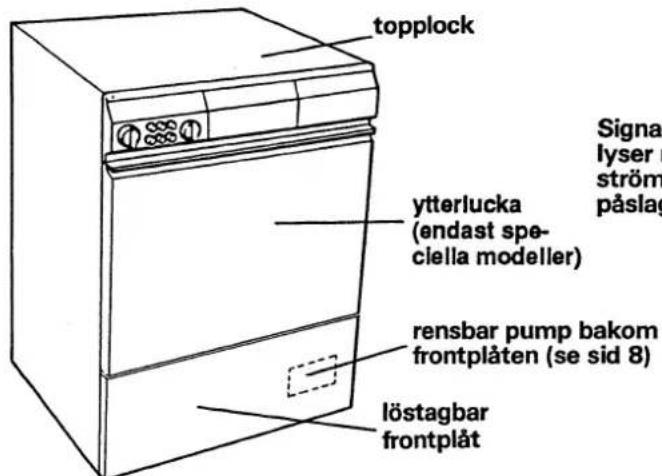

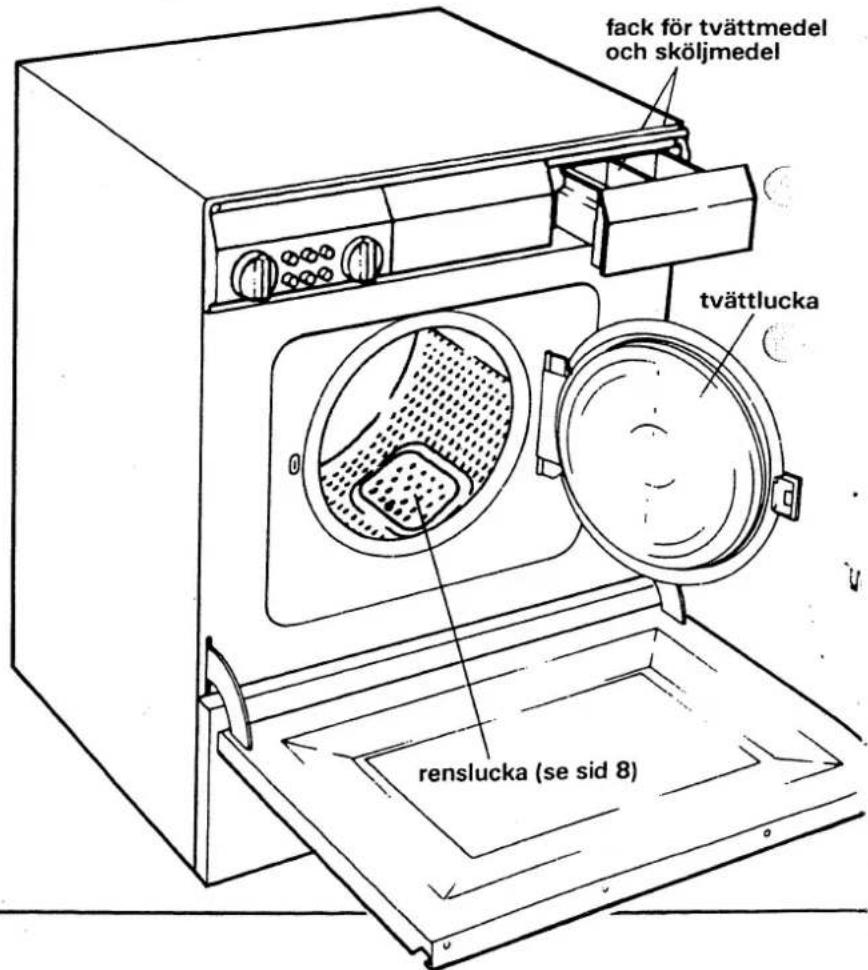

Tvättmaskinens delar

Signallampan lyser när ( strömmen ar påslagen

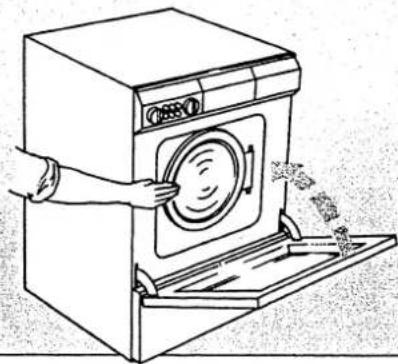

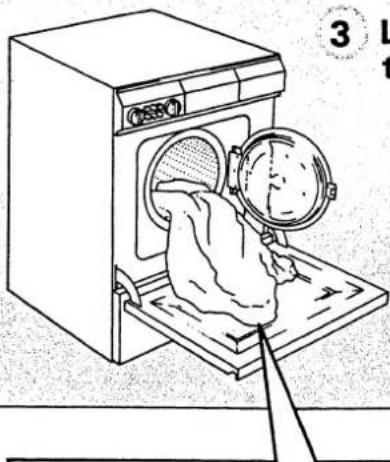

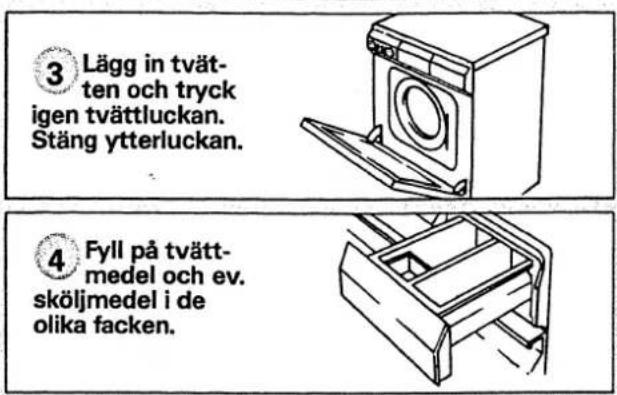

3 Lägg in tvätten...

...och tryck igen tvättluckan.

(Det går inte att "slänga" igen luckan!)

Stäng också ytterluckan.

(endast speciella modeller)

Sortera tvätten!

Sortera plaggen efter hur smutsiga de är och efter kulör och material för att välja rätt tvättprogram. Titta på plaggens tvättmärkning! Den här tabellen ger tips om lämpliga tvättprogram för olika material och tvättmängder. Maskinens tvättprogram beskrivs detaljerat på sid 6–7.

Material och tvättmärkning	Lampliga program(se vidare sid 6)	Mängd tvätt
Bomull, linne.vita och ljust kulörta plagg	vittvätt90° (eller 60°)	3,3 kg(full trumma)
Bomull, linne.Mörkare kulörta plagg	kulörtvätt60°	3,3 kg(full trumma)
Polyester,bomull/polyesternylon vita plagg ——kulörta plagg ——	vit syntettvätt60°	1,6 kg(halv trumma)
	kulört syntettvätt40°	1,6 kg(halv trumma)
Rayon, acetat, akryl.Plagg med känsligare färger	fintvätt40°	1,6 kg(halv trumma)
Silke och mycket ömtåliga plagg	mild fintvätt30°	1 kg(1/3 trumma)
Plagg märkta med IWS-märkeoch superwash	ylle40°	1 kg(1/3 trumma)

Förtvätt eller inte?

När man tvättar plagg som bara är lätt nedsmutsade kan man hoppa över för- tvätten och enbart köra huvudtvätt. Då spar man 25 minuter av tvättiden.

Snabbprogram\*

Maskinen har ett speciellt snabbprogram som spar både tid och energi. Det har kortare huvudtvätt, färre sköljningar och saknar förtvätt. Snabbprogrammet bör inte användas för hårt smutsad tvätt. Se sid 6–7.

på känsliga plagg. Då minskar risken för noppbildning, färgveck mm.

Ekonomiprogram\*

Maskinen har ett särskilt ekonomiprogram som spa energi. Huvudtvätten sker vid lägre temperatur men tar i gengäld längre tid (12 min). Vid vittvätt i 60° i stället för 90° spar du ca 30% energi!

Nya kulörta plagg\*

bör tvättas separat den eller de första gångerna. Det finns risk för att de innehåller för mycket färg, som kan missfärga andra plagg.

* endast speciella modeller

Töm fickor, och låt dem gärna tvättas ut- och invända. Dra igen blixtlås, så att de inte repar upp textilierna.

Hur mycket är 3,3 kg tvätt?

En full maskin rymmer 3,3 kg tvätt. Det motsvarar sänglinnet i två sängar, dvs 2 örngott, 2 underlakan och 2 påslakan.

Om du fyller trumman utan att packa hårt, är det ungefär 3,3 kg tvätt.

I flera av tvättprogrammen står 1,6 kg resp 1 kg tvätt. 1,6 kg innebär att du kan fylla tvättmaskinen till hälften, 1 kg att du kan fylla den till ca tredjedelen.

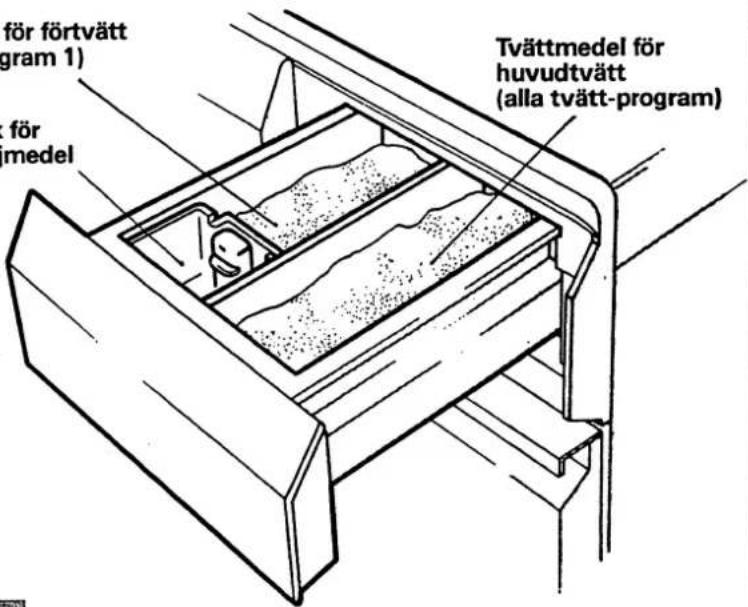

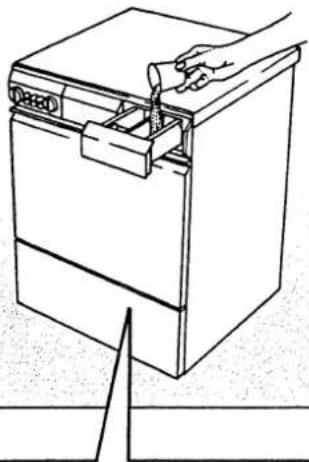

4 Fyll på tvättmedel och eventuellt sköljmedel i de olika facken

Hur mycket tvättmedel behövs?

På tvättmedelsförpackningarna finns anvisningar för hur mycket tvättmedel man bör använda. Maskinen rymmer 3,3 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen något. Men tänk på att vattenmängden vid tvättningen är ungefär densamma när man har få plagg i maskinen som när man har många. Har man för litet tvättmedel kan tvättlösningen bli för svag.

För ett vanligt låglöddrande tvättmedel visar den här tabellen en normal dosering:

Program som borjar med program-vredet på.	Förtvätt	Hüvudtvätt
		mjukt 0-6 dl	medel 7-12 dl	hants 13-189 dl
1(program med förtvätt)	0,5 dl	2 dl	2,5 dl	3 dl
2,3,4(program utan förtvätt)		2 dl	2,5 dl	3 dl

Flytande tvättmedel

kan bara utnyttjas vid huvudtvätten. Slår man i tvättmedlet för tidigt, följer det med förtvättvattnet eller försköljningen i avloppet. Slå i tvättmedlet medan maskinen tar in vatten för huvudtvätten. Programvredet står då strax efter siffran 2 (strax efter 3 vid mild fintvätt, 4 vid ylletvätt).

Behållare för flytande tvättmedel finns att köpa som tillbehör.

Sköljmedel

hälls i den lilla behållaren. Dosera sköljmedel enligt anvisningarna på flaskan.

Vattnets hårdhet

Vattnet är olika "hårt" på olika platser. Hårdheten måts i °dH. Ring till vattenverket på din ort och fråga efter vattnets hårdhetsgrad. Ju hårdare vatten, desto mer tvättmedel.

Behållare för sköljmedel

Behållare för flytande tvättmedel

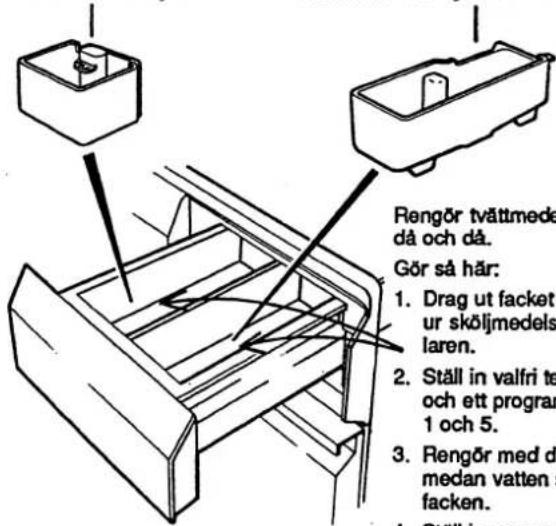

Rengör tvättmedelsfacken då och då.

Gör så här:

1. Drag ut facket och tag ur sköljmedelsbehäl- laren.
2. Ställ in valfri temperatur och ett program mellan 1 och 5.
3. Rengör med diskborste medan vatten spolas in i facken.
4. Ställ in program 8 för utspolning.

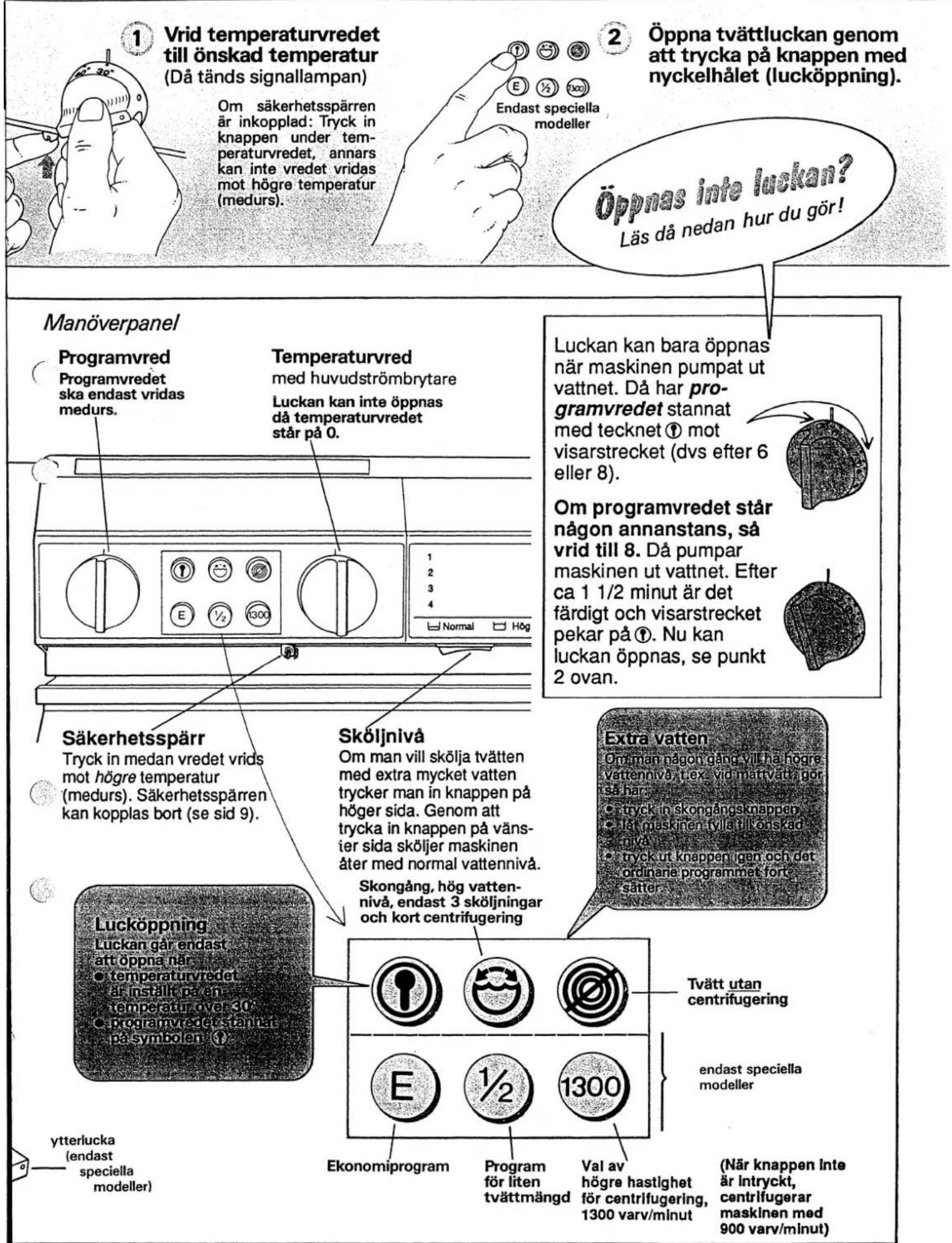

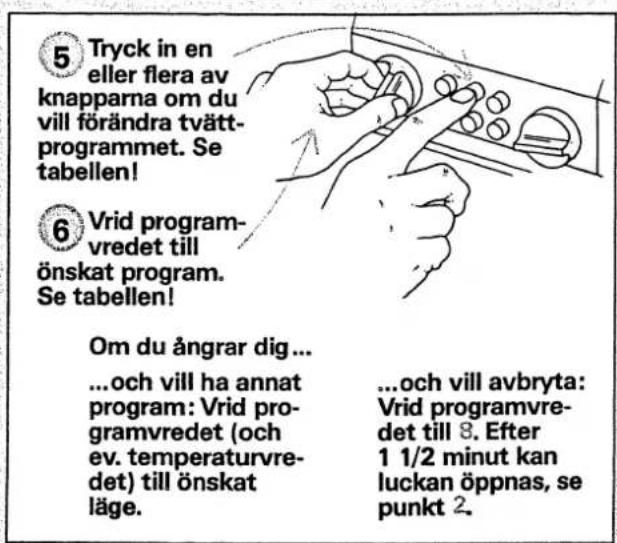

⑤ Tryck in en eller flera av knapparna, om du vill förändra tvättprogrammet

Tryck in om du vill ha...

... skongång och hög nivå på vattnet

Skongång innebär att pauserna mellan tvättrummans rörelser är längre. Därför bearbetas tvätten ännu skonsammare.

... tvättning utan centrifugering (i ett program som annars innehåller centrifuge-ring)

Om man trycker in knappen och vrider programvredet till 7, får man dock en kort centrifugering.

1300

... hög hastighet under centrifugeringen* Knappen intryckt: 1300 varv per minut. Knappen inte intryckt: 900 varv per minut.

Obs! Maskinen har s k etapp-centrifugering. Det betyder att varvtalet successivt höjs och först under senare delen av centrifugeringen blir 900 resp 1300 varv/min.

... program för liten last (liten mängd tvätt)* Med knappen intryckt sköljer maskinen 3 gånger (istället för 5) samt gör en lång centrifugering.

...ekonomiprogram* Obs! Temperaturen ska samtidigt vridas ner till 60° - 80° för vittivätt, till 40° för kulör- eller syntettvätt. Med knappen intryckt förlängs huvudtvätten 12 min, vilket i stort sett uppväger den lägre tvättemperaturen.

Hög sköljnivå

Normal

Med knappen intryckt på höger sida sköljer maskinen med extra hög vattennivå.

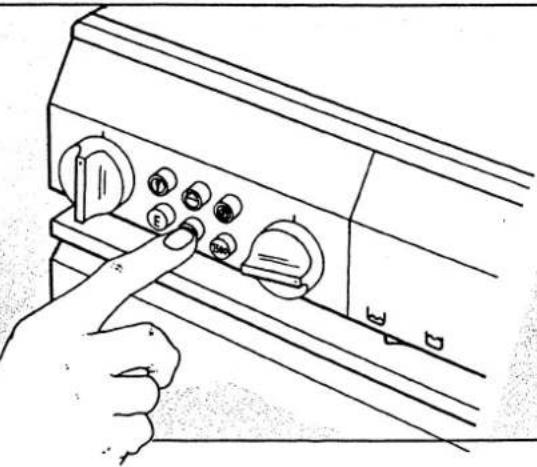

Ett program när du har bråttom!\*

Tvättmaskinen har ett speciellt snabbtvättprogram som spar både tid och energi. Huvudtvätten är kortare och sköljningarna färre. Förtvätt saknas helt. Du kan använda snabbprogrammet med vilken tvättemperatur som helst. Välj snabbprogrammet när du vill tvätta en liten mängd tvätt som inte är så hårt smutsad.

Du gör dina egna tvättprogram!

Med hjälp av temperaturvredet, knapparna och programvredet kan du sätta ihop många olika tvättprogram. Därför är det lätt att finna ett lämpligt program också för nya typer av tyger.

I tabellen ger vi exempel på vanliga tvättprogram. Till höger i tabellen visas vad maskinen gör under programmet.

Exempel på program:

Tvättmärkning	Typ av tvätt	Så ställs maskinen in			Tvätt- tld l min. ca*
		tempera turvred	tryck in knapp	Program vred
	Vittvätt med förtvätt	90°		1	125
	Vittvätt med förtvätt Ekonomiprogram**	60°	E	1	125
	Vittvätt utan förtvätt	90°		2	100
	Vittvätt utan förtvätt Ekonomiprogram**	60°	E	2	100
	Kulörtvätt med förtvätt	60°		1	110
	Kulörtvätt utan förtvätt	60°		2	85
	Snabbtvätt**	60°	1/2	3	50
	Vit syntettvätt ("skrynkelfri") med förtvätt	60°	1/_2 **	1	95
	Vit syntettvätt ("skrynkelfri") utan förtvätt	60°	1/_2 **	2	70
	Kulört syntettvätt med förtvätt	40°	1/_2 **	1	90
	Kulört syntettvätt utan förtvätt	40°	1/_2 **	2	65
	Fintvätt	40°		2	80
30°	Mild fintvätt	30°		3	45
	Ylle	40°		4	45

6

Vrid programvredet till önskat program

Nu startar maskinen och arbetar enligt tabellen nedan

Programvredet skall endast vridas medurs.

Om du ångrar dig ...

...och vill ha annat program:

Vrid programvredet (och ev. temperaturvredet) till ett annat läge.

...och vill avbryta:

Vrid programvredet till 8. Maskinen pumpar då ut vattnet. Efter ca 1 1/2 min kan luckan öppnas, se punkt ②

Om du lägger in mer tvätt och startar på nytt: Kontrollera att tvättmedlet finns kvar i tvätt medelsfacket.

Det här betyder siffrorna på program- vredet:

1 Start för program med förtvätt
2 Start för program med 5 min förblötning
3 Start för kort tvättprogram
4 Start för ylleprogram
5 En sköljning med centrifugering

Endast när Ⓞ-knappen är in- tryckt:

● maskinen stannar
● vrid till 6 och vattnet pumpas ut och luckan kan öppnas
● vrid till 7 om centrifugering önskas

7

Centrifugering

- med knappen ⑦ intryckt får man en kort centrifugering

Utpumpning av vattnet

Energi-lvtgång kWh*	Vatten-för-bruk-ning	Det här gör maskinen automatiskt
		Förtvätt	Blötning av tvätten 5 min	Huvudtvätt	3 skölj- ningar	Centri-fugering 45 sek	2 skölj- ningar	Centri-fugering 4 min
2.0	69^1
1.2	69^1			Förlängd+12 min
2.0	68^1
1.7	68^1			Förlängd+12 min
1.1	69^1
1.1	68^1
0.8	46^1			Kort
0.8	52^1
0.8	52^1
0.6	52^1
0.6	52^1
0.6	68^1
0.5	85			Kort
0.7	85			Mycket kort

Efter dessa program stannar maskinen med sista sköljvattnet kvar. Vrid programvredet till 7, så får du en kort centrifugering. De flesta plagg tål en försiktig centrifugering. Observera att knappen är intryckt!

Sista sköljvattnet kvar i maskinen. Vrid programvredet till 6 (utpumpning).

* Uppgifterna bygger på att det vatten som tas in i maskinen har en temperatur på 15°C.
** endast speciella modeller

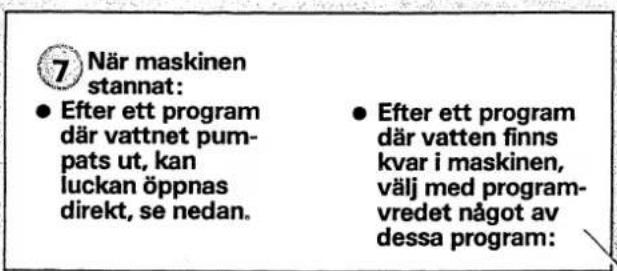

7 När maskinen stannat

• Efter ett program där vattnet pumpats ut, kan man direkt öppna luckan, se 8.
• Efter ett program där vatten finns kvar i maskinen, välj med programvredet något av följande:

6 utpumpning av vatten
7 centrifugering
- med knappen Ⓤ intryckt: kort centrifugering
- med knappen 📋 utsläppt: lång centrifugering
8 utpumpning av vatten

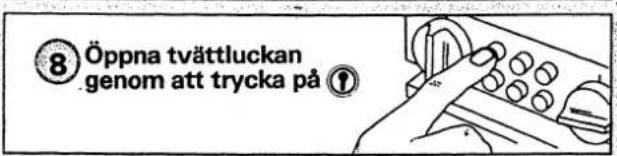

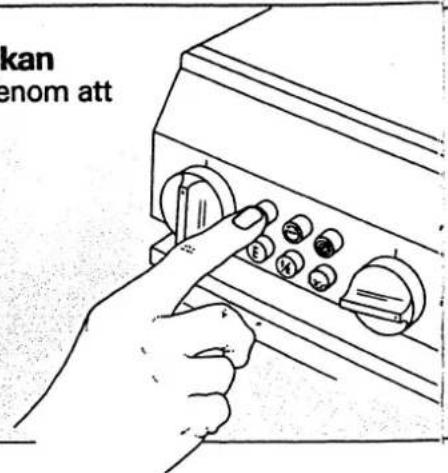

8 Så öppnas luckan

Öppna luckan genom att trycka på Ⓡ

Skötsel

Kontroll av nälfälla och avloppspump

Tvättmaskinen har en nälfälla där mynt, hårnålar och liknande kan fastna. För att rensa nälfällan och avloppspumpen, gör så här:

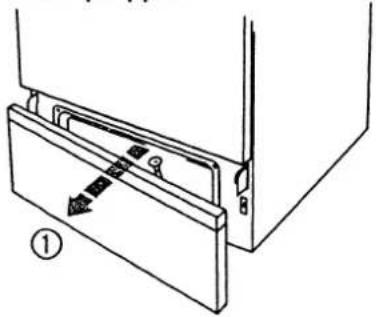

① Ta bort den nedre frontplåten.
② Dra ut dräneringsslangen och tappa ur det vattnet som finns kvar genom att ta bort proppen.

Om ett föremål har fallit igenom cylindern ner i behållaren kan man komma åt det så här:

Öppna den lilla luckan på cylindern med hjälp av ett mynt som vrids ett kvarts varv i luckans läsknapp.

Vrid cylindern runt, så lossnar luckan.

Ta bort föremålet.

Sätt tillbaka luckan.

Vrid med myntet tillbaka läsknappen ett kvarts varv.

Kontrollera slangarna!

Man bör ta en titt på slangarna minst en gång om året. Speciellt gäller detta tilloppsslangen, som står under högt tryck och behöver bytas om den får sprickor eller andra skador.

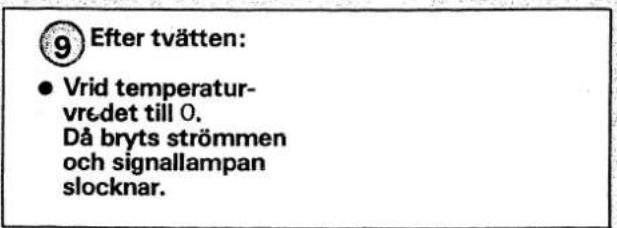

9 Efter tvätten:

Stäng av maskinen genom att vrida temperaturvredet till 0. Då bryts strömmen och signal-lampan slocknar.

OBS!

Tryck inte igen tvättluckan efter tvätten, utan låt den stå lite på glänt.

Om maskinen inte fungerar

Luckan går inte att öppna

① Kontrollera att programvredet står med teck net ⏻ mot visarstrecket (efter 6 eller 8). Om inte, vrid programvredet till 8 och vänta 1 1/2 minut.
② Kontrollera att temperaturvredet är inställt på en temperatur över 30°
③ Är elströmmen bruten? Kontrollera säkringar ("proppar"). Luckan kan inte öppnas om elströmmen är bruten.
④ Om det inte lyckas på annat sätt, kan luckan nödöppnas så här: Stick in en skruvmejsel i hålet och tryck läskroken uppåt, så öppnas luckan. Om det i fortsättningen inte går att öppna tvättluckan på normalt sätt, beställ service!

Maskinen startar inte när man vrider på programvredet

① Kontrollera att temperaturvredet inte står på 0. Då är nämligen strömmen bruten. Vrid i så fall temperaturvredet till önskad temperatur.
② Är tvättluckan ordentligt stängd? Tryck till den noga.
③ Om maskinen inte vill centrifugera: Är strömmen bruten? Kontrollera säkringar ("proppar").

Maskinen tar inte in vatten när den startat

① Är kranen på vattenledningen öppen?
② Är silen i maskinens vattenintag tilltäppt? Skruva loss slangen och se efter. (Glöm inte att först stänga vattenkranen!)

Mycket lödder i sista sköljvattnet, eller vatten finns kvar i maskinen efter centrifugering/utpumpning

① Är det ett veck på avloppsslangen?
② Är avloppspumpen blockerad av främmande föremål? Rensa pumpen, se sid 8.
③ Har något föremål fastnat i avloppsslangens utlöpp?
④ Är nälfällans innergavel monterad enligt anvisningen på dess gavel?

Garanti

Maskinen omfattas i Sverige av garanti EHL 74 under 1 års tid och EHL Serviceåtagande under 3 år. Garantibestämmelserna följer med vid köpet.

Service

Innan du beställer service, fundera på om felet beror på något som du själv kan rätta till. Det finns en checklista här intill.

För service kontaktas något av ASEA-SKANDIAS servicekontor. De finns på följande platser:

● Stockholm ● Göteborg
● Malmö ● Jönköping
● Skara ● Norrköping
- Örebro ● Karlstad
- Uppsala - Borlänge
● Gävle ● Sundsvall
- Östersund - Umeå
● Luleå ● Växjö
● Västerås

Säkerhet

Maskinen har en luckbrytare. Därför går det inte att starta maskinen med öppen tvättlucka. Tvättluckan kan inte öppnas medan maskinen går eller om den stannat med vatten i. För att luckan ska gå att öppna, måste vattnet först pumpas ut, se sid 3.

Säkerhetsspärr

Tvättmaskinen har en säkerhetsspärr som förhindrar att tex ett barn kan vrida temperaturvredet/huvudströmbrytaren från 0 eller höja temperaturen.

Maskinen levereras med säkerhetsspärren bortkopplad.

Så här kopplas spärren in:

- Tryck in knappen under temperaturvredet och släpp sedan ut den.

Så här kopplas spärren bort:

- Tryck in knappen med ett mynt i knappens spår.

- Vrid knappen en aning åt samma håll som när man skruvar i en skruv (medurs)

TIDEN

Med tvättmaskinen följer:

• bruksanvisning med installationsanvisningar
• tvättinstruktion
• garantibestämmelser
• typgodkänt slangställ för anslutning till tryckvatten

108600000000000

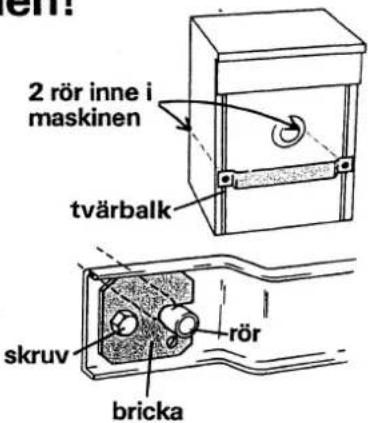

Tag bort transportstöden!

Transportstöden består av två rör, som hindrar tvättbehållaren att skaka under transport. Rören hålls fast av en tvärbalk på baksidan.

Så här tar man bort transport- stöden:

① Skruva bort skruvarna som håller fast brickorna och tvärbalken. Tag bort brickor och balk.

① Skruva bort skruvarna som håller fast brickorna och tvärbalken. Tag bort brickor och balk.

Tekniska uppgifter

Mätt	820x595x595 mm
Vikt	12002/11002	9502
	92 kg	85 kg

Tvätt-kapacitet

3,3 kg torr tvätt

Trumvolym

431

Trumvarvtal	900/1300 varv
vid centrifu-gering	per minut

Anslutnings-effekt

2050/3250 W

Omkopp-lingsbar

1-fas/2-fas/3-fas 220/380 V

Elementeffekt

1800/3000 W

Material i tvättrumma och vätske-behållare

18/8 omagnetiserat rostfritt stål

Material i ytterhölje

Brännlackerad elektrodoppad och elförzinkad stålplåt

Uppställning

Stationär på fyra ställbara, gummi-klädda fötter

Vatten-anslutning

1.6 m gummi-slang

Vattentryck

0,1–1 MPa(10–100 N/cm2,1–10 kp/cm2)

Avlopp

1.5 m gummi-slang, invändigt20 mm i genom-skärning

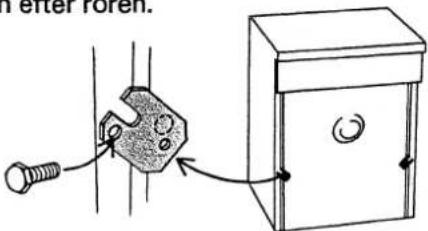

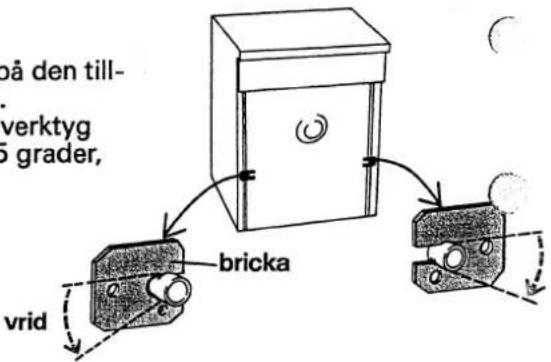

② Sätt tillbaka brickorna på den tillplattade delen av rören. Använd brickorna som verktyg för att vrida rören ca 45 grader, som skissen visar. Drag sedan ut rören.

③ Vänd brickorna, skruva fast dem så att de täcker hålen efter rören.

Obs! Spara rören och tvärbalken. Om maskinen ska transporteras, så montera tillbaka rören i omvänd ordning.

Det är viktigt att maskinen går med jämn gång när den centrifugerar. För detta krävs att maskinen står stadigt och vågrätt.

Justera därför fötterna på maskinen och dra till läsmuttrarna

Inbyggnad

Maskinen kan byggas in under en bänkskiva med arbetshöjden 850–900 mm. Lämplig frigång runtom maskinen är 5 mm, även mellan topplockets bakkant och väggen bakom. Detta är viktigt. I annat fall kan maskinen slå emot när den börjar centrifugera.

Elinstallation

Elanslutningen ska utföras av en behörig fackman. Vid leveransen är maskinen kopplad för 3-fas-anslutning med möjlighet att koppla om till 1-fas eller 2-fas. Omkopplingen ska utföras under topplocket. Se omkopplingsschemat inne i maskinen!

Koppling vid leverans

3-fas, 380 V, värmeeffekt 3000 W, säkras 10 A

Omkoppling

2-fas, 380 V, värmeeffekt 3000 W, säkras 10 A

Omkoppling

3-fas, 220 V, värmeeffekt 3000 W, säkras 16 A

Omkoppling

1-fas, 220 V, värmeeffekt 1800 W, säkras 10 A

Omkoppling

1-fas, 220 V, värmeeffekt 3000 W, säkras 16 A

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs.

Maskinen ansluts med den till-loppsslang som följer med. Vattentrycket ska vara 0,1–1 MPa (ca 1–10 kp/cm²; 10–100 N/cm²).

Det ska finnas avstängningskran på vattenledningen.

Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Smuts kan annars täppa till silen i maskinens vattenintag.

Anslutning till avlopp (spillvatteninstallation)

Maskinen levereras med kopplad avloppsslang som ska fästas till en tvättho eller liknande.

Höjden ska vara 750–900 mm över golvet.

Se till att det inte finns veck på slangen.

Så väljer man program:

Tvätt-märk-ning		Typ av tvätt	Så ställs maskinen in:
			Temperatur-vred	Tryck in knapp	Program-vred
	vittvätt	med förtvätt	90°	-	1
		med förtvätt Ekonomiprogram*	60°	E	1
		utan förtvätt	90°	-	2
		utan förtvätt Ekonomiprogram*	60°	E	2
	kulörtvätt	med förtvätt	60°	-	1
		utan förtvätt	60°	-	2
Snabbtvätt*			valfri	1/2	3
	Vit syntet-tvätt ("skryn-kelfri")	med förtvätt	60°		1+7
		utan förtvätt	60°		2+7
	Kulört syntet-tvätt	med förtvätt	40°		1+7
		utan förtvätt	40°		2+7
	Fintvätt		40°		2
	Mild fintvätt		30°		3+6
	Ylle		40°		4
En sköljning med frifugering			valfri	-	5

* endast speciella modeller

Vrid program-väljaren till...	...så får du
6	utpumpning av vatten
7 knappen 📄intryckt:	en kort centrifugering
7 knappen 🔒 utsläppt:	en lång centrifugering
8	utpumpning av vatten
