BRUKSANVISNING WM14K267DN SIEMENS

sv Bruks- och uppställningsanvisning

Du har köpt en Siemens-tvättmaskin.

Ta några minuter och läs bruksanvisningen, så att du lär dig tvättmaskinens fördelar.

Varje tvättmaskin som lämnar fabriken uppfyller kraven i Siemens kvalitetssäkring när det gäller funktion och felfritt skick.

Mer information om våra produkter, tillbehör, reservdelar och service hittar du på vår webbsida www.siemens-home.com eller så kan du vända dig direkt till service.

Om bruks- och installationsanvisningen beskriver olika modeller finns avvikelserna angivna på respektive ställe.

Använd inte tvättmaskinen förrän du läst bruks- och installationsanvisningen!

Illustrationsregler

⚠ Varning!

Kombinationen av symbol och varningstext varnar för möjliga risksituationer. Livsfara eller risk för personskador om du inte följer anvisningarna.

Obs!

Varningstexten varnar för en eventuellt farlig situation. Risk för sak- och/eller miljöskador om du inte följer anvisningarna.

Anvisning/tips

Anvisningar om hur du använder enheten optimalt/nyttig information.

1. 2. 3. / a) b) c)

Siffror eller bokstäver markerar momenten.

■ / -/ -

Rutor eller snedstreck markerar uppräkningar.

Innehållsförteckning

Avsedd användning....4

Säkerhetsanvisningar .....5

Elsäkerhet. 5

Risk för personskador! 5

Barnsäkerhet 5

Miljövård....6

Förpackning/uttjänt maskin ..... 6

Spartips 6

Lär dig enheten ....8

Tvättmaskin....8

Kontroller 9

Display 9

Tvättgods .....10

Förbehandla tvätten 10

Sortera tvätten 10

Tvättmedel ....11

Välja rätt tvättmedel 11

Spara energi och tvättmedel. . . . . . 11

Programöversikt .....12

Programvredets program ..... 12

Stärkning 14

Färgning/blekning....14

Blötläggning 14

Programförinställningar .....15

Temperatur 15

Centrifugeringsvartal. 15

Färdig om-tid 15

Extra programinställningar....16

≡ speedPerfect 16

e ecoPerfect 16

Vatten plus. 16

Så använder du maskinen .... 16

Förberedelser .....16

Välj program/slå på maskinen .....16

Ändra programinställningarna .....16

Välja extra programinställningar ....17

Lägga tvätt i trumman .....17

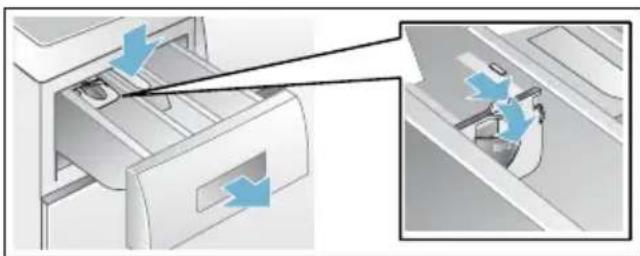

Dosera och fylla på tvätt- och sköljmedel ....17

Starta programmet .....18

Barnspärr 18

Fylla på tvätt .....19

Ändra programmet .....19

Avbryta programmet .....19

Programslut vid Sköljstopp .....19

Programslut.....19

Ta ur tvätten/slå av maskinen .....19

Givare 20

Mängdautomatik .....20

System för obalanskontroll .....20

VoltMonitor 20

Signalinställning 21

Rengöring och skötsel ..... 22

Hölje/kontroller .....22

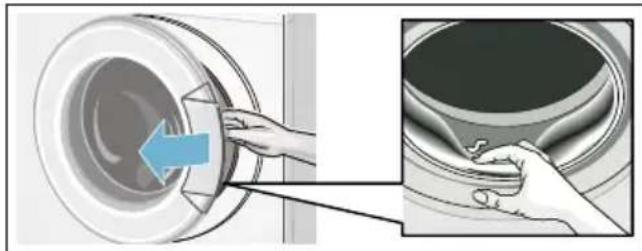

Tvättrumman .....22

Avkalkning. 22

Tvättmedelsfack och hölje. . . . . . . . .22

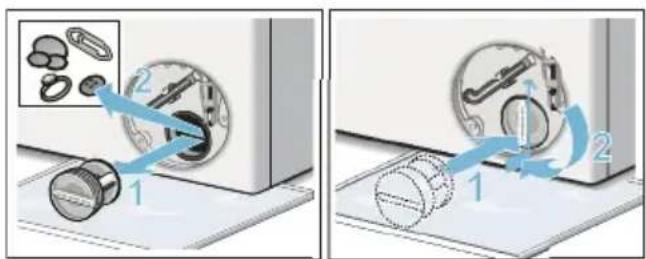

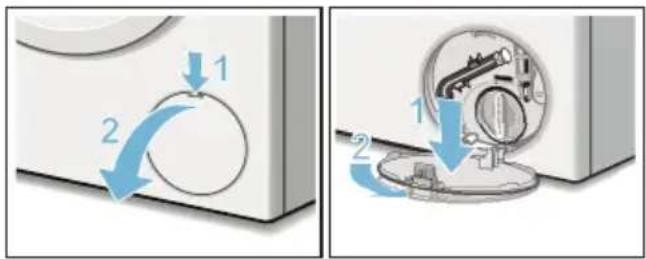

Avloppspumpen är igensatt. . . . . . . .22

Avloppsslangen är igensatt vid anslutningen på avloppsröret .....23

Filtret i vattenanslutningen är igensatt23

Felsökning 24

Nödupplåsning .....24

Förbrukningsvärden. 28

Huvudtvättprogrammens effekt- och vattenförbrukning, programtid och restfuktighet 28

Effektivaste programmet för bomullstextilier. 29

Tekniska data 29

Uppställning och anslutning .. 30

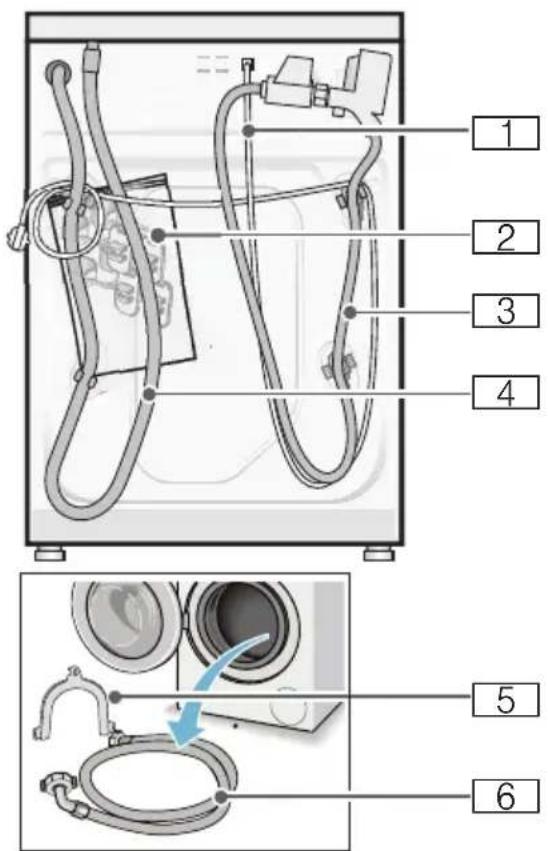

Medföljande tillbehör 30

Säkerhetsanvisningar.... 30

Uppställningsplatsen 31

Uppställning på sockel eller trägolv. 31

Inbyggnad i köksinredning ..... 31

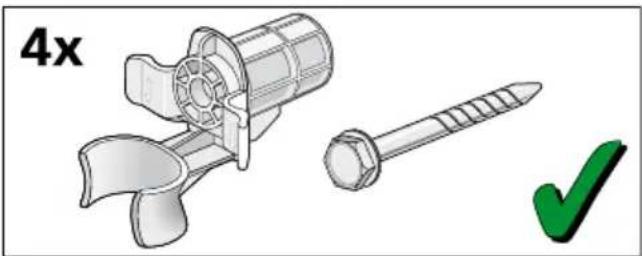

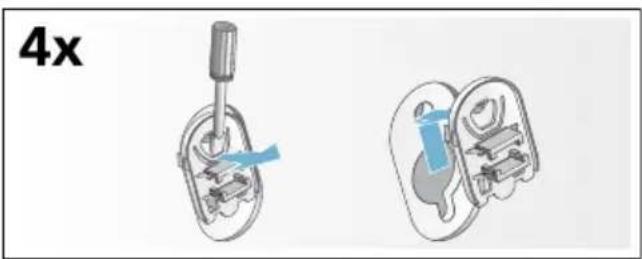

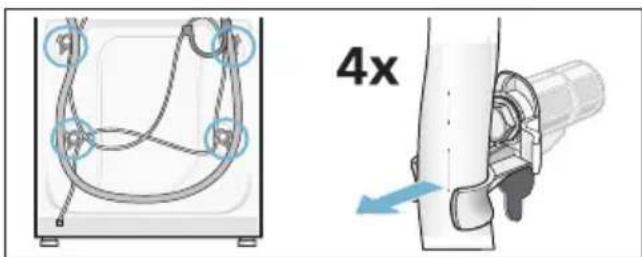

Ta bort transportsäkringarna ..... 31

Slang- och sladdlängder ..... 32

Vattenanslutning 32

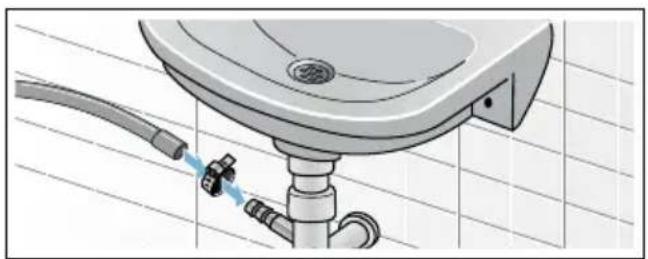

Avlopp 33

Nivellering 34

Elanslutning 34

Före 1:a tvättomgången. . . . . . . . . 35

Transport 35

Avsedd användning

■ Enheten är bara avsedd för normalt hemmabruk.
- Tvättmaskinen är avsedd för tvätt av textilier som tål maskintvätt och ylle som tål handtvätt.
- Avsedd för tvätt med kallt kranvatten och vanliga tvättmedel och tillsatser för tvättmaskin.
- Följ alltid tillverkarens anvisningar för dosering av tvättmedel, tillsatser och rengöringsmedel.
Barn över 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om någon ansvarar för att de får lära sig hur man använder enheten.
Barn får inte göra rengöra eller sköta om maskinen utan uppsikt.
Håll barn under 3 år på avständ från tvättmaskinen.
Skåpet är avsett att användas på en nivå upp till högst 4000 meter över havet.
■ Håll husdjur borta från tvättmaskinen.

Innan du använder maskinen: Läs bruks- och installationsanvisningarna och all övrig information som följer med tvättmaskinen och följ anvisningarna. Spara dokumentationen för framtida bruk eller efterföljande ägare.

Risk för stötar vid kontakt med spänningssatta detaljer.

■ Ta aldrig i kontakten med våta händer.
■ Ta alltid tag i kontakten när du drar ur, inte i sladden. Annars kan du skada sladden.

Risk för personskador!

⚠ Varning

Risk för personskador!

• Lyfter du tvättmaskinen i utstående delar (t.ex. luckan), så kan de gå av och ge personskador. Lyft inte tvättmaskinen i utstående detaljer.
  ■ Ställer du dig på tvättmaskinen, så kan toppskivan gå sönder och ge personskador. Ställ dig inte på tvättmaskinen.
  ■ Stöder/ställer du dig på öppen lucka kan tvättmaskinen välta och ge personskador. Stöd dig aldrig på öppen lucka.

■ Sticker du in händerna i trumman när den roterar kan du skada händerna.
Stick aldrig in handen när trumman roterar.
Vänta tills trumman inte slutat rotera.

Varning

Risk för skållningsskador!

Tvätt på hög temperatur innebär risk för skållningsskador vid kontakt med het tvättlösning, t.ex. om maskinen tömmer hett avlopp i tvättställ.

Undvik kontakt med het tvättlösning.

Barnsäkerhet

⚠ Varning Livsfara!

Barn kan hamna i livsfarliga situationer eller bli skadade om de leker vid tvättmaskinen.

■ Låt inte barn leka utan uppsikt vid tvättmaskinen!
■ Barn får inte leka med tvättmaskinen!

⚠ Varning Livsfara!

Risk att barnen blir instängda maskinen, vilket kan medföra livsfara.

Uttjänta maskiner:

• dra ur kontakten.
  ■ kapa sladden och ta bort den och kontakten.
  ■ förstör lucklåset.

⚠ Varning Kvävningsrisk!

Risk att barn vid lek vecklar in sig i förpackningar/folier och förpackningsdelar eller drar dem över huvudet och kvävs. Håll barnen borta från förpackningar, folier och förpackningsdelar.

⚠ Varning Förgiftningsrisk!

Tvätt- och sköljmedel kan leda till förgiftning vid förtäring. Förvara tvätt- och sköljmedel oåtkomligt för barn.

Tvätt- och sköljmedel kan ge ögon-/hudirritation vid kontakt. Förvara tvätt- och sköljmedel oåtkomligt för barn.

⚠ Varning Risk för personskador!

Luckglaset blir hett vid tvätt på hög temperatur. Håll barn borta, så att de inte kommer i kontakt med den heta luckan.

Miljövård

Förpackning/uttjänt maskin

Släng förpackningen i återvinningen. Maskinen är märkt enligt EU-direktiv 2012/19/EG om elektriskt och elektroniskt avfall (Waste electrical and electronic equipment – WEEE). Direktivet anger ramen för återtagande och återvinning av gamla maskiner inom EU.

Spartips

• Lägg alltid i maximal tvättmängd för varje program.
  Programöversikt → Sidan 12

Kör normalsmutsat tvättgods utan förtvätt.

■ Du kan sänka tvättmedels- och effektförbrukningen vid lätt- och normalsmutsad tvätt. → Sidan 11

■ Energisparläge: belysningen i displayen slocknar efter några minuter, Start/påfyllning blinkar. Tryck på någon av knapparna för att slå på belysningen. Energisparläget är inte på när programmet är igång.

■ Ska du torktumla tvätten efteråt, ställ in det centrifugeringsvarvtal som torktumlarens bruksanvisning anger.

1 Tvättmedelsfack → Sidan 17
2 Kontroller/displayer 3a Öppna luckan

3 Lucka och handtag

3b Stäng luckan.

4 Servicelucka

Kontroller

1 Programvred för att välja program samt strömbrytare
2 Display för inställningar och information

3 °C Temperatur, ⑥ centrifugeringsvarvtal, ⏻ Färdig om- tid för att ändra programförinställningar

4 = speed Perfect, eco Perfect, Vatten plus extra programinställningar
5 Start/påfyllning ◆ för start, paus (lägga i tvätt) och avbrott av program Start/påfyllning för start, paus (lägga i tvätt) och avbrott av program

Display

Inställningar för valt program

Kulörtvätt - 90°C Temperatur Cold = kulörtvätt
- - - ...1400* © Centrifugeringsvartal;	i v/min. (varv per minut);
* max. centrifugeringsvartal	- - - = Sköljstopp (ingen slutcentrifugering)
beroende på modell

1:30 Programtid efter programval i h:min (timmar:minuter)

1 - 24 h Färdig om Programslut efter ... h (h=timmar)

7,0 kg max. tvättmängd

Statusindikeringar för programkörning (programförlopp):

End : tvätt, sköljning, centrifugering, programtid resp. -slut
: Öppna luckan, lägg i tvätt
: Barnspärr

Tvättgods

Förbehandla tvätten

Obs!

Risk för maskin-/textilskador!

Främmande föremål (t.ex. mynt, gem, nälar, spik) kan skada tvättgodset eller tvättmaskinens komponenter.

Följ anvisningar nedan när du förbehandlar tvätten:

Töm fickorna.

■ Ta bort metallföremål (gem etc.).
■ Tvätta ömtåligt (strumpor, bygel-BH etc.) i tvättnät/tvättpåse.
■ Stäng blixtlås, knyt igen örngott och påslakan.
■ Borsta sand ur fickor och slag.
■ Ta bort gardinkrokar eller lägg gardinerna i tvättnät/tvättpåse.

Sortera tvätten

Sortera tvätten som skötselråden och tillverkarens tvättråd anger:

Tygsort/fibertyp
Färg

Anvisning: Tvättgods kan färga av sig eller inte bli riktigt rent. Kör vittvätt och kulörtvätt var för sig. Tvätta nya kulörtextilier separat första gången.

Smuts

Kör tvättgods som är lika smutsigt tillsammans.

Här är några exempel på smutsgrad → Sidan 11

- lättsmutsigt: ingen förtvätt, välj ev. =∅ speedPerfect-inställning

• normalsmutsigt
• jättesmutsigt: lägg i mindre tvätt, välj program med förtvätt
• fläckigt: ta bort/förbehandla fläckar när de är färska. Doppa i såplösning, gnugga inte. Kör sedan textilien på lämpligt tvättprogram. Tuffa/intorkade fläckar kräver ibland att du tvättar godset flera gånger.

■ Tvättrådssymbolerna

Siffrorna i symbolerna anger maximal tvättemperatur.

• 📁: avsedd för normaltvätt; t.ex. Bomuld (Bomullsprogram)
• 📋 : skontvätt; t.ex. Strygelet (Syntetprogram)
• ≡ : ömtålig skontvätt; t.ex.

Finvask/Silke (Fin-/sidentvättprogram)

• : avsedd för handtvätt; t.ex. Uld-/håndvask (Ylleprogram)
• : tvättgodset går inte maskintvätta.

Tvättmedel

Välja rätt tvättmedel

Skötselråden avgör vilket tvättmedel, vilken temperatur och hur du ska förbehandla tvätten →. Se även www.sartex.ch.

På www.cleanright.eu finns ytterligare information om tvätt-, skötsel-, och rengöringsmedel för privat bruk.

■ Tvättmedel med optiska vitmedel

avsett för vittvätt av linne eller bomull Program: Bomull / kulörtvätt - max. 90°C

Kulörtvättmedel utan blekmedel och optiska vitmedel

avsett för kulörtvätt av linne eller bomull

Program: Bomull / kulörtvätt - max. 60°C

Kulör-/fintvättmedel utan optiska vitmedel

avsett för kulörtvätt av strykfritt, syntet

Program: Syntet / kulörtvätt - max. 60°C

■ Fintvättmedel

avsett för ömtåliga fintextilier, siden eller viskos

Program: Fintvätt/Siden / kulörtvätt - max. 40°C

Ylletvättmedel

avsett för ylle Program: Ylle / kulörtvätt - max. 40°C

Spara energi och tvättmedel

Du kan sänka tvättmedels- och effektförbrukningen (sänka tvättemperaturen) vid lätt- och normalsmutsad tvätt.

Sänkt temperatur och tvättmedelsmängd enl. rek. dosering

Temperatur enl. skötselråd och tvättmedelsmängd enl. dose-ringsrekommenation/jättesmut-sigt

lätt

Ingen synlig smuts eller fläckar. Kläder som luktar svett, t.ex.:

■ tunna sommar-/sportkläder (som man bara haft på sig några få timmar)
■ T-tröjor, skjortor, blusar (som man haft på sig max 1 dag),
gästsängkläder och gästhanddukar (använda 1 dag)

normalsmutsigt

Synlig smuts/eller några få lätta synliga fläckar, t.ex.:

■ T-tröjor, skjortor, blusar (helt genomsvettiga, som man haft på sig flera gånger),

■ handdukar, sängkläder (använda max. 1 vecka)

jättesmutsigt

Mycket tydlig smuts och/eller fläckar t.ex. diskhanddukar, babytvätt, arbetskläder

Anvisning: Följ alltid tillverkarens anvisningar för dosering av tvättmedel, tillsatser och rengöringsmedel.

→ Sidan 17

Programöversikt

Programvredets program

Program/tvättyp/anvisning Inställningar
ProgramnamnKort förklaring av programmet resp. för vilka textilier programmet är avsett.	max. tvättmängd;* mindre tvättmängd vid inställningen = speedPerfectTemperaturvalCentrifugeringsvartalsval;** max. centrifugeringsvartal beroende på modellmöjliga programinställningar
Bomuld (Bomull)slitstarka textilier, textilier av bomull eller linne som tål vittvättBomuld (Bomull) + Forvask (Förtvätt): program med förtvätt; för-dela tvättmedlet i fack I och IIAnvisning: Inställningen = speedPerfect är avsedd som kort-program för lättsmutsad tvätt.	max. 7 kg/4* kgKulörtvätt - 90°C-- - ... 1400** v/min.∅, =∅,
Strygelet (Syntet)Textilier av syntet och blandvävStrygelet (Syntet) + Forvask (Förtvätt): program med förtvätt; för-dela tvättmedlet i fack I och II	max. 4 kgKulörtvätt - 60°C-- - ... 1200 v/min.∅, =∅,
Mixblandad tvätt bestående bomull och syntetmaterial	max. 3,5 kgKulörtvätt - 40°C-- - ... 1400** v/min.∅, =∅,
Finvask/Silke (Fintvätt/siden)för ömtåliga, tvättbara textilier t.ex. av siden, satin, syntetmaterial eller blandväv (t.ex. sidenblusar, sidenschalar)Anvisning: Använd lämpligt maskintvättmedel för fintvätt eller si-den.	max. 2 kgKulörtvätt - 40°C-- - ... 800 v/min.∅, =∅,
Uld-/håndvask (Ylle)textilier av ull eller av ullblandning som tål hand- och maskintvätt;extra skonsamt tvättprogram för att förhindra att tvätten krympermed längre pauser i programmet (textilierna får ligga och vila i tvätt-vattnet)Anvisningar■ Ull från djur t.ex. angora, alpaka, lama, får.■ Använd lämpligt maskintvättmedel för ylle.	max. 2 kgKulörtvätt - 40°C--- ... 800 v/min.-
Skyl (Sköljning)Extrasköljning med centrifugering	max. 7 kg---- 1400** v/min.
Centrifugering/urpumpningExtracentrifugering med valbart centrifugeringsvarvtalVill du bara tömma, sätt centrifugeringsvarvtalet till -- -.	max. 7 kg---- 1400** v/min.
SuperLyn (Supersnabb) 30'/15'extra kortprogram ca 30/15 minuter, avsett för lättsmutsat, smått tvättgods.Anvisning: Ved indstillingen speedPerfect = bliver programmet SuperLyn 15' (Supersnabb) udført.	max. 3,5 kg/2 kgKulörtvätt - 40°C--- ... 1200 v/min.=
SportTextilier av mikrofiber för sport och fritidAnvisningar■ Du får inte ha behandlat tvätten med sköljmedel.■ Rengör tvättmedelsfacket (samtliga fack) ordentligt före tvätt såatt det inte finns kvar några sköljmedelsrester.	max. 2 kgKulörtvätt - 40°C--- ... 800 v/min.☎, = ☎, ☎
Outdoor (funktionskläder)Regn- och friluftskläder med membranbeläggning samt vattenavvisande textilierAnvisningar■ Använd specialtvättmedel för maskintvätt, dosera enligt tillverka-rens anvisningar i fack II.■ Du får inte ha behandlat tvätten med sköljmedel.■ Rengör tvättmedelsfacket (samtliga fack) ordentligt före tvätt såatt det inte finns kvar några sköljmedelsrester.	max. 2 kgKulörtvätt - 40°C--- ... 800 v/min.☎, = ☎, ☎
Sensitiv (Överkänslig)	max. 7 kg/5* kg
slitstarka textilier	Kulörtvätt - 60°C
Anvisning: förlängd tvättid och sköljning med högre vattenivå för överkänslig hud	- - - ... 1400** v/min.
	∅, =∅, ↑
Skjorter/Busines (Skjortor)	max. 2 kg
strykfria skjortor/blusar av bomull, linne, syntet eller blandväv	Kulörtvätt - 60°C
Anvisning: Tvätta skjortor/blusar av siden/ömtåliga material med programmet Finvask/Silke (Fintvätt/siden).	- - - ... 800 v/min.
	∅, =∅, ↑
Strygelet Special (Syntet Plus)	max. 3,5 kg
mörka textilier av bomull och mörka strykfria textilier	Kulörtvätt - 40°C
Vänd textilierna ut och in.	- - - ... 1200 v/min.
	∅, =∅, ↑

Stärkning

Anvisning: Du får inte ha sköljmedel i tvätten.

Flytande stärkelsemedel går framförallt bra att använda i sköljning och bomullsprogram. Dosera stärkelsemedlet enligt tillverkarens anvisningar i fack ⚙ (rengör facket innan, om det behövs).

Färgning/blekning

Färgning är bara tillåten för normalt hushållsbruk. Salt kan ge angrepp på rostfritt! Följ anvisningarna från tillverkaren av färgningsmedlet!

Använd inte maskinen för att bleka tvätt!

Blötläggning

1. Fyll på mjuk-/tvättmedel enligt tillverkarens anvisningar i fack II.
2. Vrid programvredet till □ Bomuld (Bomull) 30°C.
3. Tryck på Start/påfyllning.

4. Välj Start/påfyllning efter ca 10 minuter.

5. Låt tvätten ligga i blöt så länge du vill, tryck sedan på Start/påfyllning igen för att fortsätta eller ändra programmet.

Anvisningar

■ Lägg i tvättgods av samma färg.
■ Du behöver inte lägga i nytt tvättmedel, maskinen tvättar med blötläggningsvattnet.

Programförinställning ar

Temperatur, centrifugeringsvarvtal och programtid (färdigtid) i samtliga program är fabriksinställda.

Du får upp dem på displayen vid programval.

Såhär ändrar du förinställningarna.

Temperatur

Det går att ändra förinställd temperatur (i °C) före och under programkörningen beroende hur långt programmet kommit.

Tryck på resp. knapp till du får upp den inställning du vill ha.

Programöversikt → Sidan 12

Centrifugeringsvartal

Det går att ändra centrifugeringsvarvtalet (i v/min.; varv per minut) före och under programkörningen beroende hur långt programmet kommit.

Tryck på resp. knapp till du får upp den inställning du vill ha.

Inställningen -- - Ⓤ: sköljstopp = ingen slutcentrifugering, tvätten ligger kvar i sista sköljvattnet.

Sköljstopp väljer du för att slippa rynkor om du inte tar ur tvätten direkt vid programslutet.

Maxvarvtalet beror på vilket program du valt och modellen.

Programöversikt → Sidan 12

Färdig om-tid

När du ställer in ett program får du upp programtiden.

Programtiden blir automatiskt anpassad under körningen. Ändrade programförinställningar resp. - inställningar ändrar också programtiden.

Programslutet (färdig om-tiden) går att ställa in timvis (h=timmar) upp till max. 24 h före programstart.

Tryck på resp. knapp till du får upp den inställning du vill ha.

Anvisning: Programtiden är medräknad i inställd färdig om-tid.

Du får upp förinställd tid t.ex. 8 h på displayen efter start och den räknar ned tills tvättprogrammet börjar. Sedan får du upp programtiden t.ex. 2:30 (timmar:minuter) på displayen.

Ändra förinställd tid:

Såhär kan du ändra förinställd tid efter programstart:

1. Tryck på Start/påfyllning.

2. Tryck på Färdig om Ⓛ tills du får upp det antal timmar du vill ha på displayen.

3. Tryck på Start/påfyllning.

Lägga i tvätt när förinställd tid är igång:

1. Tryck på Start/påfyllning.

2. YES och Ⓐ lyser på displayen. Det går att öppna luckan och lägga i tvätt.

3. Stäng luckan.

4. Tryck på Start/påfyllning. Förinställd tid går igång igen.

Extra programinställningar

speedPerfect

snabbtvätt men ger tvättresultat jämförbart med standardprogrammet.

Anvisning: Överskrid inte maxlasten. Programöversikt → Sidan 12

ecoPerfect

Effektoptimerat tvättprogram med sänkt temperatur men bibehållen tvätteffekt.

Anvisning: Tvättemperaturen är lägre än vald temperatur. Programmet Hygien klarar särskilda hygienkrav.

Vatten plus

Högre vattennivå och extrasköljning, längre tvättid. För områden med mycket mjukt vatten eller om du vill få bättre sköljresultat.

Så använder du maskinen

Förberedelser

Anvisning: Tvättmaskinen ska vara rätt installerad och ansluten. se → Sidan 30

1. Sätt i kontakten.
2. Öppna vattenkranen.
3. Öppna luckan.
4. Kontrollera att trumman är tom. Töm, om det behövs.

Välj program/slä på maskinen

Anvisning: Är barnspärren på, så måste du slå av den innan du gör programinställningar. → Sidan 18

Välj det program du vill ha med programvredet. Vredet går att vrida åt båda hållen.

Maskinen är på.

Du får upp följande för valt program på displayen:

programtid,
■ förinställd temperatur,
■ förinställt centrifugeringsvartal och
■ maxbelastning.

Ändra programinställningarna

Du kan använda eller ändra förinställningarna.

Tryck på resp. knapp till du får upp den inställning du vill ha.

Inställningarna är på utan kvittering.

De är inte kvar om du slår av maskinen.

Programförinställningar→ Sidan 15

Programöversikt se → Sidan 12

Välja extra programinställningar

Extrainställningarna gör att du kan anpassa tvättprocessen bättre till tvättgodset.

Inställningarna går att lägga till resp. slå av beroende på hur långt programmet kommit.

Kontrollampan i knappen lyser när resp. inställningen är på.

Inställningarna ligger inte kvar när du slår av maskinen.

Extra inställningar → Sidan 16

Programöversikt se → Sidan 12

Lägga tvätt i trumman

Varning

Livsfara!!

Tvättgods förbehandlat med rengöringsmedel som innehåller lösningsmedel som t.ex.

fläckborttagning/tvättbensin medför explosionsrisk om du lägger det i maskinen.

Skölj ur tvätten ordentligt för hand innan du lägger den i maskinen.

Anvisningar

Blanda stora och små textilier. Olika stort tvättgods blir bättre fördelat vid centrifugering. Enstaka tvättgods kan ge obalans.

- Överskrid inte angiven maxlast. Överfylld maskin försämrar tvättresultatet och ger skrynklig tvätt.

1. Veckla ut försorterat tvättgods innan du lägger det i trumman.

2. Se till så att du inte klämmer tvättgods mellan luckan och gummitätningen när du stänger luckan.

Startkontrollampan blinkar och programinställningarna står kvar på displayen. Det går fortfarande göra ändringar.

Dosera och fylla på tvätt- och sköljmedel

Obs!

Maskinskador

Rengörings- och förbehandlingsmedel för tvätt (t.ex. fläckborttagning, tvättspray, ...) kan skada tvättmaskinens ytor vid kontakt.

Se till så att medlen inte kommer i kontakt med tvättmaskinens ytor. Torka bort spraystänk och andra rester/droppar med fuktig trasa, om det behövs.

Dosering

Dosera tvätt- och sköljmedel efter:

■ vattnets hårdhet; fråga vattenverket
■ tillverkarens anvisningar på förpackningen
tvättmängden
■ hur smutsig tvätten är → Sidan 11

Dosering

Varning

Ögon-/hudirritation!

Öppnar du tvättmedelsfacket under pågående tvätt kan det stänka tvätt-/sköljmedel.

Öppna facket försiktigt.

Skölj ögon resp. hud noggrant vid kontakt med tvätt-/sköljmedel.

Rådfråga läkare om någon råkat svälja tvätt-/sköljmedel.

Anvisning: Späd tjockflytande mjuk-/sköljmedel med vatten, så fastnar det inte.

Dosera tvätt- och sköljmedel i resp. fack:

Dosermått A för flytande tvättmedel

Fack II Tvättmedel för huvudtvätt, avhärdare, blekmedel, fläcksalt

Fack ✿ sköljmedel, stärkelse, överskrid inte max.

Fack I Tvättmedel för förtvätt

1. Dra ut tvättmedelsfacket tills det tar emot.
2. Fyll på tvättmedel och/eller andra tillsatser.
3. Stäng tvättmedelsfacket.

Dosermått för flytande tvättmedel

*beroende på modell

Sätt i dosermåttet vid dosering av flytande tvättmedel:

1. Dra ut tvättmedelsfacket. Tryck insatsen nedåt och dra sedan ut hela tvättmedelsfacket.
2. Skjut fram dosermättet, fäll ned och snäpp fast.
3. Sätt i tvättmedelsfacket igen.

Anvisning: Använd inte dosermättet till tvättgel och tvättpulver eller program med förtvätt resp. inställd färdig om-tid.

På modeller utan dosermätt doserar du flytande tvättmedel i doserboll och lägger i trumman.

Starta programmet

Tryck på Start/Reload (Start/Påfyllning). Kontrollampan lyser och programmet startar.

Displayen visar färdig om-tid under programmet resp. programtid och tvättsymbol när programmet börjar. Display → Sidan 9

Anvisning: Vill du låsa programmet så att det inte går att ändra av misstag, så slår du på barnspärren.

Barnspärr

Du kan spärra tvättmaskinen, så att inställda funktioner inte går att ändra av misstag. Slå på barnspärren när programmet startat.

Slå på/av genom att trycka ca 5 sekunder på Start/påfyllning. Du får upp ∼ på displayen.

• lyser: barnspärren är på.
  blinkar: barnspärren är på och någon har rört programvredet. Vrid tillbaka programvredet till ursprungsprogrammet, så avbryter maskinen inte programmet. Symbolen lyser igen.

Anvisning: Barnspärren kan vara på till nästa programstart även om du slår av maskinen.

Du måste slå av barnspärren före programstart och slå på den igen efter programstart, om det behövs.

Fylla på tvätt

Det går att lägga i och ta ur tvätt efter programstart, om det behövs.

Kontrollampan för Start/påfyllning blinkar och maskinen kontrollerar om det går att lägga i.

Anvisning: Låt inte luckan stå öppen för länge när du lägger i – det kan rinna ut vatten från tvättgodset.

Får du upp följande på displayen:

både YES och Olyser, då kan du lägga i mer.
■ NO blinkar, vänta tills YES och Ⓞ lyser. Öppna inte luckan förrän både YES och Ⓞ lyser.
När NO lyser, kan du inte lägga i. Vid hög vattennivå, hög temperatur eller om trumman fortfarande roterar, fortsätter luckan av säkerhetsskäl att vara låst och det går då inte att fylla på med mera tvätt.
Tryck på Start/påfyllning för att fortsätta programmet. Programmet fortsätter automatiskt.

Ändra programmet

Startar du av misstag fel program, så ändrar du programmet såhär:

1. Tryck på Start/Reload (Start/Påfyllning).
2. Ställ in ett annat program.
3. Tryck på Start/Reload (Start/Påfyllning). Det nya programmet börjar från början.

Avbryta programmet

Program med hög temperatur:

1. Tryck på Start/påfyllning.
2. Låt tvätten svalna: välj Sköljning.
3. Tryck på Start/påfyllning.

Program med låg temperatur:

1. Tryck på Start/påfyllning.
2. Vrid till Centrifugering eller Urpumpning.
3. Tryck på Start/påfyllning.

Programslut vid Sköljstopp

Du får upp -- - Ⓢ på displayen och kontrollampan Start/påfyllning blinkar.

Avsluta programmet genom att vrida programvredet till Centrifugering/Urpumpning eller välj ett centrifugeringsvarvtal. Tryck sedan på Start/påfyllning.

Programslut

Du får upp End på displayen och kontrollampan i Start/påfyllningsknappen slocknar.

Om du dessutom får upp 🔒 på displayen, så har tvättmaskinen registrerat för mycket skum under tvättprogrammet och automatiskt kört extrasköljningar för att få bort det.

Anvisning: Ta mindre mängd tvättmedel nästa gång du tvättar med samma tvättmängd.

Ta ur tvätten/slå av maskinen

1. Öppna luckan och ta ur tvätten.
2. Vrid programvredet till Från. Maskinen är avstängd.
3. Stäng vattenkranen. Anvisning: Behövs inte på modeller med Aqua-Stop.

Anvisningar

Glöm inte kvar tvätt i trumman. Risk för att den krymper i nästa tvättomgång eller missfärgar annan tvätt.
■ Ta bort främmande föremål ur trumman och gummitätningen, om det behövs – risk för rostskador.

Lämna lucka och tvättmedelsfack öppna så att eventuellt restvatten torkar ur.
Vänta alltid till programmet gått klart eftersom luckan fortfarande kan vara läst. Slå på maskinen och vänta tills lucklåset öppnar.
■ Slocknar displayen vid programslut, så är energisparläget på. Slå på genom att trycka på någon av knapparna.

Givare

Mängdautomatik

Beroende på textiltyp och tvättmängd anpassar mängdautomatiken vattenförbrukningen optimalt till respektive program.

System för obalanskontroll

Det automatiska obalanskontrollsystemet registrerar obalans och fördelar tvätten i maskinen med flera korta centrifugeringar.

Om tvätten är felfördelad i trumman, så sänker maskinen centrifugeringsvarvtalet av säkerhetsskäl, den kan tom. avstå från att centrifugera.

Anvisning: Lägg stort och smått tvättgods i trumman. → Sidan 25

VoltMonitor

Den automatiska spänningsövervakningen detekterar otillåten underspänning. Kolonet blinkar på färdig om-displayen. → Sidan 9

När matarspänningen är stabil igen, så slutar kolonet på färdig om-displayen att blinka.

Om underspänningen leder till förlängd programtid, så blinkar punkten på färdig om-displayen.

Signalinställning

1. Slå på inställningsläge för signalvolym

Håll Ⓤ intryckt + vrid ett läge åt höger.

Håll intryckt ca 5 s tills displaysymbolerna tänds. Inställningsläget är på.

2. Ställ in ljudvolymen på knappsignalerna (beroende på modell)

Tryck tills du får den volym du vill ha.

till 3:e eller
ställ på o och lämna inställningsläget för signalvolym.

3. Ställ in ljudvolymen på indikeringssignalerna

Vrid ett läge åt höger. Tryck tills du får den volym du vill ha.
ställ på o och lämna inställningsläget för signalvolym.

Rengöring och skötsel

Varning

Livsfara!

Risk för stötar vid kontakt med spänningssatta detaljer.

Slå av maskinen och dra ur kontakten.

Varning

Förgiftningsrisk!

Rengöringsmedel som innehåller lösningsmedel som t.ex. tvättbensin kan generera giftångor.

Änvänd aldrig rengöringsmedel som innehåller lösningsmedel.

Obs!

Maskinskador

Rengöringsmedel som innehåller lösningsmedel som t.ex. tvättbensin kan skada maskinens ytor och komponenter.

Använd aldrig rengöringsmedel som innehåller lösningsmedel.

Hölje/kontroller

■ Torka av hölje och kontroller med mjuk, fuktig trasa.
■ Ta genast bort tvättmedelsrester.
■ Du får aldrig spola av enheten.

Tvättrumman

Använd klorfritt putsmedel, inte stålull.

Avkalkning

Du behöver inte kalka av om du doserar tvättmedlet rätt. Om du ändå måste göra det, följ anvisningarna från tillverkaren av avkalkningsmedlet.

Lämpliga avkalkningsmedel kan du köpa på vår webbsida eller hos service.

Tvättmedelsfack och hölje

Om det finns tvätt- eller sköljmedelsrester:

1. Dra ut tvättmedelsfacket. Tryck insatsen nedåt och dra sedan ut hela tvättmedelsfacket.
2. Ta ur insatsen genom att trycka den uppåt underifrån med fingret.

1. Rengör spolfack och insats med vatten och borste, torka dem sedan torra. Rengör även höljet invändigt.
2. Sätt tillbaka tvättmedelsfacket (kontrollera att du sätter in det i spåren).
3. Skjut in tvättmedelsfacket.

Anvisning: Låt tvättmedelsfacket stå halvöppet så att resten av vattnet kan torka ur.

Avloppspumpen är igensatt

Varning

Risk för skållningsskador!!

Tvättlösningen är het vid tvätt på hög temperatur. Skällningsrisk vid kontakt med het tvättlösning.

Låt tvättlösningen svalna.

1. Stäng vattenkranen så att det inte rinner in mer vatten som du måste tömma via avloppspumpen.

2. Slå av maskinen. Dra ur kontakten.

3. Öppna serviceluckan och ta bort den.

1. Lossa tömningsslangen från hållaren.

Dra ut proppen och låt tvättlösningen rinna ut i lämplig behållare.

Tryck i proppen och sätt tillbaka tömningsslangen i hållaren.

1. Skruva försiktigt på pumplocket, det kan rinna ut restvatten.

Rengör pumpen invändigt, gängan runt pumplocket och själva pumphuset. Avloppspumpens impeller måste kunna rotera.

Sätt tillbaka pumplocket och skruva fast det. Handtaget ska stå lodrätt.

1. Sätt i serviceluckan, snäpp fast och stäng.

Anvisning: Förhindra att outnyttjat tvättmedel rinner ut i avloppet nästa tvättomgång: håll 1 l vatten i fack II och ställ in och starta programmet Urpumpning.

Avloppsslangen är igensatt vid anslutningen på avloppsröret

1. Slå av maskinen. Dra ur kontakten.
2. Lossa slangklämman. Dra försiktigt av avloppsslangen, det kan rinna ut restvatten.
3. Rengör avloppsslangen och vattenlåsanslutningen.

1. Sätt tillbaka avloppsslangen och säkra anslutningen med slangklämman.

Filtret i vattenanslutningen är igensatt

Först måste du tryckavlasta vattenslangen:

1. Stäng vattenkranen.
2. Välj valfritt program (förutom Sköljning//Centrifugering/Urpumpning).
3. Tryck på Start. Kör programmet ca 40 sekunder.

4. Vrid programvredet till Från. Dra ur kontakten.

5. Rengör silen i vattenkranen: lossa slangen från vattenkranen. Använd en liten borste för att rengöra silen.

1. Rengör silen på baksidan av maskinerna på modellerna standard och Aqua-Secure: Lossa slangen på maskinens baksida, dra ut filtret med hjälp av en tång och rengör det.

1. Anslut slangen och kontrollera att allt är tätt.

Låt dem svalna först, om det behövs.

Varning

Risk för personskador!!

Du kan skada händerna om du sticker in dem när trumman roterar. Stick aldrig in handen när trumman roterar. Vänta tills trumman slutat rotera.

Obs!

Vattenskador

Vatten som rinner ut kan leda till vattenskador. Öppna inte luckan om du ser vatten innanför glaset.

1. Slå av maskinen. Dra ur kontakten.
2. Töm ur maskinen .
3. Använd ett verktyg för att dra nödöppnaren nedåt och släpp den sedan. Nu kan du öppna luckan.

t.ex. vid strömavbrott

Programmet fortsätter när strömmen kommer tillbaka.

Om du ändå vill ta ut tvätten, så går luckan att öppna enligt beskrivningen nedan:

Varning

Risk för skållningsskador!!

Tvätt på hög temperatur innebär risk för skållningsskador vid kontakt med het tvättlösning och tvätt.

Information på displayen

Indikering Orsak/Åtgård

YES Lucklåset går upp. Det går att lägga i tvätt.

NO ■ För hög temperatur. Vänta tills temperaturen gått ned.■ För hög vattennivå. Det går inte lägga i tvätt. Stäng luckan genast. Välj Start ◆för att fortsätta programmet.

blinkar ■ Ev. fastklämd tvätt. Öppna luckan igen och stäng den och tryck på Start ◆.■ Tryck till på luckan resp. ta ur tvätten och tryck till igen.■ Slå av och på maskinen igen, om det behövs; ställ in program och gör eventu-ella individuella inställningar; starta programmet.

E:17 ■ Öppna vattenkranen helt,■ Veckad/klämd vattenslang,■ Vattentrycket är för lågt. Rengör silen.

E:18 ■ Avloppspumpen är igensatt. Rengör avloppspumpen.■ Avloppsslangen/avloppsröret är igentäppt. Rengör avloppsslangen vid vatten-låsanslutningen.

E:23 Vatten i bottentråget, maskinen läcker. Stäng vattenkranen. Ring service!

Barnspärren är på; slå av den.

blinkar för mycket skum, maskinen kör extrasköljning.

: För låg spänning.

Underspänning i tvättprogrammet.Programmet blir förlängt.

andra indikeringar Slå av maskinen, vänta 5 sekunder och slå på igen. Får du upp indikeringen igen,ring service.

Felsökning

Fel Orsak/Åtgård
Det läcker vatten. ■ Fäst avloppsslangen ordentligt, byt om det behövs.■ Dra åt vattenslangens skruvkoppling.
Inget vattentillopp.Tvättmedlet blir inte nedspolat.	■ Har du glömt trycka på Start/påfyllning ?■ Glömt att vrida på vattenkranen?■ År vattenfiltret igensatt? Rengör silen.■ År vattenslangen veckad eller klämd?
Luckan går inte att öppna.	■ Säkerhetsfunktionen är på. Programavbrott?■ Har du ställt in - - - ⓞ (Sköljstopp = ingen slutcentrifugering)?■ Går det bara att nödöppna luckan?
Programmet startar inte.	■ Har du tryckt på Start/påfyllning eller ställt in Färdig om-tid?■ Har du stängt luckan?■ ➡ År barnspärren på? Slå av den.
Maskinen tömmer inte ur tvättlösningen.	Har du ställt in – – – (Sköljstopp = ingen slutcentrifugering)?Rengör avloppspumpen.Avloppsslangen och/eller avloppsröret är igentäppta.
Det syns inget vatten i trumman.	Inget fel – vattennivån är så låg att du inte ser vattnet.
Tvätten blir inte ordentligt centrifugerad.Tvätten är för blöt/fuktig.	Det är inget fel – obalanskontrollen har avbrutit centrifugeringen på grund av ojämnt fördelat tvättgods.Fördela smått och stort tvättgods i trumman.Har du ställt in [IMAGE] Strykfritt(beroende på modell)?Har du ställt in för lågt centrifugeringsvarvtal?
Upprepad centrifugering. Det är inget fel – obalanskontrollen fördelar tvätten för att hantera obalansen.
Programmet tar längre tid än vanligt.	Det är inget fel – obalanskontrollen fördelar tvätten flera gånger för att hantera obalansen i maskinen.Det är inget fel – skumkontrollen är igång – maskinen kör en extrasköljning.
Maskinen ändrar programtiden under tvättcykeln.	Det är inget fel – programkörningen blir optimerad till pågående tvätt. Det kan ändra programtiden på displayen.
Det finns restvatten i sköljmedelsfacket [IMAGE].	Det är inget fel – påverkar inte sköljmedlets effekt negativt.Rengör insatsen, om det behövs.
Lukt i tvättmaskinen.	Kör programmetBomuld(Bomull)90°Cutan tvätt i maskinen.Häll tvättmedel i tvättmedelsfacket.
blinkar på displayen.Det skummar ev. ur tvättmedelsfacket.	Har du hållt i för mycket tvättmedel?Blanda 1 msk sköljmedel i 1/2 liter vatten och håll blandningen i fack II(inte om du tvättar frilufts-, sport-dunkläder!).Ta mindre mängd tvättmedel nästa gång.
Hög ljudnivå, vibrationer och maskinen "vandrar" vid centrifugering.	Står maskinen vågrätt? Justera maskinen så att den är i våg.Står maskinens fötter ordentligt stadigt? Om inte, se till så att fötterna står stadigt.Är transportsäkringarna borttagna? Ta bort transportsäkringarna.
Displayen/kontrollam-porna fungerar inte när maskinen är igång.	Strömavbrott?Har säkringarna gått? Byt/slå på säkringarna.Ring service om du får felet ofta.
Det finns tvättmedelsres-ter på tvättgodset.	Vissa fosfatfria tvättmedel innehåller olösliga rester.Ställ inSkyl (Sköljning)eller borsta av tvätten när den torkat.
Du får uppNOpå dis-playen när du ska lägga i.	För hög vattennivå. Det går inte lägga i tvätt. Stäng luckan genast.Tryck påStart/påfyllning för att fortsätta programmet.
Du får uppYESpå dis-playen när du ska lägga i.	Lucklåset går upp. Det går att lägga i tvätt.
Kolonet blinkar på färdig om-displayen (:).	För låg spänning.

Fel Orsak/Åtgärd

Punkten (.) blinkar. Underspänningen har fått maskinen att förlänga programtiden.

Om du inte kan åtgärda felet själv (genom att slå av och på) eller maskinen behöver reparation:

Vrid programvredet till Fra (Av). Maskinen är avstängd.
Dra ur kontakten.
■ Stäng vattenkranen och ring service.

Service

Om du inte kan åtgärda felet själv (Felsökning → Sidan 25), kontakta service. → Omslag

Vi hjälper dig att lösa problemet och undviker onödiga besök av servicetekniker.

Ange maskinens produktnummer (E-nr) och tillverkningsnummer (FD-nr) när du kontaktar service.

E-Nr. FD

Produktnummer Tillverkningsnummer

Uppgifterna hittar du här på modellerna*:

Inuti luckan*/om du öppnar serviceluckan* och på maskinens baksida.

Lita på tillverkarens kompetens.

Kontakta oss. Då kan du vara säker på att det är en utbildad servicetekniker som gör reparationen med originalreservdelar.

Förbrukningsvärden

Huvudtvättprogrammens effekt- och vattenförbrukning, programtid och restfuktighet

(ungefärliga uppgifter)

Program Tvätt-	mängd	Effektförbrukning* Vatten* Programtid*
Bomuld (Bomull) 20°C 7 kg 0,39 kWh 69 l 2 3/4 h
Bomuld (Bomull) 40°C 7 kg 1,08 kWh 69 l 2 3/4 h
Bomuld (Bomull) 60°C 7 kg 1,30 kWh 69 l 2 3/4 h
Bomuld (Bomull) 90°C 7 kg 2,30 kWh 78 l 2 3/4 h
Strygelet (Syntet) 40°C 4 kg 0,79 kWh 51 l 2 h
Lyn/Mix (Snabb/mix) 40°C	3,5 kg 0,51 kWh 45 l 1 1/4 h
Finvask/Silke (Fintvätt/siden) 30°C	2 kg 0,21 kWh 36 l 3/4 h
Uld-/håndvask (Ylle) 30°C	2 kg 0,22 kWh 42 l 3/4 h

Program ungefärlig restfuktighet**
	WAK28 ... WAK24 ... WAK20 ...WM14K ... WM12K ... WM10K ...max. 1 400 v/min. max. 1 200 v/min.
Bomull	48%	53%	62%
Syntet	40%	40%	40%
Fintvätt/siden	30%	30%	30%
Ylle	45%	45%	45%

* Värdena varierar beroende på vattentryck, -hårdhet, -inloppstemperatur, rumstemperatur, tvättgodsets typ och mängd, hur smutsigt tvättgodset är, vilket tvättmedel du använder, variationer i nätspänningen och tillvalsfunktionerna du valt.

** Angiven restfuktighet baserad på programberoende sänkning av centrifugeringsvarvtal och maximal tvättmängd.

Effektivaste programmet för bomullstextilier

Följande program (standardprogram märkta □) är avsedda för normalsmutsiga bomullstextilier och ger

effektivast kombination av effekt- och vattenförbrukning.

Standardprogram för bomull enligt direktiv (EU) nr 1015/2010	Tvättmängd	Programtid
Programm Bomuld (Bomull) 60°C + EcoPerfect	7 kg	3 1⁄2 h
Programm Bomuld (Bomull) 60°C + EcoPerfect	3,5 kg	3 1⁄2 h
Programm Bomuld (Bomull) 40°C + EcoPerfect	3,5 kg	3 1⁄4 h
Programinställning för kontroll och energimärkning enligt direktiv 2010/30/EU med kallvatten (15°C). Använd programtemperatur ska följa den tvättemperatur som skötselråden i textilierna anger. Verklig tvättemperatur kan avvika från angiven programtemperatur av energisparskäl.

Tekniska data

Mått:

850 × 600 × 590 mm

(höjd x bredd x djup)

Vikt:

63 - 83 kg (beroende på modell)

Elanslutning:

Spänning 220-240 V, 50 Hz

Märkström 10 A

Märkeffekt 2300 W

Vattentryck:

100 - 1000 kPa (1 - 10 bar)

Effektförbrukning när maskinen är av:

0,12 W

Effektförbrukning i standbyläge:

1,49 W

Uppställning och anslutning

Medföljande tillbehör

Anvisning: Kontrollera så att maskinen inte har transportskador. Använd aldrig en trasig maskin. Kontakta återförsäljaren eller service om du har anmärkningar.

■ Bruks- och installationsanvisning
■ Förteckning över serviceställen*
Garanti*
■ Ta först bort transportsäkringarna och sedan täcklocken över öppningarna.
Skruvnyckel*

3 Vattenslang till modell Aquastop

4 Avloppsslang

5 Böj för fixering av avloppsslangen*
6 Vattenslang till modellerna standard/Aqua-Secure
* beroende på modell

Vattenlåsanslutning av avloppsslangen kräver dessutom en slangklämma ∅ 24 - 40 mm (finns i butik).

Bra verktyg att ha till hands

■ Vattenpass för injustering
Skruvnyckel

– NV 13: för att ta bort transportsäkringarna och

- NV 17: för att justera maskinens fötter så att den står vägrätt

Risk för personskador!!

■ Tvättmaskinen är tung. Var försiktig vid lyft/transport av tvättmaskinen.
Lyfter du tvättmaskinen i utstående delar (t.ex. luckan), så kan de gå av och ge personskador.
Lyft inte tvättmaskinen i utstående delar.
- Drar du slang och sladd olämpligt, så finns snubbelrisk och risk för personskador.
Dra slangar och sladdar så att du undviker snubbelrisk.

Obs!

Maskinskador

Frusna slangar kan spricka. Ställ inte tvättmaskinen i utrymmen med frostrisk och/eller utomhus.

Obs!

Vattenskador

Vattentrycket i vatten- och avloppsslangarna är högt. Undvik läckor och vattenskador genom att följa anvisningarna i kapitlet.

Anvisningar

Följ även gällande föreskrifter från vattenverk och elleverantör utöver anvisningarna här.

Låt en fackman göra installationen om du är tveksam!

Uppställningsplatsen

Anvisning: Det är viktigt att maskinen sitter fast ordentligt så att den inte börjar vandra!

■ Uppställningsytan ska vara stabil och jämn.
■ Mjuka golv/beläggningar fungerar inte.

Uppställning på sockel eller trägolv

Obs!

Maskinskador

Tvättmaskinen kan börja vandra och falla av sockeln vid centrifugering Säkra maskinfötterna med fästjärn. Best.nr WMZ 2200, WX 9756, Z 7080X0

Anvisning: Om tvättmaskinen står på trägolv:

■ ställ den helst i ett hörn,
■ ställ på vattenbeständig träskiva (min. 30 mm tjock) som är fastskruvad i golvet.

Inbyggnad i köksinredning

Varning

Livsfara!!

Risk för stötar vid kontakt med spänningssatta detaljer.

Ta inte av maskinens toplåt.

Anvisningar

• Kräver 60 cm nischbredd.
  ■ Du får bara ställa upp tvättmaskinen under hel bänkskiva som sitter fast i stommarna runtom.

Ta bort transportsäkringarna

Obs!

Maskinskador

■ Maskinen är säkrad med transportsäkringar vid transport. Tar du inte bort transportsäkringarna, så kan du t.ex. skada trumman vid användning.
Du måste ta bort alla 4 transportsäkringarna före första användning. Spara transportsäkringarna.
■ Undvik transportskador, montera alltid transportsäkringarna före transport.

Anvisning: Spara skruvar och hylsor.

1. Ta bort slangarna ur hållarna.

1. Lossa och ta bort samtliga 4 transportsäkringar. Ta bort hylsorna. Lossa sladden från hållarna.

1. Sätt i täcklocken. Snäpp fast täcklocken ordentligt.

Slang- och sladdlängder

■ Anslutning på tvättmaskinens vänstra sida

■ Anslutning på tvättmaskinens högra sida

Tips: Finns hos återförsäljare/service:

■ förlängning till Aqua-Stop- resp. kallvattenslang (ca 2,50 m); best.nr WMZ2380, WZ10130, CZ11350, Z7070X0
- längre vattenslang (ca 2,20 m) för standardmodell.

Vattenanslutning

Varning

Livsfara!!

Risk för stötar vid kontakt med spänningssatta detaljer.

Doppa inte Aquastop-säkerhetsventilen i vatten (innehåller elektrisk ventil).

Tänk på följande vid anslutning

Anvisningar

■ Du får bara kallvattenansluta tvättmaskinen.
■ Anslut inte maskinen till blandare på trycklös varmvattenberedare.
■ Använd aldrig en gammal vattenslang, använd bara den medföljande vattenslangen eller vattenslang köpt hos auktoriserad fackhandel.
Vik inte vattenslangen, kläm den inte eller ändra den genom att t.ex. kapa den (då kan man nämligen inte längre vara säker på att den håller).
Dra bara åt skruvkopplingarna för hand. Drar du åt skruvkopplingarna för hårt med verktyg (tång), kan du skada gångorna.

Optimalt vattentryck i ledningsnätet:

min. 100 kPa (1 bar)

max. 1000 kPa (10 bar)

Öppen kran måste ge minimiflöde om 8 l/min.

Högre vattentryck kräver strypventil uppströms.

Anslutning

Anslut vattenslangen till vattenkran (3/4" = 26,4 mm) och maskin (gäller inte modeller med Aquastop, fast installation):

■ Modell: standard

Anvisning: Öppna vattenkranen försiktigt och kontrollera att anslutningsställena är täta. Skruvkopplingen står under vattentryck.

Avlopp

Obs!

Vattenskador

Om avloppsslangen åker ur tvättstället eller glider av anslutningen vid tömning på grund av vattentrycket, så kan vattnet som rinner ut ge vattenskador. Sätt fast avloppsslangen ordentligt så att den inte lossnar.

Anvisning: Vik inte vattenavloppsslangen eller dra i den för att göra den längre.

Risk för skållningsskador!!

Tvätt på hög temperatur innebär risk för skållningsskador vid kontakt med het tvättlösning, t.ex. om maskinen tömmer hett avlopp i tvättställ. Undvik kontakt med het tvättlösning.

Obs!

Risk för maskin-/textilskador!

Om änden på avloppsslangen hamnar i urpumpat vatten finns risk att baksuget leder tillbaka vattnet in i tvättmaskinen och skadar maskinen/textilierna!

Glöm inte att:

• ta bort proppen i tvättstället.
• slangänden inte får sticka ned i urpumpat vatten.
• se till så att vattnet rinner undan.

Fäst anslutningen med slangklämma, ∅ 24-40 mm (finns att köpa i fackhandeln).

■ Avlopp via plaströr med gummimuff eller golvbrunn

Rikta maskinen med vattenpass.

Står maskinen inte vågrätt kan det ge hög ljudnivå, vibrationer samt få den att börja "vandra".

1. Lossa läsmuttern medurs skruvnyckel.
2. Kontrollera att maskinen är i våg med vattenpass och justera, om det behövs. Justera höjden genom att skruva på maskinfötterna. Alla 4 maskinfötterna ska stå stadigt på underlaget.
3. Dra åt låsmuttern mot höljet. Håll fast foten och justera inte höjden. Låsmuttrarna på alla 4 maskinfötterna ska vara fastskruvade mot höljet!

Risk för stötar vid kontakt med spänningssatta detaljer.

■ Ta aldrig i kontakten med våta händer.
■ Ta alltid tag i kontakten när du drar ur, inte i sladden. Annars kan du skada sladden.
- Dra aldrig ur sladden när maskinen är igång.

Följ anvisningarna nedan och se till så att:

Anvisningar

• spänningen i uttaget stämmer överens med tvättmaskinens (typskylten). Anslutningsuppgifter och nödvändig avsäkring hittar du på typskylten.
  ■ du elansluter tvättmaskinen via ett rätt installerat, jordat uttag för växelström.
  ■ kontakt och uttag matchar.
  ■ ledningsarean är tillräcklig.
  ■ att jordningen är rätt installerad.
  ■ bara behörig elektriker byter sladd, när det behövs. Ny sladd finns att köpa hos service.
  ■ det inte finns några grenuttag/- kopplingar eller förlängningssladdar.
• jordfelsbrytaren du använder är märkt med 📌. Det är bara jordfelsbrytare märkta med den symbolen som uppfyller gällande föreskrifter.
  ■ kontakten alltid går att nå.
  ■ sladden inte blir veckad, klämd, ändrad, avskuren eller kommer i kontakt med värmekällor.

Före 1:a tvättomgången

Tvättmaskinen blev ordentligt testad innan den lämnade fabriken. Så du bör tvätta första omgången utan tvätt i maskinen för att få bort eventuella vattenrester från kontrollen.

Anvisningar

■ Tvättmaskinen ska vara rätt installerad och ansluten. se → Sidan 30
■ Använd aldrig en trasig maskin. Kontakta service.

1. Kontrollera maskinen.
2. Ta bort skyddsfolien från kontrollerna.
3. Sätt i kontakten.
4. Öppna vattenkranen.
5. Stäng luckan (lägg inte i någon tvätt!).
6. Välj Bomullsprogram och ställ in temperaturen på 90°C.
7. Öppna tvättmedelsfacket.
8. Häll ca 1 l vatten i fack II.
9. Fyll tvättmedel i fack II.
   Anvisning: Ta bara hälften av den tvättmedelsdosering tillverkaren rekommenderar, så att det inte skummar över. Använd inte ylle- eller fintvättmedel.
10. Stäng tvättmedelsfacket.
    11.Tryck på Start.
11. Slå av maskinen när programmet är klart.

Nu är tvättmaskinen klar att använda.

Transport

t.ex. om du flyttar

Förberedelser:

1. Stäng vattenkranen.
2. Tryckavlasta vattenslangen. Skötsel - filtret i vattenanslutningen → Sidan 23
3. Töm ut återstående tvättvatten. Skötsel - avloppspumpen är igensatt → Sidan 22
4. Slå av strömmen till tvättmaskinen.
5. Ta av slangen.

Sätt tillbaka transportsäkringarna:

1. Ta bort täcklocken och spara dem. Använd skruvmejsel, om det behövs.

1. Sätt i samtliga 4 hylsor. Kläm fast sladden i fästena. Sätt i skruvarna och dra åt.

Före nästa användning:

Anvisningar

■ Du måste ta bort transportsäkringarna!
■ Förhindra att outnyttjat tvättmedel rinner ut i avloppet nästa tvättomgång: håll 1 I vatten i fack II och ställ in och starta programmet Urpumpning.

Aquastop-garanti

Utöver garantiåtagandena säljaren anger i köpeavtalet och vår garanti på enheten ger vi ersättning under följande förutsättningar:

1. Uppstår det vattenskada på grund av fel på vårt Aquastop-system. så ersätter vi skadorna för privata användare.
2. Produktansvarsgarantin gäller maskinens livslängd.
3. En förutsättning för garantianspråk är att Aquastop-maskinen är ordentligt uppställd och ansluten enligt vår anvisning; du ska även använda rätt förlängd Aquastop-slang (originaltillbehör).
   Garantin täcker inte trasiga vattenledningar eller armaturer före Aquastopanslutningen i vattenkranen.
4. Du behöver inte hålla koll på Aquastop-maskiner när de är igång resp. stänga av vattenkranen efter användning.
   Du behöver bara stänga av vattenkranen om du är borta länge från våningen, t.ex. vid flera veckors semester.

Råd och reparation vid fel

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

siemens-home.com

Tillverkas av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG
