BRUKSANVISNING D18K Wasco

Läs igenom bruksanvisningen noga innan torktumlaren används. Spara bruksanvisningen för framtida bruk.

WARNING: Varm yta!

WARNING: Brandfara!

Torktumlarens huvuddelar 7

Instruktioner....9

Kontrollpanelen 10

Användning 11

Program 11

Speciella torkningsfunktioner 12

Rengöring och normalt underhåll....13

Larmfunktioner 14

Felsökning....14

Tekniska specifikationer 15

Tekniskt datablad....16

SÄKERHETSANVISNINGAR

Var medveten om att inte alla kläder kan torktumlas. Var uppmärksam på dessa symboler:

Torktumling vid låg temperatur	Torktumling vid normal temperatur	Får ej torktumlas	Får ej torktumlas
Hångtorka	Dropptorka	Torka liggande	Torka i skuggan
Kemtvätt	Ingen kemtvätt	Kemtvätt, alla lösningsmedel	Kemtvätt, endast petroleumslösningsmedel

⚠️ För att undvika skador på dig själv, andra personer eller din egendom måste nedanstående säkerhetsanvisningar följas:

1. Denna maskin tillhör kategori I för elektriska apparater och får endast användas för torkning av kläder som i hushållet har tvättats med vatten.
2. Maskinen måste anslutas till ett vägguttag med jord. Nolledaren och den jordade ledningen får aldrig anslutas till varandra.
3. Anslutningskabeln måste kunna klara en strömstyrka på över 16 A.
4. Maskinen är avsedd för en maximal belastning på 8 kg torra kläder.
5. Kläder som har kemtvättats får inte torkas i maskinen.

6. Luddfiltret måste rengöras efter varje portion.

7. Det får inte bildas ansamlingar av ludd och smuts runt maskinen.

8. Det måste finnas tillräcklig ventilation i rummet så gaser från brinnande enheter eller från öppen eld inte kan samlas.
9. Torka inte otvättade kläder i maskinen.
10. Kläder med fläckar från matolja, aceton, alkohol, bensin, petroleum, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas med extra tvättmedel innan det torkas i torktumlaren.
11. Saker som skumgummi, badmössor, vattentäta textilier, saker med gummiyta eller med skumgummiinlägg får inte torkas i torktumlaren.
12. Mjukgörnings- och sköljmedel måste användas enligt tillverkarens anvisningar.
13. Den sista delen av en torkningscykel sker utan värme (nerkylningscykel) för att säkerställa att kläderna återlämnas med en temperatur som inte förstör dem.
14. WARNING: Stanna inte torktumlaren innan torktiden har slutat om inte kläderna tas ut och sprids ut snabbt så värmen kan ledas bort.
15. Utblåsningsluften får inte ledas in i ett utsug som används för enheter som förbränner gas eller andra bränslen.
16. Torktumlaren får inte monteras bakom dörrar som hindrar ett fullständigt öppnande av torktumlarluckan.
17. Kläder med oljefläckar kan självantända, särskilt när de kommer i kontakt med värmekällor som i

en torktumlare. Kläderna blir varma och en oxidation i oljan påbörjas. Oxidation producerar värme och om denna inte kan ledas bort kan föremålen bli tillräckligt varma för att självantända. Förvaring av kläder i högar kan motverka bortledning av värme så det kan uppstå en självantändning.

1. Om det inte är möjligt att undvika torkning av kläder med fläckar från matolja eller härvårdsprodukter behöver kläderna först tvättas med extra tvättmedel. Detta reducerar men eliminerar inte faran för brand.

2. Torktumlaren får ej ramla ner vid normal användning eller underhåll.

3. Ta ut alla saker som tändare och tändstickor ur fickorna.

4. Denna torktumlare får användas av barn som har fyllt 8 år och av personer med nedsatt fysisk, sensorisk eller mental förmåga och brist på erfarenhet, om de har instruerats i användningen av torktumlaren och riskerna med att använda den. Barn får inte leka med torktumlaren.

5. Om ledningen skadas eller förstöras måste den bytas ut av en fackman.

6. Torktumlaren får endast användas inomhus.

7. De nedre ventilationsöppningarna får inte blockeras av golvmattor.

8. Barn under 3 år måste hållas borta från torktumlaren om de inte är under uppsikt.

9. Håll husdjur borta från maskinen.

10. Om torktumlaren har en onormal hög temperatur måste stickkontakten dras ut ur vägguttaget direkt.

Denna symbol betyder att produkten inte får kastas bland hushållssoporna. För att undvika miljöskador eller hälsorisker måste produkten lämnas på en återvinningscentral. Detta säkerställer att de återanvändbara delarna upparbetas för återvinning och de icke-återanvändbara delarna tas om hand på ett miljövänligt sätt.

Risk för elektriska stötar

1. Dra inte ut stickkontakten genom att dra i ledningen.
2. Rör inte stickkontakten med blöta händer.
3. Var noga med att inte skada stickkontakten och ledningen.

Risk för personskador

1. Montera eller plocka inte isär maskinen utan tillräcklig instruktion eller uppsikt.
2. Ställ inte maskinen på en tvättmaskin utan rätta monteringsbeslag. Om maskinen skall ställas på en tvättmaskin måste monteringsbeslagen sättas på av en fackman.
3. Luta dig inte mot torktumlarens öppna lucka.
4. Placera inte brännbara material (t.ex. stearinlys) i torktumlaren.

Risk för skador

1. Torka inte flera kläder än maskinens maximala belastning.
2. Använd inte maskinen utan filter eller med luckan öppen.
3. Torka inte kläder innan de har centrifugerats.
4. Utsätt inte maskinen för direkt solljus och montera endast maskinen inomhus.
5. Montera inte maskinen i fuktiga eller blöta rum.
6. Vid rengöring och underhåll av maskinen måste strömmen avbrytas. Rengör inte maskinen genom att spruta vatten på den.

Explosionsrisk

Torka inte kläder med explosionsfarliga substanser som alkohol, bensin och petroleum.

INSTALLATION

Transport

Transportera maskinen med försiktighet. Lyft inte i de framskjutande delarna på maskinen. Lyft inte i maskinens lucka.

Uppställningslägen

1. Ställ maskinen på ett plant och hårt underlag.
2. Placera inte maskinen på ett lutande underlag, på en golvmatta eller på ett trägolv.
3. Placera inte maskinen utomhus. Den kan bli frostskadad och gå sönder.

Ställ maskinen på ett plant underlag

Om det syns att golvet inte är plant måste det korrigeras. Ett lutande underlag får maskinen att vibrerar så den kan röra sig. Använd verktyg för att justera maskinens ben så den kommer att stå plant.

Strömförsörjning och jordning

1. Se till att maskinen anslutas till spänning enligt maskinens märkskylt.
2. Anslut maskinen direkt till ett vägguttag eller en kopplingsdosa och inte via en förlängningssladd.
3. Eluttaget måste vara jordat så det passar för torktumlarens stickkontakt med jord. Stickkontakten måste anslutas till ett jordat eluttag enligt lokala regler och föreskrifter.

TORKTUMLARENS HUVUDDELAR

Vattenbehållare Strömledning Filter Kontrollpanel Lucka Luftintag Handtag Underhållslucka

Tillbehör

Följande tillbehör levereras med vissa modeller.

Om dessa delarna har medlevererats skall de monteras med handskar och enligt instruktionerna.

Slanghållare
Kondensslang

Steg 1:

Ta av dräneringsslangen från slangkopplingen med en tång.

Sätt på den externa dräneringsslangen.

Steg 3:

Fäst slanghållaren i ett handfat eller en diskho.

200cm Max. 120cm

1. Öppna luckan och lägg i kläderna

1. Stäng luckan

1. Sätt på strömmen

1. Rengör filtret och töm vattenbehållaren

1. Ta ut kläderna när tvätten är klar

1. Tryck på Start/Paus-knappen

INSTRUKTIONER

Innan torktumlaren användas första gången måste eventuell smuts och damm från produktion och transport tas bort.

Gör följande:

1. Lägg några rena trasar i trumman.

2. Sätt på strömmen.

3. Tryck på On/Off-knappen och välj "Snabb-programmet". Tryck på Start/Paus-knappen.

4. När programmet har avslutits rengöras filtret och luftkondensatorn enligt avsnittet "Rengöring och underhåll".

Råd

1. Centrifugera tvätten innan torktumling. Det minskar torktiden och sparar energi.
2. För att uppnå det bästa torkresultatet rekommenderas det att sortera tvätten efter textilsort och torkprogram.
3. Före torktumling måste blixtlås, spännen, knappar och tygbälten stängas.
4. Övertorka inte kläderna. Då kan de lätt bli skrynkliga.
5. Torka inte föremål som innehåller gummi eller liknande elastiskt material.
6. Luckan kan endast öppnas när programmet har avslutits. Var försiktig så du inte skållas av ånga eller värme från torktumlaren när luckan öppnas.
7. Rengör filtret och töm behållaren efter varje användning.
8. Torktumla inte kemtvättade kläder.
9. Klädernas ungefärliga vikt framgår av följande schema.

Ungefärlig vikt av torra kläder

	Kläder av blandat tyg (ca 800 g)		Jacka (ca 800 g)		Byxor (ca 800 g)
	Handdukar (ca 900 g)		Sängkläder, ett sätt (ca 600 g)		Arbetskläder (ca 1120 g)
	Pyjamas (ca 200 g)		Skjortor, långärmade, bomull (ca 300 g)		Skjortor, kortärmade, bomull (ca 180 g)
	Kalsonger, bomull (ca 70 g)		Strumpor, blandat (ca 50 g)

On/off-knapp ⏻: Byter mellan On och Off.

Start/Paus-knapp ▶II: Byter mellan Start och Paus vid tryck.

Anti-skrynkel 📋 Skyddar känsliga textilier mot att bli skrynkliga.

Skonsam : Skyddar ömtåliga kläder mot höga temperaturer.

Uppskjuten start ⏻ Starten kan uppskjutas 1h-24h genom att trycka på "Uppskjuten start".

Tid Ⓥ: Torktid. Välj 20-60 minuter genom att trycka på "Tid".

Statusdisplay: De 4 LED-glödlampor visar status för torkningsprocessen.

• Torkning
• Stryktorr
• Normal
• Luft

Displayen:

• Symbolerna ("Uppskjuten start"/"DELAY"/"REMAIN") kommer endast att lysa om de är relevanta för den igångvarande cykeln under torkningsprocessen.
• När programmet börjar, visar "REMAIN" den resterande programtiden som [x:xx].
• När displayen visar "-" är programmet i "Standby"-läge. Programmet aktiveras genom att trycka på vilken knapp som helst och om luckan öppnas.

Symboler på displayen:

• Filter : Rengör filtret när denna symbol blinkar.
- Tank : Töm behållaren när denna symbol blinkar.
- Barnlåsfunktion: Barnlåsfunktionen är aktiverat när denna symbol lyser.

Denna symbol anger energieffektivitetsprogrammet "standard bomull" vilket är bäst för vanligt bomull vid torktumlarens maximala kapacitet.

ANVÄNDNING

Programväljaren

1. Tryck på knappen.
2. Vrid programväljaren för att välja det önskade programmet.
3. Välj - eller funktioner som extra tillval.
4. Tryck på knappen.

När torkprogrammet avslutas

Torktumlaren avger ett ljud när det valda programmet har avslutits.

Tryck på knappen.

Programtabell

Program		Maximal vikt (torra kläder)	Förklaring / Möjligheter
BomullBomull och kulörtvätt av bomull	Stryktorrt	8,0 kg	Kläder av bomullTorrhetsgrad: Stryktorrt
	Mindre		Kläder av bomullTorrhetsgrad: Redo att hängas upp
	Standard		Kläder av bomullTorrhetsgrad: Redo att hängas upp i ett skåp
	Extra		Kläder av bomullTorrhetsgrad: Extra torrt
SyntetisktSyntetiskt och blandat tyg, strykfria kläder	Mindre	3,5 kg	Syntetiskt som även kan strykas och hängas upp, t.ex. stickade klädesplagg och skjortorTorrhetsgrad: Stryktorrt och redo att hängas upp
	Standard		Syntetiskt som inte skall strykas, t.ex. skjortor, bordsdukar, babykläder, strumporTorrhetsgrad: Redo att hängas upp i ett skåp
	Extra		Torkning av tjocka syntetiska kläder i flera lagerTorrhetsgrad: Extra torrt
Känsliga kläder		3,0 kg	För ylle tvättbart i maskin. Kläderna är mjuka men ej torra.Ta ut kläderna och häng upp dem direkt när programmet är klart.
Varm / Kall (20 min/30 min)		3,0 kg	Timerprogram för känsliga textilier av akryl eller små kläder.Använd <Tid> för att ställa in <Varm> tiden
Snabb [0026]		3,0 kg	För tvätt som skall torkas snabbt, kläder av akryl eller små kläderÄven för senare torkning
Uppfräschning [8774]		1,0 kg	Uppfräschning eller torkning av ömtåliga kläder

OBS! Programmen ovan är endast rekommendationer. Användaren kan välja program efter önskemål.
Tjockt tyg i flera lager som sängkläder, jeans, jackor och liknande är inte lätt att torka. Använd Bomull Extra-programmet.

SPECIELLA TORKNINGSFUNKTIONER

1. Fuktighetssensorn

Denna funktion kan automatiskt känna av klädernas fuktighetsgrad och den justerar automatiskt torkningstiden beroende på hur full maskinen är.

Denna funktion aktiveras automatiskt förutom vid , eller programmen.

2. Funktion for inställning av extra torkningstid

Här kan torkningstiden ställas in manuellt. Tiden kan ställas in från 20 till 60 minuter genom att trycka på knappen. Denna funktion är särskilt lämplig för lite kläder, t.ex. ett klädesplagg och 2 par strumpor. Timern kan användas för att kontrollera torkningsprocessen, dock endast för programmet.

3. Uppskjuten start

Uppskjuten start-funktionen kan skjuta upp starten av ett torkningsprogram med upp till 24h. Håller man inne knappen kan man välja tiden mellan 1h och 24h. Det betyder att torkningsprogrammet vill börja efter de valda antal timmer. När uppskjuten start-proceduren börjar visas starttidpunkten och symbolen blinkar. Efter 30 sekunder visar displayen "-".

De enskilda stegen:

1. Lägg i kläderna i maskinen och stäng luckan.
2. Tryck på knappen och vrid programväljaren till det önskade programmet.
3. och kan väljas vid behov.
4. Tryck på knappen.
5. Håll nere knappen för att välja fördröjningstiden.
6. Efter att ha tryckt på knappen är maskinen redo för att starta.
7. Om man trycker på knappen igen pausas fördröjningstiden.
8. Om man vill avbryta en uppskjuten start trycker man på knappen igen.

4. Barnsäkring

Maskinen har en barnlåsfunktion som kan hindra att barn oavsiktligt stör maskinens funktion genom att trycka på knapparna.

Tryck samtidigt på knapparna och i mer än 3 sekunder medan maskinen är igång. Då har barnlåsfunktionen aktiverats och på displayen lyser "Child lock" symbolen. Nu fungerar endast knappen.

När knapparna och igen hålls nere samtidigt i mer än 3 sekunder avbrytas barnlåsfunktionen.

5. funktionen

I slutet av ett torkprogram är anti-skrynkel tiden 30 minuter (normalt) och 120 minuter om "Anti-skrynkel" funktionen väljs. Anti-skrynkel LED-glödlampan vill lysa och trumman kommer att köra intermittent under torkprogrammet så ömtåliga textilier inte krymper.

"Anti-skrynkel" funktionen kan inte väljas i , eller programmen.

6. funktionen

Når "Skonsam" funktionen väljs kommer den visade tiden att ökas med 20 minuter (förutom vid "Uppfräschning", "Kall" och "Varm" programmen). "Skonsam" LED-glödlampan lyser och programmet reducerar värmen för at skydda ömtåliga textilier mot för hög temperatur så de inte skadas.

7. Ljus i trumman

När luckan öppnas tänds ljuset i trumman för att göra det lättare att se när man fyller och tömmer maskinen.

RENGÖRING OCH UNDERHÅLL

Låt torktumlaren svalna.

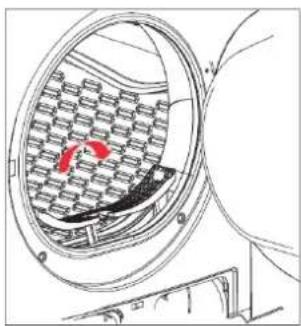

1. Öppna luckan.
2. Dra filtret rakt uppåt och ut.
3. Borsta av ludd och tråd från filtret antingen med handen eller rengör filtret med vatten.
4. Sätt tillbaka filtret.

1. Ansamling av ludd och tråd i filtret vill hindra luftcirkulationen vilket innebär en ökad torkningstid och energiförbrukning. Rengör därför filtret efter varje användning.

2. Stäng av strömmen innan rengöring.

3. Använd inte torktumlaren utan att filtret är isatt.

4. Rengör filtret efter varje användning, även för att förhindra ansamling av ludd och tråd på insidan av torktumlaren.

Tvätta kondensatorn

Låt luckan vara öppen så torktumlaren kan svalna helt.

Kvarvarande vatten måste tas bort genom att hålla en trasa under underhållsluckan.

1. Lås upp underhällsluckan.
2. Öppna luckan helt.
3. Vrid båda lässpakar mot varandra.
4. Dra ut kondensatorn.
5. Rengör kondensatorn helt. Låt all vatten rinna av den.
6. Rengör packningarna.
7. Sätt tillbaka kondensatorn. Bär den på undersidan.
8. Vrid lässpakarna tillbaka på platts.
9. Stäng underhållsluckan och tryck fast den så den läses. Rengör kondensatorn ungefär varje 3:e månad. Var noga med att inte skada kondensatorn.

Rengör endast med vatten. Använd inte hårda eller vassa föremål. När torktumlaren är igång kan det bildas vatten mellan rutan och tätningen. Detta har ingen betydelse och påverkar inte funktionen.

Tömning av vattenbehållaren

1. Dra ut vattenbehållaren. Håll i den med båda händer.
2. Vänd vattenbehållaren och töm ut kondensvattnet.
3. Sätt tillbaka vattenbehållaren på rätt plats.

Töm vattenbehållaren efter varje användning. Programmet stannar och "Tank" symbolen lyser om vattenbehållaren är full. Efter tömning startas maskinen igen genom att trycka på knappen. Drick inte kondensvattnet.

Larm/ Felkod	Orsak	Ljudlarm	Möjlig felsökning
Blinkar	Full vattenbehållare eller fel på pumpen		Kontrollera vattenbehållare och pump
Blinkar	Luftcirkulation blockerat		Kontrollera filter och luftcirkulation
"E30" Värmeproblem		Felkoden blinkar på displayen.Ljudsignalen låter varje 15:e minut	Kontrollera värme och termostat
"E32"	Fel på fuktighetssensor		Kontrollera fuktighetssensor och kretskort
"E33"	Fel på temperatursensorer		Kontrollera den främre temperatursensorn
"E34"			Kontrollera temperatursensorn längst bak

FELSÖKNING

Endast auktoriserade fackmän kan utföra reparationer.

Innan supporten tillkallas är det viktigt att kontrollera om du själv kan lösa problemet genom att följa instruktionerna nedan.

Problem Möjlig lösning
Display lyser inte	Er strömmen på?Kontrollera vilket program som är valdKontrollera säkringen i elskåpet
Blinkar	Töm kondensvattenbehållarenKontrollera utloppsslangen
Blinkar	Rengör luftkylarenRengör filtret
Torktumlaren startar inte	Kontrollera att du har tryckt på start-knappenKontrollera att luckan är stängdKontrollera om det är vald något program
Det rinner ut vatten	Ställ torktumlaren vågrätKontrollera packningarna vid kondensvattenbehållaren och vid luckan
Luckan öppnas av sig själv	Tryck på luckan tills låsklicket hörsKontrollera att maximala vikten av kläder inte har överskridits
Fuktigheten i rummet ökar drastiskt	Ventilationen i rummet räcker inteRengör kylflänsarnaKontrollera att kondensatorn är isatt
Torrhetsgraden uppnås inte och torkningstiden är för lång	Rengör filtret och tvätta kondensatornTöm kondensvattenbehållarenKontrollera vattenavloppetDet är fel på installationen av torktumlarenRengör fuktighetssensorernaAnvänd nästa program, ett steg högre uppAnvänd timerprogrammet

Om du inte kan lösa problemet själv kan du trycka på knappen och tillkalla support.

TEKNISKA SPECIFIKATIONER

Strömförsörjning	220-240 V~ 50 Hz
Ingående effekt 2700 W
Omgivningstemperatur	+5 °C - +35 °C
Maximal kapacitet (torra kläder)	8,0 kg
Dimensioner 595 x 615 x 845 mm
Vikt, netto 43 kg

Observera:

1. Den angivna kapaciteten är den maximala kapaciteten av torra kläder. Kontrollera varje gång att mängden av kläder som läggs i maskinen inte överskrider den angivna kapaciteten.
2. Montera inte maskinen i ett rum där det finns risk för frost. Vid temperaturer nära fryspunkten finns det en risk för att maskinen inte fungerar som den skall.
3. Det finns en risk för att maskinen skadas om kondensvattnet i pumpen, slangarna och/eller kondensvattenbehållaren fryser till is.

Importerad av:

Harald Nyborg A/S

Gammel Højmevej 30

DK-5250 Odense SV

→ För eventuella tryckfel ansvaras inte.

TEKNISKT DATABLAD

Varumärke WASCO
Typ HN 10213 D18K
Nominell kapacitet 8 kg
Typ av torktumlare för hushållsbruk	Kondenstorktumlare
Energiklass 1 B
Årlig energiförbrukning 2	561 kWh
Automatisk torktumlare Ja
Energiförbrukning för standardprogrammet för bomull vid full maskin	4,74 kWh
Energiförbrukning för standardprogrammet för bomull vid halvfull maskin	2,56 kWh
Strömförbrukning i avstängd läge	0,28W
Strömförbrukning i viloläge	0,8W
Längden av viloläge 10 min
Standardprogram 3	Bomull standard
Ungefärlig programtid för standardprogrammet för bomull vid full och halvfull maskin	112 min
Programtid för standardprogrammet för bomull vid full maskin	140 min
Programtid för standardprogrammet för bomull vid halvfull maskin	90 min
Torkeffektklass 4	B
Genomsnittlig torkkapacitet för standardprogrammet för bomull vid full maskin	80,1%
Genomsnittlig torkkapacitet för standardprogrammet för bomull vid halvfull maskin	80,1%
Ungefärlig torkkapacitet för standardprogrammet för bomull vid full och halvfull maskin	80,1%
Ljudeffektnivå i torkningsfasen för standardprogrammet för bomull vid full maskin	69 dB(A)

Observera:

① A+++ (högsta energiklassen) till D (lägsta energiklassen).
② Energiförbrukning 561 kWh/år, baserat på 160 torkcykler för standardprogrammet för bomull vid full och halvfull maskin och förbrukningen i lägeffektslägen. Den faktiske energiförbrukningen per cykel beror på hur maskinen används.
③ "Bomull standard" vid full och halvfull maskin är det vanliga torkprogrammet som energimärket och databladet hänvisar till. Detta program är lämpligt för torkning av normalblöta bomullskläder och det är det mest effektiva programmet när det gäller energiförbrukning för bomull.
④ Torkeffektklass B på skalan A (mest effektiv) till G (minst effektiv).
