BRUKSANVISNING WTW84268SN BOSCH

Grattis! Du har valt en modern kvalitetsmaskin från Bosch. Kondenortumlaren med värmepump och automatisk värmeväxlarrengöring kännetecknas av snål effektförbrukning och

Alla torktumlare är noggrant funktionsprovade och lämnar fabriken felfria. Service hjälper dig gärna om du har frågor.

Denna enhet är märkt i enlighet med der europeiska direktivel 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återlagande och korrekt återvinning av uttjänta enheter.

Mer information sami ett urval av våra produkter, tillbehör och reservdelar hittar du på vår webbsida: www.bosch-horne.com

Följ säkerhetsanvisningarna på sidan 13.

Använd inte tumlaren förrän du läst bruksanvisningen och den separata Anvisningen för energisparläget!

Innehåll

psid.

Avsedd användning

Håll barn under 3 år borta från tumlaren. Låt into barn rongöra eller underhålla tumlaren utan uppsikt. Lämna aldrig barn utan uppsikt vid torktumlaren! Håll husdjur borta från torktumlaren. Barn över 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda torktumlaren under överinnseende av någon eller om de får lära sig av någon som ansvarar för dem. Skåpet är avsett att användas på en nivå upp till högst 4000 meter över havet.

Förberedelser

Använd ini Kontakta s

Programvred för slå på maskinen. Går att vrida

Program / Textilier

sid. 7. Följ tvätträden i kläderna. Bomull Slitstarka textilier

Syntet Textilier av syntel- eller blandväv. Det går att välja restfuktighet i Bomulls- och Syntetprogrammen: Extra skåptorrt Tvättgods med många, tjocka lager. Skåptorrt Tvättgods med ett lager. Stryktorrt Tvättgodset har rält fuktighet för strykning. Outdoor Funktionskläder av mikrofiber. Handdukar Frottétvått som t.ex. handdukar och badrockar Mix Blandat tvättgods med bomulls- och syntettextilier

Tidsprogram varmt Alla slags textilier; tidsstyrt program. Tidsprogram kallt

Skjortor Bornull, linne och strykfria material.

Supersnabb 40° Syntet, bomull eller blandväv. Yllefinish Maskintvättbara ylletextilier.

Lingeri Underkläder av syntetfiber, bomull eller blandmaterial.


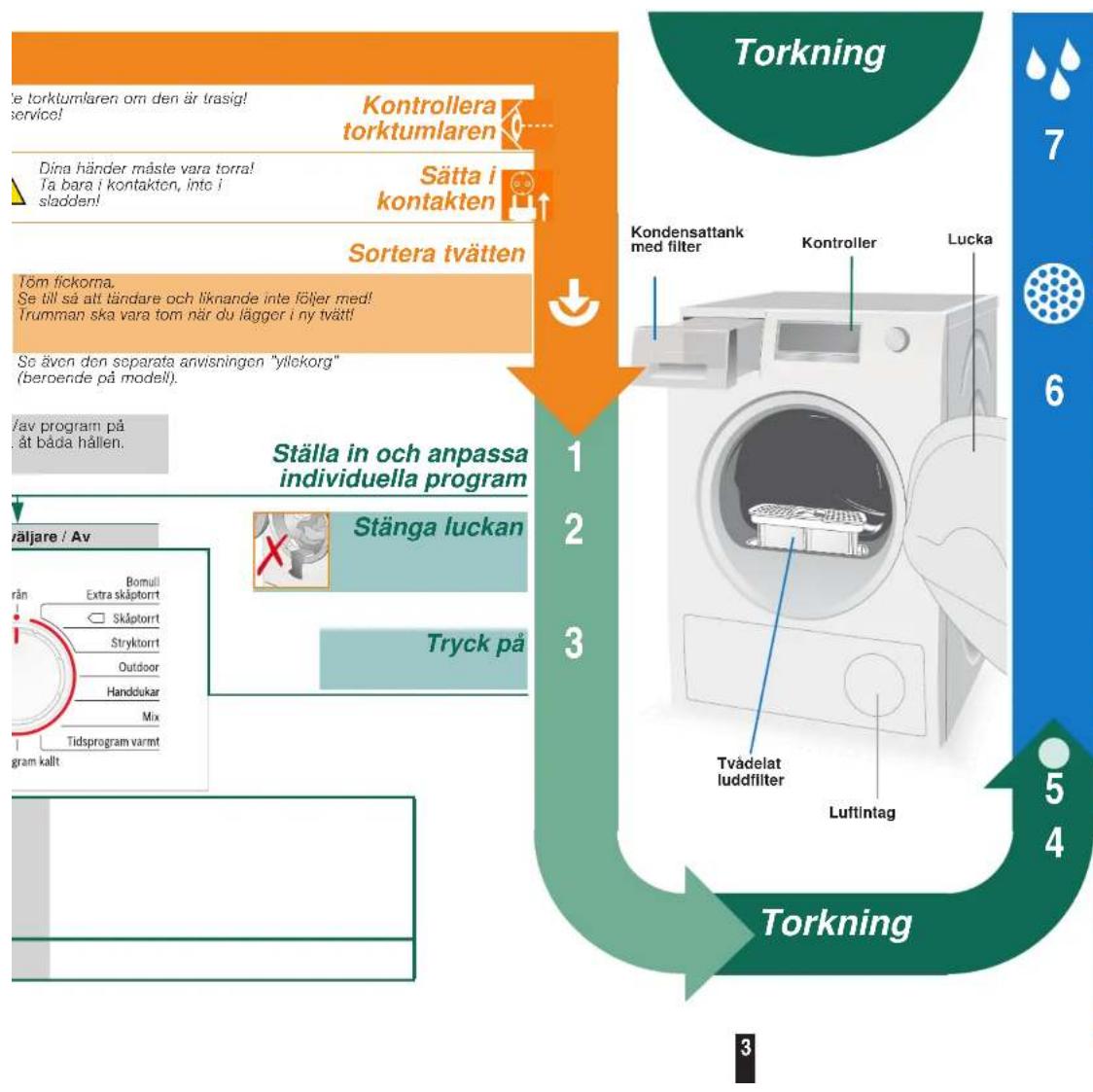

    A["Start: Torktumlaren om den är trasig! service"] --> B["Kontrollera torktumlaren"]
    B --> C["Dina händer måste vara torra! Ta bara i kontakten, inte i sladden!"]
    C --> D["Sätta i kontakten"]
    D --> E["Sortera tvätten"]
    E --> F["Tom fickorna. Se till så att ländare och liknande inte föller med! Truman ska vara tom när du lägger i ny tvätt!"]
    F --> G["Se även den separata anvisningen "yilekorg" (beroende på model)."]
    G --> H["Av program på åt båda hållen."]
    H --> I["Ställa in och anpassa individuella program"]
    I --> J["Stänga luckan"]
    J --> K["Tryck på"]
    K --> L["Tvdädelat luddfilter"]
    L --> M["Tvådelat luddfilter"]
    M --> N["Luftintag"]
    N --> O["Torkning"]
    O --> P["3"]
    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333

Tömma kondensattanken

Töm tanken efter varje tumling!
Men inte under pågående torkcykel.
1. Dra ut kondensattanken och hall den vägrätt.
2. Häll ut kondensatet.
3. Skjut in tanken tills den snäpper fast.

i kondensattanken, sid. 8/12.

Dra inte ur/töm inte kondensattanken vid tumling.

Rengöra luddfiltret

Ett rent luddfiler sänker

1 strömförbrukning och lorklid.

Luddfiltret består av två delar. Rengör det inre och det yttre
luddfiltret efter varje tumling:
1. Oppna luckan. Ta bort ludd på locket/området runt locket.
2. Dra ut băda delarna av luddfiltret.
3. Ta bort luddet runtom kanalen. Se till så att det inte faller ned.
4. Fäll upp filtret och tar bort luddet.
5. Skölj av báda delarna under rinnande vatten och torka torrt.
6. Fäll ihop inre och yttre filtret, tryck samman och sätt tillbaka.

Ta ut tvätten och slå av tumlaren

Programslut

Avbryta program

tumlaren avbryter torkcykeln.
2. Lägg i eller ta ut tvättgods och stäng luckan,
3. Välj om program och extrafunktion, om det behövs.

inom nàgra minuter.

Trumman och luckan kan vara varma!

Display och inställningar
Display (statusindikeringar)

(Programkörning)	Displayen visar pågående programkörning:
	försvinner.
(Resttld)	När du väjjer program får du upp förväntad torktid (återstående tid) vid maxlast. Fuktgivarna känner av den faktiska belastningen under tumlingen och korrigerar programtiden. Du kan se hur maskinen ändrar resttiden på displayen.
Inställningar (kontrollampor och knappar)

från 20 minuter till maximalt 3 timmar i 10-minuterssteg.

Torkresultatet (t.ex. skåpstorrt) går att öka på i 3 steg. Tvättgodset blir torrare. Standardinställning – 0. Tillgängliga värden: 0, 1, 2, 3. Inställningen påverkar övriga program när du fininställt programmet tills du ändrar

programmet med fördröjning. Programmet slutar efter det timslag du valt.

att spara effekt. Tryck på någon knapp, öppna/stäng luckan eller vrid på programvredet, så slår displayen på igen.

elastan, men längre torktid.

undvika skrynkling. Tvättgodset förblir löst och fluffigt. Standardinställningen för programmen är 60 minuter. Funktionen går att förlänga med 60 minuter.

Alternativet påverkar inte andra ljudsignaler.

Tvättanvisningar ...

Tvättråd

Följ tvättråden i textilierna.

Följande textiller går inte att torktumia:

- lufttäta textiller (t.ex. galon).

- oljigt tvättgods.

Torktumlingstips

- Torkresultatel blir jämnast om du sorterar tvätten efter lygsort och torkprogram.

- Tumla alltid små plagg (l.ex. babysocker) tillsammans med slörre tvällgods (l.ex. handdukar).

- Stäng blixtlås, hyskor och nakar, knyt igen ömgott och påslakan. Knyt skårp och band till förkläden osv. eller använd tvättpåse.

tvättgodset

programmel Extra skåptorrt.

- Dosera sköljmedel enligt tillverkarens anvisningar för tvällgods som du ska lumla eller tvåll.

- Väll tidsstyrda program för förtorkade, fierlagriga textiller eller enstaka, små tvåttartiklar. Fungerar även för eftertorkning.

Miljö-/spartips

sänker effektförbrukningen.

- Se till så all rummet har god ventilation under lorkningen.

- Tumlarens luftintag får inte vara täckt.

Viktig information ...

Din torktumlare är väldigt effektsnål tack vare en kylkrets som använder effekten effektivt, ungefär som ett kylskåp. Torklumlarens värmeväxlare självrengör automatiskl vid torktumling. Lucdillrel och lillret i kondensallanken kräver rengöring med järnna mellanrum.

Använd alörig tumiaren utan ludd- eller kondensattankfilter!

Luddfilter

Luddfiltret fängar upp ludd och här upp från tvätten vid torktumlingen. Ett tilläppt luddfilter kan minska värmeväxlingen.

Filtret i kondensattanken

Filtret i kondensattanken renar kondensatet. Kondensvattnet är nödvändigt för den automatiska rengöringen. Skölj av filtret under rinnande valen med jämna mellanrum. Du måsle lömma kondensattanken innan du rengör filtret

Textilier

Torktumla inte textilier som har varit i kontakt med olja, vax, fett, eller färg: t.ex. hårspray, nagellackborttagning.

fläckborltagning, hättbensin etc.

Töm fickorna på plaggen.

Torktumla inte lufttäta textilier.

Unovik kraftigt luddande plagg

Programöversikt se även sid. 6.
Sortera tvätten efter textiltyp. Textilierna ska gå att torktumla.

After tumling ska tvätten...
PROGRAM		TEXTILSORT OCH INFORMATION
*Bomull	max. 8 kg	Silstarka textiller, textiler av bornuli eller linne som täl vitbätt.
*Syntet	max. 3,5 kg	Stryktri tvätt av syntet och blandväv, stryktri bornull.
		Strykbar tvätt (kladstrykning för att slipoa rynkor).
		Tvättgods med ett lager.
		Tvällgods med många, tjocka lager.
Outdoor	max. 1,5 kg	Textilier med membranbeläggning, vattenavvisande textiler, funktionskläder, fleeceplagg (tumla jackor/byxor med urtagbart innerfoder separat).
Handdukar	max. 6 kg	Frolltätvall som Lex handdukar och badrockar.
Mix	max. 3 kg	Blandade textiller av bornull och syntet (mik).
Tidsprogram varmt	max. 3 kg	Avsett för tidligare tumlad eller lätt fuktig tvätt samt eftertorkning av fierlagers, tjockt tvättgods.Tidsslyrda program känner inte av tvältgodsets restruktighet automatiskt. Är tvälten fortlarande fuktig efter tokrturning, kör om programmot och förläng programlidan, om dot bohövs.
Tidsprogram kallt	max. 3 kg	Alla textiltyper. För uppfäschning och vådring av plagg som inte använts så mycket.
Skjortor	max. 1,5 kg	Bornull, linne och stryknia textilier. Ger mindra rynkade textilier. Textilerna blir inte helt torra. Hång upp plaggon!
Supersnabb 40'	max. 1 kg	Tvätt som ska snabblorkas, Lex, syntoltilber, bornull eller blandmaterial. Väròna kan awvika från angivna värden borconde på toxilltyp, tvältgodsets sarmmansättning, restruktighet samt mångd.
Yllefinish	max. 3 kg	Ylletextilier som täl maskintvätt. Textilerna blir fluftligare, men inte torra. Ta ut textilerna efter avslutat program och låt dem torka.
Llingerl	max. 1 kg	Undorklädor av syntoltilber, bornull eller blandmaterial.

Det går all fininställa restfuktighelen; textilier med flera lager krävor längre forklid än enlagorskläder. Rekommondation: lorka separat.

Skötsel och rengöring

Maskinen ska vara av!

Värmeväxlare

Torktumlarens värmeväxlare självrengör automatiskt vid torktumling.

Du får upp SELF CLEANING på displayen. Dra inte ur kondensattanken under rengöringen.

Tumlarhölje, kontroller

• Torka av med mjuk, fuktig trasa.
• Du får aldrig spola av enheten.
• Ta bort rester av tvätt- och rengöringsmedel direkt.
• Det kan ibland samlas vatten mellan luckglas och tätning vid tumling.
  Det påverkar inte tumlarens funktion!

Filtret i kondensattanken

Filtret blir automatiskt rengjort när du tömmer kondensattanken.

Rengör ändå filtret under rinnande vatten då och då, så slipper du hårt sittande avlagringar/föroreningar.

1. Dra ut kondensattanken.
2. Dra ut filtret ur hållaren.

3. Rengör filtret under rinnande vatten eller maskindiska det.

4. Sätt i filtret.

5. Skjut in kondensattanken tills den snäpper fast.

Använd alltid tumlaren med filtret isattl

Fuktgivare

Tumlaren har rostfria med fuktgivare.

Fuktgivarna mater tvattgodsets restfuktighet.

När de varit i bruk en längre tid, så kan det bli ett fint kalklager på dem.

1. Öppna luckan.
2. Rengör ylan på fuktigivarna med fuktad disksvamp.

Använd inte stálull eller skurmedell

Installation

• Medföljande tillbehör: tumlare, bruks- och monteringsanvisning, ullkorg (beroende på model).
• Kontrollera att torktumlaren inte har transportskador!
• Torktumlaren är tung. Lyft den inte själv!
• Var försiktig, det finns vassa kanter!
• Lyft inte torktumlaren i utstående delar (t.ex. luckan) - de kan gå av!
• Installera inte torktumlaren i ouppvärmda utrymmen!
  Frysande vatten kan ge skador!
• Låt en fackman göra installationen om du är tveksam!

1.

Placering

• Kontakten måste alltid gå att nä.
• Installationsplatsen ska vara ren, plan och stabil!
• Tumlarens luftintag får inte vara täckt.
• Håll området runt torktumlaren rent.
• Rikta upp tumlaren med de främre skruvfötterna
  och vattenpass
  Du får inte bort skruvfötterna!

Ställ inte torktumlaren bakom en dörr

eller skjutdorr, sa att luckan inte gar att

oppna i alla lagen!

Det finns risk att barn blir instängda, vilket

kan mediöra livstara.

Ta ut alla tillbehör ur

trumman.

Trumman máste vara tom!

Ren och jämn

Håll luftintaget fritt

2.

• Anslut till rätt jordat växelströmsuttag; låt behörig elektriker kontrollera uttaget om du är osäker!
• Anslutningsuppgifter och nödvändig avsäkring hittar du på typskylten.

Frotskydd

Använd inte tumlaren vid

frostrisk.

Förberedelser

1. Vrid programvredet till det program du vill ha.

2. Vänta ett par minuter eller tills tumlaren stannar och töm sedan kondensattanken igen.
   5 Vrid programvredet till läge Från.

Transport

• Transportera alltid tumlaren upprätt.
• Låt torktumlaren stå i två timmar efter transporten.

Det finns lite vatten kvar i torktumlaren. Det kan rinna ut om torktumlaren slår snett.

Tekniska data
Mått (DxBxH) 60 x 60 x 85 cm (höjdinställning)
Vikt ca 51 kg
Maxkapacitet 8 kg
Kondensattank 4.01
Anslutningsspänning 220-240 V
Anslutningseffekt 1000 W
Avsäkring 10 A
Omgivningstemperatur 5-35°C
Produktnummer
Tillverkningsnummer
Typskyllen silter på baksidan av lorklumlaren.
Effektförbrukning när maskinen är av: 0,10 W
Effektförbrukning I standbyläge: 1.00 W
Belysning I trumman /berende på modilit: När uixan öppnas eller stängs, samt vid programstart, tänds bølysningen i trumman.
Lieft stocknar sedan automatskt.
Förbrukningstabell

Program	Tvättgodsetscentrifugeringsvarvtal		Tid**Effektförbrukning**
Bomull 8 kg 4 kg 8 kg 4 kg
Skåptomt*	1400 yarn/min	179 min	111 min	1,57 kWh	0,93 kWh
	1000 yarn/min	203 min	122 min	1,80 kWh	1,04 kWh
	800 yarn/min	227 min	143 min	2,04 kWh	1,25 kWh
Stryktomt*	1400 yarn/min	125 min	76 min	1,10 kWh	0,66 kWh
	1000 yarn/min	150 min	90 min	1,36 kWh	0,82 kWh
	500 yarn/min	175 min	106 min	1,64 kWh	0,98 kWh
Syntet		3,5 kg		3,5 kg
Skåptomt*	500 yarn/min	55 min		0,51 kWh
	600 yarn/min	71 min		0,68 kWh

Programinställning för kontroll enligt gållande EN6 1121
** Värdera kan avika från angivna varden beroende på textilttyp, tvättgodsets sammansätning, restfuktighet, mångel samt forkinställningen.

Effektivaste programmet för bomullstextilier

kombinerade effektförbrukningen.

Standardprogram för bomull enligt gållande EU-förordning 932/2012

Program

Tvättmängd

Effektförbrukning

Programlid

Programinställning för kontrol och energimärkning enligt direktiv 2010/30/EU.

Extratillbehör
med bestnir via service, berende på modeli

WTZ20410

Monteringssats för tvättpelareTumaren går all ställa oregå en malchande tvätt maskin med samme djup och bredd för all spara plats. Du måste fåsta tumaren på tvättmaskinen med monteringssatsen. WTZ 11400: med utdragbar bänväskiva.

WMZ20500

StativGer smidigare lastning och tömning. Den utdragbara korgen går även använda för att flytta tvåtgodset

WMZ20600

YllekorgYllevorgen gör all del går all, torklumia enstaka ylleextilier, sporiskor och gosedjur (se även den separala avvisningen "Yllekorg").

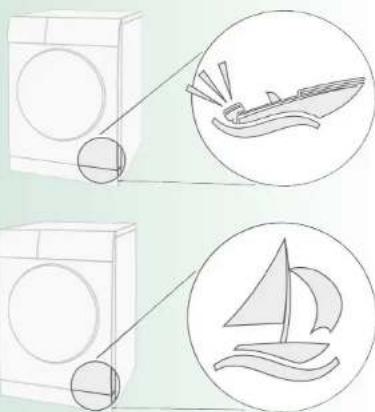

Normal ljudnivå

Kompressorn och pumpen avger normal ljudnivå vid tumling.

Tumlarens kompressor brummar då och då. Ljudnivå och -frekvens beror på valt program och torkfas
Tumlarens kompressor tryoksäller då och då, det ger ett surrljud.

Den automatiska tumlarrongöringen ger ett klickljud.

Vad ska jag göra om ...

Vrid programvredet till Från och dra ut kontakten ur uttaget.

inte.	Är komakron?Har du valt program?Kontrollera uttagets avsäkring.
Display och kontrol lampor åborønde på modetj slocknar och kontrollampan
blinkar.	igen, så att maskinen startar igen, om det behövs.
	igen, så att maskinen startar igen, om det behövs.
Du får upp SELF CLEANING på displayen.	Inget fel. Automaisk rengöring av värmevåskaren pågår.Töm inte kondensattanken.
	Har du stängt luckan?Har du valt program?
Programavbrott strax efter start. Är omgivningstemperaturon högre än 5°C?Har du lagt i tvättgodset?Är tvättgodset torr?
Det läcker vatton. Ställ tumlaren vågrått.
Luckan går upp av sig själv. Tryck till luckan så att den snäpper fast.
Tvätten blir skrynlig. För mycket tvättgods?Ta ut kläderna direkt efter programslut, häng upp dem och dra ut dem till rätt form
Tvätten blir inte rikligt torr eller är för luklig.	Varm tvätt känns fuktigare vid programslut än vad den egentigen år. Bred ut tvätten så att varmen går ur.Finjustera torkinställningen. Del ger längre torklid, men inte högre temperatur.Tvättgodset blir torrare.Välj ett program med längre torklid eller öka på torkinställningen. Temperaturen blir inte högre.Välj ett tidsslyrl program för att torka klart luklig tvält.Har du lagt i mer än programmets maximala tvättgodsmängd, så blir tvätten inte torr.Rengör fuktigivaren i trumman. Ett finl kalklager kan påverka givarna så att tvätten inte blir torr.Torktumlingen blev avbruten av strömavbrott, full kondensattank eller överskriden mastorklid.
	Slå av, låt svalna, så på igen och starta om programmet.
Strömavbrott. Ta ur tvätten direkt ur lumlaren och bred ut. Den avger värme. Obs! Luckan,trumman och tvättgodsel kan vara varma.

Service

Vi hjälper dig att lösa problemet och undviker onödiga besök av servicetekniker.

Kontaktuppgifter för närmaste serviceställe hittar du i medföljande serviceförteckningen.

- \$0.771 112277 (local rate) Ange maskinens produktnummer (E-nr) och tillverkningsnummer (FD) när du kontaktar service.

Informationen sitler på: insidan av luckan*/innanlör öppen

servicelucka ^® och på baksidan av maskinen.

derende på Modern

Lita på tillverkarens kompetens. Kontakta oss. Då, kan du vara såker på att det år en utolldad servicetekniker som gör reparationen med originalreservdelar.

Nödsituationer	- Dra ut komaktzen ur uttaget eller slå av säkringen.
Torktumlaren år	- homanvändning inomhus.
BARA avsedd för...	- torkning av textiller.
Torktumlaren år	- annan användning än vad som står ovan.
INTE avsedd för...	- tekniska eller funktionsmässiga ändringar.
Risker	- Barn och personer som inte kan sköta forktumlaren får inte använda den.- Lämna aoldrig barn utan uppsikt vid forktumlaron!- Häll husdjur bonta från forktumlaron.
Installation	- Använd inte turnlaren vid frostrisk.
Elanslutning	- Ansult forktumlaren till rätt jordat växelströmsutlag. Annars riskerar du säkerhelen.- Se till så att kabelarean är tillräcklig.- Använd bara jordfelsortare med don här symbolon: [IMAGE]- Kontakt och uttag ska passa ihop.- Använd inga grenuttag/sladdosor ochyeller förlängningssladdar.- Dra! kontaklen när du drar den ur uttaget, aldig i sladden.
Användning	- Lägg tvättgodset i trumman. Kontrollera innehållet innan du slår på forktumlaren!- Använd inte forktumlaren till tvätt som har varti i kontakt med olja, vax, felt, eller färg (tex. härspray,- Du får inte forktumla tvättgods rengjort med industrikemikaller.- Slå aldrig av turnlaren innan den är klar, om du inte snabbit tar ur och breder ut tvättgodset så att värmen förswinner.lörstörda och turnlaren kan få skador när skumplaslen delormerar.- Se till så del inte kommer in smuts (dun eller stoppning) i luthimtaget när du rengör luddillrel. Dammsug ur
Skador	- Sluter avtorkøykeln går utan värme (avsalningscykel) för att tvättgodset ska hålla en temperatur som inte skadar det.- Slå av forktumlaren när programmel är klart.- Kondensket är inte avselt som dricksvatten, del kan vara lörorenal med ludd.- Använd inte forktumlaren om den är trasig eller du tror allt den är clet. Del är bara service som får göra reparationer.- Använd inte forktumlaren om sladden är trasig. Det är bara service som får byta trasiga sladdar, allt för att undvika skador.
Reservdelar	- För att undviska risker, använd bara originaltilbehör och originalrosandolar.
Skrotning	- Dra ur kontaklen, kapa sedan sladden vid maskinen. Stång som elektronikavall på återvinningscentral.- Tumilarens värmeväxlare innehåller hermelsklt försluken component med fluorerad växthusgas (R13-4a)- Alla material är miljövänliga och återvinningsbara. Stång i återvinningen.
