BRUKSANVISNING TKB 140 WP NDS MIELE

Bruksanvisning Värmepumpstumlare

Läs ovillkorligen bruksanvisningen före installation och idrifttagning. På så vis undviker du skador och olyckor.

Transportförpackning

Förpackningen skyddar torktumlaren mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.

Uttjänta elektriska och elektroniska produkter innehåller i många fall material som kan återanvändas. Men de innehåller även skadliga ämnen som har nödvändiga beståndsdelar för dess funktion och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på fel sätt kan det medföra skador på människors hälsa och på miljön. Kasta därför på inga villkor den uttjänta torktumlaren i hushållsavfallet.

Lämna istället in uttjänta elektriska och elektroniska maskiner till en återvinningsstation.

Se till att den uttjänta torktumlaren förvaras barnsäkert tills den lämnas in för omhändertagande.

Spara energi

Så här undviker du onödigt lång torktid och ökad energiförbrukning:

- Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Du sparar cirka 20 % energi och även tid om tvätten centrifugeras med 1 600 v/min istället för med 1 000 v/min.

- Använd maximal tvättmängd för respektive torkprogram. Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden.

– Se till att rummet där torktumlaren står uppställd inte är för varmt. Lufta rummet om det finns andra värmealstrande apparater i samma rum och/eller stäng av sådana apparater.

– Rengör luddfiltren efter varje torkomgång.

Bidra till att skona miljön 2

Säkerhetsanvisningar och varningar 6

Använda torktumlaren 17

Manöverpanel.... 17

Display.... 18

Första gången torktumlaren används 19

1. Tvätta rätt 20

Tänk på detta när du tvättar 20

Förbereda tvätten för torktumlaren.... 20

Skötselsymboler.... 21

Torktumling 21

1. Lägga i tvätt i torktumlaren 22

2. Välja program och starta 23

Välja program.... 23

Välja tillval eller Senare start 25

Starta program 25

1. Ta ut tvätten efter programslut 26

Programslut/Skrynkelskydd 26

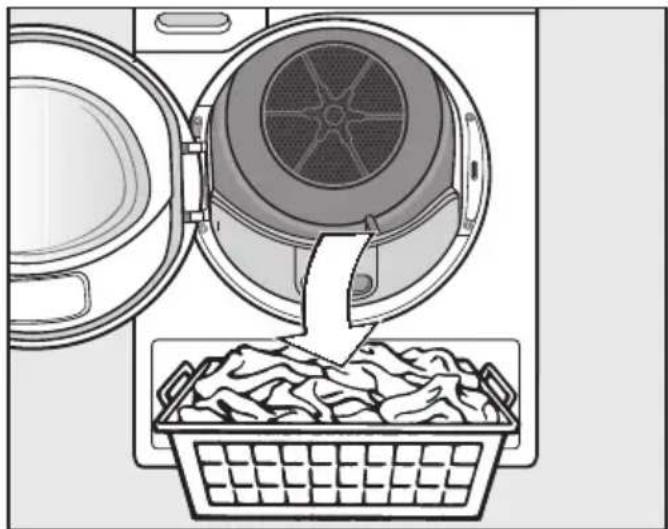

Ta ut tvätten.... 26

Tillval.... 27

Skongång plus 27

Skrynkelskydd.... 27

Summer 27

Senare start.... 28

Programöversikt 29

Ändra programförlopp 32

Rengöring och skötsel 33

Tömma kondensvattenbehållaren 33

Luddfilter 34

Avlägsna synligt ludd.... 34

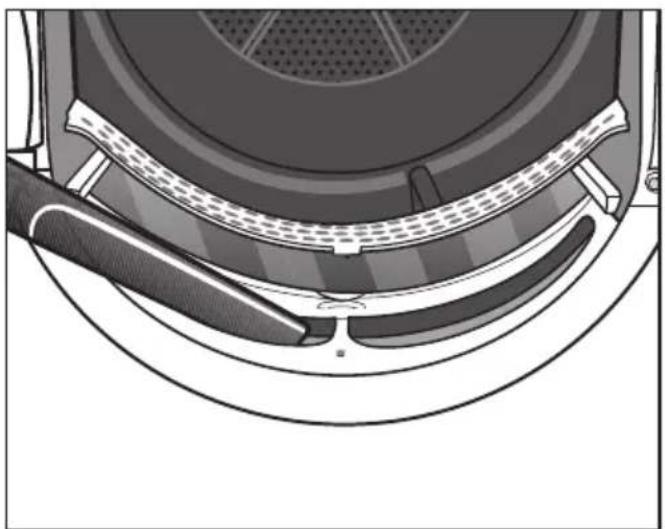

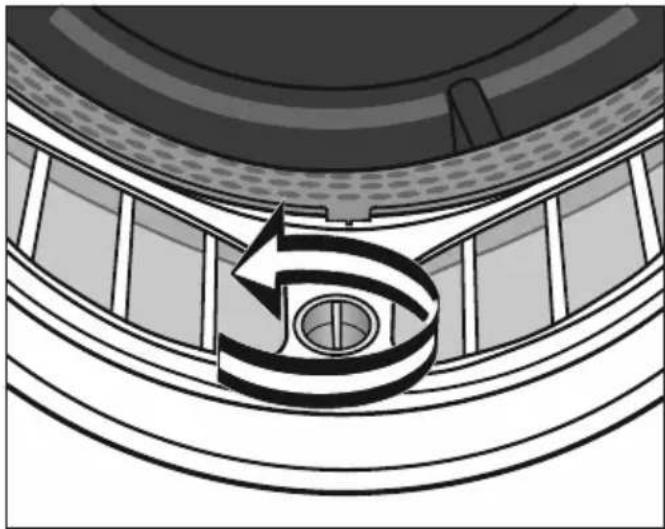

Rengöra luddfilter och ventilationsutrymme.... 35

Filter i sockeln 36

Ta ut finfiltret.... 36

Rengöring.... 36

Lucka för filter i sockeln 37

Kontrollera värmeväxlaren.... 37

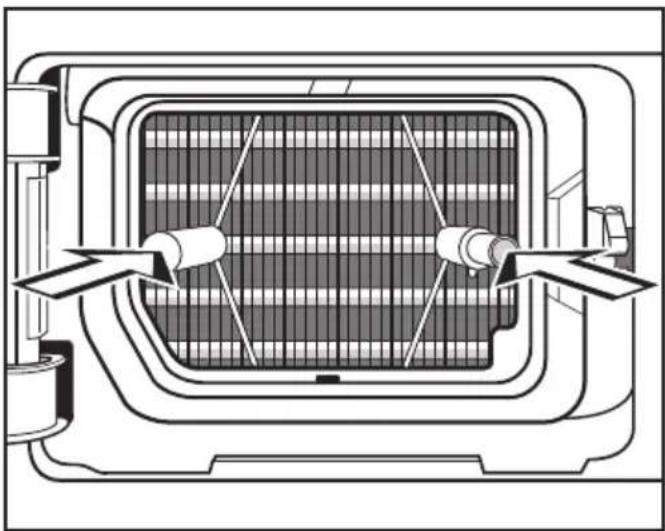

Återmontering.... 38

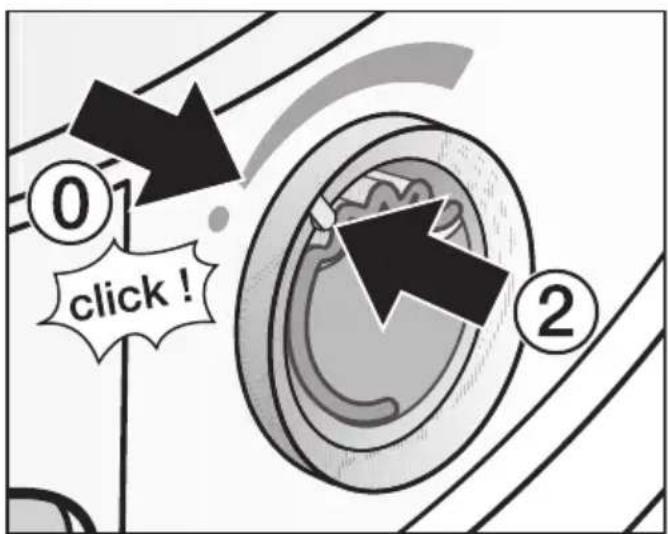

Doftinsats 40

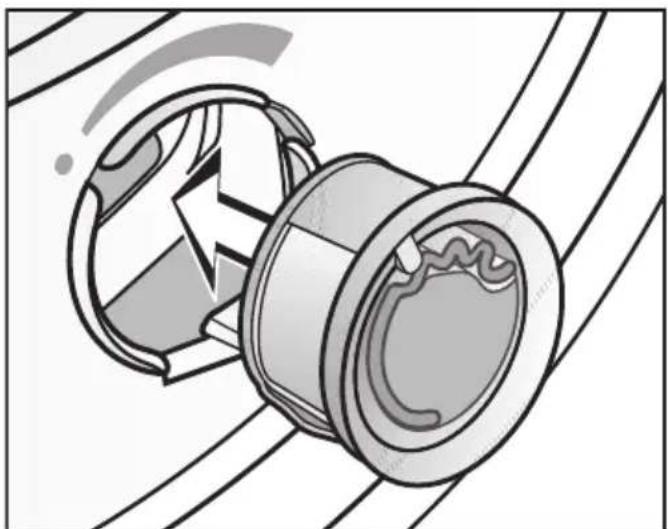

Sätta in doftinsats 40

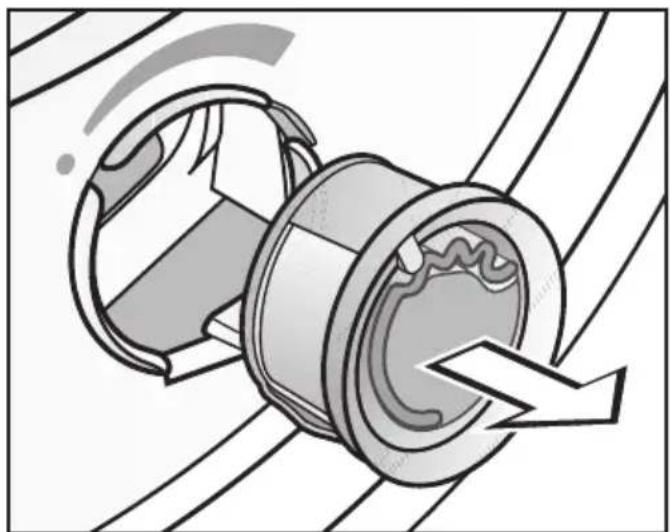

Byta ut doftinsatsen 42

Hur man klarar av mindre fel själv 44

Hjälp vid störningar 44

Kontrollampor och anvisningar 44

Otilfredsställande torkresultat.... 46

Andra problem.... 47

Galler/luftkanaler nere till höger 49

Miele service.... 50

Reparationer.... 50

Extra tillbehör 50

Garantivillkor och garantitid.... 50

Uppställning och anslutning.... 51

Översiktsbild framsida.... 51

Översiktsbild baksida.... 52

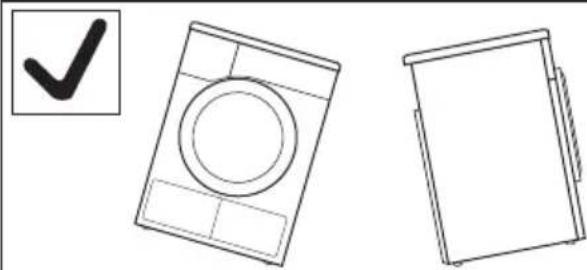

Transportera torktumlaren 52

Uppställning 53

Rikta torktumlaren 53

Ventilation....53

Före transport.... 53

Ytterligare uppställningsförutsättningar 54

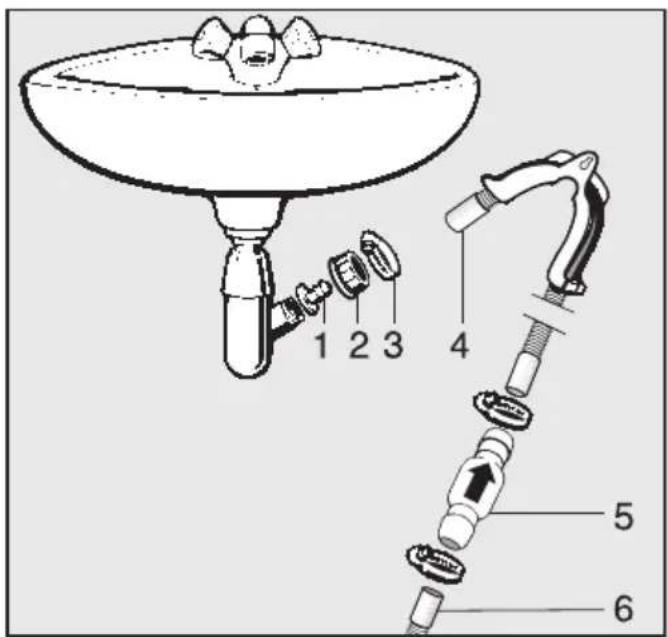

Avleda kondensvatten externt 55

Särskilda anslutningsvillkor som kräver en backventil 55

P02 Program Strykfri tvätt torrare eller fuktigare 66

P04 Förlänga avkylningstid 66

P05 Summers ljudstyrka.... 66

POS Knappljud 66

P07 Pinkod 67

P08 Ledningsförmåga 67

P09 Ytterligare torrhetsgrader 68

P// Standby 69

PI2 Automatisk avstängning 70

PI3 Memoryfunktion.... 70

P14 Skrynkelskydd 70

Denna bruksanvisning ska ovillkorligen läsas.

Denna torktumlare uppfyller gällande säkerhetskrav. Ett felaktigt bruk av den kan medföra person- och sakskador.

Läs igenom bruksanvisningen innan du använder torktumlaren för första gången. Den innehåller viktig information om säkerhet, användning och skötsel. Därmed undviker du olyckor och skador på torktumlaren.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

Denna torktumlare är avsedd att användas i hushåll eller i hus-hållsliknande miljöer.
Torktumlaren är inte avsedd att användas utomhus.
Använd torktumlaren uteslutande under hushållsmässiga förhållanden och endast för att torktumla kläder tvättade i vatten vilka enligt skötseletiketten tål att torkas i torktumlare.

All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått på grund av att torktumlaren har använts på annat sätt än den är avsedd för eller att den har använts på ett felaktigt sätt.

▶ Personer, som på grund av sina fysiska, sensoriska eller mentala förmågor eller på grund av oerfarenhet eller okunskap inte kan använda torktumlaren på ett säkert sätt, får endast använda den under uppsikt eller anvisning av en ansvarig person.

Om det finns barn i hemmet

Barn under åtta år ska hållas borta från torktumlaren, om de inte hålls under ständig uppsikt.
Barn från åtta år och uppåt får endast använda torktumlaren utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt.
Barn får inte rengöra eller göra underhåll på torktumlaren utan uppsikt.
Håll uppsikt över barn som befinner sig i närheten av torktumlaren. Låt inga barn leka med torktumlaren.

Teknisk säkerhet

• Kontrollera att torktumlaren inte har några synliga yttre skador innan du installerar den.
  En skadad torktumlare får inte installeras eller tas i drift.
  Jämför uppgifterna om anslutning på torktumlarens typskylt (säkring, spänning och frekvens) med dem som gäller för elnätet på uppställningsplatsen innan du ansluter den. Fråga i tveksamma fall en elektriker.
  ▶ Tillförlitlig och säker drift av torktumlaren garanteras endast när den är ansluten till det offentliga elnätet.

Torktumlarens elektriska säkerhet garanteras endast om den ansluts till jordad säkerhetsbrytare som är installerad enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning kontrolleras. Låt en fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som har uppstätt på grund av att jordad kabel saknas eller att det uppstått ett brott på kabeln.
Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka överhettning och därmed brandfara).
Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.
▶ Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan garantibestämmelserna inte åbero-pas om det skulle uppstå fel på torktumlaren vid senare tillfälle.
Endast om originalreservdelar används garanterar Miele att alla säkerhetskrav uppfylls.
Vid eventuellt fel på torktumlaren eller vid rengöring och skötsel är den spänningsfri endast i något av följande fall:

– När stickpropen är utdragen.

– När huvudströmmen är avstängd.

– När säkringen är urskruvad eller frånslagen.

Torktumlaren får inte användas på uppställningsplatser som inte är fasta (till exempel på båtar).
Gör inga ändringar på torktumlaren som inte uttryckligen har godkänts av Miele.
Information om värmepump och köldmedium:

Komprimeringen gör att köldmediet övergår till flytande form och att det samtidigt får en högre temperatur. Köldmediet leds genom ett slutet kretslopp genom värmeväxlarenheten, där ett värmeutbyte med förbiströmmande torkningsluft äger rum.

• Brummande ljud under torkning är normala och beror på värme-pumpstekniken. Torktumlaren fungerar som vanligt ändå.
  – Köldmediet är inte brännbart och inte explosivt.
• Att torktumlaren står still efter korrekt transport innan den installeras är i allmänhet inte nödvändigt (se avsnittet "Uppställning och anslutning").

Om den inte har transporterats korrekt måste den dock stå stilla efter transporten eftersom värmepumpen kan ta skada annars.

- Den här torktumlaren innehåller fluorerade växthusgaser. Hermetiskt tillsluten.

Beteckning på köldmedium: R134a

Mängd köldmedium: 0,57 kg

GWP (Global Warming Potential) köldmedium: 1430 kg CO₂ e

GWP (Global Warming Potential) produkt: 815 kg CO ₂ e

Se avsnitten "Uppställning och anslutning" och "Tekniska data".
Stickproppen måste alltid vara lättåtkomlig för att kunna bryta strömmen till torktumlaren.
Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckningsmattor. Annars garanteras inte tillräcklig lufttillförsel.
I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjut-dörr eller upphängd dörr monteras.
Denna torktumlare är på grund av speciella krav (som till exempel temperatur, fukt, kemisk beständighet, reptålighet och vibration) utrustad med en speciallampa. Denna lampa får bara användas för det avsedda ändamålet. Den är inte anpassad för vanlig rumsbelysning. Bytet av lampan får bara göras av Miele serivce.

Användning

Den maximala tvättmängden är 7,0 kg (torr tvätt).

Mindre mängder tvätt för enstaka program hittar du i avsnittet "Programöversikt".

Brandfara!

Torktumlaren får inte anslutas till ett uttag som regleras till exempel via ett tidur eller en elanläggning med effekttoppsbrytare.

Om torkprogrammet skulle avbrytas innan avkylningsfasen är avslutad, finns risk att tvätten självantänder.

På grund av brandrisken är det inte tillåtet att torka textilier som

• inte har tvättats.
  – inte är tillräckligt rena och har kvar rester av olja, fett eller annan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). Textilier som inte är tillräckligt rena riskerar att självantända. Det kan till och med ske efter avslutad torktumling och utanför torktumlaren.
  – innehåller brandfarliga rengöringsmedel eller rester av aceton, alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vax, vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar, kärl och skurtrasor).
  – innehåller rester av läggningsvätska, hårspray, nagellacksborttagningsmedel eller liknande.

Sådana typer av starkt nedsmutsade textilier måste därför tvättas särskilt noggrant. Använd en större mängd tvättmedel och välj en hög tvättemperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena.

Ta ut alla föremål ur fickor (som exempelvis tändare och tändstick- or).
▶ Varning: Stäng aldrig av torktumlaren innan ett program gått färdigt. Du får endast göra detta om du tar ut alla textilier direkt och placerar dem så att värmen kan avges.
Sköljmedel och liknande produkter ska användas enligt anvisningen på förpackningen.
På grund av brandrisken är det inte tillåtet att torka textilier eller produkter som

– har tvättats med industriella kemikalier (till exempel i kemtvätt)

– exempelvis produkter av latexskumgummi, duschmössor, vatten-täta textilier, gummerade artiklar och kläder samt kuddar med skumgummifyllning.

– innehåller fyllning och är trasiga (till exempel kuddar och jackor). Fyllning som kommer ut kan förorsaka brand.

▶ Efter uppvärmningen följer i många program en avkylning för att säkerställa att textilierna håller en temperatur som inte skadar dem (till exempel för att förhindra att de självantänder). Först efter avkylningen är programmet slut.

Ta alltid ut all tvätt direkt efter programslut.

Stå, sitt eller luta dig inte mot luckan. Torktumlaren kan välta.

Stäng luckan efter varje torkomgång. På så vis undviker du att – barn försöker klättra in i torktumlaren eller gömma föremål i den – smådjur tar sig in i torktumlaren.

Torktumlaren får inte användas utan eller - med skadade luddfilter - med skadat filter i sockeln.

Torktumlaren sätts då igen av ludd vilket kan förorsaka fel.

Luddfiltren måste rengöras efter varje torkomgång.
Filtren måste torka ordentligt efter att de har rengjorts med vatten eftersom blöta filter kan leda till funktionsstörningar.
Använd inte torktumlaren i rum där temperaturen kan sjunka till 0 °C. Redan temperaturer kring fryspunkten påverkar torktumlarens funktion. Fryst kondensvatten i pumpen och i avloppsslangen kan leda till skador.

Säkerhetsanvisningar och varningar

Om kondensvattnet leds ut externt, se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho.

Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador.

Kondensvatten är inget dricksvatten.

Att dricka kondensvatten kan innebära hälsofara för såväl människor som djur.

Håll alltid rummet där torktumlaren står fritt från damm och ludd. Smutspartiklar som hamnar i kalluften och sugs in kan med tiden blockera värmeväxlaren.

▶ Spola inte av torktumlaren med vatten.

Använda doftinsatser (extra tillbehör)

Använd bara Mieles doftinsatser
När doftinsatsen inte används, förvara den alltid i förpackningen - spara därför denna.
▶ Obs! Doftämne kan läcka ut! Håll doftinsatsen eller luddfiltret med den fastmonterade doftinsatsen rakt och vänd den inte upp och ner eller luta den.
Torka direkt upp doftämne som spillts ut med en trasa.
Om doftämnet kommer i kontakt med huden: skölj ordentligt med vatten och tvätta med tvål. Ögon: skölj i minst 15 minuter med vatten. Om du skulle råka svälja det sköljer du munnen ordentligt med vatten. Uppsök alltid läkare om du råkar få doftämne i ögonen eller munnen!
Byt kläder direkt om det kommer doftämne på dem och tvätta dem.
Om följande instruktioner inte följs råder brandfara eller fara för skada på torktumlaren:
– Fyll aldrig på doftämne i doftinsatsen.
- Använd aldrig en defekt doftinsats.
Släng tom doftinsats i hushållssoporna och använd den aldrig på annat sätt.
Beakta informationen som bifogas doftinsatsen.

Tillbehör

Endast av Miele godkända tillbehör och reservdelar får monteras. I annat fall gäller inte längre garanti eller produktansvar.
Mieles torktumlare och tvättmaskiner kan monteras som tvätt-torkpelare. Till detta krävs en monteringssats som finns att köpa som extra tillbehör från Miele. Se då till att du köper en monteringssats som passar just din torktumlare och tvättmaskin.
Tänk på att köpa en passande sockel till torktumlaren.

⚠️ Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Manöverpanel

① Display med knapparna ♦ och ∨ Närmare förklaringar finns på följande sida.
② Knappen Start/Stop Startar det valda programmet och avbryter ett startat program.

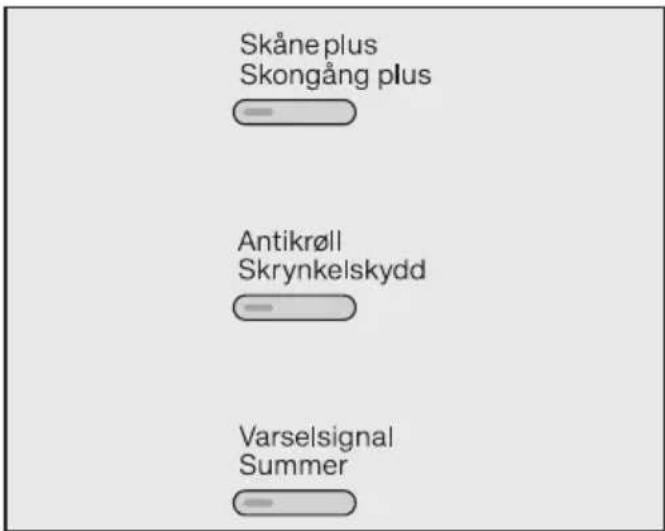

③ Tillvalsknappar Programmen kan kompletteras med olika tillval.

④ Programväljare För att välja program.
⑤ Optiskt gränssnitt (endast för Miele service)
⑥ Knappen ① Används för till- och frånkoppling av torktumlaren. Torktumlaren kopplar automatiskt från för att spara energi. Det gör den efter 15 minuter om du inte aktiverar några knappar eller funktioner, efter programslut/skryn-kelskydd eller efter inkoppling av torktumlaren.

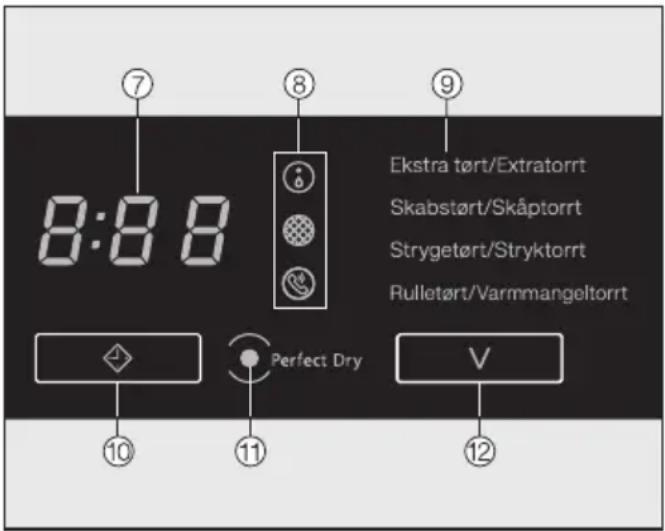

Display

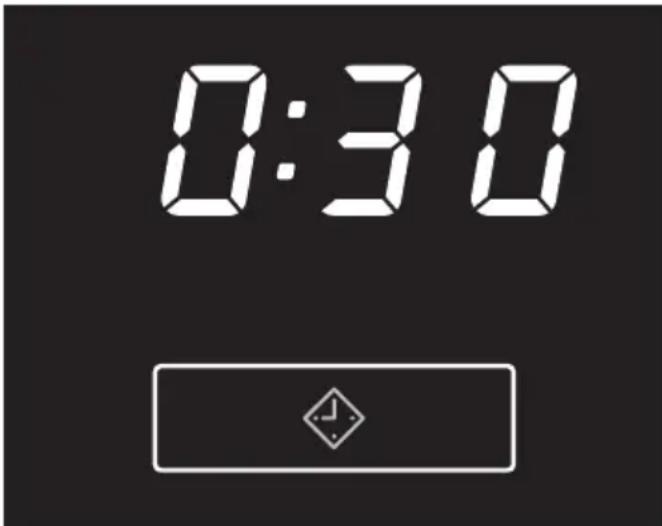

⑦ Tidsvisning

Kvarvarande tid visas i timmar och minuter.

Tiden för programmen Bomull, Strykfri tvätt, Fintvätt, Express, Jeans och Skrynkelreducering kan variera eller "hoppa" i tid. Tider beror på bland annat typ av material eller tvättmängd och restfuktighet. Elektroniken anpassar sig hela tiden.

⑧ Kontrollampor

Visas vid behov.

⑧ ...

... Töm kondensvattenbehållaren eller kontrollera avloppsslangen

...

... Rengör filter i sockeln/luftkanaler 📞 ..

... Tekniskt fel, kontakta Miele service

Med denna knapp väljer du torrhetsgrad för programmen. Se ⑫ touch-knapp ∨.

⑩ Touchknapp

Touchknappen har en dubbel funktion. Genom att trycka på symbolen . . .

... kan du välja Senare start. När du väljer denna blinkar ♦, när tiden räknas ner lyser ♦.

... är programtid för Varmluft vald. Då blinkar ♦.

⑪ Kontrollampa PerfectDry

PerfectDry-systemet mäter tvättens restfuktighet i torrhetsgradsprogrammen och bidrar på så sätt till ett exakt torkresultat.

Perfect Dry ...

... blinkar efter programstart och slocknar när programtiden visas.

... lyser med uppnådd torrhetsgrad mot slutet av programmet.

... fortsätter vara släckt för programmen: Finish ylle, Finish siden och Varmluft.

⑫ Touchknapp ∨

Genom att trycka på symbolen väljs den önskade torrhetsgraden som sedan tänds ⑨.

Ta bort skyddsfilm och klistermärken

Ta bort
- skyddsfilmen från luckan
- alla klistermärken (om sådana finns) från framsidan och topplocket.

Klistermärken som du ser när

luckan är öppen (till exempel typ- skylten) får du inte ta bort.

Uppställning

Om torktumlaren transporterades

på annat sätt än beskrivet i avsnittet "Uppställning och installation", måste den stå upprätt i ungefär 1 timme innan den ansluts till elnätet.

Genomför den första idrifttagningen enligt bruksanvisningen.

■ Läs avsnitten "1. Tvätta rätt" och "2. Fylla torktumlaren".
■ Efter det kan du lägga in tvätt i torktumlaren och välja ett program.

Tänk på detta när du tvättar

• Starkt nedsmutsade textilier måste tvättas särskilt noggrant. Använd en större mängd tvättmedel och välj en hög tvättemperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena.
• Torktumla inte textilier som droppar vatten. Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Ju högre varvtal du centrifugerar tvätten med, desto mer energi och tid kan du spara på torktumlingen.
• Nya kulörta textilier ska tvättas separat innan de torkas första gången. De får heller inte torkas tillsammans med ljusa textilier. Dessa textilier kan färga av sig (även på plastdetaljer i torktumlaren). Dessutom kan färgat ludd fastna på textilierna.
• Du kan torka stärkt tvätt. Du ska dock tillsätta dubbel mängd stärkmedel för att få rätt appretureffekt.

Förbereda tvätten för torktum- laren

⚠️ Ta ut föremål som till exempel tvättbollar ur tvätten.

Sådana kan smälta vid torktumling och skada torktumlaren samt tvätten.

⚠️ Läs avsnittet "Säkerhetsanvisningar och varningar".

Vid felaktig användning finns risk för brand.

• Sortera tvätten efter textilsort, storlek, skötselsymboler och efter samma torrhetsgrad.
• Kontrollera att textilierna/tvätten har hela fällar och sömmar. På så sätt kan du undvika att textilfyllningar läcker ut vilket kan vara en brandrisk.
  – Se till att textilierna inte är ihopvikta.
• Knyt ihop textilskärp och förklädesband.
• Knäpp ...

... ihop exempelvis påslakan och örngott så att inte mindre plagg hamnar i dessa

... också ihop hakar och spännen.

– Avlägsna eller sy fast behåbyglar som har lossnat.
- Öppna jackor och långa blixtlås så att textilierna torkar jämnt.
- Risken för att den strykfria tvätten ska bli skrynklig ökar ju mer tvätt som är i torktumlaren. Det gäller särskilt känsliga material som för till exempel skjortor och blusar. Minska eventuellt mängden tvätt.

Skötselsymboler

Torkning
	normal/högre temperatur
	reducerad temperatur:Skongång plus (för ömtåliga texti-lier)
	inte lämplig att torka i torktumlare
Strykning och mangling
	mycket varmt
	varmt
	varmt
	ej strykning/mangling

Torktumling

Läs avsnittet "Programöversikt". Där finns alla program och mängdan- givelser.

• Använd maximal tvättmängd för respektive torkprogram. Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden.
  – Välj torrhetsgrad efter uppmaning, till exempel ...
  ... Skåptorrt, om du vill vika ihop tvätten och lägga undan den direkt efter torktumling.
  ... Varmmangeltorrt, om du till exempel vill mangla tvätten efteråt.

• Innermaterialet i dunfyllda textilier tenderar att krympa beroende på kvalitet. Dessa textilier bör endast torkas i programmet Skrynkelreducing.

• Rena linnetextilier får endast torkas i torktumlare om det anges på skötseletiketten att det är möjligt. Linne kan ruggas upp annars. Sådana textilier bör endast torkas i programmet Skrynkelreducing.
  – Ylle och ylleblandningar tenderar att ludda ihop sig och krympa. Sådana textilier bör endast torkas i programmet Finish ylle.

• Trikåplagg (till exempel T-shirtar och underkläder) krymper, beroende på kvalitet, ofta i första tvätten. Torka därför inte sådana material för länge för att undvika att de krymper ytterligare. Eventuellt kan du köpa någon storlek större på sådana kläder.
  – Vid särskilt känsliga textilier kan du minska tvättmängden och välja Skongång plus.

2. Lägga i tvätt i torktumlaren

Läs ovillkorligen först igenom ttet "1. Tvätta rätt".

■ Tryck på knappen ① för att koppla in torktumlaren.

Trumbelysningen tänds.

Trumbelysningen släcks automatiskt efter några minuter samt efter programstart (för att spara energi).

Öppna luckan

■ Ta tag i handtaget och dra upp luckan.
■ Lägg plaggen löst i trumman.

Överfyll inte trumman!

Om trumman är överfylld sliter det på kläderna, torkresultatet försämras och tvätten blir skrynklig.

Se till att inga textilier kläms fast i luckan.

Textilierna kan gå sönder.

Om du inte använder doftinsats när du torktumlar måste flärpen vara helt nertryckt (pilen).

Stänga luckan

■ Stäng luckan med en lätt svängrörelse.

3. Välja program och starta

Välja program

■ Vrid programväljaren.

Dessutom kan en torrhetsgrad eller knappar för tillvalen visas och tider visas i tidsvisningen.

Torrhetsgradsprogram

- Bomull, Strykfri tvätt, Fintvätt, Express, Jeans och Skrynkelredu-cering

Efter att du valt ett av dessa program kan också torrhetsgraden ändras.

■ Tryck på touchknappen ∨ för att välja önskad torrhetsgrad.

För Bomull och Express kan du välja mellan alla torrhetsgrader. För övriga program är urvalet begränsat.

Ytterligare torrhetsgrader

Tips! Med hjälp av programmeringsfunktionerna kan du aktivera samt avaktivera ytterligare torrhetsgrader.

om 2 torrhets-grader lyser	är denna ytterligare torr-hetsgrad vald
ExtratorrtSkåptorrt	Skåptorrt+= torrare än Skåptorrt
SkåptorrtStryktorrt	Lätt fuktigt=fuktigare än Skåptorrt
StryktorrtVarmmangeltorrt	Stryktorrt ΔΔ = fuktigare än Stryktorrt

- Ytterligare information om detta hittar du i avsnittet "Programmeringsfunktioner - POS Ytterligare torrhetsgrader".

3. Välja program och starta

Andra och tidsstyrda program

- Bomull □, Finish ylle, Finish siden och Skrynkelreducering

Programtiden anges av torktumlaren och kan inte ändras.

- Varmluft

Du kan ställa in en tid i tio-minuterssteg.

■ Tryck på touchknappen ⏻ tills önskad programtid visas i tidsvisningen.

- blinkar

Val av tid sker stegvis från 0:20 minuter upp till 2:00 timmar.

3. Välja program och starta

Välja tillval eller Senare start

Tillval

■ Tryck på valfri knapp.

Knappen lyser då.

Ytterligare information hittar du i avsnittet "Tillval".

Senare start

Du kan välja Senare start.

Men Senare start i kombination med

Varmluft är inte möjligt.

■ Tryck på ♦.

- blinkar

Ytterligare information hittar du i avsnittet "Senare start".

Starta program

■ Tryck på Start/Stop.

Start/Stop lyser.

Perfect Dry blinkar/lyser endast för torrhetsgradsprogrammen (se också avsnittet "Använda torktumlaren").

Kort innan programslut kyls tvätten av.

4. Ta ut tvätten efter programslut

Programslut/Skrynkelskydd

Vid programslut lyser 0:00 och Start/Stop är släckt. Om du har ställt in skyn-kelskydd så kommer det aktiveras efter programslut,

10 minuter efter programslut börjar Start/Stop att blinka långsamt och tidsvisningen släcks. Standby används för att spara energi.

15 minuter efter att skrynkelskyddet gått färdigt stängs torktumlaren automatiskt av (för program utan skrynkelskydd 15 minuter efter programslut).

Ta ut tvätten

Öppna aldrig luckan innan torkren har gått färdigt.

■ Ta tag i handtaget och dra upp luckan.

Glöm ingen tvätt i torktumlaren. Det kan medföra skador.

När torktumlaren är inkopplad och luckan öppen släcks belysningen i trumman automatiskt efter några minuter (för att spara energi).

■ Tryck på knappen Ⓐ för att stänga av torktumlaren om den fortfarande är inkopplad.

En signal ljuder.

■ Ta bort allt ludd från luddfiltren. Se avsnittet "Luddfilter" i kapitlet "Rengöring och skötsel".

■ Stäng luckan med en lätt svängrörelse.

■ Töm kondensvattenbehållaren.

Genom att trycka på önskad knapp aktiveras eller avaktiveras ett tillval.

Knappen lyser då.

Skongång plus

Ömtåliga textilier (med tvättsymbolen Ⓗ, exempelvis av akryl) torkas med lägre temperatur och under längre tid.

Skrynkelskydd

Efter avslutat program roterar trumman, beroende på valt program, med speciella intervaller under 2 timmar. Dessa intervaller hjälper till att minska skrynklor om textilierna inte plockas ut direkt efter avslutat program

Summer

När programmet är avslutat avger torktumlaren en ljudsignal. Varningssignalen som avges vid felmeddelanden är oberoende av denna inställning.

Valbara tillval

	Skongång plus
	Skrynkel-skydd	Sum-mer
Bomull ← -XX
Bomull XXX
Strykfri tvätt XX
Finish ylle -- X
Finish siden -XX
Fintvätt OXX
Express -XX
Jeans XXX
Skrynkelredu-cering	OXX
Varmluft XXX

X = valbar O = ej valbar/alltid aktiverad - = ej valbar

Välja

Med Senare start kan du välja en senare tidpunkt inom 24 timmar för programstarten.

Men Senare start i kombination med Varmluft är inte möjligt.

■ Efter programval trycker du på ♦.
- blinkar
- Valet sker i steg om 0:30 minuter upp till 10h och därifrån upp till 24h i timmar.
– Trycker du länge ökar tiden 24h.
- Om du trycker på 24h och touchknappen ◆ kommer den valda tiden att raderas.

Starta Senare start

■ Tryck på knappen Start/Stop.
- ◇ lyser
- Över 10h räknas fördröjningen av starten ner i steg om en timme, därefter räknas den ner i steg om en minut.

– Efter varje timme kommer trumman rotera kort fram till programstart (skrynkelreducing).

Ändra Senare start

■ Tryck på knappen Start/Stop.
- blinkar
■ Genom att trycka på knappen ◆ kan du ändra tiden.
■ Tryck på knappen Start/Stop

Lägga i eller plocka ur tvätt i efterhand

■ Du kan öppna luckan och lägga i eller plocka ur tvätt i efterhand.
- Alla programmeringsinställningar bibehålls.
- blinkar

Om du vill ändra torrhetsgrader kan du göra det igen.

■ Tryck på knappen Start/Stop, så att Senare start fortsätter.

Avbryta program

■ Stäng av torktumlaren och koppla in den igen.

Bomull ** max 7,0 kg*
Textilier Normalt blöta bomullstextilier som beskrivs under Bomull Skåptorrt.
Anvisning –	Uteslutande Skåptorrt kommer användas.– Programmet Bomull Skåptorrtär som mest effektivt om tvätten har centrifugerats innan.
Bomull max 7,0 kg*
Extratorrt och Skåptorrt
Textilier En-	och flerlagriga textilier av bomull som till exempel T-shirtar,underkläder, babykläder, arbetskläder, jackor, täcken, frottéhanddu-kar, badlakan och morgonrockar.
Stryktorrt och Varmmangeltorrt
Textilier Bomulls- och linnetextilier, till exempel bordslinne, sängkläder ochstärktvätt
Anvisning Tvätt som ska manglas bör rullas ihop tills den ska manglas så attden bevarar sin fuktighet.
Strykfri tvätt max 4,0 kg*
Skåptorrt och Stryktorrt
Textilier Strykfria textilier av syntet, bomull eller blandmaterial, till exempel ar-betskläder, tröjor, klänningar, byxor, blusar, strumpor och bordsduk-ar.

* vikt, torr tvätt
** Anvisningar för testinstitut:
Testprogram enligt förordning 392/2012/EU för energimärkning enligt EN 61121

Programöversikt

Finish ylle max 2,0 kg*
Textilier Ylletextilier och textilier av ylleblandningar som till exempel tröjor, koftor och sockor.
Anvisning –	Ylletextilier luckras och fluffas kort upp men blir inte helt torra.– Ta ut textilierna direkt efter programslut.
Finish siden max 1,0 kg*
Textilier Sidentextilier som tål torktumling som blusar och skjortor.
Anvisning –	Program för att reducera skrynklor, textilierna torkas dock inte fär-digt.– Ta ut textilierna direkt efter programslut.
Fintvätt max 2,5 kg*
Skåptorrt och Stryktorrt
Textilier Ömtåliga textilier med märkningen ☐ av syntetiska material, bland-material, konstsiden eller strykfri bomull, till exempel skjortor, blusar, behår, trosor och plagg med applikationer.
Anvisning För extra skrynkelfri torkning så kan du minska tvättmängden.
Express max 4,0 kg*
Extratorrt, Skåptorrt, Stryktorrt och Varmmangeltorrt
Textilier Mindre känsliga textilier för programmet Bomull
Anvisning Förkortad programtid.
Jeans max 3,0 kg*
Skåptorrt och Stryktorrt
Textilier Jeanstyg som byxor, jackor, kjolar och skjortor.

* vikt, torr tvätt

Skrynkelreducing max 1,0 kg*
Skåptorrt och Stryktorrt
Textilier – B	Bomulls- och linnetextilier.- Strykfria textilier av bomull, blandmaterial eller syntet, till exempel bomullsbyxor, anoraker och skjortor.
Anvisning –	Lämpligt för torr och fuktig tvätt.- Välj Stryktorrt om textilierna ska strykas.- Program för reducing av skrynklor efter centrifugering i tvättmaskin.- Ta ut textilierna direkt efter programslut.
Varmluft max 7,0 kg*
Textilier – E	Eftertorkning av flerlagriga textilier som torkar ojämnt på grund av sin beskaffenhet, som exempelvis jackor, kuddar och sovsäckar.- Torkning av exempelvis enstaka badlakan, badkläder och disktrasor.
Anvisning V	Välj inte den längsta torktiden till en början. Testa dig fram för att se vilken tid som lämpar sig bäst.
Tips Använd	programmet Varmluft för att få bort eller reducera dålig lukt från rena bomullskläder (torktid 1/2–1 timme). Uppfräschningstiden förstärks om du fuktar textilierna innan luftningen och använder doft-insatsen.

* vikt, torr tvätt

Det är inte möjligt att ändra ett pågående program (skydd mot oavsiktliga ändringar).

Om programväljaren ställs om lyser -∅-, tills det ursprungliga programmet har ställts in.

För att välja ett annat program måste du först avbryta det redan startade programmet.

Avbryta pågående program och välja nytt program

■ Tryck på knappen Start/Stop.

Textilierna kyls av när en viss torktid och torktemperatur har uppnåtts.

Om du trycker på knappen Start/Stop igen lyser 0:00.

■ Tryck på knappen ①.
■ Tryck på knappen Ⓐ för att koppla in torktumlaren.
■ Välj och starta ett nytt program direkt.

Lägga i tvätt i efterhand eller plocka ur tvätt

■ Tryck på knappen Start/Stop.

Textilierna kyls av när en viss torktid och torktemperatur har uppnåtts. Om du trycker på knappen Start/Stop igen lyser 0:00.

Risk för brännskador!

Ta inte på trummans baksida när tex- tilierna läggs i/tas ut! Det uppstår höga temperaturer i trumman.

■ Lägg i tvätt eller ta ut en del av tvätt-en.
■ Stäng luckan.

Fortsätta program:

(välj eventuellt torrhetsgrad innan)
■ Tryck på knappen Start/Stop.

Programtid

Ändringar i programförloppet kan leda till att tiden i displayen ändras.

Tömma kondensvattenbehållaren

Kondensvattnet som bildas vid torkningen samlas upp i kondensvattenbehållaren.

Töm kondensvattenbehållaren efter varje torkning.

När kondensvattenbehållaren är full, lyser kontrollampan ⓣ.

⑧: Om torktumlaren är inkopplad öppnar och stänger du luckan.

⚠️ Annars kan luckan och handtag-et skadas när kondensvattenbehålla-ren dras ut.

Stäng luckan ordentligt.

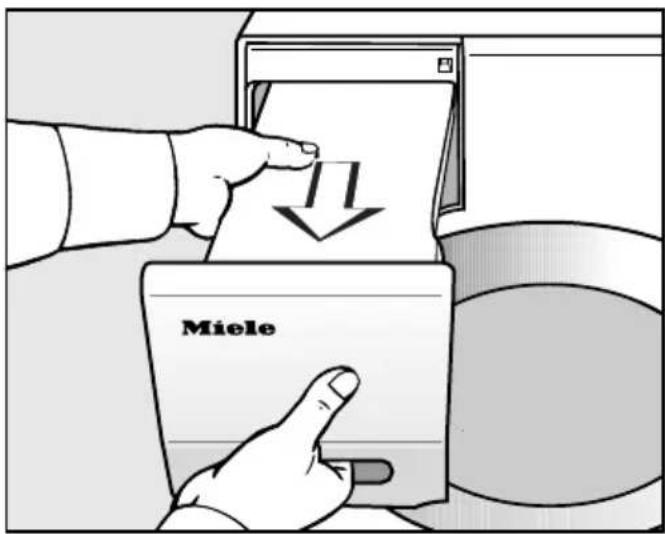

■ Dra ut kondensvattenbehållaren.
Bär kondensvattenbehållaren vågrätt så att vattnet inte rinner ut. Håll i behållarens handtag och baksida.

■ Töm behållaren.
■ Skjut in behållaren i torktumlaren.

⚠️ Drick inte vattnet i kondensvattenbehållaren. Det kan medföra hälsofara för både människor och djur.

Du kan använda kondensvattnet (till exempel till ångstrykjärn eller luftfukta-re). Innan du använder det bör du dock sila det genom en fin sil eller låta det rinna genom ett kaffefilter. Småludd, som skulle kunna orsaka skada, filtreras på så vis bort från vattnet.

Rengöring och skötsel

Luddfilter

Torktumlaren har 2 luddfilter i luckan, ett upptill och ett nertill som fångar upp ludd under torktumlingen.

Avlägsna synligt ludd

Ta bort ludd efter varje torkning.

Tips! Du kan dammsuga upp ludd.

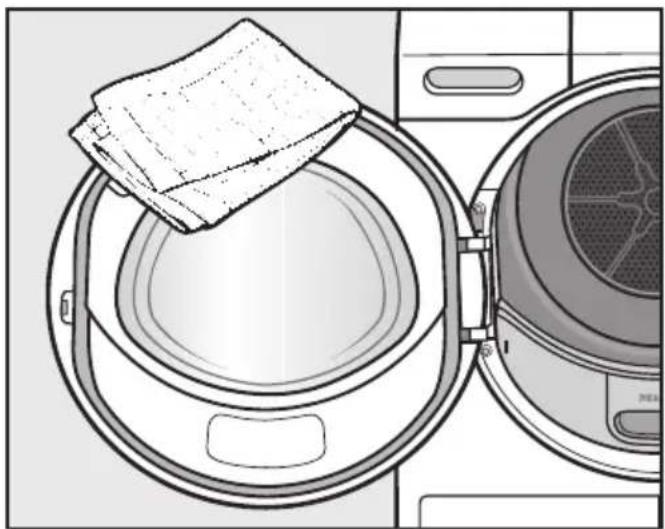

■ Öppna luckan.

Om du använder en doftinsats måste den först tas bort.

■ Dra ut det övre luddfiltret uppåt.

■ . . . från ytorna på alla luddfilter.
■ . . . från den hålade tvättavvisaren.
■ Skjut in det övre luddfiltret tills du hör att det snäpper fast.
■ Stäng luckan.

Gör som följer om luddfiltren är väldigt smutsiga.

Rengöra luddfilter och ventilationsut- rymme

Om torkningstiden har blivit längre eller om du ser att luddfiltren är ordentligt smutsiga måste du rengöra dem ordentligt.

Ta ut doftinsatsen om du användan sådan.

■ Dra ut det övre luddfiltret uppåt.

■ Vrid det gula vredet på det nedre luddfiltret i pilens riktning (tills du hör att det lossnar).

■ Dra ut luddfiltret utåt.

■ Ta bort synligt ludd ur det övre ventilationsutrymmet med hjälp av en dammsugare.

Våtrengöring av luddfiltren

■ Spola igenom filtren med varmt vatten.

■ Skaka av dem och torka dem ordentligt.

Det kan uppstå funktionsstör- om våta luddfilter används!

■ Skjut in det undre luddfiltret helt tills det tar stopp och spärra det gula vredet.

■ Skjut in det övre luddfiltret helt.

■ Stäng luckan.

Filter i sockeln

Rengör bara filtret i sockeln när lyser.

Radera ☒: Medan torktumlaren är in-kopplad öppnar och stänger du luckan.

Ta ut finfiltret

■ Tryck på den runda fördjupade ytan på luckan för värmeväxlaren.

Luckan öppnas.

I torktumlaren åker det högra stiftet ut. Det ser till att luckan till värmeväxlaren bara stängs när sockelfiltret är korrekt isatt.

Rengöring

■ Dra ut handtaget ur filtret.
■ Rengör filtret ordentligt under rinnande vatten.
■ Krama ur filtret ordentligt.

⚠️ Finfiltret får inte vara blött när du sätter tillbaka det. Om det är blött kan det uppstå funktionsstörningar!

■ Torka bort ludd från handtaget med en fuktig trasa.

Lucka för filter i sockeln

■ Torka bort ludd med en fuktig trasa. Var försiktig så att du inte skadar tätningen när du gör det!
■ Kontrollera om kylelementen är igensatta av ludd.

Kontrollera värmeväxlaren

⚠️ Skaderisk! Rör inte vid kylelementens baksida med händerna. Du kan skära dig.

■ Se efter om det finns ludd på elementet.

Om du ser att det har samlats ludd:

⚠️ Rengör med dammsugare och sugpensel. För sugpenseln lätt och utan tryck över värmeväxlarens kylelement. Var försiktig så att kylelementen inte går sönder!

■ Dammsug försiktigt bort synligt ludd.

Rengöring och skötsel

Återmontering

■ Sätt tillbaka filtret korrekt på handtag-et.

För att filtret ska sitta korrekt framför värmeväxlaren

■ sätter du i handtaget med finfiltret på de båda stiften.
- Texten "Miele" måste vara läsbar.
■ Skjut in filtret helt.

När du skjuter in filtret i sockeln kommer också det högra stiftet att skjutas in.

■ Stäng luckan till värmeväxlaren.

⚠️ Torktumlaren får endast användas när filtret är isatt och luckan för filtret är stängd. Endast med stängd lucka garanteras att kondenssystemet är tätt och att torktumlaren fungerar felfritt.

Torktumlare

Bryt strömmen till torktumlaren.

Använd inga skur-, fönsterputs- allrengöringsmedel som inne- lösningsmedel!

Dessa kan skada plastytorna eller andra delar av torktumlaren.

■ Rengör endast torktumlaren med en lätt fuktad trasa och ett milt rengöringsmedel eller tvål och vatten.

■ Rengör tätningen runt luckans insida med en fuktig trasa.

■ Torka därefter allt torrt med en mjuk trasa.

■ Rostfritt stål (till exempel trumman) kan du rengöra med ett lämpligt ren-göringsmedel för rostfritt stål, vilket inte är nödvändigt.

Doftinsats

Använd doftinsats vid torktumling (extra tillbehör) om du föredrar en särskild doft.

⚠! Läs först avsnittet "Använda doftinsatser (extra tillbehör)" i kapitlet "Säkerhetsanvisningar och varningar".

Sätta in doftinsats

Var noga med att bara hålla doftin-satsen som på bilderna. Undvik att luta den eller vända på den - då rinner doftämnet ut.

■ Håll doftinsatsen stabilt med handen, så att den inte råkar öppnas av miss-tag.
■ Dra av skyddsfilmen.
■ Öppna luckan till torktumlaren.

Doftinsatsen sätts in i det övre luddfiltret. Det finns en öppning till höger bredvid handtaget.

Om du inte använder en doftinsats måste flärpen vara stängd (skjut den helt neråt)!

- Öppna den lilla fliken så att den befinner sig uppe till höger.

■ Sätt in doftinsatsen så långt det går i öppningen.

Markeringarna ① och ② ska sitta mitt för varandra.

■ Vrid den yttre ringen en aning åt höger Ⓗ.

– Ett svagt motständ känns och ett lågt klick-ljud hörs.

Markeringen ② måste vara i position ①: I den positionen känns ett motständ.

Innan torkningen

Du kan ändra doftintensitet.

■ Vrid den yttre ringen åt höger - desto mer du öppnar doftinsatsen, desto starkare kommer det att dofta.

En tillfredsställande doftöverföring sker bara om tvätten är fuktig och med längre torktider under tillräcklig värme. Doften känns också i rummet där torktumla- ren står. I programmet Kalluft sker ingen doftöverföring.

After torkning

För att ingen doft ska gå till spillo:

■ Vrid den yttre ringen åt vänster tills markeringen ② befinner sig i positionen ①.
- Du kommer att känna ett visst motständ.

Om du ska torka utan doft, ta ut doft-insatsen och lägg den i förpackningen.

Byta ut doftinsatsen

Om doftinsatsen inte doftar tillräckligt längre:

■ Vrid ytterringen åt vänster tills markeringarna ① och ② sitter mitt för varandra.

Nya doftinsatser kan köpas via Mieles webbshop på www.miele-shop.se.

⚠️ Lägg aldrig doftinsatsen ner eftersom doftämne kan läcka ut.

När doftinsatsen inte används, förvara den alltid i förpackningen.

• Även när den är i förpackningen får den inte läggas ner eller förvaras upp och ner.
• Förvara den torrt och svalt.
  – Utsätt den inte för solljus.
  – Vänta med att bryta skyddsförseg-lingen tills just innan doftinsatsen tas i bruk.

Om inte filtren rengörs kommer doftintensiteten att reduceras.

⚠️ Doftinsatsen måste tas ut när luddfiltret rengörs.

⚠️ För att inget doftämne ska läcka ut, förvara doftinsatsen uteslutande i förpackningen enligt bilden.

■ Rengör luddfilter och sockelfilter, se avsnittet "Rengöring och skötsel".

Hjälp vid störningar

Du kan åtgärda de flesta störningar själv. Nedanstående översikt hjälper dig att hitta orsak/er till en störning och hur du kan åtgärda den. Tänk dock på att:

Reparationer endast får utföras av en av Miele auktoriserad fackman. Ej

fackmässigt utförda reparationer kan medföra avsevärda risker för användaren.

Kontrollampor och anvisningar

Problem Orsak och åtgård
Programmet avbryts och 0:00 lyser.	Detta är inget fel.För en del program avbryts programmet om bara några enstaka textilier ligger i torktumlaren eller om trumman är tom. Likaså kan det ske när tvätten redan är torr.■ Öppna och stäng luckan igen för att kunna torka vidare.■ Torka enstaka textilier/plagg i programmet Varmluft.
Efter inkoppling av tork-tumlaren blinkar/lyser ---, det går inte att göra något programval.	Pinkoden är aktiverad.■ Se avsnittet "Programmeringsfunktion" under P07 Pinkod.
och FXX (till exempel F36) lyser efter ett pro-gramavbrott	Orsaken kan inte fastställas direkt.■ Stäng av torktumlaren och koppla in den igen.■ Starta ett program.Om programmet åter avbryts och ett felmeddelande visas föreligger en störning. Kontakta då Miele ser-vice.
⊗ lyser vid program-slut.	Ludd har fastnat i något av filtren.■ Rengör luddfiltren.■ Rengör filtret i sockeln.Se avsnittet "Rengöring och skötsel".Stänga av ⚙:■ Medan torktumlaren är inkopplad öppnar och stänger du luckan.
⊗ och 066 lyser efter ett programavbrott.	Ludd har satt igen finfiltret och/eller luddfiltren.■ Rengör luddfiltren.■ Rengör filtret i sockeln.Rengör luftkanalerna:■ Ventilationsutrymmet under filtret i sockeln.■ Värmeväxlaren.För att stänga av ⚙:■ Stäng av och koppla in torktumlaren.
8 lyser efter ett pro-gramavbrott	Kondensvattenbehållaren är full eller så är avlopps-slangen böjd.■ Töm behållaren.■ Kontrollera avloppsslangen.För att stänga av ⚙:■ Öppna och stäng luckan medan torktumlaren är inkopplad.
-0- lyser. Programväljaren	har vridits efter programstart.■ Vrid programväljaren till det ursprungliga program-met, så visas resttiden igen.
Vid programslut blinkar en liggande stapel:L...[.]...[.]...	Programmet är avslutat men tvätten kyls fortfarande ner.■ Du kan ta ut tvätten och sprida ut den eller låta den fortsätta att kylas av.

Otilfredsställande torkresultat

Problem Orsak och åtgärd
Tvätten är inte tillräckligt torr.	Tvätten bestod av textilier i olika material.■ Eftertorka med Varmluft.■ Välj ett lämpligt program vid nästa torkning.Tips! Du kan anpassa restfuktighet för en del program. Se avsnittet "Programmeringsfunktioner".
Tvätt eller fjäderfyllda huvudkuddar kan börja lukta oangenämt av torkningen.	För lite tvättmedel användes.Fjädrar kan börja utveckla lukt när de värms upp.■ Använd tillräckligt med tvättmedel.■ Låt huvudkuddar torka utanför torktumlaren.■ Använd doftinsats vid torktumling (extra tillbehör) om du föredrar en särskild doft.
Syntetplagg är laddade med statisk elektricitet efter torkningen.	Syntetiska material tenderar att bli statiskt uppladdade.■ Sköljmedel i sista sköljomgången kan minska den statiska laddningen.
Det har bildats ludd. Vid torkning lossnar framför allt det ludd som uppstått genom nötning vid normal användning eller genom tvättning.Ludd som lossnar fångas upp av luddfiltren och filtret i sockeln och kan lätt avlägsnas.■ Se avsnittet "Rengöring och skötsel".

Andra problem

Problem Orsak och åtgård
Torkningen tar för lång tid eller avbryts.*	Det är för varmt på uppställningsplatsen.■ Vädra ordentligt.
	Tvättmedelsrester, hårstrån och fint ludd kan sätta igen torktumlaren.■ Rengör luddfiltren och filtret i sockeln.■ Ta bort synligt ludd:Nere till vänster, bakom serviceluckan i utrymmet för värmeväxlaren (se avsnittet "Rengöring och skötsel"), från kylelementen bakom gallret nere till höger (se slutet på detta avsnitt).
	Gallret nere till höger är igensatt.■ Flytta på tvättkorg och/eller andra föremål som blockerar ventilationen.
	Luddfiltren och filtret i sockeln har satts in när de var blöta.■ De måste vara torra.
	Textilierna är för blöta.■ Centrifugera textilierna med ett högre varvtal i tvättmaskinen i fortsättningen.
	Det är för mycket tvätt i trumman.■ Följ anvisningarna för maximal tvättmängd för de olika torkprogrammen.
	På grund av blixtlås i metall kan tvättens fuktighets-grad inte kännas av exakt.■ Öppna blixtlåsen i fortsättningen.■ Om problemet återkommer, torka textilier med långa blixtlås endast i programmet Varmluft.
	* Före ny programstart:■ Stäng av torktumlaren och koppla in den igen.
Driftljud (vinande och/eller brummande) hörs.	Detta är inget fel! Kompressorn är i drift.Det är normala ljud som uppstår när kompressorn är igång.

Hur man klarar av mindre fel själv

Problem Orsak och åtgård
Inget program kan startas.	Orsaken kan inte fastställas direkt.■ Anslut nätkontakten.■ Koppla in torktumlaren.■ Stäng luckan.■ Kontrollera om säkringen har löst ut.
	Strömavbrott? När strömmen kommer tillbaka startar det program som hade valts före strömavbrottet automatiskt.
Displayen är släckt och lampan för knappen Start/Stop blinkar lång-samt.	Torktumlaren är i standby-läge. Det är inget fel utan en funktion.■ Se avsnittet "PII Standby" under "Programmerings-funktioner".
	Om torktumlaren för tillfället kör skrynkelskydd roterar trumman då och då.
Torktumlaren är av-stängd efter program-slut.	Torktumlaren stängs av automatiskt. Det är inget fel utan en funktion.■ "PI2 Automatisk avstängning" under "Programme-ringsfunktioner".
Trumbelysningen lyser inte.	Trumbelysningen stängs av automatiskt ...när luckan är stängd...när luckan har varit öppen under några minuter (för att spara energi).Trumbelysningen lyser när du öppnar luckan om tork-tumlaren är inkopplad.

Galler/luftkanaler nere till höger

⚠️ Kylelementen bakom gallret nere till höger behöver egentligen aldrig rengöras. Rengör dem bara om du märker att torkningstiden blir allt för lång på grund av för mycket damm i uppställningsrummet.

- Öppna först luckan nere till vänster för filtret i sockeln.

Under gallret finns en spärrhake som måste lossas med hjälp av en tesked för att gallret ska kunna tas bort.

■ Stick in ett skedskraft i mitten under gallret.

■ Tryck med skedskaffet mot spärrhaken och öppna gallret med en hävarmsrörelse.

■ Ta bort gallret.

⚠️ Skaderisk! Rör inte vid kylelementens baksida med händerna. Du kan skära dig.

⚠️ Rengör kylelementen med dammsugare och sugpensel. Var försiktig när du dammsuger kylelementen så att de inte går sönder. Böj eller skada inte kylelementen.

■ Dammsug försiktigt bort synligt ludd.
■ Sätt tillbaka gallret med sina tre hakar i hålen i torktumlarens främre vägg.
■ Tryck fast gallret till vänster och i mitten så att spärrhaken läses fast.

Reparationer

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta din Mieleåterförsäljare eller Miele service.

Telefonnummer till service står på bak- sidan av denna bruksanvisning.

Vid kontakt med service, var god uppge alltid produktens maskinmodell (typ) och maskinnummer. Dessa uppgifter ser du på typskylten när luckan är öppen.

Till denna torktumlare finns extra tillbehör som kan köpas hos Mieles återförsäljare eller hos Mieles reservdelsavdelning.

Dessa och många andra intressanta produkter kan du också beställa och köpa via internet.

Torkningskorg

Med torkningskorgen kan du torka eller vädra sådana saker som inte ska utsättas för mekaniska påfrestningar.

Doftinsats

Använd en doftinsats om du föredrar en särskild doft.

Garantivillkor och garantitid

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Översiktsbild framsida

① Nätanslutningskabel
② Manöverpanel
③ Kondensvattenbehållare – töm efter torkning
④ Lucka - öppna inte under torkning

⑤ Lucka för värmeväxlaren – öppna inte under torkning
⑥ Fyra höjdjusterbara skruvfötter
⑦ Öppning för kalluft – blockera inte öppningen med en tvättkorg eller andra föremål
⑧ Avloppsslang för kondensvatten

Översiktsbild baksida

① För transport finns greppmöjligheter under topplocket (pilar)
② Tillbehör för extern kondensvattenanslutning: slangklämma, adapter och slanghållare
③ Avloppsslang för kondensvatten
④ Nätanslutningskabel

Transportera torktumlaren

För att transportera torktumlaren (från förpackningen till uppställningsplatsen) använder du

– de främre fötterna
- greppmöjligheterna under det utskjutande topplocket på baksidan.

⚠️ Transportera torktumlaren såsom visas här.

⚠️ Om du transporterar torktumla- ren liggande, så lägg den endast på vänster sida.

⚠️ Om torktumlaren transporterades på annat sätt måste den stå stilla i ungefär 1 timme innan den ansluts till elnätet.

Annars kan värmepumpen skadas!

Uppställning

Rikta torktumlaren

⚠️ I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjut-dörr eller upphängd dörr monteras.

För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt.

Ojämnheter i golvet kan utjämnas med hjälp av skruvfötterna.

Ventilation

⚠️ Täck inte för öppningen för kyl- luft på framsidan. Värmeväxlaren kan då inte ventileras som den ska.

⚠️ Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckningsmattor. Annars garanteras inte tillräcklig luft- tillförsel.

Den varma luften från värmeväxlaren värmer upp rumsluften. Se därför till att rummet där torktumlaren står vädras ordentligt. Annars förlängs torkningstiden vilket leder till ökad energiförbrukning.

Före transport

Efter varje torkomgång finns lite kondensvatten i pumpområdet. Detta kan rinna ut om du lutar torktumlaren. Vi rekommenderar därför att du startar programmet Varmluft cirka en minut före transport. Resterande vatten leds till kondensvattenbehållaren via avlopps-slangen.

Ytterligare uppställningsförutsättningar

⚠️ Du måste av säkerhetsskäl bryta strömmen till torktumlaren.

Bygga in torktumlaren under en bänkskiva eller bygga in den i ett skåp

⚠️ Obs! Det bildas värme! Den varma luften som kommer ut på bak-sidan av torktumlaren måste kunna komma ut. Annars uppstår en stör- ning!

– Elanslutningen ska vara installerad i närheten av torktumlaren och den ska vara tillgänglig.
– Torkningstiden kan ändras.

Du kan undvika att det bildas för mycket värme genom att:

• skruva ut torktumlarens skruvfötter så att ett mellanrum på minst 20 mm uppstår mellan golvet och torktumlarens undersida
• En befintlig, genomgående sockel ska avlägsnas vid området runt torktumlaren.
  – Se till att det finns öppningar i skåpet.

Kan skjutas in under bänkskiva

Denna torktumlare får skjutas in under en bänkskiva även utan att du tar bort topplocket.

- Byggsats för inbyggnad under bänkskiva

⚠ Vid inbyggnad under en bänkskiva där du tar bort topplocket behövs en byggsats för inbyggnad under bänkskiva. Montering och demontering måste göras av en fackman.

Täckplåten som medföljer monterings- satsen ersätter topplocket. Att montera täckplåten är absolut nödvändigt på grund av den elektriska säkerheten!

En monteringsanvisning medföljer monteringssatsen.

Extra tillbehör

- Byggsats för tvätt-torkpelare

Torktumlaren kan monteras som en tvätt-torkpelare med en Mieletvättmaskin. För detta krävs en Miele monteringssats.

- Sockel

Till denna torktumlare finns en sockel med låda.

Avleda kondensvatten externt

OBS!

Kondensvattnet som uppstår vid torkning pumpas genom avloppsslangen på torktumlarens baksida ner i kondensvattenbehållaren.

Du kan avleda kondensvattnet med avloppsslangen på baksidan av torktumlaren. Då behöver du inte tömma kondensvattenbehållaren.

Slanglängd: 1,60 m

Maximal pumphöjd: 1,50 m

Maximal pumplängd: 4,00 m

Som extra tillbehör kan du köpa:

• slangförlängning
  – backventil för en extern vattenanslutning. En slangförlängning medföljer.

Särskilda anslutningsvillkor som kräver en backventil

Utan backventil kan vattnet rinna tillbaka eller sugas tillbaka in i tork- tumlaren och sedan läcka ut.

Det kan orsaka skador både på torktumlaren och i rummet där torktumlaren står.

Vid speciella anslutningsförutsättningar, som de som beskrivs nedan, måste en backventil användas.

Max pumphöjd med backventil: 1,00 m

Särskilda anslutningsförutsättningar, för vilka en backventil krävs, är:

• Avlopp till ett handfat eller golvbrunn om slangänden hänger ner i vatten.
• Anslutning till handfatets vattenlås.

- Diverse anslutningsmöjligheter till vilka exempelvis även en tvättmaskin eller en diskmaskin är anslutna.

Backventilen ska monteras med flödesriktningen.

Annars kan vattnet inte transporteras till vattenlåset under handfatet.

Uppställning och anslutning

Dra avloppsslangen

⚠ Dra inte i avloppsslangen, böj den inte och undvik att det blir veck på den.

Avloppsslangen kan skadas!

Ha ett uppsamlingskärl redo eftersom det kan finnas lite restvatten i slangen.

■ Dra av avloppsslangen från anslutningen.
■ Linda av slangen från slangupphängningen och dra försiktigt ut slangen från slangklämmorna.
■ Låt eventuellt restvatten rinna ner i behållaren.

■ Dra slangen till höger eller till vänster efter behov.
- Om det fortfarande finns slang kvar kan du klämma fast den i spåret.
- Låt slangen sitta kvar i den mittersta slangklämman (se tidigare bild) så att den inte viks och blir skadad.

Exempel

- avlopp i ett handfat eller golvbrunn

Använd slanghållaren för att undvika att avloppsslangen viks.

• Till vänster och höger på slanghållaren trycker du in de små spärrarna (mörka pilar) med tummarna och ...
  ■ ... drar av slanghållaren framåt (ljusa pilarna).*

⚠️ Se till att avloppsslangen sitter fast och inte glider iväg (bind till exempel fast den) om den hängs i ett handfat eller i en tvättho, se översiktsbilden.

Annars kan det uppstå vattenskador av vatten som rinner ut.

■ Sätt slangänden på backventilen.

* Du kan alltid hänga upp slanghållaren senare om du inte behöver leda bort kondensvattnet längre.

• direktanslutning till ett vattenlås


■ Avlägsna adaptern 1 och den bakomliggande slangklämman 3.
■ Anslut sedan avloppsslangen såsom beskrivs nedan.

Uppställning och anslutning

1. Adapter
2. Handfat-överfallsmutter
3. Slangklämma
4. Slangände (fäst på slanghållaren)
5. Backventil
6. Torktumlarens avloppsslang

■ Installera adaptern 1 med överfalls-muttern 2 på handfatets vattenlås. I regel är överfallsmuttern utrustad med en bricka som måste tas bort.
■ Sätt slangens ände 4 på adaptern 1.
■ Använd slanghållaren.
Dra åt slangklämman 3 med en skruvmejsel direkt bakom handfatets överfallsmutter.
- Installera backventilen 5 på torktumlarens avloppsslang 6 (var uppmärksam på riktningen, se pilen på backventilen!).

Backventilen 5 måste monteras på så vis att pilen pekar i flödesriktning- en (i riktning mot handfatet).

■ Fäst backventilen med slangklämmorna.

Elanslutning

Torktumlaren är utrustad med en anslutningskabel och stickpropp.

Stickproppen måste alltid vara lättåtkomlig för att kunna bryta strömmen till torktumlaren.

Anslutningen måste utföras enligt gällande säkerhetsföreskrifter.

Torktumlaren får på inga villkor anslutas till en förlängningskabel. Det finns då risk för att det kan börja brinna.

Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet.

	Kapacitet1 kg varv/min % kWh min	Centrifugerings-varvtal tvättmaskin	Rest-fuktig-het	Energi	Pro-gramtid
Bomull [IMAGE]	7,03,5	1 0001 000	6060	1,730,99	13784
Bomull Skåptorrt 7,0		1 2001 4001 600	535044	1,551,451,30	124118105
Bomull Skåptorrt+ Skongång plus 7,0 1 000 60 1,65 140
Bomull Stryktorrt 7,0		1 0001 2001 4001 600	60535044	1,281,101,050,90	108958875
	7,07,07,0	1 2001 4001 600
Strykfri tvätt Skåptorrt+ Skongång plus	4,04,0	1 2001 200	4040	0,610,61	5555
Strykfri tvätt Stryktorrt 4,0 1 200 40 0,50 48
Finish ylle 2,0 1 000 50 0,03 5
Finish siden 1,0 400		50 0,11 15
Fintvätt Skåptorrt	2,5	800	50	0,59	54
Express Skåptorrt	4,0 1 000 60 1,15 85
Jeans Skåptorrt	3,0	900	60	1,29	100
Skrynkelreducing Stryktorrt	1,0	800	60	0,37	38
1 Vikt torr tvätt
2 Testprogram enligt förordning 392/2012/EU för energimärkning enligt EN 61121
Alla icke markerade värden är beräknade med stöd av normen EN 61121
Anslutningseffekt i frånkopplat läge: Anslutningseffekt i inkopplat läge:				0,15 watt1,50 watt

Anvisningar för jämförande torktester:

För tester enligt 61121 ska före testomgången 3 kg bomullstvätt med 70 % restfuktighet torkas i programmet Bomull Skåptorrt enligt ovannämnda norm.

Faktorer som tvättmängd, typ av tvätt, restfuktighet efter centrifugering och variationer i elnätet kan innebära avvikelser från ovan angivna förbrukningsvärden.

Höjd 850 mm
Bredd 596 mm
Djup 636 mm
Djup med öppen lucka 1 054 mm
Höjd för inbyggnad under bänkskiva 820 mm (+8/-2 mm)
Bredd för inbyggnad under bänkskiva 600 mm
Djup för inbyggnad under bänkskiva 600 mm
Kan skjutas in under bänkskiva Ja
Kan placeras i en tvätt-torkpelare Ja
Vikt 62 kg
Trumvolym 120 liter
Kapacitet 1,0 kg-7,0 kg (vikt torr tvätt)
Kondensvattenbehållarens volym 4,8 liter
Slanglängd	1,60 meter
Maximal pumphöjd	1,50 meter
Maximal pumplängd	4,00 meter
Längd anslutningskabel	2,00 meter
Anslutningsspänning	Se typskylt
Anslutningseffekt	Se typskylt
Säkring	Se typskylt
Godkännandemärken	Se typskylt
Energiförbrukning	Se avsnittet "Förbrukningsdata"
LED-belysning	Klass 1

Programmeringsfunktioner för ändring av standardvärden

Torktumlaren är så inställd vid leverans att den arbetar effektivt för alla behov. Du kan också ändra standardvärdena. På så vis kan du anpassa elektro-niken till dina personliga önskemål och krav.

Du kan använda programmeringsfunktionerna, men du måste inte.

Programmering

Med programmeringsfunktionerna kan du anpassa torktumlarens elektronik till olika krav.

Läs igenom följande sidor för att få reda på vad de enskilda programmeringsfunktionerna och valmöjligheterna betyder.

Programmeringen sker i åtta steg (1, 2, 3 ... 8) med hjälp av knapparna.

I) Tillgång till programmerings-funktion

Gör så här

– Torktumlaren ska vara avstängd.
– Luckan ska vara stängd.

① Tryck på knappen Start/Stop och håll den intryckt under stegen ②-③.
② Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

3 och släpp sedan knappen Start/Stop.

II) Välj programmeringsfunk- tion

Numret på programmeringsfunktionen visas i tidsvisningen med P i kombination med ett tal, till exempel POI.

4 Genom att trycka på touchknappen ♦ väljer du stegvis nästa program- meringsfunktion:

Programmeringsfunktion
P01	Program Bomull torrare eller fuktigare
P02	Program Strykfri tvätt torrare eller fuktigare
P04	Förlänga avkylningstid
P05	Summerns ljudstyrka
P06	Knappljud
P07	Pinkod
P08	Ledningsförmåga
P09	Ytterligare torrhetsgrader
P11	Standby
P12	Automatisk avstängning
P13	Memoryfunktion
P14	Skrynkelskydd

5 Tryck på Start/Stop för att bekräfta den valda programmeringsfunktionen.

III) Ändra val

Här kan du byta egenskaper för varje programmeringsfunktion.

Urvalet visas i tidsvisningen med - i kombination med ett tal, till exempel -00 eller -01 eller -02 och så vidare.

6 Genom att trycka på touchknappen ♦ byter du stegvis till nästa urval:

Programmeringsfunktion
	möjligt urval
	-00	-01	-02	-03	-04	-05	-06	-07
P01	X		XXO X	XX	XX
P02		XXXO	XX	XX	XX
P04	O X	XX	X till					-09
P05		O	X
P06	O	X
P07	O	X
P08		O	X
P09	X	O
P11	XXO
P12		X O X
P13	O	X
P14		X	O

X = valbart

O = fabriksinställning

⑦ Bekräfta valet genom att trycka på knappen Start/Stop.

Nu lyser numret till programmeringsfunktionen POI.

IV) Avsluta programmeringen

8 Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan ändra den när som helst.

Följande exempel hjälper dig att förstå programmeringen.

Exempel

I detta exempel väljer du programme-ringsfunktionen POS Knappljud. Du aktiverar ett knappljud som vid ett programval kommer att höras när du använder knapparna.

I) Tillgång till programmering

Gör så här

– Torktumlaren ska vara avstängd.
– Luckan ska vara stängd.

① Tryck på knappen Start/Stop och håll den intryckt under stegen ②-③.
② Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent...

3 och släpp sedan knappen Start/Stop.

POI lyser

II) Välj programmeringsfunktion

4 Tryck på touchknappen ◆ till POS lyser.
5 Bekräfta valet P05 genom att trycka på Start/Stop.

III) Ändra val

-00 lyser i tidsvisningen. Dessa siffror betyder att knappljudet är av.

Ställa in knappljud:

6 Tryck på touchknappen ♦ så att -∅l lyser.
7 Bekräfta valet -01 genom att trycka på knappen Start/Stop.

Nu lyser POS igen.

IV) Avsluta programmeringen

8 Stäng av torktumlaren.

Kontrollera programmering

■ Koppla in torktumlaren.
■ Tryck på valfri knapp.
Vid varje knapptryckning hörs en signal.
■ Stäng av torktumlaren.

Återställa programmeringen

■ Du kan stänga av knappljudet när- somhelst genom att följa detta exem- pel igen.

I steg 6 väljer du sedan valet -00.

POI Program Bomull torrare eller fuktigare

eller

P02 Program Strykfri tvätt torr-rare eller fuktigare

Elektroniken i torktumlaren är inställd på en så effektiv torkning som möjligt. Om du vill ha tvätten fuktigare kan du använda torrhetsgraderna.

Val

-01 ännu fuktigare
-02 fuktigare
-03 något fuktigare
-04 Fabriksinställning
-05 lite torrare
-06 torrare
-07 ännu torrare

Undantag:

Programmet Bomull □ fortsätter att vara oförändrat.

P04 Förlänga avkylningstid

Du kan förlänga avkylningstiden i alla torrhetsgradsprogram. Då kommer textilierna att vara mer avsvalnade.

Val

-00 Fabriksinställning

-01 Avkylningstid 2 minuter längre
-02 Avkylningstid 4 minuter längre
-03 Avkylningstid 6 minuter längre
-04 Avkylningstid 8 minuter längre
-05 Avkylningstid 10 minuter längre
-05 Avkylningstid 12 minuter längre
-07 Avkylningstid 14 minuter längre
-08 Avkylningstid 16 minuter längre
-09 Avkylningstid 18 minuter längre

POS Summers ljudstyrka

Ställ in summern högre om du behöver.

-01 Fabriksinställning
-02 Summer högre

P06 Knappljud

Här kan du aktivera knappljud som hörs vid varje knapptryckning.

Ljudstyrkan beror på programmeringsfunktionen P05 Summers ljudstyrka.

Val

-00 Fabriksinställning: från
-01 Knappljud

P07 Pinkod

Pinkoden förhindrar oönskad användning av torktumlaren.

Om pinkoden är aktiverad måste den matas in när torktumlaren har kopplats in för att torktumlaren ska kunna användas.

Val

-00 Fabriksinställning: från
-01 Pinkod till

Om du har valt -∅l måste du först ange pinkoden för att kunna använda tork-tumlaren.

Använda torktumlare med pinkod

Efter att ha kopplat in torktumlaren blinkar och lyser tidsdisplayen ----

Pinkoden är 250 och kan inte ändras.

■ Tryck på touchknappen ♦ tills 2__ blinkar.
■ Bekräfta genom att trycka på Start/Stop.
■ Gör likadant för de andra talen.

Efter att ha valt och bekräftat 250 kan torktumlaren användas.

P08 Ledningsförmåga

⚠️ Denna programmeringsfunktion får bara ställas in om tvättens rest-fuktighet beräknas felaktigt på grund av extremt mjukt vatten.

Förutsättning

Om vattnet i vilket textilierna tvättades är extremt mjukt och ledvärdet (den elektriska ledningsförmågan) är lägre än 150 μS. Dricksvattnets ledvärde kan erhållas hos det lokala vattenverket.

⚠️ Aktivera endast denna programmeringsfunktion enligt ovan. Annars blir torkresultatet inte tillfredsställande!

Val

-01 Fabriksinställning: från
-02 Ledningsförmåga

P09 Ytterligare torrhetsgrader

För många program kan du aktivera ytterligare torrhetsgrader: Skåptorrt+ (torrare än skåptorrt); Lätt fuktigt (fuktigare än Skåptorrt); Stryktorrt ∞ ∞ (fuktigare än Stryktorrt).

Den här programmeringsfunktionen kan bara användas för program där du kan välja torrhetsgrad.

Val

-00 Standard
-01 Fabriksinställning: Lägg till torrhetssteg

På så vis kan du senare välja ytterligare torrhetsgrader.

■ Välj ett torrhetsgradsprogram.
■ Tryck på touchknappen ∨ tills 2 torrhetsgrader börjar lysa i displayen:

om 2 torrhets-grader lyser	är denna ytterligare torr-hetsgrad vald
ExtratorrtSkåptorrt	Skåptorrt+
SkåptorrtStryktorrt	Lätt fuktigt
StryktorrtVarmmangeltorrt	Stryktorrt ☆☆

P11 Standby

För att spara energi släcks tidsvisningen och knapparna efter 10 minuter och knappen Start/Stop blinkar långsamt. Det kan du dock ändra.

Men inget standby-läge om ett fel föreligger.

Val

- -02 Fabriksinställning: Standby är aktiverat

Tiden och knapparna släcks efter 10 minuter. .

... om ingen ytterligare knapp aktiveras efter inkoppling av torktumla- ren.

Men när den senarelagda tiden har gått färdigt, vid programslut eller i slutet av en skrynkelskyddsfas visas tiden och knapparna börjar lysa i 10 minuter. Summern ljuder då också i 10 minuter vid programslut.

- -01 Ej under pågående program

Som nedan -02 beskrivs. Men under pågående program släcks inte tidsvisningen och knapparna.

- -00 från

Tidsvisningen och knappbelysningen släcks inte när torktumlaren är in-kopplad.

Aktivera tidsvisningen och knappbelysningen igen

– Vrid programväljaren eller tryck på en knapp. Inget av dessa stör ett pågående program.

- Öppna luckan medan torktumlaren är inkopplad.

PI2 Automatisk avstängning

För att spara energi stänger torktumla- ren av sig efter 15 minuter. Den här tiden kan du förlänga eller förkorta.

Men ingen automatisk avstängning om ett fel föreligger.

Den automatiska avstängningen sker efter 15 minuter

• om ingen ytterligare aktivering av någon knapp görs efter inkoppling av torktumlaren
  – efter att skrynkelskyddet är klart
• efter programslut för ett program utan skrynkelskydd

Val

-01 Avstängning efter 10 minuter
-02 Fabriksinställning: avstängning efter 15 minuter
-03 Avstängning efter 20 minuter

PI3 Memoryfunktion

Elektroniken sparar ett valt program med torrhetsgrad eller ett val. Dessutom sparas tiden för kall- och varmluftsprogram. Dessa inställningar kommer att visas vid nästa programval.

Val

-00 Fabriksinställning: Memoryfunktionen avaktiverad
-01 Memoryfunktionen inkopplad

Undantag:

Programmet Bomull □ fortsätter att vara oförändrat.

PI4 Skrynkelskydd

Om du har tryckt på knappen Skrynkelskydd: Efter max 2 timmar efter att torkprogrammet gått färdigt kommer trumman rotera i max två timmar efteråt. Det hjälper till att förhindra uppkomsten av skrynklor om inte tvätten ska tas ut på en gång. Du kan förkorta tiden.

Val

-01 1 timme skrynkelskydd
-02 Fabriksinställning: 2 timmar skrynkelskydd

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Tyskland

Miele & Cie. KG
