BRUKSANVISNING 221N DMTECH

22 "LED-TV med DVD och digital MPEG4 DVB-T tuner LED/DVD 221N

Läs hela manualen till TVn innnan den används och spara manualen för att läsa igen senare.

INNEHÅLL

Säkerhetsföreskrifter

Strömkälla....1

Installation.... 2

Användning och Underhåll.... 3

Viktiga säkerhetsinstruktioner 4-5

Användar information

Delarnas namn/ Tillbehör 6

Bakpanelens delar .... 7

Fjärrkontroll 8-9

Grundfunktioner

1. Kanalinmatning smeny 11-12
2. Bildmeny 13
3. Ljudmeny 14
4. Tidmeny 15
5. Låsmeny 16-17
6. Hotel läge 18
7. SETUP-menyn 19

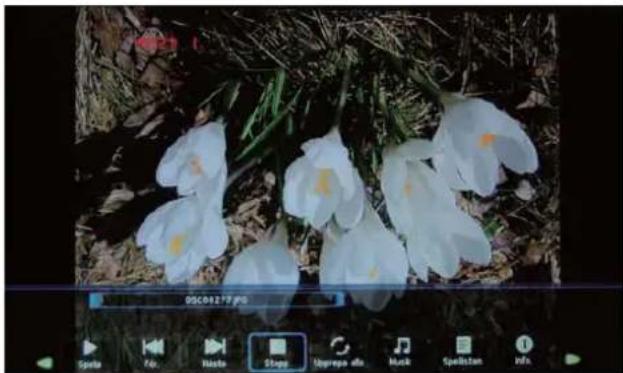

Använda multimedia

Använda multimedia 20-22

Tagning

Tagning.... 23-24

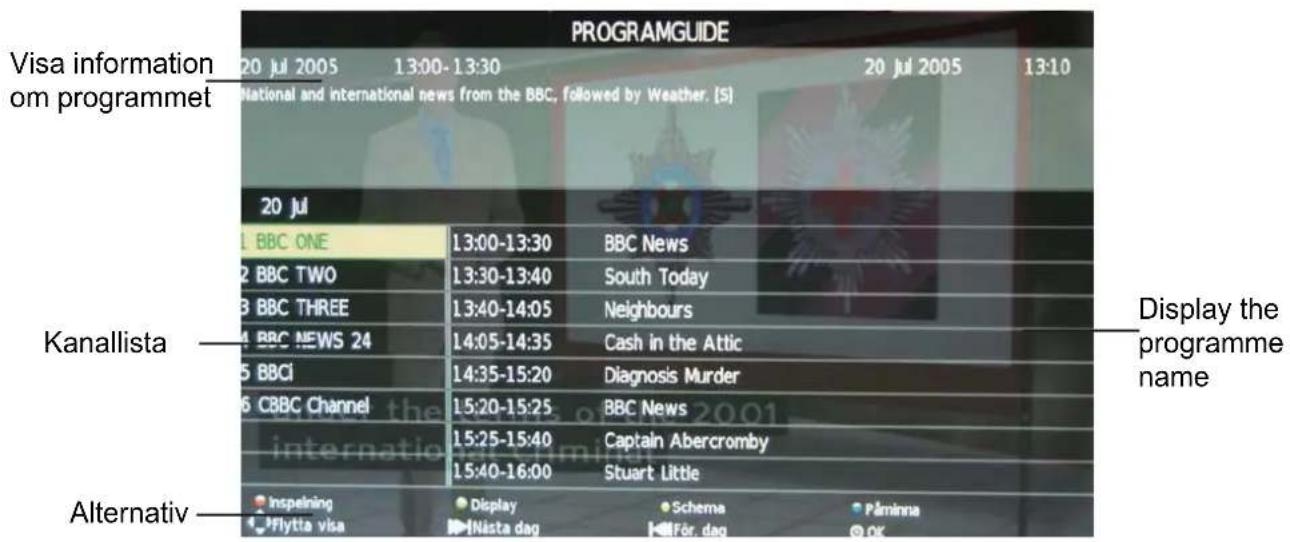

EPG-menyn.... 25

DVD-FUNKTON

DVD-FUNKTION 26-34

Underhåll och Service

Felsökning 35

Specifikationer 36

Strömkälla

Varningar

Rör aldrig vid strömkontakten med våta händer.- Det kan leda till elchock.	Använd aldrig en trasig strömkabel eller elkontakt.- Det kan leda till brand eller elchock.	Anslut aldrig flera produkter till samma uttag.- Det kan leda till att uttaget överbelastas och fattar eld.	Koppla in elkontakten ordentligt i väggen.- En lös eller felaktigt inkopplad elkontakt kan fatta eld.
Kläm inte fast strömkabeln eller placera tunga föremål på kabeln.- Det kan leda till brand eller elchock.	Var noga med att jorda TVn.- Felaktig anslutning kan leda till elchock vid kortslutning eller överbelastning. Om det behövs, anslut en jordfelsbrytare. Jorda aldrig TVn till en telefonledning eller gasledning. (Det kan leda till brand,elchock eller annan fara.)
Akta
När du kopplar ur strömkabeln från väggkontakten, ta alltid fatt i kontakten.- Drar du i strömkabeln kan det skada ledningen och leda till brand.	Koppla alltid ur TVn från väggkontakten innan rengöring.- Görs det inte kan det leda till brand eller elchock.	Meningen med dessa varningar är att vara säker på att användaren hanterar TVn på ett säkert och bra sätt.Var noga med att läsa igenom manualen och följa instruktionerna.

Installation

Varningar

Placera aldrig behållare med vätskor som blomvaser, läskburkar eller medicinflaskor ovanpå TVn.- Om vätska kommer in i TVns delar kan det leda till kortslutning, eld eller elchock.	Placera aldrig TVn på en plats där den kan utsättas för regn, hög luftfuktighet eller fett.- Det kan leda till eld, elchock eller skada på TVn.	Förvara eller använd aldrig brandfarliga produkter nära TVn.- Det kan leda till eld eller explosion.	Placera aldrig TVn på en ostabil yta, som en dålig möbel eller lutande bord, eller på en möbel vars yta är mindre än TVns.- Om ett barn klättrar på TVn, kan den falla ner på barnet och leda till allvarlig personskada på barnet eller skada TVns delar. Placera alltid TVnpå en stabil yta.
Placera aldrig levande ljus, brinnande rökelse eller cigaretter på TVn. Placera inte TVn nära värmekällor som en eldstad eller element.- Det kan starta en eld.	Placera inte TVn i dåligt ventilerade utrymmen, som en bokhylla.- Det kan starta en eld.	Lägg inte strömsladden nära andra varma produkter som förstärkare, element eller strykjärn.- Den kraftiga värmen kan smälta ledningen och exponera elledningen vilket leder till eld eller elchock.	Anslut antennen på avständ från högspänningsledningar och se till att de är riktigt anslutna.- Om antennen vidrör en el ledning, kan det leda till eld, elchock, allvarlig personskada eller dödsfall.
Akta
Placera TVn på ett bra avstånd från väggen för att säkra god ventilation.- Om temperaturen inne i TVn stiger, kan det leda till eld.000	Täck inte över TVn med en handduk, bordsduk eller annan material.- Om temperaturen inne i TVn stiger, kan det leda till eld.	Var noga med att placera TVn på en jämn yta.	VarningFrån en utomhus antenn kan det läcka in vatten via ledningen, och komma i kontakt med kontakten till TVn.- Om regnvatten kommer in i TVn, kan det leda till eld eller elchock.
- Följande varningar är indelade i kategorierna "Varningar" och "Akta"Varning: Följs inte detta kan det leda till allvarlig personskada eller dödsfall.Akta: Följs inte detta kan det leda till personskada eller trasig TV.

Användning och Underhåll

Varningar

Koppla ur TVn från väggkontakten under åskoväder.- Görs det inte kan det leda till eld eller elchock.	För inte in några metallföremål, som skruvmejsel, gem eller stålvajer in i öppningarna eller A/V öppningarna.- Det kan leda till eld eller elchock.	Låt aldrig barn klättra eller hänga på TVn.- TVn kan falla över på barnet och leda till allvarlig personskada.	Plocka aldrig isär eller förändra TVns delar.Försök aldrig själv göra service på TVn.- Det kan leda till eld eller elchock. Om TVn behöver lagas, lämna den till kvalificerad servicetekniker.
Akta
När TVn inte kommer att användas under en längre tidsperiod, koppla ur TVn från väggkontakten.- Damm kan samlas inne i TVn och värmen kan tända eld, som kan leda till brand.	När du ska flytta TVn, se till att koppla ur den från väggkontakten.- Flyttar du TVn med strömsladden inkopplad, kan det leda till eld eller brand.	Om du känner av stark lukt eller rök från TVn, koppla genast ur den från väggkontakten och kontakta service.- Görs det inte kan det leda till eld eller elchock.	VarningNär du tar ur batterierna från fjärrkontrollen, se till att barn inte råkar svälja dem. Behåll batterierna borta från småbarn.- Om ett barn sväljer batterierna, tillkalla omedelbart läkarhjälp.
Var alltid flera personer för att lyfta TVn när den ska flyttas.- Om TVn tappas, kan det skada TVns inredelar.	Torka av all fukt, smuts eller damm från elkontakterna m e d e n r e n d u k.- Görs det inte ordentligt kan det leda till eld eller elchock.	Det rekommenderas att rengöra TVns inre delar åtminstone en gång per år. Kontakta återförsäljaren eller servicetekniker för mer information.- Fortsätter du använda TVn utan att rengöra den kan allt damm leda till eld eller elchock.	Stäng alltid av TVn och koppla ur strömsladden när du ska rengöra TVn. Använd en mjuk duk för att rengöra TVn- Rengör aldrig med starka kemikalier eller rengöringsmedel.Använd heller aldrig en fuktig duk.

ViktigaSäkerhetsinstruktioner

Varningar

FörattundvikaskadormåsteföljandesäkerhetsinstruktionerföljasinnanTVninstalleraseller används.

Läsigenommanualennogainnan TVnbörjaranvändas, ochsparamanualenförattläsasenare.

1) Läsigenommanualen.
2) Sparamanualen.
3)Lydallavarningar.
4) Följallavarningar.
5)AnvändaldrigTVnnäravatten.
6) Rengörendastmedenrenduk.
7) Blockeraingaventilationsöppningar. Placera TVnienlighetmedtillverkarens rekommendationer.
8) Placerainte TVnnäravärmekällorsomelement, ugnarellerandraprodukter (som förstärkare) somalstrarvärme.
9)UtföringetsomstridermotTVnsanvändningellerkontakter.Kontaktenärutformadpåett specielltvisochkanendastkopplasiniväggkontaktenpåettsätt.Närdetblirmotständ vidattkopplaindenellerdenintepassarinmåsteenkvalificeradelektrikerkontaktas.
10) Skyddaströmsladdenfrånatttrampaspåellerklämmas. Varspecielltnogavid kontakterna.
11)Användendasttillbehörsomärrekmommenderadeavtillverkaren.
12) Användendastvagn, bordellerstativsomärrekommenderadeavtillverkaren, ellersäljs tillsammansmed TVn. När TVnflyttaspåenvagn, varförsiktigochingahastigarörelser.

Viktiga Säkerhetsinstruktioner

13) Koppla ur TVn under åskoväder eller när den inte kommer att användas under lång tid.
14) Överlåt all service till kvalificerad servicepersonal. Service måste utföras när TVn har skadats, om strömsladden eller kontakten har skadats eller om föremål har fallit på TVn.

- TVn får inte utsättas för någon vätska, och inga föremål fyllda med vätska, som vaser, får placeras ovanpå TVn.

WARNING

RISK FÖR ELCHOCK

ÖPPNA EJ

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

WARNING:

FÖR ATT FÖRHINDRA RISK AV ELCHOCK, ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET FINNS INGA DELAR INUTI TVN SOM ANVÄNDAREN SJÄLV KAN LAGA. ÖVERLÄT ALL SERVICE TILL KVALIFICERAD SERVICETEKNIKER.

Symbolen med blixten med pilen i triangeln ska göra användaren uppmärksam på att TVn innehåller högspänning, som kan vara tillräcklig för att ge en kraftig stöt vid kontakt.

Symbolen med utropstecknet i triangeln ska göra användaren uppmärksam på att det finns viktiga instruktioner i manualen som medföljer med TVn.

Produkter skapade med Class I får endast tillslutas till en väggkontakt med jordsäkring.

WARNING

FÖR ATT FÖRHINDRA SKADA, ELD ELLER ELCHOCK, UTSÄTT ALDRIG TVN FÖR REGN ELLER FUKT.

Akta:

• Serviceinstruktionerna ska endast användas av kvalificerad servicepersonal.
• För att minska risken för elchock, utför aldrig själv någon service förutom det som beskrivs i manualen.
• Alla förändringar på TVn, som inte beskrivs i manualen, kan medföra att garantin slutar gälla.

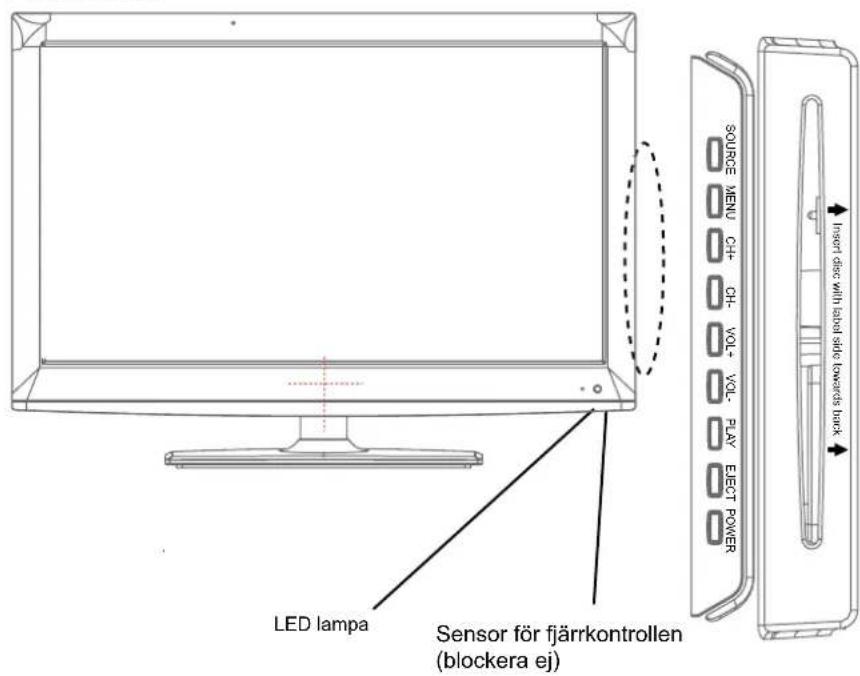

Delarnas namn

Framifrån

LED lampa Sensor för fjärrkontrollen (blockera ej) SOURCE MENU CH+ CH- VOL+ VOL- PLAY ELECT POWER Insert disc with label side towards back

SOURCE:

Tryck på den här knappen för att öppna menyn för signalkälla.

MENU:

Tryck på den här knappen för att öppna skärmmenyn. Tryck en gång till för attstäng a menyn.

CH+/-:

Tryck på den här knappen för att växla kanal.

VOL+/-:

Tryck på den här knappen för att ställa in ljudet.

PLAY:

Spela/pausa DVD-program

EJECT:

Lägga i/ta ur DVD-skiva

POWER:

Slå på/stänga av TV:n

DVD:

Läggin en 12cm skivaenligtbeskrivningen

1. IR-mottagare: Tar emot IR-signaler från fjärrkontrollen.

Indikatordiodförpå/standby: Tryckpå POWER förattsättapå/stängaav.

Indikatordiodtänd(röd)

Standbyläge

Fjärrkontrollens signalkan tasemot från upp till åtta meter från rakt framför kommunikationsfönstret och en vinkel på 30 grader vänster och höger och 20 grader över och under kommunikationsfönstret

Tillbehör

Komponenterna kan se annorlunda ut jämfört med bilden

Brukanvisning

Fjärrkontroll BD-15R-02

Adapter för YPbPr video

POWER: Anslut till strömförsörjningen.

USB: USB för uppgradering av media och digital videospelare

HDMI1/2: Ingång för HDMI från DVD-spelare eller annan utrustning

SCART: Ansluts till DVD-spelarens vi deoutgång SCART (används vid s k komponentkälla)

PC-IN: Ansluts till datorns ljudutgång

VGA: Datoranslutning, Ansluts till datorns analoga D-subkontakt med 15 stift

Coax: Digital koaxialutgång

Ω Headphone: Här ansluts hörlurar eller annan ljudutrustning

YPbPr: Ansluts till DVD-spelarens videoutgång YPbPr (MED adapterkabel)

VIDEO: Ansluts till DVD-spelarens videoutgång

R/L in: Ansluts till DVD-spelarens ljudutgång (delas med YPbPr)

RF: Anslut antenn eller koaxialkabel med 75 ohm för mottagning av TV-signal

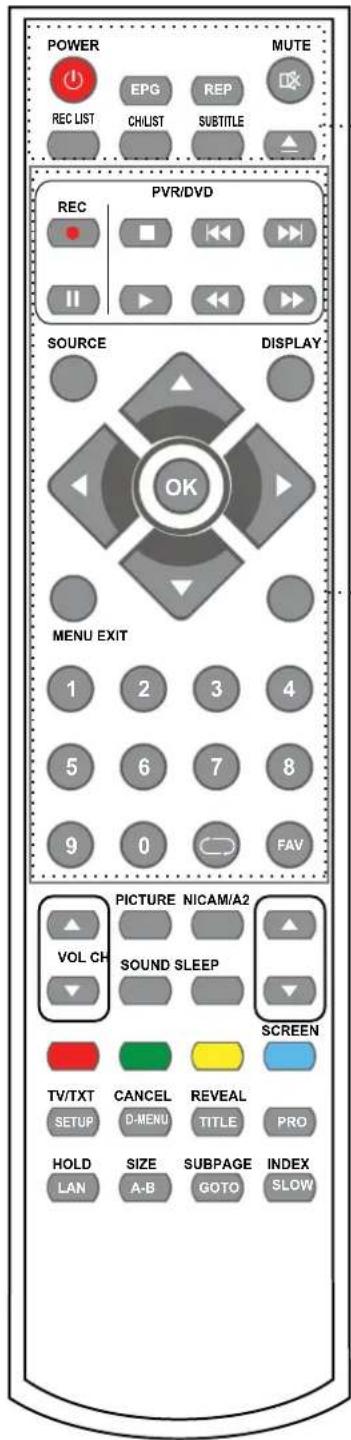

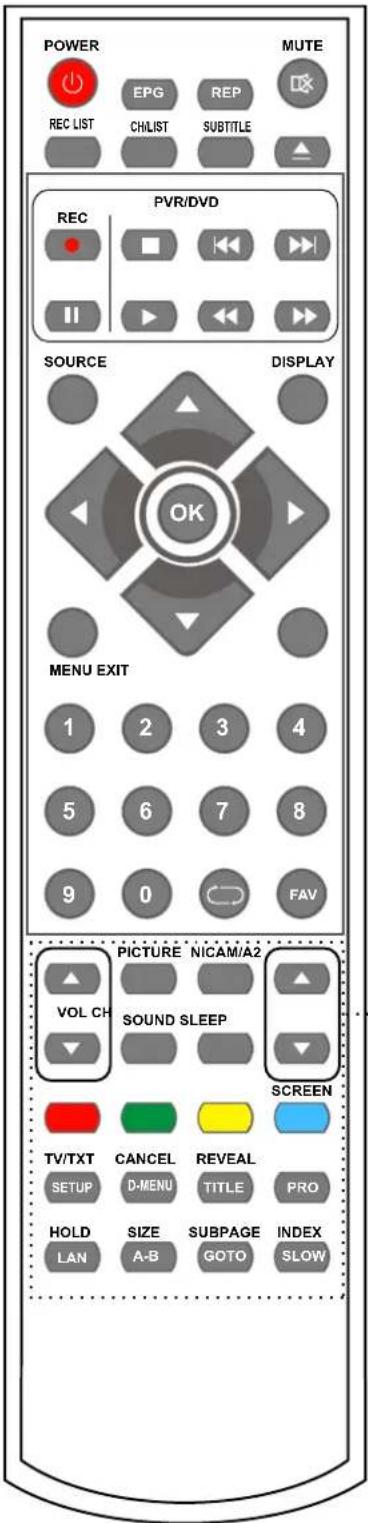

Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot TV:n. Det är inte säkert att fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller vinkeln.

POWER MUTE EPG REP REC LIST CHLIST SUBTITLE PVR/DVD REC I SOURCE DISPLAY OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAV PICTURE NICAM/A2 VOL CH SOUND SLEEP SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW

POWER: SIå på TV:n eller ställ den i standbyläge.

MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på

VOL+ för att sätta på ljudet igen.

REC LIST: Inspelningslista.

CH/LIST: Visa programlistan.

SUBTITLE: Aktivera eller avaktivera visning av undertext i DTV- och DVD-läge.

EPG: Visa den elektroniska programguiden utanför menyläget endast i DTV-läge.

REP: Repetera spelning av titel eller kapitel.

▲ : Mata in/ut DVD-skivan.

PVR/DVD

REC ● : Starta inspelning av ett program i DVB-läge.

■ : Stoppa program.
: Föregående kapitel.
▶▶ : Nästa kapitel.
II : Pausa i program.
▶ : Spela program.
← : Snabbspola bakåt .
▶▶ : Snabbspola framåt .

SOURCE: Visa menyn med inkälla.

DISPLAY: Visa information om det aktuella läget.

MENU: Systeminställningsmeny.

EXIT: Lämna OSD-menyn.

Tryck på 0-9 för att välja en TV-kanal direkt när du tittar på TV.

Gå till föregående kanal.

PILKNAPPAR (▲/▼/◄/►/OK)

Möjliggör navigering i menyerna på skärmen och ändring av systeminställningarna efter önskemål.

Fjärrkontroll

POWER MUTE EPG REP REC LIST CHLIST SUBTITLE PVR/DVD REC SOURCE DISPLAY OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAV PICTURE NICAM/A2 VOL CH SOUND SLEEP SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW

CH▲/▼: Bläddra bland kanalerna.

VOL▲/▼: Ställ in rätt volym.

PICTURE: Välj bildläge.

SOUND: Välj ljudläge.

SLEEP: Avstängningstimer (till standbyläge).

SCREEN: Slå på/stäng av skärmen.

TV/TXT: Slå på/stäng av text-TV.

CANCEL: Avbryt visning av text-TV.

REVEAL: Visa dold text.

HOLD: Stanna eller fortsätt på den aktuella länkade sidan.

SIZE: Tryck för att se övre halvan av sidan i dubbel storlek. Tryck igen för att se nedre halvan av sidan i dubbel storlek. Tryck en tredje gång för att visa sidan i normal storlek.

SUBPAGE: Tryck för att öppna länkade sidor och tryck igen för att avbryta.

INDEX: Gå till innehållssidan.

Färgknappar: genvägar enligt de färgade länkarna i texten.

SETUP: Inställning av DVD-systemet.

D-MENU: Spela lista (DVD)/skivmeny.

TITEL: DVD-titel.

PRO: Redigera programmeringen och spela.

LAN: Välj språk för DVD-skiva.

A-B: Välj och spela önskat avsnitt av DVD-programmet genom att trycka på denna knapp vid start- och slutpunkten.

GOTO: Spela favorittitel/kapitel/spår.

SLOW: Spela DVD-program i slowmotion.

Grundfunktioner

Slå på/stäng av

1. Anslut till elnätet med nätadaptern.
2. • Slå på TV:n:
     Tryck på POWER-knappen på TV:n eller fjärrkontrollen.
3. Stänga av TV:n:
   Tryck på POWER-knappen på TV:n eller fjärrkontrollen.

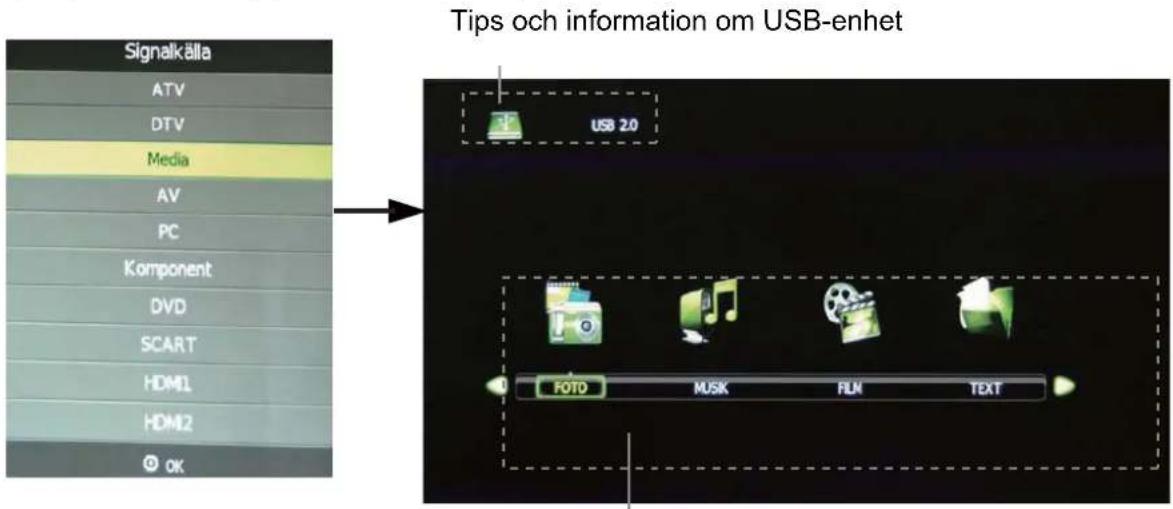

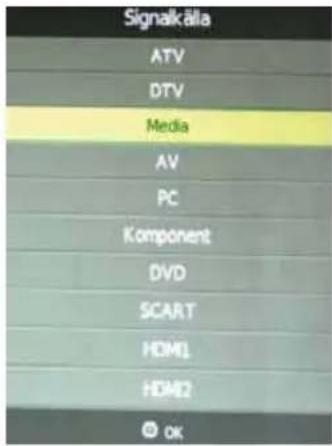

Välja inkälla

Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn med inkälla och använd knappen CH+/- på TV:n eller ∧/∨ -knapparna på fjärrkontrollen för att välja inkälla. Tryck på OK på fjärrkontrollen för att bekräfta.

Obs! Se till att alla anslutningar är förberedda innan du väljer inkälla.

Signakälla ATV DTV Media AV PC Komponent DVD SCART HDMI1 HDMI2 © ok

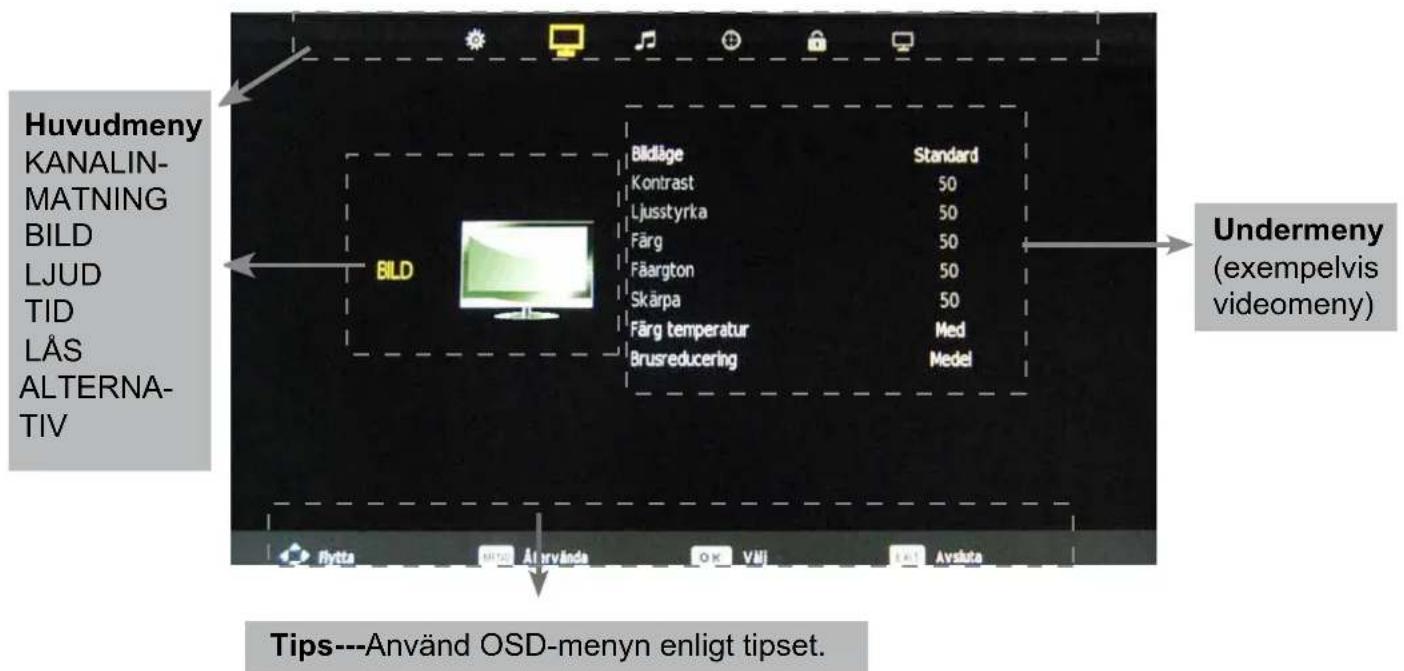

Grundläggande användning av OSD-menyn

Tryck på MENU-knappen för att visa OSD-menyn:

Huvudmeny KANALIN- MATNING BILD LJUD TID LÅS ALTERNA- TIV BILD Bildäge Standard Kontrast 50 Ljusstyrka 50 Färg 50 Fäargton 50 Skärpa 50 Färg temperatur Med Brusreducing Medel Undermeny (exempelvis videomeny) Tips---Använd OSD-menyn enligt tipset.

Använd </> för att välja huvudmenyn och tryck på ∨ för att öppna undermenyn.

Använd ∧/∀ undermenyn för att välja funktionsalternativ och tryck på </> för att ställa in eller tryck på OK för att öppna undermenyn.

* (Tryck på MENU-knappen för att återgå till den övre menyn.)
* (Tryck på EXIT för att stänga menyn.)

Anm. 1: Aktuella alternativ kan endast aktiveras vid rätt signal

Anm. 2: Använd OSD-menyn enligt tipset längst ned på skärmen.

OSD-MENY

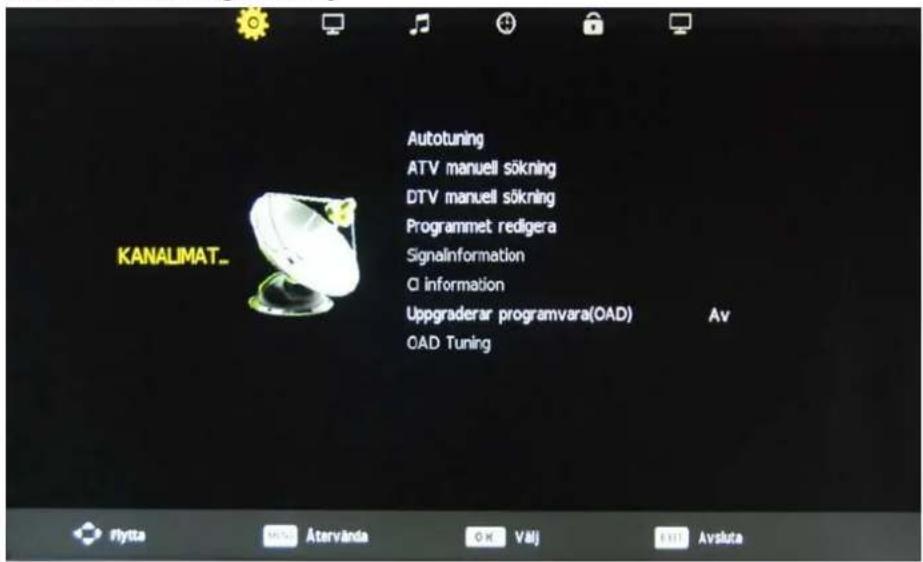

1. Kanalimatning smeny

KANALIMAT... Autotuning ATV manuell sökning DTV manuell sökning Programmet redigera Signalinformation CI information Uppgraderar programvara(OAD) Av OAD Tuning

Beskrivning

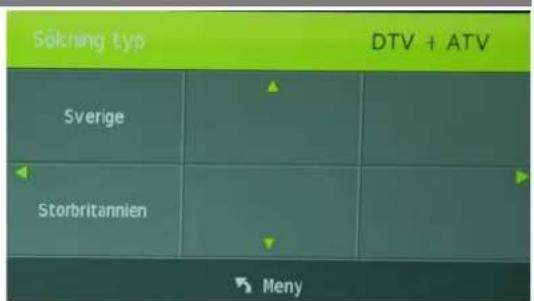

Automatisk sökning

Tryck på OK för att öppna menyn, och välj land och sökningstyp för TV. Tryck på OK för att börja ställa in automatiskt.

Sökning typ DTV + ATV Sverige Storbritannien Meny

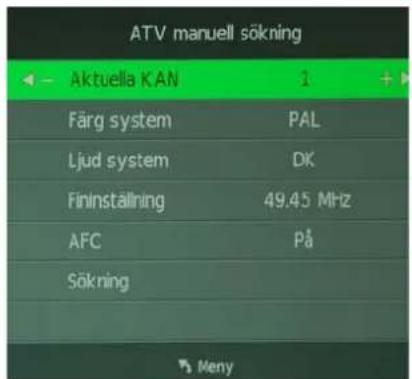

Analog Manuell sökning

Tryck på OK för att öppna menyn för manuell inställning av ATV.

Spara i 1: Välj position där du vill spara programmet.

System: Välj ett TV-system för sökning.

Kanalinmatning 1: Välj kanal som du vill ställa in manuellt.

Fininställning: Tryck på < / > för att göra en fininställning.

Frekvens: Visa aktuell frekvens.

Obs! Tryck på den röda knappen för att spara alla ändrade inställningar.

Sökning: Tryck på < / > för att starta manuell sökning.

ATV manuell sökning Aktuella KAN 1 + Färg system PAL Ljud system DK Fininställning 49.45 MHz AFC På Sökning Meny

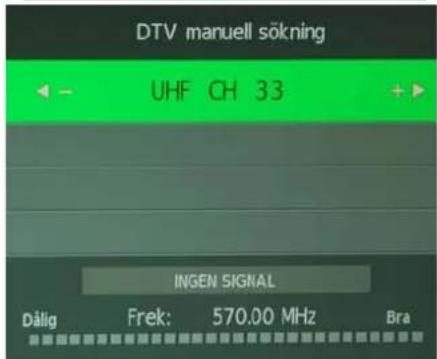

Digital manuell sökning

Tryck på OK för att öppna menyn för manuell inställning av DTV. Välj DTV-kanal och tryck på OK för att påbörja sökningen.

DTV manuell sökning UHF CH 33 INGEN SIGNAL Dålig Frek: 570.00 MHz Bra

OSD-MENY

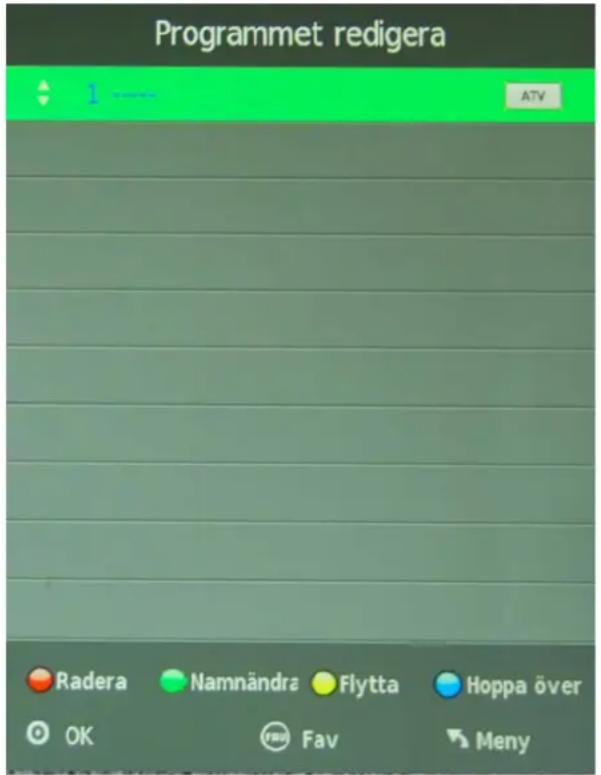

Ändra bland sparade program

Tryck på OK för att öppna programredigeringsmenyn (programme edit) (se bild).

Programmet redigera 1 ---- ATV Radera Namnandra Flytta Hoppa över OK Fav Meny

Radera: Välj en kanal och tryck på den röda knappen. "Radera" visas till höger i programre digeringsmenyn bredvid den kanal du har valt. Tryck på den röda knappen igen. Nu raderas programmet. Om du inte vill fortsätta att radera program, trycker du på menyknappen för att avbryta.

Namnändra: Välj en ATV kanal och tryck på den GRÖNA knappen för att ändra namn för kanalen av < > knappar.

Flytta: Välj en kanal och tryck på den gula knappen. Nu kan du använda ∧ och ∨ för att välja position för programmet. Tryck på den gula knappen igen för att bekräfta ändringen. Tryck på menyknappen för att avbryta och du den aktuella inställningen sparas automatiskt.

Hoppa över: Välj en kanal och tryck på den blå knappen för att ange ett märke för kanalen. Så länge som kanalen har ett "hoppa över-märke", hoppas den över när du söker kanaler med CH+ eller CH-.

Signalinformation

Visa signalinformation i DTV-läge.

CI-information

Kontakta din betal-TV-leverantör som kan förse dig med betal-TV-kort och en CA-modul (CAM) med bruksanvisning.

Programuppdatering (OAD)

Stäng av / på programuppdatering funktionen från OAD

OAD vrida

Gör att du kan uppdatera programvaran från OAD.

OSD-MENY

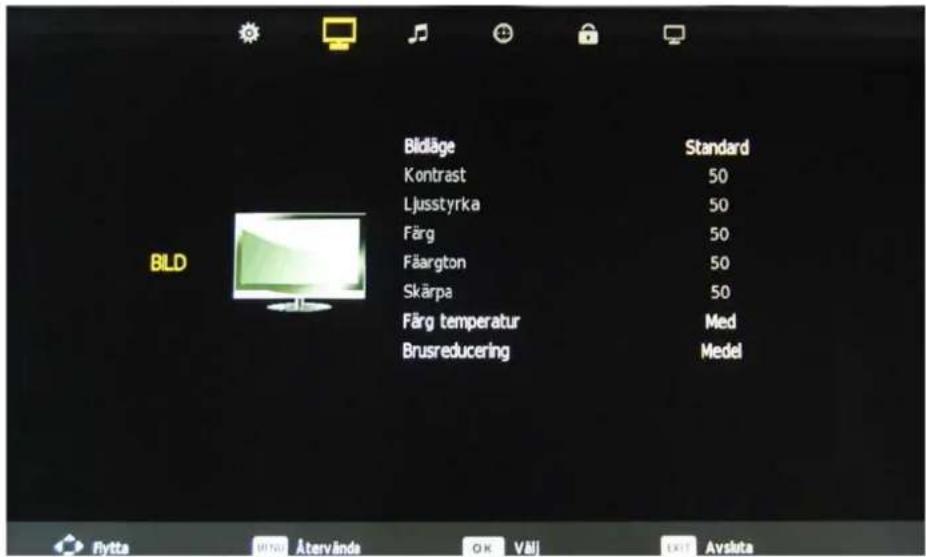

2. Bildmeny

Bildäge Kontrast Ljusstyrka Färg Fäargton Skärpa Färg temperatur Brusreducing Standard 50 50 50 50 50 Med Medel

Beskrivning

Bildläge: Välj mellan Standard, Dynamic, User och Mild.

Obs! Kontrast, ljusstyrka, färg och skärpa finns endast tillgängliga och kan ställas in i användarläge (User) under Bildlägesinställningar.

Kontrast: Ändra kontrasten mellan bildens ljusa och mörka partier:

Ljusstyrka: Justera bildens allmänna ljusstyrka.

Färg: Ändra färg.

Skärpa: Öka skärpan för att se skarpa kanter på bilden och minska skärpan för att göra kanterna mjukare.

Fäargton: Ändra nyansen (endast i NTSC-läge).

Färg temperatur: Välj mellan medium, kall, användare och varm.

Brusreducing: Välj brusreducing: av, låg, medelhög, hög eller standard.

OSD-MENY

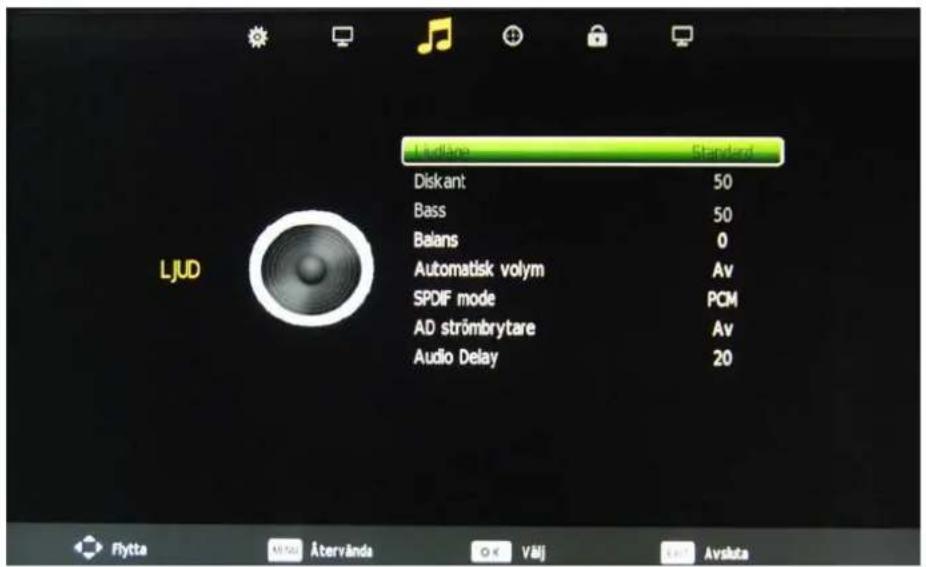

3. Ljudmeny

LJUD Diskant 50 Bass 50 Balans 0 Automatisk volym Av SPDIF mode PCM AD strömbrytare Av Audio Delay 20

Beskrivning

Ljudläge: Här kan du välja mellan standard, musik, film, sport och användare.

Diskant (kan ändras i användarläge): Justera diskantljudens styrka.

Bass (kan ändras i användarläge): Justera basljudens styrka.

Balans: Ställ in balansen mellan vänster och höger ljudutgång eller stäng av ljudet på vänster och höger ljudutgång.

Auto Volume: Ställer automatiskt in programmets volym när du aktiverar funktionen genom att välja "på".

SPDIF-läge: Här kan du välja mellan: av, PCM och auto.

Insomn.timer: Du kan ställa in sovtimern på följande tider: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min och avstängd.

Autom. Insomn: Enligt den senaste ERP-förordningen kommer denna enhet stänger sig automatiskt om ingen förändring i status under de senaste 4 timmars drift.

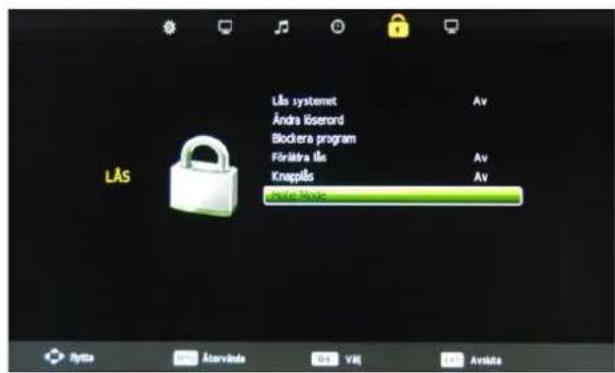

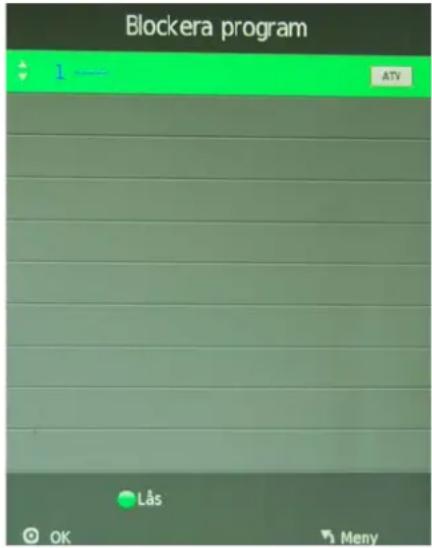

Lås systemet Ändra lösenord Blockera program Föräidra lås Knapplås Hotel Mode Av Av Flytta Återvända OK Välj Avskuta

Beskrivning

Lås systemet: Aktivera eller avaktivera lässystemet.

Obs! Ange koden för att kunna använda menyn (den ursprungliga koden är 0000).

Ange lösenord: Ange pinkod. Om pinkoden har ändrats måste du ange den aktuella koden.

Nytt: Ange det nya lösenordet.

Blockera program: Lås kanalen. Sedan måste du ange koden för att kunna se kanalen. Använd ∧ och ∨ för att välja kanal och tryck på den gröna knappen på fjärrkontrollen för att låsa kanalen.

Blockera program 1 ATV Làs OK Meny

Barnlås: Här kan du välja barnlås.

Key Lock: Lås knapparna på TV: n när du slår på funktionen.

OSD-menyn

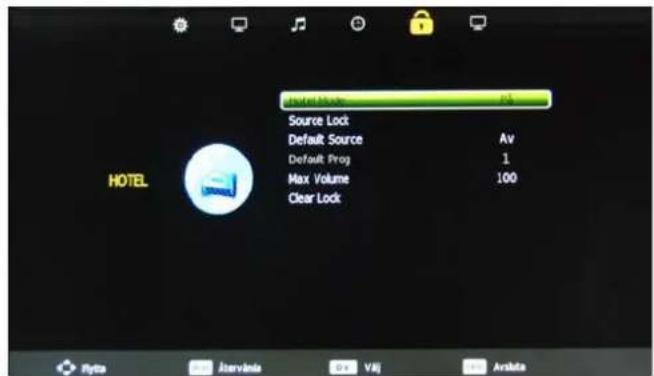

6.Hotel läge

Tryck på ▲ ▼ för att välja hotell-läge och tryck på OK-knappen och ange koden med det antal.

Läs systemet Ändra Röserord Biodiera program Förätre ils Knappis Audio Music

Hotell Mode: Tryck på ▲ ▼ för att välja Hotel Mode och välj ON eller OFF

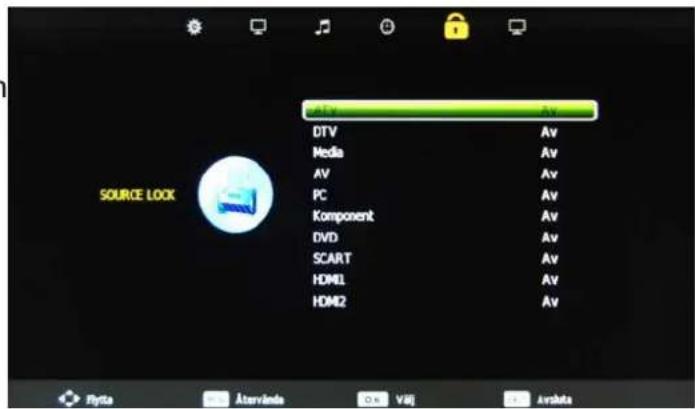

Källa Lås:

Tryck på ▲ ▼ för att välja Source Lås och tryck för att ange källa Lås tryck ▲ ▼ för att välja källa och trycka för att välja ON helt förbjuder extern ingång.

SOURCE LOCK DTV Av Media Av AV Av PC Av Komponent Av DVD Av SCART Av HDMI Av HDMI2 Av

Standard Källa: om "Hotel Mode" är inställd på På väljer standard källan när slår på TV.

Standard Prog: om "Hotel Mode" till ON och "Standard Source" satt till ATV, välj standard program när slår på TV.

Max volym: Du kan välja volymgränsen kan användaren inte ställa en volym högre nivå.

OSD-MENY

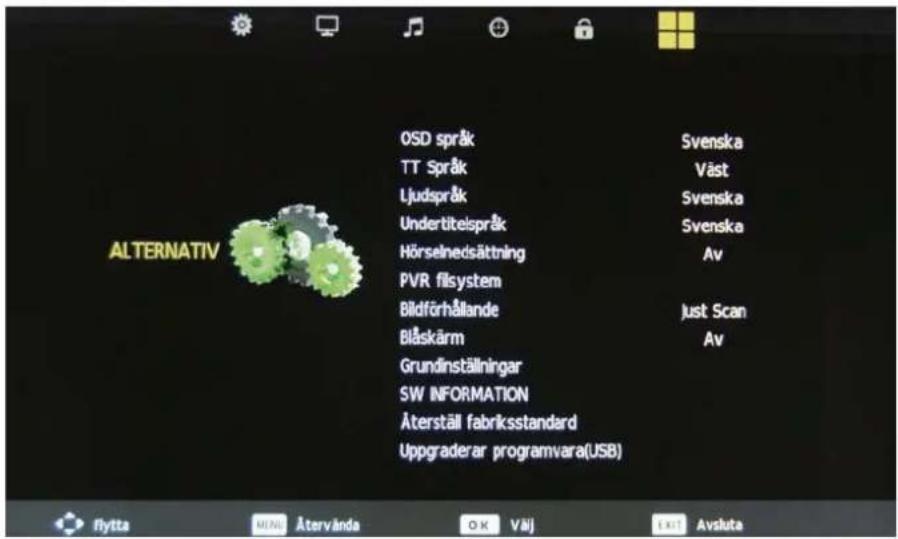

1. SETUP-menyn


OSD språk TT Språk Ljudspråk Undertiteispråk Hörselnedsättning PVR filsystem Bildförhållande Blåskärm Grundinställningar SW INFORMATION Återställ fabriksstandard Uppgraderar programvara(USB) Svenska Väst Svenska Svenska Av Just Scan Av ALTERNATIV flytta Atervända OK Välj Evi Avsluta

Beskrivning

OSD-Språk: Här kan du välja menyspråk.

TT Language: Låter dig välja text-TV språk.

Ljudspråk: Tillåter dig att välja ljudspråk.

Undertitelspråk: Låter dig välja textningsspråk.

Hearing Impaired: Slå på / stänga av hörselskadade funktionen.

PVR File System: Setup PVR-filsystemet.

Notera: Att PVR File System beskrivs på sidorna 23 -24.

Bildförhållande: Välj mellan 4:3, 16:9, Zoom1, Zoom2.

Blå skärm: Slå på / stänga av blå skärm funktion när det inte finns någon signal.

Första installationen: Visas upp första gången menyn Installation.

SW INFORMATION: För att visa information om programvaran.

Återställ: Tryck på OK-knappen för att återställa fabriksinställningarna.

Software update(USB):Gör att du kan uppdatera programvaran från USB.

Använda multimedia

Grundfunktioner

1). Tryck på SOURCE på fjärrkontrollen för att visa menyn med inkälla och välj USB-källan med och tryck på OK för att öppna multimediamenyn nedan.

Signalkälla ATV DTV Media AV PC Komponent DVD SCART HDMI1 HDMI2 OK Tips och information om USB-enhet USB 20 FOTO MUSK FLN TEXT

MAINS MENU: PHOTO MUSIC MOVIE TEXT

2). Anslut USB-enheten och leta upp namnet på enheten i menyn på skärmen.

FOTO O/1 Ate vanda C

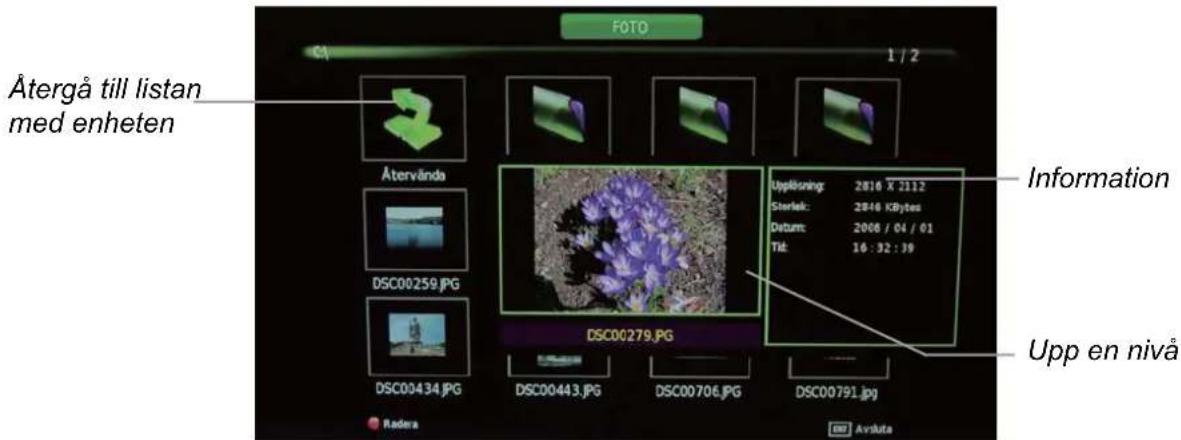

3). Tryck på </>för att välja vilken filtyp i enheten du vill programmera: Foto, musik, film eller text. Tryck på ∧/för att välja enhet och tryck på OK för att öppna.

FOTO CA 1 / 2 Återgå till listen med enheten Återvända DSC00259.JPG DSC00434.JPG Radera DSC00279.JPG DSC00443.JPG DSC00706.JPG DSC00791.jpg Upplöning: 2016 X 2112 Sterlek: 2048 KBytes Datum: 2008 / 04 / 01 Tit: 16 : 32 : 39 Information Upp en nivå

Tryck på < / > / / för att flytta och tryck på OK för att välja fil eller öppna mappen. Tryck på ► för att programmera de valda filerna eller filerna i vald mapp. Du kan visa tabellen med alternativ längst ned på skärmen med OK-knappen. Tryck på ■ för att dölja tabellen. Tryck på ■ för att stoppa och avsluta programmet i helskärmsläge.

Använda multimedia

1. Foto

Fotovisning

Tryck på ✕ för att välja alternativ i tabellen och tryck på OK för att ändra.

Pause: Spela / pausa bilden uppfattning.

Prev./Next: Visa föregående / nästa bild.

Stop: Stoppa fotot uppfattning.

Repeat All: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen.

Musik: Spela/pausa musikuppspelningen (du kan endast spela eller pausa programmerad musik).

Spellista: Visa spellistan på skärmen och du kan välja foto med pilknapparna ( ∧/∨).

Tryck på OK för att programmera. Tryck på </>för att återgå till tabellen med alternativ.

Info.: Visar information om fotot.

Rotera: Rotera fotot medurs/moturs.

Zooma ut/in(Zoom in/out): Zooma ut/in fotot.

Filmläge: Flytta fotot till ut zoomat läge.

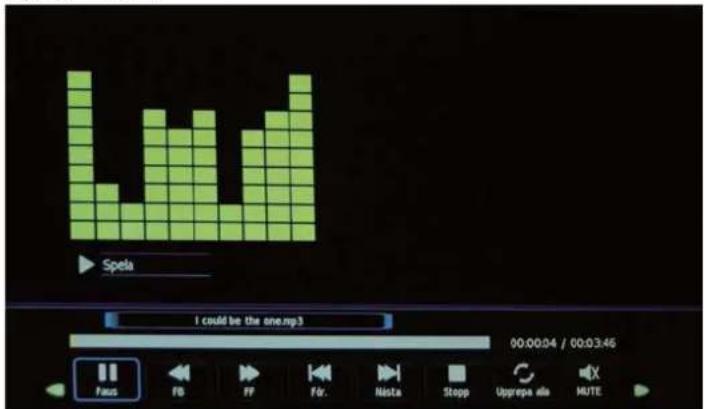

2. Musik

Spela musik

Tryck på </>för att välja alternativ i tabellen och tryck på OK för att ändra.

Pause: Spela upp / pausa musiken.

FB/FF: Snabbsponing bakåt/framåt.

Prev./Next: Spela upp föregående / nästa fil.

Stop: Stoppa musiken.

Repetera: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen.

Mute: Stäng av ljudet.

Tryck på ∧/∨ för att välja musik och tryck på OK för att programmera.

Sök: Programmera musik från angiven tid.

Tryck på OK för att visa tidtabellen och välj läge med pilknapparna (</>). Ställ in tiden med sifferknapparna, välj "OK" och tryck på OK för att söka.

Info: Tryck på "INFO" knappen för att visa information om filen.

Skärmsläckare: Tryck på den blå knappen för att öppna skärmsläckarläge och tryck igen för att avsluta.

Använda multimedia

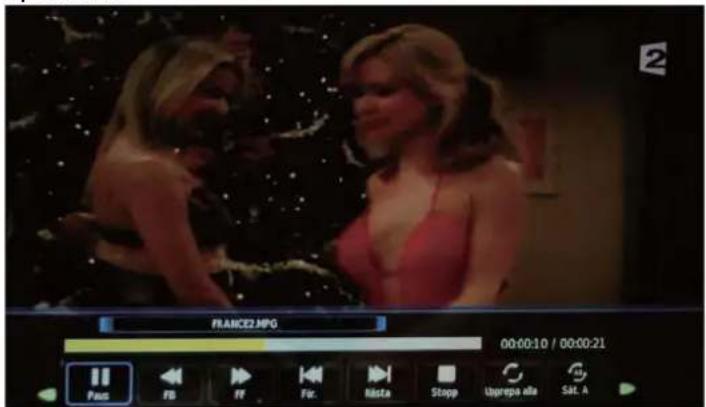

3. Movie

Spela film

FRANCE2.MPG 00:00:10 / 00:00:21 Pass FB FF Fc. fiata Stopp Uspropa alla Sat. A

Tryck på < för att välja alternativ i tabellen och tryck på OK för att ändra.

Paus: Spela upp / pausa musiken.

FB/FF: Snabbspolning bakåt / framåt.

Prev./Next: Spela upp föregående / nästa fil.

Ange A-B(Set Å-B): Välj och spela ditt favoritavsnitt av programmet genom att ange startpunkt (A) och slutpunkt (B). En symbol visas på skärmen. Tryck på OK igen för att avbryta.

Spellista: Visa spellistan på skärmen.

Info.: Visa information om filmen.

Spela långsamt(Slow): Spela programmen långsamt. Tryck på ▶ /Spela för att avbryta.

Stega(Step): Spela programmet bild för bild med OK-knappen: Tryck på ▶ /Spela för att avbryta.

Gå till tid: Programmera filmen från angiven tid.

Zooma out/in: Zooma ut/in filmen.

Bildyta (aspect ratio): Välj bildyta för visning.

Flytta läge: Flytta fotot till utzoomat läge.

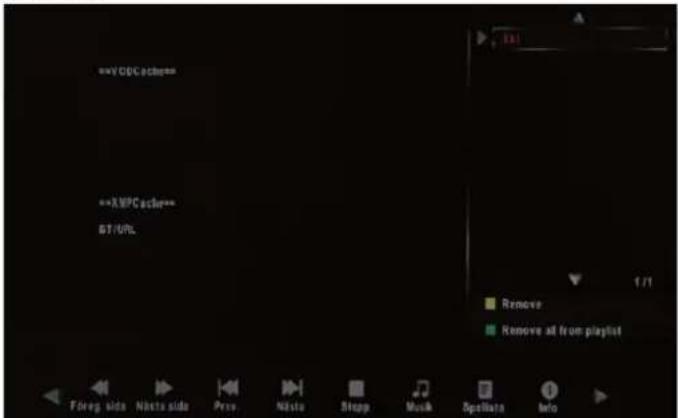

4. Text

Visa text

Tryck på < för att välja alternativ i tabellen och tryck på OK för att ändra.

Föreg/nästa sida: Gå till föregående/nästa textsida.

Föregående/nästa: Gå till föregående/nästa fil.

Stopp: Stoppa automatisk bläddring.

Musik: Spela upp/pausa.

Spellista: Visa spellistan på skärmen.

Info.: Visa information om texten.

Tagning

PVR-inställningar

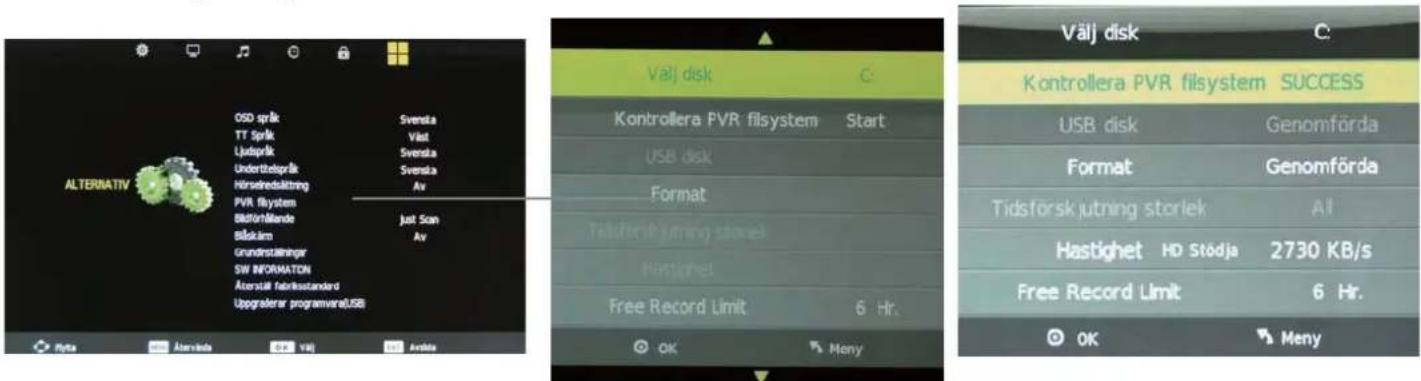

1. PVR File System

Tryck på Meny, välj SETUP menyn och välj "PVR File System", tryck sedan på OK-knappen för att komma till inställningsmenyn.

Kontrollera om din USB-enhet fungerar eller inte före inspelning.

Select Disk: Välj den enhet för posten filer.

Check PVR File System: Kontrollera systemet.

USB Disk: Visa USB-staten

Format: Formatera USB-enheten för PVR drift.

Time Shift Size: Visa storleken på USB-enheten (Enheten har formaterad).

Speed: Visa hastigheten på USB-enheten (Enheten har formaterad).

Free Record Limit: Visa Free Record gränstillständ.

2. Recorder

Tryck på REC LIST knappen på fjärrkontrollen för att visa menyn Inspelning i DTV-läge enligt nedan.

Nauhoit. lista Ohjelma 1 BBC News BBC News BBC News Poitarsinen Info OK Index

OBS: Du väljer ett inspelat program, och tryck på OK-knappen för att programmera.

OBS: Du kan radera ett inspelat program genom att trycka på den röda knappen på listan.

Not: Du kan visa informationen på ett inspelat program genom att trycka på gröna knappen på listan.

Tagning

Inspelning

Inspelningsknappar

REC: Tryck för att öppna inspelningsläge.

II PAUSE: Tryck för att öppna timeshift-läge.

■ Stop: Tryck för att avbryta inspelningen.

Rec list: Tryck för att visa inspelningslistan.

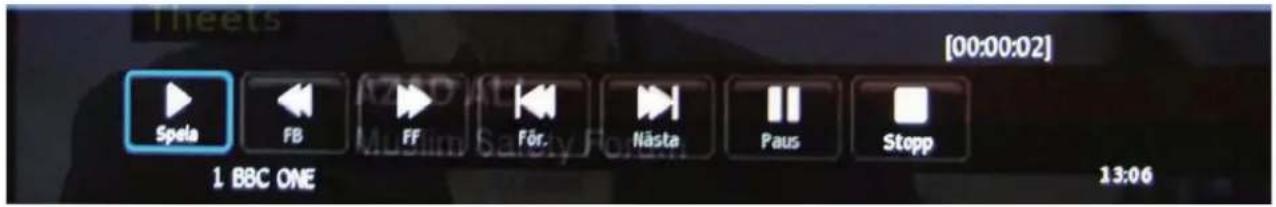

Inspelningsmeny

När du trycker på REC, visas inspelningsmenyn på skärmen:

[00:00:02] Spela FB FF For. Nästa Paus Stopp 1 BBC ONE 13:06

Obs! a. Tryck på STOP för att avbryta inspelningsläget.

b. Tryck på PLAY för att spela upp programmet du spelar in från början.

c. Tryck på Recording list för att visa inspelningslistan och spela ett program som du väljer. Inspelningen fortsätter och inspelningsmenyn visas när du lämnar inspelnin slistan.

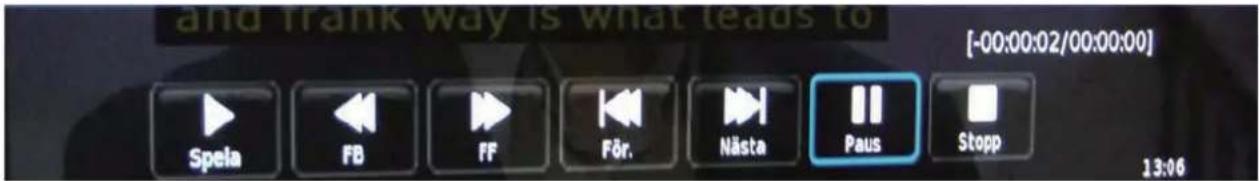

Timeshift

Tryck på PAUSE för att öppna timeshift-läge. Bilden pausar och inspelningen startar.

Obs! a. Tryck på STOP för att avbryta timeshift-läget.

b. Tryck på PLAY för att spela programmet du spelar in från början.

EPG-menyn

Visa programguiden genom att trycka på EPG-knappen.

PROGRAMGUIDE Visa information om programmet 20 Jul 2005 13:00-13:30 20 Jul 2005 13:10 National and international news from the BBC, followed by Weather. [S] 20 Jul 1 BBC ONE 13:00-13:30 BBC News 2 BBC TWO 13:30-13:40 South Today 3 BBC THREE 13:40-14:05 Neighbours 4 BBC NEWS 24 14:05-14:35 Cash in the Attic 5 BBCI 14:35-15:20 Diagnosis Murder 6 CBBC Channel 15:20-15:25 BBC News international internet 15:25-15:40 Captain Abercromby Alternative 15:40-16:00 Stuart Little Inspeining Display Schema Pâminna Flytta visa Inista dag Hellfor dag OK

Du kan välja ett program för inspelning med hjälp av knapparna ▼ / ▲ / ◀ / ▶

Rekord: Tryck RÖD knapp för att visa inspelade Mode menyn och ställa in timern record. When programmet startar kommer det att spelas in på USB-enheten.

Display: Tryck på GRÖN knapp för att visa information om programmet.

Schedule: Tryck på GUL knapp för att visa schemat listan.

Remind: Tryck BLÅ för att visa påminna menyn och ställ in time. When programmet startar TV: n automatiskt växlar till detta program.

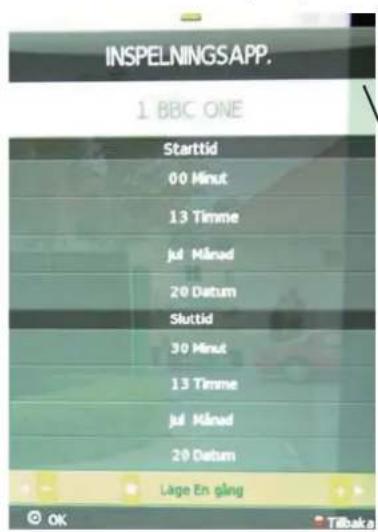

Timer Recorder: Tryck på "REC" knappen på program för att visa Timer Inspelning:

INSPELNINGSAPP. 1 BBC ONE Starttid 00 Minut 13 Timme Jul Minad 20 Datum Sluttid 30 Minut 13 Timme Jul Minad 20 Datum Lage En ging

Recorder( Ställ in timern rekord)

TV: n kommer att spela in programmet automatiskt enligt dina inställningar.

Channel: Välj den DTV kanal du vill spela in.

Start Time: Välj tiden starta inspelningen.

End Time: Välj tiden avsluta inspelningen.

MODE: Välj inspelningsläge

Tryck på OK-knappen för att spara inställningen och gå ur menyn, och det blir en antydan på skärmen.

DVD-FUNKTION

Grundfunktioner

Tryck på POWER på TV:n eller på fjärrkontrollen. Tryck sedan på knappen SOURCE och välj DVD-läge. Om det inte ligger någon skiva i DVD-spelaren visas texten NO DISC.

Lägg i skivan på det sätt som visas i bilden bredvid skivtallriken. Rör inte spelytan.

Håll skivan med fingrarna kring periferin, och lägg den på skivtallriken. Skivtallriken dras in automatiskt.

Tryck på EJECT på TV:n eller på ▲ på fjärrkontrollen för att köra ut skivan.

DVD-inställning

• I inställningsmenyn hittar du grupperna Allmänna inställningar, Dolby Digital, Inställning och Preferenser.
• I dessa menyer arbetar du med pilknapparna och knapparna SETUP och OK.
• Tryck först på knappen SETUP och öppna inställningsmenyn. Tryck sedan på högerpil för att öppna nästa undermeny.
• Tryck på SETUP igen för att stänga inställningsmenyn.

Allmänna inställningar

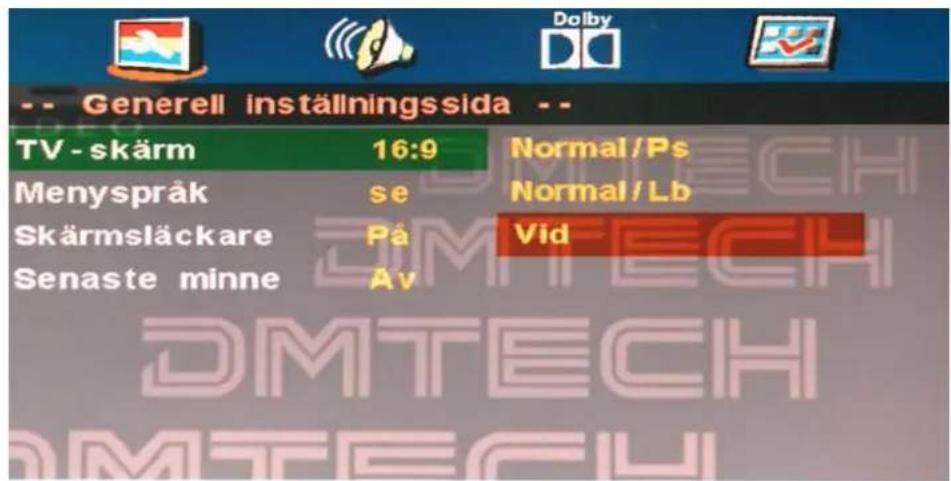

TV-bild

- Normal/Ps

Denna post ställs in när dvd-spelaren ansluts till en vanlig TV. Bredbildsfilm visas på skärmen med en del av bilden automatiskt beskuren.

- Normal/Lb

Välj denna inställning om spelaren ansluts till en vanlig TV. Bredbildsfilm visas på skärmen med ett svart fält ovanför och nedanför bilden.

• Vid

Välj denna inställning om spelaren ansluts till en bredbilds-TV.

-- Generell inställningssida -- TV - skärm 16:9 Normal / Ps Menyspråk se Normal / Lb Skärmsläckare På Vid Senaste minne Äv

DVD-FUNKTION

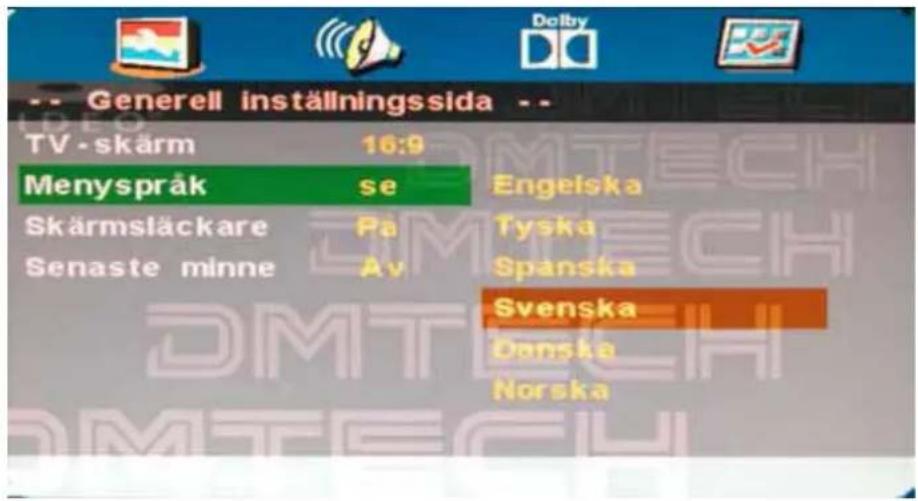

Menyspråk

Här väljer du menyspråk.

-- Generell inställningssida -- TV - skärm 16:9 Menyspråk se Engelska Skärmsläckare Pa Tyska Senaste minne Av Spanska Svenska Danska Norska

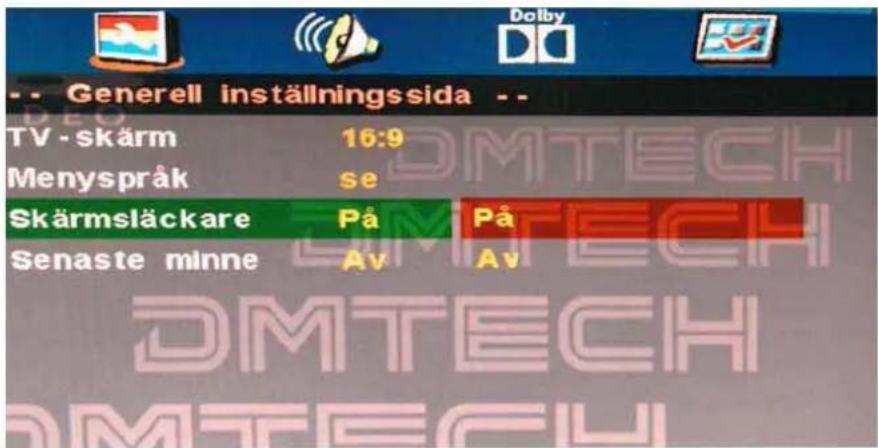

Skärmsläckare

Aktivera skärmsläckaren. Skärmsläckaren visas när spelaren stoppar eller bilden fryses under några minuter. Den här funktionen skyddar skärmen från s k brännmärken.

• Till (aktivera skärmsläckaren)
• Från (avaktivera skärmsläckaren)

-- Generell inställningssida -- TV - skårm 16:9 Menyspråk se Skärmsläckare På På Senaste minne Av Av

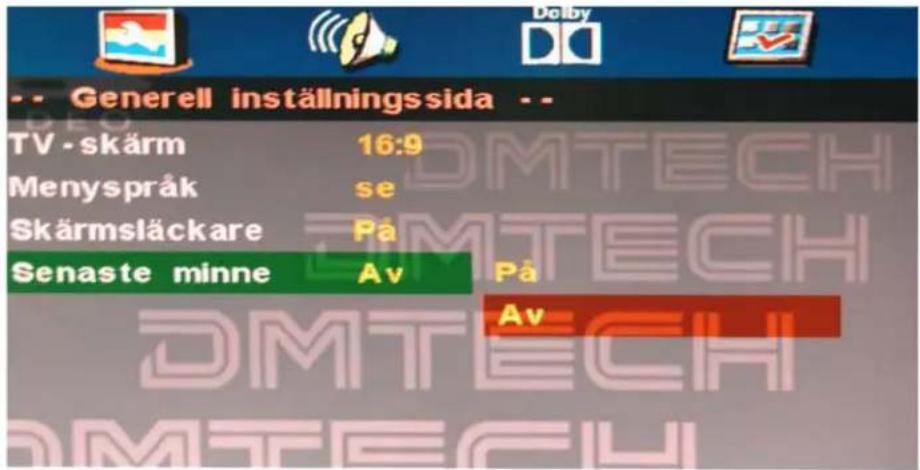

Minnesfunktion för stoppläge

Här kan du välja att aktivera och avaktivera minnesfunktionen för stoppläget. Välj På om du vill att eventuella inställningar skall sparas när apparaten stängs av.

Välj Från om du vill att apparaten skall rensa minnet från dina inställningar och starta på förvalda inställningar efter avstängning.

På (starta med sparade inställningar)

Från (rensa minnet)

DVD-FUNKTION

-- Generell inställningssida -- TV - skärm 16:9 Menyspråk se Skärmsläckare På Senaste minne Av På Av

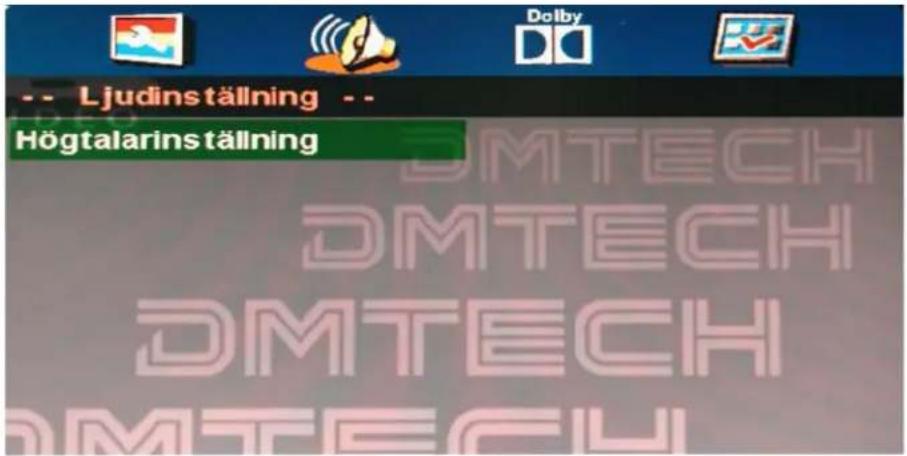

Ljudinställningar

• Högtalarinställningar

Tryck på ▼ på ljudinställningssidan för att välja högtalarinställning. Tryck på OK ENTER eller ▶ (spela) på sidan för högtalarinställningar.

DVD-FUNKTION

-- Ljudinställning -- Högtalarinställning DMTECH DMTECH DMTECH

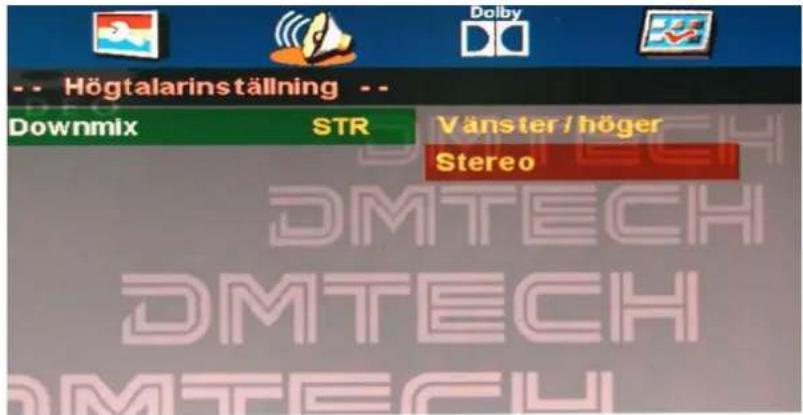

Nermixning

• V/H

Om skivan har flera ljudspår kommer signalen att gå ut på både vänster och höger kanal.

- Stereo

Om skivan har flera ljudspår kommer signalen att gå ut i stereo.

Högtalarinställning -- Downmix STR Vänster / höger Stereo DMTECH DMTECH DMTECH

DVD-FUNKTION

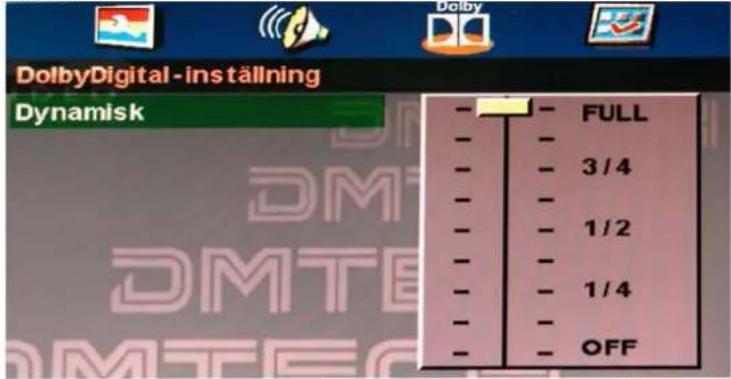

Inställningar för Dolby Digital

Dynamisk

Detta alternativ används för inställning av kompressionsförhållandet för att man skall kunna kontrollera den s k ljudkontrasten.

DolbyDigital-inställning Dynamisk FULL 3/4 1/2 1/4 OFF

Preferensinställningar

Tryck på STOP för att öppna preferenssidan eller Ingen skiva

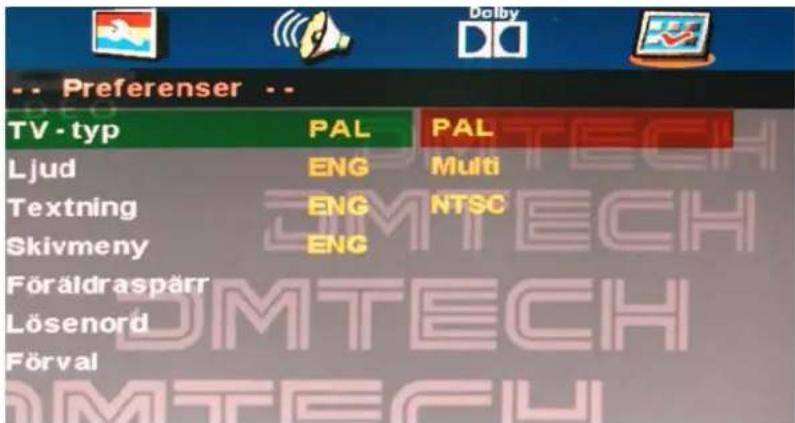

TV-typ

• PAL

Välj denna inställning om spelaren ansluts till en TV för PAL.

- MULTI

Spelaren väljer TV-inställningar efter skivformatet.

• NTSC

Välj denna inställning om spelaren ansluts till en TV för NTCS.

-- Preferenser -- TV - typ PAL PAL Ljud ENG Multi Textning ENG NTSC Skivmeny ENG Föräldraspärr Lösenord Förval

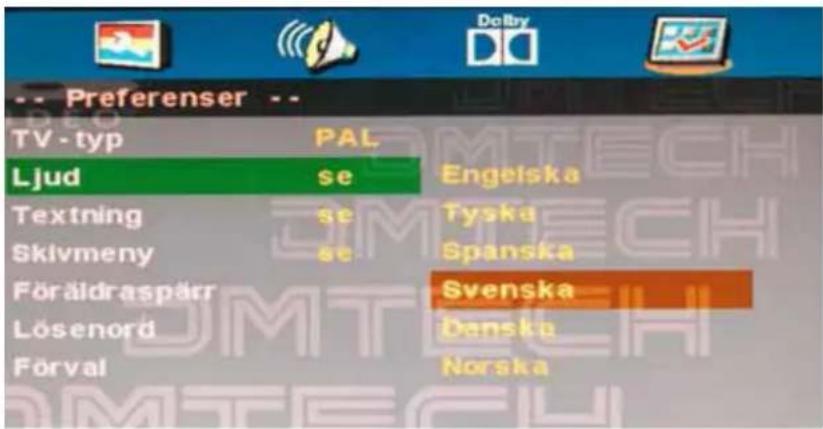

Ljud

Om något av de talspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för upspelning. Alternativt väljs det språk som finns på skivan.

DVD-FUNKTION

-- Preferenser -- TV - typ PAL Ljud se Engelska Textning se Tyska Skivmeny se Spanska Föräldraspärr Svenska Lösenord Danska Förval Norska

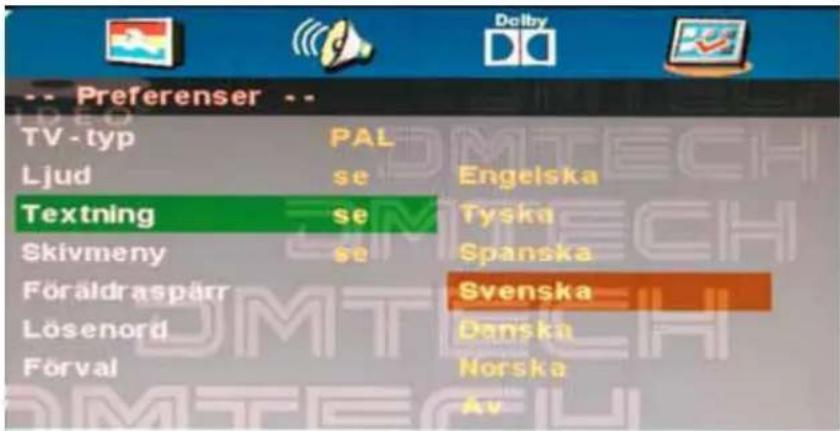

Textning

Om något av de textspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för textning. Alternativt väljs det språk som finns på skivan.

-- Preferenser -- TV - typ PAL Ljud se Engelska Textning se Tyska Skivmeny se Spanska Föräldraspärr Svenska Lösenord Danska Förval Norska Av

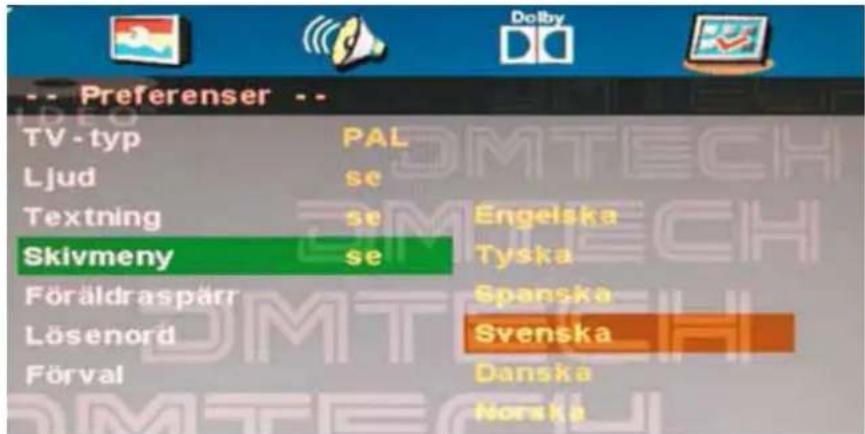

Skivmeny

Om något av de menyspråk som finns i nedanstående lista också finns på skivan, kan det också väljas som menyspråk. Alternativt väljs det språk som finns på skivan.

-- Preferenser -- TV - typ PAL Ljud se Textning se Engelska Skivmeny se Tyska Föräldraspårr Spanska Lösenord Svenska Förval Danska Horska

DVD-FUNKTION

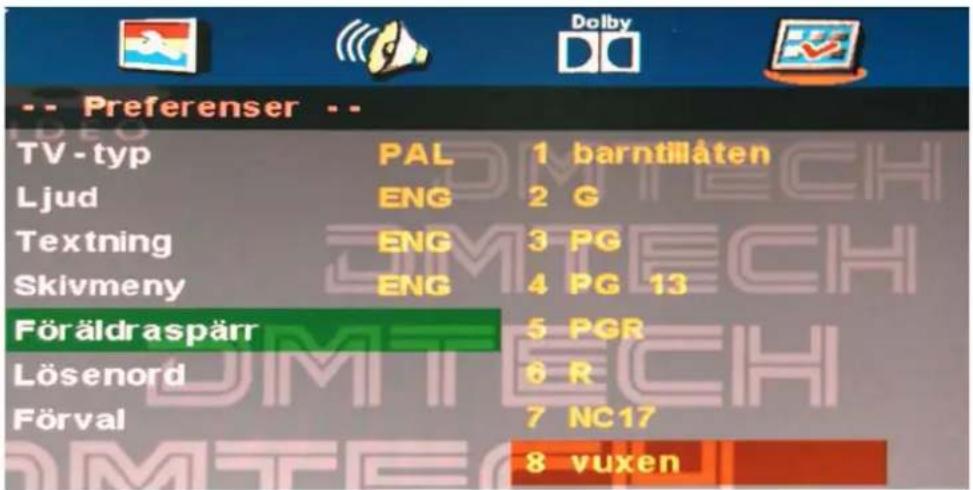

Föräldraspärr

När du spelar skivor med föräldraspärr kan du välja åldersklassning efter skivans innehåll och dina egna önskemål. Om du t ex väljer PG kommer videoskivor med högre klassning än PG inte att kunna spelas.

• BARNTILLÅTET
• G
• PG
• PG13
- PGR
• R
- NC 17
• VUXEN

-- Preferenser -- TV - typ PAL 1 barntillåten Ljud ENG 2 G Textning ENG 3 PG Skivmeny ENG 4 PG 13 Föräldraspärr 5 PGR Lösenord 6 R Förval 7 NC17 8 vuxen

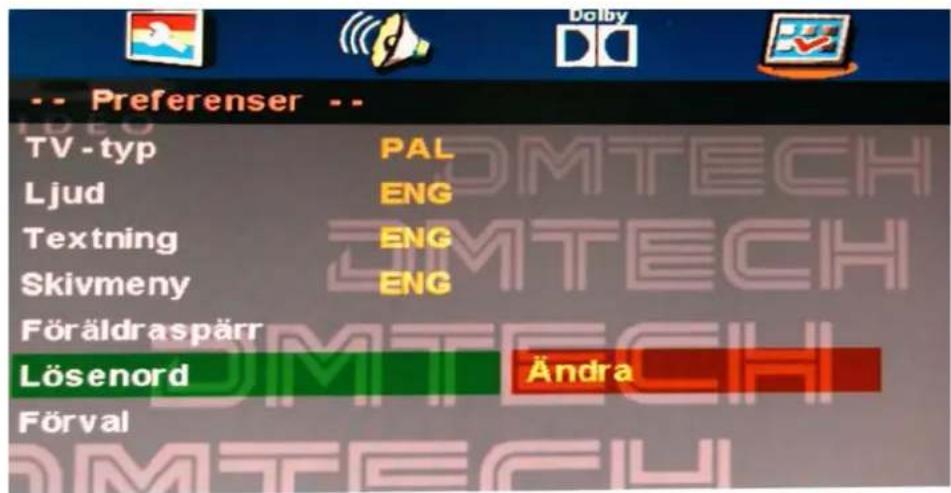

Lösenord

Du kan själv välja lösenord för ändring av åldersklassningen i föräldraspärren. Anm:(förvalt lösenord är 123456)

-- Preferenser -- TV - typ PAL Ljud ENG Textning ENG Skivmeny ENG Föräldraspärr Lösenord Ändra Förval

DVD-FUNKTION

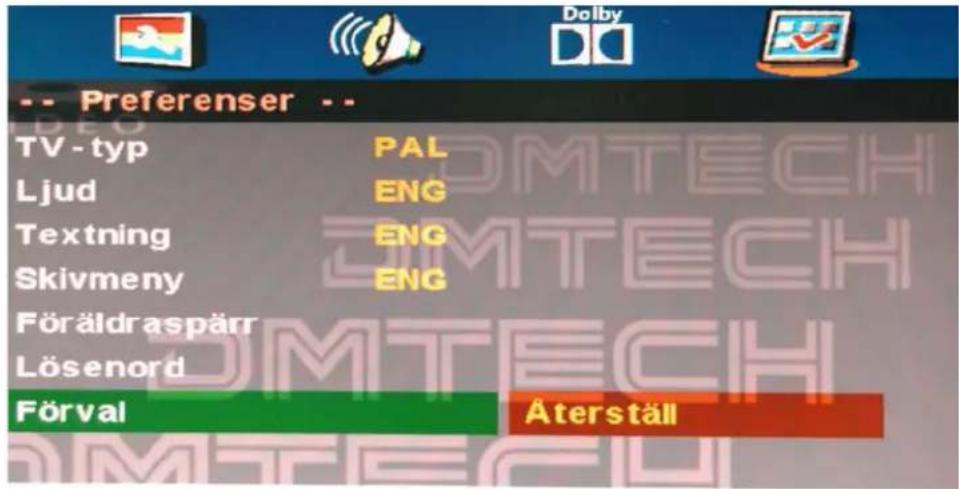

Standardinställningar

Du kan själv välja att hämta fabriksinställningarna genom att välja RESET och trycka på knappen OK.

-- Preferenser -- TV - typ PAL Ljud ENG Textning ENG Skivmeny ENG Föräldraspärr Lösenord Förval Äterställ

Sköta om skivan

Sköta om skivan

Ordlista

Title (Titel)

Bilder eller musik komprimerade på en DVD är indelade i olika delar, "title"

Chapter (Kapitel)

De mindre delarna av bilderna eller musiken på en DVD titel, oftast en title bestående av en eller flera olika kapitel som är numrerade för att lättare kunna sökas igenom, men några skivor kan sakna kapitel.

Track (Spår)

En del av en bild eller musik på en CD. Varje spår har sitt speciella nummer för att lättare kunna sökas igenom.

Diskvård

Video skivor har mycket data som måste vårdas för att inte förstöras.

1. Håll skivan i kanterna med fingrarna och i mitthålet. Vidrör aldrig skivans skrivyta.
2. Böj eller tryck aldrig på skivan.

1. Utsätt aldrid skivan för direkt solljus eller värmekällor. Förvara skivorna vertikalt, och i torr miljö.

Undvik att utsätta skivorna för:

Direkt solljus

Värme eller ånga från värmekällor

Rengör ytan med en torr duk. Torka försiktigt skivan från mitten och utåt.

Använd inte thinner, alkohol, kemiska rengöringsmedel eller spray under rengöringen. Sådana medel skadar skivans yta.

Felsökning

• Använd inga andra funktioner än de som är beskrivna i manualen.
• Om problem uppstår med din TV, gör först följande.
• Om du fortfarande har problem, stäng av strömmen och kontakta din återförsäljare eller godkänd service verkstad.

	gninsöLmelborP
	Tryck på Power knappen på fjärrkontrollen.
Skärmen kommer igång långsamt när strömmen slås på	Detta uppstår en kort stund för att TV skärmen ska bli varm innan TV bilderna visas på skärmen. Om skärmen inte kommer igång efter 1 minut, kontakta din återförsäljare eller godkänd service verkstad.
Skärmen är för ljus eller för mörk	Justera ljusstyrkan eller Kontrasten
Skärmen är för stor eller för liten	Justera skärmstorleksinställningen
Linjer syns på skärmen	Använd inte mobiltelefoner, hårtork eller andra elektroniska föremål i närheten av TVn.
Bilden rör sig inte	Tryck på PAUSE knappen. Se om pausknappen är intryckt på någon annan utrustning som är inkopplad.
Bild finns, men inget ljud hörs	1. Tryck på MUTE knappen.2. Öka ljudvolymen med VOL + knappen.3. Kontrollera att ljudterminalerna fungerar riktigt.4. Kontrolelra att ljudkontakterna är riktigt anslutna.5. Kontrollera andra kontakter som är inkopplade.Om ljudet fortfarande inte kommer tillbaka, kontakta din återförsäljare eller kvalificerad service verkstad.
Fjärrkontrollen fungerar inte	1. Kontrollera att strömmen är påslagen.2. Kontrollera att batterierna till fjärrkontrollen är riktigt ilagda.3. Se efter om det finns några föremål i vägen för signalerna från fjärrkontrollen till TVns mottagare.4. Om batterierna inte har någon ström, byt båda batterierna med två stycken nya.

.negineddalsittä:

Den här TVn är producerad för hushållsbruk och registrerad som innehållandes ofarliga elektromagnetiska vågor.

Du kan använda den på varje plats i hemmet.

Technical Specifications Model: LED/DVD 221N

Panel	Panel	LED
	Screen Size	22"
	Display Area	477.417(H) X 268.416(V)
	Display Resoluti	1366(H) x 768(V)
	Viewing Angle	170(H)/160(V) (CR>10)
	Aspect Bati	16:9
	Pixel pitch (H/V)	0.1165(H) x 0.3495(V)
	Brightness	250nits
	Contrast	800:1
	Response time	5 ms(Tr+Tf)
	Color Capacity	16.7M
	Panel type	TFT Liquid Crystal Display module LED Backlight unit
	Lifetime ofBacklight	30,000 Hrs
ATV	TV system	PAL SECAM -BG /DK / I,
	Band	UHF /VHF
	Sound	Analog stereo, NICAM/A2
	Teletext	1000 Pages Teletext
DTV	DVB standard	Fully comply with DVB-T and MPEG-2,MPEG4,H.264 standard
	Video decoder	MPEG-2 ,MPEG4 ,H.264
	Demodulation	QPSK/16QAM/64QAM
	OFDM	2K/8K
	Bandwidth	7/8MHz
	Teletext	ETSI/EN300472
	CI	x 1
DVD	Playback formats	DVD/CD/MP3/JPEG
	Supported Media	DVD-R/RW CD-R/RW
	System	PAL/NTSC
	Semi-conductor Laser	Wave length 650nm,780nm
	S/N	>89dB
	Audio dynamic range	>80dB
Connectors	RF-IN	75 ohm ( IEC75 )
	SCART ( Euro 21pin ) -IN	CVBS/RGB,L+R analog sound
	Component Video-IN	YP b P r x 1
	VGA-IN	D-SUB 15 Pin * x 1
	PC Audio-IN	x 1
	HDMI-IN	X2
	Video-IN	x 1
	L/R Audio-IN	x 1
	Headphone out	x 1
	Coax out	x 1
	USB-FUpgrade, PVR, Media	x 1
	Power	12V === 3A
	Power consum tio	36W
	Stand-by power consumption	<0.5W
Dimentions	With Stand ( L/W/H )	534x151x391
	Without stand ( L/W/H )	534x50x345

Den årliga energiförbrukningen beräknas utifrån att enheten är påslagen (hemma, Standard-läge) 4 timmar om dagen och 365 dagar om året. (Uppmätt enligt IEC 62087 Ed.2)

-Energiförbrukningen i påslaget läge varierar beroende på inställningarna för TV-skärm.

Skärmupplösning 1366(H) x 768(V)

—Om du vill minska energiförbrukningen justerar du ner ljuststyrkan för TV:n

-Detta minskar den totala driftskostnaden.

-Låt inte TV:n vara i vänteläget under en längre tid (t.ex. när du är på semester).

En liten mängd ström konsumeras även när enheten är frånslagen.

Det bästa är att dra ur nät- och antennkontakterna.

Direktiv2002/96/CEförWasteofElectricalandElectronicEquipment(WEEE).

Denhärsymbolenpåproduktenelleriinstruktionernabetyderattdenelektriskaoch elektroniskautrustningenskaslängasseparatfrånannathushållsavfallnärdeninte fungerarlängre.InomEUfinnsseparataåtervinningssystemföravfall.

Kontaktalokalamyndigheterellerdinåterförsäljareförmerinformation.

Elektronikprodukterkanvaraskadligaförmiljönochskadärförtasomhandseparat förattminskaåverkanpåmiljön.

Batteriermåstekastasisärskildabehållareförbatteriätervinning.Defårejkastas ihushällsavfallet.

Elektronikprodukterskalllämnasinpånärmasteåtervinningsstationochfårinte kastasihushållsavfallet.

ROVI:

Den här produkten innehåller upphovsrättsskyddad teknik som skyddas av amerikanska patent och annan immaterialrätt tillhörande Rovi Corporation.

Demontering och alla former av ombyggnad är förbjudet.

Tillverkas på licens från Dolby Laboratories.

Dolby och dubbel D-symbolen är varumärken som tillhör Dolby Laboratories.
