BRUKSANVISNING SN457W02IS SIEMENS

Innehållsförteckning

Användning för avsett ändamål 5

I daglig användning 7

Lucklås 7

Knappspärr....8

Vid uppkommande skador ..... 9

Vid skrotning. 9

Miljövård 11

Förpackning 11

Gamla apparater....11

Lär dig känna med apparaten 12

Manöverpanel 12

Apparatens inre 12

Meny- översikt. 13

Avhärdare / Specialsalt ..... 14

Vattenhärdhetstabell ..... 14

Ställa in avhärdaren ..... 15

Använda specialsalt 15

Diskmedel med saltkomponent .... 16

Stänga av avhärdare. 16

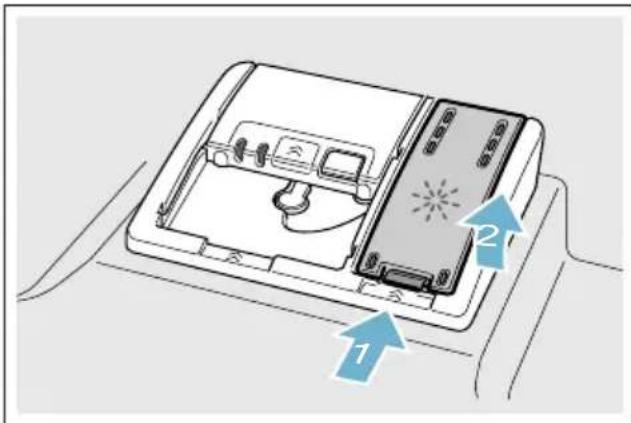

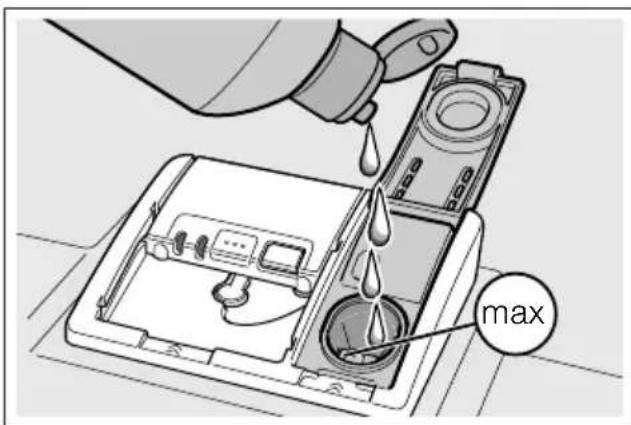

Sköljglans 16

Ställa in sköljglansmängden ..... 17

Diskmedel med

sköljglanskomponent ..... 17

Stänga av på påfyllningsindikatorn

för sköljglans 17

Diskgods....18

Inte lämpligt. 18

Skador på glas och porslin ..... 18

Plocka in disk 18

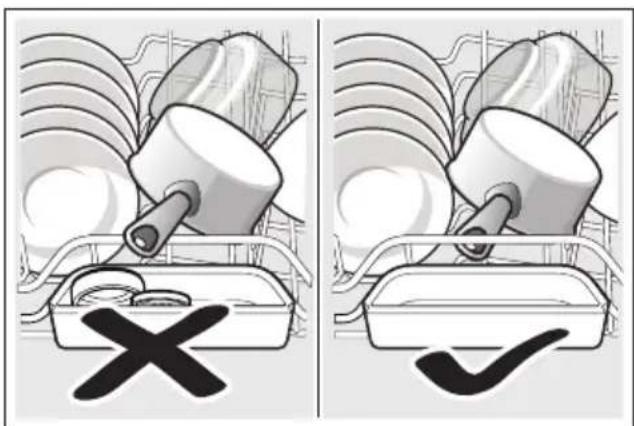

Övre diskkorg 18

Undre diskkorg 19

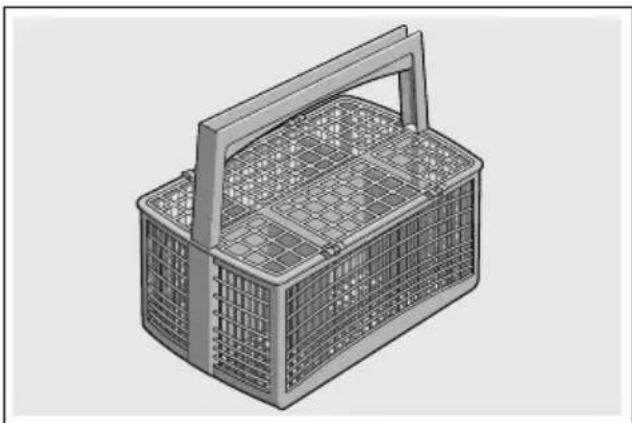

Bestickkorg 19

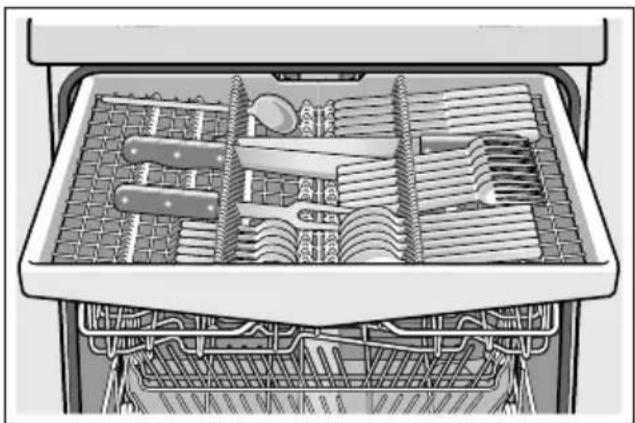

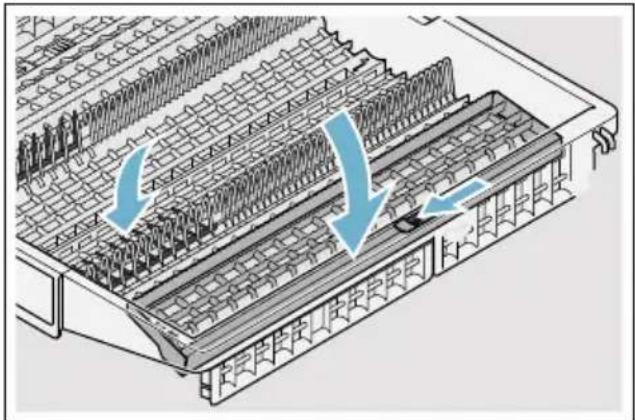

Besticklåda 19

Hylla 20

Vikpinnar 21

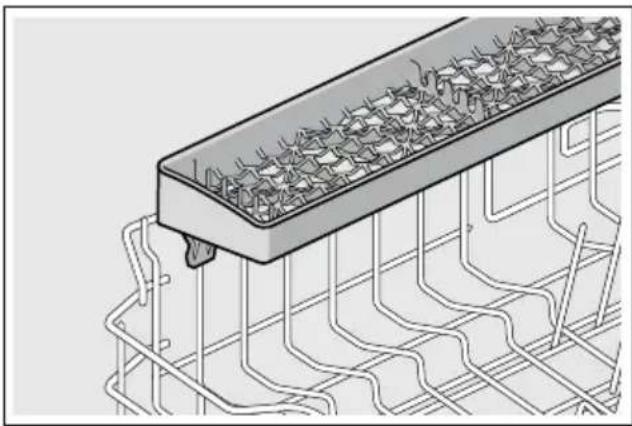

Hållare för småsaker ..... 21

Knivhylla 21

Bakplåtsspolhuvud ..... 22

Plocka ur disk 22

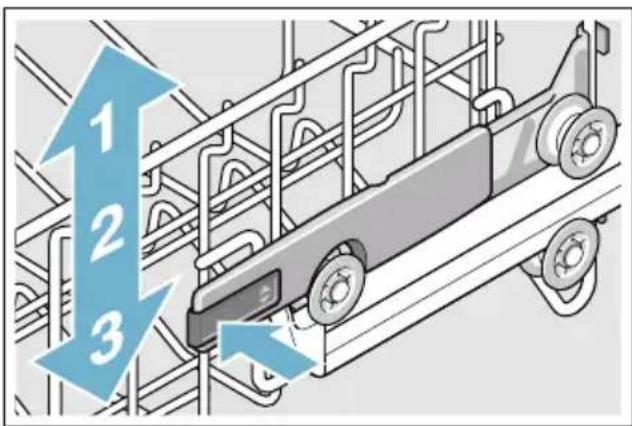

Ändra korghöjden 22

Diskmedel....24

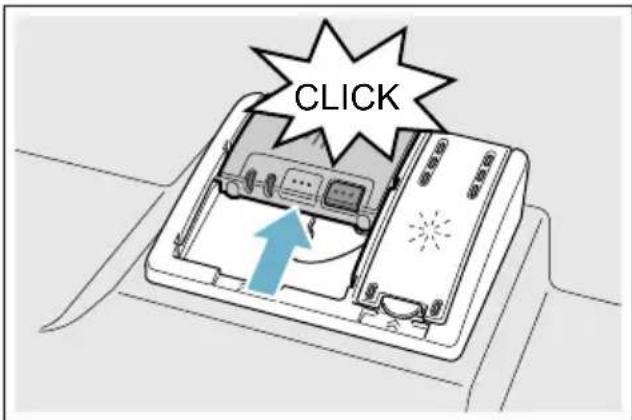

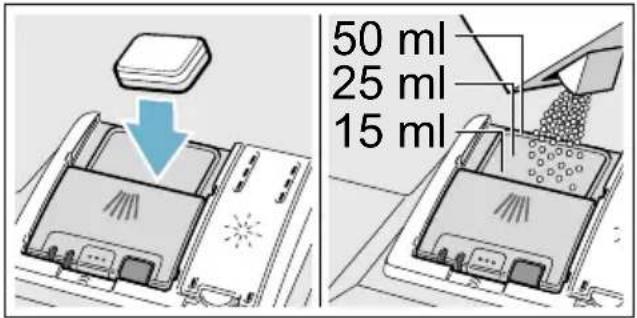

Påfyllning av diskmedel. 25

Kombidiskmedel 26

Programöversikt 27

Programval 28

Hänvisningar för

provningsanstalter 28

Extrafunktioner 29

Spara tid (VarioSpeedPlus) ..... 29

Halvfull maskin 29

HygienPlus (HygienePlus) ..... 29

Intensivzon 29

Extratorkning 29

Glanstorkning 29

Energy Save 29

sv

Använda apparaten.... 30

Programdata....30

Sensorinställning .....31

Extratorkning ....31

AutoPowerOff. 32

Emotion Light. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Ändra startprogram .....32

Signalljudstyrka ....32

Tangentljudstyrka. . . . . . . . . . . . . . . . . . . . . . 32

Indikator för resterande tid. . . . . . . . . 33

Välja starttid. 33

Programslut ....33

Slå av enheten. . . . . . . . . . . . . . . . . . . . . . . 33

Avbryta program .....34

Avbryta program .....34

Programbyte .....34

Rengöring och underhåll ..... 34

Diskmaskinens allmäntillständ. . . . . .34

Maskinvård 35

Specialsalt och sköljglans .....36

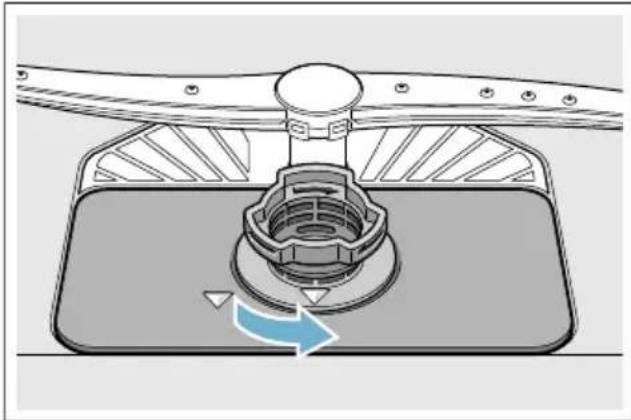

Filter....36

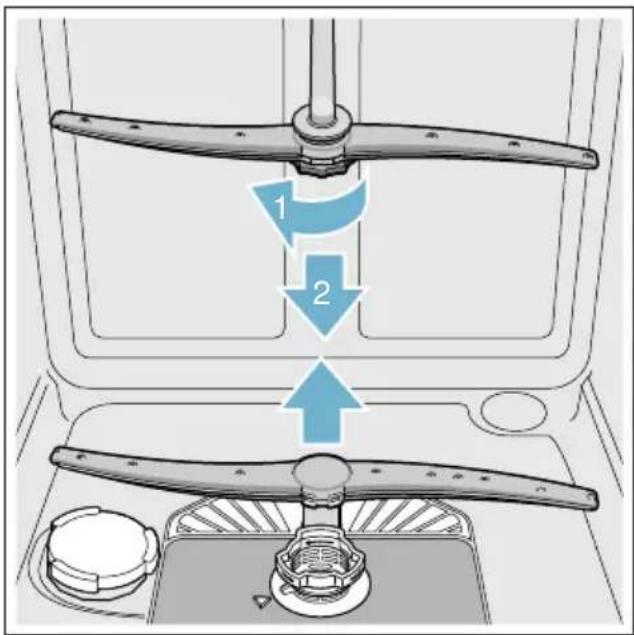

Spolarmar....37

Fel, vad göra?......37

Avloppspump 38

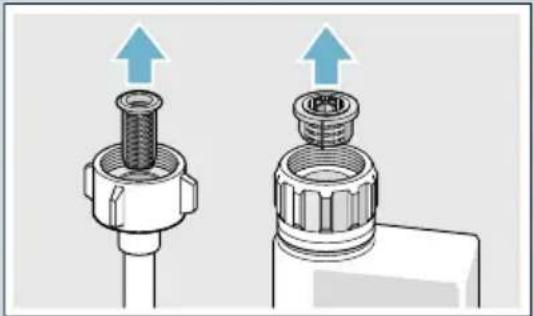

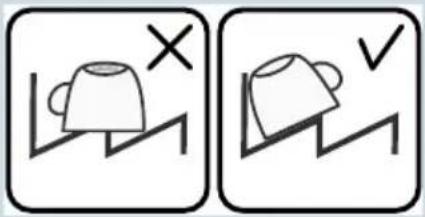

Felsökningstabell 39

Kundtjänst. 48

Installation och anslutning ....48

Leveransomfattning 48

Dricksvattenanslutning 50

Varmvattenanslutning 50

Elektrisk anslutning 51

Demontering. 51

Transport 51

Frostsäkerhet

(Tömma maskinen) 51

Användning för avsett ändamål

■ Maskinen är avsedd att användas i hushåll och i bostadsmiljö.
■ Använd diskmaskinen enbart i hushållet och enbart för dess avsedda ändamål: diskning av hushållsdisk.
- Diskmaskinen är avsedd att användas på nivåer som ligger högst 2500 m över havsytan.

Barn under 8 år och personer med begränsade fysiska, sensoriska eller mentala färdigheter, eller som saknar erforderliga erfarenheter eller kunskaper, får endast använda enheten under överinseende av en annan person som ansvarar för säkerheten eller om de får lära sig hur man använder enheten säkert och vilka risker som finns.

Låt inte barn leka med enheten. Barn som ska rengöra eller använda enheten bör vara över 8 år, och då endast under uppsikt.

Barn under 8 år bör hållas på avständ från både enheten och anslutningskabeln.

Innan apparaten tas i drift

Läs noggrant igenom bruks- och monteringsanvisningarna! De innehåller viktig information om installation, användning och underhåll av apparaten.

Spara alla papper så att du kan studera dem senare eller överlämna dem till nästa ägare.

Du kan ladda ned bruksanvisningen gratis från vår Internet-sida. Internet-adressen finns på bruksanvisningens baksida.

Vid leverans

1. Kontrollera genast förpackningen och diskmaskinen avseende transportskador. Börja inte använda en skadad apparat utan tala med leverantören.
2. Ta hand om förpackningsmaterialet i vederbörlig ordning.
3. Overlåt inte förpackningen och dess delar till lekande barn. Det finns kvävningsrisk på grund av wellpapp och plastfolie.

Vid installation

■ Beakta att diskmaskinens baksida inte är fritt tillgänglig efter installationen (beröringsskydd på grund av het yta).
■ Utför installation och anslutning enligt installations- och monteringsanvisningarna.
- Vid installationen måste diskmaskinen vara avskilt från elnätet.
■ Förvissa dig om att skyddsledarsystemet i husets elektriska installationen är installerat enligt föreskrifterna.
■ De elektriska anslutningsförutsättningarna måste stämma överens med uppgifterna på diskmaskinens typskylt 35.
- Om nätanslutningsledningen till denna apparat skadas, måste den bytas ut mot en särskild anslutningsledning. För undvikande av skador får denna endast köpas via kundtjänst.
- Om diskmaskinen ska byggas in i ett högskåp, måste den vederbörligen sättas fast.

• Om diskmaskinen byggs in under eller över andra hushållsapparater ska informationen om inbyggnad i kombination med en diskmaskin i monteringsanvisningen till resp apparater följas.
  ■ Beakta vidare även monteringsanvisningarna för diskmaskinen för att garantera säker drift av alla apparater.
• Föreligger ingen information eller innehåller monteringsanvisningen inte motsvarande hänvisningar, måste du vända dig till tillverkaren av dessa apparater för att säkerställa att diskmaskinen kan byggas in över eller under dessa apparater.
• Om du inte kan få information från tillverkaren får du inte bygga in diskmaskinen över eller under dessa apparater.
• Om du bygger in en mikrovågsugn ovanför diskmaskinen kan denna skadas.

• Bygg inn apparater för underbyggnad samt integrerade apparater endast under genomgående arbetsskivor, som är fastskruvade i angränsande skåp för att på så sätt garantera att de står stadigt.

• Installera inte apparater i närheten av värmekällor (värmeelement, värmemagasin, ugnar eller andra apparater som alstrar värme) och bygg inte in den under en kokhäll.

• Tänk på att isoleringen på diskmaskinens nätkabel kan smälta om den kommer i beröring med värmekällor (till exempel radiatorer / varmvattenledningar) eller heta apparatdelar. Låt aldrig diskmaskinens nätkabel komma i beröring med värmekällor eller heta apparatdelar.
  ■ Stickkontakten måste vara åtkomlig när apparaten installerats. → "Elektrisk anslutning" på sidan 51
  ■ Hos vissa modeller: Plasthöljet vid vattenanslutningen innehåller en elektrisk ventil. I tilloppsslangen finns elektriska anslutningsledningar. Skär inte igenom tilloppsslangen. Doppa inte plasthöljet i vatten.

I daglig användning

Beakta säkerhets- och bruksanvisningarna på förpackningarna till diskmedel och sköljglansmedel.

Barnsäkring (lucklås) \*

Barnsäkringen (lucklås) skyddar barn för möjliga faror som kan uppstå genom diskmaskinen.

⚠ Varning Kvävningsrisk!

Barn kan stänga in sig i diskmaskinen och kvävas. Stäng alltid apparatluckan helt när du lämnar diskmaskinen.

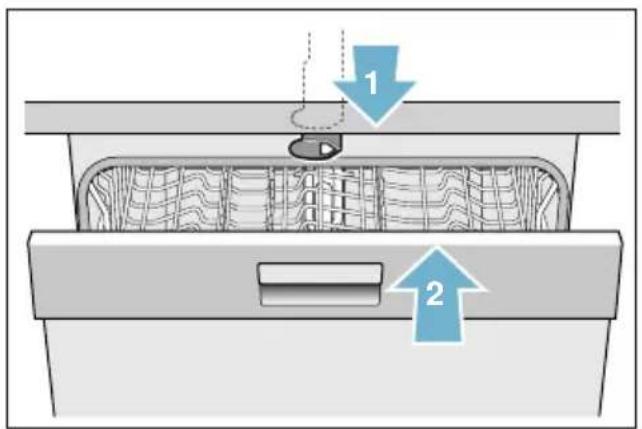

Så här aktiverar du barnsäkringen (lucklås):

1. Dra flärpen till barnsäkringen mot dig (1).
2. Stäng luckan (2).

Barnspärren är på.

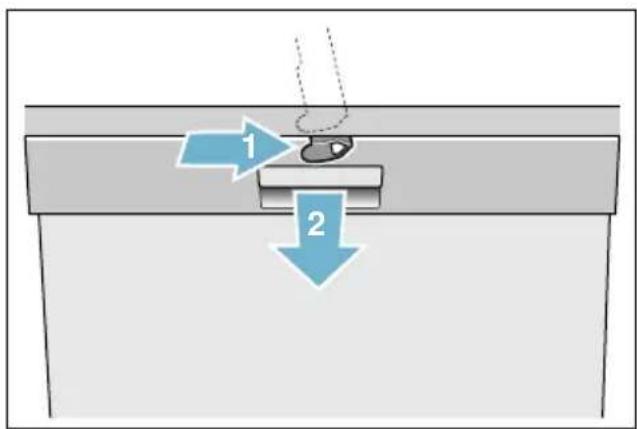

Så här öppnar du luckan med aktiverad barnsäkring (lucklås):

1. Tryck flärpen till barnsäkringen åt höger (1).
2. Oppna luckan (2).

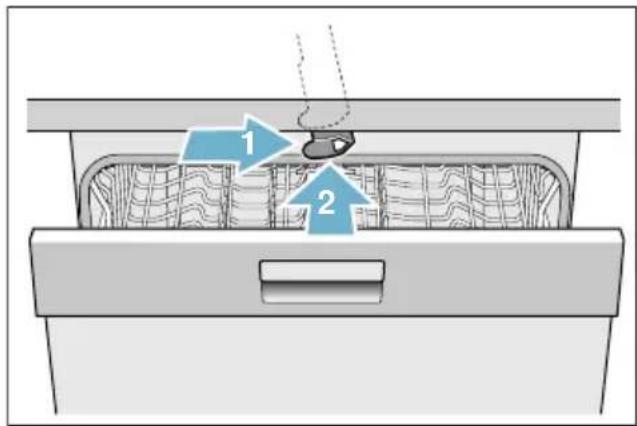

Så här avaktiverar du barnsäkringen (lucklås):

1. Tryck flärpen till barnsäkringen åt höger (1).
2. Skjut flärpen till barnsäkringen bakåt (2). Nu är barnspärren avaktiverad.

* beroende på utrustningsvariant av din diskmaskin

Barnsäkring (knappspärr)

Man kan säkra maskinen mot oavsiktligt programavbrott (t.ex. barn som leker med maskinen).

Så här aktiverar du knappspärren:

1. Starta önskat program.
2. Håll knappen ∞ intryckt i ca 4 sekunder.
   I indikatorfönstret visas LL . Knappspärren är aktiverad.

Om någon knapp aktiveras under programmets gång visas i indikatorfönstret. Det går inte att avbryta programmet (reset).

Tryck på knappen ∞ i ca 4 sekunder tills indikatorfönstret ⚡ släcks för att deaktivera knappspärren.

I och med programslutet upphävs knappspärren. Vid strömavbrott förblir knappspärren påslagen. Vid varje ny programstart måste knappspärren aktiveras igen.

Vid uppkommande skador

■ Reparationer och ingrepp får endast utföras av fackmän. Därtill måste apparaten skiljas från nätet. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Stäng vattenkranen.

- Vid skador, framför allt på kontrollpanelen (sprickor, hål, trasiga tangenter) eller fel på dörrfunktionen, får apparaten inte längre användas. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Stäng vattenkranen, ring kundtjänsten.

Vid skrotning

1. Gör snarast uttjänta apparater obrukbara för att hindra senare olyckor mde dem.
2. Ta hand om apparaten i vederbörlig ordning.

Varning

Risk för skador!

■ För att förhindra att någon t.ex. snavar på luckan ska man öppna diskmaskinen bara kortvarigt när man fyller och tömmer den.
- Knivar och andra utensilier med skarpa spetsar, ska placeras i bestickkorgen* 30 med spetsarna nedåt eller på knivhyllan* resp besticklådan* 21 i vägrätt läge.
■ Sätt eller ställ dig inte på den öppnade luckan.
Se till att inte överbelasta korgarna i en fristående apparat. Apparaten kan välta.
När apparaten inte står i en nisch och därmed en sidovägg är tillgänglig, måste området vid gångjärnen i luckan av säkerhetsskäl täckas på sidan (risk för skador). Täckbitarna kan du införskaffa som extratillbehör hos kundtjänst eller i fackhandeln.
* beroende på utrustningsvariant av din diskmaskin

Varning

Risk för explosion!

Använd inga lösningsmedel i diskutrymmet. Det finns risk för explosion.

⚠ Varning

Risk för skållning!

Oppna luckan försiktigt under programförloppet. Det finns risk för att varmvatten sprutar ut ur apparaten.

⚠ Varning

Faror för barn!

■ Använd barnsäkring om sådan finns.
- Tillåt inte barn leka med eller använda apparaten.
Håll barn borta från diskmedel och sköljglansmedel. Dessa kan ge frätskador i munnen, svalget och ögonen eller orsaka kvävning.
Håll barn borta från en öppnad diskmaskin. Det kan finnas smådelar i diskmaskinen som barn skulle kunna svälja, och vattnet i diskmaskinen är inget dricksvatten, det kan fortfarande finnas rester av diskmedel i det.

■ Se till att barn inte tar med fingrarna i uppfångningsskålen för disktabletter 24. Små fingrar kan komma i kläm i springorna.
Se till att när du öppnar och stänger luckan till en högt inbyggd diskmaskin att barn inte kan komma i kläm mellan luckan och skåpdörren undertill.
■ Barn kan stänga in sig i apparaten (kvävningsrisk) eller hamna i annan farlig situation. Vid uttjänta apparater därför: Dra ut stickkontakten ur vägguttaget, klipp av nätkabeln och avlägsna. Förstör lucklåset så att inte luckan kan stängas.

Miljövård

Både förpackningen till en ny apparat och gamla apparater innehåller värdefulla råvaror och återvändbara materialer.

Vid avfallshantering sortera de olika delarna var för sig beroende på sort.

Informera dig om avfallshantering hos din fackhandlare eller hos kommunalförvaltningen.

Förpackning

Alla plastdetaljer i apparaten betecknas med de internationellt standardiserade förkortningarna (t.ex. "PS" Polystyrol). Därmed är det vid skrotningen möjligt av apparaten att sortera plastavfallet.

Beakta säkerhetsanvisningarna under "Vid leveransen" → Sidan 5.

Gamla apparater

Beakta säkerhetsanvisningarna under "Vid skrotningen" → Sidan 9.

Denna apparat uppfyller kraven för det europeiska direktivet 2012/19/EU om gamla elektriska och elektroniska apparater (waste electrical and electronical equipment – WEEE). Direktivet anger ramen för återtagande och återvinning av gamla apparater inom EU.

Lär dig känna med apparaten

I den främre delen av omslaget finns bilder på manöverpanelen. I texten hänvisas till de enskilda positionerna.

Manöverpanel

Se bild → Sidan 2

1 PÅ-/AV-omkopplare
2 Programknappar **
3 Programförloppsymbol
4 Indikatorfönster
5 Inställningsknappar
6 Tidsförval
7 START-knapp
8 Extrafunktioner/programknappar **
9 Påfyllningsindikator för sköljglans
10 Indikator "Kontroll av vattentillförsel"
11 Påfyllningsindikator för salt
12 Dörröppnare

* beroende på utrustningsvariant av din diskmaskin

** antal beroende på utrustningsvariant av din diskmaskin

Apparatens inre

Se bild → Sidan 2

20 Innerbelysning *
21 Besticklåda *
22 Övre diskkorg
23 Övre spolarm
24 Uppfångningsskål för disktabletter
25 Insugsöppning
26 Utblåsningsöppning (Zeolitbehållare)
27 Undre spolarm
28 Behållare för specialsalt
29 Silar
30 Bestickkorg *
31 Undre diskkorg
32 Behållare för sköljglansmedel
33 Diskmedelsfack
34 Stängningsanordning för diskmedelsfacket
35 Typskylt

* beroende på utrustningsvariant av din diskmaskin

Meny- översikt

Diskmaskinen är för din bekvämlighets skull i förväg inställd med bestämda inställningar. Inställningarna hittar du i de olika kapitlen. Du kan ändra dessa fabriksinställningar.

Ändra inställningarna så här:

1. Slå på PÅ-/AV-omkopplaren 1.

2. Håll knappen setup 3 sec. intryckt i 3 sekunder.
   I symbolfönstret 4 visas H:0... och set.

3. Tryck på setup 3 sec. för att komma till de olika inställningarna.

4. Gör inställningen med inställningsknapparna + - 5.
5. Håll knappen setup 3 sec. intryckt i 3 sekunder.
   Inställningsvärdet är lagrat i diskmaskinen.

Tips: Om du ändrar flera inställningar bör du först genomföra alla ändringarna i tur och ordning. Håll sedan knappen setup 3 sec. intryckt i 3 sekunder. Då lagras alla inställningsvärdena i diskmaskinen.

Inställning Fabriksinställning Beskrivning
H Vattnets hårdhet	H:04	Inställning av vattnets hårdhet. Välj lägsta läget vid användning av multitabs.
H:00 - H:07
r Sköljglans	r:05	Mängden sköljglans påverkar torkningen. Välj läge 0 vid användning av multitabs.
r:00 - r:06
SE Sensorinställning	SE:00 Anpassning av smutsavkänning för optimalt diskresultat.
SE:00 - SE:02
d Extratorkning	d:00 / Av Förbättrad torkning, för glas och plastföremål.
d:00 - d:01
R Varmvatten *	R:00 / Av	Anslutning till varmvatten (40-60 °C) eller kallvatten (<40 °C) möjlig.
R:00 - R:01
P Auto Power Off	P:01	Automatisk avstängning av maskinen efter avslutad diskning.
P:00 - P:02
E EmotionLight *	E:01 / Till Invändig belysning.
E:00 - E:01
SP Startprogram	SP:01 / Eco 50°	När maskinen har startats visas det senast valda programmet.
SP:00 - SP:01
* beroende på vilken utrustningsvariant din diskmaskin har

Inställning Fabriksinställning Beskrivning

SL Signalljudstyrka *	SL:02	Signalens ljudstyrka vid programmetsslut.
SL:00 - SL:03
BL Tangentljudstyrka *	BL:02	Ljudstyrka vid användning av tangenter.
BL:00 - BL:03

* beroende på vilken utrustningsvariant din diskmaskin har

Avhärdare / Specialsalt

För bra diskresultat behöver diskmaskinen mjukt, det vill säga kalkfattigt vatten, annars lagras kalkrester på diskgodset och diskmaskinens inre. Vattenledningsvatten över 7° dH (1,2 mmol/l) måste avhärdas. Detta sker med hjälp av specialsalt (avhärdningssalt) i diskmaskinens avhärdare. Inställningen och därmed nödvändig saltmängd beror på hur hårt ditt vattenledningsvatten är (se följande vattenhårdhetstabell).

Vattenhärdhetstabell

Vatten-hårdhet°dH	Hårdhets-område	mmol/l	Inställnings-värdepå maskinen
0 - 6	mjukt	0 -1,1	H:00
7 - 8	mjukt	1,2-1,4	H:01
9 -10	medel	1,5-1,8	H:02
11-12	medel	1,9-2,1	H:03
13-16	medel	2,2-2,9	H:04
17-21	härt	3,0-3,7	H:05
22-30	härt	3,8-5,4	H:06
31-50	härt	5,5-8,9	H:07

Ställa in avhärdaren

Salttillsatsmängden kan ställas in från H:00 till H:07. Vid inställningsvärdet H:00 krävs inget salt.

Så här ställer du in salttillsatsmängd:

1. Fråga ditt kommunala vattenverk efter vattenledningsvattnets hårdhetsgrad.
2. Hämta nödvändigt läge från vattenhärdhetstabellen.
3. Slå på PÅ-/AV-omkopplaren 1.
4. Håll knappen setup 3 sec. intryckt i 3 sekunder. I symbolfölnstret 4 visas det fabriksinställda värdet H:04 och set.
5. Gör inställningen med inställningsknapparna + - 5.
6. Håll knappen setup 3 sec. intryckt i 3 sekunder.
   Inställningsvärdet är lagrat i diskmaskinen.

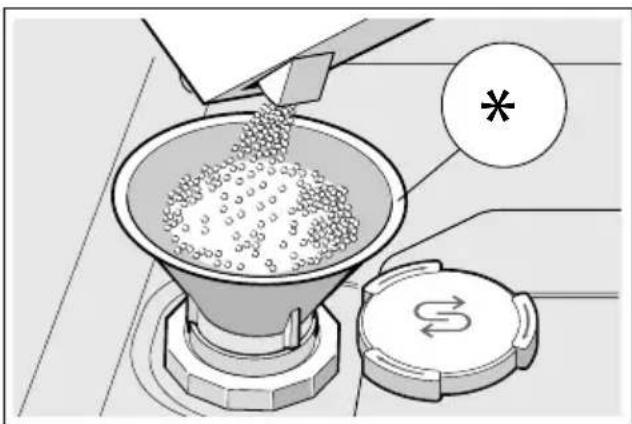

Använda specialsalt

Fyll på specialsalt så snart påfyllningsindikatorn för salt 11 lyser på manöverpanelen. Fyll alltid på specialsalt direkt före påslagning av diskmaskinen. På så sätt sköljs saltlösning som runnit över bort direkt och ingen korrosion kan uppkomma i diskutrymmet.

Obs!

Diskmedel förstör avhärdaren! Fyll aldrig diskmedel i behållaren för specialsalt.

Så här fyller du på specialsalt:

1. Öppna skruvlåset till behållaren 28.
2. Fyll behållaren med vatten (endast nödvändigt vid första användningen).
3. Fyll på specialsalt enligt bild (inget hushållssalt eller tabletter).
   Därvid trängs vattnet undan och rinner ut.

* beroende på vilken utrustningsvariant din diskmaskin har

Använda diskmedel med saltkomponent

Du kan i regel använda diskmedel med saltkomponent upp till en vattenhärdhet på 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) utan att tillsätta specialsalt. Använd vid en vattenhärdhet på 21° dH även specialsalt.

Stänga av påfyllningsindikator för salt / avhärdare

Om du blir störd av påfyllningsindikatorn för salt 11(till exempel om du använder ett kombinerat diskmedel med saltkomponent), kan du slå av påfyllningsindikatorn för salt.

Gå tillväga enligt beskrivning under "Ställa in avhärdaren" och ställ in värdet på 4:00. Avhärdaren och påfyllningsindikatorn för salt avstängda.

Sköljglans

Sköljglansmedel ger en fläckfri disk klara glas. Använd endast sköljglans för diskmaskiner avsedda för normalt hushållsbruk. Så snart som påfyllningsindikatorn för sköljglans 9 på manöverpanelen lyser finns fortfarande en reserv av sköljglans som räcker till 1 - 2 diskningar. Fyll på sköljglans.

Så fyller du på sköljglans:

1. Oppna behållaren [32]; tryck på fliken på locket (1) och lyft upp det (2).

1. Fyll på sköljglans upp till max.-tecknet.

1. Stäng locket. Locket snäpper fast med ett klick.
2. Avlägsna sköljglans som runnit över med en trasa. Detta förhindrar överdriven skumbildning vid nästa diskning.

Ställa in sköljglansmängden

Sköljglanstillsatsmängden kan ställas in från r:00 till r:05. Ställ in sköljglanstillsatsmängden på r:05, för att få ett mycket bra torkresultat. Från fabriken är läget r:05 redan inställt. Ändra endast sköljglansmängden när ränder eller vattenfläckar stannar kvar på diskgodset. Ställ in ett lägre läge för att undvika ränder. Ställ in ett högre läge för att undvika vattenfläckar.

Så ställer du in sköljglansmängd:

1. Slå på PÅ-/AV-omkopplaren 1.
2. Håll knappen setup 3 sec. intryckt i 3 sekunder. I symbolfönstret 4 visas värdet H:0... och set.
3. Tryck flera gånger på setup 3 sec. tills det fabriksinställda värdet r:05 visas i symbolfönstret 4.
4. Gör inställningen med inställningsknapparna + - 5.
5. Håll knappen setup 3 sec. intryckt i 3 sekunder.
   Inställningsvärdet är lagrat i diskmaskinen.

Använd diskmedel med sköljglanskomponent

Du kan i regel använda diskmedel med sköljglanskomponent upp till en vattenhärdhet på 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) utan att tillsätta sköljglans. Använd vid en vattenhärdhet på 21° dH även sköljglans.

Stänga av på påfyllningsindikatorn för sköljglans

Om påfyllningsindikatorn 9 stör (till exempel om du använder ett kombinerat diskmedel med sköljglanskomponent) kan påfyllningsindikatorn för sköljglans stängas av.

Gå tillväga enligt beskrivning under "Ställa in sköljglans" och ställ in läget r:00. Påfyllningsindikatorn för sköljglans 9 är avstängd.

Diskgods

Inte lämpligt

■ Bestick och annat diskgods av trä.
- Ömtåliga glas med dekor, konstföremål och antika föremål. Dekor på sådana föremål tål ej maskindisk.
■ Plastföremål som ej tål hög värme.
■ Koppar- och tennföremål.
- Föremål som är nedsmutsade med aska, vax, smörjfett eller färg.

Föremål med utanpåliggande dekor, föremål av aluminium och silver kan missfärgas och blekas under diskningen. Även vissa sorters glas (som t.ex. kristallföremål) kan efter ett antal diskningar bli matta.

Skador på glas och porslin

Orsaker:

■ Typ av glas och tillverkningssätt.
■ Diskmedlets kemiska sammansättning.
■ Vattentemperatur i diskprogrammet.

Rekommendation:

■ Använd endast glas och porslin som enligt tillverkaren tål maskindisk.
■ Använd diskmedel som betecknas som skonsamt för diskgodset.
■ Ta så snabbt som möjligt ut glas och bestick ur diskmaskinen efter programslut.

Plocka in disk

1. Avlägsna större matrester. Det är inte nödvändigt att fördiska under rinnande vatten.
2. Placera diskgodset så att
3. det står stadigt och inte kan välta.
4. alla kärl har öppningen nedåt.
5. föremål med fördjupningar står lutande så att vattnet kan rinna av.
6. de båda spolarmarnas 23 och 27 rörelser inte hindras.

Mycket små föremål bör inte diskas i maskin eftersom de lätt kan falla ur korgarna.

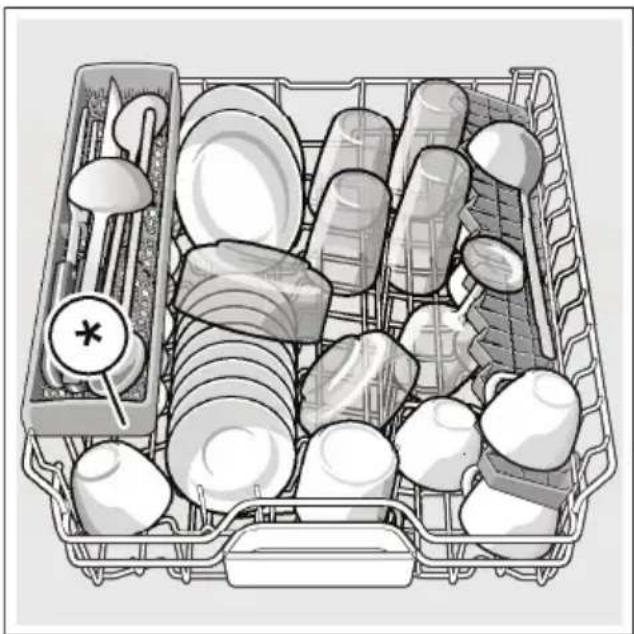

Övre diskkorg

Placera koppar och glas i den övre diskkorgen 22.

* beroende på utrustningsvariant av din diskmaskin

Anvisning: Diskgods får inte stå över uppfångningsskålen för disktabletter 24. Detta kan blockera locket till diskmedelsfacket så att det inte öppnas helt och hålet.

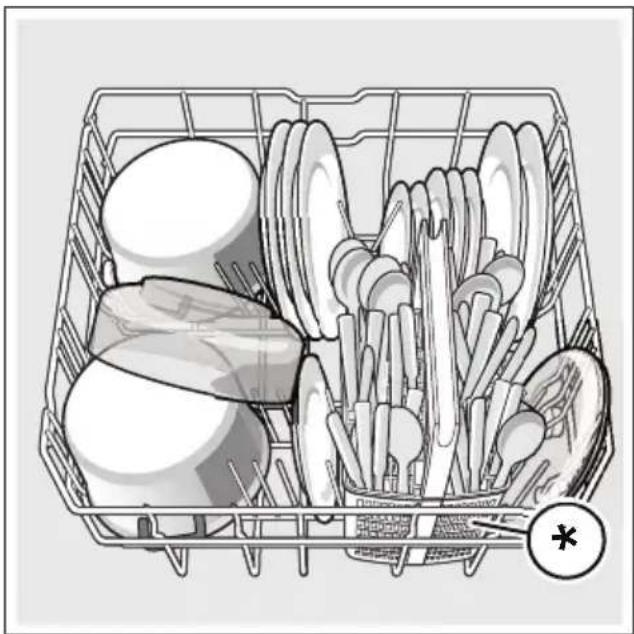

Placera kastruller och tallrikar i den nedre diskkorgen 31.

* beroende på utrustningsvariant av din diskmaskin

Tips: Kraftigt smutsat diskgods (kastruller) bör placeras i underkorgen. Tack vare den kraftigare vattenstrålen får man på så sätt ett bättre diskresultat.

Tips: Ytterligare exempel på hur du optimalt kan fylla din diskmaskin hittar du på vår internetsida. Dessa kan du kostnadsfritt ladda ner. Internetadressen hittar du på baksidan av denna bruksanvisning.

Bestickkorg \*

Placera alltid besticken osorterade med den spetsiga sidan nedåt i bestickkorgen *.

För att undvika skador, placera långa, spetsiga föremål och knivar på knivhyllan *.

* beroende på utrustningsvariant av din diskmaskin

Besticklåda \*

Placera besticken enligt bilden i besticklädan 21. Placera ett och ett så är det lättare att plocka ur diskmaskinen efter diskningen.

sv Diskgods

Du kan ta ut besticklådan.

Beroende på utrustningsvariant av din diskmaskin kan du fälla ned sidohyllorna för att på så sätt få mer plats för längre bestick. De främre pinnraderna kan du fälla ned för att kunna placera bredare handtag.

* beroende på utrustningsvariant av din diskmaskin

Hylla \*

Hyllan och utrymmet nedanför kan du använda för små koppar och glas eller för större bestick såsom t.ex. slevar eller uppläggningsbestick. Om du inte behöver hyllan kan fälla upp den.

* Beroende på utrustningsvariant av din diskmaskin kan du ställa in hyllan på tre olika höjder.

Så flyttar du hyllan i höjdled.

1. Ställ hyllan vertikalt och dra uppåt.
2. Snedställ hyllan en aning och skjut den nedåt till önskad höjd (1, 2, eller 3).
3. Snäpp fast hyllan. Hyllan snäpper fast med ett klick.

Vikpinnar \*

* Beroende på utrustningsvariant av din diskmaskin kan du fälla upp vikpinnarna. På så sätt kan du bättre placera kastruller, skålar och glas.

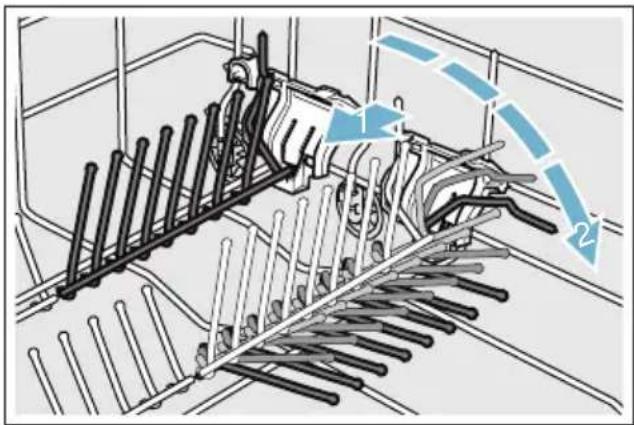

Så här fäller du upp vikpinnarna:

1. Tryck handtaget framåt (1).
2. Fäll upp vikpinnarna (2).

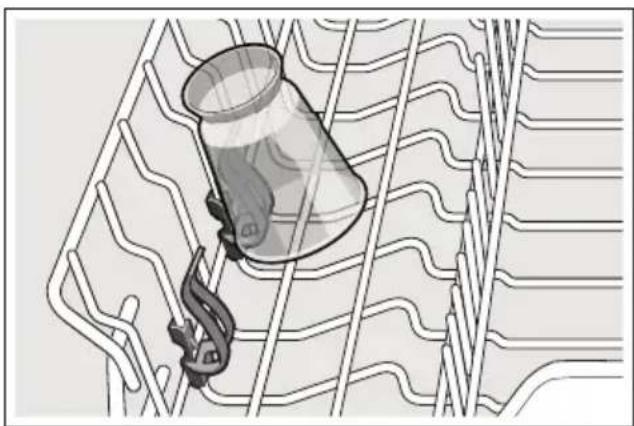

Hållare för småsaker \*

* Beroende på utrustningsvariant av din diskmaskin är den övre diskkorgen utrustad med hållare för småsaker. Med hjälp av dessa kan lätta plastföremål hållas på plats.

* Beroende på utrustningsvariant av din diskmaskin är den övre diskkorgen utrustad med en knivhylla. På knivhyllan kan du lägga långa knivar och andra redskap.

Bakplåtsspolhuvud \*

* beroende på utrustningsvariant av din diskmaskin

Stora plåtar eller galler samt stora tallrikar (gourmettallrikar, pastatallrikar, serveringsfat) kan du rengöra med hjälp av detta spolhuvud.

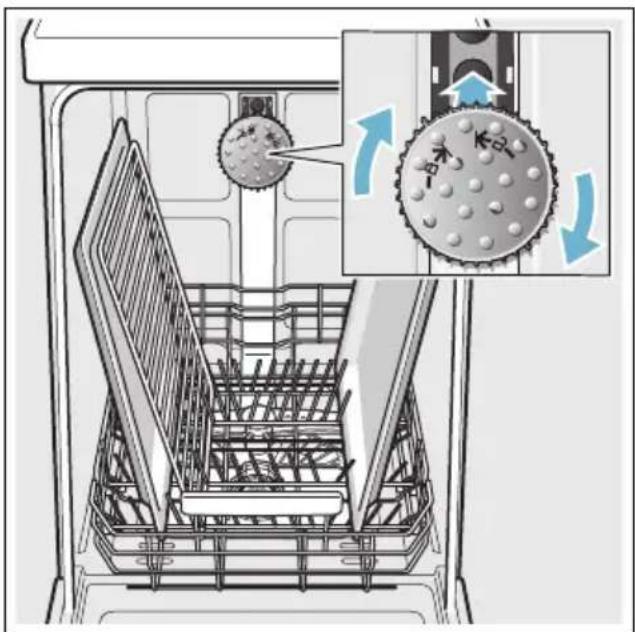

Så sätter du in spolhuvudet:

1. Ta ut överkorgen 22.
2. Sätt in spolhuvudet enligt bilden och vrid åt höger.
   Spolhuvudet har snäppt fast.

Ordna plåtarna enligt bilden (max 2 bakplåtar och 2 galler) för att diskstrålen ska nå alla delar.

Anvisning: Observera att diskmaskinen när den körs alltid måste ha överkorgen 22 eller bakplåtsspolhuvudet på plats.

Plocka ur disk

Det rekommenderas att tömma apparaten underifrån och uppåt. På så sätt förhindrar man att vattendroppar från överkorgen hamnar på diskgodset i under korgen.

Tips: Hett diskgods är ömtåligt för stötar! Låt därför disken vara kvar i diskmaskinen efter programslut tills den svalnat så pass att du kan ta i den utan problem.

Anvisning: Efter programslut kan man fortfarande se vattendroppar i apparatens inre. Detta har ingen som helst inverkan på torkningen av diskgodset.

Ändra korghöjden \*

* beroende på utrustningsvariant av din diskmaskin

Den övre diskkorgen 22 kan vid behov flyttas i höjdled för att man ska få mer plats för högre diskgods i antingen den övre eller den undre diskkorgen.

Apparatshöjd 81,5 cm

Med bestickkorg Överkorg Underkorg

Nivå 1 max ø 22 cm 31 cm

Nivå 2 max ø 24,5 cm 27,5 cm

Nivå 3 max ø 27 cm 25 cm

Med besticklåda Överkorg Underkorg

Nivå 1 max ø 16 cm 31 cm

Nivå 2 max ø 18,5 cm 27,5 cm

Nivå 3 max ø 21 cm 25 cm

Apparateshöjd 86,5 cm

Med bestickkorg Överkorg Underkorg

Nivå 1 max ø 24 cm 34 cm

Nivå 2 max ø 26,5 cm 30,5 cm

Nivå 3 max ø 29 cm 28 cm

Med bestiklåda Överkorg Underkorg

Nivå 1 max ø 18 cm 34 cm

Nivå 2 max ø 20,5 cm 30,5 cm

Nivå 3 max ø 23 cm 28 cm

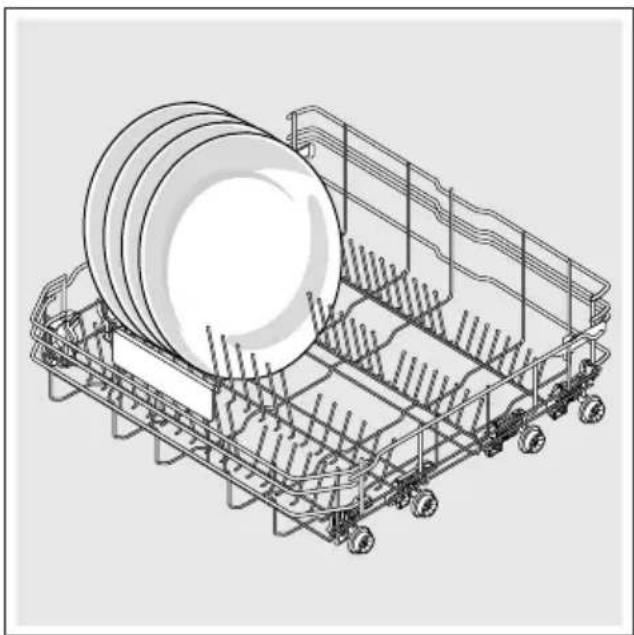

Placera stora tallrikar upp till en diameter om 31/34* cm enligt bilden i den undre diskkorgen [31].

* beroende på utrustningsvariant av din diskmaskin

Övre diskkorg med handtag i sidan

1. Dra ut övre diskkorgen 22.

2. Håll fast övre diskkorgen i övre sidokanten. Detta förhindrar att korgen faller ner med ett ryck vid nästa steg.

3. Sänka övre diskkorgen; tryck båda handtagen till vänster och höger på korgens utsida inåt. Den övre diskkorgen sänks.

1. Lyfta övre diskkorgen; fatta tag i övre kanten på den övre diskkorgen och lyft den.
2. Säkerställ att den övre diskkorgen ligger i samma höjd på båda sidorna.
3. Skjut in övre diskkorgen.

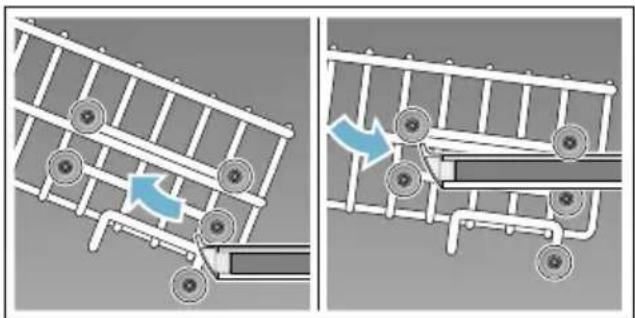

Övre diskkorg med övre och undre hjulpar

1. Dra ut övre diskkorgen 22.
2. Ta ut övre diskkorgen.
3. Häng tillbaka övre diskkorgen på de övre (läge 3) eller undre (läge 1) hjulen.

1. Skjut in övre diskkorgen.

Diskmedel

Du kan använda både disktabletter och pulverdiskmedel eller flytande diskmedel avsedda för diskmaskin, men aldrig handdiskmedel. Beroende på hur smutsig disken är kan du anpassa doseringen av pulver eller flytande diskmedel individuellt. Tabletter innehåller tillräckligt mycket verksamma ämnen för alla diskuppgifter. Moderna effektiva diskmedel har oftast lågalkalisk sammansättning med enzymer. Enzymer reducerar stärkelse och löser upp äggvita. För att ta bort färgfläckar (av t.ex. te eller ketchup) används oftast blekmedel på syrebas.

Anvisning: Om du vill ha ett bra diskresultat måste du ovillkorligen följa anvisningarna på diskmedelsförpackningen! Om du har fler frågor rekommenderar vi dig att kontakta diskmedelstillverkarens kundtjänst.

! Varning

Risk för skada på person och materiella skador om inte säkerhetsanvisningarna beträffande diskmedel- och sköljglansprodukter följs!

Följ alltid säkerhetsanvisningarna beträffande diskmedel- och sköljglansprodukter.

Påfyllning av diskmedel

1. Om diskmedelsfacket 33 fortfarande är stängt, använd läsregel 34 för att öppna det.
2. Fyll på diskmedel i torrt diskmedelsfack 33 (placera disktabletten på tvären, inte på högkant).
3. Dosering: se tillverkarens anvisningar på förpackningen. Använd diskmedelsfackets doseringsindelning. Vanligtvis räcker 20 ml–25 ml vid normalt smutsig disk. Vid användning av disktabletter räcker en tablett.

1. Stäng locket till diskmedelsfacket. Locket snäpper fast med ett klick.

Diskmedelsfacket öppnas automatiskt vid optimal tidpunkt beroende på program. Pulvret eller det flytande diskmedlet fördelar sig i apparaten och löses upp, disktabletten faller ner i uppfångningsskålen för disktabletter och löses där väldoserat upp.

Tips: Vid lätt smutsad disk räcker det i vanliga fall med något mindre mängd diskmedel än det som anges. Lämpliga diskmedel och vårdmedel kan köpas online via vår Internetsida eller via kundtjänst (se baksidan).

Kombidiskmedel

Vid sidan av traditionella diskmedel erbjudas en rad produkter med extrafunktioner. Dessa produkter innehåller förutom diskmedlet ofta också sköljglans och saltersättning (3in1) och allt efter kombination (4in1, 5in1, ...) även ytterligare komponenter såsom t.ex. glasskydd eller glansmedel för rostfritt. Kombidiskmedel fungerar bara upp till en viss hårdhetsgrad (som mest 21°dH). Över denna gräns måste salt och sköljglans tillsättas.

Så snart kombinerade diskmedelsprodukter används, anpassar sig diskprogrammet automatiskt så att alltid det bästa möjliga disk- och torkresultatet uppnås.

Anvisningar

• Om du vill lägga in mer disk efter programstarten får du inte använda uppfångningsskålen för disktabletter 24 som handtag till överkorgen. Disktabletten kan redan finnas där och du kommer i kontakt med den delvis upplösta disktabletten.
  Lägg inga småföremål för diskning i uppfångningsskålen för disktabletten [24]; detta förhindrar jämn upplösning av disktabletten.

• Optimala disk- och torkresultat får du om du använder diskmedel tillsammans med separat användning av salt och sköljglansmedel.

• Vid korta program kan det inträffa att disktabletterna på grund av olika upplösningförhållanden eventuellt inte uppnår den fulla rengöringseffekten och det kan även ouplösta diskmedelsrester bli kvar. Pulverdiskmedel lämpar sig bättre för dessa program.
  Vid programmet "Intensiv" (hos vissa modeller) räcker det med en disktablett. När du använder diskmedel i pulverform kan du skaka ut lite extra diskmedel på innersidan av luckan.

• Även när påfyllningsindikatorn för sköljglans och/eller för salt lyser, går diskprogrammet utan problem när man använder kombinerade diskmedel.
• Vid användning av diskmedel med vattenlösligt skyddshölje: Ta bara i höljet med torra händer och fyll endast diskmedlet i ett absolut torrt diskmedelsfack, annars kan det klibba ihop.
• Om du går över från kombinerade diskmedel till normala diskmedel se till att avhärdaren och sköljglansmängden ställs in på rätt värden.
  ■ Biologiska, ekologiska diskmedel: diskmedelprodukter med beteckningen "bio" eller "eko" använder som regel mindre mängder verksamma ämnen (för miljöns skull) respektive avstår helt och hållet från vissa ingredienser. Rengöringseffekten hos sådana produkter kan emellanåt vara mindre.

Programöversikt

I denna översikt visas det max möjliga antalet program. Hämta motsvarande program och deras anordning från manöverpanelen.

Diskgods Typ av smuts Program Möjliga			extrafunktioner	Programkörning
Kastruller, stekpannor, tåligt diskgods och bestick	Kraftigt vidhäftande, inbrända eller intorkade stärkelse-eller proteinhaltiga matrester		Alla	Intensiv:FördiskningDiskning 70°MellansköljningSköljglanssköljning 65°Torkning
Blandat diskgods och bestick	Lätt intorkade normala matrester		Alla	Sensor-optimerad:Optimeras allt efter nedsmutsningen med hjälp av sensorerna.
Blandat diskgods och bestick	Lätt intorkade normala matrester		Alla	Sparsammaste programmet:FördiskningDiskning 50°MellansköljningSköljglanssköljning 35°Torkning
Blandat diskgods och bestick	Lätt intorkade normala matrester		IntensivzonHalvfull maskinHygienePlusExtratorkningGlanstorkning	Ljudoptimerad:FördiskningDiskning 50°MellansköljningSköljglanssköljning 35°Torkning
Ömtåligt diskgods, bestick, temperaturkänsliga plaster och glas	Svagt vidhäftande färska matrester		IntensivzonVarioSpeedPlusHalvfull maskinExtratorkningGlanstorkning	Särskilt skonsam:FördiskningDiskning 40°MellansköljningSköljglanssköljning 50°Torkning
Blandat diskgods och bestick	Lätt intorkade normala matrester		ExtratorkningGlanstorkning	Tidsoptimerad:Diskning 65°MellansköljningSköljglanssköljningTorkning
Blandat diskgods och bestick	Lätt intorkade normala matrester	Snabb 60°	Alla	Tidsoptimerad: Diskning 60° Mellansköljning Sköljglanssköljning Torkning
Ömtåligt diskgods, bestick, temperatur-känsliga plaster och glas	Svagt vidhäftande färska matrester	Snabb 45°	Extratorkning Glanstorkning	Tidsoptimerad: Diskning 45° Mellansköljning Sköljglanssköljning 50°
Alla typer av diskgods	Kall sköljning, mellandiskning	Fördiskning	Inga	Kall avsköljning Fördiskning
- -		Maskinvård	Inga Maskinvård 70°

Programval

Du kan beroende på typ av disk och typ av smuts välja ett passande program.

Hänvisningar för provningsanstalter

Provningsanstalter får hänvisningarna för jämförande provningar (t.ex. enligt EN60436).

Härvid handlar det om villkoren för genomförande av tester, dock inte om resultat eller förbrukningsvärden.

Förfrågan via e-post till: [e-mail] Nödvändigt är typnummer (E-Nr.) och tillverkningsnummer (FD), som du finner på typskylten 35 på apparatluckan.

Extrafunktioner

* Beroende på utrustningsvariant av din diskmaskin kan du välja olika extrafunktioner 8.

Spara tid

(VarioSpeedPlus) \*

Med funktionen "Spara tid" kan gångtiden beroende på valt diskprogram förkortas med ca 20% till 66%. För att få bästa disk- och torkresultat vid förkortad gångtid höjs vatten- och energiförbrukningen.

Halvfull maskin \*

När du bara har en liten mängd disk (t.ex. glas, koppar, tallrikar), kan du slå på funktionen "Halvfull maskin". Därvid sparas vatten, energi och tid. Fyll på lite mindre mängd diskmedel i diskmedelsfacket än vad som rekommenderas för full maskin.

HygienPlus (HygienePlus) \*

Med denna funktion höjs temperaturerna och förblir förhöjda under extra lång tid för att få en definierad desinficerande effekt. Kontinuerlig användning av denna funktion ger ökad hygienstatus. Idealisk är denna extrafunktion t.ex. för rengöring av skärbrädor eller nappflaskor.

Intensivzon \*

Perfekt för blandat diskgods. Man kan diska kraftigt nedsmutsade kastruller och pannor i underkorgen tillsammans med normalt nedsmutsad disk i överkorgen. Spoltrycket i underkorgen förstärks, vattentemperaturen höjs något.

Extratorkning \*

Tack vare en förhöjd temperatur under sköljglanssköljningen och en längre torkningsfas kan även plastföremål torka bättre. Energiförbrukningen är lätt förhöjd.

Glanstorkning \*

Genom ökning av vattenmängden under sköljningen och förlängning av torkningsfasen undviks fläckar och torkresultatet förbättras. Energiförbrukningen är lätt förhöjd. För funktionen glanstorkning rekommenderas sköljglans (även vid användning av kombinerade diskmedel).

Energy Save \*

Med funktionen "Energy Save" kan vatten- och energiförbrukning sänkas. För bästa disk- och torkresultat förlängs gångtiden.

Använda apparaten

Programdata

Programdata (förbrukningsvärden) hittar du i den kortfattade bruksanvisningen. De avser normala förhållanden och inställd vattenhärdhet H:04. Olika faktorer som påverkar t.ex. vattentemperatur eller vattenledningstryck kan leda till avvikelser.

Ändra inställningar

Diskmaskinen är för din bekvämlighets skull i förväg inställd med bestämda inställningar. Du kan ändra fabriksinställningarna.

Så här ändrar du inställningarna:

1. Slå på PÅ-/AV-omkopplaren 1.
2. Håll knappen setup 3 sec. intryckt i 3 sekunder. I symbolfönstret 4 visas H:0... och set.
3. Tryck på setup 3 sec. för att komma till de olika inställningarna.
4. Gör inställningen med inställningsknapparna + - 5.
5. Håll knappen setup 3 sec. intryckt i 3 sekunder. Inställningsvärdet är lagrat i diskmaskinen.

Tips: Om du ändrar flera inställningar bör du först genomföra alla ändringarna i tur och ordning. Håll sedan knappen setup 3 sec. intryckt i 3 sekunder. Då lagras alla inställningsvärdena i diskmaskinen.

Aquasensor \*

* beroende på utrustningsvariant av din diskmaskin

Aquasensorn är en optisk mätanordning (ljusbarriär) som mäter diskvattnets grumlighet.

Aquasensorn aktiveras beroende på program. Om aquasensorn är aktiv kan "rent" diskvatten användas i nästa diskfas och vattenförbrukningen sänkas med 3-6 liter. Om vattnet däremot är smutsigare pumpas det bort och ersätts av rent vatten. I automatikprogrammen anpassas dessutom temperaturen och gångtiden till smutsighetsgrad.

Zeolit-torkning

Varning

Risk för brännskada vid beröring av utblåsöppningen 26!

Rör aldrig vid utblåsöppningen. Utblåsningsöppningen blir het och dessutom medför varje förändring av densamma kostnader vid behov av service.

Obs!

Se till att insugsöppningen 25 förblir fri och placera inget temperaturkänsligt diskgods över utblåsningsöppningen 26 i nedre diskkorgen längst bak till höger.

Apparaten är utrustad med en zeolit-behållare. Zeolit är ett mineral, som kan lagra och åter avge fukt och värmeenergi.

Under diskningen används denna värmeenergi till torkning av mineralet och för uppvärmning av diskvattnet.

Under torkningsfasen lagras fukt från diskutrymmet i mineralen och värmeenergi frigörs. Denna frigjorda värmeenergi blåses ut i diskutrymmet med torr luft. Därigenom möjliggörs en snabbare och förbättrad torkning.

Dessa processer är mycket energisparande.

Sensorinställning

Programförloppet i auto-programmen optimeras med hjälp av sensorer. Sensorsystemet anpassar programstyrkan hos auto-programmen efter smutsmängden och typen av smuts. Du kan ställa in sensorernas känslighet i 3 steg.

Sensorinställning SE:00: Den här inställningen är optimal för blandat diskgods och stora smutsmängder, men sparar samtidigt energi och vatten.

Sensorinställning SE:01: Den här inställningen anpassar programstyrkan redan vid små smutsmängder så att matrester tas bort effektivt. Energi- och vattenförbrukningen anpassas i motsvarande mån.

Sensoreinstellung 5E:02: Med den här inställningen anpassas programstyrkan till extra besvärliga förhållanden, till exempel kraftigt intorkade matrester. Vi rekommenderar den här inställningen också om du använder biologiska eller ekologiska diskmedel med mindre halter av verksamma ämnen. Energi- och vattenförbrukningen anpassas i motsvarande mån.

Extratorkning

Vid disk med sköljglans arbetar maskinen med högre temperatur och ger därmed ett bättre torkresultat (var försiktig med ömtåligt diskgods!). Disktiden kan då bli något längre. Du kan koppla in extratorkningsfunktionend:01 eller stänga av den d:00.

Auto Power Off (Automatisk avstängning efter programmets slut)

För att spara energi stängs diskmaskinen av 1 minut efter programmets slut. Du kan ändra inställningen.

Följande inställningar är möjliga:

■ P:00: Diskmaskinen stängs inte av automatiskt.
■ P:01: Diskmaskinen stängs av efter 1 minut.
■ P:02: Diskmaskinen stängs av efter 2 timmar.

Anvisning: Tänk på att den invändiga belysningen 20 är släckt vid inställningarna P:01 och P:02. För att tända innerbelysningen måste du trycka på till-/från-kontakten 1.

EmotionLight (Invändig belysning) \*

* beroende på vilken utrustningsvariant din diskmaskin har

EmotionLight 20 är den invändiga belysningen i diskmaskinen. Du kan tända den invändiga belysningen E:01 eller släcka den E:00.

Anvisningar

• Allt efter hur AutoPowerOff är inställd är den invändiga belysningen tänd eller släckt.
  Tänk på att den invändiga belysningen, om den är tänd, släcks automatiskt efter 1 timme om luckan är öppen.

Ändra startprogram

För att driften ska bli miljövänlig är alltid programmet Eco 50° förinställt när maskinen startas. Du kan ändra inställningen "Startprogram". Med inställningen SP:00 visas det senast valda programmet när maskinen startas.

Signalljudstyrka

När du startar eller stänger av diskmaskinen hörs en signalton. Du kan reglera signalljudstyrkan från SL:00 till- SL:03.

Tangentljudstyrka

När du använder diskmaskinen hörs en signalton varje gång du trycker på en knapp. Du kan reglera signalljudstyrkan från 6L:00 till 6L:03. Om du störs av signalen kan du ställa in värdet 6L:00 (knappton av).

Slå på enheten

1. Öppna vattenkranen helt.
2. Slå på PÅ-/AV-omkopplaren 1. För miljövänlig drift är programmet Eco 50° förinställt varje gång maskinen startas. Detta program förblir valt om ingen annan programknapp 2 trycks in.
3. Tryck på START-knappen 7. Programförloppet startar.

Anvisning:

Av ekologiska skäl är programmet Eco 50° förinställt varje gång apparaten startas. Detta skonar miljön och inte minst din plånbok. Programmet Eco 50° är ett synnerligen miljövänligt program. Det är "standardprogrammet" enligt EU-förordningen 1016/2010, som beskriver standardrengöringscykeln för rengöring av normalt smutsat diskgods och den kombinerade energi- och vattenförbrukningen för rengöring av denna typ av diskgods på mest effektiva sätt.

Indikator för resterande tid

Om detta alternativ väljs visas återstående programtid i indikatorfönstret 4.

Gångtiden bestäms under programmet beroende på vattentemperaturen och diskmängden såväl som graden av nedsmutsning och kan variera (beroende på valt program).

Välja starttid \*

* beroende på vilken utrustningsvariant din diskmaskin har

Du kan flytta fram programstarten upp till 24 timmar.

Så här ställer du in starttiden:

1. Slå på PÅ-/AV-omkopplaren 1.
2. Tryck på Tidsförval 6 - eller +. Symbolfönstret 4 visar 00h:00m.
3. Tryck upprepade gånger på knappen Välja starttid 6 - eller +tills önskad tid visas.
4. Tryck på START-knappen 7. Välja starttid är aktiverat.
5. Du kan ta bort tidsförvalet genom att trycka flera gånger på 6 - eller + tills symbolfönstret visar 4 00h:00m.

Programslut

Programmet har slutförts när symbolfönstret 4 isar 00h:00m.

Slå av enheten

Kort tid efter programslut:

1. Slå av PÅ-/AV-omkopplaren 1.
2. Stäng vattenkranen (gäller ej för maskiner med Aqua-Stop).
3. Ta ut disken när den svalnat.

Anvisning: Låt apparaten kylas av något efter programslut innan du öppnar den. På så vis undviker du att ånga kommer ut och på lång sikt förorskar skador på snickerierna.

Avbryta program

Obs!

Genom expansion (övertryck) kan maskinens lucka gå upp och/eller vatten komma ut! Om maskinens lucka öppnats vid varmvattenanslutning eller uppvärmd maskin, låt alltid först maskinens lucka stå på glänt några minuter och stäng den därefter.

1. Slå av PÅ-/AV-omkopplaren 1. Ljusindikatorerna slocknar. Programmet ligger kvar i minnet
2. För att fortsätta programmet, slå på PÅ-/AV-omkopplaren 1.

Avbryta program (Reset)

1. Tryck på START-knappen 7 i ca 3 sekunder. I symbolfönstret 4 visas värdet 00h:0 lm. Programförloppet tar omkring 1 minut. I symbolfönstret 4 visas värdet 00h:00m.

2. Tryck på till-/från-kontakten 1.

Programbyte

Efter att ha tryckt på START-knappen 7 är det inte möjligt att byta program. Ett programbyte är endast möjligt via Avbryta program (Reset).

2 Rengöring och underhåll

Med en regelbunden kontroll och underhåll av din apparat minskar risken för fel. Detta spar tid och energi.

Diskmaskinens allmäntillständ

* Din diskmaskins innerutrymme är i stort sett självrengörande. För att avlägsna avlagringar förändrar din diskmaskin regelbundet automatiskt programförloppet (till exempel ökning av disktemperaturen). Detta leder till högre förbrukningsvärden i detta programförlopp.
* beroende på vilken utrustningsvariant din diskmaskin har

Om du ändå hittar avlagringar i diskmaskinens innerutrymme, avlägsna dessa avlagringar så här:

1. Fyll diskmedelsfacket 33 med diskmedel.
2. Välj programmet med den högsta temperaturen.
3. Starta programmet utan disk.

Varning

Risk för ohälsa på grund av klorhaltiga diskmedel!

Använd alltid diskmedel utan klor.

Anvisningar

■ För rengöring av maskinen, använd endast rengöringsmedel speciellt anpassade för detta ändamål.
■ Torka regelbundet av lucktätningarna med en fuktig trasa och lite diskmedel. På så sätt förblir lucktätningen ren och hygienisk.
Låt luckan stå på glänt vid längre stilleståndstider. Därigenom kan ingen oangenäm lukt bildas.
■ Rengör aldrig diskmaskinen med ångrengöring. Tillverkaren ansvarar inte för följdskador.
■ Torka regelbundet av diskmaskinens front och manöverpanelen med en fuktig trasa och lite diskmedel.
■ Undvik svampar med sträv yta och skavande rengöringsmedel. Dessa repar ytan.
■ Undvik trasor i svampmaterial på diskmaskiner med front i rostfritt stål eller skölj dem flera gånger noggrant före första användning. Detta förhindrar korrosion.

Maskinvård

Maskinvård är i kombination med vanliga medel för maskinvård det det lämpliga programmet för vård av din diskmaskin. Avlagringar, som t.ex. fett och kalk, kan leda till störningar i din diskmaskin. För att undvika störningar och reducera luktbildning rekommenderar vi att diskmaskinen rengörs regelbundet.

* Så snart indikatorn för maskinvård lyser på manöverpanelen eller rekommendation ges på frontdisplayindikatorn bör maskinvård genomföras utan disk. När du har genomfört maskinvården släcks indikatorn på manöverpanelen.

Om din diskmaskin inte har någon minnesfunktion, följ bruksanvisningarna på medlet för maskinvård.

sv Rengöring och skötsel

Anvisningar

■ Avläsna grovt smuts inne i maskinen med en fuktig trasa.
■ Genomför programmet tillsammans med ett medel för maskinvård utan disk.
■ Använd ett speciellt medel för maskinvård och inget diskmedel.
- Beakta säkerhetsanvisningarna och bruksanvisningarna på förpackningarna till medlet för maskinvård
* Efter tre diskningar släcks indikatorn på manöverpanelen automatiskt även om du inte har genomfört maskinvården.

* beroende på utrustningsvariant av din diskmaskin

Specialsalt och sköljglans

Fyll på specialsalt och/eller sköljglans så snart påfyllningsindikatorerna i manöverpanelen 11 och 9 lyser.

Filter

Filtren 29 fängar upp grova föroreningar i diskvattnet så att de inte kommer in i pumpen. Dessa föroreningar kan ibland täppa till filtren.

1. Kontrollera efter varje diskning att inga föremål finns kvar i filtren.
2. Vrid loss filtercylindern enligt bilden och ta ut filtersystemet.

1. Avlägsna eventuella rester och rengör silarna under rinnande vatten.
2. Sätt tillbaka filtersystemet i omvänd ordning och se till att pilmarkeringarna efteråt står mitt emot varandra efter stängning.

Spolarmar

Kalk och föroreningar från diskvattnet kan blockera spolarmarnas 23 och 27 munstycken och lagren.

1. Kontrollera att spolarmarnas munstycken inte är igensatta.
2. Skruva loss övre spolarmen 23 (1) och dra av den nedåt (2).
3. Dra av den undre spolarmen 27 uppåt.

1. Rengör spolarmarna under rinnande vatten.
2. Sätt tillbaka eller skruva fast spolarmarna.

Fel, vad göra?

Av erfarenhet vet vi att du själv kan åtgärda många fel som uppstår vid daglig användning. Tack vare detta behöver du inte vänta på att felet ska åtgärdas. I följande översikt hittar du möjliga orsaker till fel samt hjälpsamma råd om hur felen ska avhjälpas.

Anvisning: Om apparaten under diskningens gång av oklara skäl skulle stanna eller inte starta, utför först funktionen Avbryta program (Reset) → "Använda apparaten" på sidan 30.

Varning

Reparationer som inte utförts på ett sakkunnigt sätt eller med andra än originalreservdelar kan orsaka betydande skada och innebära fara för användaren!

Låt alltid fackfolk utföra reparationer. Om något behöver bytas ut, använd alltid originalreservdelar.

sv Fel, vad göra?

Avloppspump

Grove matrester eller främmande föremål som filtren inte lyckat stoppa kan blockera avloppspumpen. Diskvattnet står sedan över filtren.

Varning

Risk för skärsår!

Vassa och spetsiga föremål eller glasskärvor kan blockera avloppspumpen.

Avlägsna alltid främmande föremål försiktigt.

Så rengör du avloppspumpen:

1. Koppla bort diskmaskinen från elnätet.
2. Ta ut över- 22 och underkorgen 31.
3. Montera bort silen 29.
4. Ös ut vattnet, ta ev. en svamp till hjälp.

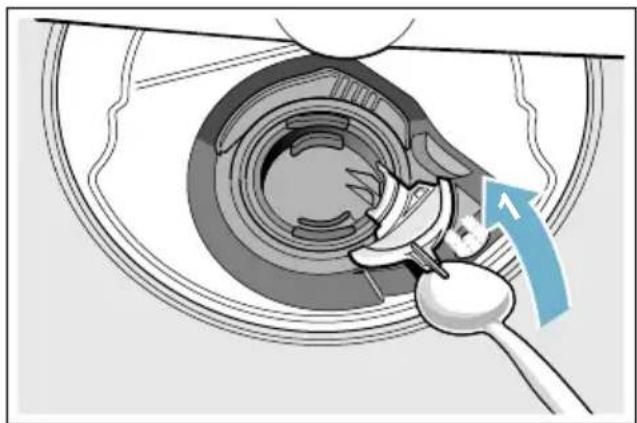

5. Lossa pumplocket (såsom avbildat) med hjälp av en sked. Fatta om pumplocket i öglan och lyft det snett inåt (1). Ta bort hela locket.

1. Kontrollera om det finns främmande föremål i vinghjulet och avlägsna dem i förekommande fall.

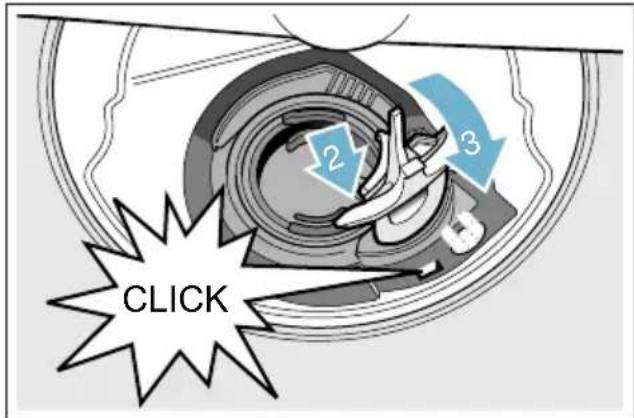

2. Sätt pumplocket i sitt ursprungliga läge (2) och snäpp fast det genom att trycka nedåt (3).

1. Bygg in filtren.
2. Sätt tillbaka korgarna.

Felsökningstabell

Fel Orsak Åtgård
Indikatorn "Kontrollera vattentillförsel" lyser.	Tilloppsslangen böjd. Dra tilloppsslangen så att den inte böjs.
	Vattenkranen är stängd. Öppna vattenkranen.
	Vattenkranen har fastnat eller är igenkalkad.	Öppna vattenkranen.Vattenflödet med öppen vattentillförsel måste vara minst 10 l/min.
	Filtret vid vattentillförseln är igentäppt.	Stäng av maskinen och dra ut stickkontakten ur vägguttaget. Stäng vattenkranen. Lossa vattenanslutningen.
		Rengör filtret i tilloppsslangen. Skruva tillbaka vattenanslutningen. Kontrollera tätheten. Återställ strömförsörjningen.Starta maskinen.
Felkoden E:07 lyser. Insugningsöppningen (på maskinens högra insida) är täckt av diskgods.		Placera diskgodset så att insugningsöppningen är fri.
Felkoden E:12 lyser. Värmeelementet är igenkalkat eller nedsmutsat.		Rengör maskinen med rengöringsmedel avsett för diskmaskiner eller avkalka den. Använd diskmaskinen med avhärdare och kontrollera inställningen.→ "Avhärdare/Specialsalt" på sidan 14
Felkoden E:14 lyser.	Vattenskyddssystemet aktiverat.	Stäng vattenkranen.Kontakta kundtjänst och ange felkod.
Felkoden E:15 lyser.
Felkoden E:16 lyser. Ständigt vattentillopp.
Felkoden E:22 lyser.	Filtren 29 nedsmutsade eller igentäppta.	Rengör filtren. → "Filter" på sidan 36
* beroende på vilken utrustningsvariant din diskmaskin har
Fel Orsak Åtgärd
Felkoden E:24 lyser. Avloppsslangen igentäppt eller böjd.	Dra slangen så att den inte är böjd, avlägsna rester vid behov.
	Vattenlåsanslutningen fortfarande stängd.	Kontrollera vattenlåsanslutningen och öppna vid behov.
	Locket till avloppspumpen löst. Snäpp fast locket ordentligt. → "Avloppspump" på sidan 38
Felkoden E:25 lyser. Avloppspumpen blockerad eller avloppspumpens lock har inte snäppt fast.	Rengör pumpen och snäpp fast locket riktigt. → "Avloppspump" på sidan 38
Felkoden E:27 lyser.	Nätspänningen för låg.	Inget maskinfel, låt testa nätspänning och elinstallation.
En annan felkod visas i sifferindikatorn.(E:01 till E:30)	Förmodligen har ett tekniskt fel uppstått.	Stäng av maskinen med PÅ/AV-omkopplaren 1. Starta maskinen på nytt efter en kort stund. Skulle problemet uppträda igen, stäng vattenkranen, dra ut stickkontakten. Kontakta kundtjänst och ange felkod.
I sifferindikatorn 4 visas L eller H.*	Inget fel! Se TurboSpeed 20 min i kapitlet "Programöversikt". *
Påfyllningsindikatorn för salt 11 och/eller sköljglans 9 lyser.	Sköjglans saknas. Fyll på sköljglans.
	Salt saknas. Fyll på specialsalt.
	Sensorn registrerar inte salttabletter.	Använd annat specialsalt.
Påfyllningsindikatorn för salt 11 och/eller sköljglans 9 lyser inte.	Påfyllningsindikatorn är avstängd.	Aktivering/deaktivering (se kapitlet "Avhärdaren/specialsalt" → Sidan 14 eller "Sköljglans").
	Det finns ännu tillräckligt med specialsalt/sköljglans.	Kontrollera påfyllningsindikator, fyllnadsgraden.
Vatten blir kvar i maskinen efter programslut.	Filtersystemet eller området under filtren 29 är igentäppt.	Rengör filtren och området under filtren .
	Programmet har ännu inte avslutats.	Invänta programslut eller genomför Reset.
* beroende på vilken utrustningsvariant din diskmaskin har
Diskgodset ej torrt. Ingen eller för lite sköljglans i behållaren.		Fyll på sköljglans.
	Ett program utan torkning har valts.	Välj ett program med torkning.→ "Programöversikt" på sidan 27
	Vattenansamling i fördjupningar av diskgods och bestick.	Beakta snedställning vid insättning, placera om möjligt berört diskgods snett.
	Det använda kombinerade diskmedlet ger dåligt torkeffekt.	Använd andra kombinerade diskmedel med bättre torkeffekt. Ytterligare användning av sköljglans ökar torkeffekten.
	Extratorkning för att öka torkningen har inte aktiverats.	Aktivera extratorkning. → "Använda apparaten" på sidan 30
	Diskgodset har tagits ut för tidigt eller torkningen var ännu inte avslutad.	Invänta programslut resp. ta ut diskgodset först 30 minuter efter programslut.
	Det använda eko-sköljglansmedlet har begränsad torkeffekt.	Använd märkessköljglans. Ekologiska produkter kan ha begränsad verkan.
Diskgods av plast ej torrt. Speciella egenskaper hos plast. Plast har mindre värmelagringsförmåga och torkar därför sämre.
Bestick ej torra. Besticken ofördelaktigt placerade i bestickkorgen.		Stoppa om möjligt ner ett bestick i sänder, undvik kontaktställen.
Maskinens innerväggar våta efter diskning.	Inget maskinfel. På grund av torkningsprincipen"kondensationstorkning" är vattendroppar i behållaren fysikaliskt betingade och önskvärda. Fuktigheten i luften kondenserar på innerväggarna, rinner iväg och pumpas ut.

* beroende på vilken utrustningsvariant din diskmaskin har

sv Fel, vad göra?

Fel Orsak Åtgärd
Matrester på diskgodset. Diskgodset står för tätt, diskkorgen överfull.		Placera diskgodset så att det finns tillräckligt med fritt utrymme och att vattenstrålarna kan nå diskgodset. Undvik kontaktställen.
	Spolarmsrotationen förhindrad. Placera diskgodset så att spolarmarnas rotation inte hindras.
	Spolarmsmunstyckena igentäppta.	Rengör spolarmsmunstyckena. → "Rengöring och skötsel" på sidan 34
	Filtren [29] nedsmutsade.	Rengör filtren. → "Rengöring och skötsel" på sidan 34
	Filtren [29] felaktigt insatta och/eller har inte snäppt fast.	Sätt in filtren rätt och snäpp fast dem.
	Ett för svagt diskprogram har valts.	Välj ett starkare diskprogram. Höj sensorernas känslighet.
	Diskgodset allför noga avsköljt före diskning; därför beslutar sig sensorsystemet för ett svagt programförlopp. Besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset före diskning. Avlägsna bara stora matrester. Höj sensorernas känslighet. Programrekommendation Eco 50° eller Intensiv.
	Höga smala kärl sköljs inte tillräckligt i maskinens hörnområden.	Ställ inte höga smala kärl för snett och inte i hörnområdena.
	Överkorg [22] inte inställd på samma höjd på höger och vänster sida.	Ställ in överkorgen på samma höjd med spakar på sidorna.
Matrester på diskgodset vid pausfunktion. *	Diskgodset har lagts in för sent. Avbryt diskprogrammet bara i inledningsskedet för att lägga in mer diskgods.
* beroende på vilken utrustningsvariant din diskmaskin har
Fel Orsak Åtgård
Diskmedelsrester Locket till diskmedelsfacket [33] blockerat av diskgods, därför öppnas inte locket helt.		Diskgods får inte stå över uppfångningsskålen för disktabletter [24]. Detta kan blockera locket till diskmedelsfacket så att det inte öppnas helt och hålllet. → "Övre diskkorg" på sidan 18Placera inget diskgods eller doftgivare i uppfångningsskålen för disktabletter.
		Locket till diskmedelsfacket [33] blockeras av en disktablett.
		Disktabletter har använts i snabb-eller kortprogrammet.Diskmedlets upplösningstid uppnås inte med det valda kortprogrammet.
		Vid längre lagringstid minskas diskeffekten och förmågan att lösas upp eller också klumpar sig diskmedlet.
Vattenfläckar på plastföremål.	Att det bildas droppar på plastytan kan av fysikaliska orsaker ej undvikas. Efter avtorkning syns vattenfläckar.	Använd ett starkare program (med vattenutbyte).Beakta snedställning vid placering.Använd sköljglans.Höj vid behov avhärdningsinställningen.
Avtorkningsbara eller vattenlösliga beläggningar i behållaren eller på luckan.	Ämnen i diskmedlet avlagras. Dessa beläggningar kan för det mesta inte avlägsnas på kemisk väg (maskinrengöringsmedel, ...).	Byt diskmedelsmärke.Rengör maskinen mekaniskt.
	Vid "vit beläggning" på botten av behållaren är avhärdaren inställd på gränsen till fel värde.	Höj avhärdningsinställningen och byt vid behov diskmedel.
	Saltbehållarens lock [28] är inte stängt.	Stäng saltbehållarens lock ordentligt.
	Gäller bara glas: Begynnande glaspest kan bara torkas bort skenbart.	Se "Skador på glas och porslin" → Sidan 18.

* beroende på vilken utrustningsvariant din diskmaskin har

Fel Orsak Åtgård
Vita beläggningar som är svåra att avlägsna på diskgods, behållare eller lucka.	Ämnen i diskmedlet avlagras. Dessa beläggningar kan för det mesta inte avlägsnas på kemisk väg (maskinrengöringsmedel, ...).	Byt diskmedelsmärke. Rengör maskinen mekaniskt.
	Hårdhetsområdet felinställt eller vattenhärdhet större än 50 °dH (8,9 mmol/l).	Ställ in avhärdaren enligt bruksanvisningen eller fyll på salt.
	3-i-1 diskmedel eller ekologiska diskmedel är inte tillräckligt effektiva.	Ställ in avhärdaren enligt bruksanvisningen eller använd separata medel (märkesdiskmedel, salt, sköljglans).
	Underdosering av diskmedel. Höj diskmedelsdosering eller byt diskmedel.
	Ett för svagt diskprogram har valts.	Välj ett starkare diskprogram.
Te- eller läppstiftsfläckar på diskgodset.	För låg disktemperatur. Välj ett program med högre disktemperatur.
	För liten mängd eller olämpligt diskmedel.	Fyll på lämpligt diskmedel med rätt dosering.
	Diskgodset allför noga avsköljt före diskning; därför beslutar sig sensorsystemet för ett svagt programförlopp. Besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset före diskning. Avlägsna bara stora matrester. Höj sensorernas känslighet. Programrekommendation Eco 50°
Färgade (blå, gula, bruna) beläggningar till sådana som ej kan avlägsnas, i maskinen eller på diskgods av rostfritt stål.	Beläggning från ämnen i grönsaker (t.ex. från kål, selleri, potatis, nudlar, ...) eller i kranvattnet (t.ex. mangan).	Delvis möjlig att avlägsna med maskinrengöringsmedel eller med mekanisk rengöring. Beläggningar är ur hälsosynpunkt ofarliga.
	Beläggning av metalliska beständsdelar på diskgods av silver eller aluminium.	Delvis möjlig att avlägsna med maskinrengöringsmedel eller med mekanisk rengöring.
Färgade (gula, orange, bruna) avlagringar som lätt kan avlägsnas i innerutrymmet (företrädesvis i bottenområdet).	Beläggning av ämnen i matrester och i kranvattnet (kalk), "tvålartad".	Undersök avhärdarens funktion (fyll på specialsalt) resp. aktivera avhärdning vid användning av kombinerade diskmedel (disktabletter).
Missfärgning av plastdetaljer inuti maskinen.	Plastdetaljer inuti diskmaskinen kan missfärgas under diskmaskinens livstid.	Missfärgningar är normala och påverkar inte diskmaskinens funktion.

* beroende på vilken utrustningsvariant din diskmaskin har

Fel Orsak Åtgård
Missfärgning av plastföremål.	För låg disktemperatur. Välj ett program med högre disktemperatur.
	Diskgodset alltför noga avsköljt före diskning; därför beslutar sig sensorsystemet för ett svagt programförlopp. Besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset före diskning.Avlägsna bara stora matrester.Höj sensorernas känslighet.Programrekommandation Eco 50°
Ränder som kan avlägsnas på glas, glas med metalliskt utseende och bestick.	För mycket sköljglans. Ställ in sköljglansmängd på lägre läge.
	Ingen sköljglans påfylld eller för låg inställning.	Fyll på sköljglans och kontrollera doseringen (rekommenation läge 4–5).
	Diskmedelsrest i programavsnittet Sköljglanssköljning. Locket till diskmedelsfacket blockeras av diskgods (locket öppnas inte helt).	Locket till diskmedelsfacket får inte blockeras av diskgods.Placera inget diskgods eller doftgivare i uppfängningsskålen för disktabletter.
	Diskgodset alltför noga avsköljt före diskning; därför beslutar sig sensorsystemet för ett svagt programförlopp. Besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset före diskning.Avlägsna bara stora matrester.Höj sensorernas känslighet.Programrekommandation Eco 50°C
Begynnande eller redan befintlig, irreversibel (icke omvändbar) glasgrumling.	Glasen är inte diskmaskinsäkra, endast lämpliga för maskindisk.	Använd diskmaskinsäkra glas.Undvik lång ångfas (tid efter diskningens slut).Använd diskning med lägre temperatur.Ställ in avhärdaren enligt vattnets hårdhet (vid behov ett lägre läge).Använd diskmedel med glasskyddskomponent.
Rostfläckar på besticken.	Besticken inte tillräckligt rostbeständiga. Knivblad drabbas ofta starkare.	Använd rostbeständiga bestick.
	Bestick rostar också om redan rostiga föremål diskas samtidigt (kastrullhandtag, skadade diskkorgar etc.).	Diska inga rostiga föremål.
	Salthalten i diskvattnet för hög, eftersom locket till saltbehållaren inte vridits igen ordentligt eller också har salt spillts vid saltpåfyllningen.	Stäng locket till saltbehållaren ordentligt eller ta bort utspillt salt.

* beroende på vilken utrustningsvariant din diskmaskin har

Fel Orsak Åtgård
Det går inte att starta eller manövrera maskinen.	Funktionsbortfall. Skilj maskinen från elnätet; dra ut stickkontakten ur vägguttaget eller stäng av säkringen. Vänta minst 5 sekunder, anslut sedan maskinen till elnätet.
Maskinen startar inte. Trasig säkring i elskåpet. Kontrollera säkringen.
	Nätkabeln sitter inte i vägguttaget.	Säkerställ att nätkabeln sitter ordentligt fast på maskinens baksida och i vägguttaget. Kontrollera att vägguttaget fungerar.
	Maskinluckan inte helt stängd. Stäng luckan.
	Pausfunktionen är aktiv. * Tryck på Start-knappen [7]. *
Programmet startar av sig självt.	Programslutet har inte inväntats. Genomför en återställning.
Luckan kan endast öppnas med svårighet.	Barnsäkringen är aktiverad. Slå av barnsäkringen.
Det går inte att stänga luckan.	Lucklåset har slagit om. Stäng luckan med förhöjd kraftinsats.
	Luckan kan inte öppnas på grund av inbyggnaden.	Kontrollera inbyggnaden av maskinen: Luckan eller inbyggnadsdelar får inte stöta i vid stängning.
Det går inte att stänga locket till diskmedelsfacket.	Diskmedelsfacket eller lockstyrningen är blockerade av fastklibbade diskmedelsrester.	Avlägsna diskmedelsrester.
Diskmedelsrester i diskmedelsfacket [33] eller i uppfångningsskålen för disktabletter [24].	Spolarmar blockerade av diskgods, därför sköljs inte diskmedlet ut.	Se till att spolarmarna kan rotera fritt.
	Diskmedelsfacket var fuktigt när diskmedel fylldes på.	Fyll endast på diskmedel i torrt diskmedelsfack.
Maskinen stannar i programmet, eller programmet gör uppehåll.	Luckan inte helt stängd. Stäng luckan.
	Placera inget diskgods eller doftgivare i uppfångningsskålen för disktabletter.Överkorgen trycker mot luckans insida och förhindrar en säker luckstängning.	Kontrollera om bakre väggen blivit intryckt genom t.ex. vägguttag eller ej demonterade slanghållare.
	Ström- och/eller vattentillförsel avbruten.	Återställ ström- och/eller vattentillförsel.
Stötljud från påfyllningsventilerna.	Beror på installationen i byggnaden, inget maskinfel. Påverkar inte maskinens funktion.	Kan ej åtgärdas.
* beroende på vilken utrustningsvariant din diskmaskin har
Stötljud eller slamrande ljud.	Spolarmen slår i diskgodset, diskgodset ej placerat på rätt sätt.	Placera diskgodset så att spolarmarna inte slår i diskgodset.
	Om det finns lite diskgods i maskinen träffar vattenstrålarna direkt på diskmaskinens behållare.	Fyll på mer diskgods eller fördela diskgodset jämnare i maskinen.
	Lätt diskgods rör sig vid diskningen.	Placera lätt diskgods på ett stadigt sätt.
Ovanligt mycket lödder. Handdiskmedel i behållaren för sköljglans.		Fyll omgående behållaren för sköljglans med sköljglans.
* beroende på vilken utrustningsvariant din diskmaskin har

Kundtjänst

Vänd dig till din kundtjänst om du inte lyckas åtgärda felet. Vi hittar alltid en passende lösning också för att undvika onödiga besök av servicetekniker. Kontaktuppgifter för närmaste kundtjänstställe hittar du på baksidan av denna bruksanvisning eller i bifogade förteckning över kundtjänstställen. Vid kontakt, ange typnummer (E-Nr. = 1) och tillverkningsnummer (FD = 2) som du finner på typskylten 35 på apparatluckan.

Lita på tillverkarens kompetens.

Kontakta oss. På så sätt garanteras det att reparationen utförs av utbildade servicetekniker som har tillgång till originalreservdelar för din hushållsapparat.

* beroende på utrustningsvariant av din diskmaskin

Installation och anslutning

För att säkra en användning i vederbörlig ordning måste diskmaskinen anslutas på rätt sätt (av en fackman). Data för tillopp och avlopp samt de elektriska anslutningsvärdena måste motsvara de krävda kriterierna som de är nedskrivna i följande avsnitt och i monteringsanvisningen.

Vid installationen, tänk på att utföra arbetsstegen i rätt ordning:

1. Kontroll vid leveransen
2. Placering
3. Avloppsanslutning
4. Dricksvattenanslutning
5. Elektrisk anslutning.

Leveransomfattning

Har du anmärkningar, kontakta återförsäljaren där du köpt apparaten eller vår kundtjänst.

Diskmaskin
Bruksanvisning
■ Monteringsanvisning
■ Kortfattad bruksanvisning*
Garanti*
■ Monteringsmaterial
- Ångskydd*
Gummiskydd*
Nätkabel

* beroende på utrustningsvariant av din diskmaskin

Beakta säkerhetsanvisningarna under → "Vid installation" på sidan 6.

Leverans

Din diskmaskin har genomgått en noggrann funktionskontroll på fabriken. Därifrån återstår små vattenfläckar. De försvinner efter första diskningen.

Tekniska data

■ Vikt: Maximalt 60 kg.
■ Spänning: 220–240 V, 50 Hz eller 60 Hz.
■ Anslutningsvärde: 2000 - 2400 W.
■ Säkring: 10/16 A (UK 13 A).
■ Effektförbrukning: av (Po)* 0,50 W. inte av (standby) (PI)* 0,50 W. *enligt förordningarna (EU) Nr. 1016/2010 och 1059/2010. Extrafunktioner och inställningar kan öka effektförbrukningen.
■ Vattentryck: minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar). Vid högre vattentryck: Koppla en tryckreduceringsventil framför apparaten.
■ Vattentillförsel: Minimum 10 liter/minut.
■ Vattentemperatur: Kallvatten. Vid varmvatten: Maximal temperatur 60 °C.
■ Kapacitet: 12–15 kuvert (beroende på utrustningsvariant av din diskmaskin)

Uppställning

Nödvändiga inbyggnadsmått framgår av monteringsanvisningen. Ställ apparaten vågrätt med hjälp av de ställbara fötterna. Se till att den står stadigt.

■ Underbyggnads- och integrerade apparater som senare upställs som fristående apparater, måste säkras så att de inte kan tippa, t.ex. genom att man skruvar fast dem i väggen eller genom att man bygger in dem under en genomgående arbetsskiva, som är fastskruvad i angränsande skåp.
- Apparaten kan utan vidare byggas in mellan trä- och plastväggar i en bänkrad.

Avloppsanslutning

1. Se monteringsanvisningen för nödvändiga arbetssteg. Montera i förekommande fall vattenlås med avloppsmuff.
2. Anslut avloppsslangen med hjälp av bifogade delar till vattenlåsets avloppsmuff. Se till att avloppsslangen inte viks, kläms, förändras eller trasslar in sig och att inget täcklock i avloppet förhindrar avloppsvattnet från att rinna ut!

Dricksvattenanslutning

1. Anslut dricksvattenanslutningen till vattenkranen enligt monteringsanvisningen med hjälp av bifogade delar. Se till att dricksvattenanslutningen inte viks, kläms eller trasslar in sig.
2. När man byter ut apparaten måste man alltid använda en ny vattentilloppsslang.

Vattentryck:

minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar).

Vid högre vattentryck:

Koppla en tryckreduceringsventil framför apparaten.

Vattentillförsel:

Minimum 10 liter/minut.

Vattentemperatur:

Kallvatten.

Vid varmvatten:

Maximal temperatur 60 °C.

Varmvattenanslutning \*

* beroende på utrustningsvariant av din diskmaskin

Diskmaskinen kan anslutas till kall- eller varmvatten upp till max. 60 °C. Varmvattenanslutning rekommenderas vid tillgång till energimässigt fördelaktig varmvattenberedning och lämplig installation, t.ex. en solvärmeanläggning med cirkulationsledning. Därigenom sparas energi och tid. Med inställningen "Varmvatten" kan du anpassa diskmaskinen optimalt för användning med varmvatten. Då rekommenderas en vattentemperatur (temperaturen på det inkommande vattnet) på minst 40 °C och högst 60 °C. Varmvattenanslutning rekommenderas inte om vattnet bereds i en elektrisk varmvattenberedare.

Så här ändrar du inställningen Varmvatten:

1. Slå på PÅ-/AV-omkopplaren 1.

2. Håll knappen setup 3 sec. intryckt i 3 sekunder. I symbolfönstret 4 visas värdet H:0... och set.

3. Tryck flera gånger på setup 3 sec. tills det fabriksinställda värdet A:00 visas i symbolfönstret 4.

4. Gör inställningen med inställningsknapparna + - 5.

5. Håll knappen setup 3 sec. intryckt i 3 sekunder. Inställningsvärdet är lagrat i diskmaskinen.

Elektrisk anslutning

■ Apparaten får endast anslutas till växelström från 220 V till 240 V och 50 Hz eller 60 Hz via ett jordat vägguttag installerat enligt gällande föreskrifter. Se typskylten 35 beträffande erforderlig säkring.
Vägguttaget måste finnas nära apparaten och vara lätt tillgängligt även efter inbyggnaden. När stickkontakten inte är lätt tillgängligt efter inbyggnaden, måste det för att uppfylla tillämpliga säkerhetsföreskrifter finnas en allpolig brytare med minst 3 mm kontaktöppning.
- Ändringar i anslutningen får endast utföras av fackmän.
En förlängning av nätanslutningskabeln får endast köpas via kundtjänst.
- Vid användning av jordfelsbrytare får endast sådana med tecknet användas. Endast dessa jordfelsbrytare uppfyller gällande föreskrifter.
■ Apparaten är utrustad med ett vattensäkerhetssystem. Observera att detta endast fungerar vid ansluten strömförsörjning.

Demontering

Beakta även här ordningen av arbetsstegen:

1. Avskilj apparaten från elnätet.
2. Stäng vattenkranen.
3. Lossa avlopps- och dricksvattenanslutningen.
4. Lossa fastsättningsskruvarna till möbeldelarna.
5. Demontera sockeln om sådan finns.
6. Dra ut apparaten och dra därvid försiktigt med slangen.

Transport

Töm diskmaskinen och säkra lösa delar.

Maskinen måste tömmas på följande sätt:

1. Öppna vattenkranen.
2. Slå på PÅ-/AV-omkopplaren 1.
3. Välj programmet med den högsta temperaturen. I symbolfönstret 4 visas den beräknade programtiden.
4. Tryck på START-knappen 7. Programmförloppet startar.
5. Håll efter cirka 4 minuter START-knappen 7 intryckt i omkring 3 sekunder. I symbolfönstret 4 visas värdet 00h:0 lm. Programförloppet tar cirka 1 minut. I symbolfönstret 4 visas värdet 00h:00m.
6. Slå av PÅ-/AV-omkopplaren 1.
7. Stäng vattenkranen, lossa tilloppsslangen och låt vattnet rinna ut.

Anvisning: Transportera endast diskmaskinen upprätt så att inget restvatten kan komma in i maskinens styrutrustning och leda till felaktigt programförlopp.

Frostsäkerhet

Om apparaten står i ett utrymme där det finns risk för frost (t.ex. i en sommarstuga), måste apparaten tömmas helt och hålet (se Transport).

Rätt till ändringar förbehålles.

AQUA-STOP-löfte

SV

(bortfaller vid maskiner utan Aqua-Stop)

Utöver vanliga åtaganden enligt köpeavtalet och utöver vår apparatgaranti ersätter vi enligt följande villkor:

1. Uppstår vattenskada till följd av fel i Aqua-Stop-systemet, ersätter vi skadorna för privata brukare. För att garantera vattensäkerheten måste diskmaskinen anslutas till elnätet.
2. Detta ansvarslöfte gäller under maskinens hela livslängd.
3. En förutsättning för att löftet ska gälla är att maskin med Aqua-Stop är rätt installerad och ansluten i enlighet med vår anvisning. Detta innefattar även fackmässigt installerad Aqua-Stop-förlängning (originaltillbehör). Vårt löfte gäller inte vid defekta tilloppsledningar eller felaktig armatur fram till Aqua-Stop-anslutningen vid vattenkranen.
4. Maskiner med Aqua-Stop behöver i princip inte övervakas under gång och vattenkranen behöver inte stängas efter fullbordad diskning. Vattenkranen behöver endast stängas inför längre bortovaro, t.ex. en flera veckor lång semester.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, Germany

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Tillverkas av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG
