BRUKSANVISNING SX678X01TE SIEMENS

Innehållsförteckning

Avsedd användning ....5

Säkerhetsanvisningar ..... 5

Innan apparaten tas i drift ..... 5

Vid leverans .... 5

I daglig användning 6

Vid uppkommande skador ..... 7

Vid skrotning....7

Lucklås 8

Miljövärd 9

Förpackning 9

Gamla apparater....9

Lär dig känna med apparaten .. 10

Manöverpanel 10

Apparatens inre 10

Infotangent 11

Tidsinställning 11

Användning första gången ..... 12

Inställningar 13

Avhärdare / Specialsalt ..... 15

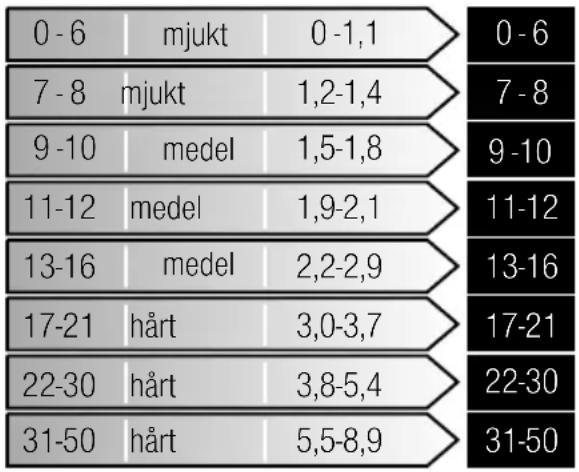

Vattenhärdhetstabell ..... 15

Ställa in avhärdaren ..... 15

Användning av specialsalt ..... 15

Diskmedel med saltkomponenter . . . 16

Stänga av avhärdare. 16

Sköljglans 16

Ställa in sköljglansmängden ..... 17

Stänga av på påfyllningsindikatorn för sköljglans 17

Diskgods. 17

Inte lämpligt. 17

Skador på glas och porslin ..... 18

Plocka in disk 18

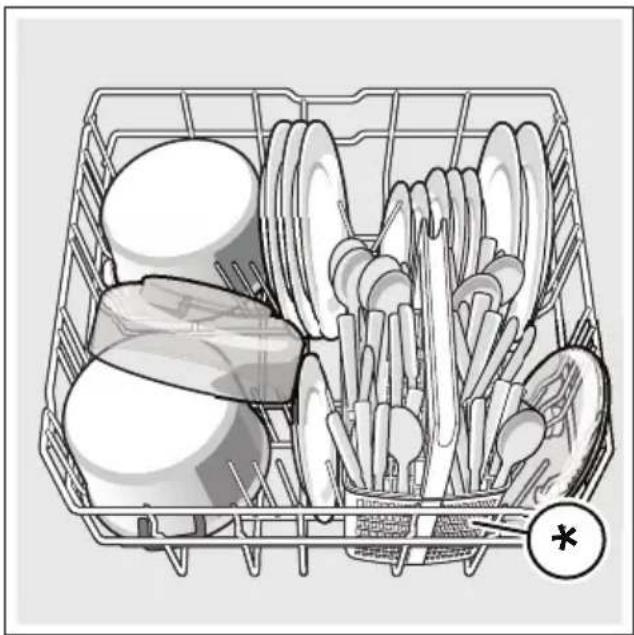

Övre diskkorg 18

Undre diskkorg ..... 19

Bestickkorg 19

Besticklåda 19

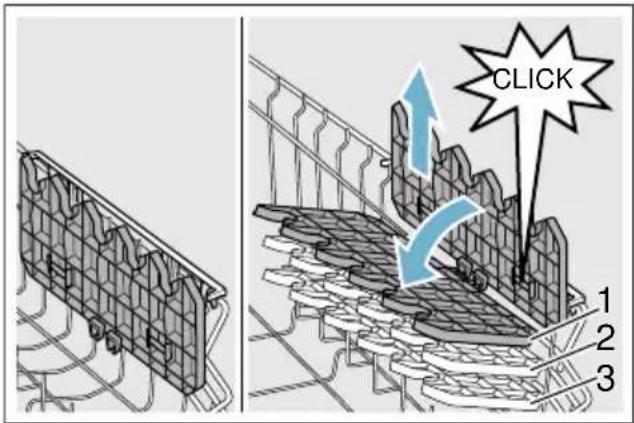

Hylla 20

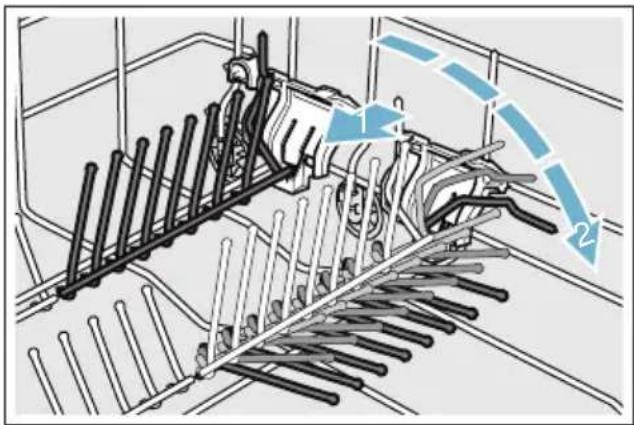

Vikpinnar 21

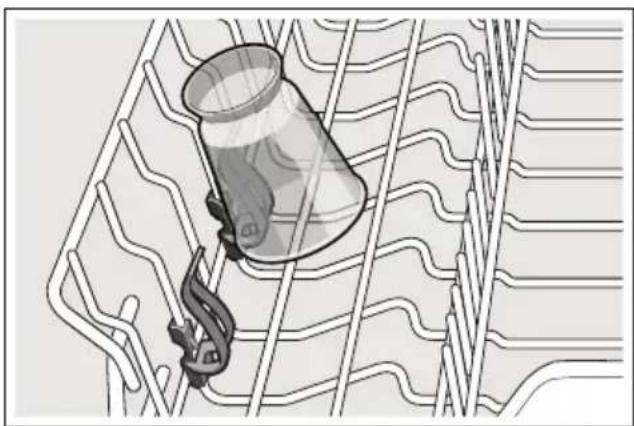

Hållare för småsaker ..... 21

Knivhylla 21

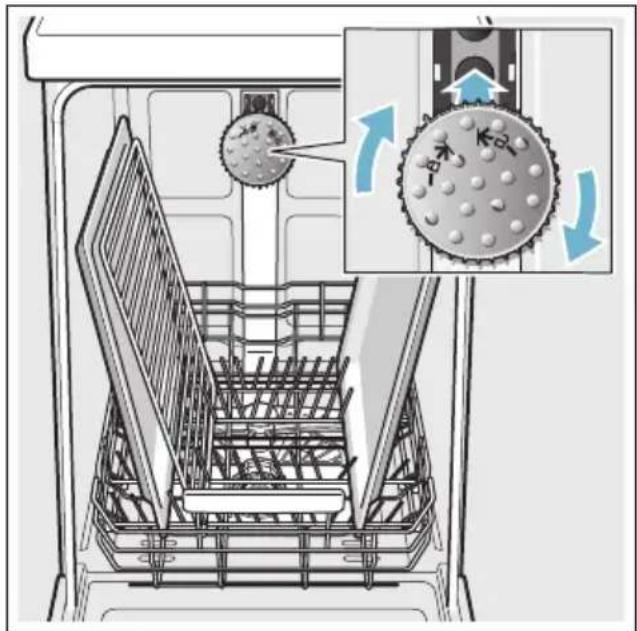

Bakplåtsspolhuvud ..... 21

Plocka ur disk 22

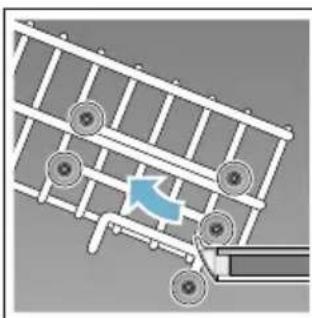

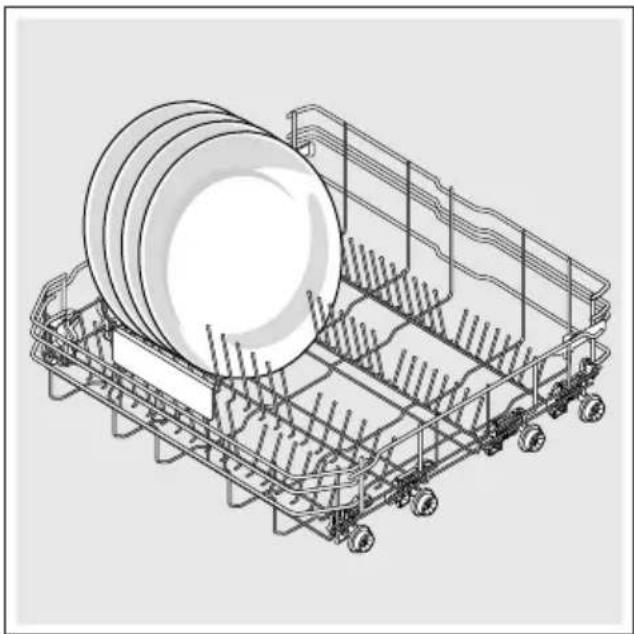

Ändra korghöjden 22

Diskmedel....24

Påfyllning av diskmedel. 24

Kombidiskmedel 25

Programöversikt 26

Programval 27

Hänvisningar för provningsanstalter .... 27

Extrafunktioner 28

Spara tid (VarioSpeedPlus) ..... 28

Halvfull maskin 28

HygienPlus (HygienePlus) ..... 28

Intensivzon 28

Glanstorkning 28

Energy Save 28

Använda apparaten.... 29

Programdata....29

Sensorinställning .....30

Extratorkning .....30

Ecoprognos ....30

Auto Power Off ....31

Emotion Light. 31

Frontdisplayindikator .....31

TimeLight 31

Infolight ....31

Ändra startprogram .....31

Signalljudstyrka ....31

Tangentljudstyrka. . . . . . . . . . . . . . . . . . . . . . 32

Barnsäkring ....32

Hälsning. 32

Fabriksinställning .....32

Slå på apparaten .....32

Välja starttid. 33

Programslut....33

Stänga av apparaten .....33

Avbryta program .....33

Avbryta program .....34

Programbyte ....34

Rengöring och underhåll. . . . . .34

Diskmaskinen i dess helhet ..... 34

Specialsalt och sköljglans ..... 35

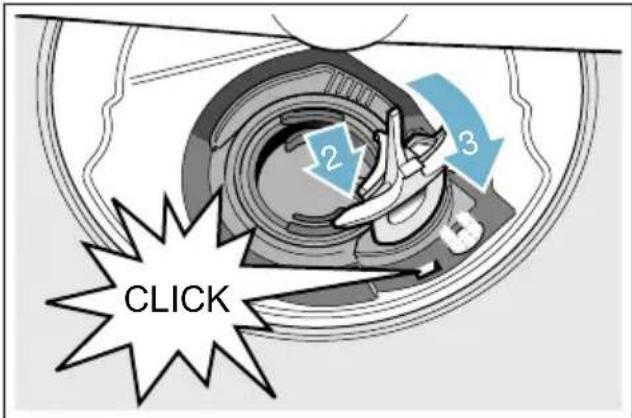

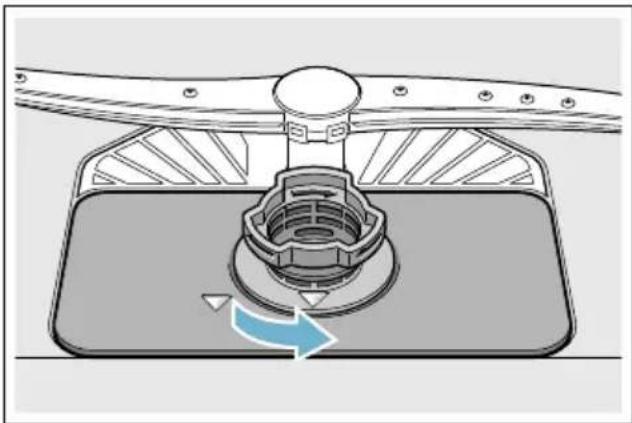

Filter 35

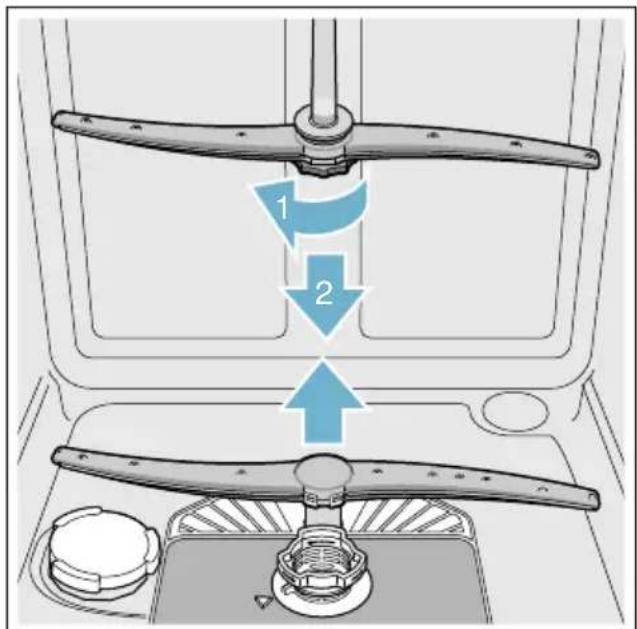

Spolarmar....36

Fel, vad göra?....36

Felmeddelande.... 36

Avloppspump 37

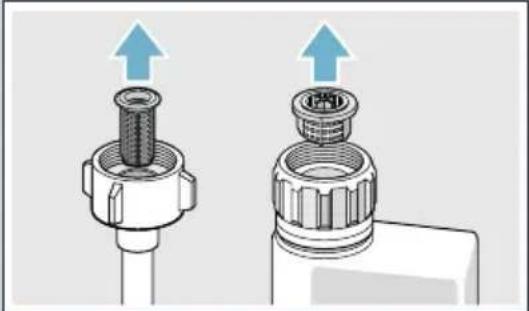

Felsökningstabell 38

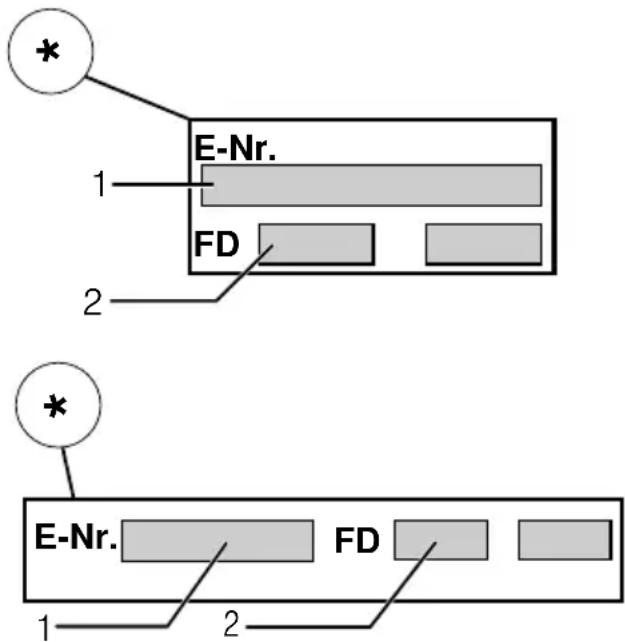

Kundtjänst. 46

Installation och anslutning ....46

Leveransomfattning 46

Dricksvattenanslutning 48

Varmvattenanslutning 48

Elektrisk anslutning 49

Demontering. 49

Transport 50

Frostsäkerhet

(Tömma maskinen) 50

Avsedd användning

■ Denna apparat är avsedd att användas i privathushåll och hemmamiljö.
■ Använd diskmaskinen endast för hushållsbruk och enbart för det ändamål den är avsedd: diskning av hushållsdisk.

Barn under 8 år eller personer, som på grund av fysisk, sensorisk eller mental förmåga eller på grund av brist på erfarenhet eller på grund av okunskap, inte har förmåga att använda apparaten på ett säkert sätt, får inte använda denna apparat utan uppsikt eller anvisning av en ansvarig person.

Innan apparaten tas i drift

Läs noggrant igenom bruks- och monteringsanvisningarna! De innehåller viktig information om installation, användning och underhåll av apparaten.

Spara alla underlag för senare bruk eller för nästa ägare.

Vid leverans

1. Kontrollera genast förpackningen och diskmaskinen avseende transportskador. Börja inte använda en skadad apparat utan tala med leverantören.
2. Ta hand om förpackningsmaterialet i vederbörlig ordning.
3. Overlåt inte förpackningen och dess delar till lekande barn. Det finns kvävningsrisk på grund av wellpapp och plastfolie.

Vid installation

■ Beakta att diskmaskinens baksida inte är fritt tillgänglig efter installationen (beröringsskydd på grund av het yta).
■ Utför installation och anslutning enligt installations- och monteringsanvisningarna.
- Vid installationen måste diskmaskinen vara avskilt från elnätet.
■ Förvissa dig om att skyddsledarsystemet i husets elektriska installationen är installerat enligt föreskrifterna.
■ De elektriska anslutningsförutsättningarna måste stämma överens med uppgifterna på diskmaskinens typskylt 35.

• Om nätanslutningsledningen till denna apparat skadas, måste den bytas ut mot en särskild anslutningsledning. För undvikande av skador får denna endast köpas via kundtjänst.
• Om diskmaskinen ska byggas in i ett högskåp, måste den vederbörligen sättas fast.
• Om diskmaskinen byggs in under eller över andra hushållsapparater ska informationen om inbyggnad i kombination med en diskmaskin i monteringsanvisningen till resp apparater följas.
  ■ Beakta vidare även monteringsanvisningarna för diskmaskinen för att garantera säker drift av alla apparater.
• Föreligger ingen information eller innehåller monteringsanvisningen inte motsvarande hänvisningar, måste du vända dig till tillverkaren av dessa apparater för att säkerställa att diskmaskinen kan byggas in över eller under dessa apparater.

• Om du inte kan få information från tillverkaren får du inte bygga in diskmaskinen över eller under dessa apparater.

• Om du bygger in en mikrovågsugn ovanför diskmaskinen kan denna skadas.

• Bygg inn apparater för underbyggnad samt integrerade apparater endast under genomgående arbetsskivor, som är fastskruvade i angränsande skåp för att på så sätt garantera att de står stadigt.
• Installera inte apparater i närheten av värmekällor (värmeelement, värmemagasin, ugnar eller andra apparater som alstrar värme) och bygg inte in den under en kokhäll.
  ■ Stickkontakten måste vara åtkomlig när apparaten installerats. → "Elektrisk anslutning" på sidan 49
  ■ Hos vissa modeller: Plasthöljet vid vattenanslutningen innehåller en elektrisk ventil. I tilloppsslangen finns elektriska anslutningsledningar. Skär inte igenom tilloppsslangen. Doppa inte plasthöljet i vatten.

I daglig användning

Beakta säkerhets- och bruksanvisningarna på förpackningarna till diskmedel och sköljglansmedel.

Vid uppkommande skador

■ Reparationer och ingrepp får endast utföras av fackmän. Därtill måste apparaten skiljas från nätet. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Stäng vattenkranen.

- Vid skador, framför allt på kontrollpanelen (sprickor, hål, trasiga tangenter) eller fel på dörrfunktionen, får apparaten inte längre användas. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Stäng vattenkranen, ring kundtjänsten.

Vid skrotning

1. Gör snarast uttjänta apparater obrukbara för att hindra senare olyckor mde dem.
2. Ta hand om apparaten i vederbörlig ordning.

⚠ Varning Risk för skador!

■ För att förhindra att någon t.ex. snavar på luckan ska man öppna diskmaskinen bara kortvarigt när man fyller och tömmer den.

• Knivar och andra utensilier med skarpa spetsar, ska placeras i bestickkorgen* 30 med spetsarna nedåt eller på knivhyllan* resp besticklädan* 21 i vägrätt läge.
  ■ Sätt eller ställ dig inte på den öppnade luckan.
  Se till att inte överbelasta korgarna i en fristående apparat. Apparaten kan välta.
  När apparaten inte står i en nisch och därmed en sidovägg är tillgänglig, måste området vid gångjärnen i luckan av säkerhetsskäl täckas på sidan (risk för skador). Täckbitarna kan du införskaffa som extratillbehör hos kundtjänst eller i fackhandeln.
  * beroende på utrustningsvariant av din diskmaskin

⚠ Varning Risk för explosion!

Använd ingå lösningsmedel i diskutrymmet. Det finns risk för explosion.

⚠ Varning Risk för skållning!

Oppna luckan försiktigt under programförloppet. Det finns risk för att varmvatten sprutar ut ur apparaten.

Varning

Faror för barn!

■ Använd barnsäkring om sådan finns.
- Tillåt inte barn leka med eller använda apparaten.
Håll barn borta från diskmedel och sköljglansmedel. Dessa kan ge frätskador i munnen, svalget och ögonen eller orsaka kvävning.

Håll barn borta från en öppnad diskmaskin. Vattnet i diskutrymmet är inget dricksvatten, det kan innehålla rester av diskmedel.

Se till att barn inte tar med fingrarna i uppfångningsskålen för disktabletter 24. Små fingrar kan komma i kläm i springorna.

Se till att när du öppnar och stänger luckan till en högt inbyggd diskmaskin att barn inte kan komma i kläm mellan luckan och skåpdörren undertill.

■ Barn kan stänga in sig i apparaten (kvävningsrisk) eller hamna i annan farlig situation. Vid uttjänta apparater därför: Dra ut stickkontakten ur vägguttaget, klipp av nätkabeln och avlägsna. Förstör lucklåset så att inte luckan kan stängas.

Barnsäkring (lucklås) \*

Barnsäkringen (lucklås) skyddar barn för möjliga faror som kan uppstå genom diskmaskinen.

Varning

Kvävningsrisk!

Barn kan stänga in sig i diskmaskinen och kvävas. Stäng alltid apparatluckan helt när du lämnar diskmaskinen.

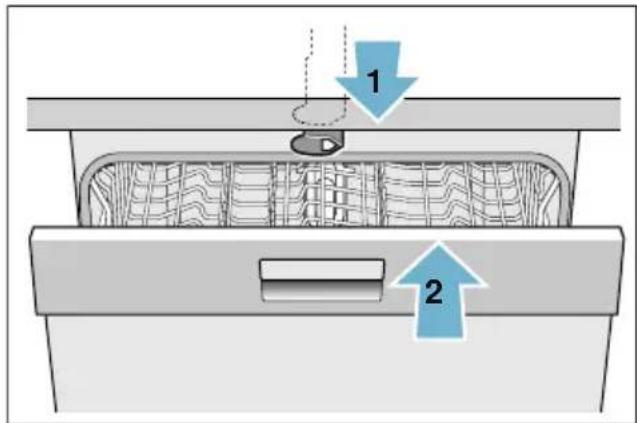

Så här aktiverar du barnsäkringen (lucklås):

1. Dra flärpen till barnsäkringen mot dig (1).
2. Stäng luckan (2).
   Barnspärren är på.

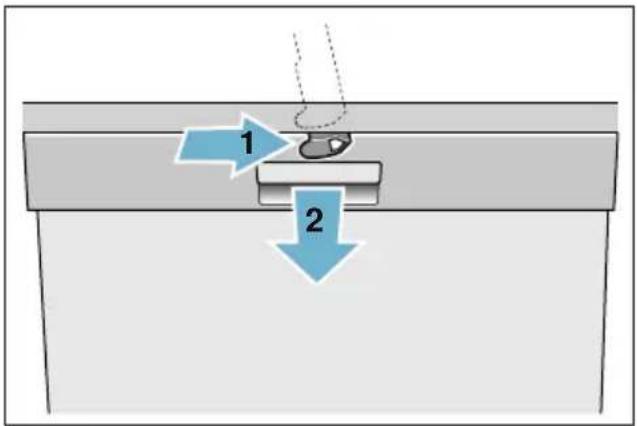

Så här öppnar du luckan med aktiverad barnsäkring (lucklås):

1. Tryck flärpen till barnsäkringen åt höger (1).
2. Oppna luckan (2).

Så här avaktiverar du barnsäkringen (lucklås):

1. Tryck flärpen till barnsäkringen åt höger (1).
2. Skjut flärpen till barnsäkringen bakåt (2). Nu är barnspärren avaktiverad.

* beroende på utrustningsvariant av din diskmaskin

Miljövård

Både förpackningen till en ny apparat och gamla apparater innehåller värdefulla råvaror och återvändbara materialer.

Vid avfallshantering sortera de olika delarna var för sig beroende på sort.

Informera dig om avfallshantering hos din fackhandlare eller hos kommunalförvaltningen.

Förpackning

Alla plastdetaljer i apparaten betecknas med de internationellt standardiserade förkortningarna (t.ex. "PS" Polystyrol). Därmed är det vid skrotningen möjligt av apparaten att sortera plastavfallet.

Beakta säkerhetsanvisningarna under "Vid leveransen" → Sidan 5.

Gamla apparater

Beakta säkerhetsanvisningarna under "Vid skrotningen" → Sidan 7.

Denna apparat uppfyller kraven för det europeiska direktivet 2012/19/EU om gamla elektriska och elektroniska apparater (waste electrical and electronical equipment – WEEE). Direktivet anger ramen för återtagande och återvinning av gamla apparater inom EU.

Lär dig känna med apparaten

I den främre delen av omslaget finns bilder på manöverpanelen. I texten hänvisas till de enskilda positionerna.

Manöverpanel

Se bild → Sidan 2

1 PÅ-/AV-omkopplare
2 Programknappar **
3 Infoknapp i
4 Indikatorfönster upptill
5 Påfyllningsindikator för sköljglans
6 Påfyllningsindikator för salt
7 Inställningsknappar
8 Tidsförval
9 Extrafunktioner **
10 START-knapp
11 Knapp <>
12 Dörröppnare
13 Frontdisplayindikator*

* beroende på utrustningsvariant av din diskmaskin

** antal beroende på utrustningsvariant av din diskmaskin

Apparatens inre

Se bild → Sidan 2

20 Innerbelysning *
21 Bestickläda
22 Övre diskkorg
23 Övre spolarm
24 Uppfångningsskål för disktabletter
25 Insugsöppning
26 Utblåsningsöppning (Zeolitbehållare)
27 Undre spolarm
28 Behållare för specialsalt
29 Silar
30 Bestickkorg
31 Undre diskkorg
32 Behållare för sköljglansmedel
33 Diskmedelsfack
34 Stängningsanordning för diskmedelsfacket
35 Typskylt

* beroende på utrustningsvariant av din diskmaskin

Infotangent i Setup 3 sec.

Med infotangenten i kan du låta ytterligare programinformation visas.

1. Tryck på infotangenten i 3
2. Tryck på programknappen. Information om det valda programmet visas i indikatorfönstret upptill 4.
3. För att lämna, tryck på infotangenten i 3.

Tidsinställning

Vid första användningen startar tiden klockan 12:00.

Så ställer du in tiden:

1. Öppna dörren.
2. Slå på PÅ-/AV-omkopplaren 1.
3. Tryck på infotangenten i 3 i 3 sekunder tills följande text visas i indikatorfönstret upptill 4: Bläddra med < > Ställ in med - + Lämna med Setup 3 sec.
4. Tryck upprepade gånger på knappen >11 tills 4 Tidsinställning visas i indikatorfönstret upptill.
5. Gör inställningen med inställningsknapparna + -7. Genom att hålla inställningsknapparna + -7 intryckta längre ändras inställningsvärden i 10-minuterssteg.
6. Tryck 3 sekunder på infotangenten i 3. Inställningsvärdet är lagrat i apparaten.

Anvisning: När apparaten varit strömlös en längre tid startar tiden klockan 12:00. Ställ in klockan.

Användning första gången

När du slår på diskmaskinen första gången hamnar du direkt i inställningarna för Användning första gången. I indikatorfönstret upptill 4 visas följande text:

Bläddra med < > Ställ in med - + Lämna med Setup 3 sec.

I tabellen nedan finns de nödvändiga inställningarna för Användning första gången.

Så ändrar du inställningarna:

1. Tryck upprepade gånger på knappen > 11 tills den önskade inställningen visas.

2. Gör inställningen med inställningsknapparna + -7.

3. Tryck 3 sekunder på infotangenten i 3. Inställningsvärdet är lagrat i apparaten.

Inställningar Fabriksinställning Infotext;Användning första gången	genom att trycka på infotangenten i
Språk/Language Deutsch Val av språk.
Tidsformat 24h 12h eller 24h.
Tidsinställning 12:00 Ställa in aktuell tid.
Vattnets hårdhetsgrad °dH 13 - 16 medel Inställning av vattenhårdhet. Vid användning av Multitabs välj lägsta läget.
Sköljglans Läge 5 Mängden sköljglans påverkar torkningen.	Vid användning av Multitabs välj läge 0.
Vattenanslutning * Kallvatten Anslutning till varmvatten (40-60°C) eller kallvatten (<40°C) möjlig.

* beroende på utrustningsvariant av din diskmaskin

Inställningar

Diskmaskinen är för din bekvämlighets skull i förväg inställd med vissa bestämda inställningar. Du kan ändra denna fabriksinställning.

Så ändrar du inställningen:

1. Oppna dörren.
2. Slå på PÅ-/AV-omkopplaren 1.

3. Tryck på infotangenten i 3 sekunder tills följande text visas i indikatorfönstret upptill 4:
   Bläddra med < >
   Ställ in med - +
   Lämna med Setup 3 sec.

4. Tryck upprepade gånger på knappen >11 tills den önskade inställningen visas.

5. Gör inställningen med inställningsknapparna + -7.
6. Tryck 3 sekunder på infotangenten i 3. Inställningsvärdet är lagrat i apparaten.

Du har möjlighet att ställa tillbaka alla ändrade inställningar till de ursprungliga fabriksinställningarna.

Anvisning: När du ställer tillbaka din diskmaskin på fabriksinställningarna, hamnar du direkt i inställningarna för Användning första gången.

Inställning Fabriksinställning Infotext;		genom att trycka på infotangenten i
Tidsinställning 12:00 Ställa in aktuell tid.
Tidsformat 24h 12h eller 24h.
Tidsindikator Tid Visning av programmets slut med		indikatorn "Färdig om" eller "Färdig kl.".
Språk/Language Deutsch Val av språk.
Vattnets hårdhetsgrad °dH 13 - 16 medel Inställning av vattenhärdhet. Vid		användning av Multitabs välj lägsta läget.
Sköljglans Läge 5 Mängden sköljglans påverkar torkningen.		Vid användning av Multitabs välj läge 0.
Sensorinställning	Standard	Anpassning av smutsavkänning för optimalt diskresultat.
Extratorkning	Av	Förbättrad torkning, för glas och plastföremål.
Vattenanslutning *	Kallvatten	Anslutning till varmvatten (40-60°C) eller kallvatten (<40°C) möjlig.
Ecoprognos	Av	Visning av vatten- och energiförbrukning.
Auto Power Off	After 1 minut	Automatisk avstängning av maskinen efter avslutad diskning.
Emotion Light *	På	Belysning inuti.
Frontdisplayindikator *	På	Frontdisplayindikator kan väljas.
Timelight *	På	Under programmets gång projiceras statusinformation på golvet.

sv Lär dig känna med apparaten

Inställning Fabriksinställning Infotext;	genom att trycka på infotangenten i
Infolight * På För att visa en pågående diskning	projiceras ljus.
Startprogram Eco 50° När maskinen slagits på visas senast valda program.
Signalljudstyrka * Läge 2 Signalens ljudstyrka vid programslut.
Tangentljudstyrka Läge 2 Ljudstyrka vid användning av tangenter.
Barnsäkring * Av Aktiverad barnsäkring försvårar	lucköppning.
Eco torkning * På Automatisk lucköppning i slutet av	programmet.
Hälsning På Märkeslogo när man slår på maskinen kan	väljas bort.
Fabriksinställning Bekräfta/Tillbaka Återställning till fabriksinställning.

* beroende på utrustningsvariant av din diskmaskin

Avhärdare / Specialsalt

För bra diskresultat behöver diskmaskinen mjukt, det vill säga kalkfattigt vatten, annars lagras kalkrester på diskgodset och diskmaskinens inre. Vattenledningsvatten över 7° dH (1,2 mmol/l) måste avhärdas. Detta sker med hjälp av specialsalt (avhärdningssalt) i diskmaskinens avhärdare. Inställningen och därmed nödvändig saltmängd beror på hur hårt ditt vattenledningsvatten är (se följande vattenhärdhetstabell).

Vattenhärdhetstabell

Vatten-hårdhet°dH	Hårdhets-område	mmol/l	Inställnings-värdepå maskinen

Ställa in avhärdaren

Salttillsatsmängden kan ställas in från 0 till 50°dH. Vid inställningsvärdet 0-6 krävs inget salt.

Så ställer du in avhärdaren:

1. Fråga ditt kommunala vattenverk efter vattenledningsvattnets hårdhetsgrad.
2. Hämta nödvändigt läge från vattenhärdhetstabellen.
3. Öppna dörren.
4. Slå på PÅ-/AV-omkopplaren 1.
5. Tryck på infotangenten i 3 i 3 sekunder tills följande text visas i indikatorfönstret upptill 4: Bläddra med < > Ställ in med - + Lämna med Setup 3 sec.
6. Tryck upprepade gånger på knappen > 11 tills vattenhärdhet visas i indikatorfönstret upptill 4.
7. Gör inställningen med inställningsknapparna + - 7.
8. Tryck 3 sekunder på infotangenten i 3. Inställningsvärdet är lagrat i apparaten.

Användning av specialsalt

Så snart påfyllningsindikatorn för salt 6 lyser i manöverpanelen eller frontdisplayindikatorn * 13 uppmanar till påfyllning, ska specialsalt fyllas på. Saltpåfyllningen ska alltid ske omedelbart före start av apparaten. På så sätt uppnås att saltlösning som runnit över sköljs bort och att korrosion inte kan uppträda i diskutrymmet.

Obs!

Diskmedel förstör avhärdaren! Fyll aldrig diskmedel i behållaren för specialsalt.

Så fyller du på specialsalt:

1. Öppna skruvlåset till behållaren 28.

2. Fyll behållaren med vatten (endast nödvändigt vid första användningen).

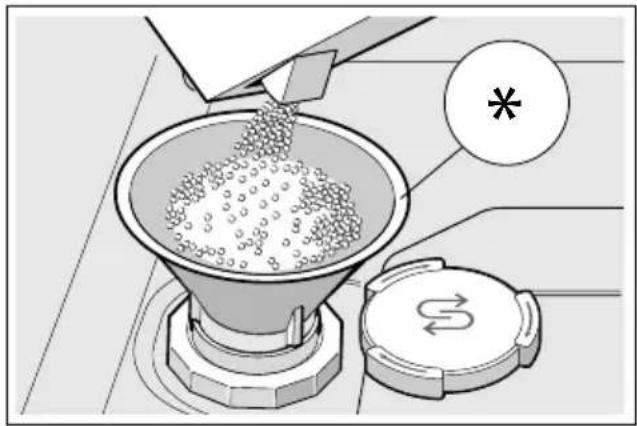

3. Fyll på specialsalt enligt bild (inget hushållssalt eller tabletter)

Därvid trängs vattnet undan och rinner ut.

* beroende på utrustningsvariant av din diskmaskin

Användning av diskmedel med saltkomponent

När man använder kombinerade diskmedel med saltkomponent kan man i allmänhet avstå från specialsalt upp till en vattenhärdhet om 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Vid vattenhärdhet över 21° dH måste specialsalt användas.

Stänga av påfyllningsindikator för salt / avhärdare

När du vid användning av kombinerade diskmedel med saltkomponenter tycker att påfyllningsindikatorn för salt 6 i manöverpanelen eller texten i indikatorfönstret upptill 4 (Saltet räcker för x diskningar) stör, kan indikatorerna stängas av.

Gå tillväga som beskrivs under "Ställa in avhärdaren" och ställ in värdet på 0-6. Därmed är avhärdaren och påfyllningsindikatorn för salt avstängda.

Sköljglans

Så snart påfyllningsindikatorn för sköljglans 5 lyser i manöverpanelen eller frontdisplayindikatorn * 13 uppmanar till påfyllning, ska sköljglans fyllas på. För att få klara glas och fläckfri disk behövs sköljglansmedel. Använd endast sköljglans för diskmaskiner avsedda för normalt hushållsbruk. Kombinerade diskmedel med sköljglanskomponenter kan bara användas upp till en vattenhärdhet om 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Vid vattenhärdhet över 21° dH måste sköljglans användas.

* beroende på utrustningsvariant av din diskmaskin

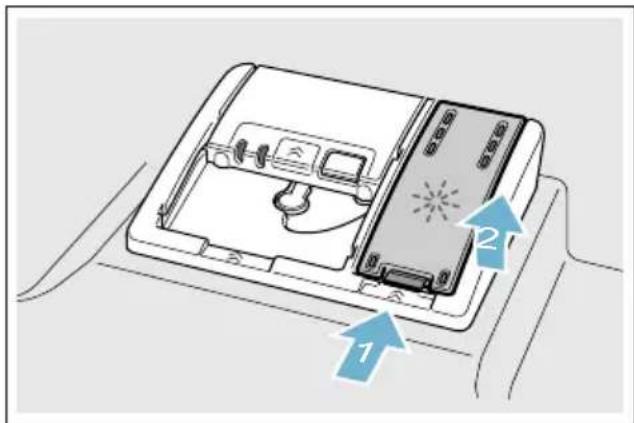

Så fyller du på sköljglans:

1. Oppna behållaren [32]; tryck på öglan på locket (1) och lyft (2).

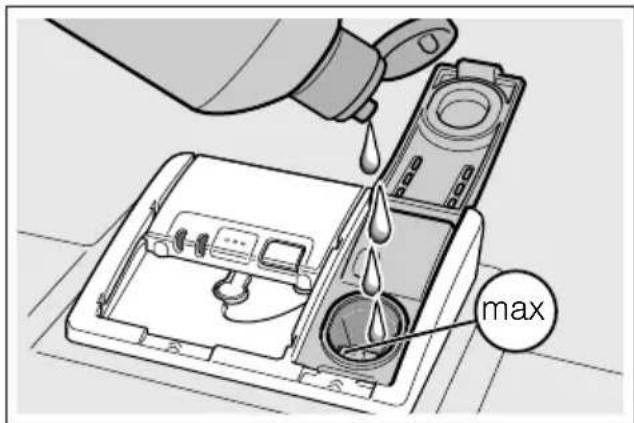

1. Fyll på sköljglans till max tecknet.

1. Stäng locket.
   Locket snäpper fast med ett klick.
2. Avlägsna sköljglans som runnit över med en trasa.
   Detta förhindrar överdriven skumbildning vid nästa diskning.

Ställa in sköljglansmängden

Sköljglanstillsatsmängden kan ställas in från 0 till 6. Ställ in sköljglanstillsatsmängden på 5 för att få ett mycket bra torkresultat. Ändra endast sköljglansmängden när ränder eller vattenfläckar stannar kvar på diskgodset. Ställ in ett lägre läge för att undvika ränder. Ställ in ett högre läge för att undvika vattenfläckar.

Så ställer du in sköljglansmängd:

1. Öppna dörren.
2. Slå på PÅ-/AV-omkopplaren 1.

3. Tryck på infotangenten i 3 sekunder tills följande text visas i indikatorfönstret upptill 4:
   Bläddra med < >
   Ställ in med - +
   Lämna med Setup 3 sec.

4. Tryck upprepade gånger på knappen >11 tills indikatorfönstret upptill 4 visar sköljglansdosering.

5. Gör inställningen med inställningsknapparna + -7.

6. Tryck 3 sekunder på infotangenten i 3.

Inställningsvärdet är lagrat i apparaten.

Stänga av på påfyllningsindikatorn för sköljglans

När du vid användning av kombinerade diskmedel med sköljglanskomponenter tycker att påfyllningsindikatorn för sköljglans 5 i manöverpanelen eller texten i frontdisplayindikatorn * 13 (Sköljglans räcker för x diskningar) stör, kan indikatorerna stängas av.

Gå tillväga som beskrivs under "Ställa in sköljglansmängden" och ställ in steg 0.

* beroende på utrustningsvariant av din diskmaskin

Diskgods

Inte lämpligt

■ Bestick och annat diskgods av trä.
- Ömtåliga glas med dekor, konstföremål och antika föremål. Dekor på sådana föremål tål ej maskindisk.
■ Plastföremål som ej tål hög värme.
■ Koppar- och tennföremål.
- Föremål som är nedsmutsade med aska, vax, smörjfett eller färg.
Föremål med utanpåliggande dekor, föremål av aluminium och silver kan missfärgas och blekas under diskningen. Även vissa sorters glas (som t.ex. kristallföremål) kan efter ett antal diskningar bli matta.

sv Diskgods

Skador på glas och porslin

Orsaker:

■ Typ av glas och tillverkningssätt.
■ Diskmedlets kemiska sammansättning.
■ Vattentemperatur i diskprogrammet.

Rekommendation:

■ Använd endast glas och porslin som enligt tillverkaren tål maskindisk.
■ Använd diskmedel som betecknas som skonsamt för diskgodset.
■ Ta så snabbt som möjligt ut glas och bestick ur diskmaskinen efter programslut.

Plocka in disk

1. Avlägsna större matrester. Det är inte nödvändigt att fördiska under rinnande vatten.
2. Placera diskgodset så att
3. det står stadigt och inte kan välta.
4. alla kärl har öppningen nedåt.
5. föremål med fördjupningar står lutande så att vattnet kan rinna av.
6. de båda spolarmarnas 23 och 27 rörelser inte hindras.

Mycket små föremål bör inte diskas i maskin eftersom de lätt kan falla ur korgarna.

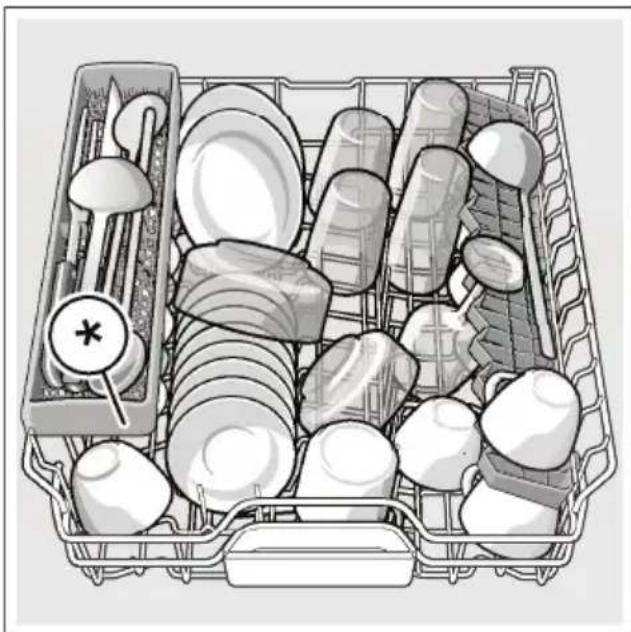

Övre diskkorg

Placera koppar och glas i den övre diskkorgen 22.

* beroende på utrustningsvariant av din diskmaskin

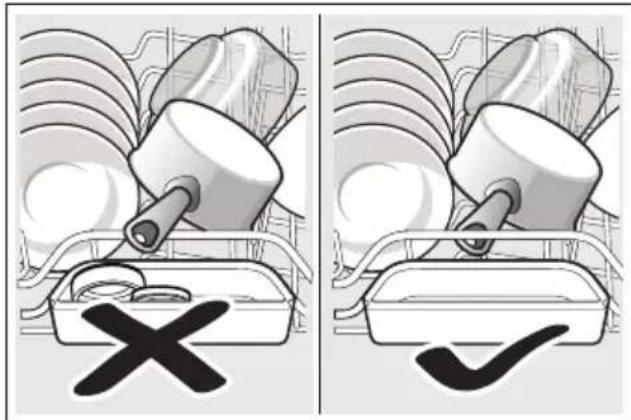

Anvisning: Diskgods får inte stå över uppfångningsskålen för disktabletter 24. Detta kan blockera locket till diskmedelsfacket så att det inte öppnas helt och hållet.

Placera kastruller och tallrikar i den nedre diskkorgen 31.

* beroende på utrustningsvariant av din diskmaskin

Tips: Kraftigt smutsat diskgods (kastruller) bör placeras i underkorgen. Tack vare den kraftigare vattenstrålen får man på så sätt ett bättre diskresultat.

Tips: Ytterligare exempel på hur du optimalt kan fylla din diskmaskin hittar du på vår internetsida. Dessa kan du kostnadsfritt ladda ner. Internetadressen hittar du på baksidan av denna bruksanvisning.

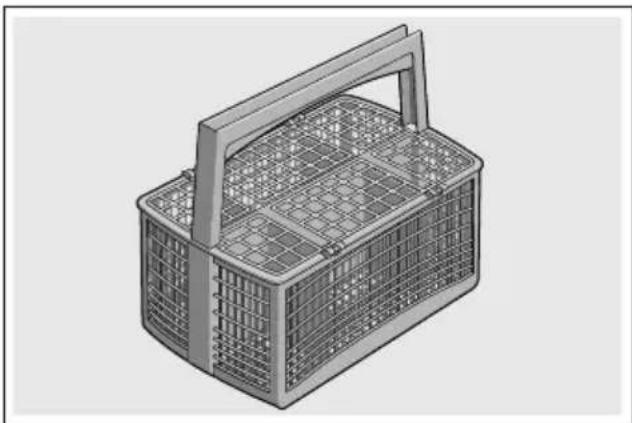

Bestickkorg \*

Placera alltid besticken osorterade med den spetsiga sidan nedåt i bestickkorgen *.

För att undvika skador, placera långa, spetsiga föremål och knivar på knivhyllan *.

* beroende på utrustningsvariant av din diskmaskin

Bestickläda \*

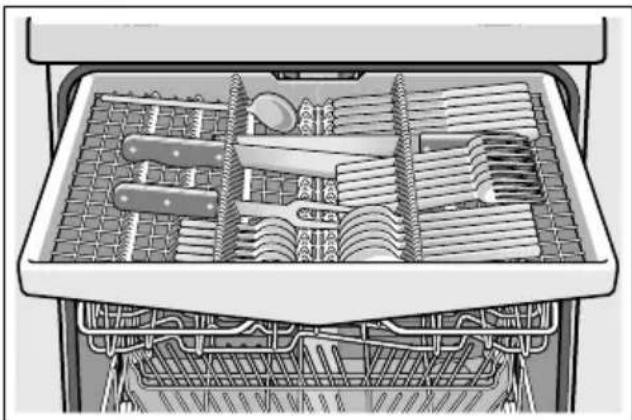

Placera besticken enligt bilden i besticklådan 21. Placera ett och ett så är det lättare att plocka ur diskmaskinen efter diskningen.

Du kan ta ut besticklådan.

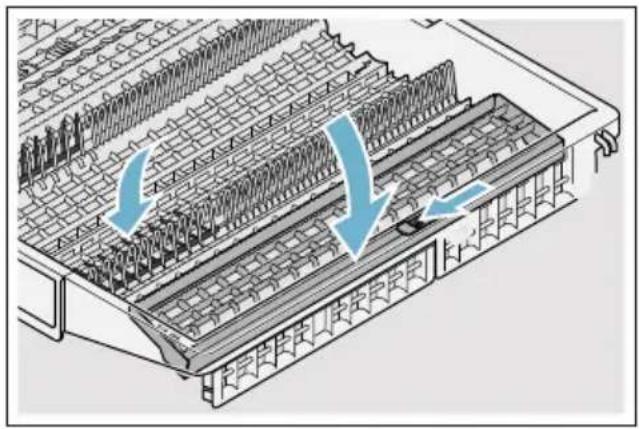

Beroende på utrustningsvariant av din diskmaskin kan du fälla ned sidohyllorna för att på så sätt få mer plats för längre bestick. De främre pinnraderna kan du fälla ned för att kunna placera bredare handtag.

* beroende på utrustningsvariant av din diskmaskin

Hylla \*

Hyllan och utrymmet nedanför kan du använda för små koppar och glas eller för större bestick såsom t.ex. slevar eller uppläggningsbestick. Om du inte behöver hyllan kan fälla upp den.

* Beroende på utrustningsvariant av din diskmaskin kan du ställa in hyllan på tre olika höjder.

Så flyttar du hyllan i höjdled.

1. Ställ hyllan vertikalt och dra uppåt.
2. Snedställ hyllan en aning och skjut den nedåt till önskad höjd (1, 2, eller 3).
3. Snäpp fast hyllan. Hyllan snäpper fast med ett klick.

Vikpinnar \*

* Beroende på utrustningsvariant av din diskmaskin kan du fälla upp vikpinnarna. På så sätt kan du bättre placera kastruller, skålar och glas.

Så här fäller du upp vikpinnarna:

1. Tryck handtaget framåt (1).
2. Fäll upp vikpinnarna (2).

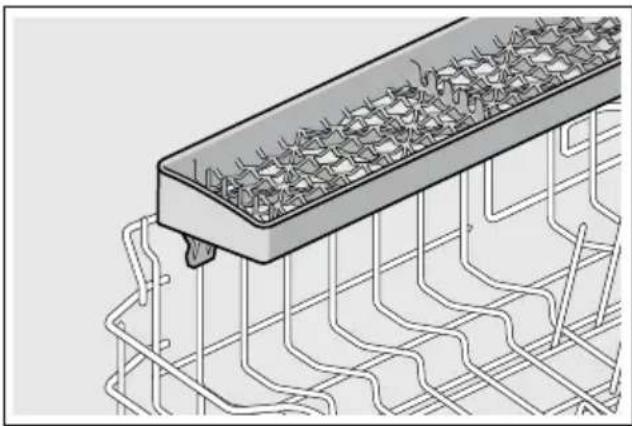

Hållare för småsaker \*

* Beroende på utrustningsvariant av din diskmaskin är den övre diskkorgen utrustad med hållare för småsaker. Med hjälp av dessa kan lätta plastföremål hållas på plats.

* Beroende på utrustningsvariant av din diskmaskin är den övre diskkorgen utrustad med en knivhylla. På knivhyllan kan du lägga långa knivar och andra redskap.

Bakplåtsspolhuvud \*

* beroende på utrustningsvariant av din diskmaskin

Stora plåtar eller galler samt stora tallrikar (gourmettallrikar, pastatallrikar, serveringsfat) kan du rengöra med hjälp av detta spolhuvud.

sv Diskgods

Så sätter du in spolhuvudet:

1. Ta ut överkorgen 22.
2. Sätt in spolhuvudet enligt bilden och vrid åt höger.
   Spolhuvudet har snäppt fast.

Ordna plåtarna enligt bilden (max 2 bakplåtar och 2 galler) för att diskstrålen ska nå alla delar.

Anvisning: Observera att diskmaskinen när den körs alltid måste ha överkorgen 22 eller bakplåtsspolhuvudet på plats.

Plocka ur disk

Det rekommenderas att tömma apparaten underifrån och uppåt. På så sätt förhindrar man att vattendroppar från överkorgen hamnar på diskgodset i under korgen.

Tips: Hett diskgods är ömtåligt för stötar! Låt därför disken vara kvar i diskmaskinen efter programslut tills den svalnat så pass att du kan ta i den utan problem.

Anvisning: Efter programslut kan man fortfarande se vattendroppar i apparatens inre. Detta har ingen som helst inverkan på torkningen av diskgodset.

Ändra korghöjden \*

* beroende på utrustningsvariant av din diskmaskin

Den övre diskkorgen 22 kan vid behov flyttas i höjdled för att man ska få mer plats för högre diskgods i antingen den övre eller den undre diskkorgen.

Apparatshöjd 81,5 cm

Med bestickkorg Överkorg Underkorg

Nivå 1 max ø 22 cm 31 cm

Nivå 2 max ø 24,5 cm 27,5 cm

Nivå 3 max ø 27 cm 25 cm

Med besticklåda Överkorg Underkorg

Nivå 1 max ø 16 cm 31 cm

Nivå 2 max ø 18,5 cm 27,5 cm

Nivå 3 max ø 21 cm 25 cm

Apparateshöjd 86,5 cm

Med bestickkorg Överkorg Underkorg

Nivå 1 max ø 24 cm 34 cm

Nivå 2 max ø 26,5 cm 30,5 cm

Nivå 3 max ø 29 cm 28 cm

Med besticklåda Överkorg Underkorg

Nivå 1 max ø 18 cm 34 cm

Nivå 2 max ø 20,5 cm 30,5 cm

Nivå 3 max ø 23 cm 28 cm

Placera stora tallrikar upp till en diameter om 31/34* cm enligt bilden i den undre diskkorgen [31].

* beroende på utrustningsvariant av din diskmaskin

Övre diskkorg med handtag i sidan

1. Dra ut övre diskkorgen 22.
2. Håll fast övre diskkorgen i övre sidokanten.

Detta förhindrar att korgen faller ner med ett ryck vid nästa steg.

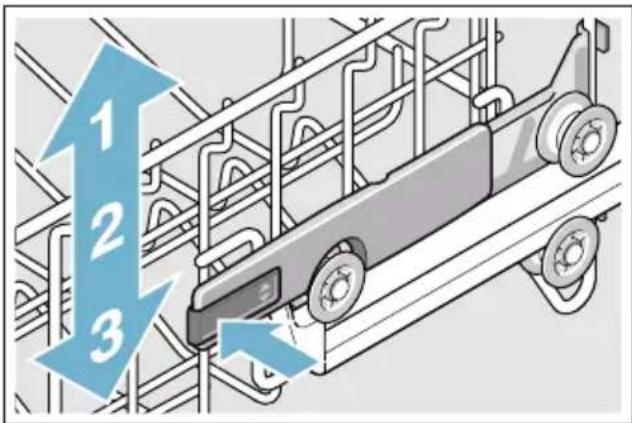

1. Sänka övre diskkorgen; tryck båda handtagen till vänster och höger på korgens utsida inåt. Den övre diskkorgen sänks.

1. Lyfta övre diskkorgen; fatta tag i övre kanten på den övre diskkorgen och lyft den.
2. Säkerställ att den övre diskkorgen ligger i samma höjd på båda sidorna.
3. Skjut in övre diskkorgen.

Övre diskkorg med övre och undre hjulpar

1. Dra ut övre diskkorgen 22.
2. Ta ut övre diskkorgen.
3. Häng tillbaka övre diskkorgen på de övre (läge 3) eller undre (läge 1) hjulen.

1. Skjut in övre diskkorgen.

Diskmedel

Du kan använda disktabletter såväl som pulverdiskmedel eller flytande diskmedel avsett för diskmaskin. Handdiskmedel får under inga omständigheter användas. Beroende på hur smutsig disken är kan man individuellt anpassa doseringen av pulver eller flytande diskmedel. Tabletter innehåller en tillräckligt stor mängd verksamma ämnen för alla diskuppgifter. För moderna, effektiva diskmedel används övervägande en lågalkalisk sammansättning med fosfat och enzymer. Fosfat binder kalken i vattnet. Enzymer bygger upp styrka och löser äggvita. Ovanligare är fosfatfria diskmedel. Dessa har en något svagare förmåga att binda kalk och kräver en högre dosering. För att avlägsna färgade fläckar (t.ex. te, ketchup) används oftast blekmedel på syrebas.

Anvisning: För ett bra diskresultat ska man ovillkorligen beakta anvisningarna på diskmedelsförpackningen. Har du ytterligare frågor rörande maskindiskmedel, vänd dig till diskmedelstillverkaren.

Varning

Risk för skada på person och materiella skador om inte säkerhetsanvisningarna beträffande diskmedel- och sköljglansprodukter följs!

Följ alltid säkerhetsanvisningarna beträffande diskmedel- och sköljglansprodukter.

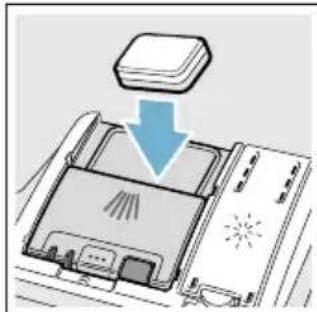

Påfyllning av diskmedel

1. Om diskmedelsfacket 33 fortfarande är stängt, använd läsregel 34 för att öppna det.

2. Fyll på diskmedel i torrt diskmedelsfack 33 (placera disktabletten på tvären, inte på högkant).

3. Dosering: se tillverkarens anvisningar på förpackningen. Använd diskmedelsfackets doseringsindelning. Vanligtvis räcker 20 ml–25 ml vid normalt smutsig disk. Vid användning av disktabletter räcker en tablett.

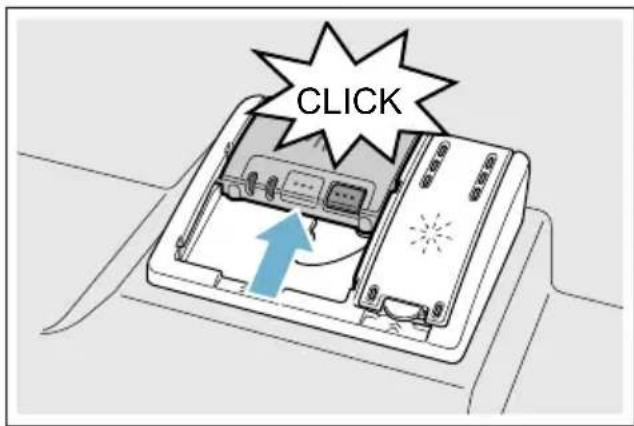

1. Stäng locket till diskmedelsfacket. Locket snäpper fast med ett klick.

Diskmedelsfacket öppnas automatiskt vid optimal tidpunkt beroende på program. Pulvret eller det flytande diskmedlet fördelar sig i apparaten och löses upp, disktabletten faller ner i uppfångningsskålen för disktabletter och löses där väldoserat upp.

Tips: Vid lätt smutsad disk räcker det i vanliga fall med något mindre mängd diskmedel än det som anges. Lämpliga diskmedel och vårdmedel kan köpas online via vår Internetsida eller via kundtjänst (se baksidan).

Kombidiskmedel

Vid sidan av traditionella diskmedel erbjudas en rad produkter med extrafunktioner. Dessa produkter innehåller förutom diskmedlet ofta också sköljglans och saltersättning (3in1) och allt efter kombination (4in1, 5in1, ...) även ytterligare komponenter såsom t.ex. glasskydd eller glansmedel för rostfritt. Kombidiskmedel fungerar bara upp till en viss hårdhetsgrad (som mest 21°dH). Över denna gräns måste salt och sköljglans tillsättas.

Så snart kombinerade diskmedelsprodukter används, anpassar sig diskprogrammet automatiskt så att alltid det bästa möjliga disk- och torkresultatet uppnås.

Anvisningar

• Om du vill lägga in mer disk efter programstarten får du inte använda uppfångningsskålen för disktabletter 24 som handtag till överkorgen. Disktabletten kan redan finnas där och du kommer i kontakt med den delvis upplösta disktabletten.
  Lägg inga småföremål för diskning i uppfångningsskålen för disktabletten 24; detta förhindrar jämn upplösning av disktabletten.

• Optimala disk- och torkresultat får du om du använder diskmedel tillsammans med separat användning av salt och sköljglansmedel.

• Vid korta program kan det inträffa att disktabletterna på grund av olika upplösningförhållanden eventuellt inte uppnår den fulla rengöringseffekten och det kan även ouplösta diskmedelsrester bli kvar. Pulverdiskmedel lämpar sig bättre för dessa program.
  Vid programmet "Intensiv" (hos vissa modeller) räcker det med en disktablett. När du använder diskmedel i pulverform kan du skaka ut lite extra diskmedel på innersidan av luckan.

• Även när påfyllningsindikatorn för sköljglans och/eller för salt lyser, går diskprogrammet utan problem när man använder kombinerade diskmedel.
• Vid användning av diskmedel med vattenlösligt skyddshölje: Ta bara i höljet med torra händer och fyll endast diskmedlet i ett absolut torrt diskmedelsfack, annars kan det klibba ihop.
• Om du går över från kombinerade diskmedel till normala diskmedel se till att avhärdaren och sköljglansmängden ställs in på rätt värden.
  ■ Biologiska, ekologiska diskmedel: diskmedelprodukter med beteckningen "bio" eller "eko" använder som regel mindre mängder verksamma ämnen (för miljöns skull) respektive avstår helt och hålet från vissa ingredienser. Rengöringseffekten hos sådana produkter kan emellanåt vara mindre.

Programöversikt

I denna översikt visas det max möjliga antalet program. Hämta motsvarande program och deras anordning från manöverpanelen.

Diskgods Typ av smuts Program Möjliga			extrafunktioner	Programförlopp
kastruller, stekpannor, tåligt diskgods och bestick	kraftigt vidhäftande inbrända eller intorkade stärkelse-eller äggvithaltiga matrester		alla	FördiskningHuvuddisk 70°MellansköljningSköljglanssköljning 50°Torkning
kastruller, stekpannor, tåligt diskgods och bestick	kraftigt vidhäftande inbrända eller intorkade stärkelse-eller äggvithaltiga matrester		alla	Optimeras beroende på nedsmutsningsgrad med hjälp av sensorer.
blandat diskgods och bestick	lätt intorkade vanliga matrester		alla	Optimeras beroende på nedsmutsningsgrad med hjälp av sensorer.
blandat diskgods och bestick	lätt intorkade vanliga matrester		alla	FördiskningDiskning 50°MellansköljningSköljglanssköljning 35°Torkning
ömtåligt diskgods, bestick, temperaturkänsliga plaster och glas	ringa vidhäftande, färska matrester		IntensivzonVarioSpeedPlusHalvfull maskinExtratorkningGlanstorkningEnergySave	Optimeras beroende på nedsmutsningsgrad med hjälp av sensorer.
blandat diskgods och bestick	lätt intorkade vanliga matrester		IntensivzonHalvfull maskinHygienePlusExtratorkningGlanstorkning	FördiskningDiskning 50°MellansköljningSköljglanssköljning 35°Torkning
ömtåligt diskgods, bestick, temperaturkänsliga plaster och glas	ringa vidhäftande, färska matrester	[XX52]	IntensivzonVarioSpeedPlusHalvfull maskinExtratorkningGlanstorkning	FördiskningDiskning 40°MellansköljningSköljglanssköljning 50°Torkning
ömtåligt diskgods, bestick, temperaturkänsliga plaster och glas	ringa vidhäftande, färska matrester	Snabb 45°	Extratorkning Glanstorkning	Diskning 45° Mellansköljning Sköljglanssköljning 50°
alla typer av diskgods	kall avsköljning, mellandiskning	Fördiskning	ingen Fördiskning

Programval

Du kan beroende på typ av disk och typ av smuts välja ett passande program.

Hänvisningar för provningsanstalter

Provningsanstalter får hänvisningarna för jämförande provningar (t.ex. enligt EN60436).

Härvid handlar det om villkoren för genomförande av tester, dock inte om resultat eller förbrukningsvärden. Förfrågan via e-post till: [e-mail] Nödvändigt är typnummer (E-Nr.) och tillverkningsnummer (FD), som du finner på typskylten 35 på apparatluckan.

P+ Extrafunktioner

* Beroende på utrustningsvariant av din diskmaskin kan du välja olika extrafunktioner 9.

Spara tid

(VarioSpeedPlus) \*

Med funktionen "Spara tid" kan gångtiden beroende på valt diskprogram förkortas med ca 20% till 66%. För att få bästa disk- och torkresultat vid förkortad gångtid höjs vatten- och energiförbrukningen.

Halvfull maskin \*

När du bara har en liten mängd disk (t.ex. glas, koppar, tallrikar), kan du slå på funktionen "Halvfull maskin". Därvid sparas vatten, energi och tid. Fyll på lite mindre mängd diskmedel i diskmedelsfacket än vad som rekommenderas för full maskin.

HygienPlus (HygienePlus) \*

Med denna funktion höjs temperaturerna och förblir förhöjda under extra lång tid för att få en definierad desinficerande effekt. Kontinuerlig användning av denna funktion ger ökad hygienstatus. Idealisk är denna extrafunktion t.ex. för rengöring av skärbrädor eller nappflaskor.

Intensivzon \*

Perfekt för blandat diskgods. Man kan diska kraftigt nedsmutsade kastruller och pannor i underkorgen tillsammans med normalt nedsmutsad disk i överkorgen. Spoltrycket i underkorgen förstärks, vattentemperaturen höjs något.

Glanstorkning \*

Genom ökning av vattenmängden under sköljningen och förlängning av torkningsfasen undviks fläckar och torkresultatet förbättras. Energiförbrukningen är lätt förhöjd. För funktionen glanstorkning rekommenderas sköljglans (även vid användning av kombinerade diskmedel).

Energy Save \*

Med funktionen "Energy Save" kan vatten- och energiförbrukning sänkas. För bästa disk- och torkresultat förlängs gångtiden.

Använda apparaten

Programdata

Programdata (förbrukningsvärden) hittar du i den kortfattade bruksanvisningen. De hänför sig till normalförhållanden och inställningsvärdet °dH 13 - 16 medel för vattnets hårdhet. Olika faktorer som påverkar, t.ex. vattentemperatur eller vattenledningstryck kan leda till avvikelser.

Ändra inställningar

Diskmaskinen är för din bekvämlighets skull i förväg inställd med bestämda inställningar. Du kan ändra dessa fabriksinställningar.

Så ändrar du inställningen:

1. Öppna luckan.
2. Slå på PÅ-/AV-omkopplaren 1.

3. Tryck på infotangenten ⚠️ 3 i 3 sekunder tills följande text visas i indikatorfönstret upptill 4:
   Bläddra med < >
   Ställ in med - +
   Lämna med Setup 3 sec.

4. Tryck upprepade gånger på knappen >11 tills önskad inställning visas i indikatorfönstret upptill 4.

5. Tryck upprepade gånger på knappen >11 tills önskad inställning visas i indikatorfönstret upptill 4.
6. Gör inställningen med inställningsknapparna + -7.
7. Tryck 3 sekunder på infotangenten Inställningsvärdet är lagrat i apparaten.

Tips: När du ändrar flera inställningar, genomför först alla ändringar efter varandra. Tryck nu på infotangenten i 3 i 3 sekunder. Därmed är alla inställningsvärden lagrade i apparaten.

Aquasensor \*

* beroende på utrustningsvariant av din diskmaskin

Aquasensorn är en optisk mätanordning (ljusbarriär) som mäter diskvattnets grumlighet.

Aquasensorn aktiveras beroende på program. Om aquasensorn är aktiv kan "rent" diskvatten användas i nästa diskfas och vattenförbrukningen sänkas med 3-6 liter. Om vattnet däremot är smutsigare pumpas det bort och ersätts av rent vatten. I automatikprogrammen anpassas dessutom temperaturen och gångtiden till smutsighetsgrad.

Zeolit-torkning

Varning

Risk för brännskada vid beröring av utblåsöppningen 26!

Rör aldrig vid utblåsöppningen.

Utblåsningsöppningen blir het och dessutom medför varje förändring av densamma kostnader vid behov av service.

Obs!

Se till att insugsöppningen 25 förblir fri och placera inget temperaturkänsligt diskgods över utblåsningsöppningen 26 i nedre diskkorgen längst bak till höger.

Apparaten är utrustad med en zeolit-behållare. Zeolit är ett mineral, som kan lagra och åter avge fukt och värmeenergi.

Under diskningen används denna värmeenergi till torkning av mineralet och för uppvärmning av diskvattnet.

Under torkningsfasen lagras fukt från diskutrymmet i mineralen och värmeenergi frigörs. Denna frigjorda värmeenergi blåses ut i diskutrymmet med torr luft. Därigenom möjliggörs en snabbare och förbättrad torkning.

Dessa processer är mycket energisparande.

Tidsindikator

Gångtiden bestäms under programmet beroende på vattentemperaturen, diskmängden såväl som graden av nedsmutsning och kan variera (beroende på valt program). Du kan ändra visningen av tidsindikatorn i tidpunkt eller timmar/minuter så att diskprogrammets återstående gångtid visas i indikatorfönstret med "Färdig kl" (till exempel kl 15:20) eller "Färdig om" (till exempel 3:25).

Sensorinställning

Programförloppet i auto-programmen optimeras med hjälp av sensorer. Med hjälp av sensorer anpassas programstyrkan hos auto-programmen till smutsmängd och typ av smuts. Du kan ställa in sensorernas känslighet i 3 steg.

Standard: Denna inställning är optimal för blandat diskgods och stora smutsmängder, samtidigt som den är energi- och vattenbesparande.

Känslig: Denna inställning anpassar programstyrkan redan vid små smutsmängder för ett effektivt avlägsnande av matrester. Energi- och vattenförbrukning anpassas härtill.

Mycket känslig: Med denna inställning följer en anpassning av programstyrkan för försvårade användningsbetingelser såsom till exempel kraftigt intorkade matrester. Denna inställning rekommenderas även vid användning av biologiska eller ekologiska diskmedel med små mängder verksamma ämnen. Energi- och vattenförbrukning anpassas härtill.

Extratorkning

I sköljglanssköljning arbetar maskinen med en högre temperatur och därmed får man ett förbättrat torkresultat. Gångtiden kan därvid höjas obetydligt. (Se upp med ömtåligt diskgods!) Du kan slå på eller av Extratorkning.

Ecoprognos

Vid aktiverad ecoprognos visas en kort stund den genomsnittliga vatten- och energiförbrukningen för det valda programmet i indikatorfönstret upptill 4.

AutoPowerOff (Automatisk avstängning efter programslut)

För att spara energi stängs diskmaskinen av 1 min. efter programslut. Du kan ändra inställningen.

Möjliga inställningar är:

■ av: Apparaten stängs inte av automatiskt.
■ Efter en minut: Apparaten stängs av efter 1 minut.
■ Efter två timmar: Apparaten stängs av efter 2 timmar.

Emotion Light (innerbelysning) \*

* beroende på utrustningsvariant av din diskmaskin

Den tända innerbelysningen 20 lyser när luckan är öppen oavsett läge för PÅ-/AV-omkopplaren 1. Vid stängd lucka eller lucka på glänt är innerbelysningen stängd. Du kan slå på eller av innerbelysningen.

Anvisning: Observera att innerbelysningen stängs av automatiskt efter 1 timme när luckan är öppen.

Frontdisplayindikator \*

* beroende på utrustningsvariant av din diskmaskin

Du kan slå på eller av frontdisplayindikatorn 13 (extra programinformation).

TimeLight (Optisk indikator under programförloppet) \*

* beroende på utrustningsvariant av din diskmaskin

Under programförloppet visas en optisk indikator (extra programinformation) på golvet under luckan. Vid framdragen sockel eller vid förhöjd inbyggnad med avslutande möbelfront i samma plan är indikatorn inte synlig.

Du kan slå på eller av den optiska indikatorn.

Infolight \*

* beroende på utrustningsvariant av din diskmaskin

Under programförloppet visas en ljuspunkt på golvet under apparatluckan. Öppna apparatluckan först när ljuspunkten på golvet inte längre syns. Om apparatluckan inte är ordentligt stängd blinkar ljuspunkten *. Vid inbyggnad i högskåp med jämnt avslutande möbelfront syns inte ljuspunkten. Du kan slå på eller av Infolight.

Ändra startprogram

Du kan ändra inställningen "Startprogram".

Signalljudstyrka

Programslut indikeras akustiskt av en summerton. Du kan också ändra denna inställning.

Tangentljudstyrka

När diskmaskinen används ljuder en signal varje gång du trycker på en tangent. Du kan reglera ljudstyrkan på signalen. Om ljudstyrkan på tangenterna stör dig, kan du stänga av ljudet.

Barnsäkring \*

* beroende på utrustningsvariant av din diskmaskin

Diskmaskinen är utrustad med en elektronisk barnsäkring. Barnsäkringen skyddar barn för möjliga faror som kan uppstå genom diskmaskinen.

Du kan slå på eller av barnsäkringen. När barnsäkringen är på är det svårare att öppna luckan.

Hälsning

När diskmaskinen slås på, visas märkeslogo. Du kan välja bort märkeslogo.

Fabriksinställning

Du kan ställa tillbaka alla inställningar på fabriksinställning.

Slå på apparaten

1. Öppna vattenkranen helt.
2. Öppna dörren.
3. Slå på PÅ-/AV-omkopplaren 1. För miljövänlig drift är programmet Eco 50° förinställt varje gång apparaten startas. Detta program förblir valt om ingen annan programknapp 2 trycks in.
4. Tryck på START-knappen 10.
5. Stäng luckan.
   Programförloppet startar.

Anvisning:

Av ekologiska skäl är programmet Eco 50° förinställt varje gång apparaten startas. Detta skonar miljön och inte minst din plånbok.

Programmet Eco 50° är ett synnerligen miljövänligt program. Det är "standardprogrammet" enligt EU-förordningen 1016/2010, som beskriver standardrengöringscykeln för rengöring av normalt smutsat diskgods och den kombinerade energi- och vattenförbrukningen för rengöring av denna typ av diskgods på mest effektiva sätt.

Välja starttid

Du kan flytta fram programstarten upp till 24 timmar. Beroende på inställning av tidsindikatorn visas programslut med "Färdig om" (till exempel 3h 25m) eller "Färdig kl" (till exempel kl 15:20).

1. Öppna luckan.
2. Slå på PÅ-/AV-omkopplaren 1.
3. Välja program 2.
4. Tryck på knappen 8 Välja starttid.
5. Tryck upprepade gånger på knapparna + -7 tills den visade tiden motsvarar dina önskningar.
6. Tryck på START-knappen 10, Välja starttid är aktiverad.
7. För att radera Välja starttid, tryck på START-knappen 10 ca 3 sekunder. Välja starttid har avbrutits.
8. Stäng luckan.

Programslut

* Programmet är avslutat när "Färdig" visas i indikatorfönstret upptill 4 och i frontdisplayindikatorn *13.
* Programslutet visas på golvet - såvida TimeLight (optisk indikator) är påslagen och synlig.
* beroende på utrustningsvariant av din diskmaskin

Stänga av apparaten

Kort tid efter programslut:

1. Öppna luckan.
2. Slå av PÅ-/AV-omkopplaren 1.
3. Stäng vattenkranen (bortfaller vid apparater med Aqua-Stop).
4. Ta ut disken när den svalnat.

Anvisning: Låt apparaten kylas av något efter programslut innan du öppnar den. På så vis undviker du att ånga kommer ut och på lång sikt förorskar skador på snickerierna.

Avbryta program

Obs!

Genom expansion (övertryck) kan apparatluckan gå upp och/eller vatten komma ut! Om apparatluckan öppnats vid varmvattenanslutning eller uppvärmd apparat, låt alltid först apparatluckan stå på glänt några minuter och stäng den därefter.

1. Öppna lückan.
2. Slå av PÅ-/AV-omkopplaren 1. Ljusindikatorerna slocknar. Programmet ligger kvar i minnet.
3. För att fortsätta programmet, slå på PÅ-/AV-omkopplaren 1 igen.
4. Stäng luckan.

Avbryta program (Reset)

1. Öppna luckan.

2. Tryck på START-knappen 10 under ca 3 sekunder. Indikatorfönstret upptill 4 och frontdisplayindikatorn * 13 visar: "Program har avbrutits".

3. Stäng luckan. Programförloppet varar i ca 1 minut. Indikatorfönstret upptill 4 visar; Färdig.

4. Oppna luckan.

5. Slå av PÅ-/AV-omkopplaren 1.
6. Stäng luckan.

* beroende på utrustningsvariant av din diskmaskin

Programbyte

Efter att ha tryckt på START-knappen 10 är det inte möjligt att byta program. Ett programbyte är endast möjligt via Avbryta program (Reset).

Rengöring och underhåll

Med en regelbunden kontroll och underhåll av din apparat minskar risken för fel. Detta spar tid och energi.

Diskmaskinen i dess helhet

- Kontrollera om det finns fett- och kalkavlagringar inuti diskutrymmet.

Om du upptäcker sådana avlagringar:

■ Fyll diskmedelsfacket 33 med diskmedel. Starta apparaten utan disk med det program som har högsta disktemperaturen.

! Varning

Risk för ohälsa på grund av klorhaltiga diskmedel!

Använd alltid diskmedel utan klor.

För rengöring av apparaten, använd endast rengöringsmedel speciellt anpassade för detta ändamål.

■ Rengör regelbundet luckans tätning med en fuktig trasa och lite handdikdiskmedel för att den alltid ska förbli ren och hygienisk.

- Om apparaten ej är i drift under längre tid, låt luvkan stå på glänt för att undvika uppkomsten av dålig lukt.

Använd aldrig ångrengörare för rengöring av diskmaskinen. Tillverkaren ansvarar inte för eventuella följdskador.

Torka av apparatfronten och manöverpanelen regelbundet med en lätt fuktad trasa; vatten och lite handdiskmedel räcker. Undvik riviga svampar och skurmedel. Bådadera kan orsaka repor på ytorna.

Apparater i rostfritt stål: undvik swampdukar eller tvätta dem ordentligt innan de används första gången för att undvika korrosion.

Specialsalt och sköljglans

Fyll på specialsalt och/eller sköljglans så snart påfyllningsindikatorerna i manöverpanelen 6 och 5 lyser eller du uppmanas därtill i frontdisplayindikatorn * 13.

* beroende på utrustningsvariant av din diskmaskin

Filter

Filtren 29 fängar upp grova föroreningar i diskvattnet så att de inte kommer in i pumpen. Dessa föroreningar kan ibland täppa till filtren.

1. Kontrollera efter varje diskning att inga föremål finns kvar i filtren.
2. Vrid loss filtercylindern enligt bilden och ta ut filtersystemet.

1. Avlägsna eventuella rester och rengör silarna under rinnande vatten.
2. Sätt tillbaka filtersystemet i omvänd ordning och se till att pilmarkeringarna efteråt står mitt emot varandra efter stängning.

sv Fel, vad göra?

Spolarmar

Kalk och föroreningar från diskvattnet kan blockera spolarmarnas 23 och 27 munstycken och lagren.

1. Kontrollera att spolarmarnas munstycken inte är igensatta.
2. Skruva loss övre spolarmen 23 (1) och dra av den nedåt (2).
3. Dra av den undre spolarmen 27 uppåt.

1. Rengör spolarmarna under rinnande vatten.

2. Sätt tillbaka eller skruva fast spolarmarna.

Fel, vad göra?

Av erfarenhet vet vi att du själv kan åtgärda många fel som uppstår vid daglig användning. Tack vare detta behöver du inte vänta på att felet ska åtgärdas. I följande översikt hittar du möjliga orsaker till fel samt hjälpsamma råd om hur felen ska avhjälpas.

Anvisning: Om apparaten under diskningens gång av oklara skäl skulle stanna eller inte starta, utför först funktionen Avbryta program (Reset) → "Använda apparaten" på sidan 29.

Varning

Reparationer som inte utförts på ett sakkunnigt sätt eller med andra än originalreservdelar kan orsaka betydande skada och innebära fara för användaren!

Låt alltid fackfolk utföra reparationer. Om något behöver bytas ut, använd alltid originalreservdelar.

Felmeddelande

Några fel anges i indikatorfönstret upptill 4 och i frontdisplayindikatorn * 13 och möjliga åtgärder föreslås (till exempel Filtersystem nedsmutsat (E22) -> Rengör filter).

* beroende på utrustningsvariant av din diskmaskin

Avloppspump

Grove matrester eller främmande föremål som filtren inte lyckat stoppa kan blockera avloppspumpen. Diskvattnet står sedan över filtren.

Varning

Risk för skärsår!

Vassa och spetsiga föremål eller glasskärvor kan blockera avloppspumpen. Avlägsna alltid främmande föremål försiktigt.

Så rengör du avloppspumpen:

1. Koppla bort diskmaskinen från elnätet.
2. Ta ut över- 22 och underkorgen 31.
3. Montera bort silen 29.
4. Ös ut vattnet, ta ev. en svamp till hjälp.

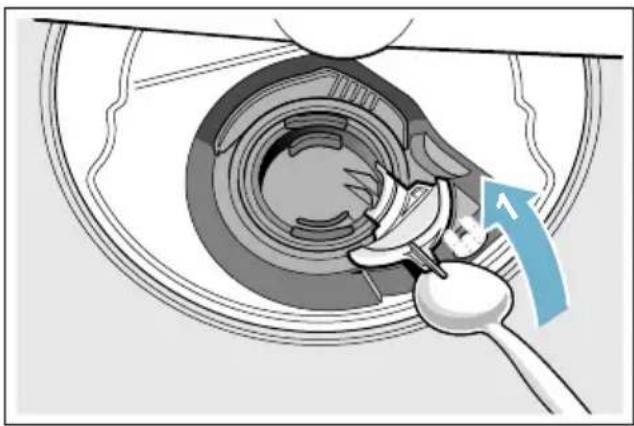

5. Lossa pumplocket (såsom avbildat) med hjälp av en sked. Fatta om pumplocket i öglan och lyft det snett inåt (1). Ta bort hela locket.

1. Kontrollera om det finns främmande föremål i vinghjulet och avlägsna dem i förekommande fall.
2. Sätt pumplocket i sitt ursprungliga läge (2) och snäpp fast det genom att trycka nedåt (3).

1. Bygg in filtren.
2. Sätt tillbaka korgarna.

Felsökningstabell

Fel Orsak Åtgård
Indikator "Kontroll av vattentillförseln" lyser.	Tilloppsslangen vikt. Lägg tilloppsslangen så att den inte ligger i veck.
	Vattenkranen är stängd. Öppna vattenkranen.
	Vattenkranen har fastnat eller är igenkalkad.	Öppna vattenkranen.Vattenflödet med öppen vattentillförsel måste vara min 10 l/min.
	Filtret vid vattentillförseln är igentäppt.	Stäng av apparaten och dra ut stickkontakten ur vägguttaget. Stäng vattenkranen. Lossa vattenanslutningen.
		Rengör filtret i tilloppsslangen. Skruva tillbaka vattenanslutningen. Kontrollera tätheten. Återställ strömförsörjningen. Slå på apparaten.
Felkoden E:07 lyser. Insugningsöppningen (på apparatens högra insida) är täckt av diskgods.		Placera diskgodset så att insugningsöppningen ligger fri.
Felkoden E:12 lyser. Värmeelementet är igenkalkat eller nedsmutsat.		Rengör apparaten med rengöringsmedel avsett för diskmaskiner eller avkalka den. Diskmaskinen ska användas tillsammans med avhärdare och kontrollera inställningen.→ "Avhärdare/Specialsalt" på sidan 15
Felkoden E:22 lyser.	Filtren 29 nedsmutsade eller igentäpptta.	Rengör filtret. → "Filter" på sidan 35
Felkoden E:24 lyser. Avloppsslangen igentäppt eller vikt.		Lägg slangen utan veck, avlägsna rester vid behov.
		Vattenlåsanslutningen fortfarande stängd.
		Locket till avloppspumpen löst. Snäpp fast locket ordentligt.→ "Avloppspump" på sidan 37
Felkoden E:25 lyser. Avloppspumpen blockerad eller avloppspumpens lock har inte snäppt fast.		Rengör pumpen och snäpp fast locket riktigt. → "Avloppspump" på sidan 37
Felkoden E:27 lyser.	Nätspänningen för låg.	Inget apparatfel, låt testa nätspänning och elinstallation.
En annan felkod visas i sifferindikatorn.(E:01 till E:30)	Förmodligen har ett tekniskt fel uppstått.	Stäng av apparaten med PÅ/AV-omkopplaren 1. Starta apparaten på nytt efter en kort stund. Skulle problemet uppträda igen, stäng vattenkranen, dra ut stickkontakten. Kontakta kundtjänst och ange felkod.
Displayen blinkar. Luckan inte helt stängd. Stäng luckan. Se till att inga föremål (diskgods, doftgivare) skjuter ut från korgen och därmed hindrar att luckan stängs.
Påfyllningsindikatorn för salt 6 och/eller sköljglans 5 lyser.	Sköjglans saknas. Fyll på sköljglans.
	Salt saknas. Fyll på specialsalt.
	Sensorn känner inte igen salttabletter.	Använd annat specialsalt.
Påfyllningsindikatorn för salt 6 och/eller sköljglans 5 lyser inte.	Påfyllningsindikatorn är avstängd.	Aktivering/deaktivering (se kapitlet "Avhärdaren/Specialsalt" → Sidan 15 eller "Sköljglans" → Sidan 16).
	Det finns ännu tillräckligt med specialsalt/sköljglans.	Kontrollera påfyllningsindikator, fyllnadsgraden.
Vatten blir kvar i apparaten efter avslutat program.	Filtersystemet eller området under filtrenarna 29 är igentäppt.	Rengör filtren och området under filtren .
	Program har ännu inte avslutats. Invänta programslut eller genomför Reset.Diskgodset ej torr. Ingen eller för lite sköljglans i behållaren.Fyll på sköljglans.
		Ett program utan torkning har valts.
		Vattenanhopning i fördjupningar av diskgods och bestick.
		Det använda kombinerade diskmedlet ger dåligt torkeffekt.
		Extratorkning för att öka torkningen inte aktiverad.
		Diskgodset har tagits ut för tidigt eller torkningen var ännu inte avslutad.
		Använd eko-sköljglans har begränsade torkningseffekt.
Diskgods av plast ej torr. Speciella egenskaper av plast. Plast har mindre värmelagringsförmåga och torkar därför sämre.
Besticken ej torra. Besticken ofördelaktigt placerade i bestickkorgen.		Stoppa om möjligt ner ett bestick i sänder, undvik kontaktställen.
		Besticken ofördelaktigt placerade i besticklådan.
Apparatens innerväggar våta efter diskning.	Inget apparatfel. På grund av torkningsprincipen"kondensationstorkning" är vattendroppar i behållaren fysikaliskt betingade och önskvärda. Fuktigheten i luften kondenserar på innerväggarna, rinner iväg och pumpas ut.
Matrester på diskgodset. Diskgodset står för tätt, diskkorgen överfull.	Placera diskgodset så att det finns tillräckligt med fritt utrymme och att vattenstrålarna kan nå diskgodset. Undvik kontaktställen.
Spolarmsrotationen förhindrad. Placera diskgodset så att spolarmarnas rotation inte hindras.
Spolarmsmunstyckena igentäppta.	Rengör spolarmsmunstyckena. → "Rengöring och skötsel" på sidan 34
Filtren [29] nedsmutsade.	Rengör filtren. → "Rengöring och skötsel" på sidan 34
Filtren [29] felaktigt insatta och/eller har inte snäppt fast.	Sätt in filtren riktigt och snäpp fast dem.
Ett för svagt diskprogram har valts.	Välj kraftfullare diskprogram. Sensorernas känslighet ska höjas. → "Sensorinställning" på sidan 30
Diskgodset alltför noga avsköljt i förväg; därför beslutar sig sensorsystemet för ett svagare programförlopp. Riktigt besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset i förväg. Avlägsna bara stora matrester. Sensorernas känslighet ska höjas. → "Sensorinställning" på sidan 30 Programrekommendation Eco 50° eller Intensiv.
Höga smala kärl diskas inte tillräckligt i hörnen.	Ställ inte höga smala kärl för snett och inte i hörnen.
Överkorg [22] till höger och vänster inte inställd på samma höjd.	Ställ in överkorgen med spakar på sidan på samma höjd.

Fel Orsak Åtgärd
Diskmedelsrester Locket till diskmedelsfacket 33blockerat av diskgods, därför öppnas inte locket helt.		Diskgods får inte stå över uppfångningsskålen för disktabletter 24. Detta kan blockera locket till diskmedelsfacket så att det inte öppnas helt och hålllet. → "Övre diskkorg" på sidan 18Placera inget diskgods eller doftgivare i uppfångningsskålen för disktabletter.
		Locket till diskmedelsfacket 33blockeras av en disktablett.
		Disktabletter har använts i snabb-eller kortprogrammet.Diskmedlets upplösningstid har inte uppnätts i det valda kortprogrammet.
		Vid längre lagringstid minskas diskeffekten och förmågan att upplösas eller också klumpar sig diskmedlet.
Vattenfläckar på plastföremål.		Att det bildas droppar på plastytan kan av fysikaliska orsaker ej undvikas. Efter avtorkning syns vattenfläckar.
Avtorkningsbara eller vattenlösliga beläggningar i behållaren eller på luckan.		Ämnen i diskmedlet avlagras. Dessa beläggningar kan för det mesta inte avlägsnas på kemisk väg (maskinrengöringsmedel, ...).
		Vid "vit beläggning" på botten av behållaren är avhärdaren inställd på gränsen till fel värde.
		Locket till saltbehållaren 28inte igenvridet.
		Endast glas: Begynnande glaspest kan endast skenbart torkas bort.

Fel Orsak Åtgård
Vita beläggningar som är svåra att avlägsna på diskgods, behållare eller lucka.	Ämnen i diskmedlet avlagras. Dessa beläggningar kan för det mesta inte avlägsnas på kemisk väg (maskinrengöringsmedel, ...).	Byt diskmedelsmärke. Rengör apparaten mekaniskt.
	Hårdhetsområdet fel inställt eller vattenhårdhet större än 50°dH (8,9 mmol/l).	Ställ in avhärdaren enligt bruksanvisningen eller fyll på salt.
	3-i-1 diskmedel eller bio/eko-diskmedel är inte tillräckligt effektiva.	Ställ in avhärdaren enligt bruksanvisningen eller använd separata medel (märkesdiskmedel, salt, skölglans).
	Underdosering av diskmedel. Höj diskmedelsdosering eller byt diskmedel.
	Ett för svagt diskprogram har valts.	Välj kraftfullare diskprogram.
Te- eller läppstiftsfläckar på diskgodset.	För låg disktemperatur. Välj program med högre disktemperatur.
	För liten mängd eller olämpligt diskmedel.	Fyll på lämpligt diskmedel med rätt dosering.
	Diskgodset alltför noga avsköljt i förväg; därför beslutar sig sensorsystemet för ett svagare programförlopp. Riktigt besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset i förväg. Avlägsna bara stora matrester.Sensorernas känslighet ska höjas.→ "Sensorinställning" på sidan 30 Programrekommendation Eco 50°
Färgade (blå, gula, bruna), svåra beläggningar till sådana som ej kan avlägsnas, i maskinen eller på diskgods av rostfritt stål.	Beläggning av ämnen grönsaker (t.ex. av kål, selleri, potatis, nudlar, ...) eller i ledningsvattnet (t.ex. mangan).	Delvis möjlig att avlägsna med maskinrengöringsmedel eller med mekanisk rengöring. Beläggningar är ur hälsosynpunkt ofarliga.
	Beläggning av metalliska beständsdelar på diskgods av silver eller aluminium.	Delvis möjlig att avlägsna med maskinrengöringsmedel eller med mekanisk rengöring.
Färgade (gula, orange, bruna) avlagringar som lätt kan avlägsnas i innerutrymmet (företrädesvis i bottenområdet).	Avlagring av ämnen i matrester och i ledningsvattnet (kalk), "tvålartad".	Undersök funktionen hos avhärdaren (fyll på specialsalt) resp aktivera avhärdning vid användning av kombinationsdiskmedel (disktabletter).→ "Avhärdare/Specialsalt" på sidan 15
Missfärgning av plastföremål.	För låg disktemperatur. Välj program med högre disktemperatur.
	Diskgodset alltför noga avsköljt i förväg; därför beslutar sig sensorsystemet för ett svagare programförlopp. Riktigt besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset i förväg. Avlägsna bara stora matrester.Sensorernas känslighet ska höjas.→ "SensorInställning" på sidan 30 Programrekommendation Eco 50°
Fel Orsak Åtgärd
Ränder som kan avlägsnas på glas, glas med metalliskt utseende och bestick.	Alltför mycket sköljglans. Ställ in sköljglansmängd på lägre läge.
	Ingen sköljglans påfylld eller för låg inställning.	Fyll på sköljglans och kontrollera doseringen (rekommendation läge 4-5).
	Diskmedelsrest i programavsnittet sköljglanssköljning. Locket till diskmedelsfacket blockerat av diskgods (locket öppnas inte helt och hålllet).	Locket till diskmedelsfacket får inte blockeras av diskgods. Placera inget diskgods eller doftgivare i uppfångningsskålen för disktabletter.
	Diskgodset alltför noga avsköljt i förväg; därför beslutar sig sensorsystemet för ett svagare programförlopp. Riktigt besvärlig smuts kan delvis inte avlägsnas.	Skölj inte diskgodset i förväg. Avlägsna bara stora matrester. Sensorernas känslighet ska höjas. → "Sensorinställning" på sidan 30 Programrekommandation Eco 50°
Begynnande eller redan befintlig, irreversibel (går ej tillbaka) glasgrumling.	Glas som ej är diskmaskinsäkert, endast lämpligt för maskindisk.	Använd diskmaskinsäkert glas. Undvik lång ångfas (tid efter diskningens slut). Använd diskning med lägre temperatur. Ställ in avhärdaren enligt vattnets hårdhet (vid behov ett lägre läge). Använd diskmedel med glasskyddskomponent.
Rostfläckar på besticken. Besticken inte tillräckligt rostbeständiga. Knivblad drabbas ofta starkare.		Använd rostbeständiga bestick.
		Bestick rostar också när föremål som redan rostat diskas samtidigt (kastrullhandtag, skadade diskkorgar osv).
		Salthalten i diskvattnet för hög, eftersom locket till saltbehållaren inte vridits igen ordentligt eller också har salt spillts vid saltpåfyllningen.
Apparaten startar inte. Trasig säkring i elskåpet. Kontrollera säkringen.
			Nätkabeln sitter inte i vägguttaget.
			Apparatluckan inte helt stängd. Stäng luckan.
Programmet startar av sig självt.	Programslut ej inväntat. Genomför Reset.
Fel Orsak Åtgård
Luckan kan endast med svårighet öppnas.	Barnsäkringen är aktiverad. Deaktivera barnsäkringen.
Luckan kan inte stängas. Lucklåset har slagit om. Stäng luckan med förhöjd kraftinsats.
	Luckan kan inte öppnas på grund av inbyggnaden.	Kontrollera inbyggnaden av apparaten dörrar eller inbyggnadsdelar får inte stöta i vid stängning.
Locket till diskmedelsfacket kan inte stängas.	Diskmedelsfacket eller lockfästet blockerat av kletiga diskmedelsrester.	Avlägsna diskmedelsrester.
Diskmedelsrester i diskmedelsfacket 33eller i uppfångningsskålen för disktabletter 24.	Spolarmar blockerade av diskgods, därför sköljs inte diskmedel ut.	Se till att spolarmarna kan rotera fritt.
	Diskmedelsfacket var fuktigt när diskmedel fylldes på.	Tillsätt diskmedel endast i torrt diskmedelsfack.
Apparaten blir stående i programmet eller programmet gör uppehåll.	Luckan inte helt stängd. Stäng luckan.
	Placera inget diskgods eller doftgivare i uppfångningsskålen för disktabletter.Överkorgen trycker mot luckans insida och hindrar en säker luckstängning.	Kontrollera om bakre väggen blivit intryckt genom t.ex. vägguttag eller ej demonterade slanghållare.
	Ström- och/eller vattentillförsel avbruten.	Återställ ström- och/eller vattentillförsel.
Slående ljud från påfyllningsventilen.	Beroende av husinstallation, alltså inget apparatfel. Ingen inverkan på apparatfunktionen.	Kan ej åtgärdas.
Slående eller slamrande ljud.	Spolarmen slår i diskgodset, diskgodset ej inplacerat på rätt sätt.	Placera diskgodset så att spolarmarna inte slår i diskgodset.
	Om det finns lite diskgods i maskinen träffar vattenstrålarna diskmaskinens behållare direkt.	Fyll på mer diskgods eller fördela diskgodset jämnare i maskinen.
	Lätt diskgods rör sig vid diskningen.	Placera lätt diskgods på ett stadigt sätt.
Ovanligt mycket lödder. Handdiskmedel i behållaren för sköljglans.		Fyll behållaren för sköljglans omgående med sköljglans.

Kundtjänst

Vänd dig till din kundtjänst om du inte lyckas åtgärda felet. Vi hittar alltid en passende lösning också för att undvika onödiga besök av servicetekniker. Kontaktuppgifter för närmaste kundtjänstställe hittar du på baksidan av denna bruksanvisning eller i bifogade förteckning över kundtjänstställen. Vid kontakt, ange typnummer (E-Nr. = 1) och tillverkningsnummer (FD = 2) som du finner på typskylten 35 på apparatluckan.

Lita på tillverkarens kompetens.

Kontakta oss. På så sätt garanteras det att reparationen utförs av utbildade servicetekniker som har tillgång till originalreservdelar för din hushållsapparat.

* beroende på utrustningsvariant av din diskmaskin

Installation och anslutning

För att säkra en användning i vederbörlig ordning måste diskmaskinen anslutas på rätt sätt (av en fackman). Data för tillopp och avlopp samt de elektriska anslutningsvärdena måste motsvara de krävda kriterierna som de är nedskrivna i följande avsnitt och i monteringsanvisningen.

Vid installationen, tänk på att utföra arbetsstegen i rätt ordning:

1. Kontroll vid leveransen
2. Placering
3. Avloppsanslutning
4. Dricksvattenanslutning
5. Elektrisk anslutning.

Leveransomfattning

Har du anmärkningar, kontakta återförsäljaren där du köpt apparaten eller vår kundtjänst.

Diskmaskin
Bruksanvisning
■ Monteringsanvisning
■ Kortfattad bruksanvisning*
Garanti*
■ Monteringsmaterial
- Ångskydd*
Gummiskydd*
Nätkabel

* beroende på utrustningsvariant av din diskmaskin

Beakta säkerhetsanvisningarna under → "Vid installation" på sidan 5.

Leverans

Din diskmaskin har genomgått en noggrann funktionskontroll på fabriken. Därifrån återstår små vattenfläckar. De försvinner efter första diskningen.

Tekniska data

■ Vikt: Maximalt 60 kg.
■ Spänning: 220–240 V, 50 Hz eller 60 Hz.
■ Anslutningsvärde: 2,0 - 2,4 kW.
■ Säkring: 10/16 A (UK 13 A).
■ Effektförbrukning: avstängd 0,50 W. icke avstängd 0,50 W.
Vattentryck: minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar). Vid högre vattentryck: Koppla en tryckreduceringsventil framför apparaten.
■ Vattentillförsel: Minimum 10 liter/minut.
■ Vattentemperatur: Kallvatten. Vid varmvatten: Maximal temperatur 60 °C.
■ Kapacitet: 12–15 kuvert (beroende på utrustningsvariant av din diskmaskin)

Uppställning

Nödvändiga inbyggnadsmått framgår av monteringsanvisningen. Ställ apparaten vågrätt med hjälp av de ställbara fötterna. Se till att den står stadigt.

■ Underbyggnads- och integrerade apparater som senare upställs som fristående apparater, måste säkras så att de inte kan tippa, t.ex. genom att man skruvar fast dem i väggen eller genom att man bygger in dem under en genomgående arbetsskiva, som är fastskruvad i angränsande skåp.
- Apparaten kan utan vidare byggas in mellan trä- och plastväggar i en bänkrad.

Avloppsanslutning

1. Se monteringsanvisningen för nödvändiga arbetssteg. Montera i förekommande fall vattenlås med avloppsmuff.
2. Anslut avloppsslangen med hjälp av bifogade delar till vattenlåsets avloppsmuff. Se till att avloppsslangen inte viks, kläms, förändras eller trasslar in sig och att inget täcklock i avloppet förhindrar avloppsvattnet från att rinna ut!

Dricksvattenanslutning

1. Anslut dricksvattenanslutningen till vattenkranen enligt monteringsanvisningen med hjälp av bifogade delar. Se till att dricksvattenanslutningen inte viks, kläms eller trasslar in sig.
2. När man byter ut apparaten måste man alltid använda en ny vattentilloppsslang.

Vattentryck:

minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar).

Vid högre vattentryck:

Koppla en tryckreduceringsventil framför apparaten.

Vattentillförsel:

Minimum 10 liter/minut.

Vattentemperatur:

Kallvatten.

Vid varmvatten:

Maximal temperatur 60 °C.

Varmvattenanslutning \*

* beroende på utrustningsvariant av din diskmaskin

Diskmaskinen kan anslutas till kall- eller varmvatten upp till max 60 °C.

Varmvattenanslutning rekommenderas vid tillgång till energimässigt fördelaktig varmvattenberedning och lämplig installation, t.ex. en solvärmeanläggning med cirkulationsledning. Därigenom sparas energi och tid. Med inställningen "Varmvatten" kan du optimalt stämma av diskmaskinen för användning med varmvatten. Därvid rekommenderas en vattentemperatur (temperaturen på det inkommande vattnet) om minst 40 °C och högst 60 °C. Varmvattenanslutning rekommenderas inte om vattnet bereds i en elektrisk varmvattenberedare.

Gör så här för att ändra inställningen:

1. Öppna luckan.

2. Slå på PÅ-/AV-omkopplaren 1.

3. Tryck på infotangenten i 3 sekunder tills följande text visas i indikatorfönstret upptill 4:

Bläddra med < >

Ställ in med - +

Lämna med Setup 3 sec.

1. Tryck upprepade gånger på knappen > 11 tills Vattenanslutning visas i indikatorfönstret upptill 4.

2. Gör inställningen med inställningsknapparna + -7.

3. Tryck 3 sekunder på infotangenten i 3 Sekop 3 och

Inställningsvärdet är lagrat i apparaten.

Elektrisk anslutning

• Apparaten får endast anslutas till växelström från 220 V till 240 V och 50 Hz eller 60 Hz via ett jordat vägguttag installerat enligt gällande föreskrifter. Se typskylten [35] beträffande erforderlig säkring.
  Vägguttaget måste finnas nära apparaten och vara lätt tillgängligt även efter inbyggnaden. När stickkontakten inte är lätt tillgängligt efter inbyggnaden, måste det för att uppfylla tillämpliga säkerhetsföreskrifter finnas en allpolig brytare med minst 3 mm kontaktöppning.
• Ändringar i anslutningen får endast utföras av fackmän.
  En förlängning av nätanslutningskabeln får endast köpas via kundtjänst.
• Vid användning av jordfelsbrytare får endast sådana med tecknet användas. Endast dessa jordfelsbrytare uppfyller gällande föreskrifter.
  ■ Apparaten är utrustad med ett vattensäkerhetssystem. Observera att detta endast fungerar vid ansluten strömförsörjning.

Demontering

Beakta även här ordningen av arbetsstegen:

1. Avskilj apparaten från elnätet.
2. Stäng vattenkranen.
3. Lossa avlopps- och dricksvattenanslutningen.
4. Lossa fastsättningsskruvarna till möbeldelarna.
5. Demontera sockeln om sådan finns.
6. Dra ut apparaten och dra därvid försiktigt med slangen.

Transport

Töm diskmaskinen och säkra lösa delar.

Apparaten måste tömmas på följande sätt:

1. Öppna vattenkranen.
2. Oppna luckan.
3. Slå på PÅ-/AV-omkopplaren 1.

4. Välj programmet med den högsta temperaturen.
   I indikatorfönstret upptill 4 visas programmets förväntade längd

5. Tryck på START-knappen 10.

6. Stäng luckan.

Programmförloppet startar.

1. Öppna luckan efter ca 4 minuter.

2. Tryck på START-knappen 10 tills i indikatorfönstret upptill 4 visas "Program har avbrutits"/"Redo om en minut."

3. Stäng luckan.

4. Öppna luckan efter ca 1 minut. I indikatorfönstret upptill 4 visas "Färdig".

5. Slå av PÅ-/AV-omkopplaren 1.

6. Stäng vattenkranen, lossa tilloppsslangen och låt vattnet rinna ut.

Anvisning: Transportera endast apparaten upprätt så att inget restvatten kan komma in i maskinens styrutrustning och leda till felaktigt programförlopp.

Frostsäkerhet

Om apparaten står i ett utrymme där det finns risk för frost (t.ex. i en sommarstuga), måste apparaten tömmas helt och hållet (se Transport).

AQUA-STOP-löfte

SV

(bortfaller vid maskiner utan Aqua-Stop)

Utöver vanliga åtaganden enligt köpeavtalet och utöver vår apparatgaranti ersätter vi enligt följande villkor:

1. Uppstår vattenskada till följd av fel i Aqua-Stop-systemet, ersätter vi skadorna för privata brukare. För att garantera vattensäkerheten måste diskmaskinen anslutas till elnätet.
2. Detta ansvarslöfte gäller under maskinens hela livslängd.
3. En förutsättning för att löftet ska gälla är att maskin med Aqua-Stop är rätt installerad och ansluten i enlighet med vår anvisning. Detta innefattar även fackmässigt installerad Aqua-Stop-förlängning (originaltillbehör). Vårt löfte gäller inte vid defekta tilloppsledningar eller felaktig armatur fram till Aqua-Stop-anslutningen vid vattenkranen.
4. Maskiner med Aqua-Stop behöver i princip inte övervakas under gång och vattenkranen behöver inte stängas efter fullbordad diskning. Vattenkranen behöver endast stängas inför längre bortovaro, t.ex. en flera veckor lång semester.

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Internet: www.siemens-home.com
