BRUKSANVISNING Aquos LC-46HD1E SHARP

• Bilderna och skärmexemplen i denna bruksanvisning är endast för illustrativa syften och kan skilja sig en aning från vad som faktiskt visas.
• De exempel som används i denna bruksanvisning är baserade på modellen LC-52HD1E.

Innehåll

Innehåll....1

Ärade SHARP-kund 2

Viktiga säkerhetsföreskrifter 2

Varumärken....2

Medföljande tillbehör 3

Förberedelser 3

Montering av högtalarna ....3

Montering av stället 4

Demontering av stället....4

Borttagning av anslutningskopplingarnas skyddslock ....4

Placering av TV:n 5

TV (sedd framifrån) 6

TV (sedd bakifrån) 6

Isättning av batterier 7

Användning av fjärrkontrollen 7

Försiktighetsåtgärder gällande fjärrkontrollen 7

rrkontroll....8

Första igångsättning 9

Huvudpunkter för första igångsättning 9

Assistent för grundläggande inställningar ....10

Indikatorer för aktuellt tillstånd 12

Kanalval....12

Val av extern videokälla 13

Manövrering utan användning av fjärrkontroll 13

Statusvisning 13

Alternativa DVB-inställningar 13

Notering angående bättre bild- och ljudkvalitet 14

Anslutningshjälp....15

HDMI-anslutning....16

VGA/XGA-anslutning (dator/digitalbox) 16

Komponentanslutning (EXT3) 17

Tabell över datorkompatibilitet 18

AQUOS LINK-manövrering av HDMI-enheter 19

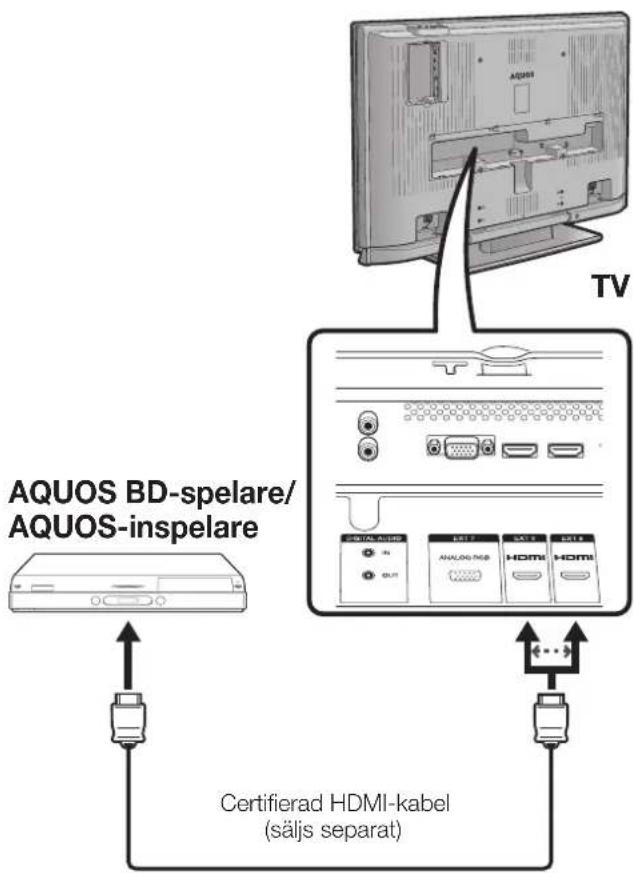

Anslutning av HDMI-enheter till TV:n 19

AQUOS LINK-inställningar 20

Entrycks AQUOS LINK-inspelningsstart 20

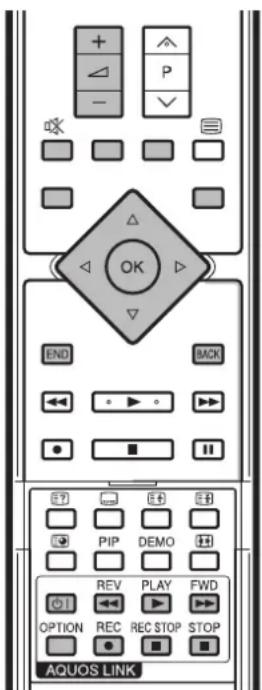

Manövrering av en AQUOS LINK-enhet ......21

Ljudåtergivning via ansluten AQUOS-

högtalaranläggning 21

Manuell ändring av ljudläge för AQUOS-

högtalaranläggning....21

Uppspelning av titlar med hjälp av AQUOS LINK ......21

Val av mediatyp för CEC-kompatibel inspelningsenhet ....21

Inspelning via AQUOS-inspelarens elektroniska

programguide (endast för inspelningsenhet) ......22

Användning av länksystemet AV Link 22

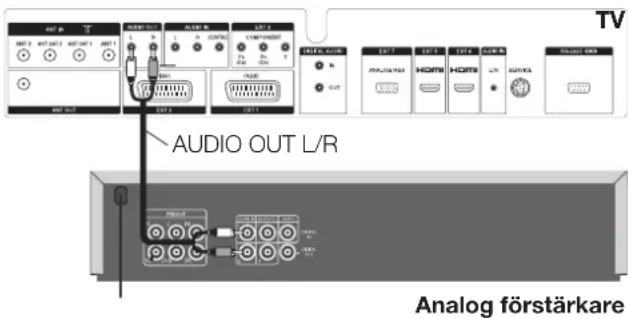

Anslutning av högtalare/förstärkare ......22

Övriga funktioner 23

Användning av PIP-menyn 23

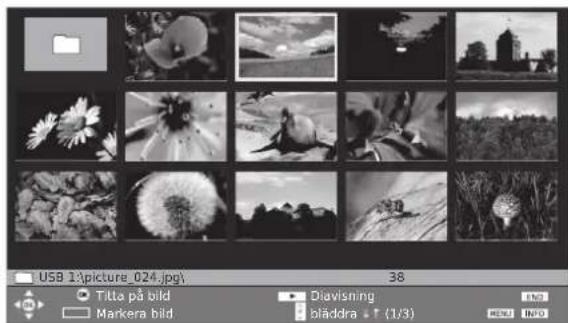

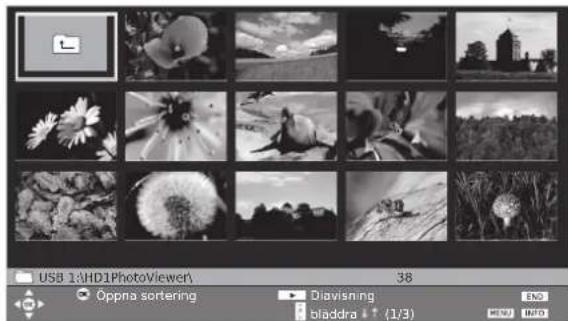

Användning av PhotoViewer 24

Visning av foton 24

Visning av Bildspel 25

Användning av PhotoViewer-meny 25

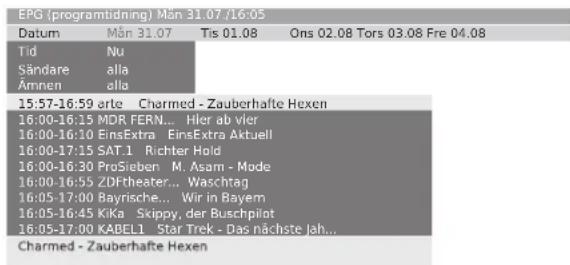

Elektronisk programguide (EPG) 26

Användning av EPG-meny 27

DVB-mottagning....28

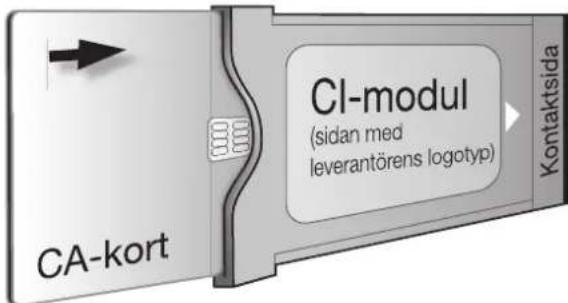

Modul för villkorlig tillgång (CI-modul) 28

Informationsvisning och indexfunktion ....31

Användning av informationstext ....31

Användning av index 31

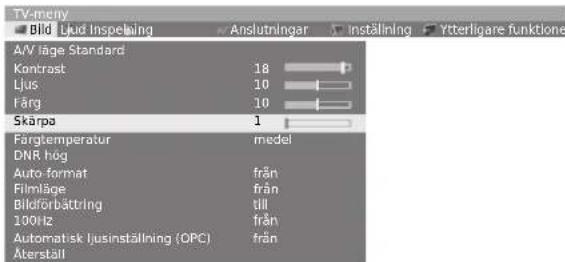

Menyn Bild 32

A/V läge 32

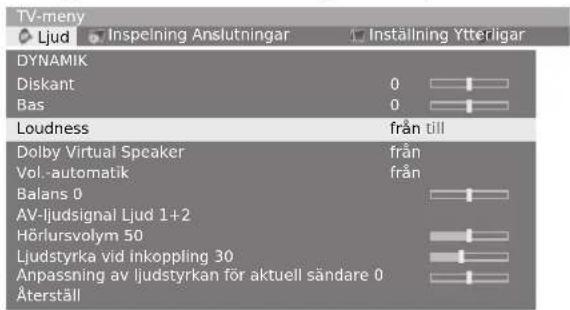

Menyn Ljud 32

Dolby Virtual Speaker 33

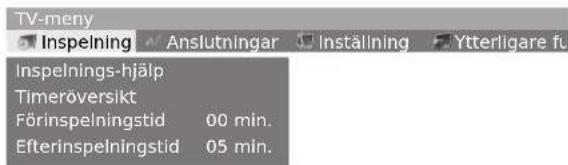

Menyn Inspelning 33

Inspelningsassistent....33

Timeröversikt 34

För- och efterinspelningstid 34

Timerinspelning med externa enheter ....34

Menyn Anslutningar 35

AV-inställningar 35

Antenn DVB 35

AV Link 35

Övriga....35

Menyn Inställning 36

Sändare....36

Barnsäkring 37

Timerfunktion....38

PIP 38

Språk 38

Övriga....38

Menyn Ytterligare funktioner 38

Menyn Geometri 38

Övriga menyposter 38

Externa källor 38

Stillbild 38

Bredbilds-läge 39

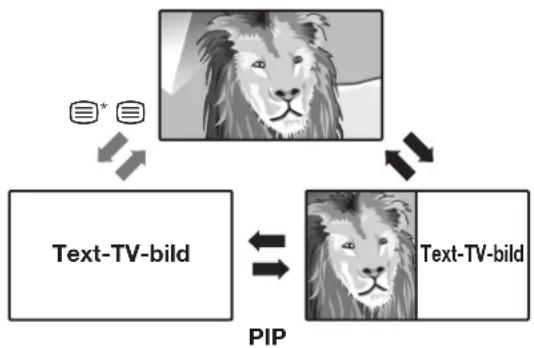

Text-TV 39

Användning av text-TV-meny 40

Manövrering av digital hårddiskinspelare ....41

Viktig information 41

Egenskaper....42

Angående tidsförskjuten visning och arkivinspelning/

appspelning 43

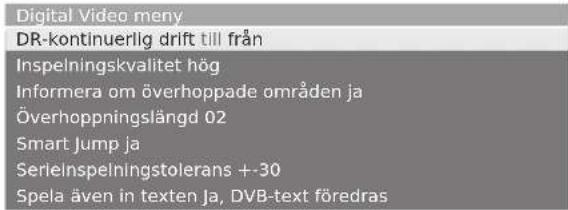

Navigering av menyn Digital Video....44

Inställning av för- och efterinspelningstid 44

Inspelning på härddisken 45

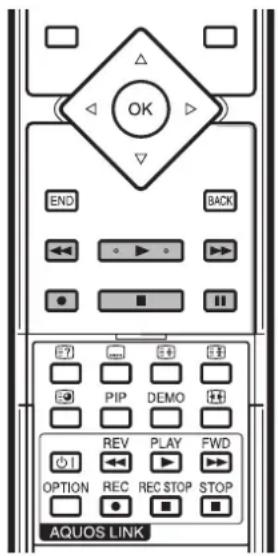

Knappar för hårddiskmanövrering 45

Inspelning 46

Timerinspelning 47

Uppspelning 48

Redigering 49

Bokmärke 51

Bilaga....52

Felsökning 52

Specifikationer för porten RS-232C 53

Användning av den universella fjärrkontrollen....55

Tekniska data 59

Extra tillbehör 59

Slutlig avskaffning 60

WARNING!

Detta är en Klass A-produkt. I en bostadsmiljö kan det hända att produkten orsakar radiostörningar, i vilket fall användaren kan tvingas vidta lämpliga åtgärder.

Ärade SHARP-kund

Vi tackar för inköpet av denna färg-TV med LCD-skärm från SHARP. Läs noga avsnittet Viktiga säkerhetsföreskrifter före bruk för att garantera felfri drift och längsta möjliga livslängd.

Viktiga säkerhetsföreskrifter

- Rengöring — Koppla loss nätkabeln från nätuttaget före rengöring av produkten. Torka av produkten med en fuktig trasa. Använd inte flytande rengöringsmedel eller sprejer.

- Vatten och fukt — Använd inte produkten på våta och fuktiga ställen, såsom i badrum, kök, tvättstug, intill en bassäng eller i en fuktig källare.

- Placera aldrig en vas, en kopp eller någon annan vätskefylld behållare ovanpå produkten. Vätska som tränger in i produkten kan orsaka brand eller elstötar.

- Placering — Placera inte produkten på en vagn, en ställning, ett stativ eller ett bord som är ostadigt. Produkten kan då falla och orsaka allvarlig personskada eller produktskada. Använd endast en vagn, en ställning, ett stativ, ett fäste eller ett bord som rekommenderas av tillverkaren eller medföljer produkten. Vid väggmontering ska du noga följa tillverkarens anvisningar. Använd endast de monteringstillbehör som rekommenderas av tillverkaren.

- När produkten placeras på en vagn för att förflyttas måste förflyttningen ske ytterst försiktigt. Plötsliga stopp, kraftiga stötar eller ett ojämnt underlag kan göra att produkten faller av vagnen.

- Ventilation — Lufthålen och andra öppningar i höljet är avsedda att tillförsäkra god ventilation. Täck aldrig över dessa hål och öppningar, eftersom det kan leda till överhettning och/eller förkortad livslängd för produkten. Placera inte produkten på en säng, en soffa, en ryamatta eller annat mjukt underlag, eftersom det kan leda till att ventilationsöppningarna blockeras. Produkten är inte utformad för en innesluten plats. Placera den inte inuti en bokhylla, ett rack eller liknande ställe såvida inte god ventilation kan garanteras eller tillverkarens anvisningar efterlevas.

- Produktens LCD-skärm är tillverkad av glas. Detta kan spricka, om produkten tappas i golvet eller utsätts för en kraftig stöt. Akta dig för att skära dig på glasbitarna, om LCD-skärmen skulle råka spricka.

- Värmekällor — Håll produkten borta från värmekällor, såsom element, värmefläktar och andra produkter som avger värme (inklusive förstärkare).

- Placera aldrig stearinljus eller någon annan form av öppen eld ovanpå eller intill TV:n, eftersom det medför brandfara.

- För att undvika risk för brand och elstötar bör du inte placera nätkabeln under TV-apparaten eller andra tunga föremål

- Visa inte en stillbild under alltför lång tid, eftersom det kan medföra att en skuggbild blir kvar på skärmen.

- En liten mängd ström förbrukas alltid så länge nätkabeln är ansluten.

- Reparation — Försök inte reparera produkten själv. Avlägsnande av skyddshöljen kan medföra utsättande för hög spänning och andra farliga förhållanden. Begär reparation av en kvalificerad tekniker.

LCD-skärmen är en högteknologisk produkt som sörjer för utsökta bilddetaljer.

Beroende på det stora antalet bildpunkter kan det dock hända att några få inaktiva bildpunkter uppträder som en fast blå, grön eller röd punkt.

Detta ligger inom ramen för produktens tekniska data och utgör inte ett fel.

Att observera vid flyttning av TV:n

Bär aldrig TV:n genom att hålla i högtalarna, när TV:n ska flyttas. Se till att TV:n alltid bärs av två personer som håller fast den med båda händerna – en hand på var sida om TV:n.

Varumärken

- "HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhöriga HDMI Licensing LLC."

• Tillverkad under licens från Dolby Laboratories.
• "Dolby", "Pro Logic" och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.

- Logotypen "HD ready" är ett varumärke tillhörigt EICTA.

- DVB-logotypen är ett registrerat varumärke tillhörigt projektet Digital Video Broadcasting - DVB.

Medföljande tillbehör

Fjärrkontroll (×1)

Nätkabel (×1) Kabelrem (×1) Ställ (×1)
(För Europa, utom Storbritannien och Irland)

(För Storbritannien och Irland)

Sidorna 7 och 8 Sidan 5 Sidan 4 Sidan 5
Högtalare (×1)

Sidan 3

Kabelklämma
(liten ×1, stor ×1)

Sidan 5 Sidan 4 Sidan 3

Skyddslock till
monteringshål för ställ (×2)

Duk (×1)

Skruvmejsel (× 1)

• Bruksanvisning (denna skrift)
- Alkaliska batterier (storlek AAA) ( × 2 )

Förberedelser

Montering av högtalarna

• Innan högtalarna monteras (eller demonteras) måste nätkabeln kopplas loss från nätintaget AC INPUT.
• Placera någonting mjukt över det område som TV:s ska läggas på, innan ett arbete påbörjas. Detta förhindrar risk för skador.

1 Kontrollera att 4 skruvar och en skruvmejsel följer med högtalarna.

2 För in de utskjutande delarna på högtalarna i motsvarande hål på TV:n och skruva sedan fast högtalarna.

För in och dra åt de fyra skruvarna i ordningsföljden ①, ②, ③ och ④.

Skruvmejsel Skruv Mjuk kudde

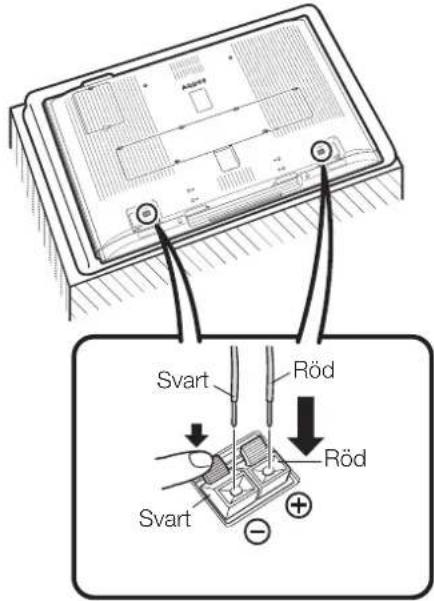

3 Anslut ändarna på högtalarkablarna till högtalarutgångarna enligt bilden.

Anslut varje tråd på högtalarkablarna till en högtalarutgång med samma färg.

Svart Röd Röd Svart +

NOTERA

- Utför åtgärderna ovan i omvänd ordning för att demontera högtalarna.

Montering av stället

• Innan stället monteras (eller demonteras) måste nätkabeln kopplas loss från nätintaget AC INPUT.
• Placera någonting mjukt över det område som TV:s ska läggas på, innan ett arbete påbörjas. Detta förhindrar risk för skador.

OBSERVERA

• Montera stället i korrekt riktning.
• Se till att följa instruktionerna. Felaktig montering av stället kan resultera i att TV:n välter omkull.

1 Kontrollera att 10 skruvar (6 korta och 4 långa) följer med stället.

2 Montera fast stödpelarna på stället i basplattan med hjälp av lådan till stället enligt bilden nedan.

Insexnyckel Kort skruv

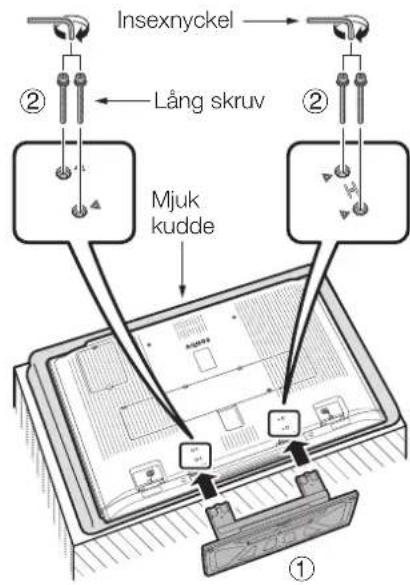

3 ① Skjut in stället i öppningarna på undersidan av TV:n. (Håll i stället, så att det inte ramlar ner från kanten på basområdet.) ② För in och dra åt de fyra långa skruvarna i de fyra hålen på baksidan av TV:n.

Insexnyckel Lång skruv Mjuk kudde

Demontering av stället

1 Utför åtgärderna under Montering av stället i omvänd ordning.
2 Sätt på skyddslocken på monteringshålen för stället.

(Anpassa flikarna på locken till hålen på TV:n och tryck in locken tills de låses fast.)

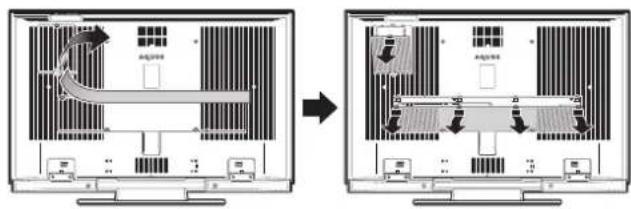

Borttagning av anslutningskopplingarnas skyddslock

Börja med att riva loss skyddstejpen från skyddslocket till anslutningskopplingarna på baksidan, innan några anslutningar påbörjas.

Tryck sedan ner de övre spärrhakarna och lyft bort skyddslocket utåt.

Placering av TV:n

75 Ω koaxialkabel med DIN45325-standardkontakt (IEC 169-2)

Placera TV:n nära ett nätuttag med stickkontakten lätt åtkomlig.

Fabriksansluten * F till ANT 2 Till ANT SAT 2 Till ANT SAT 1 ** Nätkabel (För Europa, utom Storbritannien och Irland) (För Storbritannien och Irland) * Koppla inte loss denna kabel, såvida du inte instrueras att göra det. ** Se vid satellitanslutning till att ANT SAT 1 ges prioritet. Anslut inte enbart till antenningången ANT SAT 2. Kabelklämma (stor) Bunta ihop kablarına med klämman. Kabelrem Kabelklämma (liten)

Antenn

Anslut antennkabeln från din utomhusantenn eller rums/takantenn till antenningången på baksidan av TV:n för mottagning av digitala/jordbundna sändningar.

Även en inomhusantenn kan användas, om mottagningen är exceptionellt god. Både passiva och aktiva rumsantenner finns att köpa. En aktiv antenn innebär att den strömförsörjs via antenningången.

Strömtillförseln (5 V) måste ställas in korrekt enligt anvisningarna under "Tillåtelse av kopplingsspänning" (sid. 35).

\* Ferritkärna

Ferritkärnan bör vara fäst permanent och aldrig avlägsnas från nätkabeln.

Montering av TV:n på väggen

• Ett särskilt väggmonteringsfäste från SHARP bör alltid användas vid montering av TV:n på en vägg (sid. 59). Användning av andra väggmonteringsfästen kan resultera i en instabil installation, som kan leda till allvarlig kroppsskada.
• Vid användning av väggmonteringsfästet AN-52AG4 (SHARP) ska TV:n monteras i en vinkel på 0° eller 5°. Montera den inte i en vinkel på över 10°.
• Installation av LCD-färg-TV:n kräver speciella färdigheter som endast en kvalificerad servicetekniker besitter. Försök inte att utföra detta på egen hand. SHARP åtar sig inget ansvar för felaktig montering som kan leda till personella eller materiella skador.
• Rådgör med en kvalificerad installatör angående användning av ett separat inköpt monteringsfäste för montering av TV:n på en vägg.

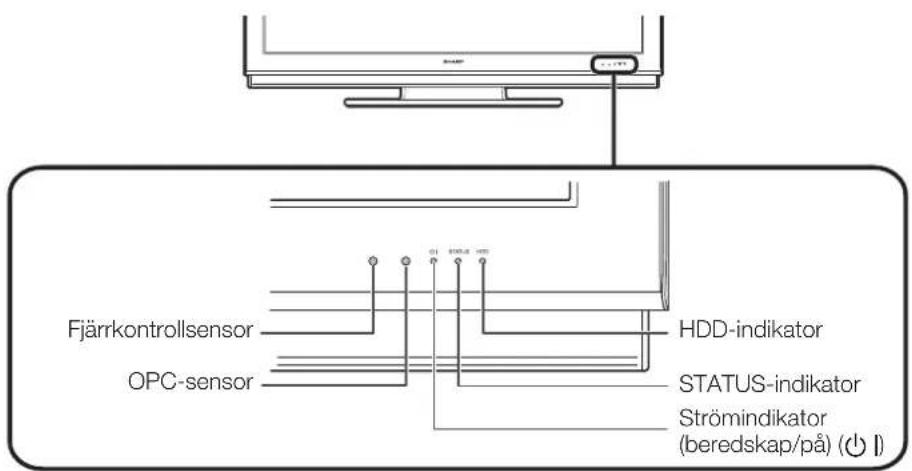

TV (sedd framifrån)

Fjärrkontrollsensor OPC-sensor HDD-indikator STATUS-indikator Strömindikator (beredskap/på) ( ⏻ I )

Vi hänvisar till sidan 12 angående indikatortillständ.

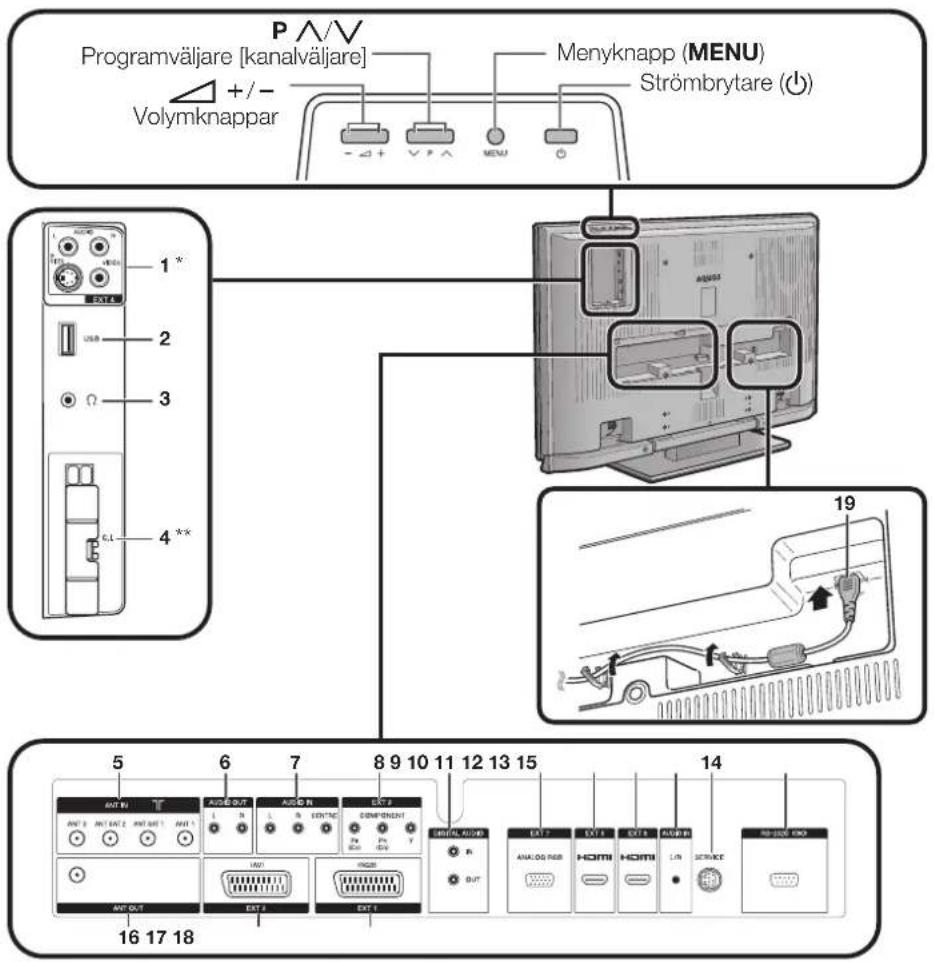

TV (sedd bakifrån)

Programväljare [kanalväljare] +/- Volymknappar Menyknapp (MENU) Strömbrytare (Ø) 1* 2 3 4** 5 6 7 8 9 10 11 12 13 15 14 16 17 18 AUTO AUTO OUT AUTO IN AUTO COMPRENNT CONTROL ACCESS OUT ANALOG RED HDMI HDMI LED SERVICE NO-TIME INFO

1 Ingångarna EXT 4

* Anslut inte S-VIDEO och VIDEO samtidigt.

2 USB-port

3 Hörlursutgång

4 Öppning för Cl-modul (gemensamt gränssnitt) (×2)

** Ta bort skyddslocket, när en Cl-modul ska sättas i.

5 Antenningångar

6 Ljudutgångar

7 Ljudingångar

8 Komponentingångarna EXT 3

9 Digitala ljudin/utgångar

10 RGB-ingången EXT 7 (analog)

11 HDMI-ingången EXT 5

12 HDMI-ingången EXT 6

13 Stereoljudingång

14 Underhållskoppling

15 Porten RS-232C

16 Antennutgång

17 AV-ingången EXT 2

18 RGB-ingången EXT 1

19 Nätintaget AC INPUT

Isättning av batterier

Innan TV:n tas i bruk för första gången ska de två medföljande batteriema (storlek AAA) sättas i fjärrkontrollen. Byt ut batteriema mot två nya batterier av storlek AAA, när batterierna blivit urladdade och fjärrkontrollen inte längre kan användas.

1 Öppna batterilocket.

2 Sätt i de två medföljande alkaliska batterierna av storlek AAA.

- Sätt i batterierna med polerna vända enligt märkena (+) och (−) i batterifacket.

Felaktig användning av batteriema kan resultera i läckage av kemiska ämnen eller explosion. Var noga med att följa anvisningarna nedan.

- Använd inte olika typer av batterier tillsammans. Olika typer av batterier kan ha olika egenskaper.

- Blanda inte gamla och nya batterier. Det kan leda till att de nya batteriernas livslängd förkortas eller att de gamla batterierna läcker.

- Ta ur batterierna så snart de är förbrukade. I annat fall kan de läcka en vätska som irriterar huden. Torka noga ur batterifacket, om batteriläckage har uppstätt.

- Använd alkaliska batterier iställer för manganbatterier, när batterierna byts ut.

- Använd inte belysningsfunktionen alltför mycket genom att trycka på knappen LIGHT ⚡, eftersom det förkortar batteriernas livslängd. Byt ut batterierna, när belysningsstyrkan i LCD-fönstret eller med belysningsfunktionen försvagats eller när indikeringarna i LCD-fönstret blivit otydliga.

- Fortsätt inte att använda fjärrkontrollen med för svaga batterier. Det kan resultera i felmeddelanden eller funktionsfel. Om så inträffar, så byt ut batteriema och lärnna fjärrkontrollen oanvänd ett tag. Det går också att öppna batterilocket på baksidan och trycka på återställningsknappen RESET. Äterställningsknappen RESET När RESET trycks in raderas inställningarna för universell fjärrkontroll.

- Fjärrkontrollen inkluderar ett internminne för externa enheter. Byt ut batterierna snabbt för att inte förlora dessa data. Tillverkarkoden kan matas in på nytt, om den har raderats genom återställning (se sid. 55).

- Aktuella förvaringsförhållanden kan göra att batterierna som medföljer produkten har en något kortare livslängd än beräknat.

- Ta ut batterierna ur fjärrkontrollen, om fjärrkontrollen inte ska användas under en längre tid.

Notera angående avyttring av batterier:

De medföljande batterierna innehåller inga skadliga material, såsom kadmium, bly eller kvicksilver. Förordningar gällande förbrukade batterier föreskriver att batterier inte längre får kastas tillsammans med hushållssopor. Avyttra använda batterier utan kostnad genom att placera dem i någon av de batteriboxar som finns på återvinningsstationer e.dyl.

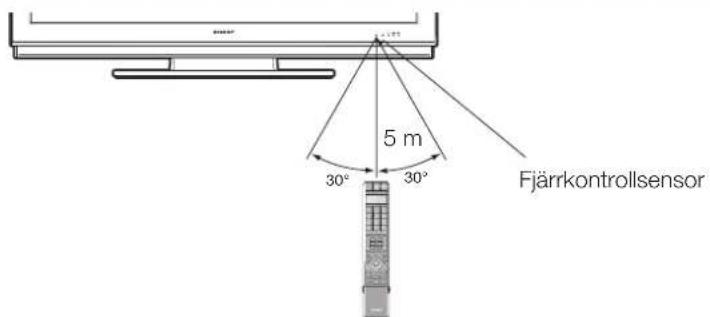

Användning av fjärrkontrollen

Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn på TV:n. Föremål mellan fjärrkontrollen och sensorn kan förhindra korrekt manövrering.

5 m 30° 30° Fjärrkontrollsensor

Försiktighetsåtgärder gällande fjärrkontrollen

- Undvik att utsätta fjärrkontrollen för slag och stötar.

Utsätt ej heller fjärrkontrollen för vätskor och placera den inte på ett ställe där luftfuktigheten är hög.

- Undvik att placera fjärrkontrollen på ställen som utsätts för solsken. Hög värme kan deformera höljet.

- Fjärrkontrollen kan fungera felaktigt, om fjärrkontrollsensorn på TV:n utsätts för solsken eller annan skarp belysning. Ändra i så fall vinkeln på belysningen eller TV:n eller använd fjärrkontrollen närmare fjärrkontrollsensorn.

- Symbolerna DVD, STB och VCR anger att knapparna blir tillgängliga i respektive manövreringsläge vid användning som universell fjärrkontroll.

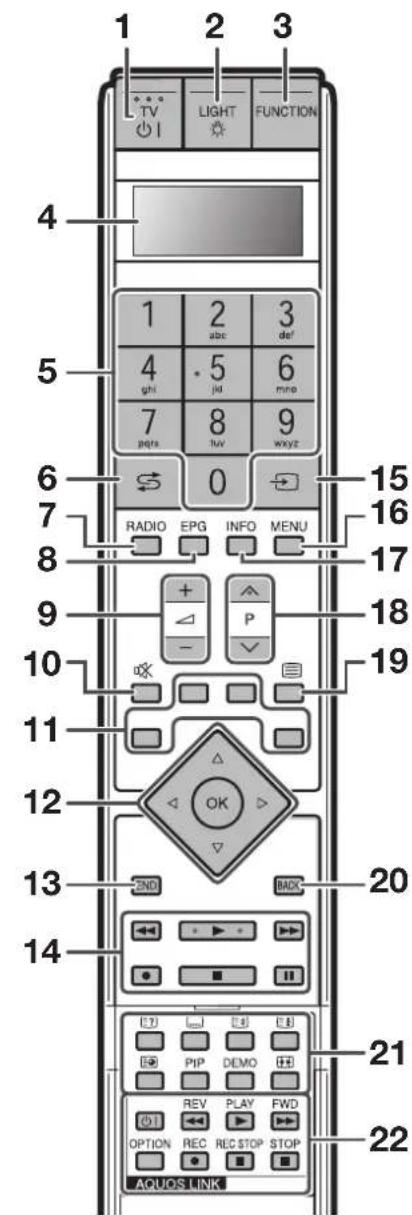

1 ⏻ | (TV i viloläge/på) DVD STB VCR (Sidan 12)

2 LIGHT 📋 (Belysningsknapp) DVD STB VCR

Vid tryckning på denna knapp tänds knappar som ofta används (P ∧/∨, 4 +/−, sifferknapparna 0 - 9, 5 och 5). Belysningen slocknar, om ingen manövrering utförs inom cirka 5 sekunder. Denna knapp är till för manövrering vid dåliga belysningsförhållanden.

3 FUNCTION (Funktionsväljare) DVD STB VCR

Tryck kort på denna knapp (i över 0,2 sekunder) för att välja läget för fjärrmanövrering av en DVD-spelare, en digitalbox eller en videobandspelare. Aktuell enhet anges i LCD-fönstret. Vi hänvisar till sidan 55 angående användning av fjärrkontrollen som universell fjärrkontroll.

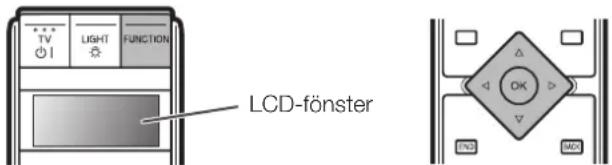

4 LCD-fönster DVD STB VCR

Här visas vilken enhet som för tillfället manövreras (TV, DVD, STB eller VCR).

5 Sifferknapparna 0 - 9 STB

Välj önskad kanal. Siffror och bokstäver kan matas in på samma sätt som med en mobiltelefon. Välj en sida i text-TV-läget.

6 ⚪ (Återgångsknapp)

Tryck här för att återgå till föregående bild i normalt visningsläge.

7 RADIO (Radioväljare)

Växla mellan lägena RADIO och TV.

8 EPG-knapp

Ta fram EPG-menyn.

9 +/- (Volymknappar) Höj/sänk TV-volymen.

11 Färgknappar (röd/grön/gul/blå)

I text-TV-läge: Direktvälj en sida (sid. 40). Så länge ingen annan färgknappsmeny är aktiv har färgknapparna följande funktioner.

Röd knapp

Öppnar DV-arkivet (sid. 44).

Grön knapp

Öppnar text-TV-menyn för val av textningsstorlek.

Gul knapp

Äterkallar senast valda program/externa källa.

Blå knapp

Tar fram programinformationsmenyn.

När en meny visas på skärmen används färgknapparna till att välja motsvarande färgade poster på menyn.

1 2 3 TV LIGHT FUNCTION 4 1 2 3 abc def 5 4 .5 6 ghi jia mno 7 8 9 PINS TVV WAYZ 0 6 15 7 RADIO EPG INFO MENU 16 8 17 9 18 10 + P - 19 11 OK 20 12 21 END BACK 13 14 E: E: E: PIP DEMO 22 REV PLAY FWD OPTION REC REC STOP STOP ACQUOS LINK

12 ▲/▼/◄/► (Markörknappar) DVD

Välj önskad post på en inställningsmeny. Om ingen annan meny är aktiv, så tryck på ▲/▼ och flytta bilden uppåt/neråt med ▲/▼/◄◄.

OK DVD STB

TV/DVD/STB: Utför ett kommando på en meny.

TV: Ta fram programlistan eller favoritlistan, när ingen annan meny är aktiv.

13 END (Avslutningsknapp)

Lämna aktuell meny.

Om ingen meny är aktiv, så används denna knapp till att ta fram programinformation.

14 Knappar för hårddiskmanövrering

Dessa knappar är till för grundläggande manövrering för inspelning/upspelning på en hårddisk integrerad med TV:n.

15 → (Ingångsväljare)

Välj en extern källa. Tryck och flytta med

▲/▼.

16 MENU (Menyknapp) DVD

TV: Kopplar in/ur visning av menyskärmen. DVD : Titelmeny på/av.

17 INFO (Informationsväljare)

Tryck för att ta fram indexmenyn (sid. 31). Text-TV: Ta fram text-TV-sidan 100.

I analog-TV-läge kan externa källor också väljas.

19 (Text-TV)

Välj text-TV (sid. 39).

20 BACK (Tillbakagångsknapp)

Ätergå till föregående meny.

21 Knappar för text-TV och andra användbara funktioner

Fäll upp luckan på framsidan av fjärrkontrollen.

(längst upp/längst ner/full)

Välj område för förstoring i analogt text-TV-läge (sid. 40).

(Frysnings/stoppknapp) (Sidan 40)

(Undersidsväljare) (Sidan 40)

Tryck för att koppla in bild-i bild-visning (sid. 23).

Demonstrera 100 Hz-effekterna i ett dubbelskärmsformat (sid. 32).

(Bredbilds-läge)

Välj ett bredbilds-läge (sid. 39).

22 AQUOS LINK-knappar DVD VCR

Efter HDMI-anslutning av AQUOS LINK-kompatibel extern utrustning, såsom en AQUOS-BD-spelare, kan dessa AQUOS LINK-knappar användas. Vi hänvisar till sidan 19 angående detaljer.

Tryck i läget DVD eller VCR på OPTION för att pausa bilden.

Ej tillgängligt vid manövrering av digitalbox, utom för påslagning av enheten.

Huvudpunkter för första igångsättning

Utför nedanstående åtgärder punkt för punkt, när TV:n tas i bruk första gången. Beroende på TV:ns installation och anslutning kan det hända att vissa åtgärder nedan inte behöver utföras.

① Anslut nätkabeln (sid. 5)
② Anslut antenn (sid. 5)

Analog/DVB-C/DVB-T-antenn:

Anslut antennen i ett antennsystem, ett kabelsystem eller en rumsantenn till antenningången ANT 2.

En kabel är redan fabriksansluten mellan ingången ANT 1 och utgången ANT OUT.

Satellitantenn:

Anslut antennkontakter, till exempel från antennomkopplaren eller från satellitsystemets dubbla LNC-omvandlare, till antenningångarna ANT SAT 1 och ANT SAT 2.

Om endast en SAT-antennkabel ska anslutas, så anslut den till ANT SAT 1.

③ Förbered fjärrkontrollen (sid. 7)

④ Slå på strömmen till TV:n (sid. 12)

⑤ Utför grundläggande autoinstallation (sid. 10)

⑥ Anslut externa enheter (sid. 14 - 18)

Anslut eventuella externa enheter, t.ex. en DVD-brännare, i detta läge.

⑦ Anslut ljudkomponenter (sid. 22)

Anslut eventuella ljudkomponenter (förstärkare/högtalare) i detta läge.

⑧ Sätt i CA-kort (sid. 28)

Om en CI-modul och ett CA-kort används för mottagning av kodade program, så sätt i CA-kortet enligt anvisningarna.

⑨ Justera DVB-T-antennen (sid. 11)

Ändra behov placering eller riktning av DVB-T-antennen.

Assistent för grundläggande inställningar

När TV:n slås på allra första gången efter inköp visas assistenten för grundläggande autoinstallation på skärmen. Följ menyerna och utför nödvändiga inställningar en efter en.

Sprache	D	Keli	FIN
Language	GB	Jezik	SLO
Language	F	Jazyk	SK
Lingua	I	Lisan	TR
Idioma	E	Språk	S
Taal	NL	Sprog	DK
jazyk	CZ	Idioma	P
Flawooa	GR	Язык	RUS
jeyzk	PL	Språk	N
Nyelv	H

Fortsätt

NOTERA

• Installningarna kan utföras på nytt med hjälp av kommandot "Repetera grundinstallationen". Tryck på INFO, så återfinns alternativet på tredje raden uppifrån.

Knappar att använda:

▲/▼/◄/►:

Flytta markören och välj inställningar.

OK:

Tryck för att bekräfta och gå vidare till nästa steg.

Gul knapp:

På vissa menyer kan gul knapp användas till att välja eller välja bort poster. En post som är vald är markerad med √.

Första igångsättning -> Anslut antennledning/ar
Antennledning(ar) för:	till antennuttag:
Antenn/Kabel (analog)	ANT TV	√
DVB-T	ANT TV	√
DVB-C	ANT TV
DVB-S (ledning 1)	ANT SAT	√
DVB-S (ledning 2)	ANT SAT2

BACK:

Tryck för att gå tillbaka ett steg.

END:

När denna ikon visas är det möjligt att lämna assistenten.

Tabell över inställningsposter i assistenten för grundläggande inställningar

Ett flertal inställningar kan utföras med hjälp av assistenten för grundläggande inställningar. Ta tabellen nedan till hjälp för att lättare förstå innebörden av de olika inställningarna.

Poster Förklaring
Språk Välj önskat språk.
Anslut antennledning/ar	Antenn/Kabel (analog): analoga program via kabel/antennDVB-T: digitala, marksända programDVB-C: digitala program via kabelDVB-S (ledning 1): digitala program via satellitDVB-S (ledning 2): digitala program via satellit
Antenn DVB-T	Om en aktiv antenn används, så välj ja (5 V) för strömförsörjning av antennen.

Poster Förklaring
Antenn DVB-C	De konventionella inställningarna kommer att erhållas genom valet av uppställningsplats.Ändra detta endast om du känner till andra symbolhastigheter och moduleringar eller om du behöver ange nätverks-ID för aktuellt kabelnät (information tillgänglig från kabelnätsoperatören). Om du vill utföra programsökning oberoende av kanalraster, så välj frekvenssökning som sökmetod.
Antenn DVB-S	Välj på en lista vilken eller vilka satelliter mottagning sker från. Välj vidare vilken typ av omkopplare som används eller gemensamt satellitsystem, när fler än en satellit förekommer. Rådfråga din TV-handlare angående detta.
High-band	Ange här huruvida den valda satellitens högband ska genomsökas, utöver lågbandet.
LNC-frekvenser Lågband/högband	Normalt behöver värdena för lågband och högband inte ändras, såvida inte satellitsystemets LNC (LNB) använder sig av en annorlunda oscillatorfrekvens (viktigt för visningen av frekvens). När dessa inställningar är klara bör bild och ljud från valda satelliter erhållas (gäller endast Astra1 och HOTBIRD).
Symbolrate	Symbolhastigheterna anges av satellitoperatören och behöver normalt inte ändras.
Föredragen signalkälla	Välj på en lista signalkällan för det program som ska stå överst på programlistan (som börjar med programplats 1).För att kunna använda AV Linkfunktionen med en externt ansluten inspelningskomponent behöver de analoga programmen vara mellan stationsplats 1 och 99.
Sök program	Starta automatisk programsökning med OK. Först söks TV-program och därefter radioprogram. De program som hittas vid den automatiska sökningen delas upp i lämpliga programblock i enlighet med de tidigare valda antennkablarna (signalkällorna). Följaktligen kan programmen endast omsorleras inom dessa block. I början av programlistan återfinns blocket med den föredragna signalkällans program.En blandad sortering av program från olika signalkällor kan endast förekomma på en favoritlista.
Anslutning av extra enheter	Slutligen startar anslutningsassistenten, som erbjuder hjälp med att registrera och ställa in videoenheter eller avkodare och ansluta dem till TV-apparaten. DVD-spelare och DVD-brännare har förregistrarats vid tillverkningen.Anslutningsassistenten kan vid ett senare tillfälle startas manuellt för att lägga till nya enheter.Ytterligare information återfinns på sidan 15 (Anslutningsassistent) och sidan 22 (Anslutning av högtalare/förstärkare).
Rumsantenn	Vid goda mottagningsförhållanden kan en rumsantenn användas för DVB-T-mottagning (antenningången ANT 2).
Aktiv antenn	Vid sämre mottagningsförhållanden rekommenderas användning av en aktiv antenn, för vilken inställningar behöver utföras enligt grundläggande installation eller via "TV-meny > Anslutningar > Antenn DVB > Antenn DVB-T" (se "Antenn DVB-T" på denna sida).
Riktantenn	Om TV:n används utanför normalt sändningsområde kan en riktantenn användas till att förbättra mottagningskvaliteten.

Om bild- eller ljudstörningar uppstår vid mottagning av ett eller flera DVB-T-program, så bör antennens placering och/eller riktning ändras. Rådfråga din TV-handlare angående vilka kanaler som används för sändning av DVB-T-program i det område där TV:n används.

Förutsättning: I normalt TV-läge, utan någon annan menyskärm aktiv och med ett DVB-T-program mottaget och valt.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Inställning" och tryck sedan på OK.
3 Tryck på ▲/▼ för att välja "Sändare" och tryck sedan på OK. Tryck på ▲/▼ för att välja "Manuell justering" och tryck sedan på OK.

TV-meny -> Inställning-> Sändare Manuell Justering Andra program Urvaländring av favoriter Sökhjälp Signalkälla Antenn/Kabel (analog) DVB-T DVB-C DVB-S Kanal E05 Frekvens 177.50 Bandbredd 7 MHz Namn 12 Test C/N 96 Level 29 b

- Signalkällan finns redan på DVB-T på grund av förvalet av program.

4 Placera och rikta antennen så att maximala värden för C/N och Level uppnås.

5 Tryck på blå knapp för att starta sökning.

Sök efter DVB-T-program ett efter ett och jämför värdena för C/N och Level.

Ändra sedan antennens placering/riktning vid mottagning av programmet med svagast signaler tills maximala värden för C/N och Level uppnås.

6 Utför därefter en automatisk sökning efter alla DVB-T-program.

Post	Förklaring
Bandbredd	Beroende på vald kanal och aktuellt land ställs tillhörande bandbredd på 7 eller 8 MHz in automatiskt.

På/avslagning

På- och avslagning av strömmen

Tryck på ⏻ på TV:n.

Tryck på ⏻ på TV:n för att slå av den.

- Tänk dock i så fall på att EPG-data (med elektronisk programguide) går förlorat och att TV:n inte utför några programmerade timerinspelningar.

Viloläge

När TV:n är påslagen kan den ställas i viloläge genom att trycka på ⏻ | på fjärrkontrollen.

Påslagning från viloläge

Tryck i viloläge på ⏻ | på fjärrkontrollen eller tryck på någon av sifferknapparna 0 - 9.

Slå alternativt på TV:n med hjälp av knappen OK, så att en programlista visas, och välj sedan önskat program.

Påslagning av radion

Tryck i viloläge på RADIO på fjärrkontrollen.

Indikatorer för aktuellt tillstånd

Tre indikatorer (lysdioder) finns på framsidan av TV:n. Vi hänvisar till tabellerna nedan angående respektive indikators funktion.

Indikatorn ⏻ |	Tillständ
Släckt Strömmen av
Lyser blå Strömmen på
Lyser röd Viloläge

Indikatorn STATUS	Tillstånd
Lyser röd Påslagstimer är programmerad.
Blinkar röd Signaler från fjärrkontrollen tas emot.
Lyser grön Timer för hårddiskinspelning är programmerad.
Blinkar grön EPG-data tas emot.
Lyser orange	Bådet timer för hårddiskinspelning och påslagstimer är programmerade.

Indikatorn HDD Tillstånd
Lyser röd Hårddiskinspelning pågår.
Lyser grön	Arkivuppspelning eller tidsförskjuten inspelning pågår.

NOTERA

• Koppla alltid bort nätkabeln från vägguttaget om TV:n inte ska användas under en längre tid.
• En liten mängd ström förbrukas även när ⏻ har slagits av.

Kanalval

Med P∧/PV:

Tryck på P /PV för att välja kanaler.

• Programinformation med ljudformat visas tillfälligt.
• Om favoriter har ställts in, så väljs endast de registrerade kanalerna med P /PV (sid. 13).
• Symbolerna för ljudformat erhålls på sidan 13.
• Om extra språk eller DVB-textningar för DVB-program förekommer, så visas valen av dessa under programinformationen (sid. 13).

Med programlista:

1 Tryck på OK medan ingen annan menyskärm är aktiv. (Om en favoritlista visas istället, så tryck på röd knapp.)

Programlista EXT3 5 hr-fernsehen EXT5 6 Phoenix EXT6 7 BR-alpha VGA 8 3sat AVS 9 EinsExtra DVD 10 EinsFestival VCR 11 EinsPlus 0 VIDEO 12 ZDFinfokanal 1 Das Erste 13 ZDFdokukanal 2 ZDF 14 ZDFtheaterkan 3 WDR Köln 15 arte 4 Bayrisches FS 16 DAS VIERTE

2 Tryck på ▲/▼/◄/► eller 0 - 9 för att välja önskad kanal på programlistan och tryck sedan på OK för att ställa in kanalen.

• Tryck på röd knapp för att ta favoritlistan.
• Tryck på blå knapp för att sortera listan i enlighet med "alfabetiskt" eller "numeriskt".
• Använd vid alfabetisk sortering sifferknapparna 0 - 9 på samma sätt som knapparna på en mobiltelefon till att ange begynnelsebokstäver. Det första programmet enligt angivna bokstäver markeras.

För att radera, återställa, flytta och döpa om program på programlistan

Tryck medan programlistan visas på gul knapp (Ändra program).

Radera

Välj ett program som ska raderas och tryck sedan på röd knapp (Radera). Markera om så önskas fler program med ▲/▼/◄/► eller 0 - 9. Bekräfta med OK eller avbryt med röd knapp.

Återställning av sändare

För att återställa program som redan har raderats: Välj det program som ska återställas och tryck sedan på grön knapp (Återställning av sändare). Bekräfta med OK.

- De återställda programmen sorteras i enlighet med deras signalkälla i slutet av respektive programblock.

Flytta

Välj ett program som ska flyttas och tryck sedan på gul knapp (Flytta). Markera om så önskas fler program med ▲/▼/◄/► eller 0 - 9. Tryck på OK för att avsluta marking.

Tryck på ▲/▼/◄/► eller 0 - 9 för att välja önskad position att flytta till. Bekräfta med OK eller avbryt med gul knapp.

- Var vid flyttning noga med att välja korrekt block med kanaler eller destination.

Byt namn

Välj ett program som ska döpas om och tryck sedan på blå knapp (Byt namn). Använd sifferknapparna 0 - 9 till att mata in önskade tecken. Tänk på att trycka på och växla tecken med sifferknapparna snabbt, eftersom övergången till nästa siffra går ganska fort. Upprepa teckeninmatningen tills hela namnet är inskrivet. Bekräfta med OK eller avbryt med blå knapp.

- Ett namn kan bestå av upp till 9 tecken.

* Tillgängligt endast i analog-TV-läget.

Med 0 - 9:

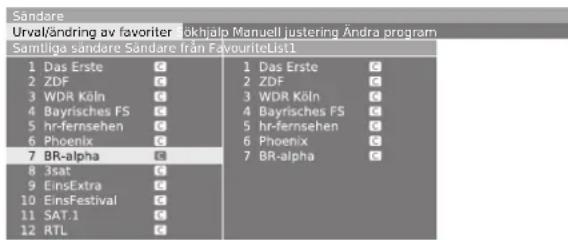

Med favoritlistorna:

Favoritprogram kan sparas och väljas på sex olika favoritlistor (t.ex. för flera olika användare). Varje favoritlista kan innehålla upp till 99 program. Efter grundläggande installation är 10 program från programlistan redan lagrade på den första listan. Ändra favoritlistan efter eget önskemål (se "Urval/ändring av favoriter" på sid. 37).

1 Tryck på OK medan ingen annan menyskärm är aktiv.

Favoriter -> FavouriteList1
1 Das Erste	C
2 ZDF	C
3 WDR Köln	C
4 Bayrisches FS	C
5 hr-fernsehen	C
6 Phoenix	C
7 BR-alpha	C
8 3sat	C
9 EinsPlus	C
10 EinsExtra	C
11 MTV	C
12 VIVA	C

2 Tryck på röd knapp för att ta fram favoritlistan.
3 Tryck på 0 - 9 eller ▲/▼/◄/► för att välja önskat program och tryck sedan på OK för att registrera det som ett favoritprogram.

Röd knapp: Återgå till programlistan.

Grön knapp: Sök igenom alla program (som i Bildspel) på den för tillfället valda favoritlistan. Tryck på OK för att avbryta sökning.

Gul knapp: Ändra favoritlistan (sid. 37).

◀/▶: Gå över till föregående/nästa favoritlista.

Val av extern videokälla

Tryck efter att anslutningen är klar på → för att ta fram menyskärmen Externa källor och tryck därefter på ▲/▼ för att växla över till lämplig extern källa med OK. En extern källa kan även väljas via programlistan.

Externa källor

VIDEO

DVD-REC

DVD

EXT3

EXT4

EXT5

EXT6

EXT7

Manövrering utan användning av fjärrkontroll

Detta tillvägagångssätt kan användas, om ingen fjärrkontroll finns inom räckhåll.

1 Tryck kortvarigt på MENU för att ta fram menyskärmen för direktkontrol

• Följande poster kan justeras: "Driftstyp", "Externa källor", "Ljus", "Kontrast", "Bredbilds-läge" och "Service".
• "Service" är en post reserverad enbart för underhållstekniker.

2 Välj önskad post med hjälp av knapparna P ∧/V.

3 Välj alternativ eller justera med hjälp av knapparna ∠+/-.

NOTERA

- Menyskärmen för direktkontroll slocknar efter ett antal sekunder, om ingen manövrering utförs.

Statusvisning

Efter tryckning på END visas aktuell status i några sekunder.

1 Das Erste Dolby D 14:30 - 15:15 Toshana 14:31 Väckning mån-fre 14:50 Språk-/fjudval DVB-textning

- På översta raden visas numret och namnet på aktuellt program, programmets titel och ljudformatet. Tiden och, om aktiverat, väckningstid/alarm och avstängningstid visas. Gå till "TV-meny > Inställning > Övriga > Visning på skärmen" för att anpassa inställningarna för statusvisning efter eget önskemål.

Ljudformat Beskrivning
Mono Analog överföring av enkanaligt ljud
2-ljud	Analog överföring av dubbelt ljud (Ljud1/Ljud2)
Stereo	Analog eller digital (PCM) överföring av stereoljud
Dolby D Överföring av	Dolby Digital-ljud (DD)
MPEG Överföring av	MPEG-ljud
☐, ☐, ☐, ☐, ☐, ☐, ☐, ☐	Dessa symboler hänvisar till antalet ljudkanaler och optimal placering av/antal högtalare (övre kanten vänd framåt).

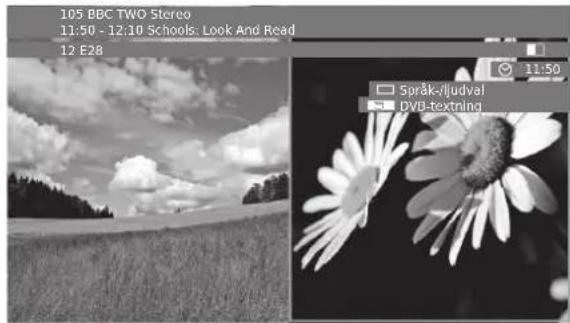

Alternativa DVB-inställningar

I statusvisningen kan extra valmöjligheter erbjudas för vissa program, beroende på leverantören av DVB-Program.

Tryck på någon av färgknapparna eller ⏻ under pågående statusvisning, så att tillhörande valmeny visas.

Röd knapp: Kanalval för leverantörer av flera kanaler Grön knapp: Val av språk/ljud ☐: DVB-textning/text-TV

- Valmenyerna är endast tillgängliga under pågående statusvisning.

Post Beskrivning
DVB-textning	Val av textning gäller endast DVB-textning och erbjuds inte av alla program. Många program sänder endast textning via text-TV. Allmäna inställningar för DVB-textning kan göras via "TV-meny > Inställning > Övriga > DVB-textning".
Nytt program	Valraden visas automatiskt en kort stund, om ett nytt program börjar med alternativ som skiljer sig från det i föregående program eller om växling till ett annat program utförs.

TV:ns integrerade anslutningsassistent erbjuder anvisningar för anslutning av nya enheter och ändring av kabelanslutningar. Kör anslutningsassistenten och registrera den utrustning som ska anslutas, innan en extern enhet verkligen ansluts.

Före anslutning ...

Kontrollera noga i bruksanvisningen till varje extern enhet vilka typer av anslutningar som kan göras. På så sätt är det möjligt att erhålla så bra bild- och ljudkvalitet som möjligt samt utnyttja TV:ns och den anslutna enhetens maximala prestanda. Notera den typ av anslutning som ska användas, innan anslutningsassistenten körs.

Notering angående bättre bild- och ljudkvalitet

Högre kvalitet uppnås i stigande ordning. Vi hänvisar till anvisningarna till den enhet som ska anslutas angående optimal anslutning.

Videoingångar Anmärkningar

Högre kvalitet

Vid användning av en HDMI/DVI-omvandlingskabel måste ljud matas in separat.

② COMPONENT (EXT 3)

③ Euro-SCART (EXT 1 eller 2)

④ S-VIDEO (EXT 4)

⑤ VIDEO (EXT 4)

Anslut inte S-VIDEO och VIDEO samtidigt.

Ljudingångar

Digital ljudanslutning Anmärkningar
Högre kvalitet

Med denna anslutning måste den ingång som ljudet matas in via specificeras (sid. 35). Vid användning av HDMI (EXT 5 eller 6) ges ljudinmatningen HDMI företräde.

② HDMI (EXT 5 eller 6)

Vid användning av en HDMI/DVI-omvandlingskabel måste ljud matas in separat. DOLBY DIGITAL-signaler spelas inte upp.

Analog ljudanslutning

Högre kvalitet

Den integrerade Anslutningshjälp visar vilken ingång aktuell enhet ska anslutas till. Anslut utrustningen enligt diagrammet och följ anvisningarna på skärmen en efter en.

NOTERA

- Nya enheter ska inte anslutas förrän de har registrerats i Anslutningshjälp.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/▶ för att välja "Anslutningar" och tryck sedan på ▼ för att gå neråt.
3 Tryck på ▲/▼ för att välja "AV-inställningar" och tryck sedan på OK.
- Anslutningshjälp visas på skärmen.
4 Tryck på OK. En grundskärm, vilken kan skilja sig från egentliga anslutningar, visas på skärmen. Tryck på OK för att gå vidare.

Grundskärm

AV-inställningar

Anslutningshjälp Just nu förväntar sig TV-apparaten att du har följande apparater anslutna: DVD DVD+ EXT4 EXT1 EXT2 EXT3 EXT5 EXT6

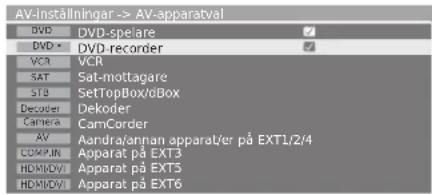

5 Menyn för val av AV-apparatval öppnas. Välj den eller de enheter som ska anslutas med hjälp av ▲/▼ och tryck på gul knapp för att markera. En markerad enhet anges av märket √. Om exempelvis en DVD-brännare ska anslutas till en HDMI-ingång på TV:n, så välj "HDMI/DVI" och tryck på gul knapp för att registrera. Andra enheter kan anslutas på samma sätt.

AV-inställninger -> AV-apparatval DVD DVD-speåre DVD • DVD-recorder VCR VCR SAT Sat-mottagare STB SetTopBox/Box Decoder Dekoder Camera CamCorder AV Aandra/jrnan apparat/er på EXT1/2/4 COMP-IN Apparat på EXT3 HOMIDVI Apparat på EXT5 HOMIDWI Apparat på EXT6

Anslutningshjälp Här anger du anslutning av nya A/V-apparater resp. anslutningsändringar för befintliga apparater.

6 Anslutningsdiagrammet visar sedan hur den nya eller förinställda enheten ska anslutas till ingångarna på baksidan. Tryck på OK för att gå vidare.
- Om en avkodare anges för anslutning, så leds du till undermenyn "Välj dekoderprogram".
7 Ange signaltypen för ingången. Välj den automatiska inställningen vid osäkerhet.
8 Följ anvisningarna på skärmen tills anslutningsproceduren är klar.

Poster Förklaring
Anslutningar och signal	Signaltypen för den enhet som kan anslutas kan variera stort. Lämna vid osäkerhet inställningen av "Signal" på "Autom.-FBAS/YC" (för t.ex. DVDspelare/brännare) eller "Autom.-VHS/SVHS" (för t.ex. videobandspelare). Välj i annat fall korrekt signaltyp.
Återge genast	Välj "ja", om bilden från en ansluten enhet omedelbart ska visas på TV:n vid uppspelning.En kopplingsspänning tillåts, så att det inte är nödvändigt att koppla över manuellt för att se bilden från den anslutna enheten (se bruksanvisningen till den anslutna återgivningsenheten).Vid uppspelningsstart på en AV Link-ansluten enhet startar bildåtergivning alltid omedelbart, oberoende av denna inställning.
Ansluts till dig.audio-ingång	Välj den AV-ingång till vilken den enhet vars digitala ljud ska återges är ansluten. Anslut den digitala utgången på den externa enheten till den digitala ingången på TV:n (sid. 22). Välj "nej" om ingen enhet med digitalt ljud har anslutits.

HDMI-anslutning

EXT 5 HDMI EXT 6 HDMI

(Valfri ljudanslutning)

(Valfri ljudanslutning)

Genom HDMI-anslutning (HDMI = High Definition Multimedia Interface) kan digitala video- och ljudsignaler överföras via en anslutningskabel från en uppspelningsenhet.

Digitala bild- och ljuddata överförs utan datakomprimering och förlorar därför ingen kvalitet. De anslutna enheterna kräver heller ingen analog/digital omvandling, vilket annars också resulterar i kvalitetsförlust.

HDMI/DVI-omvandling

Genom användning av en DVI/HDMI-adapterkabel kan digitala videosignaler från en DVD-spelare eller dator även återges via den kompatibla HDMI-anslutningen. Ljudet måste matas in separat.

HDMI och DVI använder sig av samma metod för HDCP-kopieringsskydd.

Gå till "Anslutningshjälp > AV-apparatval", välj "HDMI/DVI" och anslut enheten därefter.

- Om en HDMI/DVI-omvandlingskabel används, så måste ljudsignaler matas in separat via antingen de digitala ljudingångarna DIGITAL AUDIO (IN) eller de analoga AUDIO IN (L/R).

NOTERA

• Beroende på vilken typ av HDMI-kabel som används kan det hända att videobrus uppstår. Se till att använda en certifierad HDMI-kabel.
• Vid uppspelning av HDMI-bilder identifieras och väljs det optimala formatet för bilderna automatiskt.

Videosignaler som stöds:

VGA, 576i, 576p, 480i, 480p, 720p, 1080i, 1080p Vi hänvisar till sidan 18 angående kompatibla datorsignaler.

Om en ansluten HDMI-enhet är AQUOS LINK-kompatibel, så kan AQUOS LINK-knapparna på fjärrkontrollen användas till att utnyttja en rad praktiska funktioner.

Vi hänvisar till sidorna 19-22 angående detaljer.

VGA/XGA-anslutning (dator/digitalbox)

En dator eller en digitalbox (STB) kan anslutas till ingången EXT 7 (ANALOG RGB) för användning av TV: n som återgivningsenhet.

Ställ in upplösningarna för utmatning på datorn i enlighet med datorns kapacitet vid anslutning av en dator. Vi hänvisar till sidan 18 angående detaljer kring kompatibla datorsignaler.

Ställ in någon av följande skärmupplösningar i enlighet med digitalboxens kapacitet vid anslutning av en digitalbox:

Anslut enheten via en VGA-kabel till ingången EXT 7. Vi hänvisar till sidan 22 angående ljudanslutning.

Registrering i anslutningsassistenten behöver ej utföras.

Denna funktion kan användas till att ändra bildens placering horisontellt/vertikalt (sid. 38).

Inställning av färgstandard

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Bild" och tryck sedan på ▼ för att gå neråt.
3 Tryck på ▲/▼ för att välja "Färgstandard" och tryck sedan på ▼ för att gå neråt.
4 Tryck på ◀/► för att välja "RGB" för PC och "Ycc" (i ovanliga fall "Ypp" eller "RGB") för STB och tryck sedan på OK.

Ljudanslutning

Analogt ljud:

Anslut en stereokabel från datorn eller digitalboxen till ljudingången AUDIO IN (L/R) på TV:n för inmatning av analoga ljudsignaler.
- Ljudet återges via högtalarna anslutna till TV:n eller via en högtalaranläggning.

Digitalt ljud:

- Digitala ljudsignaler från en extern enhet kan återges via TV:ns inbyggda Dolby Digital-avkodare eller via en externt ansluten digital ljudförstärkare.

1 Anslut en vanlig cinchkabel från datorn eller digitalboxen till ingången DIGITAL AUDIO (IN) på TV:n för inmatning av digitala ljudsignaler.
2 Tilldela sedan den digitala ljudingången via "TVmeny > Anslutningar > Övriga > Ansluts till dig. audio-ingång".

För en extern digital ljudförstärkare:

1 Förutsättning: En extern ljudförstärkare är redan ansluten (sid. 22).
2 Mata ut digitala ljudsignaler till den externa förstärkaren via utgången AUDIO DIGITAL OUT på TV:n.

Komponentanslutning (EXT3)

DVD-spelare/brännare med komponentvideokopplingar kan även anslutas till ingångarna EXT 3 (COMPONENT) på TV:n, istället för till SCART-kopplingar. Anslutningskabeln med tre cinchkontakter överför bildinformation med bättre kvalitet än en SCART-kabel. En extra kabel för ljudöverföring behöver anslutas. Det grundläggande tillvägagångssättet för upprättande av en komponentanslutning (kabelanslutning och ljudanslutning) är detsamma som enligt anvisningarna i det föregående avsnittet "VGA/XGA-anslutning (dator/digitalbox)", förutom att:

Vid osäkerhet ska "Automatisk" väljas vid inställning av parametrarna i "Signaltyp vid ansl. EXT3". Anlita bruksanvisningen till den externa enheten angående andra alternativ.

Tabell över datorkompatibilitet

Upplösning		Horisontell frekvens	Vertikal frekvens	Analoga (D-Sub)	Digitala (HDMI) VESA-norm
VGA	640 × 480	31,5 kHz 60 Hz		√	√
SVGA	800 × 600	37,9 kHz 60 Hz		√	√
XGA	1024 × 768	48,4 kHz 60 Hz		√	√
SXGA	1280 × 1024	64,0 kHz 60 Hz		√	√
FULL HD	1920 × 1080	67,5 kHz 60 Hz			√

VGA, SVGA, XGA och SXGA är registrerade varumärken tillhörande International Business Machines Corporation.

NOTERA

- Denna TV har endast begränsad PC-kompatibilitet. Korrekt drift kan endast garanteras under förutsättning att datorns videokort är i exakt överensstämmelse med standarden VESA 60Hz. Alla eventuella avvikelser från denna standard resulterar i bildförvrängningar.

AQUOS LINK-manövrering av HDMI-enheter

Vad är AQUOS LINK?

Genom användning av protokollet HDMI CEC (CEC = Consumer Electronics Control) kan länken AQUOS LINK användas till interaktiv manövrering av kompatibla enheter (AV-förstärkare, DVD-spelare, BD-spelare etc.) med hjälp av en enda fjärrkontroll.

NOTERA

- AQUOS BD-spelare, AQUOS-högtalaranläggning och AQUOS-inspelare med AQUOS LINK-kompatibilitet ska börja marknadsföras efter lanseringen av denna TV (i juli 2007).

Vad länken AQUOS LINK kan användas till

√ Entrycks inspelningsstart

Fjärrkontrollen till inspelningsenheten behöver inte letas fram. Tryck på REC eller REC STOP innanför luckan på fjärrkontrollen för att starta/stoppa inspelning av det som återges på TV:n.

√ Entrycks uppspelningsstart

Medan TV:n är i viloläge slås den automatiskt på och börjar återge bilder vid uppspelningsstart på en HDMI-källa.

√ Manövrering med en fjärrkontroll

AQUOS LINK-funktionen identifierar automatiskt en ansluten HDMI-enhet och TV:n och andra enheter kan manövreras på samma sätt som med en universell fjärrkontroll.

√ Användning av titellistor i externa enheter

Förutom visning av TV:ns egna timerlista (sid. 34) är det även möjligt att ta fram en extern uppspelningsenhets huvudmeny eller en AQUOS BD-spelares/AQUOS-inspelares titellista, förutsatt att enheten ifråga stöder AQUOS LINK.

√ Mångfaldig manövrering av HDMI-enheter

Med hjälp av knappen OPTION är det möjligt att välja vilken HDMI-enhet som ska manövreras.

NOTERA

• Rikta fjärrkontrollen mot TV:n, inte mot den anslutna HDMI-enheten.
• Beroende på vilken typ av HDMI-kabel som används kan det hända att videobrus uppstår. Se till att använda en certifierad HDMI-kabel.
• Upp till tre HDMI-inspelningsenheter, en AV-förstärkare och två uppspelningsenheter kan anslutas till detta system.
• Dessa manövreringar påverkar den HDMI-enhet som är vald som nuvarande extern källa. Om enheten inte fungerar, så slå på enheten och välj korrekt extern källa med hjälp av →.

Anslutning av HDMI-enheter till TV:n

Anslut först en AQUOS-högtalaranläggning eller en AQUOS BD-spelare/AQUOS-inspelare som stöder protokollet HDMI CEC.

NOTERA

• Vi hänvisar till bruksanvisningen till den enhet som ska anslutas angående ytterligare detaljer.
• Om anslutningskablar har kopplats loss eller anslutningsmönstret har ändrats, så slå först på strömmen till TV:n medan strömmen till samtliga berörda enheter är påslagen. Ändra den externa ingångskällan genom att trycka på →, välj lämplig extern källa och bekräfta utmatningen av bild och ljud.

Anslutning av AQUOS BD-spelare/AQUOS-inspelare via en AQUOS-högtalaranläggning

AQUOS BD-spelare/AQUOS-inspelare

Certifierad HDMI-kabel (säljs separat)

AQUOS-högtalaranläggning

Anslutning av enbart en AQUOS BD-spelare/AQUOS-inspelare

AQUOS BD-spelare/ AQUOS-inspelare TV Certifierad HDMI-kabel (säljs separat)

AQUOS LINK-inställningar

● Automatisk strömpåslagning med AQUOS LINK

Med detta aktiverat fungerar entrycks återgivningsstart. Medan TV:n är i viloläge slås den automatiskt på och börjar återge bilder vid uppspelningsstart på en HDMI-källa.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Inställning" och tryck sedan på OK.

TV-meny Inställning fttterligare funktioner Bild Lj AQUOS LINK-inställningar Sändare Barnsäkring Timerfunktion Språk Övriga

3 Tryck på ▲/▼ för att välja "AQUOS LINK-inställningar" och tryck sedan på OK.

4 Tryck på ▲/▼ för att välja "Automatisk tillkoppling".

5 Tryck på ◀/► för att välja "ja".

NOTERA

- Fabriksinställningen för denna post är "nej".

Val av inspelningsenhet

Här kan du välja en inspelningsenhet för inspelning bland flera anslutna inspelningsenheter.

1 Upprepa åtgärderna i punkt 1 till 3 ovan.
2 Tryck på ▲/▼ för att välja "Val av recorder" och tryck sedan på OK.
3 Välj inspelningsenheten och tryck sedan på OK.

NOTERA

- Om AQUOS-högtalare har anslutits mellan TV:n och AQUOS-inspelaren, så ändras indikeringen för extern källa från "EXT5" till "EXT5 (Sub)", till exempel.

Entrycks AQUOS LINK-inspelningsstart

Förberedelser

Se till att den CEC-kompatibla inspelningsenheten är klar för inspelning. Kontrollera antenn- och kabelanslutningar och återstående utrymme på härddisken eller isatt DVD-skiva.

1 Fäll upp luckan på framsidan av fjärrkontrollen.
2 Tryck på REC ●.
- Kanalen på den CEC-kompatibla inspelningsenheten ändras nu till den som gäller för TV:n och inspelning startar automatiskt.
3 Tryck på REC STOP ■ för att avbryta inspelning.

Manövrering av en AQUOS LINK-enhet

Länken AQUOS LINK gör det möjligt att manövrera en HDMI-ansluten enhet med en och samma fjärrkontroll.

NOTERA

- Se till att inte förväxla AQUOS LINK-knapparna, såsom ⏻ |, REV ◀◀, PLAY ▶, FWD ▶▶ och STOP ■, innanför luckan på fjärrkontrollen med knapparna för hårddiskmanövrering. Vi hänvisar till sidan 45.

1 Fäll upp luckan på framsidan av fjärrkontrollen.

2 Tryck på PLAY ▶ för att starta uppspelning av en titel.

• Detta startar inte uppspelning av program lagrade i DR-arkivet.
• Vi hänvisar till rubriken "Uppspelning av titlar med hjälp av AQUOS LINK" i högra spalten angående uppspelningsstart med hjälp av titellistan i en AQUOS BD-spelare/AQUOS-inspelare.

3 Tryck på FWD ▶▶ för snabbspelning framåt.

Tryck på REV ◀◀ för snabbspelning bakåt

Tryck på STOP ■ för att avbryta.

Tryck på ⏻ | för att slå på/av den HDMI- anslutna enheten.

Ljudåtergivning via ansluten AQUOS-högtalaranläggning

Det är möjligt att återge TV-ljudet via en AQUOS-högtalaranläggning och manuellt välja önskat ljudläge.

NOTERA

- Se till att inte förväxla AQUOS LINK-knapparna, såsom ⏻ |, REV ◀◀, PLAY ▶, FWD ▶▶ och STOP ■, innanför luckan på fjärrkontrollen med knapparna för hårddiskmanövrering. Vi hänvisar till sidan 45.

1 Fäll upp luckan på framsidan av fjärrkontrollen.
2 Tryck på OPTION.
3 Tryck på ▲/▼ för att välja "Ljud över AQUOS-ljudsystem".
4 Tryck på ◀/► för att välja "ja".

- Välj "nej" för att återge ljudet via TV:n.

- Ljudåtergivning via TV-högtalaren och hörlursutgången tystas ner och endast ljud via AQUOS-högtalaranläggningen återges.

Manuell ändring av ljudläge för AQUOS-högtalaranläggning

1 Fäll upp luckan på framsidan av fjärrkontrollen.
2 Tryck på OPTION.

• AQUOS LINK-menyn visas.

3 Tryck på ▲/▼ för att välja "Ändring av ljudläget".

4 Ljudläget ändras vid varje tryckning på OK.

- Vi hänvisar till bruksanvisningen till ansluten AQUOS-högtalaranläggning angående detaljer.

Uppspelning av titlar med hjälp av AQUOS LINK

I detta avsnitt beskrivs tillvägagångssättet för att spela upp en titel i en AQUOS BD-spelare/AQUOS-inspelare.

1 Fäll upp luckan på framsidan av fjärrkontrollen.
t2 Tryck på OPTION.

• AQUOS LINK-menyn visas.

3 Tryck på ▲/▼ för att välja "Huvudmeny/Urval av titel" och tryck sedan på OK.

• Strömmen till den sammanlänkade inspelningsenheten slås på och TV:n väljer automatiskt lämplig extern ingångskälla.
• Titellistdatat från den anslutna AQUOS BD-spelaren/AQUOS-inspelaren visas.

4 Välj önskad titel med hjälp av ▲/▼/◄/► och tryck sedan på PLAY ►.

Val av mediatyp för CEC-kompatibel inspelningsenhet

Välj önskad medietyp här, om inspelningsenheten erbjuder fler än ett lagringsmedium.

1 Fäll upp luckan på framsidan av fjärrkontrollen.
2 Tryck på OPTION.

• AQUOS LINK-menyn visas.

3 Tryck på ▲/▼ för att välja "Val av inspelnings-/återgivningsmedium".
4 Välj önskat medium, t.ex. DVD eller härddisk. Mediatypen ändras vid varje tryckning på OK.

Val av HDMI-enhet

Om flera HDMI-enheter har anslutits i en seriekoppling (daisy chain), så kan den enhet som ska manövreras väljas enligt nedan.

1 Fäll upp luckan på framsidan av fjärrkontrollen.
2 Tryck på OPTION.

• AQUOS LINK-menyn visas.

3 Tryck på ▲/▼ för att välja "Val av apparat" och tryck sedan på OK. HDMI-enheten ändras vid tryckning på OK och menyn slocknar.

Inspelning via AQUOS-inspelarens elektroniska programguide (endast för inspelningsenhet)

Fjärrkontrollen till TV:n kan användas till att ta fram den elektroniska programguiden och lagra timerinspelningar på en CEC-kompatibel inspelningsenhet.

1 Fäll upp luckan på framsidan av fjärrkontrollen.

2 Tryck på OPTION.

• AQUOS LINK-menyn visas.

3 Tryck på ▲/▼ för att välja "AQUOS Recorder EPG" och tryck sedan på OK.

- Den externa ingångskällan ändras och inspelningsenhetens elektroniska programuide visas.

4 Välj det program som ska spelas in.

- Vi hänvisar till bruksanvisningen till inspelningsenheten angående detaljer.

Användning av länksystemet AV Link

TV:n inkluderar fyra typiska AV Link-funktioner för smidiga anslutningar mellan TV:n och annan audiovisuell utrustning.

Entrycks uppspelningsstart

Medan TV:n är i viloläge slås den på och startar automatiskt återgivning av bilder från en audiovisuell källa (t.ex. en videobandspelare eller en DVD-spelare).

TV-strömberedskap

När TV:n ställs i strömberedskap (viloläge) ställs även annan ansluten audiovisuell utrustning (t.ex. videobandspelare och DVD-spelare) i strömberedskap.

Om fjärrkontrollen till en ansluten videobandspelare har knappen WYSIWYR, så kan inspelning startas automatiskt genom att trycka på denna knapp.

Förvalsnerladdning

Detta överför automatiskt information om förinställda kanaler från TV:ns tuner till tunern på ansluten audiovisuell utrustning (t.ex. en videobandspelare) via ingången EXT 2.

NOTERA

- Vi hänvisar till bruksanvisningen till varje extern utrustning angående detaljer.

- AV Link-funktionen kan endast användas efter att TV:n har utfört en komplett autoinstallation med den anslutna audivisuella utrustningen (Assistent för grundläggande inställningar, sid. 10).

AV Link-funktionens tillgänglighet beror på vilken audivisuella utrustning som används. Beroende på tillverkaren och typen av utrustning kan det hända att de angivna funktionerna kan användas endast delvis eller inte alls.

Anslutning av högtalare/förstärkare

Anslut en förstärkare med externa högtalare enligt nedan.

Anslutning av en digital förstärkare

TV DIGITAL AUDIO (OUT) Digital förstärkare

NOTERA

- HDMI-ljudsignaler matas inte ut via utgången DIGITAL AUDIO (OUT).

Anslutning av en analog förstärkare

TV AUDIO OUT L/R Analog förstärkare

NOTERA

- HDMI-ljudsignaler kan inte matas ut via utgångarna AUDIO OUT L-R.

Användning av TV-högtalare som mitthögtalare

Anslut enligt bilden, om TV:ns högtalare ska användas som mitthögtalare. Anslut i detta fall en cinchkabel mellan mittkanalsutgångarna på förstärkaren och mittkanalsingångarna på TV:n (AUDIO IN CENTRE).

TV

AUDIO IN (CENTRE) DIGITAL AUDIO (OUT) PREOUT (C) Digital förstärkare

1 Gå efter anslutning till "TV-meny > Anslutningar > Ljudkomponenter > Hifi-/AV-förstärkare".

2 Kontrollera vid val av "Surround-först." för "Förstärkartyp" att "ja" är valt för posten "TV-högt. som centerhgt.".

OBS!

Använd inte högtalarutgångarna för mitthögtalare på förstärkaren, utan istället förförstärkarutgångarna för mitthögtalare!

Med hjälp av bild-i-bild-funktionen PIP kan två olika bilder visas samtidigt på TV:n.

Tryck på PIP för att koppla in PIP-visning.

105 BBC TWO Stereo 11:50 - 12:10 Schools: Look And Read 12 E28 11:50 Språk-/ljudval DVB-textning

Grön ram:

- Den bild som omges av en grön ram är den som påverkas av manövrering. Tryckning på P ^∧∨ medför till exempel att kanalen ändras för den bild som visas inom den gröna ramen. Tryck på grön knapp, om ingen grön ram visas.

Vit ram:

- Den bild som omges av en vit ram påverkas inte vid manövrering. Tryckning på P /V medför till exempel att kanalen ändras för den bild som visas utan den vita ramen.

Frysning av subbilden

Tryck på röd knapp för att frysa/tina upp subbilden.

Växling mellan två bilder

Tryck på gul knapp för att kasta om innehållet.

Programval

1 Se till att den bild som ska manövreras är omgiven av en grön ram.

2 Välj program på normalt vis.

Genomsökning av program

1 Se till att den bild som ska manövreras är omgiven av en grön ram.

2 Tryck på blå knapp för att starta "Spela upp program kort".

- Ramen runt bilden blir blå och programvalet ändras automatiskt.

3 Tryck på blå knapp igen för att avbryta sökningen.

- Ramen blir grön.

Användning av PIP-menyn

PIP-menyn kan användas till att välja önskad bild-i-bildtyp (delad skärm eller liten bild) och den lilla bildens placering.

1 Tryck på PIP för att koppla in PIP-visning.

2 Se till att den bild som ska manövreras är omgiven av en grön ram.

3 Tryck på MENU för att ta fram PIP-menyn. Ställ in önskad bild-i-bild-typ ("Liten bild-i-bild" eller "Split Screen" under "Typ") eller den lilla bildens placering (under "Position").

- Knapparna ▲/▼/◄/► kan också användas till att flytta den lilla bilden till ett annat hörn av skärmen.

TV-meny -> Inställning
PIP Barnsäkring	Timerfunktion	Språk	Övriga	Sändar	e
Typ	Liten bild-i-bild		Split Screen
Position			övers

Begränsningar i PIP-läget

• Beroende på kombinationen av HDTV-signaler kan PIP-läget kanske inte visas.
• Det går inte att visa två kodade program samtidigt.
• Vid inspelning är bildbyte och programval begränsat.

Användning av PhotoViewer

TV:n är utrustad med fotovisningsfunktionen PhotoViewer, som medger visning av bilder i vanligt JPEG-format via en USB-sticka eller ett minneskort i en kortläsare. Bilder kan dessutom arrangeras i önskad ordning för bildspelsvisning.

Anslutning

Skjut in en USB-kabelkontakt från en kortläsare eller en USB-sticka i USB-porten på TV:n (se sid. 6). Om TV:ns monteringssätt (t.ex. väggmontering) medför svårigheter att ansluta en USB-kabel, så anslut först en USB-förlängningskabel (säljs separat).

NOTERA

• Beroende på modellen på aktuell kortläsare eller USB-sticka kan det hända att TV:n inte kan identifiera förekommande data.
• Använd endast alfanumeriska tecken vid namngivning av en Photo Viewer-fil.
• Koppla inte loss en USB-sticka från TV:n under pågående överföring av bilder, vid användning av bildspel, eller medan en meny håller på att växlas till en annan.
• Håll inte på att ansluta och koppla loss en USB-sticka upprepade gånger från TV:n.

PhotoViewer startar automatiskt vid isättning av ett minneskort eller anslutning av en USB-enhet som innehåller kompatibla data. Första sidan i fotoöversikten visas.

NOTERA

- Bilddata kan inte återges i progressivt JPEG-format. Ett minneskort eller en USB-enhet måste innehålla data i vanligt JPEG-format.

Om en redan ansluten minnesenhet inte identifieras automatiskt, så starta PhotoViwer på följande sätt:

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Ytterligare funktioner" och tryck sedan på ▼ för att gå neråt.
3 Tryck på ▲/▼ för att välja "PhotoViewer" och tryck sedan på OK.
- Om en kortläsare innehåller flera minneskort, så visas en valmeny. Tryck på ◀/► för att välja önskat minneskort och bekräfta med OK.
- När en minnesanordning är isatt kan det hända att PhotoViewer inte startas automatiskt. Starta då PhotoViewer med steg 1-3 ovan.

Tryck på END på fjärrkontrollen för att lämna PhotoViewer-skärmen, ta ut minneskortet eller koppla loss USB-enheten.

Visning av foton

EXEMPEL

1 Tryck på ▲/▼/◄/► för att välja önskad bild. Tryck på P∧/∨ för att välja sida, om flera sidor förekommer.

2 Tryck på OK för att visa vald bild i full storlek.

√ Tryck på ▶▶ eller P∧ för att välja nästa bild.
√ Tryck på ◀◀ eller PV för att välja föregående bild.
√ Tryck på END för att koppla in/ur visning av fotoinformation.
- Om "Fotoinfo" är inställt på "till", så visas utvidgad information (sid. 25).
√ Tryck på gul knapp för att zooma in på bilden. Inzoomningsgraden ×2, ×4, ×8 eller ursprunglig storlek kan väljas. I zoomningsläget kan knapparna ▲/▼/◄/► användas till att flytta zoomningsbilden åt önskat håll. Tryck på OK eller ■ för att koppla ur zoomningsläget.
√ Tryck på ◄/► för att rotera bilden 90 grader medurs/moturs. (Ett bildspel måste pausas för att kunna rotera bilder.)
√ Tryck på OK eller ■ för att återgå till menyskärmen Fotoöversikt.

Öppning av bildmapp

Om en minnesenhet innehåller en bildmapp, så tryck på ▲/▼/◄/► för att välja önskad mapp på menyskärmen Fotoöversikt och tryck sedan på OK för att öppna mappen.

- Bilderna i mappen visas på skärmen.

Visning av Bildspel

Start av bildspel

Tryck på bildspelsvisning.

▶ för att starta/återuppta

NOTERA

- Om inga bilder är valda för bildspelsvisning, så spelas alla bilder i minnesenheten upp som ett bildspel.

Under pågående (eller pausad) bildspelsvisning är det möjligt att:

√ trycka på OK för att ta fram fotoöversikten.
√ trycka på || för att pausa/återuppta bildspelsvisningen.
√ trycka på gul knapp för att zooma in (endast i pausläge).
√ trycka på ◀/▶ för att rotera bilden 90 grader medurs/moturs (endast i pausläge).
√ trycka på ▶▶ eller P∧ för att välja nästa bild.
√ trycka på ◀◀ eller PV för att välja föregående bild.
√ trycka på ■ för att avbryta bildspelsvisningen.

NOTERA

- Det kan hända att tidslängden med bildbytet är längre än tidsinställningen på menyn.

Val av bilder till ett bildspel

1 Använd knapparna ▲/▼/◄/► till att välja önskade bilder att spela upp vid bildspelsvisning och tryck på blå knapp för att bekräfta.

2 Tryck på ► för att starta/återuppta bildspelsvisning med endast de valda bilderna.

Användning av PhotoViewer-meny

PhotoViewer-menyn kan användas till att ändra bildinställningar och välja önskad minnesenhet.

Tryck på MENU medan PhotoViewer-skärmen visas för att ta fram PhotoViewer-menyn.

PhotoViewer-Meny

Gå till ... Bild 001 Sorteringsstart

Bildvisning Optimal storlek

Bildbyte var 20

Bildövergångar samtliga byten

Fotoinfo till

Bildinställning

Vad PhotoViewer-menyn kan användas till

Poster Beskrivning
Gå till ...	Du kan välja en viss bild direkt eller gå till början eller slutet av en fil.
Bildvisning	"Optimal storlek": Bilder förminskas eller förstoras för att fylla ut skärmen optimalt."Originalupplösning": Bilder visas med ursprunglig upplösning. Om en bilds upplösning är högre än den som gäller för skärmen, så skärs delar av bilden bort.
Bildbyte	Tiden som varje bild ska visas vid bildspelsvisning kan ställas in på mellan 3 och 60 sekunder.
Bildövergångar	Fyra olika mönster för bildväxling vid bildspelsvisning kan väljas. Du kan även välja "samtliga byten" för att låta bildväxlingen ändras i följd.
Fotoinfo	Visning av extra information om bilder kan väljas. Denna information innehåller: tid och datum, upplösning och bildstorlek.
Bildinställningar	Här kan du ställa in AV läge, Kontrast, Ljus, Färg och Skärpa.
Val av lagringsmedia	Det går att välja minnesmedium för PhotoViewer. Denna post visas endast när fler än ett lagringsmedium är anslutet till TV:n.

Elektronisk programguide (EPG)

EPG står för Electronic Programme Guide och erbjuder visning av programinformation på en bildskärm. Den elektroniska programguiden kan på samma sätt som en skriftlig programtablå användas till att kontrollera detaljer kring ett visst program. Program kan vidare sorteras efter olika ämnen eller förmarkeras och inspelningar kan programmeras.

1 Tryck på EPG.

EPG (programtidning) Man 31.07/16:05 Datum Män 31.07 Tis 01.08 Ons 02.08 Tors 03.08 Fre 04.08 Tid Nu Sändare alla Ämnen alla 15:57-16:59 erte Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hler ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT.1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFtheater... Waschtag 16:05-17:00 Bayrische... Wir in Bayern 16:05-16:45 KiKa Skippy, der Buschpilot 16:05-17:00 KABEL1 Star Trek - Das nächste Jah... Charmed - Zauberhafte Hexen

• Första gången en elektronisk programguide startas aktiveras en assistent (gäller ej DVB), som vägleder dig genom inställningen. Utför datainsamlingen (se nästa sida).
• På programlistan anges först alla program som för tillfället är aktiva.
• Visningen av programguiden är indelad i två grenar. Den nedre programlistan påverkas av de övre sökbegränsningarna.
• Tryck vid behov på P /V för att bläddra fram sidor uppåt/neråt.

2 Tryck på blå knapp för att växla mellan de övre sökbegränsningarna "Byt till datum, ..., ämnen" och den nedre programlistan.

Programval (aktuellt program) eller inställning av programmerad visning (framtida program)

1 Förutsättning: Den nedre programlistan är vald (tryck i annat fall på blå knapp för att växla över).

2 Välj program och tryck på OK.

Poster Beskrivning
Se	TV:n kopplar om till pågående markerat program.
Förmarkera	Programmet ifråga har ännu inte börjat och lagras i minnet. Markeringen √ visas framför programmet. TV:n kopplar automatiskt över till det aktuella programmet när det börjar eller slås automatiskt på från viloläge, såvida den inte har ställts in för att inte slås på (sid. 27).

Ändring av programlistan

1 Förutsättning: De övre sökbegränsningarna är valda (tryck i annat fall på blå knapp för att växla över).
2 Välj "Datum", "Tid", "Sändare" eller "Ämnen" med hjälp av ▲/▼.

Välj sökbegränsningar för varje rad.

EPG (programtidning) Män 31.07./16:05 Datum Män 31.07 Tis 01.08 Ons 02.08 Tors 03.08 Fre 04.08 Tid Nu Sändare alla Ämnen alla 15:57-16:59 arte Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hier ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT.1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFtheater... Waschtag 16:05-17:00 Bayrische... Wir in Bayern 16:05-16:45 KiKa Skippy, der Buschpilot 16:05-17:00 KABELL Star Trek - Das nächste Jah... Charmed - Zauberhafte Hexen

TIPS

• Om du till exempel vill hitta nästa nya sändning, så välj dagens datum och "Snart" för "Tid", "alla" för "Sändare" och "Nyheter" för "Ämnen". Efter det visas alla nya program på den nedre programlistan.
• Medan raden "Tid" är vald kan sifferknapparna 0 - 9 på fjärrkontrollen användas till att ange den tid efter vilken programmen ska visas. Mata alltid in fyra siffror, t.ex. 0900 för klockan 9 på morgonen.
• Om en favoritlista har valts på raden "Sändare", så visas endast program som förekommer på favoritlistan på den nedre programlistan.
• Välj någon av de föregående raderna, innan blå knapp trycks in för att lämna de övre valraderna. Om du då växlar över till programlistan igen kan du ändra denna menyrad med hjälp av knapparna ◄/► utan att behöva lämna programlistan. Om raden "Tid" har markerats kan sifferknapparna 0 - 9 på fjärrkontrollen användas till att ange den tid efter vilken programmen ska visas.

Kortfattade beskrivningar av program visas nedanför programlistan.

Om ikonen 📊 visas, så tryck på 📊 för att ta fram mer detaljerad information.

Förinställning av inspelning

1 Förutsättning: Den nedre programlistan är vald (tryck i annat fall på blå knapp för att växla över).

2 Välj önskat program med hjälp av knapparna ▲/▼ och tryck sedan på röd knapp (Inspelning).

- Vi hänvisar till "Inspelningsassistent - Via EPG" på sidan 33 angående detaljer.

Användning av EPG-meny

1 Tryck på EPG.

2 Tryck på MENU.

EPG-meny

Välj sändare

Datainsamling till (för DVB + analog)

Poster Beskrivning
Sändarval	Vid analog TV-mottagning finns troligtvis olika leverantörer som sänder EPG-data för vissa programpaket. Använd "Sändarval" till att byta leverantör för att erhålla en annan programuppsättning. Om önskad leverantör inte finns med på listan, så tryck på gul knapp för att utföra Sändarsökning.De program som leverantören erbjuder visas på en lista.
Valj sändare	Oönskade program kan tas bort från programguiden. Dessa program måste vara avaktiverade i programvalet. Först markeras alla program för vilka programinformation kan erbjudas med markeringen √. Program utan markeringen √ inkluderas inte i programguiden.Programmarkeringar enligt mottagningsområden:E: Analoga program via antenn/kabel, för vilka aktuell leverantör erbjuder dataT: Marksända digitala program (DVB-T)C: Digitala program via kabel (DVB-C)S: Satellitsända digitala program (DVB-S1/S2)
Datainsamling	Välj "till" (för DVB + analog) för att använda elektronisk programguide till analoga och digitala program. Välj "till" (endast för DVB) för att använda elektronisk programguide när endast DVB-mottagning förekommer. Välj "från" om elektronisk programguide ej används och EPG-data därför inte ska tas emot.Efter att ändringar på EPG-menyn har gjorts ochoch varje gång strömbrytaren har slagits av måste EPG-datat samlas in. Gör detta genom att slå av enheten och välja (för analoga program) det program som har angetts som leverantör och låt sedan TV:n vara på i cirka en timme med det valda programmet. Ställ alternativt TV:n i viloläge. Efter två minuter glöder visningen på TV:n orange och insamling av EPG-data startar. När datainsamlingen är klar återgår visningen till röd färg.Datainsamling utförs normalt mellan klockan 02:00 och 05:00, när TV:n står i viloläge.

Modul för villkorlig tillgång (CI-modul)

För att kunna ta emot kodade digitala program måste en modul för villkorlig tillgång (Cl-modul) och ett CA-kort vara isatt i Cl-facket på TV:n (sid. 6). Cl-modul och CA-kort medföljer ej som tillbehör. De finns vanligtvis att köpa i radioaffärer.

Isättning av CA-kortet i CI-modulen

1 Var noga med att slå av TV:n med huvudströmbrytaren (_) på TV:n eller dra ut nätkabelns stickkontakt ur nätuttaget.

Vänd sidan med det guldfärgade kontaktchipset på CA-kortet mot den sida på CI-modulen som är märkt med leverantörens logotyp och skjut in CA-kortet i CI-modulen så långt det går. Observera riktningen på pilen tryckt på CA-kortet.

CA-kort Cl-modul (sidan med leverantörens logotyp) Kontaktsida

Isättning av Cl-modulen i Cl-facket

2 Ta bort anslutningskopplingarnas skyddslock på baksidan.

3 Ta bort skyddslocket till CI-facket.
4 Skjut försiktigt in CI-modulen i CI-fack 1 eller CI-fack 2 med kontaktsidan vänd framåt.

Logotypen på Cl-modulen måste vara vänd utåt, sett från baksidan av TV:n. Använd inte våld. Se noga till att inte modulen böjs vid denna åtgärd.

Om Cl-modulen har satts i korrekt, så skjuter utmatningsknappen ut en bit extra.

Påslagning av TV:n

Efter att strömmen har slagits på med en ny CI-modul isatt visas en dialogruta. Programsökning behöver då utföras.

5 Tryck på OK för att starta programassistenten.
6 Kontrollera parametrarna för rekommenderade sökrutiner och starta sedan sökningen.
7 Sätt tillbaka skyddslocket.

Kontroll av CI-modulinformation

NOTERA

- Kontrollera att Cl-modulen är korrekt isatt. - Denna meny är endast tillgänglig för digitala program.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/▶ för att välja "Inställning" och tryck sedan på ▼ för att gå neråt.
3 Tryck på ▲/▼ för att välja "Övriga" och tryck sedan på ▼ för att gå neråt.
4 Tryck på ◀/▶ för att välja den Cl-modul som ska kontrolleras och tryck sedan på OK.

- Innehållet på denna meny beror på leverantören av Cl-modulen.

Borttagning av CI-modulen

- Slå av TV:n med huvudströmbrytaren (⏻).

1 Ta bort skyddslocket på baksidan av TV:n.
2 Tryck på utmatningsknappen för aktuellt CI-fack, så att CI-modulen frigörs.
3 Ta bort Cl-modulen från TV:n.
4 Sätt tillbaka skyddslocket.

CI-modul

TV-basprogramvara och DVB-programvara

För att TV:n alltid ska kunna hållas uppdaterad kommer SHARP att då och då göra uppdaterade versioner av TV-basprogramvara och DVB-programvara tillgängliga. Dessa uppdateringar sänds via satellit (endast via ASTRA1).

- Denna funktion är ej tillgänglig i vissa länder.

Automatisk sökning efter ny programvara via satellit

TV:n kontrollerar automatiskt om en ny programvaruversion finns tillgänglig via satellit under natten, då uppdatering av EPG-data genomförs. TV:n måste emellertid lämnas i viloläge för detta (slå inte av TV:n med huvudströmbrytaren).

Om en ny programvaruversion har påträffats, så ger TV:n information om detta genom ett meddelande på skärmen nästa gång TV:n slås på (se högra spalten – "Laddning av ny programvara").

Manuell sökning efter ny programvara via satellit

Om visning av att ny programvara finns tillgänglig inte visas automatiskt när TV:n slås på, så kan sökning även startas manuellt.

Systemet kontrollerar först huruvida någon uppdatering av mjukvara finns tillgänglig via satellit.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Inställning" och tryck sedan på ▼ för att gå neråt.
3 Tryck på ◀/► för att välja "Övriga" och tryck sedan på ▼ för att gå neråt.
4 Tryck på ◀/► för att välja "Uppdatering av programvara" och tryck sedan på OK.
- De mjukvaruversioner som för närvarande är laddade i TV:n visas på en lista.

5 Tryck på ▲/▼ för att välja önskat alternativ och tryck sedan på OK för att starta sökningen.

- Om nya versioner finns tillgängliga, så visas ett efterföljande meddelande på skärmen.

Följande meddelande visas efter att en ny programvara har hittats vid sökning.

Laddning av ny programvara efter frånkoppling till standby Bibehåll befintlig programvara

6 Gå vidare till nästa steg genom att följa uppmaningarna på skärmen.

• En förloppsmätare visas för att informera om hur långt laddningen har nätt. Slå inte av enheten med strömbrytaren medan laddning pågår! Laddningen kan ta upp till 20 minuter. Ett meddelande anger när laddningen är klar.

När laddningen är klar:

7 Slå av TV:n med huvudströmbrytaren, koppla loss nätkabeln och slå sedan på TV:n igen.

- Om en ny programvara inte har uppdaterats via satellit, så påminns du om detta flera gånger efter att TV:n har slagits på.

Radioläge

Radioprogram kan endast tas emot via DVB-nätet. Om DVB-radiomottagning inte är möjlig, så kan ljud från en extern enhet återges via TV:n genom inmatning via ljud- eller AV-ingångarna.

Tryck på RADIO för att koppla in DVB-radioläget.

Radio: StetkoBAYERN 1 AUDIO DIGIT... AUDIO IN2 AUDIO IN1 EXT6 EXT5 AVS DVD-REC DVD 101 B5 AKTL 102 BAYERN 1 103 BR4 KLSK 104 SUNSHINE 106 ANTENNE 107 DLR 108 DLF 109 BAYERN3 110 MDR INFO 111 MDR FIGA 112 NDR KULT 113 SWR1 114 SWR2 115 WDR3 116 WDR5 117 OESTER1 18:00 - 18:10 Nachrichten

• En översikt över radioprogrammen visas.
• Tryck på RADIO igen för att koppla ur DVB-radioläget.

Släckning av skärmen för återgivning av enbart radioljud

Tryck på röd knapp för att släcka skärmen.

Tryck en gång till på röd knapp för att slå på bildskärmen.

• Det går fortfarande att byta kanal med P / eller
  0 - 9 på fjärrkontrollen medan skärmen är släckt.

Användning av radiomeny och elektronisk programguide (EPG)

På samma sätt som i normalt TV-läge kan radiomenyn användas till ljudinställningar, sökning efter och lagring av radioprogram (automatiskt eller manuellt), byte av program samt inställning av timerfunktioner. Det är även möjligt att ta fram EPG-menyn för radioprogram.

1 Tryck på RADIO för att koppla in DVB-radioläget.

2 Tryck på MENU för att ta fram radiomenyskärmen.

Informationsvisning och indexfunktion

TV:ns menyer är försedda med integrerad, innehållsbaserad informationstext till varje post, så att bruksanvisningen inte ska behöva tas fram varje gång en meny ska användas. I kombination med indexfunktionen erbjuder detta ett bekvämt kontrollsystem.

Användning av informationstext

1 Tryck på INFO medan menyskärmen är aktiv.

- Informationstext kan endast tas fram medan INFOikonen visas längst ner till höger på skärmen.

TV-meny Inställning Inställigare funktioner Bild Ljud'Inspeining AQUOS LINK-inställningar Sändare Barnsäkring Timerfunktion Språk Övrliga

Inställning Här kan du automatiskt eller manuellt söka efter program och ställa in dialogspråk, timerfunktioner, barnsäkring, visning på skärmen m.m.

Användning av index

Med hjälp av Index är det möjligt att starta alla assistenter och ett flertal manövreringsfunktioner direkt från ett och samma ställe. Detta gör det lätt att uppfatta TV:ns hela funktionella omfång. Alfabetisk sortering föregås av posterna "Språk", "TV:ns tekniska specifikationer" och "Repetera grundinstallationen".

1 Tryck på INFO medan ingen annan menyskärm är aktiv.
2 Om "OK" visas på den framhävda raden betyder det att motsvarande funktion kan kommas åt direkt med OK.

Index Språk TV:ns tekniska specifikationer Repetera grundinstallationen

På menyn "TV-meny->Inställning->Språk" kan du välja dialogspråk för TV-styrningen.

Val av nyckelord på indexmenyn

Navigering mellan poster på indexmenyn kan ske på tre olika sätt.

① Välj begynnelsebokstäver genom att använda sifferknapparna 0 - 9 på fjärrkontrollen på samma sätt som knapparna på en mobiltelefon.
② Tryck på ◀/▶ för att gå till föregående/nästa bokstav och på ▲/▼ för att gå från rad till rad.
③ Tryck på P / för att bläddra uppåt/neråt på sidan.

Menyn Bild

Diverse bildrelaterade inställningar kan optimeras.

TV-only Bild Ljud Inspeking Anslutningar Inställning Ytterligare funktione AV läge Standard Kontrost 18 Ljus 10 Färg 10 Skärpa 1 Färgtemperatur medel DNR hög Auto-format från Filmläge från Bildförbättring till 100Hz från Automatisk ljusinställning (OPC) från Asterstäl

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Bild" och tryck sedan på ▲/▼ för att välja önskad post.
3 Tryck på ◀/► för att ställa in/ändra. En ändring träder i kraft när menyn lämnas.

Poster

A/V läge

Kontrast*

Ljus*

Färg*

Färgnyans*

Skärpa*

Färgtemperatur*

Farbstandard

DNR

Flytta bilden uppåt/nedåt

Auto-format

Filmläge

Bildförbättring

100Hz

Automatisk ljusinställning (OPC)

Återställ

NOTERA

- Poster märkta med * kan ändras eller återställas för varje enskilt A/V läge.

- Vissa poster visas inte beroende på typen av mottagen signal.

- Tryck på ▲/▼ för att välja "ytterligare...", om den post som ska justeras inte visas.

• 100Hz har ingen effekt i följande fall.
1) Mottagna signaler består av PC-signaler.
2) En bildskärmsmeny visas.
3) Text-TV är aktiverat.

A/V läge

A/V läget erbjuder fem olika bildåtergivningsalternativ att välja mellan för systemet. Välj önskat alternativ i enlighet med sådana faktorer som rummets ljusstyrka, typen av program som visas eller den typ av bild som matas in från en extern källa.

Post

Standard: För en klart angiven bild i ett normalt upplyst rum (förbättrad bildkontrast: inkopplat).

Soft: Skapar en mjukare bild (förbättrad bildkontrast: inkopplat).

Eco: Minskar strömförbrukningen (förbättrad bildkontrast: urkopplat).

Dynamik: För en skarp bild med tydliga kontraster vid visning av sportprogram (förbättrad bildkontrast: inkopplat).

Användare: Önskade inställningar kan göras. Läget kan ställas in för varje extern källa (förbättrad bildkontrast: urkopplat).

NOTERA

• Det är möjligt att ändra de fabriksinställda grundvärdena för "Standard", "Soft", "Eco" och "Dynamik".
• Olika A/V lägen kan tilldelas varje extern källa.
• Tekniken för förbättrad bildkontrast känner av bildkarakteristiken hos källan och justerar skärmens ljusstyrka därefter, så att djupare svartnivåer kan erhållas.
• Förbättrad bildkontrast aktiveras när optisk bildkontroll kopplas ur för posterna "Standard", "Soft" och "Dynamik" i ett A/V läge.

Menyn Ljud

Diverse ljudrelaterade inställningar kan optimeras.

TV-meny Ljud Inspeining Anslutningar Inställning Ytterligar DYNAMIK Diskant 0 Bas 0 Loudness från till Dolby Virtual Speaker från Vol.-automatik från Balans 0 AV-ljudsignal Ljud 1+2 Hörlursvolym 50 Ljudstyrka vid inkoppling 30 Anpassning av ljudstyrkan för aktuell sändare 0 Återställ

√ Poster på menyn Ljud

Poster

Diskant*

Bas*

Loudness

Dolby Virtual Speaker (se sid. 33 angående dess funktioner)

Vol.-automatik

Balans

Högtalarljud

AV-ljudsignal

Hörlursvolym

Ljudstyrka vid inkoppling

Anpassning av ljudstyrkan för aktuell sändare

Återställ

NOTERA

• Poster märkta med * kan ändras eller återställas för varje enskilt A/V läge.
• Vissa poster visas inte beroende på typen av mottagen signal.
• Tryck på ▲/▼ för att välja "ytterligare...", om den post som ska justeras inte visas.

Dolby Virtual Speaker

Dolby Virtual Speaker-effekten simulerar en surroundljudsmiljö med endast två högtalare. Det är möjligt att välja mellan två olika inställningar för bredden på den alstrade ljudkarakteristiken.

Post

av: Ingen effekt

Reference Mode: Skapar en lyssningsupplevelse med ett övertygande femkanaligt surroundljud via enbart två högtalare. I detta läge avgörs den uppenbara bredden i ljudet tvärs över den främre ljudbilden av avståndet mellan de två högtalarna.

Wide Mode: Erbjuder en bredare, mer vidsträckt främre ljudbild från två högtalare placerade nära varandra, med samma realistiska femkanaliga surroundljud som läget Reference.

Menyn Inspelning

Programmerad inspelning kan ställas in med den inbyggda digitala hårddiskinspelaren eller med en annan ansluten inspelningsenhet. Vidare information om hårddiskinspelning återfinns i kapitlet

"Manövrering av digital hårddiskinspelare"

- Den inbyggda digitala hårddiskinspelaren medger inte inspelning av signaler som matas in via följande ingångar: EXT 3 (COMPONENT-ingång), EXT 5, 6 (HDMI-ingång) och EXT 7 (PC-ingång).

TV-meny Inspelning Anslutningar Inställning Ytterligare f Inspelnings-hjälp Timeröversikt Förinspelningstid 00 min. Efterinspelningstid 05 min.

Denna funktion är ej tillgänglig i vissa länder. ✓ Poster på menyn Inspelning

Poster
Inspelnings-hjälp	Via EPG
	Via teletext (VPS)
	Manuell
Timeröversikt
Förinspelningstid
Efterinspelningstid

Inspelningsassistent

Inspelning av TV-program kan ske med hjälp av EPG-data eller text-TV-data eller genom manuell inmatning av nödvändiga uppgifter.

Via EPG

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Inspelning" och tryck sedan på OK.
3 Tryck på ▲/▼ för att välja "Inspelnings-hjälp" och tryck sedan på OK.

4 Tryck på ▲/▼ för att välja "Via EPG" och tryck sedan på OK.

EPG (programbidning) Män 31.07/16:05 Datum Män 31.07 Tis 01.08 Ons 02.08 Tors 03.08 Fre 04.08 Tid Nü Sändare alla Ämnen alla 15:57-16:59 arte Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hier ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT.1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFtheater... Waschtag 16:05-17:00 Bayrische... Wir in Bayern 16:05-16:45 KiKa Skippy, der Buschpilot 16:05-17:00 KABEL1 Star Trek - Das nächste Jah... Charmed - Zauberhafte Hexen

• EPG-menyn visas.
• Om TV:n inte kan identifiera aktuell tid, så omdirigeras visningen kanske till inmatningsmenyn "Tid och datum".

5 Tryck på ▲/▼/◄/► för att välja det program som ska spelas in och tryck sedan på röd knapp.

• Välj ett program som ännu inte har börjat.
• Ett meddelande visas, om två program krockar med varandra vid inställning. Följ i så fall uppmaningen på skärmen och välj det program som prioriteras.

6 En timerlista visas, där varje inställning för kommande inspelning beskrivs. Bekräfta med OK. Justeringar kan utföras enligt åtgården i punkt 3 i avsnittet Manuell nedan.

7 När inställningen är klar visas en röd prick som identifieringsmärke framför det aktuella programmet.

- Añnullera en inspelning genom att välja en titel från listan och trycka på röd knapp. Om timerlistan redan har överförts till en extern inspelningsenhet, så måste timerinställningen raderas där också.

Via teletext (VPS)

1 Välj "Via teletext (VPS)" istället för "Via EPG" i punkt 4 under Via EPG.

• Menyskärmen för programval visas.
• Om TV:n inte kan identifiera aktuell tid, så omdirigeras visningen kanske till inmatningsmenyn "Tid och datum".

2 Tryck på ▲/▼/◄/► för att välja det program varifrån inspelning ska ske och tryck sedan på OK.

3 Tryck på ▲/▼ för att välja det program som ska spelas in och tryck sedan på OK.

• Välj ett program som ännu inte har börjat.
• Ett meddelande visas, om två program krockar med varandra vid inställning. Följ i så fall uppmaningen på skärmen och välj det program som prioriteras.

4 En timerlista visas, där varje inställning för kommande inspelning beskrivs. Bekräfta med OK. Justeringar kan utföras enligt åtgården i punkt 3 i avsnittet Manuell nedan.

NOTERA

- Välj startsida för teletext i enlighet med stationen (grundinställningen är "301").

Följ dessa steg för valmetoden:

① Tryck under pågående text-TV-mottagning på MENU för att ta fram text-TV-menyn.
② Välj "Inställning"
③ Tryck på OK på fjärrkontrollen.
④ Välj "Översiktssidor" och inmata sedan valvärdet.

Manuell

Önskad information för inspelning kan matas in manuellt.

1 Välj "Manuell" istället för "Via EPG" i punkt 4 under Via EPG.

- Menyskärmen för programval visas.

- Om TV:n inte kan identifiera aktuell tid, så omdirgeras visningen kanske till inmatningsmenyn "Tid och datum".

2 Tryck på ▲/▼/◄/► för att välja det program varifrån inspelning ska ske och tryck sedan på OK.

3 En timerlista visas, där varje inställning för kommande inspelning beskrivs. Ställ in följande poster efter behov. Bekräfta med OK.

① Recorder: Val av inspelningsenhet.
② Datum: Datum för inspelning
③ Inspelningstid: Tid för inspelning
④ VPS: Val av användning av VPS-signal
⑤ Inspelningssätt: Val av inspelningsfrekvens [ett tillfälle, Mån-Fre, dagligen, varje vecka eller serieinspelning (om EPG-data finns tillgängligt)]

- Ett meddelande visas, om två program krockar med varandra vid inställning. Följ i så fall uppmaningen på skärmen och välj det program som prioriteras.

NOTERA

• Vid användning av en extern inspelningsenhet utan AV Link-funktion måste inspelningskällan (t.ex. AUX) väljas på inspelningsenheten (se bruksanvisningen till inspelningsenheten). Vid inspelning av DVB-program används TV:ns tuner, inte videobandspelarens tuner.
• Vid användning av en AV Link-kompatibel extern inspelningsenhet sker valet av TV:n som inspelningskälla automatiskt.

Timeröversikt

Här återfinns en lista över kanaler som redan programmerats för inspelning. Via denna lista är det även möjligt att använda färgknapparna till att ändra inspelningsuppgifter (grön knapp), radera programmerade inspelningar helt (gul knapp) eller programmera en ny inspelning (röd knapp).

För- och efterinspelningstid

Vid inspelning av ett program utan hjälp av VPS är det möjligt att ange en tidslängd som en programtid ska förkortas/förlängas med, så att program som börjar/slutar för tidigt/för sent spelas in från början till slut.

Timerinspelning med externa enheter

AV Link-kompatibel inspelningsenhet

Vid användning av en externt ansluten inspelningsenhet med AV Link-funktion eller dylikt utbyter TV:n och den anslutna inspelningsenheten program- och timerdata med varandra.

Kontrollera i bruksanvisningen till inspelningsenheten huruvida enheten ifråga är AV Link-kompatibel eller ej. Se vidare till att endast Euro-SCART-kablar används för anslutning mellan TV:n och inspelningsenheten.

Analoga program

Timeruppgifterna överförs automatiskt från TV:n till inspelningsenheten efter avslutad programmering. Inspelningen kontrolleras sedan av inspelningsenheten och inspelningsenhetens tuner används till att ta emot programmet. Inspelningsuppgifterna sparas inte på TV:ns timerlista. Eventuell ändring eller radering av timeruppgifter måste följaktligen utföras på inspelningsenheten.

Digitala program

Om digitala program ska spelas in på en externt ansluten inspelningsenhet, så används DVB-tunern till detta och TV-enheten tar då över kontrollen över inspelningsenheten. Därefter blir programmet på TV:n låst under pågående timerinspelning.

- Inspelningsenhet utan AV Link-funktion

Om en externt ansluten inspelningsenhet inte kan programmeras från TV:n, trots att den stöder AV Link, så används alltid TV:ns mottagare. AV Link måste kopplas in på inspelningsenmheten. Anlita bruksanvisningen till inspelningsenheten. Se vidare till att endast Euro-SCART-kablar används för anslutning mellan TV:n och inspelningsenheten.

Analoga och digitala program

Inspelning kan kontrolleras från TV:n. Inspelningsenheten måste vara manuellt inställd på den AV-ingång som TV:n är ansluten till. Därefter blir programmet på TV:n låst under pågående timerinspelning.

Kopieringsskydd

Kopieringsskyddade program matas av juridiska skäl inte ut via EURO SCART-kopplingarna.

Menyn Anslutningar

Använd denna meny vid anslutning av inspelningsenheter, en DVD-brännare etc. En assistent ger vägledning genom de enskilda åtgärderna.

TV-meny Anslutningar Inställning Ytterligare funktioner Bild AV-inställningar Ljudkomponenter Antenn DVB AV-Link Övriga

√ Poster på menyn Anslutningar

Poster
AV-inställningar Ansluthingshjälp
Ljudkomponenter	TV-högtalare
	Hifi-/AV-förstärkare
Antenn DVB	Antenn DVB-T Antennassistent
	Antenn DVB-S Antennassistent
AV-Link Börja överföring/Avbryt överföring
Övriga	Manuell inställning av AV-standard	Till EXT1/EXT2/EXT4
	Ansluts till dig. audio-ingång
	Tillåtelse av kopplingsspänning
	RGB-presentationen på EXT1

AV-inställningar

Den integrerade Anslutningshjälp visar till vilka ingångar utrustningen ska anslutas. Anslut sedan utrustningen enligt kopplingsschemat och följ meddelandena ett efter ett.

En detaljerad beskrivning steg för steg finns på sidan 16.

Antenn DVB

Antenninställningen kan konfigureras om efter att grundläggande installation har utförts. Läs anvisningarna på bildskärmen noga eller se sidan 10 angående varje inställning.

AV Link

Denna länk kan användas till att överföra programuppgifter på TV:n (såsom programvalsnummer/namn/kanaler/frekvenser) till en AV Link-inställd inspelningsenhet.

Övriga

Här är det möjligt att ändra AV-standarderna, tilldela digitala ljudingångar, koppla in/ur kopplingsspänningen samt medge RGB-inställningar.

Menyn Inställning

Det är möjligt att utföra programsökning automatiskt eller manuellt liksom att ställa in menyspråk, timerfunktioner, barnspärr m.m.

TV-meny Inställning 'tterligare funktioner Bild Lj AQUOS LINK-inställningar Sändare Barnsäkring Timerfunktion Språk Övriga

Poster
AQUOS LINK-inställningar	Automatisk tillkoppling
	Val av recorder
Sändare	Sökhjälp	Ändra sökinställningar
		Start av sökning/aktualisering
	Manuell justering
	Ändra program
	Urval/ändring av favoriter
PIP*	Typ*
	Position*
Barnsäkring Låskod ????		Lås omedelbart
		Lås dagligen
		Åldersspärr
		Ändra låskod
		Radera låskod
Timerfunktion	Enstaka avstängning
	Daglig avstängning
	Enstaka väckning
	Väckning mån-fre
	Väckning lör
	Väckning sön
	Väckning med
	Väckningstonens volym
Språk
Övriga	Frånkoppling utan signal
	Visning på skärmen	Tid för skärmvisning
		Volym
	Tid och datum	Tid
		Avvikelse från universaltid
		Datum
		Sommartid börjar
		Sommartid slutar
	Uppdatering av programvara	TV-bas-programvara
		DVB-programvara
	DVB-textning
	DVB-teckensats

NOTERA

* Denna post visas endast medan bild-i-bildvisning är aktiverat.

Sändare

Denna meny innehåller poster för automatisk programsökning och manuell programinställning. Den kan användas till att omsortera program, ange och ändra programnamn samt radera program.

Sökhjälp

Använd denna meny till att leta fram program automatiskt efter att vissa inställningar har utförts (se Assistent för grundläggande inställningar på sid. 10 angående detaljer).

1 Tryck på MENU för att ta fram TVmenyskärmen.
2 Tryck på ◀/► för att välja "Inställning" och tryck sedan på OK.
Tryck på ▲/▼ för att välja "Sändare" och tryck sedan på OK.
Tryck på ▲/▼ för att välja "Sökhjälp" och tryck sedan på OK.
- En tabell för automatisk programsökning erhålls.
3 Välj vid behov "Ändra sökinställningar" och tryck sedan på OK. Gå i annat fall vidare till punkt 6.
4 Tryck på ▲/▼/◄/► för att välja lämpligt land eller område från listan på skärmen och tryck sedan på OK.
5 Följ menyerna och utför nödvändiga inställningar en efter en.
6 Tryck på ▲/▼ för att välja "Start av sökning/aktualisering" och tryck sedan på OK.

NOTERA

• Programsökningen kan ta ett tag.
• Utför ingen inmatning och slå inte av TV:n medan programsökning pågår.
• När sökningen är klar visas funna och lagrade program, sorterade i nummerordning.
• Tryck på OK för att stänga tabellen, när programsökningen är klar.

Manuell justering

Använd det manuella inställningsalternativet vid mottagning av TV-signaler vilkas TV/färgstandard avviker från den som angetts. Detta kräver dock detaljerad kunskap.

- Ändra program

Det är möjligt att flytta program, ange eller ändra programnamn samt radera program.

Tillvägagångssättet är detsamma som under "För att radera, återställa, flytta och döpa om program på programlistan" på sidan 12.

Varje favoritlista kan innehålla upp till 99 program.

Favoritlistor kan sammanställas efter egna önskemål (t.ex. ämnesuppdelade listor). Andra personer som använder TV:n kan skapa sina egna favoritlistor.

Favoritlistorna har också fördelen att program från olika signalkällor kan lagras i önskad ordningsföljd. Upp till sex favoritlistor kan lagras.

1 Tryck på MENU för att ta fram TV-menyskärmen.
2 Tryck på ◀/► för att välja "Inställning" och tryck sedan på OK.

Tryck på ▲/▼ för att välja "Sändare" och tryck sedan på OK.

Tryck på ▲/▼ för att välja "Urval/ändring av favoriter" och tryck sedan på OK.

Sändare
Urvaländring av favoriter: Sökhälän Manuel Justering Ändra program
Samtlioga sändare Sändare från FavouriteList1
1 Das Erste	C	1 Das Erste	C
2 ZDF	C	2 ZDF	C
3 WDR Köln	C	3 WDR Köln	C
4 Bayrisches FS	C	4 Bayrisches FS	C
5 hr-fernsehen	C	5 hr-fernsehen	C
6 Phoenix	C	6 Phoenix	C
7 BR-alpha	C	7 BR-alpha	C
8 3sat	C	8 3sat	C
9 EinsExtra	C	9 EinsExtra	C
10 EinsFestival	C	10 EinsFestival	C
11 SAT.1	C	11 SAT.1	C
12 RTL	C	12 RTL	C

- Menyn "Urval/ändring av favoriter" visas på skärmen. Grön knapp: Välj nästa favoritlista.

Ändring av namn på favoriter

1 Förutsättning: En favoritlista (höger spalt) måste vara vald. Ändra i annat fall listan med ▶.
2 Tryck på blå knapp för att aktivera "Ge favoritlista nytt namn", ange det nya namnet med hjälp av sifferknapparna 0 – 9 (på samma sätt som med en mobiltelefon) och tryck sedan på OK för att spara det nya namnet.

Tillägg av favoriter

1 Förutsättning: Listan "Samtliga sändare" (vänster spalt) måste vara vald. Ändra i annat fall listan med ◀.
2 Använd ▲/▼ eller 0 – 9 till att markera ett program som ska läggas till som en ny favorit.
3 Tryck på OK för att lägga till programmet.

Søndare Urvaländring av favoriter ökhlæp Manuell iustering Ändra program Samtliga sandare Sandare från FavouriteList1 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayrisches FS 5 hr-fernsehen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 SAT.1 12 RTL 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayrisches FS 5 hr-fernsehen 6 Phoenix 7 BR-alpha

- Det nya programmet läggs till i slutet av favoritlistan. Ändringen träder i kraft i och med att menyn lämnas.

1 Förutsättning: En favoritlista (höger spalt) måste vara vald. Ändra i annat fall listan med ▶.
2 Använd ▲/▼ eller 0 – 9 till att markera ett program som ska raderas.
3 Tryck på OK för att radera programmet. Eller

Tryck på röd knapp för att aktivera "Tömning av favoritlistan" och tryck sedan på OK för att tömma listan.

1 Förutsättning: En favoritlista (höger spalt) måste vara vald. Ändra i annat fall listan med ▶.
2 Använd ▲/▼ eller 0 – 9 till att markera ett program som ska flyttas.
3 Tryck på gul knapp för att aktivera "Flytta sändare".
4 Välj infogningsplats med hjälp av ▲/▼ eller 0–9.
5 Tryck på OK för att bekräfta.

Barnsäkring

Barnspärren kan användas till att blockera tillgång till alla program genast eller dagligen under en bestämd tidsperiod.

För att kunna använda denna funktion måste en låskod först definieras.

NOTERA

• TV:n slås av efter ett antal sekunder, om ingen låskod anges.
• Som försiktighetsåtgärd är det rekommenderat att notera låskoden på baksidan av denna bruksanvisning, klippa ut den och bevara den på ett säkert ställe oåtkomligt för barn.
• Vi hänvisar till sidan 52 i händelse av att låskoden tappats bort eller glömts.

Timerfunktion

Använd denna meny till att få TV:n att automatiskt slås av (ställas i viloläge) vid en viss tid varje dag. Dessutom kan TV:n ställas in så att den larmar (påminner) vid en viss tid varje dag. Detta är möjligt även medan TV:n står i viloläge (väckning).

PIP

Denna meny kan användas till att välja olika inställningar för bild-i-bild-visning, såsom typ, position och fönsterstorlek. För att kunna ta fram denna meny måste PIP-läget först aktiveras. Vi hänvisar till sidan 23 angående detaljer kring manövrering.

Språk

Önskat språk kan väljas på menyn Inställning. Välj bland 19 olika språk (tjeckiska, danska, nederländska, engelska, finska, franska, tyska, grekiska, ungerska, italienska, norska, polska, portugisiska, ryska, slovakiska, slovenska, spanska, svenska och turkiska).

Övriga

Detta är en förklarande text till varje funktion. Om informationstexten inte visas, så tryck på INFO för att aktivera den.

Menyn Ytterligare funktioner

Menyn Ytterligare funktioner erbjuder ett alternativt sätt att komma åt funktioner/menyer som ofta används.

TV-meny Ytterligare funktioner Bifd Ljud Dv-arkiv DVB-radio Favoriter PhotoViewer Index Teletext/textremsa

Poster

DV-arkiv

DVB-radio

Favoriter

PhotoViewer

Index

Teletext/textremsa

Menyn Geometri

Denna meny kan användas till att ställa in en ansluten dators geometriska värden. Anslut först datorn till ingången EXT7 (ANALOG RGB) eller EXT5/6 med hjälp av en HDMI/DVI-omvandlingskabel.

TV-meny Geometri bild Ljud InspeInng Ansl Bild horizontal 0 Bild vertikal 0 Fasförhållande 0

* Kan kanske inte visas beroende på signalen.

Övriga menyposter

En del av de praktiska inställningarna kan tas fram direkt genom att trycka på lämpliga knappar på fjärrkontrollen.

Externa källor

Använd menyn Externa källor till att välja/kontrollera extern utrustning ansluten till kopplingarna på TV:ns baksida.

1 Tryck på → för att återge bilder från extern AV-utrustning.
- Tryck en gång till på → för att stänga menyn Externa källor.

2 Tryck på ▲/▼ för att välja motsvarande koppling och tryck sedan på OK.

Externa källor

VIDEO

DVD-REC

DVD

EXT3

EXT4

EXT5

EXT6

EXT7

NOTERA

- Om en AQUOS LINK-kompatibel enhet ansluten till kopplingen EXT 5 eller EXT 6 sänder modellspecifika data till TV:n, så visas dess enhetsnamn.

Stillbild

Det är möjligt att frysa en rörlig bild på skärmen.

1 Tryck på 📊.

2 Tryck på ≡ igen för att lämna stillbilden.

NOTERA

- Beroende på aktuella signalförhållanden kan det hända att denna funktion inte är tillgänglig.

Bredbilds-läge

Det går att välja önskad bildstorlek. Valbara bildstorlekar varierar beroende på mottagen signaltyp.

I princip gäller att om Autoformat ställts in på "till" på menyn Inställning, så väljs optimalt Bredbilds-läge automatiskt för varje sändning. Skärmformatet kan emellertid ändras manuellt enligt beskrivningen nedan.

NOTERA

- Utöver manuell ändring av Bredbilds-läge enligt beskrivningen häri kan TV:n identifiera och välja optimalt Bredbilds-läge i enlighet med mottagna signaler.

1 Tryck på 📄.

• Menyn Bredbilds-läge visas på skärmen.
• På menyn visas en lista över de bredbildslägen som kan väljas för den typ av videosignaler som tas emot för tillfället.

2 Tryck på 📊 eller ▲/▼ medan menyn Bredbilds-läge visas på skärmen.

- Varje alternativ avspeglas direkt på bildskärmen när du rullar genom dem. OK behöver inte tryckas in.

Poster [för SD-signaler (standard)]

Full: För hoptryckta bilder i formatet 16:9.

Normal: För standardbilder i formatet 4:3. En kantrand visas till vänster och höger om bilden.

Panorama: I detta läge är bilden horisontellt utdragen mot skärmens båda sidokanter.

Cinema16:9: För bilder i brevlådeformatet 16:9. För vissa program syns kantränder ovanför och under bilden.

Cinema14:9: För bilder i brevlådeformatet 14:9. För vissa program syns kantränder ovanför och under bilden.

Poster [för HD-signaler (hög upplösning)]

Full: Visning med överskannad bild. Klipper alla sidor av skärmen.

Underskan: Visning med underskannad bild. (Visning av högupplösningsbild är optimalt komprimerad. Med vissa program kan det hända att brus uppstår i kanten av skärmen.)

Poster [för PC-signaler (dator)]

Full: Bilden fyller ut hela skärmen.

Normal: Bevarar ursprungligt bildformat i full skärmstorlek.

Cinema: För bilder i brevlådeformatet 16:9. För vissa program syns kantränder ovanför och under bilden.

dot by dot (Punkt-för-punkt): Identifierar aktuell signalupplösning och visar en bild med samma antal bildpunkter på skärmen.

NOTERA

- Vissa poster visas inte beroende på typen av mottagen signal.

Text-TV

Vad är text-TV?

Text-TV-sändningar förmedlar sidor av information och underhållning till TV-apparater försedda med text-TV-funktion. TV:n tar emot text-TV-signaler från en TV-station och avkodar dessa till grafiskt format som går att visa. Bland tillgängliga tjänster finns bland annat nyheter, väderprognoser, sport, aktiekurser och programtablåer.

In- och urkoppling av text-TV-visning

1 Välj en TV-kanal eller extern källa som förmedlar ett text-TV-program.
2 Tryck på för att se text-TV-bilden på skärmens högra del medan en normal bild visas på den vänstra delen.

• Många program använder TOP-manövreringssystemet, medan en del användar FLOF (t.ex. CNN). TV:n stöder båda dessa system. Sidorna är indelade i ämnesgrupper och ämnen. Vid inkoppling av text-TV-visning lagras upp till 2000 sidor för snabb åtkomst.
• Tryck på ⏰ för att återgå från dubbelskärm till normal skärm.
• Tryck vid visning av dubbelskärm på PIP för att visa text-TV-bilden över hela skärmen. Därefter kan normal skärm åter väljas genom att trycka på såsom visas.
• Meddelandet "Ingen text" visas efter val av ett program som ej sänder text-TV-signaler.
• Samma meddelande visas i andra visningslägen, om inga text-TV-signaler finns tillgängliga.

NOTERA

• Text-TV-visning fungerar inte efter val av RGB som signaltyp. ("TV-meny > Anslutningar> Övriga > Manuell inställning av AV-standard")
  * Återgång är möjlig efter fullskärmsvisning av text-TV-bild.

Användning av text-TV-meny

Tryck under pågående text-TV-mottagning på MENU för att ta fram text-TV-menyn.

Teletext-meny

Nyhetsflash Visa Inspelnings-hjälp Inställning

Poster
Nyhetsflash
Visa/Täck över
Inspelnings-hjälp
Inställning	Översiktssidor
	Textremsesidor
	Teckenuppsättning
	HiText

Knappar för text-TV-manövrering

Knappar Beskrivning
Färgknappar(röd/grön/gul/blå)	Genom att trycka på en Färgknapp (röd/grön/gul/blå) på fjärrkontrollen kan motsvarande grupp eller bunt sidor angivna inom en parentes med samma färg längst ner på skärmen väljas.
0 - 9	Direktvälj en sida, från 100 till 899, med hjälp av sifferknapparna 0 - 9 .
( längst upp/längst ner/full)	Skifta text-TV-bilden mellan längst upp, längst ner och full.
( visa dold text)	Visa eller göm dold information, såsom svaret på en fråga.
( frys/ stopp)	Stoppa automatisk uppdatering av text-TV-sidor eller frigör låslåget.
(text-TV-textning)	Visa textning eller lämna textningsskärmen.Textning visas inte om inte aktuell tjänst inte innehåller någon textningsinformation.
(undersida)	Visa eller göm undersidor.Välj undersidor.Röd knapp: Gå till föregående sida.Grön knapp: Gå till efterföljande sida.Dessa två knappar anges på skärmen av tecknen – och + .

Viktig information

Hårddisk (HDD)

Denna TV spelar in program på en härddiskenhet (HDD). Hårddisken är försedd med en säkerhetsmekanism för att skydda data från mekaniska stötar, vibrationer och damm. För att förhindra förlust av inspelade data bör emellertid följande försiktighetsåtgärder följas noga:

• Utsätt inte TV:n för några mekaniska stötar.
• Använd inte TV:n på en plats som är ostadig eller utsatt för vibrationer.
• Flytta inte TV:n medan strömmen är på.
• Koppla inte loss nätkabeln från nätuttaget under pågående inspelning eller uppspelning. Slå först av strömmen (strömindikatorn lyser röd) och koppla sedan loss nätkabeln från nätuttaget.
• Använd inte TV:n på en plats där plötsliga temperaturväxlingar förekommer (variationer på mer än 10°C per timme).
• TV:n kan inte fungera korrekt på en plats som är för kall (under 5°C) eller för varm (över 35°C).
• Om TV:n flyttats från en kall till en varm plats, så låt TV: n anpassa sig till den nya temperaturen ett tag innan den börjar användas.
• Om det mot förmodan skulle hända att hårddisken går sönder, så kan den inte bytas ut av användaren. Isärtagning av TV:n medför att garantin upphävs. Kontakta istället närmaste serviceverkstad godkänd av SHARP. Vi kan inte erbjuda kompensation för data som gått förlorat eller inte kunnat spelas in.

TV:n har en inbyggd hårddiskenhet (HDD = Hard Disk Drive) för inspelning och uppspelning. Observera följande punkter vid installation och användning av TV:n. Underlåtenhet att iaktta dessa försiktighetsåtgärder kan resultera i skada på själva hårddisken eller dess innehåll, funktionsfel på hårddisken eller inspelningsbrus.

• Utsätt inte TV:n för vibrationer eller mekaniska stötar.
• Placera inte TV:n i ett trångt utrymme där kylfläkten eller ventilationsöppningen på baksidan av TV:n kan blockeras.
• Placera inte TV:n på en plats med stora temperaturväxlingar.
  Om TV:n installeras på en plats med stora temperaturväxlingar kan det medföra att imma bildas utanpå och inuti TV:n. Om TV:n används medan imbildning förekommer på insidan kan det orsaka skador och funktionsfel på härddisken. Variationer i rumstemperaturen bör hållas inom 10°C per timme.
• Placera inte TV:n på en plats med hög luftfuktighet.
• Placera TV:n horisontellt och aldrig i lutande läge.
• Koppla inte loss nätkabeln från nätuttaget, slå inte ifrån brytaren till det området där TV:n används och flytta inte TV:n medan strömmen till TV:n är på.
  Slå först av strömmen (strömindikatorn lyser röd) och koppla sedan loss nätkabeln från nätuttaget, när TV:n ska flyttas.

Oinspelningsbart material

• De enda signaler som kan spelas in är de från TV:ns inbyggda analoga eller digitala tuner eller inmatade FBAS-eller Y/C-signaler.
• Vid inspelning av andra signaler än de som för tillfället återges kan det hända att signalerna för återgivning blockerar de för inspelning, så att inspelning inte äger rum.
• TV:n är utrustad med en funktion för kopieringsskydd, som förhindrar inspelning av program som sänds med signaler som begränsar kopiering i enlighet med kopieringsrättigheter och så vidare.
• Om kopieringsskyddssignaler förekommer i mitten av ett källvideomaterial som håller på att spelas in, så pausas inspelningen när de aktuella signalerna påträffas. Inspelningen fortsätter sedan när kopieringsskyddssignalerna inte längre är närvarande, medan ingen inspelning erhålls för den del där kopieringsskyddssignalerna förekom.

Om det mot förmodan skulle uppstå ett sådant problem som att inspelat video- eller ljudinnehåll går förlorat på grund av ett fel på härddisken, så var i förväg medveten om att SHARP inte tar på sig något ansvar för att kompensera för innehåll som inte har gått att spela in eller redigera, för förlust av inspelat eller redigerat videomaterial eller för andra relaterade direkta eller indirekta skador.

I händelse av strömavbrott

• Innehåll som håller på att spelas in eller timerinspelas kan skadas, om ett strömavbrott inträffar.
• Innehåll som spelas upp kan också skadas.

För viktiga inspelningar

- Om hårddisken drabbas av funktionsfel kan det hända att innehållet inspelat på hårddisken går förlorat. Innehåll som ska sparas permanent bör därför kopieras på eller överföras till en DVD-R/RW-skiva.

NOTERA

- Om ett meddelande om fel på härddisken visas och härddisken har gått sönder, så kan härddisken inte bytas ut av användaren. Isärtagning av TV:n medför att garantin upphävs. Återskapande av data är dessutom omöjligt. Om uppspelning är möjligt, så spela in det inspelade innehållet på nytt på en DVD-R/RW-skiva och kontakta sedan närmaste serviceverkstad godkänd av SHARP.

Angående upphovsrättigheter

• För inspelning och uppspelning av material krävs ibland upphovsrättsinnehavarens medgivande. Vi hänvisar särskilt till de villkor som anges i 1956 års upphovsrättslag, 1958 års lag om skydd åt dramatiker och musiker, 1963 och 1972 års lagar om skydd åt artister och eventuella efterföljande, lagstadgade förordningar och regler.
• Denna produkt inkluderar teknik för kopieringsskydd, som skyddas av patent i USA och andra rättigheter gällande intellektuell egendom. Användning av denna teknik för kopieringsskydd måste auktoriseras av Macrovision och är endast avsedd för användning i hem och annan begränsad visningsmiljö, såvida inte annat särskilt tillstånd erhållits från Macrovision. Omvänd konstruktion eller isärtagning är förbjuden.

Apparatkrav enligt USA-patentnumren 4.631.603, 4.819.098, 4.907.093, 5.315.448 och 6.516.312 är endast erkända för begränsad visning.

Egenskaper

Angående det digitala inspelningssystemet

Denna TV-apparat från SHARP inkluderar en digital inspelningsenhet med en hårddisk. Detta kan användas till att spela in och spela upp bilder och ljud från TV-program på samma sätt som med en videobandspelare eller en DVD-brännare. HDTV-program kan också spelas in och spelas upp. Genom följande egenskaper erbjuder den digitala inspelaren emellertid betydligt mångsidigare möjligheter än en videobandspelare eller en DVD-brännare.

√ Tidsförskjuten visning

När du tittar på TV ringer telefonen ...

Oroa dig inte. Du kan pausa ett TV-program och fortsätta titta på det senare.

√ Jagande uppspelning

Du kommer hem tidigt under pågående timerstyrd inspelning av en fotbollsmatch ... Vänta inte. Du kan enkelt starta visning från början av matchen medan inspelningen fortsätter.

√ Samtidig inspelning/uppspelning

Du behöver inte sitta och vänta på att en inspelning ska bli klar. Det går att spela upp DVD-skivor eller program som redan är inspelade på hårddisken medan inspelning pågår.

√ Snabb omspelning

Genom en enkel knapptryckning är det möjligt att hoppa tillbaka 40 sekunder och se om en scen. Den nuvarande scenen visas samtidigt i PIP-fönstret.

√ Arkivering av tidsförskjuten inspelning

Det går även att kopiera hela TV-programmet i den digitala inspelarens arkiv, när slutet av ett TV-program som visats genom tidsförskjuten visning nätts.

√ Snabb navigering genom hoppning

Hoppa bakåt eller framåt i ett program genom en enkel knapptryckning.

Hoppavståndet kan justeras.

Specialfunktionen "Smart jump" ser dessutom till att hoppavståndet halveras för varje ändring av hoppriktningen. På så sätt är det möjligt att snabbt leta sig fram till en viss punkt vid tidsförskjuten uppspelning.

√ Snabbspelning framåt/bakåt

Ett program som visas kan snabbspelas framåt eller bakåt med tre olika hastigheter (snabspelning bakåt är ej möjligt vid HDTV-visning).

√ Slowmotion

Ett program kan visas i slowmotion med fyra olika hastigheter.

√ Bokmärkesindexering

Under en fotbollsmatch, till exempel, är det möjligt att märka ut mål och andra intressanta scener (för detta omvandlas tidsförskjuten inspelning till arkivinspelning). Vid senare uppspelning kan bokmärkena spelas upp som höjdpunkter.

√ Inspelning direkt i arkivet

Arkivet rymmer mellan 20 och 100 timmar med program, beroende på vilken inspelningskvalitet som är inställd.

√ Timerinspelning med hjälp av elektronisk programguide eller text-TV

En elektronisk programguide eller en text-TV-tablå erbjuder ett bekvämt sätt att välja ett program som ska spelas in. Den digitala inspelaren medger upp till 50 timerinspelningar - utan krav på närvaro.

√ Serieinspelning

TV-serier som sänds varje dag, varje vecka eller måndag till fredag kan enkelt programmeras för inspelning.

√ Raderingshanterare

En automatisk raderingshanterare ser till att det alltid finns tillräckligt med utrymme för inspelning av nya program.

Titlar i DV-arkivet kan sorteras, redigeras/döpas om, låsas eller raderas. Det är också möjligt att radera eller gömma delar av ett valt program.

√ Kopiering av inspelningar på en videoinspelare/DVD-brännare

En inspelning som ska kunna visas om och om igen under lång tid bör brännas på en DVD-skiva eller överföras till en särskild videoinspelare. Programmet kan därefter raderas från arkivet. Överföring av data till en extern enhet kan utföras med hjälp av kommandot "Kopiera".

Begränsningar vid PIP-manövrering

Om en nuvarande bild visas i huvudfönstret och PIP-fönstret öppnas, så avslutas och raderas i allmänhet bakgrundsinspelningen för tidsförskjuten visning. Det kan hända att begränsningar förekommer gällande de program som kan väljas för PIP-bilden vid arkivinspelning och tidsförskjuten visning.

Angående tidsförskjuten visning och arkivinspelning/uppspelning

Uppspelning:

Program kan spelas upp på olika sätt, må det vara nuvarande program med tidsförskjutning eller redan inspelade titlar från DV-arkivet (sid. 48).

Bokmärkning:

Favoritscener eller mål i fotbollsmatcher kan markeras för att kunna tittas på senare (sid. 51).

Hårddisken kan utföra ...

Tidsförskjuten inspelning

Medan denna funktion är aktiv spelar TV:n automatisk in ett pågående TV-program som visas.

HDD

Spelar alltid in ...

Arkivinspelning

Du kan välja att lagra program direkt i DV-arkivet.

I arkivinspelningsläget är det även möjligt att:

√ Spela in ett program direkt i ett arkiv samtidigt som annan manövrering utförs.
√ Programmera imerinspelningar med hjälp av elektronisk programguide eller text-TV.
√ Radera, redigera, döpa om eller låsa redan arkiverade titlar.

Lagring av tidsförskjuten inspelning i ett arkiv:

Ett program som håller på att spelas in kan med en tidsförskjutning omvandlas till ett arkiv (sid. 46).

Navigering av menyn Digital Video

Den digitala inspelaren kan användas med fabriksinställda grundvärden.

I detta avsnitt beskrivs hur det går till att anpassa dessa värden efter eget önskemål. Ta först fram Digital Video meny enligt beskrivningen nedan, när inställningarna ska ändras.

1 Tryck på röd knapp för att öppna menyn DV-arkiv.

DV-arkv In kapacitet 48:42 L 00.00. SHARP Demo

2 Tryck medan menyn DV-arkiv visas på MENU för att ta fram menyskärmen Digital Video meny.

Digital Video meny DR-kontinuerlig drift till från Inspelningskvalitet hög Informera om överhoppade områden ja Överhoppningslängd 02 Smart Jump ja Serieinspelningstolerans +-30 Spela även in texten Ja, DVB-text föredras

3 Tryck på ▲/▼ för att välja önskad post.
4 Tryck på ◀/► för att välja önskad parameter eller mata in önskat värde med sifferknapparna 0 - 9.

Poster Beskrivning		Grundvärden
DR-kontinuerlig drift	Medan DR-kontinuerlig drift är inkopplat sker inspelning kontinuerligt för att medge tidsförskjuten visning.	till
Inspelningskvalitet	Ställ in inspelningskvalitet för inspelning av analoga program. Detta medför ändrad inspelningskapacitet.	hög
Informera om överhoppade områden	Om ett avsnitt har gömts i en existerande arkivinspelning kan du här välja huruvida ett meddelande om detta ska visas eller ej.	ja
Överhoppningslängd	För tidsförskjuten visning och uppspelning av arkivinspelningar är det möjligt att ställa in ett hoppavstånd (i minuter) för hoppning framåt eller bakåt i programmen genom kortvarig tryckning på ◀◀ eller ▶▶. Ange önskad tidslängd med hjälp av sifferknapparna på fjärrkontrollen (mata alltid in två siffror för 01 till 15 minuter).	ja, 02 min

Poster Beskrivning		Grundvärden
Smart Jump	Funktionen Smart Jump kan användas till att snabbt och enkelt hitta en viss punkt i en inspelning (en tidsförskjutning eller i arkivet). Varje gång riktningen ändras vid hoppning med hjälp av knapparna ◀◀ och ▶▶ halveras hoppavståndet. Vi hänvisar till nästa sida angående ytterligare information om denna tillämpning.	ja
Serieinspelningstolerans	För att undvika att spela in ett avsnitt av en TV-serie mer än en gång, när det visas flera gånger om dagen, måste en toleranstid anges.Serieavsnitten spelas då endast in när de startar inom angiven starttid ± serieinspelningstolerans.Ange önskad tidslängd med hjälp av sifferknapparna 0- 9 på fjärrkontrollen (mata alltid in två siffror för 01 till 60 minuter).	± 30 min
Spela även in texten	Om DVB- eller texl-TV-textning ska spelas in med DVB-program, så välj här prioritet för textning som ska spelas in.	nej

Inställning av för- och efterinspelningstid

En förinspelningstid och en efterinspelningstid kan ställas in för timerinspelningar utförda utan hjälp av VPS-signaler. På så sätt minskas risken för att delar av ett program inte spelas in på grund av att det startar tidigare och/eller slutar senare än vad som angetts.

NOTERA

- Observera att denna manövrering utförs via TV-menyn, inte via Digital Video meny.

1 Tryck i TV-läget på MENU för att ta fram TV-menyn.
2 Välj "Inspelning" med hjälp av ◀/▶ och tryck på ▼ för att gå neråt.

TV-meny Inspeining Anslutningar Inställning Ytterligare fu Inspeinnings-hjälp Timeröversikt Förinspelningstid 00 min. Efterinspelningstid 05 min.

3 Välj "Förinspelningstid" eller "Efterinspelningstid" med hjälp av ▲/▼.
4 Ange önskad tidslängd med hjälp av sifferknapparna 0 - 9 på fjärrkontrollen (mata alltid in två siffror för 01 till 15 minuter som förinspelningstid och för 00 till 60 minuter som efterinspelningstid).

Inspelning på hårddisken

Tidsförskjuten inspelning och arkivinspelning

TV-program kan spelas in på två olika sätt på härddisken. Det ena är genom tidsförskjuten inspelning och det andra är genom arkivinspelning.

Tidsförskjuten inspelning

TV:n spelar automatiskt in det program som tas emot för tillfället. Paus, snabbspelning bakåt och jagande uppspelning kan användas för de mottagna programmen precis som med inspelade program. Vid byte av kanal raderas inspelningsdata från den föregående kanalen samtidigt som en ny inspelning påbörjas.

• Medan detta pågår lyser indikatorn grön.
• Ställ in "DR-kontinuerlig drift" på "från", om denna funktion inte ska användas.
• Maximal tidslängd vid tidsförskjutning är cirka tre timmar, beroende på aktuella förhållanden.

Arkivinspelning

Program kan spelas in på DV-arkivets hårddiskenhet.

Angående raderingshanterare

Raderingshanteraren ser hela tiden till att det finns tillräckligt med minnesutrymme för nya inspelningar på hårddisken. När ledigt utrymme på hårddisken börjar ta slut raderas gamla inspelningar automatiskt.

Inspelningar som har markerats med raderingsskydd raderas inte av raderingshanteraren. Sådana inspelningar kan vid behov raderas manuellt.

Vi hänvisar till sidan 50 angående inställning och annullering av raderingsskydd.

För att undvika förlust av viktiga inspelningar rekommenderas att sådana kopieras på ett videoband eller en skrivbar DVD-skiva, så att de sedan kan raderas från den digitala inspelaren för att skapa större utrymme.

SHARP kan inte hållas ansvarig för dataförlust på den digitala inspelaren.

Knappar för hårddiskmanövrering

OK END BACK PIP DEMO REV PLAY FWD OPTION REC REC STOP STOP AQUOS LINK

1 Snabbspelning bakåt
2 ● Inspelning
3 ▶ Uppspelningsstart
4 ■ Stopp
5 ▶▶ Snabbspelning framåt
6 || Paus
7 Knappar innanför luckan

Knapparna innanför luckan är till för AQUOS LINK-manövrering, som inte bör förväxlas med hårddiskmanövrering. (se sid. 19 angående AQUOS LINK-manövrering)

Inspelning

1 Tryck på ●.

- Om tidsförskjutning är aktivt, så inleder denna åtgård omvandling av tidsförskjuten inspelning till arkivet.

Inspelningslängd (min.)

akt. program 30 60 90 120 180

Välj "akt. program" (endast om EPG- eller text-TV-data är tillgängliga) eller någon av de angivna minuterna, alternativt välj "???" och ange inspelningstid med hjälp av sifferknapparna 0 - 9 på fjärrkontrollen och bekräfta med OK.

• Timeröversikt visas på skärmen.
• Om början av aktuellt program har spelats in, så överförs det från början. I annat fall överförs det från och med den tidpunkt då programmet valdes.
• Det är också möjligt att överföra ett program som redan har slutat till arkivet. Snabbspela bara tillbaka till det program som ska arkiveras och starta arkiveringen som "akt. program".

Konfigurering av alternativen på menyskärmen "Timeröversikt"

När du än väljer att lagra programmet i arkivet visas menyn Timeröversikt på skärmen.

Timeröversikt ->09:45 Bon(n) jour Berlin

Recorder DV DVD-REC

Datum 14.09.2006

Inspelningstid 09:45 tills 10:00

Inspelningssätt ett tillfälle

• Om DVB-textning har kopplats in kontinuerligt (se "Spela även in texten" på sid. 44), så visas posten "Textremsor (ja/nej)" istället för menyposten "VPS". Denna post kan användas till att koppla ur DVB-textning för nuvarande inspelning.
• Vid timerinspelning kan inget val göras för "Inspelningssätt".
• Tryck på grön knapp för att låsa programmet med barnsäkringen.
• Tryck på gul knapp för att skydda programmet från automatisk radering.
• (Gäller endast tidsförskjutning): När ett program ska spelas in utan DVB-textning ("Textremsor" - "nej") avbryts och raderas den tidsförskjutna inspelning som har pågått fram till nu. Arkivinspelningen startar efter att timerlistan har bekräftats med OK.
• (Gäller endast tidsförskjutning): Program med kopieringsskydd (t.ex. Macrovision) kan av juridiska skäl inte visas med tidsförskjutning.

Kontrollera övriga poster på timerlistan, ändra dem vid behov och bekräfta sedan med OK för att starta inspelning.

- Indikatorn ändrar färg från grön till röd.

TIPS

• Det är möjligt att byta program för mottagning eller spela upp redan inspelade titlar lagrade i DV-arkivet under pågående arkivinspelning. Inspelningen fortsätter i bakgrunden.
• Tryck på ► för att återgå till det program som hållar på att spelas in.
• Det går också bra att slå av TV:n, så att den ställs i viloläge (INTE MED HUVUDSTRÖMBRYTAREN ⏻). Inspelningen fortsätter i viloläget.

Statusvisning vid inspelning

Exempel: Tidsförskjutning

45 Phoenix 09:45 - 10:00 Bon(n) jour Berlin 09:45 10:00 09:49 Tidsförskjutning 2:00 min. Ø 9:51 Väckning man-fre 9:50

Exempel: Direktmottagen bild under pågående arkivinspelning

45 Phoenix 09:45 - 10:00 Bon(n) jour Berlin 09:45 16:00 10:31 REC Livebild 9:51

Exempel: Tidsförskjutning under pågående arkivinspelning

45 Phoenix 09:45 - 10:00 Bon(n) jour Berlin 09:45 10:00 - 10:30 Tildsförskjutning 2:00 min. 9:51

- Avbrytning av pågående inspelning

Tryck på ■ och därefter på OK för att avsluta inspelningen.

- En pågående inspelning kan också avslutas genom att ta bort det aktuella objektet på timerlistan eller i DV-arkivet.

- Inspelning med textning

För att spela in textning måste funktionen för inspelning av textning vara aktiverad på Digital Video meny (sid. 44).

Om en av de två möjliga typerna av textning sänds, så spelas denna textning in. Om båda typerna av textning sänds, så spelas den textning som har markerats som "föredragen" in.

Ta fram DVB-textning genom att trycka på 📄 under pågående uppspelning. Ta fram text-TV-textning genom att trycka på grön knapp och välj huruvida textningen ska visas i normal storlek eller dubbel storlek.

Timerinspelning

Timem kan programmeras med hjälp av den elektroniska programguiden (EPG), text-TV eller manuellt. Upp till 50 timerinspelningar kan programmeras. Efter programmering av timerinspelningar kan TV:n endast slås av genom att ställa den i viloläge.

NOTERA

- Slå inte av TV:n med huvudströmbrytaren (⏻) och dra inte ut nätkabelns stickkontakt ur nätuttaget. Om det görs kan inte timerinspelning äga rum.

Menyskärmen Timeröversikt

1 Tryck i TV-läget på MENU för att ta fram TV-menyn.
2 Välj "Inspelning" med hjälp av ◀/▶ och tryck på ▼ för att gå neråt.
3 Välj "Timeröversikt" med hjälp av ▲/▼ och tryck sedan på OK.

Timeröversikt Fre 29.09./08:28 Fre 29.09. 21:45-23:00 3sat AVO-Session Basel

- Listan över förinställda inspelningar kan kontrolleras på menyskärmen Timeröversikt. Förinställda inspelningar kan här ändras/raderas eller en ny inspelning kan startas.

Menyskärmen DV-arkiv

Tryck på röd knapp.

• Slutförda timerinspelningar kan kontrolleras på menyskärmen DV-arkiv.
• I det övre vänstra hörnet visas hur många timmars utrymme som återstår på hårddisken. För HDTV-program krävs extra stort minnesutrymme på hårddisken.

Timerinspelning via EPG

1 Tryck på EPG.

2 Välj önskat program.
3 Tryck på röd knapp (Inspelning) för att förinställa programmet.

• Timerlistan visas på skärmen. Härefter gäller samma anvisningar som på sidan 33.
• När förinställningen är klar markeras programmet med en röd prick i den elektroniska programguiden. Det är också möjligt att:
• välja serieinspelningssätt under "Inspelningssätt". Timern söker då varje dag efter TV-serier i inställt program. Vi hänvisar till "Serieinspelningstolerans" angående detaljer.

Timerinspelning via analog text-TV

1 Tryck på TEXT.
2 Tryck på ●.

- Den första programöversiktssidan visas. Om inte, så välj översiktssida under "Inställning > Översiktssidor" på text-TV-menyn.

3 Välj programsidan innehållande det program som ska spelas in och tryck på grön knapp.
4 Välj tiden för programmets början med hjälp av ▲/▼.

5 Tryck på OK för att registrera timerinspelningen.

• Menyskärmen Timeröversikt visas. Härefter gäller samma anvisningar som på sidan 33.
• Kontrollera inspelningstid och -datum för program som sträcker sig över midnatt eller som börjar följande dag. Det kan hända att data från text-TV inte är kompletta.

Manuell timerinspelning

1 Tryck i TV-läget på MENU för att ta fram TV-menyn.
2 Välj "Inspelning" med hjälp av ◀/▶ och tryck på ▼ för att gå neråt.
3 Välj "Timeröversikt" med hjälp av ▲/▼ och tryck sedan på OK.
4 Tryck på röd knapp (Ny inspelning) för att manuellt programmera en ny inspelning.
5 Välj "Manuell" med hjälp av ◀/▶ och tryck sedan på OK.
6 Välj det program varifrån inspelning ska ske med hjälp av ▲/▼/◄/► och tryck sedan på OK.

- Timeröversikt visas på skärmen. Härefter gäller samma anvisningar som på sidan 34.

Radering av programmerade timerobjekt

1 Tryck i TV-läget på MENU för att ta fram TV-menyn.

2 Välj "Inspelning" med hjälp av ◀/▶ och tryck på ▼ för att gå neråt.

3 Välj "Timeröversikt" med hjälp av ▲/▼ och tryck sedan på OK.

4 Välj det objekt som ska raderas med hjälp av ▲/▼.

5 Tryck på gul knapp (Radera) och bekräfta med OK.

- Tryck en gång till på gul knapp för att avbryta raderingen.

Uppspelning

Uppspelningsstart

1 Tryck på röd knapp för att öppna DV-arkivet.

DV-arkiv fri kapacitet 48:42 L. 00.00. SHARP Demo

• Tryck på blå knapp för att växla mellan visning i alfabetisk respektive kronologisk ordning.
• Mätaren (till höger på listan) anger hur mycket av en inspelning som har visats. Mätaren är tom för inspelningar som inte har visats alls och full för inspelningar som har visats helt. För inspelningar vars innehåll har visats delvis är mätaren fylld till den grad som motsvarar det som har visats.
• Om annan programdata är tillgänglig från den elektroniska programguiden eller text-TV, så visas detta under arkivlistan för det objekt som just har markerats. Annan information angående en inspelning kan tas fram genom att trycka på 📄, om tillgängligt.

2 Välj önskad inspelning med hjälp av ▲/▼.

3 Tryck på OK för att starta uppspelning.

Paus

1 Tryck på || för att frysa bilden.
2 To Tryck på ▶ eller på || igen för att fortsätta uppspelningen.

Vid tidsförskjuten visning:

Du vill kanske avbryta ett program för att svara i telefonen.

Tryck på ||.

• TV-bilden fryses och uppspeinningsinformationen visas.
• På översta raden visas numret och namnet på aktuellt program, om EPG- eller text-TV-data är tillgängligt, utöver det nuvarande programmets början och slut och programmets titel.
• Före mätaren visas starttiden för tidsförskjuten inspelning. Efter mätaren visas tiden då enheten för tidsförskjuten inspelning blir full (utökas automatiskt med 30 minuter upp till maximalt ca. 3 timmar). Den grå mätaren anger hur mycket av den tillgängliga inspelningstiden som har använts. Tiden som visas inuti mätaren är den tidpunkt då pausknappen trycktes in.

Du vill fortsätta titta på programmet efter att telefonsamtalet har avslutats.

Tryck på || igen eller på ▶.

- Nu visas TV-programmet med tidsförskjutning från och med den exakta tidpunkt då först trycktes in. Uppspelningssymbolen (▶) visas istället för paussymbolen (■).

Val av direktmottagning (gäller endast tidsförskjutning)

Tryck på ■.

- Programmet visas nu i samma ögonblick som det sänds.

Smart Jump

Funktionen Smart Jump erbjuder snabb och enkel tillgång till ett visst önskat ställe inom ett program. Medan Smart Jump är inkopplat halveras hoppavståndet varje gång hoppriktningen ändras vid hoppning. Genom att hoppavståndet halveras varje gång hoppriktningen ändras går det lätt att söka sig fram närmare och närmare ett visst önskat avsnitt. Uppspelningssymbolen (▶) är gul medan funktionen Smart Jump är aktiv.

Du letar exempelvis efter början på ett program ...

1 Tryck upprepade gånger på ◀◀ för att hoppa bakåt (förinställt hoppavständ).
2 Om du hoppar förbi början på programmet, så ändra hoppriktningen genom att trycka kortvarigt på ▶▶.
3 Hoppet i motsatt riktning blir bara hälften så långt som det föregående hoppet. Hoppa nu framåt med hjälp av ▶▶ tills början av programmet visas.
4 Om du hoppar förbi början på programmet igen, så tryck på ◀◀ för att hoppa bakåt. Hoppavständet halveras samtidigt.

- Det förinställda hoppavständet börjar åter gälla efter hoppning mer än tre gånger i samma riktning eller om den digitala inspelarens visning försvinner.

Snabbspelning framåt/bakåt

Snabbspelning framåt eller bakåt med tre olika hastigheter kan kopplas in vid tidsförskjuten TV-visning eller arkivuppspelning. Inget ljud återges under pågående snabbspelning. (Snabbspelning fungerar ej vid HDTV-visning.)

1 Tryck kortvarigt på snabbspelningsknappen ▶▶ (framåt) eller ◀◀ (bakåt).
2 Tryck en gång till kortvarigt på ▶▶ (framåt) eller ◀◀ (bakåt) för att öka snabbspelningshastigheten.

- Med varje tryckning på en snabbspelningsknapp ökar hastigheten gradvis tills den återgår till ursprunglig hastighet.

• Vid tidsförskjuten TV-visning startar uppspelning automatiskt när slutet på inspelningen nås.
• Vid arkivuppspelning visas en fryst bild när slutet på inspelningen nås.
• Vid arkivuppspelning kopplas uppspelningsläget in på den digitala inspelaren, när början nås vid snabbspelning bakåt.

3 Tryck på ► för att koppla in normal uppspelning från önskat ställe.

Hoppning

Tryck kortvarigt på ▶▶ eller ◀◀ för att hoppa framåt/bakåt.

Slowmotion

Medan paus är inkopplat (bilden är frusen) kan innehållet spelas upp på fyra olika långsamma hastigheter. Inget ljud återges under pågående uppspelning i slowmotion.

1 Tryck på ||.
2 Tryck snabbt på ▶▶.
3 Tryck upprepade gånger kortvarigt på ▶▶ for att öka hastigheten.

- Med varje tryckning ökar hastigheten gradvis tills den återgår till ursprunglig hastighet.

Omspelning (gäller endast tidsförskjutning)

Ibland vill du kanske omedelbart se om en intressant scen, till exempel ett mål i ett sportprogram. Detta är möjligt vid visning av ett direktmottaget program.

1 Tryckt snabbt på ◀◀ för att upprepa den aktuella visningen.

• Visningen hoppar tillbaka 40 sekunder i tidsförskjutet läge. Uppspelningsmärket är gult (Smart Jump aktivt). Om visningen hoppade tillbaka för långt med funktionen Smart Jump, så går det att hoppa framåt 20 sekunder genom att trycka på ▶▶.
• Den nuvarande scenen visas samtidigt i ett litet PIP-fönster. PIP-fönstret kan stängas genom att trycka på PIP, utan att den tidsförskjutna uppspelningen behöver lämnas.

45 Phoenix 09:45 - 10:00 Bon(n) jour Berlin 09:53 10:23 10:09

2 Tryck på ■ för att återgå till normal direktmottagen visning.

Redigering

I detta avsnitt beskrivs hur det går till att redigera titlar redan inspelade i arkivet.

Delvis radering av en inspelning

Delar av en arkivinspelning kan raderas, från början och fram till slutet.

1 Tryck under pågående arkivuppspelning på ■ Vid början eller slutpunkten på den del av arkivinspelningen som ska raderas.

Arkiv 31.08. da capo 00:00 1:03 00:11 DV arkiv Radera/stäng av

2 Tryck på gul knapp (Radera/stäng av).

Tryck på röd knapp för att radera härifrån till början. Tryck på grön knapp för att radera härifrån till slutet.

Arkiv 31.08. do capo 00:00 1:03 00:11 Rodera från här till startpunkten Rodera från här till slutpunkten Ställ in avstängningsbörjan Rodera bokmarke

3 Tryck på OK för att bekräfta.

- Tryck en gång till på röd knapp för att annullera raderingen.

Delvis gömning av en inspelning

Avsnitt av en arkivinspelning kan gömmas. Vid framtida uppspelning och vid överföring till en DVD-skiva eller ett videoband hoppas de gömda avsnitten över.

1 Tryck på || under pågående arkivuppspelning.
2 Tryck på gul knapp (Radera/stäng av).

Tryck en gång till på gul knapp för att fastställa början på ett gömt avsnitt.

Arkiv 31.08. da capo 00:00 1:03 00:11 Radera från här till startpunkten Radera från här till slutpunkten Ställ in avstangningsbörjan Radera bokmärke

3 Tryck på || eller ▶ för att fortsätta uppspelningen.
4 Tryck på gul knapp för att fastställa slutet på det gömda avsnittet.

• En skuggad del på mätaren anger det gömda avsnittet av inspelningen.
• Om uppspelning startas på nytt före början av det gömda avsnittet, så hoppas det gömda avsnittet över.
• Om "ja" är inställt för "Informera om överhoppade områden" på Digital Video meny (sid. 44), så visas meddelandet "Avstängt område hoppas över".
• Det gömda avsnittet kan sedan visas permanent igen genom att trycka på blå knapp.

Arkiv 31.08. da capo 00:00 1:03 00:24 HöjdpunkterBokmärke Bokmärke Språk /ljudval

Kopiering av inspelningar till en extern enhet

Detta kan enkelt utföras med en videobandspelare eller en DVD-brännare som är AV Link-kompatibel.

1 Tryck på röd knapp för att öppna menyn DV-arkiv.
2 Tryck på gul knapp (Radera/kopiera).

Kultur pur
3 Välj den inspelning som ska kopieras med hjälp av ▲/▼ och välj vid behov andra.

• Titlar som ska kopieras visas i blått.
  4 Tryck på blå knapp (Spela över inspelning).

DV-arkiv -> kopiera -> 06.10. Das Erste Brisant

Recorder DVD-REC

Program DV-arkiv

Datum 16.10.2006

Inspelningstid 18:15

VPS nej

Inspelningssätt ett tillfälle

5 Välj inspelningsenhet på kopieringsmenyn och ändra inspelningsdatum och -tid om det ska kopieras senare och bekräfta med OK.

- DV-arkivet visas igen. En röd prick visas framför raden för den programmerade kopieringen för vilken en inmatning även har gjorts på timerlistan. - Det går inte att visa ett annat program medan kopiering pågår. Det går emellertid bra att slå av TV: genom att ställa den i viloläge.

Radering av inspelningar från arkivet

1 Tryck på röd knapp för att öppna menyn DV-arkiv.
2 Tryck på gul knapp (Radera/kopiera).
3 Välj den inspelning som ska raderas med hjälp av ▲/▼ och välj vid behov andra.

4 Tryck på gul knapp (Radera post).
5 Tryck på OK för att bekräfta raderingen.

• DV-arkivet visas igen.

- Ändring av titeln på en inspelning

1 Tryck på röd knapp för att öppna menyn DV-arkivet.
2 Tryck på grön knapp (Bearbeta/skydda).
3 Välj den titel som ska ändras med hjälp av ▲/▼.
4 Tryck på blå knapp (Byt namn).
5 Under den första bokstaven i titeln visas ett streck som anger nuvarande inmatningsplats för bokstaven. Tryck på ◀/► för att flytta positionen för bokstavsinmatning. Mata in bokstäverna i följd med hjälp av sifferknapparna på fjärrkontrollen (på samma sätt som med knapparna på en mobiltelefon).
6 Tryck på OK för att bekräfta ändringen.

Aktivering/avaktivering av barnsäkring

Det är möjligt att låsa filmer för att exempelvis förhindra att barn tittar på dem. Visning kan då endast ske efter inmatning av korrekt låskod.

1 Tryck på röd knapp för att öppna menyn DV-arkiv.
2 Tryck på grön knapp (Bearbeta/skydda).
3 Välj den titel som ska spärras med hjälp av ▲/▼.
4 Tryck på grön knapp (Barnsäkring). TV:n begär nu att aktuell läskod anges.

Barnsäkring

Låskod ???

5 Mata in låskoden med hjälp av sifferknapparna 0 - 9 på fjärrkontrollen.

• Notera noga den hemliga låskoden, när den ställs in första gången.
  • DV-arkivet visas igen.

• Avaktivera barnsäkringen för valt/valda program genom att trycka en gång till på grön knapp.
• Ytterligare titlar kan markeras och låsas respektive låsas upp genom att trycka på grön knapp. En lässymbol (💡) visas framför mätaren, när läset är aktiverat.

- Visning av ett spärrat program

1 Tryck på röd knapp för att öppna menyn DV-arkiv.
2 Välj den titel med en lässymbol (a) som ska visas med hjälp av ▲/▼ och tryck sedan på OK. TV:n begär nu att aktuell läskod anges.

- Titlarna på spärrade program är inte synliga och markerade med lässymbolen.

3 Mata in låskoden med hjälp av sifferknapparna på fjärrkontrollen.
- Efter korrekt inmatning startar uppspelning av aktuell titel.

Aktivering/avaktivering av raderingsskydd

För att skydda viktiga inspelningar från att raderas automatiskt av raderingshanteraren kan ett raderingsskydd aktiveras. Raderingsskyddet kan sedan avaktiveras efter kopiering till ett videoband eller en DVD-skiva.

1 Tryck på röd knapp för att öppna menyn DV-arkiv.
2 Tryck på grön knapp (Bearbeta/skydda).
3 Välj den titel för vilken ett raderingsskydd ska aktiveras (avaktiveras) med hjälp av ▲/▼.

4 Tryck på gul knapp (Aktiv. raderingsskydd).

• Tryck en gång till på gul knapp (Inaktivera raderings.) för att avaktivera raderingsskyddet.
• Symbolen (visas framför mätaren, när raderingsskyddet är aktiverat.

Bokmärke

Kanske vill du ibland markera särskilt intressanta scener, såsom mål i sportprogram, för att kunna spela upp och titta på dem vid ett senare tillfälle. Detta kan göras genom att sätta in bokmärken på önskade ställen under pågående direktmottagning med tidsförskjutning, inspelning i arkivet eller uppspelning ur arkivet.

1 Tryck kortvarigt på ► för att sätta in ett bokmärke.

Arkiv 31.08. da capo 00:00 1:03 00:12 HöjdpunkterBokmärke Bokmäärke Språk-/jjudval

• Meddelandet "Bokmärke sparat!" visas, eller också placeras en liten bokmärkessymbol ovanför mätaren för uppspelning.
• Om detta görs medan tidsförskjutning pågår, så inleds automatiskt omvandling av direktmottagna bilder till en arkivinspelning.

2 Varje gång ▶ trycks in kortvarigt igen sätts ett nytt bokmärke in.

• Upp till 15 bokmärken per inspelning kan sättas in.
• Dessutom markeras början och slutet av varje sändning automatiskt med bokmärken.
• Automatiskt insatta bokmärken är gråa. Manuellt insatta bokmärken är blåa.

TIPS

- Sätt in ett bokmärke i slutet av ett ointressant avsnitt för att senare kunna hoppa över det snabbt eller gömma det.

Uppspelning av bokmärken som höjdpunkter

Efter manuell markering med bokmärken i uppspelad inspelning är det möjligt att spela upp enbart de bokmärkta delarna en efter en automatiskt. Uppspelning inleds 30 sekunder före det ställe där ett bokmärke satts in och avslutas 30 sekunder efter aktuellt ställe. Höjdpunkterna är numrerade i kronologisk ordning och visas i nummerföljd, så att uppspelningen alltid startar med höjdpunkt 1.

1 Tryck på END för att ta fram uppspelningsinformationen under pågående arkivuppspelning.

2 Tryck på ► för "Höjdpunkter".

• Uppspelning av höjdpunkter startar.
• Tryck på blå knapp för att hoppa till nästa höjdpunkt och på röd knapp för att hoppa tillbaka till föregående höjdpunkt.
• Det går också att hoppa till nästa höjdpunkt genom att trycka en gång till på ▶.
• Om statusvisningen slocknar på grund av pausen, så går det fortfarande att utföra uppspelning av höjdpunkter genom att trycka på ▶.

3 Tryck på ■ för att avbryta uppspelning av höjdpunkter.

Radering av bokmärken

Alla manuellt insatta bokmärken kan raderas på en gång. Bokmärken som satts in automatiskt i början och slutet av en sändning kan inte raderas.

NOTERA

- Automatiskt insatta bokmärken är gråa. Manuellt insatta bokmärken är blåa.

Radering av bokmärken inom en titel

1 Tryck under pågående arkivuppspelning på ||.

Arkiv 31.08. da capo 00:00 1:03 00:11 DV-arkiv Radera/stäng av

2 Tryck på gul knapp för "Radera/stäng av".

3 Radera de manuellt insatta bokmärkena med blå knapp.

Arkiv 31.08. da capo 00:00 1:03 00:11 Radera från här till startpunkten Ställ in avstängningsbörjan Radera från här till slutpunkten Rodera bokmärke

4 Tryck på || eller ▶ för att fortsätta uppspelningen.

Radering av bokmärken i DV-arkivet

1 Tryck på röd knapp för att öppna menyn DV-arkiv.

2 Välj den inspelning vars bokmärken ska raderas.

3 Tryck på gul knapp för "Radera/kopiera".

• Inspelningar med manuellt insatta bokmärken är markerade med symbolen ▶ till vänster om mätaren.

4 Bekräfta med OK, välj vid behov andra och bekräfta med OK.

- De valda titlarna visas i blått.

5 Tryck på grön knapp för att radera bokmärken.

- Samtliga manuellt insatta bokmärken raderas. Automatiskt insatta bokmärken raderas inte.

Felsökning

Problem Möjlig lösning
Ingen ström tillförs TV:n.	Kontrollera om ⏻ | på fjärrkontrollen har tryckts in.Om indikatorn på TV:n tänds i rött, så tryck på ⏻ |.Är nätkabeln losskopplad?Kontrollera huruvida ⏻ på TV:n har tryckts in.
Enheten kan inte manövreras.	Yttre störningar, såsom åska, statisk elektricitet etc., kan orsaka driftsfel. Slå i så fall av strömmen, eller koppla ur och anslut sedan nätkabeln på nytt efter en elle två minuter, innan enheten manövreras.
Fjärrkontrollen fungerar inte.	Är korrekt enhet vald med knappen FUNCTION? Tryck på knappen för att välja TV (sid. 55).Är batterierna isatta med polerna (+, -) korrekt vända?Är batterierna urladdade? (Sätt i nya batterier.)Används enheten under stark belysning eller en lysrörslampa?Utsätts fjärrkontrollsensorn för ljuset från en lysrörslampa?
Bilden är skuren.Är bildens position korrekt inställd?	Är inställningarna för skärmvisning (Auto-format, Bredbilds-läge eller Geometri), såsom bildstorlek, korrekt justerade?
Underliga, för ljusa, för mörka eller felordnade färger uppstår.	Justera bildtonen.Är rummet för ljust? Bilden kan te sig mörk i ett rum som är alltför ljust.Kontrollera inställningen av färgsystem.
Strömmen slås plötsligt av.·Den interna temperaturen har stigit.Ta bort eventuella föremål som blockerar lufthålen eller rengör TV:n.Har avslagningstimern aktiverats? (sid. 36)Är "Frånkoppling utan signal" aktiverat?
Ingen bild visas.Är övriga komponenter korrekt anslutna? (sid. 14-22)Har korrekt insignalstyp valts efter anslutning?Är korrekt extern källa vald? (sid. 38)Matas icke-kompatibla signaler in? (sid. 18)Är bilden korrekt inställd? (sid. 32)Är antennen ordentligt ansluten? (sid. 5)Är Cl-modul och CA-kort ordentligt isatt? (sid. 28)
Inget ljud hörs.Är inställningarna för TV-högtalare eller förstärkare under "Ljudkomponenter" korrekt justerade?Är högtalarna anslutna?Är volymen för låg?Kontrollera om på fjärrkontrollen har tryckts in.Har korrekt ingång tilldelats under "Ansluts till dig. audio-ingång"?
Ett knäppande ljud hörs ibland från TV:n.	Detta tyder inte på något fel. Det uppstår när höljet utvidgas eller dras ihop en liten aning på grund av omgivande temperaturförändringar. Fenomenet påverkar inte TV: ns prestanda.

Försiktighetsåtgärder vid användning i varma och kalla miljöer

• När TV:n används på ett kallt ställe (t.ex. i ett ouppvärmt rum eller kontor) kan det hända att bilden efterlämnar spår eller uppträder långsammare än normalt. Detta tyder inte på något fel och TV:n bör fungera normalt när temperaturen stiger.
• Lämna aldrig TV:n på en väldigt varm eller kall plats. Lämna den inte heller där den kan utsättas för solsken eller nära ett element, eftetsom hög värme kan deformera höljet och orsaka fel på LCD-skärmen.
  Förvaringstemperatur: +5°C till +35°C.

VIKTIG ANMÄRKNING ANGÅENDE ÅTERSTÄLLNING AV LÅSKODEN

Nedanstående anvisningar bör avlägsnas från bruksanvisningen för att förhindra att barn eller andra obehöriga läser dem. Eftersom denna bruksanvisning är flerspråkig bör samma sak göras för varje språk. Förvara dessa anvisningar på ett säkert ställe för framtida referens.

1 Ange "3001", när låskod behöver anges.
2 Återställ nuvarande låskod under "Ändra låskod" (TV-meny > Inställning > Barnsäkring).

Specifikationer för porten RS-232C

• När ett program är inställt kan TV:n styras från en dator via porten RS-232C. Ingångssignaler (dator/video) kan väljas, volymen kan regleras och en rad andra justeringar och inställningar kan utföras, vilket möjliggör automatisk programmerad uppspelning.
• Använd en RS-232C-kabel av korstyp (säljs separat) för denna anslutning.

NOTERA

- Detta driftssystem bör användas av en person som är van vid att använda datorer.

Seriell RS-232C-styrkabel (korstyp, säljs separat)

Kommunikationsförhållanden

Ställ in kommunikationsparametrarna för RS-232C på datorn så att de matchar TV:ns kommunikationsvillkor. Följande kommunikationsinställningar gäller för TV:n.

Överföringshastighet:	9.600 bps
Datalängd:	8 bitar
Paritetsbit:	Ingen
Stoppbit:	1 bit
Flödeskontroll:	Ingen

Kommunikationsförfarande

Sänd kontrollkommandon från datorn via RS-232C- anslutningen.

TV:n reagerar i enlighet med det mottagna kommandot och sänder ett svarsmeddelande till datorn. Sänd inte flera kommandon samtidigt. Vänta tills datorn mottagit en OK-respons, innan nästa kommando sänds.

Se till att sända "A" med vagnreturen och bekräfta att "ERR" återvänder före drift.

Kommandoformat

Åtta ASCII-koder + CR

4-siffrigt kommando 4-siffrig parameter Returkod

4-siffrigt kommando: kommando. Text med fyra tecken.

4-siffrig parameter: parameter 0 - 9, mellanslag, ?

Parameter

Ange parametervärdena, med förskjutning åt vänster, och fyll ut med mellanslag. (Se till att fyra värden anges för parametern.)

När den angivna parametern inte är inom justerbara gränsvärden återfås felmeddelandet "ERR" (se "Svarskodsformat").

0
0	0	0	9
-	3	0
1	0	0
0	0	5	5

Om "?" anges för vissa kommandon, så svarar det för tillfället inställda värdet.

Svarskodsformat

Normalt svar

Returkod (0DH)

Felsvar (kommunikationsfel eller felaktigt kommando)

Returkod (0DH)

Se till att även sända linjematningen (0AH) efter att returkoden (0DH) har sänts.

Kommandon

Manövreringspost Kommando Parameter Manövreringsinnehåll
Ströminställning P O W R	0 _ _ Strömavslag
Ingångsval A I T V D _ _ TV (fast kana)
				I A V D * _ _ EXT 1 - 7 (1 - 7)
				I A V D ? ? ? ? 1 till 7 0 (TV/DTV)
Kanal D C C H ^ ^ _ Direkt TV-kanal (0 - 999)
				D C C H ? ? ? ? 0 till 999
				C H U P _ _ _ Högre kanal
				C I D W _ _ _ Läg ro kanal
Ingångsval B I N P 1 0 _ EXT (AUTO)
				I N P 1 1 _ _ EXT1 (RGB)
				I N P 1 2 _ _ EXT1 (YUV)
				I N P 1 3 _ _ EXT1 (Y/C)
				I N P 1 4 _ _ EXT1 (CVBS)
				I N P 1 ? ? ? ? 0 till 4
				I N P 2 0 _ _ EXT2 (AUTO)
				I N P 2 1 _ _ EXT2 (Y/C)
				I N P 2 2 _ _ EXT2 (CVBS)
				I N P 2 ? ? ? ? 0 till 2
				I N P 4 0 _ _ EXT4 (AUTO)
				I N P 4 1 _ _ EXT4 (Y/C)
				I N P 4 2 _ _ EXT4 (CVBS)
				I N P 4 ? ? ? ? 0 till 2
A/V -lägesval	A V M D D _ _ Val av AV-läge
	A V M D 1 _ _ Standard
	A V M D 2 _ _ SOFT
	A V M D 3 _ _ Eco
	A V M D 4 _ _ Dynamik
	A V M D 5 _ _ Användare
	A V M D ? ? ? ? 1 till 5
Volym	V O L M ^ _ Volymnivå (0 - 99)
	V O L M ? ? ? ? 0 till 99

Manövreringspost Kommando Parameter Manövreringsinnehåll
Geometri *	H	P	O	S *	* _	H-POSITION SET
	H	P	O	S ?	? ? ?	H POSITION READ
	V	P	O	S * *	* _	V-POSITION SET
	V	P	O	S ?	? ? ?	V-POSITION READ
	P	H	S	E * *	* _	PHASE SET
	P	H	S	E ?	? ? ?	PHASE READ
Bredbilds-läge	W	D	E	0	_ _	Bredbilds-läge (växling)
	W	D	E	1	_ _	Full (SD)
	W	D	E	2	_ _	Normal (SD)
	W	D	E	3	_ _	Panorama (SD)
	W	D	E	4	_ _	Cinema16 9 (SD)
	W	D	E	5	_ _	Cinema14 9 (SD)
	W	D	E	6	_ _	Full (HD)
	W	D	E	7	_ _	UNDERSCAN (HD)
	W	D	E	8	_ _	Full (PC)
	W	D	E	9	_ _	Normal (PC)
	W	D	E	? ?	? ? ?	1 till 9
Ljudavstängning	M	U	T	E	0 _ _	Ljudavstängning (växling)
	M	U	T	E	_ _	Ljudavstängning på
	M	U	T	E	2 _ _	Ljudavstängning av
	M	U	T	E	? ? ? ?	1 till 2
Dolby Virtual Speaker	A	C	S	U	0 _ _	Dolby Virtual Speaker (växling)
	A	C	S	U	1 _ _	Läget Refererice På
	A	C	S	S	U	2 _ _
	A	C	S	U	3 _ _	Bredbilds-läge På
	A	C	S	U	? ? ? ?	1 till 3
Ljudändring	A	C	H	A _ _ _	_ _	Ljudval (Stereo/Tvåspråkigt/Mono)
Text	T	E	X	T	0 _ _	Text av
	T	E	X	T	1 _ _	Textändring
	T	E	X	T	? ? ? ?	0 till 1
	D	C	P	G	_ _	Drekt sidhopp (100 – 899)
	D	C	P	G	? ? ? ?	100 till 899

NOTERA

• När ett understreck (_) visas i parameterspalten ska ett mellanslag matas in.
• När en asterisk (*) visas ska ett värde inom det omfång som anges inom parentesen längst till höger i spalten Manövreringsinnehåll anges.
  * Tillgängligt endast i läget PC.

Användning av den universella fjärrkontrollen

Anslutna AV-produkter (DVD-spelare/brännare, digitalbox, videobandspelare m.m.) kan manövreras med hjälp av medföljande fjärrkontroll genom att ställa in den för användning som universell fjärrkontroll.

NOTERA

- Vissa tillverkarkoder angivna i bruksanvisningen och den universella fjärrkontrollen överensstämmer inte med varandra. Vid inspelning av andra signaler än de som för tillfället återges kan det hända att signalerna för återgivning blockerar de för inspelning, så att inspelning inte äger rum.

TV LIGHT FUNCTION LCD-fönster

Förinställning av tillverkarkoden

1 Tryck upprepade gånger på FUNCTION för att välja den enhet som ska manövreras (TV, DVD1, DVD2, STB1, STB2 eller VCR).

- Tryck kortvarigt på denna knapp (i över 0,2 sekunder) för att välja nästa post.

2 Tryck in och håll både FUNCTION och OK intryckta i tre sekunder.

- Inmatningsrutan för 3-siffrig tillverkarkod blinkar i LCD-fönstret.

3 Mata in aktuell 3-siffrig tillverkarkod med hjälp av ▲/▼/◄/► och tryck sedan på OK.

• TV:n återgår till normalt TV-läge.

Visning i LCD-fönstret	Kategori Tillverkare
DVD1/DVD2	DVD-spelare Magnum - Zenith
	DVD-brännare JVC - Yukai
	DVD/LD-spelare Pioneer
	DVD-del av DVD-spelare/videobandspelare	Bush - Toshiba
	DVD-del av DVD-spelare/digital videobandspelare	Panasonic - Toshiba
	HTIB* Aiwa - Sony
	DVD-del avsatellitmottagare/DVD-spelare	Humax
	DVD-del av TV/DVD-spelare	Bush - Toshiba
Videobandspelare	Videobandspelardelav DVD-spelare/videobandspelare	Bush - Toshiba
	Videobandspelardel avTV/videobandspelare	Aiwa - Toshiba
	Videobandspelare Adelsound - Yoko
STB1/STB2**	Satellitmottagardel avsatellitmottagare/DVD-spelare	Humax
	Satellitmottagardel avsatellitmottagare/digitalvideobandspelare	BSSkyB - Zehnder
	Satellit AB Sat - Woorisat
	Satellitmottagare Hauppauge
	Satellitmottagare/inspelare Humax - Kathrein
	Kabelbox ABC - Wittenberg

* Hembiopaket (Home Theatre in a Box System)
** Satellitmottagare och kabelbox är integrerade.

Tillverkarkod

DVD-spelare	Tilverkarkod
Sharp	029 128 143 177 191
Magnum	101
Acoustic Solutions	001
Alwa	004 039 131 231
Akai 034 095
Akura	108
Alba	001 014 017 018 040
Apex	139
Awa	001
Axion	001
Best Buy	107
Bossion	152
Brainwave	034
Brandt	002 012 030
Britannia	150
Bush	001 019 032 042 045 067 082
	102 106 149 158 208 223 224
	225 226
Cambridge Audio	104 163
CAT	153 154
Celestial	161
Centrex	109
Centrum	154
CGV	104
CineVision	157
Classic	001 100
Clatronic	106
Coby	001
Conia	102
Crypto	158
C-Tech	105
CyberHome	003 022 025 036
Daewoo	023 036 078 113 114 115
Dalton	162
Dansal	034 151 227
Daytek	005 020
DEC 106
Denon	123 138 164 198 199 210
Denver	106 108 133
Denzel	103
Desay	155
Diamond	104 105
Digitor	160
DK Digital	032 176
Dmtech	111
Dual	001 103
D-Vision	034
DXX 105
Easy Home	107
Eclipse	104
Elta	034 124 134
Emerson	129
Enzer	103
Euroline	034
Finlux	104
Fisher	132
Global Solutions	105
Global Sphere	105
Go Video	126
GoldStar	015
Goodmans	001 014 018 045 106 109 158
	203 228
Graetz	103
Grundig	018 038 099 109 127
H&B	106 156
Haaz	104 105
Harmon/Karion	144
HE	001
HIMAX	107
Hitachi	011 047 088 101 103 107 126
	190 196 206 215
Home Electronics	001
Humax	048
Innovation 096 101	128
JDB	001
Jeutech	152
JVC	002 016 080 081 082 083 084
	085 120 173 182 184 212
Kenwood	037 123 142 170 208 211 219
	229
Kingavon	106
Kiss	103 156
Koda	106
KKD 107
Lawson	105
Lecson	151
Lenco	106
LG	015 024 090 129 185 216
Life	096 128
Liftec	096 101 128
Limit	105
Locwe	044 127
LogicLab	105
Luxor	109

DVD-spelare	Tillverkarkod
Magnavox 002 106 185
Marantz	049 098 200 201
Marsui	030
MBO	001 145
Mediencam	150
Medion	096 101 112 128 158
Metz	094
MICO	104
Micromaxx	096 101 128
Micromedia	002
Micromega	171
Microstar	096 101 128
Mirror	158
Mitsubishi 125 166
Mirucla	106 107
Monyka	103
Mustek	001 100 198
Mix Onda	104
NAD	143
Naiko	109
Nakamichi	147
Neufunk	103
NU-TEC	102
Omni 150
Onkyo	002 097 165
Optim	151
Optimus	168
Orava	106
Orion	087
Oritron	096
P&B	106
Pacific	105
Falsonic	149
Panasonic	013 079 093 123 164 194 195214 232
Philips	233 002 006 027 035 043 044049 074 098 121 127 165 171181 202
Philips Magnavox	121
Pioneer	007 008 010 046 094 168 174178 183 207 220
Proline	109
Provision	106
Ratie	103
RCA	135
REC 149 150
RedStar	108
Reoc	105
Revoy	156
Roadstar	001 014 106 149
Rowa	102 109
Rowsonic	154
Saba	012 030
Sabaki	105
Sampo	136
Samsung	011 078 077 126 175 186 213217
Sansui	104 105
Sanyo	026 033 089 179 189 218
ScanMagic	001
Schneider	096 110 111 112
Scientific Labs	105
Scott	017 162
SEG 014 026 103 105 110 141
Sherwood	140
Shinco	135
Sigmatok	107
Silva	108
Singer	104 105
Skymaster	001 026 100 105 134
Skyworth	108
SM Electronic	001 105
Sony	004 009 021 031 041 075 122169 180 204 205 221 222
Soundmaster	105
Soundmax	105
Standard	105
Star Cluster	105
Starmedia 106
Supervision	001 105
Synn	105
TCM	096 101 128
Teac	094 102 105 192
Tec	108
Technics	101 164 193 232
Technika	034
Technosonic	034
Telefunken	154
Tevlon	096 101 105 128 162
Thomson	012 091 116 117 118 119 148167 172 197
Tokai	103 108
Toshiba	002 086 087 121 165 187
Truvison	107

DVD-spelare Tillverkarkod

United 001

Voxson 001

Vitrek 159

Wharledale 104 105 130

Wintel 152

Xbox 167

Klogic 105

XMS 149

Yakumo 109

Yamada 109

Yamaha 006 013 123 137 164 230

Yamakawa 103 146

Yukai 001

Zenith 002 129 165

DVD-brännare Tillverkarkod

JVC 057 058 059 060
LG 065
Panasonic 052 062
Phillips	050 051 053 061 063 064
Sony 054 065 056
Toshiba	067 068 069
Yukai 066

DVD/LD-
spelare
Tillverkarkod

Pioneer

007

Kombinerad

DVD-spelare/
Tillverkarkod
videobandspelare

Sharp 029 (DVD)/028 032 (VCR)
Bush 087 (DVD)/036 (VCR)
Daewoo	078 (DVD)/029 (VCR)
Hitachi	088 (DVD)/025 (VCR)
JVC	080 081 082 083 084 085 (DVD)/007 025 033 034 (VCR)
LG 015 (DVD)/014 030 (VCR)
Orion 087 (DVD)/038 (VCR)
Panasonic 079 (DVD)/031 037 (VCR)
Philips	074 (DVD)/026 (VCR)
Samsung	076 077 (DVD)/210 (VCR)
Sanyo 089 (DVD)/039 (VCR)
Sony 075 (DVD)/027 (VCR)
Toshiba	086 (DVD)/035 (VCR)

DVD-spelare/

digital
Tillverkarkod
videobandspelare

Panasonic 052 062
Pioneer	070 071 072
Samsung	073
Toshiba	067

Hembiopaket
(HTIB)
Tillverkarkod

Alwa 231
DK Digital	176
Hitachi	215
JVC 184
Kenwood	219
LG 216
Mustek	198
Panasonic 184 195 214
Pioneer	220
Samsung	213
Sanyo 189 218
Sony 205 221 222

satellitmottagare/
DVD-spelare
Tillverkarkod

Humax

048

Kombinerad
V/DVD-spela
Tillverkarkod

Bush 092
LG 090
Panasonic 093
Thomson	091
Toshiba	087

Kombinerad TV
leobandspelare
Tillverkarkod

Alwa 042
Busn 042
Daewoo	021 040
GoloStar	209
Goodmans 047
Grundig 041
Orlon 045
Phillips	041 046
Readstar	042 045
Samsung	043
Sony 044
Tatung	042

Kombinerad TV/
Tillverkarkod
videobanduspelare
042 043 045 048
Videobandspelare Tillverkarkod

Sharp 001 015 026 032 063 064 073
	089 149 150 151 153 165
Adelsound	056
Adyson	055
Alwa 014 026 042 045 049 050 051
	059 060 102 111 149 150 153
Akai	045 050 058 060 128 149 150
	153 158 193
Akiba	055
Akura	050 055 060
Alba	021 028 045 051 052 055 058
	061 128 129 130
Allorgan	043 126
Ambassador	052 056
Amstrad	026 049 055 061 149 162 189
Anitech	055
Ansonic	056
ASA	053 054 059 149 150 153
Asuka	026 049 053 054 055 059 149
ASWO 179
Audiosonic	061
AudioTor	058
Baird 021 026 049 050 060 061 123
	154

Basic Line 021 051 052 055 058 061
Bauer 160 187
Baur 054 070

Beaumark 157
Bestar 021 052 058 061
Black Panther Line 021 061

Blaupunkt	006 008 054 057 069 070 071
	083 119 124 125 149 150 151
	153 171 179

Blue Sky 051 059
Bondstec 052 055 058
Brandt 009 060 132
Brandt Electronique 154

Brinkmann 051
Bmksonic 155 157
BSB 188
Bush 021 026 036 042 045 051 055
061 075 127 128 129 130

Carrefour	121
Casio	028
Cathay	061
Catron	052 058
CGE	028 049 050 060 149
Cimline	051 055
Clatronic	052 055 058

Comblech 045
Condor 021 052 058 061
Continental Edison 154

Crown 021 052 055 058 061
Curtis Mathes 157
Cybermany 072

Cyberman	012
Daowoo	018 021 029 040 045 052 058
	061 072 121

Dansal
Dantay 051
Davton 021 061
De Graaf 054
Do Grax! 051 Deere 027 026 040 050
DeGref 063-120-122
Borby 055
DENRO 600
Denon 098
Diamant 059 209
Dual 026 050 054 060 061 154
Dumont 026 049 054 12
Elbe 061
Elcatech 055
Elin 067 126
Elsay 055
Eta
Emerson 055 121 155
ESC 021 058 061 126
Eizuko 055
Euronphon 058
Europion 005 Eurizon 297,028,296,058,069,071,139
Ferguson 067 003 926 030 060 071 152 081 200 084
201 202 204
Fidelity
Finlandia 026 054 063 120 123
Finlux 026 049 050 054 080 120 123
149 150 153 197 207
Firstline 018 051 053 055 059 080 114
120 121 127
Fisher 058 122 123 149 150 153 159
178
Elin) 1061
FermentiPhoenix 054
Fornetris Chenk 054 Frontsch 052 059
Protech 032-036
Fujitsu 028 049
Funal 026 049 149 150 153 188

Videobandspelare
Tillverkarkod

Galaxy	026 049
QBC	052 055 058
GE 157
GEC	054
Celoso	055
General	052 058
General Technic	006 043 051
Genexxa	123
Go Video	157
GoldHand	055
GoldStar	026 049 053 059 149 150 153155 157 209
Goodmans 021 026	047 049 051 052 053055 058 059 061 067 073 126127
Grantz 050 060 123	126
Granada	026 054 057 059 063 071 120123 126
Grandin 021 026 049	052 053 055 058059 061 072
Grundig 009 041 054	055 057 069 070071 074 075 076 090 125 149150 153 173 179 181 182 187
Hanseatic	053 054 059 061
Hantor	058
Harwood	055
HCM 055 075
Hinari	045 051 055 056 060 061 075127

Hisawa 045 051 166

Hilachi	005 016 019 026 049 050 054
	056 060 098 115 120 123 126
	149 150 153 175 185
Hypson	051 055 061
Impego	052 058

Imperial 026 049 126 149

Ingersol 056 126
Inno Hit	021 052 054 055 058 061 067
	126

Innovation 006 043 051

Interbu 053 055 059
Interfunk 054 123

Intervision	026 049 051 059 061 209
Irradio 053 055 058

111 050 060 077 123 126

ITT Nokia	154
ITV	021 053 058 059 061
JBL	147
JC Penney	098 155 157
JVC 007 025 033 034 050 060 077
	078 079 098 105 106 140 149
	150 153 154 161 200 204

Kaisui 055

Kancher 054
Kendo 018 021 051 052 055 059 128
Kenwood	050 060
Kimarl 122
Kneissel	045 051
Korpel 055

Kuba 122

Kyoto	055
Lenco	021
Leyco	055
LG 010 014 024 026 030 049 053
	059 112

Literate: 008 043 051 072

Loewe	006 137
Loewe Opta 053 054 056 057 059 071 124
	131 151 169 179 208

Logik 055 056 067 126

Lumatron	021 061 072
Luxor	055 063 073 080 114 122 123
	149 150 153 180 195

M Electronic 026 049 059

Magnin	157
Manesth	018 055 121
Marantz	054 057 071 073 179

Mark 061
Matsu	026 045 051 053 056 059 126
	133 162 164

Mediator 054

Median	006 043 051 072
M-Electronic	026 059 209
Memorex	026 049 053 059 063 098 122
	123 155

Memphis 055

Metz 006 008 057 070 071 124 125

131 179 181 187

MGN 157

Micromax	006 043 051 072
Microstar	006 043 051 072
Migros	026 049
Minerva	070 071 125 181 187
Minolta	098

Videobandspelare
Tillverkarkod

Mitsubishi 007 049 054 080 107 114 149
	150 153 155 170 199
Muttech	026 049 052 054 055 058 123
Murphy	026 049
National	006 069 124
NEC	007 050 060 154 155 177
Neckermann	050 054 057 060 154 179
NEI	054
Nesco	026 045 055
Nikkai	052 055 058 061
Nokia	050 060 061 063 067 120 123
	128 128 180 195
Nordmende	007 008 050 060 077 124 134
	149 150 153 154 161 201 204
	205
Oceanic	026 049 050 060 063 123
Okano 051 055 061	128
Optimus	155 158
Orion 038 045 051	056 128 130 155
	163 166 188 191 192
Orson 026 049

Osaki 026 049 053 055 059

Osume 127
Otake	129 130
Otto Versand	054 187
Palladium	050 053 055 056 057 059 060
	071 126 128

Panasonic 002 006 008 023 031 037 069

086 091 101 124 131 137 149

150 151 153 155 167 169 171

174 190 198

Patho Cinema	056 114
Pathe Marconi	050 060 154
Pontax	098

Ferdio 026 049

Philco	055 098
Philips	005 011 017 019 020 026 041
	046 054 057 062 065 071 076
	077 087 090 092 093 095 100
	104 108 110 136 149 150 153
	179

Phonola 054

Pioneer	007 054 120 149 150 153 156
	203
Portland	021 052 058 061
Prinz	026 049

Profex 055

Profil-Tronic 126
Proline	026 049 075 127
Prosonic	026 051 061

Pulsar 157

Pye	005 054
Duane 155

quasal 150

Quelle 049 054 057 070 071 149 150
	153 179 181 182 187
Radialva	055 059 063
Radio Shack	155
Radiola	054 151
Realistic	155 157
Rex	050 060 077 154 161
RFT 052 054 055 058
Roadstar	021 042 045 053 056 059 061
	067 126

Royal 055

Saba 009 050 060 077 138 139 149
	150 153 154 161
Salsho	051 055 056 162
Salora 080 114 123 149 150 153 180
Samsung	210 043 067 126 157 176 194
	196

Samural 007 052 055 060

Sansui	007 050
Sanva	056
Sanyo	039 063 099 109 122 123 149
	150 153 180

Saville 045 061 126

SBR	054
Schaub Lorenz	026 049 050 060 123
Schneider	018 021 026 049 051 052 053
	054 055 059 061 126 149 150
	153

Scpt 155

Sears	098 155
SEG	055 061 067 126
SEI-Sinudyne	054 056 188
Seleco	050 058 059 060 154 161
Sentra	052 055 058 127

Sentron 055

Shincom	055 123
Shivaki 053 059
Shorai 056
Siemens	053 057 059 070 071 123 125
	179 181 187

Silva 053 059

Silver	061
Sinudyne	054 056
Videobandspelare	Tillverkarkod
Solovox 052 058
Solovox 058
Sonitron 122
Sonnedair 055
Sonoko 021 061 072
Sonclor 063
Sonlec 053 059
Sony 003 004 013 022 027 044 066
	068 082 093 084 095 088 094
	096 097 103 113 116 117 118
	119 145 146 147 160 168 184
	185 186
Soundwave 059
Standard 021 061
Starlite 059 123
Stem 061
Sunkal 051
Sunstar 026 049
Suntronic 026 049
Sunwood 055
Supra 059 126
Symphonic 026 055
Taisho 051 056
Tandberg 061 070
Tansai 149
Tashiko 026 049 059 063 126
Tatung 026 042 049 050 054 060 063
	114
TCM	006 043 051 072
Teac	026 060 061
Tec	052 055 058 061
Technics	006 069
Teleavla	050 060
Telefunken	007 009 050 060 077 078 081
	132 135 149 150 153 154 161
	206
Teletech 055 061
Tonosal 055
Tensai 026 049 053 055 056 059 149
Tevlon 006 043 051 072
Thomson 007 009 050 060 065 077 078
	098 132 134 138 141 142 143
	144 148 152 154 156 157 161
	201 204
Thorn 050 059 060 123 154 161 208
Tivo Hdd	065 088
Tokai	053 055 058 060 123 149
Tonsai 055
Toshiba 012 018 035 042 043 045 048
	050 054 060 077 080 114 121
	154 162 172
Towada 055 183
Towika 055
TVA	052 058
Uher	053 059 126 154
Ultravox	061
Unitech 067 126
Unified Quick Star	021 061
Universum 026 049 051 053 054 057 058
	070 071 076 125 126
Victor	007 078
Videon 006 043 051
Wards 155 157
Weiblick 053 059
Yamishi 055
Yokan 055
Yoko	052 053 055 058 059 067 126

Satelltmottagare/digitalvideobandspelare	Tillverkarkod
Humax 005
BSkyB 035
Humax 007
TechniSat	347 011
Zehncler 034

Satellit	Tillverkarkod
AB Sat 004 056 086 103
AGS	056
Akai	077 001 138
Alba	004 086 095 332 006 036 037105 108 127 141
Aldes	080 086 003 105 106 107
Allsat	088 076 077 288 003 042 108139
Allsonic 049 080 088 002 039 106
Alltech 004 097
Alpha	077
Mtal	089
Amiltronica	004
Ampere	045 089 001 109
Amstrad 004 008 045 050 060 061 079
	084 088 088 099 101 165 279282 292 295 305 313 331 002038 140

Satellit	Tillverkarkod
Anglo	004
Ankaro	004 049 078 080 088 286 305313 331 002 039 106
Antron 076 095 334 002 036 106
Ancon 045 078 337 003 109 110 123
Armstrong 077 001 038
ASA	090
Asat	077 001 139
ASLF 004
AST	082 268 001 114
Astacom	056 161
Astra 004 053 071 085 093 288 005038 111 112 113 133
Astro 020 022 048 049 050 053 088095 159 004 039 040 106 107
AudioTon 095 002 042 106
Aurora 059
Austar 059 065
Avalon 089
Axiel	056
Axis	049 087 088 093 003 039 113119
Barcom	305 313 331 001 110
Best	049 088 002 039 110
Blaupunkt	020 022 001 040
Blue Sky	004 061
Boca 004 045 094 160 177 180 192197 204 207 208 216 223 250260 269 002 038 133
Boston 045 056
Brain Wave	078 083 001 041
Broadcast	085 001 117
Brocc 004 093
BSkyB 008 165
BT	056
BT Satellite	161 001 143
Bubu Sat 004
Bush	068 076 086 005 037 108 118127 141
BW	078
Cable	296
Cambridge 050 160 305 313 331
Canal Satellite	048 081 166
Canal+ 048 001 142
Channel Master	086 001 105
Chaparral	305 313 322 331 001 136
CHEROKEE	056 066 285
Chess	004 047 052 001 147
CityCom 044 053 057 065 002 037 120294
Clatronic	083 001 041
Clearmax 275
Colombia 045
Columbia 045
COLUMBUS	285 001 125
Comag	045
Commander	078
Commlink	080 001 106
Comtec 083 087
Condor	049 053 088 001 039
Connedons 049 088 089 001 116
Conrad	044 045 049 050 053 088 094156
Conrad Electronic	004 053
Contec	067 094 002 119 120
Daowoo	002 004
Dansat	068 076 001 108
D Box	168
DDC	086 001 105
Dew	087 001 119
Digiality	053
Digipro	062
Discoverer 047 052
Discovery	056
Diseqc 056
Distrafel 061
Distrisat	077
DNR	078
DNT	077 089 002 116 139
Drake 305 307 313 331 001 123
DStv	059
Dune 049 088
Dynasat	055
Echostar	004 066 089 166 167 238 241245 273 274 276 285 290 305310 313 325 330 331 002 116147
Einhell	004 045 050 079 060 003 036038 106
Eap	004 056
Eisat 004 099
Elta	049 077 088 286 332 004 036039 042 139
EmmaEsse	049 056 088 167 003 039 118129 312
Engel	004

Satellit	Tillverkarkod
EURIEULT 046 060 061 274
Eurocrypt 071
Europa	050 053 077 078 094
Euphon 045 053
Eurosat 298 001 038
Eurosky	044 045 049 050 053 068 002
	038 039
Eurostar 044 053 055 057 104 001 038
Eutsat	004
Euris 097
Exator	095 002 036 106
Fenner	004 047 049 052
Ferguson 068 076 158 327 328 336 336
	004 037 043 108 118
Fidelity	050 079 098
Finlandia 071 001 037
Finlux 071 091 156 329 340 003 037
	111 126
Flair Mate	004
Foxtel 059 064 065
Fracamo 167 305 313 331 334 001 141
Freecom	022 050 002 036 128
Freesat 060 097
FTE	088 094 160 291 308 337 002
	109 130
FTEmaximal	004 049
Fube 022 044 049 071 088 089 274
	285 300 334 009 036 009 040
	110 112 116 125 126 139
Fuglonkyo	062
Funal	323
Galaxis	044 049 059 065 080 087 088
	093 144 289 298 326 008 039
	042 106 113 119 127 145 246
Galaxisat 082
Gardiner	057
Glucar Record	305 313 331
Goldbox	048 061 166
Gooding 051
Granada	071 001 111
Grandin	046 069
Grundig	008 020 022 050 051 059 061
	074 084 162 164 165 236 237
	240 297 305 313 331 006 037
	040 106 118 140
G-Sat	076
Hanseatic	052 157 001 135
Härsel & Gretel	045 053
Hantor 083 003 036 041 132
Hase & Igel 078
Helicom 053 001 109
Hellum	053
Hinari 076 086 001 105
Hirschmann	020 021 022 049 050 053 056
	060 089 090 092 153 156 340
	002 040 129
Hisawa	083 001 041
HNE	045
Houston	078
Humax	005 007 017 065 144 272 001
Huth	045 053 063 078 080 083 085
	087 094 007 038 041 042 106
	117 119 129
Hypson 046 274
ID Digital 065
Imex	046
Ingelen	060
International	045
Interstar 062
Intervision	053 096 001 042
ITT/Noka 071 090 156 168
JEEMON	298 305 313 331
Johansson	083 305 313 324 331 001 041
JOK	056 100 161
JVC	051
Kamm	004
Kathrelin 003 004 005 010 015 016 020
	022 044 056 057 066 077 092
	095 159 169 287 288 305 308
	313 331 040 120 130 136 139
Kathrelin Eurostar	044
Key West 045
Klap	056
Konig	053 329
Kosmos	092 308 003 128 129 130
KR	095 097 001 106
Kreiselmeyer	020 022 001 040
K-SAT	004
Kyostar 045 095 001 038
L&S Electronic	045 049
Lasat	044 045 047 049 053 087 088
	160 005 039 107 131 132 133
Lemon 078
Lenco	004 047 049 053 078 088 093
	334 003 036 128 134
Lenson	050 001 050

Satellit	Tillverkarkod
Lexus 077
Lifesat 004 045 047 049 052 088 157
	005 039 135 145 147 150
Lorenzen 045 053 078 101
Lupus	049 088 001 039
Luxor	050 071 084 156 168 288 305
	308 313 331 001 111
M & B 052 157
Manata 004 045 046 056 161
Manhattan	056 161 298 004 037 042 107
	118
Mascom	092 001 107
Maspro 004 020 022 051 070 078 097
	162 288 305 313 331 003 037
	118 136
Matsui 020 022 051 056 086 161 346
	001 143
Max	053
MB	052 157 001 135
Mediabox	048 081 186
Mediasat 048 050 081 093 166 001 113
Medion 004 045 049 088 005 039 135
	145 147 150
Medison	004
Mega	077 001 139
Melectronic	057
Memphis 322
Metronic	004 046 057 061 069 080 095
	036 106 107 110
Mez 020 022 297 001 040
Micro	004 050 053
Micro electronic	004
Micro Technology	004 093 001 124
Micromax	049 005 039 135 145 147 150
Microtec	004
Minerva	051 297 001 040
MiNet 296
Morgan's 004 045 077 094 160 003 038
	133 139
Motorola	058
Multichoice 059 001 059
Multistar	308 002 130 132
Multtec	047 001 147
Muratto	082 002 115 128
Mysal	004
Navex	083 001 041
NEC	075 001 137
Network 076
Neuhaus	004 050 053 078 093 094 003
	042 113
Neusal	004 078
NextWave	063
Nikko	004 001 038
Nokia	012 013 023 071 090 156 168
	170 188 190 196 210 211 214
	219 221 224 227 247 249 253
	257 268 271 280 281 283 288
	340 005 037 111 118 171
Nordmende	083 086 158 333 334 335 336
	005 096 037 043 105 107
Nova 059
Novis	083 001 041
Oclagon 078 087 095 334 003 036 106
	119
Okano 308 003 038 129 130
Ondigital	032 072 073
Optex 274 298 002 042 120
Optus 048 059 063
Orbriech	047 048 050 094 154 155 001
	036
Osat	084 001 106
Pace 005 027 032 056 086 068 076
	163 165 239 240 242 243 277
	284 305 313 331 332 006 037
	040 108 118 127 140
Packsat	056
Falcon 086 285 305 313 331 004 050
	105 112 125
Palladium	050 051 001 038
Palsat	047 050 291
Panasat	054 059
Panasonic	001 008 165 003 037 118 140
Panda 022 053 068 071 002 037 108
Patriot	045 056
Philips	011 020 022 048 051 056 057
	072 073 076 077 078 091 094
	095 161 162 164 166 168 235
	240 242 004 037 118 138 170
Phoenix	076 087 002 119 127
Phonotrand 080 144 004 037 042 106 129
Pioneer 048 166 315
Preduki 093 001 041
Proiserer 045 089 094 160
Premier	048
Satellit Tillverkarkod
Premiere 048 065 081 166 183 210 211217 227 271 002 042 142
Profile 056
Prosal 080 086 096 305 313 331 004105 108 127 141
Prosonic 101
Pye 051
Quadral 049 056 066 080 086 088 094096 161 311 341 342 343 344003 038 105 106
Quelle 044 053 079 001 040
Radlola 077 001 139
Radix 009 060 089 097 116 203 213256 003 172 174
Rainbow 095 097 001 106
Red Star 049 088
Redpoint 093 001 113
Rex 334
RFT 077 078 080 154 002 106 139
RITAR 258
Roadstar 004
Roch 046
Rover 004 049 096
Saba 044 053 056 061 076 078 100158 161 333 339 004 107 118124 141
Sagem 102 001 043
Sakura 087 305 313 331 002 119 127
Salora 071 288 306 002 111 137
Samsung 006 019 275 308 314 001 036
SAT 050 082 098 003 105 114 115
Sat Cruiser 063
Sat Partner 050
Sat Team 004
Satcom 052 053 085 157 309 334 002117 135
Satoc 004 076 001 118
Satco 049 088
Satford 085 001 117
Satine 096
Satmaster 085 001 117
SatPartner 083 006 036 041 106 107 128129
Satplus 047
Schacke 095
Schneider 047 056 164 004 039 145 147150
Schwalger 045 047 052 053 061 076 094157 006 120 122 135 144 146246
SCS 044
Sedea Electronique 045 062
Seemann 068 093 003 038 113 116
SEG 049 052 083 088 101 157 164186 189 199 206 215 225 258261 263 334 004 036 039 041135
Seleco 167 334 001 042
Septimo 061
Servi Sal 004 048
Siemens 020 022 160 294 297 001 040
Skardin 004
Skardin 093 001 113
Skinsat 050
SKR 004
SKY 058
Skymaster 004 014 034 047 052 080 095104 157 182 199 202 205 212223 229 262 267 003 106 135147
Skymax 077 001 139
SkySal 004 047 050 052 053 335
SL 045 078
SM Electronic 004 047
Smart 004 044 045 060
Sony 048 244 001 140
SR 045 002 038 133
Starland 004 001 147
Starring 083 001 041
Strong 049 059 062 088 186 187 189193 198 201 210 216 227 228248 270 291 299 305 312 313331 005 036 039 106 128 141
STVI 046 274
Sunny Sound 049 088
Sunsat 004 093
Sunstar 045 049 088 002 038 133
Super Sat 055
Supermax 063
Systec 045
Tandborg 265 001 043
Technilland 085 001 117

Satellit Tillverkarkod
TechniSat	347 011 047 048 050 067 077
	154 155 173 175 179 181 191
	194 195 220 251 259 264 301
	302 345 004 116
Technology	059
Technosat	063
Technowelt	045 053 061
Telanor 285 300 001	105
Telasat 044 052 053	157 001 135
Tele Plu 296
Telecel 095
Telecom	004
Teledireki	076
Telefunken	056 161 334 338 003 036 118
	143
Teleka 050 053 078	069 092 095 162
	003 038 106 116
Telesat 052 053 157	001 135
Tolestar 047 048 050 001
Teletech	104
Televes 045 050 002	037 149
Tempo	063
Tensai 303
Tevlon 004 005 039	135 145 147 150
Thomson	004 024 026 028 030 031 044
	948 053 056 081 158 230 231
	232 233 234 242 335 037 043
	143
Thorn 305 313 331	003 037 108 118
Ticko 045 001 120
Tokai	077
Tonna	004 050 085 003 037 042 117
Trad	082 003 114 115 128
Trasat	050 001 001 126
Trax	004 044 045 050 091 316 317
	318 319 320 002 040
Tristar 291
Turnsat 004
Twinner 004 045 046	001 149
UEC	059 064
Uber	047
Ultravox 298
Uniden 098 278 293	305 313 331 001
	138
Unisat 045 077 087	002 038 119
Universum	020 022 044 051 053 090 098
	101 001 040
Variosat 020 022
Vega 049
Ventana 077 001 139
Vestel	101
Vlasat	066
Visionic	062
Visiosat	004 058 100 041 042 147 148
Viva	078
Vivid	064
Wortec 032 321 334	001 036
VTech	057 001 115 082 100 114
Wola 094
Welltech 047
WeTekom	047 050 052
Winersat 083 305 313	324 331 001 041
Wintergarten	080
WATERINITZ	278 288
Wisi	020 022 050 053 082 089 094
	100 116 178 185 190 191 197
	200 209 218 219 220 222 226
	252 254 255 256 265 266 318
	005 037 040 114 119
Woric 083
Wonisat 056
Xryplon	049 088
XSat	004 066
Zaunkong	078
Zehnder	025 044 049 057 082 088 101
	304 309 318 005 039 107 110
	115 130
Zenith 058
Zinwell 065
Zodiac	095 001 106
Cabletime	305 313 331
Kenwood	305 313 331
Apollo	096
Aston 148
Brandt	143
Clemens Kamphus	129
CNT	107
Comtech 119
Cosat 042
Crown 038
Cybermaxi	150
Daeryung	116

Satellit Tillverkarkod
Decca 121
Delega 105
Diamond 122
Diskopress	110
Dilristrad 042
Dong Woo	132
Elekla	107
Emancen 036
Ep Sat.	037
Eurodec 043
Eurospace	124
Finnsat 043 119
France Satellite TV	125
Galaxi	110
GMI 038
GoldStar 128
Goodmans	037 127
Grothusen	036 128
Hanuri	107
Hitachi	037 118
Houston	042
Imperial	127 141
Innovation	039 135 145 147 150
Intertronic	038
ITT Nokia	037 111 118
JSR 042
Leng 041
Lennox	042
LG	128
Life 145
Lifetec	039 135 145 147 150
Lion	124
Lorraine	128
Lyonnaise	043
Macab	043
Marantz 139
Mediamarkt	038
Microslar	038 135 145 147 150
Mitsubishi	037 040 143
Mitsumi	133
Morgan Sydney	148
Next Wave	146
Nomex 151
Oceanic 122 124
Orbit	114
Origo 124
Otto Versand	040
Pacific	122
Paltec	112
Polsat	043
Polytron 120
Priesner	038
Profi	134
Promax	037
Prolek 122
Provision 107
Quiero	043
Rediffusion	137
Redstar	039
Ruefach	134
Sabre 037
Silva	128
Sky Digital	140
Skyvision	042
Start Trak	036
Sumida	038
Tandy 106
Tantec	037 050 118 125
Tatung	121
TCM	038 135 145 147 150
Teco	038 133
Telemaster	107
Telemax	131
Telewire	042
Thorens 122
TPS 102
Unitor 041 110
Vanostat 040
Vector 124
Via Digital	024
Vivanco 152
Wevasat 037
Weiva	037
Woorisat 107
Satellittmottagare Tillverkarkod
Hauppauge	018 029
Satellittmottagare/inspelare Tillverkarkod
Humax 005
Kathrein	033

Kabelbox	Tillverkarkod
ABC	375
Alcatel	373 374
Amstrad	378 380
Arcon 380
Axis	380
Cabletime	348 349 350 366 368 370
Clyde Cablevision	351
Comcrypt	376
Cryptovision	352
Fidelity 380
Filmmet 376
Filmmet Cablecrypt	353 369
Filmmet Comcrypt	353
Finlux 355
Foxtel 378
France Telecom	371 372 377
Freebox	379
GEC	351
General Instrument	367 375
Gooding	354
Grundig	380 354
Hirschmann	355
ITT Nokia	355
Jerrold 356 362 364	367 375
JWC 354
Macao	372 377
Maspro	354
Matsui	354
Minerva	354
Mnet	369 376
Movie Time	361
Mr Zapp	377
Multichoice	376
Nokia 355
Noos 377
Palladium	354
Phillips	354 363 371 372 377
Pioneer	380 357 356
PVP Stereo Visual Matrix	354
Sagem 372 377
SAT 380
Scientific Atlanta	359 360
Starcom	375
Tele+1 353 369 376
Teleplu 369 376
Torx	375
United Cable	364
Universal	354 355
Videoway	365
Visicpass	355 371 372 377
Wittenberg	380

Satellitmottagare/ DVD-spelare	Tillverkarkod
Humax 005 (SAT/048 (DVD))

Tekniska data

Post			46 tums LCD-färg-TV Modell: LC-46HD1E	52 tums LCD-färg-TV Modell: LC-52HD1E
LCD-skärm			46 tums Advanced Super View & Black TFT LCD	52 tums Advanced Super View & Black TFT LCD
Antal bildpunkter			6.220.800 punkter (1920 × 1080 × 3 punkter)
Videofärgsystem PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60
TV-funktion	TV-standard Analog CCIR (B/G, I, D/K, L, L')
	Mottagningskanaler	VHF/UHF E2-E69, F2-F10, I21-I69, IR A-IR J, (digitala: E5-E69)
		CATV Hyperband, S1-S41
	TV-inställningssystem Automatisk förinställning av 999 kanaler, automatisk namngivning, automatisk sortering
	Stereo/tvåspråkigt Nicam/A2
Ljusstyrka 450 cd/m			?
Bakgrundsbelysningens livslängd 60.000 timmar (med bakgrundsbelysning i standardläge)
Visningsvinklar H: 176°, V: 176°
Ljudförstärkare			7,5 W × 2, 15 W
Högtalare			(100 × 40 mm + 20 mm ∅) × 2, 55 mm ∅
Kopplingar	Antenningång		UHF/VHF, 75 Ω Din-typ (analog och digital)
			75 Ω satellit av typ F (DVB-S1/S2)
	AUDIO OUT		RCA-jack (vänster/höger)
	AUDIO IN		RCA-jack (vänster/höger/mitt)
	AUDIO IN		∅ 3,5 mm stereominijack
	EXT 1		SCART-koppling (AV-ingång, Y/C-ingång, RGB-ingång, TV-utgång)
	EXT 2		SCART-koppling (AV-ingång/bildskärmsutgång, Y/C-ingång, AV Link-koppling)
	EXT 3		Komponentvideoingångar: Y/Pb(Cb)/Pr(Cr)
	EXT 4		S-VIDEO-ingång (Y/C-ingång), RCA-jack (AV-ingångar)
	EXT 5		HDMI-ingång
	EXT 6		HDMI-ingång
	EXT 7		15-polig mini D-sub-koppling
	USB		USB 2,0-port
	DIGITAL AUDIO		Koaxiala SPDIF-jack för digitalt ljud (in/ut)
	C.I. (gemensamt gränssnitt)		EN50221, R206001 (× 2)
	RS-232C		9-polig D-Sub-hankoppling
	Hörlursutgång		∅ 3,5 mm minijack (ljudutgång)
Skärmspråk			Tjeckiska, danska, nederländska, engelska, finska, franska, tyska, grekiska,ungerska, italienska, norska, polska, portugisiska, ryska, slovakiska, slovenska, spanska, svenska, turkiska
Strömförsörjning			220–240 V nätspänning, 50 Hz
Effektförbrukning			305 W (0,9 W i viloläge) (enl.metoden IEC60107)	335 W (0,9 W i viloläge) (enl.metoden IEC60107)
Vikt			36,5 kg (exkl. ställ)42,5 kg (inkl. ställ)	42,0 kg (exkl. ställ)48,0 kg (inkl. ställ)
Drifttemperatur			+5°C till +35°C

• Som ett led i strävan efter ständiga förbättringar förbehåller sig SHARP rätten att vid produktförbättringar ändra utformning och tekniska data utan föregående meddelande. De prestandavärden som anges häri utgör nominella värden för massproducerade enheter. Enskilda enheter kan avvika en aning från dessa värden.

NOTERA

- IMåttritningar återfinns på insidan av bakomslaget.

Extra tillbehör

De angivna extra tillbehören är tillgängliga för LCD-färg-TV:n. Införskaffa dessa i närmaste butik.

- Ytterligare extra tillbehör kan bli tillgängliga inom en snar framtid. Läs den senaste katalogen för att kontrollera vad som finns tillgängligt när ett inköp ska göras.

Nr	Tillbehör	Detaljnummer
1	Väggmonteringsfäste	AN-52AG4

OBS! Produkten är märkt med symbolen ovan. Den anger att förbrukade elektriska och elektroniska produkter inte bör kastas tillsammans med vaniga hushållssopor. Det finns ett särskilt insamlingsystem för dessa produkter.

A. Information om återvinning för hushåll

1. Inom EU-länder

OBS! Kasta inte denna produkt tillsammans med vanliga hushållssopor.

Förbrukad elektrisk och elektronisk utrustning måste hanteras i enlighet med gällande miljölagstiftning och återvinningsföreskrifter.

I enligtet med gällande EU-regler ska hushåll ha möjlighet att lämna in elektrisk och elektronisk utrustning till återvinningsstationer utan kostnad.* I vissa länder* kan det även hända att man gratis kan lämna in gamla produkter till återförsäljaren vid köp av en ny, liknande produkt.

*) Kontakta din lokala myndighet angående närmare detaljer.

Om utrustningen ifråga innehåller batterier eller ackumulatorer, så ska dessa först avlägsnas och hanteras separat i enlighet med gällande miljöföreskrifter.

Genom att avyttra denna produkt på korrekt sätt kommer den att tas om hand och återvinnas på lämpligt sätt, vilket förhindrar potentiella negativa hälso- och miljöeffekter.

2. I länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorterings- och återvinningsföreskrifter, om du behöver göra dig av med denna produkt.

B. Information om återvinning för företag

1. Inom EU-länder

Gör så här om produkten ska kasseras efter användning i affärsverksamhet:

Kontakta Sharps återförsäljare för information om hur man går till väga för att lämna tillbaka produkten. Det kan hända att en avgift för transport och återvinning tillkommer. Mindre skrymmande produkter (i litet antal) kan eventuellt återlämnas till lokala återvinningsstationer.

2. I länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorterings- och återvinningsföreskrifter, om du behöver göra dig av med denna produkt.

( ) : LC-46HD1E
[ ] : LC-52HD1E
LC-46HD1E LC-52HD1E

SHARP®

SHARP ELECTRÓNICA ESPAÑA S.A.

Polígono Industrial Can Sant Joan

Calle Sena s/n

08174 SANT CUGAT DEL VALLÉS

BARCELONA (ESPAÑA)

SHARP CORPORATION

Trykt på miliövänligt papper
