BRUKSANVISNING E-Studio 5560c TOSHIBA

Snabbguide för användare

e-STUDIO5560c
e-STUDIO6560c
e-STUDIO6570c

Lista över våra bruksanvisningar

En del av dessa bruksanvisningar är utskrifter, andra finns som PDF-filer på DVD-skivan med klientprogram/ användardokument.

En beskrivning av säkerhetsföreskrifter och grundläggande funktioner finns i utskrifterna. Läs Säkerhetsinformation innan du använder maskinen. PDF-filerna innehåller detaljerad information om kopieringsfunktioner och andra inställningar. Välj och läs de bruksanvisningar som bäst passar dina behov.

Utskrifter

TOMBISA MULTI-FUNCTIONAL DIGITAL COLOR SYSTEMS Safety Information [cm:2009c/150c] [cm:2007c/255c] [cm:255c/305c/355bc/405bc/505bc] [cm:255c/305c/355bc/405bc/455bc/505bc] [cm:256b/456b/657bc]

Säkerhetsinformation

Häftet Säkerhetsinformation beskriver de försiktighetsåtgärder som erfordras vid användning. Läs detta häfte innan du använder maskinen för att garantera din säkerhet.

TOMATO First MASSACHINI, TIDEA COLOR SYSTEM Quick Start Guide Price:5540c Cost:4540c Price:4570c

Snabbguide för användare (denna bruksanvisning)

I denna Snabbguide för användare beskrivs förberedelser, grundläggande och avancerad användning, underhåll och normal rengöring av maskinen.

Användning av DVD-skivan med klientprogram/användardokument Windows:

1. Sätt i DVD-skivan med klientprogram/användardokument i DVD-ROM-enheten på din Windows-dator. Installationsprogrammet startas automatiskt.

Obs

Om installationsprogrammet inte startar, använd utforskaren för att öppna mappen [e-STUDIO] i DVD-skivan med klientprogram/användardokument och dubbelklicka på "setup.exe".

1. Välj [Jag godkänner villkoren i licensavtalet.] och klicka på [Nästa].

2. Klicka på länken Öppna bruksanvisning i installationsprogrammet.

Läsaren startar automatiskt och menyn för val av språk visas.

Obs

Om menyn inte visas, använd utforskaren för att öppna mappen [Manuals] i DVD-skivan med klientprogram/ användardokument och dubbelklicka på "index.html".

1. Klicka på knappen för önskat språk. Menyn för val av maskin visas.
2. Klicka på knappen för önskad maskin så visas menyn där du väljer en bruksanvisning.
3. Klicka på rubriken för den bruksanvisning som ska ses från menyn. Dess PDF-fil visas.

Macintosh:

1. Sätt i DVD-skivan med klientprogram/användardokument i DVD-ROM-enheten på din Windows-dator.
2. Öppna mappen [Manuals] i DVD-skivan med klientprogram/användardokument och öppna mapp med önskat språk.
3. Dubbelklicka på filen som innehåller den bruksanvisning som du vill se på. Dess PDF-fil visas.

PDF-filer

Bruksanvisning för kopieringsfunktioner

Denna Bruksanvisning för kopieringsfunktioner beskriver användningen och inställningarna som aktiveras med knappen [KOPIERING] på kontrollpanelen.

Scanning Guide

Denna Scanning Guide beskriver användningen och inställningarna som aktiveras med knappen [SCANNING] på kontrollpanelen och de för internetfax.

e-Filing Guide

Denna e-Filing Guide beskriver användningen och inställningarna som aktiveras med knappen [e-FILING] på kontrollpanelen och det webbaserade programmet e-Filing.

Med det webbaserade programmet e-Filing kan du hantera e-Filing med hjälp av läsaren på din dator.

Administratörshandbok

Denna Administratörshandbok beskriver användningen och inställningarna som aktiveras med knappen [ANVÄNDARFUNKTIONER] och knappen [RÄKNEVERK] på kontrollpanelen.

Software Installation Guide

Denna Software Installation Guide beskriver installationsprocedurerna för skrivardrivrutiner och program.

Printing Guide

Denna Printing Guide beskriver inställningarna av de skrivardrivrutiner som erfordras för utskrift samt de olika procedurerna.

TopAccess Guide

I denna TopAccess Guide beskrivs hur du fjärrinställer och hanterar med hjälp av det webbaserade verktyget "TopAccess".

Med det webbaserade verktyget "TopAccess" kan du hantera utrustningen med hjälp av webbläsaren på din dator.

Handbok för felsökning

Denna Handbok för felsökning beskriver hur du åtgärdar problem som t.ex.pappersstopp och hur du hanterar meddelanden som visas på touchpanelen.

Network Fax Guide

I denna Network Fax Guide beskrivs hur du använder N/W-Fax Driver.

Med N/W-Fax driver kan du skicka elektroniska dokument i form av fax eller internetfax från din dator.

High Security Mode Management Guide

Denna High Security Mode Management Guide beskriver villkor och inställningar för att använda maskinen i det höga säkerhetsläget.

Hjälpmeny för klientmjukvara

När du vill köra klientmjukvaran, se hjälpmenyn för var och en:

Bruksanvisningar (tillval)

Motsvarande bruksanvisning medföljer följande tillval som säljs separat.

Läsning av bruksanvisningar i PDF-format (Portable Document Format)

För att kunna läsa och skriva ut bruksanvisningar i PDF-format måste du installera Adobe Reader eller Adobe Acrobat Reader på din dator. Om Adobe Reader eller Adobe Acrobat Reader inte har installerats på din dator kan du ladda ned dem från Adobe Systems Incorporated webbplats.

Korrekt läsning av bruksanvisningen

Symboler i bruksanvisningen

I denna bruksanvisning föregås några viktiga textstycken av nedanstående symboler. Läs dessa textstycken innan du använder maskinen.

! WARNING

Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka dödsfall, allvarlig person- eller sakskada eller brand i maskinen eller kringutrustning.

! OBSERVERA

Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka lindrig personskada, smärre skada på maskin eller kringutrustning eller att data går förlorade.

Obs

Indikerar information som du ska vara uppmärksam på när du använder maskinen.

Läs följande beskrivning vid behov.

Tips

Beskriver användbar information som är bra att känna till när du använder maskinen.

Anger sidorna som beskriver sådant som du gör för tillfället.

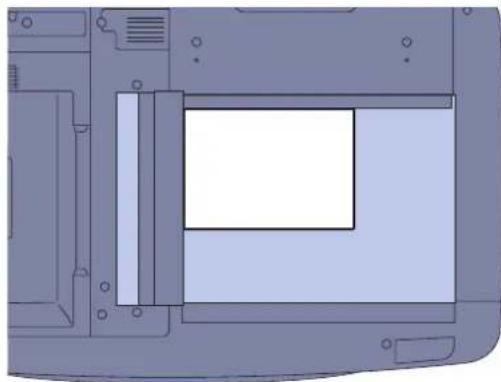

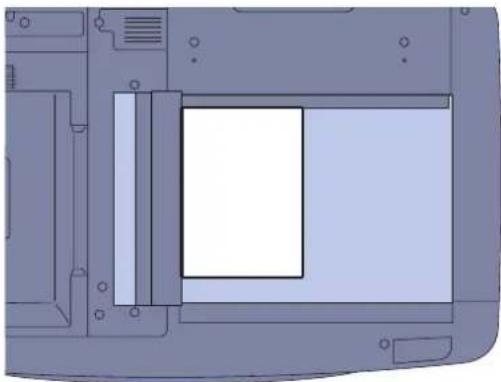

Beskrivning av originalets/papprets riktning

Papper eller original med A4- eller B5/LT-format kan placeras antingen stående eller liggande. I denna bruksanvisning läggs -R till pappersformatet när detta pappers- eller originalformat placeras liggande.

Exempel: Original med A4/LT-format placerat på dokumentglaset

Placerat stående: A4/LT

Papper eller original med A3- eller B4/LD- eller LG-format går endast att placera liggande. -R läggs därför inte till dessa format.

Skärmbilder och användningsprocedurer

• I denna bruksanvisning beskrivs skärmbilderna och användningsprocedurerna för Windows 7. Skärmbilderna kan skilja sig från de i verkligheten beroende på hur maskinen används, t.ex. status på de installerade tillvalen, operativsystemets version och applikationerna.
• De illustrerade skärmbilderna i denna handbok gäller papper i A/B-format. I illustrationerna kan skärmbilden eller knapparnas ordningsföljd skilja sig från hur det ser ut på din maskin, om du använder papper i LT-format.

INNEHÅLL

Korrekt läsning av bruksanvisningen....2
Rekommenderade tonerkassetter 4

Kapitel 1 FÖRBEREDELSER

Beskrivning av maskinens delar 6
Slå till/från strömmen....12
Placering av papper och original 15
Installation av klientmjukvara ....17

Grundläggande kopiering ....20
Grundläggande faxanvändning 24
Grundläggande scanning....28
Grundläggande e-Filing....30
Grundläggande utskrift 32
Användning av grundmeny 34

Kapitel 3 UNDERHÅLL

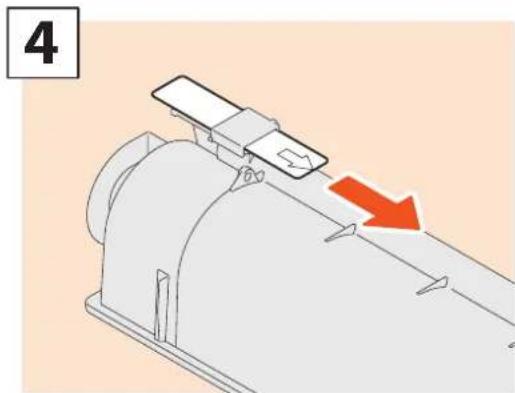

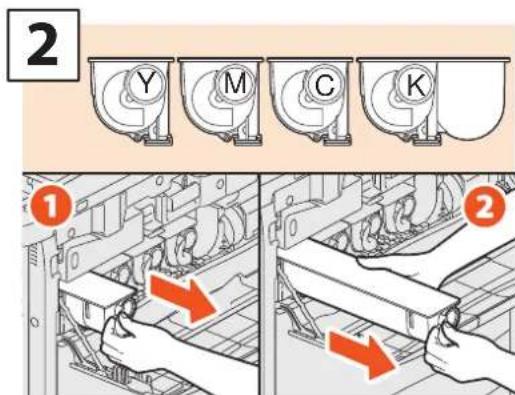

Byte av tonerkassett 36
Byte av resttonerbehållare 37

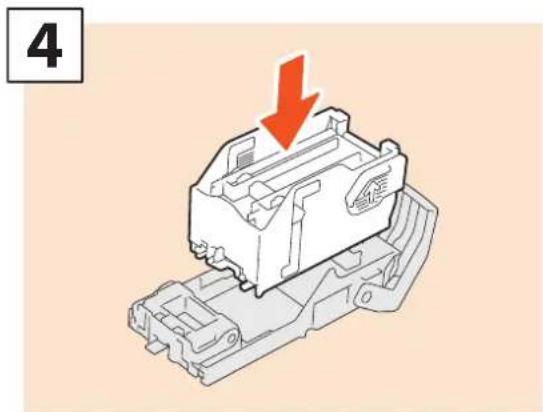

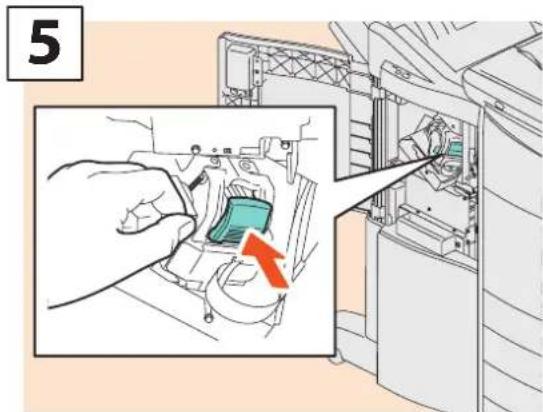

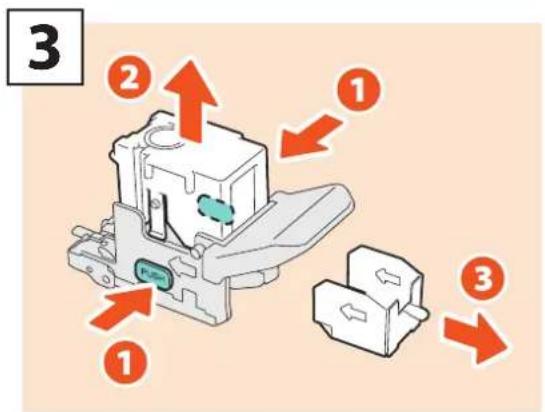

Byte av klammerkassett....38
Normal rengöring 40

Kapitel 4 FELSÖKNING

Felsökning 42
Vanliga frågor 45

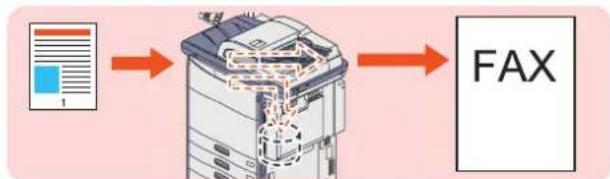

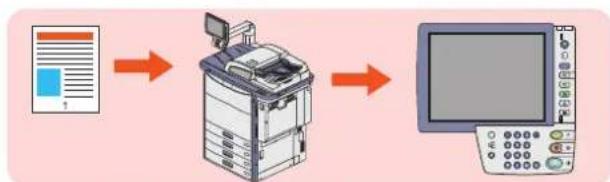

Kapitel 5 AVANCERADE FUNKTIONER

Avancerade funktioner....50

Kapitel 6 INFORMATION OM MASKINEN

Tillbehör som ingår i produkten....60
DVD-skiva med klientprogram/användardokument....61
Klientmjukvara 62
Tillval....64
Inloggning ....66
Specifikationer för maskinen....69
Specifikationer för tillvalen....73

Vi rekommenderar att du endast använder TOSHIBA tonerkassetter för optimal utskriftsfunktion. Om du använder en tonerkassett som rekommenderas av TOSHIBA kan du använda följande två funktioner på maskinen:

- Funktion för detektering av tonerkassett:

Kontrollerar om tonerkassetten har installerats korrekt och meddelar dig om så inte är fallet.

- Funktion för kontroll av tonernivå:

Funktionen meddelar dig när tonern nästan är slut i tonerkassetten. Samma meddelande skickas även automatiskt till din auktoriserade servicetekniker via fjärrservice.

Om du använder en tonerkassett som ej rekommenderas av Toshiba kan maskinen eventuellt inte detektera om tonerkassetten har installerats eller ej. Meddelandet "TONERN INTE IGENKÄND" visas således på touchpanelen, även om tonerkassetten har installerats korrekt, och det går eventuellt inte att skriva ut. Det går eventuellt inte heller att använda funktionen för kontroll av tonernivå eller fjärrservicefunktionen som automatiskt meddelar din auktoriserade servicetekniker.

Om du använder en annan tonerkassett än den som rekommenderas av oss känns inte tonern igen. Kontakta din servicetekniker om detta är ett problem för dig. Kom ihåg att du inte kan använda funktionen för kontroll av tonernivå såsom tidigare nämnts.

Varumärken

• Det officiella namnet på Windows XP är Microsoft Windows XP Operating System.
• Det officiella namnet på Windows Vista är Microsoft Windows Vista Operating System.
• Det officiella namnet på Windows 7 är Microsoft Windows 7 Operating System.
• Det officiella namnet på Windows 8 är Microsofts operativsystem Windows 8.
• Det officiella namnet på Windows Server 2003 är Microsoft Windows Server 2003 Operating System.
• Det officiella namnet på Windows Server 2008 är Microsoft Windows Server 2008 Operating System.
• Det officiella namnet på Windows Server 2012 är Microsoft Windows Server 2012 Operating System.
• Microsoft, Windows, Windows NT och varumärken och produktnamn på andra Microsoft-produkter är varumärken från Microsoft Corporation i USA och andra länder.
• Apple, AppleTalk, Macintosh, Mac, Mac OS, Safari och TrueType är varumärken från Apple Inc. i USA och andra länder.
• Adobe, Acrobat, Reader och PostScript är registrerade varumärken eller varumärken från Adobe Systems Incorporated i USA och/eller andra länder.
• Mozilla, Firefox och Firefox logo är varumärken eller registrerade varumärken från Mozilla Foundation i USA och andra länder.
• IBM, AT och AIX är varumärken från International Business Machines Corporation.
• NOVELL, NetWare och NDS är varumärken från Novell, Inc. i USA.
• TopAccess är ett varumärke från Toshiba Tec Corporation.
• Företags- och produktnamn som förekommer i bruksanvisningen eller visas i mjukvaran kan vara varumärken från de respektive företagen.

Kapitel 1

FÖRBEREDELSER

Beskrivning av maskinens delar 6

Slå till/från strömmen....12

Placering av papper och original....15

Installation av klientmjukvara....17

Beskrivning av maskinens delar

I detta avsnitt förklaras det vilka delar maskinen, kontrollpanelen och touchpanelen består av, vad de kallas och hur de används.

Framsida/Höger sida

Baksida 1 2 3 4 5 6 7 8 9 10 11 12 13

1. Automatisk dokumentmatare med vändfunktion

Bunten med original scannas ett ark åt gången. Det går att scanna originalens båda sidor. Max. 100 original (80 g/m² eller 20 lb Bond) (eller bunthöjd på 16 mm eller 0,62") går att fylla på samtidigt. Max. antal ark som går att ställa in kan variera beroende på originalens medietyp.

2. Ficka för bruksanvisning (baksida, tillval, KK-8560)

Förvara bruksanvisningen i denna ficka.

3. USB-kontakt (4 stift)

Använd denna kontakt för att ansluta maskinen till en dator med en vanlig USB-kabel.

4. Nätverkskontakt

Använd denna kontakt när du ansluter maskinen till ett nätverk.

5. Lucka till nätverkskontakt

6. Lucka till duplexenhet

Öppna den vid pappersstopp i duplexenheten.

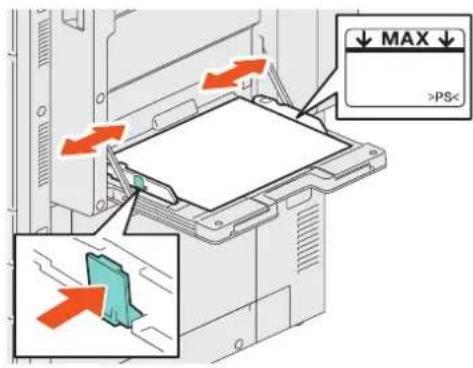

7. Fack för lösbladsmatning

Använd detta för utskrift på speciella medietyper som t.ex. OH-film, vattenfast papper o.s.v.

Öppna luckan för att åtgärda pappersstopp i kassettens matningsområde.

9. Duplexenhet

Använd denna enhet för kopiering på båda sidor av pappret. Öppna den vid pappersmatningsfel.

10. Indikator för pappersformat

Det går att kontrollera det inställda pappersformatet i kassetten.

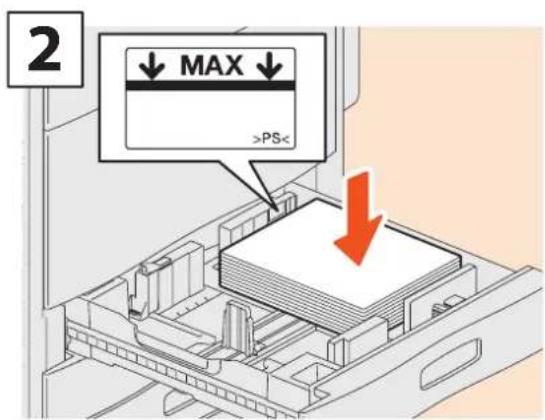

11. Kassett

Max. 540 ark (80 g/m² eller 20 lb Bond) eller 500 ark (105 g/m² eller 28 lb Bond) med vanligt papper går att fylla på samtidigt.

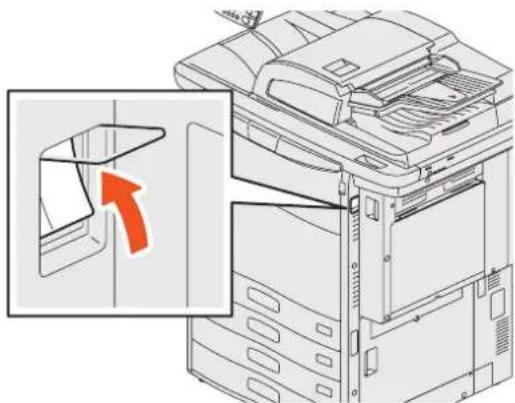

12. Huvudströmbrytare

Använd denna strömbrytare för att slå till/från strömmen till maskinen.

Sid. 12 "Slå till/från strömmen" i denna bruksanvisning

13. Frontlucka

Öppna denna lucka när du byter tonerkassett eller vid pappersstopp i bryggenheten.

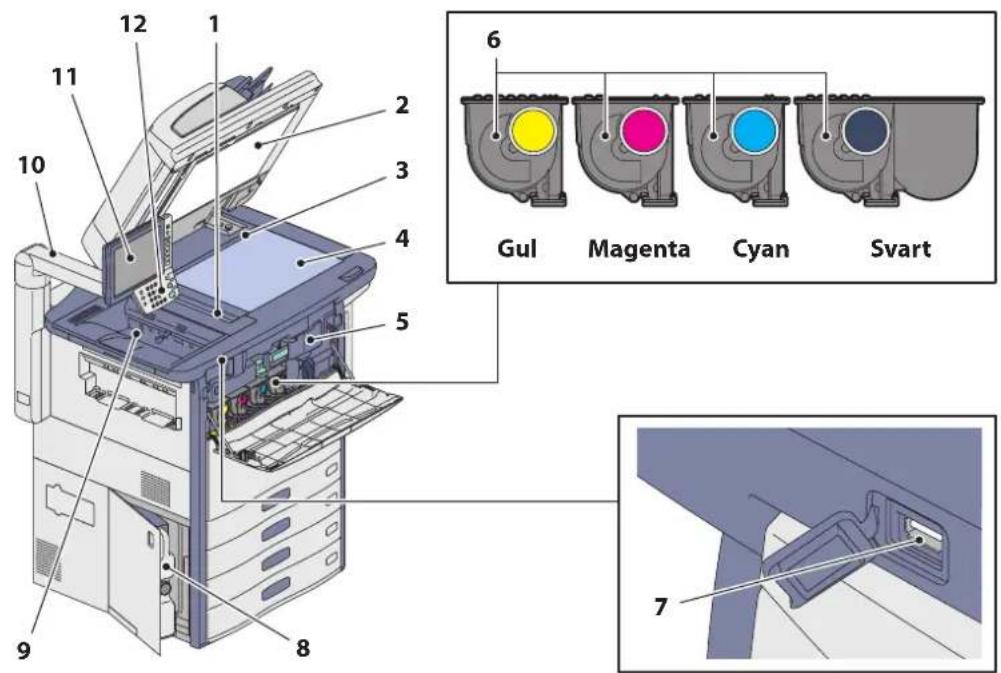

Vänster sida/Insida

Data på original som transporteras från den automatiska dokumentmataren med vändfunktion scannas här.

Använd denna för att hålla originalet på plats på dokumentglaset vid scanning.

Använd denna för att kontrollera formatet på originalet som har placerats på dokumentglaset.

4. Dokumentglas

Använd detta för att kopiera tredimensionella original, böcker och specialpapper som t.ex. OH-film eller kalkerpapper, samt vanligt papper.

5. Bryggenhet

Öppna den vid pappersmatningsfel.

6. Tonerkassett

När tonern tar slut visas meddelandet på touchpanelen. Byt ut kassetten enligt nedanstående procedur.

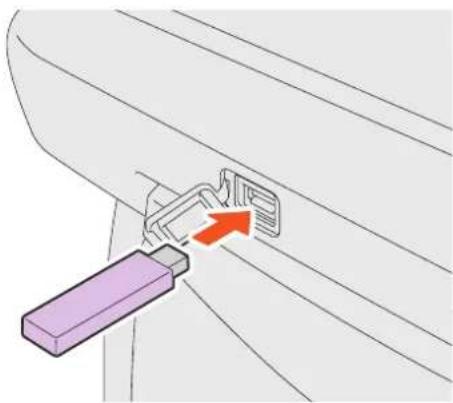

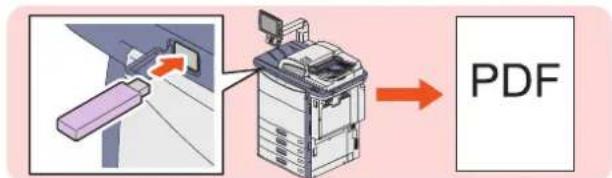

Använd denna port när du skriver ut filer som är lagrade på ett USB-minne eller när du lagrar scannade data på USB-minnet.

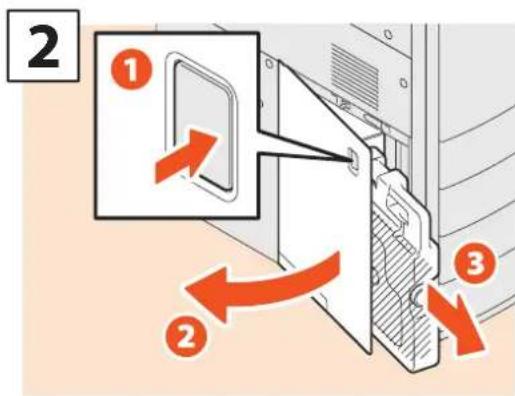

8. Resttonerbehållare

Byt ut resttonerbehållaren enligt följande procedur när meddelandet "Kassera använd tonerkassett" visas på touchpanelen.

Sid. 37 "Byte av resttonerbehållare" i denna bruksanvisning

9. Utmatningsfack

Utskrifter matas ut i detta fack. Matningskapaciteten är ca. 100 ark (80g/m² eller 20 lb. Bond). Detta kan variera beroende på papprets förhållanden: till exempel hur mycket det rullar sig.

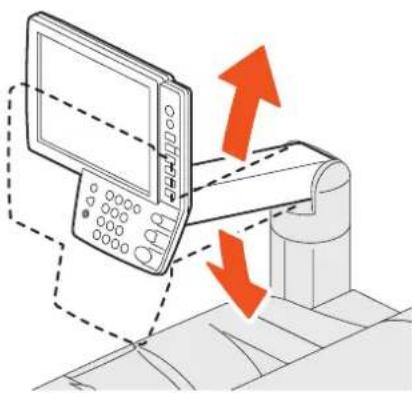

10. Kontrollpanelsarm

Använd denna för att justera justera höjden på kontrollpanelen.

Sid. 9 "Justering av höjd och vinkel på kontrollpanelen" i denna bruksanvisning

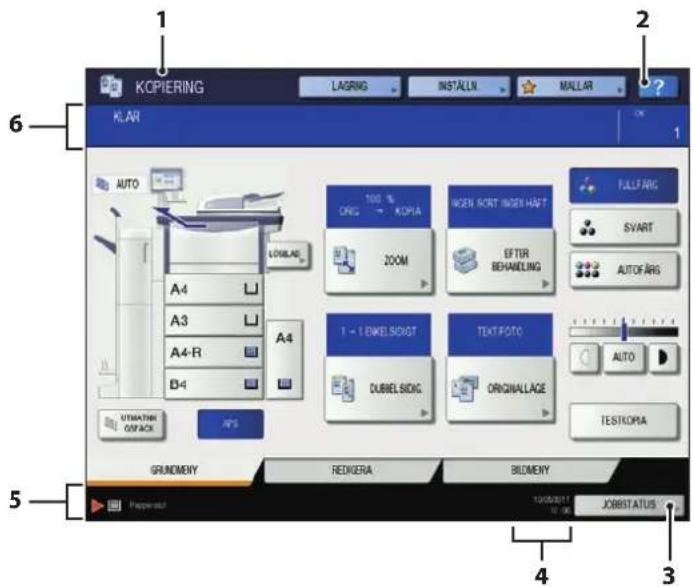

11. Touchpanel

Använd denna för att ställa in och använda olika funktioner som t.ex. kopiering, scanning och fax. Den visar även meddelanden som t.ex. när pappret är slut eller pappersstopp inträffar.

Använd denna för att ställa in och använda olika funktioner som t.ex. kopiering och fax.

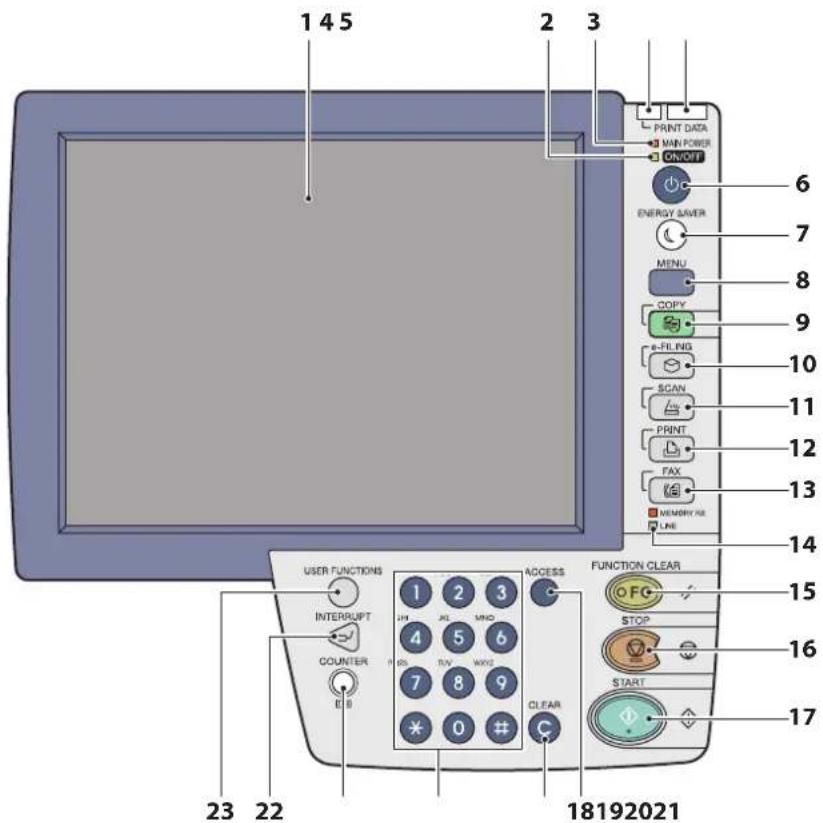

Använd knapparna på kontrollpanelen för maskinens olika funktioner och inställningar.

1 4 5 2 3 PRINT DATA MAIN POWER ON/OFF ENERGY LAVER MENU COPY FL IND SCAN PRINT FAX MEMORY KEY LINE 6 7 8 9 10 11 12 13 14 USER FUNCTIONS INTERRUPT COUNTER 1 2 3 4 5 6 7 8 9 * 0 # ACCESS FUNCTION CLEAR STOP START 15 16 17 23 22 18192021

1. Touchpanel

Använd touchpanelen för de olika inställningarna av kopierings-, scannings- och faxfunktionerna. Den visar även meddelanden som t.ex. när pappret är slut eller pappersstopp inträffar.

2. Lampan ON/OFF (PÅ/AV)

Den gröna lampan tänds när knappen [STRÖM] trycks ned.

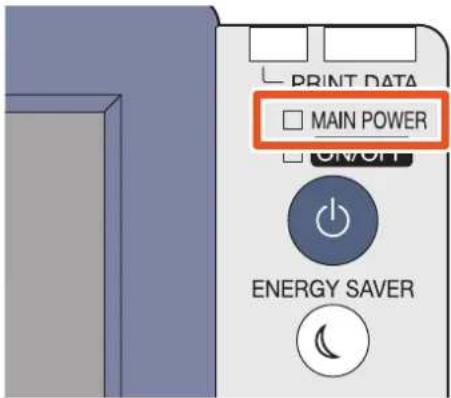

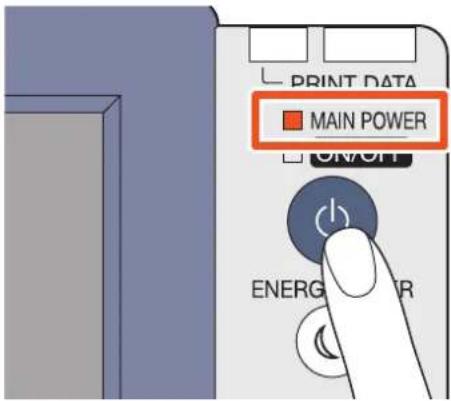

3. Lampan MAIN POWER (STRÖM)

Den röda lampan tänds när huvudströmbrytaren trycks ned.

4. Lampan PRINT DATA (UTSKRIFTSDATA)

Den gröna lampan tänds vid mottagning av data som t.ex. utskriftsdata.

5. Larmlampan

Den röda lampan tänds när det uppstår ett fel och åtgärder måste vidtas.

6. Knappen [POWER]

Använd knappen för att slå till/från strömmen till maskinen (avstängning).

7. Knappen [ENERGY SAVER] [ENERGISPAR]

Använd knappen för att sätta maskinen i energisparläge.

8. Knappen [MENU] [MENY]

Använd knappen för att visa de mallar som används ofta.

9. Knappen [COPY] [KOPIERING]

Använd knappen för att använda kopieringsfunktionen.

10. Knappen [e-FILING]

Använd knappen för att komma åt lagrade bilddata.

11. Knappen [SCAN] [SCANNING]

Använd knappen för att använda scanningsfunktionen.

12. Knappen [PRINT] [UTSKRIFT]

Använd knappen för att använda maskinens utskriftsfunktioner som t.ex. privat utskrift.

13. Knappen [FAX]

Använd knappen för att använda fax-/internetfaxfunktionen.

14. Lamporna MEMORY RX/LINE (FAX MINNE RX/LINJE)

Dessa lampor tänds när faxdata tas emot och vid faxkommunikation. Maskinen går att använda även när dessa lampor är tända.

15. Knappen [FUNCTION CLEAR] [ÄTERSTÄLL]

Använd knappen för att rensa alla valda funktioner och återgå till standardinställningarna. Knappen blinkar om standardinställningen ändras på kontrollpanelen och det kopieras, scannas, skickas fax eller liknande.

16. Knappen [STOP] [STOPP]

Använd knappen för att stoppa pågående scannings- och kopieringsjobb.

17. Knappen [START]

Använd knappen för att starta kopierings-, scannings- och faxjobb.

18. Knappen [ACCESS] [ÅTKOMST]

Använd knappen när avdelningskoden eller användaruppgifterna har matats in. Om knappen trycks ned efter kopiering o.s.v. måste nästa användare ange avdelningskod eller användarinformation.

Använd knappen för att ändra inmatade siffror som t.ex. antalet kopior.

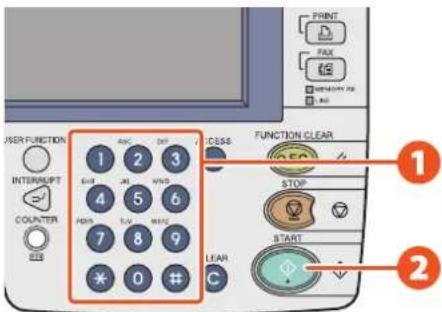

20. Sifferknappar

Använd dessa knappar för att ange siffror som t.ex. antal kopior, telefonnummer eller lösenord.

21. Knappen [COUNTER] [RÄKNEVERK]

Använd knappen för att visa räkneverket. [1] Administratörshandbok (PDF): "Kapitel 3: HANTERING AV RÄKNEVERK (MENYN RÄKNEVERK)"

22. Knappen [INTERRUPT] [MELLANKOPIERING]

Använd knappen för att avbryta utskriften och utföra ett kopieringsjobb. Det avbrutna jobbet återupptas när du återigen trycker på knappen.

23. Knappen [USER FUNCTIONS] [ANVÄNDARFUNKTIONER]

Använd knappen för inställning av pappersformat eller medietyp för kassetterna, registrering av kopian, scannings- och faxinställningar inklusive ändring av en standardinställning.

Administratörshandbok (PDF): "Kapitel 1: INSTÄLLNINGSALTERNATIV (ANVÄNDARE)"

[1] Administratörshandbok (PDF): "Kapitel 2: INSTÄLLNINGSALTERNATIV (ADMIN)"

Justering av höjd och vinkel på kontrollpanelen

Justering av höjd på kontrollpanelens

Höjden på kontrollpanelen är justerbar efter dina behov.

Justering av vinkeln på kontrollpanelen

Vinkeln på kontrollpanelen kan justeras till höger, vänster, upp eller ner.

Grundmenyn över kopieringsfunktionerna visas på touchpanelen när strömmen slås till. Även maskinens status visas på touchpanelen med meddelanden och figurer.

Den meny som visas när strömmen slås till går att ändra till en annan än den för kopieringsfunktioner, t.ex. faxfunktionen. Kontakta din servicetekniker för mer information.

KOPIERING LAGRIG INSTALLN MALLAR KLAR 1 2 6 AUTO LOGILAE A4 A3 A4-R B4 100 % ORG → KOPIA ZOOM INGEN SORT INGEN HAFT EFTIR BEHANDELING FULL FARG SVART AUTOFARS 1 - ENKEL SIDIST DUBIEL SIDIC TEXTFOTO ORIGINALAGE AUTO TESTKOPIA UTIWATIN OJACK APS GRUNDERY REDIGERA BIDMERY Preparat 12/05/2011 0:06 JOBSTATUS

1. Funktionsdisplay

Här visas den använda funktionen, t.ex. kopiering eller fax.

2. [?] Knappen (Hjälp)

Använd denna knapp för att visa förklaringen för varje funktion eller för knapparna på touchpanelen.

111 Sid. 44 "Användning av hjälpfunktioner" i denna bruksanvisning

3. Knappen [JOBBSTATUS]

Här indikeras status för kopierings-, fax-, scannings- eller utskriftsjobben och du kan även se deras jobbhistorik.

4. Datum och tid

Aktuellt datum och tid visas.

5. Område för varningsmeddelanden

Här visas varningsmeddelanden, t.ex. om att det är dags att byta ut tonerkassetterna.

6. Meddelandeområde

Här visas förklaringen i meddelandeform av varje funktion eller aktuell status.

Visat meddelande

Följande information visas på touchpanelen:

• Maskinens status
  • Användningsinstruktioner
  • Varningsmeddelanden
  • Reproduktionsgrad
• Antal kopieset
• Pappersformat och -mängd som finns kvar i en vald kassett
• Datum och tid

Touch-knappar

Tryck lätt på knapparna på touchpanelen för att ställa in olika funktioner.

Inställning av touchpanelens kontrast

Du kan ställa in touchpanelens kontrast i menyn ANVÄNDARFUNKTIONER genom att trycka på knappen [ANVÄNDARFUNKTIONER] på kontrollpanelen.

Administratörshandbok (PDF): "Kapitel 1: INSTÄLLNINGSALTERNATIV (ANVÄNDARE)" - "ALLMÄNT"

Inmatning av bokstäver

Följande meny visas när det erfordras inmatning av bokstäver för scanning eller e-Filing o.s.v.

Använd knapparna på touchpanelen för att mata in bokstäver.

Mata in bokstäverna och tryck sedan på [OK]. Menyn ändras.

Följande knappar används för inmatning av bokstäver.

[Grundmeny]: Tryck på den för att kunna använda grundknapparna.

[Symbol]: Tryck på den för att kunna använda knapparna med symboler.

[ÄÄÖ]: Tryck på den för att kunna använda specialknapparna.

[Caps Lock]: Tryck på den för att växla mellan versaler och gemener.

[Shift]: Tryck på den för att skriva med versaler.

[Mellanslag]: Tryck på den för att göra ett mellanslag.

ck på dem för att flytta markören.

[Back Space]: Tryck på den för att radera tecknet före markören.

[TA BORT]: Tryck på den för att radera alla de inmatade bokstäverna.

[AVBRYT]: Tryck på den för att avbryta inmatningen av bokstäver.

[OK]: Tryck på den för att bekräfta alla de inmatade bokstäverna.

Slå till/från strömmen

I detta avsnitt förklaras hur du slår till/från strömmen och hur energisparläget fungerar. Sättet på vilket strömmen slås till varierar beroende på om den röda lampan STRÖM på kontrollpanelen är tänd eller inte.

Slå till strömmen

När den röda lampan STRÖM på kontrollpanelen inte tänds:

PRINT DATA MAIN POWER ON/OFF ENERGY SAVER

Öppna locket till huvudströmbrytaren och slå till strömmen där.

När den röda lampan STRÖM på kontrollpanelen tänds:

Tryck på knappen [STRÖM].

• Maskinen börjar att värmas upp. Meddelandet "Vänta Uppvärmning pågår" visas under uppvärmningen. Detta kan ta längre än normalt beroende på status och skick.
• Du kan använda den automatiska jobbstartfunktionen under tiden som maskinen värms upp. Läs följande guide för detaljerad information:

Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel 2: GRUNDLÄGGANDE KOPIERING" - "Kopiering"

Maskinen är klar för kopiering efter ca. 180 sekunder. Meddelandet KLAR visas.

När du slår från strömmen från maskinen ska du även se till att stänga av maskinen genom att trycka på knappen [STRÖM] på kontrollpanelen. Tryck inte endast på huvudströmbrytaren. Läs följande sida för detaljerad information:

Sid. 13 "Slå från strömmen (avstängning)" i denna bruksanvisning

När meddelandet RADERAR DATA visas

Meddelandet visas när enheten för dataöverskrivning (tillval) har installerats. Det visas direkt när strömmen slås till eller efter att maskinen har använts. Du kan använda maskinen även om meddelandet visas.

Tips

När maskinen hanteras med funktionen avdelnings- eller användarkontroll ska avdelningskoden eller användarinformationen anges först. Läs följande sida för detaljerad information:

Slå från strömmen (avstängning)

Följ nedanstående procedur när du slår från strömmen till maskinen. Kontrollera följande tre punkter före avstängningen.

• Det ska inte finnas kvar jobb i listan över utskriftsjobb.
• Ingen av lamporna UTSKRIFTSDATA (grön) och FAX MINNE RX (grön) ska blinka.

(Om maskinen stängs av när någon av dessa lampor blinkar, medför det att pågående jobb som t.ex. mottagning av fax avbryts.)

- Ingen dator ska vara uppkopplad till maskinen via ett nätverk som t.ex. TopAccess.

Obs

• Tryck inte endast på huvudströmbrytaren för att slå från strömmen när den gröna lampan PÅ/AV tänds på kontrollpanelen. Lagrade data kan annars gå förlorade eller så kan härddisken bli skadad.
• Om det pågår ett jobb när knappen [STRÖM] trycks ned på kontrollpanelen visas meddelandet "Pågående jobb kommer att raderas. År du säker på att du vill stänga av?". Om du trycker på [JA] raderas pågående jobb och maskinen stängs av. Tryck på [NEJ] om du inte vill stänga av maskinen.
• Strömmen på maskinen slås automatiskt PÅ när utskriftsdata eller faxdata tas emot eller när den inställda tiden för "Tidsinställd utskrift" nås under superviloläge.

Meddelandet "Avstängning pågår" visas en stund och sedan slås strömmen från.

När maskinen inte används under en lång tid:

Tryck på knappen [STRÖM] på kontrollpanelen för att stänga av maskinen. Kontrollera att lampan PÅ/AV (grön) är släckt, och slå sedan från strömmen med huvudströmbrytaren.

Den röda lampan STRÖM släcks när strömmen slås från med huvudströmbrytaren.

Spara energi när maskinen inte används - energisparlägen -

Maskinen har tre energisparlägen: Automatiskt energisparläge, Viloläge och Superviloläge. Nedanstående tabell visar hur du manuellt växlar mellan de olika lägena samt under vilka förhållanden maskinen sätts i eller återställs från varje läge.

Energisparlägen	Procedur för att växla läge	Förhållanden som medför att maskinen sätts i läget	Maskinens status	Förhållanden som gör att maskinen återställs från läget
Automatiskt energisparläge	När en viss tid *1 har förflutit sedan maskinen användes senast.	—	Meddelandet "Energisparläge - Tryck på START" visas på touchpanelen.	När en knapp på kontrollpanelen *2 trycks ned eller när utskrifts- eller faxdata tas emot.
Viloläge	När knappen [ENERGISPAR]*3 trycks ned eller när en viss tid *4 har förflutit sedan maskinen användes senast.	När ett speciellt tillval *5 har installerats eller ett speciellt protokoll *6 är aktiverat.	Touchpanelens display släcks och den gröna knappen [ENERGISPAR] tänds.	Samma som för det automatiska energisparläget.
Superviloläge	När knappen [ENERGISPAR]*3 eller knappen [STRÖM]*7trycks ned, eller när en viss tid *4har förflutit sedan maskinen användes senast.	När ett speciellt tillval *5 inte har installerats eller ett speciellt protokoll *6 är avaktiverat.	Endast den röda lampan STRÖM tänds.	När knappen [STRÖM] trycks ned, när utskriftsdata *8 eller faxdata tas emot via ett fast LAN eller när tidpunkten som har ställts in för Tidsinställd utskrift har nätts.

*1 Standardvärdet som är inställt vid fabrikens leverans är 1 minut.
*2 Någon av knapparna [START], [ENERGISPAR], [KOPIERING], [e-FILING], [SCANNING], [UTSKRIFT] och [FAX].
*3 Knappen [ENERGISPAR] på kontrollpanelen.
*4 Standardvärdet som är inställt vid fabrikens leverans är 1 minut (standardvärdet inställt vid fabrikens leverans av europeisk version är 20 minuter).
*5 Något av tillvalen trådlös LAN-modul och e-BRIDGE ID Gate.
*6 Något av protokollen IPX, AppleTalk och andra protokoll. När IPsec-funktionen är aktiverad försätts maskinen i viloläge. Läs följande guide för detaljerad information:
TopAccess Guide (PDF): "Chapter 8: [Administration] Tab Page - "[Setup] Item list"
*7 Även om du trycker på [Ström]-knappen kanske maskinen inte försättas i Superviloläge och strömmen kanske stängas av, beroende på maskinens tillstånd. För information om under vilka förhållanden maskinen försätts i Superviloläge, se följande handbok: TopAccess Guide (PDF): "Chapter 8: [Administration] Tab Page - "[Setup] Item list"
*8 När ett pappersutmatningsalternativ, som finishern, inte inte är installerad, återgår maskinen till superviloläget omedelbart efter att utskriftsdata har matats ut.

Läs följande guide för information om hur du ändrar den inställda tiden för växling till vardera läge:

Administratörshandbok (PDF): "Kapitel 2: INSTÄLLNINGSALTERNATIV (ADMIN)" - "ALLMÄNT"

Obs

För den europeiska versionen

Kontakta din servicetekniker för att ändra standardinställningen.

När den inställda tiden för växling till det automatiska energisparläget är identisk med den inställda tiden för växling till viloläget eller superviloläget, sätts maskinen i viloläget eller superviloläget när den inställda tiden har förflutit.

Obs

Om ett original är placerat på dokumentglaset under energisparläget så kan inte dess storlek upptäckas ens när utrustningen återställs från det här läget. Efter att ha tryckt på knappen [START] eller [STRÖM] för att återhämta maskinen från läget, och när när "KLAR" visas i grundmenyn för kopieringsfunktioner placerar du det på glaset igen.

Placering av papper och original

I detta avsnitt förklaras det hur papper och original ska placeras. Felaktig placering kan orsaka sneda bilder eller pappersstopp. Följ nedanstående procedur.

Placering av papper

1 ② ①

Dra ut kassetten och lossa spärren.

Ställ in bakkantsstödet så att det stämmer överens med pappersformatet.

4 ① ②

Ställ in sidostöden så att de stämmer överens med pappersformatet.

5 ① ②

Lås stöden och skjut in kassetten.

! OBSERVERA

Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen

Du kan bli skadad.

Obs

Försäkra dig om att pappersbuntens höjd inte överstiger MAX-linjen som anges på pappersstöden.

Tips

Läs följande sida för godkänt papper:

Sid. 69 "Specifikationer för maskinen" i denna bruksanvisning

Lyft upp den automatiska dokumentmataren med vändfunktion.

2 X1 - X2 Y1 Y2 Book

Placera originalet med texten nedåt på dokumentglaset och placera det i linje med dokumentglasets vänstra, bakre hörn.

3

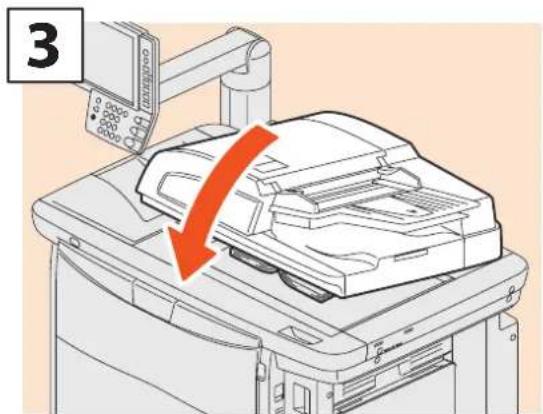

Sänk försiktigt ned den automatiska dokumentmataren med vändfunktion.

! OBSERVERA

Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det.

Du kan skada dig om glaset går sönder.

Automatisk dokumentmatare med vändfunktion

Placera originalen med framsidan vänd uppåt i facket för originalmatning.

Placera sidostöden i linje med originalets långsidor.

Tips

- Du måste välja originalformat själv vid placering av följande original vilkas format inte kan kännas av på korrekt sätt:

• Mycket genomskinliga original (t.ex. OH-film, kalkerpapper).
• Helt mörka original eller original med mörka kanter.
• Original med icke-standardformat (t.ex. tidningar, tidskrifter).

Bruksanvisning för kopieringsfunktioner (PDF): Kapitel 3: GRUNDLÄGGANDE KOPIERINGSFUNKTIONER - "Pappersval"

- När original med blandade format placeras på den automatiska dokumentmataren med vändfunktion (tillval) ska du ställa in sidostöden för det bredaste originalet och placera originalen i linje med det främre sidostödet.

Installation av klientmjukvara

Nedan beskrivs hur du går tillväga för att installera klientmjukvara som t.ex. skrivardrivrutinen från DVD-skivan med klientprogram/användardokument som medföljer maskinen.

Rekommenderad installation

Den rekommenderade klientmjukvaran som t.ex. skrivardrivrutinen kan installeras med ett enda moment.

1

1 Slå till strömmen och kontrollera att meddelandet "KLAR" visas på touchpanelen. [1] Sid. 12 "Slå på/av strömmen" i denna bruksanvisning

2 Sätt i DVD-skivan med klientprogram/användardokument i DVD-enheten på en Windows-dator.

Tips

För att installera klientmjukvaran ska du logga in på Windows med ett användarkonto vilket gör att du aktiverar installationen i form av Administratör.

3 Välj [Jag godkänner villkoren i licensavtalet.] och klicka på [Nästa].

4 Klicka på [Rekommenderad].

5 Klicka på [Installera].

6 En lista över hittade skrivare visas. Välj sedan ① denna maskin i listan och ② klicka på [OK].

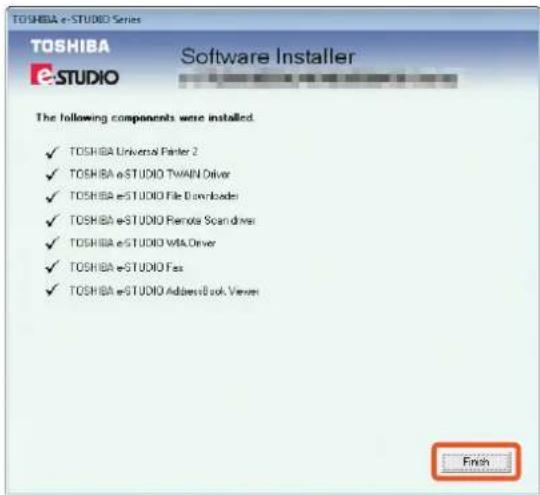

7 Tryck på [Finish] när installationen är klar.

- Läs följande sida för detaljerad information om DVD-skivan med klientprogram/användardokument:

Sid. 61 "DVD-skiva med klientprogram/ användardokument" i denna bruksanvisning

- Läs följande guide för detaljerad information om den rekommenderade installationen:

Software Installation Guide (PDF): "Chapter 2: RECOMMENDED INSTALLATION"

8 Klicka på [Avsluta] och sedan på [Ja] för att avsluta installationen.

Inställning av skrivardrivrutinen

Innan du kan använda skrivardrivrutinen måste du konfigurera tillvalen som är installerade i maskinen.

1 Välj [Enheter och skrivare] i menyn [Start].
2 Välj TOSHIBA multifunktionsskrivare 2, högerklicka och klicka sedan på [Skrivaregenskaper].
3 Tillvalens konfigurationsdata kan erhållas automatiskt genom att öppna fliken [Device Settings].

4 Klicka på [OK]. Inställningen är klar.

Grundläggande kopiering....20

Grundläggande faxanvändning 24

Grundläggande scanning 28

Grundläggande e-Filing 30

Grundläggande utskrift 32

Användning av grundmeny 34

Grundläggande kopiering

Nedan beskrivs de grundläggande kopieringsfunktionerna som t.ex. kopiering med förstoring och förminskning, dubbelsidig kopiering och kopiering med lösbladsmatning.

Kopiering

1 Tryck på knappen [KOPIERING] på kontrollpanelen.

ENERGY MOUNT MENU COPY 50 SCAN PRINT FAX MEMORY FX Add

3 Välj kopieringsfunktioner efter behov.

KOPERING LAGRIC INITIAL MILLAR AUTO A4 A3 A4-R B4 STRAWING UPBACK APS GRANERY REDIGRA SLOVERY FULLING SAVE ALTERING EFTER BEHANDING TAX PUTO DRUBEL SONG ORIGINAL LAGE AUTO TESTNORA ABBSTATUS

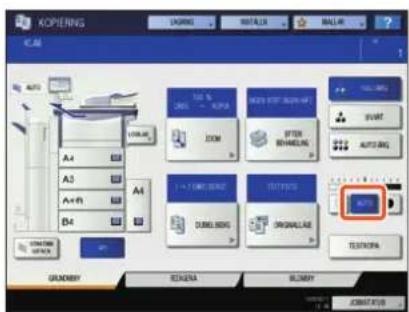

Tips

Du kan växla färgläge. Det finns tre färglägen, enligt bilden nedan.

FULLFÄRG: Alla original kopieras i fullfärg. (Standard)

SVART: Alla original kopieras i svart/vitt.

AUTOFÄRG: Maskinen avgör automatiskt typen av färg på originalen. Original i färg kopieras i fullfärg och svart/vita original kopieras i svart/vitt.

4 ① Mata in önskat antal kopior och tryck sedan ② på knappen [START] på kontrollpanelen. Kopieringen startar.

USER FUNCTION INTERRUPT COUNTER 1 2 3 4 5 6 7 8 9 * 0 # FUNCTION CLEAR STOP START LEAR C PRINT FAX MINISSIONS ALL 1 2

Tips

• Tryck på knappen [STOPP] på kontrollpanelen och sedan på [RENSA MINNE] på touchpanelen för att avbryta kopieringen.
• Utskrifter matas ut i maskinens eller finisherns (tillval) utmatningsfack. Pilen på touchpanelen indikerar vilket fack pappret matas ut i.

Kopiering med förstoring och förminskning

1 Tryck på [ZOOM].

2 1 Välj önskat pappersformat 2 och tryck på [AMS] och sedan på 3 [OK].

2008 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Tips

Passa in originalen beroende på önskat pappersformat och riktning. Originalens format fastställs automatiskt.

Om du kopierar en omgång med original med olika format och riktning ska du trycka på [BLAND FORM].

Val av efterbehandling (sortering)

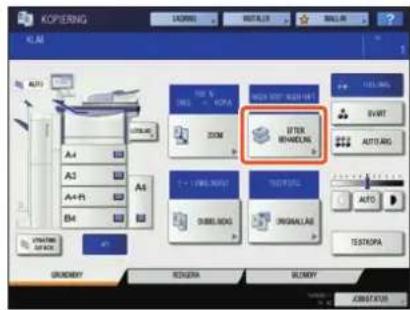

1 Tryck på [EFTERBEHANDLING].

KOPERING AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOLOWS AUTOMOOOLOWS AUTOMOOOLOWS AUTOMOOOLOWS AUTOMOOOLOWS

Tips

Sorteringsläget ställs in automatiskt när du använder den automatiska dokumentmataren med vändfunktion.

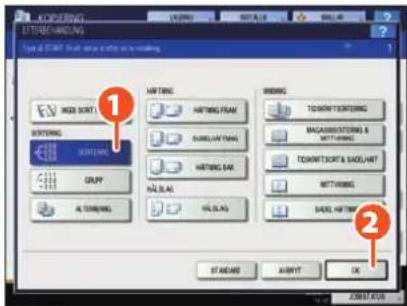

2 ① Tryck på [SORTERING] och sedan på ② [OK].

ENTER-COMING 1 ENTER SORT 1 HATBIG HATBIG FROM SARLIC HATBIG HATBIG SAB HOLBLAG HOLBLAG 2 TOMENT COTBIG MACASSISTONG & MATTAWG TOMENT SPORT & SAGLANT MATTAWG SABIL HATBIG STANDARD ADMINIST OK

Tips

- Finishern (tillval) behövs för att kunna ställa in häftning och håslagning. Läs följande sida för nödvändiga tillval:

- När t.ex. "Original 1", "Original 2" och "Original 3" kopieras i två omgångar kan de göras på följande sätt.

Inställning för dubbelsidig kopiering

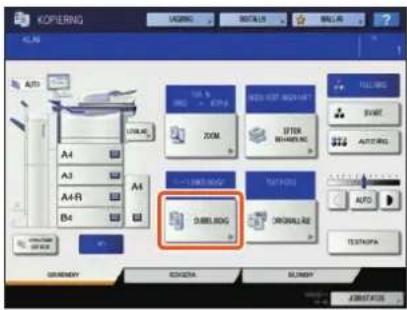

1 Tryck på [DUBBELSIDIGT]

KOPERANG AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO ZERO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO CASEMISTRY CASEMISTRY RUNSURY RUNSURY

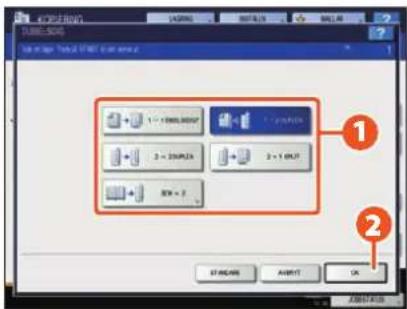

2 ① Välj önskad dubbelsidig kopiering och tryck sedan ② på [OK].

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Tips

Du kan välja mellan fem olika typer.

Du kan t.ex. välja följande inställningar.

Inställning för originalläge

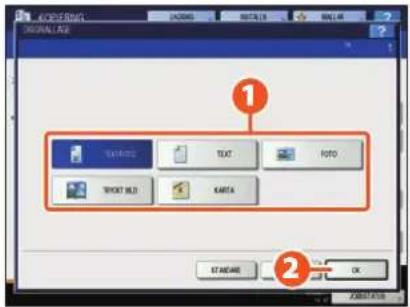

2 ① Välj önskat originalläge och tryck sedan ② på [OK].

1 2

Tips

Valbart originalläge varierar beroende på färgläge. I fullfärgsläge kan du välja mellan 5 olika typer. Du kan t.ex. välja följande inställningar.

Original med text och foton blandat:

Densitetsjustering

Du kan justera densiteten manuellt genom att trycka på antingen eller .

KOPERING AUTO A4 A3 A4+B B4 100 % 200 % 300 % 400 % 500 % 600 % 700 % 800 % 900 % 1000 % 1100 % 1200 % 1300 % 1400 % 1500 % 1600 % 1700 % 1800 % 1900 % 2000 % 2100 % 2200 % 2300 % 2400 % 2500 % 2600 % 2700 % 2800 % 2900 % 3000 % 3100 % 3200 % 3300 % 3400 % 3500 % 3600 % 3700 % 3800 % 3900 % 4000 % 4100 % 4200 % 4300 % 4400 % 4500 % 4600 % 4700 % 4800 % 4900 % 5000 % 5100 % 5200 % 5300 % 5400 % 5500 % 5600 % 5700 % 5800 % 5900 % 6000 % 6100 % 6200 % 6300 % 6400 % 6500 % 6600 % 6700 % 6800 % 6900 % 7000 % 7100 % 7200 % 7300 % 7400 % 7500 % 7600 % 7700 % 7800 % 7900 % 8000 % 8100 % 8200 % 8300 % 8400 % 8500 % 8600 % 8700 % 8800 % 8900 % 9000 % 9100 % 9200 % 9300 % 9400 % 9500 % 9600 % 9700 % 9800 % 9900 % 100 START AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO ZERO

Tips

Tryck på för att ställa in en ljusare densitet och tryck på för att ställa in en mörkare densitet.

Tryck på [AUTO] för automatisk justering av densiteten.

KOPERING KOPIERING KOPIERING KOTELIXA BALIAR AUTO VALUE A4 A3 A+0 B4 100 % DOW ZOOM METHI RICHING TORTES DIMENSIONS DUMLESSERS ONIONALIA TESTROOMS GRANERY REDAZA BLINERY JIMIKATOS

Tips

Den automatiska densitetsjusteringen är standardinställningen.

Kopiering med lösbladsmatning

1 Fyll på papper med framsidan nedåt i facket för lösbladsmatning.

MAX >PS

2 ① Tryck på knappen som motsvarar pappersformatet som är inställt för facket för lösbladsmatning och tryck på ② [OK].

RGB 100% A4 20% 50% 100% 200% 400% ORIGINAL A4 A3 B4 A5 AAC BLACK FORM KUPA A4 A3 B4 A5 AAC KUPA A4 KUPA 1 2 OK FAMEROTY POTZON STANDARD

Tips

Tryck på [PAPPERSTYP] om du har fyllt på annat papper än vanligt papper i facet för lösbladsmatning.

3 Tryck på knappen [START]. Kopiering med lösbladsmatning startar.

FUNCTIONS 1 2 3 TERRUPT 4 5 6 QUINTER 7 8 9 EOB * 0 # C ACCESS FUNCTION CLEAR FC STOP START

Grundläggande faxanvändning

De grundläggande procedurerna för att sända ett fax (faxenheten är tillval), som t.ex. ange faxnumren i adressboken eller ställa in överföringsvillkoren, är enligt följande.

Sända ett fax

1 Tryck på knappen [FAX] på kontrollpanelen.

ENERGY MEVER MENU COPY FLING SCAN PRINT FAX OK

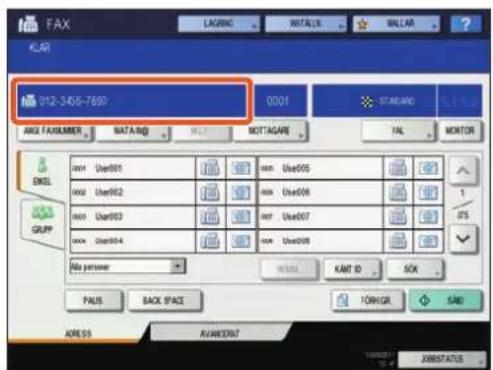

3 Mata in mottagarens faxnummer genom att trycka på [ANGE FAXNR] på touchpanelen eller med sifferknapparna på kontrollpanelen.

FAX LAGRIC INSTALL BELLAR KLAR 012-3456-7890 0001 STANDARD ANS FAUSUMBER MATA-MG MATTAGARE TAL MONITOR 0001 User001 0002 User002 0003 User003 0004 User004 All person: KANT ID SOK PAUS BACK SPACE TORRGR SARD ADDRESS AVANCEAT ABSTRACTS ABSSTATUS

Tips

Om du råkar mata in fel faxnummer trycker du på [BACK SPACE] på touchpanelen för att radera en siffra åt gången. Du kan även trycka på knappen [NOLLSTÄLL] på kontrollpanelen eller [NOLLSTÄLL] på touchpanelen för att radera alla de inmatade siffrorna.

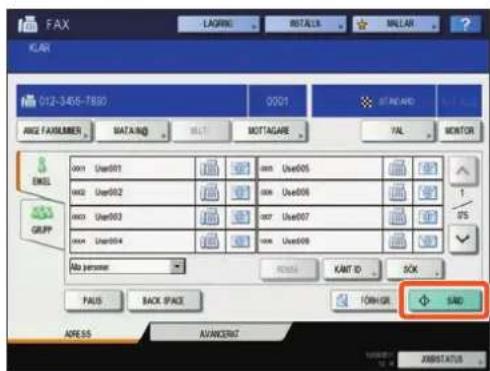

4 Tryck på [SÄND] på touchpanelen. Faxet börjar att sändas.

Alternativt kan du trycka på knappen [START] på kontrollpanelen för att sända ett fax.

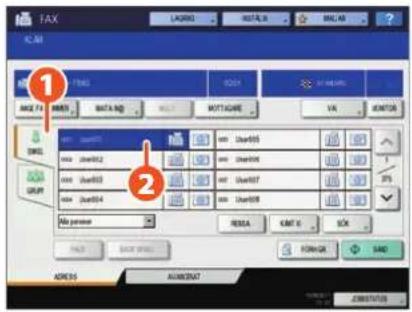

① Tryck på fliken [ENKEL] för att visa adresslistan och ② tryck på mottagarens faxikon.

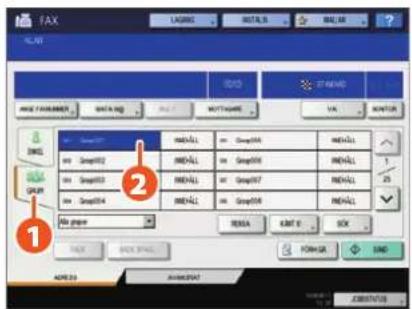

① Tryck på fliken [GRUPP] för att visa grupplistan och tryck på ② gruppnamnet.

• Du kan ange upp till 400 mottagare (enskilda och grupper).
• Tryck på den valda mottagaren en gång till för att radera den.

Välj mottagaren som du vill radera och tryck sedan på [TA BORT].

Inställning av överföringsvillkor

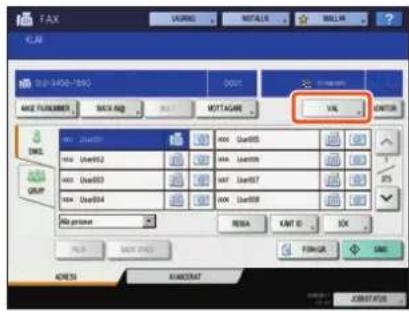

1 Tryck på [VAL].

FAX DATA: 050-780 ADD ADD FLOWER BACK NO. MOTTAGE VAL ENTER SNS QUIP USE#1 USE#2 USE#3 USE#4 USE#5 USE#6 USE#7 USE#8 USE#9 USE#10 USE#11 USE#12 USE#13 USE#14 USE#15 USE#16 USE#17 USE#18 USE#19 USE#20 USE#21 USE#22 USE#23 USE#24 USE#25 USE#26 USE#27 USE#28 USE#29 USE#30 USE#31 USE#32 USE#33 USE#34 USE#35 USE#36 USE#37 USE#38 USE#39 USE#40 USE#41 USE#42 USE#43 USE#44 USE#45 USE#46 USE#47 USE#48 USE#49 USE#50 USE#51 USE#52 USE#53 USE#54 USE#55 USE#56 USE#57 USE#58 USE#59 USE#60 USE#61 USE#62 USE#63 USE#64 USE#65 USE#66 USE#67 USE#68 USE#69 USE#70 USE#71 USE#72 USE#73 USE#74 USE#75 USE#76 USE#77 USE#78 USE#79 USE#80 USE#81 USE#82 USE#83 USE#84 USE#85 USE#86 USE#87 USE#88 USE#89 USE#90 USE#91 USE#92 USE#93 USE#94 USE#95 USE#96 USE#97 USE#98 USE#99 USE#100

2 Skärmbilden för inställning av överföringsvillkor visas. Tryck på eller för att växla mellan sidorna.

EXPIORING ST MAGE FIN 0-FM TITLE ITEM TO ORDER TA. EXPIORING TITLE ORDER TA. AVRIT OK ST MAGE AVRIT OK EXPIORING TITLE ST MAGE AVRIT OK ST MAGE AVRIT OK EXPIORING TITLE ST MAGE AVRIT OK ST MAGE AVRIT OK EXPIORING TITLE ST MAGE AVRIT OK ST MAGE AVRIT OK

Tips

UPPLÖSNING: Ställ in upplösningen med hänsyn tagen till originalets skärpa.

ORIGINALFORMAT: Ställ in originalets scanningsstorlek.

3 Tryck på [OK] när alla poster har ställts in.

Radering av reserverade överföringar

1 Tryck på [JOBBSTATUS].

FAX VALUES BASILS BALANCE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE EFFECTIVE

2 ① Tryck på [FAX], ② välj den reserverade överföringen som du vill radera och ③ tryck på [TA BORT].

JOBSTATUS 1 2 3 TITLE RESERVATIVES OK LOGAR FORMING TIMER JOBSTATUS

3 Tryck på [TA BORT] på bekräftelseskärmen. Den reserverade överföringen raderas.

Kontroll av kommunikationsstatus (logg)

1 Tryck på [JOBBSTATUS].

FAX LADLINE NOT A: 15 MALL KAL ANS FLOWER DATA REG WATTAGARE VUL ONION USD GBP USD USD01 USD USD02 USD USD03 USD USD04 USD USD05 USD USD06 USD USD07 USD USD08 USD USD09 Bloomberg AMT O EX ADDN AMERIDAY JANET K123

2 ① Välj fliken [LOGGAR] och tryck ② sedan på [SÄND].

Tips

Tryck på [MOTTAGN.] för att kontrollera faxmottagningsloggen.

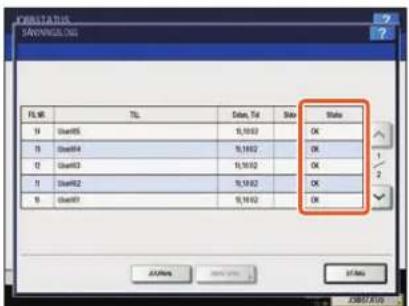

3 Listan över kommunikationsstatus visas. Om [OK] anges under "Status", har överföringen lyckats.

Välj posten i sändnings- eller mottagningsloggen för att registrera mottagare i adressboken från sändnings-/mottagningsloggens skärmbild och tryck sedan på [INMATNING].

1 Tryck på knappen [ANVÄNDARFUNKTIONER] på kontrollpanelen och sedan på [ADRESS] på touchpanelen.

ANVÄNDARFUNKTIONER ALIMENT KOPOR FAX SCAN E-FLNG LISTOR ADDRESS ADDRESS HARTA E-BAIL UTSINFT STAG AVÄNDARF NATURE ADMIN JOBSTATUS

2 ① Tryck på en ledig knapp för att skapa en ny mottagare och ② tryck på [INMATNING].

3 ① Tryck på varje knapp på touchpanelen för att mata in följande uppgifter om mottagaren. ② Tryck på [OK] för att registrera mottagaren.

ANSUE AND LISTING TABLE ADDRESS REGISTRATION FORMA E-ALL [e-mail] FORMA TAS M. TAS12-007 AVE systembook Data APPROD: OK OK AMOUNT

Grundläggande scanning

Nedan beskrivs hur du går tillväga för att lagra scannade data i en delad mapp och sedan lagra dessa data på en Windows-dator.

Lagra scannade data i en delad mapp

1 Tryck på knappen [SCANNING] på kontrollpanelen.

ENERGY SWEET MPNU COPY +FL ING SCAN FAX MEMORY FX FX

2 Placera originalet(n).

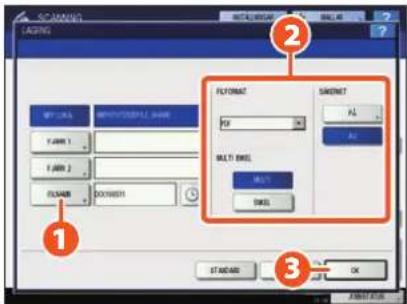

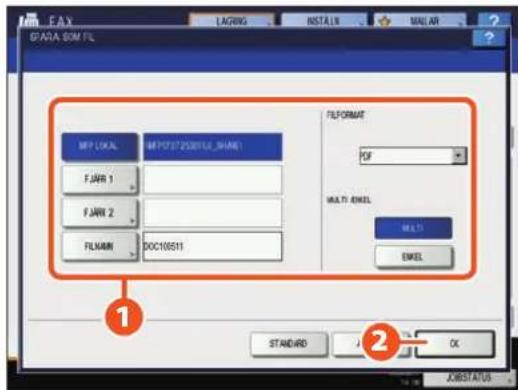

4 ① Ställ in [FILNAMN], ② FILFORMAT osv. och ③ tryck på [OK].

5 Ändra scanningsinställningarna vid behov.

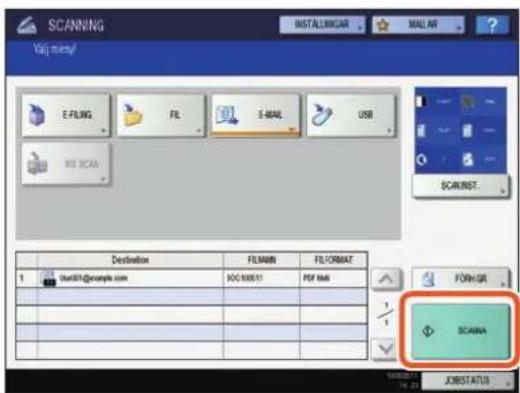

6 Tryck på [SCANNA] på touchpanelen. Scanningen startar.

Lagra scannade data i en delad mapp på en Windows-dator

1 Starta Windows Explorer.

2 Ange namnet på den delade mappen där maskinens IP-adress och scannade data lagras i adressfältet i följande format och tryck sedan på [OK].

Format: \[maskinens IP-adress] \file_share

t.ex. Om maskinens IP-adress är 172.10.10.110 ska du ange\172.10.10.110\file_share i adressfältet för Windows Explorer.

• Kontakta nätverksadministratören angående maskinens IP-adress.
• Det kan vara praktiskt att skapa en genväg till mappen "file_share"eftersom steg 2 då kan uteslutas.

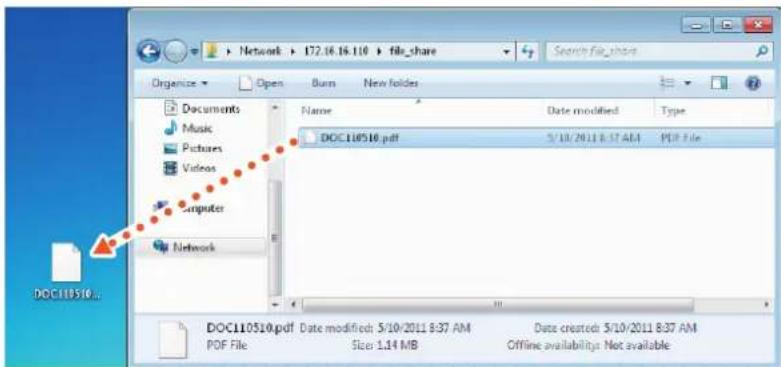

3 Lagra scannade data i en Windows-dator.

Scannade data som lagras i den delade mappen raderas som standard automatiskt efter 30 dagar. Se till att du lagrar dem på en Windows-dator innan dess.

Grundläggande e-Filing

e-Filing är en funktion som lagrar dokument på maskinens härddisk och som kan skrivas ut vid behov.

Lagring av dokument

Originalen lagras som e-Filing-dokument på maskinen.

1 Tryck på knappen [KOPIERING] på kontrollpanelen.

ENERGY MAYER MENU COPY 每 SCAN PRINT FAX WARNING IN ONE

3 ① Tryck på [LAGRING] och ② på [SPARA TILL E-FILING] på touchpanelen.

KOPERING 1 2 OPEN TO HOME OPEN A PARA BACKUP BOX BY: BANKS PAYERS: COPYRIGHT 00:00:00 STANDARD AUTO CUSTOMER

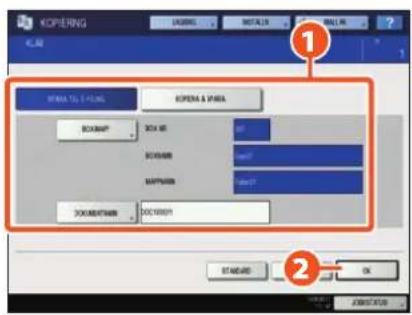

4 ① Ange mappen som du vill lagra och dokumentnamnet och ② tryck på [OK].

KOPERING 1 OPEN TO E FLOW OPEN A FLOW BOXUP BOX UP BOXAND BOXF& BOXFIND BOXFIND STANDARD OK 2

Tips

När meddelandet "Vill du skriva ut detta dokument?" visas ska du trycka på [JA] om du vill göra detta och då lagras också dokumentet.

5 Tryck på knappen [START] på kontrollpanelen för att lagra dokumenten.

Tips

Du kan lagra dokument inte bara genom att kopiera dem utan även genom att scanna dem eller använda skrivardrivrutinen. Läs följande guider för detaljerad information:

Utskriften av dokument som finns lagrade i e-Filing går till på följande sätt.

1 Tryck på knappen [e-FILING] på kontrollpanelen.

ENERGY SVER MEN COPY A-FLNG PRINT PAX MEMORY-02 JFK

2 Välj mappen på touchpanelen som innehåller det dokument som du vill skriva ut.

3 ① Välj dokumentet som du vill skriva ut och ② tryck på [UTSKRIFT]. Utskriften startar.

E-FILING 001 User01 Folder01 DOCUMENTS Date, Tid Paper Side 1 2 TUSANA TA BOST NOT SLK TEXT/START OPNA IT BOWT ITBOWT POSTALING POSTALING ZEBSTATUS

Tips

Vårde dokument kan förhandsgranskas i miniatyrbildsformat.

Valda dokument kan raderas från e-Filing.

Detta innebär att du kan göra utskriftsinställningar som t.ex. välja dubbelsidig utskrift eller lägga till sidnummer.

Specificerade sidor i dokumentet kan skrivas ut för kontroll.

Grundläggande utskrift

Grundläggande användning av skrivarfunktionen ser ut på följande sätt. Detta gäller utskrift från en Windows-dator med en drivrutin för multifunktionsskrivare 2, som måste installeras i förväg.

1 Välj [Utskrift] i programmenyn [Arkiv].

2 ① Välj maskinens skrivardrivrutin och ② klicka på [Inställningar] ([Egenskaper]).

3 Välj utskriftsalternativ och klicka på [OK].

Läs följande guide för information om hur du installerar skrivardrivrutinen i en Windows-dator:

Software Installation Guide (PDF): "Chapter 3: INSTALLING PRINTER DRIVERS FOR WINDOWS" Läs följande guide för information om hur du installerar skrivardrivrutinen i en Macintosh-dator:

Software Installation Guide (PDF): "Chapter 4: INSTALLING PRINTER DRIVERS FOR MACINTOSH"

Inställning av drivrutin för multifunktionsskrivare 2

Klicka på fliken [Efterbehandling] i skrivardrivrutinens dialogruta Egenskaper. Om finishern (tillval) är installerad kan du välja Häfta eller Hålslä.

Tips

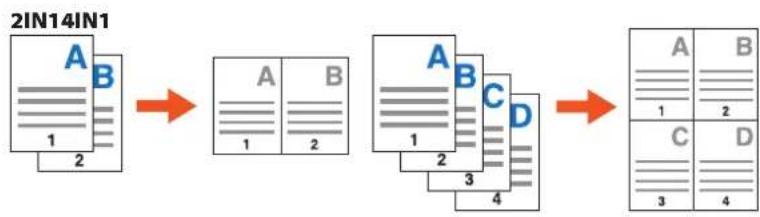

Välj ANTAL SIDOR PER ARK för att skriva ut flera sidor på ett enda ark. Sidorna förminskas automatiskt så att de får plats på det valda pappersformatet och skrivs ut.

Inställning av bildkvalitet

Klicka på fliken [Bildkvalitet] i skrivardrivrutinens dialogruta Egenskaper.

Utskrift av teckensträngar eller bilder på pappersbakgrunden

Klicka på fliken [Effekter] i skrivardrivrutinens dialogruta.

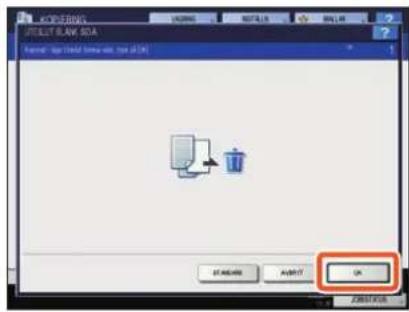

Inställning av uteslut tomma sidor

Klicka på fliken [Annat] i skrivardrivrutinens dialogruta Egenskaper.

Utskrift med mallar

Klicka på fliken [Mallar] i skrivardrivrutinens dialogruta Egenskaper.

Användning av grundmeny

Tryck på knappen [MENY] på kontrollpanelen för att använda mallar och kontrollera utskriftsräkneverket.

Logga in och tryck på knappen [MENY] på kontrollpanelen när funktionen användarkontroll har aktiverats. Menyfönstret för en inloggad användare visas.

Du kan registrera mallar som används ofta, en mallgrupp eller en genväg till modulen med externt gränssnitt (GS-1020, tillval). En genväg kan även registreras eller raderas i läge TopAccess. Läs följande guide för detaljerad information:

TopAccess Guide (PDF): "Chapter 9: [My Account] Tab Page"

MENY Username001 2x1 5-5 ACS Std 5 Test ACS 300 POLDER FILEUSB 1 4 6 WARNING ARE ALLIWI ÄTRKALLA REGISTRING 219 423 11:57 3

1. Område för visning av användarnamn

Här visas namnet på användaren som loggar in.

2. Knappen [EXTENSION]

Den aktiveras när modulen med externt gränssnitt (GS-1020, tillval) har installerats. Kontakta din servicetekniker för mer information.

3. Område för visning av rolldata

Här visas tillgängliga rolldata för en inloggad användare.

4. Räkneverk för totalt antal utskrifter

Här visas räkneverket för totalt antal utskrifter för användaren som loggar in. Antalet utskrifter som går att göra visas beroende på maskinens inställningar.

5. Knappen [ANVÄNDARE]

Här visas den genväg som kan användas av den användare som loggar in.

6. Knappen [ALLMÄN]

Här visas genvägen som alla användare kan använda.

7. Område för visning av genväg

Här visas genvägen som har registrerats i menyfönstret.

Obs

Markeringen eller visas på ikonerna i området för visning av rolldata beroende på vilken behörighet användaren har. Funktionerna med markeringen går inte att använda. Vissa funktioner med markeringen går inte att använda.

Tips

- Du kan skapa en mall med flera funktioner som används ofta så att du kan använda dem när du vill. På så sätt behöver du inte utföra komplicerade inställningar varje gång. Mallar kan användas för kopiering och scanning samt för att skicka fax. Läs följande guider för detaljerad information:

Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel 6: MALLAR"

- När funktionen användarkontroll inte används visas den publika mallgruppen och räkneverket för totalt antal utskrifter.

- [ANVÄNDARE] och [ALLMÄN] visas när funktionen användarkontroll är aktiverad.

Kapitel 3 UNDERHÅLL

Byte av tonerkassett 36

Byte av resttonerbehållare ....37

Byte av klammerkassett....38

Normal rengöring 40

Byte av tonerkassett

Byt ut tonerkassetten enligt följande procedurer när meddelandet "Byt tonerkassett ***" visas på touchpanelen.

1

Öppna frontluckan.

Dra ut förseglingen längs kassetten i pilens riktning.

Ta bort färgtonerkassetten som du vill byta ut.

Skaka den nya tonerkassetten kraftigt med etiketten vänd nedåt för att lossa tonern inuti.

Försök aldrig att tända eld på tonerkassetter.

Kassera gamla tonerkassetter och resttonerbehållare i enlighet med lokal lagstiftning.

Byte av resttonerbehållare

Byt ut resttonerbehållaren enligt följande procedur när meddelandet "Kassera använd tonerkassett" visas på touchpanelen.

1 ① ② ③

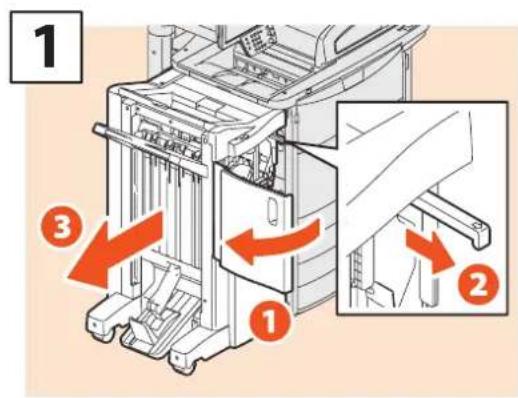

Öppna frontluckan, dra i ratten för att läsa upp finishern och separera den sedan från maskinen.

4 ① ②

Sätt in en ny resttonerbehållare och stäng dess lucka.

2 ① ② ③

Öppna resttonerbehållaren och ta ut den.

5 ② ①

Stäng finisherns frontlucka och anslut finishern till maskinen.

3 ② ①

Skruva på locket på resttonerbehållarens öppning.

Obs

Ratten i steg 1 finns innanför luckan till håslagsenheten om sådan är installerad.

! WARNING

Försök aldrig att tända eld på resttonerbehållare.

Kassera gamla tonerkassetter och resttonerbehållare i enlighet med lokal lagstiftning.

Byte av klammerkassett

Byt ut klammerkassetten enligt följande procedurer när meddelandet "Fyll på häftklammer" visas på touchpanelen.

Finisherns häftningsenhet (MJ-1103/MJ-1104)

Öppna frontluckan till finishern.

Installera ett nytt klammermagasin i klammerkassetten.

2

Ta bort klammerkassetten.

5

Installera klammerkassetten.

Stäng finisherns frontlucka.

Sadelhäftningsenheten i finishern med sadelhäftning (MJ-1104)

1 ① ②

Öppna frontluckan till finishern och dra sedan ut sadelhäftningsenheten.

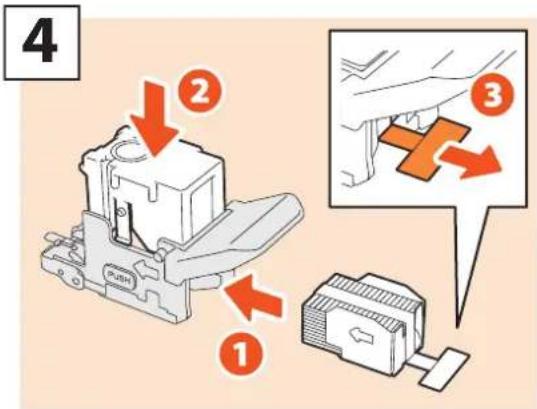

4 ① ② ③

Installera ett nytt klammermagasin i klammerkassetten och dra bort förseglingen som omsluter klammerna.

Ta ut två tomma klammerkassetter.

Installera två nya klammerkassetter.

För in sadelhäftningsenheten i finishern. Stäng sedan frontluckan till finishern.

Normal rengöring

Problem med dålig utskriftskvalitet som t.ex. ojämna och fläckiga bilder kan åtgärdas genom en enkel rengöring. I detta avsnitt förklaras rengöringsmetoderna för maskinen.

Rengöring av scanningsområdet, dokumentglaset, stödet och dokumentlockets undersida

Vi rekommenderar att du rengör följande delar varje vecka så att originalen går att scanna utan att de blir smutsiga. Var försiktig så att du inte repar delarna som du rengör.

Obs

• Var försiktig så att du inte repar delarna när du rengör dem.
• Använd inte organiska lösningsmedel som t.ex. förtunningsmedel eller bensin för att rengöra maskinens yta.
• Det kan göra att ytan slår sig eller blir missfärgad.
• Följ instruktionerna när du använder en kemiskt behandlad rengöringssvamp för att rengöra ytan.

1. Scanningsområde (yta på det långa rektangulära glaset)/ 2. Dokumentglas

Torka av det med rengöringsduken som medföljer eller en mjuk och torr trasa. Om det fortfarande finns kvar fläckar skall du torka rent med en mjuk trasa som har fuktats med vatten och sedan kramats ur ordentligt.

Använd inga andra vätskor (som t.ex. alkohol, organiska lösningsmedel eller milda rengöringsmedel) utan endast vatten.

3. Stöd / 4. Dokumentlockets undersida

Rengör ytan på följande sätt beroende på graden av nedsmutsning.

• Rengör den med en mjuk trasa.
• Rengör den med en mjuk trasa som har fuktats lätt med vatten.
• Rengör den med en mjuk trasa som har fuktats lätt med alkohol och torka sedan torrt med en torr trasa.
• Rengör den med en mjuk trasa som har fuktats lätt med utspätt milt rengöringsmedel och torka sedan torrt med en torr trasa.

Kapitel 4 FELSÖKNING

Felsökning 42

Vanliga frågor 45

Felsökning

När problem som pappersmatningsfel uppstår, se följande förklaring eller läs Handbok för felsökning (PDF) enligt sid. 42 "Hänvisningar till Handbok för felsökning" i denna bruksanvisning.

Om Handbok för felsökning

I denna Handbok för felsökning (PDF) beskrivs orsaker till problem och hur felsökningen går till om det uppstår problem när du använder maskinen.

Hänvisningar till Handbok för felsökning

Kapitel Rubrik Avsnitt
Kapitel 1 FELSÖKNING FÖR HÄRDVARAN		När denna skärmbild visas
		Meddelanden som visas på touchpanelen
		Hur du åtgärdar ett pappersstopp
		Hur du åtgärdar ett häftklammerstopp
		Byte av en tonerkassett
		Byte av resttonerbehållare
		Päfyllning av häftklammer
		Rengöring av håslagsenhetens behållare för håslagsrester
Kapitel 2 FELSÖKNING FÖR KOPIERING Kopieringsproblem
Kapitel 3 FELSÖKNING FÖR UTSKRIFT		Utskriftsproblem
		Problem med skrivardrivrutiner
		Problem med nätverksanslutningen
		Klientproblem
		Hårdvaruproblem
Kapitel 4 FELSÖKNING FÖR SCANNING Scanningsproblem
Kapitel 5 FELSÖKNING FÖR e-Filing Problem med det webbaserade programmet e-Filing
Kapitel 6 FELSÖKNING FÖR NÄTVERKSANSLUTNINGAR		Lokalisering av maskinen i nätverket
		Problem med LDAP-sökning och autentisering
		Utskriftsproblem (nätverksrelaterade)
		Problem med nätverksfaxdrivrutinen (N/W-Fax)
		Problem med autentisering för klientmjukvara
Kapitel 7	KONTROLL AV MASKINENS STATUS MED TopAccess	Ikoner för hårdvarans status under fliken [Enhet] i TopAccess
		Felmeddelanden
		Felkoder
Kapitel 8 NÄR	DET ÄR NÅGOT FEL PÅ MASKINEN	När du tror att det är något fel på maskinen
		Rutinunderhåll

Felkoder

Tryck på [JOBBSTATUS] och fliken [LOGGAR] på touchpanelen för att visa menyn LOGGAR. Jobbhistorik och felkoder visas i menyn LOGGAR. Läs följande guide för detaljerad information om felkoderna:

☐ Handbok för felsökning (PDF): "Kapitel 7: KONTROLL AV MASKINENS STATUS MED TopAccess" - "Felkoder"

USERSTATUS LOGRIFTLOGG User Name Dotion, Tid Paper Subr SET -- 10,14:12 A4 1 3 -- 10,11:08 A4 3 1 -- 10,11:03 A4 1 3 -- 10,10:34 A4-R 2 1 -- 10,14:00 A4-R 1 3 -- 10,13:59 A4-R 1 2 -- 10,13:59 A4 3 1 : 4011 STAGS 2003/01/06

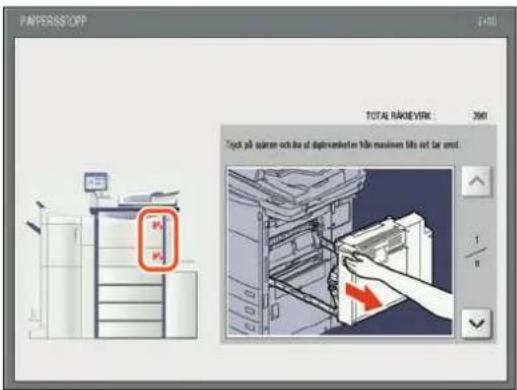

Symboler och meddelanden som visas på touchpanelen

Symboler eller meddelanden kan visas på touchpanelen i samband med pappersstopp.

Läs följande guide för detaljerad information om symboler för papperstopp:

Handbok för felsökning (PDF): "Kapitel 1: FELSÖKNING FÖR HÄRDVARAN" - "Hur du åtgärdar ett pappersstopp"

Läs följande guide för detaljerad information om meddelandena på touchpanelen:

Handbok för felsökning (PDF): "Kapitel 1: FELSÖKNING FÖR HÄRDVARAN" - "Meddelanden som visas på touchpanelen"

PAPERSSTOPP TOTAL RANKESVERK : 300% Tryck på ärser och die af diptivementer förke maximum föls akt for omst. T B

Om pappersstopp inträffar

Läs anvisningarna som visas på touchpanelens display eller läs följande guide om papperstopp inträffar:

Handbok för felsökning (PDF): "Kapitel 1: FELSÖKNING FÖR HÄRDVARAN" - "Hur du åtgärdar ett pappersstopp"

Maskinens luckor

Pilarna i följande bilder indikerar de luckor på maskinen som går att öppna om det inträffar ett pappersstopp.

Pilarna i följande bilder indikerar de luckor på tillvalen som går att öppna om det inträffar ett pappersstopp.

Användning av hjälpfunktioner

Om du trycker på uppe till höger på touchpanelen visas förklaringar för funktioner och knappar på displayen.

Om du trycker på 📄 nere till vänster i Hjälp-menyn visas extra information om funktionerna.

KOPERING LÄRING NISTÄLN MAILAR Specifiering av olika kopieringsfunktioner MARGINALJUST Skupar en körningsmargnad gossen aft förslåte bilänät tölger, ständer, spålt eller vedikt KANT RAJERING Rainer karten på en kupar om er mobt skappa opptäker på den STANG

Vanliga frågor

I detta avsnitt beskrivs några av de vanligaste frågor vi får från våra kunder. Om du har något problem läser du först här.

Om kopiering

Kan jag kopiera original i olika format samtidigt?

Ja. Med hjälp av den automatiska dokumentmataren kan du kopiera fler än ett original i olika format som till exempel A4 eller B4 på en gång.

Originalformat som kan kopieras på en gång är följande:

Nordamerika: LD, LG, LT, LT-R, COMP

Format som används utanför Nordamerika: A3, A4, A4-R, B4, B5, FOLIO

1. Fyll på papper i kassetten. Om du vill kopiera på papper av samma format som originalen placerar du motsvarande pappersformat i de olika kassetterna.
2. Justera sidostöden efter det bredaste originalet. Placera sedan originalen och anpassa dem i linje med det främre sidostödet.

A4-R B4

1. Tryck på [ZOOM] på touchpanelen.

2. Tryck på [BLAND. FORM.] på touchpanelen.

3. Om du vill kopiera alla original på papper av samma format trycker du på [AMS] (automatiskt val av förstoring).

4. Tryck på [OK] på touchpanelen för att återgå till grundmenyn för kopieringsfunktioner.

5. Tryck på en symbol på touchpanelen som motsvarar kassetten där önskat pappersformat finns.

Tryck på [APS] (automatiskt pappersval) på touchpanelen.

1. Tryck på knappen [START] på kontrollpanelen för att starta kopiering.

Bruksanvisning för kopieringsfunktioner (PDF): Kapitel 3: "GRUNDLÄGGANDE KOPIERINGSFUNKTIONER" - "Pappersval", "Kopiering med blandade format med ett moment"

Kan jag kopiera ett A5-original med den automatiska dokumentmataren med vändfunktion?

Ja. Placera A5-originalet på den automatiska dokumentmataren med vändfunktion liggande.

A5-R

A5

Om du behöver mer information om hur du placerar original på den automatiska dokumentmataren med vändfunktion, eller vilka typer och format på original du kan använda i den, läs följande handbok:

Bruksanvisning för kopieringsfunktioner (PDF): Kapitel 2: "GRUNDLÄGGANDE KOPIERING" - "Placering av original", "Användning av den automatiska dokumentmataren med vändfunktion"

Svarta streck på den kopierade bilden.

Om skanningsområdet, dvs den långa rektangulära glasytan, är smutsig kan det bli svarta streck på den kopierade bilden eller på fax som görs med den automatiska dokumentmataren.

Rengör i så fall skanningsområdet. Se följande sida om hur du rengör det, eller läs följande handbok:

ABC

Sid. 40 "Normal rengöring" i denna bruksanvisning
Handbok för felsökning (PDF): Kapitel 2: "FELSÖKNING FÖR KOPIERING" - "Kopieringsproblem"

Om fax

Kan jag vidarebefordra ett mottaget fax?

Ja. Du kan vidarebefordra ett mottaget fax till en annan fax som det är, eller som ett Internetfaxjobb.

Om du vill vidarebefordra ett fax krävs de tidigare inställningarna för denna maskin. Se följande handbok om hur du konfigurerar dessa:

Du kan också vidarebefordra det till en delad mapp i maskinen, till en e-Filing-låda, eller en e-postadress förutom ett faxnummer ett Internet-faxnummer, genom att göra inställningar i TopAccess-menyn. Se följande handbok om hur du gör detta:

Hur kan jag registrera eller ändra en avsändares namn eller faxnummer?

Du kan registrera eller ändra avsändarens namn eller faxnummer enligt följande på maskinen touchpanel: Menyn ANVÄNDARFUNKTIONER > ADMIN > FAX > TERMINAL-ID

Hur kan jag undvika misstag när jag sänder fax?

För att undvika misstag kontrollerar du att du ställt in rätt mottagare innan du skickar iväg ett fax. Läs följande sida om hur du kontrollerar detta:

Du kan också följa stegen nedan för att undvika misstag. Kontakta din servicetekniker för mer information.

• Inaktivera direkt inmatning av faxnummer och begränsa inställning av destination till val från adressboken.
• Ange destination två gånger och jämföra dem. Om de är desamma, skicka faxet.

Kan jag skicka fax från en dator?

Ja. Du kan skicka ett fax eller ett Internet-fax från en dator i vilken nätverksfaxdrivrutinen har installerats. Med denna metod behöver du inte skriva ut originalfaxet.

1. Välj [Utskrift] i programmenyn [Arkiv].
2. Välj [TOSHIBA e-STUDIO Fax] och klicka sedan på [Preferences] ([Egenskaper]).
3. Ange destination på fliken [Sänd] i skrivardrivrutinen och klicka sedan på [OK].
4. Klicka på [Utskrift] ([OK]). Sändning av fax eller Internet-fax startar.

Network Fax Guide (PDF): "Chapter 2: SENDING A FAX" - "Basic Procedure"

Software Installation Guide (PDF): "Chapter 2: RECOMMENDED INSTALLATION"

Om scanning

Hur kan jag scanna en bild i JPEG-format?

Välj [FULLFÄRG] eller [GRÅSKALA] som färglägen i scanningsinställning, och välj sedan [JPEG] som filformat.

Om du har angett [Skanna till fil] som lagringskatalog för skannade data så sparas data i en delad mapp "file_share" på härddisken i maskinen. Läs följande sida om hur du laddar ner data:

Sid. 29 "Lagra scannade data i en delad mapp på en Windows-dator" i denna bruksanvisning

Jag kan inte vidarebefordra scannade data till en mapp i nätverket.

Kontrollera följande:

- Är den angivna mappen delad? Inställningsproceduren för den delade mappen kan variera beroende på den utrustning eller det operativsystem du använder.

- Är har nätverkssökvägen till mappen angetts korrekt?

- Har användarnamn eller lösenord angetts korrekt?

- Blockerar ditt antivirusprogram kommunikationen till nätverksmappen?

[Fjärr 1] (eller [Fjärr 2]) kan inte väljas i [Spara som fil].

Bekräfta inställning för delad mapp i TopAccessmenyn med hjälp av följande steg.

1. Välj enligt följande: Fliken [Administration] > [Konfiguration] > [Spara som fil].
2. Bekräfta att [Använd nätverksmapp-destination] är vald i [Destination].
3. Kontrollera att [Fjärr 1] (eller [Fjärr 2]) i [Inställningar för Fjärr 1 och Fjärr 2] är markerad.

Jag har installerat en skrivardrivrutin, men kan inte skriva ut.

Bekräfta att portinställningen i skrivardrivrutinen är korrekt genom att följa stegen nedan.

* Logga in i Windows med ett konto som möjliggör installation, som till exempel för administratörer.

1. Välj [Enheter och skrivare] i menyn [Start].
2. Välj och högerklicka på [TOSHIBA multifunktionsskrivare 2] och klicka sedan på [Skrivaregenskaper].
3. Välj denna maskins port i listan [Skriv ut till följande port(ar)] på fliken [Portar] i skrivardrivrutinen. Klicka sedan på [Konfigurera port].
4. Kontrollera om IP-adressen för den här utrustningen är korrekt inställd i [Skrivarnamn eller IP-adress] i dialogrutan [Konfigurera TCP/IP-portövervakare].
5. Bekräfta om [Raw] har valts i [Protokoll] i dialogrutan [Konfigurera TCP/IP-portövervakare] och om "9100" har angetts i rutan [Portnummer] i [Raw-inställningar].

Om problemet kvarstår efter ovan kontroll läser du följande handbok eller kontaktar administratören:

Handbok för felsökning (PDF): "Kapitel 3: FELSÖKNING FÖR UTSKRIFT" eller "Kapitel 6: FELSÖKNING FÖR NÄTVERKSANSLUTNINGAR"

Kan jag skriva ut på kuvert?

Nej. Denna maskin stöder inte utskrift på kuvert. Försök inte att skriva ut på kuvert. Det kan orsaka pappersstopp och rynkat papper.

Kan jag skriva ut på papper som inte är av standardformat?

Ja. Du kan skriva ut på papper som inte är av standardformat genom att registrera ett anpassat pappersformat i skrivardrivrutinen.

* Logga in i Windows med ett konto som möjliggör installation, som till exempel för administratörer.

Placera alla papper som inte är standardformat i facket för lösbladsmatning. Pappersformat som kan ställas in i maskinens skrivardrivrutin är enligt följande:

Längd: 100 - 313,4 mm (3,9 - 12,34") Bredd: 148 - 1 200 mm (5,8 - 47,24")

Printing Guide (PDF): "Chapter 2: PRINTING FROM WINDOWS" - "Setting Up Print Options", "Print options"

Om klientmjukvara

"Enheter upptäcks inte i ditt nätverk." visas under installationen av skrivardrivrutinen.

Om maskinen inte upptäcks i nätverket under installationen av skrivardrivrutinen visas meddelandet nedan. Läs i detta fall följande handbok:

Skrivardrivrutinen eller annan programvara kan inte installeras

Utför följande och försök sedan installera igen.

• Avinstallera alla eventuella befintliga skrivardrivrutiner.
  • Avsluta inbyggd programvara som antivirusprogram.
• Logga in i Windows med ett konto som möjliggör installation, som till exempel för administratörer.

Kan jag registrera data i CSV-fil till adressboken?

Ja. Du kan registrera dem från Addressboksvisning eller TopAccess. Se följande handbok om hur du registrerar dem:

Jag kan inte skriva ut från min dator.

Kontrollera följande:

• Är strömmen till maskinen påslagen?
• Är strömkabeln ansluten? Om den inte är det, vrid från huvudströmbrytaren och koppla sedan in strömkabeln till ett eluttag.
• Är nätverkskabeln ansluten? Om den är urkopplad, anslut den till nätverkskontakten på maskinen.

• Har toner eller papper tagit slut?

- Har det inställda antalet sidor överstigit det maximalt tillåtna för viss avdelning eller en viss användare?

Om problemet kvarstår efter att du kontrollerat ovanstående, läs följande handbok eller kontakta administratören:

Handbok för felsökning (PDF): "Kapitel 3: FELSÖKNING FÖR UTSKRIFT" eller "Kapitel 6: FELSÖKNING FÖR NÄTVERKSANSLUTNINGAR"

Övriga frågor

Hur kan jag bekräfta eller ändra IP-adressen för den här maskinen?

Du kan bekräfta eller ändra IP-adressen från maskinens touchpanel enligt följande:

Menyn ANVÄNDARFUNKTIONER > ADMIN > NÄTVERK > IPv4

Administratörshandbok (PDF): "Kapitel 2: INSTÄLLNINGSALTERNATIV (ADMIN)" - "NÄTVERK"

Maskinen känner inte igen anslutet USB-media.

Kontrollera att USB-media är ordentligt insatt i USB-porten på maskinen.

USB-media för denna maskin ska uppfylla villkoren nedan.

• Formaterad i FAT16 eller FAT32
• Bara ha en partition
  * En del USB-media kan inte kännas igen av den här maskinen även om de uppfyller villkoren ovan. Försök i detta fall att använda USB-media av andra tillverkare som uppfyller villkoren ovan.

Scanning Guide (PDF): "Chapter 2: BASIC OPERATION" - "Scan to USB"

Hur kan jag kontrollera återstående mängd toner i en tonerkassett?

Du kan kontrollera återstående mängd toner i en tonerkassett genom att följa stegen nedan.

1. Tryck på [JOBBSTATUS] på touchpanelen.
2. Tryck på fliken [TONER]. Resterande mängd toner i en tonerkassett visas.
3. När kontrollen är klar trycker du på [STÄNG] och sedan på [JOBBSTATUS].

När "Toner nästan slut" visas på touchpanelen förbereder du en ny tonerkassett. Maskinen kan fortfarande skriva ut ca 2 000 sidor efter att meddelandet har visats.

Byt ut tonerkassetten när "llinstallera ny *** (färg) tonerkassett" visas på touchpanelen.

Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel 7: KONTROLL AV JOBBSTATUS"

Symbolen för pappersstopp försvinner inte även efter att pappersstoppet i den automatiska dokumentmataren har åtgärdats.

Öppna luckan under den automatiska dokumentmataren och ta bort originalet.

Handbok för felsökning (PDF): "Kapitel 1: FELSÖKNING FÖR HÅRDVÄRAN"

Vissa funktioner som anges i bruksanvisningarna kan inte användas.

Vissa funktioner kan inte användas beroende på inställningarna för maskinen eller på det åtkomstprivilegium som ges användaren, även om de finns med i bruksanvisningarna. Kontakta din administratör om du vill ha ytterligare information.

Kapitel 5

AVANCERADE

FUNKTIONER

Avancerade funktioner ....50

Avancerade funktioner

De grundläggande funktionerna beskrivs i kapitel 2 i denna bruksanvisning. I detta avsnitt förklaras de avancerade funktionerna för att du ska få ut maximalt av din maskin.

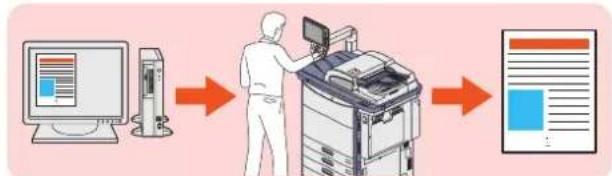

Exempel på avancerade funktioner som beskrivs i detta avsnitt

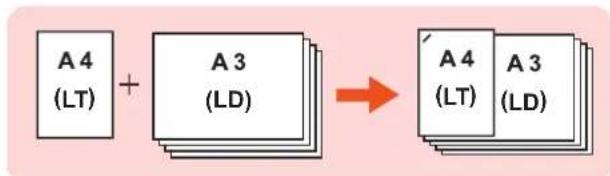

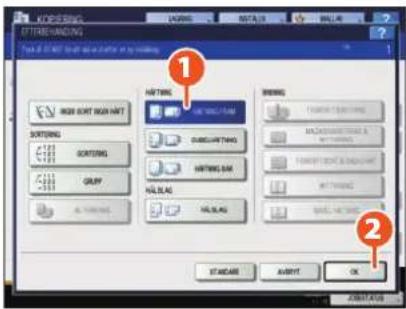

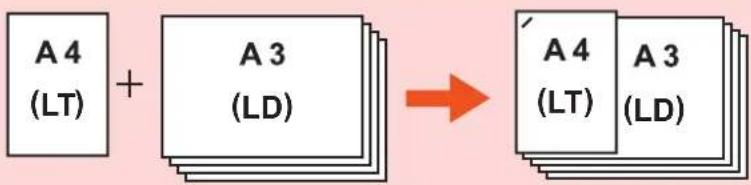

Kopiering av original med olika format och häftning av kopior

Kopiering eller scanning av original utan tomma sidor

Lagra data i en delad mapp och sända ett fax


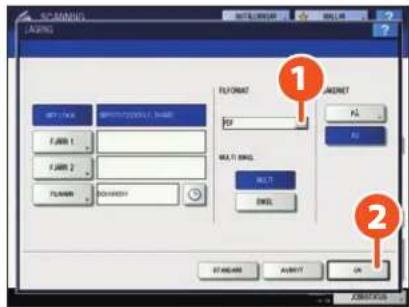

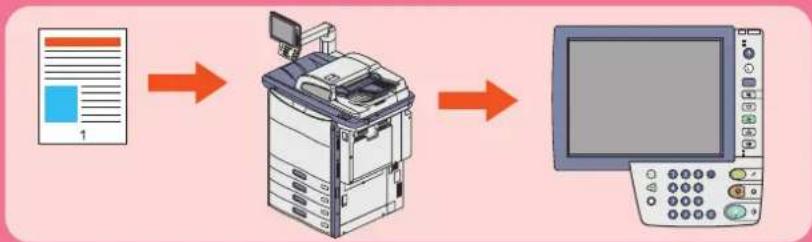

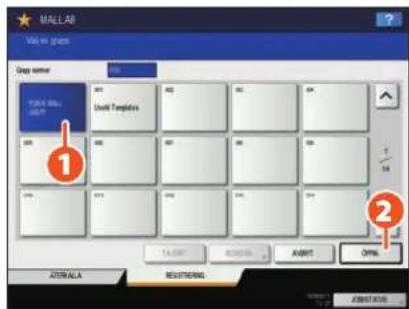

Registrering av mallar med scanningsinställningar som används ofta

Bifoga scannade data till ett e-mail

Tillägg av datum och tid till dokumentfiler

YYYY.MM.D0 11:11

Utskrift av ett PDF-dokument som finns lagrat på ett USB-minne

PDF

Utskrift av enbart tillåtna data enligt inställning på kontrollpanelen

Kopiering av original med olika format och häftning av kopior

Kopiering av fem buntar med original med ollka format (A4 eller LT: 1 ark, A3 eller LD: 4 ark) och häftning av kopiorna går till på följande sätt. Finisher (tillval) erfordras.

1 Placera originalen i den automatiska dokumentmataren med vändfunktion.

Om du vill kopiera original med olika format och häfta kopiorna ska du endast välja sådana som har samma bredd.

2 Tryck på [ZOOM] på touchpanelen.

3 1 Tryck på [BLAND. FORM.] och sedan på

5 ① Tryck på [HÄFTNING FRAM] och ② sedan på [OK] på touchpanelen.

KONKSWING ATTUCEWANCA Type of KONKSWING: 0.5 mm x 0.4 mm x 0.3 mm x 0.2 mm x 0.1 mm x 0.0 mm x 0.0 mm HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERING HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTTERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE HOTDERINCE OUTDOORIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIENIINNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERNIEUERTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTA UNTBUT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT AUSTAT CHTABRANIA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR NATHUA BARTAR HUTTERINCE 1 2

6 Mata in 5 för antalet kopieset och tryck sedan på knappen [START] på kontrollpanelen. Kopieringen startar.

KOPIERING F

XSCANNING e

ILING UTSKRIF

Kopiering eller scanning av original utan tomma sidor

Du kan utesluta tomma sidor när du kopierar eller scannar original och samtidigt behålla den ursprungliga sidordningen.

1 Placera originalen:

2 Tryck på fliken [REDIGERA] och sedan på

i grundmenyn för kopieringsfunktioner.

3 Tryck på [UTESLUT BLANK SIDA] och sedan på [OK].

2 Tryck på [SCAN.INST.] och sedan på

grundmenyn för scanningsfunktioner.

3 Tryck på 1 [PÅ] under inställning för

"UTESLUT BLANK SIDA" och tryck på 2 [OK].

4 Ange uppgifter som t.ex. var data ska

sparas i grundmenyn för

scanningsfunktioner.

5 Tryck på [SCANNING] på touchpanelen.

Scanningen startar.

KOPIERING F/X SCANNING e FILING UTSKRIN

Lagra data i en delad mapp och sända ett fax

Du kan lagra dokument i en delad mapp på maskinen eller på en dator som är ansluten till nätverket samt sända ett fax.

1 Placera originalet(n).

3 ① Ange uppgifter som t.ex. filnamn, delad mapp och filformat och ② tryck på [OK].

FAX GARA SOM FL LAGING HISTALN MAILAR MF LOCAL MF102720016_SHAI1 FJAR 1 FJAR 2 FILMAN DOC10501 FLFORMAT PDF MULTI EMAIL MULTI EMAIL STANDARD OK 2 CUSTAVUS

4 Ange mottagare och tryck på [SÄND]. Faxningen startar.

KOPIERING

XSCANNING e

ILING UTSKRIF

Registrering av mallar med scanningsinställningar som används ofta

Om du registrerar mallar med scanningsinställningar som används ofta blir det enkelt att scanna eftersom du bara behöver hämta mallarna. Nedan förklaras hur du går tillväga för att registrera scanningsinställningar (scannade data lagras i pdf-format i en delad mapp) i mallar (PUBLIK MALLGRUPP).

1 Tryck på [FIL] på touchpanelen.

2 ① Välj PDF som filformat och ② tryck på [OK].

F:\WINDOWS ASSETS F:\WINDOWS\F-\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F :\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\WINDOWS F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ G:\WINDOWS\A50000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

3 Ändra scanningsinställningarna vid behov.

4 Tryck på [MALLAR] på touchpanelen och sedan på fliken [REGISTRERING].

5 ①Tryck på [PUBLIK MALLGRUPP] på touchpanelen och tryck på ② [ÖPPNA].

MALLAB Vol. no group Order name 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

6 Tryck på [LÖSENORD], mata in administratörslösenordet och tryck på [OK].

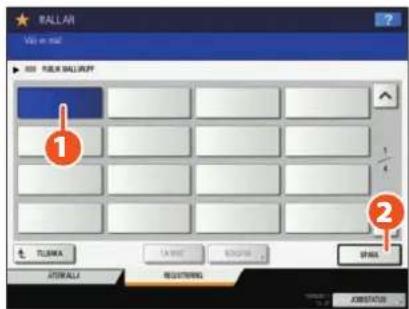

7 1 Välj en ledig mallknapp och 2 tryck på [SPARA].

BALLER View on mail 1 2 TUSANA LAWA BINGHUA SPINHA ATTWOALI REGISTING ADMINISTRATION

8 ① Gör inställningarna som t.ex. mallnamn och tryck på ② [SPARA] för att slutföra registreringen.

Bifoga scannade data till ett e-mail

Proceduren för att bifoga scannade data till ett e-mail och sända det till den angivna e-mailadressen går till på följande sätt.

1 Placera originalet(n).

2 Tryck på [E-MAIL] och på [TILL] på touchpanelen.

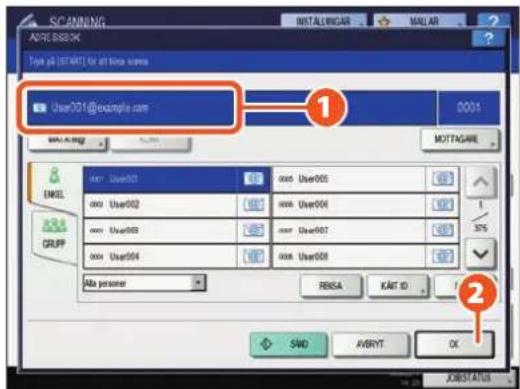

3 ① Ange e-mailadressen och ② tryck på [OK].

4 Bestäm filinställningarna och tryck sedan på [OK].

5 Tryck på [SCANNA] på touchpanelen. Scanningen startar.

SCANNING Vall menu! E-FLING FIL E-MAIL USB FIS SCAS SCANNIST. Destination FILMAIN FIL/FORMAT 1 [e-mail] IOC 100511 PDF MAB FORM GR SCANNA JOB STATUS

KOPIERING

XSCANNING e

ILING UTSKRIP

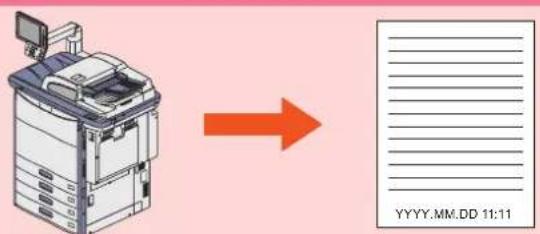

Tillägg av datum och tid till dokumentfiler

YYYY.MM.DD 11:11

Utskrift av ett dokument som finns lagrat i e-Filing med datum och tid nedtill på sidan går till på följande sätt.

1 Välj mappen där dokumentet finns lagrat.

2 ① Välj dokumentet och tryck ② på [INSTÄLLN.].

E-FILING 001 User01 Faks01 DOCUMENTS Datum, Tid Paper Side DOC10501 12, 13.08 6.4 1 1/1 TILLABA TA KORT INSTALL TEST/ITSKRAFT OPNA UTSKRFT US SKRFT BOX/INSTALLING SUBJECTS JCB/STATUS

3 Tryck på [TIDMÄRKNING].

4 ① Tryck på [UNDERKANT] och ② sedan på [OK].

E-FK ING TOMARKING Explanation position POSITION OVERANT UNDERMART 1 2 AVRINT OK JIDESTATUS

Utskrift av ett PDF-dokument som finns lagrat på ett USB-minne

PDF

Utskrift av en omgång av ett PDF-dokument som finns lagrat på ett USB-minne går till på följande sätt.

1 Anslut USB-minnet till USB-porten.

3 Klicka på rullgardinsmenyn och välj sedan [USB].

4 ① Välj en PDF-fil som ska skrivas ut och ② tryck på [UTSKRIFT]. Utskriften startar.

UTSKRIFT JOBTYP USB Dokument / Mapnum Document Path 1 001 001 2 RENSA INSTALLN OK UTSKRIFT HITAGE USB JCBSTATUS

Tips

• Tryck på [INSTÄLLN.] för att kunna ställa in t.ex. dubbelsidig utskrift och häftning.
• Följande filtyper är också tillgängliga för utskrift:
• JPEG-filer
• PRN-filer
• PS-filer
• XPS-filer

KOPIERING

XSCANNING e

ILING UTSKRIF

Utskrift av enbart tillåtna data enligt inställning på kontrollpanelen

Utskriften av enbart tillåtna data enligt inställning på kontrollpanelen går till på följande sätt. Detta hindrar dig från att glömma bort att ta bort de utskrivna arken.

1 Öppna en fil som ska skrivas ut på en Windows-dator och välj sedan [Utskrift] från programmets Arkivmeny.
2 Välj maskinens skrivardrivrutin och klicka på [Inställningar] ([Egenskaper]).

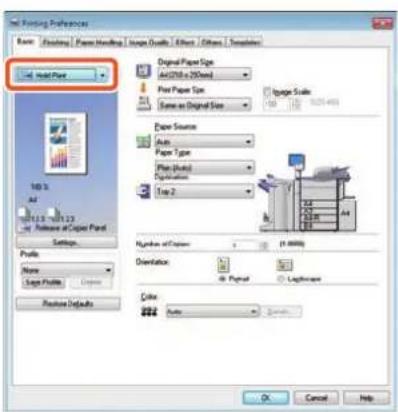

3 Välj "Hold print" som jobbtyp på flikmenyn [Grundmeny].

4 Klicka på [OK] för att komma tillbaka till dialogrutan och klicka sedan på [Skriv ut] ([OK]).
5 Tryck på knappen [UTSKRIFT] på maskinens kontrollpanel.
6 Klicka på rullgardinsmenyn och välj sedan [HOLD].

7 Välj användarnamn och tryck sedan på [OK].

8 ① Välj den fil som ska skrivas ut och ② tryck på [UTSKRIFT]. Utskriften startar.

Tillbehör som ingår i produkten....60

DVD-skiva med klientprogram/användardokument .....61

Klientmjukvara....62

Tillval....64

Inloggning....66

Specifikationer för maskinen ....69

Specifikationer för tillvalen 73

Tillbehör som ingår i produkten

Följande tillbehör medföljer maskinen. Kontrollera att alla finns med. Kontakta din servicetekniker om något tillbehör saknas eller är skadat.

Tillbehör som ingår i produkten

Säkerhetsinformation	Häftet Säkerhetsinformation beskriver de försiktighetsåtgårder som erfordras vid användning. Läs detta häfte innan du använder maskinen för att garantera din säkerhet.
Snabbguide för användare (denna bruksanvisning)	I denna Snabbguide beskrivs förberedelser, grundläggande och avancerad användning, underhåll och normal rengöring av maskinen.
DVD-skiva med klientprogram/ användardokument	DVD-skiva med klientprogram/användardokument innehåller klientmjukvara som t.ex. skrivardrivrutiner och mjukvaruprogram. Den innehåller även pdf-filer för olika häften som t.ex. Bruksanvisning för kopieringsfunktioner och Handbok för felsökning. Läs följande sida för detaljerad information: ☐ Sid. 61 "DVD-skiva med klientprogram/användardokument" i denna bruksanvisning
Rengöringsduk Använd denna rengöringsduk	uk för scanningsområdet och dokumentglaset. Läs följande sida för detaljerad information: ☐ P. 40 "Normal rengöring" i denna bruksanvisning

DVD-skiva med klientprogram/användardokument

DVD-skiva med klientprogram/användardokument innehåller klientmjukvara som t.ex. skrivardrivrutiner och mjukvaruprogram.

Klientmjukvara

För Windows Installationsprogram för klientmjukvara
	Drivrutin för multifunktionsskrivare 2
	Drivrutin för multifunktionsskrivare PS3
	Drivrutin för multifunktionsskrivare XPS
	TWAIN Driver
	File Downloader
	Nätverksfaxdrivrutin
	Address Book Viewer
	Remote Scan Driver
	WIA Driver
	e-Filing Backup/Restore Utility
För Macintosh	PPD-fil och plugin-program som används för Macintosh på Mac OS X 10.4.x till Mac OS X 10.6.xPPD-fil och plugin-program som används för Macintosh på Mac OS X 10.7 eller senare
För UNIX/Linux UNIX/Linux-filter (Solaris, HP-U, AIX, Linux, SCO)

Tips

Läs följande guide för information om installationen av klientmjukvaran:

Software Installation Guide (PDF): "Chapter 1: OVERVIEW"

Läs följande sida för detaljerad information om klientmjukvaran:

Sid. 62 "Klientmjukvara" i denna bruksanvisning

Klientmjukvara

I detta avsnitt förklaras grunddragen hos maskinens klientmjukvara. Mjukvaran förutom det webbaserade programmet e-Filing och TopAccess måste installeras i datorn innan den används.

Klientmjukvara för utskriftsfunktioner

Drivrutin för multifunktionsskrivare 2	Denna drivrutin för multifunktionsskrivare 2 installeras med den rekommenderade installationen. Det är denna drivrutin som normalt används. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 3: INSTALLING PRINTER DRIVERS FOR WINDOWS”Sid. 32 "Grundläggande utskrift" i denna bruksanvisningPrinting Guide(PDF):“Chapter 2: PRINTING FROM WINDOWS”
Drivrutin för multifunktionsskrivare PS3	Denna drivrutin gör att du kan skriva ut dokument i högkvalitetsläget med applikationer som t.ex. Adobe Systems Incorporated. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 3: INSTALLING PRINTER DRIVERS FOR WINDOWS”Printing Guide(PDF):“Chapter 2: PRINTING FROM WINDOWS”
Drivrutin för multifunktionsskrivare XPS	Denna skrivardrivrutin gör att du kan skriva ut dokument från WPF-applikationer skapade för Windows Vista, Windows 7 eller Windows 8. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 3: INSTALLING PRINTER DRIVERS FOR WINDOWS”Printing Guide(PDF):“Chapter 2: PRINTING FROM WINDOWS”
PPD-fil för Macintosh	Denna skrivardrivrutin gör att du kan skriva ut dokument från Macintosh-datorer (Mac OS X 10.4 x till Mac OS X 10.8 x). Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 4: INSTALLING PRINTER DRIVERS FOR MACINTOSH”Printing Guide(PDF):“Chapter 3: PRINTING FROM MACINTOSH”
UNIX/Linux-filter	UNIX/Linux filter gör att du kan skriva ut dokument från en UNIX/Linux-arbetsstation. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 5: INSTALLING PRINTER DRIVERS FOR UNIX/Linux”Printing Guide(PDF):“Chapter 4: PRINTING FROM UNIX/Linux”
CUPS	CUPS-filer gör att du kan ställa in CUPS-utskriftssystemet från en UNIX/Linux-arbetsstation. Läs följande guide för detaljerad information:Software Installation Guide(PDF):“Chapter 5: INSTALLING PRINTER DRIVERS FOR UNIX/Linux”

Klientmjukvara för scanningsfunktioner

Remote Scan Driver

Denna drivrutin gör att du kan scanna dokument på distans och erhålla scannade data i form av en bild i applikationer som stödjer TWAIN på Windows-datorer. Läs följande guide för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 6: INSTALLING SCAN DRIVER AND UTILITIES”

WIA Driver

Denna drivrutin gör att du kan scanna dokument på distans och erhålla scannade data i form av en bild i applikationer som stödjer WIA (Windows Imaging Acquisition) på Windows-datorer. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 6: INSTALLING SCAN DRIVER AND UTILITIES”Scanning Guide(PDF):“Chapter 5: OTHER SCANNING METHODS”

Klientmjukvara för e-Filing-funktioner

TWAIN Driver	Denna drivrutin gör att du kan erhålla dokument som finns lagrade i e-Filing i form av en bild i applikationer som stödjer TWAIN på Windows-datorer. Läs följande guide för detaljerad information: Software Installation Guide (PDF): “Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 6: INSTALLING SCAN DRIVER AND UTILITIES”
File Downloader	File Downloader gör att du kan erhålla dokument som finns lagrade i e-Filing i form av en bild på din Windows-dator. Läs följande guide för detaljerad information: Software Installation Guide (PDF): “Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 6: INSTALLING SCAN DRIVER AND UTILITIES”
Webbaserat programe-Filing	Detta program gör att du kan hantera och göra inställningar för e-Filing med hjälp av en läsare på din dator. Eftersom detta program redan har installerats i maskinen behöver du bara mata in maskinens IP-adress i en läsare och slå till strömmen. Läs följande guide för detaljerad information: e-Filing Guide (PDF): “Chapter 3: OVERVIEW ON e-Filing WEB UTILITY”
e-Filing Backup/Restore Utility	Detta program gör att du kan göra en backup och återskapa data som har lagrats i e-Filing. Läs följande guide för detaljerad information: Software Installation Guide (PDF): “Chapter 8: INSTALLING e-Filing BACKUP/RESTORE UTILITIES”

Klientmjukvara för funktioner för nätverkshantering

TopAccess

TopAccess gör att du kan se information om maskinen, visa loggar, skapa mallar och en adressbok samt hantera maskinen med hjälp av en läsare. Eftersom TopAccess redan har installerats i maskinen behöver du bara mata in maskinens IP-adress i en läsare och slå till strömmen. Läs följande guide för detaljerad information:TopAccess Guide(PDF):“Chapter 1: OVERVIEW”

Klientmjukvara för nätverksfaxfunktioner

Nätverksfaxdrivrutin	Denna drivrutin gör att du kan sända fax eller internetfax från din dator. Läs följande guider för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 7: INSTALLING NETWORK FAX UTILITIES”Network Fax Guide(PDF):“Chapter 1: OVERVIEW”
Address Book Viewer	Detta program gör att du kan hantera adressboken (som t.ex. faxnummer och e-mailadresser) och ladda ned adressboken från din dator till maskinen. Läs följande guide för detaljerad information:Software Installation Guide(PDF):“Chapter 2: RECOMMENDED INSTALLATION” eller “Chapter 7: INSTALLING NETWORK FAX UTILITIES”

Tillval

Följande tillval säljs separat och uppgraderar maskinens prestanda om de installeras. Kontakta din servicetekniker för mer information.

Finishern används för sadelhäftning utöver sortering/gruppering och häftning. Håslagsenheten (tillval, MJ-6102) kan installeras i finishern.

2. Finisher (MJ-1103)

Denna finisher används för sortering/gruppering och häftning. Hålslagsenheten (tillval, MJ-6102) kan installeras i finishern.

Denna enhet används för hålslagning av utskrivna ark.

4. Externt stormagasin (MP-2501)

Magasinet gör att du kan fylla på upp till 2500 ark (80 g/m² eller 20 lb Bond) med A4- eller LT-papper.

Övriga tillval enligt nedan. Kontakta din servicetekniker för mer information.

Faxenhet (GD-1270)

Denna enhet gör att maskinen kan användas som en faxmaskin. Den installeras inuti maskinen.

Andra linje för faxenhet (GD-1260)

Denna enhet gör att du kan lägga till en linje till faxen så att den andra linjen blir ledig.

- Den installeras inuti maskinen.

• Faxenhet (tillval, GD-1270) erfordras.

Ficka för bruksanvisning (KK-8560)

Förvara bruksanvisningen i denna ficka.

Trådlös LAN-modul (GN-1060)

Denna modul gör att maskinen kan användas i ett trådlöst LAN-nätverk.

- Den installeras inuti maskinen.

- Antenn (tillval, GN-3010) erfordras.

- Maskinen kan inte anslutas till trådlöst och fast LAN samtidigt.

Antenn (GN-3010)

Denna används när den trådlösa LAN-modulen installeras.

e-BRIDGE ID Gate (KP-2004, KP-2005)

Du kan logga in och använda maskinen genom att hålla IC-kortet över e-BRIDGE ID Gate.

- Det installeras på maskinens högra sida.

Enhet för dataöverskrivning (GP-1070)

Enheten raderar tillfälligt lagrade data i samband med kopiering, utskrift, scanning, fax, internetfax eller nätverksfax. Den ersätter tillfälligt lagrade data med slumpmässiga data.

IPsec-modul (GP-1080)

Den aktiverar maskinens IPsec-funktion.

Meta Scan-modul (GS-1010)

Den aktiverar maskinens Meta Scan-funktion.

Modul med externt gränssnitt (GS-1020)

Den aktiverar maskinens EWB-funktion.

Glidskena för finisher (KN-1103)

Denna enhet används när maskinen är installerad på ett mjukt golvunderlag. Den gör att du lätt kan frigöra eller installera en finisher (tillval) från resp. på maskinen.

Sidoutmatningsfack (KA-6550-ET)

- Det installeras på maskinens vänstra sida.

Aktivera unicode-teckensnitt (GS-1007)

Denna möjliggör utskrift från SAP-miljö med unicode-teckensnitt med denna maskin.

Inloggning

När maskinen hanteras med funktionen avdelnings- eller användarkontroll kan du kopiera och även använda andra funktioner om du loggar in enligt följande procedur.

Avdelningskontroll

Du kan begränsa användarna eller kontrollera de kopieringsvolymer som görs av en enskild grupp eller avdelning inom företaget genom att använda avdelningskoder. När maskinen hanteras med avdelningskoden ska du slå till strömmen och mata in koden.

Följande meny visas när strömmen till maskinen slås till.

AVDELNINGSKOD Anger ardelningskod AVDELNINGSKOD * * * * OK 12/06/11 11:30 JOSBSTATUS

Tips

Automatisk funktionsåterställning:

• Denna funktion återställer samtliga standardinställningar utan att du behöver trycka på knappen [ÅTERSTÄLL] på kontrollpanelen. Funktionen aktiveras när en viss tid har förflutit sedan den senaste pappersutmatningen eller den senaste knappanvändningen. När avdelnings- och användarkontroll används, återgår displayen till inmatningsmenyn för avdelningskod eller användaruppgifter. När dessa inte används, återgår displayen till grundmenyn för kopieringsfunktionen.
• Tiden ställs normalt in på 45 sekunder vid installationen av maskinen. Läs följande guide för information om hur inställningen ändras:

Administratörshandbok (PDF): "Kapitel 1: INSTÄLLNINGSALTERNATIV (ANVÄNDARE)" - "ALLMÄNT"

- Vid anslutning till en maskin med avdelnings- eller användarkontroll som är aktiverad för användning av klientmjukvara, kan det hända att du måste logga in. Kontakta din administratör för mer information.

Mata in den registrerade avdelningskoden (max. 63 siffror) och tryck på [OK] på touchpanelen. Menyn ändras och maskinen är klar att använda.

Menyn ändras inte om du matar in fel avdelningskod. Mata in rätt kod.

Efter användning

Använd någon av nedanstående procedurer för att gå tillbaka till inmatningsmenyn för avdelningskod i displayen efter din användning, så förhindrar du obehörig användning av maskinen.

• Tryck på knappen [ÅTKOMST] på kontrollpanelen.
• Tryck på knappen [ÅTERSTÄLL] på kontrollpanelen två gånger.

Användarkontroll

Du kan begränsa användarna eller hantera tillgängliga funktioner och historik med hjälp av användarkontrollen. När maskinens användning hanteras med denna funktion, ska du slå till strömmen till maskinen och mata in de efterfrågade uppgifterna (t.ex. användarnamn, lösenord). Mata in uppgifterna enligt följande procedur.

Obs

Om du anger ett ogiltigt lösenord flera gånger kan du inte logga in under en viss tid eftersom det betraktas som obehörig åtkomst.

När "Användarkontot är låst" eller "Användarnamn och lösenord känns inte igen." visas och det inte går att logga in ska du kontakta din administratör.

Tips

• Om en gästanvändare auktoriseras i användarkontrollfunktionen, visas [GÄST] på touchpanelen. Tryck på [GÄST] för att logga in som gästanvändare. Fråga administratören om de tillgängliga typerna av funktioner.
• När du uppmanas att ange en PIN-kod anger du den (upp till 32 siffror) med hjälp av sifferknapparna på kontrollpanelen. Fråga din administratör efter ytterligare information.

Efter användning

Logga ut med nedanstående procedurer för att gå tillbaka till inmatningsmenyn för användarautentisering i displayen efter din användning, så förhindrar du obehörig användning av maskinen.

1. Utför någon av nedanstående funktioner.

2. Tryck på knappen [ÅTKOMST] på kontrollpanelen.

3. Tryck på knappen [ÄTERSTÄLL] på kontrollpanelen två gånger.

4. När "Vill du logga ut?" visas på pekskärmen väljer du [JA].

1 Menyn för användarautentisering visas.

Lokal MFP-autentisering

ANV AUTENT-SERING Anv anlantone set current, type of Or AVS ONDOOR

Windows domänautentisering, LDAP-autentisering

Domännamnet som har matats in av nätverksadministratören visas under [DOMÄN]. För LDAP-autentisering visas LDAP-servernamn i [LDAP] istället för [DOMÄN].

Tips

Om det visade domännamnet eller LDAP-servernamnet inte är ditt, tryck på för att välja ett som är ditt.

2 Tryck på [ANV.NAMN].

3 Ange användarnamnet (max. 128 tecken) och tryck sedan på [OK].

4 Tryck på [LÖSENORD].

ANV ADENTISING Ange erindenter och livened, Panel på OK ANV SOM SOM01 ONION SOM6 OK

5 Ange lösenordet (max. 64 tecken) och tryck sedan på [OK].

6 Tryck på [OK].

7 Maskinen är redo för att utföra kopiering och andra funktioner.

Specifikationer för maskinen

I detta avsnitt beskrivs godkända papperstyper, arkkapacitet för varje dokumentmatare och specifikationer för maskinen.

Godkänt papper

Dokument-matare	Medietyp Vikt		Max. arkkapacitet Pappersformat
Kassetter *1	VANLIGT	VANLIGT 1	64 - 80 g/m217 - 23 lb. Bond	Ca. 600 ark (64 g/m2, 17 lb. Bond)Ca. 540 ark (80 g/m2, 20 lb. Bond)	AB-format:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO,305 mm x 457 mm, 320 mm x 450 mm **,320 mm x 460 mm **LT-format:LD, LG, LT, LT-R, ST-R, COMP, 13" LG, 8.5" SQ, 12"x18"K-format:8K, 16K, 16K-R
		VANLIGT 2	81 - 105 g/m224 - 28 lb. Bond	Ca. 500 ark
	ÄTERVUNNETPAPPER		64 - 105 g/m217 - 28 lb Bond	Ca. 600 ark (64 g/m2, 17 lb. Bond)Ca. 540 ark (80 g/m2, 20 lb. Bond)Ca. 500 ark (81 - 105 g/m2, 24 - 28 lb. Bond)
	TJOCKT 1		106 - 163 g/m2- 90 lb. Index	Ca. 300 ark
	TJOCKT 2		164 - 209 g/m2- 110 lb. Index	Ca. 250 ark
	TJOCKT 3		210 - 256 g/m2- 140 lb. Index	Ca. 200 ark
Tandemstormagasin	VANLIGT	VANLIGT 1	64 - 80 g/m217 - 23 lb. Bond	Ca. 2 500 ark (64 g/m2, 17 lb. Bond)Ca. 2 360 ark (80 g/m2, 20 lb. Bond)	A4, LT
		VANLIGT 2	81 - 105 g/m224 - 28 lb. Bond	Ca. 2 000 ark
	ÄTERVUNNETPAPPER		64 - 105 g/m2	Ca. 2 500 ark (64 g/m2, 17 lb. Bond)Ca. 2 360 ark (80 g/m2, 20 lb. Bond)Ca. 2 000 ark (81 - 105 g/m2, 24 - 28 lb. Bond)
	TJOCKT 1		106 - 163 g/m2- 90 lb. Index	Ca. 1 400 ark
	TJOCKT 2		164 - 209 g/m2- 110 lb. Index	Ca. 1 000 ark
	TJOCKT 3		210 - 256 g/m2- 140 lb. Index	Ca. 800 ark
Externtstormagasin(tillval)	VANLIGT	VANLIGT 1	64 - 80 g/m217 - 23 lb. Bond	Ca. 3 000 ark (64 g/m2, 17 lb. Bond)Ca. 2 500 ark (80 g/m2, 20 lb. Bond)	A4, LT
		VANLIGT 2	81 - 105 g/m224 - 28 lb. Bond	Ca. 2 200 ark
	ÄTERVUNNETPAPPER		64 - 105 g/m2	Ca. 3 000 ark (64 g/m2, 17 lb. Bond)Ca. 2 500 ark (80 g/m2, 20 lb. Bond)Ca. 2 200 ark (81 - 105 g/m2, 24 - 28 lb. Bond)
	TJOCKT 1		106 - 163 g/m2- 90 lb. Index	Ca. 1 500 ark
	TJOCKT 2		164 - 209 g/m2- 110 lb. Index	Ca. 1 200 ark
	TJOCKT 3		210 - 256 g/m2- 140 lb. Index	Ca. 1 000 ark
Fack förlösbladsmatning	VANLIGT	VANLIGT 1	64 - 80 g/m217 - 23 lb. Bond	Ca. 100 ark (64 g/m2, 17 lb. Bond)Ca. 80 ark (80 g/m2, 20 lb. Bond)	AB-format:A3, A4, A4-R, A5-R, A6-R *5, B4, B5, B5-R, FOLIO,305 mm x 457 mm, 320 mm x 450 mm **,320 mm x 460 mm **, 330 mm x 483 mm **.**LT-format:LD, LG, LT, LT-R, ST-R, COMP, 13" LG, 8.5" SQ, 12"x18",13"x19" **.**K-format:8K, 16K, 16K-RPapper med icke-standardformat (kopiering):Längd: 100 - 297 mm (3,9 - 11,7"),Bredd: 148 - 432 mm (5,8 - 17")Papper med icke-standardformat (utskrift):Längd: 100 - 313,4 mm (3,9 - 12,34"),Bredd:148 - 1 200 mm (5,8 - 47,24") *10
		VANLIGT 2	81 - 105 g/m224 - 28 lb. Bond	Ca. 80 ark
	ÄTERVUNNETPAPPER		64 - 105 g/m2	Ca. 100 ark (64 g/m2, 17 lb. Bond)Ca. 80 ark (80 g/m2, 20 lb. Bond)Ca. 80 ark (81 - 105 g/m2, 24 - 28 lb. Bond)
	TJOCKT 1		106 - 163 g/m2- 90 lb. Index	Ca. 40 ark
	TJOCKT 2 *2		164 - 209 g/m2- 110 lb. Index	Ca. 30 ark
	TJOCKT 3		210 - 256 g/m2- 140 lb. Index	Ca. 30 ark
	TJOCKT 4 *3		257 - 300 g/m2- 110 lb. Omslagsark	Ca. 30 ark *5
	SPECIAL1,SPECIAL2 *4		230 g/m2	Ca. 30 ark *6, *7
	OH-FILM		— Ca. 30 ark	*5	A4, LT

*1 Använd facket för lösbladsmatnaing om du vill kopiera baksidan på papper Tjockt 1, Tjockat 2 eller Tjockt 3.
*2 För utskrift av klistermärkeetiketter, välj "TJOCKT2" som mediatyp.
*3 När dubbelsidig kopiering utförs på TJOCKT4 kan svarta streck förekomma på den kopierade bilden. De är väl synliga på en bild med hög eller ojämn densitet.
*4 SPECIAL1 och SPECIAL2 representerar "Vattenfast papper".
*5 Automatisk dubbelsidig kopiering finns inte.
*6 För dubbelsidig kopiering, använd papper för dubbelsidig kopiering.
*7 För att kopiera på baksidan av kopierat, vattentätt papper (SPECIAL 1 anges som papperstyp) placerar du arken ett i taget i facet för lösbladsmatning.
*8 Om en finisher (tillval) har installerats ärmaskinens utmatningsfack, finisherns övre utmatningsfack (MJ-1103), och det övre utmatningsfacket på finishern med sadelhäftning (MJ-1104) tillgängliga för pappersutmatning.
*9 Observera att svarta streck kan synas på kanten av det utskrivna pappret.
*10 Papper kan endast matas ut på maskinens utmatningsfack.

Papper endast godkänt för utskriftsfunktioner

Dokument-matare	Medietyp	Vikt	Max. arkkapacitet	Pappersformat
Fack för lösblads-matning	VANLIGT	90 - 105 g/m224 - 28 lb. Bond	1ark^x1,x2	313,4 mm x 1 200 mm(12,34" x 47,24")
	TJOCKT 1	106 - 163 g/m2- 90 lb. Index

*1 Placera arken ett i taget i facket för lösbladsmatning.
*2 Papper kan endast matas ut på maskinens utmatningsfack.

Rekommenderat papper för respektive medietyp

Medietyp Toshiba as rekommendationer/Tillverkare Vikt
VANLIGT 1	A/B-format: TGIS Paper/mondi 80 g/m		^2
	LT-format: TIDAL MP/Hammermill 20 lb. Bond
VANLIGT 2	A/B-format: ColorCopy/mondi 90 g/m		^2, 100g/m^2
	LT-format:	Laser Print/Hammermill 24 lb. Bond
		Color Copy Paper/Hammermill 28 lb. Bond
TJOCKT 1	A/B-format: ColorCopy/mondi 120 g/m		^2, 160g/m^2
	LT-format: Color Copy Paper/Hammermill		32 lb. Bond
			60 lb. Cover
TJOCKT 2	A/B-format:	ColorCopy/mondi 200 g/m	^2
		3 478 (etikett)/ZWECK-AVERY * ^2	—
	LT-format: 5 165 (etikett)/AVERY ^*2
TJOCKT 3	A/B-format: ColorCopy/mondi 220 g/m		^2, 250g/m^2
	LT-format: Color Copy Cover/Hammermill 80 lb. Cover
TJOCKT 4	A/B-format: ColorCopy/mondi 280 g/m		^2, 300g/m^2
	LT-format: Color Copy Cover/Hammermill 100 lb. Cover
SPECIAL1 * ^1	A/B-format: Vattentätt papper dubbelsidigt /TOMOEGAWA PAPPER		—LT-format:
		Premium Speciality Paper (Glansigt. Väderbeständigt papper dubbelsidigt)/TOMOEGAWA PAPPER
SPECIAL2 LT-format: Aqua Ace/Verbatim
OH-FILM * ^3	A/B-format: BG72/FOLEX		—
	LT-format: CG3700/3M

*1 När kopieringspapper matas ut tar du bort det varje gång cirka 10 ark har samlats på utmatningsfacket eller finisherns (tillval) fack.
*2 Automatisk dubbelsidig kopiering finns inte.
*3 Använd endast OH-film som rekommenderas av Toshiba. Andra filmer kan orsaka felfunktion.

e-STUDIO5560C/6560C/6570C

Modellnamn e-STUDIO5560C/6560C/6570C
Typ Konsolversion
Dokumentglas Fast
Utskrifts-/kopieringssystem Indirekt elektro		fotografisk metod
Framkallningssystem Framkallning med tvåkomponents magnetisk borste
Fixeringsmetod Fixeringssystem STF extern		värme
Fotosensortyp OPC
Originalscanningssystem		Scanningssystem med plan yta(När den automatiska dokumentmataren med vändfunktion är installerad: Fast scanningssystem genom frammatning av originalet.)
Scanningssensor för original Linjär CCD-sensor
Ljuskälla för scanning Xenonlampa
Upplösning	Scanning 600 x 600 dpi
	Utskrift	Svart/vit: 2 400 x 600 dpi
		Färg, Bildutjämning: 600 dpi x 600 dpi, 8 bit
Godkända original Ark, böcker och tredimensionella föremål
Godkänt originalformat Max. A3 eller LD
Kopiornas godkända pappersformat	Kassett	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 305 mm x 457 mm, 320 mm x 450 mm, 320 mm x 460 mm, LD, LG, LT, LT-R, ST-R, COMP, 13" LG, 8.5" SQ, 12" x 18", 8K, 16K, 16K-R
	Lösbladsmatning	Pappersformat inom 100 - 330 mm (5 1/2" - 12,99") (längd), 148 - 483 mm (8 1/2"-19,02") (bredd) (för utskriftsfunktioner, inom 466 mm - 1 200 mm (18,35"-47,24") (bredd)*1)
Kopiornas godkända pappersvikt	Kassett	64 - 256 g/m2 (17 - 80 lb. Cover (140 lb. Index))
	Lösbladsmatning	64 - 300 g/m2 (17 - 110 lb. Cover)
Uppvärmningstid		Max. 180 sekunder
Äterhämtningstid (från viloläge)		Max. 180 sekunder
Första kopian(A4 eller LT stående)	Svart/vit	e-STUDIO5560C/6560C: 5,3 sekundere-STUDIO6570C: 4,6 sekunder
	Färg	6,5 sekunder
Konstant kopieringshastighet		Läs Bruksanvisning för kopieringsfunktioner.
Multipelkopiering		Upp till 9 999 ark (matas in med sifferknappar)
Bredd på utelämnad bild	Svart/vit	Framkant: 4,2 mm + 2,8 mm - 1,2 mm (0,17" +0,11" -0,05"),Bakkant: 3,0 + 2,0 mm (0,12" ± 0,08"),Bägge kanter: 2,0 ± 2,0 mm (0,08" ± 0,08")
	Färg	Framkant: 5,0±2,0 mm (0,20"±0,08"), bakkant: 3,0 + 2,0 mm (0,12" ± 0,08"),Bägge kanter: 2,0 ± 2,0 mm (0,08" ± 0,08")
	Skrivare(Svartvitt/Färg)	Framkant: 4,2 mm +2,8 mm - 1,2 mm (0,17" +0,11" -0,05"), bakkant: 4,2 mm +1,2 mm -2.8 mm (0,17" +0,05" -0,11"), båda kanter: 4,2 ± 2,0 mm (0,08" ±0,08")
Reproduktionsgrad	Verkligt format	100 ± 0,5 %
	Zoom	25 - 400 % (i steg om 1 %)
		För den automatiska dokumentmataren med vändfunktion 25 - 200 % (i steg om 1 %)
Pappersförbrukning	Kassett	Ca. 540 ark (80 g/m2, 20 lb. Bond)
	Fack för lösbladsmatning	Ca. 100 ark (80 g/m2, 20 lb. Bond)
Utmatningsfackets kapacitet		Ca. 100 ark (64 - 90g/m2, 17 - 24 lb. Bond)
Justering av tonerdensitet		Magnetiskt auto-toner-system +och pixelantal-kontroll
Exponeringskontroll		Automatisk och manuellt val bland elva exponeringssteg
USB-gränssnitt		USB 2.0 (Hi-Speed)
Arbetsmiljö (för normal användning)		Temperatur: 10 - 30 °C (50 - 86 °F), Luftfuktighet: 20 - 85 % (ingen kondensering)
Strömförsörjning och strömförbrukning(inklusive tillval)		EuropaAC 220 - 240 V±10 %, 13 A (50/60 Hz), 3,2 kW eller mindreNordamerika-STUDIO5560C: AC 115 V±10 %, 16 A (50/60 Hz), 2,0 kW eller mindree-STUDIO6560C: AC 115 V±10 %, 18,5 A (50/60 Hz), 2,2 kW eller mindree-STUDIO6570C: AC 115 V±10 %, 18,5 A (50/60 Hz), 2,2 kW eller mindreÖvrigtAC 220 - 240 V±10 %, 10 A (50/60 Hz), 2,4 kW eller mindre* Inklusive Saudiarabien 200 V
Mått (endast maskin)		1 109 mm (43,66") (B) x 698 mm (27,48") (D) x 1 540 mm (60,63") (H)
Vikt		3-kassetts modell: Ca. 243 kg (535,7 lb.) (maskinen inkluderar trumma)4-kassetts modell: Ca. 244 kg (535,7 lb.) (maskinen inkluderar trumma)
Erforderligt utrymme (endast maskin)		1 534 mm (60,39") (W) x 778 mm (30,63") (D)
Lagringskapacitet Max. 1 000 ark eller tills minnet är fullt (Toshibas egen tabell)

• Denna specifikation varierar beroende på utskriftsförhållanden, miljö och status för installerade tillval.
• Specifikationer och utseende kan ändras med avsikten att förbättra produkten utan förhandsmeddelande.
  *1 Pappersark som är längre än 461 mm (18,15") skrivs ut med 300 dpi upplösning.

Automatisk dokumentmatare med vändfunktion

Kopieringssidor Enkelsidig, dubbelsidig
Antal original 100 original (80 g/m2, 20 lb Bond) eller 16 mm/0,63" eller lägre höjd (mer än 80 g/m2, 20 lb Bond)
Matningshastighet 60 ark/minut. (600 dpi)
Godkända original	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP(A5- och ST-format är inte godkända)
Pappersvikt	Enkelsidigt original: 35 - 209 g/m2, 9,3–110 lb IndexDubbelsidigt original: 50 - 157 g/m2, 13 - 40 lb. Bond
Effektkälla Från maskinen

Specifikationer för tillvalen

I detta avsnitt beskrivs specifikationer för tillval som säljs separat. För ytterligare information läs 📄 sid. 64 "Tillval" i denna bruksanvisning.

Externt stormagasin

Modellnamn MP-2501
Godkänt pappersformat A4 eller LT
Pappersvikt 64 - 256 g/m	^2 , 17 - 140 lb. Index
Max. kapacitet 2500 ark (80 g/m	^2 , 20 lb. Bond)(Height: Ca. 290 mm eller 11,42")
Effektkälla Från maskinen
Mätt	326 mm (12,83") (B) x 610,5 mm (24,04") (D) x 464,5 mm (18,29") (H) (när detta är installerat på maskinen)
Vikt Ca. 28,5 kg (62,8 lb.) (inklusive installation av enhet)

Efterbehandlare

Modellnamn MJ-1103 MJ-1	104
Typ Golvversion (konsolversion)
Godkänt pappersformat	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 305 mm x 457 mm, 320 mm x 450 mm, 320 mm x 460 mm, 330 mm x 483 mm, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 12" x 18", 13" x 19", 8K, 16K, 16K-R
Godkänd pappersvikt 64 - 300 g/m ^2 (17-110 lb. Cover)
Antal ark som häftas per gång (inklusive 2 omslag (64 - 256 g/m ^2 , 17 lb. Bond - 140 lb. Index)	Pappersformat	80 g/m ^2 20 lb. Bond	90 g/m ^2 24 lb. Bond	105 g/m ^2 28 lb. Bond
	A4, B5, LT, 8,5"SQ, 16K 50 ark 50 ark	30 ark
	A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP, 13"LG, 8K	30 ark	30 ark	15 ark
Häftningsposition	Fram, bak, dubbel
Sadelhäftning	Finns inte	Finns
Antal ark som kan sadelhäftas samtidigt		A3, B4, A4-R, LD, LG, LT-R, 8K
		80 g/m ^2 20 lb. Bond	90 g/m ^2 24 lb. Bond	105 g/m ^2 28 lb. Bond
		15 ark	15 ark	10 ark
Mittvikning	Finns inte	Finns
Antal ark som kan mittvikas samtidigt		A3, B4, A4-R, LD, LG, LT-R, 8K
		80 g/m ^2 20 lb. Bond	90 g/m ^2 24 lb. Bond	105 g/m ^2 28 lb. Bond
		5 ark	5 ark	5 ark
Effektkälla Från maskinen
Mätt 617 mm (24,29") (B) x 603 mm (23,74") (D) x 1 085 mm (42,72") (H)
Vikt Ca. 40 kg (88,18 lb)	Ca. 70 kg (154,3 lb.)
Effektförbrukning	Max. 100 W

Med blandade papper inte påfyllt
Läge	Ingen sortering	Sortera/Gruppera	Främre/bakre häftning enkelt läge	Häftning dubbelt läge
A4, B5, LT, 8,5"SQ, 16K	350 mm(3 000)	350 mm(3 000)	Det som nås först av 100uppsättningar eller 2 000 ark	Det som nås först av 150uppsättningar eller 2 000 ark
A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP, 13"LG, 8K	175 mm(1 500)	175 mm(1 500)	Det som nås först av 50uppsättningar eller 1 000 ark	Det som nås först av 75uppsättningar eller 1 000 ark

• När papper med blandade format har fyllts på bör fackets utmatningskapacitet följa specifikationerna för större pappersformat i tabellerna ovan.
• För sadelhäftningsfackets utmatningskapacitet, se följande guide:
  Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel 3: GRUNDLÄGGANDE KOPIERINGSFUNKTIONER" - "Val av efterbehandling"

Håslagsenhet

Modellnamn MJ-6102-modeller
Godkänt pappersformat	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8,5" SQ, 13" LG, 8K, 16K, 16K-R
Godkänd pappersvikt 64 -	256 g/m ^2 , 17 lb. Bond - 140 lb. Index (OH-film eller specialbehandlat papper finns inte tillgängliga)
Mått 112 mm (4,41") (B) x 57	3 mm (22,56") (D) x 323 mm (12,72") (H) (exkl. nedre lucka)
Vikt Ca. 7 kg (15,4 lb.)

	Antal hålslag och håldiameter Tillgängligt pappersformat
Japan och större delen av Europa (MJ-6102E)	2 hål(6,5 mm eller 0,26" diameter)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8,5"SQ, 13"LG, 8K, 16K, 16K-R
Nordamerika (MJ-6102N)	2 - 3 hål växlande(8,0 mm eller 0,32" diameter)	2 hål: A4, B4, B5, B5-R, FOLIO, LT, LG, 13"LG, COMP, 8.5"SQ, 16K3 hål: A3, A4, LD, LT, 8K, 16K
Frankrike (MJ-6102F)	4 hål(6,5 mm eller 0,26" diameter. 80 mm eller 3,15" stigning)	A3, A4-R, LT-R, LD, 8K, 16K
Sverige(MJ-6102S)	4 hål(6,5 mm eller 0,26" diameter; 70 och 21 mm eller 2,76" och 0,83" stigning)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R

Faxenhet

Modellnamn GD-1270
Originalformat A3, A4, A4	-R, A5, A5-R, B4, B5, B5-R, FOLIO, LD, LT-R, LG, ST, ST-R, COMP
Pappersformat för utskrift	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP
Kompatibla kommunikationssätt	Exclusive Mode, ECM, G3
Kommunikations-upplösning	Horisontell: 8 punkter/mm, 16 punkter/mm, 300 punkter/tum
	Vertikal: 3,85 linjer/mm, 7,7 linjer/mm, 15,4 linjer/mm, 300 punkter/tum
Överföringshastighet	33 600/31 200/28 800/26 400/24 000/21 600/19 200/16 800/14 400/12 000/9 600/7 200/4 800/2 400 bps
Kodningssystem	JBIG/MMR/MR/MH
Utskriftsmetod	Elektronisk laserutskrift
Minneskapacitet	Överföring/mottagning: 1 GB (HDD) * ^1
Typ av enhet Desktoptyp,	sändande/mottagande tvåvägs
Använt nätverk	Public Switched Telephone Network (PSTN)

*1 För hårddiskar betyder MB 1 miljon byte. (Full HDD-tillgänglighet kan variera beroende på arbetsmiljön.)
Läs följande guide för detaljerad information om faxenheten (GD-1270):
GD-1250/GD-1260/GD-1270 Operator's Manual for FAX Unit: "Chapter 1: BEFORE USING FAX"

Papper som rekommenderas av Toshiba används för ovanstående värden. Specifikationer och utseende kan ändras med avsikten att förbättra produkten utan förhandsmeddelande.

Användarkontroll.... 67

Automatisk dokumentmatare med vändfunktion.... 6,72

Avdelningskontroll 66

Avstängning.... 13

B

Beskrivning av maskinens delar 6

Bryggenhet 7

Byte av klammerkassett.... 38

Byte av resttonerbehållare 37

Byte av tonerkassett 36

D

Datum och tid.... 10

Dokumentglas.... 7

Dokumentlockets undersida 7

Duplexenhet 6

DVD-skiva med klientprogram/användardokument.... 61

E

e-Filing.... 30,56

[e-FILING]-knappen.... 8

[ENERGISPAR]-knappen 8

Energisparläge 14

Externt stormagasin 64

F

Fack för lösblads-matning.... 6

Faxenhet 65,74

[FAX]-knappen 8

Faxning 24,53

Felkoder 42

Ficka för bruksanvisning 6

Finisher 64,73

Godkänt papper.... 69

H

(Hjälp) [?] - knappen 10

Huvudströmbrytare 6

Håslagsenhet 64,74

|

Indikator för pappersformat.... 6

Inmatning av bokstäver.... 11

J

[JOBBSTATUS]-knappen.... 10

K

Kassett 6

Klientmjukvara 62

Knappen [EXTENSION].... 34

Kontrollpanel.... 7,8

Kontrollpanelsarm.... 7

Kopiering 20,51,52

[KOPIERING]-knappen 8

L

Lampan PÄ/AV.... 8

Lampan STRÖM 8

Lampan UTSKRIFTSDATA.... 8

Område för varningsmeddelanden.... 10

Område för visning av användarnamn.... 34

Område för visning av rolldata 34

Om scanning.... 46

Om utskrift 47

Originalskala 7

P

Pappersmatningslucka (tillval) 6

Resttonerbehållare 7

[RÄKNEVERK]-kanppen 9

S

Scanning.... 28,52,54,55

[SCANNING]-knappen 8

Scanningsområde 7

Sifferknappar.... 9

Slå till strömmen ..... , 13

Specifikationer för tillvalen.... 73

[START]-kanppen 8

[STOPP]-knappen.... 8

Symboler.... 43

T

Tillbehör som ingår i produkten.... 60

Tillval 64

Tonerkassett.... 7

Touchpanel....7,8,10

U

USB-kontakt.... 6

USB-port 7

Utmatningsfack 7

Utskrift.... 32,57

[UTSKRIFT]-knappen.... 8

A

[ÄTERSTÄLL]-knappen 8

[ÄTKOMST]-knappen 9

MEMO

e:STUDIO5560c
e:STUDIO6560c
e-STUDIO6570c
