BRUKSANVISNING M2 Caffitaly

Avsedd användning....3
Bruksanvisningens symboler 3
Säkerhetsanvisningar ....4
Återvinning 5
Beskrivning maskinens delar 6

Starta maskinen

Första användning – uppstart av maskinen ....7

2 Slå på maskinen....8

3 Allmänt handhavande 9

4 Justera höjd 11

Brygga varma drycker

5 Espresso och Bryggkaffe....12

6 Varm choklad och te....13

7 Programmera mängd per kopp....14

Rengöring och underhåll

8 Dagligt underhåll....15

9 Avkalkning....16

Övrigt

10 Felsökning....20

11 Tekniska data....21

Bästa kund — Tack för ditt val av kapselbryggare från Caffitaly System med vilken du kan njuta av din favoritdryck; espresso, bryggkaffe, varm choklad eller te. Kapselbryggaren är avsedd för användning tillsammans med kapslar avsedda för Caffitaly System. I denna bruksanvisning får du instruktioner för användning och skötsel av din kapselbryggare. I händelse av defekt eller felfunktion ber vid dig kontakta försäljningsstället där du köpte maskinen för information om närmaste servicecenter. Läs alltid bruksanvisningen innan du kontaktar försäljningsställe eller servicecenter.

Avsedd användning

Denna maskin är avsedd för bryggning av varma drycker. Använd endast kapslar avsedda för Caffitaly System. Annan användning är att betrakta som felaktig och kan skada maskinen. Användning av maskinen på annat sätt än vad som anges i denna bruksanvisning kan leda till personaskador och göra garantin ogiltig. Tillverkaren tar inte ansvar för skada till följd av olämplig användning av maskinen.

Bruksanvisningens symboler

WARNING

Detta är en varningssymbol. Den är avsedd att uppmärksamma användaren på möjlig risk. Följ alltid säkerhetsanvisningar i denna bruksanvisning.

OBSERVERA

Denna symbol markerar instruktioner för bästa möjliga användning av kapselbryggaren.

Inte avsedd för diskmaskin

Rengöringstips

Denna symbol används för en blinkande VIT eller BLÅ varningslampa

Denna symbol används för en blinkande RÖD varningslampa

Denna symbol används för en blinkande ORANGE varningslampa

Det är viktigt att noggrant läsa och följa säkerhetanvisningarna nedan för att undvika personskador och skador på kapselmaskinen.

- Efter uppackning av maskinen, kontrollera att den inte är skadad. Om synliga skador eller annan defekt (oljud eller lukt vid bryggning), stäng av maskinen och kontakta inköpsställer eller servicecenter.

- Förpackningsmaterialet (plastpåsar etc.) är inte avsett för lek. Förvara utom räckhåll för barn.

- Använd inte maskinen om nätsladden eller stickkontakt är skadad. En skadad nätsladd skall omedelbart bytas ut. Kontakta ett auktoriserat servicecenter. Risk för elchock.

- Förvara och använd maskinen inomhus. Skydda värmelement, stickkontakt och nätsladden från väta och fukt. Sänk aldrig ner maskinen i vatten eller annan vätska. Skydda från stänk och dropp. Vatten i samband med elektricitet kan leda till livshotande chock.

- Anslut maskinen endast till ett vägguttag som uppfyller bestämmelserna. Kontrollera nätspänningen på anslutningsplatsen överensstämmer med som anges på maskinens typskylt på maskinens undersida.

- Placera maskinen på en plan och värmetålig yta för att undvika brandrisk. Använd och förvara maskinen inomhus.

- Denna maskin är inte avsedd att användas av barn eller personer med nedsatt fysisk eller mental hälsa. Ej heller av personer som saknar nödvändig erfarenhet och kunskap, utom i sådana fall då de erhållit vägledning och instruktion av person som ansvarar för deras säkerhet. Barn skall hållas under uppsikt så att de inte leker med maskinen.

- Placera inte nätsladden nära heta ytor, skarpa kanter eller andra vassa föremål. Grip tag i stickkontakten när den ska dras ur vägguttaget, dra inte i sladden.

- För inte ner fingrarna i kapselfacket. Risk för personskador! Ta aldrig bort delar från maskinen. För inte in föremål i maskinens öppningar. Det kan leda till elchock! Åtgärder som inte beskrivs i denna bruksanvisning får endast utföras av auktoriserat servicecenter.

- Fäll alltid ner spaken. Fäll aldrig upp spaken när maskinen arbetar. Droppskålen och gallret ska sitta på plats vid användning.

- Plocka inte bort delar från maskinen. För inte in föremål i maskinens öppningar. Detta kan medföra elektrisk chock. Följ alltid bruksanvisningens instruktioner. Handlingar som ej finns beskrivna i denna bruksanvisning skall endast utföras av auktoriserat servicenter.

• Avkalka maskinen regelbundet enligt bruksanvisningarnas instruktion. Maskinen kan annars ta skada och utgöra en hälsorisk.
• Rengör maskinen noga och regelbundet. En smutsig maskin kan utgöra en hälsorisk.
• Dra stickkontakten ur vägguttaget och låt maskinen kallna innan rengöring.
• Töm maskinen på vatten och dra ur stickkontakten om du inte planererar att använda den under en längre tidsperiod (t.ex. under semesterresor).

Återvinning

Denna maskin har tillverkats med användning av material av högsta kvalitet som kan återanvändas eller återvinnas. Bortskaffa därför maskinen genom att lämna den på därför upprättade miljöstationer.

När du ska bortskaffa maskinen ska du först dra stickkontakten ur vägguttaget. För att förhindra fortsatt användning klipp därefter av nätsladden så nära maskinen som möjligt.

Europeiska direktivet 2002/96/EC angående bortskaffande av avfall från elektrisk- och elektronisk utrustning (WEEE) och italienskt förordnande nr. 151 från 2005-07-25. Uttjänta produkter får inte kastas tillsammans med osorterat hushållsavfall. De skall inlämnas till en av den lokala myndigheten upprättad miljöstation eller returneras till återförsäljaren för vidare hantering. Insamling av elektriskt avfall minskar skadlig inverkan på miljön och hälsa som kan uppstå vid felaktig bortskaffning samt möjliggör återvinning av material vilket innebär avsevärda besparingar av energi och resurser. Den överkryssade soptunnesymbolen på produkten eller i den medföljande dokumentationen anger att produkten skall bortskaffas separat. Felaktig bortskaffning kan enligt gällande lagstiftning medföra rättslig påföljd. Materialet i förpackningen kan återvinnas. Kontakta din lokala myndighet för ytterligare information om bortskaffning.

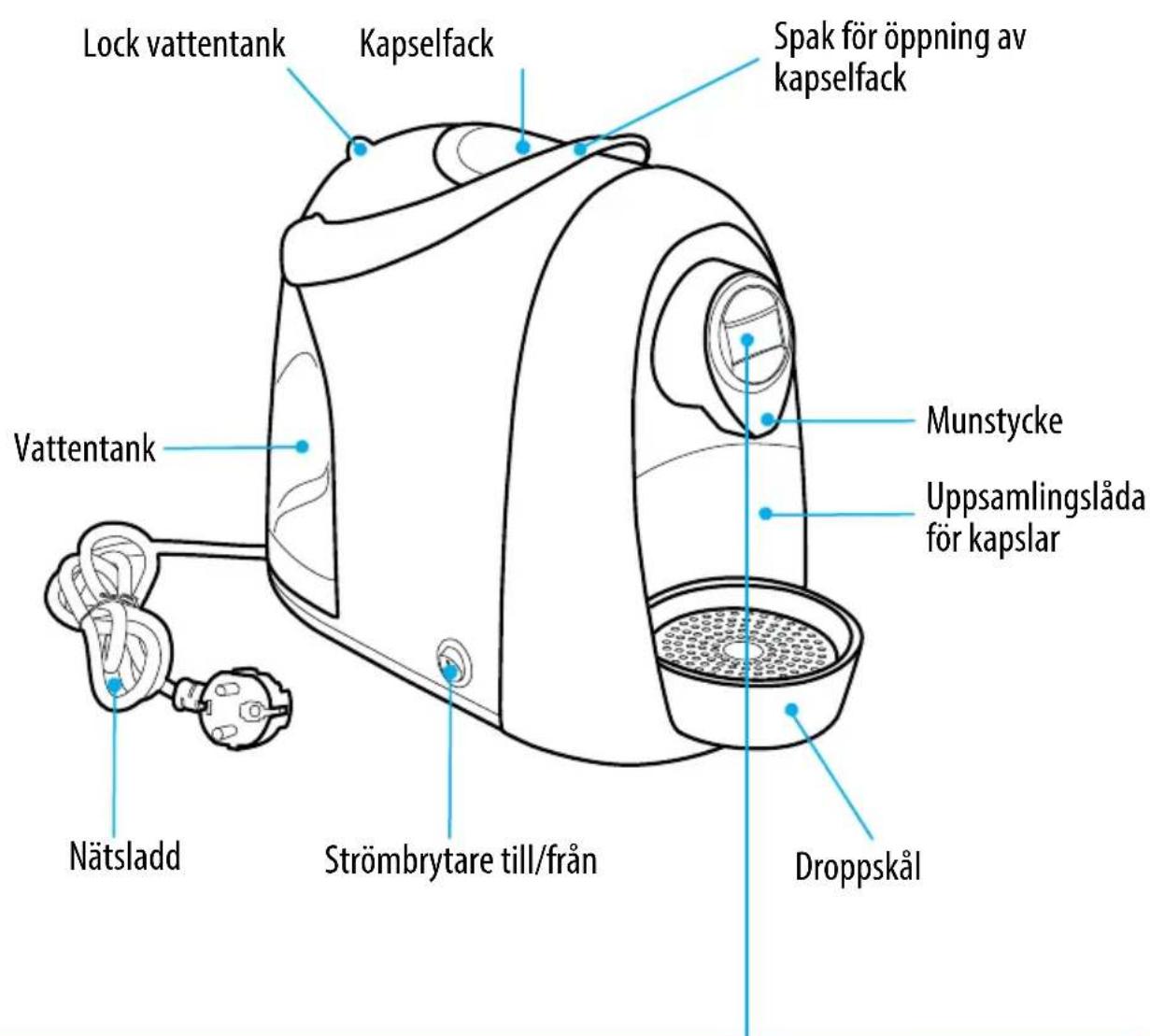

Beskrivning av maskinens delar

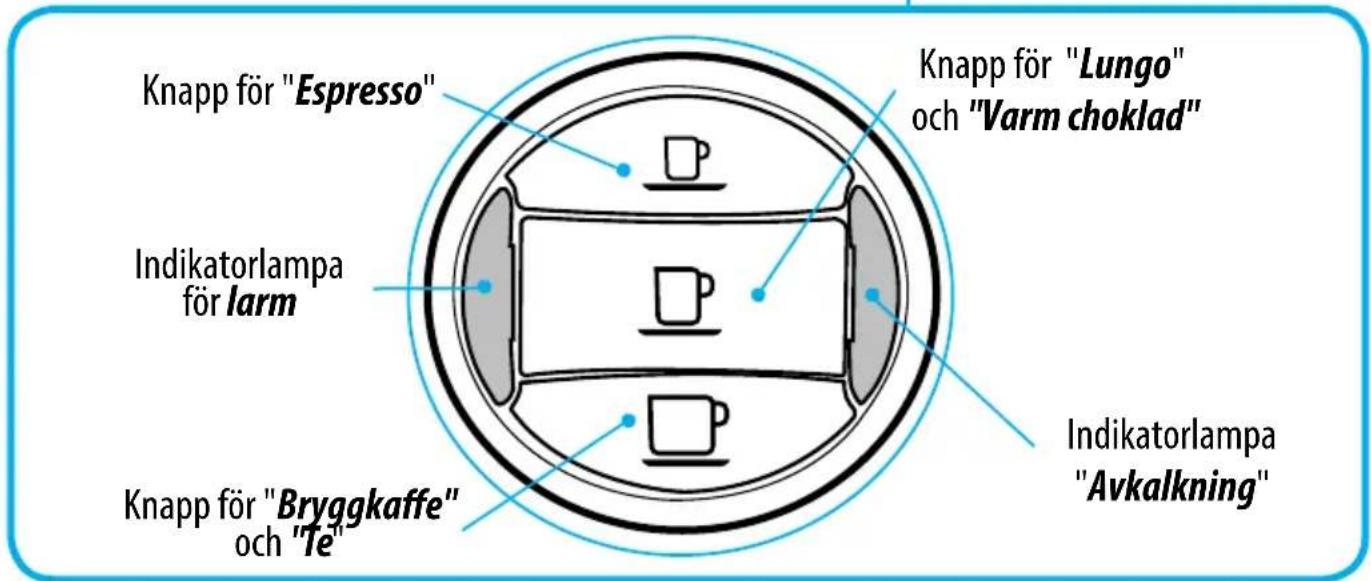

Lock vattentank Kapselfack Spak för öppning av kapselfack Vattentank Nätsladd Strömbrytare till/från Munstycke Uppsamlingsläda för kapslar Droppskål

Knapp för "Espresso" Indikatorlampa för larm Knapp för "Bryggkaffe" och "Te" Knapp för "Lungo" och "Varm choklad" Indikatorlampa "Avkalkning"

Fyll vattentanken med friskt vatten.

2

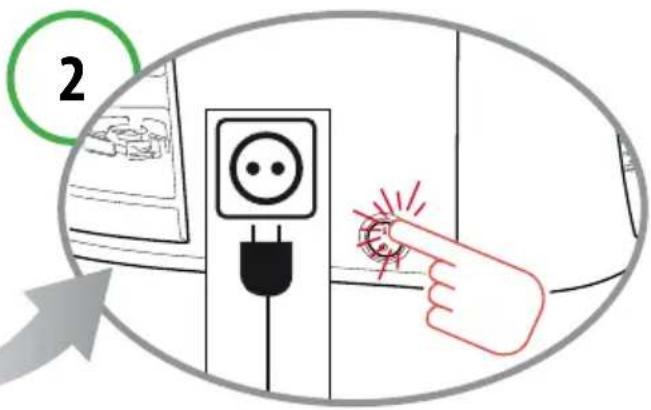

Sätt stickkontakten i väggen och starta maskinen.

3

Lamporna för bryggning blinkar växelvis med den röda indikatorlampan för vatten.

Placera en behållare under munstycket.

5

Tryck på valfri bryggknapp. Upprepa tills maskinen fyllts med vatten och vatten kommer ur munstycket.

6

Lamporna för espresso, lungo och brygg blinkar. Maskinen värms upp.

OBSERVERA:

Om lamporna för bryggning fortsätter blinka tillsammans med indikatorlampan för vatten efter påfyllning avslutats, upprepa steg 5 tills indikatorlampan släcks.

7

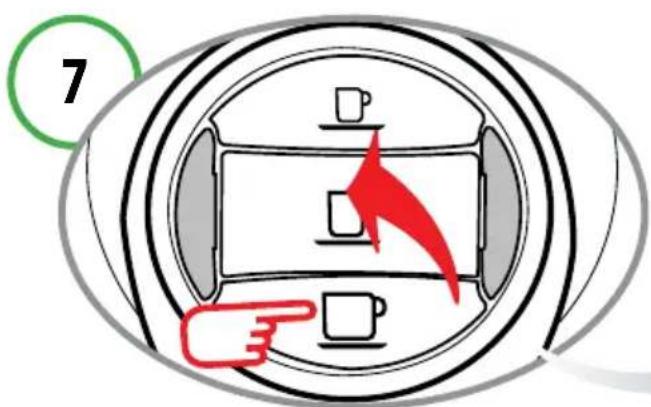

När knapparnas lampor lyser med ett fast sken trycker du på bryggknappen för att skölja igenom maskinen. Fortsätt att trycka tills tanken är tom. Töm behållaren vid behov.

Töm spillbrickan på eventuellt spillvatten.

2 Slå på maskinen

1

Fyll vattentanken med friskt vatten. Slå på strömbrytaren.


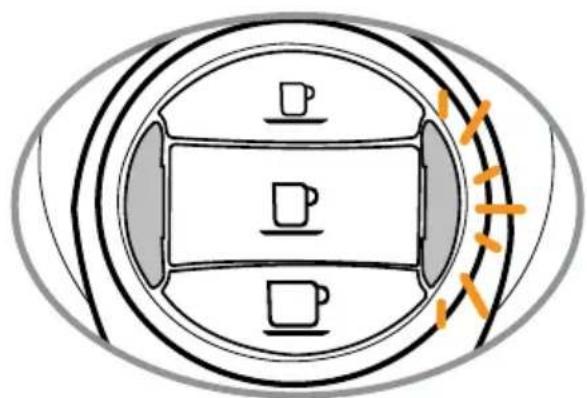

Knapparnas lampor blinkar vid uppvärmning. När de lyser med ett fast sken är maskinen färdig att använda.

LARM AVKALKNING UPPVÄRMNING

När indikatorlampan för avkalkning lyser orange och maskinen piper tre gånger är det dags att avkalka den. Följ instruktionerna för avkalkning i avsnitt 9.

Lamporna för espresso, lungo och brygg blinkar. Maskinen värms upp.

SLUT PÅ VATTEN UNDER BRYGGNING

1

När vattentanken är tom blinkar indikator-lampan rött för tom vattentank och maskinen piper tre gånger.

2

Fyll vattentanken med friskt, kallt vatten.

3

Tryck på någon av knapparna för att fylla maskinen med vatten.

4

När knapparnas lampor lyser med ett fast sken kan du brygga igen.

OM SPAKEN LYFTS UNDER BRYGGNING

WARNING!

Lyft aldrig på spaken under bryggning – hett vatten kan stänka utanför maskinen. Risk för brännskador!

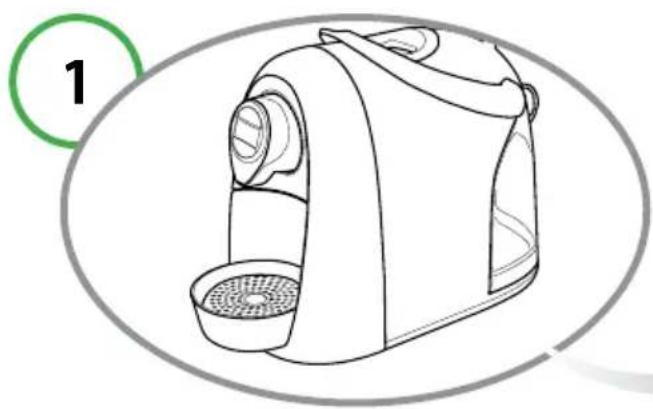

1

Om spaken lyfts under bryggning.

2

Indikatorlampan tänds och lyser rött och maskinen piper en gång. Maskinen avbryter bryggningen.

3

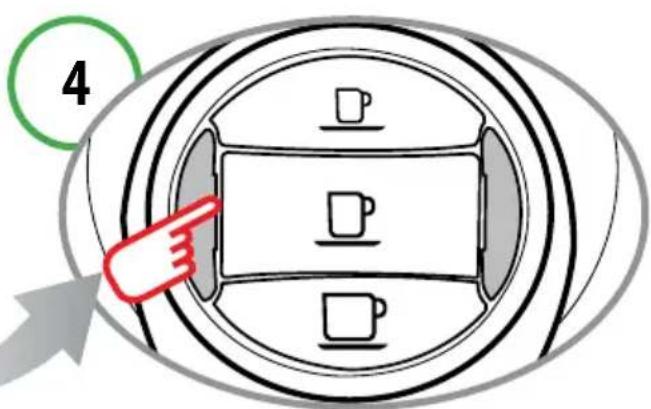

Stäng spaken Tryck på valfri bryggknapp för att återställa

4

larmet. Bryggning kan återupptas.

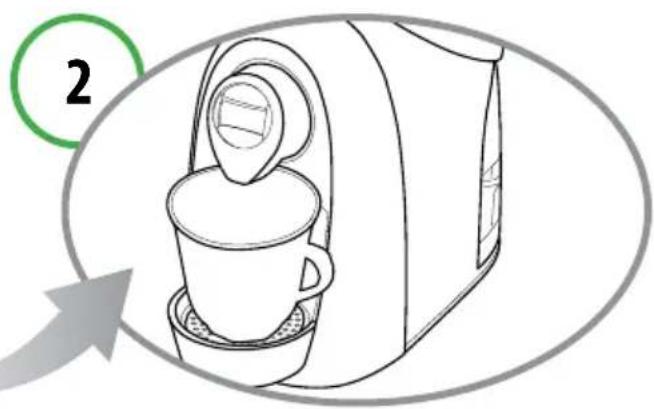

Munstycket kan justeras för varierande höjd mugg/kopp

Justering för stor kopp/mugg

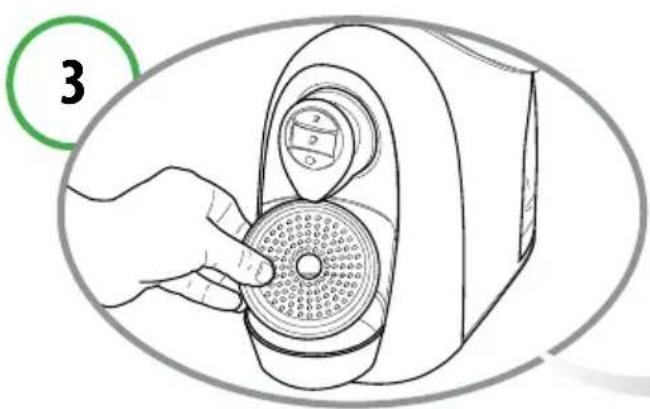

För att använda espressokopp/liten kopp, ta loss gallret.

4

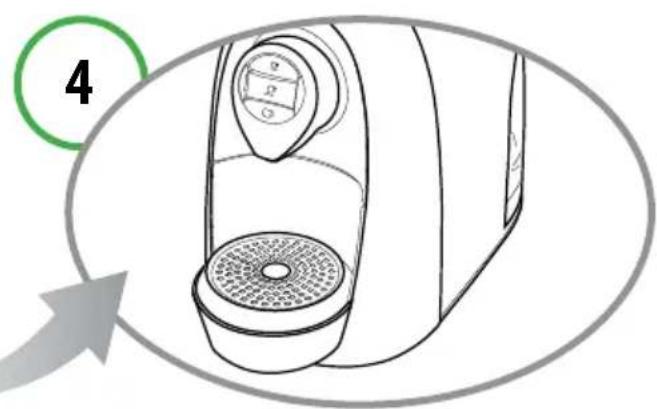

Vänd på gallret och sätt det på plats igen.

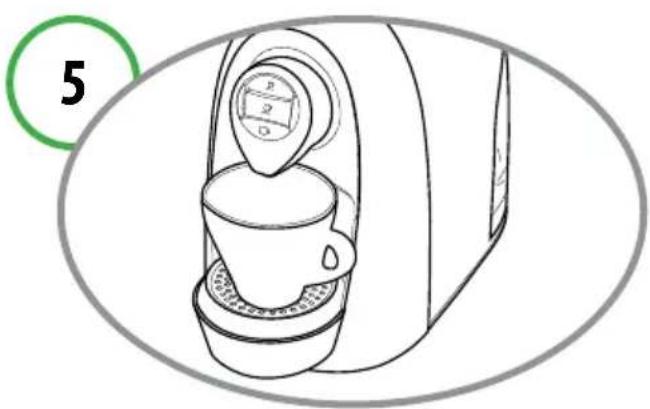

Inställningen ger bästa resultat vid bryggning av espresso i liten kopp.

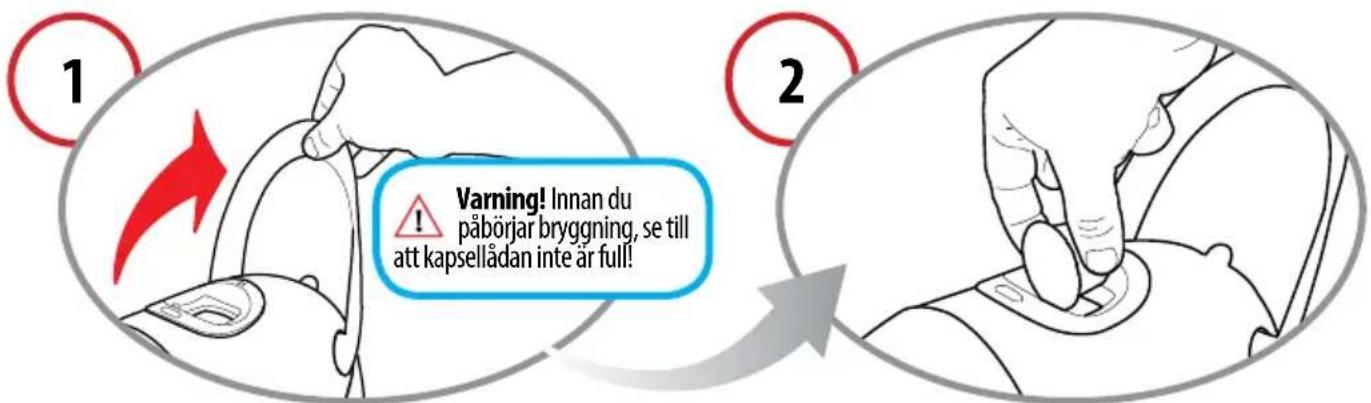

1 Varning! Innan du påbörjar bryggning, se till att kapsellådan inte är full! 2

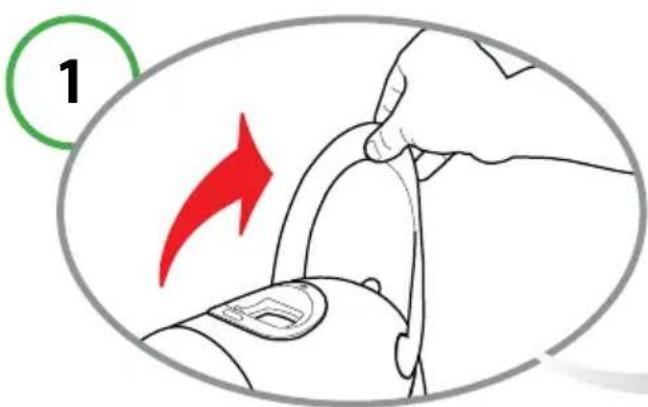

Öppna kapselfacket genom att lyfta spaken. Lägg en kapsel i facet och tryck den försiktigt på plats.

3 4

Fäll ner spaken helt.

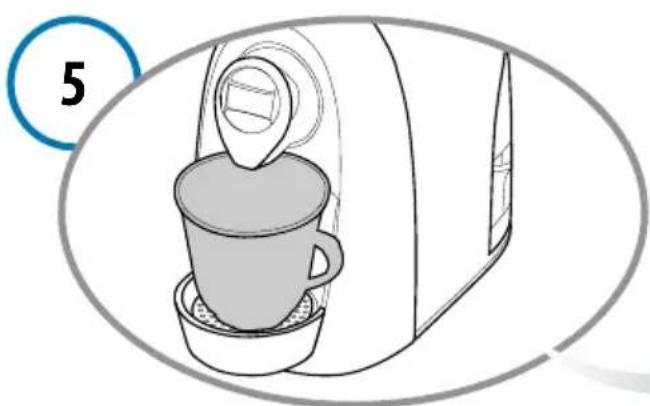

Placera en kopp eller mugg under munstycket.

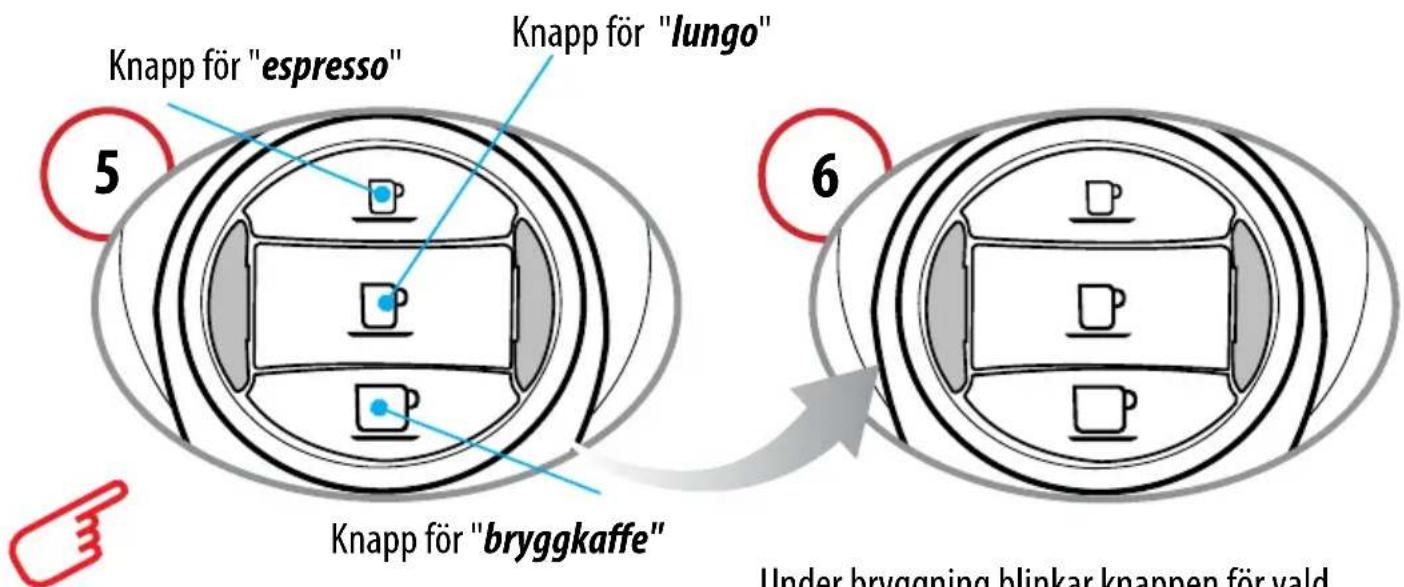

Knapp för "espresso" Knapp för "lungo" Knapp för "bryggkaffe" Under bryggning blinkar knappen för vald

Tryck EN gång för vald kaffesort.

Under bryggning blinkar knappen för vald bryggningsmetod. Bryggning avbryts vid programmerad mängd med ett pip.

7

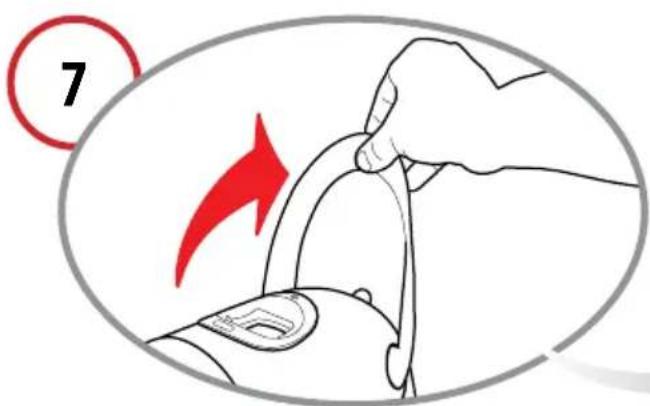

Lyft spaken för att släppa ner den använda kapseln i kapsellådan.

8

Stäng spaken.

6 Bryggning av varm choklad och te

Varm choklad och te: Följ instruktion för bryggning kaffe fram till steg 5:

Knapp för "varm choklad"

5

Knapp för bryggning av "Te"

Tryck EN gång för varm choklad eller te.

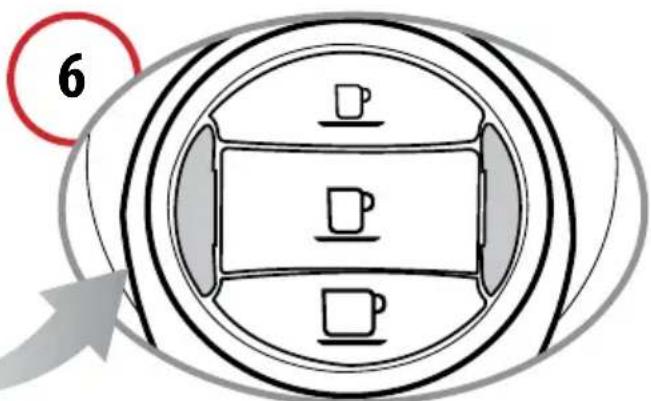

6

Under bryggning blinkar knappen för vald bryggningsmetod. Bryggning avbryts vid programmerad mängd med ett pip. Därefter följ instruktionen i steg 7 och 8 ovan.

OBSERVERA: Tänk på att skölja munstycket genom att trycka en gång på bryggknappen utan att sätta i någon kapsel när du växlar mellan kaffe, te och choklad för att undvika att dryckerna tar smak av varandra.

1 Varning! Innan du påbörjar bryggning, se till att kapsellådan inte är full! 2

Öppna kapselfacket genom att lyfta spaken. Lägg en kapsel i facet och tryck den försiktigt på plats.

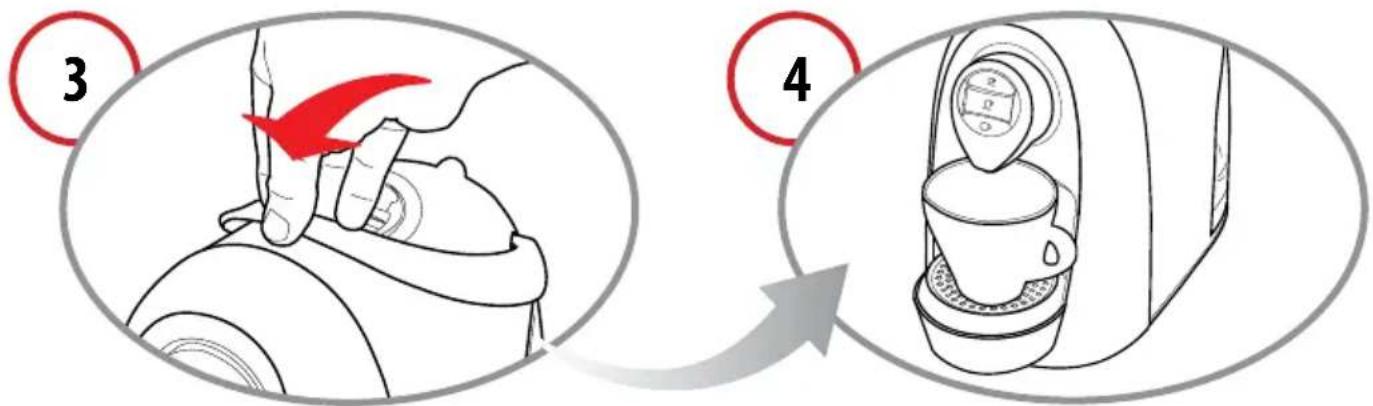

3 4

Fäll ner spaken helt.

Placera en kopp eller mugg under munstycket.

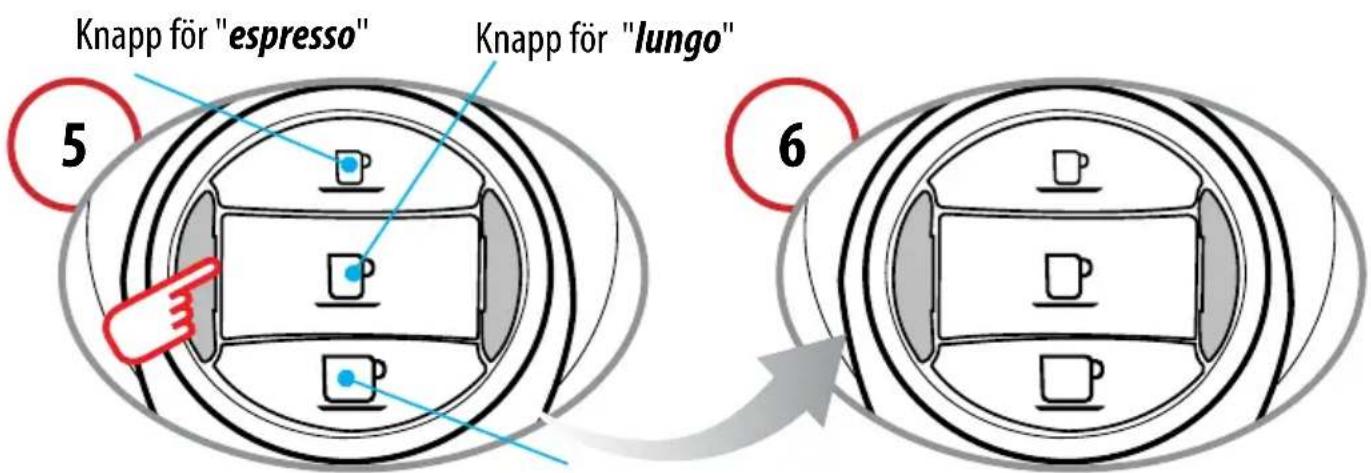

Knapp för "espresso" Knapp för "lungo" 5 6

Knapp för "bryggkaffe"

Tryck vald knapp och HÅLL DEN INTRYCKT

Avbryt bryggning vid önskad mängd genom att släppa knappen. Knappen är nu omprogrammerad – upprepa stegen för ny programmering. Max 250 ml.

Ta bort spillbrickan och kapsellådan.

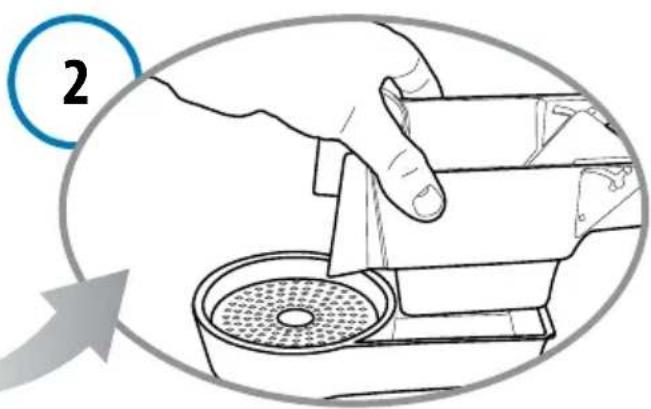

Lyft ur kapsellådan. Töm den och skölj ur den med vatten.

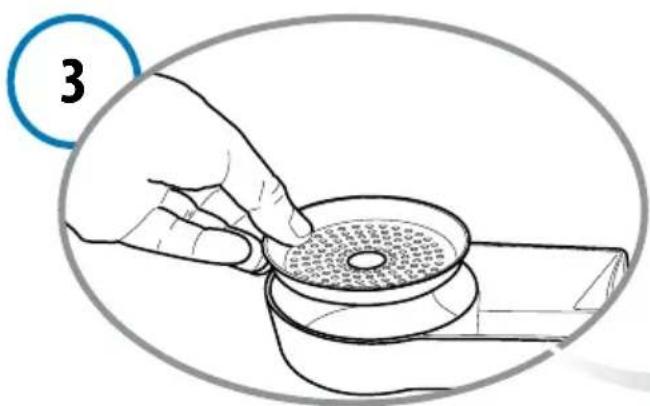

Ta bort gallret. Töm spillbrickan och skölj den med vatten.

4

Ta bort vattentanken. Töm den och skölj den. Vattentanken kan INTE diskas i diskmaskin.

Använd en mjuk trasa och milt diskmedel för att rengöra maskinens yttre.

Maskinens plastdelar kan inte diskas i diskmaskin.

OBSERVERA: Efter bryggning, öppna alltid spaken och släpp ner den använda kapseln i kapsellådan. Lämna aldrig använd kapsel kvar i maskinen.

När indikatorlampan för avkalkning blinkar orange och maskinen piper 3 gånger är det dags att avkalka maskinen. Följ instruktionerna nedan.

Maskinen har ett program som övervakar mängden vatten som används för tillredning av drycker. Detta ger användaren en indikering när maskin bör avkalkas. Varningsindikering beskrivs i avsnitt 3.

Läs noga igenom anvisning på avkalkningsmedlets förpackning. Undvik alltid kontakt med ögon, hud och maskinens yttre. Slå inte av maskinen under avkalkningen och lämna inte maskinen utan uppsikt. Använd inte ättika – det kan skada maskinens teknik.

Vi rekommenderar användning av Caffitaly Systems avkalkningsmedel som är utvecklat att passa Caffitaly Systems kapselmaskiner.

Slå av maskinen. Ta ut och gör ren spillbrickan och kapsellådan.

Ta bort och töm vattentanken. Blanda avkalkningsmedlet med vatten enligt förpackningens anvisningar och håll i vattentanken.

Placera en behållare (minst 250 ml) under munstycket.

6

Se till att spaken är helt nerfälld och att det inte finns någon kapsel i kapselfacket.

7

Håll knapparna espresso och lungo intryckta – och slå på maskinen.

Lampan för lungo blinkar, indikatorlampan för avkalkning blinkar omväxlande orange och rött. Tryck på lungoknappen för att starta avkalkningen.
    note right of A: 9

Maskinen trycker automatiskt ut avkalkningslösningen 5 gånger med 4 minuters mellanrum, totalt cirka 25 minuter. Under tiden får ingen knapp röras. Indikatorlampan blinkar under tiden omväxlande orange och rött.

Om behållaren blir full – töm den.

När lungoknappens lampa blinkar samtidigt som indikatorlampan (omväxlande rött och orange) är avkalkningsdelen klar. Vattentanken är nu tom.

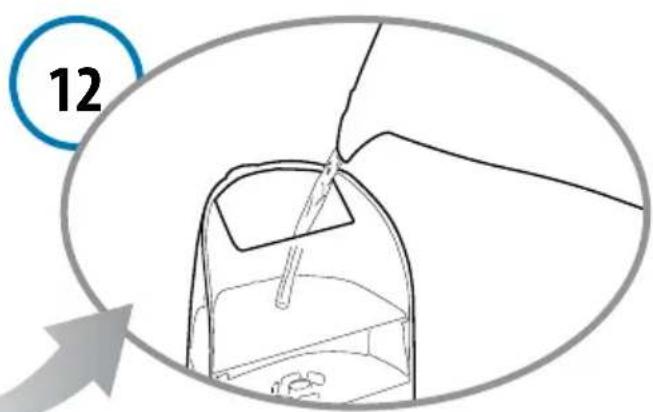

12

Ta loss och skölj vattentanken, fyll den med kallt och friskt vatten, sätt tillbaka den.

Ta loss och skölj spillbricka och kapsellåda. Sätt tillbaka dem.

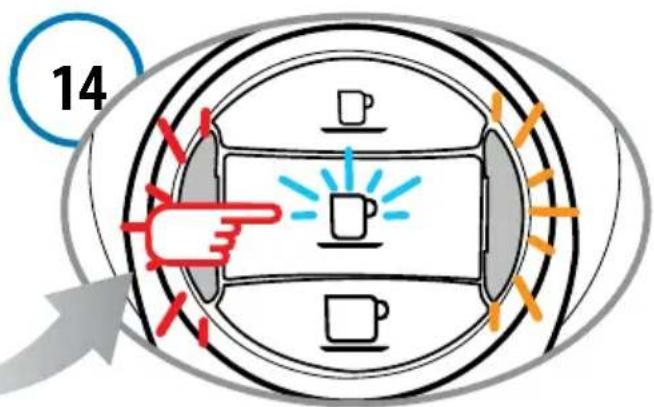

Tryck på den blinkande lungoknappen för att starta sköljprogrammet.

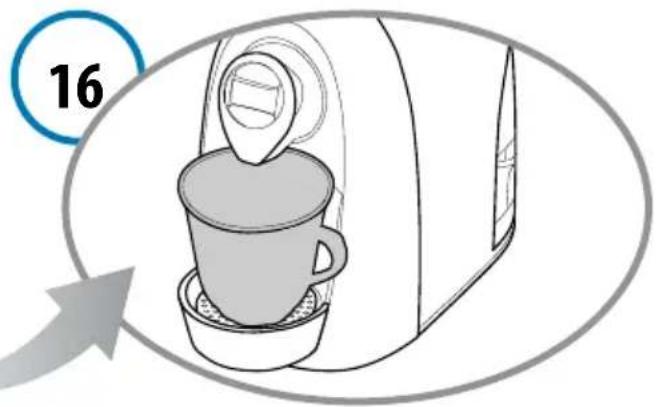

15

Sköljvatten passerar nu genom maskinen. Indikatorlampan blinkar omväxlande rött och orange.

Om behållaren blir full – töm den.

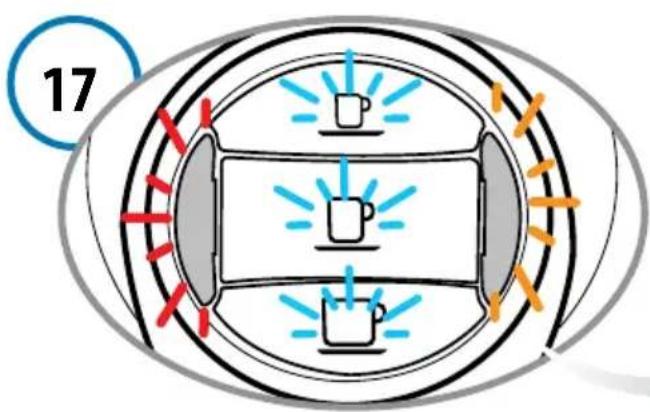

När sköljcykeln är färdig piper maskinen och alla knapparnas lampor blinkar; maskinen värms upp. När lamporna lyser med ett fast sken är maskinen redo att användas.

18

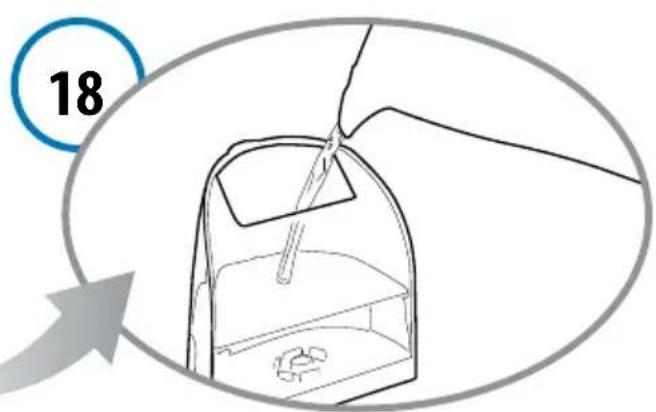

Ta loss och skölj vattentanken igen, fyll den med kallt och friskt vatten, sätt tillbaka den.

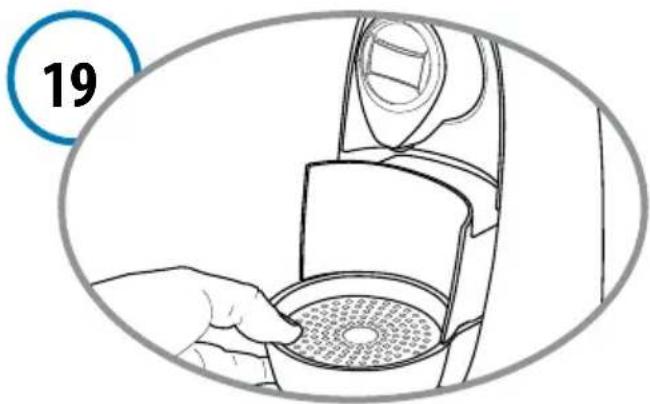

Ta loss och skölj spillbricka och kapsellåda. Sätt tillbaka dem.

Använd en mjuktrasa och milt diskmedel för att rengöra maskinens yttre.

PROBLEM ORSAK LÖSNING

Inget kaffe bryggs. Vattentanken är tom. Fyll på vattentanken, tryck påvalfri knapp för att fortsättabryggning.
Det går inte att fälla ner spaken. Kapsellådan är fullEn kapsel har fastnat		Töm kapsellådan.Peta försiktigt ner kapseln ikapsellådan.
Indikatorlampan för avkalkninglyser.	Maskinen behöver avkalkas Avkalka maskinen, se avsnitt 9.
Indikatorlampan för av kalkninglyser trots att jag nyligenavkalkat maskinen.	Temperatursensorn är urfunktion	Lämna in maskinen hosauktoriserat servicecenter.
Det kommer bara några dropparkaffe/choklad/te.	Serveringsmängden förvald bryggknapp har blivitomprogrammerad av misstag	Programmera om knappen tillönskad mängd. Se avsnitt 7.
Min dryck blir inte tillräckligtvarm	Koppen är för kallMaskinen behöver avkalkas	Gör som proffen, förvärmkoppen med hett vatten. Tänkpå att avkalka kapselmaskinenmed jämna mellanrum för bästamöjliga bryggtemperatur.

Jag ser ingen skillnad på espresso- och bryggkapslar: Se kapselns lock – där står espresso eller filter/brygg – eller vänd på kapseln och titta: espressokapseln har slät botten – bryggkapseln har ett hål med ett filter i botten

Varför är det olika knappar på maskinen för espresso och bryggkaffe? Espresso och bryggkaffe bryggs under olika tryck.

Var kan jag köpa Löfbergs Lilas kapslar? I livsmedelsaffärer, i vitvaru- och fackhandeln samt på webben:

• City Gross • Järnia • Willys
• Coop • Konsum Värmland
- Elkedjan - Lagerhaus
- Elon - Matöppet
- Elspar - MediaMarkt
• Hemexperten • Netonnet
• Hemköp • PrisXtra
- ICA - Siba

Se typskylten på maskinens undersida.

Max. 15 bar

< 70dB A

cirka 4 kg

1,2 liter

10^ C ÷ 40^ C

170 mm 260 mm 320 mm

Material och delar som kommer i kontakt med matvaror uppfyller kraven enligt Europa-parlamentets och rådets förordning 1935/2004.
