⑤ Innehållsförtekening

Råd beträffande skrotning av gamla kyl-/frysskåp, säkerhets-anvisningar och varningar Bestämmelser,	48, 49
omgivningstemperatur	49
Översiktsbild	50
Installation	50 - 52
Slå på strömmen, ställa in temperaturen, stänga av strömmen	52
Lågga in matvaror	53
Rengöring och skötsel	54
Energlspartips	54
Enklare fel man själv kan avhjälpa	55, 56
Service	56

Råd beträffande skrotning av gamla kyl-/frysskåp, säkerhetsanvisningar och varningar

Skrotning av gamla kyl-/frysskåp

Äldre modeller av kyl- och frysskåp är ofta utrustade med lås som inte kan öppnas från insidan. Om du ska kassera eller ställa undan ett sådant skåp, bör antingen låset förstöras eller dörren tas bort. På så vis kan du förhindra att lekande barn låser in sig i skåpet och utsätter sig för livsfara. Om skåpet dessutom ska skrotas bör du, när stickkontakten dragits ut ur vägguttaget och skåpet lyfts ut, även klippa av anslutningssiadden så nära skåpet som möjligt.

Miljöråd

Kylkretsen och isoleringen i kyl-/frysskåpet innehåller "freonhaltiga" ämnen. Detta "freon" kan när det frigörs skada ozonskiktet i atmosfären. Hör därför med din kommun var du kan lämna ditt gamla kyl-/frysskåp för skrotning. Se till att rörledningarna inte skadas innan skåpet tas om hand på ett fackmannamässigt och miljöriktigt sätt.

Förpackningsmaterialet

Allt förpackningsmaterial till ditt nya skåp kan tas om hand på ett sätt som är skonsamt för miljön.

Kartongen består till 80 - 90% av returpapper. Ta isår kartongen och skicka den med pappersinsamlingen.

Trädetaljerna är icke kemiskt behandlade. Plasten är av polyetylen (PE) och det "freonfria" stötdämpande materialet är polystyrenskumplast (PS). Materialen är återanvändbara efter bearbetning.

Vårt bidrag till en bättre miljö – vi använder returpapper

Hör med din kommun eller ditt lokala renhålningsverk var man kan lämna emballage och gamla produkter som ska skrotas så att de tas om hand på bästa och för miljön skonsammaste sätt.

Säkerhetsanvisningar och varningar

Lås noggrant igenom bruks- och monteringsanvisningarna, både anvisningar, råd och varningstexter innan skåpet installeras och tas i bruk. På så sätt får du viktig information om hur skåpet ska installeras, användas och skötas. Följ även lokala bestämmelser (byggbestämmelser, bestämmelser från hyresvärd, försäkringsbolag osv.).

Spara bruks- och monteringsanvisningarna så att nästa ägare får ta del av all information.

Om råden nedan inte följts kan inte tillverkaren ställas till ansvar:

- Detta skåp är mycket skonsamt mot miljön eftersoms kylkretsen innehåler isobutan (R 600a), som är en miljövänlig men brännbar naturgas. Se till att inte någon del av kylkretsen skadas när skåpet transporteras och installeras. Vis skador, undvik öppen eld och olika ty per av tändare samt vädra utrymmet där skåpet står under några minuter.

- Alla som använder skåpet ska vara väl förtrogna med det och med säkerhetsanvisningarna.

- Använd inte ett skåp som är skadat. Ta kontakt med handlaren om du är tveksam.

- Anslutning och uppställning skall ske enligt monteringsanvisningen. För att man ska kunna ansluta skåpet måste spänning och ström från vägguttaget stämma med uppgifterna på typskylten.

Säkerhetsanvisningar och varningar, bestämmelser, omgivningstemperatur

- Elsäkerheten hos skåpet garanteras endast om det elektriska uttaget är jordat enligt föreskrifterna. Jordfelsbrytare är inte att rekommendera på kyl/frysar.

- Dra alltid ut stickkontakten ur vägguttaget eller skruva ur säkringen vid rengöring och i håndelse av fel. Dra i stickkontakten, aldrig i anslutningssladden.

- Service och reparationer bör endast utföras av serviceföretag som godkänts av leverantören. Använd endast reservdelar som tillhandahålles av sådana företag.

- På marknaden finns underläggskivor för kylenheter vilka vi kan rekomendera. Detta gör att tex rengöringsvattnet kommer framåt, och inte skadar golvet.

- Alla installationsarbeten och ingrepp i skåpet, t ex förlängning av anslutningssladden, skall utföras av behörig fackman. Reparationer, som inte utförts på ett sakkunnigt sätt kan försämra skåpets funktion och innebära stor fara för användaren.

- Förvara aldrig explosiva gaser och vätskor i kyl- eller frysutrymme. De kan sprängas och skada personer och egendom.

- Starkspritflaskor bör förvaras stående och väl tillslutna.

- Se till att inte skada någon av delarna i kylkretsen genom att punktera kondensorns kylmediumskanaler med något vasst föremål, böja rörledningarna, skrapa bort ytskikt osv. Kylmedium som sprutar ut kan leda till ögonskador.

- Se till att inte anslutningssladden kommer i kläm när skåpet installeras eller flyttas.

- Utskjutande metalldelar på baksidan och kanter bakom och under skåpet kan vara vassa. Var därför försiktig när skåpet flyttas. Använd handskar.

- Om tippskydd följer med ska det alltid monteras.

- Täck inte för ventilationsöppningarna!

- Stöd dig aldrig på dörren och använd inte sockel eller utdragslådor som trappsteg.

- Låt inte barn leka med skåpet eller röra reglage. Se till att barn under inga omständigheter sätter sig i utdragslådor eller hänger i dörrarna.

- Förvara nyckel till skåp utrustade med lås utom räckhåll för barn.

Bestämmelser

Detta kyl-/frysskåp är endast avsett för förvaring av matvaror för normalt hushållsbruk. Om det används för andra ändamål kan det finnas risk för skada på person och egendom.

Skåpet har genomgått en kontroll av kylsystemet och uppfyller tillämpliga säkerhetsbestämmelser.

Omgivningstemperatur

Normal omgivande rumstemperatur för kylskåpet är +6°C till +32°C och vid speciella förhållanden även +6°C till +38°C (se typskilten).

Överskrids dessa värden kan det bli för varmt i kylskåpet.

Sjunker den omgivande rumstemperaturen under +6°C avstannar kylfunktionen (kan även ske tidigare).

Temperaturen inuti kylskåpet blir densamma som den omgivande rumstemperaturen.

Blir det kallare än 0°C finns det risk för frost och skador kan uppstå på kylen.

Översiktsbild

Längst bak i bruksanvisningen finns bilder på skåpet. Vik ut uppslaget och titta på dem samtidigt som du läser texten. Denna bruksanvisning gäller för flera modeller och därför kan vissa skillnader förekomma i de detaljer som syns på bilderna.

Översikt


1 Ventilationsgaller
2 Kylskåpets bakre vägg (evaporator)
3 Temperaturväljare/Innerbelysning
4/5 Hylla

* 4a Kylslussen (bör ej förlyttas)

6 Grönsakslåda

* 6a Grönsakslåda

7 Sockel med ventilationsöppning

* 8 Fack

* 9 Smör- och ostfack

*10 Äggfack

*11 Fack

*12 Flaskfack

13 Tätningslist

A = Kyldel

B = Svaldei

* endast vissa modeller

Installation

Placering

Placera skåpet i ett torrt rum med god ventilation. Stäl det inte i direkt solljus eller i närheten av en värmekälla (spis, element etc). Om detta inte går att undvika måste lämplig isolerskiva placeras mellan skåp och värmekälla. Isolerskiva behövs inte om minimiavständen är följande:

Till elspis, 3 cm.

Till annan värmekälla, 30 cm.

Sätt inte igång kylskåpet omedelbart efter installationen. Kylsystemet behöver stabilisera sig under ca 30 minuter. Har skåpet transporterats liggande, bör det stå upprätt i minst 4 timmar innan det startas.

Placera skåpet på plant och stadigt underlag. Justera skåpet med de två skruvfötterna på framsidan om golvet är ojämnt.

Montera distansklossarna

(endast vissa modeller)

Obs!

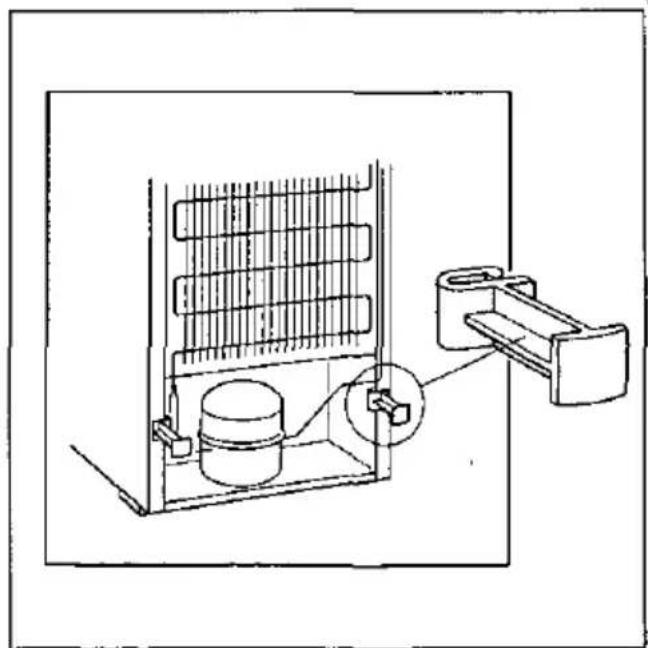

Fäst distansklossarna (om sådana medföljer) på sidoväggarna.

Gå tillväga på följande sätt:

Skruva av sockelgallret 1 och placera om täckkåpan 2.

Skruva loss nedre dörrlagret 3 och ta bort dörren.

Skruva ur den övre lagertappen 4 och flytta den till motsatta sidan.

Lyft ur pluggarna 5 på motsatta sidan om dörrhandtaget med en kniv.

Tryck in pluggarna 5 eller bifogade reservpluggar 7 i de tomma hålen.

Fixera dörren vid det övre dörrlagret, sätt i det nedre dörrlagret i skåpdörren och skruva fast.

Skruva fast sockelgallret igen.

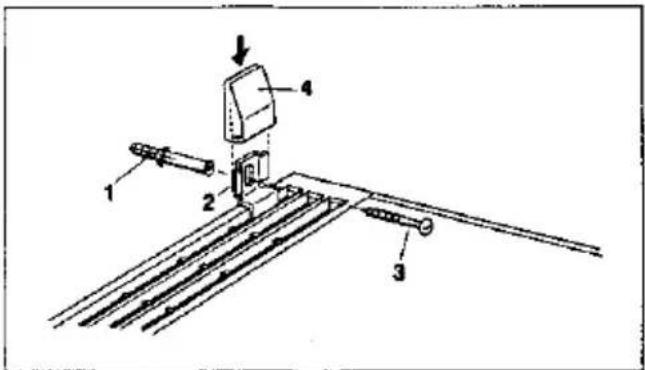

Montera tippskydd

För att inte skåpet ska kunna tippa framåt måste det säkras vid väggen.

Ställ därför skåpet vid väggen och justera in det med skruvfötterna.

Placera plåtvinkeln 2 på ventilationsgailret på höger eller vänster sida och märk ut på väggen var du ska borra hål.

Borra hålet och sätt i pluggen 1.

Fäst plåtvinkeln 2 i ventilationsgallret och skruva fast det i väggen 3.

* Skjut på hylsan 4.

* = endast vissa modeller

s

Installation

Sätta fast täckpropparna

Sätt fast täckpropparna i hålen i väggarna inuti skåpet. Hålen används vid reglering av höjden mellan hyllorna. Bild ①/C.

Var noga med monteringen av den extra droppskålen. Det finns på marknaden underläggs kivor för kylenheter vilka vi kan rekomendera. Detta gör att tex rengöringsvattnet kommer fram åt, och inte skadar golvet.

Elektrisk anslutning

Skåpet får endast anslutas till jordat vägguttag, 220 - 240 V / 50 Hz växelström.

Vägguttaget ska vara säkrat för 10 A.

Ventilation

Luften bakom kylskåpet värms upp och måste därför kunna ledas bort. I annat fall får kompressorn arbeta mer, vilket leder till högre strömförbrukning. Kompressorns livslängd kan också förkortas.

Se därför till att ventilationsöppningarna under inga omständigheter täcks för.

Normalt ljud

Kyla kommer från ett kompressor drivet kylsystem. Det är helt normalt att skåpet avger ett visst ljud. Ljut nivån varierar och kan bero på hur den är uppställd, hur den används, hur gammal den är och villket köldmedium som används. Ljud och vibrationer kan uppstå om skåpet inte står plant eller om rören ligger mot varandra. Kylsystemet har ett susande eller bubblande ljud som uppkommer när köldmediet pumpas genom rörslingorna inuti isoleringen och år helt normalt. Kompressorn av ger surrande eller pulserande ljud vilket är motorljud.

Slå på strömmen, ställa in temperaturen, stänga av strömmen

Rengör skåpet innan det tas i bruk. (Läs avsnittet „Rengöring och skötsel“.)

Slå på strömmen

Vrid temperaturväljaren (bild 2/3) ur läget „●“.

Skåpet börjar nu kylas. Innerbelysningen tänds när dörren öppnas.

Obs!

När kompressorn är igång bildas vattendroppar eller frost på kylskåpets bakre vägg (bild ①/2). Detta är helt normalt. Du behöver inte skrapa bort frosten eller torka bort vattendropparna eftersom den bakre väggen avfrostas automatiskt. Smältvattnet rinner ner i uppsamlingsrännan (bild ⑨/A) och leds ut på baksidan och avdunstar.

Ställa in temperaturen

Temperaturen ställs in steglöst med temperaturväljaren (bild 2/3).

„●“ = Kylning och belysning avstängda Från och med läge „1“ börjar kylningen.

Vi rekommenderar ett mellanläge.

KS 37K 30 SD

Svaldelen försörjs med kalluft från kyldelen via en gallret.

Tillförseln av kalluft kan regleras genom förskjutning av gallret. Bild 2/a.

Stänga av strömmen

• Vrid temperaturväljaren (bild 2/3) till läge „●“ för att stänga av kylningen och belysningen.
• När det inte ska användas under en längre tid: töm skåpet, dra ut stickkontakten ur vägguttaget, avfrosta och rengör skåpet. Låt skåpdörren stå öppen så att skåpet ventileras.

Lägga in matvaror

Anpassa skåpets inredning

Hyllorna i kylskåpet kan vid behov flyttas. Gör så här:

Ta ut hyllan och flytta om fästena „A“, „B“ och täckpropparna „C“. Bild ③ och ①.

Alla fack i dörren kan tas ut vid rengöring.

Lyft facken för att ta ut dem. Bild 3.

Tänk på följande när du lägger in matvaror:

• Låt varma maträtter och varma drycker svalna innan du sätter in dem.
• Låt helst matvarorna ligga kvar i sina originalförpackningar eller förpacka dem väl. Därigenom bevaras smakämnen, färg och färskhet. På så vis undviker man också att en matvara tar smak av en annan. Endast grönsaker, frukt och sallad ska lagras oförpackade i grönsakslådorna.

- Se till att fett och olja (smör, margarin m m) inte kommer i beröring med skåpets plastdetaljer eller med tätningslisten runt dörren (dessa kan annars luckras upp).

- Förvara inte explosiva ämnen i skåpet.

- Förvara starkspritflaskor stående och väl tillslutna. - Explosionsrisk!

- Kailast i kylskåpet är det vid den bakre väggen och ovanför nedersta hyllan i kylen. Förvara känsliga matvaror där.

Exempel på hur du kan placera matvarorna

Bild 1

I kylskåpet

På hylloma (4)

med början uppifrån - bakverk, färdiga maträtter, mejerivaror, kött och korv. Placera inte mjölken på översta hyllan.

I grönsakslådan (6)

grönsaker, frukt, sallad.

I facket (9) smör och ost.

I äggfacken (10) ägg.

|facket (11)

Svalen får överskotts kyla från kylen.

På glashyllan (5) - med början uppifrån - flaskor liggande, grönsaker, potatis, lök, konserver, frukt, sallad.

I grönsakslådan (6) - frukt, grönsaker, sallad.

Rengöring och skötsel

Ta för vana att alltid dra ut stickkontakten ur vägguttaget eller skruva ur säkringen när du ska rengöra kylskåpet.

• Rengör om möjligt kylskåpet en gång i månaden.
• Se till att vatten inte kommer in i kontrollpanelen eller belysningen.
• Använd inga vassa föremål, skurpulver eller kemiska lösningsmedel utan endast ljummet vatten med litet diskmedel för hela skåpet utom tätningslisten.
• Använd endast rent vatten till tätningslisten (bild 1/13) och torka därefter ordentligt torrt.
• Kylskåpets smältvattenränna (bild 9/A) och dess dräneringshål (bild 9/B) bör rengöras oftare så att smältvattnet kan rinna obehindrat. Rengör hålet med en bomullstopp eller dylikt. Låt inte vatten komma ner i dräneringshålet och därmed ner till avdunstningsskålen som kan svämma över.
• Anslut och slå på skåpet igen efter rengöring.

Energispartips

• Ställ kylskåpet i ett svalt rum med god ventilation. Ställ det inte direkt i solljus eller i närheten av en värmekälla (t ex element).
• Låt varma rätter först svalna innan du lägger in dem.
• Lägg djupfrysta varor i kylskåpet för upptining. Då tinar de skonsamt och vattnar sig mindre. Dessutom utnyttjar du deras kyla till de matvaror som finns i kylskåpet.
• Låt dörren stå öppen så kort tid som möjligt när du lägger in eller tar ut matvaror.

Enklare fel man själv kan avhjälpa

Det är inte alltid nödvändigt att ringa till en serviceverkstad. Kanske är det bara en småsak som behöver åtgärdas. Prova därför först om felet kan avhjäipas med hjälp av tabellen nedan.

Den som tillkallar en reparatör för ett sådant enklare fel får själv betala för arbetet.

Fel	Möjlig orsak
Ovanliga ljud:	- Ljud från kompressor, flåkt, avfrostningsur osv är vanligt förekommande och helt normala ljud (se även avsnittet „Normala ljud från kyl- och frysskåp“.)- Skåpet står inte plant och på ett stadigt underlag eller också har något främmande föremål ramlat ned och fastnat vid kompressorn.- Någon av delarna på skåpets baksida kan inte svänga fritt utan tar i skåpstommen eller väggen. Böj försiktigt undan delen.
Kylskåpsbelysningen fungerar inte:	- Temperaturväljaren (bild 10/3) står i läge „●”.- Lampan är sönder. Dra ut stickkontakten ur vägguttaget, ta bort käpan (bild 10/19). Byt till ny glödlampa (max 15 W, 220 V, sockel E 14).- Ljusströmbrytaren (bild 10/20) har fastnat. Försök få den att röra sig igen. Ring annars service.
Dålig kyleffekt:	- Dörren har öppnats ofta.- Ventilationsgallren är övertäckta.- Något främmande föremål har fastnat mellan kompressorn och väggen.
Ingen kyleffekt alls:	- Stickkontakten sitter inte ordentligt i vägguttaget.- Säkringen har gått.- Temperaturväljaren (bild 10/3) står i läge „●”.
Vatten på golvet vid kylskåpet:	- Dräneringsöppningen (bild 9/B) är igentäppt. Rengör hålet med en bomullstopp.

s

Enklare fel man själv kan avhjälpa

Om felet inte kunnat avhjälpas med ledning av våra anvisningar bör du ringa service.

Utför inte på egen hand några ytterligare arbeten, i synnerhet inte på skåpets elektriska delar.

Öppna inte dörren till skåpet i onödan, eftersom temperaturen då stiger snabbare.

Service

Typskylten

Anteckna typnummer (bild 11/21) och tillverkningsnummer (bild 11/22) innan du tar kontakt med serviceverkstaden.

Dessa uppgifter finner du på typskylten som sitter längst ned till vänster i skåpet.

Plugg 5 på motliggende side av dørgrepet vippes ut med en kniv.

Temperaturen kan innstilles trinnlöst med temperaturvelgeren (bilde ②/3).
