BRUKSANVISNING FN 11827 S MIELE

Bruks- och monteringsanvisning

läsas innan frysskåpet installeras och tas i bruk.

Därmed undviker du olyckor

och skador på frysskåpet.

sv-SE

M.-Nr. 07 933 880

Beskrivning av frysskåpet 4

Bidra till att skona miljön 5

Säkerhetsanvisningar och varningar 6

Energispartips 1 1

Koppla in och stänga av frysskåpet. 12

Om frysskåpet ska stå oanvänd en längre tid 13

Rätt temperatur 14

Ställa in temperatur 14

Temperaturindikering. 15

Varningssignal 16

Koppla in varningssystemet 16

Stänga av varningssignalen i förtid 16

Använda snabbinfrysning 17

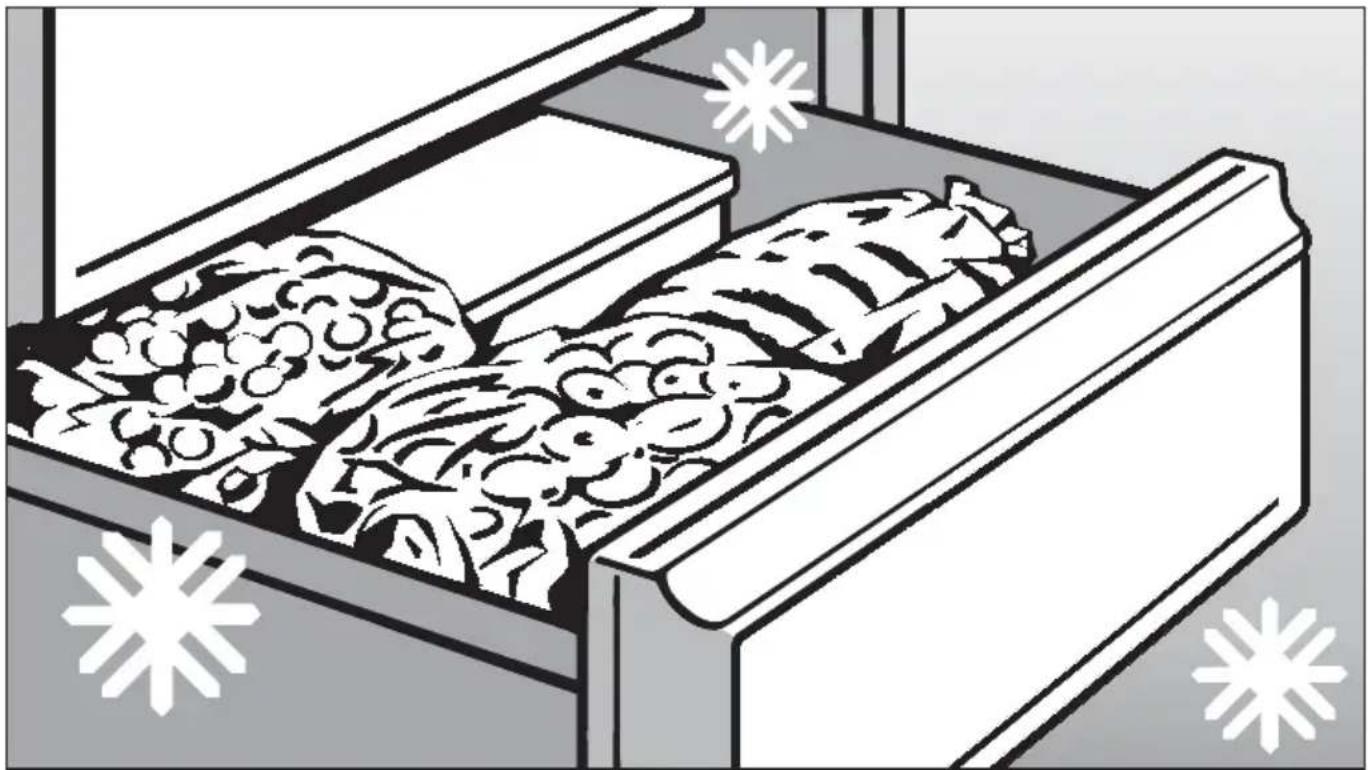

Frysa in och förvara livsmedel 18

Maximal infrysningsmängd 18

Vad händer när man fryser in färska livsmedel? 18

Använda kylavdelare 18

Viktigt att veta! 18

Förvara färdig djupfryst mat 19

Frysa in livsmedel själv 20

Att tänka på före infrysningen. 20

Förpackningar....20

Innan livsmedlen läggs in i frysskåpet 21

Infrysning 21

Frysa in stora frysvaror 21

Tina upp djupfrysta livsmedel 21

Frysa in isbitar 22

Snabbkyla dryck 22

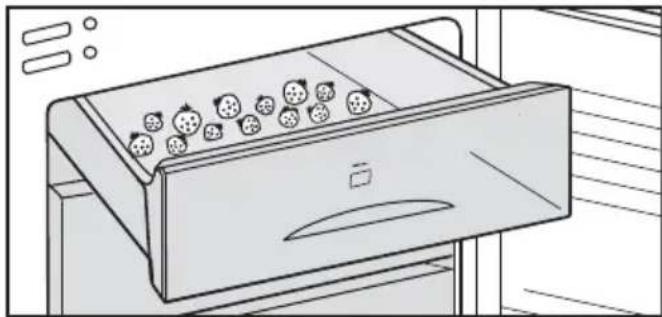

Använda frysbricka 2 2

Använda frysklamp 23

Avfrostning 24

Rengöring och skötsel 25

Utsida, insida och tillbehör 25

Ventilationsgaller 25

Dörrens tätningslist 26

Baksidan - metallgaller 26

Hur man klarar av mindre fel själv 27

Ljud från frysskåpet - orsaker 29

Miele service/garanti 30

Garantitid och garantivillkor 30

Elanslutning 31

Installationsanvisning 32

Uppställningsplats 32

Klimatklass 32

Ventilation 32

Uppställning av frysskåpet 33

Rikta frysskåpet 33

Frysskåpets mått 34

Uppställning av en side-by-side-kombination 35

Uppställning av frysskåpet 35

Sätta ihop skåpen med varandra 35

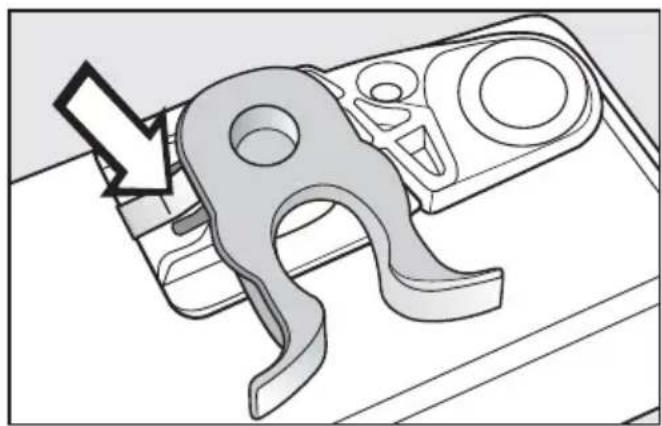

Ändra dörrupphängning 39

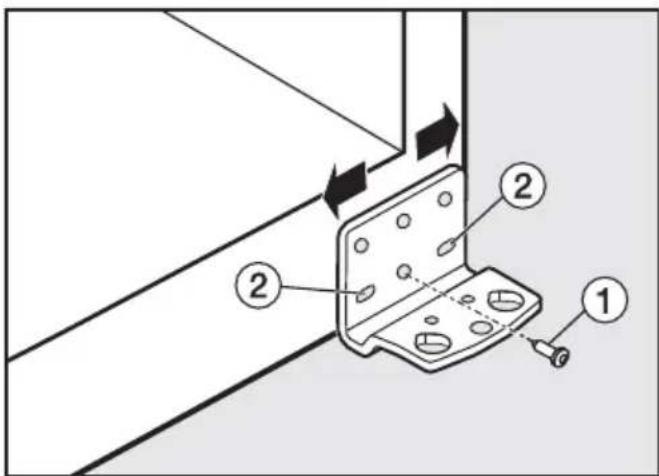

Rikta frysskåpsdörren 44

Beskrivning av frysskåpet

Miele

①Till/Frånknapp
② Knapp för inställning av temperatur
③Temperaturdisplay

④ Knapp för snabbinfrysning samt kontrollampa
⑤Knapp för avstängning av varningssignal samt kontrollampa

①NoFrost-system
② Den övre fryslådan går att använda som frysbricka
③Fryslådor

Transportförpackning

Emballaget skyddar frysskåpet mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material-kretsloppet innebär minskad råvaru-förbrukning och mindre mängder avfall. Fråga din kommun om möjligheten att lämna in transportförpackningen för återvinning.

Hantering av uttjänat frysskåp

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor det uttjänade frysskåpet i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att rören i frysskåpet inte går sönder innan det lämnats in för miljövänligt omhändertagande så att köldmediet i kylkretsloppet och oljan i kompressorn inte läcker ut.

Se till att det uttjänade frysskåpet förvaras barnsäkert tills det lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Detta frysskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål.

Läs bruksanvisningen noga innan frysskåpet tas i bruk. Den innehåller viktig information om installation, säkerhet, användning och skötsel av frysskåpet. Därmed förhindras olyckor samt skador på frysskåpet.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

Frysskåpet är endast avsett för användning i hushåll för förvaring av frysta livsmedel, för infrysning av färska livsmedel och för att göra isbitar.

All annan användning är otillåten och kan eventuellt vara farlig. Tillverkaren ansvarar inte för skador orsakade av att frysskåpet har använts på annat sätt än den är avsedd för eller på ett felaktigt sätt.

▶ Personer, särskilt barn som inte kan använda frysskåpet på ett säkert sätt, får endast använda det under uppsikt av en vuxen person.

Om det finns barn i hemmet

Barn får endast använda frysskåpet utan uppsikt under förutsättning att de känner till hur man använder det på ett säkert sätt. Barn måste kunna förstå riskerna med att använda frysskåpet på ett felaktigt sätt om de ska använda det.

Håll uppsikt över barn som befinner sig i närheten av frysskåpet. Låt inte barn leka med frysskåpet t ex genom att hänga på frysskåpsdörren.

Teknisk säkerhet

Kontrollera kylskåpet med avseende på synliga yttre skador innan det installeras. Ett skadat frysskåp får under inga omständigheter tas i drift. Ett defekt frysskåp kan utgöra en säkerhetsrisk!
Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.

Detta frysskåp innehåller köldmediet isobutan (R600a), en naturgas som är ofarlig ur miljösynpunkt, men brännbar. Den skadar inte ozonskiktet och ökar inte växthuseffekten. Användningen av detta miljöanpassade köldmedium har delvis lett till ökat driftljud. Förutom ljud från kompressorn kan det även uppstå störande ljud i hela köldkretsloppet.

Dessa effekter kan tyvärr inte undvikas men de har ingen inverkan på frysskåpets prestanda.

Se till att inga delar av kylsystemet skadas under transporten eller vid uppställningen av frysskåpet.

Utsprutande köldmedium kan leda till ögonskador!

Vid skador på kylsystemet:

– Undvik öppen eld och saker som är lättantända.
– Dra ur stickpropen.
– Vädra rummet några minuter med öppen skåpdörr.
- Kontakta Miele service.

Ju mer köldmedium ett frysskåp innehåller, desto större måste rummet där den står vara. Om det skulle uppstå läckage kan det i för små utrymmen bildas en lättantändlig blandning av gas och luft.

Utrymmet måste vara minst 1 m³ per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti frysskåpet.

Säker drift kan endast garanteras om frysskåpet installeras och ansluts enligt bruksanvisningen.
Innan frysskåpet installeras måste alla anslutningsdata (spänning och frekvens) på typskylten jämföras med dem som gäller för elnätet på installationsplatsen.

Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå på frysskåpet. Låt i tveksamma fall en behörig fackman kontrollera installationen.

Frysskåpets elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns t ex risk för överhettning).

Frysskåpets elektriska säkerhet garanteras endast om det ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen.

Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stöt-ar).

▶ Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman.

Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

▶ Under den lagstadgade reklamationsfristen får reparationer endast utföras av Miele service eller av Miele auktoriserad fackman, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på frysskåpet vid senare tillfälle.

▶ Under installationer, underhållsarbeten och reparationer måste frysskåpet vara spänningsfritt.

Frysskåpet är endast spänningsfritt i något av följande fall:

– När stickproppen är utdragen.

Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till frysskåpet.

– När huvudströmmen är avstängd.

Defekta delar får endast bytas ut mot originalreservdelar från Miele. Endast vid användning av originalreservdelar garanterar tillverkaren att alla säkerhetskrav uppfylls.

Inbyggnad och montering av frysskåpet på uppställningsplatser som inte är fasta (t ex båtar) får bara utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av det.

Användningsområde

Ta inte i frysvaror med våta händer. Händerna kan frysa fast. Risk för skador!
Stoppa aldrig isglass eller isbitar, som kommer direkt ur frysskåpet, i munnen.

Den mycket låga temperaturen medför risk för att läpparna eller tungan fryser fast vid frysgodset. Risk för skador!

Frys inte in delvis eller helt upptina-de livsmedel igen.

Förbruka dem så snabbt som möjligt, annars sjunker livsmedlens näringsvärde och de förstörs. Upptinade livsmedel kan frysas in igen sedan de har tillagats.

Vid förtäring av livsmedel som förvarats för länge finns risk för matförgiftning.

Hållbarheten beror på flera faktorer, så- som exempelvis varans färskhet, dess kvalitet och förvaringstemperaturen.

Följ livsmedelstillverkarens rekommendationer när det gäller förvaring och hållbarhet.

Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (t ex sprayburkar) i frysskåpet. När termostaten kopplas in kan det uppstå gnistor. Lättantändliga ämnen kan då explodera.
Använd inga elektriska maskiner i frysskåpet (t ex för att tillverka mjuk-glass). Det kan uppstå gnistor. Explosionsrisk!

Förvara inte flaskor eller burkar med kolsyrehaltiga drycker eller vätskor som kan frysa i frysdelen. Burkarna och flaskorna kan explodera och orsaka personskador och skador på frysskåp och livsmedel.
Flaskor som har förvarats i frysskåpet för snabbkyning måste tas ut igen inom en timme. Annars kan de explodera. Risk för person- och sakskador!
Använd inga spetsiga eller vassa föremål för att

- ta bort isskikt

- lossa isbehållare och fastfrusna livsmedelsförpackningar.

Frysslingorna tar skada och frysskåpet upphör att vara funktionsdugligt.

▶ Behandla aldrig dörrens tätningslist- er med olja eller fett. Tätningslisten blir då med tiden porös.
Se till att ventilationen till frysskåpet inte blockeras. Annars fungerar inte ventilationen som den ska. Energiförbrukningen ökar och skador på frysskåpet kan inte uteslutas.
Om du ska ha frysskåpet direkt bredvid ett kylskåp måste frysskåpet stå till vänster. Handtagen på båda skåpen ska vara vända in mot mitten. Vidare får handtagen inte sitta mittemot varandra utan de ska sitta kvar i de positioner de har vid leverans. Vid samma dörrhängning på båda skåpen, det vill säga om skåpdörrarna ska öppnas åt samma håll, finns risk för att dörren skadas mot handtaget på bredvidstå-ende skåp när dörren öppnas helt.

Beroende på frysskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av frysskåpet.

En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder vilket medför att frysskåpet inte kan hålla den inställda temperaturen.

Ställ aldrig in elektriska värmeelement eller stearinljus i frysskåpet för snabbare avfrostning.

Plasten skadas.

Använd inga sprayer eller avisningsmedel.

De kan bilda explosiva gaser, innehålla för plasten skadliga lösnings- eller drivmedel eller vara hälsovådliga.

Använd absolut inte ångrengörare för att rengöra frysskåpet.

Ångan kan komma åt strömförande delar och orsaka kortslutning.

För kylskåp i rostfritt gäller:

Sätt aldrig fast självhäftande lappar, genomskinlig tejp, skyddstejp eller något annat med klister på dörren.

Ytskiktet skadas och förlorar sin smutsskyddande effekt.

Kylskåpets högvärdiga ytbehandling är känslig mot repor.

Kylskåpsmagneter kan repa dörren.

Hantering av uttjänat frysskåp

Se till att göra dörrlåset obrukbart innan frysskåpet lämnas in för återvinning.

Därmed förhindras att lekande barn råkar låsa in sig och utsätts för livsfara.

Skada inga delar av frysskåpets kyl-systemet genom att exempelvis

- Sticka hål på förångarens kylmedelskanaler.

- Knäcka rörledningar.

- Skrapa ytbeläggningar.

Utsprutande köldmedium kan leda till ögonskador.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

	Normal energiförbrukning Ökad energiförbrukning
Uppställning	I rum som kan vädras.	I stängda utrymmen som inte kan vädras.
	Skyddad från direkt solstrålning.	I direkt solstrålning.
	Inte bredvid en värmekälla (element eller spis).	Bredvid en värmekälla (element eller spis).
	Vid idealisk rumstemperatur på 20 °C.	Vid hög rumstemperatur.
	Täck inte över ventilationsöppning-arna och rengör dem regelbundet från damm.
Temperaturinställning Termostat cirkasiffror (temperaturindikering)	Termostat inställd på medel mellan 2 och 3.	Termostat inställd på hög. Ju lägre temperatur, desto högre energiför-brukning!
Temperaturinställning Termostat exakt temper- ratur (digital tempera-turdisplay)	Svalfack 8 till 12 °C	Om frysskåpet har vinterkoppling, se till att den är avstängd om rums-temperaturen överstiger 16 °C res-pektive 18 °C!
	Kyldel 4 till 5 °C
	PerfectFresh-zon nära 0 °C
	Frysdel -18 °C
	Vinlagringszon 10 till 12 °C
Användning	När lådorna, hyllplanen och dörrhyllorna är placerade som vid leverans.
	Öppna dörren så lite och korta stunder som möjligt.	Om dörren öppnas ofta och länge uppstår kylförlust.
	Sortera livsmedlen väl.	Att behöva leta efter livsmedel bety-der att dörren står öppen längre.
	Låt varm mat och dryck svalna innan den ställs in i frysskåpet.	Varm mat i frysskåpet leder till att kylaggregatet arbetar längre (försö-ker att kyla ner).
	Förpacka livsmedlen väl eller förvara dem väl övertäckta.	Förångning och kondensering av vätska i frysskåpet orsakar minskad kyleffekt
	Låt frysta livsmedel tina i frysskåpet.
	Lådorna och hyllplanen ska inte vara överfyllda. Om de är överfyllda kan inte luften cirkulera ordentligt.
Avfrostning	Frosta av kylskåpet om det har ett isskikt på 0,5 cm eller mer.	Ett isskikt försämrar överföringen av kyla till frysvarorna och ökar energi-förbrukningen.

Innan frysskåpet används för- sta gången

Låt frysskåpet stå cirka 30 minuter till 1 timme efter transporten innan du ansluter det. Det är mycket viktigt för frysskåpets fortsatta funktion.

Skyddsfilm

För frysskåp i rostfritt är frysskåpsdörren, eventuellt också sidoväggarna, försedda med skyddsfilm.

■ Dra av skyddsfilmen först när frysskåpet står på den plats där det ska stå.

Rengöring

■ Rengör frysskåpets insida och dess tillbehör. Använd ljummet vatten och torka sedan allt torrt med en trasa.

■ Tryck på Till/Frånknappen.

Temperaturindikeringen och kontrollampan på varningssignalens avstängningsknapp blinkar tills det är tillräckligt kallt i frysskåpet.

Låt frysskåpet förkylas några timmar så att temperaturen är tillräckligt låg innan du lägger in livsmedel.

Frysklamp

Lägg frysklampen i den översta frys- lädan eller på frysbrickan. Efter cirka 24 timmar ger frysklampen maximal kyleffekt.

Stänga av frysskåpet

■ Tryck på Till/Frånknappen tills temperaturindikeringen släcks.

Alla kontrollampor släcks och kylaggregatet stängs av.

Om frysskåpet ska stå oanvänd en längre tid

Om frysskåpet inte ska användas under en längre tid

■ Stäng av frysskåpet.
■ Dra ut stickproppen eller skruva ur säkringen.
■ Rengör frysskåpet.
■ Låt sedan frysskåpsdörren stå öppen en aning för att undvika dålig lukt.

Om frysskåpet är avstängt en längre tid men inte är rengjort kan det bildas mögel om dörren är stängd.

Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Normalt förstörs livsmedel snabbt av mikroorganismer men med rätt förvaringstemperatur kan processen förhindras eller fördröjas. Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare ju lägre temperaturen är.

För infrysning och längre förvaring av färska livsmedel måste temperaturen vara minst -18 °C. Vid denna temperatur har tillväxten av mikroorganismer i stort sett avstannat. Så snart temperaturen stiger till mer än -10 °C börjar mikroorganismerna bryta ner livsmedlen vilket minskar hållbarheten. Därför ska delvis respektive helt tinade livsmedel tillagas (kokas eller stekas) innan de fryses in igen. De höga temperaturerna dödar de flesta mikroorganismerna.

Temperaturen i frysskåpet stiger:

• ju oftare dörren öppnas och ju längre tid den står öppen
• ju mer livsmedel som förvaras
• ju mer färska livsmedel som fryses in
• ju högre den omgivande rumstemperaturen är.

Beroende på frysskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas.

Ställa in temperatur

■ Tryck upprepade gånger på knappen för inställning av temperatur tills den önskade temperaturen visas i temperaturindikeringen.

Temperaturen ändras löpande. När inställningen -32 °C är nädd börjar temperaturen om vid -15 °C.

Inom det temperaturspann som visas (t ex mellan -15 och -18 °C) kan temperaturen ställas in något lägre:

■ Tryck upprepade gånger på knappen för inställning av temperatur tills kontrollampan för -15 °C lyser.
■ Tryck in knappen för inställning av temperatur igen i ca 5 sekunder.

Den lägre inställningen inom tempera- turspannet är nu inställd. Detta syns emellertid inte i temperaturindikeringen.

Temperaturindikering

Temperaturindikeringen på manöverpanelen visar alltid den önskade temperaturen.

Temperaturen kan ställas in från -15 °C till -32 °C.

Temperaturindikeringen blinkar när

• frysskåpets temperatur inte ligger inom det möjliga temperaturspannet
• en ny temperatur ställs in
• temperaturen i frysskåpet har stigit flera grader för att informera om en kylförlust.

Det inverkar inte på livsmedlen om temperaturen stiger kortfristigt på grund av att:

• dörren har stått öppen en något längre tid, t ex när större mängder livsmedel läggs in eller tas ut ur frysskåpet
• färska livsmedel fryses in.

Om temperaturen i frysskåpet överstiger -18 °C under en längre tid bör du kontrollera om livsmedlen har tinat helt eller delvis. Livsmedlen bör i så fall förbrukas så snart som möjligt!

Frysskåpet är utrustat med ett varningssystem för att temperaturen inte ska kunna stiga obemärkt. Om temperaturen blir för hög ljuder en varningssignal. Samtidigt blinkar temperaturindikeringen och kontrollampan för varningssignalen.

Den inställda temperaturen avgör vad som räknas som för hög temperatur.

Ljudsignalen och den optiska signalen aktiveras t ex:

- När stora mängder livsmedel fryses in, utan att snabbinfrysningsfunktionen är inkopplad.

Kontrollera om livsmedlen tinat helt eller delvis beroende på hur hög temperaturen har varit. Om livsmedlen har tinat ska de tillagas (kokas eller stekas) innan de fryses in igen.

Koppla in varningssystemet

Varningssystemet är automatiskt alltid funktionsklart. Det behöver inte kopplas in separat.

Stänga av varningssignalen i förtid

Så snart alarmläget är över tystnar varningssignalen och kontrollampan släcks. Om du skulle bli störd av varningssignalen kan du stänga av den i förtid.

■ Tryck på varningssignalens avstängningsknapp.

Varningssignalen stängs av. Varningslampan lyser konstant och släcks först när alarmläget är över. Varningssystemet är därmed funktionsklart igen.

För optimal infrysning av livsmedel måste snabbinfrysningsfunktionen kopplas in innan de färska livsmedlen ska frysas in.

På så vis blir livsmedlen snabbare genomfrysta och näringsvärde, vitaminer, utseende och smak bevaras.

Undantag:

• Om du lägger in redan djupfrysta varor.
• Om du fryser in högst 2 kg färska livsmedel dagligen.

Koppla in snabbinfrysningsfunktionen

Snabbinfrysningsfunktionen måste kopplas in 6 timmar innan livsmedlen läggs in. Ska den maximala infrysningskapaciteten utnyttjas måste snabbinfrysningsfunktionen kopplas in 24 timmar innan livsmedlen läggs in.

■ Tryck på knappen för snabbinfrysning så att kontrollampan lyser.

Temperaturen i frysskåpet sjunker efter- som det arbetar med högsta kyleffekt.

Koppla från snabbinfrysningsfunktionen

Snabbinfrysningsfunktionen stängs av automatiskt efter cirka 65 timmar. Kontrollampan släcks och frysskåpet arbetar vidare med normal kyleffekt.

För att spara energi kan snabbinfrysningsfunktionen stängas av så fort en konstant temperatur på minst -18 °C uppnås. Kontrollera frysskåpets temperatur.

■ Tryck på knappen för snabbinfrysning så att kontrollampan släcks.

Kylaggregatet arbetar åter med normal effekt.

Maximal infrysningsmängd

För att livsmedlen ska bli genomfrysta så snabbt som möjligt får den maximala infrysningsmängden inte överskridas. Den maximala infrysningskapaciteten inom 24 timmar framgår av typskylten "Infrysningskapacitet ...kg/24 h".

Den på typskylten angivna maximala infrysningskapaciteten har beräknats enligt normen DIN EN ISO 15502.

Vad händer när man fryser in färska livsmedel?

Färskä livsmedel bör frysas in så snabbt som möjligt för att näringsvärde, vitaminer, utseende och smak ska bevaras på bästa sätt.

Ju långsammare livsmedel blir genomfrysta, desto mer vätska läcker ut ur livsmedelscellerna. Vätskan hamnar utanför cellerna som då skrumpnar. När livsmedlen sedan tinas upp kan bara en del av vätskan tränga tillbaka in i cellerna.

Livsmedlen förlorar på så sätt mycket vätska. Detta visar sig i vätskeansamlingen som bildas under det tinade livsmedlet.

Om livsmedlen genomfryses snabbt hinner inte så mycket vätska tränga ut ur cellerna. Cellerna skrumpnar i väsentligt mindre grad.

När livsmedlet tinas upp kan den mindre mängden vätska utanför cellerna tränga in igen och på så sätt minska vätskeförlusten. Detta visar sig genom att det bara bildas en liten vätskeansamling under livsmedlet.

Använda kylavdelare

(finns som tillbehör beroende på modell)

Till detta frysskåp finns en kylavdelare med vilken du kan "stänga av" (isolera) fryslådor som du inte använder. Detta för att spara energi. Använd denna kylavdelare när du har lite frysgods i frysskåpet.

Viktigt att veta!

- Det krävs minst tre fryslådor inklusive frysbrickan för infrysning.

Du kan vid behov "stänga av" (isole-ra) de andra fryslådorna, dock inte färre än de två nedersta.

- De fryslådor som ska användas i frysskåpet måste alltid vara högst upp.

- Kylavdelaren måste skjutas in under den sista fryslådan i vilken du ska ha frysvaror.

- Ju färre fryslådor du använder, desto lägre energiförbrukning. När du använder kylavdelaren kan du spara energi.

Förvara inga livsmedel i de "avstängda" fryslådorna eftersom större, okontrollerade temperaturväxlingar kan uppträda vilket kan medföra att livsmedlen förstörs.

Exempel

Du behöver endast tre fryslådor inklusive frysbrickan för att förvara frysta livsmedel.

■ Lägg livsmedlen i de tre översta lådorna. Alla andra fryslådor är tomma.

■ Ta ut den fjärde fryslådan och skjut in kylavdelaren under den tredje fryslådan.

Fryslådorna under den tredje fryslådan är nu "avstängda" (isolerade).

Förvara färdig djupfryst mat

Vid köp av färdig djupfryst mat, kontrollera följande redan i livsmedelsbutiken:

– att förpackningen inte är skadad
- hållbarhetsdatum
- frystemperaturen i butikens frysdisk. Om temperaturen i frysdisken är högre än -18 °C förkortas livsmedlets hållbarhet.

■ Vänta med att köpa djupfrysta livsmedel till sist och transportera gärna dessa i tidningspapper eller i en kylväska.

■ Lägg in de djupfrysta livsmedlen direkt i frysskåpet.

Frys inte in delvis eller helt upptina-de livsmedel igen. Tinade livsmedel kan åter frysas in efter det att de har tillagats (kokats eller stekts).

Frysa in livsmedel själv

Använd endast färska och fullgoda livsmedel.

Att tänka på före infrysningen

• Lämpligt att frysa in är:
  färskt kött, fågel, vilt, fisk, grönsaker, örter, färsk frukt, mejeriprodukter, bakverk, matrester, äggula, äggvita och många färdiglagade rätter.
• Vad som inte är lämpligt att frysa in är:
  vindruvor, sallad, rädisor, rättika, crème fraiche och liknande, majonnäs, hela ägg med skal, lök, hela färska äpplen och päron.
• För att färg, smak, arom och C-vitamin ska bibehållas bör grönsakerna förvällas innan de fryses in. Lägg grönsakerna portionsvis i kokande vatten under 2–3 minuter. Ta sedan upp grönsakerna och kyl genast av dem i kallt vatten. Låt grönsakerna rinna av.
• Magert kött lämpar sig bättre för infrysning än fett kött och det kan förvaras betydligt längre tid.
• Lägg gärna plastfolie mellan de köttskivor som ska frysas in. På så vis undviker du att köttskivorna fryser ihop till en klump.
• Krydda och salta inte färska livsmedel och förvällda grönsaker före infrysning. Salta och krydda maträtter endast lite grann. Vissa kryddor ändrar nämligen smakintensitet i fryst tillständ.

- Varm mat och dryck ska svalna innan den läggs in i frysskåpet för att förhindra att redan frysta livsmedel tinar och för att inte öka energiförbrukningen.

Förpackningar

■ Frys in livsmedlen portionsvis.

Lämpliga förpackningar:

• plastfolie
• frysslang av polyetylen
• aluminiumfolie
• frysburkar.

Olämpliga förpackningar:

• omslagspapper
• pergamentpapper
• cellofan
• soppåsar
• begagnade plastpåsar.

■ Tryck ut luften ur förpackningen.

■ Förslut förpackningen tätt med:

• gummisnoddar
• påsförslutare i plast/plastclips
• snören
• frystejp.

Fryspåsar och frysslangar av polyetylen kan även svetsas ihop med en foliesvetsapparat.

■ Skriv på förpackningen vad den innehåller samt infrysningsdatum.

Innan livsmedlen läggs in i frysskåpet

■ Om större mängder än 2 kg färska livsmedel ska frysas in, koppla in snabbinfrysningsfunktionen en stund innan livsmedlen läggs in (se avsnitt-et "Använda snabbinfrysning").

De frysta livsmedel som redan ligger i frysskåpet får på så vis en kylreserv.

Infrysning

Livsmedlen kan frysas in överallt i frysskåpet. Lämpligast är dock att använda de övre fryslådorna.

Den övre fryslådan kan belastas med max 15 kg. De andra fryslådorna och de enskilda glasskivorna kan belastas med max 25 kg!

■ Placera livsmedlen bredvid varandra på botten av fryslådorna eller direkt på glasskivorna för att livsmedlen ska djupfrysas så snabbt som möjligt.
■ Se till att förpackningarna är torra när de läggs in så att de inte fryser fast eller fryser ihop.

Var noga med att ej frysta livsmedel inte kommer i kontakt med redan frysta livsmedel så att dessa börjar tina.

Frysa in stora frysvaror

Vid infrysning av skrymmande frysgods, som t ex kalkon eller vilt, kan glasskivorna mellan fryslådorna tas ut. Gör så här:

■ Ta ut fryslådorna, lyft glasskivorna något och dra ut dem rakt utåt.

Den nedersta fryslådan måste dock alltid vara kvar i frysskåpet!

Se till att ventilationsöppningen på frysskåpets bakre vägg inte täcks när fryslådorna tas ut. Detta är viktigt för fullgod funktion!

Tina upp djupfrysta livsmedel

Djupfrysta livsmedel kan du tina upp

• i mikrovågsugn
• i ugn inställd på Varmluft eller Upptining
• i rumstemperatur
• i kylskåp (kylan som frysgodset avger används för att kyla övriga livsmedel)
• i ångkokare.

Platta kött- och fiskbitar kan lätt tina- de läggas i en het stekpanna.

Frukt kan tinas i rumstemperatur, an- tingen i förpackningen eller i en över- täckt skål.

Grönsaker kan i allmänhet läggas direkt i sjudande vatten eller fräsas i fett. Tillagningstiden är något kortare än för färska grönsakerpgaändrad cell - struktur.

Frys inte in delvis eller helt upptina-de livsmedel igen. Tinade livsmedel kan åter frysas in efter det att de har tillagats (kokats eller stekts).

Frysa in och förvara livsmedel

Frysa in isbitar

■ Fyll isbehållaren till 3/4 med vatten och placera den på botten av en frys- läda.
■ Använd ett trubbigt föremål, t ex ett skedskraft, för att lossa en isbehållare som frusit fast.
■ Isbitarna går lätt att plocka upp ur isbehållaren om du håller den under rinnande vatten en kort stund.

Snabbkyla dryck

Om flaskor läggs i frysskåpet för snabbkylning måste de tas ut inom en timme, annars kan de explodera!

Använda frysbricka

På frysbrickan kan man skonsamt lös-frysa bär, grönsaker, örter och kryddor. Om livsmedlen inte placeras för tätt behåller de formen och fryser inte ihop.

■ Sprid ut det som ska frysas på frysbrickan.

Låt frysgodset ligga i frysskåpet 10 till 12 timmar. Lägg det därefter i en fryspåse eller i en burk och lägg det i en fryslåda.

Använda frysklamp

Frysklampen förhindrar en snabb temperaturökning i frysskåpet vid strömavbrott.

Lägg frysklampen i den översta lådan direkt ovanpå livsmedlen eller på frysbrickan. Efter ca 24 timmar ger frysklampen maximal kyleffekt.

Lägg frysklampen direkt ovanpå frysvarorna i den översta fryslådan vid strömavbrott för att längsta möjliga förvaringstid ska kunna utnyttjas.

Vid infrysning av färska livsmedel kan frysklampen placeras mellan de redan infrysta livsmedlen och de som ska fry- sas in för att de redan infrysta livsmed- len inte ska börja tina.

Frysklampen kan även användas till att kyla mat eller dryck i kylväskor en kortare tid.

Avfrostning

Frysskåpet är utrustat med ett NoFrost- system som gör att frysskåpet avfrostas automatiskt.

Fuktigheten som uppstår sätter sig på förångaren och tinas och förångas automatiskt med jämna mellanrum.

Tack vare den automatiska avfrostningen är frysskåpet alltid isfritt. Systemet gör att livsmedlen inte börjar tina på ytan.

Se till att inget vatten kommer in i elektroniken och ventilationsöppningarna.

Använd inte ångrengörare. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Typskylten på insidan av frysskåpet får inte avlägsnas! Uppgifterna på typskylten är viktiga vid eventuellt fel.

För att undvika skador på fryskåpets ytor ska följande medel eller föremål inte användas för rengöring

– rengöringsmedel som innehåller soda, ammoniak, syra eller klorid
- kalklösande rengöringsmedel
- skurmedel i pulver eller flytande form
– rengöringsmedel som innehåller lösningsmedel
– rengöringsmedel för rostfritt stål
- diskmaskinsrengöringsmedel
- ugnsspray
- fönsterputsmedel
- hårda disksvampar och borstar som repar
- rengöringssvampar för glaskeramiska ytor
- vassa metallskrapor!

Före rengöringen

■ Stäng av frysskåpet.
■ Dra ut stickproppen eller skruva ur säkringen.
■ Ta ut de frysta livsmedlen och förvara dem på en sval plats.
■ Ta ut fryslådorna och glasskivorna före rengöringen.

Insida och tillbehör

■ För rengöring lämpar sig ljummet vatten med lite handdiskmedel.

Isbehållaren kan maskindiskas.

Temperaturen på det valda diskprogrammet får maximalt vara 55 °C! I kontakt med naturliga färgämnen som exempelvis morot, tomat och ketchup kan plastdelar i diskmaskinen missfärgas.

Missfärgningen påverkar inte delar- nas stabilitet.

■ Rengör fryslådorna och glasskivorna för hand. Dessa delar tål inte maskindisk!
■ Tvätta av insidan av frysskåpet samt tillbehören med rent vatten efter rengöringen och torka sedan allt torrt med en trasa. Låt dörren stå öppen en kort stund.

Dörr och sidoväggar

Det bästa är att alltid avlägsna smuts på dörren och sidoväggarna direkt.

Om smutsen får bita sig fast en längre tid kan det hända att den inte längre går att få bort och ytorna kan missfärgas eller förändras.

Alla ytor är känsliga mot repor. Alla ytor kan missfärgas eller förändras om de kommer i kontakt med olämpliga rengöringsmedel.

■ Rengör ytorna med en ren trasa, handdiskmedel och varmt vatten. Du kan också rengöra dem med en ren, fuktig mikrofibertrasa utan rengöringsmedel.

■ Torka sedan av allt med rent vatten efter rengöringen och torka sedan allt torrt med en trasa.

För frysskåpsdörr i rostfritt gäller:

Frysskåpsdörren är förädlad med en högvärdig ytskiktsbehandling. Den skyddar mot smuts och underlättar rengöring.

Behandla inte dörren med – Rengöringsmedel för rostfritt stål: Ytskiktet skadas! – Mieles vårdande medel för rostfritt stål: Det bildas en synlig belägg- ning!

Ventilationsöppningar

■Rengör ventilationsöppningarna regelbundet med en borste eller dammsugare. Dammavlagringar ökar energiförbrukningen.

Dörrens tätningslister

Behandla aldrig dörrens tätningslist- er med olja eller fett. De blir då porö- sa med tiden.

■ Tvätta av dörrens tätningslist regel-bundet med rent vatten och torka sedan torrt.

Baksidan - metallgaller

Metallgallret på frysskåpets baksida (värmeväxlaren) måste dammas av minst en gång per år. Dammavlagringar ökar energiförbrukningen.

Se till att kablar eller andra delar inte dras ut, viks eller skadas när metall-gallret rengörs.

Efter rengöring

■ Sätt tillbaka alla delar i frysskåpet.
■ Stäng frysskåpsdörren.
■ Anslut frysskåpet igen och koppla in det.
■Koppla in snabbinfrysningsfunktionen så att det snabbt blir kallt.
■ Sätt in fryslådorna med de frysta livsmedlen i frysskåpet så snart det är tillräckligt kallt.
■Stäng av snabbinfrysningsfunktionen så snart frysskåpet har uppnått en konstant temperatur på minst -18 °C.

Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Vadgörman...

... o m frysskåpet inte kyler?

■ Kontrollera om frysskåpet är inkopplat. Temperaturindikeringen måste lysa.
■ Kontrollera om stickproppen sitter ordentligt i vägguttaget.
■ Kontrollera om säkringen har löst ut. Om så skulle vara fallet, kontakta Miele service.

... om frysskåpsdörren inte kan öppnas flera gånger i följd?

Det är inget fel. Vakuumeffekten gör att frysskåpsdörren kan öppnas först efter en stund utan större kraftansträngning.

... o m d e t ä r f ö r kallt i frysskåpet?

■ Ställ in högre temperatur.
■ Snabbinfrysningsfunktionen är ännu inte avstängd. Den stängs av automatiskt efter 65 timmar.

... om kylaggregatet arbetar allt oftare och under längre tid?

■ Kontrollera om ventilationen är blockerad av något föremål eller damm.
■ Kontrollera om metallgallret (värmeväxlaren) på baksidan av frysskåpet är dammigt.
■ Frysskåpsdörren har öppnats ofta eller också har en stor mängd livsmedel ny- ligen lagts in.
■ Kontrollera att frysskåpsdörren kan stängas ordentligt.

... o m kylaggregatet arbetar oavbrutet?

Vid litet kylbehov går kylaggregatet ner på ett lägre varvtal för att spara energi. Därigenom förlängs kylaggregatets gångtid.

... o m varningssignalen ljuder och kontrollampan blinkar?

Temperaturen i frysskåpet är för hög därför att

■ en större mängd livsmedel har frysts in, utan att snabbinfrysningsfunktionen kopplats in.
När alarmläget är över tystnar varningssignalen och kontrollampan släcks.
- kompressorn är defekt. Kontakta Miele service.

Kontrollera om livsmedlen har tinat helt eller delvis beroende på hur hög temperaturen har varit. Om livsmedlen har tinat ska de tillagas (kokas eller stekas) innan de fryses in igen.

... o m kontrollampan för snabbin frysningsfunktionen blinkar samtidigt som temperaturindikeringen?

Det föreligger ett fel. Kontakta Miele service.

... o m snabbinfrysningens kon- trollampa inte tänds men frysaggre- gatet arbetar?

■ Kontrollampan är trasig. Kontakta Miele service.

... om det har bildats is på NoFrost-systemets panel?

Det är inget fel.

Kondens har hamnat på den och frusit.

Detta kan bero på att

■ dörren har öppnats ofta eller att den stätt öppen en längre tid

■ stora mängder färska livsmedel har frusits in

■luftfuktigheten är hög.

Håll dörren stängd så mycket det går. NoFrost-systemet gör så att isskiktet tinar upp automatiskt inom loppet av några dagar.

Lossa frysvarorna med ett trubbigt föremål, t ex ett skedskraft.

Om felet inte kan åtgärdas med hjälp av ovanstående anvisningar, var god kontakta Miele service.

Öppna inte frysskåpsdörren annat än i nödfall till dess att felet är avhjälpt. På så vis stiger inte temperaturen i onödan.

Ljud från frysskåpet - orsaker

Normala ljud Hur uppstår de?

Brrrrr...	Brummandet kommer från motorn (kompressorn). För en kort stund kan ljudet bli högre just när motorn kopplas in.
Blubb, blubb...	Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören.
Klick...	Ett klickande ljud hörs när termostaten kopplar in eller ur motorn.
Sssrrrrr...	I en flerzons- eller NoFrost-frysskåp kan ett tyst susande ljud hö-ras när luftströmmarna cirkulerar i skåpets inre delar.
Knack...	Knackljudet hörs när materialet inuti utvidgas.

Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet.

Ljud som enkelt kan åt-gärdas	Hur uppstår de och vad kan man göra åt dem?
Klapprande, slamrande, klirran-de ljud	Frysskåpet står inte plant: Rikta frysskåpet med hjälp av ett vattenpass. Använd skruvfötterna under frysskåpet eller lägg något under.
	Frysskåpet kommer åt snickeriskåp eller ett annat kyl-och/eller frysskåp: Öka avståndet mellan frysskåpet och snick-eriskåp eller annat kyl- och/eller frysskåp.
	Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera frysskåpets uttagbara delar och sätt in dem på nytt.
	Flaskor eller skålar kommer åt varandra: Flytta dessa en aning från varandra.
	Transportkabelhållaren hänger kvar på baksidan av frysskåpet: Avlägsna kabelhållaren.

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

– Närmaste återförsäljare eller
- Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer 077 077 00 20. Se även Mieles hemsida: www.miele.se

Service behöver frysskåpets modellbeteckning och tillverkningsnummer.

Dessa uppgifter framgår av typskylten på insidan av frysskåpet.

Garantitid och garantivillkor

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Frysskåpet levereras med elkabel och stickpropp för anslutning till 50 Hz 220–240 V och får endast anslutas till godkänt jordat vägguttag. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter.

Jordfelsbrytare rekommenderas.

Säkring 10 A.

Vägguttaget bör helst sitta på en lättillgänglig plats bredvid frysskåpet. Det är inte tillåtet att ansluta frysskåpet via förlängningskabel eftersom en sådan anslutning inte garanterar frysskåpets säkerhet (det finns t ex risk för överhettning).

Frysskåpet får inte anslutas till en strömomvandlare som används vid en autonom strömförsörjning, till exempel solpaneler. När man kopplar in frysskåpet kan då säkerhetsavstängningen kopplas in på grund av spänningsspet-sar. Elektroniken kan skadas. Likaså får frysskåpet inte heller användas tillsam-mansmed energisparkontakter eftersom energitillförseln reduceras och frysskåpet blir för varm.

Om anslutningskabeln måste bytas ut får detta byte endast utföras av en fackman.

Ställ inga värmestrålande apparater som t ex brödrost eller mikrovågs- ugn på frysskåpet. Det ökar energi- förbrukningen.

Om du ska ha frysskåpet direkt bredvid ett kylskåp måste frysskåpet stå till vänster. Handtagen på båda skåpen ska vara vända in mot mitten. Vidare får handtagen inte sitta mittemot varandra utan de ska sitta kvar i de positioner de har vid leverans. Vid samma dörrhängning på båda skåpen, det vill säga om skåpdörrarna ska öppnas åt samma håll, finns risk för att dörren skadas mot handtaget på bredvidstående skåp när dörren öppnas helt.

Uppställningsplats

Frysskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten av ett fönster med direkt solljus. Ju högre rumstemperaturen är, desto längre tid arbetar kylaggregatet för att uppnå önskad temperatur, vilket i sin tur leder till ökad energiförbrukning. Lämplig uppställningsplats är ett rum med torr luft och goda ventilationsmöjligheter.

Klimatklass

Beroende på frysskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av frysskåpet.

Klimatklass Rumstemperatur
SN	+10 °C till +32 °C
N	+16 °C till +32 °C
ST	+16 °C till +38 °C
T	+16 °C till +43 °C

En lägre rumstemperatur leder till att kylaggregatet står stilla under längre perioder. Detta kan leda till att temperaturen i kyl/frys-kombinationen stiger och att de frysta livsmedlen tinar.

Ventilation

Luften på baksidan av frysskåpet värms upp. För att säkerställa nödvändig ventilation får ventilationsöppningarna inte blockeras.

Dessutom måste ventilationen regelbundet rengöras från damm.

Uppställning av frysskåpet

■ Avlägsna först kabelhållaren på frysskåpets baksida.
■ Kontrollera att alla delar på baksidan av frysskåpet kan vibrera fritt. Böj eventuella föremål som ligger an mot baksidan åt sidan.
■ Skjut försiktigt fram frysskåpet till den plats där det ska stå.
■ Ställ frysskåpet med baksidan direkt mot väggen.

Rikta frysskåpet

■ Rikta frysskåpet med skruvfötterna med hjälp av den medföljande gaffelnyckeln så att det står jämnt och stadigt.

Frysskåpets mått

	A	B	C
FN 11827 S	1850 mm 600 mm 630 mm
FN 12827 S
FN 12827 S edt/cs

Principiellt ska kyl- och frysskåp inte placeras direkt bredvid varandra ("side-by-side") för att undvika att det bildas kondensvatten samt de skador som kondensvattnet kan orsaka. Detta frysskåp har emellertid ett sidoväggelement och kan därför placeras direkt bredvid, "side-by-side", med vissa modeller.

Rådfråga återförsäljaren om vilka kombinationer som är möjliga med ditt frysskåp.

Uppställning av frysskåpet

■ Frysskåpet eller skåpet med frysdel måste alltid ställas till vänster om kylskåpet (framifrån sett). Genom sidoväggelementet som ligger på insidan av frysskåpet eller skåpet med frysdel förhindras kondensvattenbildning mellan de uppställda skåpen.
■ Ställ kombinationen så nära den plats som möjligt där den ska stå uppställd så att skåpen kan kompenseras eller justeras för eventuella ojämnheter i golvet. Det måste vara möjligt att komma åt baksidan på skåpet för monteringen.

För att hänga om dörren behöver du följande verktyg:

• en stjärnmejsel
• en spårskruvmejsel
• torxnycklar i olika storlekar
• en gaffelnyckel.

Omhängningen av dörrarna ska utföras av två personer.

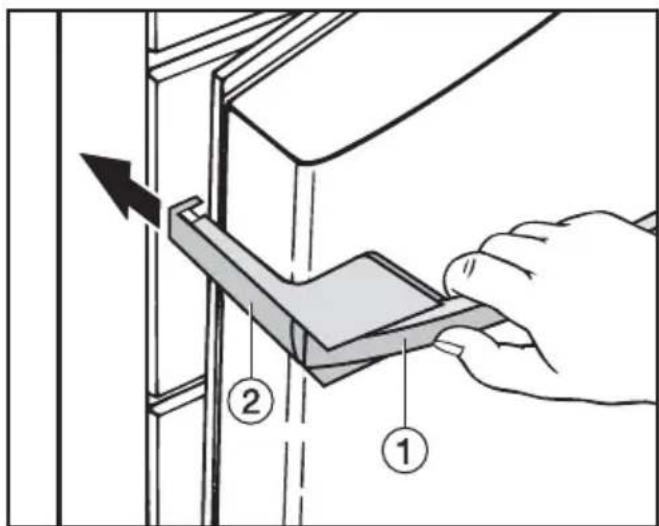

Avlägsna handtaget

■ När du drar i handtaget ① skjuts handtagets sidodel ② bakåt.
■ Dra sidodelen ② kraftigt bakåt ur skåran.
■ Lossa de fyra skruvarna (torx 15) från fästplattan och ta bort handtaget.
■ Lossa täckplattorna på motsatt sida och fäst dem i de nu lediga hålen där dörrhandtaget har suttit.

Ändra dörrupphängning

Hänga om frysskåpets dörr

■ Stäng frysskåpsdörren.

■ Ta bort täckskyddet ① genom att ta tag i det baktill och skjuta det framåt. Lyft sedan upp det och ta bort det.
■ Ta bort täckskyddet ② genom att lyfta det uppåt.

OBS! När gångjärnshållaren är bort- tagen är dörren inte längre säkrad!

■ Lossa skruvarna ④ från den övre gångjärnshållaren ③ och dra gångjärnshållaren uppåt för att ta loss den.

■ Ta försiktigt bort dörren genom att lyfta den något uppåt och ställ den åt sidan.

■ Lossa täckskyddet ⑤ försiktigt uppifrån med hjälp av en skruvmejsel och ta bort det tillsammans med hållardelen ⑥.

■ Lossa hållardelen ⑥ från täckskyddet ⑤ genom att skjuta den något åt vänster och ta sedan bort täckskyddet.

■ Vrid hållardelen ⑥180°.

■ Sätt på täckskyddet ⑤ framifrån på hållardelen ⑥ och skjut det åt höger. Texten ska vara läsbar.
■ Ta bort täckskyddet ⑦, vrid det 180° och sätt i det på motsatt sida.
■ Sätt täckskyddet ⑤ tillsammans med hållardelen ⑥ på motsatt sida.

■ Avlägsna pluggen ⑧ ur gångjärnsbussningen i dörren och sätt den på motsatt sida.

■ Ta med hjälp av en skruvmejsel bort läsfjädern ⑨ som sitter på undersidan av dörren och sätt den på motsatt sida.

■ Dra ut hela gångjärnsbulten uppåt ① tillsammans med brickan ②.
■ Ta bort pluggen ③.
■ Lossa skruvarna ④ och ta loss gångjärnshållaren ⑤.
■ Lossa lite på skruven på gångjärnsdelen ⑥ som sitter på gångjärnshållaren ⑤. Vrid gångjärnsdelen till hålet på den motsatta sidan på gångjärnshållaren ⑤ och dra fast skruven igen.
■ Sätt pluggen ③ i det andra hålet.
■ Avlägsna täckskyddet ⑧.
■ Skruva ut skruven ⑦ och skruva in den i det yttersta hålet på den motsatta sidan.
■ Vrid täckskyddet ⑧ 180° och montera det på motsatt sida.

Ändra dörrupphängning

■ Skruva fast gångjärnshållaren ⑥ på motsatt sida. Använd endast de yttre avlånga hålen. Använd inte den mittersta skruven. Endast på så sätt kan dörren riktas via de yttre avlånga hålen vid ett senare tillfälle.
■ Sätt tillbaka hela gångjärnsbulten ① tillsammans med brickan ②. Viktigt! Spärren på gångjärnsbulten måste peka bakåt igen.
■ Sätt frysskåpsdörren uppifrån på gångjärnsbulten ①.
■ Stäng frysskåpsdörren.

■ Sätt gångjärnshållaren ③ på motsatt sida och fäst den med skruvarna ④.
■ Sätt fast täckskydden ① och ② på den motsatta sidan.
■ Rikta eventuellt dörren igen via de avlånga hålen i den nedre gångjärns-hållaren ut mot frysskåpets hölje. Dra sedan åt skruvarna ordentligt.

Återmontera handtaget

Följande anvisningar ska ovillkorli- gen beaktas när handtaget sätts fast eftersom dörrens tätningslist annars skadas.

■ Skruva först i handtaget löst på motsatt sida med de båda främre skruvarna ②.

Fästplattan ③ måste ligga mot dörrens hölje på ett sätt som gör att fästplattan ligger parallellt med frysskåpets yttre vägg när dörren är stängd.

Om så inte är fallet,

■ skruva in de båda förmonterade gängstiften ① med en sexkantsnyckel så långt tills fästplattan ③ har en motsvarande vinkel.

■ Dra åt alla 4 skruvarna ② ordentligt.

■ Skjut in handtagets sidodel ④ från frysskåpets sida i fästplattans skåra tills du hör att den snäpper fast.

Se ovillkorligen till att handtagets sidodel ④ inte kommer åt dörrens tätningsslist när den öppnas. Tätningslisten skadas i längden!

Om så skulle vara fallet,

- rikta fästplattan ③ en gång till via gängstiften ① tills fästplattan och handtagets sidodel ④ har motsvarande vinkel så att tätningen inte kommer i kontakt med handtagets sidodel när dörren öppnas.

Rikta frysskåpsdörren

Dörren kan riktas mot frysskåpets hölje vid ett senare tillfälle med hjälp av de yttre avlånga hålen i den nedre gångjärnshållaren.

För att underlätta monteringen har frysskåpet avbildats med öppen dörr på bilden.

■ Ta bort den mittersta skruven ① från gångjärnshållaren.
■ Skruva ut de båda yttre skruvarna ② en aning.
■ Rikta dörren genom att flytta gångjärnshållaren åt vänster eller höger.
■ Dra sedan fast skruvarna ② ordentligt. Skruven ① behöver inte skruvas fast igen.

①Påbyggnadsskåp
②Frysskåp
③Köksskåp
④Vägg

Frysskåpet kan byggas in i en nisch. För att anpassa höjden till övriga snickeriskåp kan ett överskåp ① monteras.

För att få tillräckligt med ventilation måste utrymmet mellan hela frysskåpets baksida och väggen vara minst 50 mm djupt.

Ventilationsutrymmet mellan frysskåpet och taket bör vara minst 300 cm² så att den uppvärmda luften kan avlägsna sig obehindrat. Kylaggregatet måste annars arbeta mer vilket ökar energiförbrukningen.

Ventilationsöppningarna får inte täckas för eller blockeras. Dessutom måste de regelbundet rengöras från damm.

Om frysskåpet byggs in i en nisch med standardmätt (djup max 580 mm) kan frysskåpet ställas upp direkt bredvid köksskåpet. Frysskåpsdörren sticker då ut 34 mm på sidorna och 50 mm i mitten utanför intillstående skåp. Frysskåpsdörren kan därmed öppnas och stängas utan problem.

Vid uppställning av frysskåpet bredvid en vägg ④ måste avståndet mellan väggen ④ och frysskåpet ② vara ca 55 mm. Detta motsvarar den utstående delen av handtaget när frysskåpsdörren är öppen.

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Miele AB

Lisa Sass gata 1

422 53 Hisings Backa

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Tyskland

Miele & Cie. KG

Med reservation för ändringar / 0211
