BRUKSANVISNING 610-090 Marquant
Bruksanvisning för bilhögtalare 4"
Läs bruksanvisningen noggrant innan användning!
- Monteringsplatsen och uppborrning av hål får inte medföra risk för skada på ledningar, kontrollkablar, bränsleledningar, bränsletankar, hydraulledningar eller andra system och komponenter i bilen.
• Använd högtalarna med omdöme. Hög ljudvolym kan ge permanenta hörselskador.
TEKNISKA DATA
| Storlek 4" / 101 mm | ||
| Typ | 2-vägs | |
| Impedans | 4 | |
| Frekvensåtergivning 130 Hz - 20 kHz | ||
| Känslighet | 85 | dB |
| RMS-effekt | 20 | W |
| Maxeffekt | 40 | W |
| Kon | Polypropen | |
| Infattning Butyl | ||
| Diskant | Mylar | |
| Ram | Stål | |
| Monteringsdjup | 41 | mm |
MONTERING
Vi rekommenderar att högtalarna installeras av en specialist. Professionella installatörer har rätt verktyg och kan rekommendera en optimal monteringsplats.
• Polypropenkon för styrka, hållbarhet och stabilitet vid hög effekt.
- Butylgummi ger oöverträffad dämpning och har bättre hållbarhet än skumplast.
- Inbyggd faskontakt säkerställer jämnt ljud i hela lyssningsområdet.
Montering
- Välj en lämplig monteringsplats. Kontrollera utrymmet bakom monteringsplatsen. Se till att högtalarna inte hamnar i vägen för handtag, fönstervevar, låsmekanismer eller fästen osv. Om högtalarna ska monteras i bildörrar måste du kontrollera att de inte hindrar några funktioner (fönster, lås och andra mekanismer eller handtag). Om högtalarna ska installeras bak i bilen får placeringen inte hindra öppning och stängning av bakluckan.
- Om du byter originalhögtalarna mot andra högtalare av samma storlek, kanske du slipper borra nya hål eller dra nya ledningar. I så fall ansluter du bara högtalarna (med rätt polaritet) och monterar dem på samma plats som tidigare, med samma monteringshål, skruvhål och fästkomponenter. I en sådan installation behöver du förmodligen inte använda nya galler och monteringsringar.
-
Använd den medföljande mallen för att borra monteringshål med rätt diameter. Änvänd mallen eller monteringsringen för att märka upp fästskruvarnas placering och borra hål.
-
För in högtalarkablarna genom öppningarna och monteringsringarna, och anslut dem till högtalaranslutningen. Kontrollera att polariteten är korrekt. Den medföljande högtalarkabeln är uppmärkt för rätt polaritet, vilket underlättar om du måste dra nya kablar. Kontakten i högtalarkabelns ände är storlekskodad, för koppling till rätt högtalaranslutning. Sätt kontakten i motsvarande högtalaranslutning.
-
Passa in monteringsringarna och högtalarna mot utskärningarna och fäst med de medföljande skruvarna och klämmorna. Applicera en liten mängd lim på minst fyra punkter runt gallrets kanter. Tryck gallret på plats försiktigt men bestämt.

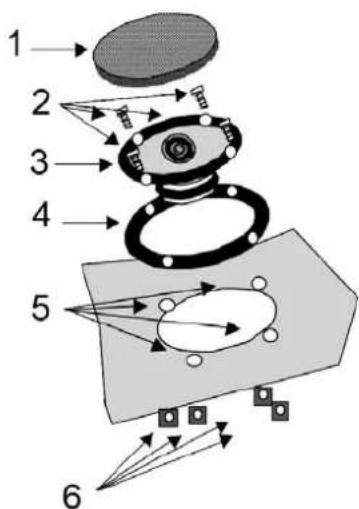

- Galler
- Fästskruvar
- Högtalare
- Monteringsring
- Monteringshål
- Skruvklämmor
Montering i hatthylla
- Galler
- Fästskruvar
- Högtalare
- Monteringsring
- Monteringshål
- Skruvklämmor
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
Värna om miljön!
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.
