BRUKSANVISNING RMK512 ROSENLEW

Före första andvändning.... 30

8 Användning av hällen.... 32

Rengöring av hällen.... 35

Ugnen.... 36

Praktiska användning.... 37

Rengöring och skötsel.... 39

9 Installation 43

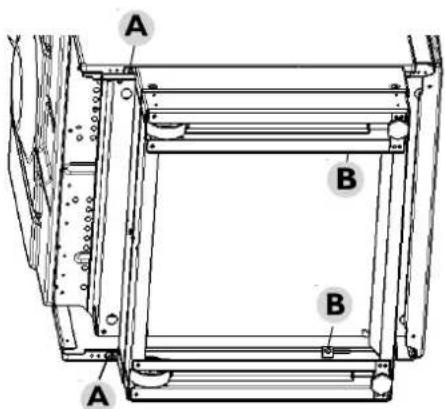

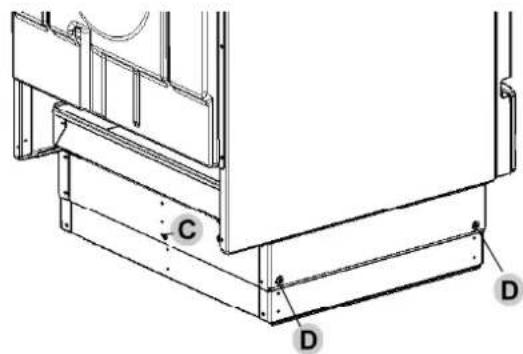

Ä ndring av sockelhöjd och-djup.... 43

Niväjustering 44

Elektisk anslutning.... 44

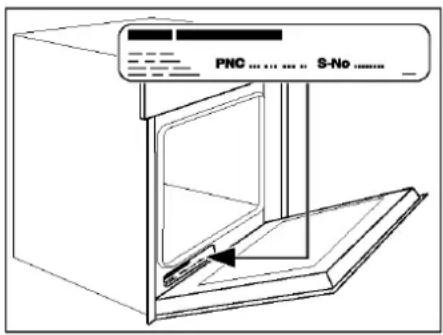

Service 45

Tekniska uppgifter.... 46

2 Praktiska råd och tips.... 49

Problem och åtgärder.... 50

Skrotning.... 50

Säkerhet

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna och bekanta dig med din nya spis och dess funktioner. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person. Hör gärna av dig till oss om du har några synpunkter eller frågor om spisen och dess användning. Adress och telefonnummer finns under kapitel “Service”.

Text med en VARNINGSTRIANGEL handlar om säkerhet. LÄS DESSA TEXTER EXTRA NOGGRANT, så att du inte skadar dig själv, andra eller spisen.

Barn och spisen

Barn är av naturen nyfikna och intresserade av det mesta, även spisen. Vi vill för säkerhets skull betona några saker som du bör tänka på om du har barn eller besök av barn:

Det måste finnas minst 40 cm avställningsyta, alternativt en vägg eller ett högskåp, på båda sidor om spisen. Se till att TIPPSKYDDET är monterat, så att spisen inte tippar framåt vid onormal belastning.

Om du har KASTRULLSKYDD (som extra tillbehör) till din spis, skall det vara monterat.

LUCKSPÄRREN/LUCKSPÄRRARNA skall också vara i funktion.

Låt gärna barnen hjälpa till vid spisen, men lär dem att kärl, håll och ugnar blir mycket varma och behåller värmen en tid efter användning. BERÖRING KAN GE BRÄNNSKADOR!

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen.

TIPSKYDDET ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

Användning

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation.

Lägg inte aluminiumfolie, plast o.d. på glaskeramikhällen. En av misstag påsatt värmezon kan få papperet/plasten att brinna/smälta.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för glaskeramikhäll respective ugn. Kontrollera kärlens bottnar.

Kärl som buktar utåt, ger dålig värmekontakt och snurrar lätt på glaskeramikhällen.

Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan.

Ungspanna blir hett i ugnen. Använd grillvanten när du tar bort ungspannan från ugnen.

Spisen blir hett vid användning. Var försiktig i närheten av värme element, som ligger i ugnen.

Kontrollera, att spisen är avstängt när du avlägsnar kastrullskyddet för rengöring. Skyddet ska återmontera enligt tillverkarens uppgift.

Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen vilka kan förorsaka brand eller explosion får inte användas i ugnen.

Användning på hällen måste ske med största försiktighet. T.ex. flambering med konjak, eller annan alkohol, kan medföra att fettrester i köksfläkten antänds och orsaka allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka personskador.

Rengöring

Häll glaskeramikhäll och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Du måste genast (medan hällen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hällen. Var försiktig, rakbladet är mycket vasst.

Underhåll & service

Nollställ samtliga vred före byte av trasig lampa.

Service och reparationer bör utföras av ett av leverantören godkänt företag. Använd endast original reservdelar.

Skrotning

Förhindra olyckor med den skrotade spisen; Lossa sladden från vägguttaget och kapa den så nära spisens bakstycke som mögligt. Sätt luckspärren/luckspärrarna ur funktion.

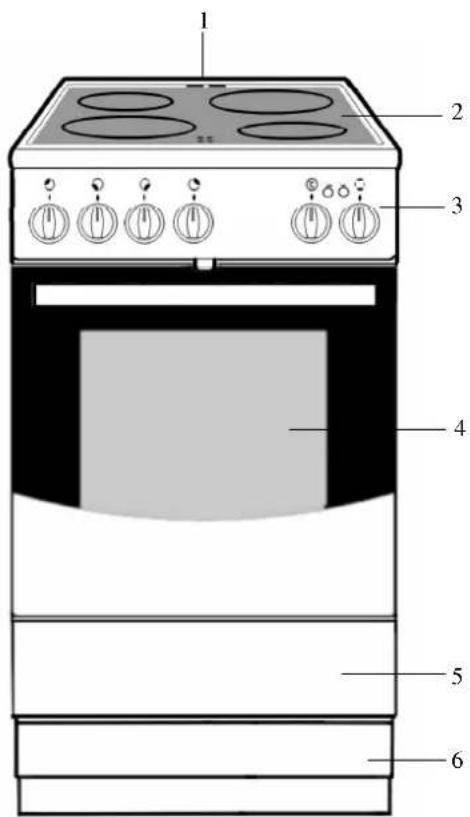

Spisen

1. Ventilationsöppning
2. Häll med värmezoner
3. Manöverpanel med vred
4. Ugn

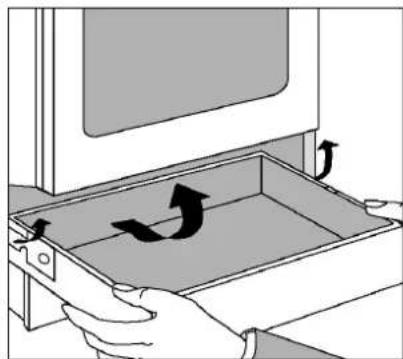

5. Förvaringsläda
6. Sockel

Spisen har hjul baktill för att underlätta förflyttning vid städning. Öppna luckan, lyft försiktigt i överkant och dra sedan ut spisen.

Kontrollera att spisen är felfri och utan skador. Transportskador anmäler du omedelbart till återförsäljaren – kontakta dem.

Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Tillbehören

DESSA LEVERERAS MED SPISEN:

• Emaljerad långpanna
• Emaljerad plåt (2 st.)
  • Ugnsgaller
• Fetfilter
• Rakbladskrapa för rengöring av glaskeramikhällen
• Tippskydd inkl. monteringsdetaljer
• Bruksanvisning
• Kondensationsskydd

FÖLJANDE FINNS ATT KÖPA SOM EXTRA TILLBEHÖR:

- Kastrullskydd inkl. monteringsdetaljer

Säkerhetsutrustningen

Se till att det finns avställningsytor, minst 40 cm breda, på båda sidor om spisen (SE BILD). En av bänkarna kan ersättas av en vägg eller ett högskåp.

Barnsäkerheten ökar om du dessutom ser till att följande är monterat/i funktion:

Tippskyddet

Vid installation av spisen måste även tippskyddet monteras.

Tippskyddet måste vara monterat, för att hindra spisen från att tippa vid onormal belastning. Tippskyddet fungerar endast när spisen är inskjuten på plats.

Innan du monterar tippskyddet, skall du se till att spisen har blivit justerad till den rätta nivån, se kapitel Installation, s. 43.

1. Rita en linje på väggen längs hållens bakre kant (SE BILD).
2. Mättuppgifter gäller för montering på vänster sida (SE BILD). Mät ut var tippskyddet ska placeras och skruva fast det i massivt material eller lämplig förstärkning.
   OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd, måste du justera sidmättet om du önskar centrera spisen.
3. Tänk på, om du justerat måttet, att passa in tippskyddet i hålet på spisens bakstycke när du skjuter in spisen.

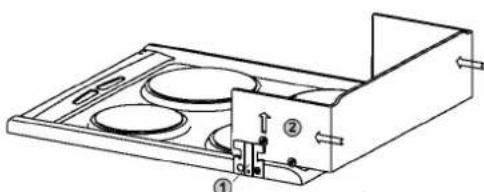

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat. Det gör det svårare för barn att komma åt kärl på hällen.

1. Placera skyddet på spisen.
2. Tryck skyddet över hällkanten med bakre fästet upplyftat.
3. Lås skyddet genom att trycka de främre fästet på platsen och tryck nedåt de bakre fästena.

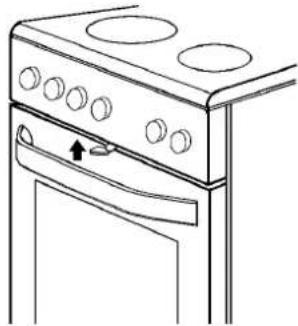

Luckspärren gör det svårare för barn att öppna luckan. När du ska öppna luckan tryck ner spärren och dra ut luckan.

Luckspärren hindrar öppningen av ugnsluckan. Det finns ändå smala utrymme omkring luckan samt mellan kontrollpanelen och luckan. Särskilt små barn kan sticka in fingrarna i dessa och få brännskador.

Före första användning

Rengöring av spisen

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning. ANVÄND ALDRIG SKURMEDEL ELLER ANDRA REPANDE MEDEL. Ett effektivare rengöring kan på några fall vara på plats. Tänk på att tippskyddet inte fungerar när du dragit ur spisen för att göra rent bakom den

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och handdiskmedel. Skölj och torka torrt.

Kondens

Det är fullt normalt att det ibland bildas kondens vid tillagning och bakning i spisen.

Var försiktig då ugnsluckan öppnas. Stå inte för nära luckan och öppna först luckan en aning innan den öppnas helt för att släppa ut kondens som bildats.

Mängden av kondens kan minimiseras genom följande åtgärder:

• Om maträtten innehåller mycket fukt t.ex en gryta bör lock användas.
• Förvärm ugnen under 15-20 minuter innan tillagning, stekning eller bakning sker.

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm.

Innan du använder ugnen för första gången, måste du bränna av den. Kontrollera, att ugnen är tom. Gör så här:

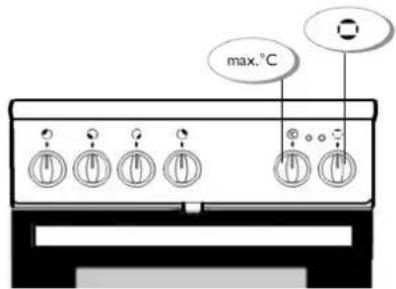

1. Sätt på över/undervärme samt maximal temperatur. Ugnsluckan skall vara stängd.
2. Vädra i köket. Stäng av ugnen när lukt och rökutveckling upphört.
3. Torka av ugn, lucka och stegar med varmt vatten och handdiskmedel. Torka torrt.

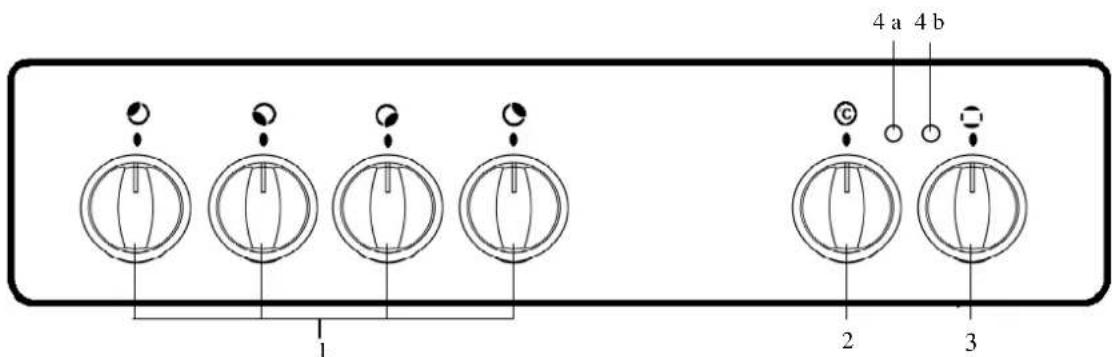

Manöverpanelen

1 Vred till VÄRMEZONERNA
2 Termostatvred UGNEN
3 Funktionsvred UGNEN
4a Termostatens kontrollampa UGNEN
4b Kontrollampa SPISEN

Kontrollamporna

Kontrollamporna är av glimlampetyp och har normalt lång livslängd. Om de slutar fungera, kontakta service.

Glaskeramikhällen

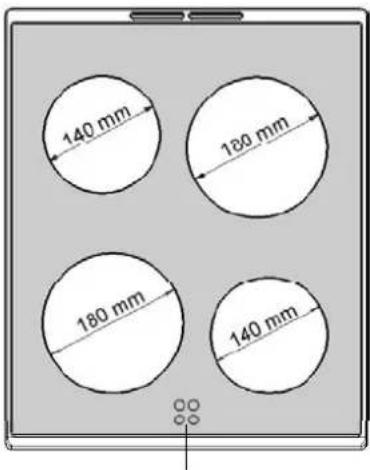

Glaskeramikhällen har fyra värmezoner. När du sätter på en zon lyser den i olika långa perioder beroende på vilket läge du valt på vredet. Även på den högsta inställningen slocknar zonen ibland, då för att förhindra överhettningen.

Värmevarnaren har fyra lampor, en för varje zon. Lampan lyser om zonen är varmare än ca 55°C även efter att den är avstängd.

Keramiken i hällen tål värme, kyla och temperaturchocker, men är känsligt för slag. En kryddkvarn som ramlar ner kan spräcka hällen. Använd aldrig hällen som stå-, avlastnings- eller förvaringsplats.

Värmevarnaren lampor

Användning av hällen

ANVÄND ALDRIG EN SPRÄCKT GLASKERAMIKHÄLL.

Vätska kan vid överkok tränga ner till spänningsförande delar. Bryt stömmen till spisen och kontakta service för reparation. Du måste genast (medan hällen ännu är het) med skrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad samt smält plast och folie för att inte skada hällen. Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Vreden till värmezonerna är märkta från 0-12, där 12 ger den högsta värmen. De kan vridas både medoch moturs.

GÖR SÅ HÄR NÄR DU VILL ANVÄNDA HÄLLEN:

1. Ställ in läget på vredet till den zon du valt.
2. Nollställ vredet efter användning.

Du får pröva dig fram till det läge och den värmezon som passar dig och dina kärl bäst beroende av vad du ska tillaga. Här följer en liten vägledning:

Kokning

Vanligtvis kokar du upp på högsta läget för att sedan vidarekoka på en lägre inställning. Ljudet eller storleken på "vattenbubblorna" kan hjälpa dig att välja rätt läge:

SVAG VÄRME: Sjudande vatten. Lämpligt för vidarekokning av ris, fisk, samt grönsaker som t.ex. sockerärter och broccoli.

MEDEL VÄRME: Småkokande vatten. Lämpligt för det mesta som ska kokas t.ex. kött, rotfrukter och vidarekokning av potatis.

STARK VÄRME: Ljudet tystnar innan vattnet börjar bubbla kraftigt. Lämpligt för uppkokning av vatten till pasta och ris. Ställ sedan in önskat läge för vidarekokning.

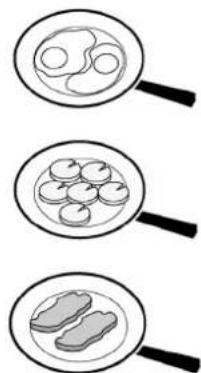

Vid stekning blir resultatet bäst, om maten inte är kylskåpskall och täcker högst 2/3 av stekpannans botten.

Lägg margarinet/smöret i stekpannan och ställ in ett läge på vredet. Det är viktigt att fettet har rätt färg (temperatur) när du börjar steak för att du ska få ett bra resultat. Tryck en ljus stekspade mot botten så ser du lätt fettets färg.

SVAGT BRYNT FETT: Lämpligt för t.ex. lök, rå potatis, kotletter och biffar, samt hel fisk.

BRYNT FETT: Lämpligt för det mesta: pannkakor, färsrätter, korv, tuna fiskfiléer, grytbitar osv.

KRAFTIGT BRYNT FETT: Lämpligt för tuna köttskivor. Var försiktig, fettet blir lätt bränt.

En spis med glaskeramikhäll ställer store krav på dina kärl än en spis med plattor. Tänk på att:

• Kontrollera kärlens bottnar. Kärl med konvex botten (buktar utåt), snurrar lätt på glaskeramikhällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Fläckar tar du bort med rengöringsmedel lämpligt för keramikhällar (medföljer inte spisen).
• Kastruller och kannor i glas eller emaljerade med grovt monster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

För att spara tid och därmed energi ska kastrullens/stekpannans botten:

• täcka zonen helt. Med en för liten botten bränner dessutom överkok lätt fast på zonen.
• vara slät.
• vara plan. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri model med sandwichbotten, dvs. en stabil botten med lager av olika metaller.

Spara energi!

• Använd lock och du halverar energiätgången (jfr med utan lock).
• Använd kärl med plan botten och spar 25% energi (jfr med utan lock).
• Se till att zonen är ren och torr. Smuts och vätska försämrar värmeöverföringen mellan kärl och zon.
• Stäng av zonen och låt maten bli färdig på eftervärmen.
• Ång- och tryckkokning spar också energi.

aluminium

Rengöring av hällen

Du måste genast (medan hällen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hällen.

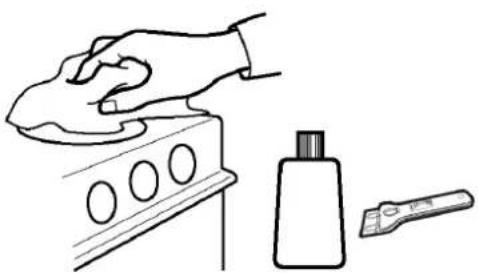

GÖR SÅ HÄR OM HÄLLEN ÄR MYCKET SMUTSIG:

1. Ta bort fläckar med rakbladskrapan (se nedan).
2. Använd endast rengöringsmedlet på glaskeramikhällen då varningslampan för het zon slocknat. Skaka flaskan och spruta ut ett par smala strängar på hällen. Gnid rent med en fuktig trasa eller hushållspapper.
3. Torka med en fuktig trasa bort överflöd av medlet, det kan annanrs etsas fast när hällen värms upp nästa gång. Torka torrt.

Rakbladsskrapan:

LÄT INTE BARN ANVÄNDA SKRAPAN. Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst.

Skrapan använder du för att ta bort överkok från glaskeramikhällen.

SÅ HÄR ANVÄNDER DU RAKBLADSSKRAPAN:

1. Ta bort låsningsanordning (1).
2. Skjuta knappen (2) framåt så långt det går (se bild).
3. Se till att rakbladet är rent och helt annars kan det skada hällen. Nya rakblad finns att köpa.
4. Luta skrapan ca 45°C och skrapa rent. Du kan trycka rakbladet hårt mot hällen utan att skada den.
5. Torka försiktigt av smutsen från bladet med hushållspapper.
6. Efter användning tryck ner knappen och drag den bakåt så långt det går. Förvara skrapan på en barnsäker plats.

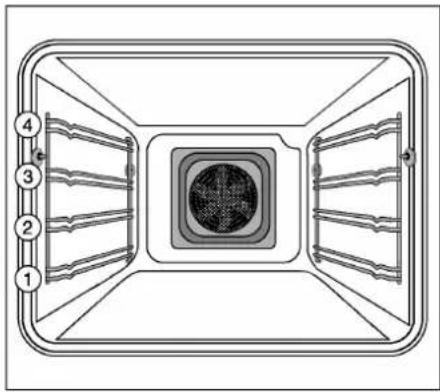

Ugnen har löstagbara ugnsstegar med fyra falser. Vilken falsnivå som är lämplig att använda för olika funktioner och temperaturer, kan du se i tabellerna för bakning och matlagning i slutet av bruksanvisningen.

Ugnens funktioner

För samtliga funktioner gäller att den gula kontrollampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugnsfunktion vrider du funktionsvredet till symbolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER

Belysning

Ugnsbelysningen tänds automatiskt vid samtliga inställningar. Du kan även ha enbart belysningen på, utan att någon av de andra funktionerna är igång.

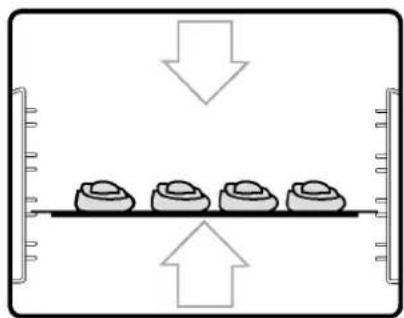

Över/undervärme

Tak- och bottenelement är inkopplade.

Grill

Grill- och takelement inkopplade.

Varmluftsgrill

Grill-, takelement och varmluftsfläkt inkopplat.

Varmluft

Varmluftsfläkt, omgivande element, samt yttre tak- och bottenelement inkopplat.

Lågtemperaturstekning

Långtidsläge, max. 125°C.

Tak- och bottenelement är inkopplade med ugnseffekt 500 W.

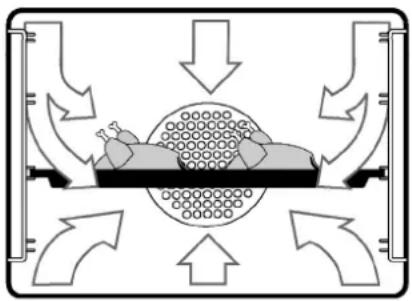

PRINCIPEN FÖR VARMLUFT

Yttre tak-och bottenelement plus ett ringelement runt fläkten värmer upp luften, som sedan sprids genom luftkanaler i ugnens bakre vägg med hjälp av fläkten. Den varma luften cirkulerar i ugnen innan den åter sugs in genom fläktgallret.

Värmen överförs snabbt och effektivt, vilket oftast innebär att du kan använda en lägre ugnstemperatur än vid over/undervärme. Sänk temperaturen med 15-20% om det i receptet står att du ska använda en temperatur mellan 160°C och 225°C. Ju högre temperatur desto större sänkning. Vid temperaturer över 225°C är det bättre att använda över/undervärme.

Placera aldrig aluminiumfolie, långpanna eller plåt direkt på ungsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning. Ugnen blir varm under användning, HÅLL BARN UNDER UPPSIKT.

Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Hur skall du tillämpa de olika funktionerna när du använder ugnen? Här nedan får du praktiska råd och tips på hur du bäst utnyttjar ugnens olika funktioner för olika typer av matlagning:

Bakning

Prova mjuka kakor med en provsticka ca fem minuter före full tid. Du har då möjlighet att förkorta/förlänga gräddningstiden. Resultatet kan påverkas av recept, formars material, färg, form och storlek.

Bakning med varmluft

Med VARMLUFT blir bakning mer rationell, eftersom två eller tre plåtar samtidigt i ugnen ger totalt kortare gräddningstid. Färgsättningen kan bli något ojämn, speciellt om det utbakade brödet inte är väljäst.

Blir resultatet inte som du tänkt dig? Läs "Praktiska Råd & Tips på 49, så får du tips på lösningar till dina bakproblem.

Matlagning

Följ tabellrekommendationerna.

Matlagning med varmluft

VARMLUFT använder du vid matlagning i flera nivåer samtidgt t.ex. köttfärslimpa, köttbullar och för tillagning av hela måltider, förrätt-huvudrätt-dessert. Tänk på att välja rätter som ska ha samma temperatur. Om rätterna kräver olika tång tid, anpassar du insättningen i ugnen för att få dem färdiga i den ordning du önskar.

Att steak i ugn är bekvämt och praktiskt bade i ÖVER/UNDERVÄRME och VARMLUFT. Stekar av nötkött, som rostbiff och innanlår, blir saftigast om det tillagas i 125°C, men tar lite längre tid än vid högre ugnstemperatur. Välj en ugnsäker form med låg kant där steken précis får plats, så undviker du att skyn torkar in. Vid ugnsbakning av julskinka bildas det ofta mycket spad. Använd därför ett stort stekfat eller ugnsgallret och därunder en långpanna. Slå i litet vatten till pannan, det hindrar fettet att bränna fast.

Om du använder stekpåse, klipp då hål i ett horn på påsen innan den sätt in i ugnen. Du minskar då risen att bränna dig på het ånga när påsen ska öppnas.


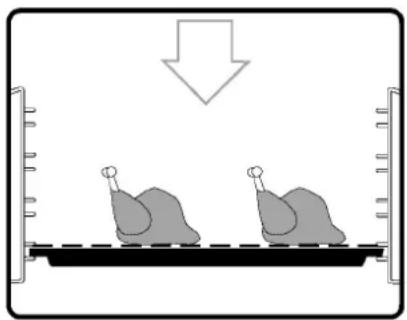

Grillning

Viktigt! Vid denna funktion får inställd temperatur vara max 230°C.

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det som du ska grilla inverkar på tiden och resultatet. Fisk och ljust kött (fågel, kalv och gris) blir inte lika lätt färgsatt som mörkt kött (nöt och vilt). Grilloja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Grillresultatet blir bäst om det som ska grillas inte tas direkt från kylskåpet. Torka av och lägg det på ugnsgallret och krydda efter önskemål. Placera en långpanna, gärna folieklädd, under gallret för att samla upp fettstänk m.m. fläskkotletter, biffar, fiskfiléer o.d. placeras högt upp i ugnen medan t.ex. tjocka revbensspjäll placeras i nedre delen av ugnen.

Ställ funktionsvredet på och termostatvredet på önskad temperatur. Börja grilla efter 3-5 minuters prevärmning. Passa noga och vänd minst en gang under tiden. En för lång grilltid ger torr, tråkig och i värsta fall bränd mat.Ugnsluckan ska vara stängd vid grillning.

Viktigt! Vid denna funktion får inställd temperatur vara max 230°C.

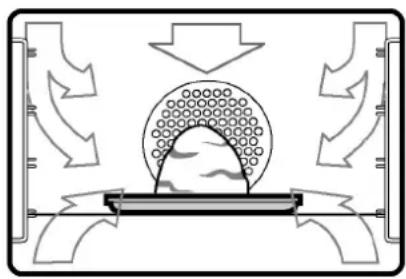

Med varmluftsgrill blir maten färdig snabbare och får jämnare färgsättning än om du använder dig av grillfunktionen. Grillelementet färgsätter och fläkten gör att den varma luften cirkulerar. Utmärkt att använda till "höga" maträtter, t.ex. griljering av julskinka, som ska ha färg runt om.

Ställ funktionsvredet på och termostatvredet på önskad temperatur upp till max 125°C.

Lågtemperaturstekning är användbart till mat som tål tillagning i låg temperatur under en längre tid. Tänk på att det tar tid innan maten blir klar när du planerar din matlagning.

Stekar av nöt, som rosbiff och innanlår, blir saftigast om de tillagas i 125°C ugnsvärme. Köttet förlorar dessutom mindre i vikt än vid tillagning i högre temperatur. Använd stektermometer. Obs! Kött får aldrig tillagas i lägre temperatur än 100°C. Det krävs låg temperatur under lång tid för att bryta ner kolhydrater till socker, s.k. mältning. Lågtemperaturfunktionen är alltså utmärkt till mältning av t.ex. gröt och potatislåda. Ställ in termostatvredet på lägsta temperatur. När mältningen är klar efter flera timmar, tillagar du rätten som vanligt. Glöm inte att ställa om till “normal” ugnstemperatur och över/undervärme.

Rengöring och skötsel

Håll ugn ren. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Nollställ samtliga vred före rengöring.

Kontrollera, att ugnen är svalnat innan du börjar.

Rengöringsmedel

Kontrollera, att rengöringsmedel är avsedd för ugnsrengöring.

Använd INTE rengöringsmedel som innehåller blekmedel, det kan bli skador i emaljen. Det är förbjudet att rengöra ugnen med en högtrycksspruta. Använd aldrig skurmedel eller andra repande medel.

Använd rengöringsmedel som inte innehåller skurmedel; undvika skrapande hjälpmedel, som stålull osv. Torka av manöverpanelen, ugnsluckan och luckans tätning med varmt vatten och rengöringsmedel.

Ugnen

Rengör den emaljerad ugnen när den fortfarande är lite varm. Torka av ugnen efter användning med varmt vatten och handdiskmedel.

GÖR SÅ HÄR OM UGNEN ÄR MYCKET SMUTSIG:

1. Spill eller överkok som sitter fast, lossar du men t.ex. en stekspade.
2. Stryk med en svamp ut såpa i ugnen.
3. Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4. När ugnen svalnat tvättas den med rent vatten, ev. kan du behöva gnida försiktigt med tvålull. Torka torrt.

Varmluftsfläkten

Rengör fläkten regelbunden.

1. Nollställ samtliga vred före rengöring. Kontrollera, att ugnen är svalnat innan du börjar.
2. Ta fettfiltret i handtaget och ta ut den uppåt.
3. Rengör filtret i varmt vatten med handdiskmedel eller i diskmaskin vid 65°C program.
4. Ta fettfiltret I handtaget och sätt in de båda hållarna uppifrån och neråt i den bakre väggens öppning (fläktöppningen).

Ugnstillbehören

1. Skruva ur skruvarna (A), ta ut stegen. Diska stegen och galler för hand eller i diskmaskin. Om de är rejält smutsiga, lägg dem i blöt innan de rengörs med. t.ex. tvålull.
2. Återmontera delar i motsatt ordning.

Plåtar och långpanna torkas av med hushållpapper och kan vid behov diskas för hand. Fastbrända fläckar tas bort med en bakplåtsskrapa.

Byte av ugnslampa

Innan du byter ungslampan: – Nollställ alla vred!

1. Ställ en trasa på botten av ugnen.
2. Skruva moturs av skyddglaset och rengör det.
3. Sätt i en ny ugnslampa märkt 25 W, 230V, 300°C.
4. Återmontera skyddglaset.
5. Ta ut trasan.

För enklare rengöring av ugnens innertak är ugnen utrustad med ett fällbart grillelement.

Varning: Nollställ samtliga vred före rengöring. Kontrollera, att ugnen har svalnat innan du börjar.

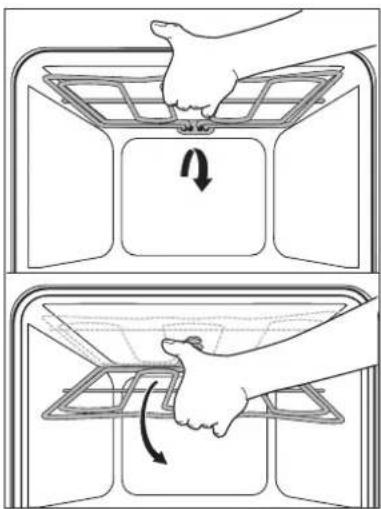

Fäll ned grillelement

1. Ta ut ugnstegarna från ugnen.
2. Ta tag i grillelementets främre del och drag ut det från fästen mot dig.
3. Fäll ned element.

Viktig: Pressa inte grillelement för kraftigt nedåt! Grillelement kan skadas.

Sätt tillbaks grillelement

1. Lyft upp elementet försiktigt.
2. Drag elementet mot dig och sätt tillbaks det i fästena.
3. Sätt tillbaka ugnstegar.

Viktig: Se till att grillelementet sitter fast ordentligt.

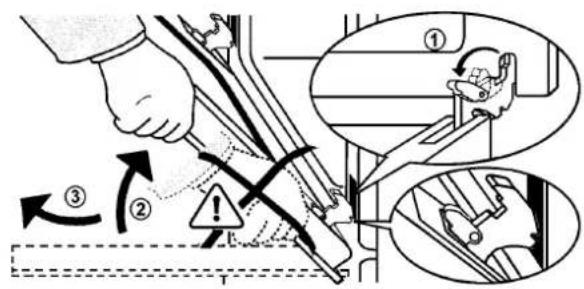

Det går att ta bort ugnluckan för att kunna rengöra den.

1. Öppna ugnsluckan helt och hålllet.
2. Fäll upp spärren på båda gångjärnen (1) helt och hållet.
3. Stäng ugnsluckan till ungefär 34 , alltså förbi motståndet (2).
4. Ta tag i luckan med båda händerna på sidorna. Dra luckan ut (varning: den är tung!) från ugnen (3).

1. Ta tag i luckan med båda händerna från hantagssidan sett.
2. Håll luckan i cirka 60° vinkel.
3. Skjut in gångjärnen så långt som möjligt i de båda urtagen samtidigt till höger och vänster nedtill på ugnen (1).
4. Lyft upp luckan till motståndet (2) och öppna den helt och hållet (3).
5. Fäll tillbaka spärren på båda gångjärnen till sina ursprungliga lägen (4).
6. Stäng ugnsluckan.

Förvaringslådan blir het, om ugnen är i bruk under längre tid. Förvara inte värmekänsligt materialer t.ex plåstpåsar, bakdukar inne i förvaringslådan.

1. Ta tag i lådan (se bild) och dra ut den.
2. Dra ut den till stopp, lyft lätt uppåt och lådan går fri från spärren i bakkanten och dra ut lådan helt.
3. Efter rengöring sätt lådan tillbaka som motsatta ordning.

Ovanför förvaringslådan finns det stöden, för att förvara långpannan.

Kondensationsskyddet används för att samla kondensationsvattnet som bildas när ugnen används. Efter varje användning skall kondensationssyddet rengöras.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Spisen är tung. Kanter och horn, som du vanligtvis inte kommer i kontakt med, kan vara vassa.

ANVÄND HANDSKAR vid förflytting av spisen.

Stämmer spisens mått överens med övrig köksinredning? Mät arbersbänkens höjd från golvet till bänkens ovansida och sockeldjupet från väggen till sockelns framkant (SE BILD). Spisen kan även installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra Vid leverans är spisen anpassad till en bänkhöjd på 90 cm och ett sockeldjup på 50 cm. Du kan ändra höjd och djup på sockeln så att spisen passar till en bänkhöjd på 85, 88 eller 88 cm och ett sockeldjup på 49, 50, 51 eller 52 cm (se bild). Se till att spisens kabel inte kommer i kläm vid förflyttning av spisen.

Ändring av sockelhöjd och -djup

Om du vill ändra båda måtten så bör du göra det samtidigt. Men läs först igenom samtliga punkter här nedan innan du börjar.

1. Lägg ned spisen försiktigt. Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.
2. För att ändra sockeldjup skruva ur skruvar A (2 skruvar) och skruva ur skruvar B (2 skruvar), se bild.
3. Haka fast sockeln i önskad djup läge (SE BILD).
4. Skruva åter i skruvar A och B.

1. För att ändra spisens höjden, skruva ur skruven C (1 skruv) sockelns bak mitten. Skruva ur skruvar D (4 skruvar, SE BILD).
2. Haka fast sockeln till önskad höjd, 90, 88 or 85 cm (SE BILD).
3. Skruva åter skruvarna C och D.

Nivåjustering

Spisen måste stå plant för att t.ex. fettet ska fördelar sig jämnt i stekpannan. Om du vill kontrollera att spisen står plant placerar du ett vattenpass på hällramen, först på ramens vänstra eller högra sida därefter på dess framsida. Vid behov kan du från sockelns framsida sänka respective höje spisens hjul och fötter. Använd en kryssmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna.

Elektisk anslutning

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Inkopplingsalternativ för spisen framgår av skylten på bakstycket. Anslutningseffekt och spänning finns angivet på dataskylten.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan leda till skada på person och/eller egendom samt försämra spisen.

Problem med spisen? Vi rekommenderar att du läser bruksanvisningen, speciellt sid. 49 och 50. Det kan löna sig.

Garanti

Produktens garantitid kan definieras separat. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstifningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Service

Alla servicearbeten, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min+lna) eller telefonkatalogens gula sidor "hushållsapparatservice".

På ugnens framsidan finns en dataskylt med uppgifter om spisen. Fyll dem i här så de finns tillhands om du behöver ringa service.

Vid eventuella tekniska problem eller om du har frågor angående produktens funktion eller användning, ber vi dig ringa vår konsumentrådgivare, tel. [phone] (0,1597€/min) +lna). Konsumentrådgivaren kan också kontaktas via elektronisk post, adress [e-mail].

Med reservation för ändringar. Denna apparat uppfyller kraven i EG-direktiv 89/336/EEC och 73/23/EEC IEC klass:Y.

RMK512

Bredd (mm):	500
Höjd (mm):	850/880/900

Djup (mm):

600

Ugnsvolum (liter):

45

Total effekt 230V-spis (w):

8925

VÄRMEZONERNA

STORLEK (mm)

EFFEKT (W)

Bakre vänstra

140

1200

Bakre högra:

180

1800

Främre vänstra:

180

1800

Främre högra:

140

1200

ENERGIKLASS

A

ENERGIFÖRBRUKNING

Konventionell (kWh)

0,87

Varmluft (kWh)

0,79

TILLAGNINSTID STARDARDLAST

Konventionell (min)

47

Varmluft (min)

39

YTA PÅ BAKPLÅTEN (cm ^2 )

1200

Vid märkning av energieffektivitetsklass har läge konventionell används.

KONTROLLAMPORNA är av glimlampetyp

UGNSLAMPAN: E-14 sockel, märkt 230V, 25W och 300°C.

Tabeller

Bakning

	Ställning på falsen	Temperatur °C	Tid min.	Ställning på falsen	Temperatur °C	Tid min.
Wienerbröd	3	1)	2092580	2/3/4	140^1)160	40-45
Småa kakor 2 170-190		1)	25-35	1/3	160^b)-180	25-30
Längder/kranser	2	1)215-16520		1/3	180^b)-200	10-20
Tärtbotten	2	1)	25760190	2/3/4	150^1)170	40-45
Sockerkakor	2		180-250	1/3	150^b)-160	30-35
Osttårta 2	170-190	50-70		2	150-170	50-70
Äppletårta, jästdeg 3 180-200	45-50 1/3	180-200			1)	45-50
Äpplepaj	1	175-185^1)	55-60	1/3	150^b)-170	55-60
Schweizisk fruktpaj	2 210-230	1)	30-50	3	180^b)-200	30-50
Sockerkakor, tunga	2	170-180	50-55	3	150-160	50-55
Fruktkaka	2	160-180	50	3	150-160	50
Sandkaka	3		190-200	3 25-35	165-175	25-35
Maränger	2		115-125	2/3/440-50	115-125	45-55
Kuvertbröd	2	225-250	8-10	2/4	200	8-12
Hålkakor	2	200-225	10-15	2/4	185-200	15-20
Pizza	2 210-230		25-30	1/3	190-210	25-30

1) prevärm ugnen

Matlagnings Tabell

	Ställningpå falsen	°C	Tidmin.	Ställningpå falsen	°C	Tidmin.
Kyckling	2	195-20570		2	170-190	45-50
Kyckling, halvor 3	195-205		30+30	-	-
Revbensspjäll	3	195-205	100-105	2	160-180	45-50

Grillning Tabell

	Ställning på falsen	°C	Tid min.	Ställning på falsen	°C	Tid min.
Toast	3	230	3-5	3	230^1)	3-5
Kyckling, Halv		2	230	30+30		2
Revbensspjäll	3	230	25+25		2	230

1) prevärm ugnen

Praktiska råd och tips

Problem	Orsak	Åtgård
Mat/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker ner och blir platt.Mat/vetebrödsdegar har inte jäst rätt.För lång jäsning efter utbakning ger ett platt resultat. Mat/vetebrödsdegar ska jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.	Kontrollera inställd temperatur mot recommendation i tabell eller recept.Kontrollera jästtiden mot receptets rekommendation.
	För lite jäst eller bakpulver.	Kontrollera i receptet att du tagit rätt mångd.
	För varm fett/vätskeblandning förstör jästens verkan.	Rätt temperatur på vätskan är 37° för färsk jäst, för torrjäst se anvisning på förpackning.
Mat/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mångd mjöl/vätska.
	För låg temperatur i ugnen gör att bakverket får stå inne för länge för att bli färdigt och blir därmed torrt.	Kontrollera att du ställt in rätt temperatur.
Bakverk/maträtter blir för mörka.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mörka innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
	För hög placering i ugnen vid över/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.	Kontrollera i tabell eller recept att du valt rätt placering.
	Fel falsplacering I varmluft gör att luften inte kan cirkulera rätt.	Kontrollera i tabellen att du valt rätt falsplacering.
	Temperaturen ska i regel vara 15-20% lägre med varmluft än med över/undervärme. Med varmluft blir färgsättningen något ojämn.	Kontrollera att du valt rätt temperatur.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller långpanna i ugnens botten hindrar undervärmen.	Se till att du inte har något i botten på ugnen.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

Problem och åtgärder

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp – kontakta service.

Problem

Spisen får ingen ström

Det tar lång tid att koka/steka

Ugnsbelysningen fungerar inte

Orsak/Åtgård

Kontrollera följande:

• att SÄKRINGEN/SÄKRINGARNA är hel/hela
• att ev. STICKPROPP är ordentligt insatt

Kontrollera att du valt ett lämpligt kärl med god värmeledningsförmåga (se s. 33)

Byt trasiga lampa (se sid. 40)

Skrotning

I Lossa spisen från vägguttaget.
2 Kapa sladden så nära bakstycket som möjligt.
3 Sätt luckspärren ur funktion, för att förhindra att barn blir inlåsta i ugnen.

Kontakta ditt kommunkontor för information om var du kan lämna din spis.

Electrolux-koncernen är världens största tillverkare av hushållmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugar, motorsågar och gräsklippare) säljs år till värde av 120 miljarder kronor i över 150 länder runt hela världen.
