BRUKSANVISNING smart 350 p PFAFF

Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN 60335-2-28.

Nätanslutning

Den här symaskinen får endast användas med den spänning som anges på märkplåten.

Säkerhetsföreskrifter

• Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn.
• Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad.
• Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den.
• Stäng av symaskinen ("0") varje gång du ska göra något i området runt nälen, till exempel trä nälen, byta nål, ta upp underträden eller byta pressarfot.
• Använd aldrig symaskinen om sladden eller stickproppen skadats.
• Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen.
• Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen.
• Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt).
• Ljudtrycksnivån vid normala driftförhållanden är ≤70 dB(A).

Innehållsförteckning

Maskinöversikt....1

Tillbehör 2

Förberedelser 2

Komma igång 4

Tyg och material som kan användas ...... 4

Tvätt av dekorerade plagg 4

OBS! Tvättregler som föreskriver förtvätt: 4

Börja dekorera 5

Maskinbord / friarm.... 5

Tillbehörsförvaring....5

Underhåll....6

Byta nål(ar) 6

Byta glödlampa 7

1. Uttag för pedalen

2. Strömbrytare

3. Nålhållare

4. Stygnplåt

5. Maskinbord

6. Tillbehörsförvaring

7. Höjdjusteringsskruv för tygpress

8. Transparent tygkåpa med nälskydd

9. Anslutningsuttag

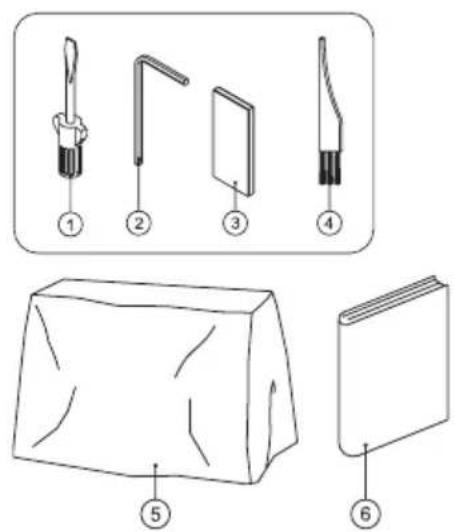

1. Skruvmejsel
2. 1,5 mm inexnyckel
3. Nålar
4. Rengöringsborste
5. Maskinkåpa
6. Instruktionsbok

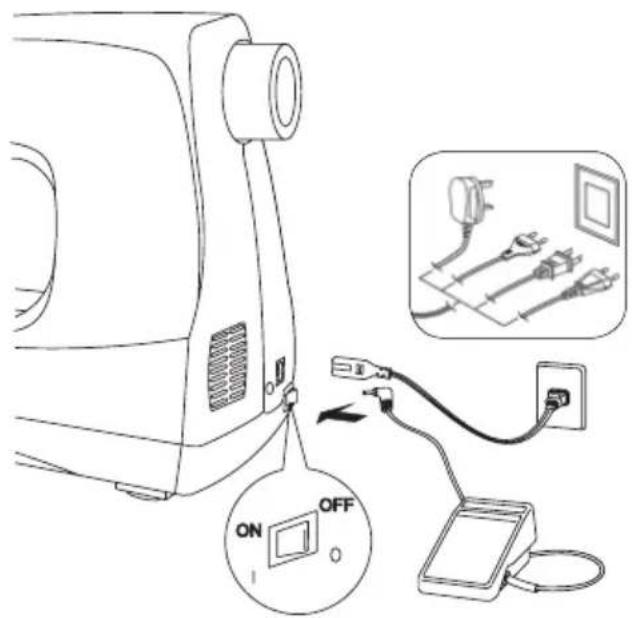

Anslut kabeln från pedalen i maskinens uttag och sedan i vägguttaget. Se till att du alltid slår från strömbrytaren och drar ur kontakten ur vägguttaget när maskinen inte ska användas eller när du ska göra justeringar, t.ex. byta nål eller glödlampa.

OBS! Innan du ansluter fotreglaget kontrollera att det är av typen "4C-337G" eller "C-9000".

Maskinhastighet

Maskinens hastighet beror på hur hårt du trampar på pedalen.

Lägg inget på pedalen när den inte används - annars kan pedalen eller motorn skadas.

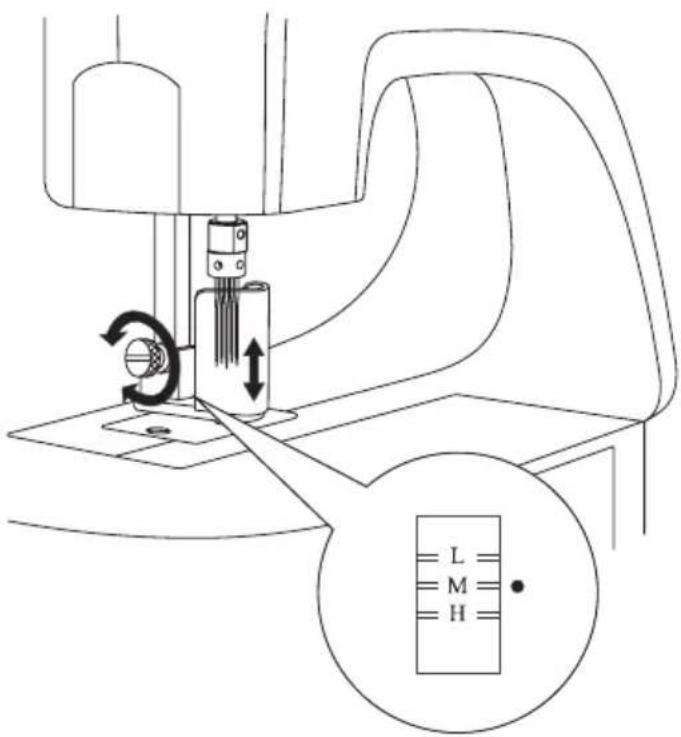

Tygpressen har till uppgift att hindra tyget/ materialet från att lyfta när du fi ltar.

1. Lägg tyget/materialalet på stygnplåten, under tygpressen.
2. Lossa tygpressens höjdjusteringsskruv för att justera höjden på tygpressen.
3. Flytta den transparenta tygkåpan med nälskydd upp eller ned tills den röda indikatorn på presstolpen hamnar mitt för den höjdmarkering som motsvarar tjockleken på ditt tyg och fi ltmaterial.

L = låg position för tunt eller medelgrovt tyg.

M = medelposition för medelgrova tyger.

H = hög position för kraftiga eller tjocka tyger.

1. Dra åt höjdjusteringsskruven för den transparenta tygkåpan.

Obs! 'Tyget och fi ltmaterialet måste vara fritt rörligt under den transparenta tygkåpan med nälskydd.

Låt kreativiteten blomstra med din nya nälfiltningsmaskin! Nu kan du göra dina projekt ännu kreativare. Låt fantasin flöda och skapa vackra filtade dekorationer på kläder, konst och hantverk, hemtextilier, quiltar, sömnader och mycket annat.

Tyg och material som kan användas

Nästan alla typer av tyg kan filtas med nälfiltningsmaskinen men vissa tygkvaliteter ger ett bättre resultat när du dekorerar eller tvättar det i efterhand.

Vi rekommenderar tyger och restbitar av naturfibrer, t.ex. linne-, ull-, silkes- eller bomullsgarn. Den bästa tygtexturen är en noppig eller strukturerad yta.

En noppig yta fäster bra i ett underlag av naturfiber/med noppig yta/eller blandfiber.

Undvik syntetiska "strykfria" tyger och kvaliteter med en slät ytstruktur.

Tvätt av dekorerade plagg

För att avgöra om ditt dekorerade plagg är tvättbart rekommenderar vi att du först gör ett prov med de tyger du tänker använda. Tvätta det färdiga provet på samma sätt som du tänker tvätta projektet när det är klart.

Om du t.ex. tänker tvätta det färdiga projektet tillsammans med en laddning jeans och sedan torka det i tumlaren så gör du samma sak med provet. Var inte extra försiktig om du inte tänker vara extra försiktig med det färdiga projektet.

OBS! Tvättregler som föreskriver förtvätt:

I det här fallet gäller inte att alla tyger ska tvättas före sömnad. När du använder nälfiltningsmaskinen vill du att det färdiga projektet ska “krympa” så att de filtade fibrerna fortsätter att ligga korslagda. Tänk på det så att du gör projektet lite för stort eftersom tyget är av naturfi brer och kommer att krympa.

Eftersom du inte ska tvätta fibrerna före dekoreringsarbetet kan tygerna färga av sig om du använder skarpa och kontrasterande färger. Se till att du gör ett prov och tvättar det för att få bästa resultat.

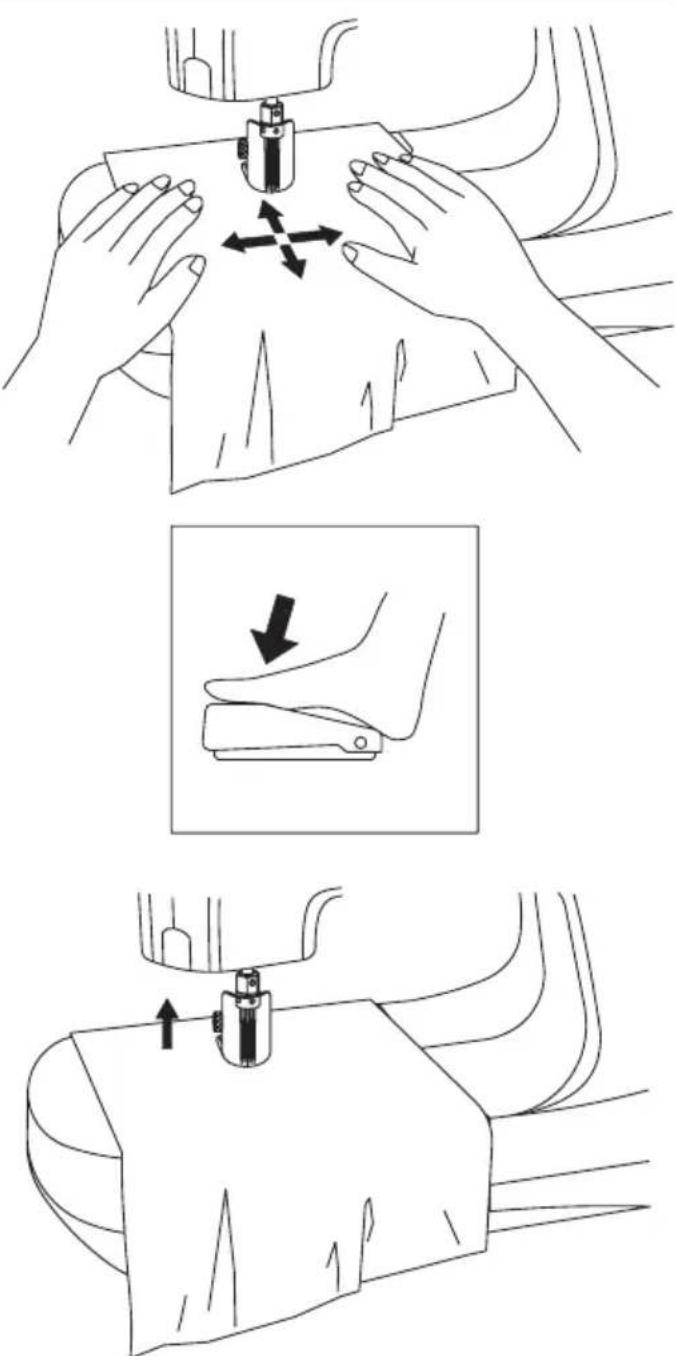

Börja dekorera

Lägg projekttyget och fi ltningstyget i lager på varandra för att skapa dekorationen. Se till att det mindre tygstycket som ska fi ltas är på rätt sida av projektet (rät- eller avigsidan).

Dekorationstyget kan läggas antingen på rätsidan eller på avigsidan av projektet. Experimentera först på provbitar för att se hur du vill ha det på det färdiga projektet.

Lägg projekttyget och fi ltningstyget i lager på varandra under den transparenta tygkåpan med nälskydd. Justera vid behov höjden så att projektet är fritt rörligt under den transparenta tygkåpan med nälskydd (se sidan 3).

Flytta tyget i valfri riktning så att nälarna binder ihop tyglagren.

När du är färdig med dekoreringsarbetet stannar nålarna automatiskt i upplyft läge, ovanför projektet. Eftersom nålarna alltid stannar i upplyft läge är det enkelt att föra in projekten i fi ltningsområdet och att ta ur dem. Du kommer aldrig att bryta av någon nål när du för in eller tar ur projekt.

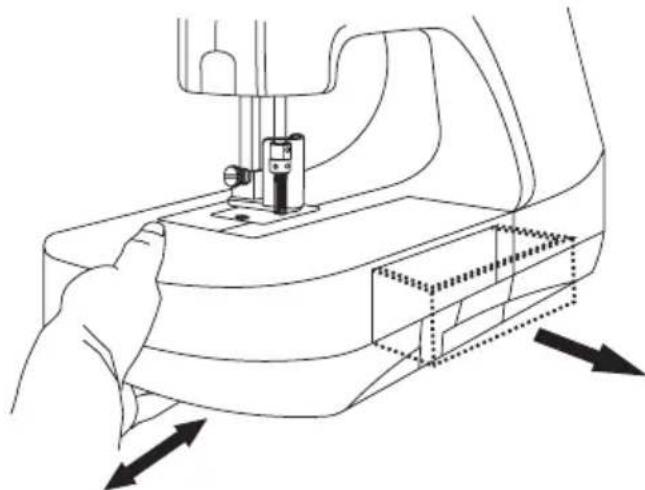

Maskinbord / friarm

Ta loss maskinbordet genom att skjuta det åt vänster så får du en maskin med friarm. Det gör att du kan dekorera på ärmar, byxben och mindre rundsydda områden. Det gör också att du kommer åt friarmsluckan så att du kan ta bort luddet som ansamlas vid fi ltningen.

Tillbehörsförvaring

Öppna förvaringsfacket genom att dra lådan framåt.

Använd nälar av typen #S1037 för nålfi ltningsmaskinen.

Använd inte någon annan typ av nälar.

Obs! #S1037 är en mycket speciell näl som bara kan användas på nälfi ltningsmaskinen. Köp nälarna hos den auktoriserade återförsäljare där du köpte din maskin.

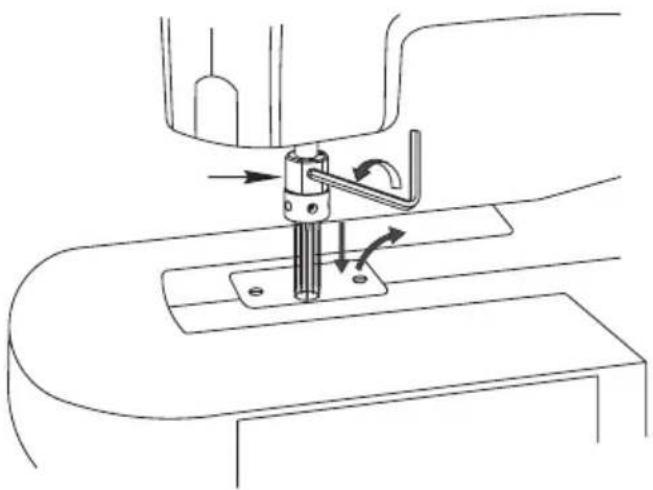

Obs! Dra ur stickkontakten ur vägguttaget innan du byter näl(ar).

1. Vrid handhjulet så att nälhållaren hamnar i sitt högsta läge.
2. Ta loss justeringsskruven för presshöjd och ta försiktigt loss den transparenta tygkåpan med nälskydd från maskinen.
3. Lossa den främre nälhällarskruven genom att skruva den moturs med den medföljande 1,5 mm insexnyckeln.
4. Håll fast nälklämman, sänk den långsamt och ta loss den från nälhållaren.
5. För att ta loss de separata yttre nälarna, lossa nälhållarskruven på näklämman genom att skruva den moturs med den medföljande 1,5 mm insexnyckeln och ta loss nälen/nälarna. Sätt i den nya nälen / de nya nälarna så högt upp det går i hålen. Dra åt nälhållarskruven genom att skruva den medurs med den medföljande 1,5 mm insexnyckeln.

Obs! #S1037-nålarna har ingen fram- eller baksida så du kan sätta i dem i valfri riktning.

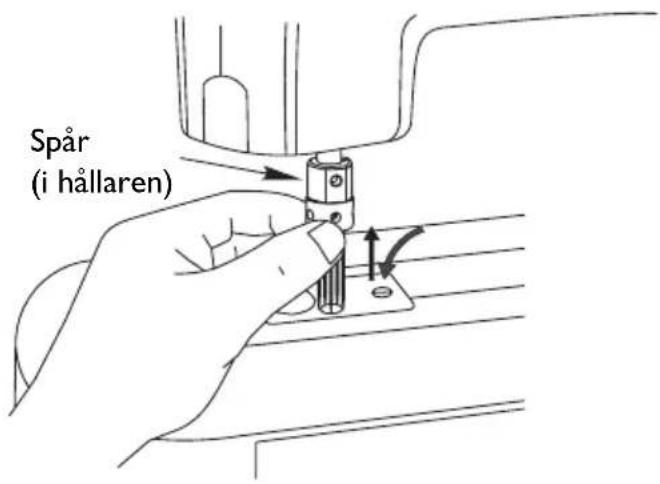

1. Försäkra dig om att nälhållaren är i sitt högsta läge när du sätter tillbaka näklämman. Montera näklämman på nälhållaren genom att vrida och försiktigt skjuta den uppåt så att stiftet skjuts in i nälhållaren. Dra åt nälskruven medurs med den medföljande 1,5 mm insexnyckeln.

Obs! Sätt tillbaka den transparenta tygkåpan med nälskydd och justeringsskruven för presshöjd innan du använder maskinen igen.

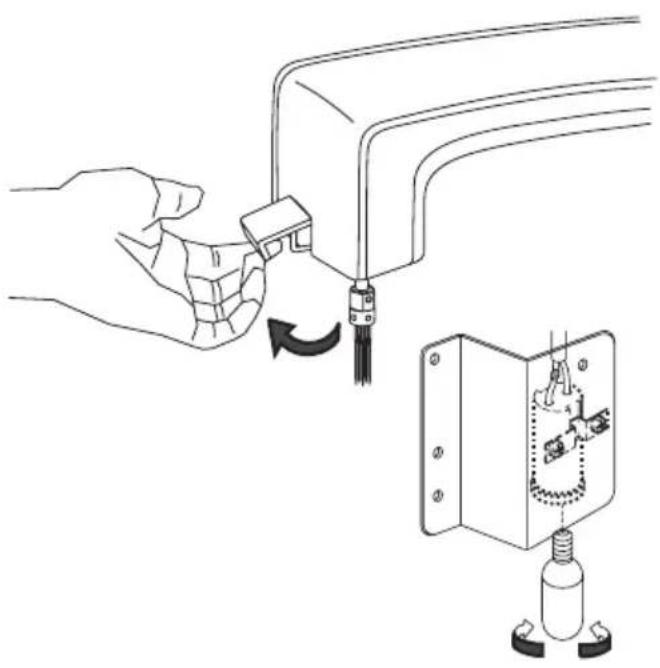

Byta glödlampa

1. Av säkerhetsskäl bör du dra ur stickkontakten innan du byter glödlampa.
2. Se till att lampan har svalnat innan du tar loss den.
3. Öppna lampkåpan.
4. Ta loss glödlampan och ersätt den med en av samma typ, MAX 15W.

Skjut maskinbordet åt sidan för att ta loss det från maskinen. Ta tag i luddlådan i de räffl ade fi ngergreppen fram och bak och dra den åt vänster för att skjuta ut den från maskinen.

Rengör luddlådan efter varje projekt.

Om för mycket ludd samlas i lådan eller under stygnplåten kan det leda till nälbrott.

Skjut tillbaka luddlådan på maskinen.

Böjd näl eller nälbrott

1. Matar du materialet för snabbt?
2. Slår nälarna i tygpressen eller stygnplåten.
3. Finns det damm eller ludd runt kanterna på nälarna, tygpressen eller i hålen på stygnplåten
4. Behöver området runt luddlådan rengöras?
   Om du får andra problem än böjda nålar eller nålbrott, kontakta din återförsäljare.

Specifi kationer

Nål: #S1037

Antal nälar: 5

Nålhållare: Rund typ

Matning: Manuell

Glödlampa: MAX 15W

Mått: 435mm x 189mm x 292mm

Vikt: 5,6 kg

Garanti

Garantin täcker inte fel eller skador, som orsakats genom användande av tillbehör och delar som inte är Husqvarna Viking original.

Vi förbehåller oss rätten att utan föregående med de lan de änd ra maskinens utrustning och tillbehör samt att göra så da na änd ring ar av maskinens konstruktion som inte ne ga tivt påverkar funktionen.

Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.
