BRUKSANVISNING VZ942 HAGER

Allt för hemmets nätverk

Mediaprodukter för bostadshus

Allt för hemmet från Hager

Alla pratar om Smarta hem. Nu går Hager från ord till handling genom intelligenta lösningar för det smarta hemmet. Alla komponenter under ett tak. Det intelligenta hemmet. Alla delar bygger systematiskt och flexibelt på varandra och du kan kombinera allt efter behov. För dina kunder betyder detta: mer komfort, bättre ekonomi och högre säkerhet. För dig innebär det: enklare planering, snabbare installation och en partner för allt – Hager!

Hager – intelligenta lösningarna i bostäder. Allt från centraler till strömställare och för nybyggnation eller modernisering. I den här broschyren får du tips på produkter som hjälper dig att hjälpa dina kunder i sitt val av hemmanätverk för den digitala framtiden.

säker elfördelning

Kombicentral – För kraft och multimedia

individuell design

Strömställarprogrammet från Hager – alla funktioner, alla anslutningar, tre designlinjer

tillförlitligt skydd

Maximal säkerhet med certifierad kvalitet – dvärgbrytare, jordfelsbrytare och personskyddsbrytare

strukturerade nätverk

Moderna hemnätverk med mediacentral och strukturerad ledningsdragning

perfekt belysning

Energieffektiv belysningsstyrning – dimrar, rörelse- och närvarodetektorer

intuitiv styrning

KNX-fastighetsstyrning via dator, surfplatta och smartphone – med KNX domovea

Anslutningen till framtiden börjar med planeringen

Vid planeringen av elinstallationen tänker de flesta på kablar, uttag och strömbrytare. Intelligenta planerare tänker längre och skapar ett "strukturerat nätverk" som består av nätverks- och koaxial-kablar, förutom den klassiska elfördelningen. Till skillnad från vanliga trådlösa och WLAN-lösningar garanterar det maximal överföringshastighet, tillförlitlighet och störningssäkerhet. Kärnpunkt för framtidens friktionsfria data-trafik är ett separat mediafält i teknikcentralen. Där sammanstrålar alla kommunikations- och dataledningar. Närmare bestämt: tvåvägs-kommunikation till alla rum som önskas. Med passande anslutningar och apparater kan sedan alla personer i huset komma åt alla medier centralt.

Öppna "datamotorvägen" för dina kunder med intelligent multimediateknik från Hager!

Säkra framtiden med rätt planeringen

innehåll

sida

Strömställare 10

Datauttag och USB-laddare 12

Kanaler för rumsmiljö 14

Översikt mediacentraler 18

Produktsidor 28

Serie Berker S.1
Plast, vit matt

Dubbel centrumbricka för datauttag
Hålbild för modul- jack: Keystone

Enkel centrumbricka för datauttag
Hålbild för modul- jack: Keystone

Komplett erbjudande utan sladdtrasol

Komplett erbjudande utan sladdtrasel

Med det breda sortimentet av mediaprodukter av Berker strömställare från Hager blir erbjudandet komplett. I serie Berker S.1, B.3 och B.7 finns ram, färg och material för varje smak och hela installationen får ett snyggt och enhetligt utseende. När du är klar kan kunden luta sig tillbaka och slappna av. Streama film, lyssna på musik, spela online-spel eller helt enkelt se på TV. Med rätt anslutning i väggen är all underhållning endast ett knapptryck bort, helt utan sladdtrassel och bekymmer.

ateha – Minikanal

För rumsmiljö

Minikanal athea har utseendet, formen och detaljlösningar för enkel och smidig installation i rumsmiljö. Kanallängderna är 2,1m för att kunna förläggas runt dörrar utan skarvning. Klammer är integrerade i större storlekar. Finns både i PVC och halogenfritt material. Standardfärg RAL 9010 vit.

Komplett sortiment av formstycken där innerhörn, ytterhörn och T-stycke är fl exibla.

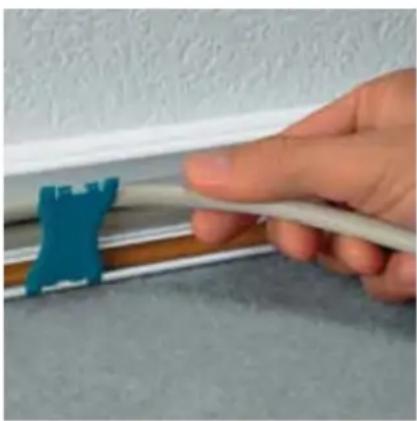

Integrerade klammer i större storlekar är till hjälp vid ledningsdragning.

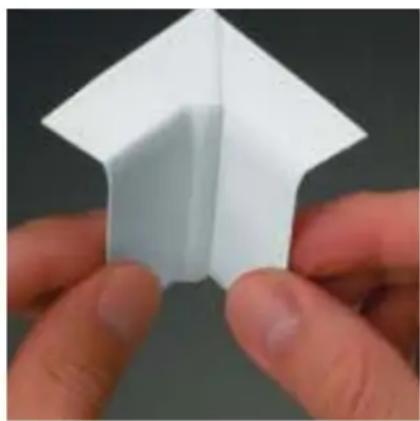

Flexibla inner- och ytter-hörn. Från 83 till 97 grader.

Färdigstansade hål i kanalunderdel. Om kanalen spikas inuti mellanvägg eller sätts upp med isolerad skruv är förläggning av FK godkänt.

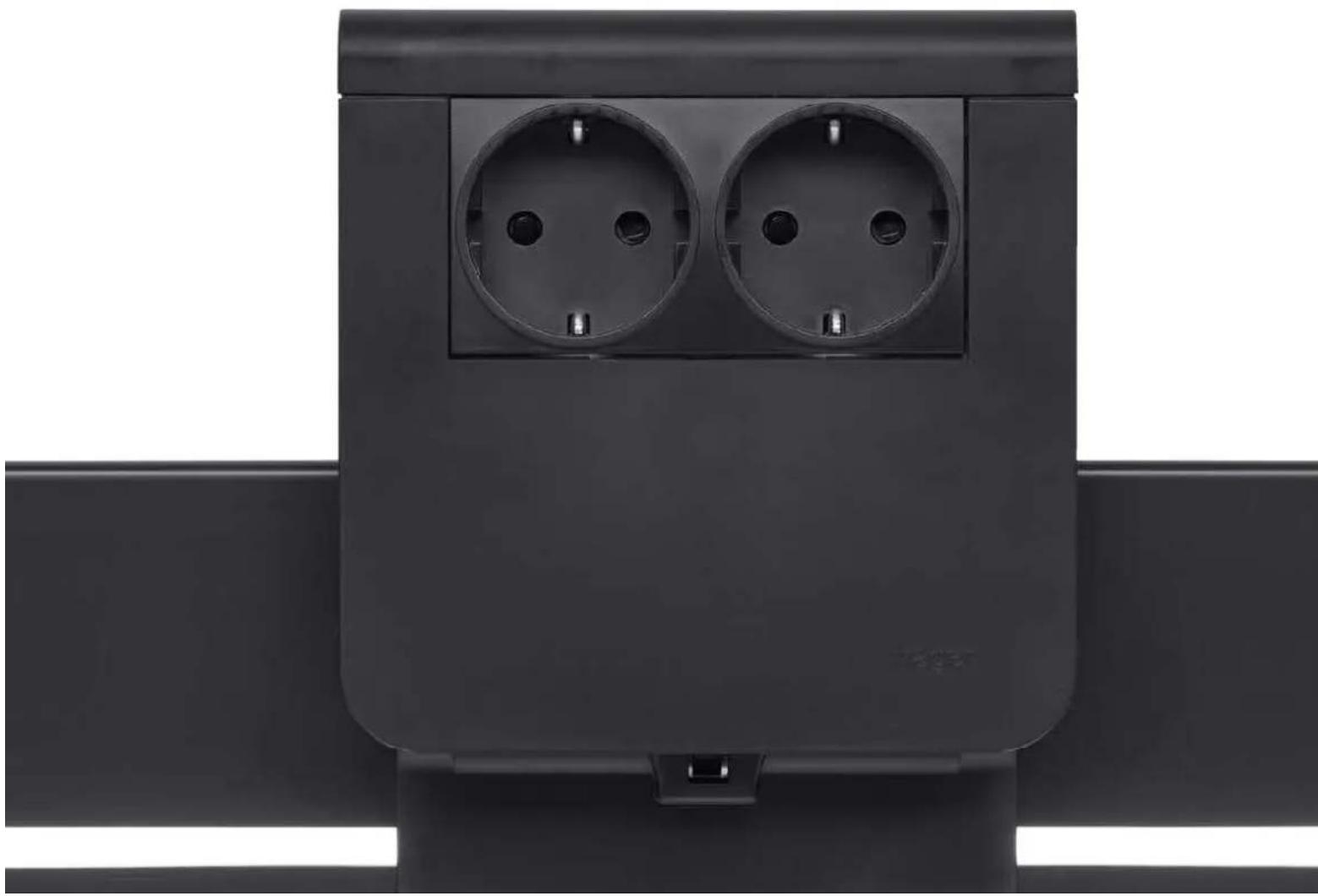

Sockellist – SL Stilren och modern design

Sockellistkanalen SL passar perfekt i alla miljöer. Finns i två höjder, 50 mm och 80mm. Installationen är påfallande enkel. Nästan alla kanaldetaljer går att fixera utan skruvar och verktyg tack vare snabbanslutningar. Många funktioner erbjuds samtidigt som den till sitt yttre är enkel och diskret. Formstycken finns för att ytterligare underlätta installationen. Önskas något utöver det vanliga rekommenderas SL LED.

Håller formen – alltid inom normen:

Kanalunderdelen har avskiljare som ger ledningarna bättre stöd. Det garanterar automatiskt att standarden EN 50085 följs.

Färgvarianter

Vit Svart Alu

Mediacentralen skapar utrymme för externa komponenter som fi beranslutningar, router, switchar osv som är nödvändiga för ett modernt IT-nät i bostäder.

Dubbelt: Data- och strömfördelning

Volta kapslingen är inte bara lämplig för strömfördelning utan även som "fördelning" för data-trafi ken. Alla kommunikationskomponenter går helt enkelt att fi xera på den hålade monteringsplattan. Patchmoduler monteras på en särskild DIN-skena i övre anslutningsutrymmet och aktiva komponenter försörjs via det integrerade dubbla uttaget med vridbara satser. Mediacentralen volta fi nns som infälld version för montering i hålvägg.

Tips:

Planera in tillräckligt utrymme på varje undercentral för att utöka systemet i efterhand. Om det blir aktuellt, sparar det kostsamma efterinstallationer. Dina kunder kommer att tacka dig!

I det intelligenta huset gäller det att tekniken ska visserligen fungera i första hand, men den får givetvis även gärna se bra ut också. Därför fi nns volta i olika designvarianter t.ex. täckram av lackerad stålplåt, ram med spegel- eller bildraminsats samt aluminiumram med nälfi Itmatta, som kan användas som anslagstavla. Dörrar och täckramar matchar strömställardesignen från Hager perfekt. Välj att få elinstallationen i antingen vit, silver eller antracit.

Plain white square frame with no text, numbers, or symbols

Solid black square frame on a dark gray background (no text or symbols)

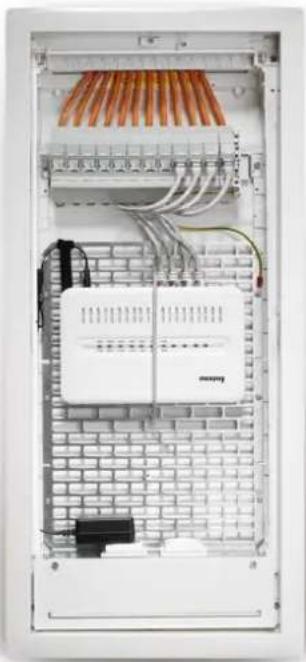

Mediacentraler för bostads- installationer

I dagens samhälle blir mediacentralen en viktig komponent i elinstallationen. Mediacentralen skapar utrymme för externa komponenter som fi beranslutning, router, switch osv, nödvändiga för ett modernt IT-nät i bostäder. Mediacentraler finns i såväl infällt som utanpåliggande utförande med volta-respektive gamma-kapslingar som bas.

- Mediacentralen blir i samma design som kraftcentralen

- Strömförsörjning av externa komponenter via uttag

- Enkelt att fästa externa komponenter

- Möjlighet att anpassa de infällda centralerna efter miljön de sitter i

Skillnaderna fi nner du bakom dörren:

- Mediacentraler är försedda med en hålad montageplåt för att kunna fästa externa IT-komponenter i kapslingen. Till din hjälp har du speciella gummi-stroppar, fästskruvar samt ett märksystem för apparaterna i centralen.

- Montage av patchmoduler sker på en DIN-skena i media-centralens övre del. Patchmodulerna fi nns i oskärmat, skärmat, Kat5e, Kat6 och hållaren går även att få utan don om du vill ha in ett speciellt fabrikat i keystone utförande. DIN-skenan är försedd med PUS-skruv för potentialutjämning vid skärmad datainstallation.

- Kapslingarna är försedda med uttag för nätspänning till externa komponenter. Uttagen kan monteras i valfritt läge med 90 graders förskjutning.

Tekniska data:

Montage: Infällt och utanpåliggande
Färg: Vit, RAL9010
Uttag:	2, 3 eller 5 uttag beroende på central
Dörr:	Ingår på infällda och tillval på utanpåliggande
Montageplatta: Ja

Tips

Den hålade montageplattan används som underlag för montage av externa komponenter

Mediacentralen kan an- passas och kombineras för att täcka alla IT-behov i en bostadsinstallation

03 0401

Strömförsörjning av externa komponenter sker via uttag i mediacentralens underdel

Ram och dörr anpassas till miljön som centralen är monterad i. Välj t ex spegel-dörr, griff eltavla eller dörr med anpassad färg

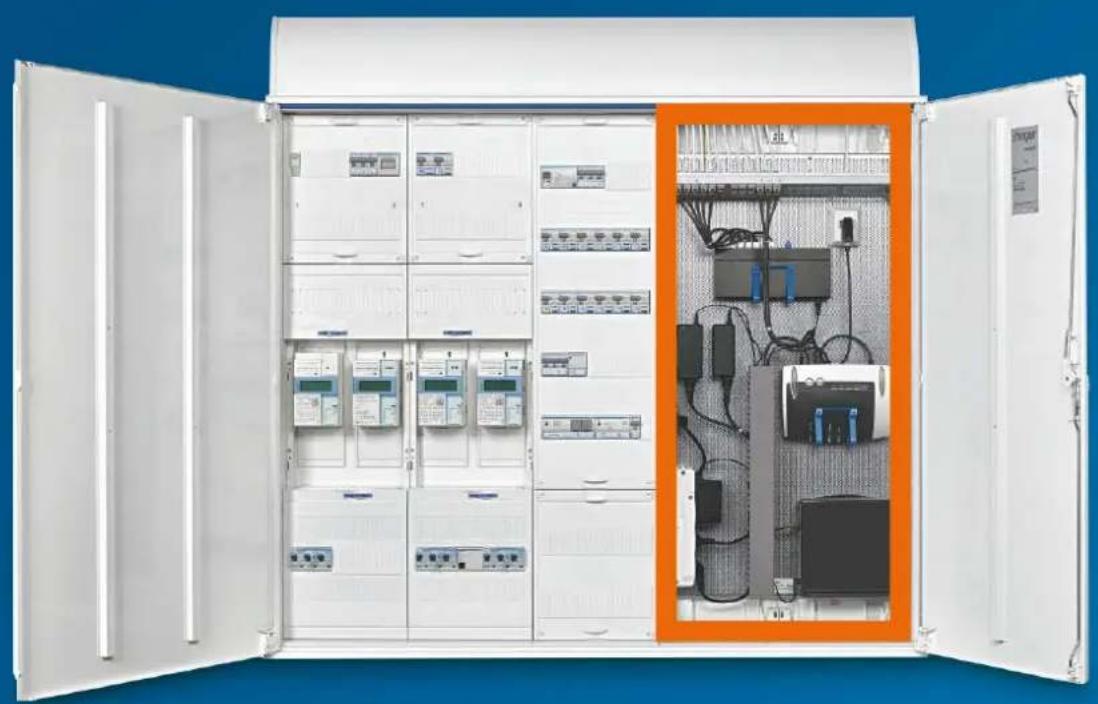

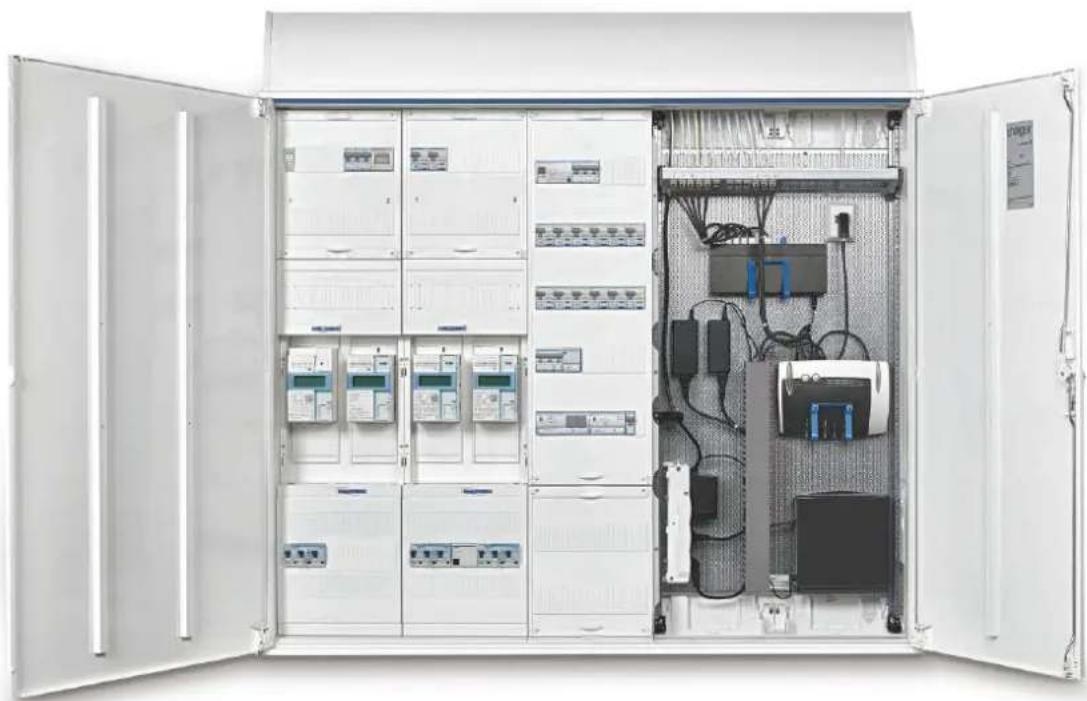

Skydda, styra, surfa – Kombicentralen i översikt

Det smarta hemmet fungerar som den mänskliga hjärnan. Båda halvorna behövs för ett bra resultat. Därför bör du ägna den vänstra halvan (media) i det intelligenta hemmet lika mycket uppmärksamhet som den högra (elfördelning). I kombicentralen får du rätt förutsättningar, kontaktpunkt mellan elfördelning och media. Höj dina kunders "boende-IQ" genom att inte göra något halvdant i teknikcentralen!

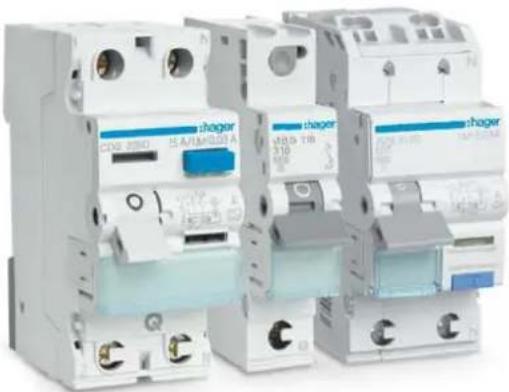

Tillförlitligt skydd: Dvärgbrytare, jordfelsbrytare och personskyddsautomater "Skydd mot elektrisk stöt" kräver skydd mot felström för alla områden i och runt huset. Med säkerhetprodukter i modulutförande från Hager tar du det säkra före det osäkra. Beröringsskyddade IP2x-öppningar och med Quick-Connect-anslutningsteknik så är den säker även vid monteringen.

Mångsidiga nätverk: KNX och media

Efter skydd kommer styrning: t ex med omkopplare, detek-torer, vecko- och årsur, dimrar och mycket mer. Den mest intelligenta boendekomforten ger en sammankoppling av alla funktioner i ett nätverk via ett KNX-buss-system. Den intuitiva fastighetsstyrningen KNX domovea sammanför KNX-världen med IP-världen och öppnar för ännu fl er användningsalternativ, via PC, surfplatta, internet eller smartphone.

Kombicentraler för bostads- installationer

I dag är mediacentralen en viktig komponent i elinstallationen. Med en kombicentral får du in både kraft och mediautrustning i samma central. I mediadelen fi nns utrymme för externa komponenter som fi beranslutning, router, switch, osv. Nödvändiga för ett modernt IT-nät i bostäder! Kombicentralen fi nns i såväl infällt som utanpåliggande utförande med 2, 3 eller 4 rader och plats 15 moduler normkomponenter per rad.

Skillnaderna fi nner du bakom dörren:

- Mediacentraler är försedda med en hålad montageplåt för att kunna fästa externa IT-komponenter i kapslingen. Till din hjälp har du speciella gummi-stroppar, fästskruvar eller ett hyllplan för apparaterna i centralen.

- Kapslingarna är försedda med 6 stycken SCHUKO-uttag för externa komponenter, fyra upptill och två nertill.

- Kombicentralen med 3 x 15 modulplatser och mediaplåt.

- Strömförsörjning av externa komponenter via 6 stycken uttag

- Enkelt att fästa externa komponenter

- Infällda centraler med två olika djup

Tekniska data:

Montage: Infällt och utanpåliggande
Färg: Vit, RAL9010
Antal moduler:	3 rader med 15 moduler per rad
Uttag: 6 uttag, 3 upptill och 3 nertill
Dörr: Ja
Montageplatta:	Ja

Tips

Stor hålad montageplåt för montage av externa komponenter

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

02

3 rader med plats för 15 modulkomponenter per rad

Strömförsörjning av externa komponenter sker via 6 uttag i mediacentralens över och underdel

Hållare för 22 lexcom uttag samt 2 fi ber som standard, hållare för keystone fi nns som tillbehör

Massor av utrymme för datakablage vid sidan, i eget utrymme

Enkelt att bryta bort knock- outsen, både i toppen och i botten, för ledningar i slang, rör eller om man så vill metriskkabelförskruvning

Snygg design och fi nish på dörr och ram, lämplig för bostäder. Ventilationshål i dörren för god luftcirkulation

Integrerade PE- och N -plintar med snabbanslutning för en säker installation

Kombicentral

Infällda och utanpåliggande centraler med 2, 3 eller 4 rader med 15 moduler per rad och ett generöst utrymme för mediakomponenter.

• Sex stycken SCHUKO uttag i centralen, fyra upptill och fyra nertill.
• Plats för 22 Lexcom uttag som standard. Plåt för Keystone finns som tillbehör.
• Monteringspläten med möjlighet att använda fästband eller vinklat hyllplan.

FFW73MF1

Infälld kombicentral

Egenskaper:

• Infällnadsdjup 82 mm
• Infällnadsmätt B 398 H 1084 (FFW63MF1) H 1210 (FFW73MF1) H 1336 (FFW83MF1)
• Utvändigtmått B 421 H 1115 (FFW63MF1) H 1241 (FFW73MF1) H 1367 (FFW83MF1)
• Sex stycken SCHUKO uttag

Beskrivning st/ förp. Ref.nr. E-nr.

Infälld kombicentral med 2 X 15 Moduler 1 FFW63MF1 22 004 54

Infälld kombicentral med 3 X 15 Moduler 1 FFW73MF1 22 000 08

Infälld kombicentral med 4 X 15 Moduler 1 FFW83MF1 22 004 62

FFW73MF2

Infälld kombicentral

Egenskaper:

• Infällnadsdjup 105 mm
• Infällnadsmått B 398 H 1084 (FFW63MF1) H 1210 (FFW73MF1) H 1336 (FFW83MF1)
• Utvändigtmätt B 421 H 1115 (FFW63MF1) H 1241 (FFW73MF1) H 1367 (FFW83MF1)
• Sex stycken SCHUKO uttag

Beskrivning st/ förp. Ref.nr. E-nr.

Infälld kombicentral med 2 X 15 Moduler 1 FFW63MF2 22 004 55

Infälld kombicentral med 3 X 15 Moduler 1 FFW73MF2 22 000 31

Infälld kombicentral med 4 X 15 Moduler 1 FFW83MF2 22 004 63

FFW73MS

Utanpåliggande kombicentral

Egenskaper:

• Utvändigtmätt B 421 H 1115 (FFW63MS)) H 1241 (FFW73MS) H 1367 (FFW83MF1) D 122
• Sex stycken SCHUKO uttag

Beskrivning st/ förp. Ref.nr. E-nr.

Utanpåliggande kombicentral 2 rader 1	FFW63MS	22 004 56
Utanpåliggande kombicentral 3 rader	1	FFW73MS	22 000 32
Utanpåliggande kombicentral 4 rader	1	FFW83MS	22 004 64

FZ011KS

Hållare för RJ45 uttag

Egenskaper:

• Hållare för Lexcom eller keystone då man vill
  komplettera med flera uttag eller man vill ha keystone istället.

Beskrivning st/ förp. Ref.nr. E-nr.

Hällare för Keystone 1 FZ011KS 22 000 44

Hållare för Lexcom 1 FZ011LC 22 000 45

Tillbehör för kombimedia

Beskrivning st/ förp. Ref.nr. E-nr.

Förhöjningsdistans	1	FZ013RP 22 000 46
Fläns för utanpåliggande kombicentral	1	FZ430SF	22 000 47

Mediacentral

Infällda centraler finns i 3 eller 4 raders utförande och utanpåliggande som 2 eller 4 raders.

• Försänkt DIN-skena, för Patch-moduler.
• Hålad montageplåt för externa komponenter som t ex router, switchar osv
• Uttag finns som standard i monteringspläten. Två eller tre stycken beroende på central

Multimediacentral gamma

Egenskaper:

• Utvändigtmätt B 355 H 375 (GD218SMB) H 625 (GD418SMB) D103
• Två stycken SCHUKO uttag i GD218SMB och tre i GD418SMB

Beskrivning st/ förp. Ref.nr. E-nr.

Utanpåliggande 2-radig med monteringsplåt, 375 x 355 x 103 mm 1 GD218SMB 22 909 96

Utanpåliggande 4-radig med en DIN-skena och monteringsplåt, 1 GD418SMB 22 909 97 625 x 355 x 103 mm

GD418SMB

Multimediacentral volta

Egenskaper:

- Infällnadsmått

Vx36NMB H 595 B 314,5
Vx48NMB H 720 B 314,5
- Infällnadsdjup 89 mm
- VHxxNMB för gips
- VUxxNMB för betong

Beskrivning st/ förp. Ref.nr. E-nr.

Infälld 3-radig med monteringsplåt, infällnadslåda i plast 1 VH36NMB 22 814 05

Infälld 4-radig med en DIN-skena och monteringsplåt, 1 VH48NMB 22 814 06

infällnadslåda i plast

Infälld 3-radig med monteringsplåt, infällnadslåda i plast 1 VU36NMB 22 815 68

Infälld 4-radig med en DIN-skena och monteringsplåt, infällnadslåda i plast 1 VU48NMB 22 815 69

Beskrivning st/ förp. Ref.nr. E-nr.

Infälld 2-radig med monteringsplåt, infällnadslåda i plåt, 1 VU218SMB 22 908 74

394 × 396 × 105 mm

Infälld 4-radig med en DIN-skena och monteringsplåt 1 VU418SMB 22 908 75

infällnadslåda i plät, 634 x 396 x 105 mm

Dörr med vit plastruta och ram till kombicentral

Egenskaper:

• Dörr med vit plastruta för bättre wifi signal
• Ram ingår

Beskrivning st/ förp. Ref.nr. E-nr.

Dörr vit siktruta & ram för FW63xxx 1 FZ63MK 22 005 64

Dörr vit siktruta & ram för FW73xxx 1 FZ73MK 22 005 66

Dörr vit siktruta & ram för FW83xxx 1 FZ83MK 22 005 67

Beskrivning st/ förp. Ref.nr. E-nr.

För uppdelning av telefon och ADSL 1 TN121 51 880 54

TN004S

RJ45 uttag

Egenskaper:

- RJ45 uttag i nomutförande

Beskrivning st/ förp. Ref.nr. E-nr.

kat 5e, oskärmat 1 TN004S 51 172 91

kat 6, skärmat 1 TN002S 51 172 92

kat 6, oskärmat 1 TN003S 51 172 93

Hållare för RJ45 uttag i keystoneutförande, passar de flesta 1 TN009S 51 172 83

fabrikat med keystonehålbild

TN010S

Antennuttag i modulutförande

Egenskaper:

- 75 Ohm kabelimpedans utan anslutnings- och kopplingspunkter

- För F, IEC- uttag, IEC-kontakter

Beskrivning st/ förp. Ref.nr. E-nr.

Antennuttag i modulutförande 12 TN010S 51 172 82

Kit för att fästa material på monteringsplåten

Egenskaper:

TN901 för gamma och volta, innehåller:

- 2 st clips för att skruva fast en produkt

- 2 st resårband för att spänna fast produkter

VZ306 för kombicentral, innehåller:

- 1 st resårband för att spänna fast produkter samt skruv för att fästa dessa i mediaplåten.

TN901

Beskrivning st/ förp. Ref.nr. E-nr.

Kit för att fästa modem på monteringsplåten, gamma / volta 1 TN901 51 172 98

Kit för att fästa modem på monteringsplåten, kombicentral 1 VZ306 22 001 12

Märk-kit innehåller

Egenskaper:

- 12 st färg-clips

- 2 st märkband, kardborreband

Beskrivning st/ förp. Ref.nr. E-nr.

Färgmärkning för patchkablar 1 TN902 51 172 99

TN902

Vinklat hyllplan

Egenskaper:

- För gamma och volta

Beskrivning st/ förp. Ref.nr. E-nr.

Vinklat hyllplan 1 VZ815 51 172 79

- Patchkabel för korskoppling av externa uttag. Försedda med gjutna RJ45 kontakter enligt IEC/ISO60603-7

- Följer IEC/ISO 11801

- Skärmad med 360 graders kontakt

- Dragavlastad kontakt

- Färg: Ljusgrå Andra färger på förfrågan

- Drifttemperatur:-20 till +80 grader Celsius

- Halogenfri kabel

TN714

Beskrivning st/ förp. Ref.nr. E-nr.

RJ45 Patchkabel skärmad Kat. 6, Längd: 0,50 m 1 TN713 51 502 16

RJ45 Patchkabel skärmad Kat. 6, Längd: 1,00 m 1 TN714 51 502 17

Hållare

Egenskaper:

- För lexcom-don

VZ942

Beskrivning st/ förp. Ref.nr. E-nr.

Hållare för lexcom-don, för volta kapsling 1 VZ941 51 172 84

Hällare för lexcom-don, för gamma kapsling 1 VZ942 51 172 97
