BRUKSANVISNING Machete M12 D2/D4 Deaf Bonce

OWNER'S MANUAL

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

CAR SUBWOOFER

MACHETE SERIES

M10 D2/D4

M12 D2/D4 M15 D2/D4

http://deafbonce.com

1. Introduction
2. Safety instructions
3. Wiring diagrams
4. Recommended enclosure parameters
5. How to use
6. Specifications
7. Dimensions
8. Box contents
9. Warranty and maintenance info
10. Information on disposal of the electrical and electronic equipment (for the European countries with separate waste collection)

GLOBAL SPONSOR

dbDRA

EMMA

european mobile media association

1. INTRODUCTION

EN

Thank you for purchasing the Deaf Bonce product of Machete series! Our company is committed to the creation of extremely high-profile systems with no loss of quality.

To ensure proper use, please carefully read through this manual before using this product. It is especially important that you read and observe caution's in this manual. Please keep the manual in a safe and accessible place for future reference.

2. SAFETY INSTRUCTIONS

1. Fasten the subwoofer properly when installing it in the vehicle. If the component is disconnected during driving, it may cause serious damage to the passengers of the vehicle or another vehicle.
2. Before installing the components, if possible store the product in its original package to avoid accidental damage to the product.
3. Be careful when installing and dismantling the subwoofer! Do not let the subwoofer drop to avoid damage of its moving parts.
4. When working with tools follow safety rules.
5. Before the installation switch off the head unit and all other audio devices to avoid their damage.
6. Make sure that the location of the subwoofer does not hinder the proper operation of mechanical and electrical devices of the vehicle.
7. Do not install components in places exposed to water, excessive humidity, high or low temperature, dust or dirt. ATTENTION!!! The product may be operated at +5 to +40 °C. In case of moisture condensation, let the product to dry.
8. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe or other structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.
9. When stretching back the speaker cables make sure that they are not in contact with sharp edges or moving mechanical devices. Make sure that they are firmly fixed and protected over the entire length.
10. The diameter of the speaker cables must be selected in accordance with the length and applied power.
11. Never stretch the cables outside of the car and near the moving parts of the car. This can lead to destruction of the insulating layer, short circuit and fire.
12. To protect the cables use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies close to the parts exposed to heat.

CAUTION! High sound pressure can damage your health!

Please use the common sense when controlling volume!

3. WIRING DIAGRAMS

Attention! You need to connect both voice coils of the subwoofer.

Do not expose your amplifier to loads below the value predetermined by the manufacturer.

Various examples of connection types are given at the pages below. Use these examples to determine the required load impedance of your connection.

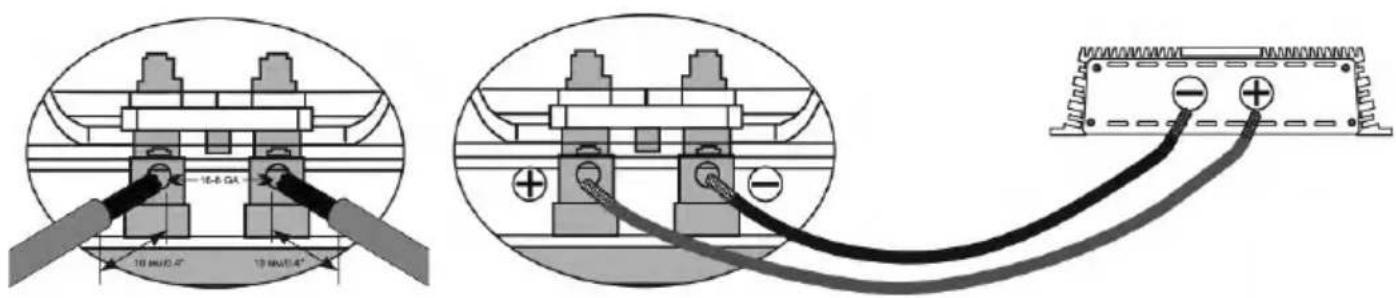

CONNECTION OF TERMINALS

SERIAL CONNECTION

Total impedance = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

PARALLEL CONNECTION

EN

Total impedance = 11 Sub 1 + 1 Sub 2 + 1 Sub 3

SCHEMES OF ENABLING THE LOAD OF THE SUBWOOFER

VOICE COILS 2+2,4+4 Ohm

The subwoofer has voice coil D2 or D4.

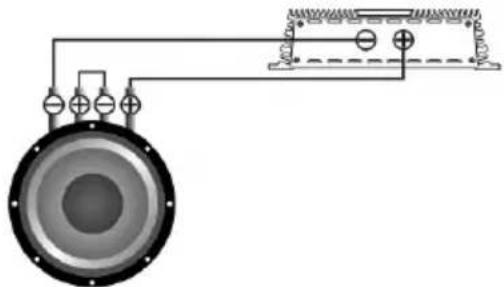

ONE SUBWOOFER, COILS IN SERIES.

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	4 Ohm
4+4 Ohm	8 Ohm

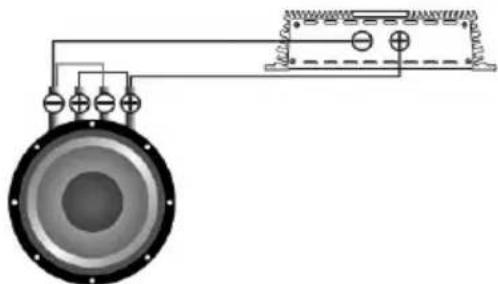

ONE SUBWOOFER, COILS IN PARALLEL

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	1 Ohm
4+4 Ohm	2 Ohm

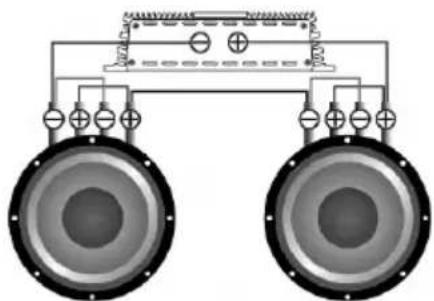

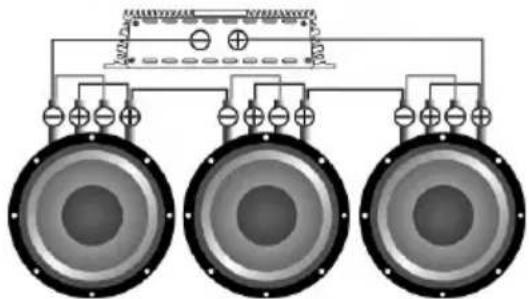

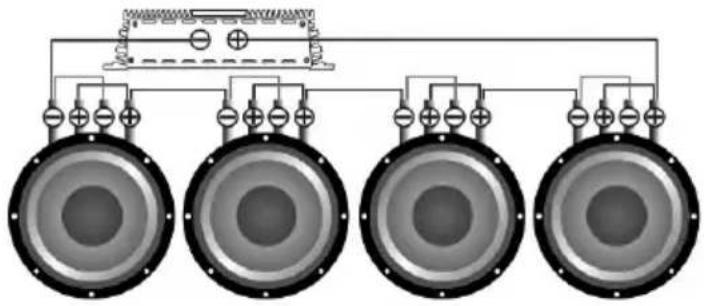

SUBWOOFERS IN SERIES, COILS IN PARALLEL

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	2 Ohm
4+4 Ohm	4 Ohm

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	3 Ohm
4+4 Ohm	6 Ohm

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	4 Ohm
4+4 Ohm	8 Ohm

EN

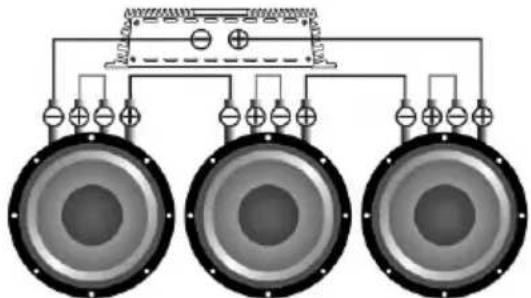

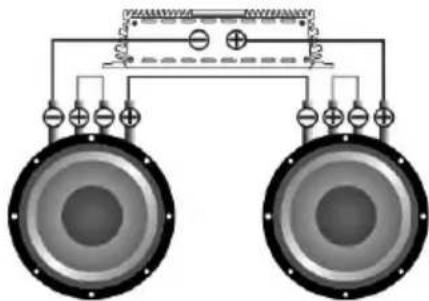

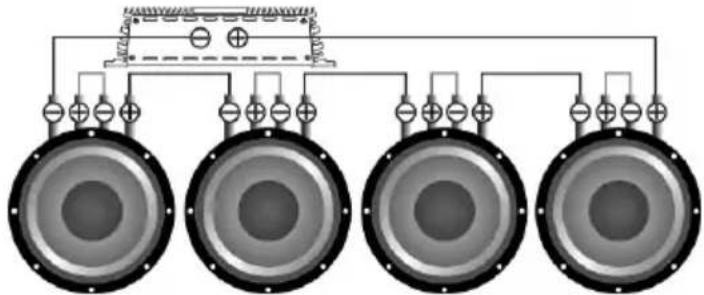

SUBWOOFERS IN SERIES, COILS IN SERIES

Diagram of two speakers with power supply connections (no text or labels)

Voice coils	Total impedance
2+2 Ohm	8 Ohm
4+4 Ohm	16 Ohm

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	12 Ohm
4+4 Ohm	24 Ohm

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	16 Ohm
4+4 Ohm	32 Ohm

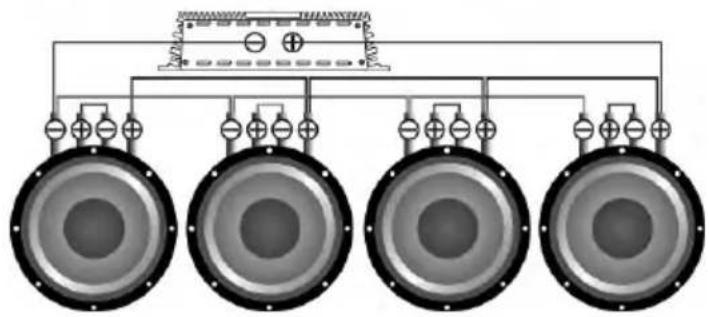

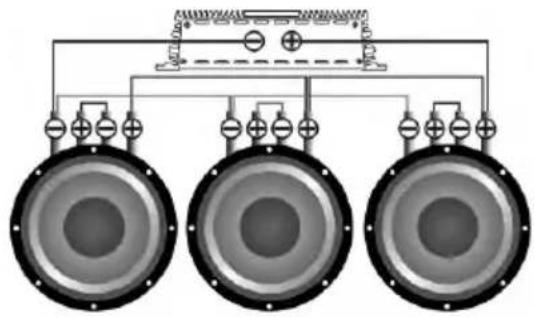

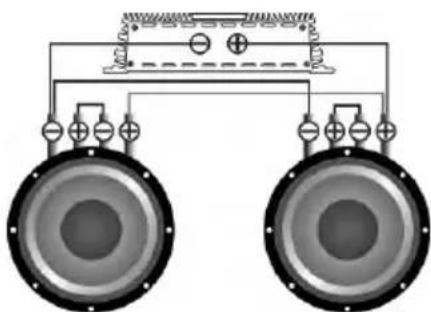

SUBWOOFERS IN PARALLEL, COILS IN SERIES

Pure electrical circuit lines without any symbols

Voice coils	Total impedance
2+2 Ohm	2 Ohm
4+4 Ohm	4 Ohm

Pure electrical circuit lines without any symbols

Diagram of a speaker system with four speakers and an overhead control panel (no text or labels)

Voice coils	Total impedance
2+2 Ohm	1,33 Ohm
4+4 Ohm	2,66 Ohm

Voice coils	Total impedance
2+2 Ohm	1 Ohm
4+4 Ohm	2 Ohm

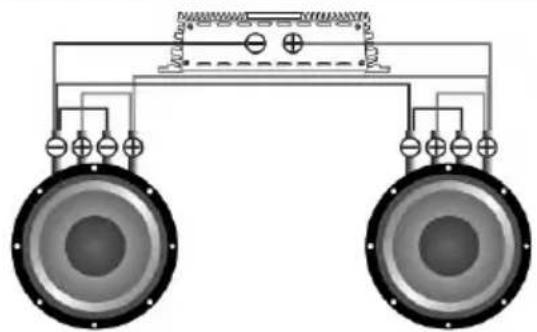

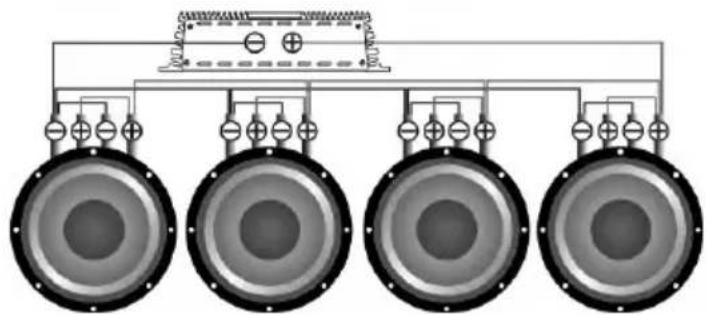

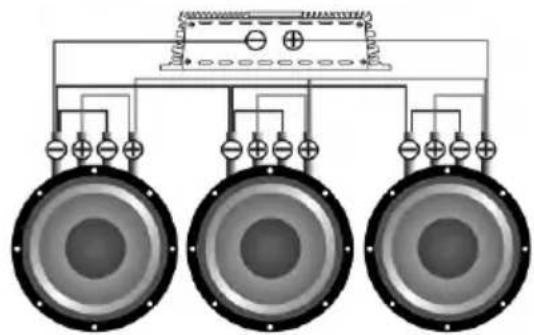

SUBWOOFERS IN PARALLEL, COILS IN PARALLEL

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Diagram of four identical speaker amplifiers connected to a power supply unit (no text or symbols)

Voice coils	Total impedance
2+2 Ohm	0,5 Ohm
4+4 Ohm	1 Ohm

Voice coils	Total impedance
2+2 Ohm	0,33 Ohm
4+4 Ohm	0,66 Ohm

Voice coils	Total impedance
2+2 Ohm	0,25 Ohm
4+4 Ohm	0,5 Ohm

Caution! High sound pressure can damage your health.

Please be responsible and practice safe sound.

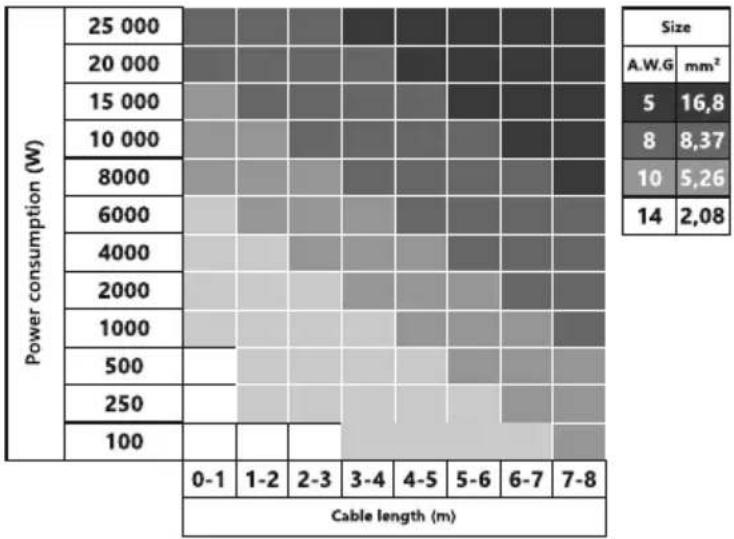

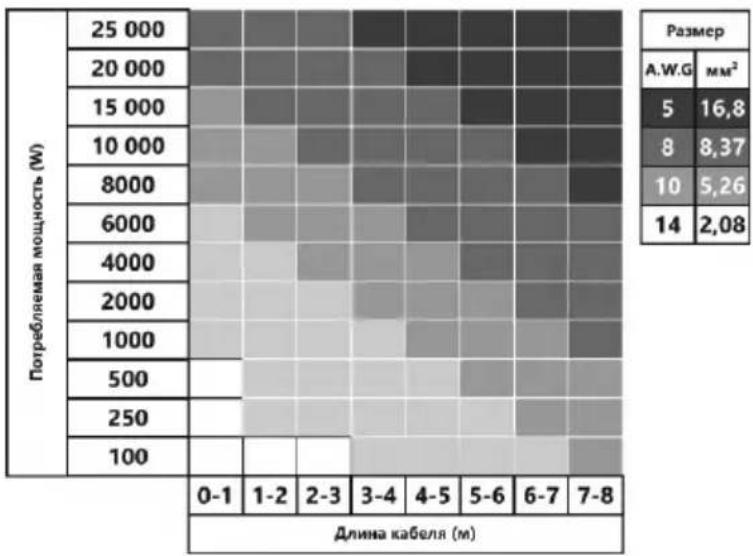

SELECTION OF THE DIAMETER OF SPEAKER CABLES

EN

Use the table below to select the desired diameter based on the length and the power consumption.

4. RECOMMENDED ENCLOSURE PARAMETERS

Bass reflex box

3D mechanical assembly diagram showing a housing with labeled components (w, A, B) and circular cutouts (no text or symbols beyond labels)

W*H*L = body volume

Parameters/Model	M10	M12	M15
The recommended amount of liters	40	50	90
Port area, cm^2	80	150	200
Port length, cm	35	62	40
Hz setting	37	35	35

5. HOW TO USE

The correct choice of the amplifier, its settings and enclosure design prolongs the lifetime of your subwoofer. You should select an amplifier with a nominal power below the nominal power of the subwoofer. Proper coordination of the head unit (HU) with the amplifier will provide a clean, undistorted signal fed to the subwoofer, which prevents overheating and voice coil damage. Like any other speaker, the subwoofer has moving and stationary parts. We strongly recommend that the moving parts of the subwoofer should be warmed up at the beginning of operation. Be extra careful when warming up the parts. Warm up the subwoofer using musical material for 40 hours at medium power. If, during operation at maximum volume you feel strange smell, you should lower the volume of the subwoofer and let the device to cool down at a low volume.

Recommended settings of the amplifier and HU: Volume of HU should not exceed 80%. The amplifier sensitivity should be set to 50%, subsonic filter frequency (Subsonic) should be set to 5 Hz below the port settings. For example, if you configure the port at 30 Hz, Subsonic should be set to 25 Hz. The low pass filter LPF (the filter that cuts all the frequencies above those set for the filter) should be set to 63-80 Hz, bassboost should be set to 0.

1. SPECIFICATIONS
   EN

Model	M10	M12	M15
Size	10"	12"	15"
Surround	Foam	Foam	Foam
Cone	Pressed paper	Pressed paper	Pressed paper
Frame	Stamped steel	Stamped steel	Stamped steel
Magnet type	Ferrite	Ferrite	Ferrite
Power RMS	350 W	350 W	350 W
Power MAX	1000 W	1000 W	1000 W
Voice coil size	2.5"	2.5"	2.5"
Voice coil wire	Copper	Copper	Copper

THIELE-SMALL PARAMETERS

Parameters	M10 D2/D4	M12 D2/D4	M15 D2/D4
Impedance (Ohm)	2+2/4+4	2+2/4+4	2+2/4+4
Re (Ohm)	1.4+1.4/2.8+2.8	1.4+1.4/2.8+2.8	1.4+1.4/2.8+2.8
Spl (dB)	85.37/85.15	87.79/86.87	88.28/87.38
Xmax (mm)	14	14	14
Fs (Hz)	29.87/32.05	33.10/34.60	34.10/33.40
Vas (L)	36.50/37.82	37.93/37.93	75.36/78.08
Qts	0.49/0.45	0.55/0.52	0.63/0.75
BL	14.46/17.23	15.83/20.93	16.70/20.55

This specified sensitivity is not directly connected with the sound pressure in the vehicle, and therefore should not be used as the sole indicator for comparison with other subwoofers.

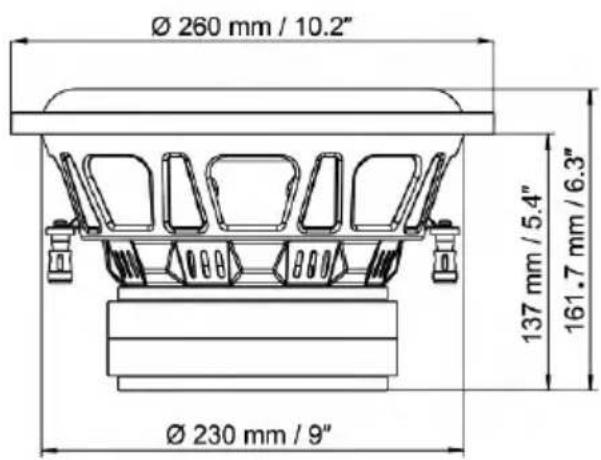

M10 D2/D4

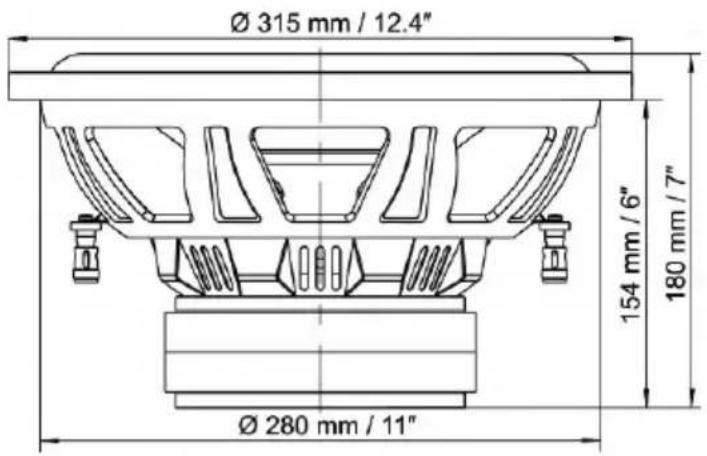

M12 D2/D4

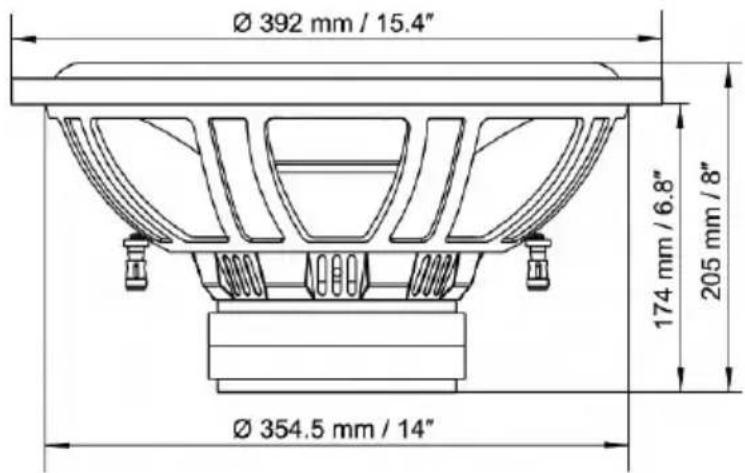

M15 D2/D4

8. BOX CONTENTS

1. Subwoofer - 1 pcs.
2. Owner's Manual - 1 pcs.
3. Warranty card - 1 pcs.

9. WARRANTY AND MAINTENANCE INFO

EN

Deaf Bonce product of Machete series are warranted against defects concerning materials and their manufacturing under normal functioning conditions.

While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The defective product, along with notification about it, must be returned to the dealer from which it was purchased together with the warranty certificate duly filled in, complete with the original packaging. If the product is no longer under warranty, it will be repaired at the current costs.

Our company does not undertake any liability for damages due to transportation. Our company does not take any responsibility for: costs or loss of profit due to the impossibility to use the product, other accidental or consequential costs, expenses or damages suffered by the customer. Warranty according to laws in force. For more information visit our website and carefully read warranty card. The manufacturer reserves the right to change design and specification without prior notice.

10. INFORMATION ON DISPOSAL OF THE ELECTRICAL AND ELECTRONIC EQUIPMENT (FOR THE EUROPEAN COUNTRIES WITH SEPARATE WASTE COLLECTION)

Items marked "crisscrossed wheeled bin" are not allowed to be disposed of together with usual household waste. These electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please contact your local municipal office. Recycling and proper disposal helps to protect the environment and prevent harmful effects on health.

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

EMMA

european mobile media association

1. ВВЕДЕНИЕ

RU

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

ПОДКЛЮЧЕНИЕ ТЕРМИНАЛОВ

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

RU

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Полное сопротивление = 11 Sub 1 + 1 Sub 2 + 1 Sub 3

СХЕМА ВКЛЮЧЕНИЯ НАГРУЗКИ САБВУФЕРА

ЗВУКОВЫЕ КАТУШКИ 2+2, 4+4 Ом

Сабвуфер имеет звуковую катушку D2 или D4.

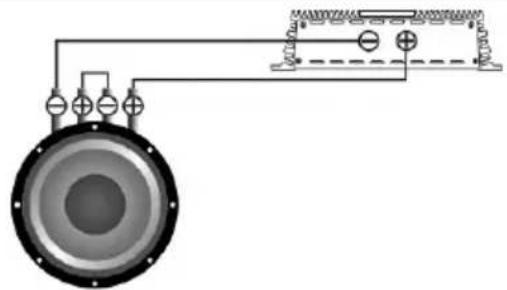

ОДИН САБВУФЕР, КАТУШКИ ПОСЛЕДОВАТЕЛЬНО

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

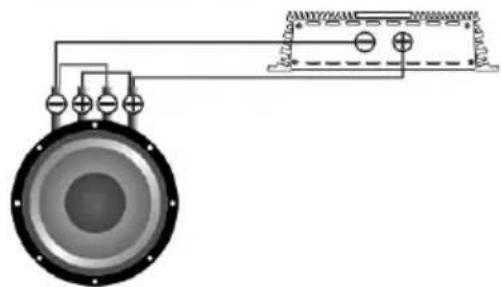

ОДИН САБВУФЕР, КАТУШКИ ПАРАЛЛЕЛЬНО

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

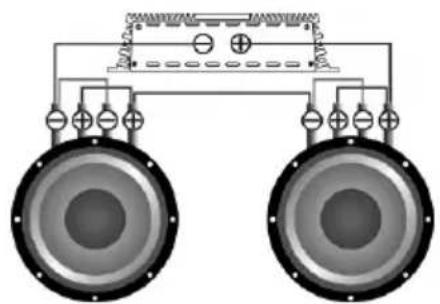

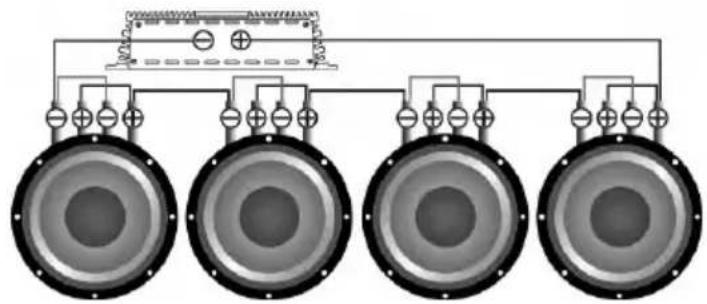

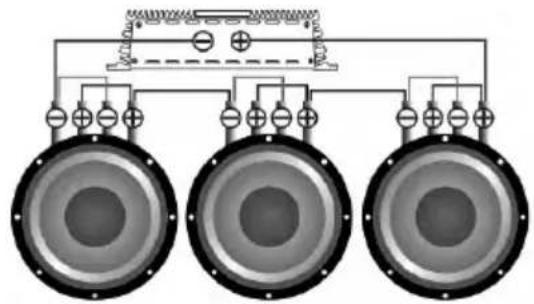

САБВУФЕРЫ ПОСЛЕДОВАТЕЛЬНО, КАТУШКИ ПАРАЛЛЕЛЬНО

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

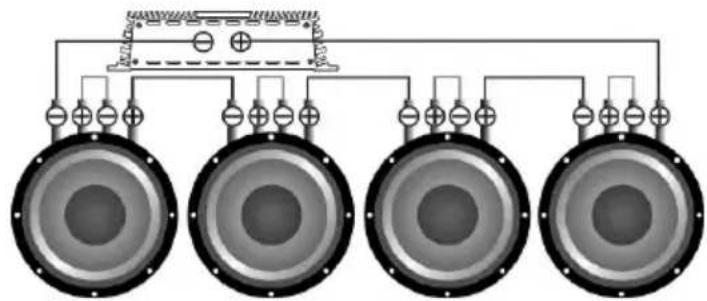

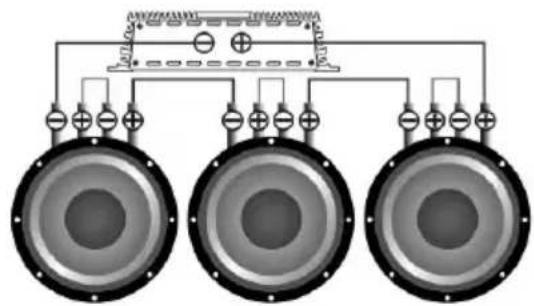

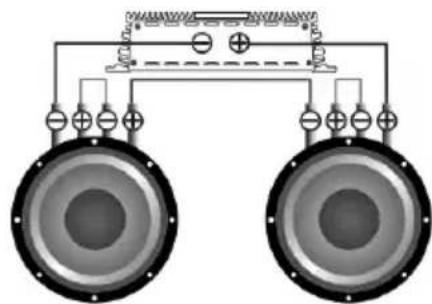

САБВУФЕРЫ ПОСЛЕДОВАТЕЛЬНО, КАТУШКИ ПОСЛЕДОВАТЕЛЬНО

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	16 Ом
4+4 Ом	32 Ом

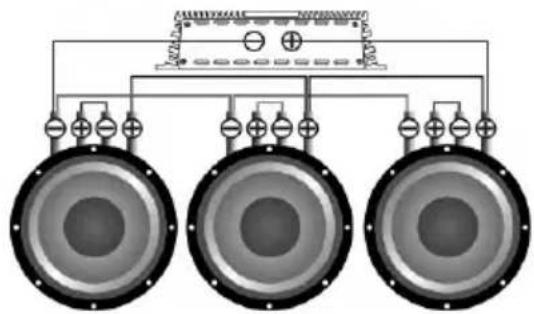

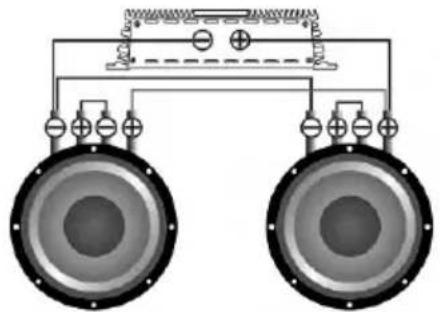

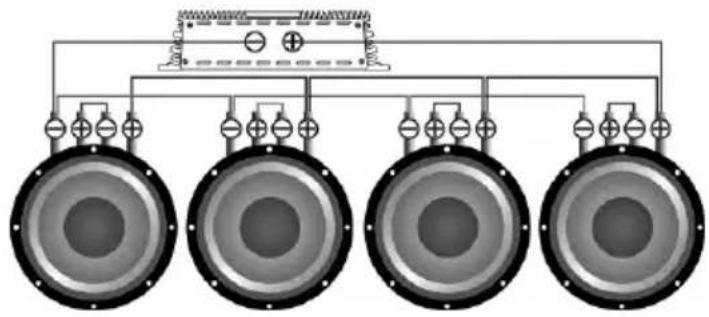

САБВУФЕРЫ ПАРАЛЛЕЛЬНО, КАТУШКИ ПОСЛЕДОВАТЕЛЬНО

RU

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1,33 Ом
4+4 Ом	2,66 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

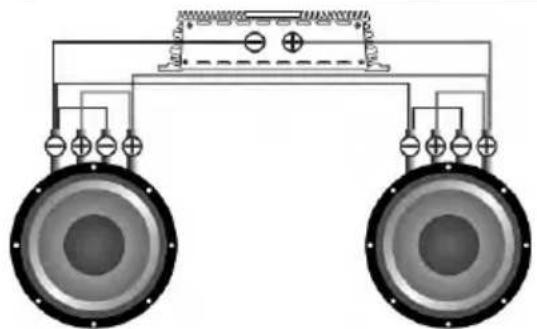

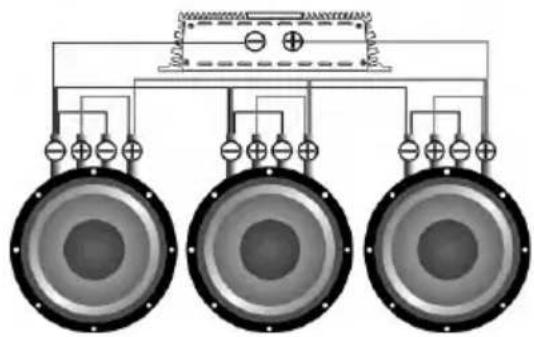

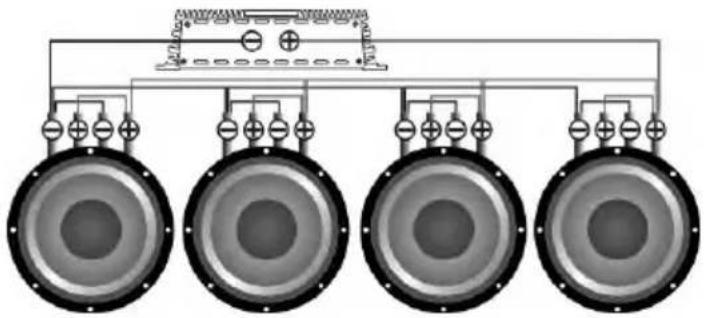

САБВУФЕРЫ ПАРАЛЛЕЛЬНО, КАТУШКИ ПАРАЛЛЕЛЬНО

Pure electrical circuit lines without any symbols

Pure electrical circuit lines without any symbols

Звуковая катушка	Общий импеданс
2+2 Ом	0,5 Ом
4+4 Ом	1 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	0,33 Ом
4+4 Ом	0,66 Ом

Diagram of four speakers arranged in a row with overhead circuit lines (no text or symbols)

Звуковая катушка	Общий импеданс
2+2 Ом	0,25 Ом
4+4 Ом	0,5 Ом

RU

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

ВЫБОР СЕЧЕНИЯ АКУСТИЧЕСКИХ ПРОВОДОВ

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемой мощности.

4. ПАРАМЕТРЫ РЕКОМЕНДУЕМЫХ ОФОРМЛЕНИЙ

Фазоинверторный корпус

3D diagram of a mechanical housing or enclosure with labeled components (no text or symbols present)

Ш*В*Д = объем корпуса

Параметры/Модель	M10	M12	M15
Рекомендуемый объем л.	40	50	90
Площадь порта cm^2	80	150	200
Длина порта см	35	62	40
Настройка Герц	37	35	35

5. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который обрезает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	M10	M12	M15
Размер	10"	12"	15"
Материал подвеса	Вспененный полиуретан	Вспененный полиуретан	Вспененный полиуретан
Материал диффузора	Пресс. целлюлоза	Пресс. целлюлоза	Пресс. целлюлоза
Материал корзины	Штампованная сталь	Штампованная сталь	Штампованная сталь
Материал магнита	Феррит	Феррит	Феррит
Мощность RMS	350 Вт	350 Вт	350 Вт
Мощность MAX	1000 Вт	1000 Вт	1000 Вт
Диаметр звуковой катушки	2.5"	2.5"	2.5"
Материал намотки катушки	Медь	Медь	Медь

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Параметры	M10 D2/D4	M12 D2/D4	M15 D2/D4
Impedance (Ом)	2+2/4+4 Ом	2+2/4+4 Ом	2+2/4+4 Ом
Re (Ом)	1.4+1.4/2.8+2.8	1.4+1.4/2.8+2.8	1.4+1.4/2.8+2.8
SPL (дБ)	85.37/85.15	87.79/86.87	88.28/87.38
Xmax (мм)	14	14	14
Fs (Гц)	29.87/32.05	33.10/34.60	34.10/33.40
Vas (Л)	36.50/37.82	37.93/37.93	75.36/78.08
Qts	0.49/0.45	0.55/0.52	0.63/0.75
BL	14.46/17.23	15.83/20.93	16.70/20.55

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

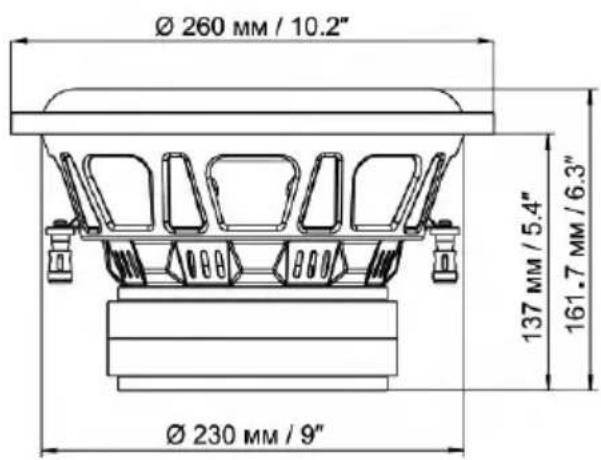

M10 D2/D4

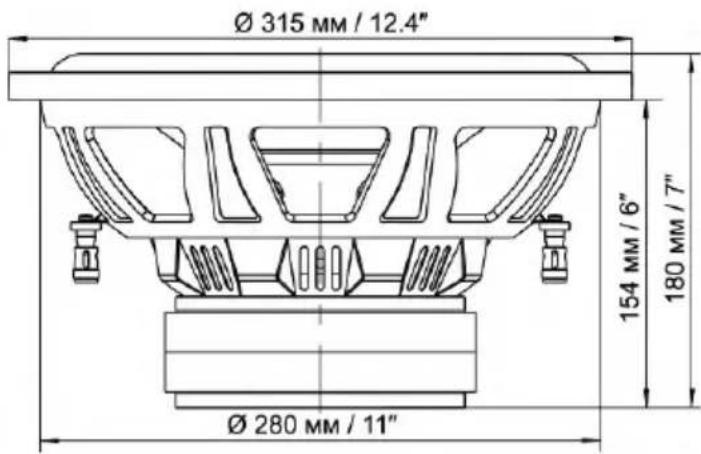

M12 D2/D4

M15 D2/D4

8. КОМПЛЕКТАЦИЯ

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

RU

Для каждого продукта Deaf Bonce серии Machete гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
