BRUKSANVISNING RS 10 Biltema

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

BEGREPP/SYMBOL	FÖRKLARING
Allmänna säkerhetsföreskrifter	Alla operatörer av elverktyg ska känna till dessa, även om de inte alltid är applicerbara på ditt elverktyg.
Särskilda säkerhetsföreskrifter	Verktygsspecifika säkerhetsföreskrifter.
WARNING!	Risk för dödsfall eller allvarlig person-skada.
FÖRSIKTIG-HET!	Risk för mindre personskada.
	WARNING! Säkerhetsrisk, särskild upp-märksamhet erfordras.
	Läs igenom hela bruksanvisningen innan elverktyget tas i bruk.
	Använd skyddsglasögon och hörsel-skydd.

Allmänna säkerhetsföreskrifter för elverktyg

⚠️ WARNING! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som med medföljer detta elverktyg. Om följande instruktioner inte följs, finns risk för elchock, brand och/eller allvarlig skada.

Säkerhet på arbetsplatsen

a. Håll arbetsplatsen ren och väl upplyst. Ostädade eller mörka arbetsplatser ökar risken för olyckor.
b. Använd inte elverktyg i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända damm och gas.
c. Håll barn och obehöriga borta när du använder elverktyg. Om du blir distraherad under arbetet kan du tappa kontrollen.

Elsäkerhet

a. Elverktygets stickkontakt måste passa eluttaget. Modifiera aldrig kontakten. Jordade elverktyg får inte anslutas till ett elnät med en uttags-adapter. Oförändrade stickkontakter minskar risken för elstöt.

b. Undvik kroppskontakt med jordade ytor, som t.ex. rör, element, spisar och kylskåp. Risken för elstöt ökar om din kropp är jordad.

c. Exponera inte elverktyg för regn och väta. Kommer vatten in i elverktyget ökar risken för elstöt.
d. Misshandla inte elkabeln. Använd inte elkabeln för att bära eller dra elverktyget. Dra inte i elkabeln vid ur-koppling, håll i stickkontakten. Håll elkabeln borta från värme, olja, vassa kanter och rörliga delar. Skadade eller hoptrasslade elkablar ökar risken för elstötar.
e. När elverktyget används utomhus ska en förlängningskabel som är avsedd för utomhusbruk användas. Förlängningskablar för utomhusbruk minskar risken för elchock.
f. Om elverktyget måste användas på en fuktig plats, ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Personlig säkerhet

a. Var uppmärksam på vad du gör och använd sunt förnuft när du använder elverktyget. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Dålig uppmärksamhet kan resultera i allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom andningsmask, halksäkra skyddsskor, hjälm och hörselskydd ska användas vid behov.
c. Förhindra oavsiktlig start. Se till att strömbrytaren är i av-läge innan du ansluter elverktyget till strömkällan och när du tar upp eller bär verktyget. Om du bär elverktyget med fingret på strömbrytaren eller ansluter elverktyg som har strömbrytaren i på-läge till nätet ökar risken för olycka.
d. Ta bort eventuella justeringsnycklar eller skruvnycklar innan du startar elverktyget. En skruvnyckel eller justeringsnyckel som sitter kvar på en roterande del kan orsaka personskada.
e. Sträck dig inte för att kunna utföra ett arbetsmoment. Behåll ett ordentligt fotfäste och god balans. God balans ger bättre kontroll över elverktyget i oväntade situationer.
f. Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst sittande kläder, smycken eller långt här kan fastna i rörliga delar.
g. Om elverktyget är utrustat med en anslutning för dammutsugning och dammuppsamling, ska sådan utrustning anslutas och användas på korrekt sätt. Dammuppsamling minskar riskerna med farligt damm.
h. Ignorera inte säkerhetsföreskrifterna bara för att du är väl bekant med verktyget. En vårdslös handling kan orsaka allvarliga skador på en bråkdel av en sekund.

Användning och skötsel av elverktyg

a. Tvinga inte elverktyget. Använd rätt elverktyg till arbetet. Elverktyg gör ett bättre och säkrare jobb när de används i rätt takt för avsedd arbetsuppgift.
b. Använd inte elverktyget om strömbrytaren är defekt. Elverktyg som inte kan stängas av med strömbrytaren är farliga och måste repareras.
c. Bryt strömmen till elverktyget innan du justerar, installerar och förvarar elverktyget. Denna säkerhetsåtgård eliminerar risken att elverktyget startas oavsiktligt.
d. Förvara elverktyg utom räckhåll för barn. Låt inte okunniga personer använda elverktyget. Elverktyg är farliga i händerna på okunniga användare.
e. Följ skötselråden. Kontrollera att elverktyget är i funktionsdugligt skick och att alla delar är hela och korrekt monterade. Om elverktyget är skadat måste det repareras före användning. Många olyckor beror på misskötta elverktyg.
f. Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att kärva och är lättare att kontrollera.
g. Använd elverktyget och tillbehören enligt bruksanvisningens instruktioner, och med hänsyn till arbetsförhållanden och arbetsuppgiften. Används elverktyget för icke avsedda uppgifter kan farliga situationer uppstå.
h. Håll handtagen och grepytorna torra, rena och fria från olja och fett. Hala handtag och grepytor påverkar operatörens kontroll över elverktyget i oväntade situationer.

Service

a. Service på elverktyget ska utföras av en behörig reparatör med identiska reservdelar. Detta säkerställer att elverktyget är säkert att använda.

Batteriet/batteriladdaren

• Läs batteriets och batteriladdarens bruksanvisning.
• Använd endast rekommenderat batteri till elverktyget.
• Använd aldrig skadade eller modifierade batterier.

Särskilda säkerhetsföreskrifter för arbete med tigersåg

• Säkerställ att arbetsplatsen har god ventilation.
• Använd aldrig ett slött eller skadat sågblad.
• Undvik kontakt med sågbladet. Avlägsna inte sågrester med händerna när tigersågen är igång.
• Använd handskar vid byte och montering av sågblad.
• Håll sågen i de gummerade handtagen. Gummit skyddar mot eventuell elchock vid oavsiktlig sågning i strömförande kablar.
• Håll tigersågen i ett stadigt grepp med bägge händer.

• Håll aldrig arbetsstycket med händerna under sågning. Lösa arbetsstycken ska säkras med tvingar eller motsvarande.

• Se till att sågbladet uppnått max hastighet innan du börjar såga.

• Låt sågbladet svalna efter användning.
• Risk för hörselskada, ögonskada och inandning av giftiga ämnen. Använd skyddsglasögon, hörselskydd och andningsskydd.

Skyddsanordningar

Följande delar på elverktyget är skyddsanordningar med viktiga säkerhetsfunktioner. Använd aldrig elverktyget om du upptäcker ett fel på en skyddsanordning.

• Startspärren (5) förhindrar oavsiktlig start genom att den måste hållas intryckt för att maskinen ska kunna startas med strömbrytaren.
• Strömbrytaren (7) ska omgående stänga av ma- skinen när den släpps.

PRODUKTFAKTA

Elverktygets avsedda användningsområde

Batteridrivet elverktyg med enhandsgrepp som är avsett för sågning i trä, aluminium och metall.

• Elverktyget ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Elverktyget får inte modifieras, öppnas eller repareras av obehörig.
• Elverktyget ingår i en produktserie och ska endast användas med produktplattformens gemensamma batteri (medföljer ej).

Förpackningens innehåll

Kontrollera att innehållet är komplett och oskadat. Förpackningen ska innehålla följande delar:

• Tigersåg
• Sågblad för trä
• Gripklo
• Bruksanvisning

Tekniska data

Spänning 10,8 V

Hastighet....0-2700 spm

Skärkapacitet, trä ....80 mm

Skärkapacitet, aluminium.....7 mm

Skärkapacitet, metall .....3 mm

Slaglängd: 20 mm

Vikt 1013 g

Kapslingsklass .....IPX0

Skyddsklass ..... III

Mått....320 x 65 x 141 mm

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. Vid fastställning av lämpliga skyddsåtgärder ska hänsyn tas till alla faktorer som

påverkar den totala exponeringen, till exempel monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av elverktyget.

Uppmätt ljudtryck (L _PA ): .....83.58 dB(A)

Osäkerhet K:....3 dB(A)

Garanterat ljudtryck (L _PA ): . . . . .87 dB(A)

Standard:....EN 62841

Uppmätt ljudeffekt: (L _WA ): . . . . .94.58 dB(A)

Osäkerhet K:....3 dB(A)

Garanterad Ijudeffekt (LWA):...98 dB (A)

Standard:....EN 62841

Vibrationer:....12.86/ 13.78 m/s²

Osäkerhet K:....1,5 m/s²

Standard:....EN 62841

FÖRSIKTIGHET!

• Risk för hörselskada. Använd lämpliga hörselskydd med hänsyn till exponeringen.
• Risk för vibrationsskada. Avbryt arbetet om händerna ändrar färg eller domnar.

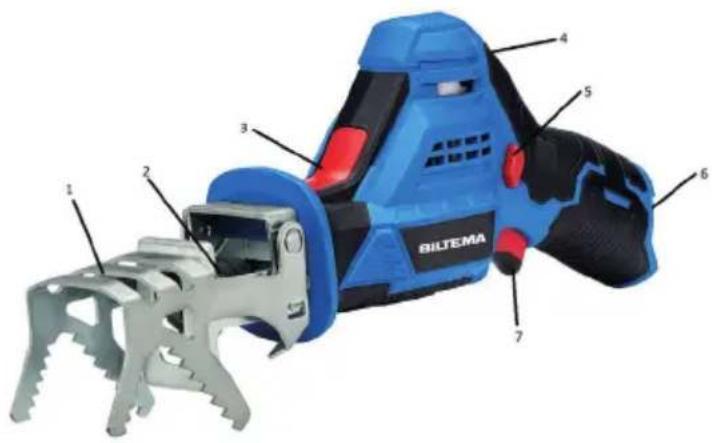

Illustrerade komponenter

1. Gripklo
2. Sågbladsfäste
3. Låsning gripklo
4. Batteriindikator
5. Startspärr
6. Batterifäste (batteri medföljer ej)
7. Strömbrytare

ANVÄNDNING

OBS! Elverktyget får endast användas med batterier som ingår i Biltemas MultiX 10,8 V serie. Läs igenom batteriets och batteriladdarens bruksanvisningar innan batteripaketet laddas eller monteras i elverktyget.

Montering av sågblad

! WARNING! RISK FÖR SKÄRSKADA.

• Batteriet ska vara demonterat vid justering och montering.
• Använd arbetshandskar vid hantering av sågbladet.

• Starta: Tryck först in startspärren (5) och sedan strömbrytaren (7). Släpp startspärren.
• Stopp: Släpp strömbrytaren.

Sågning

Koppla ur batteriet före underhåll.

Åtgärder efter användning

• Ta ut batteriet och avvakta tills det svalnat, ladda därefter batteriet fullt.
• Ta bort avverkningsrester från elverktyget med en mjuk nylonborste eller en tvättsvamp.
• Torka av ytterhöljet med en torr trasa.
• Kontrollera att elverktyget är helt och att det inte finns några lösa delar eller skruvar.
• Rensa elmotorns ventilationsöppningar.

OBS! Använd aldrig rinnande vatten eller kemikalier vid rengöring. Vatten kan orsaka kortslutning och kemikalier kan skada plastdetaljer.

Transport

Vid transport ska batteriet vara avlägsnat från elverktyget.

Förvaring

Utför underhåll efteranvändning och förvara elverktyget oåtkomligt för barn och obehöriga i ett rent och torrt utrymme som håller en temperatur mellan 0° och +40°C.

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
