BRUKSANVISNING PicturePhone Comsys

Picturephone är en rejäl telefon med stora snabbuppringnings-knappar där bilder kan placeras. Anpassad telefonlur gör den praktisk, samt innehåller hörslinga för hörapparater.

Har 2-vägshögtalare (händerna fria), samt lång spiralsladd.

En telefon lämplig för alla åldrar!

Tekniska data:

• Tio stora knappar med plats för bilder att användas vid direktuppringning
• Återuppringning av sista slaget nummer
• 2-vägs högtalare – händerna fria vid samtal
• Hold-knapp, vid aktivering spelas melodislinga
• Lång spiralsladd
• För bord eller vägg
• Stor lur med hörslinga

☐ Provad efter tillämpliga delar enligt TBR21 och TBR 38 för alleuropeisk anslutning till det allmänna telenäten.

Uppfyller EU kraven enligt R&TTE direktivet för CE-märkning.

DENNA BRUKSANVISNING ÄR MED RESERVATION FÖR EVENTUELLA ÄNDRINGAR.

INNEHÅLL

Delarna och deras namn 4

Inkoppling 5

Väggmontering 6

Volymkontroll för telefonlur 11

Holdknapp 11

Paus 11

Återuppringning 11

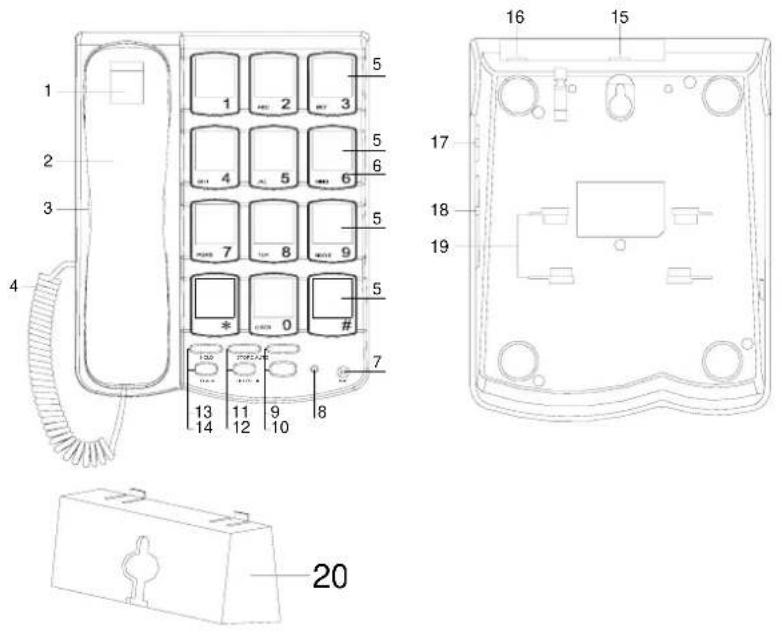

DELARNA OCH DERAS NAMN

1) Omkopplare (ej på alla modeller)
2) Telefonlur
3) Högtalare
4) Spiralsladd mellan lur och basenhet
5) Bilder på tangenter
6) Tangentbord
7) Mikrofon
8) Lampa som lyser dåhögtalaren är inkopplad
9) Knappen "AUTO"
10) Knappen "HF". Kopplar in högtalarfunktion
12) Knappen "REDIAL" för återuppringning
13) Knappen "HOLD" för inkoppling av musikslinga
14) R-knapp
15) Anslutning av sladd till teleuttag
16) Volymregling av ringsignal
17) Volymreglering för telefonluren
18) Volymreglering för högtalaren
19) Monteringshål
20) Väggfäste

11) Knappen "STORE" för lagring av snabbuppringningsnummer

INKOPPLING

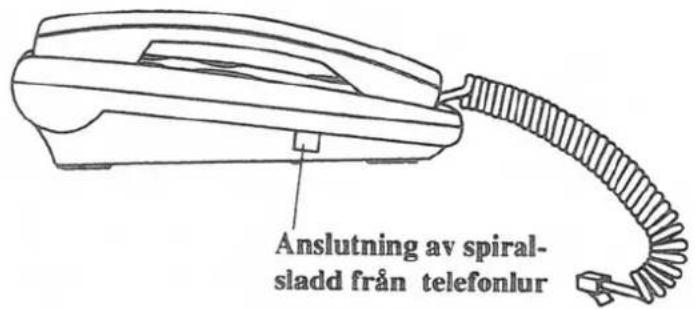

1) Anslut spiralsladden från telefonluren till uttaget på basdelens vänstra sida.

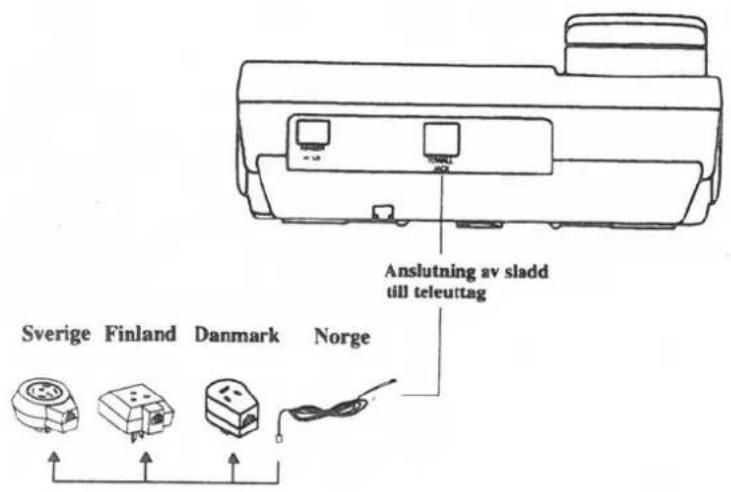

2) Anslut den medföljande telekabelns ena ände på baksidan av apparaten (märkt TO WALL JACK), och den andra änden med telepluggen i ett teleuttag.

VÄGGMONTERING

Om så önskas kan apparaten väggmonteras med hjälp av den medföljande vägghållaren:

1) Lossa först lurens hållare i figuren genom att skjuta den uppåt.

2) Vrid den ett halvt varv.

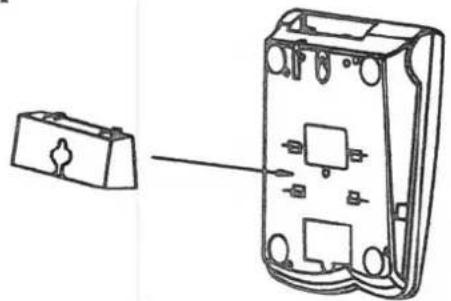

4) Sätt fast den medföljande vägghållaren på baksidan av apparaten.

5) Märk ut och fäst 2 st 4.5 cm skruvar med avståndet 8 cm mellanrum lodrätt på väggen.

6) Passa in skruvarna i de nyckelformade hålen på telefonens baksida, och skjut apparaten nedåt.

7) Efterjustera skruvarnas längd så att telefonen sitter stadigt mot väggen.

MONTERING AV BILDER

Bilder kan monteras i de tolv snabbuppringningsknapparna på följande sätt:

1) Använd den medföljande ramen för hjälp att markera en önskad bilds storlek

3) Tag bort plastskyddet på knappen med hjälp av tex ett spetsigt föremål som penna, eller med hjälp av en bit tejp

4) Lägg i den urklippta bilden, och sätt tillbaka plastskyddet

Telefonnummer lagras för respektive snabbuppringningsknapp (bild) på följande sätt:

1) Lyft telefonluren
2) Tryck på knappen STORE, och släpp
3) Tryck in det telefonnummer som skall lagras
4) Tryck på knappen STORE igen
5) Tryck på den direktuppringningsknapp (bild) där telefonnumret skall lagras.
6) Lägg på luren

Exempel:

Lagra nödnumret 112 på en direktuppringningsknapp

1) Lyft telefonluren
2) Tryck på STORE knappen
3) Tryck 112
4) Tryck på STORE knappen igen
5) Tryck på den direktuppringningsknapp där numret skall lagras
6) Lägg på luren

Ingen uppringning sker under programmeringen.

SNABBUPPRINGNING

1) Lyft luren eller tryck på HF.
2) Tryck först på AUTO och sedan knappen för det nummer du vill ringa upp.

HÖGTALARE

Uppringning kan ske med luren pålagd, och händerna då fria:

Tryck på knappen HF. Lampan bredvid knappen tänds. När kopplingston hörs slå önskat nummer. Samtal kan föras utan att lyfta på luren.

För att avbryta uppringning med högtalaren, tryck ännu en gång på HF knappen.

Lyfts luren kopplas högtalaren och mikrofon ur och samtalet förs genom telefonluren.

Ljudnivån regleras med knappen HF VOLUME på höger sida av apparaten.

HÖRSLINGA

Apparaten är i telefonluren utrustad med hörslinga för mottagning hos hörapparater.

RINGSIGNAL

Apparaten har tonringsignal vars ljudnivå kan regleras i två lägen med omkopplaren RINGER på baksidan av apparaten.

Ringsignalen kan ej fränkopplas som finns markerat på apparatens baksida (OFF).

VOLYMKONTROLL FÖR TELEFONLUR

Ljudnivån för högtalaren i telefonluren kan ställas in i tre nivåer LO MID HI med hjälp av omkopplaren HANDSET VOLUME på höger sida av apparaten. LO ger den lägsta nivån, och HI den högsta.

HOLDKNAPP

När knappen HOLD är intryckt så kopplas en melodislinga in. Denna funktion kan användas som en sekretessknapp.

PAUS

Med hjälp av knappen REDIAL kan en 3 sekunders paus göras under det att man lagrar ett nummer i snabbuppringningsminnet.

ÅTERUPPRINGNING

Senaste manuellt slagna telefonnummer lagras alltid i minnet, och kan lätt återuppringas med hjälp av REDIAL -knappen.

Lyft luren, eller tryck på knappen HF, vänta på kopplingston, och tryck på REDIAL -knappen.
