BRUKSANVISNING LV-730 Infiniton

MiLECTRIC

LV-590

LV-620

LV-730

LV-814

Washing Machine

OWNER'S MANUAL

Read This Manual

Use all instructions and explanations of the installation before use. Follow the instructions carefully. Keep the operation instructions handy for later use. If the application is sold or passed on then ensure that the new owner always receives those operation instructions.

INSTRUCCIONES DE SEGURIDAD

■ Instrucciones de seguridad.... 2

INSTALACIÓN

■ Descripción del producto....7

■ Instalación.... 8

OPERACIONES

■ Inicio rápido 11

■ Antes de cada lavado 12

■ Dispensador de detergente 13

■ Panel de control.... 14

■ Opciones.... 15

■ Otras funciones .... 16

■ Programas.... 17

■ Tabla de programas de lavado 18

MANTENIMIENTO

■ Limpieza y mantenimiento.... 23

■ Solución de problemas.... 26

■ Especificaciones técnicas ...... 27

■ Ficha de producto 28

■ Instrucciones de seguridad

Por su seguridad, se debe seguir la información de este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica o para evitar daños a la propiedad, lesiones personales o la muerte. Explicación de los símbolos:

Advertencia!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede provocar la muerte o lesiones graves a menos que se evite.

! Cuidado!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede resultar en lesiones leves o leves o daños a la propiedad y al medio ambiente.

Nota!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede provocar lesiones leves o leves.

Advertencia!

¡La descarga eléctrica!

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas calificadas de manera similar para evitar un peligro.

INSTRUCCIONES DE SEGURIDAD

- Los juegos de mangueras nuevos suministrados con el aparato deben utilizarse y los juegos de mangueras viejos no deben reutilizarse.

- Antes de cualquier mantenimiento del dispositivo, desenchufe el aparato de la red.

- Desenchufe siempre la máquina y cierre el suministro de agua después de su uso. El máximo. presión de entrada de agua, en pascales. Ellos en. presión de entrada de agua, en pascales.

- Para garantizar su seguridad, el enchufe de alimentación debe insertarse en un enchufe de tres polos con conexión a tierra. Verifique con cuidado y asegúrese de que su enchufe esté conectado a tierra de manera adecuada y confiable.

- Asegúrese de que el agua y los dispositivos eléctricos los debe conectar un técnico calificado de acuerdo con las instrucciones del fabricante y las normas de seguridad locales.

¡Riesgo para los niños!

- Países ES: el aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprender los peligros involucrados. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.

- Los niños menores de 3 años deben ser supervisados para asegurarse de que no jueguen con el aparato.

- Los animales y los niños pueden subirse a la máquina. Compruebe la máquina antes de cada operación.

- Los niños deben ser supervisados para que no jueguen con el aparato.

- La puerta de vidrio puede estar muy caliente durante la operación. Mantenga a los niños y las mascotas alejados de la máquina durante la operación en habitaciones muy húmedas, así como en las habitaciones con gas explosivo o cáustico.

- Retire todos los paquetes y pernos de transporte antes de usar el aparato. De lo contrario, pueden producirse daños graves.

- El enchufe debe ser accesible después de la instalación.

¡Riesgo de explosión!

No lave ni seque artículos que se hayan limpiado, lavado, remojado o tocado con sustancias combustibles o explosivas (como cera, aceite, pintura, gasolina, desengrasantes, disolventes de limpieza en seco, queroseno, etc.). provocar un incendio o una explosión.

- Antes de lavar a mano, enjuague bien las prendas de lavar a mano.

! Caution!

Instalando el producto!

• Esta lavadora es solo para uso en interiores.
• No está diseñado para integrarse.
• Las aberturas no deben estar obstruidas por una alfombra.
• No se debe instalar lavadora en cuartos de baño o cuartos muy húmedos, así como en cuartos con gases explosivos o cáusticos.

- La lavadora con válvula de entrada única solo se puede conectar al suministro de agua fría. El producto con válvulas de doble entrada debe conectarse correctamente al suministro de agua caliente y agua fría.

- El enchufe debe ser accesible después de la instalación.

INSTRUCCIONES DE SEGURIDAD

- Retire todos los paquetes y pernos de transporte antes de usar el aparato. De lo contrario, pueden producirse daños graves.

¡Riesgo de dañar el aparato!

• Su producto es solo para uso doméstico y solo está diseñado para los textiles adecuados para el lavado a máquina.
• No se suba ni se siente sobre la cubierta superior de la máquina.
• No se apoye contra la puerta de la máquina.

• Precauciones durante el manejo de la máquina:

• Una persona especializada debe volver a instalar los pernos de transporte en la máquina.

• El agua acumulada se drenará de la máquina.
• Manipule la máquina con cuidado. Nunca sujete cada parte sobresaliente de la máquina mientras la levanta. La puerta de la máquina no se puede utilizar como manija durante el transporte.
• Este aparato es pesado. Transporte con cuidado.

- No cierre la puerta con demasiada fuerza. Si le resulta difícil cerrar la puerta, verifique si la ropa está bien colocada o distribuida.

- Está prohibido lavar alfombras.

Operación del aparato!

• Antes de lavar la ropa por primera vez, el producto debe operarse en una ronda de todos los procedimientos sin la ropa adentro.
• Se prohíben los disolventes inflamables, explosivos o tóxicos. La gasolina, el alcohol, etc., no deben utilizarse como detergentes. Seleccione únicamente los detergentes adecuados para el lavado a máquina, especialmente para tambor.

- Asegúrese de que todos los bolsillos estén vacíos. Los elementos afilados y rígidos como monedas, broches, clavos, tornillos o piedras, etc. pueden causar daños graves a esta máquina.

- Compruebe si se ha drenado el agua del interior del tambor antes de abrir la puerta. No abra la puerta si hay agua visible.

- Tenga cuidado con las quemaduras cuando el producto drena el agua de lavado caliente.

- Nunca vuelva a llenar el agua a mano durante el lavado.

- Una vez finalizado el programa, espere dos minutos para abrir la puerta.

Embalaje / Aparato antiguo

Esta marca indica que este producto no debe desecharse con otros desechos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación incontrolada de desechos, recíclelo de manera responsable para promover la reutilización sostenible de los recursos materiales. , utilice los sistemas de recogida o póngase en contacto con el distribuidor donde compró el producto. Ellos regresan y pueden llevar este producto para un reciclaje seguro para el medio ambiente.

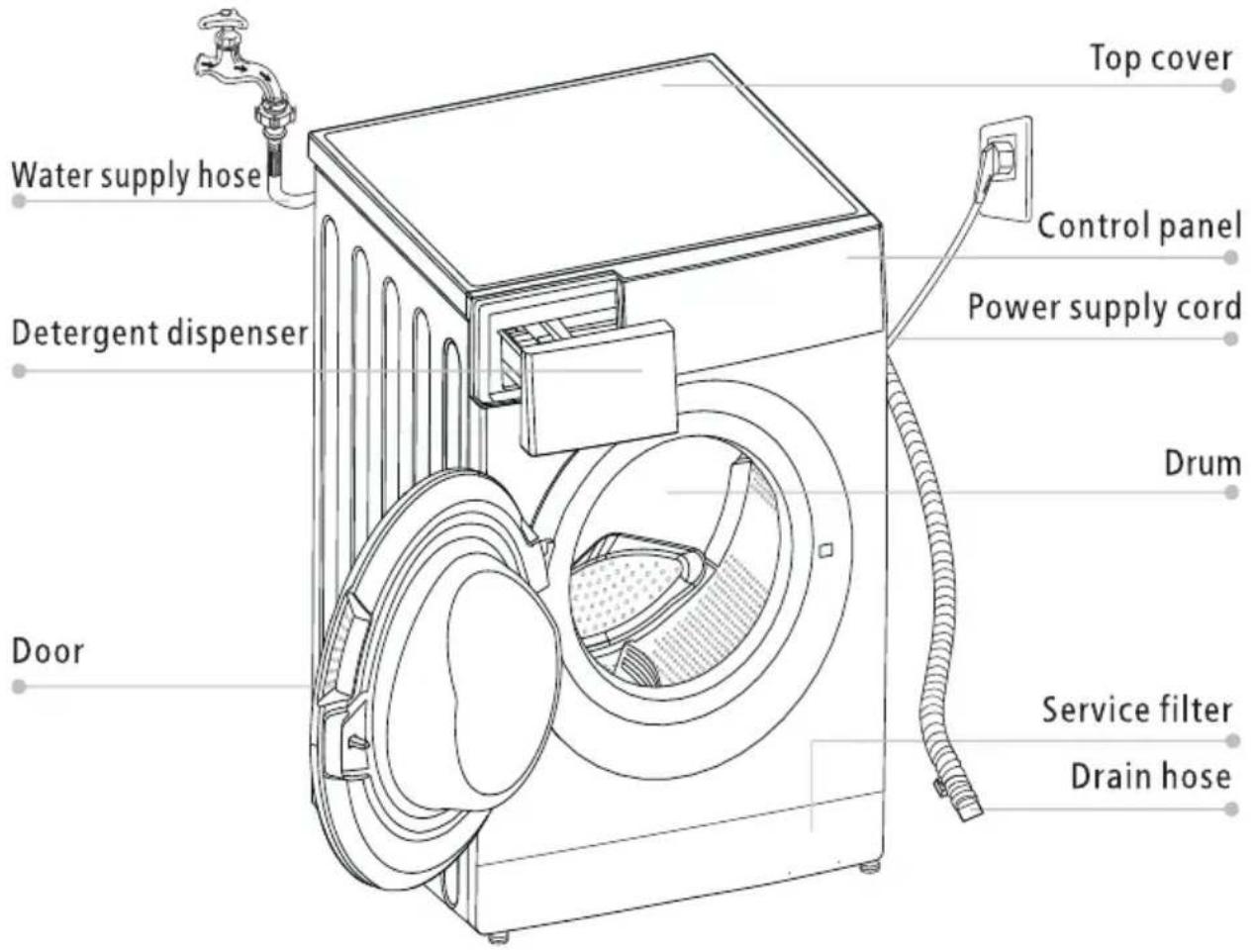

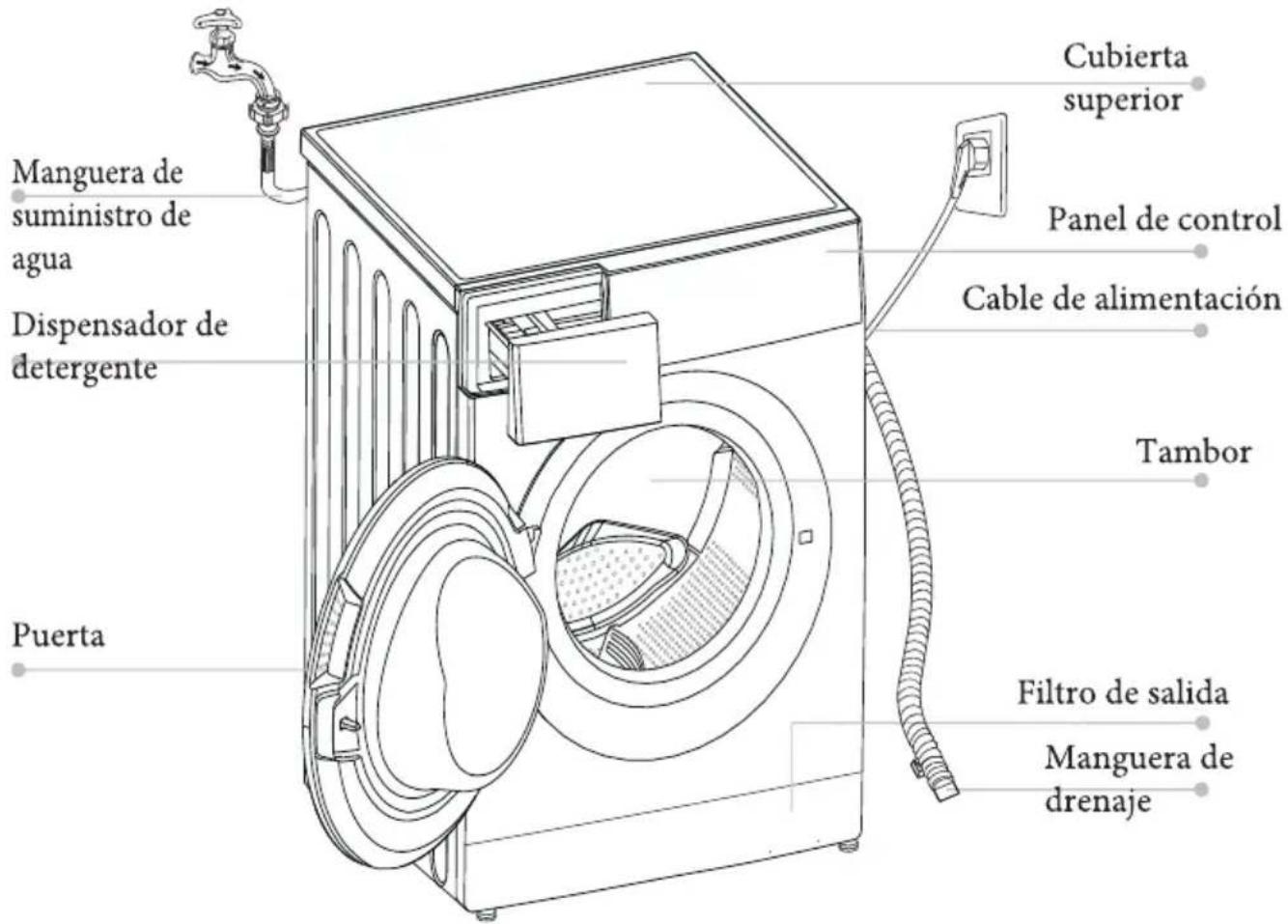

■ Descripción del producto

Manguera de suministro de agua Dispensador de detergente Puerta Cubierta superior Panel de control Cable de alimentación Tambor Filtro de salida Manguera de drenaje

Nota!

- El gráfico de líneas de productos es solo de referencia, consulte el producto real como estándar.

Accesorios

Pernos de los agujeros de transporte			Tubo de Entrada agua fría	Tubo de Entrada agua caliente	Soporte de la Manguera de Salida (opcional)	Manual de usuario

■ Instalación

Area de instalación

Advertencia!

• La estabilidad es importante para evitar que el producto se mueva.
• Asegúrese de que el producto no se apoye sobre el cable de alimentación.

Antes de instalar la máquina, se seleccionará la ubicación caracterizada de la siguiente manera:

1. Superficie rígida, seca y nivelada
2. Evite la luz solar directa
3. Ventilación suficiente
4. La temperatura ambiente es superior a 0 °C
5. Manténgase alejado de fuentes de calor como carbón o gas.

W≥20mm

Simple line drawing of a rectangular box with a central circular pattern and two X-shaped marks on the side (no text or symbols)

Desembalaje de la lavadora

Advertencia!

El material de embalaje (por ejemplo, películas, espuma de poliestireno) puede ser peligroso para los niños. ¡Existe riesgo de asfixia! Mantenga todos los envases fuera del alcance de los niños.

Diagram showing a box being inserted into a base with an inset circular view of a person standing on a platform (no text or symbols present)

1. Retire la caja de cartón y el embalaje de espuma de poliestireno.
2. Levante la lavadora y retire el embalaje de la base. Asegúrese de quitar la espuma del triángulo pequeño junto con la de abajo. De lo contrario, coloque la unidad con la superficie lateral y luego retire la espuma pequeña de la parte inferior de la unidad manualmente.
3. Retire la cinta que sujeta el cable de alimentación y la manguera de drenaje.
4. Retire la manguera de entrada del tambor.

Retire los pernos de transporte

Advertencia!

Debe quitar los pernos de transporte de la parte trasera antes de usar el producto. Necesitará los pernos de transporte nuevamente si mueve el producto, así que asegúrese de guardarlos en un lugar seguro.

Hand using a tool to adjust or install a washing machine casing (no text or symbols visible)

Siga los siguientes pasos para quitar los tornillos:

1. Afloje 4 tornillos con una llave y luego retírelos.
2. Detenga los orificios con tapones para orificios de transporte.
3. Guarde los pernos de transporte correctamente para uso futuro

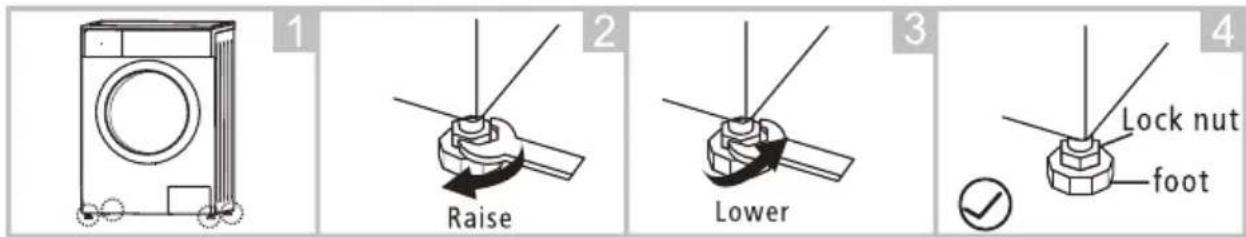

Nivelación de la lavadora

Advertencia!

- Las contratuercas de las cuatro patas deben atornillarse firmemente contra la carcasa.

1. Verifique que las patas estén bien unidas al gabinete. En caso contrario, gírelos a sus posiciones originales y apriete las tuercas.
2. Afloje la contratuerca y gire las patas hasta que haga contacto estrecho con el suelo.
3. Ajuste las patas y bloquéelas con una llave, asegúrese de que la máquina esté firme.

1 2 3 4 Raise Lower Lock nut foot

Conecte la manguera de suministro de agua

Advertencia!

• Para evitar fugas o daños por agua, siga las instrucciones de este capítulo.
• No retuerza, aplaste, modifique ni corte la manguera de entrada de agua.
• Para el modelo con válvula de agua caliente, conéctela a un grifo de agua caliente con manguera de suministro de agua caliente. El consumo de energía disminuirá automáticamente para algunos programas.

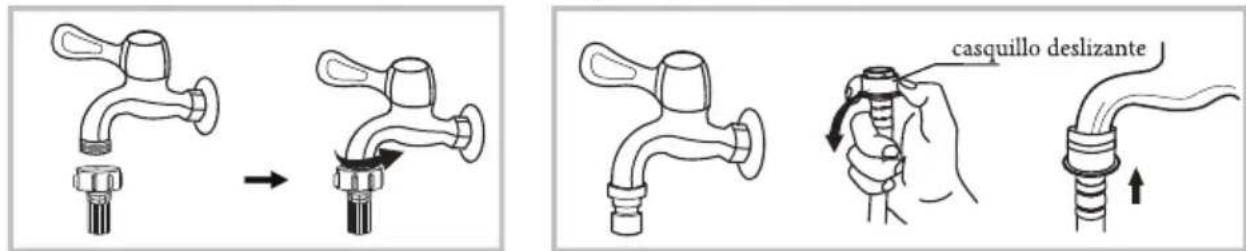

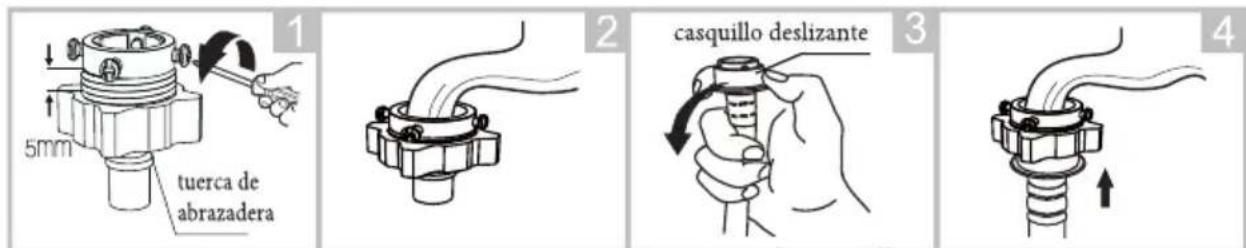

Conecte el tubo de entrada como se indica. Hay dos formas de conectar el tubo de entrada. 1.Conexión entre grifo ordinario y manguera de entrada.

1 5mm tuerca de abrazadera 2 casquillo deslizante 3 4

Afloje la tuerca de la abrazadera y los cuatro pernos

Apriete la tuerca de la abrazadera

Presione el casquillo deslizante, inserte la manguera de entrada en la base de conexión

Conexión finalizada

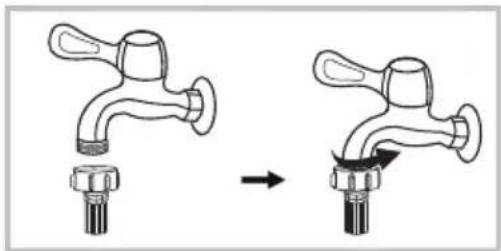

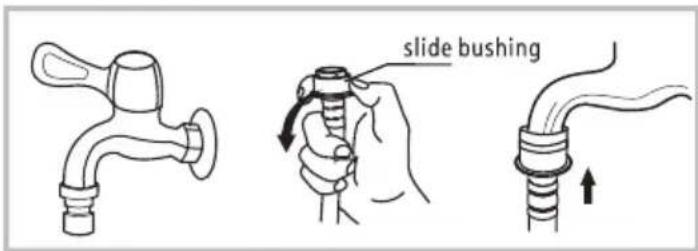

1. Conexión entre grifo de rosca y manguera de entrada.

casquillo deslizante

Grifo con roscas y manguera de entrada

Grifo especial para lavadora

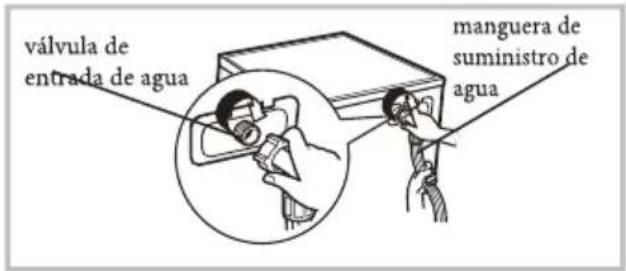

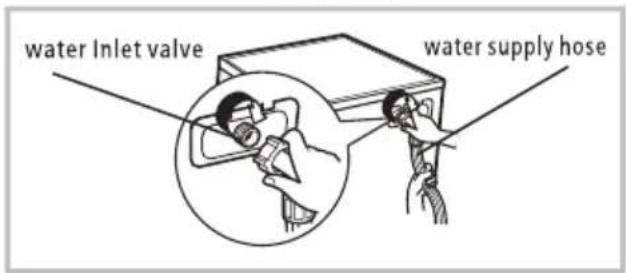

Conecte el otro extremo de la tubería de entrada a la válvula de entrada en la parte posterior del producto y apriete la tubería en sentido horario.

válvula de entrada de agua manguera de suministro de agua

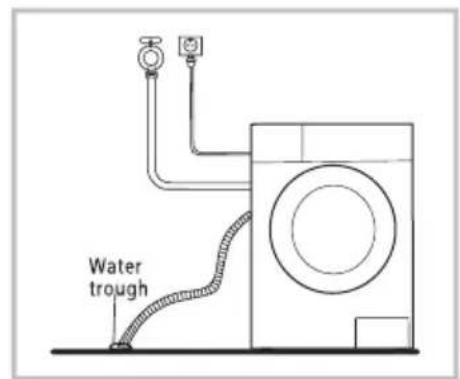

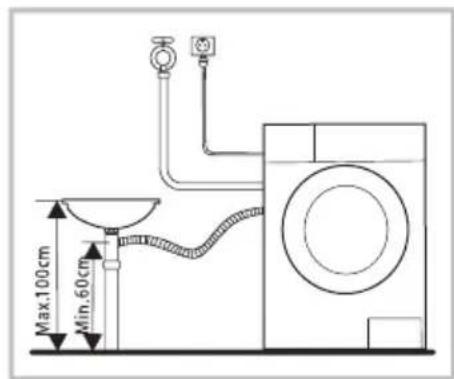

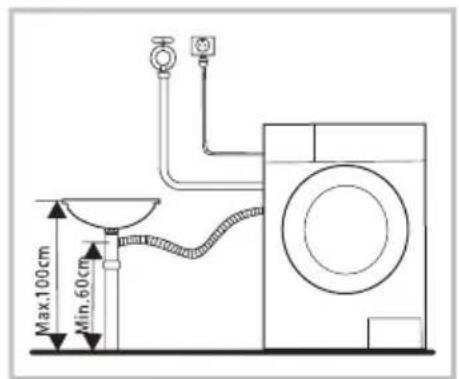

Manguera de drenaje

Advertencia!

No retuerza ni alargue la manguera de drenaje. Coloque la manguera de desagüe correctamente; de lo contrario, podrían producirse daños por fugas de agua.

Hay dos formas de colocar el extremo de la manguera de drenaje:

1. Ponlo en el lavadero.

2. Conéctela a la tubería de drenaje de rama del canal.

Water trough

Max.100cm Min.60cm

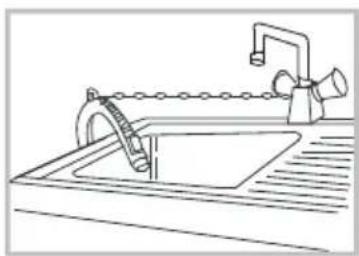

Nota!

- Si la máquina tiene soporte para manguera de drenaje, instálela como se indicada a continuación.

Line drawing of a kitchen sink with faucet and chain handle (no text or symbols)

Trough Hose Retainer Max.100cm Min.60cm Bind Min.60cm Max.100cm

Advertencia!

- Cuando instale la manguera de drenaje, fijela correctamente con una cuerda. Si la manguera de desagüe es demasiado larga, no la fuerce dentro de la lavadora, ya que provocaría ruidos anormales.

■ Inicio rápido

! Cuidado!

Antes de lavarlo, asegúrese de que esté instalado correctamente. Antes de lavar por primera vez, la lavadora se debe operar en una ronda de todos los procedimientos sin ropa de la siguiente manera.

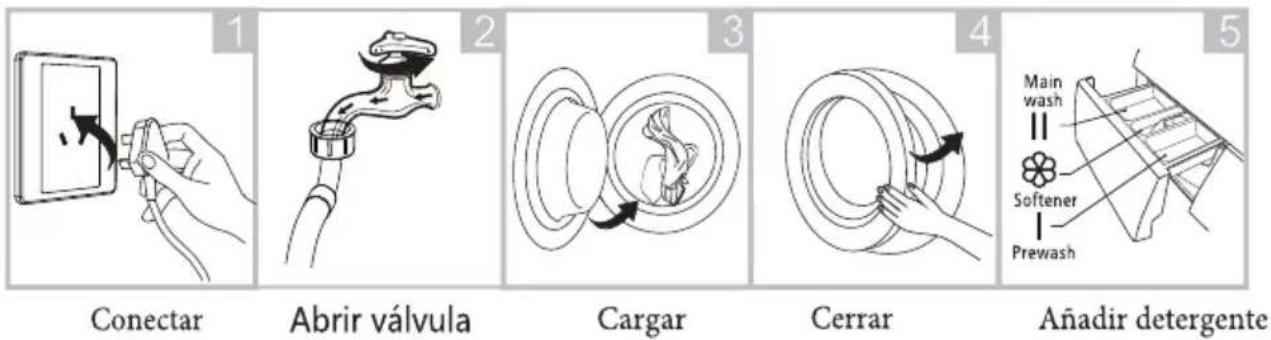

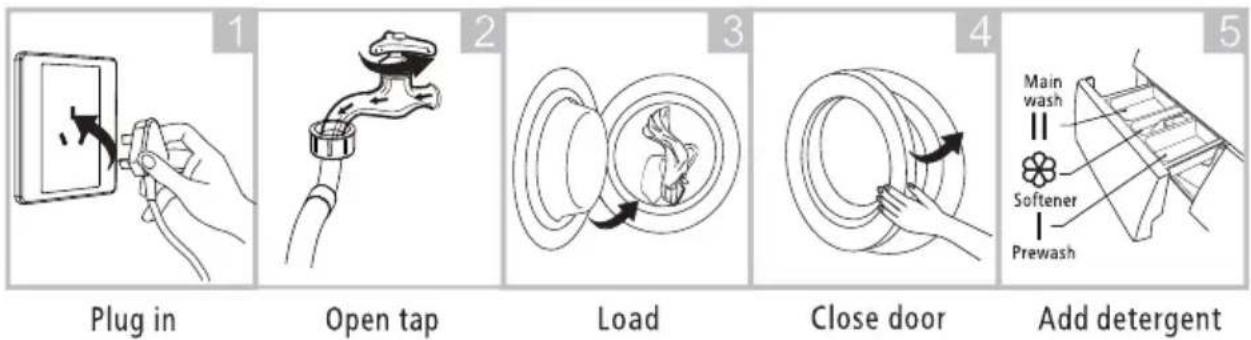

1. Antes de lavar

Nota!

- Es necesario agregar detergente en el "caso I" después de seleccionar el prelavado para máquinas con esta función.

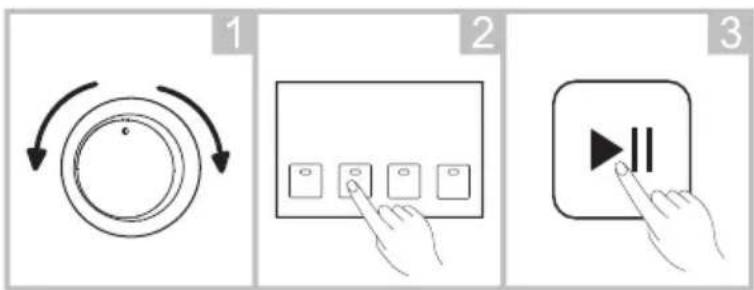

2. Lavado

Seleccione programa

Seleccionar función o por defecto
Iniciar

Nota!

• Si se selecciona el valor predeterminado, se puede omitir el paso 2.
• 2.El gráfico de líneas de botones de función es solo de referencia, consulte el producto real como estándar.

3. Después del lavado

La cerradura de la puerta y las luces [Inicio / Pausa] parpadean con el timbre sonando o dos pequeños

los puntos parpadean en la pantalla digital.

■ Antes de cada lavado

• La condición de funcionamiento de la lavadora debe ser (0-40) °C. Si se usa por debajo de 0 °C, la válvula de entrada y el sistema de drenaje pueden dañarse. Si la máquina se coloca en condiciones de 0 °C o menos, entonces debe transferirse a la temperatura ambiente normal para asegurarse de que la manguera de suministro de agua y la manguera de drenaje no se congelen antes de su uso.
• Consulte las etiquetas y la explicación del uso de detergente antes del lavado. Utilice un detergente que no haga espuma o que produzca menos espuma, adecuado para lavar a máquina correctamente.

Simple line drawing of a sweater with a tag and patterned collar (no text or symbols)

Revisa la etiqueta

Diagram illustrating a garment disposal process with labeled parts and directional arrows indicating movement.

Saque los artículos de los bolsillos

Line drawing of two fabric bags with circular designs and ribbon handles (no text or symbols)

Anuda las tiras largas, cremallera o botón

Simple line drawing of a bag with a bag inside, containing a small object inside (no text or symbols)

Ponga ropa pequeña en la funda de almohada

Line drawing of a knitted sweater with pleated design (no text or symbols)

Dé vuelta a la tela de pelo largo y fácil de hacer bolitas

Simple line drawing of a box with an arrow indicating rotation or folding process (no text or symbols)

Dé vuelta a la tela de pelo largo y fácil de hacer bolitas

Advertencia!

• Cuando se lava una sola ropa, puede causar fácilmente una gran excentricidad y dar alarma por un gran desequilibrio. Por lo tanto, se sugiere agregar una o dos prendas más para lavarlas juntas para que el drenaje se pueda realizar sin problemas.
• No lave la ropa en contacto con queroseno, gasolina, alcohol y otros materiales inflamables.

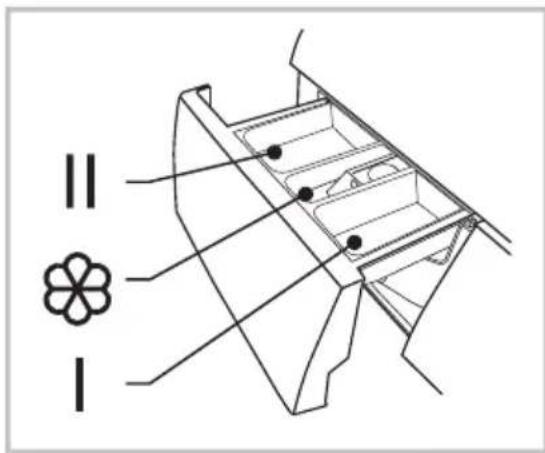

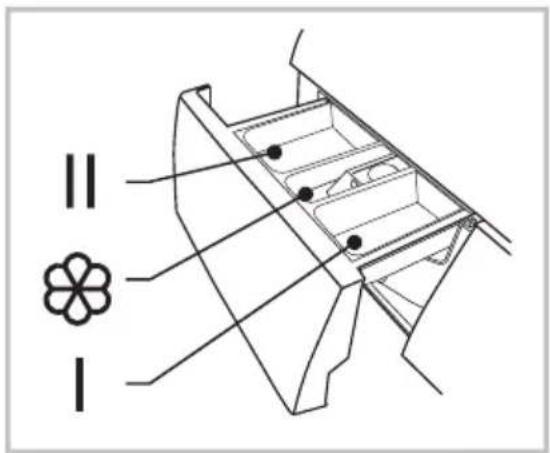

■ Dispensador de detergente
Detergente de prelavado
II Detergente de lavado principal
Suavizante

II I

Saque el dispensador

! Cuidado!

• Solo es necesario agregar detergente en el "caso I" después de seleccionar el prelavado para máquinas con esta función.

Programa	I	II	✿	Programa	I	II	✿
Algodón 30 °C	○	●	○	Delicado 30 °C		●	○
Algodón 40 °C	○	●	○	Delicado		●	○
Algodón 60 °C	○	●	○	9H		●	○
Algodón 90 °C	○	●	○	6H		●	○
Sintético	○	●	○	3H		●	○
Sintético40 °C	○	●	○	Lavado rápido 45'		●	○
Limpieza tambor				Lavado rápido 30'		●	○
Lavado en frío	○	●	○	Lavado rápido 15'		●	○
Lavado en frío 20 °C	○	●	○	ECO 40-60		●	○
Centrifugado				Algodón intensivo 40 °C		●	○
Aclarado				Algodón intensivo 60 °C		●	○
Aclaraod y centrifugado			○

- Obligatorio ○ Opcional

Nota!

• En cuanto al detergente o aditivo aglomerado o viscoso, antes de verterlos en la caja de detergente, se sugiere usar un poco de agua para diluir para evitar que la entrada de la caja de detergente se bloquee y se desborde mientras se llena el agua.
• Elija el tipo de detergente adecuado para las distintas temperaturas de lavado para obtener el mejor rendimiento de lavado con menos consumo de agua y energía.

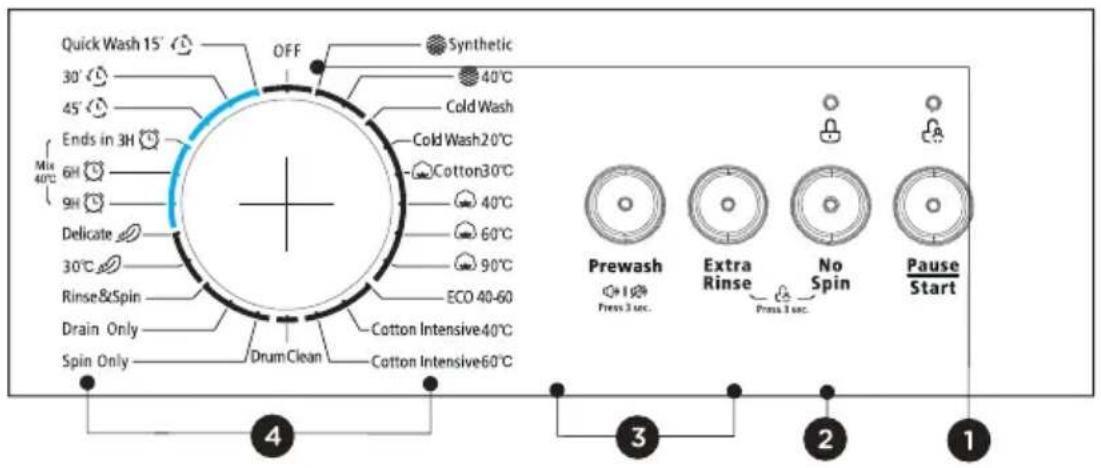

■ Panel de control

Quick Wash 15° OFF Synthetic 30° 40°C 45° COLD Wash Ends in 3H Mix 40°C 6H COLD Wash20°C Cotton30°C 9H 40°C Delicate 60°C 30°C 90°C ECO 40-60 Rinse&Spin Drain Only Cotton Intensive40°C Spin Only Drum Clean Cotton Intensive60°C Prewash Extra Rinse No Spin Pause Start Press 3 sec. Press 3 sec. 4 3 2 1

Nota!

- La tabla es solo de referencia, consulte el producto real como estándar.

1 Apagar

El producto está apagado.

3 Opciones

Esto le permite seleccionar una función adicional y se iluminará cuando se seleccione.

2 Inicio / Pausa

Presione el botón para iniciar o pausar el ciclo de lavado.

4 Programas

Disponible según el tipo de ropa.

Nota!

- Cuando finaliza el programa, las luces de Pausa / Inicio y Bloqueo de puerta parpadean.

■ Opción

Prelavado: La función Prelavado puede obtener un lavado adicional antes del lavado principal, es adecuada para lavar el polvo que sube a la superficie de la ropa; Debe poner detergente en la Caja (I) cuando la seleccione.

Aclarado extra: la ropa se someterá a un enjuague adicional una vez que la seleccione.

Sin girar: no girará si elige esta función.

Programa	Opción		Programa	Opción
	Prelavado	Aclarado extra		Prelavado	Aclarado extra
Algodón 30 °C	○	○	9H
Algodón 40 °C	○	○	6H
Algodón 60 °C	○	○	3H
Algodón 90 °C	○	○	Rápido 45'
Sintético	○	○	Rápido 30'
Sintético 40 °C	○	○	Rápido 15'
Limpieza de tambor			Centrifugar
Algodón intensivo 40°C			Lavado en frío	○	○
Algodón intensivo 60°C			Lavado en frío 20 °C	○	○
Aclarado			ECO 40-60
Aclarar y centrifugar		○
Delicado 30 °C		○
Delicado		○

○ Opcional

■ Otras funciones

Silenciar

Elija el programa Presione el botón [Prelavado] durante 3 segundos y el timbre se silenciará.

Para activar la función de zumbador, presione el botón nuevamente durante 3 segundos. La configuración se mantendrá hasta el próximo reinicio.

Cuidado!

- Después de silenciar la función de zumbador, los sonidos ya no se activarán.

Bloqueo para niños

Para evitar el mal funcionamiento de los niños.

Elija el programa

Start

Presione [Extra Rinse] y [No Spin] 3 seg. hasta el pitido del zumbador.

① Cuidado!

- Solo presione y mantenga presionado los dos botones para liberar el "Bloqueo para niños", incluso para apagar, apagar y finalizar el programa, el "Bloqueo para niños" bloqueará todos los botones excepto el botón de encendido y el botón "Bloqueo para niños".

- Suelte el "Seguro para niños" antes de seleccionar el programa y comenzar a lavar.

Temperatura.

La temperatura es: Fría, 20 °C, 30 °C, 40 °C, 60 °C, 90 °C

■ Programas

Los programas están disponibles según el tipo de lavado

Programas
Sintético	Lavar artículos sintéticos, por ejemplo: camisas, abrigos, mezcla. Al lavar los tejidos de punto, la cantidad de detergente se reducirá debido a su estructura de hilo suelto y a la formación de burbujas fácilmente.
Delicado	Para tejidos delicados y lavables, p. Ej. hechos de seda, satén, fibras sintéticas o tejidos mixtos.
Limpieza de tambor	Aplica esterilización a alta temperatura a 90 °C para que el lavado de la ropa sea más verde. Cuando se realiza este procedimiento, la ropa u otro tipo de lavado no se pueden agregar. Cuando se agrega la cantidad adecuada de agente blanqueador con cloro, el efecto de limpieza del barril será mejor. El cliente puede utilizar este programa con regularidad según sus necesidades.
Centrifugado	Centrifugado extra con velocidad de centrifugado seleccionable.
Aclarado y centrifugado	Aclarado extra con centrifugado.
Solo drenaje	Escurre el agua.
Rápido 15'	Es adecuado para lavar rápidamente poca ropa y poco sucia.
Algodón intensivo	Para aumentar los efectos del lavado, se aumenta el tiempo de lavado.
ECO 40-60	Predeterminado 40 °C, no seleccionable, adecuado para el lavado de ropa a aproximadamente 40 °C -60 °C.
Lavado en frío	Agua fría para lavar la ropa.
Algodón	Tejidos resistentes, tejidos resistentes al calor de algodón o lino.
Finalizar en	La función se puede configurar con este programa, el tiempo total incluyendo el tiempo de lavado y el tiempo de retardo es de 3h, 6h o 9h

■ Tabla de programas de lavado
Model:LV-590

Programa	Carga(kg)	Temp.(°C)	Tiempo por defecto	rpm
	5.0	Por defecto	5.0
Sintético	2.5	Frío	2:20	800
Sintético 40°C	2.5	40	2:20	800
Lavado en frío	5.0	Frío	1:00	800
Lavado en frío 20°C	5.0	20	1:01	800
Algodón 30°C	5.0	30	2:40	800
Algodón 40°C	5.0	40	2:40	800
Algodón 60°C	5.0	60	2:45	800
Algodón 90°C	5.0	90	2:50	800
ECO 40-60	5.0	60	3:02	800
Algodón Intens. 40°C	5.0	40	3:58	800
Algodón Intens. 60°C	5.0	60	4:00	800
Limpieza de tambor	-	90	1:18	400
Centrifugado	5.0	-	0:12	800
Aclarado	-	-	0:01	0
Aclarado y centrifug	5.0	-	0:20	800
Delicado 30°C	2.5	30	0:50	600
Delicado	2.5	Frío	0:48	600
9H	5.0	40	0:59	800
6H	5.0	40	0:59	800
3H	5.0	40	0:59	800
Rápido 45'	2.0	40	0:45	800
Rápido 30'	2.0	30	0:30	800
Rápido 15'	2.0	Cold	0:15	800

- La nueva clase de eficiencia energética de la UE es E

- Programa de prueba energética: ECO 40-60. Velocidad: la velocidad más alta; Otro como predeterminado.

• Media carga para máquina 5.0Kg: 2.5Kg.

• La antigua clase de eficiencia energética de la UE es A +

- Programa de prueba de energía: Algodón intensivo 60 °C / 40 °C. Velocidad: la velocidad más alta; Otro como predeterminado. Media carga para máquina 5.0Kg: 2.5Kg.

Nota!

- Los parámetros de esta tabla son solo para referencia del usuario. Los parámetros reales pueden ser diferentes con los parámetros de la tabla mencionada anteriormente.

■ Tabla de programas de lavado
Model:LV-620

Programa	Carga(kg)	Temp.(°C)	Tiempo por defecto	rpm
	6.0	Por defecto	6.0
Sintético	3.0	Frío	2:20	1000
Sintético 40°C	3.0	40	2:20	1000
Lavado en frío	6.0	Frío	1:00	1000
Lavado en frío 20°C	6.0	20	1:01	1000
Algodón 30°C	6.0	30	2:40	1000
Algodón 40°C	6.0	40	2:40	800
Algodón 60°C	6.0	60	2:45	800
Algodón 90°C	6.0	90	2:50	800
ECO 40-60	6.0	60	3:16	1000
Algodón Intens. 40°C	6.0	40	4:04	1000
Algodón Intens. 60°C	6.0	60	4:08	1000
Limpieza de tambor	-	90	1:18	400
Centrifugado	6.0	-	0:12	1000
Aclarado	-	-	0:01	0
Aclarado y centrifug	6.0	-	0:20	1000
Delicado 30°C	2.5	30	0:50	600
Delicado	2.5	Frío	0:48	600
9H	6.0	40	0:59	1000
6H	6.0	40	0:59	1000
3H	6.0	40	0:59	1000
Rápido 45'	2.0	40	0:45	800
Rápido 30'	2.0	30	0:30	800
Rápido 15'	2.0	Frío	0:15	800

- La nueva clase de eficiencia energética de la UE es E

- Programa de prueba energética: ECO 40-60. Velocidad: la velocidad más alta; Otro como predeterminado.

• Media carga para máquina de 6.0Kg: 3.0Kg.

• La antigua clase de eficiencia energética de la UE es A +

- Programa de prueba de energía: Algodón intensivo 60 °C / 40 °C. Velocidad: la velocidad más alta; Otro como predeterminado. Media carga para máquina de 6.0Kg: 3.0Kg.

Nota!

- Los parámetros de esta tabla son solo para referencia del usuario. Los parámetros reales pueden ser diferentes con los parámetros de la tabla mencionada anteriormente.

■ Tabla de programas de lavado
Model:LV-730

Programa	Carga(kg)	Temp.(°C)	Tiempo por defecto	rpm
	7.0	Por defecto	7.0
Sintético	3.5	Frío	2:20	1000
Sintético 40°C	3.5	40	2:20	1000
Lavado en frío	7.0	Frío	1:00	1000
Lavado en frío 20°C	7.0	20	1:01	1000
Algodón 30°C	7.0	30	2:40	1000
Algodón 40°C	7.0	40	2:40	800
Algodón 60°C	7.0	60	2:45	800
Algodón 90°C	7.0	90	2:50	800
ECO 40-60	7.0	60	3:28	1000
Algodón Intens. 40°C	7.0	40	3:48	1000
Algodón Intens. 60°C	7.0	60	3:53	1000
Limpieza de tambor	-	90	1:18	400
Centrifugado	7.0	-	0:12	1000
Aclarado	-	-	0:01	0
Aclarado y centrifug	7.0	-	0:20	1000
Delicado 30°C	2.5	30	0:50	600
Delicado	2.5	Frío	0:48	600
9H	7.0	40	0:59	1000
6H	7.0	40	0:59	1000
3H	7.0	40	0:59	1000
Rápido 45'	2.0	40	0:45	800
Rápido 30'	2.0	30	0:30	800
Rápido 15'	2.0	Frío	0:15	800

- La nueva clase de eficiencia energética de la UE es D

- Programa de prueba energética: ECO 40-60. Velocidad: la velocidad más alta; Otro como predeterminado.

• Media carga para máquina de 7.0Kg: 3.5Kg.

- Programa de prueba de energía: Algodón intensivo 60 °C / 40 °C. Velocidad: la velocidad más alta; Otro como predeterminado. Media carga para máquina de 7.0Kg: 2.0Kg.

Nota!

- Los parámetros de esta tabla son solo para referencia del usuario. Los parámetros reales pueden ser diferentes con los parámetros de la tabla mencionada anteriormente.

■ Tabla de programas de lavado
Model:LV-814

Programa	Carga(kg)	Temp.(°C)	Tiempo por defecto	rpm
	8.0	Por defecto	8.0
Sintético	4.0	Frío	2:20	1200
Sintético 40°C	4.0	40	2:20	1200
Lavado en frío	8.0	Frío	1:00	1200
Lavado en frío 20°C	8.0	20	1:01	1200
Algodón 30°C	8.0	30	2:40	1400
Algodón 40°C	8.0	40	2:40	1400
Algodón 60°C	8.0	60	2:45	1400
Algodón 90°C	8.0	90	2:50	1400
ECO 40-60	8.0	60	3:29	1400
Algodón Intens. 40°C	8.0	40	3:49	1400
Algodón Intens. 60°C	8.0	60	3:52	1400
Limpieza de tambor	-	90	1:18	400
Centrifugado	8.0	-	0:12	1400
Aclarado	-	-	0:01	0
Aclarado y centrifug	8.0	-	0:20	1400
Delicado 30°C	2.5	30	0:50	600
Delicado	2.5	Frío	0:48	600
9H	8.0	40	0:59	1400
6H	8.0	40	0:59	1400
3H	8.0	40	0:59	1400
Rápido 45'	2.0	40	0:45	800
Rápido 30'	2.0	30	0:30	800
Rápido 15'	2.0	Frío	0:15	800

- La nueva clase de eficiencia energética de la UE es E

- Programa de prueba energética: ECO 40-60. Velocidad: la velocidad más alta; Otro como predeterminado.

• Media carga para máquina de 8.0Kg: 4.0Kg.

• La antigua clase de eficiencia energética de la UE es A +++

- Programa de prueba de energía: Algodón intensivo 60 °C / 40 °C. Velocidad: la velocidad más alta; Otro como predeterminado. Media carga para máquina de 8.0Kg: 4.0Kg.

Nota!

- Los parámetros de esta tabla son solo para referencia del usuario. Los parámetros reales pueden ser diferentes con los parámetros de la tabla mencionada anteriormente.

■ Limpieza y mantenimiento

Advertencia!

- Antes de que comience el mantenimiento, desenchufe la máquina y cierre el grifo.

Limpieza exterior

El mantenimiento adecuado de la lavadora puede prolongar su vida útil. La superficie se puede limpiar con diluido detergentes neutros no abrasivos cuando sea necesario. Si hay algún desbordamiento de agua, use el paño húmedo para limpiarlo inmediatamente. No se permiten objetos afilados.

Line drawing of a hand washing a washing machine with a circular vent (no text or symbols)

Nota!

- El ácido fórmico y sus disolventes diluidos o equivalentes están prohibidos, como alcohol, disolventes o productos químicos, etc.

Limpieza del tambor

Las oxidaciones que hayan dejado los artículos metálicos en el interior del tambor se eliminarán inmediatamente con detergentes sin cloro. Nunca use lana de acero.

Nota!

- No ponga ropa en la lavadora durante la limpieza del tambor.

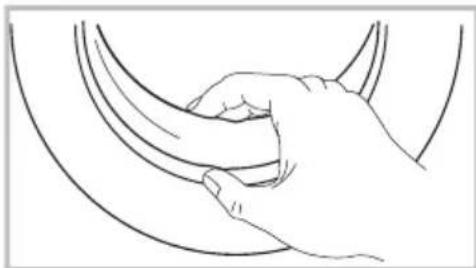

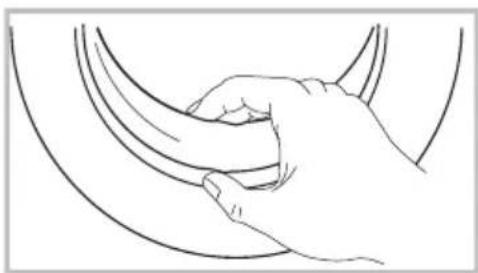

Limpieza de la junta y el cristal de la puerta

Limpiar el cristal y sellar después de cada lavado.

para quitar pelusas y manchas. Si se acumula pelusa, pueden producirse fugas.

Retire las monedas, botones y otros objetos del sello después de cada lavado.

Line drawing of a hand gripping a curved object (no text or symbols)

Limpieza del filtro de entrada

Nota!

- El filtro de entrada debe limpiarse si hay menos agua.

Lavar el filtro en el grifo

1. Cierre el grifo.
2. Retire la manguera de suministro de agua del grifo.
3. limpiar el filtro.
4. Vuelva a conectar la manguera de suministro de agua.

Lavado del filtro en lavadora:

1. Desenrosque el tubo de entrada desde la parte trasera de la máquina.
2. Saque el filtro con unos alicates de punta larga y vuelva a instalarlo después de lavarlo.
3. Utilice el cepillo para limpiar el filtro.
4. Vuelva a conectar el tubo de entrada.

Diagram of a mechanical valve or pump assembly with rotating arrows indicating flow direction (no text or symbols)

Line drawing of a hand holding a microphone with a tool inserted (no text or symbols)

Illustration of a hand holding a tool with a magnified inset showing the tool handle (no text or symbols)

Simple line drawing of a tennis racket being inserted into a table (no text or symbols)

Nota!

• Si el cepillo no está limpio, puede sacar el filtro lavado por separado;
  • Vuelva a conectar, abra el grifo.

Limpiar el dispensador de detergente

1. Presione hacia abajo la ubicación de la flecha en la cubierta del suavizante dentro del cajón dispensador.
2. Levante el clip y saque la cubierta del suavizante y lave todas las ranuras con agua.
3. Vuelva a colocar la tapa del suavizante y coloque el cajón en su posición.

Technical line drawing of a mechanical component with internal channels and a labeled section (no text or symbols)

Extraiga el cajón dispensador presionando el botón A

Line drawing of a mechanical device with a lever and internal components (no text or symbols)

Limpiar el cajón dispensador con agua

Line drawing of a hand using a tool to clean or store contents inside a container (no text or symbols)

Limpiar el interior del hueco con un cepillo de dientes viejo.

Technical line drawing of a mechanical component with internal compartments and a pull rod (no text or symbols)

Inserte el cajón dispensador

Nota!

- No utilice alcohol, disolventes o productos químicos para limpiar la máquina.

Limpieza del filtro de la bomba de drenaje

Advertencia!

• ¡Cuidado con el agua caliente!
• Deje que la solución de detergente se enfríe.
• Desenchufe la máquina para evitar descargas eléctricas antes de lavar.
• El filtro de la bomba de drenaje puede filtrar los hilos y pequeñas materias extrañas del lavado.
• Limpie el filtro periódicamente para asegurar el funcionamiento normal de la lavadora.

Line drawing of a mechanical device with arrows indicating motion or force direction (no text or symbols)

Abra el filtro de servicio

Hand holding a rotary knob on a switch panel, no text or symbols visible

Abra el filtro girando hacia la izquierda

Diagram showing a device with a dial and a button, followed by a close-up of a mechanical component and a separate view labeled '3'.

Eliminar materia extraña

Diagram of a mechanical component with rotational arrows indicating motion (no text or symbols)

Cierre la tapa de la cubierta inferior

!Precaución!

• Asegúrese de que la tapa de la válvula y la manguera de drenaje de emergencia se vuelvan a instalar correctamente; las placas de la tapa deben insertarse alineadas con las placas de los orificios; de lo contrario, se puede filtrar agua;
• Algunas máquinas no tienen manguera de drenaje de emergencia, gire la tapa de la cubierta inferior directamente para que el agua corra hacia el recipiente.
• Cuando el aparato está en uso y dependiendo del programa seleccionado puede haber agua caliente en la bomba. Nunca quite la tapa de la bomba durante un ciclo de lavado, espere siempre hasta que el aparato haya terminado el ciclo y esté vacío. Cuando reemplace la cubierta, asegúrese de que esté bien apretada.

■ Solución de problemas

El arranque del aparato no funciona o se detiene durante el funcionamiento. Primero intente encontrar una solución al problema. De lo contrario, comuníquese con el centro de servicio.

Descripción	Razón	Solución
La lavadora no puede arrancar	La puerta no está cerrada correctamente	Reinicie después de cerrar la puerta Compruebe si la ropa está atascada
La puerta no se puede abrir	Seguridad de la lavadora el diseño de protección está funcionando	Desconecte la energía, reinicie el producto
Fuga de agua	La conexión entre la tubería de entrada o la manguera de salida no está apretada	Compruebe y sujete las tuberías de agua. Limpie la manguera de salida
Residuos de detergente en cajetín	El detergente está humedecido o aglomerado	Limpiar y limpiar la caja de detergente
El indicador o la pantalla no se enciende	Desconecte la placa de circuito impreso de alimentación o el arnés tiene un problema de conexión	Compruebe si la alimentación está apagada y el enchufe de alimentación está conectado correctamente
Ruido anormal		Compruebe si se han quitado las fijaciones (pernos) Verifique que esté instalado

Estado de los Indicadores Correspondientes				Descripción	Causa	Solución
Temp.90	Temp.60	Temp.40	Temp.20
Apagado	Apagado	Apagado	Flash	Problema en el bloqueo de la puerta.	La puerta no está cerrada correctamente.	Reinicie después de que la puerta esté d
					Por favor contacte la asistencia técnica si siguen existiendo problemas.
Apagado	Apagado	Flash	Apagado	Problema de inyección de agua durante el lavado (el tiempo de inyección excede los 7 minutos).	El grifo está abierto o el agua fluye muy lentamente.El filtro de la válvula de entrada está obstruido.El tubo de entrada está doblado.No existe suministro de agua.	Abra el grifo o espere hasta que el suministro de agua se restablezca.Verifique el filtro de la válvula de entrada.Enderece el tubo de agua.Verifique los demás grifos de la habitación.
					Por favor contacte la asistencia técnica si siguen existiendo problemas.
Apagado	Apagado	Flash	Flash	Problema de drenaje durante el lavado (tiempo de drenaje excede los 3 minutos).	La mangueira de salida está obstruida o está doblada.La bomba de drenaje está obstruida.	Lave y enderece la manguera de salida.Lave el filtro de la bomba de drenaje.
					Por favor contacte la asistencia técnica si siguen existiendo problemas.
Por favor contacte la asistencia técnica si existe cualquier otro problema.

■ Especificaciones técnicas

Potencia soportada	220-240V~,50Hz
Corriente MAX	10A
Presión de agua standard	0.05MPa~1MPa

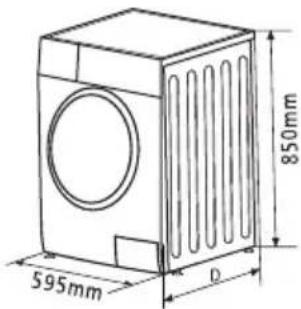

595mm 850mm D

Model	Capacidad	Dimensiones (W*D*Hmm)	Peso neto	Potencia
LV-590	5.0kg	595*400*850	52kg	2050W
LV-620	6.0kg	595*400*850	52kg	2000W
LV-730		595*400*8507.0kg 53kg 2050W
LV-814	8.0kg	595*565*850	68kg	2000W

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-590
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	5.0		Dimensions in cm	Height	85
				Width	60
				Depth	40
EEI_w (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1 031.		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.685		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	41
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	40	Remaining moisture content (°) (%)	Rated capacity	71.9
	Half	31		Half	71.9
	Quarter	23		Quarter	71.9
Spin speed (°) (rpm)	Rated capacity	800	Spin-drying efficiency class (°)	D
	Half	800
	Quarter	800
Programme duration (°) (h:min)	Rated capacity	3:08	Type	free-standing
	Half	2:30
	Quarter	2:30
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-620
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	6.0		Dimensions in cm	Height	85
				Width	60
				Depth	40
EEI_W (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1 031.		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.737		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	43
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	41	Remaining moisture content (°) (%)	Rated capacity	62.9
	Half	33		Half	62.9
	Quarter	20		Quarter	62.9
Spin speed (°) (rpm)	Rated capacity	1000	Spin-drying efficiency class (°)	C
	Half	1000
	Quarter	1000
Programme duration (°) (h:min)	Rated capacity	3:18	Type	free-standing
	Half	2:36
	Quarter	2:36
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Supplier's name or trade mark:
Supplier's address (b):
Model identifier: LV-730
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	7.0		Dimensions in cm	Height	85
				Width	60
				Depth	40
EEI_w (°)	80.0		Energy efficiency class (°)	D
Washing efficiency index (°)	1 031.		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.690		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	45
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	39	Remaining moisture content (°) (%)	Rated capacity	62.9
	Half	35		Half	62.9
	Quarter	30		Quarter	62.9
Spin speed (°) (rpm)	Rated capacity	1200	Spin-drying efficiency class (°)	C
	Half	1200
	Quarter	1200
Programme duration (°) (h:min)	Rated capacity	3:28	Type	free-standing
	Half	2:42
	Quarter	2:42
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:
Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

^(b) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-814
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	8.0		Dimensions in cm	Height	85
				Width	60
				Depth	57
EEI_w (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1.04		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.827		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	48
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	38	Remaining moisture content (°) (%)	Rated capacity	53
	Half	33		Half	53
	Quarter	25		Quarter	53
Spin speed (°) (rpm)	Rated capacity	1400	Spin-drying efficiency class (°)	B
	Half	1400
	Quarter	1400
Programme duration (°) (h:min)	Rated capacity	3:38	Type	free-standing
	Half	2:48
	Quarter	2:48
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Nota!

• Configuración del programa para pruebas de acuerdo con la norma aplicable En60456.
• Cuando utilice los programas de prueba, lave la carga especificada utilizando la máximaum spin speed.
• Los parámetros reales dependerán de cómo se use el aparato y tal vez sean diferentes con los parámetros de la tabla mencionada anteriormente.

PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO MILECTRIC

Estimados clientes, para solicitar la asistencia técnica o reparación de su producto MILECTRIC, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:

https://milelectric.com/asistencia-tecnica/

Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:

• Gama Blanca: [e-mail]
• Gama Marrón: [e-mail]

Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:

• Nombre y apellidos
• Teléfono 1
• Teléfono 2
• Dirección completa
• Código postal
• Población
• Marca
• Modelo del producto
• Número de serie
• Avería que presenta el producto

Si lo desean, pueden solicitar la asistencia técnica a través del número 902 676 518 ó 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).

MiLECTRIC

LV-590

LV-620

LV-730

LV-814

Washing Machine

OWNER'S MANUAL

Read This Manual

Use all instructions and explanations of the installation before use. Follow the instructions carefully. Keep the operation instructions handy for later use. If the application is sold or passed on then ensure that the new owner always receives those operation instructions.

SAFETY INSTRUCTIONS

■ Safety Instructions ...... 2

INSTALLATION

■ Product Description 7

■ Installation 8

OPERATIONS

■ Quick Start 11

■ Before Each Washing 12

■ Detergent Dispenser 13

■ Control Panel 14

■ Option.... 15

■ Other Functions 16

■ Programmes.... 17

■ Washing Programmes Table 18

MAINTENANCES

■ Cleaning And Care 21

■ Trouble Shooting 24

■ Technical Specifications 25

■ Product Fiches 26

■ Safety Instructions

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to prevent property damage, personal injury or loss of life.

Explanation of the symbols:

Warning!

This combination of symbol and signal word indicates a potentially dangerous situation which may result in death or serious injuries unless it's avoided.

① Caution!

This combination of symbol and signal word indicates a potentially dangerous situation which may result in slight or minor injuries or damage to property and the environment.

Note!

This combination of symbol and signal word indicates a potentially dangerous situation which may result in slight or minor injuries.

Warning!

The electric shock!

- If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

• The new hose-sets supplied with the appliance are to be used and that old hose-sets should not be reused.
• Before any maintenance the device, unplug the appliance from the mains.
  • Always unplug the machine and turn off the water supply after use. The max. inlet water pressure, in pascals. The min. inlet water pressure, in pascals.
• To ensure your safety, power plug must be inserted into an earthed three-pole socket. Check carefully and make sure that your socket is properly and reliably earthed.
  • Make sure that the water and electrical devices must be connected by a qualified technician in accordance with the manufacturer's instructions and local safety regulations.

Risk to children!

• EN countries: the appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
  • Children of less than 3 years should be supervised to ensure that they do not play with appliance.
  • Animals and children may climb into the machine. Check the machine before every operation.

• Kids should be supervised that they do not play with the appliance.

• Glass door may be very hot during the operation. Keep kids and pets far away from the machine during the operation very wet rooms as well as in the rooms with explosive or caustic gas.

• Remove all packages and transport bolts before using the appliance. Otherwise, serious damage may result.
• Plug must be accessible after installation.

Risk of explosion!

• Do not wash or dry articles that have been cleaned in, washed in, soaked in, or dabbed with combustible or explosive substances (such as wax, oil, paint, gasoline, degreasers, dry-cleaning solvents, kerosene, etc.) This may result in fire or explosion.
  • Before hand thoroughly rinse items of washing by hand.

! Caution!

Installing the product!

• This washing machine is for indoor use only.
• It isn't intended to be built-in using.
• The openings must not be obstructed by a carpet.
- Washing machine shall not be installed in bath room or very wet rooms as well as in the rooms with explosive or caustic gases.
- The washing machine with single inlet valve only can be connected to the cold water supply. The product with double inlet valves should be correctly connected to the hot water and cold water supply.
- Plug must be accessible after installation.

- Remove all packages and transport bolts before using the appliance. Otherwise, serious damage may result.

Risk of damaging appliance!

• Your product is only for home use and is only designed for the textiles suitable for machine washing.

• Do not climb up and sit on top cover of the machine.
  • Do not lean against machine door.
  • Cautions during Handling Machine:

• Transport bolts shall be reinstalled to the machine by a specialized person.

• The accumulated water shall be drained out of the machine.
• Handle the machine carefully. Never hold each protruded part on the machine while lifting. Machine door can not be used as the handle during the conveyance.
• This appliance is heavy. Transport with care.

- Please do not close the door with excessive forces. If it is found difficult to close the door, please check if the clothes are put in or distributed well.

• It is forbidden to wash carpets.

Operating the appliance!

• Before washing the clothes at first time, the product shall be operated in one round of the whole procedures without the clothes inside.
• Flammable and explosive or toxic solvents are forbidden. Gasoline and alcohol etc. Shall not be used as detergents. Please only select the detergents suitable for machine washing, especially for drum.

• Make sure that all pockets are emptied. Sharp and rigid items such as coin, brooch, nail, screw or stone etc. may cause serious damages to this machine.
- Please check whether the water inside the drum has been drained before opening its door. Please do not open the door if there is any water visible.
- Be careful of burning when the product drains hot washing water.
• Never refill the water by hand during washing.
• After the program is completed, Please wait for two minutes to open the door.

Packaging/Old appliance

This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the collection systems or contact the retailer where the product was purchased. They return and can take this product for environmental safe recycling.

■ Product Description

Water supply hose Detergent dispenser Top cover Control panel Power supply cord Drum Door Service filter Drain hose

Note!

- The product line chart is for reference only, please refer to real product as standard.

Accessories

Transport hole plug	Supply hose cold water	Supply hose hot water (optional)	Drain hose support (optional)	Owner's manual

■ Installation

Installation area

Warning!

• Stability is important to prevent the product from wandering!
• Make sure that the product should not stand on the power cord.

Before installing the machine, the location characterized as follows shall be selected:

1. Rigid, dry, and level surface
2. Avoid direct sunlight
3. Sufficient ventilation
   4.Room temperature is above 0°C
4. Keep far away from the heat resources such as coal or gas.

Unpacking the washing machine

Warning!

• Packaging material (e.g. Films, Styrofoam) can be dangerous for children.

• There is a risk of suffocation! Keep all packaging well away from children.

• Remove the cardboard box and styrofoam packing.

• Lift the washing machine and remove the base packing. Make sure the small triangle foam is removed with the bottom one together. If not, lay the unit down with side surface, then remove the small foam from the unit bottom manually.
• Remove the tape securing the power supply cord and drain hose.
• Remove the inlet hose from the drum.

Remove transport bolts

Warning!

• You must remove the transport bolts from the backside before using the product.
• You'll need the transport bolts again if you move the product, so make sure you keep them in a safe place.

Please take the following steps to remove the bolts:

1. Loosen 4 bolts with spanner and then remove them.
2. Stop the holes with transport hole plugs.
3. Keep the transport bolts properly for future use.

W≥20mm

Simple line drawing of a box with a diagonal X mark on the side, no text or symbols present.

Simple line drawing of a box with an upward arrow and a circular inset showing a distant structure (no text or symbols)

Illustration of a hand using a tool to adjust or install a device into a washing machine (no text or symbols present)

Levelling the washing machine

Warning!

- The lock nuts on all four feet must be screwed tightly against the housing.

1. Check if the legs are closely attached to the cabinet. If not, please turn them to their original positions tighten the nuts.
2. Loosen the lock nut turn the feet until it closely contacts with the floor.
3. Adjust the legs and lock them with a spanner, make sure the machine is steady.

Line drawing of a front-loading washing machine with buttons and wheels (no text or symbols)

1

Raise
2

Lower

3

Lock nut foot

4

Connect Water Supply Hose

Warning!

• To prevent leakage or water damage, follow the instructions in this chapter!
- Do not kink, crush, modify or sever water inlet hose.
- For the model equips hot valve, connect it to hot water tap with hot water supply hose. Energy consumption will decrease automatically for some program.

Connect the inlet pipe as indicated, There are two ways to connect the inlet pipe.

1. Connection between ordinary tap and inlet hose.

5mm clamp nut

Loosen clamp nut and four bolts

Diagram of a pipe fitting with a flanged base and coiled tube (no text or symbols)

Tighten clamp nut

slide bushing 3

Press slide bushing, insert inlet hose into connecting base

Diagram of a mechanical or fluidic device with a valve and directional arrow, no text or symbols present.

Connection finished

2.Connection between screw tap and inlet hose.

Diagram showing a faucet being inserted into a tap, with no text or symbols present

Tap with threads and inlet hose

slide bushing

Special tap for washing machine

Connect the other end of inlet pipe to the inlet valve at the backside of product and fasten the pipe tightly clockwise.

water Inlet valve water supply hose

Drain Hose

Warning!

• Do not kink or protract the drain hose.
• Position drain hose properly, otherwise damage might result of water leakage.

There are two ways to place the end of drain hose:

1. Put it into the water trough.

2. Connect it to the branch drain pipe of the trough.

Water trough

Max.100cm Min.60cm

Note!

- If the machine has drain hose support, please install it like the following.

Line drawing of a kitchen sink with faucet and chain handle (no text or symbols)

Trough Hose Retainer Max.100cm Min.60cm Bind Min.60cm Max.100cm

Warning!

• When installing drain hose, fix it properly with a rope.
• If drain hose is too long, do not force it into washing machine as it will cause abnormal noises.

■ Quick Start

① Caution!

• Before washing, please make sure it's installed properly.
• Before washing at first time, the washing machine shall be operated in one round of the whole procedures without clothes in as follows.

1. Before Washing

Note!

- Detergent need to be added in "case I" after selecting pre-washing for machines with this function.

2. Washing

Select Programme Select function or default
Start up

Note!

• If default is selected, step 2 can be skipped.
• 1. The function button line chart is for reference only, please refer to real product as standard.

3. After Washing

The door lock and the [Start / Pause] lights flash with the buzzer beeping or two small points flash on the digital screen.

■ Before Each Washing

• The working condition of the washer should be(0–40)°C. If used under 0°C, the inlet valve and draining system may be damaged. If the machine is placed under condition of 0°C or less, then it should be transferred to normal ambient temperature to ensure the water supply hose and drain hose are not frozen before use.
• Please check the labels and the explanation of using detergent before wash. Use non-foaming or less-foaming detergent suitable for machine washing properly.

Simple line drawing of a sweater with a tag and tie (no text or symbols)

Check the label

Diagram illustrating a garment pattern with labeled parts and directional arrows indicating movement or processing steps.

Take out the items out of the pockets

Line drawing of two fabric bags with bow and ribbon handles (no text or symbols)

Knot the long strips,zip or button

Simple line drawing of a bag with internal objects, no text or symbols present

Put small clothes into the pillow slip

Line drawing of a knitted sweater with pleated collar and shoulder strap (no text or symbols)

Turn easy-pilling and long-pile fabric inside out

Simple line drawing of a bag being folded into a basket (no text or symbols)

Separate clothes with different textures

Warning!

• When washing a single clothes, it may easily cause great eccentricity and give alarm due to great unbalance. Therefore it is suggested to add one or two more clothes to be washed together so that draining can be done smoothly.
• Don't washing the clothes touching with kerosene, gasoline, alcohol and other flammable materials.

■ Detergent Dispenser

I Prewash detergent

II Main wash detergent

Softener

II I

Pull out the dispenser

① Caution!

• Detergent only need to be added in "case I" after selecting pre-washing for machines with this function.

Programme	I	II		Programme	I	II
Cotton 30 °C	○	●	○	Delicate 30 °C		●	○
Cotton 40 °C	○	●	○	Delicate		●	○
Cotton 60 °C	○	●	○	Ends in 9H		●	○
Cotton 90 °C	○	●	○	Ends in 6H		●	○
Synthetic	○	●	○	Ends in 3H		●	○
Synthetic 40 °C	○	●	○	Quick Wash 45'		●	○
Drum Clean				Quick Wash 30'		●	○
Cold Wash	○	●	○	Quick Wash 15'		●	○
Cold Wash 20 °C	○	●	○	ECO 40-60		●	○
Spin Only				Cotton Intensive 40 °C		●	○
Drain Only				Cotton Intensive 60 °C		●	○
Rinse&Spin			○

● Means must ○ Means optional

Note!

• As for the agglomerated or ropy detergent or additive, before they are poured into the detergent box, it is suggested to use some water for dilution to prevent the inlet of detergent box from being blocked and overflowing while filling water.
• Please choose suitable type of detergent for the various washing temperature to get the best washing performance with less water and energy consumption.

■ Control Panel

Quick Wash 15° OFF Synthetic 30° 40°C 45° COLD Wash Ends in 3H Mix 40°C 6H COLD Wash20°C Cotton30°C 9H 40°C Delicate 60°C 30°C 90°C ECO 40-60 Rinse&Spin Drain Only Cotton Intensive40°C Spin Only Drum Clean Cotton Intensive60°C Prewash Extra Rinse No Spin Pause Start Press 3 sec. Press 3 sec. 4 3 2 1

Note!

• The chart is for reference only, Please refer to real product as standard.

1 Off

Product is switched off.

3 Option

This allows you to select an additional function and will light when selected.

2 Start/Pause

Press the button to start or pause the washing cycle.

4 Programmes

Available according to the laundry type.

Note!

- When the program is finished, the Pause/Start and Door Lock lights flash.

Option

Prewash: The Prewash function can get an extra wash before main wash, it is suitable for washing the dust rises to surface of the clothes; You need to put detergent into the Case (I) when select it.

Extra Rinse: The laundry will undergo extra rinse once after you select it.

No Spin: It will not spin if you choose this function.

Programme	Option		Programme	Option
	Prewash	Extra Rinse		Prewash	Extra Rinse
Cotton 30 °C	○	○	Ends in 9H
Cotton 40 °C	○	○	Ends in 6H
Cotton 60 °C	○	○	Ends in 3H
Cotton 90 °C	○	○	Quick Wash 45'
Synthetic	○	○	Quick Wash 30'
Synthetic 40 °C	○	○	Quick Wash 15'
Drum Clean			Spin Only
Cotton Intensive 40°C			Cold Wash	○	○
Cotton Intensive 60°C			Cold Wash 20 °C	○	○
Drain Only			ECO 40-60
Rinse&Spin		○
Delicate 30 °C		○
Delicate		○

○ Means optional

■ Other Functions

Mute the buzzer

Choose the Programme Press the [Prewash]button for 3sec.the buzzer is mute.

To act the buzzer function, press the button again for 3 seconds. The setting will be kept until the next reset.

① Caution!

• After Muting the buzzer function, the sounds will not be activated any more.

Child Lock

To avoid mis operation by children.

Choose the Programme

Start

Press [Extra Rinse] and [No Spin] 3 sec. till buzzer beep.

① Caution!

• Only press and hold the two button can release "Child Lock", even power off, switch off and program end, the "Child Lock" will lock all buttons except power button and "Child Lock" button.
• Please release "Child Lock" before selecting program and starting washing.

Temp.

The temperature is: Cold, 20°C, 30°C, 40°C, 60°C, 90°C

Programmes

Programmes are available according to the laundry type.

Programmes
Synthetic	Wash synthetic articles, for example: shirts, coats, blending. While washing the knitting textiles, detergent quantity shall be reduced due to its loose string construction and easily forming bubbles.
Delicate	For delicate, washable textiles, e.g. made of silk, satin, synthetic fibres or blended fabrics.
Drum Clean	It applies 90 °C high temperature sterilization to make the clothes washing more green. When this procedure is performed, the clothes or other washing cannot be added. When proper amount of chlorine bleaching agent is put in, the barrel cleaning effect will be better. The customer can use this programme regularly according to the need.
Spin Only	Extra spin with selectable spin speed.
Rinse&Spin	Extra rinse with spin.
Drain Only	Drain off the water.
Quick Wash15'	It is suitable for washing few and not very dirty clothes quickly.
Cotton Intensive	To increase the washing effects, washing time is increased.
ECO 40-60	Default 40°C, not selectable, suitabale for laundry washing at about 40°C-60°C.
Cold Wash	Cold water to wash clothes.
Cotton	Hard-wearing textiles, heat-resistant textiles made of cotton or linen.
Ends in	The function can be set with this programme, the total time including washing time and delaying time is 3h, 6h or 9h.

■ Washing Programmes Table

Model:LV-590

Programme	Load(kg)	Temp.(°C)	Default Time	rpm
	5.0	Default	5.0
Synthetic	2.5	Cold	2:20	800
Synthetic 40°C	2.5	40	2:20	800
Cold Wash	5.0	Cold	1:00	800
Cold Wash 20°C	5.0	20	1:01	800
Cotton 30°C	5.0	30	2:40	800
Cotton 40°C	5.0	40	2:40	800
Cotton 60°C	5.0	60	2:45	800
Cotton 90°C	5.0	90	2:50	800
ECO 40-60	5.0	60	3:02	800
Cotton Intensive 40°C	5.0	40	3:58	800
Cotton Intensive 60°C	5.0	60	4:00	800
Drum Clean	-	90	1:18	400
Spin Only	5.0	-	0:12	800
Drain Only	-	-	0:01	0
Rinse&Spin	5.0	-	0:20	800
Delicate 30°C	2.5	30	0:50	600
Delicate	2.5	Cold	0:48	600
Ends in 9H	5.0	40	0:59	800
Ends in 6H	5.0	40	0:59	800
Ends in 3H	5.0	40	0:59	800
Quick Wash 45'	2.0	40	0:45	800
Quick Wash 30'	2.0	30	0:30	800
Quick Wash 15'	2.0	Cold	0:15	800

• The new EU energy efficiency class is E
Energy test program: ECO 40-60. Speed: the highest speed; Other as the default.
Half load for 5.0Kg machine:2.5Kg.
The old EU energy efficiency class is A+
Energy test program: Cotton Intensive 60°C/40°C. Speed: the highest speed; Other as the default.
Half load for 5.0Kg machine:2.5Kg.

Note!

- The parameters in this table are only for user's reference. The actual parameters may be different with the parameters in above mentioned table.

■ Washing Programmes Table

Model:LV-620

Programme	Load(kg)	Temp.(°C)	Default Time	rpm
	6.0	Default	6.0
Synthetic	3.0	Cold	2:20	1000
Synthetic 40°C	3.0	40	2:20	1000
Cold Wash	6.0	Cold	1:00	1000
Cold Wash 20°C	6.0	20	1:01	1000
Cotton 30°C	6.0	30	2:40	1000
Cotton 40°C	6.0	40	2:40	800
Cotton 60°C	6.0	60	2:45	800
Cotton 90°C	6.0	90	2:50	800
ECO 40-60	6.0	60	3:16	1000
Cotton Intensive 40°C	6.0	40	4:04	1000
Cotton Intensive 60°C	6.0	60	4:08	1000
Drum Clean	-	90	1:18	400
Spin Only	6.0	-	0:12	1000
Drain Only	-	-	0:01	0
Rinse&Spin	6.0	-	0:20	1000
Delicate 30°C	2.5	30	0:50	600
Delicate	2.5	Cold	0:48	600
Ends in 9H	6.0	40	0:59	1000
Ends in 6H	6.0	40	0:59	1000
Ends in 3H	6.0	40	0:59	1000
Quick Wash 45'	2.0	40	0:45	800
Quick Wash 30'	2.0	30	0:30	800
Quick Wash 15'	2.0	Cold	0:15	800

• The new EU energy efficiency class is E
Energy test program: ECO 40-60. Speed: the highest speed; Other as the default.
Half load for 6.0Kg machine:3.0Kg.
The old EU energy efficiency class is A+
Energy test program: Cotton Intensive 60°C/40°C. Speed: the highest speed; Other as the default.
Half load for 6.0Kg machine:3.0Kg.

Note!

- The parameters in this table are only for user's reference. The actual parameters may be different with the parameters in above mentioned table.

■ Washing Programmes Table

Model:LV-814

Programme	Load(kg)	Temp.(°C)	Default Time	rpm
	8.0	Default	8.0
Synthetic	4.0	Cold	2:20	1200
Synthetic 40°C	4.0	40	2:20	1200
Cold Wash	8.0	Cold	1:00	1200
Cold Wash 20°C	8.0	20	1:01	1200
Cotton 30°C	8.0	30	2:40	1400
Cotton 40°C	8.0	40	2:40	1400
Cotton 60°C	8.0	60	2:45	1400
Cotton 90°C	8.0	90	2:50	1400
ECO 40-60	8.0	60	3:29	1400
Cotton Intensive 40°C	8.0	40	3:49	1400
Cotton Intensive 60°C	8.0	60	3:52	1400
Drum Clean	-	90	1:18	400
Spin Only	8.0	-	0:12	1400
Drain Only	-	-	0:01	0
Rinse&Spin	8.0	-	0:20	1400
Delicate 30°C	2.5	30	0:50	600
Delicate	2.5	Cold	0:48	600
Ends in 9H	8.0	40	0:59	1400
Ends in 6H	8.0	40	0:59	1400
Ends in 3H	8.0	40	0:59	1400
Quick Wash 45'	2.0	40	0:45	800
Quick Wash 30'	2.0	30	0:30	800
Quick Wash 15'	2.0	Cold	0:15	800

• The new EU energy efficiency class is E
Energy test program: ECO 40-60. Speed: the highest speed; Other as the default.
Half load for 8.0Kg machine:4.0Kg.
The old EU energy efficiency class is A+++
Energy test program: Cotton Intensive 60°C/40°C. Speed: the highest speed; Other as the default.
Half load for 8.0Kg machine:4.0Kg.

Note!

- The parameters in this table are only for user's reference. The actual parameters may be different with the parameters in above mentioned table.

■ Cleaning And Care

Warning!

- Before your maintenance starts, please unplug the machine and close the tap.

Cleaning The Cabinet

Proper maintenance on the washing machine can extend its working life. The surface can be cleaned with diluted non-abrasive neutral detergents when necessary. If there is any water overflow, use the wet cloth to wipe it off immediately. No sharp items are allowed.

Line drawing of a hand washing a washing machine (no text or symbols)

Note!

- Formic acid and its diluted solvents or equivalent are forbidden, such as alcohol, solvents or chemical products, etc.

Cleaning The Drum

The rusts left inside the drum by the metal articles shall be removed immediately with chlorine-free detergents. Never use steel wool.

Note!

- Don't put laundry in the washing machine during the drum cleaning.

Cleaning The Door Seal And Glass

Wipe the glass and seal after each wash to remove lint and stains. If lint builds up it can cause leaks. Remove any coins, buttons and other objects from the seal after each wash.

Line drawing of a hand gripping a curved object (no text or symbols)

Cleaning The Inlet Filter

Note!

- Inlet filter must be cleaned if there is less water.

Washing the filter in the tap

1. Close the tap.
2. Remove the water supply hose from the tap.
   3.clean the filter.
3. Reconnect the water supply hose.

Washing the filter in washing machine:

1. Screw off the inlet pipe from the backside of the machine.
2. Pull out the filter with long nose pliers and reinstall it back after being washed.
3. Use the brush to clean the filter.
4. Reconnect the inlet pipe.

Diagram of a mechanical valve or pump assembly with rotating arrows indicating flow direction (no text or symbols)

Line drawing of a hand holding a microphone with a tool inserted (no text or symbols)

Illustration of a hand using a tool to adjust or install a component, with no visible text or symbols.

Simple line drawing of a tennis racket being inserted into a table (no text or symbols)

Note!

• If the brush is not clean, you can pull out the filter washed separately;
• Reconnect, turn on the tap.

Clean The Detergent Dispenser

1. Press down the arrow location on softener cover inside the dispenser drawer.
2. Lift the clip up and take out softener cover and wash all grooves with water.
   3.Restore the softener cover and push the drawer into position.

Technical line drawing of a mechanical component with internal channels and a labeled section (no text or symbols)

Pull out the dispenser drawer with press the A

Line drawing of a mechanical device with a lever and internal components (no text or symbols)

Clean the dispenser drawer under water

Line drawing of a hand using a tool to clean or store contents inside a container (no text or symbols)

Clean inside the recess with an old toothbrush

Technical line drawing of a mechanical component with internal compartments and a lever (no text or symbols)

Insert the dispenser drawer

Note!

- Do not use alcohol, solvents or chemical products to clean the machine.

Cleaning The Drain Pump Filter

⚠ Warning!

• Be careful of the hot water!
• Allow detergent solution to cool down.
• Unplug the machine to avoid electrical shock before washing.
• Drain pump filter can filter the yarns and small foreign matters from the washing.
• Clean the filter periodically to ensure the normal operation of washing machine.

Line drawing of a hand using a tool to lift a curved object, with arrows indicating direction (no text or symbols)

Open the Service filter

Hand holding a rotary knob with directional arrows, no text or symbols present

Open the filter by turning to the counter clockwise

3

Remove extraneous matter

Diagram of a mechanical component with rotational arrows indicating motion (no text or symbols)

Close the lower cover cap

Caution!

• Make sure that valve cap and emergency drain hose are reinstalled properly, cap plates should be inserted aligning to hole plates otherwise water may leak;
• Some machines don't have emergency drain hose, rotate lower cover cap directly to make water run into basin.
• When the appliance is in use and depending on the programme selected there can be hot water in the pump. Never remove the pump cover during a wash cycle, always wait until the appliance has finished the cycle, and is empty. When replacing the cover, ensure it is securely re-tightened.

■ Trouble Shooting

The start of the appliance does not work or it stops during operation.

First try to find a solution to the problem, If not, contact the service centre.

Description	Reason	Solution
Washing machine cannot start up	Door is not closed properly	Restart after the door is closedCheck if the clothes is stuck
Door can’t be opened	Washer's safety protection design is working	Disconnect the power, restart the product
Water leakage	The connection between inlet pipe or outlet hose is not tight	Check and fasten water pipesClean up outlet hose
Detergent residues in the box	Detergent is dampened or agglomerated	Clean and wipe the detergent box
Indicator or display does not light	Disconnect the power PC board or harness has connection problem	Check if the power is shut down and the power plug is connected correctly
Abnormal noise		Check if the fixing (bolts) have been removedCheck it’s installed on a solid and level floor

Description						Reason	Solution
	PauseStart	No Spin	Extra Rinse	Prewash
	Flash	Off	Off	Door is not closed properly			Restart after the door is closedCheck if the clothes is stuck
	Off	Flash	Off	Water injecting problem while washing			Check if the water pressure is too lowStraighten the water pipeCheck if the inlet valve filter is blocked
	Off	Flash	Off	Overtime water draining			Check if the drain hose is blocked
	Off	Flash	Off	Water overflow			Restart the washer
				Others			Please try again first, call up service line if there are still troubles

Note!

- After the check, activate the appliance. If the problem occurs again, contact the service.

■ Technical Specifications

Power Supply	220-240V~,50Hz
MAX.Current	10A
Standard Water Pressure	0.05MPa~1MPa

595mm 850mm D

Model	Washing Capacity	Dimension (W*D*Hmm)	Net Weight	Rated Power
LV-590	5.0kg	595*400*850	52kg	2050W
LV-620	6.0kg	595*400*850	52kg	2000W
LV-814	8.0kg	595*565*850	68kg	2000W

Product fiche concerning to Regulation (EU) No 1061/2010

Trade mark
Model identifier	LV-590
Rated capacity in kg of cotton laundry	5
Energy efficiency class on a scale from A+++ (most efficient) bis D (least efficient)	A+
Energy consumption 169 kWh per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load, and the consumption of the low-power modes. Actual energy consumption will depend on how the appliance is used.
Energy consumption of the standard 60°C cotton programme at full load	0.75kwh
Energy consumption of the standard 60°C cotton programme at partial load	0.73kwh
Energy consumption of the standard 40°C cotton programme at partial load	0.73kwh
Weighted power consumption of the off-mode	0.50W
Weighted power consumption of the left-on mode	1.00W
Water consumption 8360 litres per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load. Actual water consumption will depend on how the appliance is used.
spin-drying efficiency class B on a scale from G (least efficient) to A (most efficient)
maximum spin speed	800
Remaining moisture content	71%
'Intensive 60°C programme' and the 'Intensive 40°C programme' are the standard washing programmes to which the information in the label and the fiche relates, that these programmes are suitable to clean normally soiled cotton laundry and that they are the most efficient programmes in terms of combined energy and water consumption.
Programme time of the standard 60°C cotton programme at full load	270min
Programme time of the standard 60°C cotton programme at half load	265min
Programme time of the standard 40°C cotton programme at half load	265min
duration time of left-on mode	-
Airborne acoustical noise emissions during washing phase	64dB
Airborne acoustical noise emissions during spinning phase	79dB
'built-in' washing machine	no

Energy test program: Cotton Intensive 60/40°C. Speed: the highest speed; Other as the default.

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-590
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	5.0		Dimensions in cm	Height	85
				Width	60
				Depth	40
EEI_W (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1.04		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.685		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	41
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	40	Remaining moisture content (°) (%)	Rated capacity	68
	Half	31		Half	70
	Quarter	23		Quarter	79
Spin speed (°) (rpm)	Rated capacity	800	Spin-drying efficiency class (°)	D
	Half	800
	Quarter	800
Programme duration (°) (h:min)	Rated capacity	3:08	Type	free-standing
	Half	2:30
	Quarter	2:30
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Product fiche concerning to Regulation (EU) No 1061/2010

Trade mark
Model identifier	LV-620
Rated capacity in kg of cotton laundry	6
Energy efficiency class on a scale from A+++ (most efficient) bis D (least efficient)	A+
Energy consumption 196 kWh per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load, and the consumption of the low-power modes. Actual energy consumption will depend on how the appliance is used.
Energy consumption of the standard 60°C cotton programme at full load	0.93kwh
Energy consumption of the standard 60°C cotton programme at partial load	0.80kwh
Energy consumption of the standard 40°C cotton programme at partial load	0.83kwh
Weighted power consumption of the off-mode	0.50W
Weighted power consumption of the left-on mode	1.00W
Water consumption 9240 litres per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load. Actual water consumption will depend on how the appliance is used.
spin-drying efficiency class B on a scale from G (least efficient) to A (most efficient)
maximum spin speed	1000
Remaining moisture content	62%
'Intensive 60°C programme' and the 'Intensive 40°C programme' are the standard washing programmes to which the information in the label and the fiche relates, that these programmes are suitable to clean normally soiled cotton laundry and that they are the most efficient programmes in terms of combined energy and water consumption.
Programme time of the standard 60°C cotton programme at full load	260min
Programme time of the standard 60°C cotton programme at half load	260min
Programme time of the standard 40°C cotton programme at half load	245min
duration time of left-on mode	-
Airborne acoustical noise emissions during washing phase	64dB
Airborne acoustical noise emissions during spinning phase	79dB
'built-in' washing machine	no

Energy test program: Cotton Intensive 60/40°C. Speed: the highest speed; Other as the default.

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-620
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	6.0		Dimensions in cm	Height	85
				Width	60
				Depth	40
EEI_W (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1.04		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.737		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	43
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	41	Remaining moisture content (°) (%)	Rated capacity	62
	Half	33		Half	62
	Quarter	20		Quarter	62
Spin speed (°) (rpm)	Rated capacity	1000	Spin-drying efficiency class (°)	C
	Half	1000
	Quarter	1000
Programme duration (°) (h:min)	Rated capacity	3:18	Type	free-standing
	Half	2:36
	Quarter	2:36
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Product fiche concerning to Regulation (EU) No 1061/2010

Trade mark
Model identifier	LV-814
Rated capacity in kg of cotton laundry	8
Energy efficiency class on a scale from A+++ (most efficient) bis D (least efficient)	A+++
Energy consumption 196 kWh per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load, and the consumption of the low-power modes. Actual energy consumption will depend on how the appliance is used.
Energy consumption of the standard 60°C cotton programme at full load	0.90kwh
Energy consumption of the standard 60°C cotton programme at partial load	0.88kwh
Energy consumption of the standard 40°C cotton programme at partial load	0.79kwh
Weighted power consumption of the off-mode	0.50W
Weighted power consumption of the left-on mode	1.00W
Water consumption 11000 litres per year, based on 220 standard washing cycles for the standard cotton programmes at 60 °C and 40 °C at full and partial load. Actual water consumption will depend on how the appliance is used.
spin-drying efficiency class B on a scale from G (least efficient) to A (most efficient)
maximum spin speed	1400
Remaining moisture content	53%
'Intensive 60°C programme' and the 'Intensive 40°C programme' are the standard washing programmes to which the information in the label and the fiche relates, that these programmes are suitable to clean normally soiled cotton laundry and that they are the most efficient programmes in terms of combined energy and water consumption.
Programme time of the standard 60°C cotton programme at full load	245min
Programme time of the standard 60°C cotton programme at half load	240min
Programme time of the standard 40°C cotton programme at half load	230min
duration time of left-on mode	-
Airborne acoustical noise emissions during washing phase	62dB
Airborne acoustical noise emissions during spinning phase	79dB
'built-in' washing machine	no

Energy test program: Intensive 60/40°C. Speed: the highest speed; Other as the default.

Supplier's name or trade mark:
Supplier's address ( ^b ):
Model identifier: LV-814
General product parameters:

Parameter	Value		Parameter	Value
Rated capacity (°) (kg)	8.0		Dimensions in cm	Height	85
				Width	60
				Depth	57
EEI_w (°)	91.0		Energy efficiency class (°)	E
Washing efficiency index (°)	1.04		Rinsing effectiveness (g/kg) (°)	5.0
Energy consumption in kWh per cycle, based on the eco 40-60 programme. Actual energy consumption will depend on how the appliance is used.	0.827		Water consumption in litre per cycle, based on the eco 40-60 programme. Actual water consumption will depend on how the appliance is used and on the hardness of the water.	48
Maximum temperature inside the treated textile (°) (°C)	Rated capacity	38	Remaining moisture content (°) (%)	Rated capacity	53
	Half	33		Half	53
	Quarter	25		Quarter	53
Spin speed (°) (rpm)	Rated capacity	1400	Spin-drying efficiency class (°)	B
	Half	1400
	Quarter	1400
Programme duration (°) (h:min)	Rated capacity	3:38	Type	free-standing
	Half	2:48
	Quarter	2:48
Airborne acoustical noise emissions in the spinning phase (°) (dB(A) re 1 pW)	80		Airborne acoustical noise emission class (°) (spinning phase)	C
Off-mode (W)	0.50		Standby mode (W)	1.00
Delay start (W) (if applicable)	4.00		Networked standby (W) (ifapplicable)	N/A

Minimum duration of the guarantee offered by the supplier (b):

This product has been designed to release silver ions during the washing cycle

NO

Additional information:

Weblink to the supplier's website, where the information in point 9 of Annex II to Commission Regulation (EU) 2019/2023 (1) (b) is found:

(*) for the eco 40-60 programme.

(*) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.

(*) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.

Note!

• Programme setting for testing in accordance with applicable standard En60456.
• When using the test programmes, wash the specified load using the maximum spin speed.
• The actual parameters will depend on how the applicance is used, and maybe different with the parameters in above mentioned table.

PROCEDURE IN CASE OF FAILURE OF A MILECTRIC PRODUCT

Dear customers, to request technical assistance or repair of your MILECTRIC product, you have our website, operating 24 hours a day, 7 days a week:

https://milelectric.com/asistencia-tecnica/

Alternatively, if they wish, they can request technical assistance via email:

• Gama Blanca: [e-mail]
• Gama Marrón: [e-mail]

To streamline all procedures, the following information should always be indicated:

• Name and surname
- Telephone 1
- Phone 2
- Full address
- Postal Code
- Population
- Brand
- Product model
- Serial number
- Product failure

You can request technical assistance through the number 902 676 518 or 958 087 169, available only for white range products (except for free-standing microwaves).
