BRUKSANVISNING AKT 316 IX/SH WHIRLPOOL

Ladda ner den kompletta instruktionsmanualen på http://docs.whirlpool.eu eller ring telefonnumret som finns i garantihäftet.

Innan du använder apparaten ska du läsa dessa säkerhetsanvisningar. Förvara dem till hands för framtida bruk.

I dessa instruktioner och på själva apparaten ges viktiga säkerhetsföreskrifter som måste iakttas hela tiden. Tillverkaren frånsäger sig allt ansvar för underlåtenhet att följa dessa säkerhetsinstruktioner, för olämplig användning av apparaten eller vid felaktig inställning av kontrollerna.

⚠ Mycket små barn (0-3 år) ska hållas på avständ från apparaten. Små barn (3-8 år) ska hållas på avständ från apparaten förutom om de hålls under ständig tillsyn. Barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap får lov att använda produkten om de hålls under uppsikt eller om de har fått instruktioner om hur produkten ska användas på ett säkert sätt och förutsatt att de förstår vilka faror det innebär. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

⚠️ WARNING: Denna produkt och dess åtkomliga delar blir heta under användning. Var noga med att inte vidröra värmeelementen. Barn under 8 års ålder ska hållas på avständ förutom om de hålls under ständig tillsyn.

⚠️ VARNING: Om spishällens yta är sprucken ska apparaten inte användas - risk för elchock.

⚠️ WARNING: Risk för brand: Förvara inte föremål på värmezonerna.

⚠ FÖRSIKTIGHET: Tillagningen ska övervakas. Kortvarig tillagning ska övervakas hela tiden.

⚠️ VARNING: Tillagning på spishällen med fett och olja utan uppsyn kan vara farlig - risk för brand. Försök ALDRIG att släcka brand med vatten: Stäng istället av apparaten och täck över lågorna med t.ex. ett lock eller en brandfilt.

⚠ Använd inte spishällen som arbetsyta eller som underlägg. Håll kläder eller andra brännbara material borta från apparaten tills alla komponenter har svalnat helt - risk för brand.

TILLÄTEN ANVÄNDNING

⚠ FÖRSIKTIGHET: Apparaten är inte avsedd att drivasmedhjälpavenexternomkopplingsanordning, såsom en timer, eller ett separat fjärrstyrt system.

⚠ Den här apparaten är avsedd för hushållsbruk och liknande typ av användning, som t.ex: I personalrum i butiker, kontor och andra arbetsplatser På lantgårdsboende Av kunder på hotell, motell och andra inkvarteringsanläggningar.

⚠ Ingen annan användning är tillåten (t.ex. för att värma rummet).

⚠ Denna apparat är inte avsedd för professionellt bruk. Använd inte apparaten utomhus.

INSTALLATION

⚠ För att hantera och installera apparaten krävs minst två personer - risk för skada. Använd skyddshandskar vid uppackning och installation - risk för skärskada.

⚠️ Installation, inklusive vattentillförsel förekommande fall), elektriska anslutningar och reparationer ska utföras av behörig tekniker. Reparera och byt inte ut delar på produkten om detta inte direkt anges i bruksanvisningen. Håll barn på avständ från installationsplatsen. När apparaten har packats upp, kontrollera att den inte har skadats under transporten. Kontakta din återförsäljare eller närmaste kundservice om du upptäcker något problem. Efter installationen ska förpackningsmaterialet (delar av plast, frigolit osv.) förvaras utom räckhåll för barn - risk för kvävning. Apparaten ska kopplas bort från strömförsörjningen innan någon installationsåtgärd utförs - risk för elchock. Under installation, se till att apparaten inte skadar nätkabeln - risk för brand eller elchock. Aktivera apparaten endast när installationen har slutförts.

⚠️ Utför alla skåputskärningar innan apparaten monteras och ta bort alla träflis och sågspån.

⚠ Om apparaten inte monteras över en ugn är det nödvändigt att placera en skiljepanel (medföljer inte) i utrymmet under apparaten.

ELEKTRISKA VARNINGAR

⚠ Det måste alltid kunna gå att koppla bort apparaten från elnätet, antingen genom att ta ut stickproppen från eluttaget, om åtkomligt, eller med hjälp av en flerpolig strömbrytare som installeras föreeluttagetenligtkabeldragningsbestämmelserna. Dessutom ska apparaten jordas i enlighet med nationella elstandarder.

⚠️ Använd inte förlängningskablar, grenuttag eller adaptrar. När installationen är klarska inte användaren kunna få åtkomst till de elektriska komponenterna. Använd inte apparaten om du är våt eller barfota. Använd inte denna apparat om nätkabeln eller stickkontakten är skadad, om den inte fungerar som den ska eller om den har skadats eller fallit ned på golvet.

⚠ Om nätkabeln är skadad ska den bytas ut mot en identisk av tillverkaren, tillverkarens servicesagent eller liknande kvalificerad tekniker för att undvika fara - risk för elchock.

RENGÖRING OCH UNDERHÅLL

⚠️ WARNING: Försäkra dig om att apparaten är avstängd och bortkopplad från strömförsörjningen innan någon form av underhållsåtgård påbörjas. Använd aldrig ångtvätt - risk för elchock.

⚠ Använd inte slipande eller frätande produkter, klorbaserade rengöringsmedel eller stålull.

BORTSKAFFANDE AV FÖRPACKNINGSMATERIAL

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen

Förpackningsmaterialets olika delar ska därför bortskaffas på ett ansvarsfullt sätt och i enlighet med den lokala lagstiftningen om avfallshantering.

KASSERING AV GAMLA HUSHÅLLSAPPARATER

Denna apparat är tillverkad av material som kan återanvändas eller återvinnas. Kassera den enligt lokala bestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av elektriska hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där apparaten inhandlades. Denna apparat är märkt i enlighet med direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa att denna produkt bortskaffas på ett korrekt sätt hjälper du till att förhindra negativa konsekvenser på miljön och människors hälsa.

Symbolen på produkten eller i medföljande dokument anger att denna produkt inte får kasseras som hushållsavfall, utan ska lämnas in till en miljöstation för återvinning av elektrisk och elektronisk utrustning.

MILJÖRÅD

Utnyttja värmeplattans restvärme genom att stänga av den några minuter innan tillagningen är klar.

Kastrullens eller stekpannans botten ska täcka plattan helt. Ett kärl som är mindre än värmeplattan kommer att slösa energi.

Täck över dina kastruller och stekpannor med lock under tillagningen och använd så lite vatten som möjligt. Vid tillagning utan lock ökar energiförbrukningen.

Använd endast flatbottnade kastruller och stekpannor.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Denna apparat uppfyller kraven i den europeiska ekodesignförordningen nr 66/2014 i enlighet med europastandard EN 60350-2.

INSTALLATION

• Spishällen måste fästas i en bänkskiva, som är mellan 20 mm och 50 mm djup.
• Det får inte finnas någonting mellan spishällen och ugnen (tvärsnitt, fästen, etc.).
• Avständet mellan undersidan av glaskeramikhällen och skåpet eller avskiljningspanelen måste vara åtminstone 20 mm.
• Om spishällen ska installeras bredvid ett högskåp, lämna då ett avständ på åtminstone 100 mm från kanten av spishällen till högskåpet.

- För inbyggda dimensioner och installation, se bilden i denna paragraf.

- Du måste iaktta ett minimiavständ mellan spishällen och spisfläkten ovanför den. Se spisfläktens bruksanvisning för mer information.

- Fäst den bifogade packningen på spishällen (om den inte redan blivit fäst) efter att du rengjort dess yta.

- Installera inte spishällen nära en diskmaskin eller en tvättmaskin, så att de elektriska kretsarna inte kommer i kontakt med ånga eller fukt, vilket kan skada dem.

- Om en ugn är installerad under spishällen, säkerställ att den är utrustad med ett kylningssystem. Om temperaturen hos spishällens elektriska kretsar överskrider den maximala temperaturen kommer den att slås av automatiskt. I detta fall, vänta i ett par minuter tills den interna temperaturen hos de elektriska kretsarna när en tolerabel nivå, vid vilken det är möjligt att slå på spishällen igen.

min. 20 mm

SPISHÄLLENS PLACERING

Viktigt: Ta bort skyddsfolien innan du sätter spishällen på plats.

Försäkra dig om att öppningen i bänkskivan där spishällen skall placeras har de mått som framgår av mättritningen och att inga mättgränser överskrids. Använd inte väld när du sätter in spishällen i bänkskivan. Det kan leda till att det blir sprickor i glaskeramikhällen (och det är inte säkert att skadorna visar sig omedelbart)!

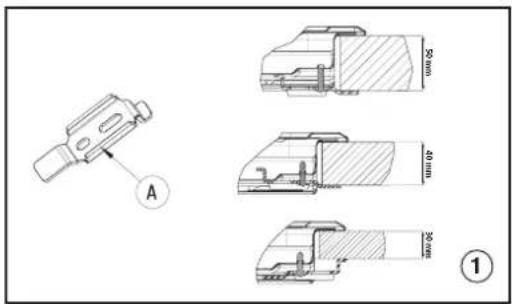

Om bänkskivan är av trä används de medföljande fjäderklämmorna och skruvarna. Fäst fjädrarna (A) (fig. 1) med de medföljande skruvarna, beakta de angivna avständen. Se till att specificerade avständ respekteras. Passa i hällen i bänkskivan.

A 80 mm 80 mm 100 mm ①

DIMENSIONER OCH DISTANSER SOM SKA IAKTTAS

650 mm 100 mm 450 mm

288 X 510 mm 288 mm 510 mm 50 mm 490+0/2 mm 70 mm 270-0/2 mm R - 8 mm

ELEKTRISK ANSLUTNING

Alla elektriska anslutningar måste göras innan spishällen ansluts till elnätet.

Installationen ska utföras av en behörig fackman som har kännedom om gällande säkerhets- och installationsbestämmelser. Det är särskilt viktigt att installationen utförs i enlighet med ditt lokala elbolags bestämmelser.

Kontrollera att spänningen som anges på typskylten på undersidan av apparaten är samma som nätspänningen.

Enligt lag är det obligatoriskt att jorda apparaten: använd endast ledare (inkluderat jordledare) med passande dimensioner.

ANSLUTNING TILL KOPPLINGSPLINT

Använd en H05RR-F-kabel för den elektriska anslutningen enligt tabellen nedan.

MATNINGSSPÄNNING	LEDAREANTAL x STORLEK
220-240V ~ + [IMAGE]	3 x 1,5 mm ^2

Apparaten måste vara kopplad till elnätet genom en allpolig säkerhetsbrytare med ett kontaktavständ på minst 3 mm.

OBS: elsladden måste vara tillräckligt lång för spishällen ska kunna avlägsnas från bänkskivan och måste vara placerad på så sätt att skador eller överhettning orsakad av kontakt med spishällens undersida undviks.

NOTERA: Den gula/gröna jordledningen ska anslutas till kontakten med symbolen ⏚ och ska vara längre än de övriga ledningarna.

• Skala av cirka 70 mm av sladdens isolering.
• Skala sedan av cirka 10 mm av ledningarnas isolering.
• Öppna kopplingsdosan genom att trycka in sidoflikarna med hjälp av ett verktyg.
• För in nätkabeln i kabelklämman och anslut ledningarna till kopplingsdosan.
  • Stäng locket på kopplingsdosan.
  • Installera spishällen ovanifrån när elanslutningen är klar och haka fast den i fixeringsfjädrarna enligt fig. 1.

BESKRIVNING AV PRODUKTEN

3 2 1 7 465

1. Induktions kokzon ∅ 145
2. Induktions kokzon ∅ 180
3. Restvärme indikator
4. Kontrollvred till den bakre kokzonen
5. Kontrollvred till den främre kokzonen
6. Väljare för tillagningstid
7. PÅ/AV indikering

FÖRSTA ANVÄNDNING AV PRODUKTEN

Innan användning:

• ta bort etiketterna som sitter ovanpå spishällen,
• ta bort pappskydden och skyddsfilmen i plast;

- kontrollera också att spishällen inte har skadats under transporten. Om du inte är säker bör du vända dig till Kundtjänst.

DAGLIG ANVÄNDNING

SLÅ PÅ/STÄNGA AV SPISHÄLLEN

För att sätta på spishällen vrider du vredet (vreden) medsols till önskad effekt.

För att stänga av hällen vrider du tillbaka vredet (vreden) till läge "0".

VÄLJARE FÖR TILLAGNINGSTID

Väljarenkan användas för att ställa in en tillagningstid mellan 1 och 120 minuter. För att ställa in tillagningstiden, efter att du har aktiverat en eller båda kokzonerna, vrid medurs på ratten och vrid den sedan tillbaka i motsatt riktning till den önskade tillagningstiden.

Då induktionshällen när slutet på den inställda timertiden stängs den av och väljaren står åter på ● För

att använda induktionshällen utan att ställa in en tillagningstid, kontrollera att programväljaren är på 📋

VIKTIGT: Då väljaren är på ● kommer induktionshällen inte att sättas på. Ställ in väljaren på 📋 eller ställ in en tillagningstid för att sätta på induktionshällen.

RESTVÄRMEINDIKATOR

Hällen har 2 indikeringar som visar när kokzonen är varm. Dessa indikeringar tänds när kokzonen uppnått en hög temperatur. Dessa indikeringar lyser även när kokzonen är avslagen och de slocknar först när kokzonens temperatur är ofarlig.

VIKTIGT: För att undvika permanenta skador på spishällen:

• använd inte kok- och stekkärl med ojämna bottnar;
• använd inte kok- och stekkärl med emaljerade bottnar;
• placera inte varma kok- och stekkärl på kontrollpanelen.

TILLAGNINGSTABELL

VRED(1–12)	TABELL FÖR ANVÄNDNING AV KOKZONERNA
1 – 2	Smälta smör, choklad, osv.
2 – 3 – 4 Hålla mat varm och värma upp små mängder vätska.
4 – 5 – 6 Uppvärmning av större kvantiteter, tillagning av vaniljsås och såser.
6 – 7	Lätt sjudning, till exempel: Kokta grönsaker, spagetti, soppor, långkok av biff, stuvningar.
7 – 8	Framför allt stekt mat, kotlett, biffar, kokning utan lock, till exempel: Risotto.
8 – 9 – 10 Bryna kött, steka potatis, steka fisk och koka upp stora mängder vatten.
11 – 12	Knapersteka biffar, osv.

UNDERHÅLL OCH RENGÖRING

⚠️ Koppla bort apparaten från elnätet.

• Använd inte ångrengöringsutrustning
- Undvik att använda repande skursvampar eller stålull eftersom de kan förstöra glaset.
- Rengör hällen efter varje användning (när den har svalnat) för att ta bort matrester och fläckar.
- Socker och mat med högt sockerinnehåll kan skada spishällen och ska torkas bort omedelbart.

• Salt, socker och sand kan repa glasytan.
• Användenmjuktrasa, hushållspapperellersärskildarengöringsprodukter för denna typ av spishäll (följ tillverkarens anvisningar).
• Om vätska spills ut på kokzonen kan kastrullerna börja röra sig eller vibrera.
  • Torka av spishällen noga efter rengöring

FELSÖKNING

Om spishällen inte vill fungera korrekt, referera till Felsökningsguide för att fastställa problemet före du ringer till Kundtjänsten.

• Läs och följ instruktioner, som ges i sektionen "Daglig användning".
• Kontrollera att strömförsörjningen fungerar korrekt.

• Stäng av spishällen och sätt på den igen för att undersöka om problemet har löst sig.

• Kontrollera att ratten inte står i läge "0". Ställ strömbrytaren i läge "Av" ett par minuter och ställ sedan tillbaka den i läge "På".

• Det går inte att stänga av spishällen: dra omedelbart ut stickkontakten ur eluttaget för att stänga av spishällen.

Om felet kvarstår efter dessa kontroller bör du kontakta närmaste Kundtjänst.

KUNDTJÄNST

För en bättre kundservice, registrera din apparat på www.whirlpool.eu/register.

INNAN DU RINGER KUNDTJÄNST:

1. Försök att lösa problemet på egen hand med hjälp av anvisningarna i FELSÖKNING.
2. Stäng av apparaten och slå på den igen för att se om felet kvarstår.

OM PROBLEMET KVARSTÅR EFTER OVAN NÄMNDA KONTROLLER, KONTAKTA NÄRMASTE KUNDTJÄNST.

För teknisk service, ring numret som står i garantihäftet eller följ anvisningarna på webbplatsen www.whirlpool.eu.

När du kontaktar kundservice ska du alltid uppge:

• En kort beskrivning av felet.
• Typ av apparat och exakt modell;

Image 355 Vcc 201 CE 01 2021/10/2024 2021/10/2025

- Servicenumret (numret efter ordet Service på typskylten). Servicenumret anges även i garantihäftet;

• din fullständiga adress
• ditt telefonnummer.

Vänd dig alltid till en auktoriserad serviceverkstad om det blir nödvändigt med reparation (som garanti för att originalreservdelar används och att reparationen utförs på korrekt sätt).
