BRUKSANVISNING 112D AEG

Mottagning och uppackning 2

Allmänt 3

Användning som utblåsningfläkt 3

Användning som cirkulationsfläkt.... 4

Elanslutning....5

Säkerhetsanvisningar för eketrikern 5

Tekniska data 6

Installation 7

Säkerhetsanvisningar för snickaren 7

Mått 8

Montering på överskåp 9

Montering på väggen 9

Bruksanvisning 10

Säkerhetsanvisningar för användaren 10

Skötsel 11

Oppna gallret 11

Fettfilter 11

Kolfilter 12

Byte av glödlampa 12

Rengöring 13

Extra tillbehör 13

Service 13

För att få största möjliga nytta och glädje av den nya spisfläkten bör du noga läsa igenom bruksanvisningen. Spara den för att komplettera dina kunskaper och för en framtida ägare av fläkten.

Tillverkare: Elica, Italien

Huvudförsäljare i Sverige: AEG Hem & Hushåll AB

Albygatan 114

171 54 Solna

Tel. 08 / 29 00 80

Mottagning och uppackning

Övertyga dig om att din nya köksprodukt är oskadad. Om någon skada uppstått under transporten eller om misstanke om skada föreligger, skall uppackningen omedelbart avbrytas och anmälan ske omgående och senast 15 dagar efter mottagandet till Distrilux International, Stockholm, Tel. 08 - 738 66 50 eller fax 08 - 695 03 60.

Säljaren ansvarar ej för transportskador.

OKO SYSTEM MADE IN GERMANY AEG Den som tär

Tryck på miljövänligt papper -

Den som tänker ekologiskt, handlar också ekologiskt...

Allmännt

Fläkten levereras som utblåsningsfläkt men kan med insats av aktivkolfilter (extra tillbehör) förvandlas till cirkulationsfläkt.

Fläkten är utrustad med 2 utblåsningsöppningar, en upptill A, och en baktill B.

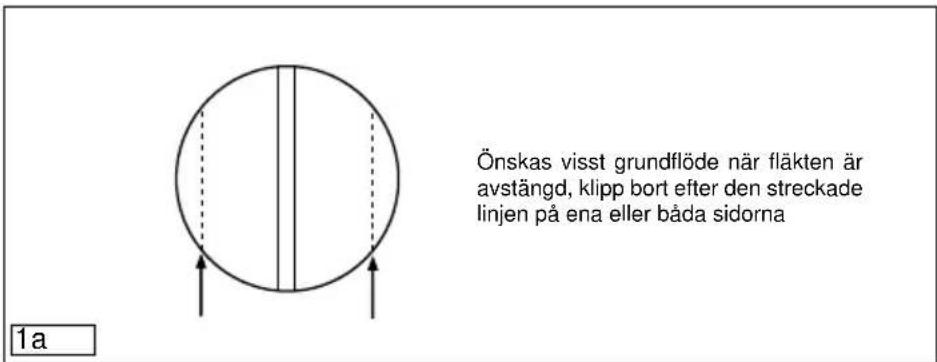

Önskas visst grundflöde när fläkten är avstängd, klipp bort efter den streckade linjen på ena eller båda sidorna 1a

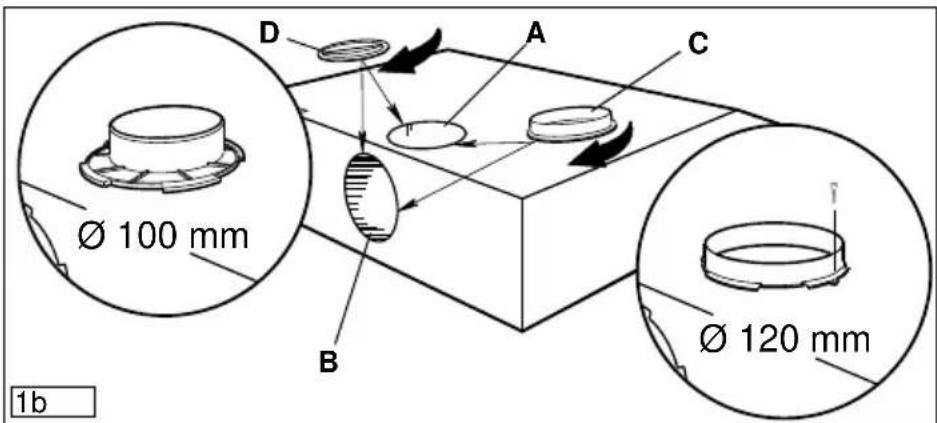

Montera bajonett-anslutningen "C", ∅=100 eller 120 mm, i den valda utgången. När utgång A väljs (normalt) fixeras anslutningen med den bipackade skruven i bild 1b. Sätt det medföljande täcklocket D i den icke använda öppningen.

Ø 100 mm Ø 120 mm 1b

En adapter för övergång från ∅ =120 mm till andra dimensioner finns som extra tillbehör.

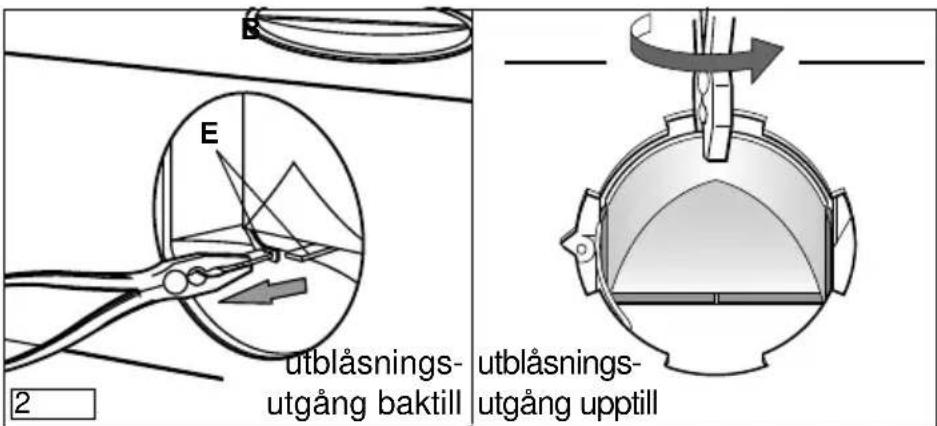

Viktigt! Om den bakre öppningen skall användas, dra med en tång i flikarna "E" - bild 2.

E 2 utblåsnings- utgång baktill utblåsnings- utgång upptill

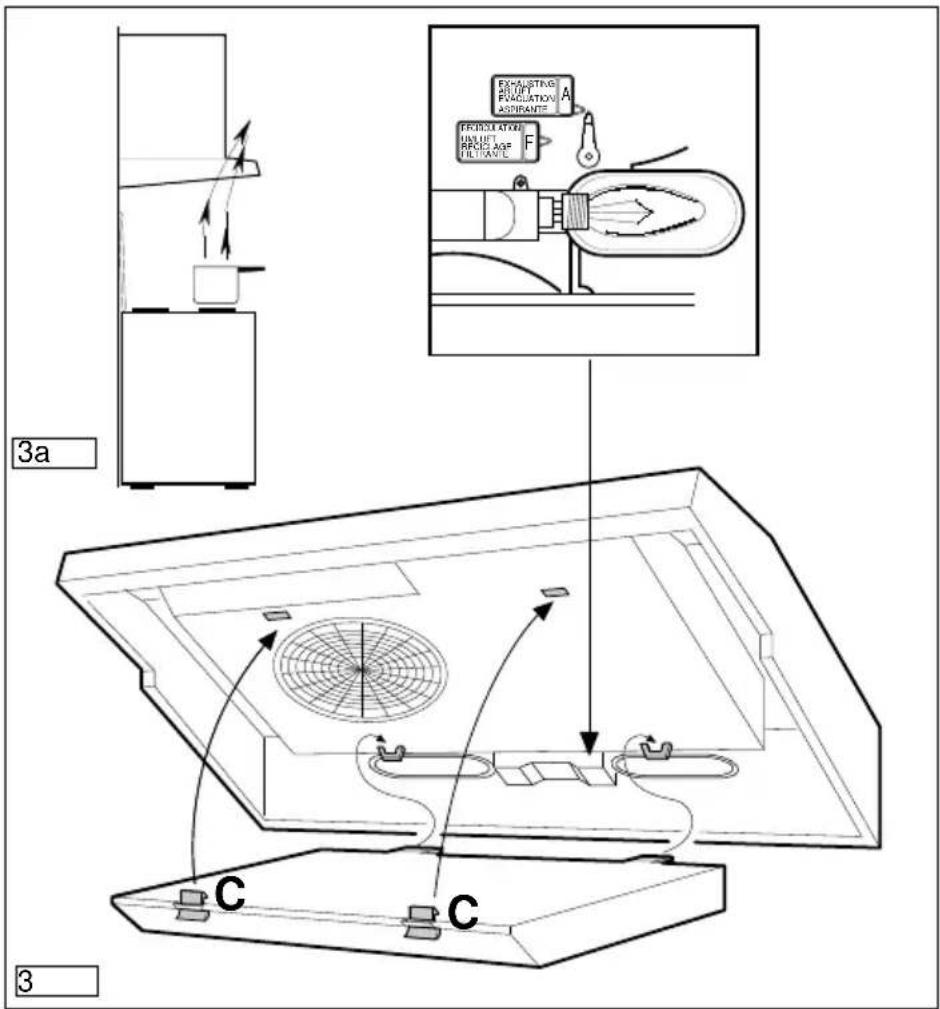

Ställ hävarmen F i läge A - bild 3.

Användning som utblåsningsfläkt

Användning som cirkulationsfläkt

Luften filtreras genom ett kolfilter och leds tillbaka till köket genom frontgallret (bild 3a).

Ställ hävarmen F i läge F - bild 3.

För recirkulation behövs AEGs original aktivkolfilter KFS (se under extra tillbehör).

Elanslutning

Kontrollera om nätspänning på platsen stämmer överens med den på apparaten angivna (se typskylt):

Fläkten ansluts till jordat vägguttag för 230 V.

Montering av stickkontakten direkt över fläkten eller över ett kökskåp som är placerad över fläkten har två fördelar:

1. Stickkontakten är ej synlig.
2. Vid behov kan fläkten göras strömlös genom att dra ut stickkontakten.

Säkerhet- sanvisningar för elektrikern

Tekniska data

Mått: (i mm): 112 D 1127 D

Höjd 130 130

Bredd 599 699

Djup 493 493

Vikt:

Netto: 6,9 kg 7,5 kg

Brutto: 8,1 kg 8,8 kg

Nätsladdens längd: 105 cm

Totaleffekt: 205 W

Fläktmotor: 1 x 125 W

Belysning 2 x 40 W

Luftflöde (steg) fläktsteg enl. DIN 44 971

Steg: 1 2 3

Utblåsning: 120 m ^3 /h 152 m ^3 /h 210 m ^3 /h

Cirkulation: 107 m³/h 129 m ³/h 150 m ³/h

Utblåsningsanslutning 100/120 mm ∅

Installation

Vid montering av spisfläkten gäller följande minsta tillåtna avständ från spisplattornas övre kant till fläktens nedre kant:

Elspis 500 mm

Fläkten måste placeras minst 50 cm över elektrisk spis. Får ej användas över gas- fotogen- eller vedspis.

Anslutning till ventilationskanal sker endast med vår trumsats 949 48 093 och skall utföras i enlighet med Boverkets föreskrifter.

Utblåsningsluften får inte ledas i rökkanal, som används för avledning av rökgaser från bruksföremål, som matas med annan energi än elenergi.

Om fläkten används i samma utrymme som elstad (gas-, kolvedeldad el. dyl) måste man vara försiktig, så att inte fläkten tar den luft, som behövs för förbränningen. Det är alltså nödvändigt att ordna tillräcklig lufttillförsel genom lämplig tilluftsventil eller liknande.

I tveksamma fall kontakta skortensfejarmästaren eller den lokala byggnadsnämnden.

Säkerhet- sanvisningar för kökssnickaren

I utrymmen utan elstäder gäller regeln att tilluftsöppningen skall vara lika stor som utblåsningsöppningen. Större öppning kan försämra verkningsgraden.

Om fläkten används som cirkulationsfläkt med kolfilter bortfaller ovanstående krav. Om spisfläkten används som utblåsningsfläkt fungerar den endast optimalt under följande villkor:

— Utblåsningskanalerna måste vara korta och raka
— Använd så få rörkrökar som möjligt
— Kanalerna för inte dras i spetsiga vinklar utan i mjuka krökar
— Kanalernas diameter skall vara så stor som möjligt (minst 120 mm)

Tar man inte hänsyn till dessa grundläggande villkor får man räkna med drastiska effektförluster och ökat fläktbuller.

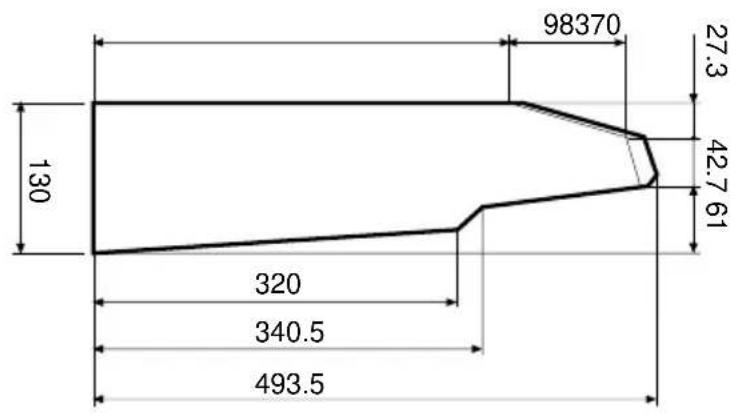

Mått

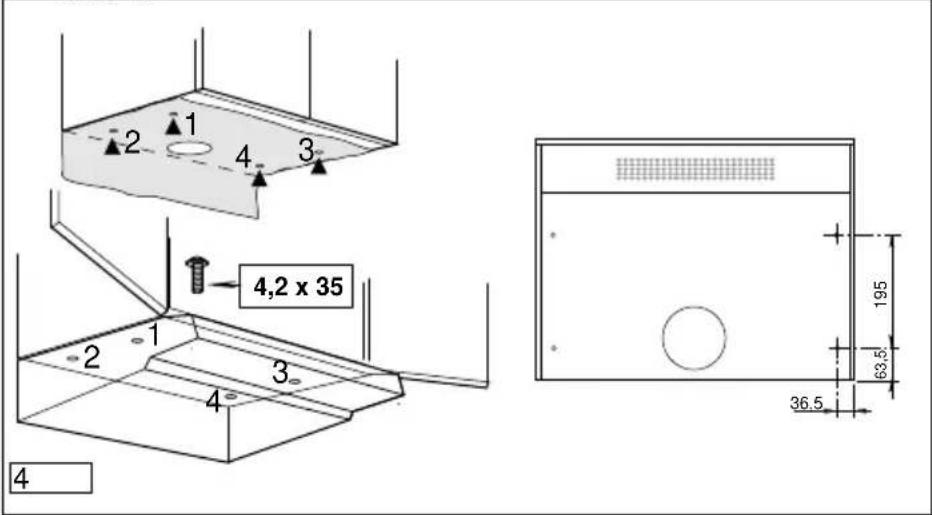

1. Borra hål på överskåpets undersida med hjälp av schablonen.
2. Sätt i de 4 medlevererade skruvarna inifrån i överskåpets bottenplatta och skruva fast dem i befintliga hål på fläkten - bild 4.

1 2 3 4,2 x 35 195 63.5 36.5 4

1. Fäst schablonen på väggen.
2. Borra 3 st hål 8 mm i väggen, 2 st hål vid markeringen 1. och 1 st hål valfritt vid markeringen L.
3. Sätt in 3 st pluggar på ∅ 8 mm.
4. Sätt 2 st skruvar 5 x 45 i markering I och skruva inte helt fast dem.
5. Häng fläkten på upphängningsanordningen I och dra åt skruvarna.
6. Montera den tredje skruven 5 x 45 på fläktens innersida i öppningen L och dra åt - bild 5.

5

Montering av överskåp

Fastsättning på väggen.

Bruksanvisning

Fläkten är utrustad med en motor med effektreglering.

Vi rekommenderar att sätta på fläkten några minuter innan matlagning och låta den stå på ca 15 minuter efteråt så att allt matos är uppsuget.

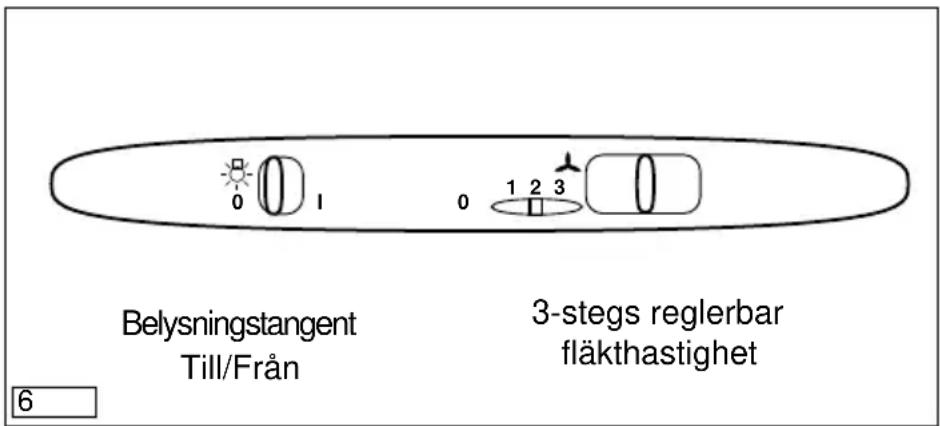

På fläktens framsida befinnner sig tangenterna för:

Belysning 🌐 Med denna tangent sätter man på fläktens belysning. Motor Med denna tangent sätter man på resp stänger av fläkten samt väljer mellan tre fläkthastigheter.

Belysningstangent Till/Från 3-stegs reglerbar fläkthastighet 6

Säkerhet- sanvisningar för användaren

Var noga med att det alltid står något på spisens kokplattor, när de är på, så att inte fläkten skadas av för stark värmeutveckling. Undvik absolut öppen låga utan kastrull eller dyl. vid fotogen-, gas- och vedeldade spisar.

Dessutom får du aldrig lämna frityrkokaren utan uppsikt när du friterar på en spis/häll.

Oljan i frityrkokaren kan ta eld om den överhettas.

Använd inte smutsig olja. Denna kan självantändas lättare.

Observera risken för eldsvåda vid överhettning.

Flambering under köksfläkten är inte tillåten.

Vid alla arbeten på köksfläkten, även vid lampbyte, skall fläkten kopplas från elnätet (dra ut stickproppen, ta ur säkringarna ur fattningen alt. koppla ur automat-säkringarna).

Håll alltid tiderna för byte av filter och för rengöring. I annat fall föreligger brandrisk pga fettavlagringar.

Skötsel

OBS! Koppla ifrån spänningen till fläkten innan du gör underhållsarbeten på den.

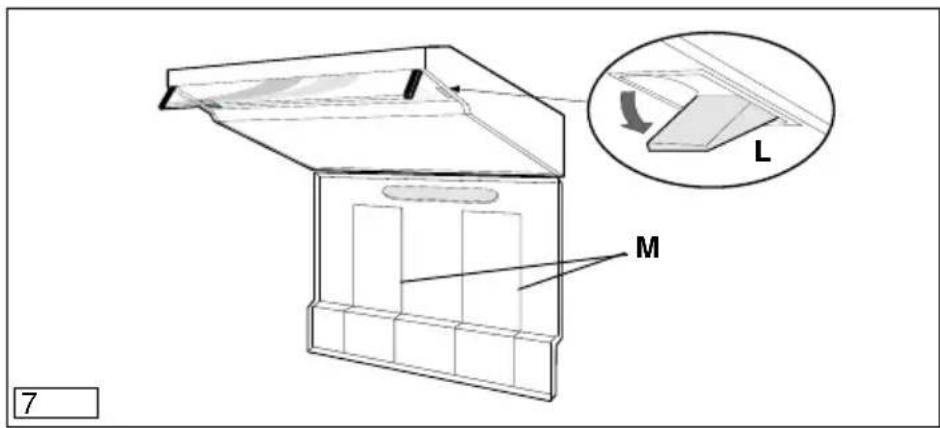

— Öppna regel L och vrid gallret uppåt - bild 7.
— För borttagning dra gallret från högersida framåt och haka ur det.

M L 7

Fettfiltret har till uppgift att fånga upp fettpartiklar som uppkommer under matlagningen och skall alltid användas såväl vid utblåsning som cirkulation.

Metalfilterkassetten skall blötläggas ungefär 1 timme i varmt vatten med fettlösligt rengöringsmedel. Duschas sedan av med hett vatten. Upprepas vid behov. Sätt tillbaka den avtorkade kassetten.

Lägg in metallfilterkassetten i diskmaskinen. Diskning med effektivaste diskprogram och högsta temperatur, min 65°C. Upprepas vid behov. Sätt tillbaka kassetten väl torkad. Vid diskning av metallfilter i diskmaskinen kan det förekomma små färgförändringar på kassetten.

Vid rengöring av fettfiltret skall fettfilterplåten tvättas med ljummet vatten och flytande icke repande skurmedel.

För uttagning av filtret öppna gallret och ta ut fästbygeln M. Se bild 7.

Öppna gallret

Fettfilter

Handrengöring

Rengöring i diskmaskinen

Kolfilter

Kolfiltret måste användas om fläkten görs om till cirkulationsfläkt. Därtill behövs AEGs original aktivkolfilter (se extra tillbehör).

Kolfiltret kan varken tvättas eller återanvändas.

Filtret måste vid normal användning bytas ut var fjärde månad.

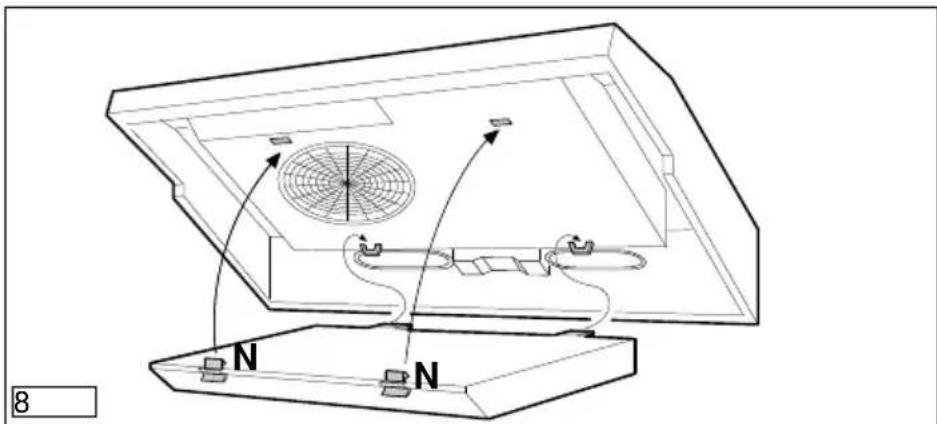

— Tryck in filtrets fästen N och dra filtret neråt - bild 8.

8 N N

Kolfiltret kan beställas från Distriparts (se extra tillbehör).

Viktigt

Att inte följa anvisningarna för rengöring och byte av filter kan leda till brandfara. Vi rekommenderar därför att noga följa ovanstående anvisningar.

Byte av glödlampa

— Dra ut stickkontakten

— Ta av lampskyddet

— Ersätt den defekta glödlampan mot en glödlampa med högst 40W (E 17)

— Innan service tillkallas på grund av att en lampa inte lyser kontrollera att den är tillräckligt hårt iskruvad.

Rengöring

OBS! Fläkten skall alltid kopplas från elnätet innan du rengör den För inte in spetsiga föremål i motorns skyddsgaller.

Fläktens yttre delar rengörs med milt diskmedel utblandat med vatten. Undvik repande rengöringsmedel, borste eller sandpapper.

Rengör manöverpanelen och fettfiltergallret endast med fuktig duk och milt diskmedel.

Det är viktigt att alltid hålla tiderna för byte av filter och rengöring. I annat fall föreligger brandrisk på grund av fettavlagringar.

OBS! Tillverkaren avsäger sig allt ansvar för skada på motor eller eldsvåda, som beror på ej yrkeskunnig service eller ej beaktande av ovannämnda säkerhetsföreskrifter.

Extra tillbehör

Trumsats E-№ 949 480 093

Aktivkolfilter KF -S 942 118 621

Adapter ∅ 120 / ∅ 125 mm 660 012 519

Extra tillbehör kan beställas från din återförsäljare eller Distriparts, tel. 036 - 10 81 00, fax 036 - 600 88.

Service

För leveransen gäller EHLs konsumentbestämmelser. Vid behov av service ring till Elektroservice AB - se gula sidorna undert rubriken Hushållsmaskiner - service.

Glöm inte att uppge:

1. modellbeteckningen
2. E - numret
3. F - numret

Dessa uppgifter finner du på typskylten på fläktens insida när du öppnar filtergallret.

Förbehåll för konstruktions - och färgändringar.

Ange alltid följande uppgifter när du ringer vår kundtjänst vid eventuell störning:

E-No......

F-NO

AEG Hausgeräte AG

Postfach 1036

D-90327 Nürnberg

© Copyright by AEG

H 259 226 052 L 673A Ed. 06/96
