BRUKSANVISNING D4400 ZAP

Löstagbar Front RDS-EON Tuningsystem Elektroniskt antiskakfunktion FM/AM Radio / MP3 / WMA -hantering USB-värd för MP3 -källa SD-kortsplats AUX-ingång

D4400

CE

e4 021539

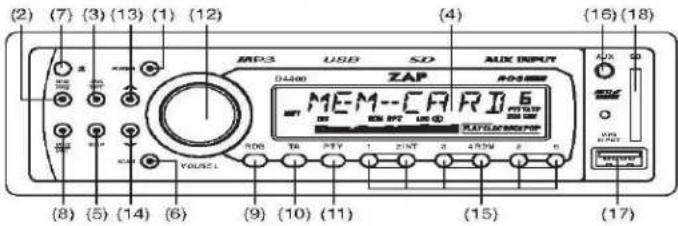

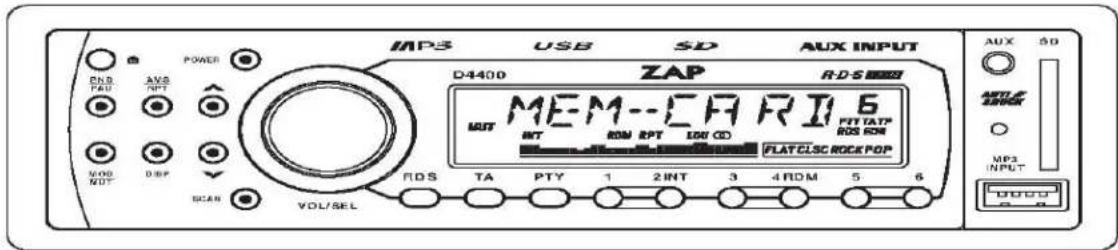

KNAPPARNAS LOKALISERING:

LOCATION OF CONTROLS

Tryck på denna knapp för att slå på/av Bilsterecon. Det går även att starta bilsterecon genom att trycka på valfri knapp, utom displayreleaseknappen. Detta för att underlätta uppstart i mörker.

2. BANDVAL / PAUSE -KONTROLL

a) I radioläge tryck på denna knapp för att byta band, för varje gång du trycker på knappen kommer "FM1", "FM2", "FM3", "MW1" eller "MW2" att visas. Tryck tills önskat val visas b) I spelläge (av t.ex. CD-skiva eller MP3) aktiverar denna knapp pausläge.

3. PRE-SCAN/AUTO-STORE -KNAPP / REPEAT-KONTROLL

a) I radioläge, gör denna knapp att du kan använda “Snabbkanalsökning” genom att trycka på knappen kort, den söker då genom de förinställda, lagrade kanalerna, och lagra denna lista genom att hålla in samma knapp under 2 sekunder. ● PS (PRESET MEMORY SCAN) – Söker av de förinställda radiostationer (från 1 till 6) med sökintervall på 5 sekunder. ● AS (AUTO-STORE MEMORY) – Söker av hela frekvensspektrat i stigande ordning utifrån aktuell frekvens och lagrar de 6 kommande med tillräckligt stark sändning. De lagrade frekvenserna kommer visas på displayen som “channel 1 till 6”. b) I spelläge, tryck på denna knapp för att sätta aktuell song i repeat-läge.

4. LCD-DISPLAY

Här kan du bl.a. Se aktuell frekvens på radion samt se allmänna funktioner för bilstereon.

5. DISPLAYKNAPP

Tryck på denna knapp, en eller fler gånger för att visa nedanstående:

• Bandval och frekvens
• Programtypsval
• Radiostationsnamn
• Tid
• Spårnummer / Spelad tid

STÄLLA IN KLOCKAN MANUELLT

1. Tryck på "DISP"-knappen tills displayen blinkar.
2. Vrid på "VOL/SEL" medurs för att ställa in timmar och moturs för minuter.

6. AUTOMATISK KANALSÖKNING

Tryck på denna knapp för att göra en automatisk kanalsökning, du måste befinna dig i radioläge. När en kanal med bra mottagning hittas kommer den spelas i ca fem sekunder innan radion söker vidare. För att avbryta kanalsökningen där den befinner sig tryck bara på denna knapp en gång till.

7. DISPLAY RELEASE -KNAPP

Denna knapp är till för att kunna ta bort displayenheten från stercon detta för att minska stöldrisken då stercon blir obrukbar utan display. Bilden "Figure A" ilustrerar hur man tar bort displayen och "Figure B" hur man får tillbaka den (från höger till vänster).

8. LJUDKÄLLA (MODE) / MUTE -KONTROLL

a) Tryck på denna knapp för att väla mellan radio (TUNER), USB, SD (MEM-CARD) eller AUX -läge
b) Tryck och håll in denna knapp för att försätta bilstereon i "mute-läge". MUTE ON kommer visas i displayen.

9. RDS (RADIO DATA SYSTEM) KNAPP

Radions RDS-funktion kan användas till följande

• Program Service (PS) : Namnet på den radiostation du lyssnar på visas i displayen (alternativt den information radiostationen valt att sända ut).
• Traffikprogram (TP) : När du lyssnar på en radiostation som sänder ut trafikinformation kommer "TP" att visas på displayen.

- Alternativa frekvenser (AF) : Enheten söker kontinuerligt av signalstyrkan hos alternativa frekvenser till den valda radiostationen., då en starkare sändning upptäcks kommer radion automatiskt hoppas över till den frekvensen istället. Den nya frekvensen visas på displayen under 2 sekunder. När knappen trycks in kort aktiveras AF-läge och aktuell AF-status kommer visas på Displayen enligt följande.

- RDS indikator på : AF-läge är på och RDS-signalen tas emot.

- RDS indikator av : AF-läge avstängt.

- RDS indikator blinkar : AF-läge är på, men signal har ännu ej mottagits.

- Regionala program (Gäller endast i länder som stödjer tjänsten). Denna funktion gör att radion försöker hålla kvar vid frekvensen från regionen extra mycket. Skulle signalen bli för svag kommer radion automatiskt försöka ansluta till en ny station från samma region. För att aktivera denna funktion tryck bara på knappen (6) och håll in under två sekunder tills “REG ON” visas på displayen. För att stänga av funktionen gör samma sak tills “REG OFF” visas.

10. TA (TRAFIKINFORMATION)

Tryck på knappen för att välja mellan TA på/av

När TA-läget är på kommer stereon att vara mottaglig för eventuellt utsänd trafikinformation.

Är ljudet lågt kommer det att höjas vid en trafikinformationssändning.

Lyssnar du på MP3/CD byter stercon över till radio automatiskt.

Är radion inställd på "mute" slås ljudet på av sig självt.

11. PTY (PROGRAMME TYPE NAME) CONTROL

Vrid knappen medurs för att höja och moturs för att sänka volymen

LJUDINSTÄLLNINGAR

Om du trycker denna kontroll rakt in kan du förutom volym även justera basar diskanter och högtalarballan markerat som (VOL/BAS/TRE/BAL/FAD). Vartefter du trycker kommer nedanstående upp.

• Volym – Ställs in samma som un der “12”.
• Bas – Vrid medurs för att höja, moturs för att sänka..
• Diskant – Vrid medurs för att höja, moturs för att sänka.
• Balans – Vrid på denna för att ställa in balansen mellan högtalarna, mellan höger och vänster.
• Fader – Vrid på denna för att ställa in balansen mellan fram och bak -högtalarna.

ÖVRIGA LJUDINSTÄLLNINGAR (tryck och håll in minst två sekunder)

För att komma åt dessa inställningar, tryck och håll in kontrollen. Du justerar därefter på samma vis som ovan. De funktioner du kommer åt är:

● TA SEEK / TA ALARM
● MASK DPI / MASK ALL
- RETUNE-S / RETUNE-L
● DSP AV / POP M / ROCK M / CLASS M / FLAT M
- LOUD AV / LOUD PÅ
- SCROLL 1 / SCROLL 2 (Om displayen ska visa från vänster till höger eller höger till vänster)
- STEREO / MONO
- DX / LOCAL

13/14. MANUEL TUNING / TRACK SEEK UP/DOWN CONTROL

I radioläge, tryck och håll in någon av knapparna under minst 2 sekunder för att komma till nästa närmaste radiofrekvens. Vid USB och minneskortsuppspelning byter du spår alt. Kommer till början av det spelade spåret med dessa knappar. Håller man in dem under mer än 2 sekunder kommer stereon att spola.

15. FÖRINSTÄLLA RADIOSTATIONER (1-6)

Dessa knappar är till för att kunna spara förinställda radiostationer som fasta val. Håll bara in den knapp du vill spara den aktuella frekvensen du lyssnar på så sparas den under just den knappen. Det finns möjlighet att spara upp till 18 FM-stationer (3x6) då man kan spara tre stationer under varje knapp (tre olika band) FM1, FM2, och FM3. För att sedan lyssna på en spara station, tryck bara kort på den knapp under vilken du sparade frekvensen.

I USB/Minneskortsläge

• förinställning 2 – Söker av de första tio sekunderna av varje track
• förinställning 4 – Random spelordning av spår.
• förinställning 5 – söker av -10 spår.
• förinställning 6 – söker av+10 spår.

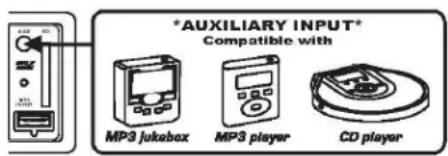

16. AUX-INGÅNG

Tryck på “mode”-knappen (8) tills det står “AUX” på displayen. Bilstereon är nu mottaglig för externa ljudkällor genom aux-ingången på fronten på stereon. Exempel på externa ljudkällor är Mp3spelare (ex Iriver, iAudio, Zap, iPods)

Denna bilstereo är förberedd för att kunna ta emot musik som ligger på ett s.k. USB-minne..

18. SD-KORTSLÄSARE

För att stoppa in ett SD-kort i bilstereons kortläsare, för in kortet tills det klickar. För att ta ut det, tryck åter igen in kortet tills det ännu en gång klickar. Bilstereon aktiverar automatiskt minneskortsspelläge då kortet förts in.

19. RESETKNAPP

För att kunna göra en s.k. tvångsomstart på bilstercon har den utrustats med en reset-knapp. Denna knapp är skyddad för att man inte ska trycka på den av misstag och kan lättast användas genom att använda en penna, gem eller liknande. Resetknappen finns på huvudpanelen. Resetfunktionen är designad för att skydda bilsterecons mikroprocessor och bör endast användas vid följande:

a) Innan förstagångsuppstart, efter att all kabeldragning/anslutning är helt färdig.
b) Om bilstereon visar onormalt beteende ex. felaktiga displaysymboler eller om stereon "fryser"

Då resetknappen trycks in förloras all information lagrad i bilstercons interna minne.

MP3 / WMA

Denna bilstereo klarar standardkomprimerad Mp3/WMA, det är inte rekommenderat att försöka spela upp musik av andra format.

SPELA UPP MP3 OCH WMA -FILER

- Stoppa in ett USB-minne eller SD-kort. Bilstereon kommer automatiskt att börja spela upp innehållet. Uppspelningsordningen på minneskortet alternativt USB-minnet beror på vilken ordning filerna blivit skrivna ner på minnesenheterna.

SÖKNING AV SPÄRNUMMER

• Tryck en gång på "AMS"-knappen "TRK SCH" kommer nu att visas på displayen.

• Tryck på "VOL/SEL" -knappen för att komma in i sökläge. "TRK 0" visas nu på displayen.

• Vrid på "VOL/SEL" -knappen för att ställa in första siffran mellan 0 till 9.

• Tryck på "VOL/SEL" för att välja.
• Repetera proseduren för lägga till flera siffror till numret, (vid behov).
• Då du fått fram rätt nummer, håll då bara in "VOL/SEL" i minst 2 sekunder för att börja spela valt spår.
• Om ett spårnummer ej valts inom 10 sekunder fortsätter bilstereon spela där den är.

SÖKNING AV FILNAMN

• Tryck 2ggr på "AMS" -knappen. "FILE SCH" kommer att visas på displayen
• Tryck "VOL/SEL" knappen för att komma till filsökningsläge.
• Rotera "VOL/SEL" knappen medsols eller motsols för att se dom olika mapparna.
• Efter att du valt mapp, rotera "VOL/SEL" knappen medsols eller motsols för att se filerna i mappen.
• Tryck "VOL/SEL" knappen för att spela den valda filen.
• Om du inte valt någon mapp eller fil inom 10 sekunder kommer apparaten att fortsätta spela den pågående låten.

TECKEN SÖKNING

• Tryck "AMS" knappen 3 gånger och "CHAR SCH" kommer visas i displayen.
• Tryck "VOL/SEL" knappen för att komma i tecken sökningsläge och " * " kommer visas på displayen och då kan du skriva in första tecknet.
• Skriv in hela namnet på filen (max 8 tecken) genom att rotera "VOL/SEL" knappen medsols eller motsols för att ändra tecken "A-Z", "0-9" & "*".
• Tryck "VOL/SEL" knappen snabbt för att välja första tecknet.
• Upprepa proceduren för att skriya in fler tecken om nödvändigt.
• Efter att hela namnet på filen är inskriven, håll in, "VOL/SEL" knappen i 2 sekunder för att börja spela den valda låten.

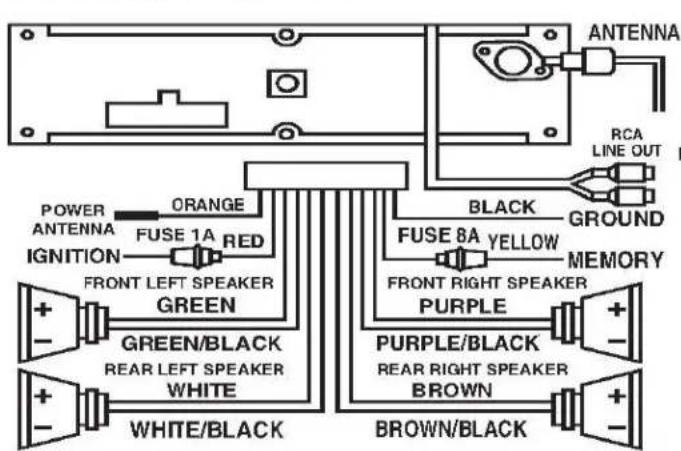

KABELKOPPLING

WIRE CONNECTION

Carstereo ISO-Connection

For 4 SPEAKERS

From Cable Side

WARNING

Anslut inte högtalarkablarna till chassit eller karossen på bilen Högtalarkablarna kan inte lödas ihop med andra kablar. Om de görs iallafall så kan enheten ta skada och garantin täcker inte dessa skador.

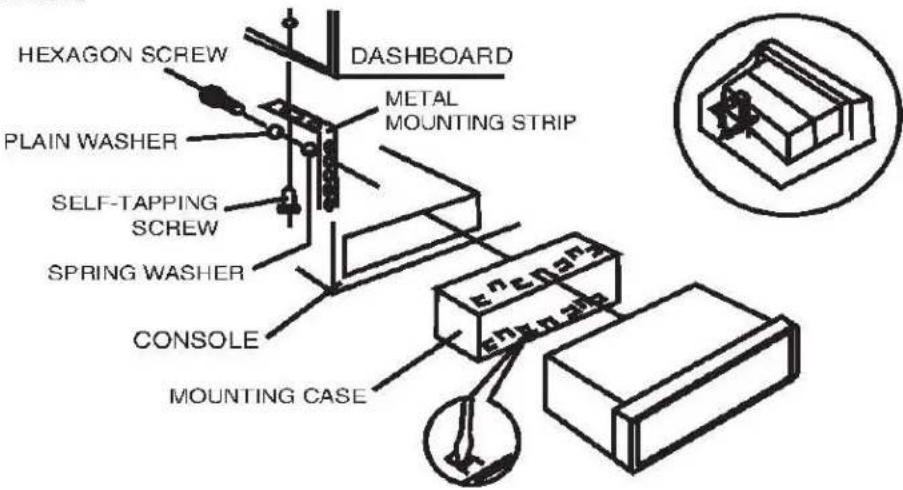

INSTALLATION

INSTALLATION

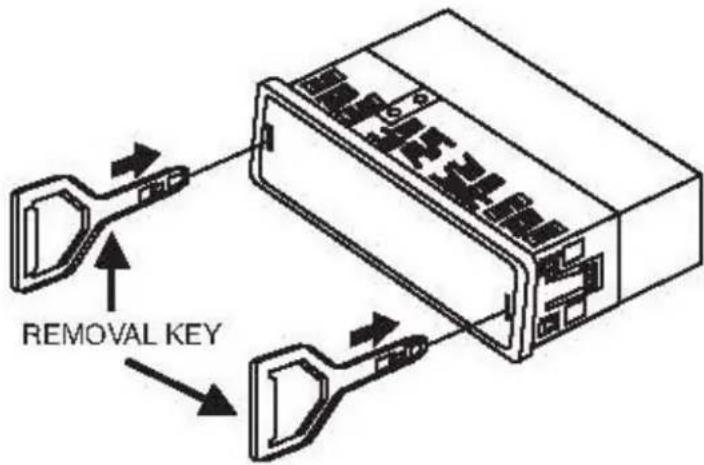

1. Ta bort front panelen.
2. För sakta in nyckeln in i hålet och släpp försiktigt.
3. Separera beslagen från enheten.Förvara nyckeln på en säker plats då du kan behöva använda den igen.
