BRUKSANVISNING SGU55E82SK BOSCH

sv Innehållsförteckning

Lär känna din nya diskmaskin 5 ...

Avhärdaren 6 ....

Fylla på specialsalt 7 . . . . . . . . .

Fylla på sköljglans 7 ....

Diskgods 8 ....

Maskindiskmedel 11 ....

auto 3i1 12 ......

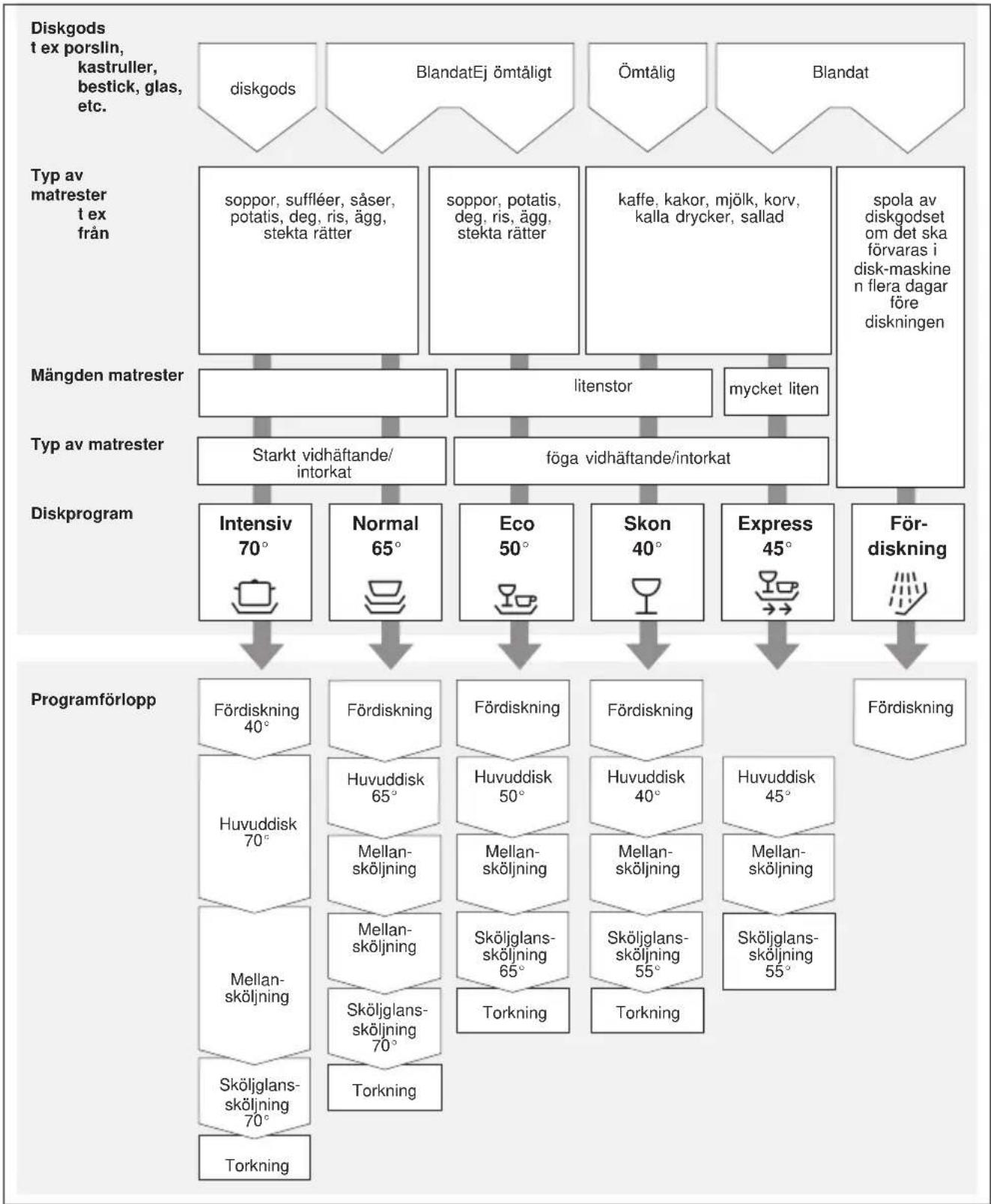

Programöversikt 14

Diskning 15

Tilläggsfunktioner 16

Underhåll och skötsel 17

Felsökning 20

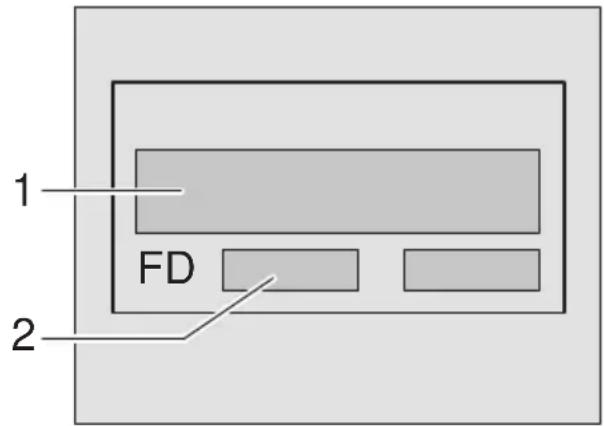

Ringa en serviceverkstad ..... 22

Råd 22

Installation 23

Skrotning 24

• Kontrollera genast förpackningen och diskmaskinen för att upptäcka eventuella transportskador. Börja inte använda en skadad maskin utan ta kontakt med leverantören.
• Ta hand om förpackningsmaterialet i vederbörlig ordning.

Vid installation

• Utför installation och anslutning enligt installations- och monteringsanvisningarna.
• Vid installationen får diskmaskinen inte vara ansluten till elnätet.
• Förvissa dig om att vägguttaget är jordat enligt föreskrifterna.
• Spänning och ström från vägguttaget måste stämma med uppgifterna på typskylten.
• Om diskmaskinen ska byggas in i ett högskåp, måste den sättas fast i skåpets baksida.
• För att diskmaskiner avsedda för inbyggnad ska stå stabilt får de endast placeras under bänkskivor som är fastskruvade i skåp på båda sidor.
• Efter installationen måste man kunna komma åt vägguttaget.
• Denna apparat är avsedd att användas i ett uppvärmt bostadsutrymme. Användning i andra utrymmen kan medföra skador på produkten eller nedsatt funktion som t.ex.frysrisk för kvarvarande vatten i produkten. Tänk på att fuktig och salthaltig miljö kan påverka produkten negativt.
  — Endast vissa modeller: Plasthöljet vid vattenanslutningen innehåller en elektrisk ventil. I tilloppsslangen finns anslutningsledningarna. Skär inte av denna slang, doppa inte plasthöljet i vatten.

Varning

Om produkten inte står i en nisch och en av sidoplåtarna är åtkomlig, måste dörrgångjärnsområdet av säkerhetsskäl beklädas på sidan (fara för personskador). Skydden kan beställas som extra tillbehör hos service eller i fackhandeln.

Daglig användning

Varning

Knivar och andra vassa, spetsiga föremål, ska läggas in i diskmaskinen med spetsen nedåt eller i vågrätt läge.

• Använd diskmaskinen endast för hushållsbruk och enbart för det ändamål den är avsedd: diskning av hushållsdisk.
• Sätt eller ställ er inte på den öppnade luckan. Diskmaskinen kan välta.
• Om du har en golvmaskin, tänk på att maskinen kan tippa om korgarna är överlastade.
• Vattnet i diskmaskinen är inget dricksvatten.
  — Använd inga lösningsmedel i diskmaskinen. De utgör explosionsrisk.
• Öppna luckan försiktigt under programmets gång. Det finns risk för att varmvatten sprutar ut.
• För att förhindra att någon t.ex. snavar på luckan ska man inte ha diskmaskinen öppen annat än kortvarigt när man plockar ur och i disk.
• Beakta säkerhets- och bruksanvisningarna på förpackningarna till diskmedel och sköljglans.

Barn i hemmet

• Använd barnsäkring om sådan finns. En utförlig beskrivning finns baktill på omslaget.
• Tillåt inte barn leka med eller använda diskmaskinen.
• Se till att barn inte kan komma åt maskindiskmedel och sköljglansmedel. Dessa kan ge frätskador i munnen, svalget och ögonen eller orsaka kvävning.
• Håll små barn borta från en öppnad diskmaskin eftersom det kan finnas rester av maskindiskmedel i den.
• Om diskmaskinen är placerad högre upp med ett skåp inunder måste man se upp när man öppnar och stänger luckan så att inte barn klämmer sig eller skadas på annat sätt mellan luckan och en underliggande skåpdörr.

Vid skador

- Reparationer och övriga ingrepp får endast utföras av fackman. Apparaten måste skiljas från nätet. Dra ut stickkontakten ur vägguttaget (dra inte i anslutningskabeln!) eller stäng av säkringen. Stäng vattenkranen.

Vid skrotning

• Gör snarast uttjänta diskmaskiner obrukbara för att hindra olyckor.
• Ta hand om diskmaskinen i vederbörlig ordning.

Varning

Barn kan bli instängda i maskinen (fara för kvävning) eller hamna i andra farliga situationer.

Därför skall man dra bort nätkontakten samt kapa nätsladden och avlägsna den. Förstör även låset så att luckan inte längre går att stänga.

Lär känna din nya diskmaskin

I den främre delen av omslaget till bruksanvisningen finns bilder på diskmaskinen. I texten hänvisas till bilderna.

Manöverpanelen

1 Huvudströmbrytare
2 Lucköppnare
3 Programvred (försänkbar *)
4 Extrafunktioner *
5 Indikator för kontroll av vattentillförseln
6 Saltpåfyllningsindikator
7 Sköljglanspåfyllningsindikator
8 Sifferindikator

* endast vissa modeller

Diskmaskinens inredning

20 Övre diskkorg med kopphylla
21 Extra bestickkorg för överkorgen*
22 Övre spolarm
23 Undre spolarm
24 Behållare för specialsalt

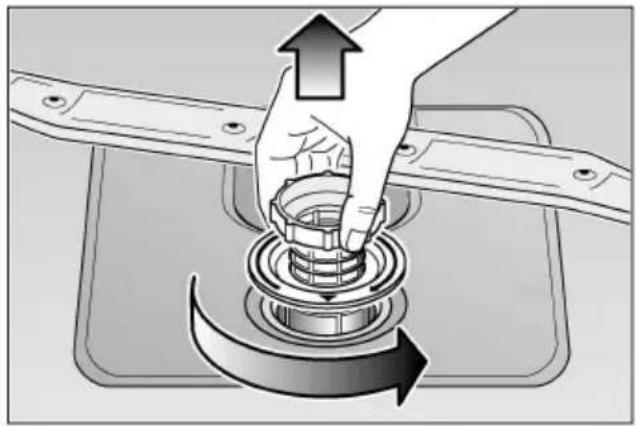

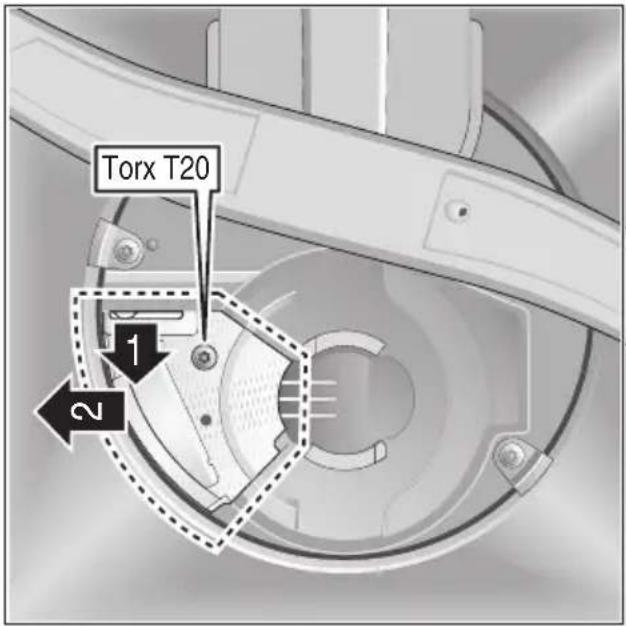

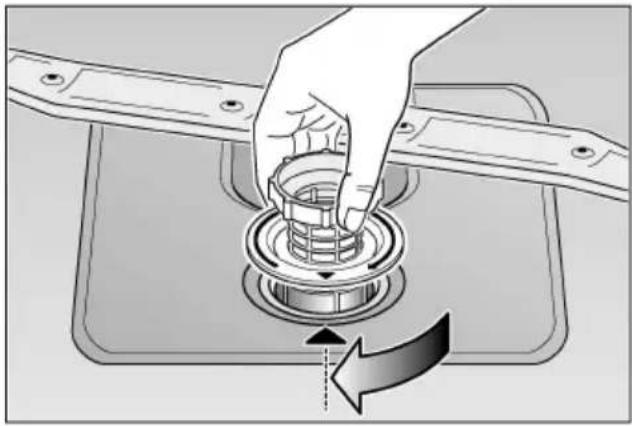

25 Silar
26 Bestickkorg
27 Undre diskkorg
28 Stängningsanordning för diskmedelsfacket
29 Behållare för sköljglans
30 Diskmedelsfack
31 Typskylt

* endast vissa modeller

När du kör diskmaskinen första gången behöver du:

• Salt
• Diskmedel
• Sköljglansmedel

Använd endast produkter som är lämpade för diskmaskiner.

sv

Avhärdaren

Diskmaskinen behöver mjukt, d v s kalkfattigt vatten för att kunna diska ordentligt. I annat fall får diskgodset och maskinens inre vita kalkfläckar och be- läggningar. Vattenledningsvatten över en viss hårdhetsgrad måste avhärdas, d v s avkalkas. Detta sker med hjälp av ett specialsalt i diskmaskinens avhärdare. Inställningen och saltmängden är beroende av hur hårt vattenlednings- vattnet är.

Så här ställer du in avhärdaren

• Ta kontakt med det lokala vattenverket för att ta reda på vilken hårdhetsgrad vattnet har.
• Hämta inställningsvärdet från vattenhärdhetstabellen.

Vattenhärdhetstabell

°dH	°fH	°Clarke	mmol/l
0 - 6	0 -11	0 - 8	0 -1,1
7 - 8	12-15	9 -10	1,2-1,4
9 -10	16-17	11-12	1,5-1,8
11-12	18-21	13-15	1,9-2,1
13-16	22-29	16-20	2,2-2,9
17-21	30-37	21-26	3,0-3,7
22-30	38-54	27-38	3,8-5,4
31-50	55-89	39-62	5,5-8,9

• Stäng luckan
• Vrid programväljaren 3 ur kl. 12-läget och moturs åt vänster till ett snäppläge.

• Slå på huvudströmbrytaren 1 och håll den intryckt minst 3 sekunder. I sifferindikatorn 8 visas den aktuella hårdhetsgraden och saltpåfyllningsindikatorn 6 blinkar (vattenhärdhetsgraden är från fabriken inställd på läge 4.)
• Ändra det inställda värdet: Vrid programväljaren 3. Du kan ställa in värdet mellan 0 och 7 beroende på hur hårt vattnet är.
• Stäng av huvudströmbrytaren 1. Inställningen lagras.

För avhärdningsanläggningens regenereringsfunktion behövs ca 4 liter vatten. Vattenförbrukningen per sköljning höjs därigenom beroende på vattenhärdhetsinställning med 0 till maximalt 4 liter.

Saltpåfyllningen ska alltid ske omedelbart före nästa diskning för att undvika korrosion. På så sätt uppnås att saltlösning som runnit över sköljs bort och att korrosion inte kan uppträda i maskinen.

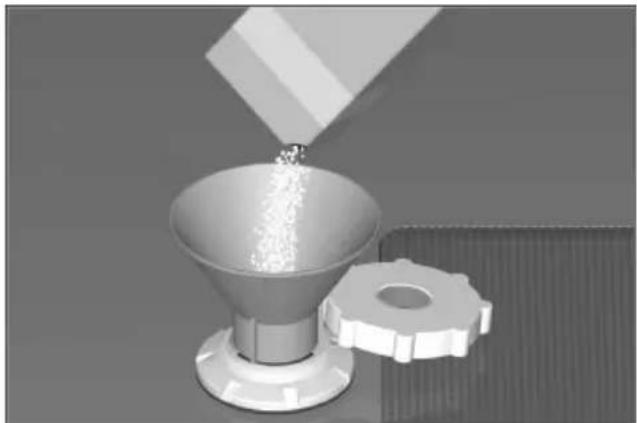

• Öppna skruvlocket till behållaren 24
• Fyll på ca 1 liter vatten i saltbehållaren innan maskinen tas i drift första gången.
• Fyll sedan på så mycket salt (inget koksalt) att saltbehållaren fylls (max. 1,5 kg). När salt fylls på trängs vattnet undan och rinner bort.

Saltpåfyllningsindikatorn 6 på instrumentpanelen lyser till att börja med och slocknar först efter någon tid, när tillräckligt hög saltkoncentration erhållits. Vid inställningsvärdet får inget salt fyllas på eftersom inget salt förbrukas när maskinen är igång. Saltindikatorn är avstängd.

Varning

Häll aldrig maskindiskmedel i saltbehållaren. Avhärdardningsanläggningen förstörs då.

Saltpåfyllningsindikator

Fyll på salt omedelbart före nästa diskning när saltpåfyllningsindikatorn 6 på manöverpanelen lyser.

Beroende på hur ofta du använder diskmaskinen och vilken vattenhårdhetsgrad diskmaskinen är inställd på kan det dröja flera månader innan mjukgörande salt måste fyllas på.

Fylla på sköljglans

För att få klara glas och fläckfri disk behövs sköljglansmedel.

Använd endast sköljglans för diskmaskiner avsedda för normalt hushållsbruk.

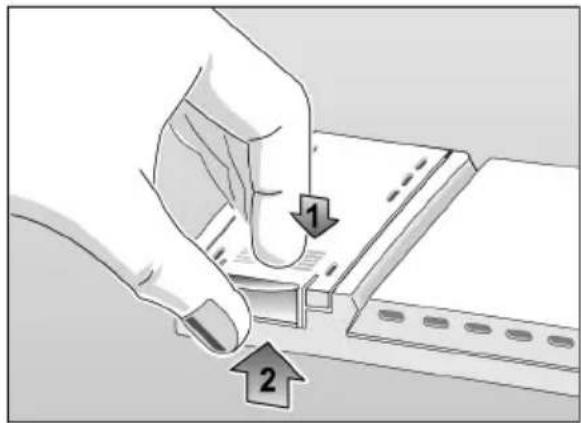

- Öppna locket till sköljglansfacket 29 genom att trycka på markeringen (1) på locket och samtidigt lyfta locket med hjälp av den lilla öglan (2).

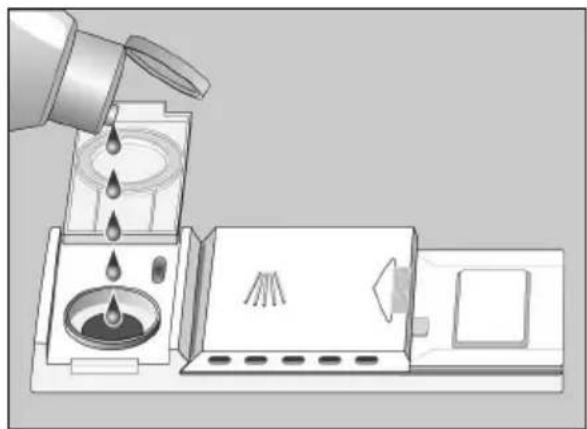

- Fyll försiktigt på sköljglans till strax under kanten av påfyllningsöppningen.

- Stäng locket så att det hörs att det snäpper igen.

Om du råkar spilla sköljglans detta medföra omfattande skumbildning vid diskningen. Avlägsna därför utspillt diskmedel med en trasa.

sv

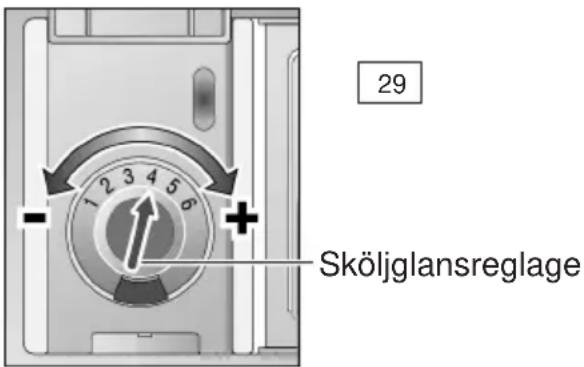

Ställa in mängden sköljglansmedel

Inställningen är steglös. Från fabriken är den inställd på 4.

Ändra inställningen på sköljglanstreglaget endast om det blir ränder (vrid i riktning –) eller vattenfläckar (vrid i riktning +) på diskgodset.

29 - 1 2 3 4 5 6 + Sköljglansreglage

Påfyllnadsindikator för sköljglansmedel

Fyll på sköljglans så snart påfyllningsindikatorn i kontrollpanelen 7 lyser.

Vid användning av maskindiskmedel med inbyggd sköljglans kan påfyllnings-indikatorn stängas av (se avsnittet om att sätta på och stänga av sköljglansindikatorn i kapitel "auto 3in1").

Diskgods

Olämpligt diskgods

— Bestick och annat diskgods av trä.
- Ömtåliga glas med dekor, konstföremål och antika föremål. Dekor på sådana föremål tål ej maskindisk.
- Plastföremål som inte tål hett vatten.
- Koppar- och tennföremål
- Föremål som är nedsmutsade med aska, vax, smörjfett eller färg
- Material med stor uppsugningsförmåga som svampar och disktrasor

Föremål av koppar och tenn, utanpåliggande dekor, föremål av aluminium och silver kan missfärgas och blekas. Även vissa sorters glas (som t.ex. kristall) kan efter ett antal diskningar bli matta.

Rekommendation:

Köp hädanefter endast sådant som går att diska i maskin.

Skador på glas och porslin

Orsaker:

• Typ av glas och tillverkningssätt.
• Diskmedlets kemiska sammansättning.
• Vattentemperatur och programmets längd.

Rekommendation:

• Använd glas och porslin som enligt tillverkaren kan diskas i maskin.
• Använd diskmedel som är skonsamt för diskgodset. Hör dig för hos diskmedelstillverkarna efter sådant diskmedel.
• Välj kortast möjliga program med lägsta möjliga temperatur.
• För att undvika skador, plocka ut glas och bestick ur diskmaskinen så snart som möjligt efter programmets slut.

Plocka in disk

- Avlägsna större matrester.

Det är inte nödvändigt att skölja under rinnande vatten.

- Ordna disken så

• att den står stadigt och inte kan välta.
• att alla kärl har öppningen nedåt.
• Ställ disk med fördjupningar lutande så att vattnet kan rinna av.
• Ställ disken så att de båda spolarmarna kan rotera fritt när diskmaskinen är igång.

mycket små servisdelar skall inte diskas i maskinen, eftersom de lätt kan falla ut ur korgarna.

Tömma maskinen på disk

För att undvika att vattendroppar från den övre korgen faller ned på porslinet i den nedre korgen, bör man först tömma den undre och sedan den övre korgen.

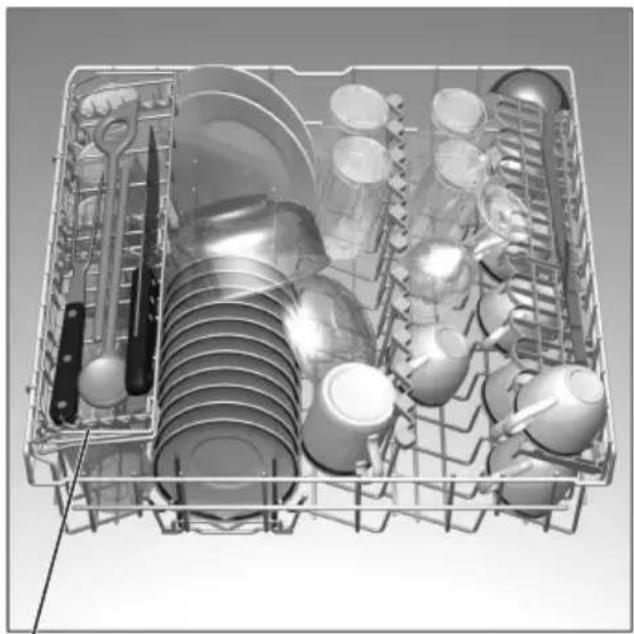

Koppar och glas

Övre diskkorg 20

* finns inte hos alla modeller

Kastruller

Undre diskkorg 27

Lägg in besticken osorterade med den smutsade delen nedåt. Vattenstrålen när på så sätt de enskilda delarna bättre.

Lägg långa, spetsiga föremål och knivar på hyllan (hos vissa modeller) eller på knivhyllan (finns som tillbehör) för att minska risken för skador.

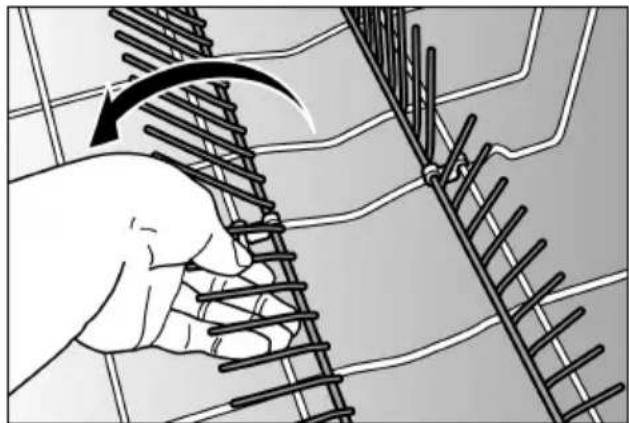

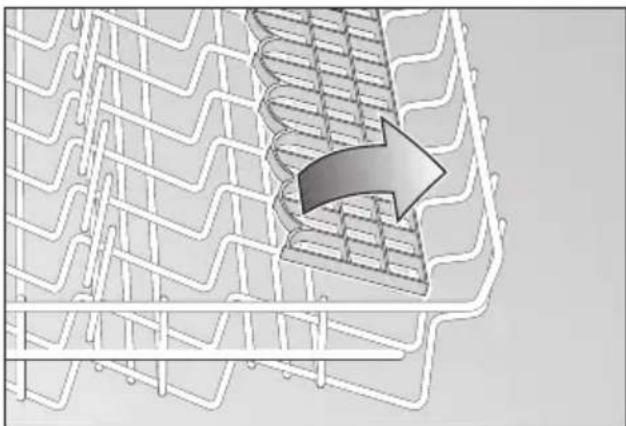

Fällbart tallriksstöd \*

* endast vissa modeller

Vikpinnar kan fällas ner för att man lättare ska kunna få plats med grytor och skålar.

Glas på fot och höga glas lutas mot kanten på hyllan – inte mot annan disk.

Långa föremål som uppläggningsskedar, salladsbestick, soppslevar eller knivar läggs på hyllan så att inte spolarmarnas rotation hindras. Hyllan kan efter behag svängas in och ut.

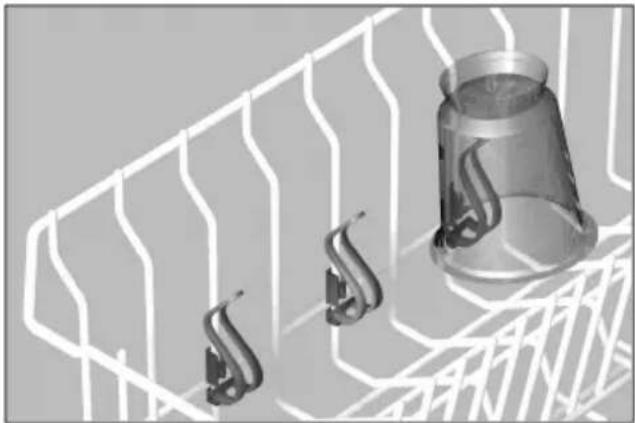

Hållare för småsaker \*

* endast vissa modeller

Här placerar du säkert lätta plastföremål, bägare, lock osv.

Höjden på den övre diskkorgen kan efter behov ändras för att ge mer plats för skrymmande diskgods antingen i den övre eller undre diskkorgen.

Diskmaskinshöjd i cm	81 86
Max ø i cm upptill 20/25*	20/25*
Max ø i cm nedtill 30/25*	34/29*

Beroende på hur överkorgen ser ut på din modell, välj ett av nedanstående tillvägagångssätt:

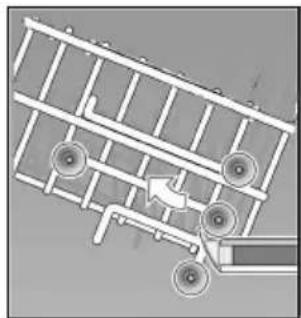

Överkorg med övre och undre rullpar.

— Dra ut överkorgen.

- Ta helt ut överkorgen och häng om den på de övre eller undre rullarna.

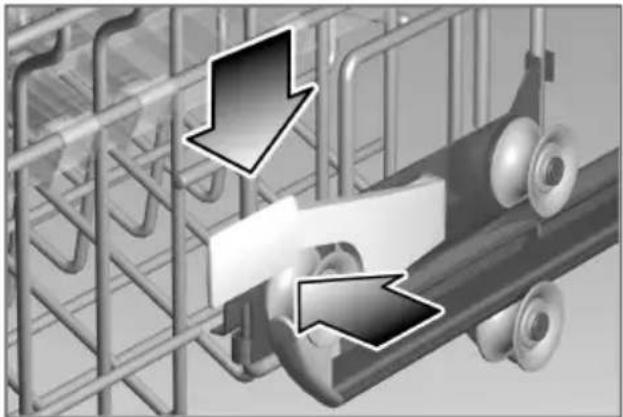

Överkorg med handtag i sidan (Rackmatic)

• Dra ut överkorgen.
• För att sänka den, tryck de båda handtagen till vänster och till höger på korgens utsida inåt. Håll därvid från sidan fast korgen i övre kanten. På så sätt förhindrar du att korgen plötsligt faller ner.

• För att höja korgen, fatta korgen från sidan i övre kanten och dra den uppåt.
• Innan du skjuter in korgen igen, se till att den befinner sig på samma höjd på båda sidorna. Annars kan inte luckan stängas och den övre spolarmen får inget vatten.

Maskindiskmedel

Använd i handeln förekommande maskindiskmedel i olika former som pulver, flytande eller tablettform (inget handdiskmedel!).

Om vattenledningsvattnet är hårt kan vissa beläggningar förekomma på disken när man använder fosfatfria maskindiskmedel. Ta en större mängd diskmedel för att undvika detta.

Läs på förpackningen för att se om maskindiskmedlet är lämpligt för diskgods av silver.

Har du ytterligare frågor rörande maskindiskmedel, vänd dig till diskmedelstillverkaren.

Diskmedelsfack med doseringshjälp

Doseringshjälpen i diskmedelsfacket hjälper dig att tillsätta rätt mängd diskmedel.

Undre strecket: 15 ml

Mittenstrecket: 25 ml Helt fyllt: 40 ml

Om diskmedelsfacket 30 fortfarande är stängt, använd låsanordningen 28 för att öppna det.

Fyll på diskmedel

- Fyll på diskmedel i diskmedelsfacket 30. Följ tillverkarens doseringsanvisningar på förpackningen.

sv

Råd

Disktabletter kan upplösas olika snabbt beroende på tillverkare. Därför kan det vid korta program inträffa att tabletten inte upplösts fullständigt och att disken inte blir ren och att diskmedelsrester finns kvar. Pulverdiskmedel lämpar sig bättre för dessa program.

Vid programmet "Intensiv" (endast vissa modeller) räcker det med en disktablett. Om man använder diskmedel i pulverform kan man applicera lite extra diskmedel på luckan.

Spartips

När diskgodset endast är måttligt nedsmutsat, räcker en något mindre mängd diskmedel än som anges.

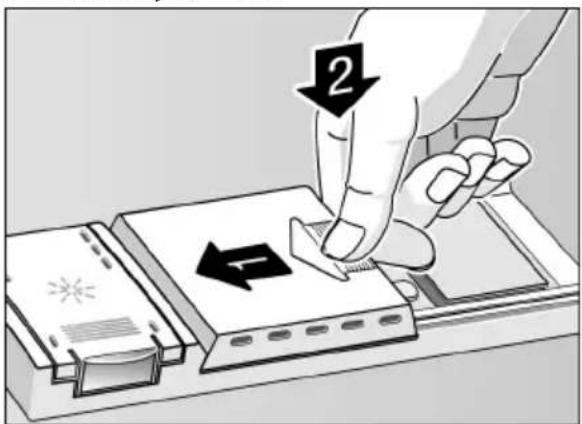

- Stäng locket till diskmedelsfacket. Skjut in (1) locket och tryck lätt (2) så att ett klickande ljud hörs.

- Om du använder diskmedel i tablettform läs tillverkarens anvisningar om hur du ska placera tabletterna (t ex bestick-korgen, diskmedelsfacket osv.) Se till att diskmedelsfacket är stängt även vid användning av diskmedel i tablettform.

auto 3i1

Om man använder s. k. kombidiskmedel kan det vara onödigt att använda sköljglans och/eller salt.

För närvarande finns olika slags kombidiskmedel.

• 2i1: Dessa innehåller diskmedel och sköljglans eller salt.
• 3i1: Dessa innehåller diskmedel, sköljglans och salt.
• 4i1: De innehåller diskmedel, sköljglans, saltfunktion och en extra glasskyddskomponent.

Dessutom kommer, beroende på tillverkare, ytterligare kombinationsprodukter med jämförbar effekt att erbjudas.

Det är mycket viktigt att undersöka vilket slags diskmedel eller kombiprodukt det handlar om!

Bruksanvisningen eller upplysningarna på förpackningen måste ovillkorligen beaktas.

Diskprogrammet anpassas automatiskt så att alltid bästa möjliga disk- och torkresultat erhålles.

Följande viktiga upplysningar måste beaktas när man använder kombidiskmedel:

• Endast vid en hårdhetsgrad för vattnet upp till 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) kan man avstå från avhärdningssalt. Övriga inställningar på diskmaskinen är överflödiga.
• Vid hårdhetsgrad över 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) är det ändå nödvändigt att använda salt. Fyll på salt i saltbehållaren 24 och ställ in avhärdaren på steg 6.

Vänd dig i tveksamma fall till tillverkaren av diskmedlet, i synnerhet om:

• disken vid programmets slut fortfarande är mycket våt.
• kalkhaltiga beläggningar uppstår.

Råd

Optimala disk- och torkresulat uppnår du genom att använda traditionella diskmedel i kombination med separat användning av salt och sköglans.

Beaktande av bruksanvisningen eller upplysningarna på förpackningen till kombidiskmedlet är avgörande för dess effektivitet.

Råd

Även om indikatorn för påfyllning av sköljglans och/eller salt lyser, fungerar diskprogrammet felfritt vid användning av 3i1-produkter.

Om du störs av indikatorn för påfyllning av sköljglans 7 eller salt 6 och vill stänga av dem, gör du på följande sätt:

Stänga av eller sätta på sköljglanspåfyllnings-indikatorn \*

* endast vissa modeller

Du kan stänga av sköljglansindikatorn 7 när du använder diskmedel med inbyggd sköljglans.

• Stäng luckan.
• Håll tangenten A intryckt.
• Håll huvudströmbrytaren 1 intryckt tills sifferindikatorn lyser.
• Släpp upp bägge tangenterna. I sifferindikatorn 8 visas / (sköljglanspåfyllningsindikatorn på) och tangenten A blinkar.
• Genom att trycka på tangenten A kan sköljglansindikatorn stängas av O eller sättas på 1
• Stäng av huvudströmbrytaren 1; Inställningarna lagras.

"Tänk på att åter slå på sköljglansindikatorn när du använder diskmedel utan inbyggd sköljglans!"

Stänga av och slå på saltindikatorn / avhärdaren

• Stäng luckan
• Vrid programväljaren 3 ur kl. 12-läget och moturs åt vänster till ett snäppläge.

- Slå på huvudströmbrytaren 1 och håll den intryckt minst 3 sekunder. I sifferindikatorn 8 visas den aktuella hårdhetsgraden och saltpåfyllningsindikatorn 6 blinkar (vattenhärdhetsgraden är från fabriken inställd på läge 4.)

- Ändra det inställda värdet: Vrid programväljaren 3. Du kan ställa in värdet mellan 0 och 7 beroende på hur hårt vattnet är.

- Stäng av huvudströmbrytaren 1. Inställningen lagras.

Råd

Om du använder separat diskmedel och sköljglans resp. vill gå över från kombidiskmedel till traditionella maskindiskprodukter måste du se till att sköljglansindikatorn slås på och att avhärdaren ställs in på rätt hårdhetsgrad.

Programöversikt

I denna översikt visas det max. möjliga antalet program. Vilka program din maskin har framgår av kontrollpanelen.

    F["Typ av matrester t ex från"] --> G["soppor, suffléer, såser, potatis, deg, ris, ägg, stekta rätter"]
    F --> H["soppor, potatis, deg, ris, ägg, stekta rätter"]
    F --> I["kaffe, kakor, mjölk, korv, kalla drycker, sallad"]
    F --> J["spola av diskgodset om det ska förvaras i disk-maskinen flera dagar före diskningen"]

    K["Mängden matrester"] --> L["litenstor"]
    K --> M["mycket liten"]

    N["Typ av matrester"] --> O["Starkt vidhäftande/intorkat"]
    N --> P["föga vidhäftande/intorkat"]

    Q["Diskprogram"] --> R["Intensiv 70°"]
    Q --> S["Normal 65°"]
    Q --> T["Eco 50°"]
    Q --> U["Skon 40°"]
    Q --> V["Express 45°"]
    Q --> W["För-diskning"]

    X["Programförlopp"] --> Y["Fördiskning 40°"]
    X --> Z["Fördiskning"]
    X --> AA["Fördiskning"]
    X --> AB["Fördiskning"]
    X --> AC["Huvuddisk 70°"]
    X --> AD["Huvuddisk 65°"]
    X --> AE["Mellan-sköljning"]
    X --> AF["Mellan-sköljning"]
    X --> AG["Mellan-sköljning"]
    X --> AH["Mellan-sköljning"]
    X --> AI["Mellan-sköljning"]
    X --> AJ["Mellan-sköljning"]
    X --> AK["Mellan-sköljning"]
    X --> AL["Mellan-sköljning"]
    X --> AM["Mellan-sköljning"]
    X --> AN["Mellan-sköljning"]
    X --> AO["Mellan-sköljning"]
    X --> AP["Mellan-sköljning"]
    X --> AQ["Mellan-sköljning"]
    X --> AR["Mellan-sköljning"]
    X --> AS["Mellan-sköljning"]
    X --> AT["Mellan-sköljning"]
    X --> AU["Mellan-sköljning"]
    X --> AV["Mellan-sköljning"]
    X --> AW["Mellan-sköljning"]
    X --> AX["Mellan-sköljning"]
    X --> AY["Mellan-sköljning"]
    X --> AZ["Mellan-sköljning"]
    X --> BA["Mellan-sköljning"]
    X --> BB["Mellan-sköljning"]
    X --> BC["Mellan-sköljning"]
    X --> BD["Mellan-sköljning"]
    X --> BE["Mellan-sköljning"]
    X --> BF["Mellan-sköljning"]

Programval

I programöversikten hittar du en förteckning över alla program. Välj program utifrån följande:

• diskmängd
• diskgods
• smutsighetsgrad

Tillhörande programinformation finns i den kortfattade bruksanvisningen.

Diskning

Spartips

Om maskinen inte är full räcker det ofta med det näst svagaste programmet.

Programdata

Programdata hittar du i den kortfattade bruksanvisningen. De gäller normala omständigheter. På grund av:

• varierande diskmängd
• vattnets ingångstemperatur
• vattenledningstryck
• omgivningstemperatur
• nätspänningstoleranser
• och de maskinavhängiga toleranserna (t.ex. temperatur, vattenmängd, ...)

kan större avvikelser förekomma.

Vattenförbrukningsvärdena baseras på inställningsvärdet 4 för vattenhärdhet.

Aquasensor \*

* endast vissa modeller

Aquasensorn är en optisk mätanordning (ljusbarriär) som mäter diskvattnets grumlighet.

Aquasensorn aktiveras beroende på program. När aquasensorn är aktiv kan "rent" diskvatten användas i nästa diskningsfas och/eller temperaturen anpassas. Om vattnet däremot är smutsigare pumpas det bort och ersätts av rent vatten. På detta sätt sänks vattenförbrukningen med ca 4 liter.

Starta maskinen

• Stäng luckan.
• Öppna vattenkranen helt och hållet.
• Vrid programväljaren 3 till önskat program.
• Slå på huvudströmbrytaren 1.
• I sifferindikatorn 8 visas den beräknade programtiden.
• Programmet startar automatiskt.

Indikator för återstående gångtid

Efter start visar displayen den väntade återstående programtiden. Programtiden påverkas av vattentemperatur, diskmängd samt hur smutsig disken är. Genom förändringar hos dessa faktorer, kan programtiden (beroende av valt program) variera kraftigt. Eftersom dessa faktorer blir kända först under programmets gång, kan större förändringar i angiven tid förekomma.

Programslut

Programmet är slut när 0 visas i sifferindikatorn 8.

Stänga av maskinen

Några minuter efter programmets slut:

— Slå ifrån huvudströmbrytaren 1.
- Skruva åt vattenkranen. Detta är speciellt viktigt då maskinen inte ska användas under en längre tid t ex vid semester (behövs ej då Aquastop används).
— Ta ut diskgodset när det svalnat. Öppna luckan helt och hållet när diskmaskinen efter programmets slut ska tömmas. Låt den inte stå halvöppen. Eventuell utströmmande vattenånga kan skada ömtåliga bänkskivor.

sv

Avbryta programmet

- Stäng av huvudströmbrytaren 1.

Displayen slocknar. Programmet ligger kvar i minnet.

Vid varmvattenanslutning eller när maskinen redan värmts upp; låt luckan stå på glänt några minuter innan du stänger den. Annars kan luckan öppnas igen på grund av att den instängda luften snabbt värms upp och expanderar.

- Slå åter på huvudströmbrytaren.

Avbryta programmet (Reset)

- Endast när huvudströmbrytaren är tillslagen:

Vrid programväljaren till Reset.

Efter ca. 3 sekunder visar sifferindikatorn ☐.

• Programmet varar i ca minut.
• Stäng därefter av huvudströmbrytaren 1.

För att starta maskinen på nytt, vrid programväljaren 3 till önskat program. Slå på huvudströmbrytaren 1. Programmet startar automatiskt.

Programbyte

Inom 2 minuter efter programstart är det möjligt att byta program.

Om man byter program senare kommer redan påbörjade programavsnitt (t. ex. diskning) att avslutas. Den nya återstående disktiden utgörs av den återstående tiden för föregående programavsnitt tillsammans med den återstående tiden för det nyligen valda programmet.

Intensivtorkning \*

* endast vissa modeller

Genom att aktivera funktionen "Intensivtorkning" får man i alla program en högre temperatur vid "Sköljning" och därmed ett förbättrat torkningsresultat. (Se upp med ömtåligt porslin vid högre temperaturer.)

- Stäng luckan.

• Håll tangenten B intryckt och slå på huvudströmbrytaren 1.
• Släpp upp bägge tangenterna. Sifferindikatorn 8 lyser (på) eller 0 (av) och tangenten B blinkar.
• Tryck på tangenten B för att ändra inställningen.
• Stäng av huvudströmbrytaren 1; Inställningen lagras.

Tilläggsfunktioner

* kan hos vissa modeller ställas in via tangenterna extrafunktioner 4.

Blötläggning \*

Blötläggning genomförs före huvudprogrammet. Och måste väljas före programstart. I detta extraprogram kan t.ex. kastruller, karotter osv. blötläggas och fördiskas i den undre korgen.

Det är att rekommendera att ca 5 g diskmedel tillsätts på luckan.

Tidsförkortning/spara tid\*

Disktiderna och torkningsfasen förkortas. Genom tidsförkortningen påverkas disk- och torkresultatet negativt.

Med funktionen >>Spara tid<< kan gångtiden beroende på valt diskprogram förkortas med ca 20% till 50%. Den aktuella ändringen i gångtid visas i indikatorn som visar återstående gångtid. För att få bästa disk- och torkresultat höjs vatten- och energiförbrukningen.

Halvfull maskin\*

När du bara har en liten mängd disk (t.ex. glas, koppar, tallrikar), kan du slå på funktionen "Halvfull maskin". Då sparar du vatten, energi och tid. Använd lite mindre diskmedel än vid ett komplett diskprogram.

Du kan senarelägga programstarten i entimmessteg upp till 19 timmar.

• Slå på maskinen.
• Tryck på förvalstangenten tills sifferindikatorn 8 visar ih
• Tryck upprepade gånger på förvalstangenten tills önskad tid visas.
• För att radera vald tid, tryck på förvalstangenten upprepade gånger tills sifferindikatorn visar Oh.
  Ända tills start kan du ändra ditt programval på godtyckligt sätt.

Underhåll och skötsel

Regelbundet underhåll och regelbundna kontroller av maskinen gör att du förhoppningsvis eliminerar fel innan de uppstår. Detta spar tid och energi.

Dismaskinen i dess helhet

• Kontrollera om det finns fett- och kalkavlagringar inuti diskmaskinen.
  Om du upptäcker sådana avlagringar:
• Fyll på diskmedel i behållaren och starta programmet med högsta disktemperatur.

För rengöring av diskmaskinen, använd endast rengöringsmedel speciellt avpassade för detta ändamål.

- Rengör med jämna mellanrum lucktätningen med en fuktig trasa.

Använd aldrig ångrengörare för rengöring av diskmaskinen. Tillverkaren ansvarar inte för eventuella skador till följd av att ångrengörare används.

Torka regelbundet av fronten och manöverpanelen med en fuktig trasa; vatten och lite diskmedel räcker.

Undvik riviga svampar och skurmedel.

Bådadera kan orsaka repor.

Obs!

Använd aldrig andra klorhaltiga hushållsrengöringsmedel! Häslorisk!

Specialsalt och sköljglans

- Kontrollera påfyllningsindikatorer 6 och 7. Fyll på salt och/eller sköljglans vid behov.

sv

Silar

Silarna 25 fängar upp grova matrester så att de inte kommer in i pumpen. Dessa rester kan ibland täppa till silarna.

Silsystemet består av en silsylinder, en platt finsil och beroende på maskintyp dessutom en mikrosil (*).

• Se efter om det fastnat något i silarna efter varje diskning.
• Genom att vrida loss silsylindern kan silsystemet tas ut. Avlägsna resterna och rengör silarna under rinnande vatten.

- Gör så här för att sätta ihop silarna: Sätt in silsystemet och skruva ihop det med silcylindern.

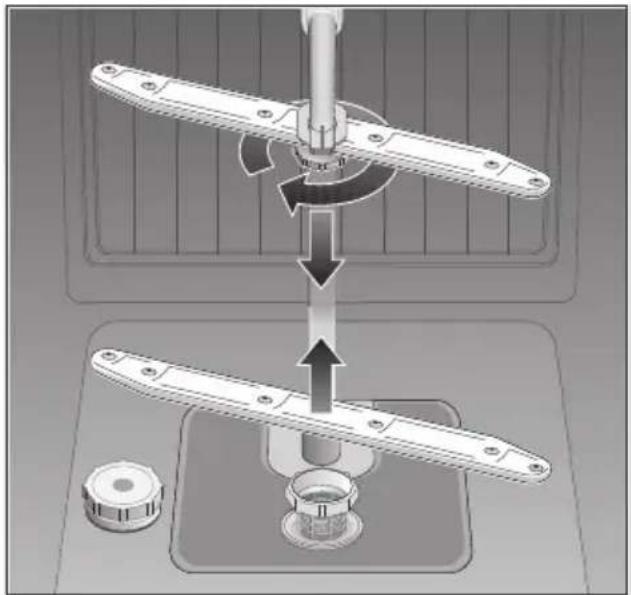

Kalk och smuts från diskvattnet kan sätta igen munstycken och lagren till spolarmarna 22 23.

• Kontrollera att inte munstyckena på spolarmarna är igensatta med matrester.
• I förekommande fall, ta bort den undre spolarmen 23.
• Skruva loss den övre spolarmen 22.
• Rengör spolarmarna under rinnande vatten.

Matrester som inte fångats upp av silarna kan sätta igen avloppspumpen.

Diskvattnet kan då inte pumpas ut utan står över silen.

Därför:

• Dra alltid först ut stickkontakten ur vägguttaget eller slå ifrån huvudströmbrytaren.
• Avlägsna eventuellt vattnet (med skopa t ex).
  — Montera bort silen 25.
  — Lossa skruven till locket (Torx T 20) och ta bort locket.
• Kontrollera pumpen inuti och ta bort eventuella främmande föremål.
• Sätt tillbaka skyddet och lås fast det.
• Sätt tillbaka silarna.

Enklare fel man själv kan avhjälpa

Av erfarenhet vet vi att de flesta fel som uppträder vid daglig användning lätt kan avhjälpas utan åtgärd från serviceverkstad. Detta sparar naturligtvis kostnader och du behöver inte vänta på att felet ska åtgärdas. Följande översikt är avsedd att vara till hjälp för dig att hitta och åtgärda felet.

Fel

Obs!

Tänk på följande: Reparationer skall endast utföras av behörig fackman. Måste någon del bytas ut, tänk på att endast använda originaldelar. Reparationer som inte utförts på ett sakkunnigt sätt eller med andra än originaldelar kan orsaka betydande skada och innebära fara för användaren.

... när du sätter igång maskinen

- Diskmaskinen startar inte

• Trasig säkring i elskåpet
• Stickkontakten sitter inte ordentligt i vägguttaget.
• Luckan till diskmaskinen är inte ordentligt stängd.
• Vattenkranen är inte öppen.

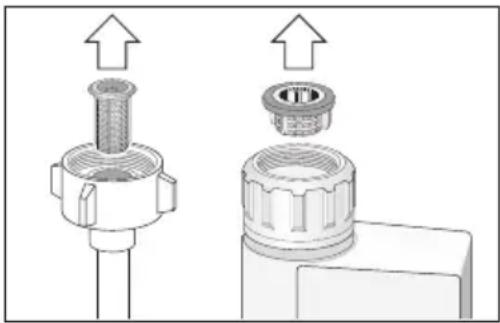

- Silen i vattenslangen är igentäppt. Stäng av diskmaskinen och dra ut stickkontakten ur vägguttaget. Stäng vattenkranen. Rengör därefter silen som finns i anslutning till tilloppsslangen. Sätt på strömmen igen och öppna vattenkranen, slå på maskinen och stäng luckan för att programmet ska fortsätta.

- Locket till diskmedelsfacket går inte att stänga

— Behållaren överfylld.
- Intorkade rester av diskmedel blockerar mekaniken.

- Kontrollamporna blinkar efter starten.

- Inget program valt.

- Diskmedelsrester kvar i diskmedelsfacket

• Diskmedelsfacket var fuktigt när du fyllde på det. Tillsätt diskmedel endast i torrt diskmedelsfack.
• Prova ev. diskmedel av ett annat fabrikat.

- Kontrollamporna släcks inte efter avslutad diskning

- Huvudströmbrytaren är fortfarande tillslagen.

- Indikatorn "Kontrollera vattentillförseln" 5 lyser

• Vattenkranen är stängd.
• Vattentillförseln är bruten.
• Silen vid vattentillförseln är igentäppt.
• Tilloppsvattenledningen ligger i veck.

- Påfyllningsindikatorn lyser inte.

• Sköljglansindikatorn är avstängd. (se kapitlet auto 3i1)
• Saltindikatorn är avstängd. (se kapitlet auto 3i1)

- Vatten kvar i diskmaskinen efter avslutat program

• Avloppsslangen är igentäppt eller böjd.
• Avloppspumpen är igentäppt.
• Silarna är igentäppta.
• Programmet är ännu inte avslutat. Invänta programslut. (Sifferindikatorn visar 0).
• Tryck på "Reset".

... vid diskning

- Ovanligt mycket lödder

— Handdiskmedel i sköljglansmedelsfacket.
- Utspillt sköljmedel kan leda till alltför kraftig skumbildning vid nästa diskomgång. Torka därför bort utrunnet sköljmedel med en trasa.

- Diskmaskinen stannar under diskningen

• Strömavbrott.
• Vattentillförseln avbruten.

- Slagljud vid diskning

- Spolarmen tar i disken.

- Slamrande ljud vid diskning

- Disken är inte placerad på rätt sätt.

- Slagljud vi påfyllningsventilen

- Beror på hur vattenledningen är placerad och har ingen inverkan på funktionen. Kan ej åtgärdas.

... på diskgodset

- Matrester sitter kvar på delar av diskgodset

• Disken har inte placerats på rätt sätt. Vattnet har inte kommit åt disken.
• För mycket disk i korgarna.
• Diskgodset tar i varann.
• För lite diskmedel.
• Det behövs ett kraftigare disk-program.
• Spolarmarna har inte kunnat rotera fritt på grund av att diskgods varit i vägen.
• Munstyckena i spolarmarna igentäppta av matrester.
• Silarna är igentäppta.
• Silarna är felmonterade.
• Avloppspumpen igensatt.

- Diskgods av plast missfärgat

- För lite rengöringsmedel.

Vit beläggning på disken, t ex mjölkaktig beläggning på glas

• För lite rengöringsmedel.
• För låg dosering av sköljglansmedel.
• Specialsalt har inte fyllts på trots hårt vatten.
• Avhärdningsanläggningen inställd på för lågt värde.
• Locket på saltbehållaren är inte åtdraget.
• Om fosfatfritt diskmedel används, prova fosfathaltigt diskmedel som jämförelse.

sv

- Disken blir inte torr

— Du har valt ett program utan torkning.
- För lite sköljglansmedel.
- Du tog ut disken för snabbt.

● Glasen får ett glanslöst utseende

- För lite sköljglansmedel. Välj högre inställning.

- Te eller läppstiftsrester finns kvar

• Diskmedlet har alltför lite blekande effekt.
• Du har valt för låg temperatur.

Rostfläckar på besticken

— Besticken inte tillräckligt rostbeständiga.
- Salthalten i vattnet för hög.

• Locket till saltbehållaren inte tillräckligt åtskruvat.
• Alltför mycket salt fylldes på vid saltpåfyllningen.

- Glasen blir matta och missfärgade; beläggningarna kan inte torkas bort

• Olämpligt diskmedel har använts.
  — Glasen tål ej maskindisk.

● Glas och bestick blir randiga, glasen får ett metalliskt utseende

- För hög dosering av sköljglansmedel.

Ringa en serviceverkstad

Om felet inte kunnat avhjälpas med ledning av våra anvisningar bör du ringa service. Närmaste serviceverkstad hittar du i förteckningen över serviceverkstäder. Anteckna uppgifterna från typskylten innan du tar kontakt med serviceverkstaden. Typskylten 31 sitter på luckan till diskmaskinen. Notera typnumret (1) och tillverkningsnummer (2).

1 FD 2

Obs!

Tänk på att besök av servicetekniker på grund av onödig utryckning (felmanövrering eller ett av de beskrivna felen) inte är kostnadsfritt ens under garantitiden.

Råd

Anvisningar för jämförelsekontroller

Villkoren för jämförelsekontrollerna finner man på det separata bladet "Anvisningar för jämförelsekontroller".

Förbrukningsvärden för aktuella program återges i den kortfattade bruksanvisningen.

Allmänt

- Inbyggnadsmaskiner som i efterhand ställs upp som vanliga fristående diskmaskiner måste förses med tippskydd t ex med skruvar i väggen eller placeras under en arbetsskiva som är fastskruvad i skåp på båda sidorna.

Installation

Anlita en fackman för att ansluta diskmaskinen. Data för tilloppsledning och avlopp samt de elektriska anslutningsvärdena måste motsvara kraven. Se nedan samt i monterings-anvisningen.

Vidta följande åtgärder i den ordning de står:

– Kontrollera maskinen vid leverans
– Ställ upp maskinen
- Anslut avloppet
– Anslut färskvattenledningen
- Anslut till nätet

Leverans

Diskmaskinen har genomgått en noggrann funktionskontroll på fabriken. Därifrån återstår små vattenfläckar i maskinen. De försvinner efter första diskningen.

Uppställning

Nödvändiga inbyggnadsmått står i monteringsanvisningen. Ställ maskinen vågrätt med hjälp av de ställbara fötterna och på stadigt underlag.

Avloppsanslutning

Se installationsanvisningen för nödvändiga uppgifter. Montera i förekommande fall vattenlås med avloppsmuff. Anslut avloppsslangen med hjälp av bifogade delar till vattenlåsets avloppsmuff. Se till att inte avloppsslangen ligger i veck, är klämd eller har trasslat in sig. (Se till att inget slanglock hindrar avloppsvattnet från att rinna!)

Färskvattenanslutning

Se installationsanvisningen och anslut färskvattenanslutningen till vattenkranen med hjälp av bifogade delar. Se till att inte färskvattenanslutningen ligger i veck, är klämd eller har trasslat in sig.

När maskinen byts ut måste alltid en ny vattenanslutningsslang användas. Den gamla får inte återanvändas.

Vattentryck:

minst 0,05 MPa (0,5 bar), högst 1 MPa (10 bar). Vid högre vattentryck : Koppla en tryckreduceringsventilen före diskmaskinen.

Vattentillförsel:

minimum 10 liter/minut

Vattentemperatur:

företrädesvis kallvatten; vid varmvatten maximal temperatur 60 °C.

Elektrisk anslutning

Skåpet får endast anslutas till jordat vägguttag, 230 V växelström.

Se typskylten 31 beträffande säkring.

Vägguttaget ska vara lätt tillgängligt och nära diskmaskinen.

Ändringar i anslutningen får endast göras av fackman.

Vid användning av jordfelsbrytare får

endast sådana med tecknet

användas. Endast dessa jordfelsbrytare uppfyller gällande föreskrifter.

Demontering

Det är viktigt i vilken ordning demonteringen sker: Se först och främst till att inte diskmaskinen är ansluten till nätet.

Dra ur stickkontakten ur vägguttaget.

Skruva av vattentillförseln.

Lossa avlopps- och

färskvattenanslutningen.

Lossa skruvarna under arbetsskivan.

Demontera sockeln om sådan finns.

Dra ut maskinen och dra försiktigt ut slangen.

sv

Transport

Töm diskmaskinen. Säkra lösa delar. Transportera maskinen upprätt.

• Om inte maskinen transporteras upprätt, kan vattenrester hamna i maskinens styrutrustning och därför medföra fel i programmen.

• Maskinen måste tömmas på följande sätt:

• Öppna vattenkranen.

• Stäng luckan.
• Välj programmet ECO.
• Slå på huvudströmbrytaren. I sifferindikatorn visas programmets längd i minuter.
• Vänta tills ca 4 minuter av programmet gått.
• Vrid programväljaren till Reset.
• Sifferindikatorn visar 0
• Stäng av maskinen efter ytterligare en minut.
• Stäng vattenkranen.

Frostsäkerhet

Om maskinen står i ett utrymme med frostrisk (t ex en sommarstuga), måste maskinen tömmas helt och hålet samt alt slangarna är avkopplade (se under rubriken "Transport").

Stäng vattenkranen, lossa tilloppsslangen och låt vattnet rinna ut.

Skrotning

Råd beträffande skrotning

Uttjänta diskmaskiner är inte värdelöst avfall!

Genom miljöriktig skrotning kan värdefulla råvaror återvinnas.

Dra ut stickkontakten ur vägguttaget. Klipp av anslutningssladden så nära diskmaskinen som möjligt och avlägsna sladd och stickkontakt.

Förstör låset och barnspärr (om sådan finns). På så vis kan du förhindra att lekande barn låser in sig i diskmaskinen och utsätter sig för livsfara.

Tack vare förpackningen skyddas din nya diskmaskin på vägen till dig.

Allt förpackningsmaterial är skonsamt mot naturen och återanvändbart.

Hjälp till genom att ta hand om förpackningsmaterialet på ett miljöriktigt sätt.

Alla plastdetaljer är märkta med de internationellt standardiserade symbolerna (t.ex. >PS< Polysterol). Därmed möjliggörs sortering av återvinningsbara material vid skrotningen av diskmaskinen.

Hör med din säljare eller din kommun om vad som gäller.

Förpackningsmaterialet

- Ta hand om förpackningsmaterialet i vederbörlig ordning.

Låt inte barn leka med emballaget! Kvävningsrisk på grund av wellpapp och plast.

• Wellpappen består till övervägande del av returpapper.
• Förpackningsmaterial av polystyren har producerats utan användning av halogenerade kolväten.
• Polyetylenfolien (PE) består till en del av återanvänt material.
• Träramen (om sådan finns) är av obehandlat restvirke.
• Spännband (om sådana förekommer) består av polypropylen (PP).

Skrotning av uttjänta diskmaskiner

• Gör snarast uttjänta diskmaskiner obrukbara för att hindra olyckor.
• Ta hand om diskmaskinen i vederbörlig ordning.

Varning

Barn kan bli instängda i diskmaskinen (kvävningsrisk) eller hamna i andra farliga situationer. Dra därför ut stickkontakten ur vägguttaget. Klipp av anslutningssladden så nära diskmaskinen som möjligt och avlägsna sladd och stickkontakt. Förstör lucklåset så att inte luckan kan stängas.

Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment – WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Barnsäkring \*

40 Slå på barnsäkringen
41 Öppna luckan med barnsäkringen tillslagen.
42 Stäng av barnsäkringen

Med öppen lucka erbjuder barnsäkringen inget skydd.

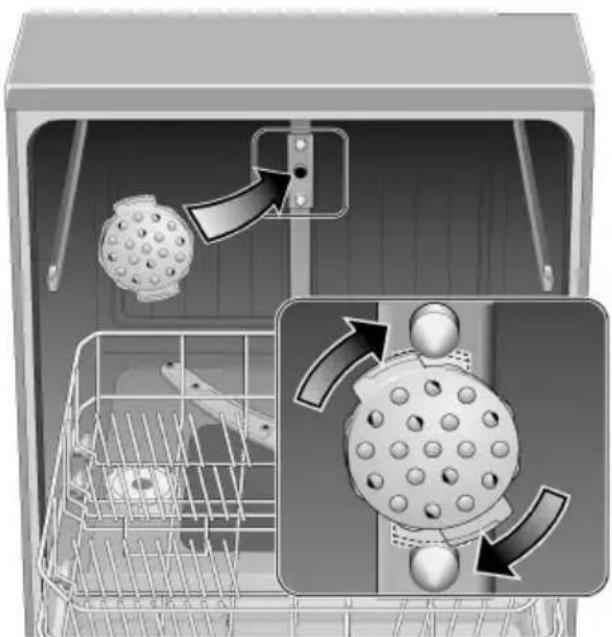

Spolmustycke för plåtar \*

Med hjälp av detta spolmunstycke kan man lätt rengöra stora plåtar eller galler samt tallrikar med en diameter större än 30 cm (gourmettallrikar, pastatallrikar, undertallrikar). Ta ur överkorgen och sätt fast spolmunstycket enligt teckningen.

Placera plåtarna enligt teckningen för att vattenstrålen ska kunna komma åt alla delarna (max 4 plåtar och 2 galler).

Använd alltid diskmaskinen med överkorgen eller bakplåtsspolhuvud!

Aqua-Stopgaranti

(gällerejmaskinerutanAqua-Stop)

Utövervanligaåtagandenenligtkonsumentköplagenersättervividnedanståendevillkor:

1. Uppstårettfeli Aqua–Stop–systemetsomorsakarenvattenskada, ersättsdennaför privataanvändare.
2. Dettagarantigällerförmaskinenshelalivslängd.
3. Enförutsättningförattgarantinskagällaärattkonsumentenköptemaskinennyochatt maskinmedAqua–Stopärfackmässigtinstalleradochanslutenienlighetmedmonteringsanvisningen. Garantingällerävenfackmässigtinstallered Aqua–Stop–förlängning(originaltillbehör). Vårgarantigällerinteviddefekta tilloppsledningarellerfelaktigarmaturframtilAqua–Stop–anslutningenvid vattenkranen.
   4MaskinermedAqua–Stopbehöveriprincipinteövervakasunderdiskningen. Vattenkranenbehöverendaststängasinförlängrebortavaro,t.ex.enfleraveckorlång semester.

För direkt kontakt använd dig av telefon- respektive faxnummer från bifogade förteckning över serviceställen.
