BRUKSANVISNING Model 0101 Mivar

mivar

ISTRUZIONI PER APPENDERE IL TELEVISORE LCD ALLA PARETE

Kit modello 0100 per TV: 20S LCD - 26M LCD - 32S LCD - 20M2 - 26M2 - 26M3

26LED1 - 32M1 - 32M2 - 32M3

Kit modello 0101 per TV: 37M1 - 42M1

Mivar Model 0101 - ISTRUZIONI PER APPENDERE IL TELEVISORE LCD ALLA PARETE - 1

Appoggiare il TV orizzontalmente dalla parte del frontale, sopra un panno morbido e svitare le quattro viti sotto il piedestallo.

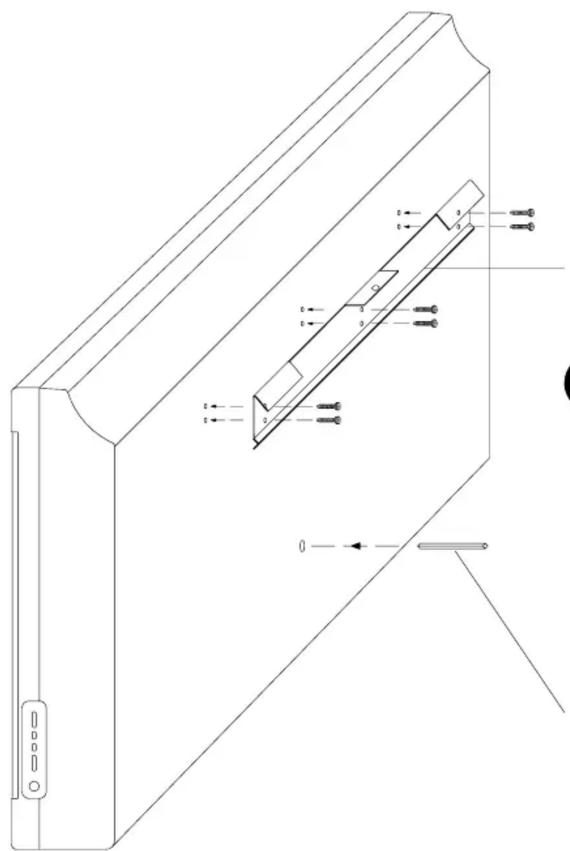

Technical diagram of a door panel with labeled components and directional arrows indicating movement or assembly.

PROFILATO 1

Mivar Model 0101 - PROFILATO 1 - 1

Montare II PROFILATO 1 sullo schlenale fissandolo con le sei viti in dotazione, quindi, infilare il DISTANZIATORE come nella figura.

NOTA: Senza II DISTANZIATORE II TV rimane inclinato di circa 7 gradi rispetto alla verticale.

DISTANZIATORE

PARETE

PROFILATO 2

Mivar Model 0101 - PROFILATO 2 - 1

Fissare il PROFILATO 2 alla parete utilizzando tasselli di diametro appropriato (consigliato ∅ 8mm), non in dotazione. Utilizzare tasselli di tipo adeguato in base alle caratteristiche della parete (per questa operazione chiedere a personale qualificato). Ciascun tassello deve sopportare un carico di 15Kg.

VITE DI SICUREZZA

Mivar Model 0101 - PROFILATO 2 - 2

natural_image Technical line drawing of a mechanical assembly with mounting bracket and internal components (no text or symbols)

4 Appoggiare con cautela il TV sopra il PROFILATO 2 alla parete. Utilizzando la VITE DI SICUREZZA in dotazione, unire i due profilati avvitando la vite fino all'appogglo.

ATTENZIONE

Per evitare di ferirsi,

l'apparecchio deve essere

assicurato alla parete

secondo le istruzioni di installazione,

sopra descritte.
