BRUKSANVISNING Z 30-200 ESD Malmbergs

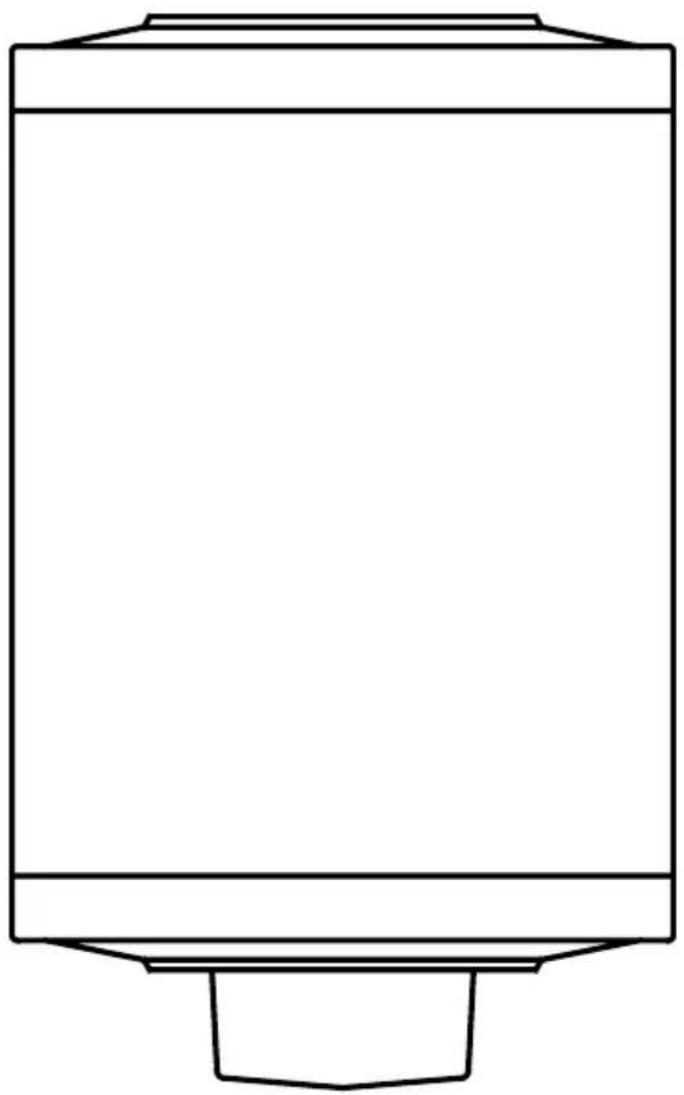

Hajdu Varmvattenberedare

Hajdu varmvattenberedare

Samtliga beredare från 30–100 liter levereras monterade med sladd och stickpropp, färdiga för anslutning. Beredarna ska monteras lodrätt för full kapacitet. Benställning finns som tillbehör. Samtliga beredare levereras med komplett ventilutrustning och blandningsventil.

Alla våra beredare är emaljerade

Hajdu varmvattenberedare består av ett ytterhölje i plåt samt en emaljerad insida och offeranod för att klara de mest aggressiva vatten.

Effektiv isolering

Isolering av formgjuten polyuretanskum, den effektivaste isoleringen som finns för beredare.

Element

Insticksyp.

2 års Garanti. För material- eller fabrikationsfel lämnas 2 års garanti från inköpsdatum.

TEKNISKA DATA

Måttskiss se sid. 6-7

TYP 88 188 05 88 188 10 88 188 15 88 188 20 88 188 25 88 188 30
Volym (l)	30 50 75 100 150 200
Vikt kg (Netto)	21,5 29	5 37 44 58,5 66
Mått ∅xH (mm)	410x533 5	15x545 515	x715 515x8	65 515x121	5 550x1290
Spänning (Volt)	230 230	230 230 230	/400 230/400
Ström (Ampere)	8,5 8,5	8,5 8,5 8,5/3,0 11/3,7
Effekt (W)	1800	1800	1800	1800	1800	2400
Uppvärmn.t. (45°)	1	1,5 2,2	3	4,5 4,5
Arbetstryck (Bar)	10 10 10 10 10 10
Röranslutning	1/2"	1/2"	3/4"	3/4"	3/4"	3/4"
Elanslutning (mm2)	3G1,5	3G1,5	3G1,5	3G1,5	4G1,5	4G2,5

CE IP X4

MONTAGEANVISNING

1. Montera de två invändigt gängade mässingshylsorna på beredaren.
2. Skruva för hand i säkerhets-/avtappningsventilen i 1/2"-anslutningen på ventilröret enligt bild. När det tar stopp kan ventilen med verktyg vridas ytterligare ett varv. Låt ventilen stanna inom detta varv med ett lämpligt läge för spillröret.
3. Montera utan att dra åt muttrarna, ihop ventilrör LK 508, plaströr och blandningsventil LK 550.
4. Montera kombinationen på beredaren. Spänn sedan muttrarna mot beredaren och plaströret.
   OBS! kontrollera att blandningsventilens anslutning märkt VV kommer mot beredaren.
5. Den ½"-anslutning som pekar mot väggen proppas med medföljande propp.
6. Anslut spillröret mellan säkerhets-/avtappningsventilen och golvbrunnen.
7. Anslut sedan inkommande kallvatten och utgående varmvatten.

1. Spillrörets anslutning, 1/2" röranslutning.
2. Avstängningsventilens manövrering.
3. Inställning av önskad vattentemperatur.
4. Avtappningsventilens manövrering.
   Avtappning sker genom spillrör.
5. Inkommande och utgående vattenanslutningar, för 30-50 lit. beredare 1/2" röranslutning och för 75-200 lit. beredare 3/4" röranslutning.

SERVICEANVISNING

Byte av offeranod

1. Bryt strömmen till beredaren.
2. Töm beredaren på vatten genom att öppna avtappningsventilen (se montageanvisning för ventilpaket).
3. Skruva loss den vita plastkåpan under beredaren.
4. Lossa elanslutningarna eller hela termostaten.
5. Lossa de stora bultarna som håller bottenflänsen (plattan där termostaten sitter fast).
6. Skruva i två av bultarna i de gångade hålen, som används som avdragare. Håll under tiden ena handen under flänsen som stöd.
7. Lossa den genomgående pinnbulten till offeranoden.
8. Skruva fast den nya anoden. Se till att packningen finns på plats mellan anod och fläns.
9. Montera ihop beredaren i omvänd ordning.
10. Montera alltid en ny flänspackning för att säkerställa tätheten.
11. Uppstår osäkerhet om hur elanslutningarna ska monteras tillbaka, kontakta behörig elektriker.

Offeranoden bör kontrolleras vart tredje år. Den kan dock förbrukas fortare beroende på vattnets aggressivitet

Byte av elpatron

1. Följ steg 1 till 6 ovan.
2. Lossa den genomgående pinnbulten till elementet.
3. Skruva fast det nya elementet. Tillse att packningen finns på plats mellan element och fläns.
4. Montera ihop beredaren i omvänd ordning.
5. Montera alltid en ny flänspackning för att säkerställa tätheten.
6. Uppstår osäkerhet om hur elanslutningarna ska monteras tillbaka, kontakta behörig elektriker.

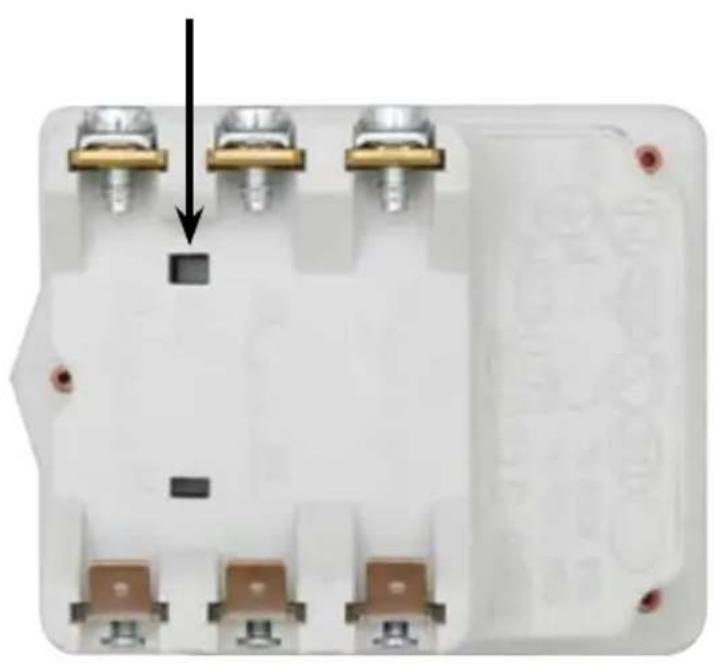

Återställning av överhettningsskydd

30, 150 och 200 liter 50, 75 och 100 liter

MÅTTUPPGIFTER (mm)

Art.nr Modell Antal		fästen	Volym (l)	a b c d e f h			m o R
88 188 05	Z 30 ESD 1 30	423 13	100 410					-	350 5	18 493	100	12"
88 188 10	Z 50 ESD 1 50	528 13	120 515					-	340 5	45 500	160	12"
88 188 15	Z 75 ESD 1 75	528 13	175 515					-	500 7	15 670	230	34"
88 188 20	Z 100 ESD	1 100	528 13	175 515				-	570 8	65 820	230	34"
88 188 25	Z 150 ESD	2	150	528	13	175	515	800	1050	1215	1170	230	34"
88 188 30	Z 200 ESD	2	200	563	13	175	544	800	1050	1290	1245	230	34"

Fläns ø 180 mm, 8 bulthål.
Reservation för mått- och konstruktionsändringar.
