BRUKSANVISNING UTY-LNH Airstage

• De "Säkerhetsföreskrifter" som anges i denna bruksanvisning innehåller viktig information som rör din säkerhet. Var noga med att observera dem.
• Information om driftsmetoderna finns i bruksanvisningen. Se till att användaren håller dem till hands för framtida bruk, t.ex. för förflyttning eller reparation av enheten.

WARNING

Detta märke anger procedurer som, om felaktigt utförda, kan leda till dödsfall eller allvarliga skador på användaren.

• Den här enheten innehåller inga delar som skall servas. kontakta auktoriserad servicepersonal för reparation.
• När du flyttar, kontakta auktoriserad servicepersonal för frånkoppling och installation av denna enhet.
• Om barn kan komma åt enheten, vidta förebyggande åtgärder så de inte kommer åt den.

• Inte reparera eller modifiera själv. Det kan orsaka fel/olyckor.

• Stoppa driften omedelbart när indikationslampan på inomhusenheten blinkar eller onormal situation visas. Fortsatt drift kan orsaka brand eller fel.

• Använd inte brandfarliga gaser nära enheten. Det kan orsaka brand från läckande gas.

WARNING

Detta märke anger procedurer som, om felaktigt utförda, kan möjligen resultera i personskada på användaren eller skada på egendom.

• Ta inte isär enheten. Kontakt med interna kretsar kan orsaka brand eller felfunktion.
• Tappa inte enheten. Det kan leda till sprickor och att enheten ej fungerar.
• Tryck inte på någon knapp med ett vasst föremål. Detta kan orsaka en elektrisk stöt eller felfunktion.
• Torka inte av enheten med bensen, thinner eller kemiska trasor etc. Det kan orsaka missfärgningar eller driftsproblem. Om enheten blir mycket smutsig, fukta en trasa med vatten utspätt neutralt rengöringsmedel och torka enheten försiktigt.
• Placera inte elektriska apparater inom 1 meter av detta aggregat. Det kan orsaka funktionsstörningar eller fel.
• Använd inte eld i närheten av denna enhet eller en uppvärmningsapparat. Det kan orsaka funktionsstörningar.
• Utsätt inte apparaten direkt för vatten. Att göra detta orsakar problem som elektriska stötar eller överhettning.
• Ställ inte blomvaser eller behållare med vatten ovanpå enheten.
• Rör inte någon knapp med våta händer. Detta kan orsaka en elektrisk stöt eller tekniskt fel.

• Kassera förpackningsmaterial på ett säkert sätt. riv och släng plastpåsar och dyl. så inte barn kan leka med det. Det finns risk för kvävning om barnen leker med den ursprungliga plastpåsarna.

• Spraya inte insektsmedel eller andra brandfarliga sprayer. Placera inte lättantändliga sprayer i närheten av enheten eller spraya direkt på enheten. Detta kan resultera i brand eller explosion.

• Använd ej i miljöer där följande saker hanteras, livsmedel, växter och djur, precision utrustning eller konstföremål.
• Tvätta inte med vatten. Det kan orsaka en electrisk stöt eller tekniskt fel.
• Använd ej i någon specialmiljö. Användning i en miljö där enheten är utsatt för olja (inkl. maskinolja), ånga och svavelsyra gas kan försämra prestandan avsevärt eller ge skador på dess komponenter.

AUTOMATISK DRIFT

KYLMODELL

Bara tryck på "Start / Stop" knappen, och enheten börjar automatisk drift i kyla eller DRY-läget som lämpligt, i enlighet med temperaturinställning och den faktiska temperaturen i rummet.

● VÄRMEPUMPSMODELL

Bara tryck på "Start / Stop" knappen, och enheten börjar automatisk drift i antingen Värme, Kyla eller Monitor läge, i enlighet med temperaturinställning och den faktiska temperaturen i rummet.

SLEEP TIMER

KYLMODELL

När "SLEEP"-knappen trycks under Kyla eller "Dry"-läge höjs temperaturen stegvis under driftsläget. När den inställda tiden är nädd stängs enheten automatiskt av.

● VÄRMEPUMPSMODELL

När "SLEEP"-knappen trycks in i värmedrift sänks den inställda temperaturen gradvis under driftstiden. När den inställda tiden är nädd stängs enehten automatiskt av.

TRÅDLÖS FJÄRRKONTROLL

Den trådlösa fjärrkontrollen ger bekväm styrning av luftkonditioneringen.

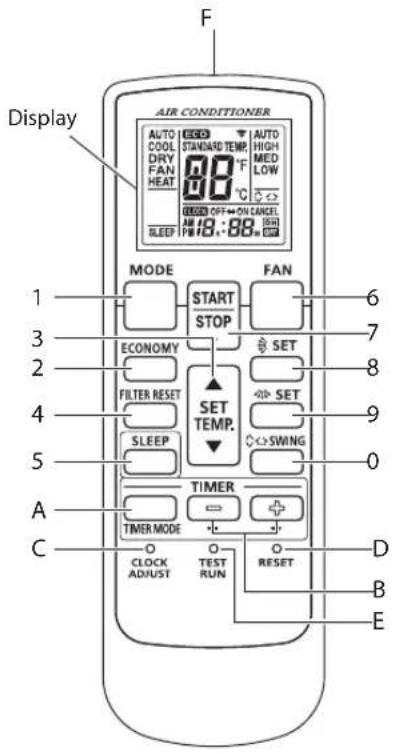

Fjärrkontroll

1" MODE " knappen

För att underlätta förklaring, medföljande illustration har tagits för att visa alla möjliga indikatorer, i aktuell drift, dock kommer displayen att visa endast de indikatorerna lämpliga för den aktuella driften.

FSignal Sändare

K Indikation sändning

L Fläkthastighets-Display

M SWING Display

N Timer Läge Display

O Klocka Display

Notering

Funktioner av START / STOPP, MODE, SET TEMP. och TIMER SET kan vara begränsad beroende på driftsläge

I detta fall, när signalen för fjärrkontrollen tas emot så blinkar TIMER-lampan.

Sätt i batterier (R03/AAA×2)

1 Tryck och skjut batteriluckan på baksidan för att öppna.

Skjut i pilens riktning medan du trycker på märket.

3 Stäng batteriluckan.

4 Tryck på "RESET" knappen.

Använd spetsen på en kulspetspenna eller litet föremål för att trycka på knappen.

Ställ in klockan

1 Tryck "CLOCK ADJUST" knappen.

Använd spetsen på en kulspetspenna eller litet föremål för att trycka på knappen.

2 Använd "TIMER / TIMER" knappen för att justera klockan till aktuell tid.

knappen: Tryck för att flytta fram tiden.
knappen: Tryck för att flytta tillbaks tiden. (På fjärrkontrollen, inte i verkligheten!)

(Varje gång man trycker på knapparna, kommer tiden att fram- / återföras i 1 minuts steg, håll knapparna intryckta för att ändra tiden snabbt i 10 minuters intervall.)

3 Tryck "CLOCK ADJUST" knappen igen.

Detta avslutar tidsinställning och startar klockan.

Att använda fjärrkontrollen

• Fjärrkontrollen måste riktas mot fjärrkontrollsignalmottagaren för att säkra driften.
  Räckvidd: Cirka 5 meter.
• När en signal tas emot på rätt sätt kommer några lampor att blinka.
• Om ingen lampa blinkar, tryck på fjärrkontrollen igen.

WARNING

Låt aldrig alkaliska batterier kortsluta Ta heller aldrig isär dem, värm eller placera dem i eld.

• Det kan göra att den starka Alkaliska vätskan att läcka och komma i ögonen eller orsaka att batteriet exploderar eller värms upp, resulterar i personlig skador, sveda eller mekaniskt sönderfall.
• Om starkt alkalisk vätska kommer i kontakt med huden eller kläderna, tvätta den med rent vatten. Om det hamnar i ögonen tvätta dem med rent vatten och uppsök läkare omedelbart.

WARNING

Felaktig användning av batterier kan orsaka vätskeläckage, explosion eller uppvärmning kan resultera i fel eller personlig skada Adhere to the following.

• Ladda inte upp batterierna.
- Placera batterierna i rätt riktning.

• Mixa ej gamla med nya batterier eller olika sorters batterier.
• Avlägsna batterier omedelbart när de är slut.

Vidta åtgärder så ej barn kommer åt att svälja batterierna.

När du inte använder enheten under en längre period, ta ur batterierna för att undvika eventuellt läckage och skador på enheten.

Döda batterier skall avlägsnas direkt och lämnas in på lokal miljöstation enligt gällande bestämmelser.

Att välja driftssätt

1 Tryck "START/STOP" Knappen.

Mottagarpanelens 'OPERATION Indikationslampa (grön) börjar lysa.

Enheten startar upp.

Tryck" MODE " knappen för att välja driftssätt

Varje gång knappen trycks, kommer läget att ändras i följande ordning.

Ca 3 sekunder senare kommer hela displayen visas igen.

*1 "AUTO" kan endast ändras på den inomhusenhet som är tilldelad masterenhet.

*2 "FAN" kan ej ställas in i värmepumpsdrift.

För att ställa in rumstemperatur

▲ knappen: Tryck för ökning av temperatur.

knappen: Tryck för sänkning av temperatur.

● Temperaturomfång:

AUTO 18-30 °C

Heating 16-30 °C

Temperaturinställningen kan inte användas för att ställa rumstemperatur under FAN läget (temperaturen visas inte på fjärrkontrollens display)

Ca 3 sekunder senare kommer hela displayen visas igen.

Temperaturinställningen bör betraktas som ett standard värde, och kan skilja något från den faktiska rumstemperaturen.

Ställa in fläkthastighet

Tryck "FAN" knapp.

Varje gång knappen trycks in fläkthastigheten ändras i följande ordning:

Ca 3 sekunder senare kommer hela displayen visas igen.

När inställt på AUTO:

Uppvärmning: Fan fungerar för att optimalt cirkulera varm luft. Dock kommer fläkten arbeta vid mycket låg hastighet när temperaturen på luften från inomhusenheten är låg.

Cooling: Då rumstemperaturen närmar sig temperaturinställningen, saktar fläkten ner.

Fan: Fläkten går på lågfart.

Fläkten kommer att arbeta på en mycket låg temperatur i underhållsdrift och i början av värmedrift.

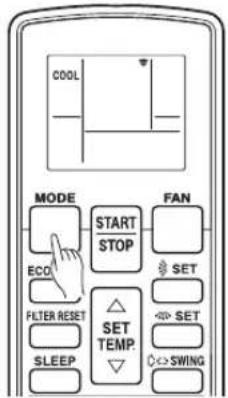

Exempel på: Inställt kylläge.

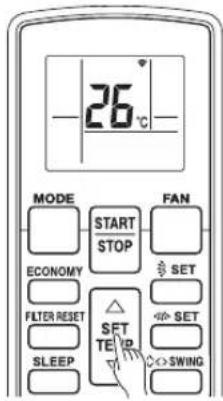

Exempel på: När satt till 26 °C.

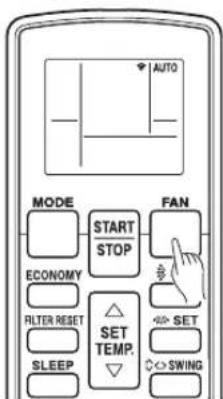

Exempel: Vid inställt läge AUTO.

Hur man stoppar funktion

Tryck på START/STOP-knappen

OPERATION-indikeringslysdioden (grön) släcks.

Om AUTO CHANGEOVER-funktion

AUTO: När AUTO CHANGEOVER först väljs, kommer fläkten att arbeta vid

mycket lågt varvtal omkring en minut, medan enheten bestämmer de aktuella förhållanden för rummet och i enhetlighet med dessa väljer det riktiga funktionsläget.

Om skillnaden mellan termostatinställning och aktuell rumstemperatur är mer än +2°C

→ Kyla eller avfuktningsfunktion

(Övervakningsfunktion kan inte väljas om utomhustemperaturen är låg.)

Om skillnaden mellan termostatinställning och aktuell rumstemperatur är inom ±2°C

→ Övervakningsfunktion

Om skillnaden mellan termostatinställning och verklig rumstemperaturär mer än 2 °C

→ Värmefunktion

(Övervakningsfunktion kan väljas om utomhustemperaturen är hög.)

- När klimataggregatet har justerat rummets temperatur till nära termostatinställningen, kommer det att börjaövervakningsfunktion. I övervakningsfunktionsläge kommer fläkten att arbeta vid lågt varvtal. Om rummets temperatur på grund av detta förändras, kommer klimataggregatet ännu en gång att välja den lämpliga funktionen (värme, kyla), för att justera temperaturen till det inställda värdet på termostaten.

(Övervakningsområdet är ±2 °C relativ till termostatinställning

Om det läge som automatiskt valts av enheten inte är tillfredsställande, välj ett av lägesfunktionerna (HEAT, COOL, DRY, FAN).

Om lägesfunktion

\*Värme

• Används till att värma rummet.
• När värmeläge väljs kommer klimataggregatet att arbeta vid mycket lågt fläktvarvtal i omkring 3 till 5 minuter, därefter byter det till den valda fläktinställningen. Denna tidsperiod ges för att tillåta inomhusenheten att värma upp innan den börjar arbeta för fullt.
• När utomhustemperaturen är mycket låg kan frost formas på utsidan av enheten och dess prestanda kan bli reducerad. För att ta bort sådan frost går enheten automatiskt in i avfrostningscykel då och då. Under automatisk avfrostningsfunktion kommer OPERATION-indikeringslampan (grön) att blinka och värmefunktionen kommer att avbrytas. Efter att man startar värmefunktion, tar det någon tid innan rummet blir varmt.

Kyla: Används till att kyla rummet.

Avfuktning:

• Används för mjuk kylning medan rummet avfuktas.
• Under avfuktningsläge kan man inte värma rummet.
• Under avfuktningsläge kommer enheten att arbeta vid lågt varvtal; för att justera rumsfuktigheten kan inomhusenhetens fläkt stanna då och då. Fläkten kan också arbeta vid mycket lågt varvtal medan rumsfuktigheten justeras.
• Fläktvarvtalet kan inte ändras manuellt när avfuktningsläge har valts.
• Används till att cirkulera luften genom rummet.

\* Under värmeläge:

Ställ in termostaten till en temperaturinställning som är högre än aktuell rumstemperatur. Värmefunctionen kommer inte att arbeta om termostaten är inställd på ett lägre tal än aktuell rumstemperatur.

Under kyla/avfuktningsläge:

Ställ in termostaten till en temperatur-inställning som är lägre än aktuell rumstemperatur. Kylnings- och avfuktningsfunktionerna kommer inte att arbeta om termostaten är högre inställd än den aktuella rumstemperaturen (i kylaläge kommer endast fläkten att arbeta).

Under fläktläge:

Aggregatets värmnings- och kylningsfunktioner kan inte arbeta samtidigt.

Se till att fjärrkontrollen är inställd på korrekt aktuell tid, innan timerfunktionen används (se sida 5).

Om inomhusenheten är kopplad till en träddragen fjärrkontroll, kan inte den trådlösa fjärrkontrollen användas att ställa in timern.

Hur man använder ON-timer eller OFF-timer

1 Tryck på START/STOP-knappen (om enheten redan är i funktion, fortsätt till steg 2).

Inomhusenhetens driftindikeringslampa (grön) lyser.

2 Tryck på TIMER MODE-knappen för att välja OFF-timer eller ON-timer funktion.

Varje gång som knappen trycks in ändras timerfunktionen på följande sätt:

3 Använd TIMER SET-knapparna till att justera den önskade OFF-tiden eller ON-tiden.

Ställ in tiden medan tidsdisplayen blinkar (blinkandet fortsätter i ytterligare fem sekunder).

knapp: Tryck för att avancera tiden.
- knapp: Tryck för att reversera tiden.

Omkring fem sekunder senare visar sig åter hela displayen.

Hur man använder Program-timern

1 Tryck på START/STOP-knappen (om enheten redan är i funktion, fortsätt till steg 2).

Inomhusenhetens OPERATION-indikeringslampa (röd) lyser.

2 Ställ in de önskade tiderna för OFF-timer och ON-timer. So evenitt "Hur man använder ON timer eller OFF-timer" för att ställe in

Se avsnitt "Hur man använder ON-timer eller OFF-timer" för att ställa in önskat läge och tider.

Omkring fem sekunder senare visar sig åter hela displayen.

Inomhusenhetens TIMER-indikeringslampa (grön) lyser.

3 Tryck på TIMER MODE-knappen för att välja PROGRAM-timerfunktion (antingen visas OFF → ON eller OFF← ON).

Displayen visar alternerande "OFF-timer" och "ON-timer", byter sedan till att visa tidsinställningen för den funktion som inträffar först.

- PROGRAM-timern träder i funktion. (Om ON-timern har valts att först vara i funktion, kommer enheten att sluta vara i drift vid denna tidpunkt.)

Omkring fem sekunder senare kommer hela displayen att åter visas.

Om PROGRAM-timern

• PROGRAM-timern tillåter att man integrerar OFF-timer och ON-timer funktionerna i en enda sekvens. Sekvensen kan involvera en övergång från OFF-timer till ON-timer, eller från ON-timer till OFF-timer, inom ett dygn.
• Den första timerfunktionen som är i funktion är den som är inställd närmast den aktuella tiden. Funktionsordningen indikeras av pilen i fjärrkontrollens display: (OFF→ ON, eller OFF— ON).
• Ett exempel på PROGRAM-timeranvändning kan vara att ha klimataggregatet att automatiskt stoppa (OFF-timer) efter att man somnar, sedan starta (ON-timer) automatiskt på morgonen innan man stiger upp.

Hur man avslutar timern

Använd TIMER-knappen för att välja "CANCEL" Klimataggregatet kommer att återgå till normal drift.

Hur man ändrar timerinställningarna

Utför steg 2 och 3.

Hur man stoppar klimataggregatets drift medan timern är i funktion

Tryck på START/STOP-knappen.

Hur man ändrar drifttillständ

Om man önskar förändra drifttillständ (driftläge, fläktvarvtal, termostatsinställning, QUIET-läge), efter att man har gjort timerinställning, vänta tills hela displayen åter visar sig, tryck sedan på de lämpliga knapparna för att ändra till det önskade driftstillständet.

Hur man avslutar timern

Använd TIMER-knappen för att välja "CANCEL".

Klimataggregatet kommer att återgå till normal drift.

Hur man ändrar timerinställningarna

1. Följ instruktionerna som ges i avsnittet "Hur man använder ON-Timer eller OFF-Timer för att väljaönskad timerinställning.
2. Tryck på TIMER MODE-knappen för att antingen välja OFF —ON eller OFF ON—

Hur man stoppar klimataggregatets drift medan timern är i funktion

Tryck på START/STOP-knappen.

Hur man ändrar drifttillständ

Om man önskar förändra drifttillständ (driftläge, fläktvarvtal, termostatsinställning), efter att man har gjort timerinställning, vänta tills hela displayen åter visar sig, tryck sedan på de lämpliga knapparna för att ändra till det önskade driftstillständet.

Till skillnad från andra timer-funktioner, används insomningsfunktionen för att ställa in tiden tills luftkonditioneringen stannar.

Använda insomningstimern "SLEEP"

Medan luftkonditioneringen är igång eller stoppad, tryck på "SLEEP" knappen.

Mottagarenhetens kontrollpanel OPERATION indikationslampa (grön) lyser och TIMER indikationslampan (orange) lyser.

Ändra Timer-inställningar

Tryck" SLEEP " knappen igen och ställ in tiden med "TIMER - / TIMER " knapparna.

knapp: Tryck för att flytta fram tiden.
- knapp: Tryck för att ställa tillbaka tiden.

5 sekunder senare kommer hela displayen visas igen.

Avsluta Timer:

Använd "TIMER MODE" knappen och välj "CANCEL".

Enheten kommer att återgå till det normala driftsläget.

Att stoppa enheten under Timer-drift Timer Operation:

Tryck "START/STOP" knappen.

Om SLEEP TIMER

För att förhindra överdriven uppvärmning eller kylning under sömnen ändrar Insomningstimer automatiskt temperaturen i enlighet med den inställda tidsinställningen. När den inställda tiden har gått, slutar luftkonditioneringen helt. Baserat på den inställda temperaturen i fjärrkontrollen, inomhusenhetens temperatur varierar lite. Men i detta fall, temperaturindikationen på fjärrkontrollens display ändras inte utan stannar på tidigare inställd temperatur.

Under värmedrift (inomhusenhet):

När SLEEP timern är inställd, sänks temperaturinställningen automatiskt med 1 °C var 30:de min. När den förinställda temperaturen har sänkts med totalt 4 °C, temperaturinställningen bibehålls tills den inställda tiden är uppnådd och enheten slår automatiskt ifrån.

SLEEP-timerinställning

SLEEP-timerinställning

MANUELL AUTO-DRIFT

Använd MANUAL AUTO drift då fjärrkontrollen tappats bort eller är på annat sätt otillgänglig.

Så här använder huvudenhetens kontroller

Tryck" MANUAL AUTO" på mottagarenhetens panel till höger

För att stoppa driften, tryck på "MANUAL AUTO" knappen igen.

- Då enheten är i drift genom styrning med manuell/autoknappen reagerar den på samma sätt som under AUTO drift på fjärrkontrollen.

Men, om det är en multi AIR-conditioner kommer den följa driften av de andra anslutna inomhusenheterna.

- Fläkthastigheten är i läge "AUTO" och den inställda temperaturen är 24 °C.

Starta enheten innan du utför den här proceduren.

Använda ECONOMY-drift

Tryck "ECONOMY" knappen.

" ECO " visas på fjärrkontrollens display.

Ekonomidrift är i drift.

Att avbryta ECONOMY-drift

Tryck "ECONOMY" knappen igen.

" ECO " försvinner från fjärrkontrollens display.

Normal drift är åter.

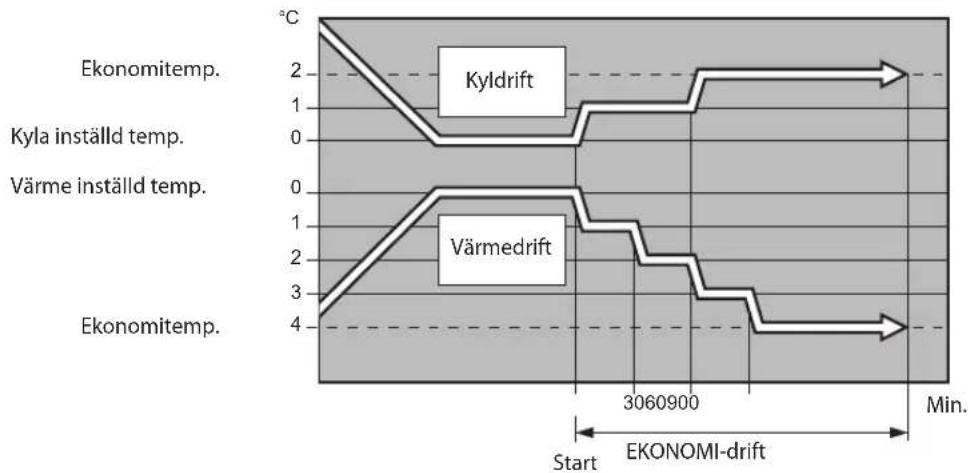

Om EKONOMI-drift

Ekonomidrift kan ställas in med fjärrkontrollen.

Temperaturinställningen kompenseras automatiskt under en viss tidsperiod.

Baserat på inställd temperatur i fjärrkontrollen varieras temperaturen med små variationer. Men i detta fall, temperatur-indikationen i fjärrkontrollen ändras inte då den fortsätter att indikera inställd temperatur vid EKONOMI-drift.

FILTER RESET

Vid rengöring av luftfilter på inomhusenheten, återställ som visat schema för filterrengöring.

Att använda FILTERRESET

Tryck "FILTER RESET" button.

Då 2 eller fler klimatenheter är installerade i ett rum och fjärrkontrollen styr en annan enhet än den du önskar, ändra fjärrkontrollens signal och tilldela den till endast den/de enheter som önskas styras.

(4 valmöjligheter).

Då 2 eller fler klimatenheter är installerade i ett rum, vänligen kontakta auktoriserad servicepersonal för att byta signalkoder för klimatanläggningen.

Följ dessa steg för att assignera individuell kod till fjärrkontrollen. (Notera: Enheten kan inte ta emot något kommando ifall fjärrkontroll med tillhörande kod inte används och/eller är programmerad.)

1 Tryck" START/STOP " tills enbart klockan är synlig på fjärrkontrollens display.

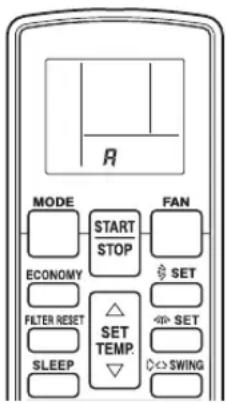

2 Tryck "MODE" knappen i minst 5 sekunder för att se den inställda koden (fabriksinställning R).
3 Tryck "SET TEMP. / SET TEMP. "knapparna för att byta kod mellan de 4 olika valen A b c d . Para sedan ihop på displayen med enhetens programmerade kod.
4 Tryck "MODE" knappen igen för att åter komma till klockan. Koden är nu ändrad.

Om inga knappar trycks ned återgår displayen efter 30 sekunder till visning av klockan. I detta fall börja om från steg 1.

Enhetens individuella kod är från fabrik [A]. Vänligen kontakta auktoriserad servicepersonal för inställning av kod i inohusenhet.

Fjärrkontrollen återgår till kod A vid utbyte av batterier. Vid användning av annan kod än A, återställ koden vid byte av batterier. Om du inte minns vilken kod ni valt för inomhusenheten i fråga, prova var och en av koderna (A→b→c→d) tills du hittat koden som enheten svarar på.

• Fjärrkontroll kanske inte är tillåten beroende på funktioner, lokal drift med en vanlig fjärrkontroll, inklusive en trådlös fjärrkontroll, är då förbjuden.
• Visning av driftstillständ på inomhusenheten och denna enhet kan skilja sig åt när inomhusenhet drivs med "RC Prohibition control".

Instruktioner gällande värmedrift (*) gäller endast "HEAT PUMP MODELL".

\*Prestanda i värmeläge

• Denna luftkonditionering används enligt värmepumpsprincipen, absorbera värme från utomhusluften och överföra denna värme inomhus. Resultatet av detta blir att kapaciteten minskar med sjunkande utomhustemperatur. Om man upplever en otillräcklig värme rekomenderas att man använder denna luftkonditionering tillsammans med en annan värmekälla.
• Luftkonditionering med värmepumpsfunktion värmer rummet genom att cirkulera inomhusluften, detta innebär att det kan dröja en stund vid igångkörning innan hela rummet är tillfredsställande uppvärmt.

* Då både inom- och utomhustemperaturer är höga

- När både inomhus och utomhus temperaturen är hög under drift, utomhusenhetens fläkt kan vara stilla ibland.

Fläkthastighet: AUTO

*Värme: Fläkten kommer att arbeta vid mycket låg hastighet när lufttemperaturen ut från inopmhusenheten är låg.

Kyla : Som rumstemperaturen närmar sig den inställda temperaturen blir fläkthastighet långsammare.

Dry: Fläkten går på lågfart.

\*Mikrodatorstyrd automatisk avfrostning

• Vid användning av värmepumpsfunktion under låga utomhustemperaturer och fuktiga förhållanden, frost kan bildas på utomhusenheten vilket bidrar till minskad effektivitet.
  För att förhindra denna typ av nedsatt prestationsförmåga, Enheten är utrustad med en mikrodatorstyrd Automatisk avfrostningsfunktion. Om frost bildas stannar enheten temporärt och enheten går in i avfrostningsläge under en kort stund (ca 4 till 15 minuter)
  Under automatisk avfrostning blinkar driftindikatorlampan (grön).

Kylning vid låga utomhustemperaturer

- När utomhustemperaturen sjunker kan fläkten i utomhusenheten gå ner på lågfart.

\*Varm start (i värmeläge)

- För att förhindra kallras/drag vid start av enheten.

Inomhusenhetens fläkt startar ej eller går på lågfart tills värmeväxlaren när den rätta temperaturen.

Mode: AUTO

KYLMODELL

- När rumstemperaturen är 2 °C över inställd temperatur skiftar enheten mellan cool och dry.

VÄRMEPUMPSMODELL

Automatisk driftssättsskiftning

• När AUTO CHANGEOVER är vald väljer enheten själv det driftssätt efter inställda förutsättningar (Kyla eller Värme) utefter ditt rums behov.
• När AUTO CHANGEOVER först väljs arbetar fläkten på låg hastighet i ungefär en minut för enheten att känna av omgivningen och det bästa driftssättet.

Om skillnaden mellan temperaturinställning och faktiska rumstemperaturen är mer än +2°C

Kyla eller Dry drift (Övervakningsläge kan infalla om temperaturen är låg.)

Om skillnaden mellan temperaturinställning och faktiska rumstemperaturen är inom ±2 °C

Övervakningsdrift

Om skillnaden mellan temperaturinställning och faktiska rumstemperaturen är mer än -2 °C

Värmedrift

(Övervakningsläge kan infalla om temperaturen är hög)

● Under tork-drift (Dry) bör fläkthastighet låg väljas för en mer subtil kylfunktion under vilken fläkthastigheten temporärt kan avstanna.
- När rumstemperaturen är nära den inställda temperaturen startar luftkonditioneringen i övervakningsläge. i övervakningsläge går fläkten på väldigt låga varv. Om rumstemperaturen skulländras nämnvärt ändras detta och enheten väljer igen den mest optimala driften under förinställda förutsättningar (Värme eller Kyla).

Om de olika driftssätten

*Heating: Anänds för att värma rummet.

• I värmeläge kommer luftkonditioneringen till en början var i drift med låg fläkthastighet i 3 till 5 minuter, efter detta ändras den till den valda fläkthastigheten. Denna perioden är till för att enheten skall värmas upp innan den går upp i full drift.
• Vid väldigt låg rumstemperatur, frost kan bildas på utomhusenheten, effektien kan minska något. För att ta bort denna frost går enheten in avfrostningsläge vid behov. Under den automatiska avfrostningsdriften blinkar OPERATION-lampan (grön) och värmedrift blir avbruten en kort stund.

- Efter omstart tar det en liten stund innan den börjar värma igen.

Cooling: ● Används för att kyla utrymmet.

Dry: ● Används föratt försiktigt kyla rummet medans avfuktning pågår.

- Du kan inte värma upp rummet under avfuktningsläget.

- I avfuktningsläge, enheten kommer att arbeta i lågfart; för att justera luftfuktigheten i rummet, inmhusenhens fläkt kan stanna i intervaller. Dessutom kan fläkten arbeta vid mycket låg hastighet vid justering av rummets luftfuktighet.

- Fläkthastigheten kan inte manuellt ändras under "DRY"-läge.

Fan: ● Används för att cirkulera luften i hela rummet.

Under "Heating"-läge:

Ställ in temperaturen till en temperatur som är högre än rumstemperaturen.

Enheten kommer inte gå i värmeläge om den inställda temperaturen är lägre än den faktiska rumstemperaturen.

Under "Cooling/Dry" läge:

Ställ in temperaturen till en temperatur som är lägre än rumstemperaturen. Enheten kommer inte gå i endera läge om den inställda temperaturen är lägre än den faktiska rumstemperaturen.

I kylläge kommer fläkten att gå långsamt i övervakning.

Under Fan mode:

Enbart fläkt och ingen kyl eller värmefunktion.

AUTO Återstart

I händelse av strömavbrott

• Om strömförsörjningen till luftkonditioneringen blir avbruten av t.ex ett strömavbrott, enheten återstartar automatiskt med de inställningar man gjort innan då strömmen är tillbaka.
• Om ett strömavbrott inträffar under TIMER drift, timern kommer att återställas och enheten börjar (eller slutar) gå under den nya timerinställningen. I detta fall kommer TIMER lampa (orange) att blinka.

- Avändning av andra elektriska apparater (elektrisk rakapparat etc.) eller närliggande användning av trådlösa radiosändare kan orsaka luftkonditioneringen att fela. Om detta skulle uppstå, gör enheten strömlös i någon minut för att sedan slå på strömmen och använd enheten som innan med hjälp av fjärrkontrollen.

Instruktioner ang. värmesystem (*) tillämpas endast för "HEAT PUMP MODEL".

WARNING

I händelse av fel (det luktar bränt, etc), omedelbart stoppa driften, koppla ur strömmen eller slå av strömbrytaren och ring auktoriserad servicepersonal.

Att bara stänga av enheten på fjärrkontrollen gör inte enheten helt strömlös.

Se alltid till att dra ut nätkontakten eller stänga av strömbrytaren för att försäkra er om att strömmen verkligen är helt bortkopplad.

Innan du begär service, kontrollera följande:

	Symptom	Problem	Se sida
NORMAL FUNKTION	Startar ej med detsamma:	● Om enheten är stoppad och sedan omedelbart startas igen, kompressorn kommer inte att gå i ungefär 3 minuter, för att förhindra att säkringen skall bli överbelastad.● Whenever the power supply plug is disconnected and then reconnected to a power outlet, the protection circuit will operate for about 3 minutes, preventing unit operation during that period.	—
	Ljud hörs:	● Under drift och omedelbart efter stopp av enheten kan ljudet som av att vatten rinner i luftkonditioneringens rör.Dessutom kan ljud vara särskilt märkbar i 2 till 3 minuter efter start (ljudet av köldmedieflöde).● Under drift kan ett lätt gnisslande ljud höras. Detta är resultatet av mindre expansion och kontraktion av skalet orsakat av temperaturskillnader.	—
		*● Under uppvärmning kan ett fräsande ljud höras vid tillfällen.Detta ljud är producerat av den automatiska avfrostningen.	12
	Lukt:	● Viss lukt kan avges från inomhusenheten. Denna lukt är resultatet av att rummet luktar (möbler, tobak osv) och som nu sugs in i luftkonditioneringen.	—
	Dimma eller ånga produceras:	● Under kyl eller avfuktningsläge kan en lätt dimma eller ånga synas lämna inomhusenheten. Detta beror på den plötsliga kylningen av rumsluften och sedan avges från luftkonditioneringen, vilket resulterar i kondens och imma.	—
		*● Under värmedrift kan utomhusenhetens fläkt stanna och ånga kan ses stiga från enheten. Detta beror på den Automatiska avfrostningen	12
	Luftflödet är svagt eller stannar:	*● När enheten startas i värmedrift går fläkten väldigt lägt för att tillåta att alla interna delar värms upp.*● Under värmedrift, om rumstemperaturen stiger över den inställda temperaturen, inomhusenhetens fläkt stannar och startar..Om du vill värma upp rummet ytterligare, ställa in temperaturen till ett högre värde.	—
		*● Under värmedrift, enheten kommer att stanna tillfälligt (mellan 4 och 15 minuter) under den automatiska avfrostningstiden.Under den automatiska avfrostningen blinkar OPERATION-lampan (Grön)	12
		● Fläkten kan arbeta vid mycket låg hastighet under avfuktning eller när enheten övervakar rummet.	—
		● I övervakning AUTO-drift kommer fläkten snurra vid mycket låga varv.	—
	Vatten kommer från utomhusenheten:	*● Under värmedrift, vatten kan komma från utomhusenheten som följd av den automatiska avfrostningen.	12

Instruktioner gällande värme (*) tillämpas endast "HEAT PUMP MODEL".

	Symptom	Problem	Se sida
TITTA EN GÅNG TILL	Går inte alls:	● Är strömbrytaren avslagen?● Har det varit strömavbrott?● Har en säkring gått?	—
	Dålig kyla (eller*Värme) kapacitet:	● Är enheten på timer?	7 to 8
		● Är luftfiltret smutsigt?● Är luftkonditioneringens insug eller utblås blockerat?● Är inställningarna korrekt utförda från fjärrkontrollen?● Är ett fönster eller en dörr öppen?● I kyldrift, tilläter ett fönster direkt soljus att komma in i rummet? (dra för gardinen)● I kyldrift, finns det värmeapparat i rummet, andra maskiner eller är det många människor i rummet?	—
	Enheten går annorlunda från vad fjärrkontrollen är inställd på?:	● Är batterierna slut i fjärrkontrollen?● Är batterierna rätt iförda i fjärrkontrollen?	4
	Signalen mottags ej efter byte av batterier i fjärrkontrollen:	● Använder du en annan fjärrkontrollskod än kod A?	10

Om problemet kvarstår efter dessa kontroller, eller om du märker brandlukt eller att TIMER lampan (orange) och OPERATION (grön) blinkar, stoppa driften omedelbart, dra ut nätkontakten, och kontakta auktoriserad servicepersonal.

SPECIFICATIONER

Fjärrkontroll (TRÅDLÖST TYP)

MODELL STRÖM		DIMENSIONS & WEIGHT
		HÖJD	BREDD DJUP	VIKT
UTY-LNH *	DC 3 V 170 mm	56 mm 19 mm 85 g (Batterilös)
