BRUKSANVISNING 8T Bonnet
- Uppsamlings bord ingår
- 4 -vägskniv, vändbar, ingår
- Motor med hydraulpump.
- Tvåhands säkerhets reglage
- Stödben
- Euro kontakt, 3-fas med fasvändare.
- Huvudbalk som också inrymmer tank
- Massiva hjul.
Montering:

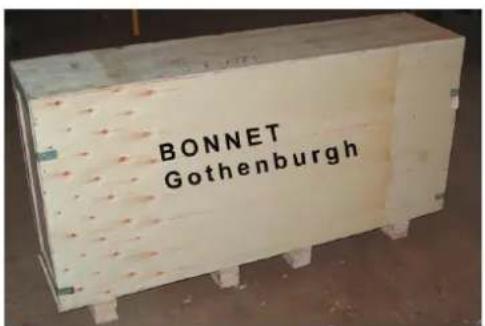

Vedklyven levereras till kund i en kraftig låda av plyfa.
Se till att emballaget är oskadat annars påpeka skada för transportören.

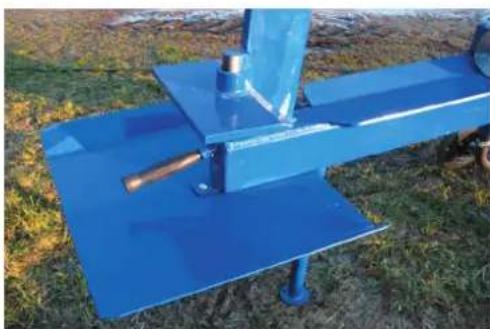

Se till att samtliga detaljer fi nns med enligt huvudbild på sidan 1 Montera Stödben, hjul, uppsamlingsbord samt 4-vägskniven.
Efterdra synliga bultar och se till att inga skador fi nns på elektriska detaljer samt hydraulslangar.
Uppstart:
Kontrollera oljenivån
Anslut maskinen till 380V/16 A /3-fas.
Se till att ni har föreskriven skyddsutrustning och att ingen annan person vistas i närheten av maskinen.

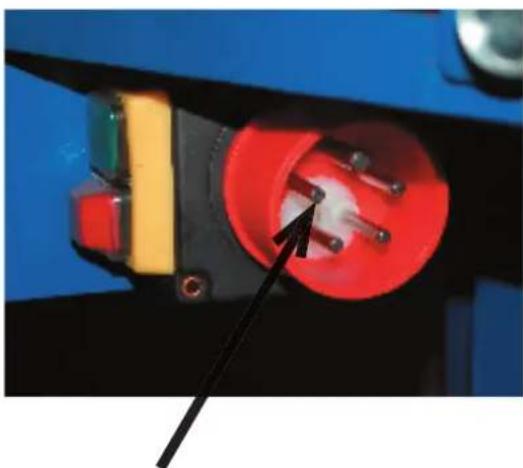

Starta maskinen med gröna startknappen , se bild nedan.
Provkör genom att aktivera båda reglagearmarna samtidigt.
Skulle kolven inte fl ytta sig eller röra sig långsam kan man behöva fasvända!
Detta görs enkel genom att vrida den vita plattan,
se pil nedan, 180 grader. Använd en stjärnskruvmejse!
Kör kolven fram och tillbaka till ändlägena för att lufta ur systemet innan ni börjar klyva!
Tilläggsinformation för Våra Norska kunder:
Vedklippens Motor är en TRE -fas motor 230/400V Den kan kopplas på två sätt beroende på vilken spänning man har:

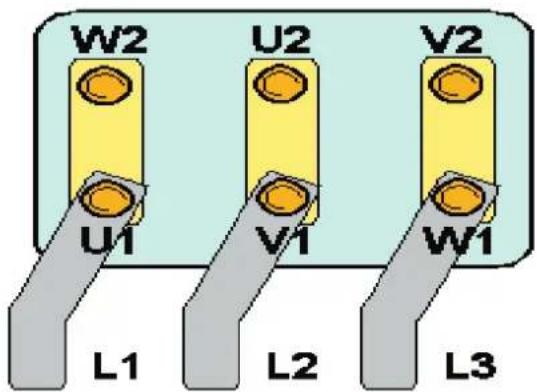

1. Deltakoppling 3\* 230V (NORGE)

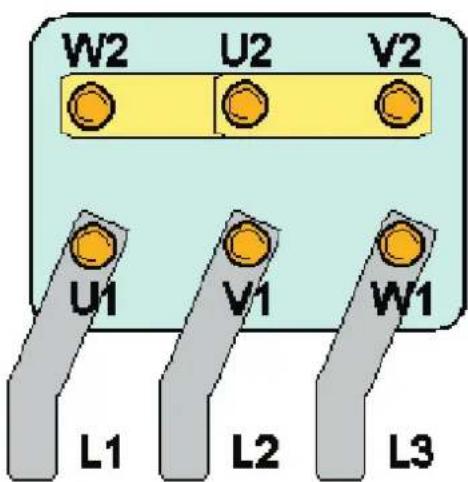

2, Star koppling 3\*400V

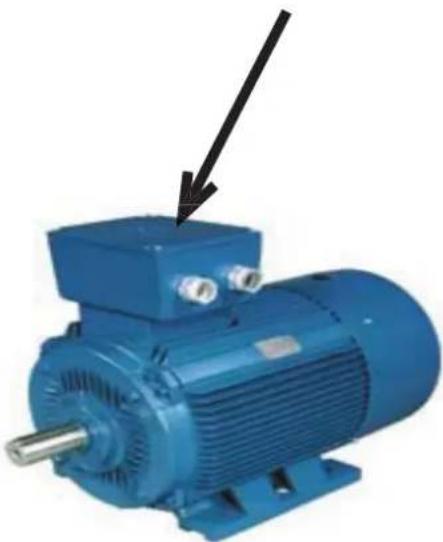

Lock som avlägnas
L1, L2 och L3 är de tre ingående faserna!
Genom att lossa locket på motorns kopplingsdosa kan man enkelt fl ytta plåtlecken ( gula) och på så sät koppla in rätt spänning!
Från Fabrik är Spänningen: 3\* 400 V
Arbeta med maskinen:
Använd rätt skyddsutrustning som Handskar, Hjälm, Skor med Stålhätta, Skyddsglasögon samt Hörselskydd.
Maskinen skall hanteras av en person.
Innan start var noga med att lossa påfyllnadslocket på oljetanken några varv då detta även fungerer som luftskruv. Vissa lock har inbyggt lufthål.
Beroende på om man skall klyva 2 eller 4 bitar kan man klyva med 4-vägskniven eller utan. Vänd 4-vägsklyven beroende på stockens diameter.
Se upp ! Under inga omständigheter får man klyva stock från sidan!
På maskinens sida fi nns en stäng med stopphylsa som man kan justera hur långt klyven skall gå tillbaka! Bra om klyver kortare ved.
Förvaring:
När klyven inte används skall den förvaras torrt och kopplingshandsken tas ur!
Att täcka over med presenning eller dylikt är olämpligt då det bildas kondens som förstör klyvens el o hydraulutrustning!
Var noga med att då och då efterdra synliga bultar.
Dagligen:
Inspektera kablage och slangar före uppstart, sprickor eller klämskador ---- byt ut!
Kolla oljenivå samt att inga läckage föreligger.
Efter ca 100 timmars användning :
Knivarna slipas med vinkelslip eller fi efter behov.
Hydrauloljan cyts ut! OBS! Lämna gamla oljan på returstation!
Välj bra kvalite, viskositet 32.
Andra smörjpunkter ( Vanligt fett/olja):
Glidytor, Skruvar samt Hjulaxel.
Försäkran om överensstämmelse:
Produkt: Bonnet 8 T Vedklyv.
Maskinen uppfyller följande direktiv:
Maskindirektivet (98/37/EG)
Garanti:
Vi lämnar 3 års garanti för ursprungliga material och fabrikationsfel.
Ovarsam hantering samt eget ingrepp eller förändring av maskinen utesluter garanti.
Äterförsäljare:
