BRUKSANVISNING KMP PX21 Aritherm

INSTALLATIONS- och DRIFTSANVISNING

PX21

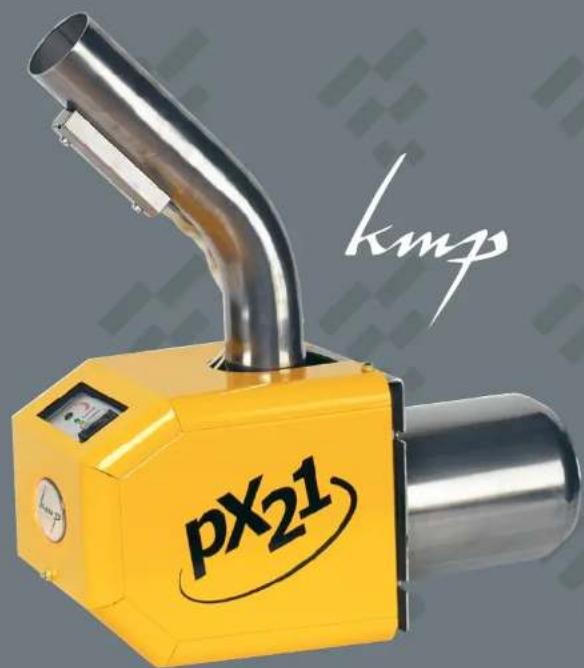

PELLETSBRÄNNARE KMP PX21

ARITERM

Innehållsförteckning

Beskrivning 2

Installation 3-4

Elinstallation 5

Uppstart och inställningar 6

Ackumulatortank 7

Underhåll / felåtgårder 7-10

Sprängskiss. 11

Tekniska data 11

Tillbehör 11

Monteringsbeskrivning 12

Garantidelar 13

Garanti-/Servicebevis 15-17

Beskrivning

PX21-brännaren är avsedd att monteras på en värmepanna och skall eldas med träpellets. Den medföljande skruvtransportören matar bränslet från ett separat förråd.

Den integrerade elektroniken styr brännaren med hjälp av en medföljande temperaturavkännare som anbringas på pannan, och startar och stannar brännaren automatiskt samt anpassar effekten efter panntemperaturen.

Kontrollpanelen har en strömbrytare för till- och frånslag, och justerskruvar för effekt, startdos, fläkt och önskad panntemperatur.

Tre stycken kontrollampor indikerar att:

1. – strömmen är till (grön) (över strömbrytare)

- brännaren går i högfartsläge (grön)

- brännaren tänder (grön blink)

- brännaren väntar på start (grön långsam blink)

1. – brännaren går i lägfartsläge (gul)

2. – driftstopp vid start (röd)

- driftstopp i högfartsläge (röd) (grön)

- driftstopp i lågfartsläge (röd) (gul)

Brännaren är försedd med ett mikroprocessorstyrt kontrollsystem som sköter om övervakningen och kontrollerar förbränningen.

Brännaren tänds med hjälp av ett varmluftselement när panntemperaturen understiger den temperatur som valts med kontrollpanelens trimpotentiometer.

Startproceduren sker helt automatiskt i flera steg för att få en snabb och nära nog rökfri tändning.

När panntemperaturen ökat 2 - 5°C sänks brännarens effekt till hälften, för att stanna helt när inställd max-temp är uppnädd (80°-85°). Efter en kort nedkylningsfas stannar brännaren, och återstartar automatiskt när temperaturen har sjunkit ca 8°-12°.

PELLETSBRÄNNARE KMP PX21

ARITERM

Installation

PX21-brännaren skall monteras i en av pannans luckor. Ofta är det lämpligt att montera den i oljebrännarluckan, men om utrymmet för aska är litet kan luckan för vedinkast vara ett bra alternativ. År luckan så liten att den inte går att öppna utan att ta bort pelletsbrännaren, kan den enkelt tas bort och återmonteras, med den medlevererade dockningsflänsen, eftersom brännaren skall rengöras c/a en gång i veckan under eldningssäsong.

OBS! Den lokala skorstensfejarmästaren måste kontaktas i samband med brännarinstallationen.

Montering av brännaren

1. Bestäm var i pannan brännaren skall monteras. Placera den om möjligt så att det går att öppna luckan med brännaren sittande kvar, eftersom det underlättar skötseln.

OBS! Luckan får ej kunna öppnas utan att strömmen till brännaren bryts.

1. Märk ut var brännaren skall sitta och ta hål i luckan. Montera dockningsflänsen och täta med pannkitt eller högtemperatursilikon. Lås fast brännaren med insexskruven på ovansidan på flänsen.

OBS! Luckan måste vara väl isolerad.

1. Kontrollera att alla luckor och spjäll är täta så att det inte kan komma in tjuvluft.
2. När brännaren är monterad och eventuell tätning av pannan är gjord skall skruven monteras.

OBS! Vid matning direkt till brännaren, skall skruv av KMP:s fabrikat användas.

Förankra gärna skruven med en kedja i taket. Innan skruven och brännaren monteras samman; se avsnittet "Start och inställningar".

Viktigt!

• Om rökgasspjäll finns skall det alltid vara fullt öppet.
• Alla luckor och rökrörsanslutningar måste vara täta.

Detta är extra viktigt om skorstenen är trång eller genererar dåligt drag av annan anledning. I annat fall finns risk för inrykning vid starten, speciellt om brännaren inte är rätt justerad.

Matarskruv

Oberoende av om standarskruv eller annan skruv används måste följande iakttagas:

• Inloppsänden på skruven skall alltid ligga minst 100 mm från botten och minst 150 mm från närmaste vägg i förrådet.
• Lutningen från horisontalplanet skall vara mellan 40° och 50°.
• Matarskruven måste förankras väl eftersom den vill arbeta sig in i förrådet!

Termostat

Den medlevererade givaren för panntemperatur skall placeras i ett dykrör eller högt upp på pannkroppen innanför isoleringen. Finns inget annat sätt kan givaren limmas fast direkt mot tryckkärlsplåten med ett tvåkomponents epoxilim. Observera att givaren måste ligga an direkt mot pannkroppen för att temperaturregleringen skall bli exakt och stabil.

Pannrum och säkerhet

Det måste ovillkorligen finnas en öppen tilluftsventil i pannrummet för att ge luft till förbränningen. Ventilens fria yta bör motsvara skorstens tvärsnittsarea.

En varmluftpanna får inte hämta varmluften från pannrummet!

Det är ur brandsäkerhetssynpunkt viktigt att pannrummet är rent och dammfritt. Brännbara material skall inte förvaras närmare än 1,5 m från brännaren.

Kemikalier skall överhuvud taget inte förvaras i pannrummet då de dels kan vara brandfarliga, dels kan ge frätskador i skorstenen.

Dörren till pannrummet skall alltid vara stängd!

PELLETSBRÄNNARE KMP PX21

ARITERM

Pelletsförråd

Förrådet skall utformas så att det inte blir onödigt mycket damm och spån i pannrumet vid fyllning. Det skall vara klätt med ett icke brännbart material, t.ex. plät eller gipsskivor. Matarskruven skall kunna tas bort för rengöring utan att förrådet måste tömmas först.

Om skruvlängden inte räcker bör ett mellanförråd byggas och en matarskruv av standardlängd anslutas till detta.

PX21-brännaren kan installeras i nästan alla förekommande pannor på marknaden. Det är viktigt att eldstaden är så stor att flamman inte slår i vattenkylda väggar. Det skall också finnas plats för askan.

Pannans rökgaskanaler får inte vara så trånga att dom lätt täpps igen av askan. Vedpannor har den fördelen att dom oftast har större utrymme för askan och är lättare att sota, men även de flesta oljeeldade pannor är lämpliga för PX 21.

Vid val av placering i en kombipanna, kontrollera om det skiljer mycket på angiven effekt mellan olja och ved. Överstiger skillnaden inte 10 kW bör pelletsbrännaren placeras i vedluckan om det går att öppna vedluckan med brännaren monterad.

Säckeldade pannor kan vara olämpliga då det bildas ett övertryck i dessa under eldning. Små så kallade köksvedpannor har oftast för låg kapacitet för att vara lämpliga. En panna avsedd för hög effekt (>40kW) kan ge för låga rökgastemperaturer (se avsnittet "Skorstenen")

Anläggningen skall alltid ha en alternativ energikälla (el, ved eller olja) för att minska sårbarheten.

■ Minimimått på eldstaden

Avständet mellan brännarrörets överkant och taket i eldstaden måste vara minst 50 mm.

Det bör vara minst 200 mm mellan brännarens framkant och bakre delen av eldstaden. Detta regleras med den medlevererade dockningsflänsen.

Minimimätt till eldstadens botten är beroende på pannans konstruktion, men generellt kan sägas att det skall finnas plats för den mängd aska som bildas under minst en veckas vintereldning.

Tänk på att större delen av askan hamnar längst inne i eldstaden.

Skorstenen

Vid för låg rökgastemperatur finns risk för kondensring av rökgaserna, vilket kan leda till frätskador och sönderfrysning i skorstenens övre del. Man bör efterstråva en rökgastemperatur efter pannan på minst 180°C. En säkrare metod är att mäta rökgastemperaturen c.a 1 meter ner från toppen av skorstenen. Om temperaturen överstiger 80°C är kondensrisken liten.

Är temperaturen lägre måste kontroll ske. Kontrollera även genom skorstenens sotlucka om det finns fukt i skorstenens nedre del. Är detta fallet måste ovillkorligen rökgastemperaturen höjas.

Om endast ringa kondens kan konstateras i skorstenens övre del kan det räcka med att installera ett dragavbrott, alternativt kan brännaren köras i enbart hög-effektläge.

Om stora mängder kondens uppstår bör man installera ett insatsrör i skorstenen som tål dessa påfrestningar.

Om undertrycket i skorstenen, vid nyligen stoppad brännare, är större än 20 Pa måste dragavbrott installeras. Detta skall ställas på 12-15 Pa. Detta för att säkerställa en störningsfri drift.

PELLETSBRÄNNARE KMP PX21

ARITERM

Elektrisk installation

Alla elektriska anslutningar på brännaren och skruven har snabbkontaktdon enligt nedan.

1. Till panntemperaturgivare
2. Till matarskruv (230 V)
3. Strömmatning in (230 V)

Fig. 2 Kontaktdon på brännaren

Även skruvmotorn har ett kontaktdon (motsvarande nr 3 i Fig. 2). Brännarens skyddskåpa kan inte tas bort utan att alla sladdar dras ur donen 1 - 3.

Kabel för matningsspänning till brännaren skall kopplas av behörig elinstallatör via pannans överhettningsskydd.

OBS! Gamla säkerhetsbrytare och överhettningsskydd kan orsaka fel. Därför bör dessa bytas ut.

Övriga anslutningar har färdiga kablage med kopplingsdon som medföljer pelletsbrännaren.

OBS! Brännaren måste enligt lag kopplas till ett externt överhettningsskydd med manuell återställning.

Överhettningskyddets känselkropp skall alltid vara placerat i dykrör eller på bästa plats för god temperaturavkänning. Temperaturgivarkabeln får ej klamras eller buntas tillsammans med 230 VAC.

Om pannan inte har ett befi ntligt överhettningsskydd måste ett sådant ovillkorligen installeras (fi nns som tillbehör hos återförsäljaren).

OBS! Skruvmotor på mer än 1,6 ampere måste kopplas via relä (endast aktuellt när man använder icke-standardskruv.

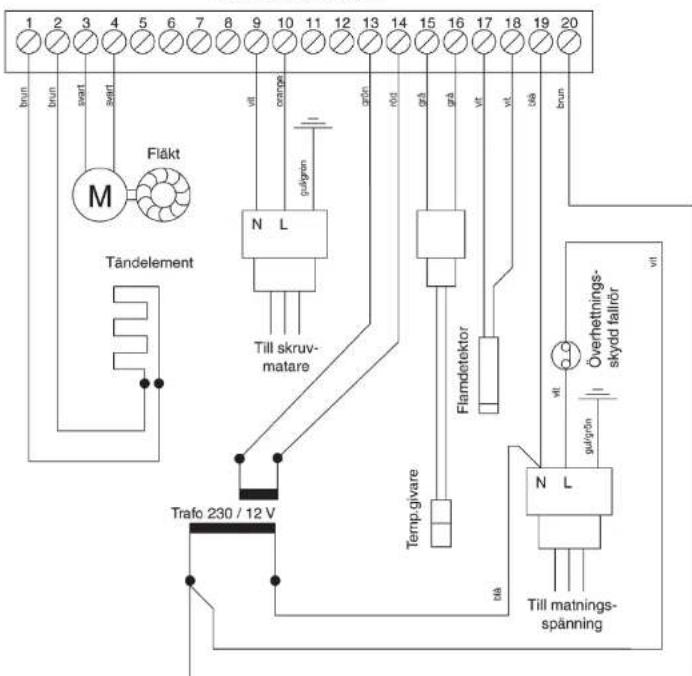

Kopplingsschema

Kopplingslist på kretskort

PELLETSBRÄNNARE KMP PX21

ARITERM

■ Uppstart och inställningar

Första start

Brännaren är ej inställd vid leverans. Den måste injusteras vid första start. Normalt skall brännaren användas med två effektlägen (hög och läg), men med en enkel omställning på styrkortet kan lägeffektläget väljas bort om så önskas.

En stor eller effektiv panna som ger rökgastemperaturer understigande c.a 180°C bör köras på enbart högeffekt för att undvika problem med kondensutfällning i skorstenen. Undantag: om skorstenen har insatsrör tål den viss kondensutfällning, rådgör med din installatör.

Inställning av luft- och bränslemängd

1. Fyll skruvtransportören med pellets innan den ansluts till brännaren genom att ansluta skruvmotorns kabel direkt till brännarens anslutningskabel. Låt den gå några minuter efter att den har blivit full.
2. Ställ in startdosen (mängden pellets vid tändning) med Pot 2, vridning åt höger ökar mängden. Lagom dos år ca 3 - 4 dl. Eventuell ändring av startdosen märks först vid nästa omstart.
3. Inställning av bränslemängd (effekt) för drift: Starta brännaren och vänta 5 minuter efter att den gått in i driftfas (grön diod lyser med fast sken), justera Pot 1 tills lågan har rätt färg. Skruvtransportören skall normalt rotera knappt 3/4 varv i varje matningscykel (med standardskruv).

Inställning av luften

För optimal inställning skall ett rökgasinstrument användas, tala med din installatör. Inställning av rätt luftmängd är viktig för att erhålla god eldningsekonomi.

Lågan skall några minuter efter start ha en gul-vit nyans. Är lågan mörkt gul får brännaren för mycket bränsle eller för lite luft, vit låga innebär tvärt om för mycket luft eller för lite bränsle. Grå eller svart rök från skorstenen indikerar också för lite luft. Vit rök består mest av vattenånga vilket är fullt normalt under vissa väder-betingelser.

Om pannan tidigare har eldats med ved kan röken vara mörk och starkt luktande p.g.a. att tjära i pann- och skorstensväggar bränns bort. Detta kan pågå under ca en vecka.

OBS! Lågan kan variera lite i färg mellan vit och gul, detta är helt normalt. Vid byte av bränslesort eller fabrikat skall inställningarna kontrolleras.

Inställning av lägeffektläge

Vänta tills brännaren går i lågeffektläge (gul lampa lyser), ställ luftmängden på Pot 4 på samma sätt som vid inställning av högeffektläget. Lågan skall vara betydligt mindre än i högeffektläge.

Fränkoppling av lägeffektläge

Tag bort bygeln på kortets högra sida.

Fig 3. Bygling för hög- och lägeffekt.

Potentiometrar för justering

Pot 1: Bränslemängd i driftfas.

Pot 2: Bränslemängd till startdos.

Pot 3: Luftmängd i högeffektläge.

Pot 4: Luftmängd i lägeffektläge.

Brännaren kan hantera de flesta typer av ren träpellets, dock rekommenderas 6 eller 8 mm eftersom grövre pellets inte ger fullt så gott förbränningsresultat. Pelletskvalitén skall vara Grupp1 enl. svensk standard SS187120.

Fin pellets med lite finfraktioner (spån) och en jämn kvalitet ger alltid ett bättre förbränningsresultat och mindre driftstörningar.

PELLETSBRÄNNARE KMP PX21

ARITERM

Ackumulatortank

Eldning mot ackumulatortank

Det kan vara fördelaktigt att använda en ackumulatortank uppkopplad mot pannan eftersom det ger längre drifttider på brännaren och bättre årsmedelverkningsgrad.

Med PX21-brännaren lönar det sig dock sällan att nyinstallera ackumulatortank eftersom vinsten knappast blir så stor att den kan betala investeringen, beroende på brännarens mycket höga verkningsgrad.

Om varmvattenberedare eller shuntventil är placerade i pannan skall brännaren alltid styras på panntemperaturen, temperaturgivaren skall då sitta i ett dykrör på pannan. Om pannan och tanken har direktcirkulation bör inte panntemperaturen understiga 60°C innan brännaren startar, eftersom det kan leda till kondens och korrosion i pannan.

Är varmvattenberedaren och shuntventilen placerade i ackumulatortanken kan man alternativt placera temperaturgivaren på (i) tanken för att få längre drifttid eftersom det leder till färre start och stopp.

Om brännarens temperaturgivare skall placeras på ackumulatortank skall det finnas en laddkrets som har tillräckligt stor kapacitet att kyla pannan så att inte pannans temperatur överskrider 95°C innan tanken uppnätt inställd temperatur (80°C rekommenderas) och brännaren slagit i från.

Överhettningsskyddet skall alltid placeras på pannan!

Temperaturgivaren skall inte placeras för längt ner på tanken eftersom det då alltid blir svårare för laddkretsen att kyla pannan tillräckligt.

Om minsta osäkerhet råder bör temperaturgivaren placeras på pannan och ett test göras enligt följande: elda upp pannan och tankarna tills panntemperaturen kommit upp i 95°C, och kontrollera temperaturerna i tanken. Med denna enkla test kan man bilda sig en uppfattning om var givaren skall placeras och om det överhuvud taget är lämpligt att placera den på tanken.

En speciell ackumulatorstyrning finns som extra tillbehör.


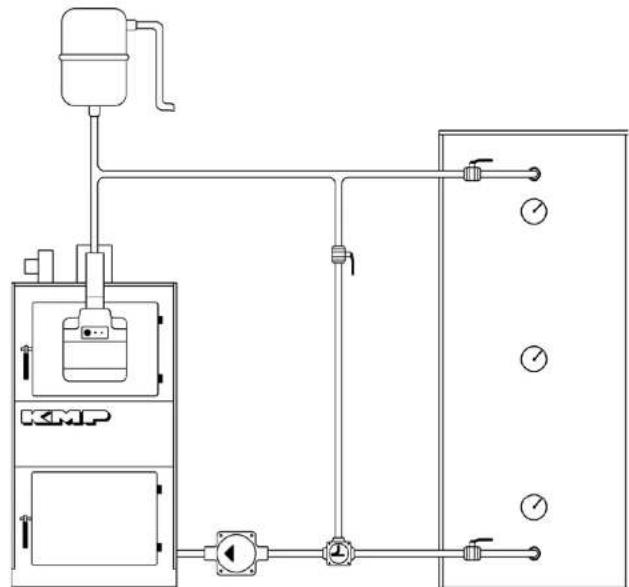

Fig. 5 Panna med ackumulatortank, principskiss.

PELLETSBRÄNNARE KMP PX21

ARITERM

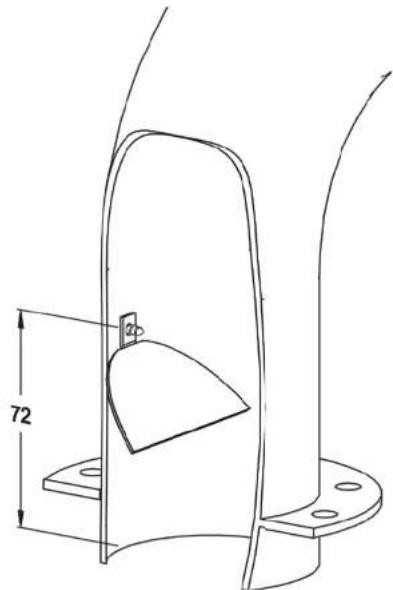

Pelletsbroms i fallröret

Då pelletsen är extremt kort, hård och/eller slangen till fallröret är ovanligt läng kan pelletsen i vissa fall hoppa ur brännaren. För att förhindra detta kan man då montera den medföljande pelletsbromsen.

Lossa skruven som är monterad på framsidan av fallröret. Pelletsbromsen skruvas fast utifrån med den medföljande skruven (RXS 4,2 x 9,5).

Pelletsbrännaren skall rengöras genom att askan som ligger i brännarröret rakas ur. Detta skall göras varje vecka under eldnings säsong. Under sommarhalväret räcker det med att rengöra var 14:e dag. Sam tidigt bör pannan askas ur och sotas, eftersom en nedsmutsad panna ger högre rökgastemperatur och därmed sämre verkningsgrad.

OBS! Om pannan tidigare eldats med ved, fi nns risk att sotfl agor och tjärfragment lossnar från skorstenen och täpper till rökgången och rökspjällets öppning. Rensa och kontrollera i samband med uraskning av brännaren under de 2 första månaderna efter nyinstallation.

En gång per år bör brännaren tas isär och området mellan inner- och ytterrör tömmas på askrester och sintermaterial. Inner- och ytterrör behöver ej separeras. Isärtagning görs genom att lossa 4 st försänkta insexskruvar i fronten på brännaren. Observera att elkontakterna i brännarens anslutningspanel måste tas bort innan käpan kan lossas med sina tre muttrar.

Säkerhetssystem

PX21-brännaren uppfyller alla gällande säkerhetskrav och normer. Den är utrustad med två av varandra oberoende säkerhetsystem mot bakbrand, dels ett fallschakt för bränslet, dels ett överhetningsskydd på fallröret. Dessa säkerhetsfunktioner är oberoende av elektroniken och kan inte slås ut av yttre omständigheter (t.ex. åska). En tredje säkerhetsdetalj är fl amvakten, som indikerar om bränslenivån i brännaren stiger till en otillåten nivå, eller om rengöring inte vidtagits och brännarröret fått för hög nivå av restprodukter.

I detta fall indikerar brännaren DRIFT STOPP (röd lampa) och stannar.

- Återställning av fallrörets överhettningsskydd

1. Lossa alla tre kablarna till brännaren.
2. Lossa 2 st skruv till ränna ÖH-skydd.
3. Tryck på ÖH-skyddets knapp tills ett "knäpp" hörs.
4. Återmontera i omvänd ordning.

PELLETSBRÄNNARE KMP PX21

ARITERM

OBS!

Arbete enligt följande avsnitt skall utföras av person med nödvändig kunskap.

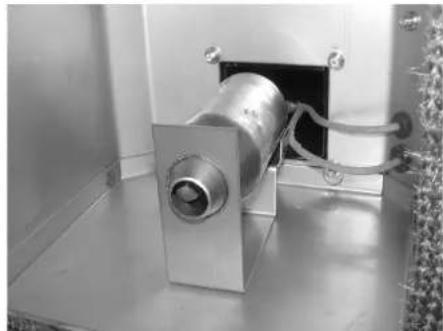

Byte av tändelement

1. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra kåpan bakåt.
2. Lossa tändelementets kablar från sina anslutningar (2 st grå).
3. Lossa de fyra skruvarna som håller ytterröret mot bakkåpan, dela försiktigt på brännaren.
4. Lossa skruvarna (2 st) på brännarens undersida som håller tändmodulen.
5. Lossa skruven som håller elementet och drag ur elementet ur sitt reducering.
   6 Skjut i och skruva fast det nya elementet.
6. Återmontera i omvänd ordning.

1. Lossa alla tre kablarna till brännaren.
2. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra käpan bakåt.
3. Lossa de vita sladdarna på kopplingsplint nr 17 och 18, och dra ur givaren ur sitt hål till höger om fläkten.
4. Skjut in den nya givaren tills fjädern sitter fast i hålet, se till så att flamvakten sitter vinkelrätt mot plåten. Koppla in sladdarna på plinten och återmontera brännarkåpan.

■ Demontering av skruvtransportör

1. Lossa kabeln till skruvmotorn.
2. Demontera slangen mellan skruvtransportören och brännaren.
3. Lossa insexskruven mellan motorn och rörets övre ände, drag motorn rakt ut bort från röret.
4. Lossa de två M8-skruvarna till skruvens lagring. Matarskruven kan nu dras rakt ut.
5. Återmontera i omvänd ordning. Observera att insexskruven måste hamna i motoraxelns spår.

OBSERVERA!

Vid misslyckat tändförsök, öppna ej eldstadsluckan förrän förbränningskammaren är genomventilerad

PELLETSBRÄNNARE KMP PX21

ARITERM

Felsökning och åtgärder

Fel Orsak Åtgård
Brännaren stannat, Ingen lysdiod lyser.	Brännaren har blivit överhettad.	Gör ren brännare och panna.Åtorställ fällrörets överhettningsskydd.
Brännaren stannat, röd lampa lyser.	Pelletsförrådet är tomt.En luftticka har bidats vid matarskruvens inlopp.Skruven har blockerats av skräp.Brännaren är full av pellets i den inre delen.	Fyll på pellets...Skaka till förrådet så att pellets rinner ner. Förrådets botten måste vara tillräckligt vinklad (minst 45") för att pellets skali trilla ner av tyngdkraften.Knacka härt på transportören.Om stoppet inte släpper, ta bort transportören och töm den. Om nödvändigt kan skruven demonteras, se avsnittet "Demontering av skruven".Töm ur allt brånsle och starta om.Om den inte vill starta: kontrollera tändelementel genom att göra en start med matarskruven bortkopplad och brännaren urtagen ur pannan. Tändmodulen skall glöda ca 1 min efter att startdo- sen avslutats. Glöder ej elementet finns två tänkbara felorsaker.Dålig kontakt i kablaget.Tandoklementet trasigt. Byt. Elementet skall ha en resistans 120-145 Ohm.

Fel Orsak Åtgård
Brännaren stannar trots att den tänder.	För stor startdos, alternativt för kraftig matning i driftläge.För mycket aska i brännaren.	Se avsnittet "Inställning av luft- och bränslemängd".Aska ur minst en gång per vecka under oldningssåsong.
Brännaren tänder inte (inga spår av brand på kvarvarande pellets).	Tändelementet trasigt.	Se avsnittet "Byte av tändelement".
Brännaren stannar då och då utan synbar orsak.	Kan bero på felaktigt justerad brännare, för stort eller kraftigt varierande undertryck i skorstenen, eller fel i bränslematningen.	Kontakta din auktoriserade installatör.

PELLETSBRÄNNARE KMP PX21

ARITERM

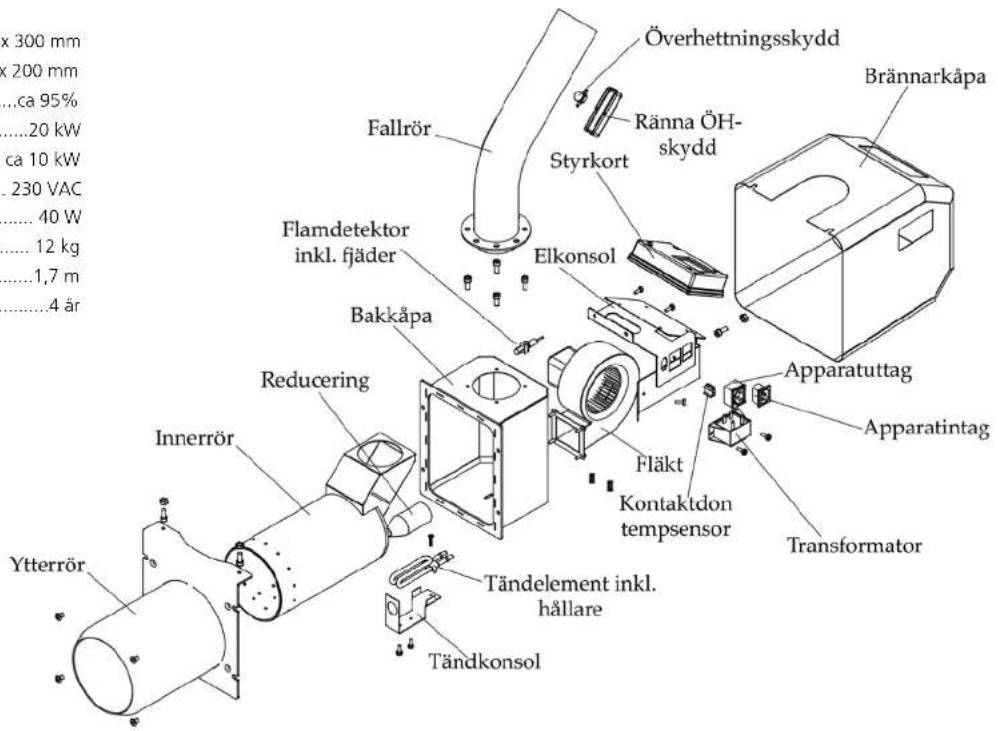

Sprängskiss / Tekniska data

Tekniska data

Mätt utanför panna (b x h x d) .....220 x 250 x 300 mm

Mätt i eldstad (∅ x l) .....∅156 x 200 mm

Förbränningsverkningsgrad ......ca 95%

Avgiven effekt i maxläge 20 kW

Avgiven effekt i halvfartsläge ...... ca 10 kW

Spanning 230 VAC

Eleffektförbrukning (medel under drift) 40 W

Vikt....12 kg

Längd standardskruv 1,7 m

Garanti (se Garantidelar) 4 år

Tillbehör

• Överhettningsskydd till pannan
• Upphängningspaket
• Föravskiljare för utsugning av sot
• Microförråd
• Ackumulatorstyrning
• Rökgastermometer
• Bränsleförråd 300 l till 50 m ^3
• Dragbegränsare
• Packningsrep ∅15 mm
• Blä plastslang
• Reduktion 76-63 mm
• Pelletstransportörer 2,3 - 45 m
• Dockningsplåt slät

PELLETSBRÄNNARE KMP PX21

ARITERM

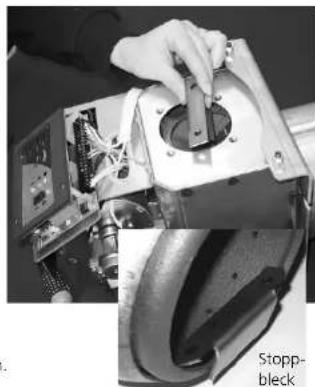

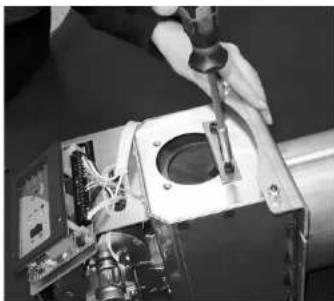

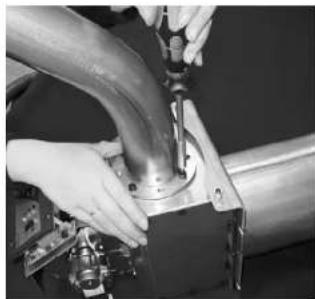

Monteringsbeskrivning

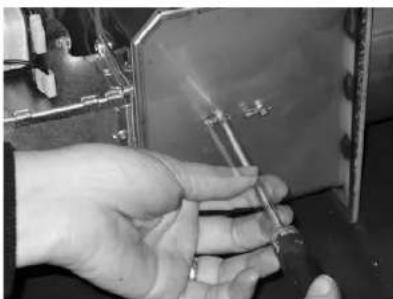

1 Lossa transportpläten som håller innerröret. Avlägsna pläten från hålet. Spara pläten. Den kan användas som stoppbleck i brännaren.

3 Lägg överhettningsskyddet i rännan och vänd metallsidan mot fallrörets undersida. Skruva fast med de bifogade krysspårskruvarna.

2 Placera fallröret i den vinkel som är önskvård och skruva sedan fast det med bifogade skruvar. OBSERVERA att fallrörets nedre kant (1) greppar i hålet på innerrörets nedfallslåda.

4 Lossa de två skruvarna under brännaren. Skjut skruvarna framät tills tändelementet när innerröret. Drag åt. Nu är brännaren färdig för installation.

Pelletsbrännaren PX21 har differentierad garantid. Detta innebär att alla delar inte innefattas av den i övrigt gällande garantin. Garantidelarnas olika tider är:

Benämning Garantitid Kommentar

Pelletsslang Ej garanti Förslitningsdetalj

Tändelement 1 år Förbrukning

Inre brännarrör 2 år .

Arbetskostnad 2 år Vid byte av garantidel

Övriga delar 4 år Förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren.

Garantin omfattar endast konstaterade fel på delar som ej orsakats av användaren. Exempel på situationer som EJ omfattas av garanti från fabriken:

- Felfunktion beroende på feljusterad brännare.

- Felfunktion beroende på undermåligt bränsle (avviker från Svensk Standard).

• Felaktiga dragförhållanden.

- Oaktsamhet

- Transportskador (regleras med speditören).

PELLETSBRÄNNARE KMP PX21

ARITERM

Garanti / Installationsbevis (Denna sida skall behållas av ägaren)

Installerad produkt: Pelletsbrännare PX21

Tillverkningsnummer: Installationsdatum: Vilken typ av värmesystem har ersatts.

Undertryck i skorsten (kall):.... Pa. Utetemperatur:.... °C Rökgastemp i maxdrift:.... °C Koldioxidhalt (CO2):.... %.

Undertryck i skorsten (varm):.....Pa Panna (märke/modell).... Årsmodell....

Installerad hos:

Namn Telephone:

Adress Postadress

Försäljning: Installation:

Säljare ...... Företag ...... Montör ...... Företag ......

Adress Adress

Postadress.... Postadress....

Telefon .... Mobil .... Telefon .... Mobil ....

Tillverkaren lämnar 4 års produktgaranti räknat från installationsdagen förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren. I annat fall lämnas 2 års garanti enligt gällande konsumentlag. Garantins omfattning enl. avsnittet "Garantidelar".

Observera! Ett ex av detta bevis måste skickas till ARITERM SWEDEN AB för att den förlängda garantin skall träda i kraft.

Tillverkaren garanterar att reservdelar tillhandahålles minst 10 år från inköpsdatum.

Om denna anvisning ej följs vid installation, drift och skötsel är ARITERMs åtagande enligt gällande garantibestämmelser ej bindande. ARITERM förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande.

ARITERM SWEDEN AB Flottiljvägen 15, 392 41 Kalmar www.ariterm.se Box 93 (Mötterudsvägen 5), 671 29 Arvika

PELLETSBRÄNNARE KMP PX21

ARITERM

Garanti / Installationsbevis (Denna sida skall skickas till ARITERM SWEDEN AB)

Installerad produkt: Pelletsbrännare PX21

Tillverkningsnummer: Installationsdatum: Vilken typ av värmesystem har ersatts.

Undertryck i skorsten (kall):....Pa. Utetemperatur:.....°C Rökgastemp i maxdrift:.....°C Koldioxidhalt (CO2):.....%.

Undertryck i skorsten (varm):...... Pa Panna (märke/modell)...... Årsmodell......

Installerad hos:

Namn Telephone:

Adress Postadress

Försäljning:

Installation:

Säljare ...... Företag ...... Montör ...... Företag ......

Adress Adress

Postadress.... Postadress....

Telefon .... Mobil .... Telefon .... Mobil ....

Tillverkaren lämnar 4 års produktgaranti räknat från installationsdagen förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren. I annat fall lämnas 2 års garanti enligt gällande konsumentlag. Garantins omfattning enl. avsnittet "Garantidelar".

Observera! Ett ex av detta bevis måste skickas till ARITERM SWEDEN AB för att den förlängda garantin skall träda i kraft.

Tillverkaren garanterar att reservdelar tillhandahålles minst 10 år från inköpsdatum.

Om denna anvisning ej följs vid installation, drift och skötsel är ARITERMs åtagande enligt gällande garantibestämmelser ej bindande. ARITERM förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande.

ARITERM SWEDEN AB Flottiljvägen 15, 392 41 Kalmar www.ariterm.se Box 93 (Mötterudsvägen 5), 671 29 Arvika

Om denna anvisning ej följs vid installation, drift och skötsel är

Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande.

Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer

utan föregående meddelande.

ARITERM

Ariterm Sweden AB

Flottiljvägen 15, SE-392 41 Kalmar • Box 993, SE-671 29 Arvika

www.ariterm.se
