BRUKSANVISNING Activa 145 S BERNINA

"Välkommen till BERNINA - familjen"

H.P. fwww.h.

Genom att välja BERNINA, har du fått en symaskin, som i många år framåt kommer att ge dig stor syglädje. I mer än 100 år har min familj kunnat erbjuda sina kunder det allra bästa. Det är min personliga önskan, att fortsätta denna tradition och erbjuda er schweizisk precision kombinerad med hög teknologi och den bästa "efter köp service".

De nya BERNINA activa 135 S och 145 S utmärks av en ungdomlig design kombinerad med en rad nya finesser, som kommer ge er, kära kund en sömnadsglädje större än någonsin förr.

Njut av modern, kreativ sömnad med BERNINA, av vårt stora utbud av tillbehör och inte minst av sömnadstidningar fyllda av inspirerande idéer och praktiska tips, allt för att öka glädjen av att sy på BERNINA.

Har du några frågor, tala med din återförsäljare på BERNINA, som då kommer att ge dig svar och gärna ger din symaskin service.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Vid användandet av elektriska maskiner måste alltid medföljande säkerhetsinformation följas, inklusive nedanstående.

Läs igenom alla instruktioner innan maskinen tas i bruk.

När maskinen inte används, ska den vara avstängd och kontakten urdragen.

VAR FÖRSIKTIG!

För att undvika risken för elektriska stötar:

1. Lämna aldrig maskinen utan uppsikt, när kontakten är isatt.
2. Drag alltid ur kontakten efter användning och före rengöring.
3. Drag alltid ur kontakten före lampbyte. Sätt i samma lamptyp märkt 12V / 5 watt.

WARNING

För att undvika risken för överhettning, eld, elektriska stötar och personskada:

1. Tillåt inte att maskinen används som leksak. Extra försiktighet krävs när maskinen används av eller i närheten av barn.

2. Använd maskinen för det den är avsedd för enligt instruktionsboken. Använd endast tillbehör som rekommenderas av tillverkaren i instruktionsboken.

3. Använd aldrig maskinen om;

4. den har en skadad sladd eller kontakt
   • den inte fungerar ordentligt
   • den tappats och skadats

5. den har kommit i kontakt med vatten.

Lämna in den till en auktoriserad BERNINA verkstad för all typ av reparation.

1. Använd aldrig maskinen om luften inte kan cirkulera fritt genom ventilationsöppningarna. Se till att de och fotpedalen är fria från damm och fibrer.

2. Se upp för alla rörliga delar som kan orsaka skada. Var särskilt försiktig i närheten av nålen.

3. Använd alltid en hel stygnplåt från BERNINA. En skadad eller felaktig stygnplåt kan orsaka att nälen går av.
4. Använd aldrig böjda eller uddstötta nälar.
5. Drag inte i eller skjut på arbetet under sömnaden. Det kan skada nälen.
6. Stäng av "0" maskinen vid justeringar i närheten av nålen, t.ex. vid trädning, nålbyte, pressarfotsbyte eller vid isättning av undertråden.
7. Drag alltid ur kontakten när käpan tas bort, vid lampbyte eller vid justeringar som står instruktionsboken.
8. Placera aldrig något i maskinens öppningar.
9. Använd inte maskinen utomhus.
10. Använd aldrig maskinen i samma lokal som sprayprodukter används eller syrgas förvaras.
11. Stäng av maskinen innan kontakten dras ur.

12. Drag inte i sladden - tag i kontakten.

13. Inget ansvar tas för eventuella skador som uppkommer, om maskinen används för något den inte är avsedd för eller om säkerhetsföreskrifterna inte följts.

14. Denna maskin är utrustad med dubbelisolering. Skadade delar måste ersättas med identiska reservdelar. Se instruktioner för service av Dubbel-Isolerade maskiner.

SERVICE PÅ DUBBEL-ISOLERADE PRODUKTER

I en dubbel-isolerad produkt är två system av isolering installerade i stället för en jordning. Inga jordade delar är installerade på en dubbel-isolerad produkt och ska inte heller installeras. Att göra en service på en dubbel-isolerad produkt, kräver extrem försiktighet och kunskap och ska bara utföras av auktoriserad service personal. Nya delar måste vara identiska på en dubbel-isolerad produkt, som är märkt "DOUBLE INSULATION" eller "DOUBLE INSOLATED".

Symbolen □ kan också finnas på produkten.

SPARA DESSA INSTRUKTIONER!

Denna symaskin är endast avsedd för husållsbruk.

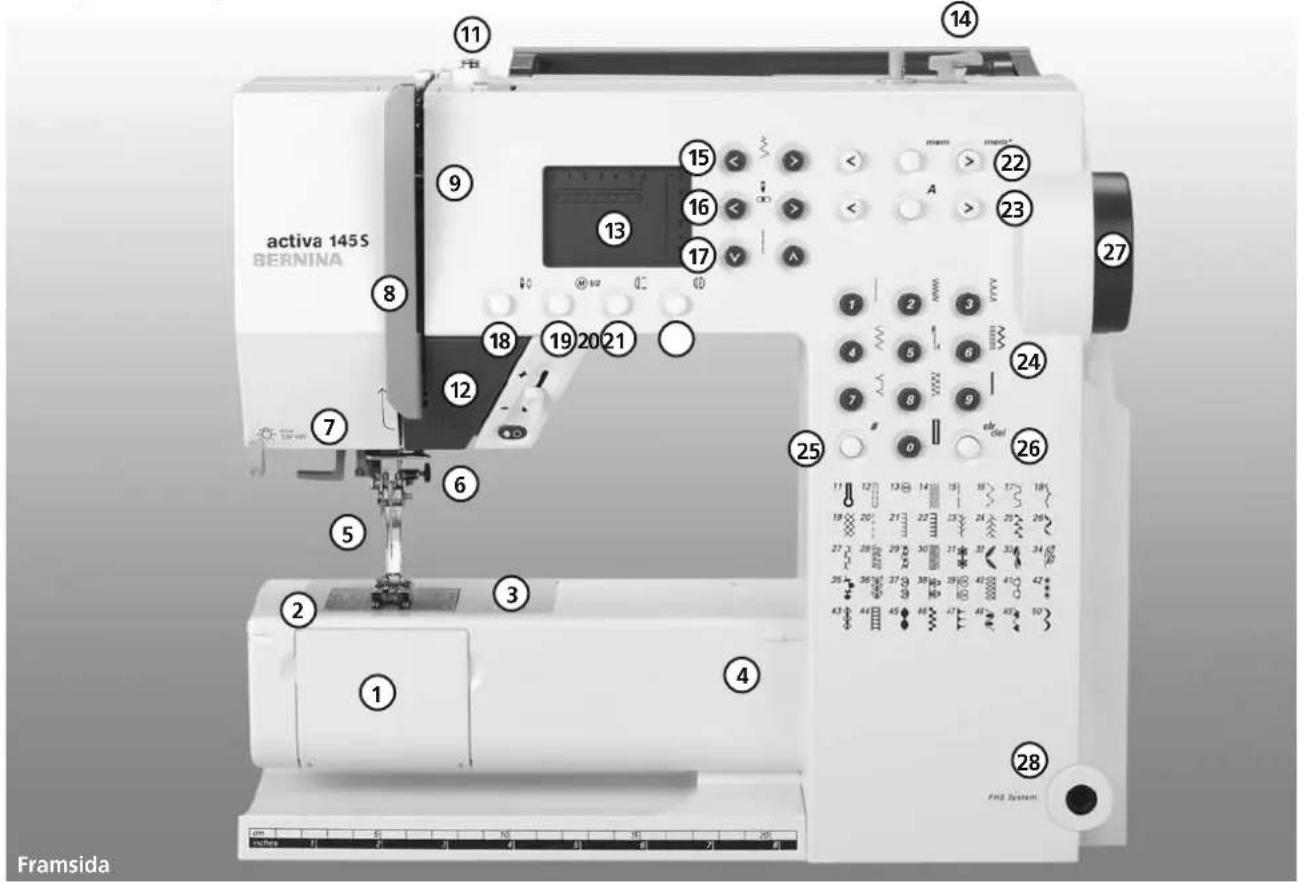

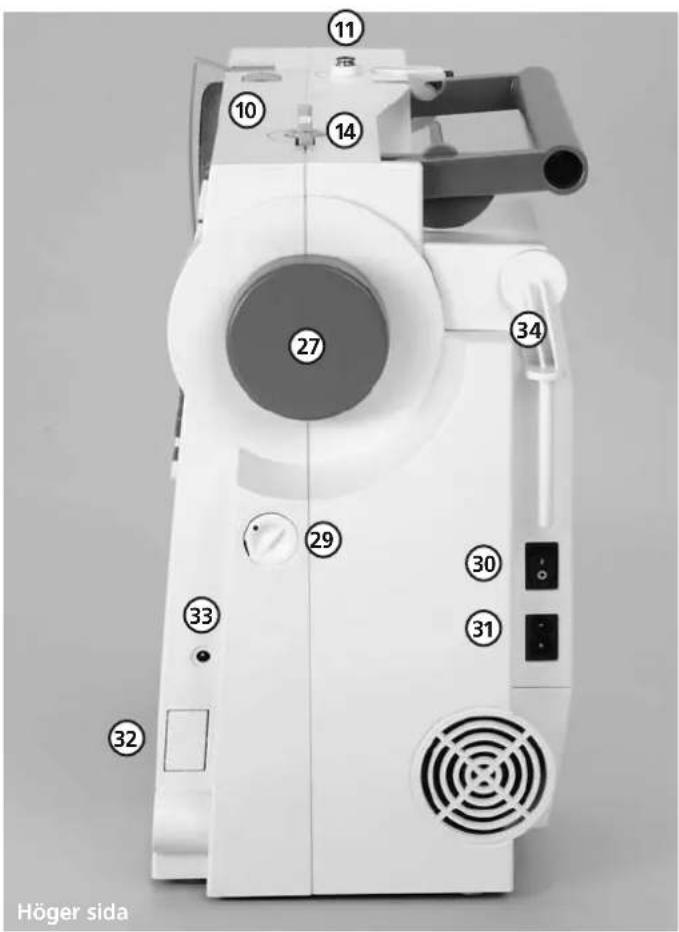

MASKINENS DELAR

1 Griparlucka
2 Stygnplåt
3 Urtag för extra tillbehör
4 Friarm
5 Pressarfot
6 Nålhållare med nälskruv
7 Trådledare
8 Trådtilldragarskydd
9 Trådkanal
10 Trådspänningsratt
11 Spolspänning
12 Backknapp

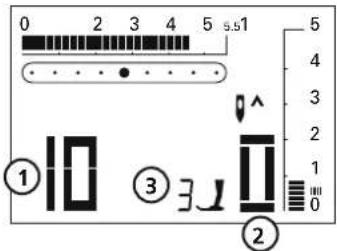

13 Display
14 Spolanordning med på/av och trådavskärare
15 Stygnbreddsknapp
16 Nållägesknapp
17 Stygnlängdsknapp
18 Nålstopp upp / ner
19 Halvfart
20 Mönsterslut
21 Spegelvänd
22 mem-knappar (Minne)
23 Alfabetsknappar

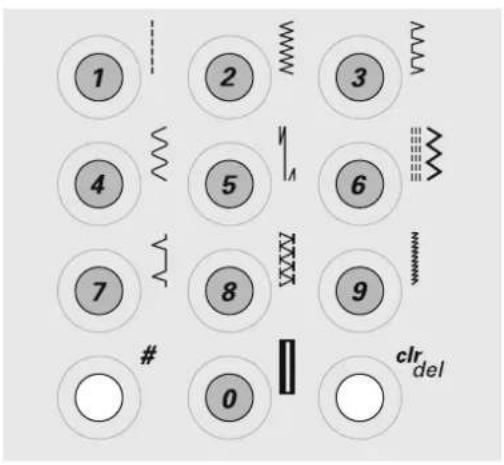

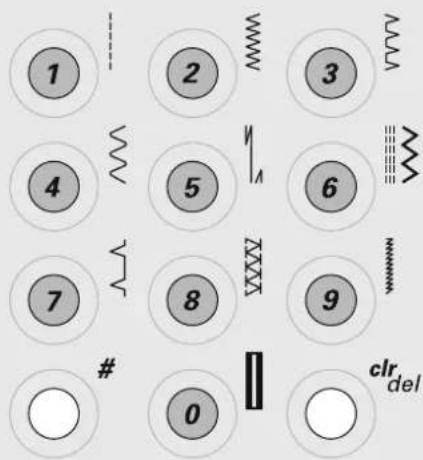

24 Sömvalsknappar
25 # knapp
26 clr/del-knapp
27 Handhjul
28 FHS urtag
29 Balansjusteringsratt
30 Huvudströmbrytare
31 Kontakturtag
32 Matarurkoppling
33 Urtag för pedalsladd
34 Uppfällbar trädhällare

030529.52.06_0303_a135 a145_SV

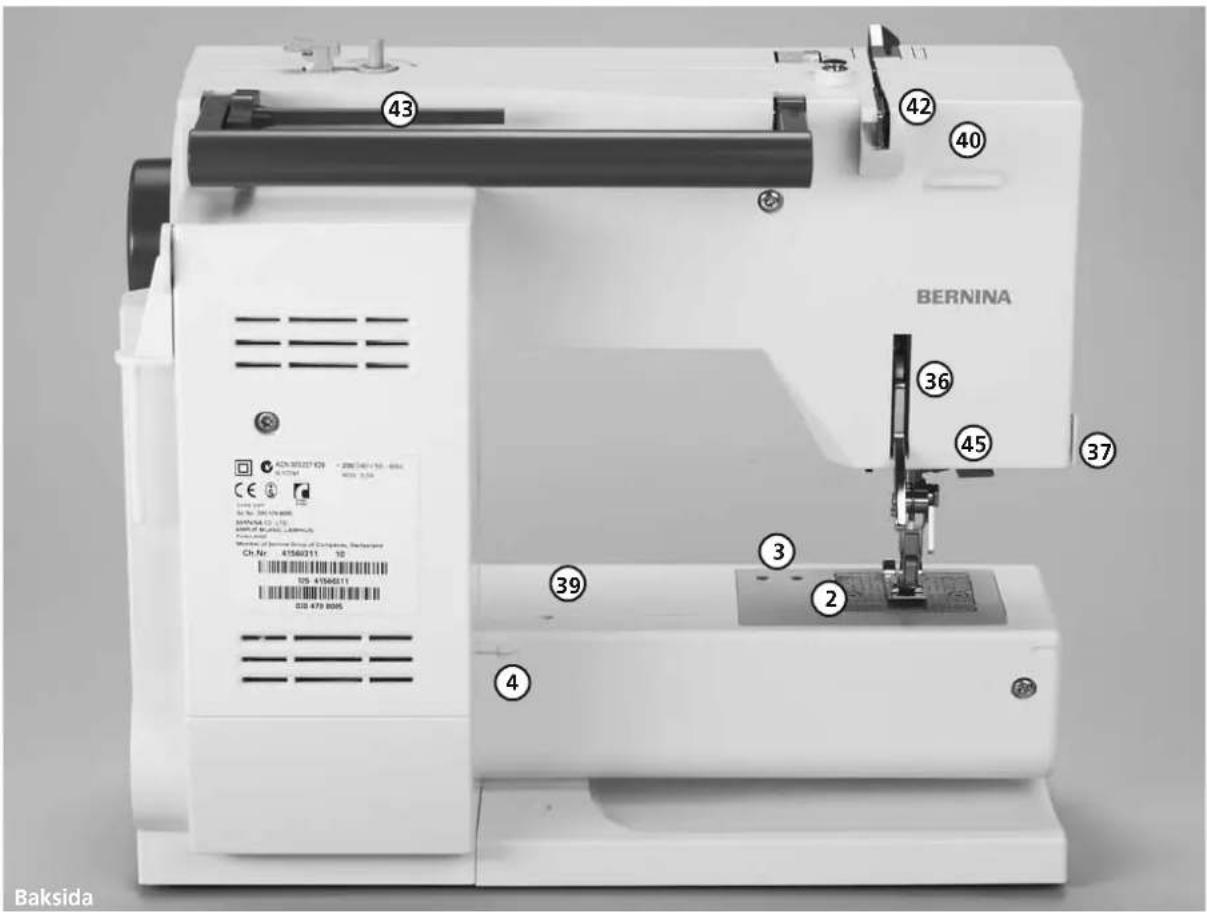

Maskinens delar6

030529.52.06_0303_a135 a145_SV

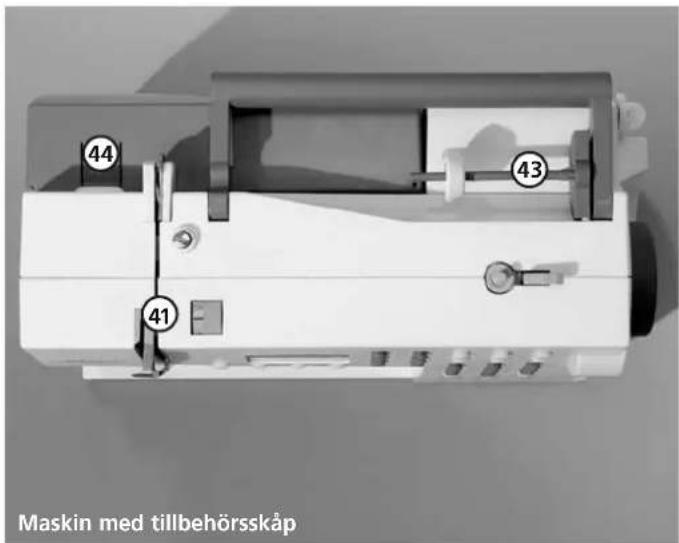

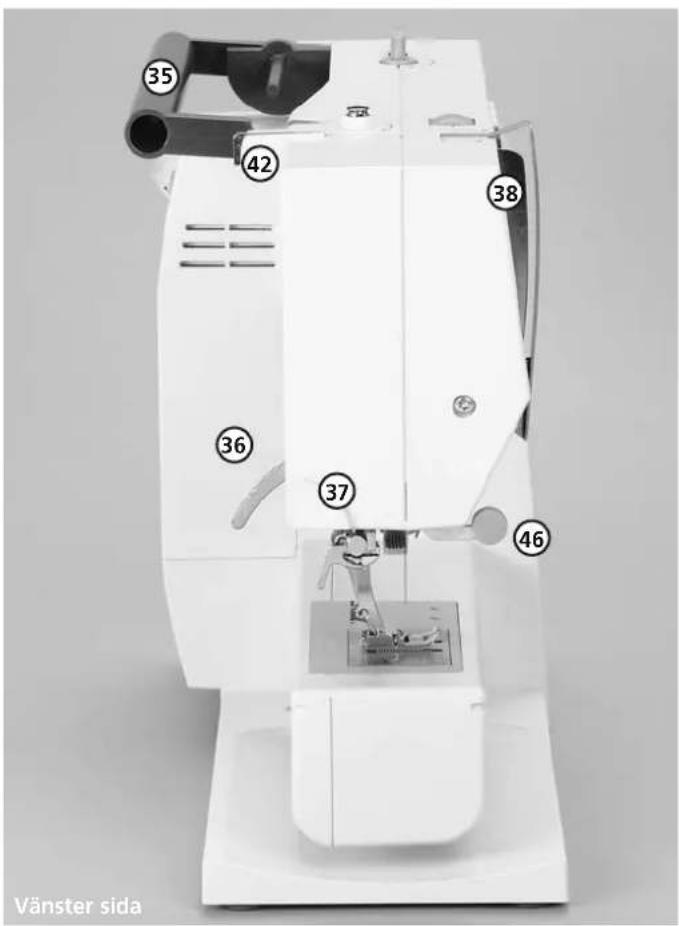

35 Handtag
36 Pressarfotsspak
37 Trådkniv
38 Trådtilldragare
39 Urtag för stoppring
40 Spärrhake för tillbehörsskåp
41 Trådspänningsskivor
42 Bakre trådledare
43 Liggande trådhållare
44 Spärr för tillbehörsskåp
45 Nålträdare
46 Hållare för förstorningsglas

Tillbehör

• Fotpedal
- Instruktionsbok
- Sladd
• Garantisedel
• Tillbehörsskåp
• Fri-Hands-System (FHS) Knäspak* för pressarfoten

Medföljande tillbehör\*:

4 spolar + 1 spole i maskinen Blandade nälar 130 / 705H Sprättare

Skruvmejsel

Vinklad stjärnmejsel

Specialskruvmejsel

Borste

Linjal

Nivåplattor

3 trådhållarskivor

Skumplastdyna

oljekanna

Tyghuv

• Skyddar mot damm och smuts
  • Förvarar större tillbehör

Förstoringsglas\*\*

Vi rekommenderar att använda BERNINA färstoringsglas för bättre sykomfort.

Tillgänglig hos din BERNINA-återförsäljare.

För att undvika skador ha alltid skyddet över förstoringsglasfästet när det inte används.

Start/stopp-enheten\*\*

* Kan variera från land till land; se pressar-fotsval sid. 33
** Kan köpas som extra tillbehör

Läs säkerhetsföreskrifterna!

Med start/stopp-enheten kan sömnaden kontrolleras för hand.

• Tryck på start/stopp-knapp A = sömnaden startar.
• Med fartreglage B kan sömnadshastigheten regleras för hand.
• För att abvryta eller stoppa sömnaden = tryck på start/stopp-knappen igen.

Observera:

Om fotreglaget är kopplat till symaskinen, kan inte sömna- den styras med start/stopp- enheten.

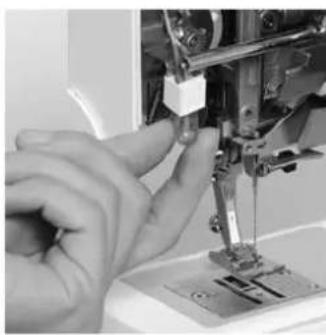

CFL\*\*

I motsats till en vanlig lampa, ger CFL syljuset ett bättre sken och håller längre.

Observera:

Notera vänligen att ett trasigt CFL syljus ENDAST får bytas av en auktoriserad tekniker. Sydatorn skall lämnas in till en auktoriserad BERNINA-återförsäljare!

Tillbehörsskåp

Fristående tillbehörsskåp

• Vik ut stöden tills de klickar till i rätt läge.
- Ställ skåpet på önskad plats.

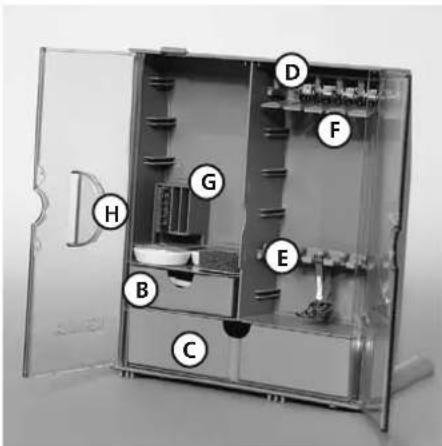

Förvara tillbehören

Standardtillbehören ligger i en plastpåse. Tillbehörsskåpet är utrustad med en liten och en stor låda (B och C), en hållare D för spolar och en hållare E för pressarfötter. (Extra hållare kan köpas till).

• Tryck in spolarna i hållaren D.
• För att ta ur en spole, tryck tungan F nedåt.

• Häng syfotshyållare i det därför avsedda hålet E.
• Nålförpackningen förvaras hållaren G.

Sätt på tillbehörsskåpet på maskinen

• Stäng dörrarna.
  • Vik in stöden.
• Sätt på skåpet på maskinens baksida; pressarfotsspaken passas in i öppningen H och spärren ska fastna.

OBS: Pressarfotsspaken ska vara sänkt.

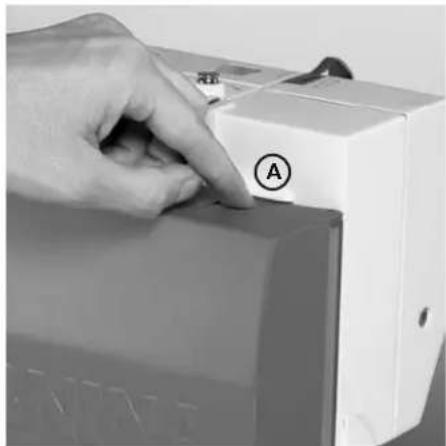

Tag bort tillbehörsskåpet

• Tryck på spärren A på skåpets översida.
• Tag bort skåpet bakåt.

Kan köpas som extra tillbehör

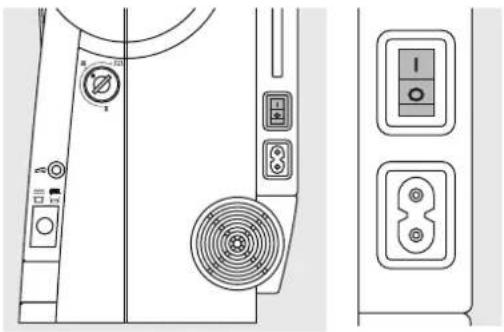

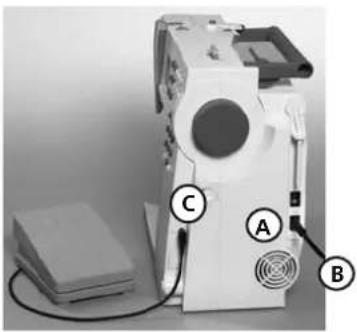

Sladdar

• Sätt i kontakten A i maskinen.
• Sätt sedan i väggkontakten B.
• Sätt i kontakten C i maskinen.

Fotpedalsladd

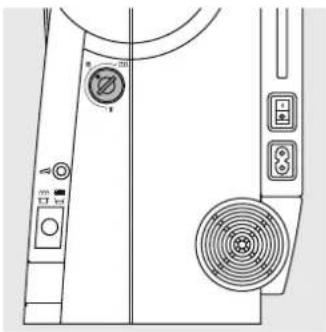

Huvudströmbrytare

Strömbrytaren sitter på maskinens högra sida.

1 Maskinen är påsatt.
0 Maskinen är avstängd.

Läs säkerhetsinformationen!

Fotpedal

Höj eller sänk nälen genom att trampa med hälen på pedalen.

Förvara pedalsladden

• Linda sladden runt hjulet.
• Sätt i kontakten i urtaget.

Före sömnad

• Linda upp sladden.

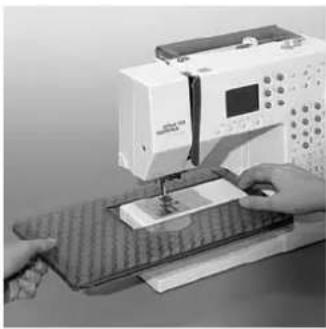

Sybord

Person using a sewing machine on a fabric tray (no visible text or symbols)

Ökar sömnadsområdet.

Sätt på

• Höj pressarfoten och nälen.
- Skjut in bordet över friarmen och tryck försiktigt så att det fastnar på tappen.

Tag bort

• Höj nål och pressarfot.
• Drag ur bordet från fixeringstappen.
• Håll det vågrätt och drag ut det åt vänster.

Måttmarkering

- "0" motsvarar nälens mittläge.

Bordslinjal

• Skjut in linjalen i spåret på sybordets undersida från vänster eller höger.
  • Linjalen kan steglöst skjutas utefter hela bordet.

OBS!

Tag bort pressarfoten om det är svårt att få linjalen på plats.

Fri-Hands-System (FHS) Knäspak\* för pressarfoten

Tryck in knäspaken
i bottenplattans hål.
Spaken ska kunna användas
i normal sömnadsställning.

Knäspaken höjer och sänker pressarfoten

Tryck spaken åt höger:
- Pressarfoten höjs.
- Matarna sänks samtidigt.

OBS!

Din återförsäljare kan justera den om det behövs.

Släpp spaken:

• Pressarfoten sänks.
• Matarna höjs vid första stygnet.

Spolning

• Sätt på maskinen.

• Placera en tom spole på spoltappen.

• Träd tråden i bakre trådledare och linda den sedan medsols (se pil) runt spolspänningen.

• Linda tråden några varv medsols (se pil) runt den tomma spolen.
  • Tryck spolspaken mot spolen.
• Trampa på pedalen.
• Spolningen upphör automatiskt när spolen är fullspolad.
• Tag bort spolen.

Trådavskärare

- För in träden i jacket och skär av den.

OBS!

Om man spolar med trådenplacerad på den stående trådhållaren (sid.15) kanske hastigheten måste sänkas.

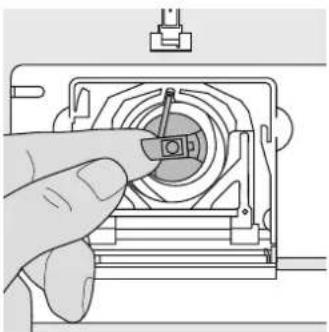

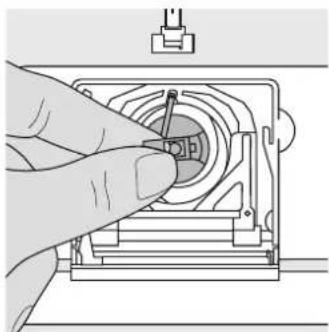

Spolkapsel

• Höj nälen.
- Stäng av maskinen "0".
- Öppna griparluckan.
• Ta tag i spolklaffen.
- Tag ur spolkapseln.

• Håll i spolklaffen.
- För in spolkapseln med "fingret" uppåt i griparen.
- Släpp spolklaffen, när spolkapseln är längst in.

• Drag i tråden för att se att den sitter kvar.

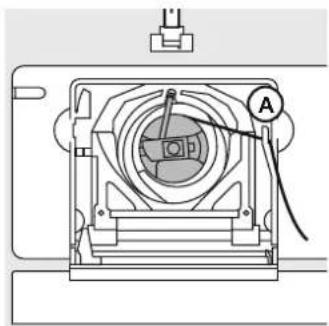

  • Lägg träden över kniven A.
• Drag av den nedåt.
• Stäng griparluckan.

Läs i säkerhetsföreskrifterna

OBS!

Undertråden behöver inte tas upp, eftersom trädänden räcker till första stygnet.

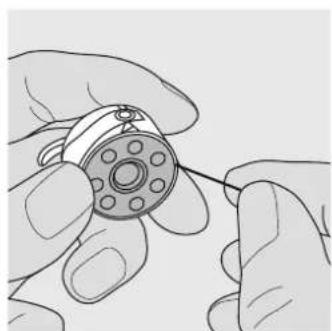

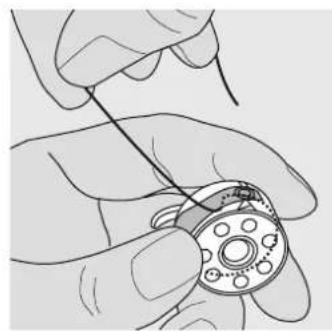

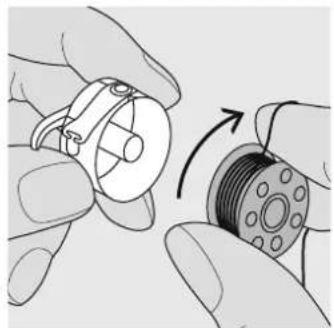

Sätt i underträden

Sätt i underträden
Sätt i spolen med trådänden åt höger.

Drag tråden medsols till jacket. Drag tråden åt vänster ner i jacket och under fjädern tills ...

... träden ligger i den T-formade öppningen på fjädern.
När man drar i tråden, ska den snurra medsols.

Nålbyte

• Höj nälen.
- Stäng av maskinen "0".
- Sänk pressarfoten.
- Lossa nälskruven.
- Drag nälen nedåt och tag bort den.

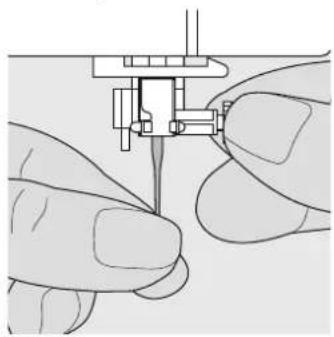

Sätt i nålen

• Håll nälen med flata sidan bakåt.
• För upp den så högt det går i nälhållaren.
• Skruva åt nälskruven.

Läs säkerhetsföreskrifterna!

Byta pressarfot

• Höj nälen.
• Höj pressarfoten.
• Stäng av maskinen "0".

• Vik upp fastsättningsspaken.
- Drag foten nedåt och tag bort den.

Sätt på pressarfoten

• Håll foten rakt under konen.
• För upp foten runt konen.
- Tryck ner fastsättningsspaken.

Läs säkerhetsföreskrifterna!

Extra trådhållare

Uppfällbar stående trådhållare

Är placerad bakom maskinens handhjul.

Är bra då man t.ex. ska sy med tvillingnål.

• Vrid trådhållaren uppåt tills det klickar till.
- Om trädrullen är stor, sätt först på skumplastdynan A.

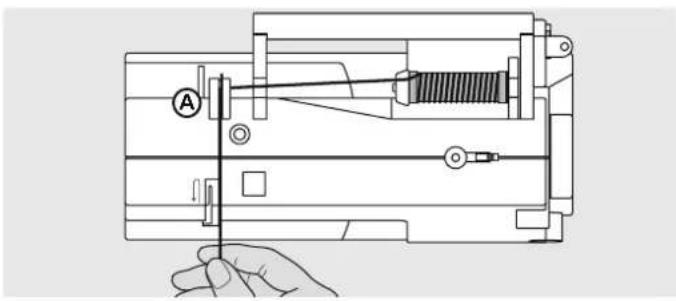

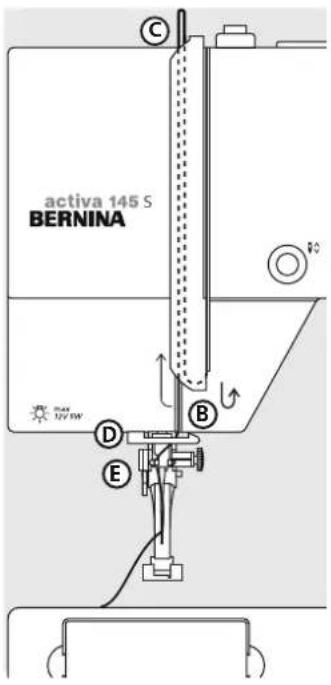

Trädning av övertråden

• Höj nål och pressarfot.
• Stäng av maskinen.
• Placera tråden på trådhållaren och sätt på lämplig trådskiva. Tråddiameter = trådskiva.
• För in träden underifrån i den bakre trådledaren A.
  • Därefter ner i trådkanalen till höger.
  • Runda trådtilldragarskyddet B.
• För sedan upp tråden till vänster om skyddet.

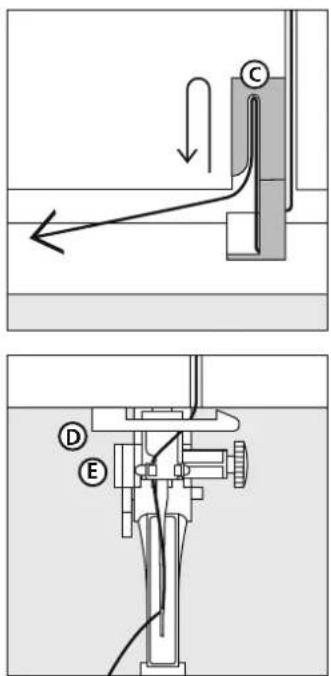

• Drag in tråden i trådtilldragaren C från höger.
• Fortsätt nedåt till trådledarna D och E.

Tips!

Håll i tråden vid trådrullen med andra handen då den träs, så går det mycket lättare.

Läs säkerhetsföreskrifterna!

030529.52.06_0303_a135 a145_SV

Nålpåträdare

· Sänk syfoten
· Lägg träden bakom krok B och håll lätt i träden

- Tryck ner spaken A och led samtidigt tråden runt om krok B till höger om nålen

Tråden framför nälen

- Sätt in tråden framifrån in i ledaren tills den fastnar i kroken

Släpp spaken och träden

- Släpp spaken A och träden, dra trådöglan genom nälsögat

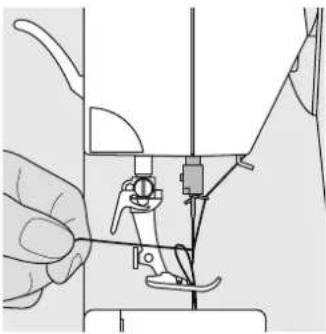

Tag upp underträden

• Håll i övertråden.
• Sy ett stygn.
• Drag övertråden uppåt tills undertråden kommer upp.
• Drag upp underträden helt.
• Lägg båda trådarna bakåt under pressarfoten.
• Drag upp dem över trädkniven.

OBS!

Undertråden behöver ibland tas upp för speciella arbeten. Längden på träden är för de mesta lagom lång, när trådkniven används.

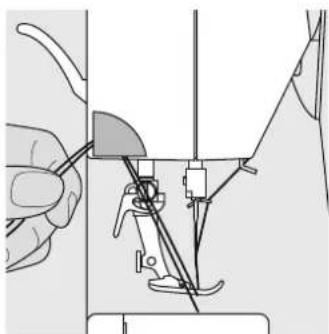

Trådkniv

• Drag bägge trådarna framifrån över trådkniven.
• Trådarna lossnar, så fort första stygnet sys.

Stygnplåt

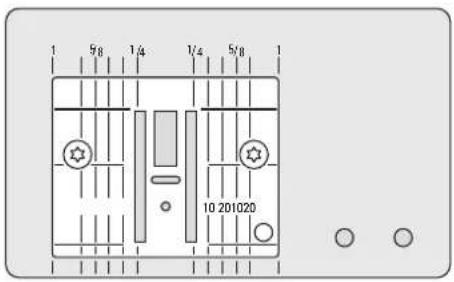

Stygnplåtsmarkeringar

• Stygplåten är försedd med markeringar i mm och inches.
• Markering i mm finns på framkanten.
• Markering i inch finns på bakkanten.
• Markeringarna visar avståndet från nålen i mittläge.
• Markeringar finns på båda sidor om nålen.
• De används för att få jämnbreda sömmar.
• De vågräta linjerna är bra vid hörnsömnad.

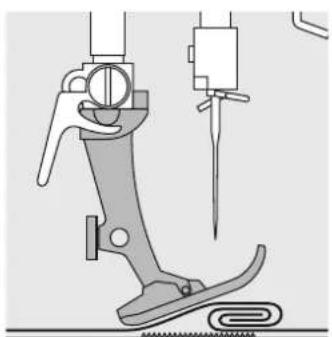

Matare

Knappen i linje med käpan = sömnadsläge.

Matarknappen intryckt = matarna är sänkta

- Används vid frihandssömnad,

(stoppning, broderi, mm.)

Trådspänning

Grundinställning

• Den normala trådspänningen är inställd, då den röda linjen står mitt för punkten A.
• Den behöver inte ändras vid vanlig sömnad.
• Vid speciella sömnadsarbeten kan trådspänningen ändras, så att den passar arbetet.

Trådspänningen är inställd på fabriken för att få bästa resultat. Metrosene 100/2 (Arova Mettler, Schweiz) har använts till under- och övertråd.

Om annan tråd eller brodértråd används, kanske trådspänningen måste ändras, för att passa materialet

Minska trådspänningen

Vrid ratten mot en lägre siffra 3–1.

Öka trådspänningen

Vrid ratten mot en högre siffra 5–10.

Till exempel:

Trådspänning Nål

Metalltråd Runt 3 90

Allmänna instruktioner

Huvudströmbrytaren mot 1

- Maskinen är klar för att sy.

På skärmen visas:

1 Förinställd stygnbredd som blinkar
2 Förinställd stygnlängd som blinkar
3 Nålläge (9 lägen)
4 Nålstopp upp / ner (grundinställning upp)
5 Sömnummer 1 (raksöm)
6 Pressarfotsnummer 1 (rekommenderad fot för vald söm)

Söm\* val

- Sömmar 1–10:

Tryck på önskat sömnummer; sömnummer, grundinställd bredd och längd visas på skärmen.

OBS! Tryck på 0-knappen för att välja knapphål nr.10 (standardknapphål)

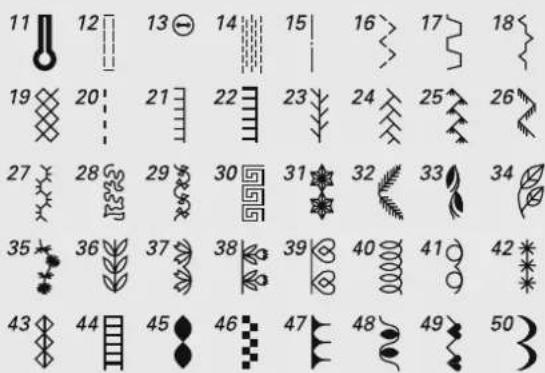

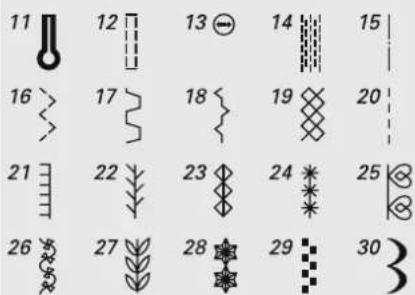

- För att välja sömmar 11–30 (activa 135 S) eller 11–50 (activa 145 S): Tryck först på #-knappen tryck sedan in önskat sömnummer (siffra för siffra).

* Se sömöversikt på sid. 30.

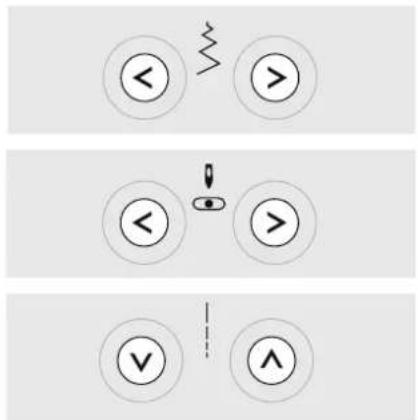

• Vänster knapp = smalare söm
• Höger knapp = bredare söm
- Grundinställningen blinkar hela tiden.

Nålläge

• Vänster knapp = nålen flyttas åt vänster
- Höger knapp = nälen flyttas åt höger

Stygnlängd:

• Vänster knapp = kortare stygn
- Höger knapp = längre stygn

Funktionsknappar

Funktionerna är:

Aktiverade när symbolen syns på skärmen.

Oaktiverade när symbolen inte syns på skärmen.

Sy bakåt

Tillfälligt:

- Tryck på backknappen.

- Maskinen syr bakåt tills knappen släpps (stygnlängd max 3 mm).

Användning:

• Programmering av knapphål
• Programming av stopp-program
• Pendla till fästprogrammet för raksöm (söm nr.5)
• Manuell fästning i början och i slutet av en söm

Låst backsömnad:

• Tryck snabbt 2 ggr på knappen.
- Maskinen syr vald söm bakåt.
- Tryck snabbt 2 ggr till, för att koppla ur funktionen.

1/2 fart

• Tryck på knappen och maskinens hastighet halveras.
• Tryck på knappen igen för att sy med full hastighet.

Nålstopp:

• Grundinställning; nälstopp uppe
• Tryck på knappen.
• Pilen pekar nedåt = nälen stannar nere.
• Tryck på knappen igen.
• Pilen pekar uppåt = nälen stannar uppe

OBS!

Hell nelstoppsknappen intryckt lite ldngre = nelen kommer automatiskt att stanna uppe eller nere.

Sömslut

• Tryck på knappen.
• Maskinen stannar i slutet av ett stygn eller av en sömkombination (i minne).

Spegelvänd\*

• Tryck på knappen.
• Vald söm sys spegelvänd.

* Endast activa 145 S

#-knapp

Används vid sömval (se sid.22)

clr/del ( nollställningsknapp)

• Tryck på knappen = alla inställningar återgår till grundinställning.
• Valda funktioner försvinner.

Undantag:

• Nälläge nere
  • 1/2-fart
• Ändrad grundinställning på knapphål, för att återgå tryck 2 ggr på "clr/del"-knapp.

Bokstäver, siffror och tecken (endast activa 145 S)

• Tryck på A-knappen
  • Bokstaven syns på skärmen.
• Tryck på höger knapp för att bläddra framåt bland bokstäver och siffror (A B C ...).
• Tryck på vänster knapp för att bläddra bakåt bland bokstäver och siffror (9 8 7 ...).

Alfabetet innehåller

ABCDEFGHIJKLMNOPQRSTUVWXYZ _-. '!?%()[]ÄÖÜÄÆCE∅ÑÈÉÊÀÂ 0123456789

mem (Minne)

• Tryck på mittenknappen för att öppna minne (rymmer 30).
• Tryck på vänster / "mem+"-knappar för att bläddra / programmera in sömmar, bokstäver och siffror

Minne för förändrade sömmar

• Varje förändring av stygnlängd / bredd sparas automatiskt.
  Till exempel:
• Sy en ändrad söm t.ex. sicksack.
  • Välj en annan söm t.ex. raksöm och sy den.
• Gå tillbaka till sicksack – ändringarna är kvar.

Gå tillbaka till grundinställningarna

• Manuellt; tryck tillbaka till grundinställningen på varje söm.
• Tryck på "clr/del"-knappen eller stäng av maskinen - alla sömmar återgår till grundinställningen.

Användning:

• Till alla sömmar och material
- Särskilt bra vid växlingar mellan sömmar.

Minne

Varje kombination av sömmar, bokstäver, siffror eller tecken (max 30) kan sparas i långtidsminnet. De förblir sparade tills användaren tar bort dem. Strömavbrott eller avstängning av

maskinen påverkar inte minnet. Förändringar av stygnlängd / bredd eller nälläge kan göras när som helst. Enstaka sömmar, bokstäver eller siffror kan tas bort eller skrivas över.

Minnets knappar

• Tryck på mittenknappen ("mem") för att öppna och stänga minnet.
• Tryck på vänster (<) knapp för att bläddra bakåt.
• Tryck höger ("mem+") knapp för att bläddra framåt och spara.

Öppna minnet

• Tryck på "mem"-knappen för att öppna minnet.
• Om minnet är tomt, blinkar markören och siffran 30.
• Om minnet inte är tomt, visas de sparade sömmarna, bokstäverna eller siffrorna. Tryck "mem+" tills markören och kvarvarande minne blinkar.

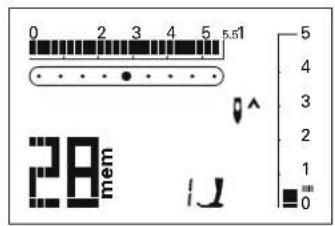

Exempel: Sparad söm

- Sparad söm (28) visas.

Se sid. 25; att programmera sömmar.

Exempel: Sparad bokstav

- Sparad bokstav (E) visas.

Se sid. 27; att programmera bokstäver och siffror.

Tag bort allt i minnet

• Tryck på "clr/del" och "mem"-knapparna samtidigt.
• Släpp knapparna.
• Lämna minnet genom att trycka på "mem"-knappen igen.
  • Minnet är nu helt tömt.

Bläddra bakåt

Tryck på vänster knapp = de sparade sömnumren visas vartefter.

Bläddra framåt

Tryck på "mem+"-knappen = de sparade sömnumren visas vartefter.

Programmera in nytto- och dekorsömmar

• Öppna minnet (sid.25).
  • Välj söm (sid.22).
• Sömnumret visas på skärmen (här 21).
• Tryck på "mem+"-knappen för att spara.
• Siffran för återstående platser i minnet (här 29) och markören blinkar.
• Välj nästa söm och tryck "mem+". Upprepa tills programmeringen är klar.

Börja sy

• Trampa på fotpedalen = maskinen börjar automatiskt med första sömmen i minnet.
• Tryck sedan på "Mönsterslut" (☐) = maskinen stannar automatiskt efter den sist sparade sömmen.

OBS!

Följande specialprogram kan inte sparas i minnet:

Nr. 5 Fästprogram

Nr. 10–12 Knapphål

Nr. 13 Knappisyningsprogram

Nr. 14 Stopp-program

Nr. 15 Tråckelprogram

Programmera in bokstäver, siffror och tecken

(Endast activa 145 S)

• Öppna minnet (tryck "mem").
• Tryck på A-knappen
  • Välj bokstav eller siffra (sid. 24).
• Tryck "mem+" för att spara.
• Siffran för kvarvarande platser (här 29) och markören blinkar.
• Välj nästa bokstav/siffra, tryck "mem+" och fortsätt så, tills det är klart.
• Programmera in ett eller flera ord / nummer.
• Tryck fram (_) bland tecknen och spara för att få mellanrum.

OBS!

Om stygnlängd / bredd på bokstäver eller siffror har ändrats, påverkar det allt. Om man bara vill ändra en enda bokstav eller siffra, måste det göras individuellt efteråt.

Ändringar i minnet

Ändring av enstaka söm, bokstav eller siffra

• Bläddra med vänster eller höger knapp till den söm, som ska ändras, visas.
• Byt eller förändra, söm bokstav siffra stygnlängd/bredd nälläge osv.
• Tryck "mem+" för att spara ändringen

Tag bort en söm, bokstav ellesiffra

• Bläddra fram till sömmen.
• Tryck på "clr/del" för att ta bort.
• Söm / bokstav / siffra försvinner ur minnet.

Gå ur minnet

• Tryck på "mem"-knappen = hela innehållet sparas.
• Minnet stängs.

"mem"-symbolen försvinner från skärmen.

Innehållet i minnet förblir sparat, även om maskinen stängs av. Det kan när som helst öppnas och sys igen.

OBS! Om maskinen stängs av, innan man tryckt på "mem"-knappen (gått ur minnet), försvinner däremot allt i minnet!

Balans

Symaskinen har testats på fabriken, där de sytt på dubbel kretong och med Metrosene 100/2 tråd (Arova Mettler, Switzerland).

Olika material, trådar och styvnadsmaterial kan naturligtvis

påverka stygnbalansen, så att stygnen kommer för tätt eller för glest.

Detta kan justeras med balansratten, så att resultatet blir perfekt.

Användning:

Vid nyttosömmar, t.ex. väffelsöm på jersey, dekorsömmar, fantasisömmar, bokstäver, knapphål, mfl.

OBS!

Om balansen ändrats, vrid den tillbaka till normalläge, innan nästa söm sys.

Normalläge

Tätare sömbildning (kortare stygn)

Glesare sömbildning (längre stygn)

Sömmar

Nyttiga och dekorativa

1 Raksöm
2 Sicksack
3 Enkel overlock
4 Bågsöm
5 Fästsöm
6 Förstärkt raksöm / sicksack
7 Dold fällsöm
8 Dubbeloverlock
9 Super stretchsöm
10 Standardknapphål
11 Skräddarknapphål
12 Raksömsknapphål

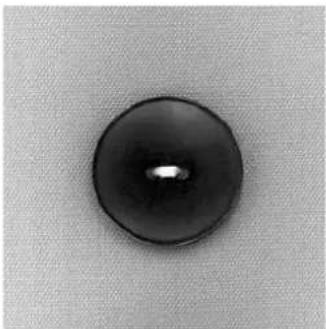

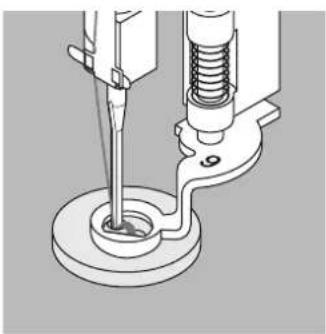

13 Knapp i syningsprogram
14 Stopp-program
15 Tråckelsöm
16 Flerstegssicksack
17 Universalsöm
18 Rynksöm
19 Väffelsöm

activa 135 S

20–22 Quiltsömmar

23–30 Dekorsömmar

activa 145 S

20–28 Quiltsömmar

29–50 Dekorsömmar

activa 135 S

activa 145 S

Sömval

1	2	3	1 Raksöm	Alla fasta material; alla typer av raksömsarbeten
			2 Sicksack	De flesta material; all enkel sicksack som överkastning av sömsmåner, påsömnad av resår och spets
			3 Enkel overlock	Ihopsömnad i tunnare trikå
4	5	6	4 Bågsöm	De flesta material; lagning, lappning, resårpåsömnad
			5 Fästsöm	Alla fasta material; fästning av raksöm i början och slutet
			6 Förstärkt raksöm och sicksack	Ihopsömnad av kraftiga material
7	8	9	7 Dold fällsöm	De flesta material; fällar i mjuka, strukturerade material
			8 Dubbel overlock	De flesta material; ihopsömnad och överkastning i ett moment
			9 Super stretch	Ihopsömnad i elastiska material
14	19	20	14 Stopp-program	Automatiskt stoppning i tunna till medeltjocka material
19 Våffelsöm			De flesta material; dekorativa sömmar och fällar
20 Kviltsöm / Förstygn			Ser ut som om den är handsydd; endast vartannat stygn syns på rätsidan; överträden ska vara genomskinlig (nylonträd) och ha en ökad spänning (6–9), så att den drar upp underträden på rätsidan.

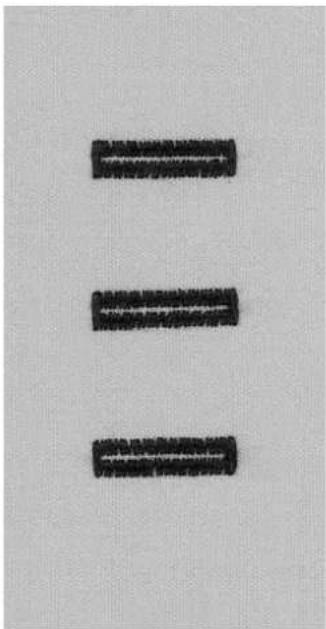

10 Standardknapphål			Tunnare och medeltjocka vävda material; blusar, byxor, sängkläder
11 Skräddarknapphål			Kraftigare fasta material; jackor, kappor, ytterrockar
12 Raksömsknapphål			Program för slitna knapphål (pressarfot nr. 3A) eller för smala ficköppningar (pressarfot nr. 3, extra tillbehör).

Pressarfotsval

1
Standardfot
Nyttiga och dekorativa sömmar

2
Overlocksfot
Overlockssömnad, overlock- söm, söm som kan dra ihop

3A
Knapphålsfot med släde
Knapphål i täta material, stoppning

4
Blixtläsfot
Isömnad av blixtlås, kjeder

5
Dold fällsömsfot
Dolda fällar, kantstickning

9
Stoppfot
Frihandsquiltning i tunna till medeltjocka quitar, stoppning

37
Patchworkfot 1/4 inch (6 mm)
Lappteknik med 1/4 eller 1/8 inch
(6 eller 3 mm) bred sömsmån
(extra tillbehör till activa 135 S, medföljer ej)

Fästsöm

Söm: Fästsöm nr. 5

Nål: Typ och grovlek som passar materialet (se sid. 57)

Tråd: Bomull / polyester

Matare: Uppe (i arbetsläge)

Pressarfot: Standardfot nr. 1

Fästsöm:

• Passar alla vävda material.

- Fäster sömmen i början och i slutet.

- Syr exakt i föregående stygn.

I början av sömmen

- Maskinen fäster automatiskt (5 stygn fram, 5 stygn bakåt).

- Fortsätter att sy raksöm.

I slutet av sömmen

- Efter ett kort tryck på backknappen, fäster maskinen automatiskt sömmen (5 stygn bakåt, 5 stygn framåt).

- Stannar sedan automatiskt vid sömslutet.

Nål: Typ och grovlek som passar materialet (se sid. 57)

Tråd: Bomull / polyester

Matare: Sänkt (ej arbetsläge)

• Alla arbeten, som behöver mycket långa stygn.
• För träckling av sömmar, fällar, quiltar, mm.
  • Lätt att dra bort.

Förbered arbetet

- Tvärnåla arbetet för att förhindra förskjutning.

Tråckling

• Sänk matarna.
- Lägg arbetet under pressarfoten och sy ett stygn (håll trådarna)
- Drag arbetet bakåt till önskad längd för nästa stygn.
- Sy ett stygn och upprepa sedan proceduren.

Sy ett par fäststygn i början och i slutet av sömmen.

Tråckling

- Använd tunn träckeltråd, så blir det lättare att dra bort sedan.

Dold fällsöm

Söm:

Nål:

Tràd:

Matare:

Pressarfot:

Dold fällsöm nr. 7

Typ och grovlek som passar materialet (se sid. 57)

Bomull / polyester

Uppe (i arbetsläge)

Dold fällsömsfot nr. 5

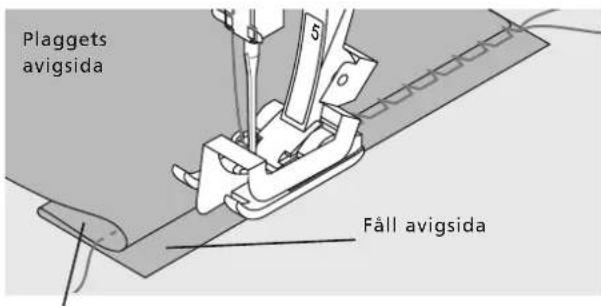

Dold fällsöm

- För dolda fällar i mjuka, strukturerade, medeltjocka / tjocka material

Förbered arbetet

• Klipp fällen jämn.
  • Sicksacka kanten.
• Pressa upp fällen, lägg den mot stygnplåten och vik tillbaka plagget (se bild), så att fällen ligger utanför en knapp cm.

Sömnad

• Vikningen ska följa fotens styrskena och nälen ska bara ta i yttersta delen av viknigen.
• Ändra stygnbredden ifall den tar i för mycket / lite.
• Kontrollera att stygnen inte syns på rätsidan.

Plaggets rätsida

Tryck till vikningen och för den noga utefter styrskenan, så är det lättare att se var nälen tar i. Det behövs ofta bara en liten justering.

Stopp-program

Söm:

Nål:

Trâd:

Matare:

Pressarfot:

Stopp-program

Typ och grovlek som passar materialet (Se sid. 57)

Stopptråd

Uppe (i arbetsläge)

Standardfot nr. 1

Knapphålsfot nr. 3A

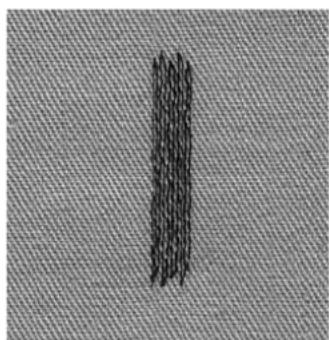

Snabb lagning av små hål eller nötta områden

Fyller i områden med skadade fibrer och trådar.

Stoppning med standardfot nr. 1 ( stygnräknad)

• Börja att sy uppe till vänster i det slitna området.
• Sy första längden ner till och med områdets slut.
• Tryck på backknappen; längden är programmerad.
• Sy vidare, maskinen stannar automatiskt, när stoppen är klar.

Stora områden:

• Stoppningen kan upprepas på stora områden.
• Nollställ genom att trycka på "clr/del"-knappen.

Lagning med knapphålspressarfot 3A

• Används till små rispor / nötta områden, inte mer 3 cm långa.
• Följ instruktionerna för standardfoten.

Använd ett tunt tyg på undersidan som förstärkning.

Förberedelse

Placera elastiska material i en stoppbåge, för att förebygga ihopdragning.

* Stoppbåge kan köpas som extra tillbehör.

Sy i blixtlås

Söm:

Nål:

Nålläge:

Tråd:

Matare:

Pressarfot:

Raksöm nr. 1

Typ och grovlek som passar materialet (se sid. 57)

Längst åt höger / vänster

Bomull / polyester

Uppe (i arbetsläge)

Blixtlåsfot nr. 4

• Träckla fast blixtläset i sprundet.
• Sprundvikningarna ska mötas mitt på blixtlåset.

Sömnad

• Sy i blixtlåset nerifrån, en sida i taget.
• Vänster sida-nål till höger och höger sida-nål till vänster.
• Sy ca en halv cm från vikningen utefter blixtlåständerna.
  • Fäst i början och i slutet.

Sy förbi blixtläslöparen

• Sy fram till löparen.
• Stanna med nälen nere i tyget.
• Höj pressarfoten och öppna blixtlåset.
• Sänk pressarfoten och sy sista biten.

I början av sömmen

Börja en halv cm nedanför sprundslutet mitt på sömmen. Håll i trådarna lätt och sy snett utåt. Fäst sömmen.

Grova blixtlås och tyger

Använd en grövre nål 90–100 för att få jämna stygn.

Allt man behöver veta om knapphålssömnad

Knapphål är både användbara och dekorativa

Välj ett knapphål

(nr. 10 eller 11).

Följande visas på skärmen:

1 Knapphålsnummer
2 Knapphålsymbol
3 Pressarfotsnummer

Trådspännning

• Träd träden genom det lilla hålet på spolkapselns "finger" = undertrådsspänningen blir hårdare.
• Övertråden dras ner på undersidan och trådarna möts där.
• Stolparna får en lätt rundad form och knapphålet ser mycket snyggt ut.
• Förstärkning med iläggstråd ändrar utseendet (se sid. 47, 48).

Markera längden för automatiska knapphäl

• Markera stolplängden för första knapphålet.
• När första knapphålet är sytt, är längden inprogrammerad.
• Markera sedan bara var de andra knapphålen ska börja.

Markera längden för ett manuellt knapphål

• Markera stolplängden för knapphålet.
• Sy och använd fot nr. 3 (extra tillbehör).

Markera längden för ett skräddarknapphål

• Markera stolplängden på knapphålet, se till att utrymme för "ögat" finns, så att knapphålet inte kommer för nära kanten.
• Den korrekta storleken på "ögat" läggs till vid sömnaden.

Sy ett prov

• Sy alltid ett provknapphål på samma tyg och styvnadsmaterial som plagget.
  • Välj det knapphål som ska sys.
• Sy knapphålet i samma trådriktning, som det ska sys på plagget.
• Skär upp knapphålet.
  • Prova att knappen går i.

Justeringar

Ändra stolpbredd:

• Ändra stygnbredden.
• Förändrad stygnbredd kan tas bort med "clr/del"-knappen.

Ändra stygntäthet:

• Alla förändringar av stygnlängden påverkar stygntätheten.
• Förändrad stygnlängd kan tas bort med "clr/del"-knappen.

OBS!

Sätt tillbaka knapphålets grundbalans, när alla knapp-hål är sydda.

Balans för automatiska / manuella knapphål

Alla förändringar av balansen på ett 6-stegsknapphål påverkar båda stolparna lika, eftersom de sys åt samma håll.

Tips!

Om knapphålet ska sys vinkelrätt mot en sömsmån, rekommenderar vi, att nivåplattan för knapphål används. Skjut in den bakifrån mellan fot och plagg, så kommer foten i jämnhöjd med sömsmånen.

Automatiskt standardknapphål med auto längd

Båda stolparna sys i samma riktning.

OBS!

Automatiska knapphålsfoten nr. 3A måste ligga helt platt på tyget. Om foten hamnar på en söm, mäts inte knapphålet korrekt.

Söm: Standardknapphål nr. 10

Nål: Typ och grovlek som passar materialet (se sid.57).

Tråd: Bomull / polyester

Matare: Uppe (i arbetsläge)

Pressarfot: Automatisk knapphålsfot nr. 3A

Automatiskt standardknapphål

• Sätt Träd i underträden i spolkapselfingrets hål (sid.39).
• Sätt När knapphålsfot nr. 3A används, läser linsen på foten automatiskt av längden och de olika stegen sys sedan automatiskt (sid. 41).
• Varje aktivt steg blinkar på skärmen.

När automatiskt knapphål är valt, visas pressarfot nr. 3 på skärmen.

2

3

4

5

Programmera ett standardknapphål

1 Sy första stolpen framåt, stanna maskinen.

• Tryck på backknappen.
• På skärmen står det "auto" och pressarfot nr. 3A = knapphåslängden är inprogrammerad.

2 Maskinen syr nu automatiskt en raksöm bakåt.
3 Sedan sys den första tränsen.
4 Därefter den andra stolpen framåt.
5 Till sist sys den andra tränsen.
- Maskinen stannar automatiskt och nälen ställer sig vid första stygnet.

Följande knapphål automatiska

• Följande knapphål sys nu i samma längd (tryck på backknappen behövs inte).
• Tryck på "clr/del"-knappen för att ta bort programmeringen.
• Det inprogrammerade knapphålet kan sparas i långtidsminnet (se sid. 49).

Justering av knapphål se sid. 40.

OBS!

Sätt tillbaka knapphålets grundbalans, när alla knapphål är sydda.

Balans

- Varje ändring av balansen påverkar både stolparna på autolängdsknapphål, därför att stolparna sys i samma riktning.

Tips!

Exakt kopia

Auto-funktionen gör att varje knapphål blir exakt likadant som föregående.

Markering

Markera endast knapphålet början = tidsbesparande!

Syhastighet

• För bästa resultat, sy alltid med jämn och lugn hastighet.
• Sy alla knapphål med samma hastighet, för att få jämn täthet på stolparna.

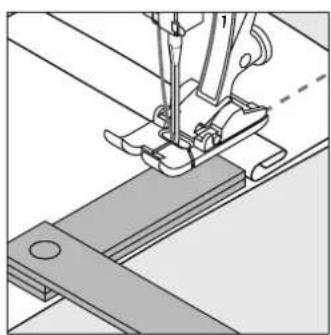

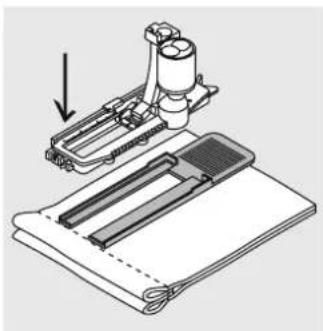

Nivåplattor för knapphålsfot (extra tillbehör)

Om knapphålet ska sys vinkel-rätt mot en kraftig kant, är det mycket bra att använda nivåplattorna för knapphålsfot. Detta tillbehör erbjuder ett platt underlag för knapphålsfoten med släde, vilket ger ett perfekt resultat (se tips, sid. 40).

Automatiskt skräddarknapphål med auto-längd

Båda stolparna sys i samma riktning.

Söm: Skräddarknapphål nr. 11

Nål: Typ och grovlek som passar materialet (se sid. 57)

Tråd: Bomull / polyester

Matare: Uppe (i arbetsläge)

Pressarfot: Automatisk knapphålsfot nr. 3A

Simple black arrow symbol on a gray background (no text or labels)

Automatiskt skräddarknapphål

• Trä i undertråden i hålet på spolkapselfingret (sid. 39).
• När pressarfot nr. 3A används, läser linsen på foten automatiskt av längden och de olika stegen sys sedan automatiskt.

Markera skräddarknapphålet

• Markera endast stolplängden. Tänk på att "ögat" med anpassad storlek läggs till, när knapphålet sys.
• Varje aktivt steg blinkar på skärmen.

OBS!

Sätt tillbaka knapphålets grundbalans, när alla knapp-hål är sydda.

Programmera skräddarknapphål

1 Sy raksöm framåt, stanna maskinen.
- Tryck på backknappen.
- På skärmen står det "auto" och pressarfot nr. 3A = knapphåslängden är inprogrammerad.
2 Maskinen syr nu automatiskt ögat.
3 Sedan sys den första stolpen bakåt.
4 Därefter en andra raksöm framåt.
5 Den andra stolpen sys bakåt.
6 Till sist sys tränsen och några fäststygn.
- Maskinen stannar automatiskt och nälen ställer sig vid första stygnet.

Följande knapphål automatiska

• Följande knapphål sys nu i samma längd (tryck på backknappen behövs inte).
• Tryck på "clr/del"-knappen för att ta bort programmeringen.
• Det inprogrammerade knapphålet kan sparas i långtidsminnet (se sid. 49).

Justering av knapphål se sid. 40.

Balans

• Varje ändring av balansen påverkar både stolparna på autolängdsknapphål, därför att stolparna sys i samma riktning.
• Eventuell ojämnhet i ett skräddarknapphål kan justeras med balansen.

Tips!

Exakt kopia

- Auto-funktionen gör att varjeknapphål blir exakt likadant som föregående.

Markering

- Markera endast knapphålets början = tidsbesparande!

Dubbelsytt skräddarknapphål-

• Skräddarknapphål på kraftiga tyger kan sys två gånger, om det behövs.
• När knapphålet är färdigsytt, tar man inte bort det.
• Sy knapphålet en gång till.

Manuellt knapphål (alla modeller)

Manuella knapphål är bra, då man bara ska sy ett knapphål eller laga ett slitet. Enstaka steg kan hoppas över eller repeteras. Antalet steg motsvarar typ av knapphål. Manuella knapphål kan inte sparas.

Söm: Valfritt knapphål

Nål: Typ och grovlek som passar materialet (se sid. 57)

Tråd: Bomull / polyester

Matare: Uppe (i arbetsläge)

Pressarfot: Knapphålsfot nr. 3 (extra tillbehör)

• Välj typ av knapphål.

- Skärmen visar:

Knapphålsnr. (10 eller 11)

Pressarfotsnr. 3

Knapphålssymbolen (Första steget blinkar.)

- Trä i underträden i hålet i spolkapselfingret.

Sy ett provknapphål

- Sy alltid på samma material och styvnadsmaterial som plagget.

- Sy knapphålet i samma trådriktning som det sedan ska sys i.

Varje steg blinkar på skärmen.

Justering av knapphål se sid.40.

Sy ett manuellt standardknapphål

Varje steg blinkar på skärmen.

Båda stolparna sys i samma riktning.

1 Sy första stolpen framåt, stanna.
- Tryck på backnappen.
2 Sy raksömmen bakåt, stanna mittför början.
- Tryck på backknappen.
3 Sy tränsen och andra stolpen, stanna.
- Tryck på backknappen.
4 Sy sista tränsen och fäststygnen.

Sy ett manuellt skräddarknapphål

Varje steg blinkar på skärmen.

Sy stolparna i samma hastighet.

1 Sy raksömmen framåt, stanna, tryck på backknappen.
2 Sy "ögat" och första stolpen bakåt, stanna mittför knapphålets första stygn, tryck på backnappen.
3 Sy raksömmen framåt, stanna vid "ögat", tryck på backknappen.
4 Sy den andra stolpen bakåt, stanna mittför första stygnet, tryck på backknappen.
5 Sy tränsen och fäststygnen.

Knapphål med iläggstråd

• Iläggstråden förstärker knapphålet och förändrar utseendet.
• Trådöglan ska placeras åt det håll, där knappen sedan kommer att skava.
• Placera arbetet noga under pressarfoten.
• Iläggstråd rekommenderas till standard- och stretch knapp-hål.

Bra iläggstrådar

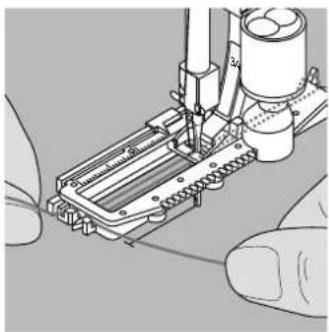

Sätt fast träden på knapphåls- fot med släde nr. 3A

• Placera nälen i arbetet vid knapphålets början.
  • Höj pressarfoten.
• För träden från vänster bakom foten och till höger sida.
• Häng träden över haken på fotens bakkant.

- För in trådändarna under pressarfoten.

• Drag upp dem i skårorna på fotens framkant.
• Sy knapphålet.

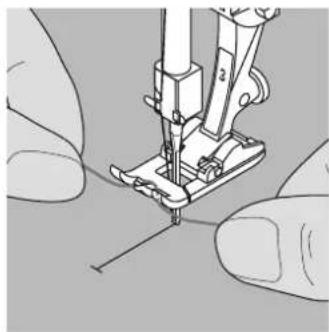

Placera träden på knapphåls- fot nr. 3

• Placera nålen i arbetet.
• Höj pressarfoten.
• Häng tråden över mittersta "tån" på pressarfoten.

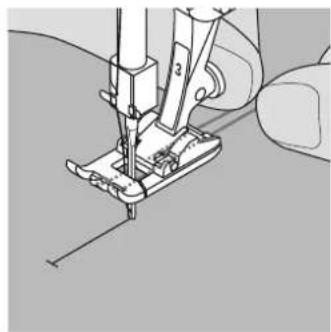

Sömnad

• Sy knapphålet som vanligt.
  • Håll i trådändarna lagom hårt.
• Stolparna kommer att sys över träden.

• Drag trådarna bakåt i skårorna under pressarfoten.
• Sänk pressarfoten.

Sömnad

• Sy knapphålet som vanligt.
  • Häll i trådarna lagom härt
• Stolparna kommer att sys över tråden.

• Lyft av träden från tån.
• Drag trådarna bakåt, så att öglan göms.
• Träd ner dem till avigsidan och fäst med knut eller mellan tyglagren.

• Sätt en knappnål över varje träns.
• Skär från båda tränsarna till mitten.

Knapphålsstans och kloss (extra tillbehör)

• Placera arbetet på klossen.
• Placera stansen mellan stolparna.
• Tryck ner stansen för hand eller slå med hammare.

Programmerat knapphål

Spara i långtidsminnet-

• När knapphålet är sytt och programmerat, tryck på "mem+"-knappen.
• Knapphåler är nu sparat i långtidsminnet.

Öppna ett sparat knapphål

Ett programmerat och sparat knapphål kan öppnas och sys igen, även om maskinen varit avstängd.

• Välj knapphål.
- Tryck på "mem"-knappen.
- Sy knapphålet.
- Man kan bara spara ett knapphål av respektive sort. Om en ny längd sparas med "mem+", skrivs det över det befintliga knapphålet i minnet.

Knapp-i-syningsprogram

Söm:

Stygnbredd:

Nål:

Tråd:

Matare:

Pressarfot:

Knapp-i-syningsprogram nr. 13

Beror på hålavständet på knappen.

Typ och grovlek som passar materialet (se sid. 57)

Bomull / polyester

Sänkt (ej arbetsläge)

Stoppfot nr. 9

Knappisyningsfot nr. 18 (extra tillbehör)

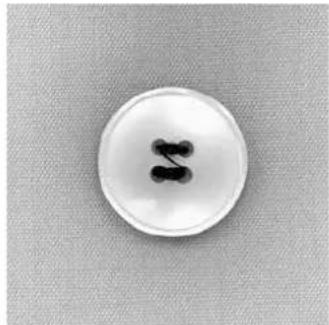

Sy i en knapp

• Sy i knappar med 2 eller 4 hål.
• Knappar som sys i enbart som dekoration, behöver ingen hals.
• Halsens längd kan göras kortare eller längre med fot nr. 18.

• Välj knapp-i-syningsprogrammet.
- Håll i trådarna och sy fäststygnen.
- Kontrollera att avståndet mellan hålen stämmer med stygnbredden med hjälp av handhjulet.
- Ändra om det behövs, sy.
- Maskinen stannar automatiskt, då programmet är klart och är färdig för nästa knapp.

Början och slutet

- Trådarna fästs både i början och i slutet och kan klippas av.

Extra säkert

- Drag ner överträden till undersidan och knyt ihop trådarna.

• Bestäm längd på knapphalsen genom att skruva fast höjdstiftet på önskad höjd.
  • Välj knapp-i-syningsprogram och sy som med fot nr. 9.

Början och slutet

- Trådarna fästs både i början och i slutet och kan klippas av.

Extra säkert

• Drag ner övertråden under knappen, linda den några varv runt halsen.
• Trä sedan ner den på undersidan och fäst den tillsammans med undertråden.

Tips!

4-hålsknapp

• Sy först de främre hålen.
• Drag försiktigt arbetet framåt, så att nästa hålpar är vid nålen.
• Sy en gång till, klipp hoppstygnet.
• Klipp eller fäst trådarna se ovan.

Typ och grovlek som passar materialet (se sid. 57)

Bomull / polyester

Uppe (i arbetsläge)

Overlocksfot nr. 2 eller

Standardfot nr. 1

Overlocksfot nr. 2 är speciellt utformad för overlockssömmar. Stiftet på foten hindrar tråden från att dra in kanten och gör sömmen mer elastisk.

Öppen overlock

Passar till tunna mjuka elastiska material som jersey och interlock.

Sömnad

• Styr kanten utefter stiftet på foten.
• Kantstygnet läggs över stiftet och kanten.

Använd en ny nål, så att det inte löper maskor.

Sy i stretchmaterial

Om det behövs, använd en strechnål (130/705-S) = nälspetsen glider mellan fibrerna.

Dubbeloverlock

Söm:

Nål:

Tràd:

Matare:

Pressarfot:

Typ och grovlek som passar materialet (se sid. 57)

Bomull / polyester

Uppe (i arbetsläge)

Overlocksfot nr. 2 eller

Standardfot nr. 1

Overlocksfot nr. 2 är speciellt utformad för overlockssömmar. Stiftet på foten hindrar träden från att dra in kanten och gör sömmen mer elastisk.

Stängd overlock

Passar till elastiska material som stickat och jersey.

Sömnad

• Styr kanten utefter stiftet på foten.
• Kantstygnet läggs över stiftet och kanten.

Använd en ny nål, så att det inte löper maskor.

Sy i stretchmaterial

Om det behövs, använd en strechnål (130/705-S) = nälspetsen glider mellan fibrerna.

Typ och grovlek som passar materialet (se sid. 57)

Bomull / polyester

Uppe (i arbetsläge)

Overlocksfot nr. 2 eller

Standardfot nr. 1

Overlocksfot nr. 2 är speciellt utformad för overlockssömmar. Stiftet på foten hindrar tråden från att dra in kanten och gör sömmen mer elastisk.

Passar till tunna mjuka elastiska material som jersey och interlock.

Förberedelse

• Vik muddväven dubbel (hälften så bred).
- Nåla fast mudden på plaggets rätsida.

Sömnad

• Styr kanten utefter stiftet på foten.
• Kantstygnet läggs över stiftet och kanten.

Låt nålen stanna nere i arbetet, då eventuell justering av mudden görs.

Kantavslutning med väffelsöm

Nål: Universal, kul- eller strechnål om det behövs

Tråd: Bomull / polyester

Matare: Uppe (i arbetsläge)

Pressarfot: Standardfot nr. 1

• Sy från rätsidan ca en pressarfotsbredd från kanten.
• Klipp bort sömsmån som hamnat utanför sömmen.

Balansjustering

Gör sömmen tätare

Gör sömmen glesare

Låt nålen stanna i tyget, då kanten justeras.

OBS!

Vrid tillbaka balansen till grundinställning efter sömnaden.

Viktigt att veta om symaskinsnålar

Symaskin, näl och tråd

Din BERNINA använder nälsystem 130/705H

Nål och tråd

De mest sålda nålarna är nr. 70–120.

Ju tunnare nål - desto lägre nummer. Tabellen visar vilka nälar som passar till olika trådar.

Nålen passar träden

Vid sömnaden löper träden i nälskåran.

Tråden är för grov för nålen

Om nälen är för smal får träden inte plats i trådskåran och resultatet blir fula stygn eller trädbrott.

Nadel 70 80 90 100 110–120
Nål	●	●
Stopptråd		●
Brodértråd		●	●
Mercericerad bomullstråd
Syntettråd		●	●
Tjock tråd, Syntetisk mercericerad tråd			●	●
Knapphålstråd för dekorsöm				●

Böjd nål

Uddstött näl

Böjd nälspets

Vissa material är mycket lättare att sy i, om avsedd nål används.

Specialnålar finns i BERNINA butiken.

Nål	Nålbeteckning	Nålspets	Användning
Standardnål	130/705 H	Normal spet något rundad	Universalnål för vävda, syntetiska / natur-material; linne, chiffong, batist, ylle, satin, mm, dekorsöm, broderi
Specialnålar	130/705-SES	Fin kulspets	Finmaskiga material, särskilt syntetiska material
	130/705 H-SUK	Medelstor kulspets	Grovmaskiga material i syntet- och naturfibrer
	130/705 H-S	Medelstor kulspets	Specialnål för tunna och svåra stretchmaterial
	130/705 H-J	Extra smal spets	Arbetskläder, kraftiga linnetyger, kanvas, denim Mycket bra för täta tyger
	130/705 H-LR + H-LL	Skärande spets	Natur / syntetläder, plast, behandlade vaxade tyger
Dubbelnål	130/705 H ZWI	Bredder: 1,6 / 2,0 / 2,5 3,0 / 4,0	Synliga fällar i stretchmaterial, stråveck dekorsömmar
Trippelnål	130/705 H DRI	Bredder: 2,5 / 3,0	Dekorsömmar
Wingnål	130/705 H HO	Bred nål	Hålsöm i löst vävda tyger, tunna tyger 030529.52.06_0303_a135 a145_SV

Nål, tråd och tygmatning58

Matare och matning

Matare och stygnlängd

Vid varje stygn rör sig mataren ett steg framåt. Steglängden beror på vilken stygnlängd som valts. Vid extremt korta stygn är också steglängden kort. Arbetet rör sig ganska sakta, även om man syr fort. Knapphål, plattsöm och andra dekorsömmar sys alltid med mycket kort stygnlängd.

VIKTIGT!

Låt maskinen mata jämnt! Bromsas arbetet blir det knutar.Drags eller skjuts arbetet blir det en ojämn täthet.

030529.52.06_0303_a135 a145_SV

59Nål, trắc

Mataren arbetar normalt, när pressarfoten ligger plant.

Om foten vinklas, t.ex. när man syr över tjocka sömsmåner, får inte matartänderna tag i arbetet och så fastnar det.

Nivåplattor
Genom att lägga en eller flera nivåplattor under fotens "häl", löser man det problemet.

Om höjdskillnaden är framför foten, lägger man nivåplattorna till höger under foten. Sedan syr man tills det tjocka området är passerat och tar då bort plattorna.

Tunna material: Tygmatning i hörn

Avständet mellan de yttersta matartänderna är relativt stort beroende på att hålet i stygnplåten är så brett. När man ska vända i smala hörn, matas därför bara arbetets ena sida.

Genom att lägga nivåplattor utefter arbetets kant, får man en bättre matning.

030529.52.06_0303_a135 a145_SV

Rengöring

Om maskinen förvaras i ett kallt utrymme, måste den tas in i ett varmt rum ca en timme innan den ska användas.

Rengöring

Rengör maskinen regelbundet.

• Stäng av maskinen "0".
• Tag bort näl och pressarfot.
• Öppna griparluckan.
• Lossa stygnplåtsskruven (med stjärnmejseln).
• Tag bort stygnplåten.
  • Rengör området med borsten.
  • Sätt fast stygnplåten igen.

• Stäng av maskinen "0".
• Tag bort spolkapseln.
• Tryck frigöringsknappen åt vänster.
• Tryck lässpaken åt vänster och vik ner griparhållaren.
• Tag bort griparen.
• Rengör med en trasa eller borste, aldrig med något vasst verktyg.
• Sätt tillbaka griparen; om det behövs, vrid handhjulet så att griparföraren (den som rör sig fram och tillbaka) står längst till vänster, sätt i griparen, fäll upp griparhållaren och aktivera låsspaken, låspiggen måste fastna.
• Kontrollera att griparen sitter rätt genom att vrida på handhjulet.
  • Sätt i spolkapseln.

Rengöring av maskinen och skärm

• Lägg 2–3 droppar symaskinsolja i griparbanan
- Kör maskinen några ögonblick utan tråd
- Det förhindrar att olja kan komma på sömnadsarbetet

VIKTIGT!

Använd aldrig någon form av sprit, bensin eller någon typ av starkt rengöringsmedel för att rengöra maskinen!

Läs säkerhetsföreskrifterna!

Syljus

• Stäng av maskinen "0".
• Lossa skruven.

- Tag bort lampluckan genom att lyfta den försiktigt uppi-från.

• Tag bort lampan.
  • Sätt i en ny lampa.
• Sätt fast luckan och skruva i skruven.

OBS!

Använd lamptyp

12V 5 W.

W 2.1 X 9.5 d.

Tända lampor är heta.

Låt lampan svalna innan den tas ur.

Läs säkerhetsföreskrifterna!

Byte av lampa\*\*

Läs säkerhetsföreskrifterna!

I motsats till en vanlig lampa, ger CFL syljuset ett bättre sken och håller längre.

Observera:

Notera vänligen att ett trasigt CFL syljus ENDAST får bytas av en auktoriserad tekniker. Sydatorn skall lämnas in till en auktoriserad BERNINA-återförsäljare!

** Kan köpas som extra tillbehör

Felsökning

I de flesta fall kan man hitta och åtgärda eventuella fel med hjälp av den här sammanfattningen.

Kontrollera om:

• Över- och undertråd är rätt trädda.
  • Nålen är rätt isatt.
  • Nålgrovleken är rätt; se sid. 57.
• Maskinen är rengjord; tag bort allt damm och alla fiberrester
• Griparbanan är ren och fri från trådrester.
• Någon trådrest sitter mellan trådspänningsbrickorna eller under spolkapselfjädern.
• Spolen rör sig fritt i spolkapseln eller om det finns smuts i vägen.

Överträden går av

• Övertrådsspänningen är för hård.
• Nålen är av dålig kvalitet.
• Använd bara nälar från
  • BERNINA-butiken.
• Nålen är böjd eller uddstött.
• Använd tråd av god kvalitet, inte torr och ojämn.
• Fel trådskiva är använd.
• Stygnplåt eller gripare är skadade. Lämna maskinen till BERNINA-service.

Underträden går av

Undertrådsspänningen är för hård.

• Spolen är trasslig. Tag ur den och sätt i den rätt.
• Hålet i stygnplåten har skadats av nålen. Lämna in stygnplåten för service.
• Nålen är böjd eller uddstött.

Maskinen syr hoppstygn

• Fel nål används. Använd bara nälsystem 130/705 H.
• Nålen är böjd eller uddstött. Byt nål.
• Nålen är fel isatt. Sätt i nålen med flata sidan bakåt.
• Nålen sitter inte ända upp i nälhållaren. Skjut upp den helt.
• Nål med fel nålspets används Byt till kulspets / stickat eller skärspets / läder.

Nålen går av

• Nålskruven är inte åtdragen.
- Arbetet togs ur maskinen framåt i stället för bakåt.
- Arbetet dras under sömnaden, när nälen är i tyget.
- För grov tråd används.
- Se sid. 56 och 57 för information om nälar.

Maskinen syr fula stygn

• Rester av tråd finns mellan trådspänningsbrickorna.
• Trådrester sitter under spol-kapselfjädern.
• Underträden är trädd i hålet på spolkapselfingret.
• Maskinen träddes med pressarfoten nere.
• Maskinen är felträdd. Kontrollera trädningen.
• Använd rätt trådskiva.

Maskinen går inte eller går långsamt

• Kontakterna är inte rätt isatta.
• Huvudströmbrytaren är inte påsatt.
• Maskinen har stätt för kallt
• Spoltappen är aktiverad.

Innehållsförteckning

B

Balans 29, 49, 55

Blixtlås 38

D

Dold fällsöm 36

Dubbel overlocksöm 53

E

Enkel overlock 52

F

Felsökning 62

Fotpedal 10

Förstoringsglas 8

Funktionsknappar 23

• -knapp 24

  • 1/2 fart 23
• Alfabet 24
• Backknapp 23
• clr/del (clear/delete) 24
• mem (minne) 24
  • Mönsterslut 23
  • Nålstopp 23
• Siffror 24

- Spegelvänd 23

Fästsöm 34

K

Kantavslutning med väffelsöm 55 Knapphål 39–49

• Automatiskt skräddarknapphäl med autolängd 43
• Automatiskt standardknapphål med autolängd 41
  • Förändra knapphål 49
  • Knapphål med iläggstråd 47
  • Manuella knapphål 45
  • Sparade knapphål 49

Knapp i syningsprogram 50

L

Linjal 11

M

Maskinens delar 4–7

Matare 19, 58

Minne 25

• Balans 29
• Bläddra bakåt 26
• Bläddra framåt 26

• Lämna minnet 28
• Minnesknappar 25
- Programmera in bokstäver, siffror och tecken 27
- Programmera in nytto- / dekorsömmar 26
• Sömmar 30, 31, 32

N

Nivåplattor 59

Nålbyte 14

Nålläge 22

Nålpåträdare 17

0

Overlockssöm 54

Övertråd 16

P

Pressarfotsbyte 15

Pressarfötter 33

Pressarfotsspak 11

Programmera in ord 27

R

Rengöring 60, 61

S

Skräddarknapphål 43

Skärmen visar 20

Skötsel 60, 61

Sladd 10

Spole 12

Spolkapsel 13

Spolning 12

Standardknapphål 41

Standardtillbehör 8

Stickat och jersey 52, 53

Stopp-program 37

Stretchyger 52, 53

Stygnbredd 22

Stygnlängd 22

Stygnplåt 19

Sy bakåt 23

Sybord 11

Sätt i underträden 14

Sömval 22

T

Tag upp undertråden 18

Tillbehörsskåp 8, 9

Tråckelsöm 35

Trådhållare 15

Trådhållare extra 15

Trådkniv 12, 18

Trådkniv för undertråd 13

Tråd, nål och tygmatning 56–59

Trådspänning 20

Trädning av övertråd 16

Tyghuv 8

Tygmatning, nål och tråd 56–59

U

Undertråd 18

v

Våffelsöm 55

2 Viktiga Säkerhetsföreskrifter
4 Maskinens delar
10 Förbered symaskinen
21 Så här används maskinen
30 Sömmar
33 Pressarfötter

Nyttosömmar

34 • Fästsöm
35 • Tråckelsöm
36 • Dold fällsöm
37 • Stopp-program
38 • Sy i blixtlås
39 • Knapphål
50 • Knapp i syning
52 • Overlockssöm
55 • Våffelsöm
56 Nål, tråd och tygmatning
60 Rengöring, skötsel och felsökning
63 Innehållsförteckning

Impressum

Satz, Layout, DTP: Silvia Bartholdi
