BRUKSANVISNING SB-2008VN Cupola

Trädlös sändare/mottagare för sammankoppling av upp till 20st brandvarnare

Batteridriven 6V

Bruksanvisningen innehåller viktigt information om hur du installerar och använder SB-2008VN. Läs igenom hela bruksanvisningen innan du gör installationen och spara för framtida behov.

Produktbeskrivning:

SB-2008VN är en sändare/mottagare för trädlös sammankoppling av Garvans brandvarnare. Upp till 20 brandvarnare kan sammankopplas. När en av brandvarnarna upptacker rök aktiveras samtliga sammankoplade brandvarnare. Tack vare den trädlösa tekniken slipper du det besvarliga arbetet med att dra sladdar. SB-2008VN möjliggör sammankoppling av brandvarnare på upp till 50 meters avständ och dessutom på olika väningsplan.

Egenskaper:

Enkel installation
• Inbyggd sändare och mottagare
• Helt trádlös kommunikation. (433.92 MHz)
- Upp till 20 enheter kan sammankopplas. Alla anslutna brandvarnare sätts igång samtidigt då en av dem aktiveras.
- Inställningsknappar för sändnings- och mottagningsfrekvensen hos de olika enheterna.

• Hög pålitlighet

• Tre árs garanti

• Garvans modeller för trådlös anslutning: SS-168: 9V joniserande brandvarnare SS-166: 9V optisk brandvarnare SS-163: 9V värmebrandvarnare

Tekniska specifikationer:

Strömförsörjning: 6V (4st AA 1.5V

batterier)

Alkaliska batterier

rekommenderas

(Ingår)

Sändnings och mottagningsfrekvens: 433.92 MHz Bandbredd: 500 KHz

Max avständ för sändning och mottagning: 50 meter Max. antal sammankopplade brandvarnare: 20st Strömförbrukning: 250 uA (normal).

6 mA (larm)

Temperatur vid användning: 0°C - 40°C Luftfuktighet: mindre än 45%-75%

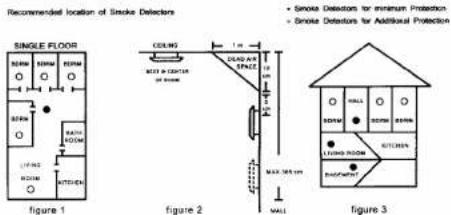

Placering:

Modell SB-2008VN används för trädlös sammankoppling av Garvans brandvarnare. Upp till 20 brandvarnare kan sammankopplas. SB-2008VN kan ej anslutas till brandvarnare av andra märken. SB-2008VN bör installeras utanfor varje sovrum och på varje våning i huset, även i kallaren. Däremot behöver du inte installera brandvarnare i kryputrymmen eller på oinredda vindar. Andra platser där brandvarare rekommenderas, utöver de redan nämnda, är vardagsrum, matsal, sovrum, kok, vind (inredd), städforråd och hall.

OBSERVERA Forskning visar att varje korrekt installerad extra brandvarnare ökar skyddet betydligt. För bästa möjliga skydd rekommenderas att varje rum (utom badrummet) förses med en brandvarnare.

Olämplig placering:

Placera inte SB-2008VN

• I utrymmen där temperaturen kan sjunka under 4,4°C eller stiga över 37,8°C.
• I fuktiga utrymmen t.ex. nära badrummet – fukt eller ånga kan orsaka att larmet udlöses
  • På platser där luften är stillastående
• I garaget – avgaser från bilen kan orsaka att larmet utloses
  • På platser med kraftig luftcirkulation
  • I utrymmen där det är en valdigt dammigt eller smutsigt

Installation

• Bestäm var du ska montera SB-2008VN/brandvarnaren
• Använd fästplattan för att markera var de två hålen ska borras.
• Borra hålen och sätt i pluggarna
• Skruva fast fastplattan
- Ställ in sändnings- mottagningsfrekvensen: Det finns 2 knappar på varje SB-2008VN/brandvarnare. Ställ knapparna i samma läge på alla brandvarnarna. (Det finns fyra kombinationer men det spelar ingen roll vilken kombination du väljer)
• Sätt i 4st AA 1,5V batterier i SB-2008VN.
- Sätt i ett 9V batteri i batterifacket på baksidan av brandvarnaren (SS-168/SS-166/SS-163) SE TILL ATT DU ANSLUTER PLUS OCH MINUSPOLERNA KORREKT! Kontrollera att metallfiken blir fullständigt nedtryckt när du sätter i batteriet.
• OBSERVERA! Av säkerhetsskäl kan brandvarnaren inte monteras på fästplattan om batteriet inte sitter i.
- Kontrollera att brandvarnaren fungerar genom att trycka in testknappen på framsidan innan du monterar den på SB-2008VN. En hög, pulserande sirensignal ska sätta igång. (efter ca 2sekunder)

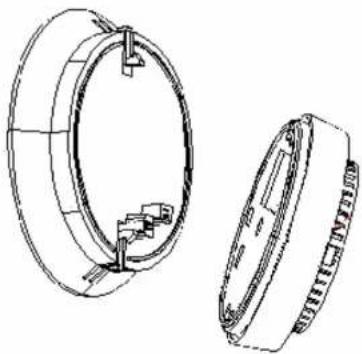

• Montera brandvarnaren på SB-2008VN, passa in plastflikarna på SB-2008VN i springorna på brandvarnarens undersida.
• Montera SB-2008VN på fästplattan och vrid ett kvarts varv medsols för att läsa den på plats.
- Upprepa proceduren för varje brandvarnare. Max. avständ mellan brandvarnarna: 30meter.
- Kontrollera att varje brandvarnare fungerar genom att trycka in testknappen på framsidan. En hög, pulserande sirensignal ska sättas igång. Även de andra anslutna brandvarnarna börjar larma. (efter ca 8 sekunder)

Användning:

SB-2008VN och brandvarnaren fungerar direkt när du sätter i batterlet. När brandvarnaren känner av rök eller andra partildar, börjar lysdioden blinka snabbt och sirensignalen aktiveras. Signalen hörs till dess att luften är rökdri. SB-2008VN skickar en radiosignal till de andra brandvarnarna som också börjar larma. Lysdioden på de andra brandvarnarna kommer inte att blinka. För att du ska kunna veta vilken av brandvarnarna som utlästs först, ljuder sirenen hos de övriga brandvarnarna i intervaller - larm 7-8 sekunder, därefter 40 sekunder tystnad, larm 7-8 sekunder, etc.

Testfunktion:

Det rekommenderas att du testar din brandvarnare regelbundet. Tryck på testknappen och håll den intryckt. En hög, pulserande sirensignal ska sätta igång om detektorn fungerar. Dessutom ska den roda lysdioden på brandvarnaren blinka snabbt när larmet är igång. Efter ca 5 sekunder kommer de övriga brandvarnarna att larma i ca 7 sekunder. (Anmärkning: Du måste vänta ca 45 sekunder innan du gör nästa test). Du kan även testa brandvarnaren genom att blås rök in i rokkammaren. Testa larmet regelbundet, ex efter en tids frånvaro (resa, semester etc.).

OBSERVERA

1. Testa varje enskild brandvarnare i systemet.
2. 1. Kontrollera att den brandvarnaren som börjar larma sätter igång resten av brandvarnarna i systemet.

Underhåll:

Brandvarnaren är praktiskt taget underhållsfri, men det är några få saker du måste tänka på för att dem ska fungera på rätt sätc.

• Testa din brandvarnare minst en gång i månaden.
  SB-2008VN avger en kort tonsignal ungefär en gång i minuten när batteriet börjar ta slut. Byt batteri omgående.
  Använd en dammsugare med mjukt borstmunstycke för att ta bort damm från brandvarnaren en gång per månad. Test brandvarnaren efter det att du dammsugit den.
• Modell SS-168/SS-166 känner automatiskt av om batteriet börjar ta slut och avger då en kort tonsignal ungefär en gång i minuten. Signalen hörs i minst 7 dagar, men batteriet bör bytas ut omedelbart. Livslängden på ett nytt batteri är vanligtvis ett år.

WARNING Försök aldrig att reparera brandvarnaren själv – då gäller inte garantin!

Gör en säkerhetsplan:

Att installera en brandvarnare är bara ett av flera sätt att skydda sig mot bränder.

• Installera brandvarnaren korrekt. Följ alla instruktioner i manualen.
• Ersätt brandvarnaren direkt om den inte fungerar.
Se till att husets elsystem inte är överbelastat.
• Rök inte i sängen.
• Låt inte barn använda tandstickor och tändare.
Förvara brandfarliga material på säker plats. Använd aldrig sådana material i närheten av öppen eld eller gnistor.
Se till att all säkerhetsutrustning såsom brandsläckare, brandstege etc. är i bra skick och att alla i familjen vet hur de används.
Se till att alla i familjen vet vad de ska göra och vart de ska gå om det börjar brinna.
- Rita upp en planritning av ditt hus som visar minst tvä sätt att ta sig ut ur varje rum vid en nödsituation.
Gör övningar med jämna mellanrum, t.ex. två gånger per år.
- Bestäm en mötesplats utanfor huset dit alla går vid en nödsituation.
- Kontakta din lokala brandstation för mer information.
• Kasta inte batterier i hushållssoporna.

GARANTI

SB-2008VN omfattas av 3 års garanti från inköpsdatum. Garantin gäller material- eller tillverkningsfel, dock endast om produkten har anvants på avsett sätt och skötts normalt. Garantin omfattar ej reparation eller byte av delar om felet beror på felaktig användning, skadegörelse eller ändringar av apparaten efter inköpsdatum. Vid fel som omfattas av garantin skickas apparaten till leverantören tillsammans med kvittot samt returporto. Företagets ansvarsskyldighet är begränsat till kostnaden för anskaffande av en ny SB-2008VN. Företaget är inte ersättningsansvarigt för evencuella skador eller förluster som uppkommer i samband med att SB-2008VN ej fungerar.

AHLSELL AB DIV. ANSVARAR EJ FÖR PERSON- ELLER SAKSKADA ELLER ANNAN SKADA SOM DIREKT ELLER INDIREKT ORSAKAS AV BRAND. GARANTINS OMFATTNING BEGRÄNSAS TILL REPARATION AV PRODUKTEN ELLER ERSÄTTNING AV SKADAD ELLER FELAKTIG PRODUKT MED NY PRODUKT FRÅN AHLSELL AB DIV.

AHSELL AB DIV. ANSVAR SKALL UNDER ALLA FÖRHÅLLANDEN- OAVSETT OM LAGEN FÖRESKRIVER SÄRSKILT SKADESTÄNDSANSVAR- VARA BEGRANSAT TILL PRODUKTENS INKÖPSVÄRDE. DIN SB-2008VN OCH BRANDVARNARE ERSÄTTER INTE I NÅGÖT AVSEENDE EGENDOMS-, SKADE- INVALIDITETS- ELLER LIVFÖRSÄKRING ELLER ANNAN FÖRSÄKRING. ANSKAFFANDE AV SÅDAN FORSAKRING ANKOMMER PÅ VARJE ENSKILD PERSON. KONTAKTA DITT FÖRSÄKRINGSOMBUD FOR MER INFORMATION OM FÖRSÄKRINGAR.

Tillverkare: Garvan Enterprises Ltd.

Importer: Ahlsell AB div, gelia

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushällsavfall. Den skall istället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och halsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänse eller affären där du köpte den.

www.gelia.se
