BRUKSANVISNING KS188-UD KINGSTON

Denna bruksanvisning innehåller viktig information, inklusive säkerhets- och installationsanvisningar. Läs den noga innan användning och spara den för framtida behov.

INNEHÅLL

VIKTIG SÄKERHETSINFORMATION ....1

INSTALLATION 2

- MODELLER FÖR PLACERING UNDER KÖKSBÄNK 2

• INBYGGDA MODELLER ....4

Innan du använder vinkylen, vänligen placera och installera den i enighet med denna bruksanvisning. För att undvika risken för brand, elektriska stötar eller personskador när du använder din vinkyl, följ dessa säkerhetsanvisningar:

- Enheten är avsedd att användas uteslutande för lagring av vin.

- Se till att spänningen och strömstyrkan som anges på märketiketten överensstämmer med din nätspänning. Anslut till ett jordat uttag, ta inte bort jordningsstift, använd inte adapter, använd heller inte en förlängningssladd.

- Rengör aldrig vinkylen delar med brandfarliga vätskor som kan förorsaka brand eller explosion. Och förvara inte eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av vinkylen.

- Var alltid torr om händerna när vinkylen kopplas till eluttag.

- Vinkylen ska vara helt urkopplat vid rengöring, underhåll eller service. Underlåtenhet att göra detta kan resultera i elektriska stötar eller dödsfall.

- Försök inte att reparera eller ersätta någon del av vinkylen, om det inte uttryckligen rekommenderas i handboken. All annan service ska hänvisas till en kvalificerad tekniker.

- För att säkerställa korrekt ventilation för vinkylen måste fronten vara helt fri, se även till att det finns en luftspalt på baksidan. Placera inte vinkylen i direkt solljus eller nära andra värmekällor (spis, värmare, kylare, etc.).

- Säkringen (eller effektbrytaren) ska vara 10 ampere eller högre.

- Ställ in vinkylens fötter så att den står stadigt och i våg.

- Använd inte lösningsmedelsbaserade rengöringsmedel på insidan av kylen. Dessa rengöringsmedel kan skada eller missfärga vinkylen.

- Användning av tillbehör som inte rekommenderas av tillverkaren kan vara farligt.

- Om du ska kassera vinkylen, ta bort dörren och lämna kvar hyllorna så att barn inte kan klättra in. Och se till så att kylsystemet, i synnerhet värmeväxlaren på baksidan/ undersidan av enheten inte skadas. Symbolen på produkten och dess emballage anger att produkten inte får hanteras som vanligt hushällsavfall utan ska lämnas till en återvinningsstation för elektriska och elektroniska varor.

MANUAL

INSTALLATION

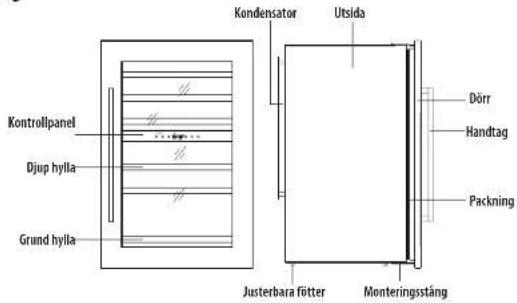

Följande bilder visar endast strukturen av kylen. Dimension och antalet hyllor kan variera mellan modeller av samma serie.

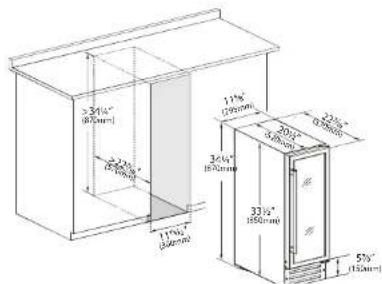

■ MODELLER FÖR PLACERING UNDER KÖKSBÄNK

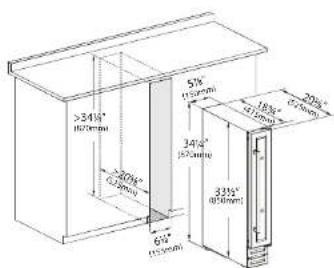

• 150 mm bred

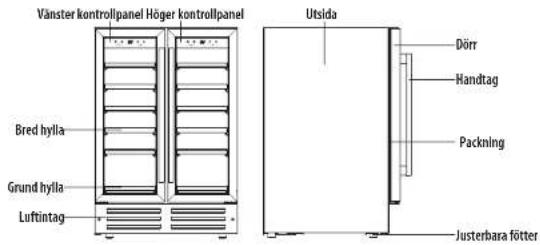

Beskrivning

Ritning

- Justerbar höjd:

870-890 mm

• 295 mm bred

Beskrivning

2

MANUAL

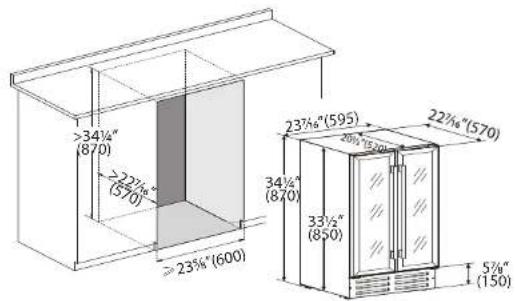

595 mm bred (vänster och höger zon)

• Justerbar höjd: 870–890 mm


MANUAL

■ INBYGGDA MODELLER

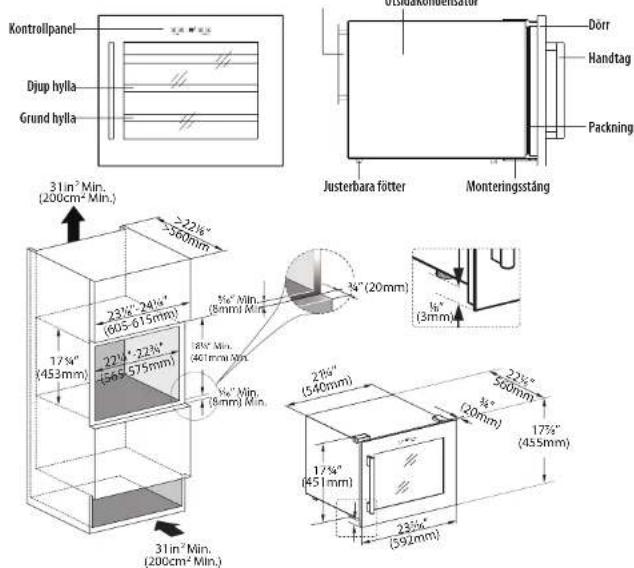

455 mm hög

1. Innan du placerar kylen i ett köksskåp måste du byta "original-fötterna"

(vita) till de mindre (varta) som är packade i tillbehörslådan i fronten på kylen (1).

1. Dra åt de två skruvarna för att fixera monteringsstången (2) på undersidan av enheten, i köksskåpet.

2. Du kan även installera en extra toppmonteringsstång (3) (vilket är ett tillbehör packat med enheten) på ovansidan av enheten, och skruva fast den i köksskåpet: se ritning.

MANUAL

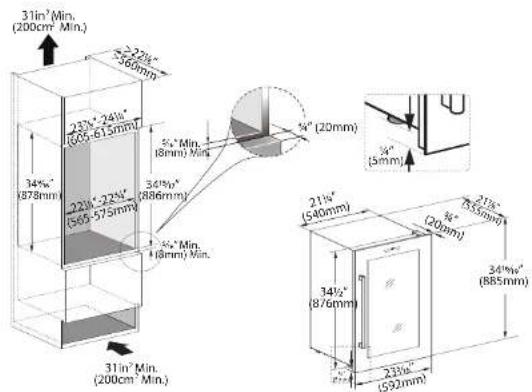

885 mm hög

1. Innan du placerar kylen i ett köksskåp måste du byta "original-fötterna"
   (vita) till de mindre (artal) som är packade i tillbehörslådan i fronten på kylen (1).
2. Dra åt de två skruvarna för att fixera monteringsstången (2) på undersidan av enheten, i köksskåpet.
3. Du kan även installera en extra toppmonteringsstång (3) (vilket är ett tillbehör packat med enheten) på ovansidan av enheten, och skruva fast den l köksskåpet: se ritning.

MANUAL

INNAN FÖRSTA ANVÄNDNING

■ UPPACKNING OCH RENGÖRING

• Ta bort allt emballage/förpackningsmaterial.
- Låt kylen stå upprätt i 24 timmar innan du kopplar in den till ett strömuttag.
- Använd en mjuk trasa och ljummet vatten för att torka av kylen, in- och utvändigt.

MANUAL

Steg 1: -Ta bort packningen för att frilägga hålen

Steg 2: -Installera handtaget med de medföljande skruvarna och brickorna

Steg 3: -Sätt tillbaka packningen-

■ LÅSMEKANISM (tillval)

• Låsmekanism är tillval. Har du köpt en kyl med lås, finner du nyckeln ihop med denna manual.
• Sätt i nyckeln i låset och vrid den moturs för att låsa upp dörren. För att låsa den, vänd medurs. Förvara nyckeln på ett säkert ställe.

HUR DU ANVÄNDER VINKYLEN

■ TEMPERATUR

- Apparaten är avsedd för drift från SN till N (se klimatklassdiagram här nedan). Det rekommenderas att hålla den omgivande temperaturen runt 22–25°C vilket hjälper till att hålla en låg strömförbrukning.

Klimatklass Temperatur

SN 10-32°C (50°F-90°F)

N 16-32°C (61°F-90°F)

ST 18-38°C (64°F-100°F)

T 18-43°C (64°F-109°F)

- Om den omgivande temperaturen är över eller under den rekommenderade, kan enhetens prestanda påverkas negativt.

MANUAL

■ VINLAGRING

• Standardhyllorna passar utmärkt för Bordeaux-flaskor. Maximalt antal flaskor som får plats i kylen beror på storlek och dimension på de vinflaskor som du lagrar.
• Hyllorna kan dras ut med ca 1/3 för enkel åtkomst. Det finns två typer av utdragbara hyllor:

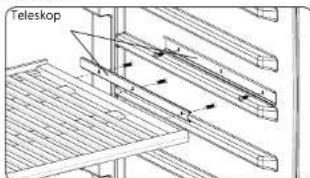

• Hyllor med teleskopskenor
• Hyllor utan teleskopskenor men med plaststoppar.

• För att förhindra skador på dörrpackningen, se till att dörren är helt öppen innan du drar ut hyllplanen.
• Förvara vin i förslutna flaskor.
• Täck inte hyllorna med aluminiumfolie eller annat material som kan hindra luftcirkulationen.
• En tom vinkyl bör inte stå på under längre perioder, stäng av den och gör rent, lämna dörren på glänt så att luft kan cirkulera i skäpet för att undvika eventuell kondens, mögel eller lukt.
• Rekommenderade temperaturer för kylning/lagring:

Vintyp Rek·temp

Rött vin 15–18°C (59°F–64°F)

Vitt vin 9 –14°C (48°F–57°F)

Rosévin 10–11°C (50°F–52°F)

Mousserande vin 5–8°C (41°F–46°F)

MANUAL

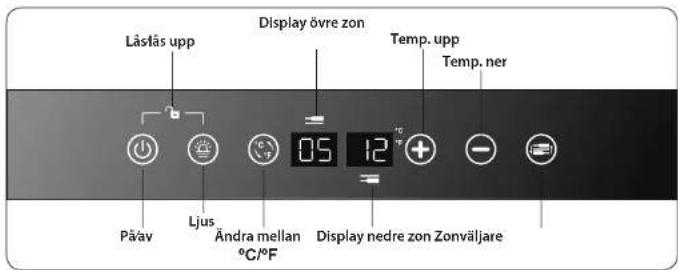

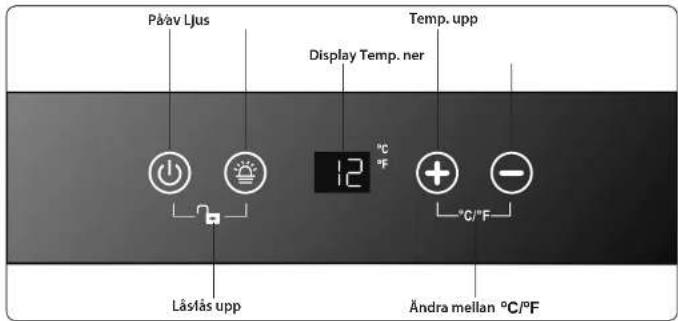

KONTROLLPANEL

- En temperaturzon

• Dubbla temperaturzoner

PÅ-/AVKNAPP

• Kylen släs på automatiskt när du ansluter den till eluttaget.
• Tryck på på-/avknappen Ⓞ10 sekunder för att slå på eller av kylen.
• Oavsett det är läst eller oläst läge, kan du stänga av kylen genom att hålla inne på-/avknappen i 10 sekunder.

Varning: Om du slagit av kylen bör du vänta 5 minuter innan du slår på gen, detta för att undvika skador på kompressorn.

MANUAL

■ LÅSA UPP KONTROLLPANELEN

• För att läsa kontrollpanelen håller du in på-/avknappen och ljusknappen med 2 fingrar samtidigt i 3 sekunder. Du hör ett surrande ljud när den läser/läser upp.
• Kontrollpanelen läser sig automatiskt efter 10 sekunder.
• När kontrollpanelen är låst går det inte att ändra temperatur eller slå på/av lyset.

■ INNERBELYSNING PÅ / AV

• Vid upplåst läge, tryck på ljusknappen Ⓤför att slå på eller av innerbelysningen.
• Belysningen måste stängas av manuellt.

■ TEMPERATURDISPLAY

• Temperaturen visas i displayen.
- Om termostaten går sönder visas "HH" eller "LL" på displayen och ett surrande ljud hörs. Om detta händer, är denna vinkyl utformad så att den bilbehåller temperaturen med kompressor och fläktar.

Varning: Om termostaten går sönder bör vinkylen repareras omgående.

■ INSTÄLLNING AV TEMPERATUR

En temperaturzon

• Du kan ställa in temperaturen mellan 5–22°C (41-72°F).
• Tryck på 📋 eller föratt ställa in temperatur, den valda temperaturen verkställs efter 10 sekunders inaktivitet.
• När du rör 📋 eller kommer den tidigare inställda temperaturen att visas.

Dubbla temperaturzoner

• Du kan ställa in temperaturen mellan 5–12 °C (41-54 °F) i den övre zonen och 12–22 °C (54-72 °F) i den nedre.
• Du väljer zon genom att trycka på 📂 man du ställer in temperatur med eller +
• Zon-knappen blinkar när den är klar att ställas in.
• Trycker du på +ller kommer den tidigare inställda temperaturen att visas.
• Tryck på 📋 eller föratt ställa in temperatur, den valda temperaturen verkställs efter 10 sekunders inaktivitet.

Obs!

Om vinkylen varit avstängd en längre tid kan det ta ett par timmar innan önskad temperatur uppnås.

■ ATT VÄLJA CELSIUS (C) ELLER FAHRENHEIT (F)

En temperaturzon

Håll inne + med 2 fingrar samtidigt i 5 sekunder så ändras inställningen.

Dubbla temperaturzoner

Tryck på knappen Ⓤ, så ändras inställningen för båda temperaturzonerna samtidigt.

SKÖTSEL OCH UNDERHÅLL

■ RENGÖRING

• Stäng av strömmen, koppla ur vinkylen och ta bort all löst sittande inredning.
• Torka av insidan med en svamp och bakpulverlösning (2 msk bakpulver till 1 liter varmt vatten).
• Rengör hyllorna med ett milt rengöringsmedel. Låt trähyllorna torka innan du lägger tillbaka dem i kylen.
• Torka av kontrollpanelen med en lätt fuktad trasa – var noga med att vrida ur den ordentligt innan avtorkning!
• Torka av utsidan skåpet med en fuktad trasa och milt rengöringsmedel. Torka torrt med en ren, mjuk trasa.
• Använd aldrig stålull eller stålborste på det rostfria stålet.

■ STRÖMAVBROTT

Kortvariga strömavbrott påverkar inte temperaturen i kylskåpet, undvik dock att öppna dörren under ett strömavbrott så håller du kylan bättre. Varar strömavbrottet mer än ett dygn bör du vidta lämpliga åtgärder för att skydda dina viner.

FLYTTA VINKYLEN

• Ta bort alla löst sittande delar, inkl. hyllplan.
• Skruva upp de justerbara fötterna helt, så att de inte böjs eller går av.
• Tejpa igen dörren eller knyt ett snöre/band kring kylen för att säkra dörren.
• Se till att vinkylen förblir i upprätt läge under transport. Skydda utsidan av skåpet med en filt eller liknande.

■ ENERGIBESPARANDE ÅTGÄRDER

• Placera inte kylen nära värmeproducerande vinkyler, och inte heller i direkt solljus.
• Se till att enheten är tillräckligt ventilerad. Täck aldrig över luftventiler!
• Undvik att lämna dörren öppen under längre stunder. Undvik även att öppna dörren i onödan.

FELSÖKNING

Upplever du att kylen inte fungerar tillfredsställande, följ dessa instruktioner för att försöka lösa problemet själv, innan du ringer efter service.

	PROBLEM ORSAK/ÅTGÄRD
1	Vinkylen fungerar inte	Inte inkoppladApparaten är avstängdKontrollera säkringen
2	Vinkylen är inte tillräckligt sval	Kontrollera temperaturen på kontrollpanelenDen yttre temperaturen kan kräva en lägre inställningDörren öppnas för oftaDörren är inte helt stängdDörrens packning är otät
3	Slår pååv för ofta	Rumstemperaturen är varmare än normaltDörren öppnas för oftaDörren är inte helt stängdKontrollera temperaturen på kontrollpanelenDörrens packning är otät
4	Lampan fungerar inte	Inte inkoppladApparaten är avstängdKontrollera säkringen
5	Vinkylen vibrerar	Justera fötternaKontrollera att det inte finns några lösa delar i skäpet eller i kompressorkammaren
6	Vinkylen bullrar	Ljudet kan komma från kylningselementet vilket är normaltKontraktion och expansion av innerväggarna kan orsaka knastrande ljudApparaten är inte nivå – justera fötterna
7	Det går inte att stänga dörren	Apparaten är inte nivå – justera fötternaPackningentätningslisten är smutsigHyllorna är inte i rätt position
8	I displayen visas "HH" eller "LL" i stället för en digital siffra ochveller med ett kontinuerlig surrande ljud	Temperatursonden är ur funktion

MANUAL

häNgA DÖrreN oMVäNt

■ MoDeLLer för PLACeriNg UNDer köksBänk

- Omvändbar dörr finns endast på de enheter med 870 mm höjd och med manöverpanel i skåpet.

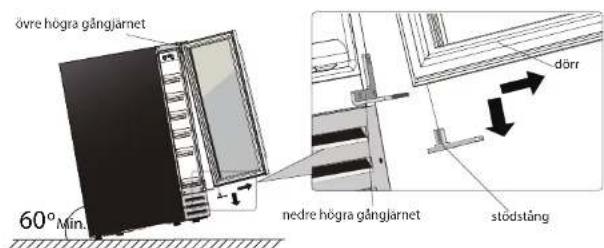

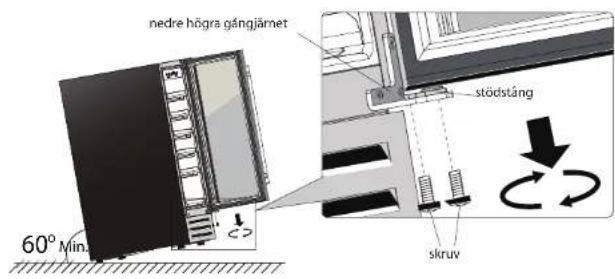

Steg 1: – Öppna dörren och lossa de 2 skruvarna från stödstängen i det nedre högra gångjärnet

Steg 2: – Ta försiktigt bort dörren från den övre högra gångjärnet och hindra den från att repas. Ta ut stödstängen från gångjärnshålet.

MANUAL

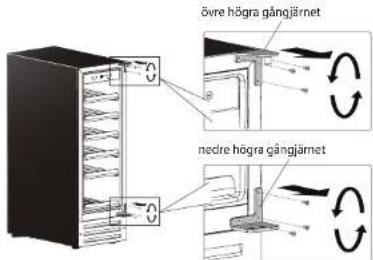

Steg 3: –Skruva loss det övre högra gångjärnet och nedre högra gångjärnet från skäpet

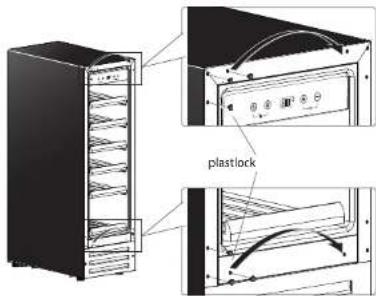

Steg 4: – Dra ut de 6 plastlocken till vänster i skåpet och flytta dem till höger sida

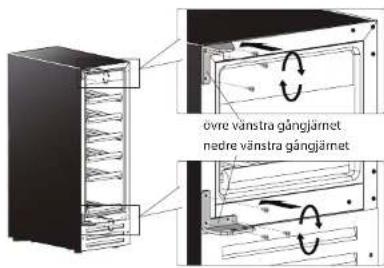

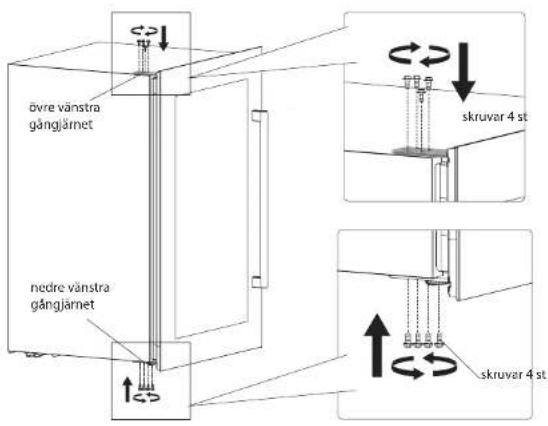

Steg 5: – Installera det övre vänstra gångjärnet och nedre vänstra gångjärnet till den vänstra sidan av skåpet. Se till att dra åt skruvarna!

MANUAL

Steg 6: – Har du en dörr utan lås vänder du den 180" (upp och ner)

- För en enhet med läs, håll dörren upprätt och flytta gångjärnskäpan (på toppen av dörren) från den vänstra sidan till den högra sidan

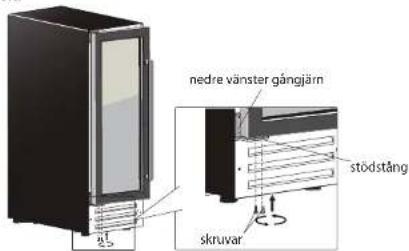

Steg 7: – För in stödstängen i det nedre gångjärnshålet på dörren

Steg 8: – Montera dörren på vänstra gångjärnssidan genom att dra åt stödstängen med de 2 skruvarna

16

MANUAL

Steg 9: – För en enhet med lås, följ instruktionen för "Hur man ändrar handtaget" för att flytta handtaget från vänster sida till höger sida

■ iNBYggDA MoDeLLer

• Vändbar dörr är endast tillgängligt för en enhet med kontrollpanel i skåpet.
• Denna anvisning är baserad på en kyl med gångjärnen installerade till höger.
• Alla demonterade delar måste sparas för att kunna göra en ominstallation.

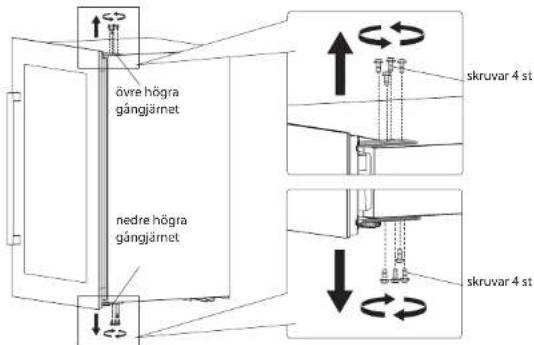

Steg 1: – Skruva loss de 8 skruvarna från det övre och nedre högra gångjärnet

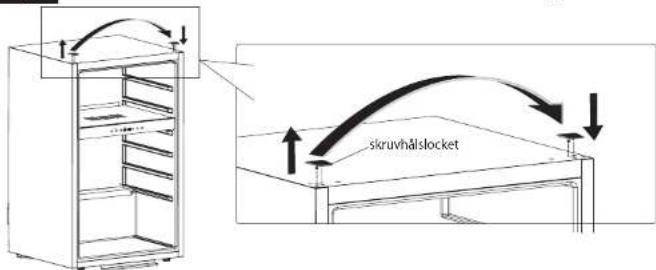

Steg 2: – Ta bort skruvhålslocket från vänster sida och montera det i höger skruvhål

17

MANUAL

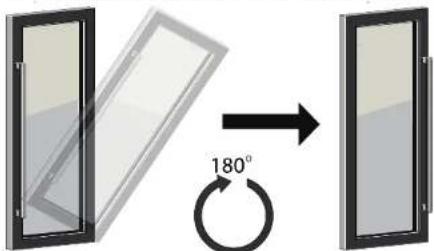

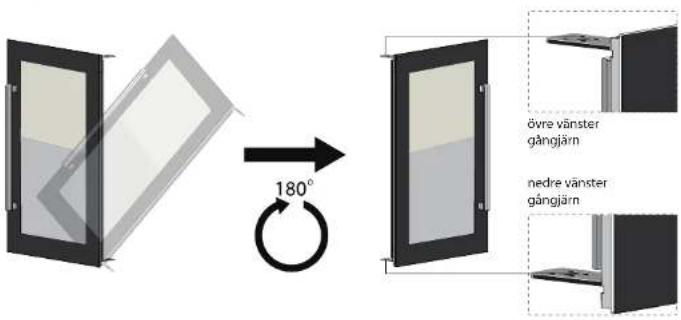

Steg 3: – Vänd dörren 180° (upp och ner)

Steg 4: – Skruva i de 8 skruvarna i övre vänstra gångjärnet och nedre vänstra gångjärnet ordentligt!

MANUAL

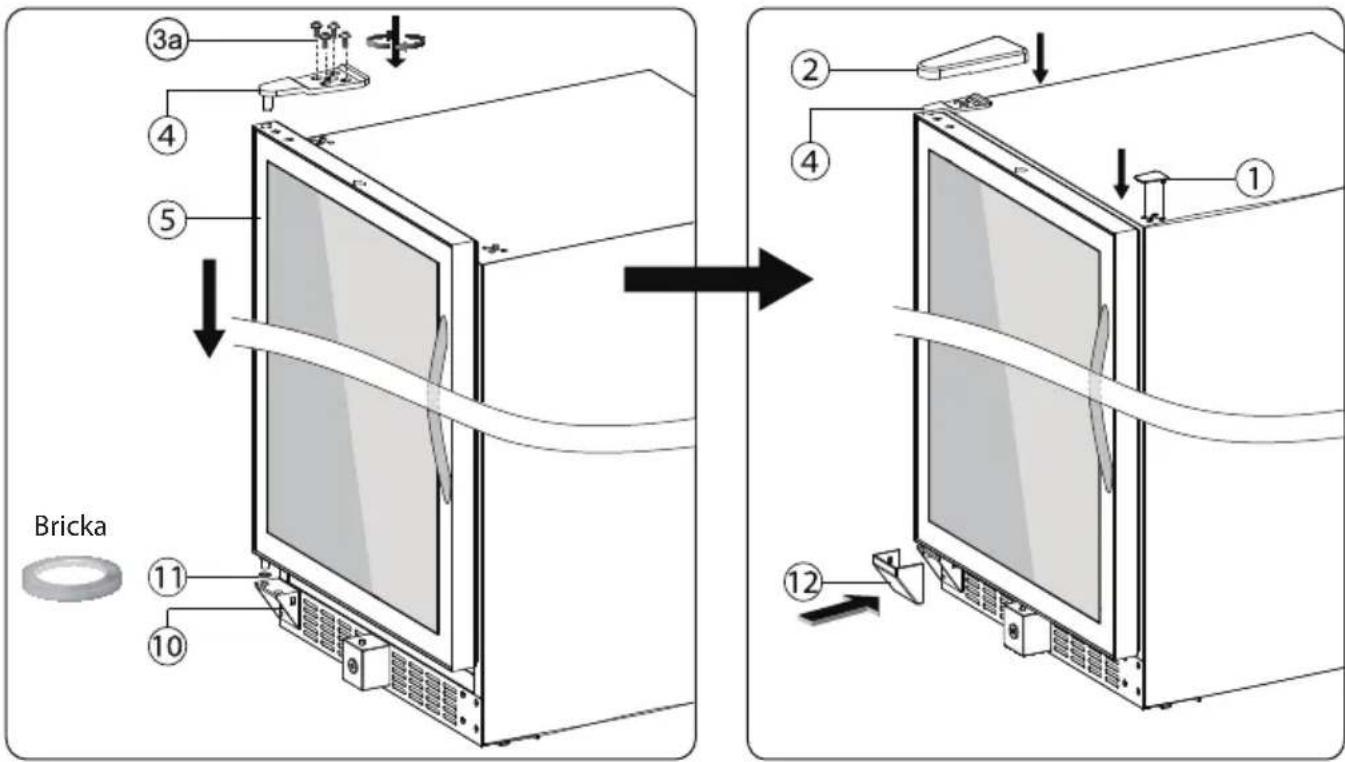

■ fristÅeNDe MoDeLLer

Dessa instruktioner gäller för att ändra öppningsriktningen på en dörr monterad på de högra gångjärnen. Vi rekommenderar att du sparar alla borttagna delar så att dörröppningsriktningen kan ändras tillbaka vid behov.

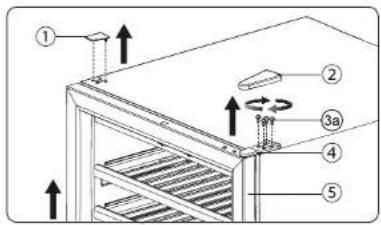

1. Ta bort gångjärnskåpan (1 och 2) med hjälp av en platt skruvmejsel. Skruva ur skruvarna på de monterade gångjärnen (3a) och ta bort det övre gångjärnet. Ta nu försiktigt av dörren (5) från det nedre gångjärnet och lägg den på en säker plats. Det är vikligt att du inte tappar brickan (11) i det nedre gångjärnet till dörren eftersom du kommer att behöva den.

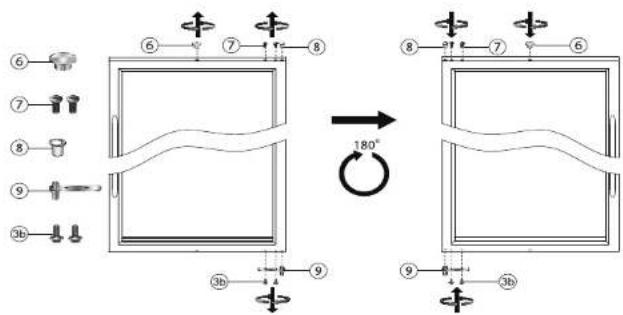

1. Ta bort läslocket (6) och skruvarna (7) och (8) från det övre gångjärnet. Skruva ut skruvarna (3b) för att avlägsna stödgångjärnet (9) från den nedre delen av dörren. Vrid nu dörren av 180° och montera stödgångjärnet (9) till det övre hörnet med skruvarna (3b).

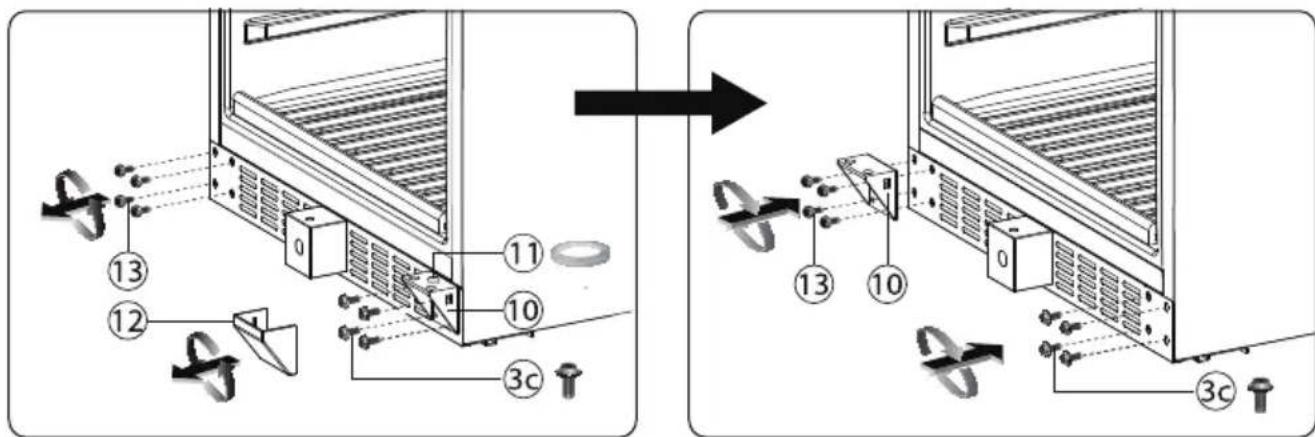

1. Använd en platt skruvmejsel för att ta bort det nedre gångjärnsskyddet (12) och skruva ur skruvarna (3c) och (13), inklusive det nedre gångjärnet (10). Flytta det nedre gångjärnet till den andra sidan och fäst på plats med skruvar (3c) och (8). Placera det nedre gångjärnsskyddet (12) över platsen för det ursprungliga nedre gångjärnet (10).

1. Placera brickan (11) på stödgångjärnet (9). Ställ dörren på det nedre gångjärnet, så att stödgångjärnet (9) är i jämnhöjd med den yttre hål av det nedre gångjärnet. Använd skruvarna (3a) för att installera det övre gångjärnet. Montera låslocket (6) och skruvarna (7 och 8) och fäst gångjärnsskyddet.

Vänligen observera! Dörrhandtaget är permanent fastsatt, du måste därför vända dörren 180° för att ändra sida på handtaget.
