BRUKSANVISNING RT90 SAGEMCOM

InsPELningsbar HD-digitalBox med

Den här HD-digitalboxen är en innovativ produkt från Sagemcoms senaste generation digitalboxar, avsedd för digital marksänd TV.

När du har anslutit boxen och genomfört den grundläggande installationen kan du titta på alla kanaler som är tillgängliga i ditt geografiska område, inklusive de program som sänds i HD. Tack vare uppgraderingsfunktionen kan du uppdatera din box med nya funktioner eller tjänster allt eftersom de blir tillgängliga.

Den boxen med inspelning är utrustad med en hårddiskenhet som möjliggör enkel mottagning och inspelning av TV, inklusive de program som sänds i HD.

Sagemcom-boxen följer en kontinuerlig utvecklingsstrategi. Därför förbehåller vi oss rätten att utan förvarning ändra och förbättra produkten som beskrivs i den här bruksanvisningen.

CE-märkning :

CE-märkningen intygar att produkten överensstämmer med kraven i direktiven 1999/5/EC rörande radio- och telekommunikationsutrustning, 2006/95/EC rörande säkerhet, 2004/108/EC rörande elektromagnetisk kompatibilitet samt ErP 2009/125/EC rörande ekodesign, fastställda av Europaparlamentet och Europarådet för att minimera elektromagnetiska störningar, säkerställa säkerheten för användare och deras utrustning samt skydda användarnas hälsa och minimera produkternas påverkan på miljön.

Försäkran om CE-överensstämmelse finns att läsa i supportavsnittet på Sagemcoms webbplats, www.sagemcom.com, eller kan erhållas från följande adress:

Sagemcom är ett registrerat varumärke.

Den här "HD TV"-mottagaren överensstämmer med minimikraven för "HD TV". "HD TV"-logotypen är ett varumärke som tillhör EICTA. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC.

DTS är ett registrerat varumärke som tillhör Digital Theater Systems, Inc.

Macrovision är ett registrerat varumärke som tillhör Macrovision Corp.

Tillverkad under licens från Dolby Laboratories. "Dolby" och dubbel-D-symbolen är varumärken som tillhör Dolby Laboratories.

Macrovision upphovsrättsmeddelande

Den här produkten omfattas av upphovsrättskyddad teknik som skyddas av amerikanska patent och andra immateriella rättigheter. Användning av denna upphovsrättsskyddade teknik måste godkännas av Macrovision Corporation. Tekniken är avsedd för hemmabruk och annan begränsad användning om inte annat har godkänts av Macrovision. Bakåtutveckling eller nedmontering är förbjuden.

Har du eller din återförsäljare kontrollerat mottagningsförhållandena i ditt mottagningsområde?

Återförsäljarens telefonnummer finns på inköpskvittot.

Observera: Du kan behöva uppgradera din antenn för att kunna ta emot en digitalsignal av god kvalitet.

Innehåll

1. Säkerhetsanvisningar.... 5

Var ska boxen placeras? 5

Varning och säkerhetsföreskrifter.... 5

Batterier....6

Störningar.... 6

Härddisk [RT90 HD Boxer].... 6

Betydelse av symboler på produkt eller förpackning.... 7

Återvinning och avfallshantering 7

Europeiska direktivet för avfallshantering av elektrisk och elektronisk utrustning (WEEE) ..... 7

Direktiv om begränsning av användningen av vissa farliga ämnen i elektrisk och elektronisk utrustning (ROHS).... 8

Boxens strömförbrukning 8

3. Produktöversikt.... 9

Förpackningens innehåll 9

Boxens frampanel 10

Boxens bakpanel.... 11

Fjärrkontroll [DT90 HD Boxer] 12 Batterier 12

Fjärrkontroll [RT90 HD Boxer] 13 Batterier 13

4. Anslutningar 14

Anslutning till markantenn 14

Standardutomhusantenn 14

Inomhusantenn 14

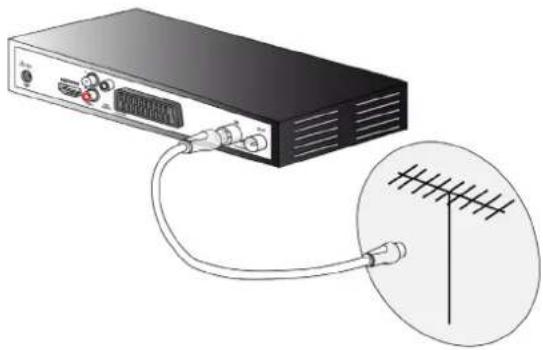

Anslutning till antennen 15

Anslutning till TV:n.... 15

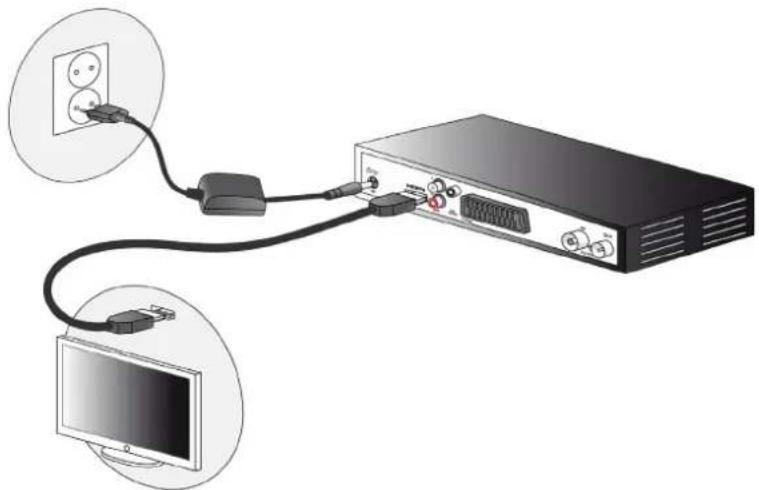

Anslutning till en HD-TV med HDMI 15

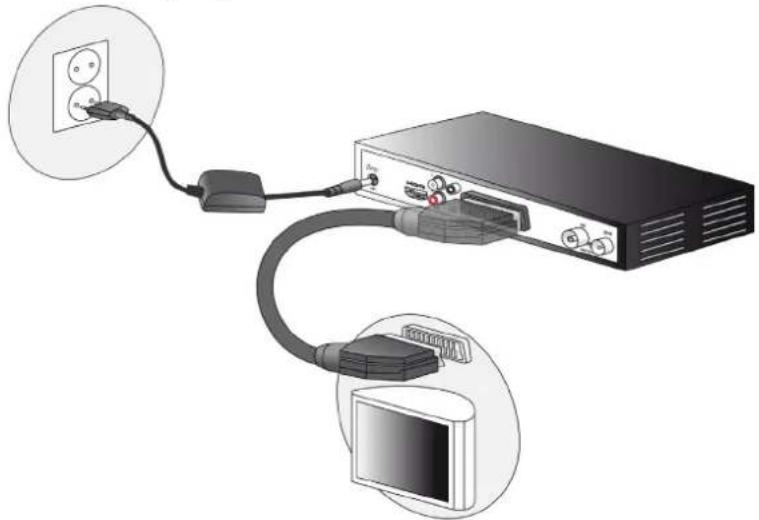

Anslutning till en TV med standardupplösning (SD) 16

Anslutning till video-/DVD-spelare.... 16

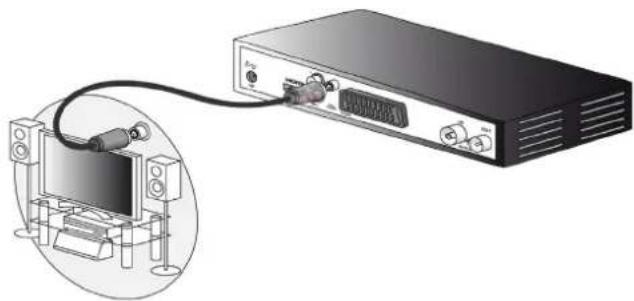

Anslutning till ett hemmabiosystem .... 17

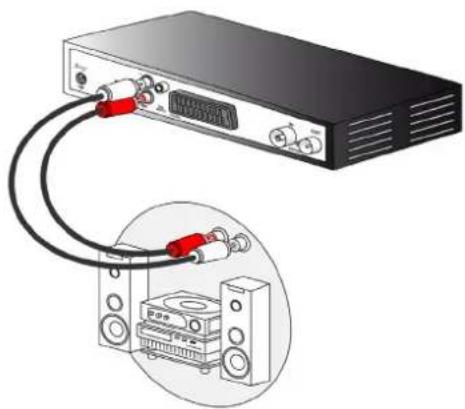

Anslutning till en hi-fi-enhet.... 17

5. Första installation 18

Val av språk 18

Val av land 18

Bildinställningar.... 19

Föräldrakod....19

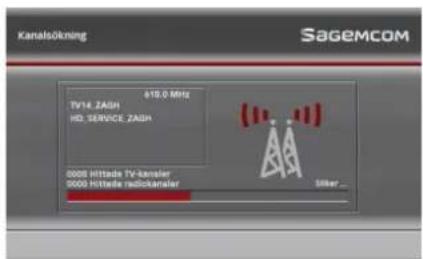

Kanalsökning 20

6. Daglig användning 21

Välja TV-kanal 21

Använda knapparna för Kanal växling eller knapparna 0-9 21

Använda kanallistan 21

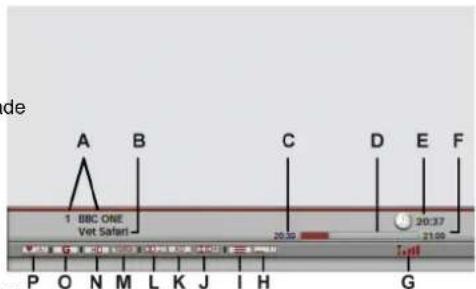

Banderoll för programinformation 21

Detaljerad programinformation 22

Välja radiokanal 22

Justera ljudnivàn.... 22

Ändra favoritlista 23

Tillfälligt val av ljudspråk och undertexter ...... 23

Aktivera och använda ljudbeskrivning 23

Text-TV 24

Tillfälligt val av bildvisningsformat.... 24

Elektronisk programguide / EPG 24

Direktsändningsläge/fördröjt läge

[RT90 HD Boxer] 26

Paus/Uppspelning 26

Tillbakaspolning 26

Snabbspolning framät 26

Stopp 26

7. Inspelning [RT90 HD Boxer]..... 27

Direkt inspelning

(direktsänt eller fördröjt program) 27

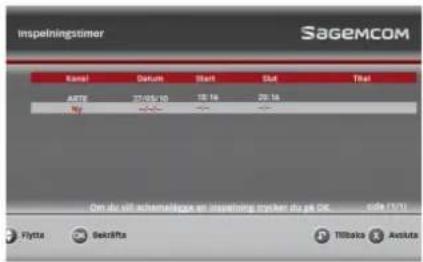

Spela in program från menyn 28

Manuell programmering 28 Hantera schemalagda inspelningar 29

Spela in program via den elektroniska

programguiden / EPG 29

Inspelningslägen: Timer eller program 29

DT/RT90 HD Boxer

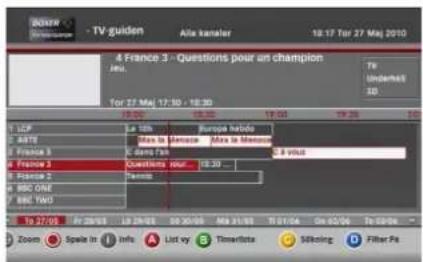

Spela in program med hjälp av den elektroniska

programguiden 30

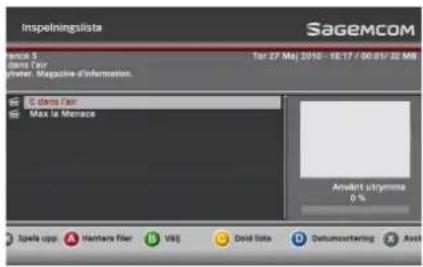

Inspelningslista 31

Komma át lästa inspelningar 31

Hantera inspelningslistan 32

Välja inspelade program 32

Sortera inspelningar 32

Skapa mappar 32

Ta bort inspelningar 33

Flytta inspelningar 33

Byta namn på inspelningar 33

Sammanfoga inspelningar 33

8. Installationsmenyer 34

Symboler 34

Användarinställningar 34

Ställa in språkalternativ 34

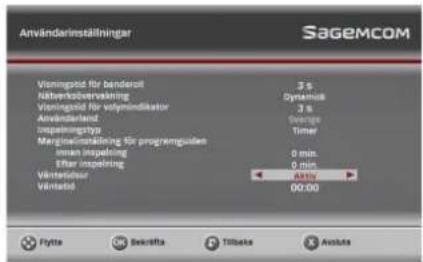

Göra egna användarinställningar 35

Låsning och föräldrakontroll 36

Ändra föräldrakoden 36

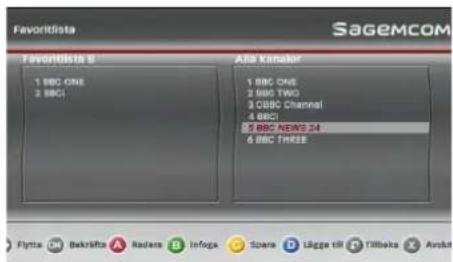

Ändra och hantera favoritlistor 37

Boxinställningar 38

Bildinställningar 39

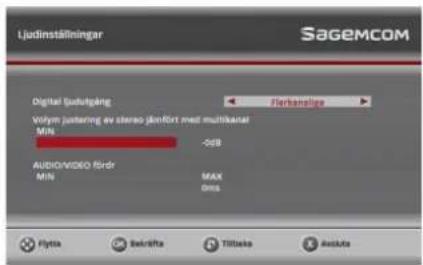

Ljudinställningar 39

Äterställa boxen 40

Informationsmeny 40

Information om antennsignal 40

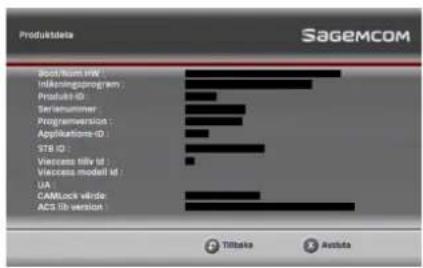

Boxinformation 41

Information om hårddisk [RT90 HD Boxer] ....41

Information om villkorlig åtkomst 41

9. Felsökning 42

Använda boxen 42

Användning av den inspelningsbara

[RT90 HD Boxer] 43

Användning av boxen kräver att vissa säkerhetsätgärder vidtas för att skydda användare och miljö.

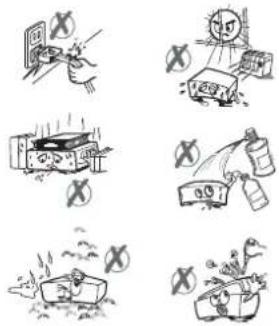

Var ska boxen placeras?

För att garantera korrekt funktion hos boxen måste följande säkerhetsanvisningar efterlevas:

- Placera boxen inomhus för att skydda den mot blixtar, regn och direkt solljus.

- Placera boxen på en torr plats med tillräcklig ventilation.

- Håll boxen borta från värmekällor som element, ljus, lampor osv.

- Skydda boxen från fukt och placera den på en plan yta där den inte riskerar att falla ner och är utom räckhåll för barn.

- Placera inget ovanpå boxen (det hindrar ventilationen): ventilationsöppningarna på skalet skyddar din box mot överhettning. Om du placerar boxen i ett utrymme som inte är helt öppet ska du lämna minst 10 cm fritt på var sida och 20 cm framför och bakom boxen.

- Anslut boxen direkt till elnätet med medföljande kablar; uttaget måste sitta nära boxen och vara lättillgängligt. Användning av förlängningskabel (med flera uttag) rekommenderas inte.

Varning och säkerhetsföreskrifter

ÖPPNA ALDRIG BOXEN ELLER STRÖMADAPTERN! DU RISKERAR ATT FÅ EN ELEKTRISK STÖT.

• Använd bara strömadaptern som medföljde boxen när du ansluter till eluttaget. Annat förfarande kan vara farligt.
• Som en försiktighetsåtgård fungerar strömadaptern som nödbrytare för strömtillförseln på 230 V. Därför måste du ansluta boxen till ett eluttag som sitter nära boxen och är lättillgängligt.
• Du måste ansluta strömadaptern till boxen innan du ansluter den till eluttaget.

• Boxen får endast användas i temperaturer mellan 0° C och 40° C.

• För att undvika kortslutning (fara för brand eller stötar) ska du inte utsätta boxen för fukt. Placera inga föremål som innehåller vätska (t.ex. en vas) på apparaten. Inga vätskor får spillas på boxen. Om vätska spills på boxen måste du genast dra ur strömkabeln och sedan rådfråga återförsäljaren.

• Se till att ingen vätska eller metallföremål tränger in i boxen genom ventilationsöppningarna.
• Undvik att ansluta boxen efter att den har utsatts för stora temperaturförändringar.
• Boxen måste kopplas från elnätet (vid eluttaget eller bakpanelen) innan du gör ändringar på anslutningarna mellan TV, video eller antenn.
• Vi rekommenderar att du kopplar ur antennen i händelse av oväder. Även om boxen och TV:n är frånkopplade från eluttaget kan de skadas av blixtnedslag.
• Endast behörig personal som godkänts av tillverkaren får reparera boxen. Om säkerhetsföreskrifterna inte efterlevs upphör garantin att gälla.

Batterier

Små barn kan lätt svälja batterier eller sätta dem i halsen. Låt inte små barn leka med fjärrkontrollen.

För att undvika att fjärrkontrollen skadas ska du endast använda identiska batterier eller batterier av motsvarande typ. Batterierna som levererades med enheten är inte uppladdningsbara.

Störningar

Placera inte boxen nära apparater som kan ge upphov till elektromagnetiska störningar (till exempel högtalare). Detta kan påverka boxens funktion och förvränga bild eller ljud.

Hårddisk [RT90 HD Boxer]

Enheten innehåller en härddiskenhet.

USB-lagringsenheter

Vänta tills boxen är i standby-läge innan du kopplar ur dina lagringsenheter. Annars riskerar du att förloradata eller skada lagringsenheten (.beror på vilken version)

Rengöring av boxen

Boxens yttre hölje kan rengöras med en mjuk och torr trasa. Använd inte skursvamp, skurpulver eller lösningsmedel, som alkohol eller terpentin, eftersom de kan skada boxens ytskikt.

2. Miljö

Bevarande av miljön är en väsentlig angelägenhet för Sagemcom. Vår önskan är att ta fram system som tar hänsyn till miljön och har därför integrerat miljöaspekter i produktens hela livscykel, från tillverkning till avskaffande.

Betydelse av symboler på produkt eller förpackning

Den överkorsade soptunnan på produkten eller dess tillbehör innebär att den inte ska slängas med vanliga hushållssopor utan behöver lämnas till återvinning.

Pilsymbolen innebär att produkten kan återvinnas och inte heller ska slängas med vanligt hushållsavfall.

Den gröna symbolen innebär att ett bidrag har lämnats till godkänd nationell återanvändnings- och återvinningsorganisation.

Symbolen med tre tunna pilar som finns på plastdelarna innebär att dessa kan återvinnas och inte heller ska slängas med vanligt hushållsavfall.

Återvinning och avfallshantering

Se till att respektera de regler som gäller för denna typ av avfall. Det underlättar återvinningen.

Om produkten innehåller batterier måste dessa slängas i särskilda batteriholkar.

Enligt europeiska bestämmelser ska all elektrisk och elektronisk utrustning ( ) lämnas in för återvinning:

• På lokala insamlingsställen (återvinningsstationer, återvinningscentraler etc.),
• Vid försäljningsställen där du köper liknande utrustning.

På detta sätt kan du bidra till återanvändning och förbättring av elektriskt och elektroniskt avfall, som annars kan påverka omgivningen och människors hälsa.

Europeiska direktivet för avfallshantering av elektrisk och elektronisk utrustning (WEEE)

För en hållbar utveckling rekommenderas starkt att alla hjälper till att minska avfallet genom att återanvända, återvinna, kompostera och utvinna energi.

För att uppfylla detta krav som gäller för elektriska och elektroniska apparater sålda efter 13/8-2005 kommer din box att tas tillbaka utan kostnad och återvinnas av återförsäljaren begränsat till den mängd och typ av utrustning som de har sålt. Dessa apparater som är potentiellt farliga för människors hälsa och för miljön kommer att återvinnas.

Direktiv om begränsning av användningen av vissa farliga ämnen i elektrisk och elektronisk utrustning (ROHS)

Boxen och dess batterier uppfyller ROHS-direktivet och innehåller inga farliga material så som bly, kvicksilver eller kadmium. Detta minskar riskerna för miljön samt eventuella hälsorisker för personalen på återvinningsstationerna. Fjärrkontrollens batterier är lätta att ta ur.

Anmärkning: När fjärrkontrollens batterier är uttjänta ska de läggas i särskilda insamlingsholkar och inte slängas med vanligt hushållsavfall.

Boxens strömförbrukning

För att minska boxens strömförbrukning bör du försätta den i standby-läge när den inte används. Om du inte ska använda den under en längre tid bör du stänga av den helt eller dra ur kontakten.

3. Produktöversikt

Med din HD-digitalbox kan du se alla kanaler som finns tillgängliga i ditt område (Abonnemangsberoende).

Förpackningens innehåll

Din nya utrustning innehåller:

①

②

3*

④

5

Nummer Beskrivning

1 1 HD-digitalboxDT90 HD Boxer: HD digitalbox utan hårddisk och inspelningsmöjligheterRT90 HD Boxer: Inspelningsbar HD digitalbox med inbyggd hårddisk

2 1 nätanslutning (adapter och nätsladd)

3 1 fjärrkontroll med 2 batterier (AAA)* Beroende på modell

4 1 HDMI-kabel för anslutning till en HD-TV

5 1 bruksanvisning

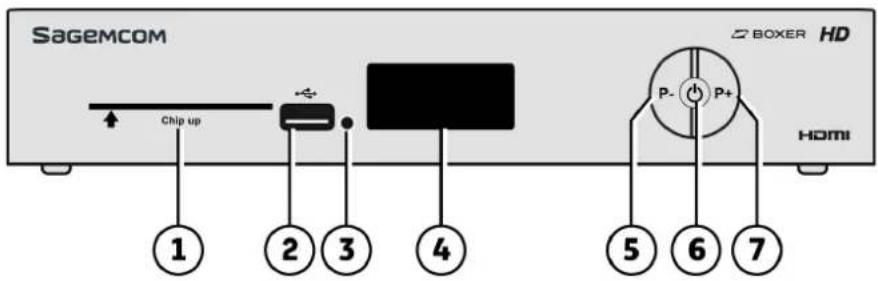

Boxens frampanel

Nummer	Beskrivning Nummer Beskrivning
1	Kortläsare	5	P-Byta kanal (ner)
2	USB port (för framtida bruk / ej aktiverad)	6	Standby-knappGå i/ur standby-läge (tryck och släpp)Starta om boxen (häll intryckt under fem sekunder).
3	Statusindikator
4	Digital displayVisar aktuell tid när boxen är i standby.Visar aktuellt programnummer när boxen är på.[RT90 HD Boxer] Visar hårdiskaktivitet (pågående inspelning, programuppspelning...).	7	P+Byta kanal (upp)

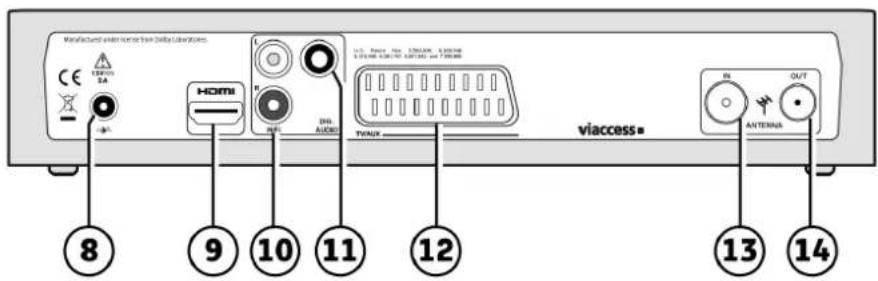

Boxens bakpanel

Manufactured under I/O conversion Delta Laboratories. CE SA HDMI VCC Audi TVAUX 13. Report No. 170208 120548 170208 120548 120548 and 170208 viaccess N OVT ANTERNA ⑧ ⑨ ⑩ ⑪ ⑫ ⑫ ⑫ ⑫ ⑫ ⑬ ⑬ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭

Nummer	Beskrivning Nummer Beskrivning
8 Nätanslutningsuttag 12			SCART-kontakt (till TV eller video-/DVD-spelare)
9	HDMI digital video-/ljudkontakt	13	Antenningång
10	Analoga ljudkontakter (till hi-fi-apparat)	14	Antennutgång
11 Digital ljudkontakt (S/PDIF)

Fjärrkontroll [DT90 HD Boxer]

Knapp(ar)	Beskrivning
1	Färg knappar - Skärmalternativ (MHEG, text-tv och meny)
2 Text	tv knapp - Visa text-tv när den är tillgänglig
3 Volym	Upp/Ned knappar - Justera volymen
4 Info	knapp - Visa programinformation och alternativ
5	Navigatorings knappar - Flytta runt på en sida eller i en meny...
6 OK	knapp - Visa kanallistan, bekräfta ett val
7	Tillbaka knapp - Gå tillbaka till föregående kanal, skärm eller läge
8	Numeriska knappar - Komma åt kanaler och olika skärmalternativ.
9 Radio	knapp - Växla från TV-läge till radioläge
10 Standby	knapp - Gå i/ur standby-läge
11	Guide knapp - Visa den elektroniska programguiden (EPG)
12 MUTE	knapp - Sätta på/stänga av ljudet
13	Format knapp - Ändra storlek på bild (om TV är ansluten via HDMI)
14 Undertext	knapp - Välja textning
15 Kanal	Upp/Ned knappar - Byta kanal
16 Exit	knapp - Gå ur en skärm eller ett läge
17 MENY	knapp - Menyer
Knappar som inte beskrivs används inte på denna produkt.

Batterier

För att fjärrkontrollen ska fungera krävs två batterier (AAA). Se indikeringarna i batterifacket för hur de ska sättas in. De medföljande batterierna är inte uppladdningsbara.

Fjärrkontroll [RT90 HD Boxer]

Knapp(ar)	Beskrivning
1 Standby knapp - Gå i/ur standby-läge
2	Numeriska knappar - Komma åt kanaler och olika skärmalternativ
3	Guide knapp - Visa den elektroniska programguiden (EPG)
4 MUTE knapp - Sätta på/stänga av ljudet
5 Volym Upp/Ned knapp - Justera volymen
6 MENY knapp - Menyer
7	Navigations knappar - Flytta runt på en sida eller i en meny...
8	OK knapp - Visa kanallistan, bekräfta ett val
9	Tillbaka knapp - Gå tillbaka till föregående kanal, skärm eller läge
10 Undertext knapp - Välja textning
11	Ljudbeskrivning knapp - Denna knapp är avaktiverad som standard. Den aktiveras när ljudbeskrivning aktiveras i dina användarinställningar och gör att du kan ställa in ljudbeskrivning för det aktuella programmet (se Ställa in språkalternativ, sida 34).
12 Info knapp - Visa programinformation och alternativ
13 Kanal Upp/Ned knapp - Byta kanal
14	Format knapp - Ändra storlek på bild (om TV är ansluten via HDMI)
15	Färg knappar - Skärmalternativ (MHEG, text-tv och meny)
16 Media knapp - Komma åt inspelningslistan
17 Exit knapp - Gå ur en skärm eller ett läge
18 Text-tv knapp - Visa text-tv när den är tillgänglig
19 Radio knapp - Växla från TV-läge till radioläge
20 Video kontroll - Hoppa eller spola bakåt / framåt
21	Live TV & Video kontroll - Stoppa / spela / pausa
22	Inspelnings knapp - Starta en inspelning direkt eller schemalägga en inspelning via den elektroniska programguiden (EPG)
Knappar som inte beskrivs används inte på denna produkt.

Batterier

För att fjärrkontrollen ska fungera krävs två batterier (AAA). Se indikeringarna i batterifacket för hur de ska sättas in. De medföljande batterierna är inte uppladdningsbara.

4. Anslutningar

Innan du installerar boxen:

• Kontrollera att alla delar har levererats (se Förpackningens innehåll, sida 9).
• Se till att apparater som ska anslutas till varandra (boxen, TV, video ...) är fränkopplade innan du gör några anslutningar.
• Säkerställ att marksänd digital-TV finns i ditt mottagningsområde.

Anslutning till markantenn

För att få bästa möjliga mottagning kan du behöva justera antennen. Alternativt kan du ansluta en inomhusantenn till systemet. Kontakta en specialiserad återförsäljare för mer information.

Standardutomhusantenn

Det är bäst att använda en takantenn avsedd att motta VHF-kanaler (6 till 11) och UHF-kanaler (21 till 69). Men:

• Om huset är utrustat med en gammal antennmodell kan digitala kanaler vara svåra eller till och med omöjliga att ta emot. Problemet kan endast lösas genom att byta antenn.
• Om huset är utrustat med en centralantenn med selektiva filter för analoga kanaler kommer mottagningen troligtvis inte att fungera korrekt. I sådant fall måste du kontakta hyresvärden.
• Vissa antenner är riktade mot en analog TV-sändare och måste justeras mot en digital-TV-sändare. Om du upplever mottagningsproblem kan du också försöka placera antennen på olika höjder.

Inomhusantenn

Under bästa möjliga mottagningsförhållanden är den här typen av antenn tillräcklig. Här följer dock några praktiska tips:

• Använd en antenn avsedd för kanalerna 6 till 11 och 21 till 69.
• Montera antennen nära fönstret och rikta den mot digital-TV-sändaren.
• Använd om möjligt en antenn med förstärkare. Boxen kan försörja inomhusantennen med ström (se Information om antennsignal, sida 40).

Anslutning till antennen

1. Sätt i antennkabeln (medföljer ej) i ANTENNA IN -uttaget på boxen.
2. Du kan ansluta RF-utgången på boxen till antenningången på TV:n eller video-/DVD-spelaren (kabel medföljer ej).

Anslutning till en HD-TV med HDMI

1. För att kunna uppleva HD-bildkvalitet måste du ansluta HDMI-uttaget på boxen till HDMI-uttaget på din platt-TV (kabel medföljer).
2. Om du vill ansluta andra enheter till boxen (video, hemmabiosystem ...) tittar du på efterföljande sidor.
3. Anslut strömadaptern till strömkabeln. Anslut därefter strömkabeln till 12V-uttaget på boxen.
4. Sätt i strömkabeln i vägguttaget.

Anslutning till en TV med standardupplösning (SD)

1. Du måste ansluta TV:n till boxen med hjälp av en SCART-kontakt (kabel medföljer ej).
2. Om du vill ansluta andra enheter till boxen (hemmabiosystem ...) tittar du i efterföljande avsnitt.
3. Anslut strömadaptern till strömkabeln. Anslut därefter strömkabeln till 12V-uttaget på boxen.
4. Sätt i strömkabeln i vägguttaget.

Anslutning till video-/DVD-spelare

Se bilden nedan för anslutning av boxen till en video-/DVD-spelare.

Om din video-/DVD-spelare har flera SCART-kontakter väljer du TV- eller EXT1-uttaget.

Anslutning till ett hemmabiosystem

Vissa program sänds med flerkanaligt digitalljud av hög kvalitet. Om du ansluter boxen till ett hemmabiosystem kan du uppleva surround-ljud som på en biograf när du tittar på dessa program.

Detta gör du enkelt genom att ansluta DIGITAL AUDIO-utgången på boxen med en koaxialkabel till koaxiala ingången för digitalt ljud på hemmabiosystemets förstärkare.

Dolby® Digital Plus är en av Dolby Laboratories senaste uppfinningar inom högkvalitativt digitalt ljud. Produkten är kompatibel med Dolby Digital-system och uppfyller de mest krävande tittares krav. Den är skalbar gentemot det mångfaldiga utbudet innehåll, som till exempel HD-TV-sändningar.

Mer information finns på följande webbplats: http://www.dolby.com/consumer/setup/index.html

Anslutning till en hi-fi-enhet

För att få ut så mycket som möjligt av det digitala kvalitetsljudet och lyssna på radio med TV:n avstängd ansluter du bara höger och vänster ljudutgång på boxen till aux-ingången på ditt hi-fi-system (kabel medföljer ej).

När du har anslutit boxen behöver du göra en första installation.

1. Sätt på TV:n.
2. Välkomstskärmen kommer upp.

Om den inte har kommit upp efter 30 sekunder kopplar du TV:n till aux-in (HDMI / SCART) till dess att välkomstskärmen visas.

1. Sätt in ditt abonnemangskort i kortläsaren i pilarnas riktning och med chipet uppåt (Om abonnemangskort finns).

Chip up

Val av språk

1. Välj språk med navigationsknapparna höger eller vänster.

Tryck på OK för att fortsätta.

1. Välj land med navigationsknapparna höger eller vänster.

Tryck på OK för att fortsätta.

Amindarland Swing Flyts Beirifts Tillaka Avitude

Bildinställningar

1. Välj de inställningar som passar dina behov.

Använd upp- och nedpilarna för att markera en inställning och vänster- och högerpilarna för att välja ett värde.

• HD-upplösning: välj bildupplösning för din HD-TV (1080i, 1080p, 720p eller 576p).
• Färg standard HDMI: välj den HDMI-standard (RGB eller YCbCr) som bäst passar din HD-TV.
• Söker efter förhandsvisning: välj visningsläge för din standard-TV. 16/9 (widescreen-TV), 4/3 (traditionell TV) eller auto (programformatet respekteras - 16:9 eller 4:3).
• Video storleksändring: om TV-formatet är 4/3 väljer du önskat ändringsläge: Pan & Scan eller Letterbox.
• SCART: Om du har anslutit en standard-TV till boxen med en scart-kabel väljer du TV-läge. Om du istället har anslutit en video-/DVD-spelare till scart-kontakten väljer du INSPELNINGS-läge.
• TV-SCART: välj den videostandard (RGB eller CVBS) som bäst passar TV/AUX-ut.
• CVBS-standard: om TV SCART är inställt på CVBS, väljer du nödvändig standard (PAL eller SECAM).

Tryck på OK för att fortsätta.

Bildinställningar Sagemcom HD-upplanning 100% Fing standard HDMI RGB 50ter efter förshandvanning 14/9 Video storlaksindring Start TV Videostandard RGB Flyte Belrifts Tilbaka Antuba

Föräldrakod

1. Skriv in din fyrsiffriga kod med fjärrkontrollen (du kan inte välja 0000).
2. Ange samma kod igen för att bekräfta.

Tryck på OK för att fortsätta.

Skapa din försldrakod Sagemcom Ny kod Bekräftete ... - - Beiträfte Tilbasta Austate

Anmärkning

Föräldrakoden används för att läsa åtkomsten till boxen och kanalerna. Se till att komma ihåg den för framtida bruk.

För att aktivera och konfigurera denna funktion, se Låsning och föräldrakontroll, sida 36.

Du kan ändra koden när du vill, se Ändra föräldrakoden, sida 36.

Kanalsökning

1. Boxen söker automatiskt efter tillgängliga TV- och radiokanaler.
2. Tryck på OK för att spara hittade kanaler.

Kanalsökning Sagemcom 615.0 MHz TV4, ZASH HD, SERVICE, ZASH 000 Hittade TV-kanalier 000 Hittade radio-kanalier 88er_...

Anmärkning

Om boxen inte hittar några kanaler behöver du justera antennen. Välj JA för att se mottagningens styrka och kvalitet för antennsignalen. Kontrollera antennkabelanslutningarna.

När signalnivån är tillfredsställande trycker du på Tillbaka knappen för att fortsätta installationen.

Kontakta din antenninstallatör om mottagningens nivå och kvalitet är fortsatt dålig.

Boxen är nu klar. Du kan nu se alla dina kanaler.

Kontakta din lokala operatör om det uppstår problem som gör att du inte kan avsluta installationen.

6. Daglig användning

Välja TV-kanal

Använda knapparna för Kanal växling eller knapparna 0-9

Tryck på knappen Kanal upp eller Kanal ned på fjärrkontrollen eller ange kanalens nummer på den numeriska knappsatsen för att byta till den kanal du önskar.

Använda kanallistan

Tryck på OK för att visa kanallistan, välj kanal och tryck sedan på OK igen för att bekräfta.

Banderoll för programinformation

Varje gång du byter kanal visas banderollen på skärmen. Du kan också visa den genom att trycka på Info knappen en gång när du tittar på ett program.

Du kan ställa in visningstid för banderollen i dina Användarinställningar (se Göra egna användarinställningar, sida 35).

• A : Kanalnummer och -namn
• B : Program namn
• C : Programmets starttid
• D : Tid som gått sedan programmet startade
• E : Aktuell tid
• F : Programmets sluttid
• G : Signalnivâ
• H : Antal språk för undertexter
• I : Text-TV-tjänst tillgänglig
• J : Information om Dolby, Dolby + eller DTS-Ijud
• K : Ljudbeskrivning tillgänglig
• L : Multiljud tillgängligt
• M : Programmets upplösning
• N : Program sänds i HD
• O : Vägledning för föräldrar
• P : Favoritlista

A B C D E F 1 BBC ONE Vet Safari 20.37 20.37 21.00 P O N M L K J I H G

Anmärkning

Programinformationens tillgänglighet och riktighet beror på kanalleverantören.

Detaljerad programinformation

Om du vill ha mer information om aktuellt och efterföljande program trycker du på Info knappen medan du tittar på programmet för att visa banderollen med utökad information.

Tryck på höger / vänster pilarna för att visa information om nästa/aktuellt program.

Använd upp och ned knapparna för att visa information om aktuellt/nästa program på andra kanaler.

För att byta till vald kanal trycker du på OK.

Tryck på Info knappen igen eller Exit för att dölja banderollen.

Film •Qut leit quod 1°, Décile humebeique, 1964. Seaux 2.0:50. VOL 18:25 - Max la Ménace (25 min) Movie in Alternatively PevList 2 ARTE Max la Ménace 18:14 10:13 Tout

Välja radiokanal

Tryck på Radio knappen för att byta till RADIO-läge. Du kan även nå radion genom att trycka på MENY knappen och välja RADIOKANALSLISTA.

Använd upp och ned pilarna för att välja en radiokanal.

För att byta till vald kanal trycker du på OK.

Tryck på Exit knappen för att avsluta RADIO-läge och gå tillbaka till TV-läge.

1 Service 245 Kodiä! Kanaä Flysta Bekritta Service 245

Justera ljudnivån

Volym: Använd Volym upp och Volym ned knapp för att justera volymen upp och ned.

Tyst läge: Använd Mute knapp för att stänga av ljudet. Tryck på samma knapp igen för att återställa ljudet.

Anmärkning

Detta ändrar inte ljudet på scartuttaget om du ställer in det på Inspelningsläge (se Bildinställningar, sida 39).

Ändra favoritlista

Du kan skapa och hantera listor med favoritkanaler i menyn FAVORITLISTOR (se sida 37).

För att byta från en kanallista (även från huvudkanallistan) till en favoritlista trycker du på Info knappen för att visa banderollen med utökad information.

Tryck på den blå knappen för att byta till nästa tillgängliga favoritlista.

Upprepa tills du har nätt önskad favoritlista eller för att återgå till huvudkanallistan.

Tillfälligt val av ljudspråk och undertexter

Anmärkning

Alla justeringar utförs direkt. Tillfälliga justeringar kvarstår dock inte när du byter kanal.

Tryck på Info knappen en gång medan du tittar på ett program för att visa banderollen med programinformation. Tryck på OK för att visa banderollen med alternativ.

Du kan även visa ljudspår, undertexter eller ljudbeskrivning genom att trycka på Undertext knappen.

Använd vänster, höger, upp eller ned pilarna för att välja dina inställningar och tryck sedan på OK för att bekräfta.

Ljudspråk Textning Franska logan OK Bekräfta X Avsluta

Aktivera och använda ljudbeskrivning

Ljudbeskrivning är en tillgänglighetsfunktion som ger tittare med nedsatt syn en talad beskrivning av vad som händer på skärmen.

Om du vill använda ljudbeskrivningsfunktionen ska du först aktivera den i dina Användarinställningar (se Ställa in språkalternativ, sida 34). Program som tillhandahåller den här tjänsten sänds på valt språk om

Du kan sedan använda Undertext knappen [DT90 HD Boxer] / Ljudbeskrivning knappen [RT90 HD Boxer] att tillfälligt stänga av ljudbeskrivnings funktionen, ändra språk och justera volymen för ljudbeskrivning Observera att Ljudbeskrivnings knappen endast kommer att svara om du har ljudbeskrivning aktiverat i Användarinställningarna.

Text-TV

Du kan använda olika Text-TV-alternativ om kanalleverantören erbjuder denna tjänst.

Tryck på Text-tv knappen på fjärrkontrollen för att komma åt text-TV-läge. För att visa text-TV-sidor med transparent bakgrund trycker du på samma knapp igen.

Använd den numeriska knappsatsen eller färgknapparna för att nå text-TV-sidorna.

Tryck på Exit knappen för att avsluta text-TV-läge.

Tillfälligt val av bildvisningsformat

Anmärkning

Alla justeringar utförs direkt. Tillfälliga justeringar kvarstår dock inte när du byter kanal.

Den här funktionen är endast tillgänglig om du har anslutit boxen till en HD-TV via HDMI-uttaget.

Tryck på Format knappen för att växla mellan de tillgängliga visningsformaten för programmet du tittar på: 4/3, 14/9-zoom, 16/9-zoom eller helskärm.

Elektronisk programguide / EPG

Den elektroniska programguiden visar programinformation för tillgängliga kanaler (beroende på informationen som tillhandahålls av kanalleverantören). Du kan även spela in program direkt från den elektroniska programguiden (se Spela in program via den elektroniska programguiden / EPG, sida 29).

Tryck på Guide knappen för att komma åt den elektroniska programguiden. Du kan även nå programguiden genom att trycka på MENY knappen och välja ELEKTRONISK PROGRAMGUIDE.

Den elektroniska guiden visar programinformation på alla tillgängliga kanaler, i List läget.

Listläge VISNING av aktuell kanal Lista över tillgångliga kanaler 2 ARTE - Max la Monace +Quif falt quil 7v. Série hormaristique. 1966. Seison Z. 0:00: Tor 27 May 10:05 - 18:35 TV 50 Information om valt program 10:35 Max la Monace LCP ARTS 10:35 Max la Monace Kommande program på den valda kanalen Zoom Info Grid vý Timerlista Säkning

RT90 HD Boxer har både List och Grid läge, använd den röda knappen för att växla mellan dessa lägen.

Översiktsläge [RT90 HD Boxer] TV-guiden Alle kanaler 18:14 Tor 27 Mei 2010 2 ARTE - Max Is Ménace «Qui fait quo Th. Série humbrättique, 1966, Sélion 2. S30, Tor 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tf 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Td 27 Mei 10:35 - 10:35 Td 27 Mei 10:35 - 10:35 Td 27 Mei 10:35 - 10:35 Td 27 Mei 10:35 - 10:35 Td 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Tg 27 Mei 10:35 - 10:35 Ts 27 Mei 10:35 - 10:35 Ts 27 Mei 10:35 - 10:35 Ts 27 Mei 10:35 - 10:35 Ts 27 Mei 10:35 - 10:35 Ts 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt 27 Mei 10:35 - 10:35 Tt t a l t o n Max L Manace Max e Manace C dans Tur C i rus Duchem i prur TE-68 Trina Programtablän sorterad efter kanal för den valda tiden

En vertikal linje som visar aktuell tid hjälper dig att navigera i den elektroniska programguiden.

Om du har DT90 HD Boxer, kan du utföra följande åtgårder:

• För att välja en kanal/ett program använder du någon av pilarna vänster, höger, upp eller ned. Du kan även ange kanalnumret direkt på fjärrkontrollen.
• För att se utökad information om ett program markerar du det och trycker på Info knappen.
• För att komma till önskad kanal väljer du kanalen och trycker på OK.
• För att titta på nästa/föregående dag trycker du på Kanal Upp / Kanal Ned knappen.

Om du har RT90 HD Boxer, kan du utföra följande åtgärder:

• För att välja en kanal/ett program använder du någon av pilarna vänster, höger, upp eller ned. Du kan även ange kanalnumret direkt på fjärrkontrollen.
• För att se utökad information om ett program markerar du det och trycker på Info knappen.
• För att komma till önskad kanal väljer du kanalen och trycker på OK.
• För att titta på nästa/föregående dag trycker du på Kapitel bak / Kapitel fram knappen. (Video kontroll)
• För att spela in ett program som håller på att sändas väljer du programmet och trycker på Inspelnings knappen (se Spela in program via den elektroniska programguiden / EPG, sida 29 för mer information om den här funktionen). För att schemalägga en inspelning av ett framtida program väljer du programmet och trycker på den gröna knappen (se Spela in program via den elektroniska programguiden / EPG, sida 29 för mer information om den här funktionen).
• För att visa programinformation för en specifik programgenre på alla tillgängliga kanaler trycker du på den blå knappen och väljer genren du är intresserad av (exempel : nyheter).
• Du kan även söka efter ett visst program baserat på dess genre eller titel. Den här sökfunktionen när du genom att trycka på den gula knappen.

Du kan när som helst gå tillbaka till aktuell kanal och programinformation genom att trycka på Tillbaka knappen. För att avsluta den elektroniska programguiden trycker du på Exit knappen.

Direktsändningsläge/fördröjt läge [RT90 HD Boxer]

Boxen sparar automatiskt de senaste minuterna från den kanal som tittas på (senaste 60 till 120 minuterna beroende på signalegenskaper).

Detta inspelningsläge gör det möjligt att stoppa direktsändningsläge, backa tillbaka och se om programmet som nyss spelades in.

Tryck på Spola tillbaka, Spola fram, Paus och Play knappen för att gå in i fördröjt läge.

En banderoll med tiden för Födröjd/Direkt visas på skärmen.

11 Pause -00.00.12

Paus/Uppspelning

Du kan pausa ett program utan att missa fortsättningen genom att trycka på Paus knappen. För att fortsätta titta på aktuellt program där du pausade det trycker du på Play knappen.

Tillbakaspolning

Du kan spola tillbaka genom att trycka på Spola tillbaka knappen. (Video kontroll)

Du ser då ökningen av fördröjningen mellan Fördröjd/Direkt. Genom att trycka på knappen flera gånger kan du öka hastigheten på tillbakaspolningen (upp till 300 gånger normal hastighet).

Därför är det möjligt att spola tillbaka 1 eller 2 timmar. Observera att aktuellt program då måste ha varit på under minst den motsvarande tiden.

Snabbspolning framåt

Du kan snabbspola framåt genom att trycka på Spola fram knappen.

Du ser då minskningen av fördröjningen mellan Födröjd/Direkt. Genom att trycka på knappen flera gånger kan du öka hastigheten på snabbspolningen framåt (upp till 300 gånger normal hastighet).

Om du fortsätter med snabbspolning framåt när du till slut direktsändningen.

Stopp

Du kan när som helst gå ur fördröjt läge och gå tillbaka till det direktsända programmet.

Det gör du genom att trycka på Stop knappen.

7. Inspelning [RT90 HD Boxer]

Boxens inspelningskapacitet beror RT90 HD Boxer variant (härddisk kapacitet utav 160 GB eller 320 GB, ...) och kvalitet på utsändning av valt program.

I genomsnitt kräver en timmas inspelning ett hårddiskutrymme på mellan 1 GB (SD-program) till 2,5 GB (HD-program).

Du kan:

• spela in ett program samtidigt som du ser på ett annat,
• spela in två program samtidigt som du ser på ett av dem.

På samma sätt kan du:

• se på ett program i fördröjt läge samtidigt som du spelar in ett annat program,
• se ett inspelat program samtidigt som du spelar in ett eller två program.

Direkt inspelning (direktsänt eller fördröjt program)

För att spela in ett direktsänt program väljer du den önskade kanalen och trycker på Inspelnings knappen.

Namnet på den kanal som spelas in visas på skärmen.

Som standard spelar boxen in programmet till dess annonserade sluttid.

Du kan byta kanal utan att inspelningen påverkas.

Om du vill begränsa åtkomsten till inspelningen genom att läsa den trycker du först på Inspelnings knappen, sedan på Info knappen och till sist på OK knappen. Välj JA för låsning i banderollen med alternativ. Den lästa inspelningen kommer att vara dold i inspelningslistan och för att komma åt den krävs en PIN-kod (se Komma åt lästa inspelningar, sida 31).

Tryck på Stop knappen för att stoppa inspelningen.

På samma sätt, om du vill spela in ett program som du har börjat titta på (en till två timmar max) kan du gå in i fördröjt läge med Spola tillbaka, Spola fram, Pausa och Play knapparna. Tryck sedan på Inspelnings knappen när du vill starta inspelningen.

Anmärkning

Genom att trycka flera gånger på Inspelnings knappen kan du välja en inspelningstid i 30-minuterssteg med en löptid på max fyra timmar (beroende på programvaruversion).

Sedan kan du försätta boxen i standby-läge: Inspelningen stoppas automatiskt vid inspelningstidens slut.

Vid inspelning i fördröjt läge kan boxen lägga till ett par sekunders inspelning i början.

När en inspelning har påbörjats kan du inte längre spola tillbaka till före starttiden.

Spela in program från menyn

Tryck på MENY knappen för att komma till huvudmenyn. Väl där väljer du INSPELNINGSTIMER.

På skärmen visas en lista över dina programmerade inspelningar.

Det finns tvä typer av inspelningar:

• inspelning som schemalagts via den elektroniska programguiden (den sista kolumnen indikerar programtiden)
• inspelningar som schemalagts manuellt (den sista kolumnen visar "Timer")

inspelningstimer Sagemcom Kanal Datum Start Stut That ARTE 27/05/10 18:16 29:16 My Om du till schemeläge en inspelning trokter du pt. Dc. code 17.01 Flytse Sekrifts Töltats Avolts

Manuell programmering

För att programmera en inspelning manuellt:

1. Markera en tom Ny rad och tryck på OK. En skärm visas där du kan välja inspelningsalternativ.

2. Välj den kanal du vill spela in.

3. Välj inspelningsfrekvens:

4. Vid ett tillfälle: endast en gång vid den programmerade tiden.

5. Varje vecka: En gång i veckan vid den programmerade tiden.
6. Varje dag (Mån-Fre): Varje dag från måndag till fredag vid den programmerade tiden.

- Varje dag (Mån-Lör): Varje dag från måndag till lördag vid den programmerade tiden.

- Varje dag (Mån-Sön): Varje dag och vecka vid den programmerade tiden.

inspelningstimer Sagemcom Kanel 2007 ARTE Upprese Vid ett tilfällo Datum 27/05/10 Torsdag Start 18:16 Slut 20:16 Listening Inj. Flylla DK Sekräfte Tlåbaka Avoluta

1. Ange datumet för inspelningen.

2. Ange start- och sluttid för inspelningen.

3. Om du vill begränsa åtkomsten till inspelningen från inspelningslistan aktiverar du låsningen genom att trycka på JA. Låsta inspelningar är dolda i inspelningslistan (se Komma åt låsta inspelningar, sida 31).

4. Tryck på OK för att bekräfta programmeringen.

Hantera schemalagda inspelningar

För att ändra en schemalagd inspelning väljer du inspelningen i listan och trycker sedan på OK: redigeringsskärmen visas där du kan ändra inspelningsalternativen. Tänk på att du inte kan ångra en ändring i frekvens.

För att ta bort en schemalagd inspelning väljer du inspelningen och trycker på den röda knappen. Du kan dock inte ta bort en inspelning på detta sätt när den redan har påbörjats. För att ta bort en pågående inspelning trycker du istället på Stop knappen.

För att låsa en schemalagd inspelning väljer du inspelningen och trycker på den gröna knappen. För att ändra en låst inspelning väljer du inspelningen och trycker på OK, anger din PIN-kod och trycker på OK för att bekräfta.

Gör de förändringar du vill göra och tryck på OK för att bekräfta de nya inställningarna.

Anmärkning

Du kan ändra en programmerad inspelning via den elektroniska programguiden men om du gör det kommer du att förlora all automatisk informationsuppdatering (automatisk omprogrammering, inspelning av serier etc. ...). Vi rekommenderar att du istället tar bort händelsen i inspelningslistan och programmerar in inspelningen igen via den elektroniska programguiden.

Spela in program via den elektroniska programguiden / EPG

Fördelen med att spela in via den elektroniska programguiden är att du kan spela in specifika program istället för att välja vissa tidsintervall för kanalerna. Du kan endast göra detta om kanalen ger ut information om programmen.

Inspelningslägen: Timer eller program

Boxen kan hantera två inspelningslägen via den elektroniska programguiden: Inspelning vid en fastställd tid (timer-läge) eller vid en händelse (programläge).

Timer-läge

När du programmerar in en inspelning med hjälp av den elektroniska programguiden registrerar boxen kanalen, datumet och den annonserade start- och sluttiden.

Sedan startar boxen inspelningen på angiven kanal, dag och tid.

För att undvika att du missar delar av programmet på grund av förändrade sändningstider kan du lägga in säkerhetsmarginaler i dina användarinställningar. Boxen börjar och slutar då inspelningen mellan en till 15 minuter före och efter den annonserade tiden.

Programläge (beroende på land)

När du programmerar in en inspelning med hjälp av den elektroniska programguiden registrerar boxen följande information om programmet som TV-kanalen tillhandahåller: namn, sammanfattning, datum, kanal och sändningstid.

DT/RT90 HD Boxer

När inspelningens början närmar sig (10 minuter före annonserad sändningstid) övervakar boxen kanalen och inväntar signalen som markerar att programmet börjar. Boxen påbörjar inspelningen först när programmet startar.

Inspelningen stoppas sedan när signalen mottagits som markerar att programmet är slut.

Anmärkning

Detta inspelningsläge är landsberoende. Se menyn för användarinställningar för att ta reda på om läget är tillgängligt i ditt land eller inte: om val av inspelningstyp inte finns med bland alternativen innebär det att detta läge inte är tillgängligt i ditt land.

Du kan i så fall endast använda timer-läget.

I dina användarinställningar kan du ställa in det inspelningsläge som ska användas som standard och de säkerhetsmarginaler som ska användas i timer-läget (se Göra egna användarinställningar, sida 35).

Spela in program med hjälp av den elektroniska programguiden

Tryck på Guide knappen för att komma till den elektroniska programguiden.

1. Välj den kanal och det program du vill spela in.
2. Tryck på Inspelnings knappen för att programmera inspelning av det valda programmet. Programcellen (översiktsläge) eller namnet (listläge) blir rött.

3. Upprepa proceduren för alla program som du vill spela in.

4. Om en annan inspelning är programmerad samma tid kommer boxen att fråga vilken inspelning som ska gälla.

5. Om programmet du vill spela in är ett avsnitt i en serie (symboliseras av en flersidesikon ovanför programmets starttid) kommer boxen att fråga om du vill spela in det enstaka avsnittet eller alla annonserade avsnitt.

6. Tryck på Inspelnings knappen igen för att avbryta inspelningen av ett program.

De schemalagda inspelningarna kommer upp i listan som "en gång" eller "serie" beroende på ditt val.

Tänk på att om du ändrar en inspelning som har programmerats via den elektroniska programguiden kommer du att förlora all automatisk informationsuppdatering (automatisk omprogrammering, inspelning av serier etc. ...).

4 France 3 - Questions pour un champion Am. For 27 May 17:50 - 18:30 19:00 19:30 19:05 19:25 TV Underpass SD LCP Le Tith Europe haido ATR Max le Monouss France 3 C deg Tan 6 vits France 3 Comedy One Pomis BBC ONE BBC TWO 19:30 19:28/05 19:26/05 00:30/05 Mio 31/05 10:01:04 On 02:04 To 30:04 Zoom Spale in Info List by Timerlota SRefing Filter Pa

Inspelningslista

Tryck på Media knappen för att komma till inspelningslistan. Du kan också komma till den genom att trycka på MENY och välja INSPELNINGSLISTA.

Där kan du skapa mappar för att organisera dina inspelningar samt kontrollera tillgängligt diskutrymme.

Till vänster visas befintliga mappar och de program du har spelat in (förutom låsta inspelningar).

Markera en inspelning med hjälp av pilarna och tryck sedan på OK för att spela upp den.

Beroende på typen av inspelat program kan du bli uppmanad att ange din PIN-kod innan du kan se det.

Inspelningslista Sagemcom Since 5 dans fair meter, Magazine d'information. C dans fair Max le Monace Tar 27 Mai 2010 - 16:17 / 00:05/32 MB Avant utprimme 0 % Spela upp Hantsara filier VBJ Dard State Detumcortaring Avai

I uppspelningsläge:

• Använd Spola tillbaka, Spola fram och Paus knapparna för att gå framåt eller bakåt i det inspelade programmet.
• Tryck på Stop knappen för att stoppa och återgå till listan.

Tryck på Exit knappen för att gå ur menyn.

Komma åt lästa inspelningar

Om du vill komma åt hela listan över inspelade program och även kunna se lästa inspelningar trycker du på den gula knappen. Du behöver skriva in din PIN-kod innan du kan se dessa.

Tryck på den gula knappen igen för att gå tillbaka till den begränsade inspelningslistan.

Hantera inspelningslistan

De färgade knapparna låter dig hantera inspelningslistan och ger dig följande möjligheter:

• r ö d : välja en åtgård
• g r ö n : välja den markerade inspelningen
• b l å : sortera inspelningarna efter datum eller namn

Välja inspelade program

Du kan arbeta med flera inspelningar samtidigt. Om du vill hantera flera filer samtidigt bör du välja dem först.

Att välja flera inspelningar:

• Markera en inspelning.
• Tryck på den gröna knappen så kommer en bock upp bredvid inspelningen.
• Gör på samma sätt för att markera flera inspelningar.
• När du har markerat alla önskade inspelningar trycker du på den röda knappen för att komma till menyn för hantering av inspelningar.

inspelningslista Sagemcom Tel: 27 Mio 2010 - 10.17 / 00:01/ 32 MB Delo Fair Delo Fair Max Is Moreace Anselot utrymme 0 % Spelta ups Hartera Rfer V8J Gold lista Detumsentering Avos

Anmärkning

Dessa åtgärder gäller för inspelningar och mappar.

Sortera inspelningar

Tryck på den blå knappen för att sortera dina inspelningar efter datum eller namn.

Skapa mappar

Du kan skapa mappar för att organisera dina inspelningar.

• Tryck på den röda knappen.
  • Välj "Ny mapp" och tryck på OK.
• Använd vänster pilen för att ta bort standardnamnet och ange sedan ett nytt namn med hjälp av fjärrkontrollens knappsats.

Anmärkning

Alla mappar sparas i härddiskens rotmapp. Du kan inte skapa en mapp i en mapp.

Använd endast alfanumeriska tecken (bokstäver och siffror) när du namnger mappar. Använd inga specialtecken. De enda tecken som kan användas är ".", " " och "-".

- Tryck på OK för att bekräfta.

Ta bort inspelningar

• Välj inspelning(ar) eller mapp(ar) att ta bort med den gröna knappen.
• Tryck på den röda knappen.
• Välj "Radera" och tryck på OK. Ett varningsmeddelande visas för varje post som ska tas bort.
• Tryck på OK för att bekräfta.

Flytta inspelningar

• Välj inspelning(ar) att flytta med den gröna knappen.
- Tryck på den röda knappen.
• Välj "Flytta" och tryck på OK.
- Använd upp och ned pilarna för att välja ny placering och tryck sedan på OK.

Byta namn på inspelningar

• Använd den gröna knappen för att välja de inspelningar eller mappar som du vill byta namn på.
• Tryck på den röda knappen.
  • Välj "Byt namn" och tryck på OK.
• Använd vänster pilen för att ta bort det befintliga namnet och ange sedan ett nytt namn med hjälp av den numeriska knappsatsen på fjärrkontrollen.

Anmärkning

Använd endast alfanumeriska tecken (bokstäver och siffror) när du namnger mappar. Använd inga specialtecken. De enda tecken som kan användas är ".", " och "-".

- Tryck på OK för att bekräfta.

Sammanfoga inspelningar

Du kan sammanfoga två inspelningar.

Anmärkning

Du kan inte sammanfoga HD- och SD-inspelningar. Om du försöker att göra det kommer ett varningsmeddelande upp.

• Välj den första inspelningen och tryck på den gröna knappen.
• Välj den andra inspelningen och tryck på den gröna knappen.
• Tryck på den röda knappen.
• Välj "Sammanfoga 2 inspelningar" och tryck på OK. Ett bekräftelsemeddelande visas.
  • Välj JA och tryck på OK för att bekräfta.

Den sammanfogade inspelningen kommer att ha samma namn som den andra inspelningen.

8. Installationsmenyer

För att flytta runt mellan skärmarna och ändra olika inställningar använder du knapparna vänster, höger, upp och ned för att markera dina val. Tryck på OK knappen för att bekräfta och på Exit knappen för att gå ur skärmen.

Symboler

Favoritlistor	Elektronisk programguide	Användarinställningar	Mottagarinställningar
Information Radiokanalalslista		Inspelningstimer [RT90 HD Boxer]	Inspelningslista [RT90 HD Boxer]

Användarinställningar

Tryck på MENY knappen för att komma åt menyn för användarinställningarna. Välj ANVÄNDARINSTÄLLNINGAR när du är i huvudmenyn.

Ställa in språkalternativ

I ANVÄNDARINSTÄLLNINGAR väljer du SPRÅKINSTÄLLNINGAR.

Välj det språk du vill ha för meny, ljud och textning.

Programmen sänds på det valda språket förutsatt att det är tillgängligt och detsamma gäller textningen.

Du kan även aktivera ljudbeskrivning och undertextning för hörselskadade. Program som har dessa funktioner sänds på det valda språket om det är tillgängligt samt med vald undertextning om även den är tillgänglig.

Språkinställningar Sagemcom Mengspråk Standardjut Alternative jud Standardkning Underkning för höranskade Alternative kning Jodkning Svenska Svenska Engelika Engelika Naj Naj Fytta OK SekriPita Tilbata Ankita

Göra egna användarinställningar

I ANVÄNDARINSTÄLLNINGAR väljer du ANVÄNDARINSTÄLLNINGAR.

Visa egna inställningar

• Visningstid för banderoll: Du kan välja hur länge du vill att kanalbytes- och informationsbanderoller ska visas på skärmen.
• Visningstid för volymindikator: Du kan välja hur länge du vill att volymindikatorn ska visas på skärmen när du höjer eller sänker volymen.
• Användarland: Användarlandet definieras under den första installationen och används för att ge dig tillgång till program och tjänster som är tillgängliga i ditt geografiska område. För att ändra land behöver du återställa till standardinställningarna och konfigurera om boxen (se Återställa boxen, sida 40). En del tjänster eller kanaler kan bli otillgängliga.
• Nätverksövervakning: Om du aktiverar denna funktion får du automatiskt information om när en ny kanal eller tjänst blir tillgänglig.

Användarinställningar Sagemcom Vismengsid för benderolt Nänterksobverkning Vismengsid för volymindikator Användarländ Insepsingstörp Marginalinställning för programguiden innen inspeeling Efter inspeeling Värsstellser Väntelöta 3 s 3 s Törsorge Timer 0 min. 0 min. 6:15 00:00 Flyte Bekrifts Tilbeka Avista

Inspelningsinställningar [RT90 HD Boxer]

Som standard spelar boxen in program baserat på deras annonserade tid. Detta inspelningsläge identifieras som PROGRAM.

Du kan programmera in inspelningsmarginaler som läggs till automatiskt till inspelningarna som utförs via den elektroniska programguiden. Du kan således ställa in att inspelningen ska starta innan ett program börjar och stoppar efter den annonserade sluttiden. För att aktivera denna funktion ställer du in inspelningen på TIMER och väljer önskad start- och sluttid (0,1,2,5, 10 eller 15 minuter).

Om du vill att boxen ska lägga till marginaler (för att undvika att missa delar av programmet om det börjar tidigare eller slutar senare än planerat) ställer du in inspelningen på TIMER. Välj de marginaler (0 till 15 minuter) som ska läggas till före och efter inspelningen.

Väntetidsur

Du kan ställa in boxen på att automatiskt gå i standby-läge vid en angiven tid. Ställ i så fall in den önskade väntetiden i 24-timmarsformat.

Läsning och föräldrakontroll

I ANVÄNDARINSTÄLLNINGAR väljer du LÅSNING.

Mottagarlåsning

Du kan låsa åtkomsten till boxen. Om du aktiverar läsningen behöver du ange din föräldrakod varje gång du sätter på boxen eller vill komma åt dess menyer (inställningar, kanaler etc.).

Kanallåsning

Du kan låsa åtkomsten till vissa kanaler. Om du aktiverar kanallåsningen behöver du ange din föräldrakod varje gång du byter till en låst kanal.

Lasning Sagemcom Mottagerläning Canelleming Cereisler som stka lasso Alderagras Nivå 02: Låg nivå 10: fällg nivå Nog 18 Flytta On Bekrøifts Töltets Antida

För att ställa in en lista över kanaler som ska vara lästa väljer du Kanaler som ska låsas och trycker på OK. Sedan kan du markera/avmarkera önskade kanaler genom att trycka på OK.

Låsningsnivå

Du kan låsa åtkomsten till program baserat på åldersgränser. Om du aktiverar nivålåsningen behöver du ange din föräldrakod varje gång ett program som sänds har en åldersgräns som är över din inställda maxnivå. För att ställa in detta lås anger du din önskade nivå. Ange till exempel 03 för maximal kontroll (alla program blockeras) och 18 för minimal kontroll (inga program blockeras).

Ändra föräldrakoden

I ANVÄNDARINSTÄLLNINGAR väljer du ÄNDRA FÖRÄLDRAKOD.

Föräldrakoden definieras under den första installationen och används för att låsa åtkomsten till boxen och kanalerna.

För att ändra din föräldrakod anger du först den aktuella fyrsiffriga koden med hjälp av fjärrkontrollen.

Sedan skriver du in en ny kod och bekräftar ditt val (du kan inte välja 0000).

Skapa din Kürskräkod Sagemcom Ny kod Bekräftelos — — Bekräfta Töllsika Antato

Ändra och hantera favoritlistor

För att komma till skärmen för inställningar av favoriter trycker du på MENY knappen. Välj FAVORITLISTOR från huvudmenyn.

För att skapa en favoritlista trycker du på den gula knappen så kan du välja en tom lista (lista A till D).

Välj den typ av lista du vill skapa: TV- eller radiolista.

En skärm kommer upp med tillgängliga kanaler.

Markera en kanal i listan över alla kanaler och tryck på den blå knappen för att lägga till denna kanal till din lista.

För att ta bort en kanal från favoritlistan använder du den röda knappen.

För att flytta en kanal inom listan använder du den gröna knappen.

Favontilistor Sagemcom Markorad lista Tamb data Flytta Beitrifts Tilbake Avast

Favoritista Sagemcom Favoritista 5 1 SBC ONE 2 SBCI Aila Kanaler 1 SBC ONE 2 SBC TWO 3 SBC Channel 4 SBCI 5 SBC NEWS 24 6 SBC THREE Flytta Bøkrifte Råders B Infega Spare Lågge til Tillbaka Anakin

För att spara din favoritlista trycker du på den gula knappen.

För att redigera eller ta bort en lista med favoritkanaler väljer du denna och utför önskade förändringar.

Boxinställningar

För att komma åt skärmen för boxinställningar trycker du på MENY knappen. Välj MOTTAGARINSTÄLLNINGAR när du är i huvudmenyn.

Om läsningen är aktiverad anger du din föräldrakod (se Ändra föräldrakoden, sida 36 för att ändra din föräldrakod).

Söka efter kanaler

I denna meny kan du söka efter alla tillgängliga kanaler samt uppdatera kanallistan.

I MOTTAGARINSTÄLLNINGAR väljer du KANALSÖKNING.

Tryck på OK för att starta kanalsökningen.

En stapel indikerar sökprocessen.

Kanalsökning Sagemcom 418.0 MHz TV16 ZACH HD_SERVICE ZACH 0000 Hittade TV-kanater 0000 Hittade radiokanater Siber...

När sökningen är klar väljer du JA och trycker på OK för att spara kanallistan.

Kanalsökning Franze Fremien ARTE LDP Service 0014 HIS 0001 HIS Kanalsökningen slutförd Vill du spers kanalerma? Ja Noj

Söka efter kanaler manuellt

I denna meny kan du söka efter en specifik kanal, på en specifik frekvens eller med en specifik modulering.

I MOTTAGARINSTÄLLNINGAR väljer du MANUELL KANALSÖKNING.

Ställ in dina sökkriterier: Ange ett kanalnummer (21 till 69), en frekvens eller en modulering.

Tryck på OK för att starta kanalsökningen.

Manuell sökning Sagemcom Kanai Frekvens 474000 Andra kanal- eller trekvensfätet och bekrifta sedan genom att trycka på OK Flytta Bekrifta Töllsta Aviclsta

Bildinställningar

I MOTTAGARINSTÄLLNINGAR väljer du BILDINSTÄLLNINGAR.

Se videoutrustningens bruksanvisning för information om vilka inställningar du behöver.

- HD-upplösning: välj bildupplösning för din HD-TV (1080i, 1080p, 720p eller 576p).

- Färg standard HDMI: välj den HDMI-standard (RGB eller YCbCr) som bäst passar din HD-TV.

- Söker efter förhandsvisning: välj visningsläge för standard-TV. 16/9 (widescreen-TV), 4/3 (traditionell TV) eller auto (programformatet respekteras - 16:9 eller 4:3).

- Video storleksändring: om TV-formatet är 4/3 väljer du önskat ändringsläge: Pan & Scan eller Letterbox.

- SCART: Om du har anslutit en standard-TV till boxen med en scart-kabel väljer du TV-läge. Om du istället har anslutit en DVD-spelare till scart-kontakten väljer du INSPELNINGS-läge. I TV-läge skickas ändringar i volym samt skärmmeddelanden till TV:n. I inspelningsläge skickas inget av detta til alltså inte dina inspelningar.

- TV-SCART: välj den videostandard (RGB eller CVBS) som bäst passar TV/AUX-ut.

- CVBS-standard: om TV SCART är inställt på CVBS, väljer du nödvändig standard (PAL eller SECAM).

Bildinstallningar Sagemcom HD-upplanning Fibr standard HDMI 100M RGB 50ker efter förbandsonning Video storketsindring 14/F Start Videostandard TV RGB Flytse GetnSfta Tilbaka Avdata

Ljudinställningar

I MOTTAGARINSTÄLLNINGAR väljer du LJUDINSTÄLLNINGAR.

Se ljudutrustningens bruksanvisning för information om vilka inställningar du behöver.

Om du har anslutit boxen till en hemmabio via den digitala ljudkontakten ställer du in den DIGITALA LJUDUTGÅNGEN på FLERKANALIGT. Lämna annars på STEREO.

Om ljudvolymen varierar mycket mellan kanalerna på grund av typen av ljud som sänds (stereo, flerkanaligt etc.) kan du justera volymen (standardinställning är 0 decibel) med vänster och höger pilarna.

Om ljud och bild inte är synkroniserade justerar du inställningen för AUDIO/VIDEO-fördröjning (standardvärdet är 0 millisekund) med vänster och höger pilarna.

Ljudinställningar Sagemcom Digital ljudutgang Florbanjiga Volym justering av stereo jämfört med multiKanali Mfs -50dB AUDIO/VIDEO fördr Mfs MAX Gms Flytta Belrårifts Tillåka Aviclåka

Dessa inställningar gäller sedan för alla program på alla kanaler.

Återställa boxen

Anmärkning

Om du återställer till standardinställningarna försvinner dina kanaler och inställningar.

[RT90 HD Boxer] Däremot försvinner inte inspelningarna som sparats i inspelningslistan.

I MOTTAGARINSTÄLLNINGAR väljer du ÅTERSTÄLL TILL FABRIKSINSTÄLLNING.

Ange din föräldrakod och tryck på OK.

Ange din mottagparkod och bekriftu sedan genuin att trycka på ok. ...

Ett varningsmeddelande visas.

Tryck på Tillbaka eller Exit knappen för att avbryta.

Tryck på OK för att bekräfta återställningen.

När standardinställningarna är återställda visas boxens installationsskärm. Nu kan du göra om inställningarna på boxen (se Första installation, sida 18).

Aterstålt till fabriksinställning Sagemcom Varning : Alla kanatier och inställningar kommer att tas burt. Bevållte Tillbake Anlute

Informationsmeny

Informationen i denna meny kan efterfrågas om du kontaktar din leverantör eller annan serviceinstans.

Här hittar du viktig information om boxen och programvaran.

För att komma åt den tekniska informationen trycker du på MENY knappen. Välj INFORMATION när du är i huvudmenyn.

Information om antennsignal

Välj ANTENNSIGNAL i INFORMATION.

I denna meny kan du se din antennas signalnivå och - kvalitet för det program som du tittar på.

Om du använder en aktiv antenn med en förstärkare och om du vill att boxen ska förse den med ström (5V - 50 mA max) ställer du in antennströmförsörjning via DTR på JA. Lämna annars på NEJ.

DT/RT90 HD Boxer

Boxinformation

Välj PRODUKTDATA i INFORMATION.

I denna meny får du information om boxens programvara och hårdvara.

Produktdata Sagemcom Boot/Room MW Inkkingprogram Produkt ID Serializer Programversion : Applications ID STB ID Viecesc nilly id : Viecesc model id : UA CAMLock wide: ACS lib version Tilatax Autista

Information om härddisk [RT90 HD Boxer]

Välj HÄRDDISK INFORMATION i INFORMATION.

I denna meny får du information om härddisken.

Härddisk information Sagemcom Model: Serialnummer: Härddisktemperatur : 30 °C PS Nidigt utrymme: 8095.76 GB Beriknad kherstaande tid: SD (-2294 h 10 min) HD (-852 h 00 min) Tilbasa Avoluta

Information om villkorlig åtkomst

Välj PROGRAMKORTSINFORMATION i INFORMATION.

Välj raden ABONNEMANGSSTATUS och tryck på OK för att se abonnemangsinformationen.

Programkortsinformation Sagemcom Abonnertanginformation Köpinformation Operatromeddenum Programkortskod Flyte Benefita Tilbasa Sellute

9. Felsökning

Använda boxen

Fel Åtgärd
Fjärrkontrollen fungerar inte.	Rikta fjärrkontrollen mot boxen.Kontrollera skicket och riktningen på batterierna.
Boxen visar ingen information (ingen tid, inget kanalnummer etc.).	Sätt på boxen med Standby-knappen.Kontrollera alla anslutningar (se Anslutningar, sida 14).
Boxen visar --: -- i standby-läge.	Avsluta standby-läget genom att trycka på knappen Standby.Kontrollera att antennsignalen detekterats ordentligt (se Information om antennsignal, sida 40).
Boxen visar en svart skärm eller ett felmeddelande.	Kontrollera att antennsignalen detekterats ordentligt (se Information om antennsignal, sida 40).Sök efter program (se Söka efter kanaler, sida 38).
Bilden är fryst / oklar.	Kontrollera alla anslutningar och antennen och påbörja en programsökning igen (se Söka efter kanaler, sida 38).
Boxen kan inte hitta några kanaler.	Kontrollera antennmottagningen (se Information om antennsignal, sida 40).Sök efter program (se Söka efter kanaler, sida 38).Kontakta din antenninstallatör/leverantör för mer information om installation av antenn.
TV:n växlar inte till boxen när den går ur standby-läget.	Kontrollera att TV:n är korrekt ansluten till boxen (se Anslutning till TV:n, sida 15).Välj lämplig ingång på TV:n.
Inget ljud i HEMMABIO-läge på vissa kanaler.	Kontrollera att boxen är ansluten till en förstärkare för hemmabio med en digital länk (se Anslutning till ett hemmabiosystem, sida 17).
För andra problem.	Gör en återställning till fabrikens standardinställningar (se Återställa boxen, sida 40).

Användning av den inspelningsbara [RT90 HD Boxer]

Fel Åtgärd
Svart/vit bild på TV/AUX-ut (vid inspelning från video-/DVD-spelaren).	• Kontrollera att signaltypen som valts för TV/AUX SCART-ut är kompatibel med din video (välj PAL på videoon, se Bildinställningar, sida 39).
Jag kan inte bläddra mellan alla mina kanaler under dubbel inspelning.	• Om du gör två inspelningar samtidigt kan du endast bläddra mellan ett begränsat antal kanaler. När en av inspelningarna är klar kan du åter bläddra mellan alla kanalerna.
En svart skärm (ingen bild) visas i slutet av en inspelning.	• En del kanaler stoppar sin sändning med en fast bild eller ingen video. När inspelningen stoppas på sådana program stoppas videoinspelningen men tidsräknaren fortsätter att gå till slutet av programmerad inspelningstid. Se till att du ställer in dina manuella inspelningar med korrekt sluttid.

Boxen tar automatiskt hem ny programvara och nya tjänster när de blir tillgängliga.

Om det uppstår problem under hämtningen visar boxen detta med en felkod på frampanelen.

Felkod Betydelse/Åtgård
Er00	Boxens aktuella programvara är identisk med den tillgängliga programvaran.Boxen behöver därför inte uppdateras.
Er02	• Signalens kvalitet för dålig för att programvaran ska kunna hämtas. Tryck på OK för att fortsätta.• Kontrollera signalens styrka och kvalitet (se Information om antennsignal, sida 40).
Er05
Er10
Er11

Kontakta vår kundservice för andra felmeddelanden.

10. Kundsupport

Vi på Sagemcom anser att en kvalitetsprodukt ska åtföljas av bästa möjliga kundservice.

I utformningen av den här produkten har vi gjort vårt yttersta för att säkerhetsställa bästa möjliga kvalitet och vi är övertygade om att du kommer att bli mycket nöjd med ditt köp.

Om det mot förmodan skulle uppstå problem med produkten och du behöver råd eller support kan du vara säker på att vi kommer att göra vårt bästa för att hjälpa dig.

Om du skulle ha något problem, tveka inte att ringa din kundservice på:

08 50 11 18 05

11. Garantivillkor

OBSERVERA

För att utnyttja garantin ska du kontakta din återförsäljare

Bevis på köp krävs. Om ett fel uppstår

ger återförsäljaren eller Sagemcoms supportavdelning råd om vad som ska göras.

1) Sagemcom Broadband SAS åtar sig att utan kostnad för arbete och reservdelar reparera skador i utrustningen under en period av tjugofyra (24) månader från det ursprungliga leveransdatumet, förutsatt att skadorna beror på tillverkningsfel.

Under denna garantiperiod på tjugofyra månader repareras den skadade utrustningen utan kostnad. Kunden måste dock på egen bekostnad återlämna den skadade utrustningen och alla tillbehör i sin originalförpackning till den adress som tillhandahålls av Sagemcom Broadband SAS kundtjänst, vars telefonnummer står på följesedeln. Om inte kunden har upprättat ett underhållskontrakt med Sagemcom Broadband SAS där det uttryckligen står att utrustningen ska repareras hos kunden sker inga reparationer hos kunden.

Följande gäller för köp av utrustning till kundens företag eller verksamhet.

Med undantag för vad som uttryckligen anges i detta dokument och i den utsträckning som lagen tillåter, lämnar Sagemcom Broadband SAS inga utfästelser eller garantier, utryckta eller underförstådda, lagstadgade eller andra, och i den utsträckningen utesluts härmed alla villkor som anges i lag.

Denna garanti påverkar inte kundens lagstadgade rättigheter.

2) Undantag från garantin

Sagemcom Broadband SAS har inga garantiskyldigheter vid:

- skador, driftsstörningar eller funktionsfel som beror på:

• att installationsprocessen eller bruksanvisningen inte har följts ordentligt,
• en extern skada på utrustningen (inklusive men inte begränsat till blixtnedslag, brand, stöt eller vattenskada),
• ändringar som gjorts utan skriftligt godkännande från Sagemcom Broadband SAS,
• brist eller försummelse att underhålla utrustningen eller olämpligt underhåll,
• olämpliga driftsförhållanden, särskilt när det gäller temperatur och luftfuktighet,

- reparation eller underhåll av utrustningen av personer som inte är godkända av Sagemcom Broadband SAS,

• avlägsnande och/eller förstörelse av etiketten som sitter på fixeringsskruven på den nedre plastluckan,
• slitage från normal daglig användning av utrustningen och dess tillbehör,
• skada som beror på att utrustningen inte packats ordentligt eller dåligt när den returneras till Sagemcom Broadband SAS,
• tillhandahållande av nya programvaruversioner,
• arbete på utrustning eller program som ändrats eller lagts till utan skriftligt medgivande från Sagemcom Broadband SAS,
• fel och brister som inte beror på utrustningen eller på programvara som installerats i användarens arbetsstationer i syfte att använda utrustningen,
• kommunikationsproblem som relateras till en olämplig miljö, inklusive:

DT/RT90 HD Boxer

• problem som relateras till åtkomst och/eller anslutning till Internet, till exempel avbrott av accessnät eller fel på linjen som används av abonnenten eller hans/hennes korrespondent,
• sändningsfel (till exempel dålig geografisk täckning av radiosändare, störningar eller dålig linjekvalitet),
• fel i det lokala nätverket (kablar, servrar, arbetsstationer) eller fel i sändningsnätet,
• eventuella kostnader för underhållsservice (enligt definitionen i användarhandboken som medföljer utrustningen), samt vid felaktigheter som beror på att underhållsservice inte har utförts.

12. Specifikationer

DVB-T/T2 FRONT-END [DT90 HD BOXER] DUBBEL DVB-T/T2 FRONT-END [RT90 HD BOXER]

RF-INGÄNG

1 RF tuner [DT90 HD Boxer]
2 RF-kanalväljare (med inbyggd splitter) [RT90 HD Boxer]
Infrekvensområde:

VHF174-222 (7 eller 8 MHz bandbredd)

UHF470-862 (8 MHz bandbredd)

Insignalnivå: -90 till -20 dBm

Inimpedans: 75 Ohm obalanserad

Inställningssteg 166,66 Hz

DVB-T DEMODULATOR

Överföringsläge: FFT 2k & 8k, stöd för MFN och SFN-nätverk

Modulation: QPSK, 16-QAM & 64-QAM

Skyddsintervall: 1/4, 1/8, 1/16 & 1/32

Läge: Icke-hierarkiskt

Kodhastighet: 1/2, 2/3, 3/4, 5/6 & 7/8

Yttre avkodare: Reed Salomon (204, 188, 8)

DVB-T2 DEMODULATOR

Överföringsläge: FFT 1K, 2k, 4K, 8k, 8K EXT, 16K, 16K EXT, 32K & 32K EXT

Stöd för MFN och SFN-nätverk

Modulation: QPSK, 16-QAM, 64-QAM & 256-QAM

Skyddsintervall: 1/4, 19/128, 1/8, 19/256, 1/16, 1/32 & 1/128

Enkla och multipla PLP

LDPC-kodhastighet: 1/2, 3/5, 2/3, 3/4, 4/5 & 5/6

Yttre avkodare: BCH

DATAPORT

USB (ej aktiv)

Värd-USB 2.0 höghastighet (480 Mb/s)

Kapacitet: beror på produkt variant - RT90-xxx HD Boxer där xxx motsvarar härddisk kapacitet. Till exempel RT90-160 HD Boxer kommer med en 160 GB härdisk

Gränssnitt S-ATA

Ljudnivá vid drift (norm.): <30dBA

VIDEOAVKODNING

MPEG2

Standard MPEG-2 MP@HL för 50 Hz

Ingångshastighet (max): 15 Mb/s

MPEG-4 Part 10 / H.264

MPEG-4 AVC HP@L4 (HD) för 50 Hz

Ingångshastighet (max): 20 Mb/s för HP@L4

MPEG-4 AVC HP@L3 (HD) för 50 Hz

Ingångshastighet (max): 10 Mb/s för HP@L3

CABAC- och CAVLC-avkodning

Stöder alla intra-/interprediceringslägen och blockstorlekar

I-, P- och B-bildtyper

FRExt (8x8 Transforms, 8x8 Spatial Prediction Mode, Dynamic Quantization Matrix)

LJUDAVKODNING

Stereo 2.0

MPEG-1-lager I & II (Musicam)

MPEG-2-lager II

AAC

Läge: Mono, stereo, joint stereo

Samplingsfrekvenser 32, 44.1 eller 48 KHz

Multikanal 5.1

DOLBY Digital

Läge: genomströmning och nedmixning

DOLBY Digital+

Läge: genomströmning, transcoding Dolby Digital och nedmixning

DTS bypassed, transcoded från HEAAC

UPPLÖSNINGSFORMAT UTSIGNALER

För HD-sändning

1280x720 @ 50 Hz (progressiv)

1920x1080 @ 25 Hz (sammanflätat)

Oskalat (originalformat) eller skalat

576i och 720p genom inställningsmenyn

Zoomfunktion på HDMI: 4/3, 14/9- zoom, 16/9-zoom och helskärm

För SD-sändning

720x576 @ 50 Hz sammanflätat

Oskalat (originalformat) eller skalat

720p och 1080i genom inställningsmenyn

Zoomfunktion på HDMI: 4/3, 14/9- zoom, 16/9-zoom och helskärm

4/3 och 16/9 med konvertering Pan& Scan, Letter box

DT/RT90 HD Boxer

SD IN/UT

SCART (TV-konfiguration)

RGB ut, PAL in/ut, volymkontroll Audio R/L, Fast blanking ut, Slow blanking ut

SCART (inspelningskonfiguration)

RGB in, PAL ut, S-video ut, fast volym Audio R/L, Slow blanking in

HDMI UT

HDMI 1.3 och HDCP 1.1

VIDEO: YCrCb

AUDIO

• 2-kanalers PCM vid MPEG1-lager II
• Dolby Digital eller PCM vid Dolby Digital bitström (*)
• Dolby Digital Plus, Dolby Digital eller PCM vid Dolby Digital Plus bitström (*)
• DTS eller PCM vid HEAAC bitström(*)
  (*) beroende på E(EDID)-information

LJUDUTGÅNG

HiFi-ljudutgång

Justerbar ljudnivå

- Mono/stereo vid MPEG1-lager II,

- Tväkanalers nedmixat vid Dolby Digital, Dolby Digital Plus, HEAAC Ijudström

Koaxial S/PDIF

Stereoljudkonfiguration:

• 2-kanalers PCM vid MPEG1-lager II-ström
• Tvákanalers PCM nedmixat vid Dolby Digital/Dolby Digital Plus/HEAAC-strömmar
  Multikanal Ijudkonfiguration:
  Fast ljudnivá -31 dB LKFS
• 2-kanalers PCM vid MPEG1-lager II-ström
• Ursprungligt mottagen bitström vid Dolby Digital
• Transcoded Dolby Digital vid Dolby Digital Plus
• DTS vid HEAAC

FRONTPANEL

4-siffrig 7-segments blå färgdisplay

IR-sensor: 38 KHz

1 tvåfärgs-LED
3 knappar: Pâ/Av, P+, P-
1 USB 2.0 (Typ A värd - ej aktiv)

BAKPANEL

1 RF-ingàng (IEC169-24-F)
1 RF-utgång (IEC169-24-M)
1 TV-SCART (IEC60807-9)
2 RCA (Stereo L/R)
1 RCA (S/PDIF)
1 HDMI med HDCP

STRÖMFÖRSÖRJNING

Spänning 220-240 V \~50 Hz
Extern AC/DC-adapter
Energiförbrukning (IEC 62087 Ed2): 25 W
Standbyförbrukning: < 2 W

FYSISKA SPECIFIKATIONER

Boxen:

• Mått (lxdxh): 260 x 160 x 48 mm
• Vikt:

DT90HD Boxer: \~0,7 kg
RT90HD Boxer: \~0,8 kg
- Drifttemperatur: 0°C till +40°C
- Förvaringstemperatur: -25°C till +65°C

TILLBEHÖR

1 strömkabel
1 fjärrkontroll (räckvidd: 10,5 m)
2 AAA-R03-batterier
1 HDMI-kabel
1 bruksanvisning

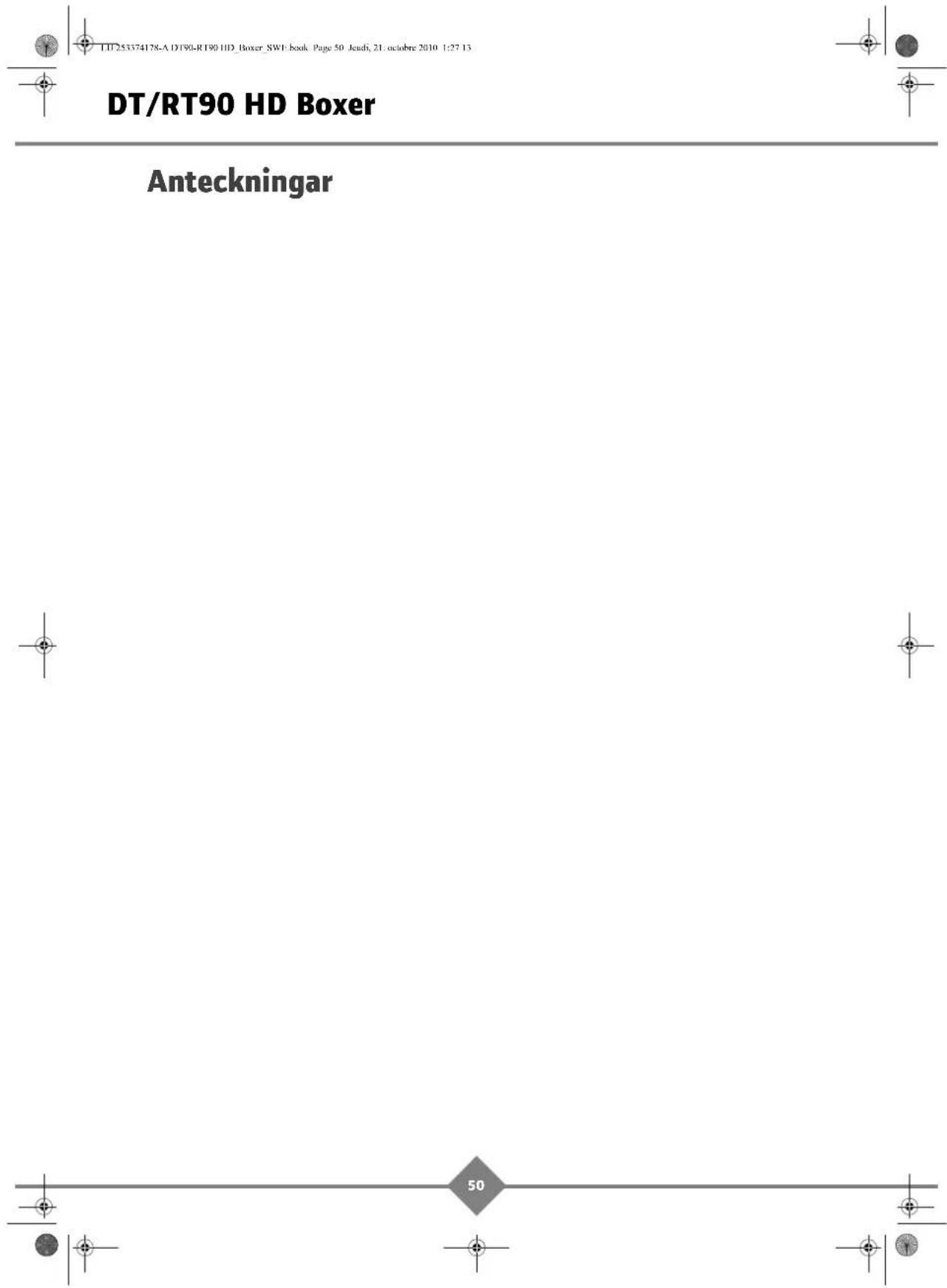

Anteckningar

DT/RT90 HD Boxer Anteckningar 50

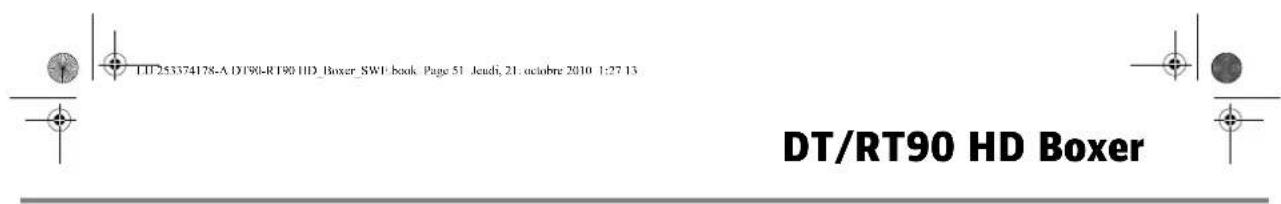

LT253374178-A DT90-RT90 HD_Bocker_SWF: book Page 51_Jeudi, 21: octobre 2010 1:27 13 DT/RT90 HD Boxer

Anteckningar

51
