BRUKSANVISNING MW 231 G UPO

mikrovågsugn för inbyggnad

Innehållsförteckning

Från tillverkaren 03

Tekniska data 03

Läs detta först! 04

Viktig säkerhetsinformation 05

Monteringsanvisningar 06, 07, 08, 09, 10 & 11

Säker matlagning 12 & 13

Beskrivning av delar 14 & 15

Displaypanel 16 & 17

Manöverpanel: MW 231 G 18

Manöverpanel: MW 232 G 19

Använda manöverpanelen 20, 21, 22 & 23

Rengöring och underhåll 24

Felsökning 25

Kopplingsschema 26

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Tillverkarens namn : HOMS APPLIANCES

Tillverkarens adress : 317 Outram Road #B1-32 Singapore 169075

Tillverkaren försäkrar att produkterna:

Produktnamn : UPO

Modellbeteckningar : M923GS

MW23.1G

MW23.2G

MW23.3

MW23.4

överensstämmer med följande produktspecifikationer:

EMC: EN 55014-1:2000

LVD : EN 60335-1

EN 60335-2-25

EN 60335-2-6

Produkterna överensstämmer med kraven i EMC-direktivet 89/336/EEG.

Produkterna har provats i en typisk konfiguration.

Jag försäkrar härmed på eget ansvar att ovannämnda produkt, som denna försäkran avser, överensstämmer med ovannämnda artiklar i direktivet.

Mikrovågsugnen och dess emballage har tillverkats enligt processer som minimerar avfallet och värnar miljön.

Hjälp oss att skydda miljön även i fortsättningen genom att avfallshantera emballaget på rätt sätt.

Säkerhet

Låt inte små barn leka med plastpåsar, då det föreligger risk för kvävning.

Innan du deponerar gamla apparater ska du klippa av nätsladden så att inga andra utsätts för de faror defekt elutrustning kan innebära.

Tekniska data

Spänning/effektförbrukning : 220-240 V, 50 Hz

1

Mikrovågor

Värme 1 100 W

Uteffekt : 900 W

Mikrovågsfrekvens : 2 450 MHz

Yttermått : 305 x 508 x 424 mm (utan ram)

Ugnsmått : 215 x 350 x 330 mm

Nettovikt : Cirka 17 kg

Läs detta först!

Anslut inte mikrovågsugnen om det finns tydliga tecken på transportskador.

Läs noga igenom denna bruksanvisning innan du försöker använda mikrovågsugnen.

Följ monteringsanvisningarna på sidorna 6, 7, 8, 9, 10 och 11 mycket noga.

Kontrollera att mikrovågsugnen är avsedd för den befintliga nätspänningen innan du ansluter den.

Denna mikrovågsugn måste installeras i enlighet med de säkerhetsbestämmelser som gäller i installationslandet.

Denna mikrovågsugn ska anslutas till ett jordat eluttag. Rådgör med en behörig elektriker om du är tveksam.

Grön/gul	=	SKYDDSJORD
Blå	=	NOLLEDARE
Brun	=	FAS

Förlängningssladdar och grenuttag får inte användas. Överbelastning är farligt och kan förorsaka eldsvåda.

Kontrollera att nätsladden inte ligger emot värmekällor eller vassa föremål.

FELSÖKNING

PROBLEM MÖJLIG ORSAK ÁTGÄRD

Mikrovågsugnen fungerar inte.	Stickproppen är inte ansluten.Ingen strömförsörjning.Barnlåset har aktiverats.Luckan är inte ordentligt stängd.	Anslut stickproppen.Kontrollera om lamporna i köket fungerar.Lås upp barnsåkerhetsfunktionen.Kontrollera att luckan är ordentligt stängd.
Tillagningen tar lång tid.	Mikrovågseffekten för lågt inställd.Portionen är större än vanligt.Maten var kallare än normalt.	Använd en högre inställning.Tillagningstiden är av naturliga skål längre för stora portioner.Rör om eller vrid på maten under tillagningen.
Skrapande ljud från området runt den roterande skivan.	Frammande föremål i området runt drivningen för den roterande skivan.	Ta bort tillbehören och rengör området runt drivningen för den roterande skivan.
Belysningen inne i ugnen tänds inte.	Glödlampan är trasig.	Kontakta närmaste auktoriserade serviceverkstad för byte.Glödlampan kan inte bytas av användaren.

RENGÖRING OCH UNDERHÅLL

OBS!

1. Stäng alltid av mikrovågsugnen och dra ut stickproppen innan du påbörjar rengöring eller underhåll.
2. Använd aldrig rengöringsmaskiner som arbetar med högt tryck eller ånga.
3. Den rostfria stålytan tar skada av starka eller slipande rengöringsmedel, slipande svampar eller metallpolish. Sådana skador kan inte återställas.

UTVÄNDIGT

Det räcker vanligen med att rengöra de utvändiga, rostfria stålytorna med en fuktig trasa. Fett kan avlägsnas med ett milt rengöringsmedel.

Avlägsna vattenfläckar genom att torka med en torr trasa.

INVÄNDIGT

Det räcker vanligen med att rengöra de invändiga ytorna med en fuktig trasa. Fett kan avlägsnas med ett milt rengöringsmedel, men skölj i så fall grundligt genom att upprepade gånger torka av ytorna med en ren, fuktig trasa.

Obehaglig lukt kan avlägsnas med några droppar citronsaft i ett glas vatten. Ställ en sked i glaset och kör mikrovågsugnen på full effekt i två minuter. Torka sedan av fukten från de invändiga ytorna med en trasa.

ROTERANDE SKIVA

Ta bort glasskivan och rullringen från ugnen och tvätta med ett milt rengöringsmedel. Se till att inget vatten läcker in i drivningen för den roterande skivan. Torka av alla delar och sätt omsorgsfullt tillbaka dem enligt anvisningarna på sidan 14.

LUCKA, LUCKTÄTNING OCH UGNSFRONT

Dessa delar måste alltid hållas rena, framför allt kontaktytan mellan luckan och ugnfronten, så att det inte uppstår mikrovågsläckage. Använd ett neutralt rengöringsmedel och varmt vatten och torka av ytan med en mjuk trasa.

Viktig säkerhetsinformation

Använd aldrig metallredskap inuti ugnen om de inte medföljde ugnen för detta ändamål. Innan du använder andra redskap måste du kontrollera att de är lämpliga för användning i en mikrovågsugn.

När du värmer upp mat i plast- eller papperskärl måste du hålla kärlen under ständig uppsikt så att de inte antänds.

När du värmer upp mat i flaskor eller barnmatsburkar ska du alltid ta av locket först. För att undvika att barnet bränner sig ska du alltid röra eller skaka om innehållet i nappflaskan eller barnmatsburken och kontrollera temperaturen innan du ger barnet maten.

Varning: Om lucktätningarna är skadade får du inte använda ugnen innan den reparerats av en auktoriserad serviceverkstad.

Varning: Det är farligt för alla utom auktoriserade servicetekniker att utföra service eller reparationer som innebär att något av höljena som skyddar mot exponering för mikrovågsenergi tas bort.

Varning: Vätskor och andra livsmedel får inte värmas upp i förslutna eller lufttäta kärl, eftersom de kan explodera.

Varning: Låt inte barnen använda mikrovågsugnen utan hjälp av en vuxen förrän de fått tillräckliga instruktioner så att de kan använda ugnen på ett säkert sätt och förstår vilka faror en felaktig användning innebär.

Kör aldrig mikrovågsugnen utan livsmedel. Kör den aldrig när den är tom. Det finns risk för överbelastning.

Om du ser rök inuti mikrovågsugnen ska du inte öppna luckan. Dra ut stickproppen omedelbart.

Monteringen av denna mikrovågsugn för inbyggnad kräver en del speciella arbetsmoment. Därför är det viktigt att du noga läser igenom anvisningarna innan du sätter igång.

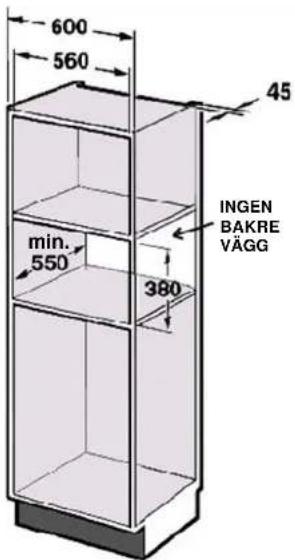

Skåpet där mikrovågsugnen ska placeras får inte ha någon bakre vägg bakom apparaten.

Se till att ventilationsöppningarna alltid hålls fria.

Kontrollera att nätsladden inte är vikt eller ligger emot värmekällor eller vassa föremål.

Använda manöverpanelen (forts.)

AUTOMATISK UPPTINING

Den här funktionen använder du för att tina upp kött, fågel och skaldjur som väger mellan 100 och 4 000 g.

Exempel: Upptining av 600 g räkor

Återställ genom att trycka på STOP/CANCEL.

Vrid TIME/MENU till upptining genom att fortsätta förbi 9:e menyn.

Vrid sedan TIME/MENU till 600 g.

Tryck på START.

EXPRESSTILLAGNING

Detta är snabbaste sättet att använda mikrovågsugnen med 100 % mikrovågseffekt.

TILLAGNINGSTID TRYCK PÅ STARTKNAPPEN

Återställ genom att trycka på STOP/CANCEL.

Tryck på START 4 gånger.

AUTOMATISK PÅMINNELSE

När ett tillagnings- eller upptiningsprogram avslutats piper mikrovågsugnen tre gånger varannan minut tills luckan öppnas eller knappen STOP/CANCEL trycks in.

Använda manöverpanelen (forts.)

MENY FÖR AUTOMATISK TILLAGNING

För denna tillagningsmetod behöver du inte ange tillagningseffekt eller tillagningstid. Det enda du behöver göra är att ange vad du vill tillaga och hur mycket det väger.

Välj en livsmedelskategori genom att vrida på TIME/MENU och tryck sedan på WEIGHT ADJ. för att ange antalet portioner eller den ungefärliga vikten på maten som ska tillagas.

Starta tillagningen genom att trycka på START.

Exempel: Tillagning av 400 g fisk

Återställ genom att trycka på STOP/CANCEL.

Vrid TIME/MENU till tillagning av fisk, vilket är position 6 (se AUTOMENY).

Tryck på WEIGHT ADJ. 8 gånger för att ange 400 g.

Tryck på START.

AUTO-MENY	WEIGHT ADJUST (VIKTJUSTERING)
	1 x 2	3 x 4 x	5 x 6 x 7	x 8 x 9 x
1. Kaffe/soppa 1	kopp 1soppa	2soppor
2. Ris	80g	100g	120g
3. Spagetti	100g	200g	300g
4. Potalis	150g	300g	450g	600g
5. Uppvärmning	70g	140g	210g	280g	320g	350g	380g	420g	450g
6. Fisk	50g	100g	150g	200g	250g	300g	350g	400g	450g
7. Kyckling	800g	1000g	1200g	1300g	1400g	1500g	1700g	1800g	2000g
8. Kött	300g	500g	800g	1000g	1200g	1300g	1800g
9. Kött på spett	80g	100g	150g	200g	300g	400g	500g	600g	700g
10. Automatisk uppíning

Monteringsanvisningar (forts.)

STEG 2: KONTROLLERA VENTILATIONSÖPPNINGARNA

För att mikrovågsugnen ska få längsta möjliga livslängd är det är viktigt att det hela tiden finns tillräcklig ventilation.

Monteringsanvisningar (forts.)

STEG 3: KONTROLLERA VENTILATIONSLUCKAN

Kontrollera att ventilationsluckan av metall sitter fast ordentligt ovanpå mikrovågsugnen. Denna mikrovågsugn riktar utblåsvärmen mot skåpets baksida.

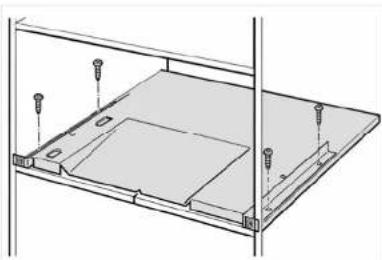

Skruva fast bottenplattan i skåpet. Alla skruvar måste vara ordentligt åtdragna. Annars står inte mikrovågsugnen i våg.

Använda manöverpanelen (forts.)

GRILLNING

Särskilt lämpligt för skivat kött, stek, korv eller kebab. Grilltiden kan ställas in på högst 60 minuter.

Exempel: Grillning i 12 minuter

Återställ genom att trycka på STOP/CANCEL.

Tryck på GRILL.

Vrid TIME/MENU till 12:00.

Tryck på START.

KOMBINERAD TILLAGNING

COM 1: Kombinerad tillagning med 30 % av tiden för mikrovågor och 70 % för grill. Denna funktion är lämplig för fisk, potatis och gratäng.

COM 2: Kombinerad tillagning med 55 % av tiden för mikrovågor och 45 % för grill. Denna funktion är lämplig för pudding, omelett och fågelerätter.

Tillagningstiden kan ställas in på högst 60 minuter.

Exempel: Tillagning med kombination 1 i 25 minuter

Återställ genom att trycka på STOP/CANCEL. Tryck på COM 1.

Vrid på TIME/MENU och ställ in 25:00.

Tryck på START.

Använda manöverpanelen

INSTÄLLNING AV KLOCKA

Första gången du ansluter mikrovågsugnen till nätspänningen visas 1:01 på displayen. Detta är en 12-timmarsklocka. Om du vill se vad klockan är när du använder mikrovågsugnen trycker du på knappen CLOCK. Det aktuella klockslaget visas i fem sekunder.

Exempel: Inställning av klockan på 08:30 (för- eller eftermiddag)

Återställ genom att trycka på STOP/CANCEL.

Tryck på CLOCK.

Vrid på TIME/MENU och ställ in 30 min.

Tryck på CLOCK för att bekräfta.

MIKROVÅGSTILLAGNING

Välj mikrovågseffekt genom att trycka på knappen POWER flera gånger.

TRYCK PÅ DISPLAY TILLAGNINGSEFFEKT POWER

I gäng 100 100%

2 gånger 80 80%

3 gånger 60 60%

4 gånger 40 40%

5 gånger 20 20%

Exempel: Tillagning i en minut med 60 % mikrovågseffekt

Återställ genom att trycka på STOP/CANCEL.

Tryck på POWER 3 gånger.

Vrid TIME/MENU till 1:00.

Tryck på START.

Monteringsanvisningar (forts.)

STEG 5: FÄST KONSOLERNA

Skruva fast vänster och höger monteringskonsol i skåpet.

Dra nätsladden in i och genom skåpet. Se till att den inte kommer i kontakt med vassa föremål (spikar och liknande).

STEG 5: MONTERA MIKROVÄGSUGNEN

Skjut in mikrovågsugnen tills den sitter fast ordentligt i bottenplattans spår.

Monteringsanvisningar (forts.)

Manöverpanel: M923GS

STEG 5: MONTERA RAMEN

Knäpp fast ramen, först i de två övre och sedan i de två undre fästena.

Anslut stickproppen till ett lämpligt nätuttag. Vi avråder bestämt från att använda förlängningssladdar med grenuttag.

FÄRDIGT!

Manöverpanel: MW 231 G

Viktig information

Lämna ett fritt utrymme på ungefär 45-47 mm ovanför mikrovågsugnens övre yta.

FÄRGKOD FÖR ELEKTRISK ANSLUTNING

Grön/gul	=	SKYDDSJORD
Blå	=	NOLLEDARE
Brun	=	FAS

LÄMPLIG STRÖMFÖRSÖRJNING

220 till 240 V

13 A

Säker matlagning

När du värmer upp vätskor ska du alltid placera en tesked i kärlet för att förhindra fördröjd uppkokning. Fördröjd uppkokning kan förorsaka plötsliga och våldsamma stänk av kokande vätska som kan leda till allvarliga skållningsskador.

När du värmer upp barnmat i flaska ska du alltid ta av locket först. Rör noga om och kontrollera temperaturen innan du ger barnet maten.

Vid uppvärmning av alkoholhaltiga drycker måste du vara extra varsam så att du inte överhettar innehållet och därmed förorsakar en explosion.

Värm aldrig upp större mängder matolja i en mikrovågsugn. Ångorna från oljan kan antändas.

Tillaga aldrig ägg med skal. Äggen kan spricka eller explodera. Detta gäller även skal- och kräftdjur.

Undvik skällning genom att använda ugnsvantar när du tar ut innehållet ur mikrovågsugnen.

Om du tillagar livsmedel med fast skal (till exempel korv, äpplen, tomater, kastanjer eller potatis) ska du alltid sticka hål i skalet så att det inte brister våldsamt.

Tillagning med hög effekt

Tänd: Mikrovågseffekten inställd på 100 % eller 80 % eller tillagning pågår.

Tillagning med låg effekt

Tänd: Mikrovågseffekten inställd på 60 %, 40 % eller 20 % eller tillagning pågår.

Ange vikt

Tänd: Displaypanelen visar angiven vikt i gram.

% av effekt

Tänd: Displaypanelen visar inställd mikrovågseffekt i procent av den maximala effekten.

Barnlås

Tänd: Säkerhetsfunktionen barnlås är aktiverad.

Klocka

Tänd: Displaypanelen visar aktuell tid.

Grill

Blinkar: Inställning av grillning pågår.

Tänd: Grillning pågår.

Uppmaning start

Blinkar: Påminner dig om att trycka på START-knappen för att inleda tillagningen.

Uppmaning timer

Blinkar: Påminner dig om att trycka på START-knappen för att inleda tillagningen.

Displaypanel

Displaypanelen är standard på alla modeller.

Automatisk tillagning

Blinkar: Inställning av automatiskt menyprogram pågår.

Tänd: Tillagning enligt automatisk meny pågår.

Meny- och sifferindikering

Visar programnummer, tid, vikt eller effektinställning beroende på vilken funktion som för närvarande används.

Automatisk upptining

Blinkar: Inställning av automatisk upptining pågår.

Tänd: Automatisk upptining pågår.

Mikrovågor

Blinkar: Inställning av tillagning med mikrovågor pågår.

Tänd: Tillagning med mikrovågor pågår.

Kombination 1/2

Blinkar: Inställning av kombinerad tillagning pågår.

Tänd: Kombinerad tillagning pågår.

Säker matlagning (forts.)

Värm aldrig upp mat eller vätskor i tätt förslutna kärl.

Om du använder mikrovågsugnen för att torka örter, bröd eller liknande måste du noga övervaka förloppet så att livsmedlet inte övertorkas och antänds.

Lägg aldrig återvunnet förpackningsmaterial i mikrovågsugnen.

Sådant material kan innehålla små metallfragment som förorsakar gnistor.

Förvara aldrig främmande föremål i ugnsutrymmet när mikrovågsugnen inte används.

Använd kärl som är avsedda för mikrovågsugnar. Så här kontrollerar du om ett kärl är lämpligt:

1. Placera ett tomt och torrt kärl i mikrovågsugnen.
2. Kör ugnen med hög effekt i 60 sekunder.
   Om kärlet känns varmt är det inte lämpligt för tillagning i mikrovågsugn.

REDSKAP MIKROVÅGOR GRILL

Värmebeständigt glas Ja Ja
Ej värmebeständigt glas Nej Nej
Värmebeständig keramik Ja Ja
Mikrovägssäker plast Ja Nej
Hushällspapper	Ja	Nej
Metallbricka	Nej	Ja
Metallställ	Nej	Ja
Aluminiumfolie	Ja	Ja

Beskrivning av delar

Beskrivning av delar (forts.)

• Modellerna MW 233 och MW 234 är inte utrustade med grillfunktion.
• Manöverpanelens utformning kan variera beroende på modell.
• Rullringen är en tunn plastring som gör att den roterande glasskivan rör sig mjukare. Se alltid till att den är korrekt monterad.
• Säkerhetslåssystemet stänger av mikrovågsugnen varje gång luckan öppnas. Detta är en säkerhetsfunktion. Om du upptäcker ett fel eller en skada på säkerhetslåssystemet ska du sluta använda mikrovågsugnen och ringa till närmaste auktoriserade serviceverkstad.

Barnlås

Ser till att barn inte kan använda mikrovågsugnen utan uppsikt. Indikatorn för barnlås visas på displayen när låset aktiverats så att ugnen inte kan användas.

Du aktiverar barnlåset genom att hålla knappen STOP/CANCEL intryckt i tre sekunder. En ljudsignal hörs samtidigt som låsindikatorn tänds.

Du avaktiverar barnlåset genom att hålla knappen STOP/CANCEL intryekt i tre sekunder tills låsindikatorn släcks.
