BRUKSANVISNING TT7V OSBY

Rengöring och vård 09

Koder i Displayen 10

Elektriskt kopplingsschema 11

01. KOMPONENTER

Tack för att ni köpt en Osby kondensortorktumlare!

Vänligen läs dessa instruktioner noggrant före användning av torktumlaren.

Instruktionerna innehåller viktig information som kommer att bidra till optimal användning, säkerhet och ordentlig installation, samt användning och underhåll.

Bevara denna manual på en lättillgängligt plats, så att ni lätt och enkelt kan rådfråga vid behov.

Tillbehör

Användarmanual

En uttömningssslang

02. FÖRBEREDELSE

Förbered torktumlaren

Avlägsna all förpackning inklusive termoplasten i botten.

Beskrivning

Följande diagram kan se något annorlunda ut från den layout som finns på er maskin pga. tekniska förbättringar.

Denna maskin är inte avsedd för barn eller personer med nedsatt fysisk, sensorisk, eller psykisk förmåga, eller utan erfarenhet och kännedom, så vida de inte fått handledning och/eller instruktioner om hur man använder tvättmaskinen av en person som ansvarar för säkerheten.

Barn skall handledas så att de inte leker med maskinen.

03. SÄKERHETS INSTRUKTIONER

Använd inte förlängningssladd med grenuttag/flera uttag. Det krävs ett separat jordat uttag som är tillgångligt hela tiden. Maskinen är anpassad till 220-250V AC, tillverkaren tar INTE ansvar för skadad torktumlare orsakat av att fel spänning använts.

Använd inte maskinen om huvudströmsladden är skadad. Om denna skadas skall den bytas ut av tillverkarna eller annan specialiserad personal för att undvika fara.

Dra aldrig ur kontakten endast genom att dra i sladden, greppa alltid kontakten.

Se till att sladden inte är snurrad eller har fastnat vid installation av maskinen.

Maskinen är endast avsedd för hemmabruk och skall inte användas i allmänna utrymmen.

Detta kan ogiltigförklara garantin och vara farligt.

Använd ett separat jordat uttag som strömförsörjning.

Ställ inte maskinen på en matta som kan blockera ventilationssystemet undertill.

Ställ inte maskinen utomhus eller på en fuktig plats. Utsätt inte maskinen för regn eller fukt.

Ställ inte maskinen nära en värmekälla eller i direkt solljus.

Placera inga föremål på maskinen medan den är igång.

Använd inte maskinen om huvud-elsladden är skadad på något sätt eller inte fungerar som den ska.

Om kontakten inte är lämpad för uttaget eller blir borttagen av någon annan anledning, skall denna kasseras på ett säkert sätt. För att undvika risk för elstötar skall en avskuren kontakt aldrig sättas i ett uttag. Ta bort säkringen före kassering.

Det finns en fara för elstötar om den avskurna kontakten sätts i ett 13-amp uttag.

Koppla från strömmen vid rengöring och underhåll.

Torka inte otvättade plagg i torktumlaren.

Torka inte föremål såsom skumgummi (latexskum), badmössor, vattentäta textilier, artiklar med gummi, och kläder eller kuddar fyllda med skumgummi.

Torka inte plagg/tyger som tidigare har rengjorts med, tvättats i, indränkta i eller fläckade med bensin, rengöringsmedel, fotogen, vax, etc. Förvara inte dessa plagg/tyger fläckade med bensin, rengöringsmedel, fotogen, vax, etc. på eller nära maskinen. Dessa ämnen avger ångor som kan antändas eller explodera.

Använd inte värme för att torka plagg/tyger/föremål som innenhåller plast, vadd, gummi eller liknande andra gummiliknande material eller föremål som innehåller fjädrar eller dun för att förhindra brand.

Stanna inte torktumlaren före programcykeln är klar såvidare inte alla plagg snabbt tas ur maskinen och sprids ut, så att värmen skingras.

Tillverkaren påtar sig INGET ansvar för skador orsakade av felaktig hantering och/eller installation.

Vid kassering av en gammal maskin med lås eller hake på luckan skall detta tas bort för att undvika att lekande barn fastnar.

REKOMMENDATIONER

Rengör luddfiltret före och efter varje torkningsprogram.

Överstig inte den maximerade torkkapaciteten.

04. INSTALLATION

Grundinstruktioner

Den nedre delen består av 4 justerbara fötter. Justera dessa 4 fötter för att jämna enheten innan användning av maskinen.

Undersök maskinen efter eventuella skador som uppstått under transporten. En skadad torktumlare skall inte användas. Kontakta återförsäljaren om maskinen skulle vara skadad.

Maskinen skall inte vara i närheten av brandfarliga ämnen.

Områden runt maskinen skall vara torrt och välventilerat.

För att torktumlaren skall prestera optimalt skall den omgivande temperaturen vara mellan 10°C och 35°C.

Vattenutloppsövergången

Under torkning av tvätten samlas kondensvattnet automatiskt i samlingsbehållaren i maskinen, därför måste behållaren tömmas efter varje torkning. Om maskinen står i närheten av ett avlopp, kan du låta kondens vattnet ledas direkt ut i avloppet genom att koppla in den medföljande utloppsslangen, ni kommer därför då undvika att behöva tömma tanken efter varje torkning.

Så här kopplar ni in uttömnings slangen:

1. Ta bort utloppsslangen från dess plats.
2. Sätt slangen på fixturen.
3. Ta fram den medföljda uttömningsslangen.
4. Koppla på uttömningsslangen vid platsen för utloppet.

Notera: Utloppet för uttömningsslangen får inte vara högre än 1 meter över marken.

Koppla till strömmen

Innan ni kopplar in strömmen kontrollera att:

Uttaget är tillräckligt för den maximala strömbehovet av maskinen (Av säkerhetsskäl skall säkringarna i elnätet inte vara mätta till mindre än 15A)

Spänningen uppfyller kraven.

Eluttaget stämmer överens med kontakten.

Koppla maskinen till ett jordat uttag.

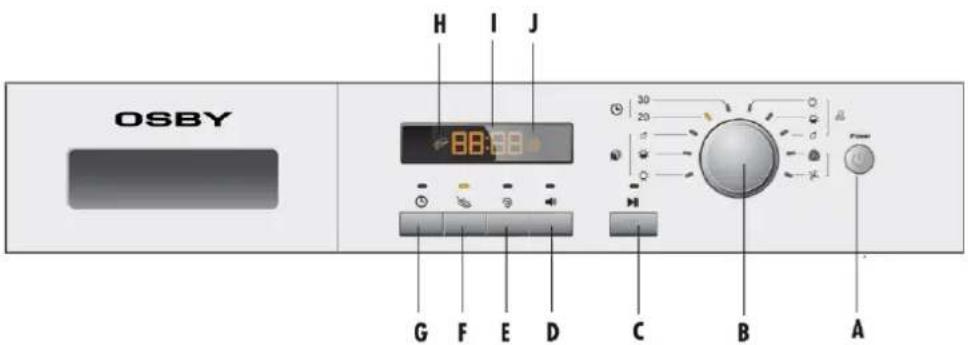

05. KONTROLL PANEL

A. Av/ på
B. Programvred
C. Start/Pause
D. Signalknapp
E. Strykfritt
F. Ömtåligt
G. Födröjning
H. Display för underhåll
1. Display
J. Display för underhåll

Tryck på knappen för att sätta på maskinen. Tryck igen för att stänga av.

Håll försiktigt knappen inne i 2 sek ör att stänga av, knapparna är tryckkänsliga.

B Programvred

Snurra på vredet för önskat val av torkprogram. Denna typ av maskin har 10 programval. Vänligen se "val av pro- gram" för en beskrivning av de olika programmen. När ett program är valt kommer motsvarande indikator lysa.

C Start/pause

Tryck på knappen för att starta ett program. Tryck igen under programmets gång och indikatorn samt displayen börjar blinka och maskinen pausar. Tryck på knappen igen och programmet fortsätter.

D Signal

När torkningscykeln är klar kommer en tillfällig signal att ljuda. Tryck på knappen för att avbryta ljudet.

E Strykfritt

Om detta tillval väljs sker ett tillägg av 60 min efter torkningscykeln. Tvätten kan tas ut när som helst under den här programdelen.

F Ömtåligt

Temperaturen och kraften på torkningen kommer nedsättas, och torktiden öka, för att på bästa sätt ta hand om ömtålig tvätt.

Notera: Fördröjningstiden måste vara längre är programtiden; annars startar tvättmaskinen programmet direkt.

G Fördröjning

Tryck flera gånger innan starten av ett program för att ställa in den önskade sluttiden. Ni kan fördröja den 1-19 timmars intervaller. När man trycker förbi 19 tim. stängs fördröjningstiden av. Efter ni ställt in önskad tid trycker ni på Start/Pause knappen för att börja nedräkningen (indikatorn blinkar).

H Display för underhåll

Rengör behållaren/Töm behållaren.

Viktigt: Efter varje torkningscykel skall behållaren tömmas.

I Display

Displayen visar resterande tork tid, fördröjnings tid och annan relevant information.

Notera: Den återstående tiden när man startar ett program är förinställd standard tid. Under cykeln justeras den återstående tiden beroende av fukt innehållet i tvätten ända tills torkningsresultatet är uppnått och programmet avslutats.

J Display för underhåll

Rengör filtret

Viktigt: Efter varje torkning skall filtret rengöras (se avsnitt "rengöring och vård")

E+F Barnsäkerhet

Genom att hålla in E+F -knapparna i 3 sek efter att ett program har startat aktiveras knapplåset. Displayen visar resterande torktid och låset om vartannat. Enbart strömknappen fungerar. Repetera proceduren för att låsa upp igen.

06. VAL AV PROGRAM

Program Torknings grad Rekommenderad tvätt

	1	→	1 Extra torrt Grov bomull, lakan, överkast
	2	→	2 Klart för användning Bomull, lakan, jackor
	3	→	3 Fuktigt Vanliga bomullsmaterial
	4	→	4 Extra torrt Grövre syntetmaterial
	5	→	5 Klart för användning Vanliga syntetiska material
	6	→	6 Klart för strykning Vanliga syntetiska material
	7	→ 30	7 Timer 30 min Tyngre material som behöver längre torkning
	8	→ 20	8 Timer 20 min Tyngre material som behöver längre torkning
Special	9	→	9 Klart för användning Specialprogram för lätt värmebehandling av ylle
	10	→	10. Uppfräschning/luftning /

*) EN 61121 test program inställning.
**) Specialprogram för lätt varmluftsbehandling av ylle efter att det torkat naturligt, eller använts eller förvarats under lång tid. Ullfibrerna luftas och blir mjuka och fina.
Rekommendation: Ta ur plagget direkt efter torkning.

07. TEKNISK INFORMATION

Teknisk information TT7V

Strömstyrka	220 -240V~/50Hz
Max. spänning (A)	12
Normal tork kapacitet (kg)	7
Torkningsprogram	10
Max ström (W)	2700
Torkningseffekt (W)	2500
Dimensioner	850x620x595
Vikt Net. (kg)	42

08. TORKNINGSMETODER

Koppla torktumlaren till strömmen (220 – 240V \~/50Hz)

Förberedelse

Före användning skall ni torka ur trumman med en fuktig trasa.

Rengör filtret från smuts för att förbättra torkningseffektiviteten.

Innan ni slår på strömmen så undersök så att:

Spänningen stämmer överens med värdet på etiketten

Uttaget klarar den maximala strömbelastningen av maskinen

Uttaget stämmer överens med maskinens kontakt.

Om den inte gör det skall den bytas av auktoriserad servicepersonal.

WARNING: Torktumla inte silke, dun eller andra ömtåliga material för att undvika att skada tvätten.

Förbered Tvätten

Undersök så att tvätten som skall torkas verkligen tål att torktumlas.

Torktumlaren kan endast torka tvätt som blivit centrifugerad. Lägg inte in blöt tvätt i maskinen.

Töm fickor från nycklar, mynt, tändare, tändstickor och hårdare dekorativa saker (ex. broscher) och annat som inte bör torktumlas.

Stäng blixtlås och hakar, se till att knappar sitter ordentligt fast och placera mindre saker som strumpor, skärp, BH etc. i tvättpåsar.

Veckla ut stora tyger såsom lakan, överkast etc.

Fyll torktumlaren

Tvätten skall ha centrifugerats så mycket som möjligt för att spara på elen.

Se till att tvätten som skall torkas verkligen tål att torktumlas.

Denna information hittar ni på plagget.

Jämnfördela tvätten i trumman.

Se till att inte ladda maskinen för mycket.

Slå på strömförsörjningen

Tryck på nyckeln och torktumlaren är påslagen.

Val av program

För bästa torkningsresultat skall ett program väljas som är lämpat till tvättens material. Snurra på programvredet för att välja ett program.

Tilläggsval

Fördröjning

Ömtåligt

Strykfritt

Signal avstängning

Torkning

Tryck på start/pause knappen. Maskinen går på det förinställda programmet. Maskinen stannar automatiskt efter programmets slut. I displayen visas "end/slut". Öppna luckan och ta ur tvätten. Om tvätten inte tas ur kommer "strykfritt" fasen startas direkt. Under strykfritt fasen kommer maskinen snurra i intervaller för att hålla plaggen luftiga.

Stäng av torktumlaren

Tryck på strömknappen och dra ur sladden vid eluttaget.

Pure graphical toolbar icons without any text or symbols

Tips till att spara el

1. Centrifugera tvätten så mycket som möjligt innan ni lägger den i torktumlaren.
2. Undvik att överladda maskinen.
3. Skaka och lufta plaggen innan de läggs i tumlaren.
4. Välj ett passande torkprogram.
   Se till så att tvätten inte torkas längre än nödvändigt.
5. Töm filtret efter varje torkning.
6. Rengör "kondensorn" en gång i månaden.

VÅRD DIAGRAM

Tåligt material Ömtåliga tyger Tvättbara i 95°C Tvättbara i 60°C Tvättbara i 40°C Tvättbara i 30°C Handtvätt Endast Kemtvätt Ylle Blekbart i kallvatten Blekning undanbedes Strykning vid 200°C Strykning vid 150°C Strykning vid 100°C Strykning undanbedes Kemtvätt med alla produkter Kemtvätt med pericloride Kemtvätt med vätska som ej är starkare än kolväte Kemtvätt undanbedes Plantorka Hängtorka Torka på galge Torktumla med normal värme Torktumla med nedsatt värme Torktumling undanbedes

09. RENGÖRING OCH VÅRD

Torka av allt yttre och kontrollpanel med en fuktig trasa. Kom ihåg att aldrig använda organiska kemikalier eller frätande lösningsmedel.

För att försäkra sig om en bra ventilation under torkning skall filtret tömmas efter varje torknings program.

1. Öppna luckan
2. Ta ur filtret från maskinen
3. Öppna filtret
4. Torka av med en fuktig trasa.

Efter rengöring skall filtret sättas tillbaka.

Tömning av vattenbehållaren

Under torktumling kondenseras ångor till vatten och detta fylls i vattenbehållaren. Töm behållaren efter varje torkningsprogram.

1. Håll fast i handtaget och dra ut behållaren. Håll den i jämnläge för att undvika att spilla.
2. Häll ur vattnet och sätt tillbaka behållaren.

Notera: Drick inte vattnet och använd det inte till matberedning.

Efter att torktumlaren använts efterlämnas mjukningsmedel eller calciumpartiklar from vattnet som ett nästa osynligt hölje i trumman.

Kondensorn måste rengöras månadsvis.

Stäng av strömmen och dra ur kontakten före rengöring.

1. Tryck upp haspen och öppna luckan.
2. Skruva båda låsspakarna mot varandra, dra ut handtaget / luftkylaren
3. Rengör noggrant handtaget/luftkylaren, tillåt allt vatten att droppa ur, rengör därefter tätningen.
4. Sätt tillbaka handtaget/luftkylaren, handtaget nederst.

10. KODER I DISPLAYEN

KOD	ORSAK	LÖSNING
F2	Utloppspump		Vänligen kontakta kundtjänst
F3	Värmesensorn (nära filtret) är "öppen krets" eller "kortsluten"		Vänligen kontakta kundtjänst
F4	Temperaturen på tvätten i trumman är oförändrad		Vänligen kontakta kundtjänst
E6	Filtret är fullt		Töm och rengör filtret
F9	Värmesensorn har "öppen krets" eller är "kortsluten"		Vänligen kontakta kundtjänst

Felsökning

PROBLEM	ORSAK	LÖSNING
Torktumlaren fungerar inte	Dålig förbindelse till strömmenStrömavbrottInget torkprogram inställtMaskinen är inte påslagenVattenbehållaren är fullTorktumlarluckan är inte ordentligt stängd	Undersök kopplingen till elförsörjningenUndersök elförsörjningenVälj ett programSe till att maskinen är påslagenTöm behållarenStäng luckan ordentligt
Torktumlaren går inte och dis-playen visar "End/Slut"	Tvätten har uppnått målet med det program som var inställtDet är ingen tvätt i trumman.	Undersök om programmet är rätt för tvättenSe om det ligger tvätt i trumman
Torkningstiden är för lång och resultatet är inte tillfredsställande	Felaktigt val av programFiltret har inte tömts och rengjortsKondensorn är blockeradMaskinen är överfylldTvätten är för blötVentilen är blockerad	Se till att rätt program är valtTöm och rengör filtretRengör kondensornReducera tvättmängden i trummanCentrifugera tvätten ordentligt innanUndersök ventilen och ta bort eventuell blockering
Återstående tid i displayen stannar eller ändras	Den återstående tiden justeras automatiskt och ändras kontinuerligt beroende av följande:Typ av plaggHur fylld trumman ärHur centrifugerade plaggen ärOmgivningstemperaturen	Den automatiska justeringen är normal

11. ELEKTRISKT KOPPLINGSSCHEMA

T1: Termo/värme säkring

NTC1: Temperatur/värme sensor

NTC2: Temperatur/värme sensor

PS: Tömningspump

K1: Brytare för torktumlar luckan

K2: Brytare för vattennivån

H: Fuktighetssensor

M: Motor
