BRUKSANVISNING PT 3840 S Cylinda

Välkommen till familjen av Cylinda kunder.

Vi hoppas att ni får många års nytta av er nya maskin.

Maskinen har många finesser. För att få största möjliga nytta av dess funktioner rekommenderar vi att ni läser bruksanvisningen innan ni använder maskinen. Information om hur man undviker följder för miljön lämnas i bruksanvisningen.

Cylinda

SNABBGUIDE

Titta på textiliernas tvättmärkning.

Sortera tvätten efter hur smutsiga de är, kulör och material.

OBS! Lägg bygelbehå eller liknande i en separat tvättpåse.

På vänster sida av tvättmaskinens panel.

På tvättmedelsförpackningen finns rekommendationer för hur mycket tvättmedel du bör använda. Vid en liten mängd tvätt i maskinen kan du minska doseringen.

Du väljer program genom att vrida på programväljaren, valt program visas i displayfönstret.

Maskinen startar och återstående tid visas i timmar och minuter.

INNEHÅLL

SÄKERHETSANVISNINGAR 4

Barnsäkerhet 4

Installation 5

Överfyllnadsskydd 5

Transport/vinterförvaring 5

Förpackningsmaterial 5

Återvinning 5

Sortering av tvätten 6

Plaggen 6

Tvättmärkning 6

Varmvattensanslutning 6

Kulört bomull 6

Oblekt linne 6

Ylle 6

Regenatfiber och syntetfiber 6

Tvättmedel 6

Fylla på tvätt- och sköljmedel 7

Välj program 8

Stäng luckan och tryck på start 8

Under programmets gång 8

INSTÄLLNINGAR 9

Så här när du inställningarna 9

Så här gör du ett val 9

Så här lagrar du ett val 9

Språk 9

Barnsäker 9

Temperatur 9

SKÖTSEL OCH RENGÖRING 10

Rengöring av tvättmedelsfacket 10

Rengöring av maskinens insida för att undvika problem med lukt 10

Renshål under valkarna 10

Om du har kalkrikt vatten 10

FELSÖKNING 11

Tvättluckan går inte att öppna 11

Maskinen startar inte 11

Efter strömavbrottet 11

Blöt tvätt kvar i maskinen 11

Felmeddelanden 12

TEKNISK INFORMATION 13

Information för testinstitut 13

Tekniska uppgifter 13

INSTALLATION 14

Tvättmaskinens placering 14

Justera fötterna 14

Anslutning till vatten 14

Anslutning till avlopp 15

INNAN DU KONTAKTAR SERVICE 16

Innan du kontaktar service 16

PROGRAMTABELL 17

⚠ SÄKERHETSANVISNINGAR

ALLMÄNT

• Spara bruksanvisningen.
• Maskinen får endast användas till tvätt enligt beskrivning i denna bruksanvisning, inte till kemtvätt.
• Använd endast tvättmedel avsett för maskintvätt.

- Använd inte rengöringsmedel som innehåller lösningsmedel, eftersom det kan leda till att giftiga gaser frigörs, skada på maskinen och risk för brand och explosion.

- Använd inte färgämnen eller blekmedel (medel för missfärgning eller borttagning av färgämnen), eftersom de innehåller svavelhaltiga blandningar som kan orsaka korrosion.

- Om produkter innehållande klorföreningar används för mycket ökar risken för att apparatens komponenter slutar fungera i ett tidigt skede. Detta beror på koncentrationen av klor, exponeringstiden och temperaturen.

- Blekmedel som innehåller klor kan ersättas med syrebaserade blekmedel. I annat fall ska man utföra en neutraliseringscykel genom att köra programmet Cotton (bomull) på den högsta temperaturen. För bästa resultat, använd väteperoxid- eller syrebaserade rengöringsmedel.

- Reparation och underhåll som berör säkerhet eller prestanda, ska utföras av behörig fackman.

- Bryt strömtillförseln till maskinen innan reparation och service.

- Skadad nätkabel får endast bytas av behörig fackman.

- Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga, nedsatt mental förmåga, sinnefrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få anvisningar om hur maskinen ska användas och förstå de risker som kan förekomma.

- Rengöring och underhåll av maskinen ska inte utföras av barn utan tillsyn.

BARNSÄKERHET

• Barn måste övervakas så att de inte leker med maskinen.
• Stäng alltid tvättluckan och sätt genast igång programmet när du fyllt på tvättmedel.
• Låt inte små barn använda eller leka med tvättmaskinen.
• Förvara tvätt- och sköljmedel oåtkomligt för barn.

Aktivera barnsäkerhetsspärr (knapplås)

För att förhindra att barn startar tvättmaskinen kan man aktivera en barnspärr (knapplås), se kapitel Inställningar.

Aktivera barnsäkerhetsspärr (för tvättmedelsfacket)

På sidan av tvättmedelsfacket finns en barnsäkerhetsspärr.

Aktiverad barnsäkerhetsspärr

Inaktiverad barnsäkerhetsspärr

När barnsäkerhetspärren är aktiverad måste man trycka på öppningsknappen för att få ut tvättmedelsfacket.

⚠ SÄKERHETSANVISNINGAR

SV

INSTALLATION

• Utför installation och anslutning enligt den separata installationsanvisningen.
• EI- och vatteninstallation, om sådan krävs, ska göras av behörig fackman.
• Tag bort transportstöden innan du använder maskinen, se separat installationsanvisning.

ÖVERFYLLNADSSKYDD

Om vattennivån i maskinen stiger över det normala startar överfyllnadsskyddet utpumpning och stänger av vattenintaget. Om vattennivån inte sjunkit inom 60 sekunder avbryts programmet.

TRANSPORT/VINTERFÖRVARING

Om maskinen skall transporteras eller förvaras i ouppvärmda lokaler där temperaturen kan gå under nollpunkten, gör följande:

- Stäng av vattnet till tvättmaskinen, lossa tilloppsslangen till inloppsventilen och låt vattnet rinna ut från ventil och slang.

FÖRPACKNINGSMATERIAL

Källsortera enligt din kommuns rekommendationer.

ÅTERVINNING

Den här maskinen är tillverkad och märkt för återvinning. För att förhindra personskador måste maskinen göras obrukbar efter beslut att skrota maskinen. Kontakta din kommun för information om var och hur din maskin ska återvinnas på rätt sätt.

Här följer några råd du kan ha nytta av innan du börjar tvätta.

SORTERING AV TVÄTTEN

Sortera plaggen efter:

• hur smutsiga de är
• kulör
• material

PLAGGEN

1 Dra igen blixtlås och stäng kardborreband så att de inte repar upp textilierna. 2 Nya kulörta plagg kan innehålla överskottsfärg och bör därför tvättas separat de första gångerna. 3 Vänd ut och in på känsliga plagg. Då minskar risken för noppbildning och färgveck. 4 Töm fickor och låt dem gärna tvättas ut- och invända.

Titta på textiliernas tvättmärkning. Tabellen ger tips om lämpligt tvättprogram för olika material och tvättmängder. Moderna tvättmaskiner och tvättmedel, t ex kompaktmedel gör att du oftast kan tvätta i lägre tvättemperaturer. Pröva dig gärna fram till bästa resultat.

VARMVATTENSANSLUTNING

(beroende på modell)

Varmvattenförsörjningen har en positiv effekt på fettfläckar och vissa pigmentfläckar, t.ex. olja, sot och kaffe. Men observera att svåra proteinfläckar med albumininnehåll (blod, mjölk, kött och fisk) först måste blötläggas i kallvatten eftersom de är svåra att lösa upp i temperaturer över 40 °C. För bästa tvättresultat rekommenderar vi alternativet Super-tvätt och blötläggning i kallt vatten av plagg med fläckar innan de tvättas i maskin.

KULÖRT BOMULL

Kulörta bomullsplagg som är märkta med tvättanvisningen 60 °C ska första gången tvättas i 60 °C för att eventuell överskottsfärg ska försvinna. Följer du inte detta tvättråd riskerar du att plagget fäller. Använd tvättmedel utan blekmedel för att bevara textiliernas färg.

OBLEKT LINNE

Textilier av oblekt linne ska tvättas i 60 °C, med tvättmedel utan blekmedel eller optiskt vitmedel. Kraftigt nedsmutsat linne kan då och då tvättas i högre temperaturer, men inte för ofta eftersom värmen kan förstöra linnets glans och styrka.

YLLE

Dessa textilier är antingen märkta med maskintvätt eller handtvätt. Programmet Ylle/handtvätt är minst lika skonsamt som att tvätta för hand.

REGENATFIBER OCH SYNTETFIBER

Material av regenatfiber som exempelvis viskos, och vissa syntetfiber är känsliga och kräver plats för att inte bli skrynkliga. Fyll bara trumman till hälften när du tvättar och välj ett centrifugeringsvarvtal på 800 varv/min eller lägre.

OBS!

Viskos och acetat är sköra i vått tillstånd.

TVÄTTMEDEL

Miljömärkta tvättmedel är skonsammare för miljön. Överdosering av tvättmedel ger inte bättre tvättresultat och medför en extra belastning för miljön. Prova att använda en mindre mängd tvättmedel och öka bara om du blir missnöjd med tvättresultatet.

OBS!

Av miljöskäl vill vi avråda från användning av starka kemikalier.

Vid användande av medel för blekning eller fläckborttagning finns risk för rost (korrosion) och missfärgning av maskinen.

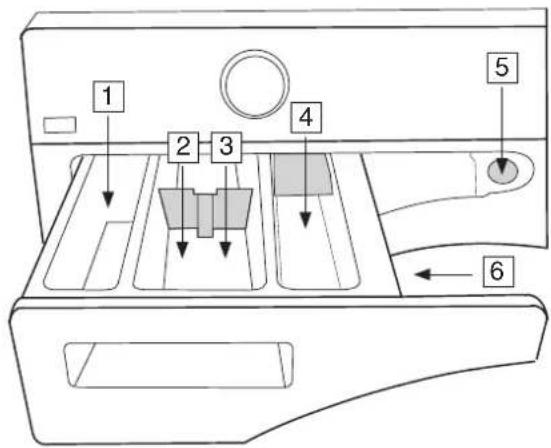

FYLLA PÅ TVÄTT- OCH SKÖLJMEDEL

1. Förtvätt
2. Huvudtvätt med flytande tvättmedel Använd skiljeväggen (A).
3. Huvudtvätt med pulvertvättmedel Använd inte skiljeväggen.
4. Sköljmedel
5. Öppningsknapp
6. Barnsäkerhetsspärr

Tvättmedelsdoseringen är bland annat beroende av vattnets hårdhetsgrad, se informationen på tvättmedelsförpackningen. Kontakta vattenverket i din kommun för att ta reda på vilken hårdhet vattnet har.

På tvättmedelsförpackningen finns rekommendationer för hur mycket tvättmedel du bör använda. Maskinen rymmer 8 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen något. Följ fabrikanternas rekommendationer för vilken typ av tvättmedel som är lämplig vid olika temperaturer.

Följ fabrikanternas rekommendationer för vilken typ av tvättmedel som är lämplig vid olika temperaturer.

Pulvertvättmedel

Häll pulvret i facket för huvudtvätt och eventuellt förtvätt. Använd inte skiljeväggen i huvudtvättfacket.

Flytande tvättmedel

Vid användning av flytande tvättmedel, observera rekommendationerna från tvättmedelstillverkaren. Vi rekommenderar att du använder en tvättboll med tjockflytande tvättmedel. I huvudtvättmedelsfacket, använd sektionsväggen (A). Tillsätt tvättmedlet i tvättmedelsdispenserns främre fack.

Tvättboll eller doseringspåse

Om du använder tvättboll eller doseringspåse, lägg den direkt i trumman och välj ett program utan förtvätt.

OBS!

Överdosering av tvättmedel ger inte bättre tvättresultat och medför en extra belastning för miljön.

Prova att använda mindre tvättmedel och öka bara om du blir missnöjd med tvättresultatet.

Sköljmedel

Häll sköljmedlet i facket med 🔒 symbolen. Följ rekommendationerna på sköljmedelsförpackningen.

OBS!

Dosera inte över behållarens maxnivå. Sköljmedlet rinner då in för tidigt vilket försämrar tvätteffekten.

I displayen visas programnamn, vattentemperatur och centrifugeringsvarvtal.

Tvättmaskinen har ett antal förvalda program vid leverans från fabrik. Det är möjligt att byta ut de förvalda programmen.

Kontakta service för information om vilka program som finns och för att byta ut de förvalda programmen.

Standard bomull 60 °C

Program för normalt till grovt nedsmutsad tvätt, både vit och kulör. Du kan fritt välja temperatur, följ dock tvättrådet i plagget. 60 °C är en bra temperatur för grovt nedsmutsad bomull, samt för plagg som bärs närmast kroppen. Välj 40 °C om tvätten är mindre smutsig. Centrifugeringshastighet väljs fritt. Maskinen anpassar gångtid och vattenförbrukning efter lastens storlek.

Vittvätt 90 °C

Program för normalt till grovt nedsmutsad tvätt. Följ tvättrådet i plaggen. 90 °C är en bra temperatur för vit och ljust kulör bomull, exempelvis sänglinne.

Vit/kulörtvätt, 40 °C

Program för normalt nedsmutsad tvätt, både vit och kulör. Följ tvättrådet i plaggen. 60 °C är en bra temperatur för plagg som bärs närmast kroppen.

Vit/kulörtvätt, 40 °C

Program för normalt nedsmutsad tvätt, både vit och kulör. Följ tvättrådet i plaggen.

Kvicktvätt, 60 °C

Snabbt program för tvätt som bara behöver fräschas upp. Följ tvättrådet i plaggen. Plagg som bärs närmast kroppen bör tvättas i 60 °C.

Kvicktvätt, 40 °C

Snabbt program för tvätt som bara behöver fräschas upp. Följ tvättråden i plaggen.

Syntettvätt, 40 °C

Program för syntet, känsliga blandmaterial och strykfri bomull. Passar bra till skjortor och blusar. Följ tvättrådet i plaggen. Många syntetiska material blir rena i 40 °C.

Ylle/handtvätt

Skonsamt tvättprogram för ylle, silke och plagg som kräver handtvätt. Programmet har kort centrifugering.

Sköljprogram

Programmet gör en sköljning i kallt vatten + centrifugering. Passar bra till tvätt som bara ska blötas upp.

STÄNG LUCKAN OCH TRYCK PÅ START

OBS!

När du startar ett program börjar tvättmaskinen efter några sekunder fylla på vatten både från den kalla och den varma vattenanslutningen. Om tvättmaskinen av någon anledning inte får tillgång till varmvatten väntar den i en minut och fyller sedan bara på kallvatten. Tvättcylindern börjar inte rotera förrän vattnet börjar fyllas på.

Varmvatteninloppet är endast öppet för tvättprogram med vattentemperatur på 40 °C eller högre.

UNDER PROGRAMMETS GÅNG

Återstående tid

I displayen visas "Program startat".

Om du vill avbryta eller byta program

Du kan avbryta ett program genom att trycka på knappen Stop i tre sekunder. "Stop" visas i displayen. För att starta maskinen igen, välj nytt program, fyll eventuellt på nytt tvättmedel och tryck på knappen Start.

OBS!

Öppna inte tvättmedelsfacket när tvättmaskinen är igång.

INSTÄLLNINGAR

SV

SÅ HÄR NÄR DU INSTÄLLNINGARNA

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck och håll in Stop och tryck sedan på huvudströmbrytaren. Tryck därefter på Stop 5 gånger inom 10 sekunder.
3. Välj den inställning du vill ändra på genom att vrid på programväljaren.
4. Tryck en gång på Stop.

SÅ HÄR GÖR DU ETT VAL

Vrid på programväljaren tills önskat val visas i displayen.

SÅ HÄR LAGRAR DU ETT VAL

1. Tryck på Stop för att lagra valet och återgå till inställningsmenyn.
2. Tryck på Start för att gå till programmenyn.

Alternativ

Tryck på Start för att lagra valet och återgå direkt till programmenyn om du inte vill göra fler inställningar.

SPRÅK

Välj mellan: US English, AU English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands, EU English.

BARNSÄKER

För att förhindra att barn startar maskinen kan man aktivera en barnspärr. Välj "Barnsäker På" eller "Barnsäker Av". Avbryt spärren tillfälligt under tre minuter genom att samtidigt trycka på knappen för Start och Stop.

TEMPERATUR

Välj mellan: °C eller °F.

VATTENINTAG

(beroende på modell)

Genom att ansluta både till varmvatten och kallvatten sparar du tvättid och minskar tvättmaskinens förbrukning av elenergi. Vid leverans är maskinen inställd för att anslutas till varmvatten och kallvatten. Välj kallt vatten om du vill ställa om maskinen till enbart intag av kallvatten.

• Vrid på programväljaren och välj mellan: Kallt eller Varmt.
• Tryck på Stop-knappen en gång för att spara inställningen.

SKÖTSEL OCH RENGÖRING

RENGÖRING AV TVÄTTMEDELSFACKET

Dra ut tvättmedelsfacket med hjälp av öppningsknappen.

Spola och borsta rent tvättmedelsfacket. Locket i sköljmedelsfacket är löstagbart.

Diska inte tvättmedelsfacket i diskmaskin!

RENGÖRING AV MASKINENS UTSIDA

Rengör utsidan och programpanelen med milt rengöringsmedel. Använd inga lösningsmedel, de kan skada maskinen.

OBS!

Duscha inte maskinen med vattenstråle!

RENGÖRING AV MASKINENS INSIDA FÖR ATT UNDVIKA PROBLEM MED LUKT

Kör ett program på 90 °C eller 95 °C (beroende på modell) med en liten mängd tvättmedel en gång i månaden för att undvika problem med lukt. Det är inte nödvändigt att fylla maskinen med tvätt.

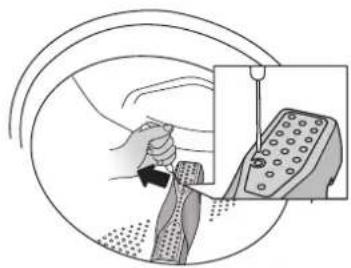

RENSHÅL UNDER VALKARNA

Om du misstänker att föremål, till exempel spik eller gem, har fallit genom tvättrumman bör du kontrollera utrymmet under valkarna. Dessa föremål kan rosta och orsaka fläckar på kläderna. Spik och andra vassa föremål kan orsaka hål på textilierna.

Gör så här:

1. Stoppa ned en skruvmejsel eller liknande i valkens hål som bilden visar och bänd försiktigt åt vänster.

1. Ta tag i valken och dra den mot dig med andra handen.

1. Lyft upp valken.
2. Ta bort eventuella föremål.
3. Placera valken i fästhålen med F-märkningen mot dig. Se till att alla valkfästen sitter i sina hål i trumman. Tryck den inåt tills det tar emot.

Om du bor i ett område med hårt vatten (kalkrikt) kan tvättrumman få en gråvit beläggning. För att ta bort beläggningen doserar du cirka 20 gram citronsyra i tvättrumman och kör ett valfritt 90 °C program. Upprepa vid behov.

FELSÖKNING

TVÄTTLUCKAN GÅR INTE ATT ÖPPNA

• Kontrollera att huvudströmbrytaren är påslagen.
• Är elströmmen bruten? Kontrollera husets säkringar (proppar).

Om temperaturen i trumman överskrider 60 °C förblir luckans lås aktiverat. Luckan kan öppnas när som helst med den medföljande nyckeln.

! VARNING!

Manuell lucköppning får bara utföras om elströmmen är frånslagen och maskinen är tömd på vatten.

1. Töm först tvättmaskinen på vatten. Tryck in knappen Stop i tre sekunder så pumpas vattnet ur.
2. Se till att huvudströmbrytaren är frånslagen och stickproppen är utdragen ur vägguttaget.
3. Ta nyckeln (C) för nödöppning av luckan (se bilden i Avsnittet använda din tvättmaskin) och sätt in den i spåret på höger sida av tvättmaskinens lucklås. Nyckeln sitter på tvättmedelsdispenserns bakre vägg. Ta bort tvättmedelsdispensern från tvättmaskinen och ta ut nyckeln för öppning av luckan.
4. Tryck verktyget nedåt så öppnas tvättluckan.

Efter användning, förvara nyckeln för nödöppning av luckan (C) i det avsedda facket (B) (se bilden i avsnittet Avsnittet använda din tvättmaskin).

MASKINEN STARTAR INTE

• Är tvättluckan ordentligt stängd? Tryck till den noga. Tryck sedan på knappen Start.
• Är strömmen bruten? Kontrollera säkringar och jordfelsbrytare i huset.

EFTER STRÖMAVBROTTET

Tryck på huvudströmbrytaren för att återuppta pågående program.

BLÖT TVÄTT KVAR I MASKINEN

En liten last kan under vissa omständigheter ge Obalans (se "Obalans"). Omfördela lasten och starta centrifugeringsprogrammet eller lägg i mer last och starta om tvättprogrammet.

FELSÖKNING

FELMEDDELANDEN

Om ett fel uppstått under programmets gång visas ett meddelande i displayen. För att komma ur felmeddelandet efter åtgård, stäng av och starta maskinen igen. De felmeddelanden som kan visas i displayen är:

Stäng luckan

Stäng tvättluckan och tryck på Start för att starta program.

Överfyllnad

1. Stäng av vattenkranen.
2. Se under "Uttömningsfel".

Uttömningsfel

- Tryck på knappen Stop för att tömma maskinen på vatten innan tvättluckan öppnas. Om felet kvarstår, ring service.

Vattenintagsfel

Kontrollera:

• att kranen på vattenledningen är öppen.
• att silen i maskinens vattenintag inte är tilltäppt.

Åtgärda:

1. Stäng vattenkranen.
2. Skruva loss slangen.
3. Rensa silen i inloppsventilen på maskinen.
4. Skruva tillbaka slangen.
5. Öppna vattenkranen.
6. Kör programmet igen för att kontrollera om felet är avhjälpt.
7. Om felet kvarstår, ring service.

Motorfel

Ring service!

Obalans

Centrifugeringen avbryts om obalansen är för stor. Tvättmaskinen startar om centrifugeringen och förhoppningsvis har tvätten placerat sig bättre i cylindern. Detta förfarande kan upprepas upp till 10 gånger. Om maskinen ändå inte lyckats hitta en bra balans går programmet vidare till nästa steg.

Felmeddelandet kräver inte någon åtgärd.

TEKNISK INFORMATION

SV

INFORMATION FÖR TESTINSTITUT

Energimärkning

Teststandard Europa: EN 60456

Tvättprogram: Standard bomull, 1400 varv/minut, 8 kg bomull

Anslutning: Kallvatten 15 °C

Testmetod ljudmätning: IEC-60704-2-4

TEKNISKA UPPGIFTER

Höjd: 850 mm

Bredd: 595 mm

Djup: 700 mm

Vikt: 82 kg

Cylindervolym: 80 l

Max. tvättkapacitet: 8 kg

Centrifugeringsvarvtal (varv/minut): 400-1400

Ljudtrycksnivå: Ljudtrycksnivån är under 70 dB(A)

Anslutningseffekt: Se typskylt

Elementeffekt: Se typskylt

Vattentryck: 0,1-1 MPa

1-10 kp/cm²

10-100 N/cm²

Maximal tillåten inloppsvattentemperatur: 90 °C

Material i tvättrumma och vätskebehållare: Rostfritt stål

Material i ytterhölje: Pulverlackerad och varmgalvaniserad stålplåt eller rostfritt stål

Vattenanslutning: 1,5 m pexrör

Avlopp: 1,7 m polypropenslang

INSTALLATION

TVÄTTMASKINENS PLACERING

Tvättmaskinen kan placeras inbyggd eller fristående. Placera maskinen på ett fast underlag med stickproppen lätt åtkomlig.

A. Inbyggnad

Tvättmaskinen kan byggas in under en bänkskiva med arbetshöjden 850 - 900 mm. Lämna en 5 cm spalt runt om hela maskinen, även mellan topplockets bakkant och väggen bakom.

B. Fristående

Tvättmaskinen kan placeras bredvid eller under torktumlaren.

JUSTERA FÖTTERNA

Minimera buller från maskinen genom att justera maskinens fötter så att den står stadigt och vågrätt på golvet. Dra åt låsmuttrarna.

ANSLUTNING TILL VATTEN

Vattenanslutningen ska utföras av en person som har den kompetens som krävs. Maskinen ansluts med den tilloppsslang som medföljer. Vattentrycket ska vara 0,1–1 MPa (ca 1–10 kp/cm²; 10–100 N/cm²). Det ska finnas avstängningskran på vattenledningen. Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Smuts kan annars täppa till silen i maskinens vattenintag och därigenom stoppa vattentillförseln.

Använd endast tilloppsslang som levereras med maskinen. Återanvänd inte gamla eller andra lösa tilloppsslangar.

Vattenintag

Vid leverans är maskinen inställd för att anslutas till kallt och varmt vatten. Det är möjligt att ställa om maskinen till enbart intag av kallvatten. Se kapitel "Inställningar".

Varmvattenanslutning

(beroende på modell)

När du startar ett program börjar tvättmaskinen efter några sekunder fylla på vatten både från den kalla och den varma vattenanslutningen. Om tvättmaskinen av någon anledning inte får tillgång till varmvatten väntar den i en minut och fyller sedan bara på kallvatten. Tvättcylindern börjar inte rotera förrän vattnet börjar fyllas på.

Om produkten inte kopplas till varmvatten, så skall funktionen de-aktiveras i användarmenyn (se kapitlet "inställningar").

INSTALLATION

ANSLUTNING TILL AVLOPP

Maskinen levereras med kopplad avloppsslang som ska fästas till ett avlopp. Se några exempel nedan. Höjden ska vara 600–900 mm över golvet. Den lägre placeringen (600 mm) är alltid att föredra. Se till att avloppsslangen inte veckar sig.

Maskinen kan även anslutas med en nippel till avloppet. Höjden på slangen ska även här vara 600–900 mm från golvet. Hålets innerdiameter måste vara minst 18 mm.

• Kapa nippeln
• Grada hålet

Se illustration.

Om maskinen vid leverans från fabrik är försedd med stickkontakt kan den anslutas till jordat vägguttag. I annat fall ska en fast anslutning med allpolig brytning utföras av behörig fackman.

Koppling vid leverans

Maskinen levereras 3-fas, 400 V, 50 Hz, värmeeffekt 4400 W och säkras 10 A. Om jordfelsbrytare finns ska denna vara av typ A.

OBS!

Vid reparation och underhåll ska originalreservdelar användas.

INNAN DU KONTAKTAR SERVICE

INNAN DU KONTAKTAR SERVICE

Innan du kontaktar service bör du ta reda på modellbeteckning (1), typbeteckning (2) och serienummer (3).

Modellbeteckningen står på panelen. Typbeteckning och serienummer står på typskylten på tvättluckans insida.

OBS!

Vid Reparation och underhåll ska originalreservdelar användas.

Kontaktadress

Cylinda Service

0771-25 25 00

Du betalar endast lokal telefontaxa

www.cylinda.se

Program	Förtvätt	Temp. °C	Antal Sköljningar	Vartal v/min	Max last (kg)	Vattenförbrukn. (ca liter)			Energiförbrukn.(ca kWh)	Programtid(ca tim och min)
						Varmt 1)	Kallt 2)	Sum 1)+2)
Standard bomull		60	3	1400	8	24	56	80	1,10	3:00
Standard bomull		40	3	1400	8	24	56	80	0,60	2:50
Grovtvätt	X	90	3	1400	8	10	85	95	2,40	1:40
Grovtvätt	X	60	3	1400	8	10	75	85	1,60	1:25
Vittvätt		90	3	1400	8	22	38	60	1,10	1:10
Vit/kulörtvätt		60	3	1400	8	22	28	50	0,70	1:00
Vit/kulörtvätt (HBV - CW/15°C)		60	3	1400	8		50	50	1,00	1:00
Vit/kulörtvätt (HBV - CW/15°C)		60	3	1400	4		39	39	0,82	1:00
Vit/kulörtvätt		40	3	1400	8	22	31	53	0,40	0:55
Kvicktvätt		60	3	800	4	15	25	40	0,35	0:30
Kvicktvätt		40	3	800	4	10	25	35	0,40	0:30
Syntettvätt		40	3	600	4	10	30	40	0,30	0:25
Ylle/handtvätt		30	3	600	3		60	60	0,18	0:30
Sköljprogram			1	1400	4		15	15	0,05	0:15
MOP tvätt	X	90	2	1400	8	10	70	80	2,30	1:30
MOP tvätt	X	60	2	1400	8	10	65	75	1,30	1:10
Mikrofiber tvätt		60	3	1400	8	24	46	70	1,00	0:50
Mikrofiber tvätt		40	3	1400	8	24	44	68	0,50	0:50
Desinfektion	X	90	2	1400	8	10	90	100	2,70	1:40
Desinfektion	X	60	3	1400	8	10	80	90	1,70	1:30
Desinfektion	X	40	3	1400	8	10	80	90	0,90	1:20
Allergi bomull		90	6	1200	8	26	79	105	1,80	2:50
Allergi bomull		60	6	1200	8	26	69	95	1,00	2:35
Allergi bomull		40	6	1200	8	26	69	95	0,45	2:25
Allergi syntet		60	6	1400	4	15	60	75	0,55	2:10
Allergi syntet		40	6	1200	4	15	60	75	0,21	2:00
Maskinrengöring		90	3	1400	/	30	100	130	1,40	1:40
Program A
Program B
Program C

1) Anslutning till varmvatten ca 55 °C. 2) Anslutning till kallvatten ca 15 °C.

I tabellen ovan redovisas några exempel på förbrukning av energi, vatten och tid för några olika programinställningar. Förbrukningsvärdena kan variera beroende på vattentryck, vattnets hårdhetsgrad, temperatur på inkommande vatten, rumstemperatur, mängd och typ av tvättgods, variationer i elnätet samt valda tilläggsfunktioner.

PROGRAMTABELL

Justering av den visade tvättiden

Med avancerad teknik kan apparaten känna av mängden tvätt och tillsätta den nödvändiga mängden vatten under tvättproceduren. Beroende på tvättmängden kan tvättiden bli längre eller kortare, och tiden som visas justeras därefter.

Tvättiden som visas kan dessutom ändras på grund av skillnader i inloppsvattentemperatur. Vid låga inloppsvattentemperaturer kan tvättiden bli längre; vid högre temperaturer kan den bli kortare.

Ojämnt fördelad tvätt eller klumpar med tvätt i tvättmaskinstrumman kan orsaka problem, t.ex. vibrationer och buller. Apparaten kan känna av sådana klumpar och försöker att omfördela tvätten. Mindre mängder tvätt (t.ex. en handduk, en sweater, en backappa) eller kläder som har tillverkats av material med speciella geometriska egenskaper är praktiskt taget omöjliga att fördela jämnt i trumman (tofflor, stora föremål etc.). Det resulterar i att maskinen försöker omfördela tvätten, vilket i sin tur leder till längre programtid.

EGNA NOTERINGAR

SV

Elektroskandia

Norrvikenleden 97

191 83 Sollentuna

Rätten till ändringar förbehålles.

• Problembeskrivning / Problem description - Namn och adress / Name and address • Ditt telefonnummer / Phone number
