BRUKSANVISNING LED50UAT SALORA

50" LED-TV och digital MPEG4 DVB-T2/C tuner LED50UAT

Läs hela manualen till TVn innan den används och spara manualen för att läsa igen senare.

INNEHÅLL

Säkerhetsföreskrifter

Varning 1

Säkerhetsföreskrifter 2.

Strömkälla 3

Installation 4

Användning och underhåll 5

Användar information

Delarnas namn / Tillbehör 6

Bakpanelens delar 7

Fjärrkontroll 8-9

Grundfunktioner

Grundfunktioner 10

OSD-MENY

1. Kanalinmatningsmeny 11-12
2. Bildmeny 13
3. Ljudmeny 14
4. Tidmeny 15
5. Låsmeny 16-17

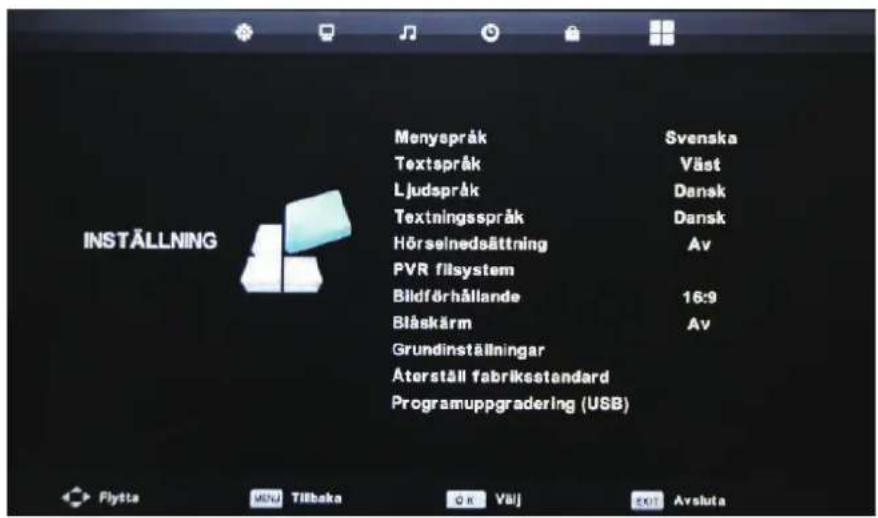

6. SETUP-menyn 18

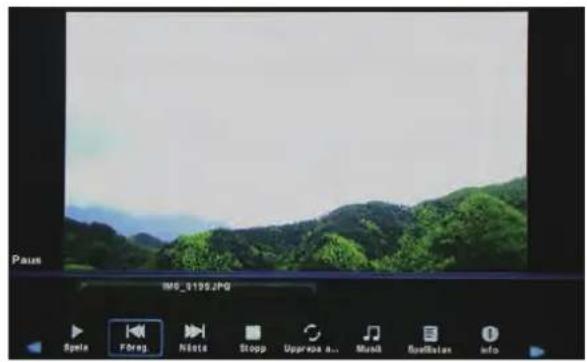

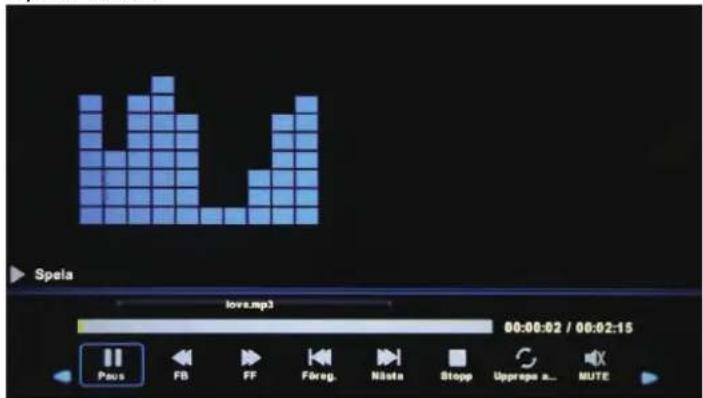

Använda multimedia

Använda multimedia 19-21

Tagning

Tagning 22-23

EPG-menyn 24

Underhåll och Service

Felsökning 25

Specifikationer 26

Varning

WARNING

RISK FÖR ELCHOCK ÖPPNA EJ

WARNING: FÖR ATT FÖRHINDRA RISK AV ELCHOCK, ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET FINNS INGA DELAR INUTI TV:N SOM ANVÄNDAREN SJÄLV KAN LAGA. ÖVERLÄT ALL SERVICE TILL KVALIFICERAD SERVICETEKNIKER.

WARNING

FÖR ATT FÖRHINDRA SKADA, ELD ELLER ELCHOCK - UTSÄTT ALDRIG TV:N FÖR REGN ELLER FUKT.

Symbolen med blixten i triangeln ska göra användaren uppmärksam på att TV:n innehåller högspänning, som kan vara tillräcklig för att ge en kraftig stöt vid kontakt.

Symbolen med utropstecknet i triangeln ska göra användaren uppmärksam på att det finns viktiga instruktioner i manualen som medföljer med TV:n.

Korrekt bortskaffande av produkten

Produkten är konstruerad och producerad med material och komponenter av hög kvalitet som kan återvinnas och återanvändas. Elektroniska produkter kan vara skadliga för miljön och måste därför slängas separat från hushållsavfall för minsta möjliga miljöpåverkan. Batterier lämnas i särskild behållare och får inte kastas bland hushållsavfall. EU har separata system för elektriskt och elektroniskt avfall. Kontakta din återförsäljare eller lokala myndigheter om du behöver mer information.

CE

Detta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven.

Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs.

Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter (Europaparlamentets och rådets direktiv 2011/65/EU).

Säkerhetsföreskrifter

Följande varningar är indelade i kategorierna "Varningar" och "Akta".

Varning: Följs inte detta kan det leda till allvarlig personskada eller dödsfall.

Akta: Följs inte detta kan det leda till personskada eller trasig TV.

Meningen med dessa varningar är att vara säker på att användaren hanterar TV:n på ett säkert och bra sätt.

Var noga med att läsa igenom manualen och följ instruktionerna.

1. Läs igenom manualen.
2. Spara manualen.
3. Följ alla varningar och instruktioner.
4. Apparaten är endast avsedd för hushållsbruk.
5. Använd aldrig TV:n nära vatten.
6. Rengör endast med en ren duk.
7. Blockera inga ventilationsöppningar. Placera TV:n i enlighet med tillverkarens rekommendationer.
8. Placera inte TV:n nära värmekällor som element, ugnar eller andra produkter (exempelvis förstärkare) som alstrar värme.
9. Utför inget som strider mot TV:ns användning eller kontakter. Kontakten är utformad på ett speciellt vis och kan endast kopplas in i väggkontakten på ett sätt. När det blir motständ vid inkoppling eller den inte passar måste en kvalificerad elektriker kontaktas.
10. Skydda strömsladden från att trampas på eller klämmas. Var speciellt noga vid kontakterna.
11. Använd endast tillbehör som är rekommenderade av tillverkaren.
12. Koppla ur TV:n under åskoväder eller när den inte kommer att användas under lång tid.
13. ÖTverhåhall skadats till kvalificerad servicepersonal. Service måste utföras när om strömsladden eller kontakten har skadats eller om föremål har fallit på TV:n.
14. Apparaten får inte utsättas för någon vätska, och inga föremål fyllda med vätska, så som vaser, får placeras ovanpå TV:n.
15. Använd endast vagn, bord eller stativ som är rekommenderade av tillverkaren, eller säljs tillsammans med TV:n. När TV:n flyttas på en vagn, var försiktig och gör inga hastiga rörelser.

Strömkälla

Varning

Rör aldrig vid ström- kontakten med våta händer. Det kan leda till elchock.

Använd aldrig en trasig strömkabel eller elkontakt. Det kan leda till brand eller elchock.

Anslut aldrig flera produkter till samma uttag. Det kan leda till att uttaget överbelastas och fattar eld.

Koppla in elkontakten ordentligt i väggen. En lös eller felaktigt inkopplad elkontakt kan fatta eld.

Kläm inte fast ström- kabeln eller placera tunga föremål på kabeln. Det kan leda till brand eller elchock.

Koppla alltid ur TV:n från väggkontakten innan rengöring. Görs det inte kan det leda till brand eller elchock.

När du kopplar ur strömkabeln från väggkontakten, ta alltid tag i kontakten. Drar du i strömkabeln kan det skada ledningen och leda till brand.

Placera aldrig behållare med vätskor så som blomvaser, läskburkar eller medicinflaskor ovanpå TV:n. Om vätska kommer in i TV:ns delar kan det leda till kortslutning, eld eller elchock.

Placera aldrig TV:n på en plats där den kan utsättas för regn, hög luftfuktighet eller fett. Det kan leda till eld, elchock eller skada på TV:n.

Förvara eller använd aldrig brandfarliga produkter nära TV:n. Det kan leda till eld eller explosion.

Placera aldrig TV:n på en ostabil yta; som en dålig möbel eller lutande bord, eller på en möbel vars yta är mindre än TV:ns. Om ett barn klättrar på TV:n kan den falla ner på barnet och leda till allvarlig personskada på barnet eller skada TV:ns delar. Placera alltid TV:n på en stabil yta.

Placera aldrig levande ljus, brinnande rökelser eller cigarettet på TV:n. Placera inte TV:n nära värmekällor som en eldstad eller element. Det kan starta en eld.

Placera inte TV:n i dåligt ventilerade utrymmen, som en bokhylla. Det kan starta en eld.

Lägg inte strömsladden nära andra varma produkter som förstärkare, element eller strykjärn. Den kraftiga värmen kan smälta ledningen och exponera elledningen vilket leder till eld eller elchock.

Anslut antennen på avständ från högspänningsledningar och se till att de är riktigt anslutna. Om antennen vidrör en elledning, kan det leda till eld, elchock, allvarlig personskada eller dödsfall.

Placera TV:n på ett bra avständ från väggen för att säkra god ventilation. Om temperaturen inne i TV:n stiger, kan det leda till eld.

Täck inte över TV:n med en handduk, bordsduk eller annat material. Om temperaturen inne i TV:n stiger kan det leda till eld.

Var noga med att placera TV:n på en jämn yta.

Från en utomhusantenn kan det läcka in vatten via ledningen, och komma i kontakt med kontakten till TV:n. Om regnvatten kommer in i TV:n, kan det leda till eld eller elchock.

Användning och underhåll

Varning

Koppla ur TV:n från vägg- kontakten under åskoväder. Görs det inte kan det leda till eld eller elchock.

För inte in några metallföremål som skruvmejsel, gem eller stålvajer in i öppningarna eller A/V-öppningarna. Det kan leda till eld eller elchock.

Låt aldrig barn klättra eller hänga på TV:n. TV:n kan falla över på barnet och leda till allvarlig personskada.

Plocka aldrig isär eller förändra TV:ns delar. Försök aldrig själv göra service på TV:n. Det kan leda till eld eller elchock. Om TV:n behöver lagas, lämna den till kvalificerad servicetekniker.

När TV:n inte kommer att användas under en längre tidsperiod, koppla ur TV:n från väggkontakten. Damm kan samlas inne i TV:n och värmen kan tända eld, som kan leda till brand.

När du ska flytta TV:n, se till att koppla ur den från väggkontakten. Flyttar du TV:n med strömsladden inkopplad, kan det leda till eld eller brand.

Om du känner av stark lukt eller rök från TV:n, koppla genast ur den från väggkontakten och kontakta service. Görs det inte kan det leda till eld eller elchock.

A/S

⚠ WARNING

När du tar ur batterierna från fjärrkontrollen, se till att barn inte råkar svälja dem. Behåll batterierna borta från småbarn. Om ett barn sväljer batterierna, tillkalla omedelbart läkarhjälp.

Var alltid flera personer för att lyfta TV:n när den ska flyttas. Om TV:n tappas, kan det skada dess inre delar.

Torka av all fukt, smuts eller damm från elkontakterna med en ren duk. Görs det inte ordentligt kan det leda till eld eller elchock.

Det rekommenderas att rengöra TV:ns inre delar åtminstone en gång per år. Kontakta återförsäljaren eller servicetekniker för mer information. Fortsätter du använda TV:n utan att rengöra den kan allt damm leda till eld eller elchock.

Stäng alltid av TV:n och koppla ur strömsladden när du ska rengöra TV:n. Använd en mjuk duk för att rengöra TV:n. Rengör aldrig med starka kemikalier eller rengöringsmedel. Använd heller aldrig en fuktig duk.

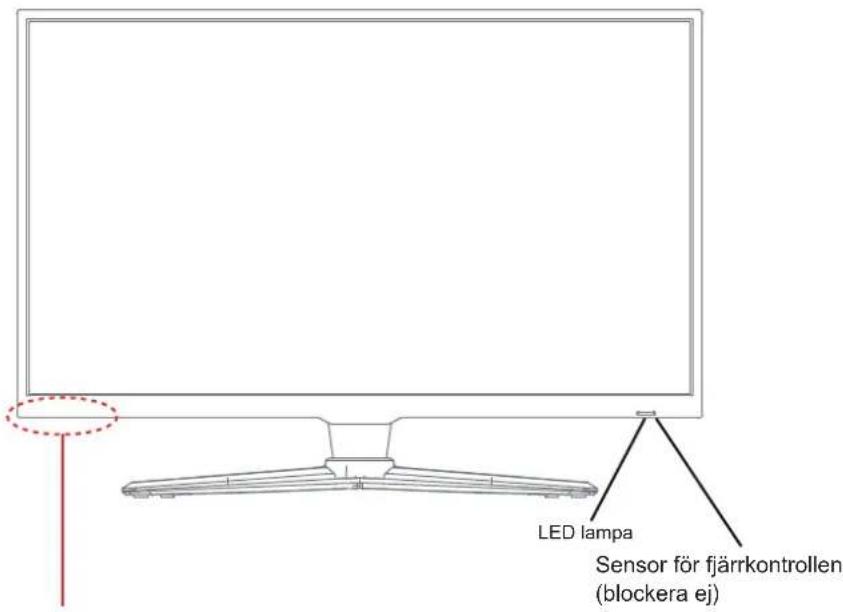

Delarnas namn

Framsida

LED lampa Sensor för fjärrkontrollen (blockera ej)

POWER

VOL-

VOL+

CH-

CH+

MENU

SOURCE

SOURCE:

Tryck på den här knappen för att öppna menyn för signalkälla.

MENU:

Tryck på den här knappen för att öppna skärmmenyn. Tryck en gång till för attstäng a menyn.

CH+/-:

Tryck på den här knappen för att växla kanal.

VOL+/-:

Tryck på den här knappen för att ställa in ljudet.

POWER:

Slå på/stänga av TV:n

1. IR-mottagare: Tar emot IR-signaler från fjärrkontrollen.

Indikatordiodförpå/standby: Tryckpå POWER förattsättapå/stängaav.

Indikatordiodtänd(röd)

Standbyläge

Fjärrkontrollens signalkan tasemot från upp till åtta meter från rakt framför kommunikationsfönstret och en vinkel på 30 grader vänster och höger och 20 grader över och under kommunikationsfönstret

Tillbehör

- Komponenterna kan se annorlunda ut jämfört med bilden

Brukanvisning

Fjärrkontroll E-26-01

Adapter för YPbPr video

Adapter för AV video

Bakpanelens delar

AC POWER IN SCART PC Audio in VGA RF CA Modulen skall installeras med boxer loggans sida ut från din tv. Programkortet skall installeras enligt bilden nedan. Headphone out C COMMON INTERFACE YP2P1 AV USB HDMI4 HDMI3 COAX HDMI1 HDMI2

AC POWER IN	Anslut till strömförsörjningen (AC 100-240~50/60Hz).
HDMI1/2/3/4	Ingång för HDMI från tex. Bluray-spelare mm.
SCART	Ansluts till utrustning med SCART tex. DVD-spelare (stöd för CVBS / RGB) .
PC Audio in	Ansluts till datorns ljudutgång ( Stereo ).
VGA	Ansluts datorns till datorns analoga monitor utgång (D-subkontakt med 15 stift ).
RF	Anslut antenn ( 75 ohm ) för mottagning av TV-signal .
Coax	Koaxial digital ljudutgång till Tex. Hemmabio ljudsystem.
USB	Mediaspelare via usb eller extern Hårddisk ( Musik / Foto /Film, filformat se Tekniska specifikationer )/ Uppgraderings port.
AV	Anslut till ljud- och videoutgångarna på DVD-spelaren med hjälp av konverterkabeln. (ljudutgångarna delas med YPbPr)
YPbPr	Komponent videoingång för anslutning video utrustning med utgång YPbPr .
Common Interface	Cl-uttag, för anslutning av anslutning av CA Modul.
Headphone out	Anslut hörlurar eller annan analog ljudutrustning .

Fjärrkontroll

• Fjärrkontrollens knappar

Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot TV:n. Det är inte säkert att fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller vinkeln.

POWER MUTE PICTURE ASPECT SOUND SLEEPSUBTITLE LIST REC.LISTREC 12 45 78 0 FAV EPG VOL CH TV/RADIO SOURCE DISP OK MENU EXIT TV.TXT CANCEL REVEAL NICAM/A2 INDEX HOLD SIZE SUBPAGE

POWER: Slå på TV:n eller ställ den i standbyläge.

MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på VOL+ för att sätta på ljudet igen.

PICTURE: Välj bildläge.

ASPECT: Ändrar visningsläget på skärmen.

SOUND: Välj ljudläge.

REC : Starta inspelning av ett program i DVB-läge.

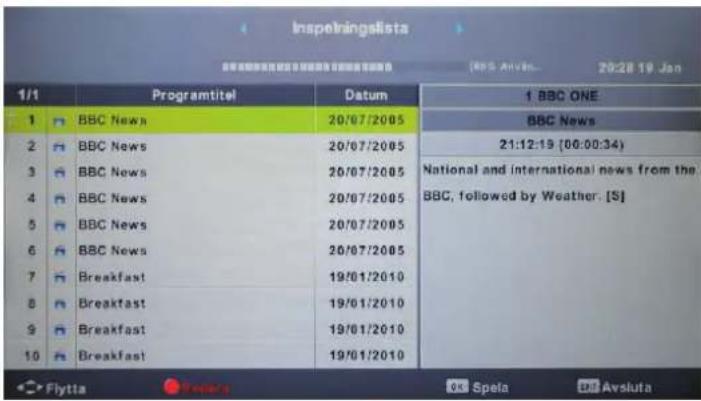

REC.LIST: Inspelningslista.

SIFFERKNAPPAR

Tryck på 0-9 för att välja en TV-kanal direkt när du tittar på TV.

Gå till föregående kanal.

Möjliggör navigering i menyerna på skärmen och ändring av systeminställningarna efter önskemål.

DISPLAY: Visa information om det aktuella läget.

SOURCE: Visa menyn med inkälla.

VOL+ /-: Ställ in rätt volym.

CH ▲/▼: Bläddra bland kanalerna.

EPG: Visa den elektroniska programguiden utanför menyläget endast i

DTV-läge.

TV/RADIO:För att växla till TV eller Radio stat i DTV-läge.

MENU: Systeminställningsmeny.

EXIT: Lämna OSD-menyn.

Fjärrkontroll

POWERMUTE PICTUREASPECTSOUND SLEEPSUBTITLE.LIST REC.LISTREC 12 45 78 0 FAV EPG VOLCH TV/RADIO SOURCE DISPLAY OK MENU EXIT TV/TXTCANCELREVEALNICAMIA2 INDEXHOLDSIZE SUBPAGE

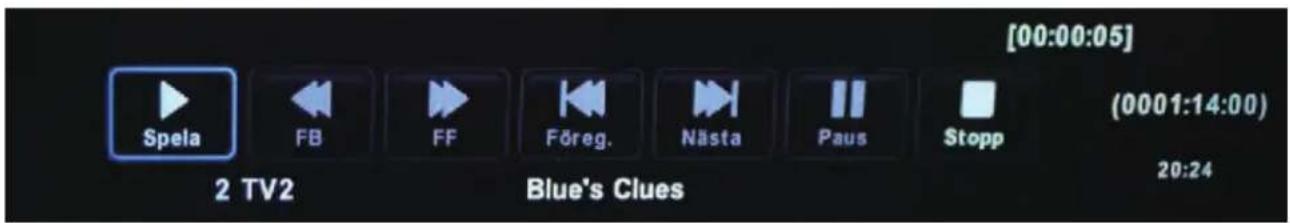

PVR

← : Snabbspola bakåt .
▶: Snabbspola framåt.
: Föregående kapitel.
▶ : Nästa kapitel.
▶ : Spela/Pausa i program .
■ : Stoppa program.

Färgknappar: genvägar enligt de färgade länkarna i texten.

TV/TXT: Slå på/stäng av text-TV.

CANCEL: Avbryt visning av text-TV.

REVEAL: Visa dold text.

INDEX: Gå till innehållssidan.

HOLD: Stanna eller fortsätt på den aktuella länkade sidan.

SIZE: Tryck för att se övre halvan av sidan i dubbel storlek. Tryck igen för att se nedre halvan av sidan i dubbel storlek. Tryck en tredje gång för att visa sidan i normal storlek.

SUBPAGE: Tryck för att öppna länkade sidor och tryck igen för att avbryta.

Grundfunktioner

Slå på/stäng av

1. Anslut till elnätet med nätadaptern.
2. • Slå på TV:n:
     Tryck på POWER-knappen på TV:n eller fjärrkontrollen.
3. Stänga av TV:n:
   Tryck på POWER-knappen på TV:n eller fjärrkontrollen.

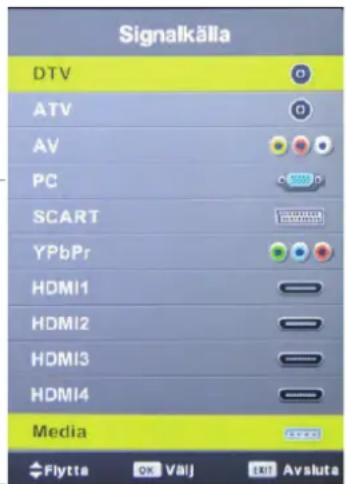

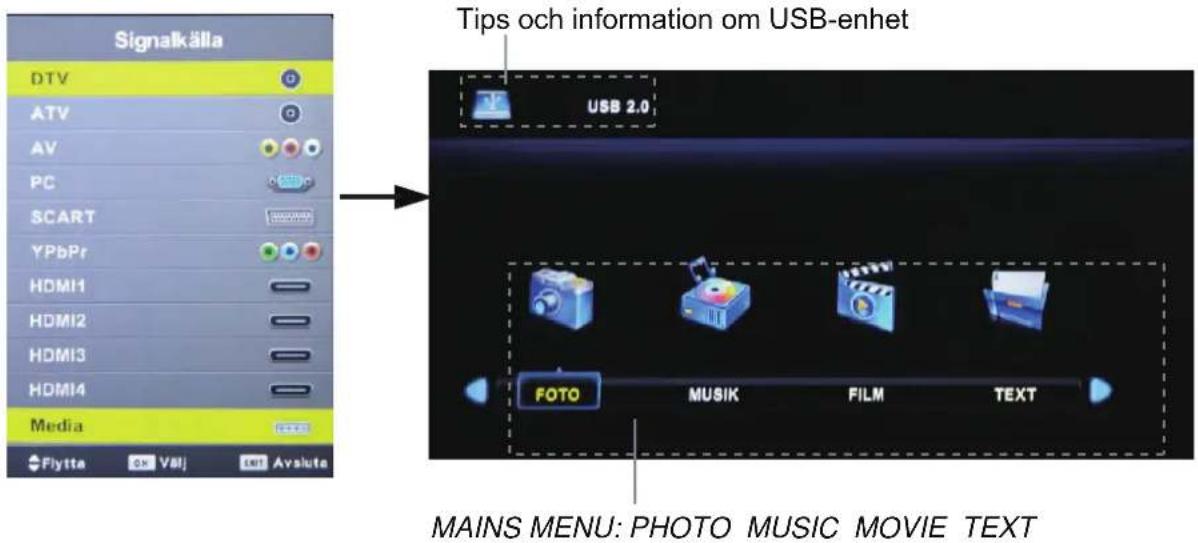

Välja inkälla

Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn med inkälla och använd knappen CH+/- på TV:n eller ∧/∨ -knapparna på fjärrkontrollen för att välja inkälla. Tryck på OK på fjärrkontrollen för att bekräfta.

Obs! Se till att alla anslutningar är förberedda innan du väljer inkälla.

Signalkälla DTV ATV AV PC SCART YPbPr HDMI1 HDMI2 HDMI3 HDMI4 Media Flytta Välj Avsluta

Grundläggande användning av OSD-menyn

Tryck på MENU-knappen för att visa OSD-menyn:

Huvudmeny KANALIN- MATNING BILD LJUD TID LÅS ALTERNA- TIV BILD Bildläge Personligt Kontrast 50 Ljusstyrka 50 Färg 50 Färgton 50 Skärpa 50 Färgtemperatur Normal Brusreducing Medel Undermeny (exempelvis videomeny) Flytta MENI Illbaka OK Våij EXIT Avskuta

Tips---Använd OSD-menyn enligt tipset.

Använd </> för att välja huvudmenyn och tryck på ∨ för att öppna undermenyn.

Använd ∧/√ undermenyn för att välja funktionsalternativ och tryck på </> för att ställa in eller tryck på OK för att öppna undermenyn.

* (Tryck på MENU-knappen för att återgå till den övre menyn.)

* (Tryck på EXIT för att stänga menyn.)

Anm. 1: Aktuella alternativ kan endast aktiveras vid rätt signal

Anm. 2: Använd OSD-menyn enligt tipset längst ned på skärmen.

OSD-MENY

1. Kanalinmatningsmeny

KANALIMATNL_ Autotuning ATV manuell sökning DTV manuell sökning Programmet redigera Schemalist Signalinformation CI information Uppgraderar programvar... Favorite Network OAD Manual Tuning På Rowridge Flylla Atarvinda Vsj Avselda

Beskrivning

Automatisk sökning

Tryck på OK för att öppna menyn, och välj land och sökningstyp för TV. Tryck på OK för att börja ställa in automatiskt.

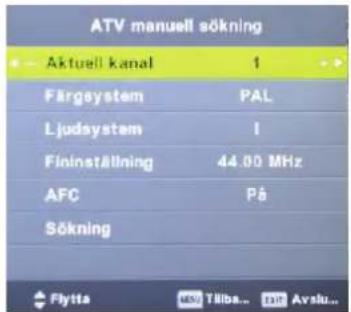

Analog Manuell sökning

Tryck på OK för att öppna menyn för manuell inställning av ATV.

Spara i 1: Välj position där du vill spara programmet.

System: Välj ett TV-system för sökning.

Kanalinmatning 1: Välj kanal som du vill ställa in manuellt.

Fininställning: Tryck på < / > för att göra en fininställning.

Frekvens: Visa aktuell frekvens.

Obs! Tryck på den röda knappen för att spara alla ändrade inställningar.

Sökning: Tryck på < / > för att starta manuell sökning.

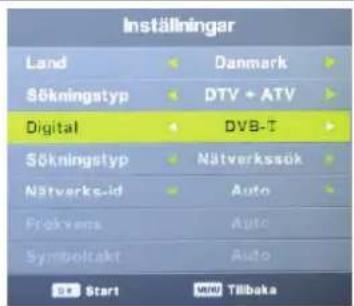

Inställningar Land Danmark Sökningstyp DTV + ATV Digital DVB-T Sökningstyp Nätverkssök Nätverksid Auto Frokviens Auto Symbolakt Auto Start Willa Tilbaka

ATV manuell sökning Aktuell kanal 1 Färgsystem PAL Ljudsystem I Fininställning 44.00 MHz AFC På Sökning Flytta Tillba... tv Avslu...

DTV/CADTV manuell inställning

Tryck på OK för att öppna menyn för manuell inställning av DTV/CADTV. Välj en DTV/CADTV-kanal och tryck på OK för att starta sökningen.

DTV manuell sökning UHF CH 28 Clng Frakty: 530.00 MHz Sra Tilbata Avstuta

CADTY Manual Tuning Frekvens 530.000 MHz Symbol (ks/s) 6900 QAM-typ QAM 16 MOCN SIGNAL DMG Normal Bra

OSD-MENY

CA Moduler som stöds av denna tv
	NeotionBoxer TV-Module CI+SMiTBoxer TV-Module CI+
	SMiTBoxer TV-Module CI

Ändra bland sparade program

Tryck på OK för att öppna programredigeringsmenyn (programme edit) (se bild).

Programmet Redigera Reders Nasmän... Flytta Hoppa ... 0x VMJ Fav Tilba...

Programmet Redigera 1 TV ONE 2 TV2 3 TVNZ 6 4 TVNZ 7 Reders Flytte Hopps ... VBJ Fav Tilba...

Radera: Välj en kanal och tryck på den röda knappen. "Radera" visas till höger i programre digeringsmenyn bredvid den kanal du har valt. Tryck på den röda knappen igen. Nu raderas programmet. Om du inte vill fortsätta att radera program, trycker du på menyknappen för att avbryta.

Namnändra: Välj en ATV kanal och tryck på den GRÖNA knappen för att ändra namn för kanalen av ∧/∨/</> knappar. Anm: Det går inte att byta namn i DTV-läge.

Flytta: Välj en kanal och tryck på den gula knappen. Nu kan du använda ∧ och ∨ för att välja position för programmet. Tryck på den gula knappen igen för att bekräfta ändringen. Tryck på menyknappen för att avbryta och du den aktuella inställningen sparas automatiskt. Anm: Det går bara att använda flyttfunktionen i DTV-läge när standardlandet är valt.

Hoppa över: Välj en kanal och tryck på den blå knappen för att ange ett märke för kanalen. Så länge som kanalen har ett "hoppa över-märke", hoppas den över när du söker kanaler med CH+ eller CH-.

Spellista (endast DTV-läge)

Tips – använd de tips som finns i det här dokumentet.

Signalinformation

Visa signalinformation i DTV-läge.

CI-information

Kontakta din betal-TV-leverantör som kan förse dig med betal-TV-kort och en CA-modul (CAM) med bruksanvisning.

Uppaderar programvara (OAD) Stäng av / på programuppdatering funktionen från OAD.

Favorite Network När det finns fler än ett nätverk, kan användaren välja om nätverket.

OAD Manual Tuning Användaren kan testa Oad genom att söka alla frekvenser om det finns OAD uppgradering om denna modell. ____

OSD-MENY

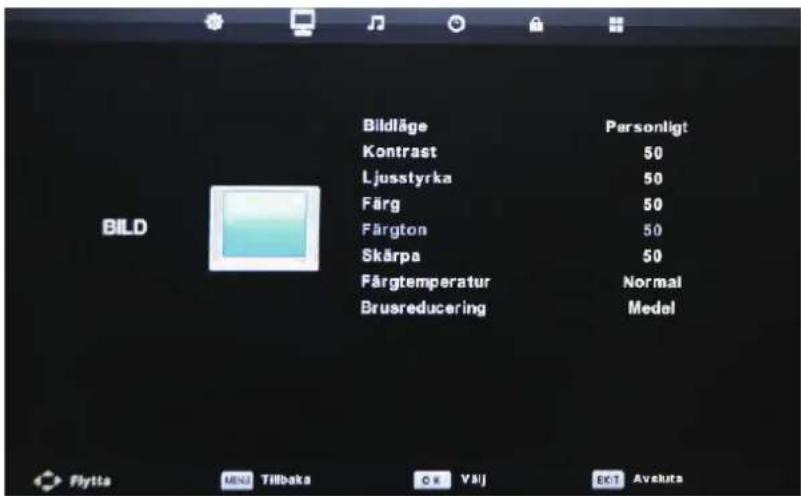

2. Bildmeny

Bildläge Kontrast Ljusstyrka Färg Färgton Skärpa Färgtemperatur Brusreducing Personligt 50 50 50 50 50 Normal Medal Flytta MENJ Tillbaks OK Valj EXT Avekuts

Beskrivning

Bildläge: Välj mellan Standard, Dynamic, User och Mild.

Obs! Kontrast, ljusstyrka, färg och skärpa finns endast tillgängliga och kan ställas in i användarläge (User) under Bildlägesinställningar.

Kontrast: Ändra kontrasten mellan bildens ljusa och mörka partier:

Ljusstyrka: Justera bildens allmänna ljusstyrka.

Färg: Ändra färg.

Skärpa: Öka skärpan för att se skarpa kanter på bilden och minska skärpan för att göra kanterna mjukare.

Fäargton: Ändra nyansen (endast i NTSC-läge).

Färg temperatur: Välj mellan medium, kall, användare och varm.

Brusreducing: Välj brusreducing: av, låg, medelhög, hög eller standard.

OSD-MENY

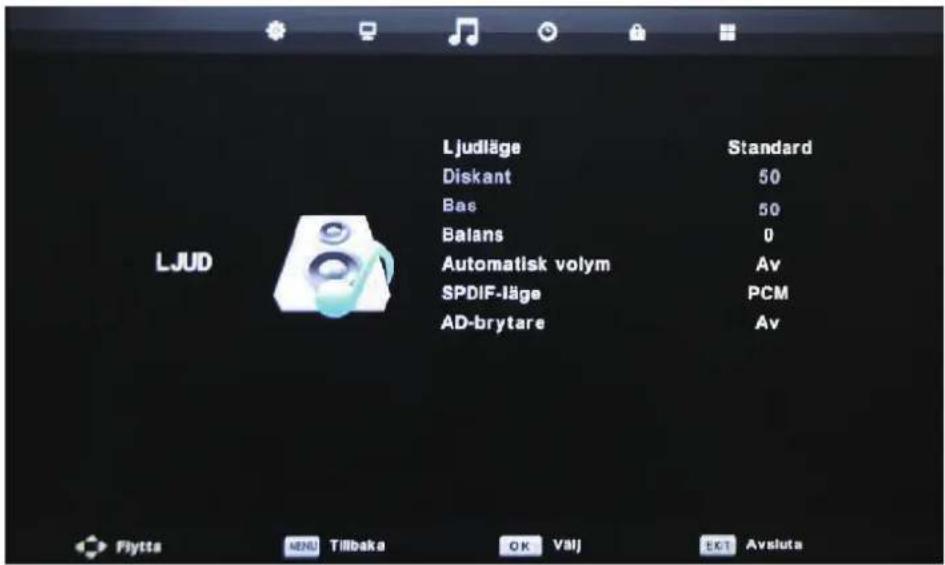

3. Ljudmeny

Ljudläge Standard Diskant 50 Bas 50 Balans 0 Automatisk volym Av SPDIF-läge PCM AD-brytare Av

Beskrivning

Ljudläge: Här kan du välja mellan standard, musik, film, sport och användare.

Diskant (kan ändras i användarläge): Justera diskantljudens styrka.

Bass (kan ändras i användarläge): Justera basljudens styrka.

Balans: Ställ in balansen mellan vänster och höger ljudutgång eller stäng av ljudet på vänster och höger ljudutgång.

Auto Volume: Ställer automatiskt in programmets volym när du aktiverar funktionen genom att välja "på".

SPDIF-läge: Här kan du välja mellan: av, PCM och auto.

Insomn.timer: Du kan ställa in sovtimern på följande tider: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min och avstängd.

Autom. Insomn: Den här apparaten stängs av automatiskt, i enlighet med senaste ERP -reglerna, efter fyra timmar utan någon statusändring. Du kan välja den här gången till fyra eller sex timmar eller åtta eller aldrig.

Lås systemet Av Byt lösenord Blockara program Föräldralås Av Knapplås Av Hotel Mode LÅS Flytta MENU Tõibaka OK Y3J EXIT Avslots

Beskrivning

Lås systemet: Aktivera eller avaktivera lässystemet.

Obs! Ange koden för att kunna använda menyn (den ursprungliga koden är 1234).

Ange lösenord: Ange pinkod. Om pinkoden har ändrats måste du ange den aktuella koden.

Nytt: Ange det nya lösenordet.

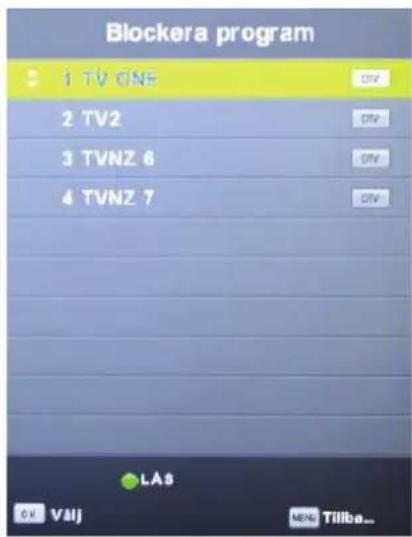

Blockera program: Lås kanalen. Sedan måste du ange koden för att kunna se kanalen. Använd ∧ och ∨ för att välja kanal och tryck på den gröna knappen på fjärrkontrollen för att låsa kanalen.

Blockera program 1 TV ONE 2 TV2 3 TVNZ 6 4 TVNZ 7 LAS OK VAIJ MENU Tillbe...

Barnlås: Här kan du välja barnlås.

Key Lock: Lås knapparna på TV: n när du slår på funktionen.

OSD-menyn

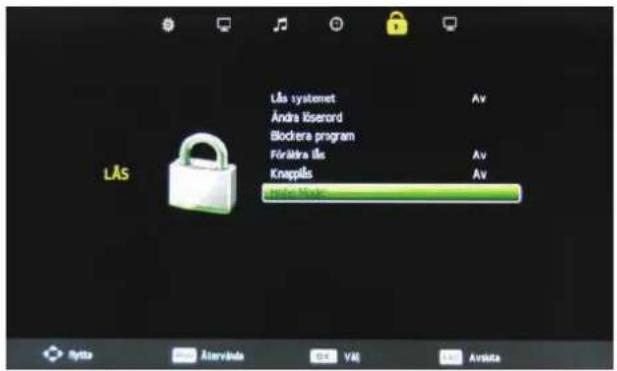

Hotelläge

Tryck på ▲ ▼ för att välja hotelläge och tryck på OK-knappen. Ange koden med sifferknapparna för att nå hotellägesmenyn (lösenordet är 0000).

Läs systemet Av Andra Iberord Blockera program Föråktra iks Av Knappis Av Inlöse Maks

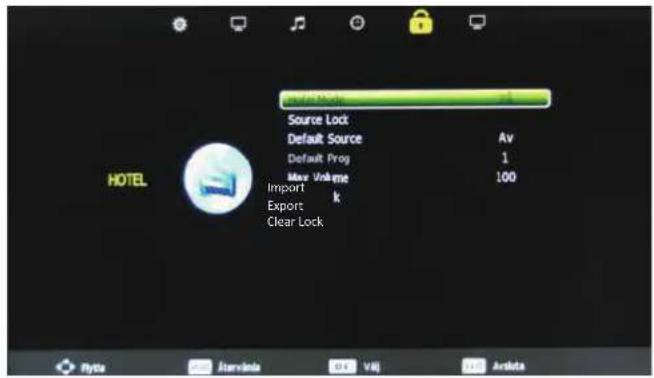

Hotel Mode: Tryck på ▲ ▼ för att välja Hotel Mode och välj ON eller OFF

Källa Lås:

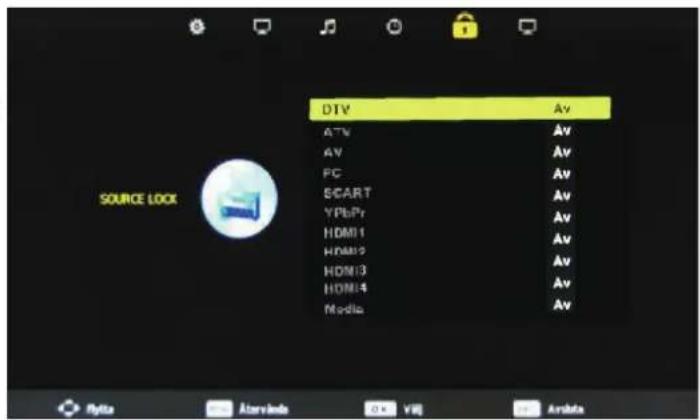

Tryck på ▲ ▼ för att välja Source Lås och tryck för att ange källa Lås tryck ▲ ▼ för att välja källa och trycka för att välja ON helt förbjuder extern ingång.

DTV AV ATV Av AV PC Av SCART Av YPBPr Av HDMI1 Av HDMI2 Av HDMI3 Av HDMI4 Av Media Av SOURCE LOCK Ryta Abervish OK Vit Amda

Standard Källa: om "Hotel Mode" är inställd på På väljer standard källan när slår på TV. Standard Prog: om "Hotel Mode" till ON och "Standard Source" satt till ATV, välj standard program när slår på TV.

Max volym: Du kan välja volymgränsen kan användaren inte ställa en volym högre nivå.

Importera Databas: Importera alla hotell Inställningar från USB-enheten.

Exportera Databas: Exportera alla hotell inställningar till USB-enheten.

Clear Lock: Rensa alla lås ovan, betyder det satt alla lås till OFF och max volym till 100.

OSD-MENY

1. SETUP-menyn


Menyspråk Textspråk Ljudspråk Textningsspråk Hörselnedsättning PVR filsystem Bildförhållande Blåskärm Grundinställningar Återställ fabriksstandard Programuppgradering (USB) Svenska Väst Dansk Dansk Av 16:9 Av Flysta MENU Tillbaka OK Välj EXIJ Avsluta

Beskrivning

OSD-Språk: Här kan du välja menyspråk.

TT Language: Låter dig välja text-TV språk.

Ljudspråk: Tillåter dig att välja ljudspråk.

Undertitelspråk: Låter dig välja textningsspråk.

Hearing Impaired: Slå på / stänga av hörselskadade funktionen.

PVR File System: Setup PVR-filsystemet.

Notera: Att PVR File System beskrivs på sidorna 22 -23.

Bildförhållande: Välj mellan 4:3, 16:9, Zoom1, Zoom2, Full Screen (potit till invot).

Blå skärm: Slå på / stänga av blå skärm funktion när det inte finns någon signal.

Första installationen: Visas upp första gången menyn Installation.

Återställ: Tryck på OK-knappen för att återställa fabriksinställningarna.

Software update(USB):Gör att du kan uppdatera programvaran från USB.

Använda multimedia

Grundfunktioner

1). Tryck på SOURCE på fjärrkontrollen för att visa menyn med inkälla och välj USB-källan med ✦ och tryck på OK för att öppna multimediamenyn nedan.

Signalkälla DTV ATV AV PC SCART YPbPr HDMI1 HDMI2 HDMI3 HDMI4 Media Flytta VMI Avsluta Tips och information om USB-enhet USB 2.0 FOTO MUSIK FILM TEXT MAINS MENU: PHOTO MUSIC MOVIE TEXT

2). Anslut USB-enheten och leta upp namnet på enheten i menyn på skärmen.

FOTO Tillbaka C

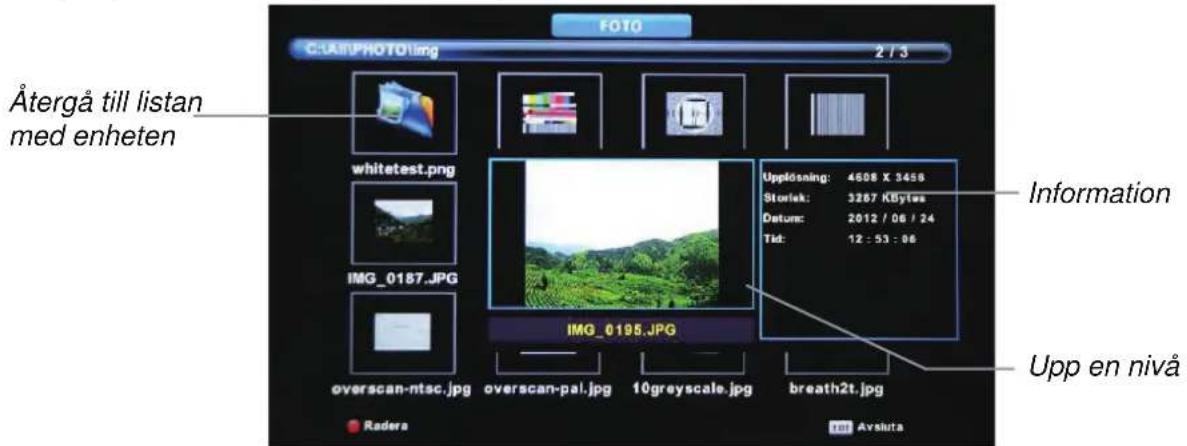

3). Tryck på </>för att välja vilken filtyp i enheten du vill programmera: Foto, musik, film eller text. Tryck på ∧ /för att välja enhet och tryck på OK för att öppna.

FOTO C:\CAMPHOTO\img 2 / 3 Återgå till listen med enheten whitetest.png IMG_0187.JPG IMG_0195.JPG Upplosning: 4608 X 3458 Storlek: 3267 KBytes Datum: 2012 / 06 / 24 Tid: 12 : 53 : 06 Information Upp en nivå overscan-ntsc.jpg overscan-pal.jpg 10greyscale.jpg breath2t.jpg Radera Avsiuta

Tryck på < / > / / för att flytta och tryck på OK för att välja fil eller öppna mappen. Tryck på ► för att programmera de valda filerna eller filerna i vald mapp. Du kan visa tabellen med alternativ längst ned på skärmen med OK-knappen. Tryck på ■ för att dölja tabellen. Tryck på ■ för att stoppa och avsluta programmet i helskärmsläge.

Använda multimedia

1. Foto

Fotovisning

Tryck på <för att välja alternativ i tabellen och tryck på OK för att ändra.

Pause: Spela / pausa bilden uppfattning.

Prev./Next: Visa föregående / nästa bild.

Stop: Stoppa fotot uppfattning.

Repeat All: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen.

Musik: Spela/pausa musikuppspelningen (du kan endast spela eller pausa programmerad musik).

Spellista: Visa spellistan på skärmen och du kan välja foto med pilknapparna ( /V ).

Tryck på OK för att programmera. Tryck på </>för att återgå till tabellen med alternativ.

Info.: Visar information om fotot.

Rotera: Rotera fotot medurs/moturs.

Zooma ut/in(Zoom in/out): Zooma ut/in fotot.

Filmläge: Flytta fotot till ut zoomat läge.

2. Musik

Spela musik

Spela love.mp3 00:00:02 / 00:02:15 Pou FB FF Föreg. Nästa Stopp Upprese a... MUTE

mrv.mp3 80:00:24 / 06:02:15 SpEditan Info Go It lid

Tryck på </>för att välja alternativ i tabellen och tryck på OK för att ändra.

Pause: Spela upp / pausa musiken.

FB/FF: Snabbsponing bakåt/framåt.

Prev./Next: Spela upp föregående / nästa fil.

Stop: Stoppa musiken.

Repetera: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen.

Mute: Stäng av ljudet.

Tryck på ∧/∨ för att välja musik och tryck på OK för att programmera.

Sök: Programmera musik från angiven tid.

Tryck på OK för att visa tidtabellen och välj läge med pilknapparna (</>) Ställ/in tiden med sifferknapparna, välj "OK" och tryck på OK för att söka.

Info: Tryck på "INFO" knappen för att visa information om filen.

Skärmsläckare: Tryck på den blå knappen för att öppna skärmsläckarläge och tryck igen för att avsluta.

Använda multimedia

3. Movie

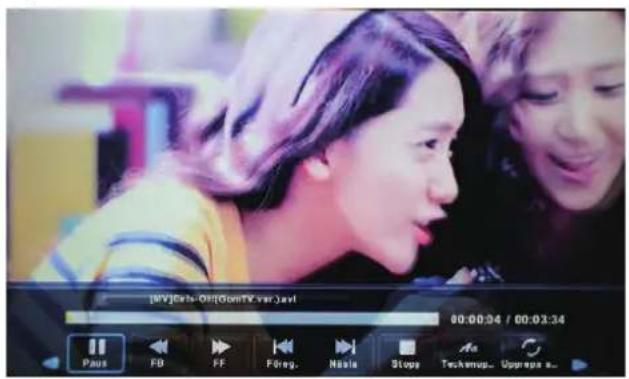

Spela film

[MV]Gri:Oh[(dowTV var.)avl 00:00:04 / 00:03:34 Paus FD FF PReg. Nisla Stops Technop.. Upupers.

[MV]Guts-Oh[GuinTV.vsr].svt 00:00:10 / 00:03:34 Mistfchall... Flytze visa [MV]Guts-Oh[GuinTV.vsr].svt 00:00:07 / 00:03:34 Angie A Spellstation Info Sekte fra... Stega fra... Gå till rid Zooma in Zooma ut

Tryck på ✕ för att välja alternativ i tabellen och tryck på OK för att ändra.

Paus: Spela upp / pausa musiken.

FB/FF: Snabbspolning bakåt / framåt.

Prev./Next:Spela upp föregående / nästa fil.

Teckenuppsättning: Välj lämplig teckenuppsättning för textningen av den film som ska köras, t ex Windows västeuropeisk.

Repeat All: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen.

Ange A-B(Set A-B): Välj och spela ditt favoritavsnitt av programmet genom att ange startpunkt (A) och slutpunkt (B). En symbol visas på skärmen. Tryck på OK igen för att avbryta.

Spellista: Visa spellistan på skärmen.

Info.: Visa information om filmen.

Spela långsamt(Slow): Spela programmen långsamt. Tryck på ▶ /Spela för att avbryta.

Stega(Step): Spela programmet bild för bild med OK-knappen: Tryck på ▶ /Spela för att avbryta.

Gå till tid: Programmera filmen från angiven tid.

Zooma out/in: Zooma ut/in filmen.

Bildyta (aspect ratio): Välj bildyta för visning.

Flytta läge: Flytta fotot till utzoomat läge.

4. Text

Visa text

Tryck på <för att välja alternativ i tabellen och tryck på OK för att ändra.

Föreg/nästa sida: Gå till föregående/nästa textsida.

Föregående/nästa: Gå till föregående/nästa fil.

Stopp: Stoppa automatisk bläddring.

Teckenuppsättning: Välj en lämplig teckenuppsättning för den textfil du läser, t ex Windows v ästeuropeisk.

Musik: Spela upp/pausa.

Spellista: Visa spellistan på skärmen.

Info.: Visa information om texten.

Tagning

PVR-inställningar

1. PVR File System

Tryck på Meny, välj SETUP menyn och välj "PVR File System", tryck sedan på OK-knappen för att komma till inställningsmenyn.

INSTÄLLNING Menspråk Svenska Textspråk Våst Ljedepråk Dansk Textningespråk Dansk Hörsinedsättning Av PVR filsystem Bölförhällende 163 Blaskärm Av Grundinställninger Återställ fabrikestandard Programuppgradering (USB) Välj disk C: Kontrollera PVR-filsys... Start USB-skiva Format Tidaförak jutning Hastighet Fri inspelning 6 Hr. Välj Tillbaka Välj disk C: Kontrollera PVR-filsys... KLART USB-skiva Pass Format Pass Tidaförak jutning All Hastighet HD Stöds 3925 KB/s Fri inspelning 6 Hr. Välj Tillbaka

Kontrollera om din USB-enhet fungerar eller inte före inspelning.

Select Disk: Välj den enhet för posten filer.

Check PVR File System: Kontrollera systemet.

USB Disk: Visa USB-staten

Format: Formatera USB-enheten för PVR drift.

Time Shift Size: Visa storleken på USB-enheten (Enheten har formaterad).

Speed: Visa hastigheten på USB-enheten (Enheten har formaterad).

Free Record Limit: Visa Free Record gränstillständ

2. Recorder

Tryck på REC LIST knappen på fjärrkontrollen för att visa menyn Inspelning i DTV-läge enligt nedan.

OBS: Du väljer ett inspelat program, och tryck på OK-knappen för att programmera.

OBS: Du kan radera ett inspelat program genom att trycka på den röda knappen på listan.

Obs: Du kan trycka </> för att välja REC LIST och schemalistan.

Tagning

Inspelning

Inspelningsknappar

REC: Tryck för att öppna inspelningsläge.

II PAUSE: Tryck för att öppna timeshift-läge.

■ Stop: Tryck för att avbryta inspelningen.

Rec list: Tryck för att visa inspelningslistan.

Inspelningsmeny

När du trycker på REC, visas inspelningsmenyn på skärmen:

Spela FB FF Föreg. Nästa Paus Stopp [00:00:05] (0001:14:00) 2 TV2 Blue's Clues 20:24

Obs! a. Tryck på STOP för att avbryta inspelningsläget.

b. Tryck på PLAY för att spela upp programmet du spelar in från början.

c. Tryck på Recording list för att visa inspelningslistan och spela ett pro gram som du väljer. Inspelningen fortsätter och inspelningsmenyn visas när du lämnar inspelnin slistan.

Timeshift

Tryck på PAUSE för att öppna timeshift-läge. Bilden pausar och inspelningen startar.

-00:00:03 00:00:03 [00:00:00/18:12:15] Spela FB FF Föreg. Nästa Paus Stopp 20:24

Obs! a. Tryck på STOP för att avbryta timeshift-läget.

b. Tryck på PLAY för att spela programmet du spelar in från början.

EPG-menyn

Tryck på knappen EPG på fjärrkontrollen för att öppna EPG-menyn.

PROGRAMGUIDE Visa information om programmet 20:15 - 20:40 19 Jan 2010 Ingen information 19 Jan 2010 20:24:32 19 Jan 2010 1 TV ONE 2 TV2 3 TVNZ 6 4 TVNZ 7 1 TV ONE 20:15-20:40 Blue's Clues 20:40-21:00 Waybuloo Nästa Display the programme name Kanallista Alternative Inspehning Pämina För. dag Nästa dag Flytta visa Info Detaljer Edit Avsluta

Du kan välja ett program för inspelning med hjälp av knapparna ▼ /▲ /◄ /►

Inspelning: Tryck på den röda knappen för att öppna menyn Inspelning och ställ in inspelningstimern. Programmet spelas in när det sänds och sparas på USB-enheten.

Påminn: Tryck på den gröna knappen för att visa detaljerad information om programmet.

Föreg. dag: Ptryck på den gula knappen för att kontrollera tidigare inställningar.

Nästa dag: Tryck på den blå knappen för att ställa in det klockslag då du vill ha en påminnelse om det program du vill titta på.

Schemainställningar 2 TV2 Typ Inspeinningsapparat Läge En gång Starttid 20:27 19 Jan Sluttid 20:57 19 Jan OK Välj MENU Tillbaka

Felsökning

-Användingaandrafunktionerändesomärbeskrivnaimanualen.
-Omproblemuppstårmeddin TV, görförstföljande.
-Omdufortfarandeharproblem, stängavströmmenochkontaktadinåterförsäljareeller godkändserviceverkstad.

	gninsöLmelborP
Skärmen fungerar inte	Är strömsladden urdragen? Sätt i sladden igen.TryckpåPowerknappenpåfjärrkontrollen.
Skärmenkommerigånglångsamtnärströmmenslåspå	DettauppstårenkortstundförattTVskärmenskablivarminnanTVbildernavisaspåskärmen.Omskärmenintekommerigångefter1minut,kontaktadinåterförsäljareellergodkändserviceverkstad.
Skärmenärförljusellerförmörk JusteraljusstyrkanellerKontrasten
Skärmenärförstorellerförliten Justeraskärmstorleksinställningen
Linjer syns på skärmen	Använd inte mobiltelefoner, hårtork eller andra elektroniskaföremålinärhetenavTVn.
Bilden rör sig inte	Tryck på PAUSE knappen. Se om pausknappenärintrycktpånågonannan utrustningsomärinkopplad.
Bild finns, men inget ljud hörs	1. Tryck på MUTE knappen.2. ÖkaljudvolymenmedVOL+knappen.3. Kontrolleraattljudterminalerna fungerarriktigt.4. Kontrolelraattljudkontakternaärriktigt anslutna.5. Kontrolleraandrakontaktersomär inkopplade.Omljudetfortfarandeintekommertillbaka, kontaktadinåterförsäljareellerkvalificerad serviceverkstad.
Fjärrkontrollen fungerar inte	1. Kontrollera att strömmen är påslagen.2. Kontrolleraattbatteriernatill fjärrkontrollenärriktigtilagda.3. Seefteromdetfinnsnågraföremåli vägenförsignalernafrånfjärrkontrollen tillTVnsmottagare.4. Ombatteriernainteharnågonström, bytbådabatteriernamedtvåstycken nya.

DenhärTVnärproduceradförhushållsbr ukochregistreradsominnehållandesofarliga elektromagnetiskavågor.

Dukananvändadenpåvarjeplatsihemmet.

Tekniska Specifikationer – Model: LED50UAT

Panel	Panel	LED
	Screen Size	50"
	Display Area	1095.84(H) × 616.41 (V)
	Display Resoluti	1920(H) x 1080(V)
	Viewing Angle	178(H)/178(V) (CR>10)
	Aspect Bati	16:9
	Pixel pitch (H/V)	0.21(H) ×0.63(V)
	Brightness	300nits
	Contrast	4000:1
	Response time	8 ms(Tr+Tf)
	Color Capacity	16.7M
	Panel Type	TFT Liquid Crystal Display module LED Backlight unit
	Lifetime of Backlight	30,000 Hrs
ATV	TV system	PAL SECAM -BG /DK / I,
	Band	UHF /VHF
	Sound	Analog stereo, NICAM/A2
	Teletext	1000 Pages Teletext
DTV	DVB standard	Fully comply with D VB-T2/C and MPEG-2,MPEG4,H.264 standard
	Video decoder	MPEG-2 ,MPEG4 ,H.264
	Demodulation	QPSK/16QAM/64QAM
	OFDM	2K/8K
	Bandwidth	7/8MHz
	Teletext	ETSI/EN300472
	CI	x1 (support CI+)
DVD	Playback formats	NO
	Supported Media	NO
	System	NO
	Semi-conductor Laser	NO
	S/N	NO
	Audio dynamic range	NO
Connectors	RF-IN	75 ohm (IEC75)
	SCART (Euro 21pin) -IN	CVBS/RGB,L+R analog sound
	Component Video-IN	YPbPrx 1
	VGA-IN	D-SUB 15 Pin * x 1
	PC Audio-IN	x 1
	HDMI V1.2 -IN	x 4
	AV-IN	x 1
	Headphone out	x 1
	Coax out	x 1
	USB-FUpgrade, PVR, Media	x 1
	Power	100V-240V~50/60Hz
	Power consum tio	120W
	Stand-by power consumption	<0.5W
Dimentions	With Stand (L/W/H)	1115x276x739mm
	Without stand (L/W/H)	1115x37x649mm
Vesa measurements 400 x 200 mm

USB MULTIMEDIA uppspelningsformat

Media	File Ext.	Codec		Remark
		Video	Audio
Movie	.mpg	MPEG-1, MPEG-2	MP3, WMA, AAC, AC3,PCM	Max Solution:1920x1080Max Data Rate:40 Mbps
	.avi	Xvid, MJPEG, MPEG-4 SP/ASP, H.264		Max Solution:1920x1080Max Data Rate:20 Mbps
	.ts	MPEG-2,H.264
	.mov/.mkv	MPEG-4 SP/ASP, H.264
	.dat	MPEG-1
	.mp4	MPEG-4 SP/ASP, H.264
		MPEG-1, MPEG-2		Max Solution:720x576
	.vob	MPEG-2		Max Data Rate:40 Mbps
	.rm/.rmvb	RV8/RV9/MP2 cook, MP2		Max Solution:1920x1080
Music	.mp3	--	MP3	Sample Rate:8K~48KHzBit Rate:32K~320Kbps
	.wma	--	WMA	Channel:Mono/Stereo
	.m4a/.aac	--	AAC	Sample Rate:16K~48KHzBit Rate:32K~442KbpsChannel:Mono/Stereo
Photo	.jpg/.jpeg	Progressive JPEG		Max Resolution:1024x768
		Baseline JPEG		Max Resolution:8192x8192
	.bmp	BMP		Max Resolution:6500x6500Pixel Depth:1/4/8/16/24/32 bpp
	.png	Non-Interlaced		Max Resolution:3000x3000
		Interlaced		Max Resolution:1500x1500

ENERG ENERGIE EVEPUEIA Y IJA IE IA Salora LED50UAT A+ A B C D E F ENERGIA - EHEPGИЯ ENEPEIA - ENERGIJA ENERGY - ENERGIE ENERGI 88 Watt 129 kWh/annum 127 cm 50 inch 2010/1062 - 2014

Den årliga energiförbrukningen beräknas utifrån att enheten är påslagen (hemma, Standard-läge) 4 timmar om dagen och 365 dagar om året. (Uppmätt enligt IEC 62087 Ed.2)

-Energiförbrukningen i påslaget läge varierar beroende på inställningarna för TV-skärm.

Skärmupplösning 1920(H) x 1080(V)

—Om du vill minska energiförbrukningen justerar du ner ljusstyrkan för TV:n

—Detta minskar den totala driftskostnaden.

-Låt inte TV:n vara i vänteläget under en längre tid (t.ex. när du är på semester).

En liten mängd ström konsumeras även när enheten är frånslagen.

Det bästa är att dra ur nät- och antennkontakterna.

Direktiv 2012/19/EU för Waste of Electrical and Electronic Equipment (WEEE).

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall.

Kontakta lokala myndigheter eller din återförsäljare för mer information.

Elektronikprodukter kan vara skadliga för miljön och ska därför tas om hand separat för att minska åverkan på miljön.

Batterier måste kastas i särskilda behållare för batteriåtervinning. De får ej kastas i hushållsavfallet.

Elektronikprodukter skall lämnas in på närmaste återvinningsstation och får inte kastas i hushållsavfallet.

ROVI:

Den här produkten innehåller upphovsrättsskyddad teknik som skyddas av amerikanska patent och annan immaterialrätt tillhörande Rovi Corporation.

Demontering och alla former av ombyggnad är förbjudet.

Tillverkas på licens från Dolby Laboratories.

Dolby och dubbel D-symbolen är varumärken som tillhör Dolby Laboratories.
