BRUKSANVISNING G 4215 XXL MIELE

Läs ovillkorligen bruksanvisningen

innan du installerar och tar

diskmaskinen i bruk.

Det är viktigt för att undvika olyckor

och skador på diskmaskinen.

sv-SE

M.-Nr. 09 404 410

Beskrivning av diskmaskinen....5

Översiktsbild 5

Manöverpanel 6

Säkerhetsanvisningar och varningar 7

Bidra till att skona miljön 17

Förpackningsmaterial 17

Hantering av uttjänad diskmaskin 17

Ekonomisk diskning 18

Första gången diskmaskinen används 19

Öppna luckan 19

Stänga luckan 19

Barnsäkerhetsspärr 19

Vattenavhärdare 20

Programmera avhärdaren....21

Visa vattenhärdhet 2 2

Första gången diskmaskinen används behövs: 23

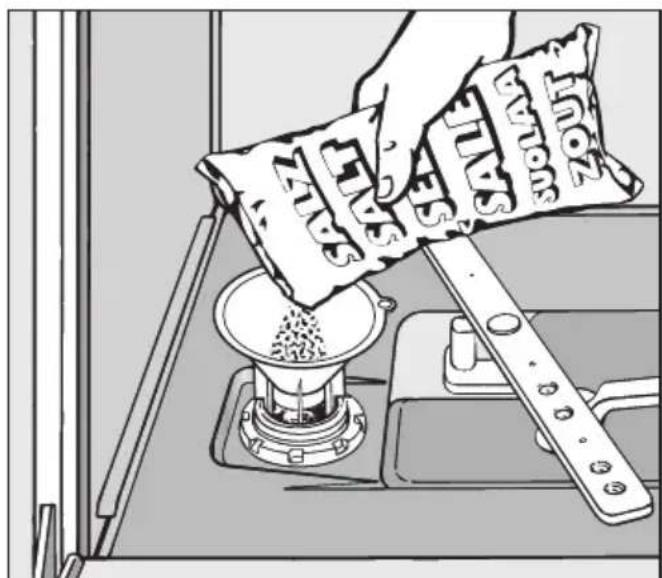

Fylla på salt för avhärdning 23

Indikering för påfyllning av salt ⬇ 24

Stänga av kontrollamporna. 25

Sköljmedel 26

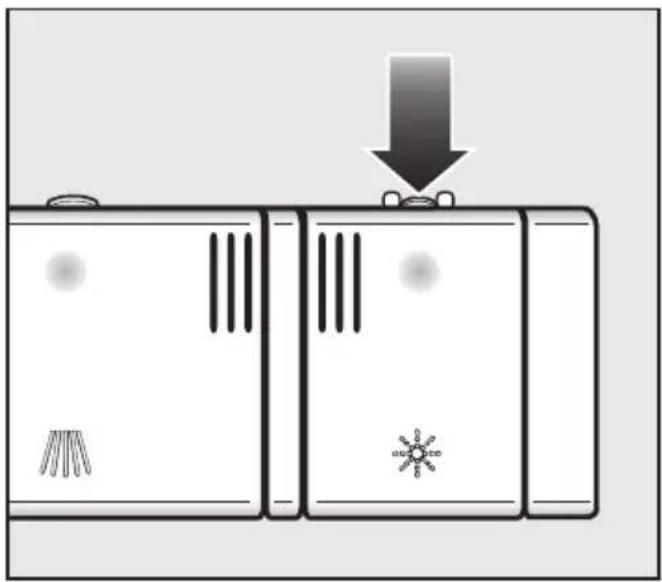

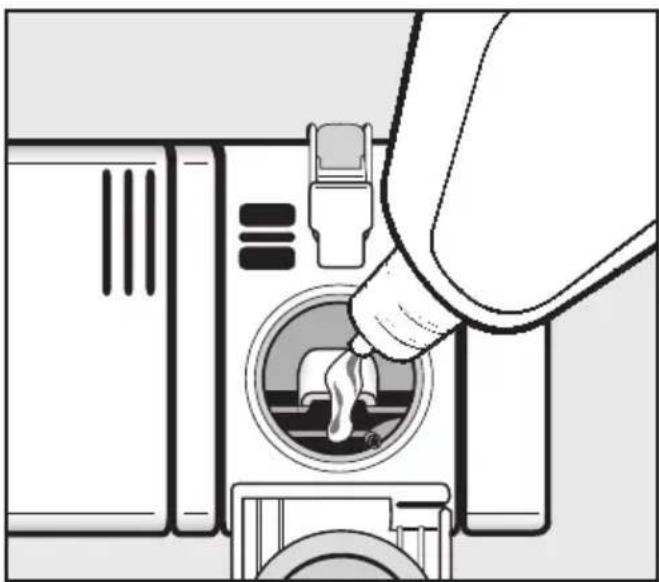

Fylla på sköljmedel 26

Indikering för påfyllning av sköljmedel ✉ 27

Ställa in sköljmedelsdosering 28

Placera disken 29

Diskgods som inte är lämpat för maskindisk: 30

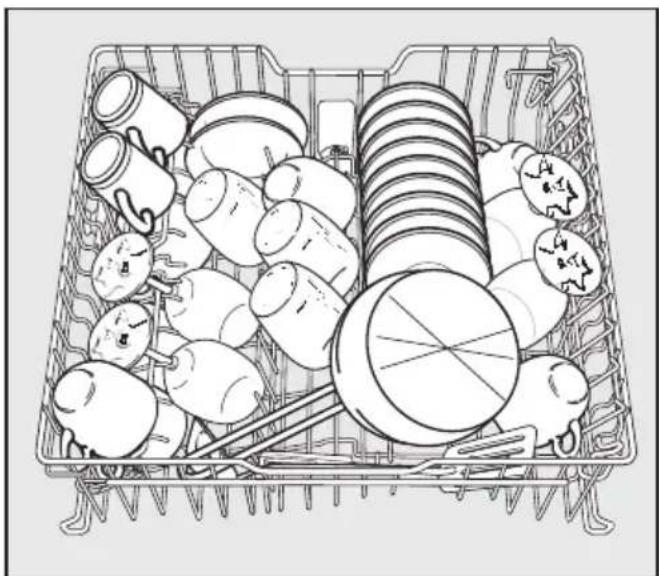

Överkorg 31

Hylla (beroende på modell) 31

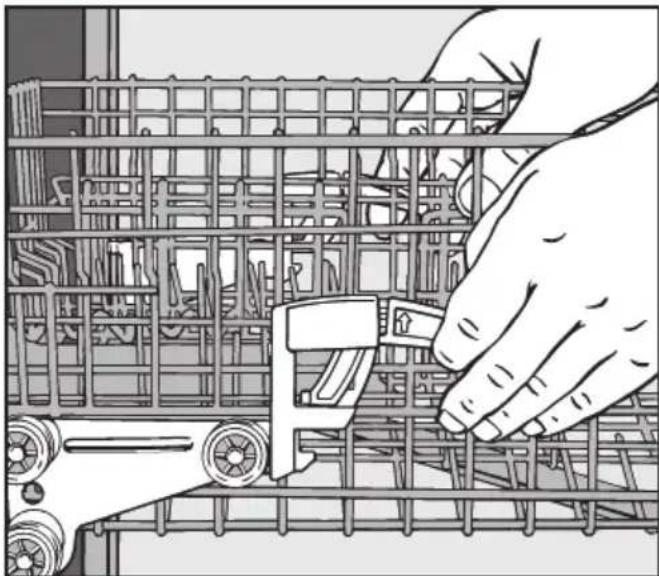

Justera överkorgen. 3 2

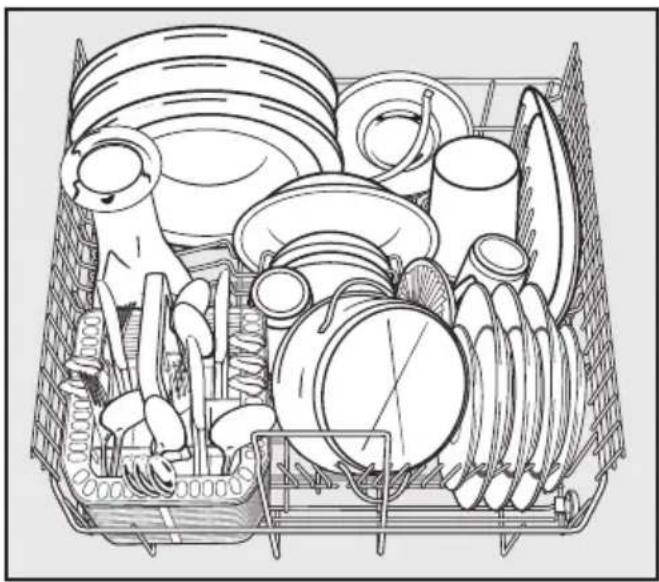

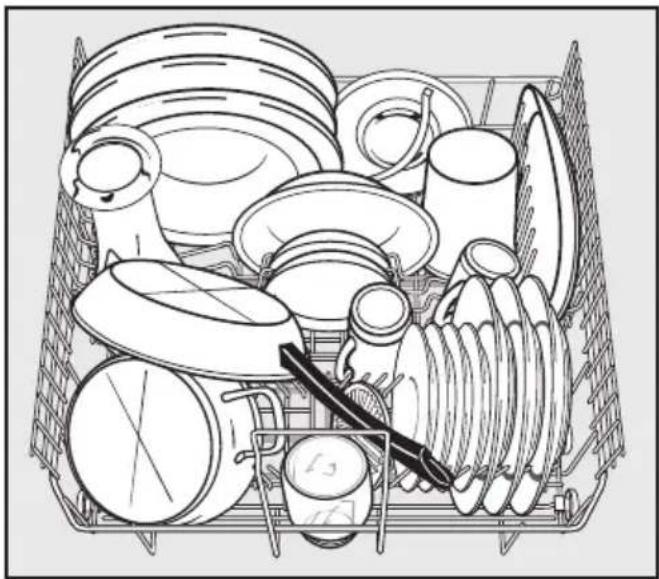

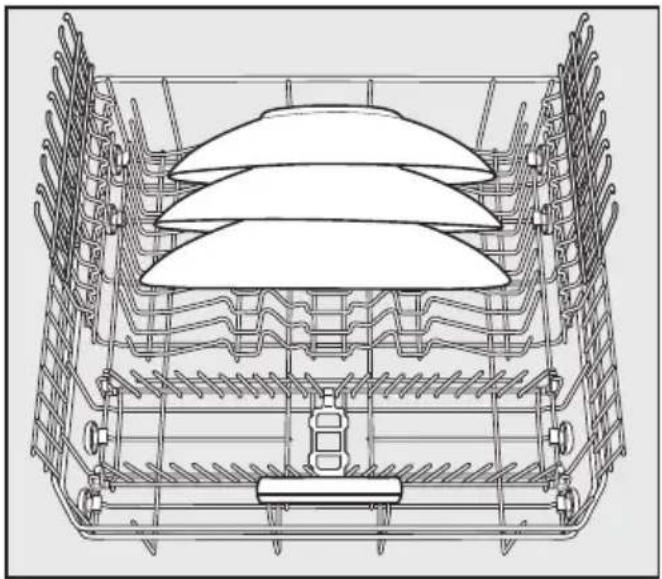

Underkorg 33

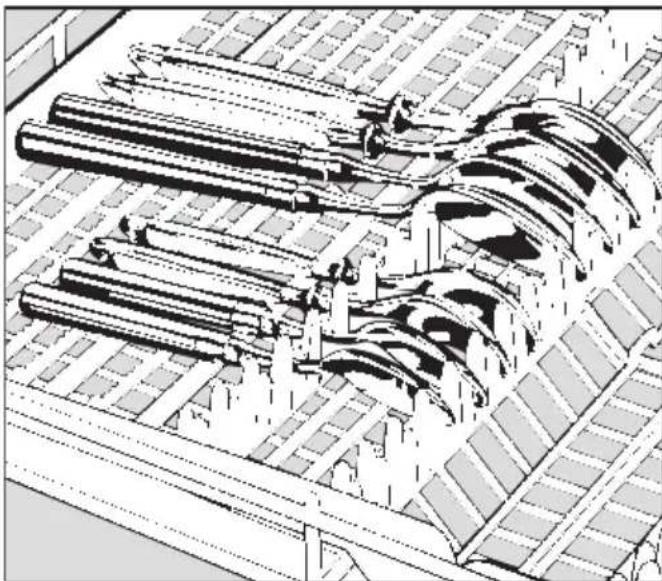

Bestick 34

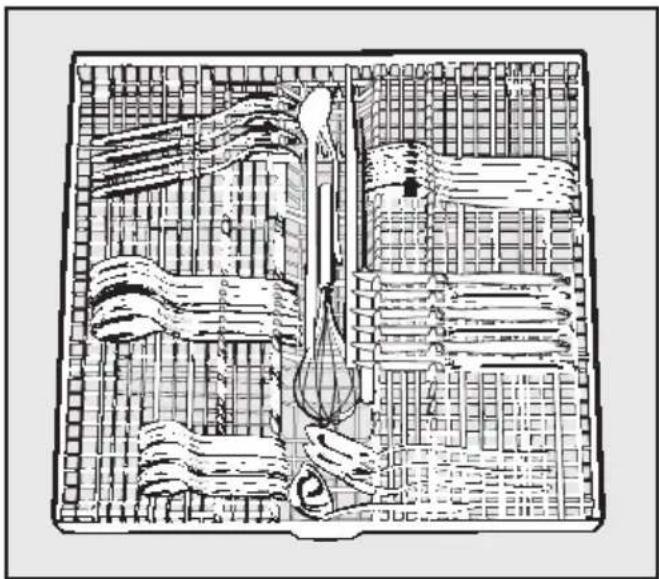

Besticklåda (beroende på modell) 34

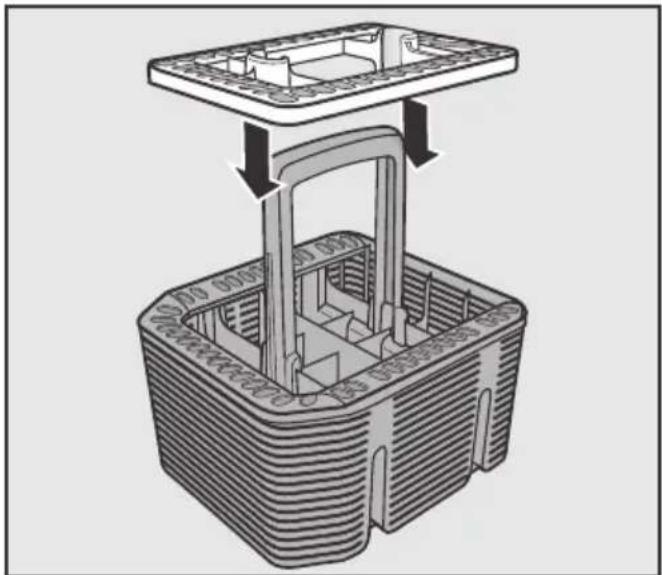

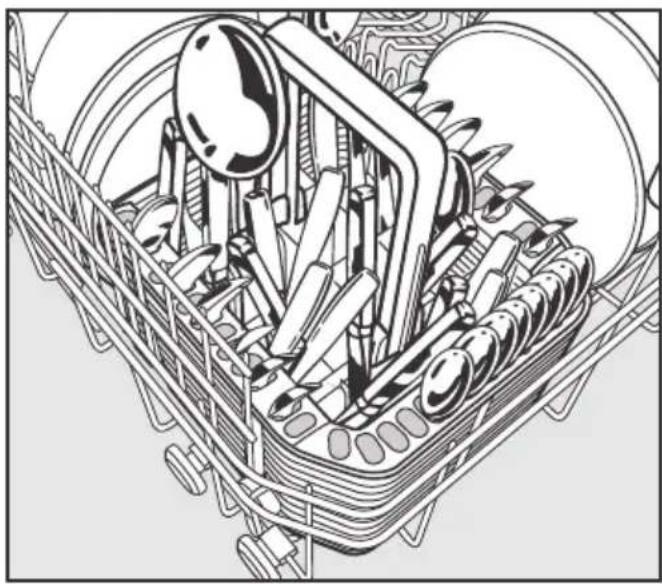

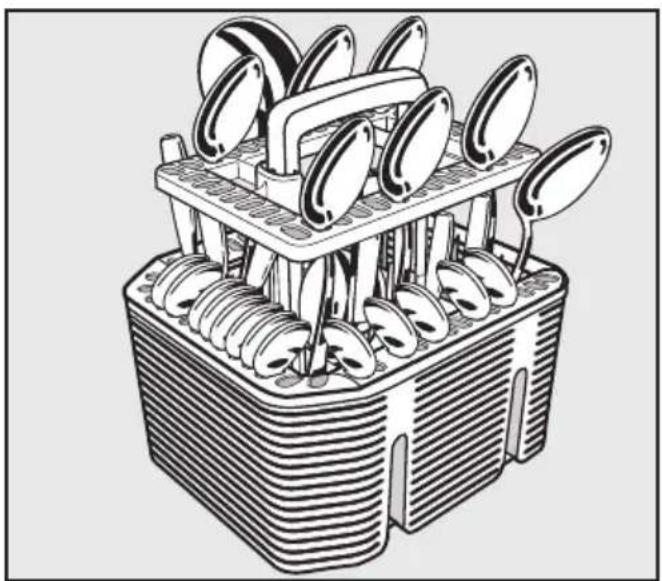

Bestickkorg (beroende på modell) 35

Använda diskmaskinen 36

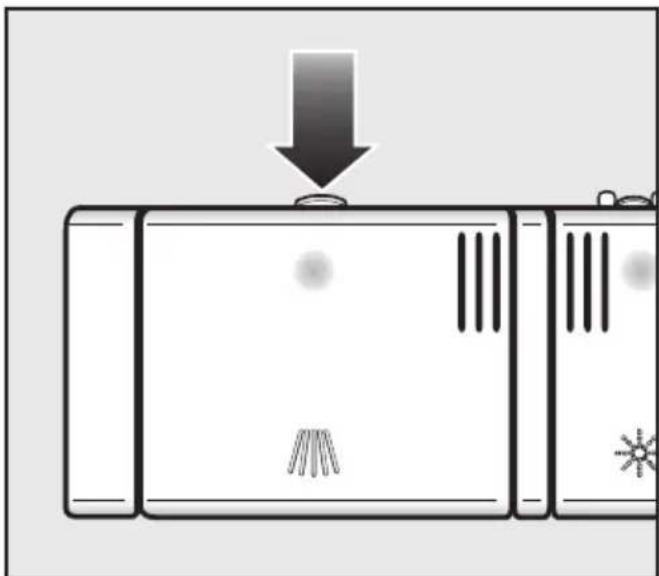

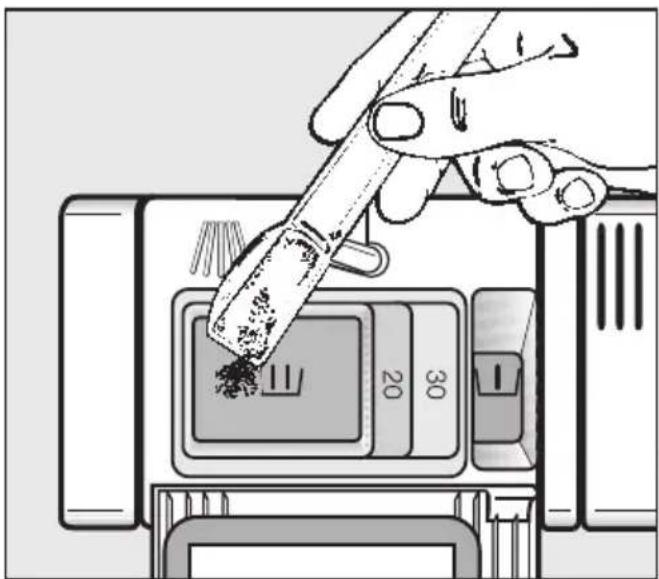

Diskmedel 36

Fylla på diskmedel....37

Koppla in diskmaskinen....38

Välja program 38

Starta ett program 38

Tidsindikering 39

Standby 39

Programslut 40

Stänga av diskmaskinen 40

Plocka ur disk 40

Avbryta program tillfälligt....41

Byta program 41

Tillvalsfunktioner 42

Turbo 42

Senare start 43

Anpassa Automatic 45

Memory 46

Standbyoptimering 47

Fabriksinställning 48

Rengöring och skötsel 49

Rengöra diskutrymmet. 49

Rengöra luckan och lucktätningen 49

Rengöra diskmaskinens front 50

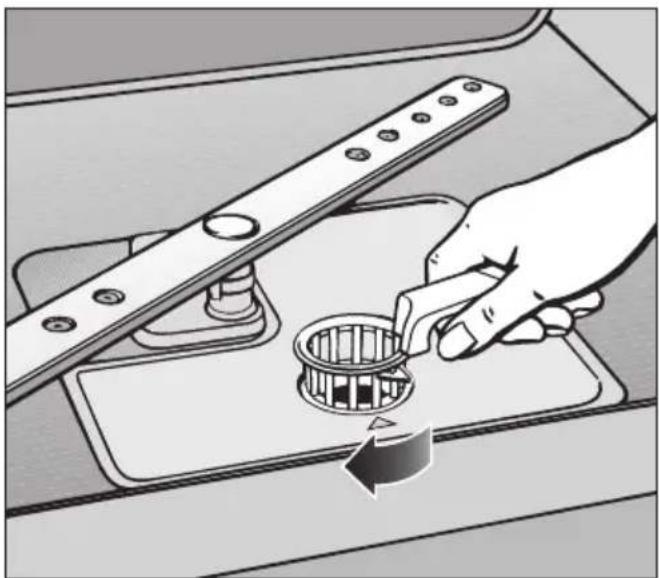

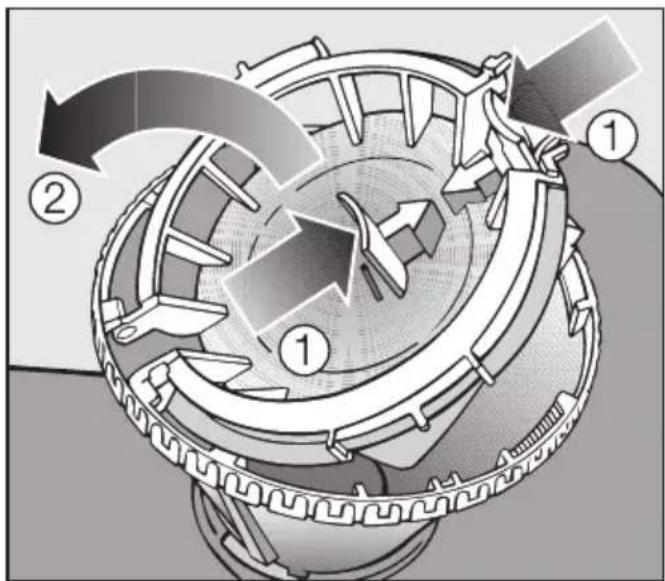

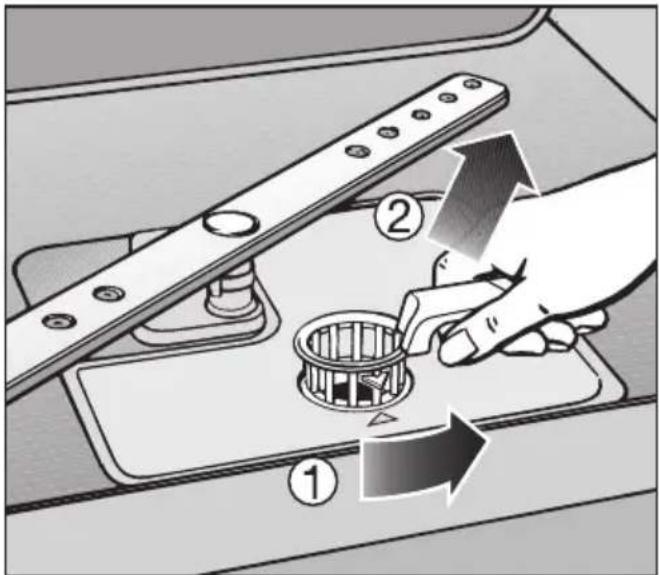

Rengöra silarna i diskutrymmet 51

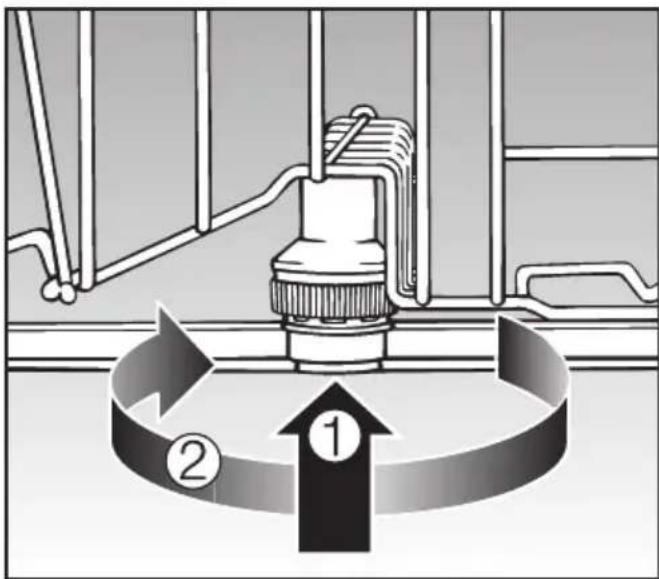

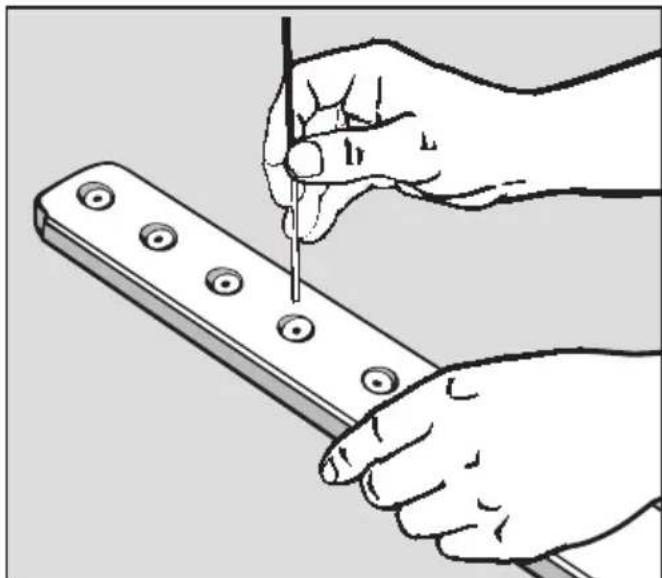

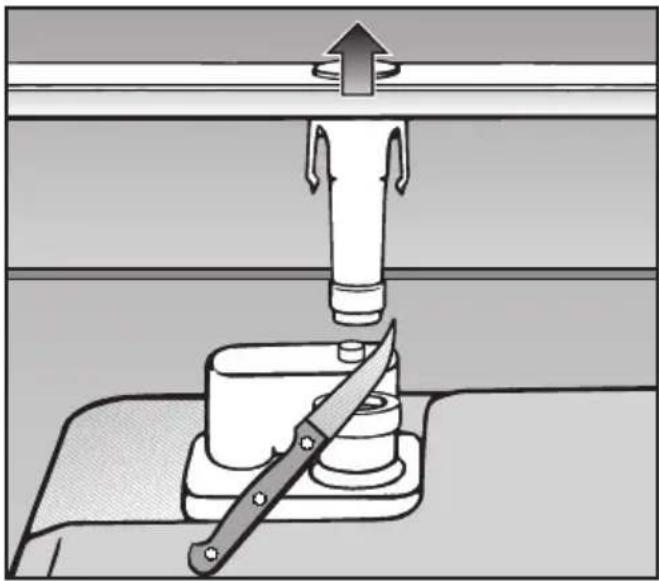

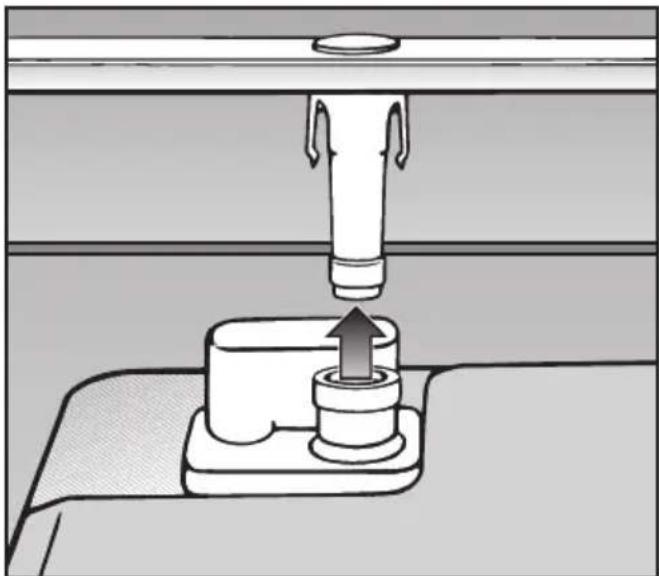

Rengöra spolarmarna 53

Hur man klarar av mindre störningar själv 54

Tekniska fel 54

Fel i vattentillopp/vattenavlopp 56

Allmänna problem med diskmaskinen 57

Ljud 58

Diskresultatet är inte tillfredsställande....59

Åtgärda fel 62

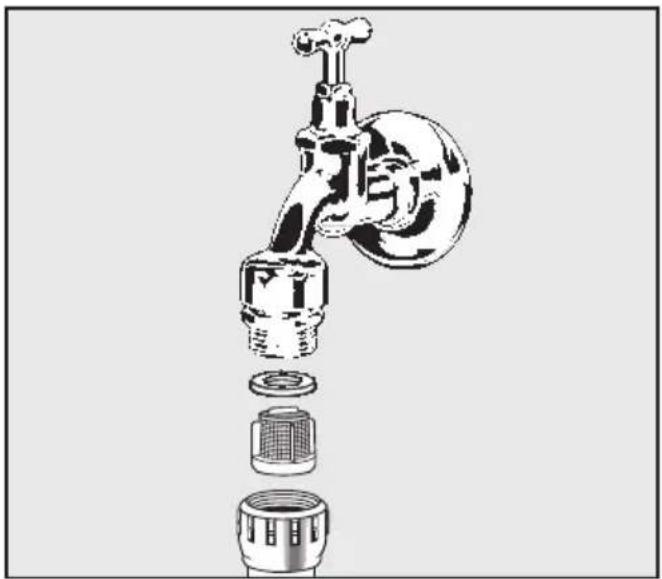

Rengöra silen i vattentilloppet 62

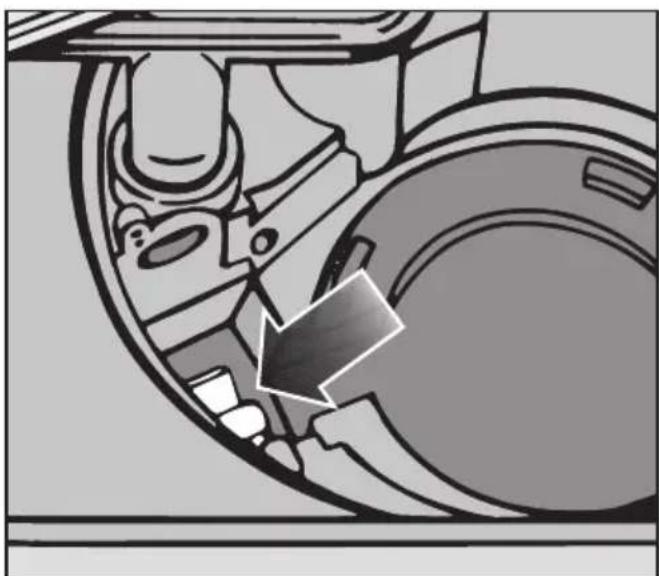

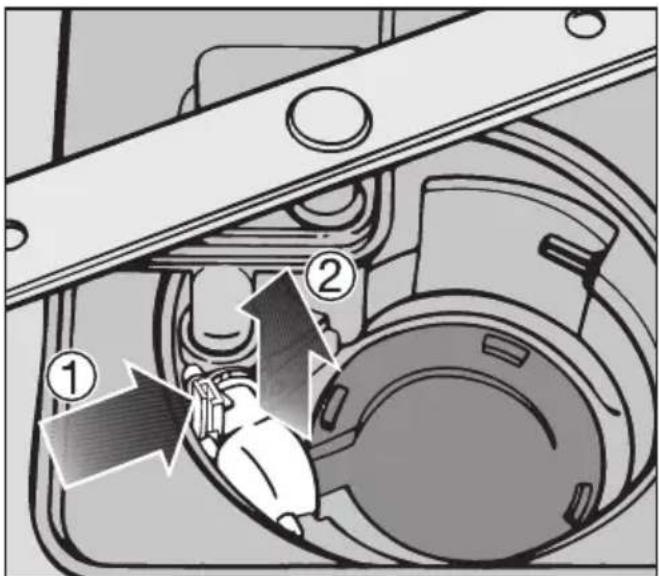

Rengöra avloppspumpen och backventilen 63

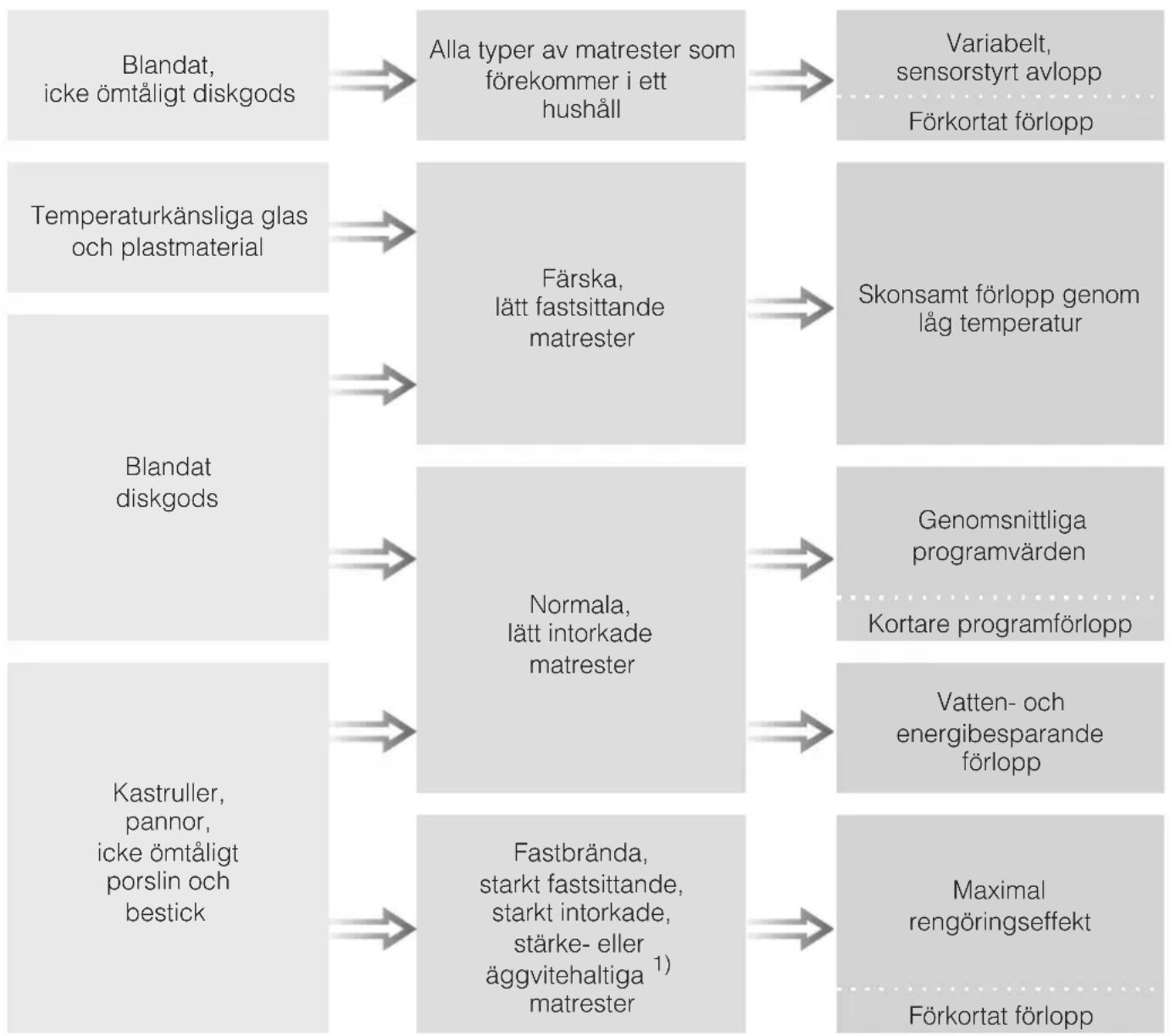

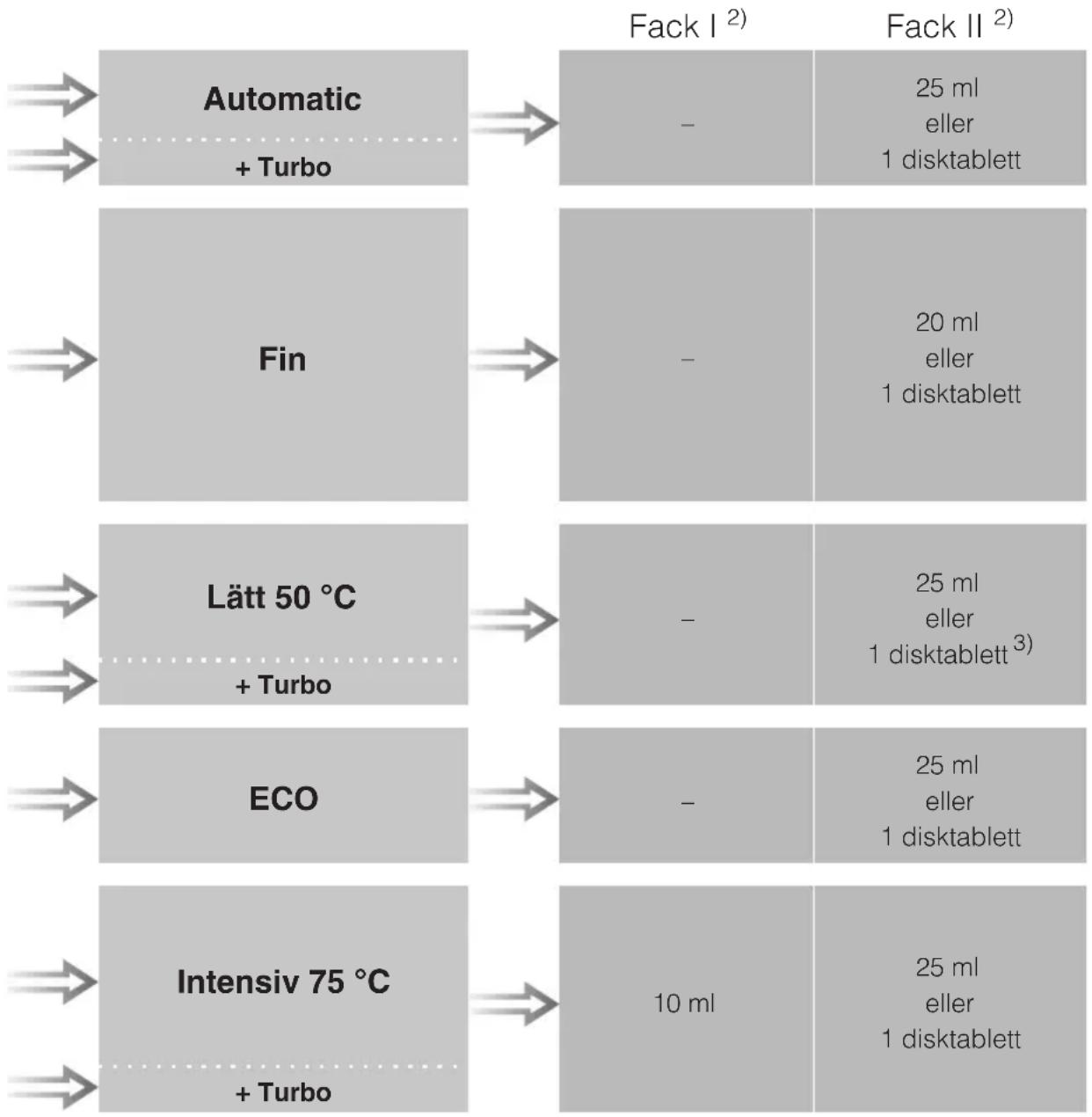

Programöversikt 64

Miele service....68

Reparationer 68

Garantitid och garantivillkor 68

Innehållsförteckning

Elanslutning 70

Vattenanslutning 71

Mieles vattenskyddssystem....71

Vattentillopp 71

Vattenavlopp 72

Tekniska data 73

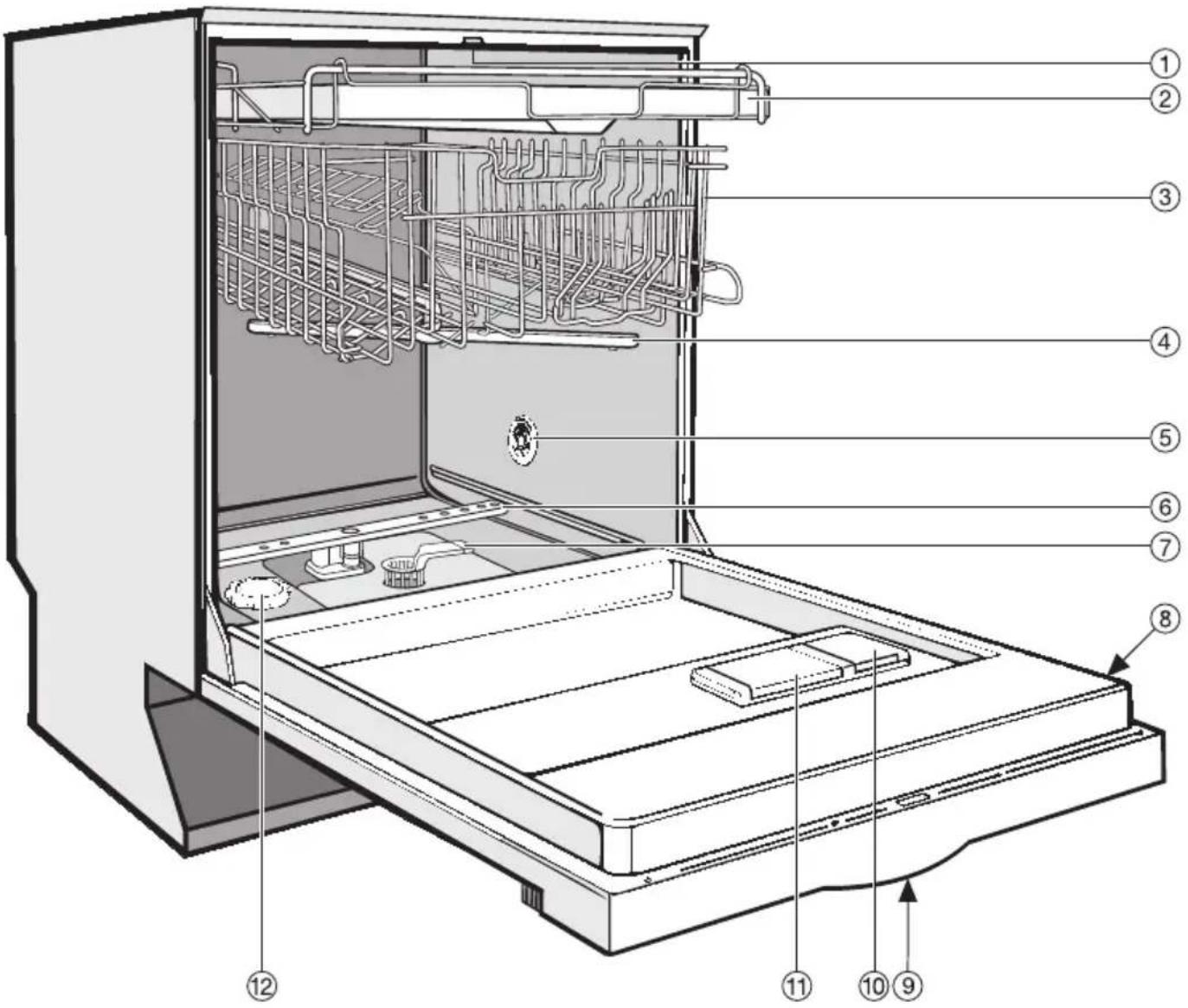

Översiktsbild

① Övre spolarmen (inte synlig på bilden)
② Besticklåda (beroende på modell)
③Överkorg
④Mittersta spolarmen
⑤Ventilationsöppning för torkning (beroende på modell)
⑥Nedre spolarmen

⑦Silkombination
⑧Typskylt
⑨ Barnsäkerhetsspärr i handtaget (inte synligt på bilden)
⑩Behållare för sköljmedel
⑪ Diskmedelsbehållare med två fack
⑫Saltbehållare för avhärdningsfunktion

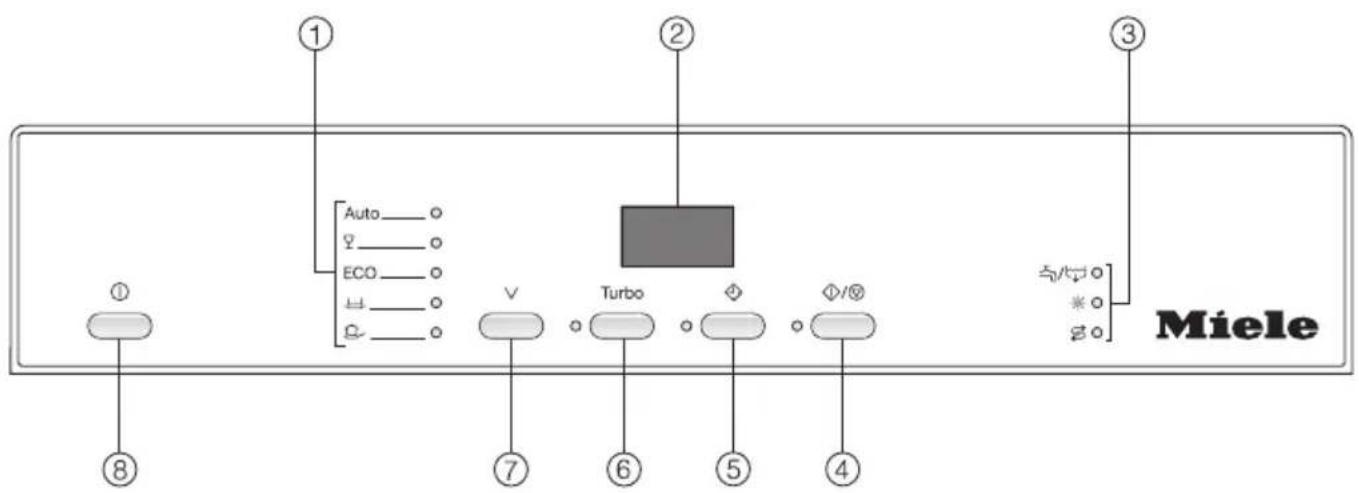

Manöverpanel

①Programurval
②Tidsindikering
③Kontrollampor/indikeringar för påfyllning
④Start/Stoppknapp med kontrollampa
⑤ Knapp för Senare start med kontrollampa
⑥Turboknapp med kontrollampa
⑦Programvalsknapp
⑧Knapp ①(Till/Frånknapp)

Översikt symboler

①Till/Frånknapp
VProgramvalsknapp
Turbo Turboknapp
Knapp för Senare start
◇/ ▽Start/Stoppknapp

Kontrollampor

Tillopp/avlopp
Sköljmedel
Salt

Program

Auto Automatic

Fin

ECO ECO

Lätt 50 °C

Intensiv 75 °C

Denna bruksanvisning beskriver flera diskmaskinsmodeller med olika höjd.

De olika modellerna har följande beteckningar:

normal = diskmaskin 80,5 cm hög (inbyggnadsmodell)

respektive 84,5 cm hög (fristående modell)

XXL = diskmaskin 84,5 cm hög.

Denna diskmaskin uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till person- och sakskador.

Läs bruksanvisningen noga innan diskmaskinen monteras och tas i bruk. Därigenom förhindras olyckor samt skador på diskmaskinen.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte!

Användningsområde

Denna diskmaskin är avsedd att användas i hushåll eller i hus-hållsliknande miljöer.
▶ Diskmaskinen är inte avsedd för utomhusbruk.
All annan användning och alla ombyggnader och förändringar av diskmaskinen är inte tillåtna och kan innebära fara. Miele ansvarar inte för skador som uppkommit till följd av otillåten eller felaktig användning.
▶ Personer, särskilt barn, som inte kan använda diskmaskinen på ett säkert sätt får endast använda den under uppsikt av en vuxen person.

Om det finns barn i hemmet

Barn under åtta år bör hållas borta från diskmaskinen. De får endast använda den under uppsikt.

Barn från åtta år och uppåt får endast använda diskmaskinen utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna se och förstå riskerna med att använda diskmaskinen på ett felaktigt sätt om de ska använda den.

Barn får inte rengöra eller utföra service på diskmaskinen utan uppsikt.

Håll uppsikt över barn som befinner sig i närheten av diskmaskinen. Låt aldrig barn leka med diskmaskinen. Det finns bland annat risk för att barn kan bli instängda i diskmaskinen!

Se till att barn inte kommer i kontakt med diskmedlet! Diskmedel kan orsaka frätskador i mun och svalg och leda till kvävning. Se till att barn inte kommer i närheten av den öppna diskmaskinen. Det kan fortfarande finnas kvar rester av diskmedel i diskmaskinen. Åk genast till en läkare om barnet har stoppat diskmedel i munnen.

Teknisk säkerhet

Kontrollera att diskmaskinen inte har några synliga skador innan den installeras. En skadad diskmaskin får inte tas i drift. En skadad diskmaskin kan utgöra en fara!
▶ Diskmaskinen får endast anslutas till ett jordat eluttag som är in-stallerat enligt gällande säkerhetsföreskrifter. När diskmaskinen har installerats måste vägguttaget gå att komma åt så att strömmen kan brytas när som helst.
Det får inte finnas en stickpropp till en annan elektrisk maskin bakom diskmaskinen. Inbyggnadsdjupet kan vara otillräckligt och genom tryck på stickproppen uppstår risk för överhettning (brandfara).
▶ Diskmaskinen får inte byggas in under en håll. Hällens höga temperaturavgivning kan skada diskmaskinen. Av samma anledning är det inte heller tillåtet att installera diskmaskinen direkt bredvid värmeavgivande maskiner som inte brukar förekomma i kök (till exempel öppna eldstäder för uppvärmning och liknande).
▶ Diskmaskinen får inte anslutas till elnätet förrän alla installations- och monteringsarbeten (inklusive inställningen till luckfjädringen) har avslutats.

Innan diskmaskinen ansluts måste uppgifterna om anslutning (säkring, spänning och frekvens) på diskmaskinens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen så att dessa överensstämmer.
Diskmaskinens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen.

Tillverkaren ansvarar inte för skador som har uppstått på grund av avsaknad av eller brott på jordad kabel (till exempel elektriska stöt-ar).

▶ Diskmaskinens elanslutning får inte dras via grenuttag eller förlängningskabel eftersom den nödvändiga säkerheten då inte kan garanteras (till exempel risk för överhettning).

▶ Diskmaskinen får inte användas på uppställningsplatser som inte är fasta (till exempel båtar).

Placera inte diskmaskinen i utrymmen med risk för frost. Frysta slangar kan spricka och elektronikens tillförlitlighet kan minska på grund av temperaturer under fryspunkten.

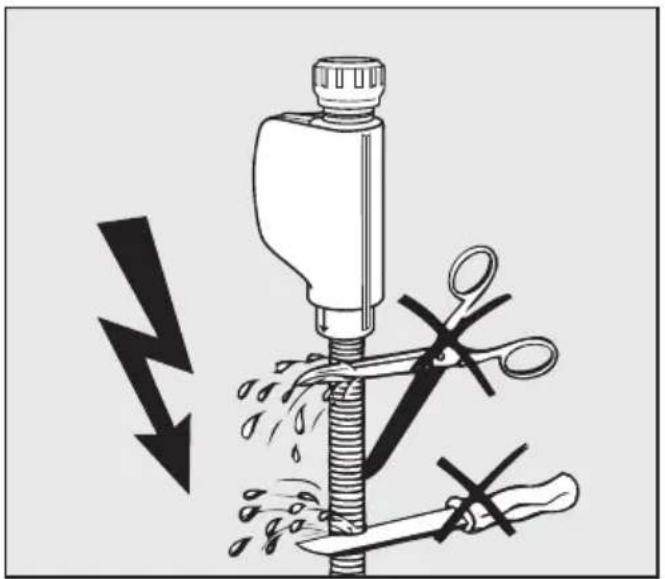

Vattenanslutningens plasthölje innehåller en elektrisk ventil. Doppa inte höljet i vatten.
I tilloppsslangen finns strömförande ledningar. Slangen får därför inte kortas av.
Det inbyggda Waterproof-systemet är ett tillförlitligt skydd mot vattenläckage under följande förutsättningar:

• att diskmaskinen installeras enligt instruktionerna
• att diskmaskinen repareras och defekta delar byts ut vid synlig skada
• att vattenkranen stängs av om diskmaskinen står oanvänd en längre tid (till exempel vid semester).

Waterproof-systemet fungerar även när diskmaskinen är avstängd. Strömmen till diskmaskinen får dock inte vara bruten.

En skadad diskmaskin kan utgöra en fara! En skadad diskmaskin ska omedelbart tas ur drift. Kontakta närmaste återförsäljare eller Miele service.

Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan inte garantibestämmelserna åberopas vid senare skador.
Defekta delar får endast bytas ut mot originalreservdelar från Miele. Endast om originalreservdelar används kan Miele garantera att diskmaskinen uppfyller alla säkerhetskrav.
Bryt strömmen till diskmaskinen vid reparation och underhåll (stäng av diskmaskinen och dra sedan ut stickproppen).
En skadad anslutningskabel får endast ersättas med en speciell anslutningskabel av samma typ (kan beställas hos Mieles reservdelsavdelning). Av säkerhetsskäl får bytet endast utföras av auktoriserad fackman eller av Miele service.

Fackmässig installation

▶ Installera och anslut diskmaskinen enligt monteringsanvisningen.

Iaktta försiktighet vid förberedelse inför och utförande av montering av diskmaskinen. Vissa metalldelar är förknippade med risk för skärsår eller andra skador. Använd skyddshandskar.

▶ Diskmaskinen måste stå vågrätt för att felfri drift ska kunna garanteras.
För att säkerställa att diskmaskinen står stadigt måste den placeras under en genomgående bänkskiva monterad i intillstående skåp. Gäller integrerade diskmaskiner och diskmaskiner för inbyggnad under bänkskiva.
Om en fristående diskmaskin ska byggas om till en diskmaskin för underbyggnad ska sockeln avlägsnas och en sockel för underbyggnad monteras. Använd tillhörande monteringssats.

Annars finns risk för skador på grund av utstickande metalldelar!

Luckfjädringarna måste ställas in jämnt på båda sidorna. Luckans fjädringar har rätt inställning när luckan stannar halvt öppen om man släpper den i denna position (cirka 45° vinkel). Den får alltså inte falla ner obromsat.

Användning

Tillsätt aldrig lösningsmedel i diskmaskinen. Risk för explosion!
Inandas inte diskmedel i pulverform! Svälj inte diskmedel! Ma- skindiskmedel är starkt frätande och kan orsaka frätskador i näsa, mun och svalg. Om någon har svalt eller andats in maskindiskmedel ska man omedelbart kontakta läkare eller Giftinformationscentralen, telefonnummer 112.
Lämna inte diskmaskinens lucka öppen i onödan. Det finns risk för att någon snubblar och/eller ramlar på luckan.
▶ Varmt porslin kan vara mycket varmt vid programslut! Låt det därför vara kvar i diskmaskinen efter avslutat program och låt det svalna så att det går att ta i porslinet utan att du bränner dig.
Stå eller sitt inte på den öppna luckan. Diskmaskinen kan välta. Du kan göra dig illa eller diskmaskinen kan gå sönder.
Använd endast disk- och sköljmedel för hushållsdiskmaskiner. Använd inte handdiskmedel!
Använd inte industridiskmedel eller diskmedel för professionellt bruk. Sådana diskmedel kan orsaka materialskador och det finns risk för starka kemiska reaktioner (till exempel knallgasreaktion).

Fyll inte på diskmedel (inte heller flytande diskmedel) i sköljmedelsbehållaren. Behållaren förstörs av diskmedel!
Fyll inte på diskmedel (inte heller flytande) i saltbehållaren. Diskmedel förstör avhärdaren.
Använd om möjligt endast grovkornigt salt eller rent koksalt. Andra saltsorter kan innehålla beståndsdelar som inte är vattenlösliga och kan därmed orsaka funktionsstörningar i avhärdaren.
I diskmaskiner med bestickkorg (beroende på modell) ska be-sticken av säkerhetsskäl placeras med spetsarna neråt. Då undviker man att någon skadar sig på knivarnas och gafflarnas spetsar. Besticken blir dock lättare rena och torkar snabbare om de placeras i diskmaskinen med skaften neråt.
▶ Diska inte plastmaterial som inte är temperaturbeständigt, till exempel engångsförpackningar och -bestick. Sådant material kan deformeras av de höga temperaturerna.
Om du använder funktionen Senare start (beroende på modell) ska diskmedelsbehållaren vara torr när diskmedlet fylls på. Torka behållaren vid behov. Om diskmedelsbehållaren är fuktig klumpar sig diskmedlet och sköljs inte ur ordentligt.

Tillbehör

Endast tillbehör som uttryckligen har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar och Miele kan inte heller garantera att gällande säkerhetskrav uppfylls.

Hantering av uttjänad diskmaskin

Gör lucklåset obrukbart så att barn inte kan låsa in sig i diskmaskinen. Avlägsna eller förstör lucklåsets låshake.

Tillverkaren ansvarar inte för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Förpackningsmaterial

Emballaget skyddar diskmaskinen mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Det handlar om följande material:

Yttre förpackning:

• wellpapp av upp till 100 % återvinningsmaterial, alternativt sträckfilm av polyetylen (PE)
• PP-band av polypropylen (PP).
  Inre förpackning:
• expanderbar polystyrol (EPS) utan tillsatser av klor och fluor
• botten, lock och stödlister av obehandlat naturträ
• skyddsplast av polyetylen (PE).

Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Din återförsäljare kan återta förpackningen för återvinning eller informera dig om närmaste återvinningsstation.

Hantering av uttjänad diskmaskin

Elektriska och elektroniska produkter som har tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för deras funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker och skador på miljön. Kasta därför på inga villkor den uttjänade diskmaskinen i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att den uttjänade diskmaskinen förvaras barnsäkert tills den lämnas in för omhändertagande.

Diskmaskinens alla plastdelar är markerade med internationellt normerade symboler. Därför kan diskmaskinens delar återvinnas miljövänligt med hjälp av källsortering.

Ekonomisk diskning

Denna diskmaskin diskar väldigt vatten- och energisnålt.

Du kan spara en hel del om du följer nedanstående tips.

■ Du kan ansluta diskmaskinen till varmvatten. Varmvattenanslutningen är särskilt lämplig vid en energibesparande uppvärmning av varmvatten, till exempel med hjälp av solenergi.
Vid eluppvärmning rekommenderar vi kallvattenanslutning.

■ Utnyttja diskkorgarnas kapacitet fullt ut utan att för den skull överfylla diskkorgarna. På så vis blir diskningen mest ekonomisk.

■ Välj ett diskprogram som motsvarar diskgodset och dess smutsighetsgrad.

■ Välj programmet ECO för extra energibesparande diskning.

Detta program är med hänsyn till energi- och vattenförbrukningen det effektivaste för diskning av normal-smutsat diskgods.

■ Följ diskmedelstillverkarens doseringsanvisningar.

- Vid användning av diskmedel i pulverform eller flytande diskmedel kan diskmedelsmängden reduceras med ^1/3 om diskkorgarna endast är fyllda till hälften.

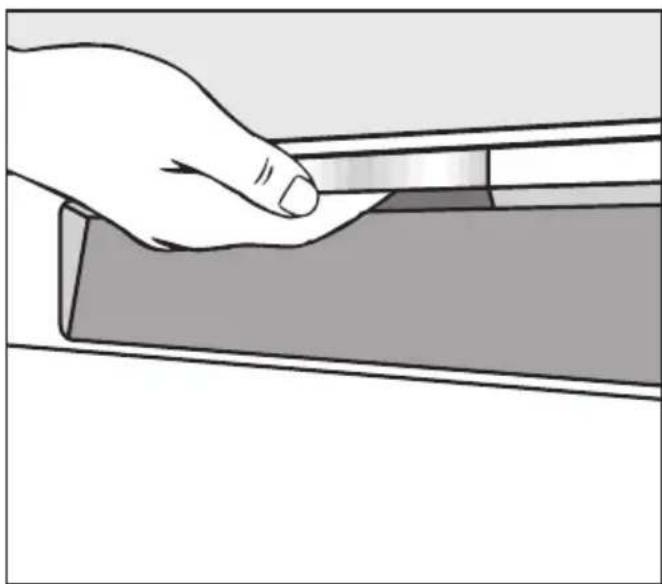

Öppna luckan

■ Fatta tag i handtaget och dra i det för att öppna luckan.

Om luckan öppnas när diskmaskinen är igång, avbryts alla funktioner automatiskt.

Stänga luckan

■Skjut in diskkorgarna.

■ Tryck in luckan tills du känner att låset hakar fast.

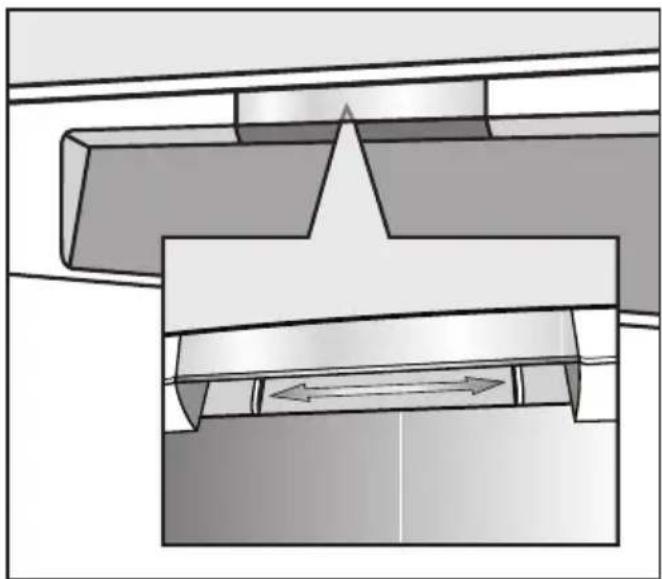

Barnsäkerhetsspärr

För att förhindra barn från att öppna diskmaskinen kan du låsa luckan med barnsäkerhetsspärren.

■ För att spärra luckan, flyttar du reglaget under greppkanten åt höger.

■ För att låsa upp luckan, flyttar du reglaget åt vänster.

Vattenavhärdare

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten förorsakar vita beläggningar på disken och diskkammarens väggar. Om hårdhetsgraden överstiger 4 °dH (0,7 mmol/l) måste vattnet därför avhärdas. Den inbyggda vattenavhärdaren avhärdar automatiskt. Avhärdaren lämpar sig för en vattenhärdhet på upp till 70 °dH (12,6 mmol/l).

• För att kunna avhärda vattnet behöver avhärdaren salt.
  Vid användning av kombinationsdiskmedel går det vid vissa hårdhetsgrader på vattnet (≤ 21 °dH) att avstå från salt (se avsnittet "Diskmedel").
• Diskmaskinen måste programmeras exakt efter hårdhetsgraden på det vatten som används på uppställningsplatsen.
• Den lokala vattenleverantören lämnar information om vattnets hårdhetsgrad.

Vid varierande hårdhetsgrad (t ex 37–50 °d) ska inställningen alltid programmeras efter den högsta hårdhetsgraden (i det här exemplet 50 °d).

Eventuellt framtida servicearbete underlättas om du känner till vattnets hårdhetsgrad.

■ Anteckna därför vattnets hårdhetsgrad här:

°dH

Förinställd hårdhetsgrad vid leverans är 15 °dH (2,7 mmol/l).

Om denna inställning överensstämmer med hårdheten för vattnet på uppställningsplatsen behöver du inte läsa vidare.

Om det är en annan hårdhet för vattnet på uppställningsplatsen måste avhär- daren programmeras med hjälp av knapparna på manöverpanelen.

Programmera avhärdaren

Vid programmeringen blinkar och lyser olika kontrollampor efter varje knapp-tryckning. Endast kontrollamporna i nedanstående steg har dock betydelse för programmeringen.

Det är möjligt att när som helst avbryta programmeringen och börja om från början genom att diskmaskinen stängs av med knappen ①.

■ Stäng av diskmaskinen med knappen ①om den är inkopplad.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen Ⓐ. Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.

Om så inte är fallet, börja om från början.

■ Tryck två gånger på knappen för Senare start 🔒.

Kontrollampan för Senare start ◆ blinkar två gånger i korta intervaller.

I tidsdisplayen blinkar P 1 5.

Vid leverans är en vattenhårdhet på 15 °dH inställd.

Det inställda värdet visas i tidsdisplayen efter P (se tabell).

■ Välj den blinkrytm som motsvarar den aktuella hårdhetsgraden på vattnet med knappen ◆ / ▽. Varje knapptryckning leder till en ny nivå. Efter det högsta värdet börjar inställningen om från början.
■ Stäng av diskmaskinen med knappen Ⓘ.

■ Stäng av diskmaskinen med knappen ①.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen ①. Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.
■ Tryck två gånger på knappen för Senare start 🔒.

Kontrollampan för Senare start ◆ blinkar två gånger i korta intervaller.

Den inställda vattenhärdheten framgår av blinkandet i displayen.

Sifferföljden efter P visar den inställda vattenhårdheten (se tabell).

■ Stäng av diskmaskinen med knappen Ⓘ.

Första gången diskmaskinen används behövs:

• diskmedel för hushållsmaskiner
• sköljmedel för hushållsdiskmaskiner

Om vattenhärdheten på uppställningsplatsen är högre än 6 °dH behöver du även:

• cirka 2 liter vatten
• cirka 2 kg salt.

Alla diskmaskiner genomgår en funktionstest i fabriken.

Vattenrester i diskmaskinen beror på denna test och inte på att diskmaskinen har använts tidigare.

Fylla på salt för avhärdning

Om vattenhårdheten på uppställningsplatsen konstant ligger under 4 °dH (= 0,7 mmol/l) behöver inget salt fyllas på.

Du måste dock ändå programmera diskmaskinen för rätt vattenhärdhet.

Viktigt! Innan du fyller på salt första gången måste du fylla på saltbehållaren med cirka 2 liter vatten så att saltet kan lösas upp. När diskmaskinen har tagits i bruk finns det alltid tillräckligt med vatten i saltbehållaren.

⚠️Fyll inte på diskmedel (inte heller flytande) i saltbehållaren. Diskmedel förstör avhärdaren.

⚠ Använd om möjligt endast grovkornigt salt eller rent koksalt. Andra saltsorter kan innehålla beståndsdelar som inte är vattenlösliga och kan därmed orsaka funktionsstörningar på avhärdningen.

Första gången diskmaskinen används

■ Ta ut underkorgen ur diskmaskinen och öppna saltbehållarens lock.

Varje gång saltbehållarens lock öppnas rinner vatten och/eller saltrester ut ur behållaren. Öppna därför endast saltbehållaren för att fylla på salt.

■ Fyll först saltbehållaren med cirka 2 liter vatten.

■ Placera påfyllningstratten på saltbehållarens öppning och fyll sedan på med salt tills behållaren är fylld. Saltbehållaren rymmer ungefär 2 kg beroende på saltsort.

■ Rengör området runt påfyllningsöppningen från saltrester och skruva fast locket ordentligt på behållaren.

■ Starta direkt därefter Fin-programmet med Turbo påkopplad men utan diskgods så att det överflödiga salt-vattnet späds ut och spolas bort.

Indikering för påfyllning av salt

■ Fyll på salt efter ett avslutat program så snart kontrollampan ⬆ tänds.

Efter saltpåfyllning kan kontrollampan fortsätta att lysa ett tag. Den släcks så snart saltkoncentrationen är tillräckligt hög.

Indikering för påfyllning av salt är avstängd om du har programmerat diskmaskinen på en vattenhårdhet under 4 °dH (= 0,7 mmol/l).

⚠️ Starta direkt därefter Fin-programmet med Turbo påkopplad men utan diskgods så att det överflödiga saltvattnet späds ut och spolas bort.

Stänga av kontrollamporna

Om du alltid använder diskmedel med fler funktioner och störs av kontrollam-porna för påfyllning av salt och skölj-medel, kan du stänga av dem.

■ Stäng av diskmaskinen med knappen Ⓘ.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen ①. Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.

Om så inte är fallet, börja om från början.

■ Tryck på knappen för Senare start nio gånger.

Kontrollampan för Senare start ◆ blinkar nio gånger i korta intervaller.

Blinkandet i tidsdisplayen visar om kontrollamporna är av eller på.

• P 1: Kontrollamporna är på
• P 0: Kontrollamporna är avstängda

■ Om du vill ändra inställningen så trycker du på programvalsknappen.

Inställningen sparas direkt.

■ Stäng av diskmaskinen med knappen ①.

Om du slutar att använda diskmedel med fler funktioner så tänk på att fyl- la på salt och sköljmedel och att ak- tivera indikeringarna för påfyllning.

Första gången diskmaskinen används

Sköljmedel

Sköljmedel behövs för att vattnet ska rinna av jämnt från hela disken, så att den inte blir fläckig och för att disken ska torka lättare. Sköljmedel fylls på i behållaren för sköljmedel. Den inställda mängden doseras automatiskt.

⚠️ Fyll endast på sköljmedel för hushållsdiskmaskiner. Fyll aldrig på handdisk- eller maskindiskmedel. Sköljmedelsbehållaren förstörs av dessa.

Som alternativ till sköljmedel kan du använda

- matättika med högst 5 procent syra-halt

eller

- 10-procentig flytande citronsyra.

Disken blir dock fuktigare och fläckiga-re än om du använder sköljmedel.

⚠️ Använd inte ättika med högre sy- rahalt (t ex 25-procentig ättikssprit). Diskmaskinen kan ta skada.

Om du uteslutande diskar med diskmedel med fler funktioner, behöver du inte fylla på med sköljmedel.

Fylla på sköljmedel

■ Tryck på öppningsknappen på sköljmedelsbehållarens lock i pilens riktning. Luckan öppnas.

■ Fyll endast på så mycket sköljmedel att det syns i påfyllningsöppningen.

Behållaren rymmer ungefär 110 ml.

■ Stäng locket ordentligt. Om locket inte sitter fast kan det komma in vatten i sköljmedelsbehållaren under diskning.

■ Torka noga bort eventuellt överflödigt sköljmedel eftersom detta annars kan ge upphov till kraftig skumbildning i nästa program.

Indikering för påfyllning av sköljmedel ✉

När kontrollampan ✝ tänds räcker sköljmedlet till ytterligare 2–3 diskomgångar.

■ Fyll på sköljmedel i tid.

Om du alltid använder diskmedel med fler funktioner och du störs av indikeringarna för salt och sköljmedel så kan du stänga av dem (se avsnitt-et "Första gången du använder diskmaskinen - Indikering för påfyllning av salt").

Om du slutar att använda diskmedel med fler funktioner så tänk på att fyl- la på salt och sköljmedel och att ak- tivera indikeringarna för påfyllning.

Ställa in sköljmedelsdosering

För att få ett optimalt diskresultat kan du programmera sköljmedelsdoseringen.

Doseringsmängden kan ställas in i steg från cirka 0–6 ml sköljmedel. Vid leverans är en sköljmedelsmängd på cirka 3 ml inställd. Denna inställning är en rekommendation.

Den doserade sköljmedelsmängden kan på grund av den automatiska anpassningen för programmet Automatic bli högre än det inställda värdet.

Om disken blir fläckig:

■ Ställ in en större mängd sköljmedel.

Om en mjölkaktig hinna uppstår på disken:

■ Ställ in en mindre mängd sköljmedel.

■ Stäng av diskmaskinen med knappen Ⓘ.

■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen Ⓐ.

Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.

Om så inte är fallet, börja om från början.

■ Tryck tre gånger på knappen för Senare start ◆.

Kontrollampan för Senare start ◆ blinkar tre gånger i korta intervaller.

I tidsdisplayen blinkar P 3.

Vid leverans är en sköljmedelsmängd på 3 ml inställd (fabriksinställning).

Det inställda värdet visas i tidsdisplayen efter P.

■ Välj det värde som motsvarar önskad sköljmedelsmängd med hjälp av knappen ◇/ ▽.

Varje knapptryckning leder till en ny nivå.

Den programmerade sköljmedelsmängden sparas direkt.

■ Stäng av diskmaskinen med knappen Ⓘ.

Vad du bör tänka på

Avlägsna grova matrester från disk-godset.

Disken behöver inte sköljas av under rinnande vatten.

⚠️ Diska inte diskgods med aska, sand, vax, smörjfett eller färg i diskmaskinen.

Dessa ämnen förstör diskmaskinen.

Du kan placera disk på valfri plats i diskkorgarna. Nedanstående tips bör dock följas:

• Disken får inte ligga i varandra så att de olika delarna täcker varandra.
• Disken måste ställas så att vattenstrålarna kommer åt överallt. Annars blir disken inte ren!
• Kontrollera att disken står stadigt.
• Disk som till exempel koppar, glas, skålar och kastruller placeras med öppningen neråt.

• Hög och smal disk som till exempel vaser och flaskor ska inte ställas i diskkorgens hörn utan i mitten av diskkorgen. Där nås de lättast av vattenstrålarna.

• Disk med kupad botten placeras lutande, så att vattnet kan rinna av ordentligt.

• Se till att spolarmarna inte blockeras av alltför hög disk eller disk som sticker ner från diskkorgen ovanför. Kontrollera gärna genom att vrida spolarmarna för hand.
• Se till att små föremål inte ramlar genom diskkorgen. Små delar som till exempel lock bör placeras i besticklådan eller bestickkorgen (beroende på modell).

Viss mat som till exempel morot, tomat och ketchup innehåller naturliga färgämnen. Dessa färgämnen kan missfärga plastkärl och plastdelar om större mängder av dessa färgämnen hamnar i diskmaskinen. Plastdelarnas stabilitet påverkas inte av missfärgningen.

Diskgods som inte är lämpat för maskindisk:

• Bestick av trä eller med delar av trä: träet nöts. Dessutom är de limsorter som används inte lämpade för ma- skindisk. Följden blir att trädelar, som till exempel träskaft, kan lossna.
• Antikföremål såsom värdefulla vaser eller glas med dekor: dessa tål inte maskindisk.
• Plastföremål som inte är temperaturbeständiga: dessa kan deformeras.
• Föremål av koppar, mässing, tenn och aluminium: dessa kan missfärgas och bli matta.
  – Dekorationer påmålade efter glase-ring: dessa kan blekna efter många diskningar.
• Ömtåliga glas- och kristallföremål: dessa kan bli matta efter en längre tid.

Vi rekommenderar:

• Köp porslin och bestick som tål att diskas i diskmaskin.
• Glas kan bli matta efter många diskomgångar i diskmaskin. Använd därför program med låg temperatur (se avsnittet "Programöversikt") eller program med GlassCare (beroende på modell) för ömtåliga glas. Risken för att de ska bli matta minskar då.

OBS!

Silver som har polerats med silverputsmedel kan fortfarande vara fuktigt och fläckigt efter diskningen eftersom vattnet inte rinner av helt och hållet. Silver måste torkas av med handduk efter diskningen.

Silver kan missfärgas vid kontakt med svavelhaltiga livsmedel. Till dessa hör till exempel äggula, lök, majonnäs, senap, baljväxter, fisk, saltlag och marina- der.

Aluminiumföremål (till exempel fettfilter) får inte diskas med industri-rengöringsmedel som innehåller höga halter alkalihydroxid. Det kan uppstå materialskador. I extrema fall föreligger risk för explosionsartad kemisk reaktion (till exempel knall-gasreaktion).

Överkorg

⚠️ Av säkerhetsskäl ska diskning alltid ske med insatt över- och underkorg.

■ Placera smått, lätt och ömtåligt disk-gods, som till exempel kaffefat, kop-par, glas och dessertskålar i överkorg-en.
Även kastruller med låga kanter kan ställas i överkorgen.
- Lägg enstaka långt diskgods som till exempel soppslevar, slevar och långa knivar på tvären framtill i överkorgen.

Hylla (beroende på modell)

■ Behöver du mer plats för högt disk-gods kan du fälla upp hyllan.

Glas kan ställas mot hyllan för att de ska stå mer stabilt.

■ Fäll ner hyllan och ställ de höga glas- en mot den.

Justera överkorgen

För att få mer plats i över- eller under- korgen för höga saker kan du justera överkorgen i tre höjdlägen med cirka 2 cm avständ mellan varandra.

För att vattnet lättare ska kunna rinna ur fördjupningarna kan överkorgen även sättas in lutande med ena sidan högt och andra sidan lågt. Kontrollera dock att korgen kan skjutas in i diskutrymmet utan problem efter justeringen.

■ Dra ut överkorgen.

Justera överkorgen uppåt:

■ Dra korgen uppåt tills den hakar fast.

Justera överkorgen neråt:

■ Lossa spärrarna på överkorgens sidor genom att dra dem uppåt.

■ Sätt korgen i önskad position och lås spärrarna igen.

Beroende på hur överkorgen ställs in kan till exempel tallrikar med följande mått placeras i korgarna.

Diskmaskin med besticklåda (modell, se typskylt)

Inställning av över-korgen	Tallrikar-∅icm
	Överkorg Under - korg
	Normal XXL
Övre läge 1	5 19 31
Mitten 17	21 29
Nedre läge 1	19 23 27

Diskmaskin med bestickkorg (modell, se typskylt)

Inställning av över-korgen	Tallrikar-∅icm
	Överkorg Under-korg
	Normal XXL
Övre läge 20	24	31
Mitten 22	26	29
Nedre läge 24	28	27

Underkorg

■ Placera större och tyngre diskgods som tallrikar, fat, kastruller och skålar underkorgen.

Du kan också placera mindre disk-gods som exempelvis glas, koppar, assietter och kaffefat där.

Diskmaskin med besticklåda

Väldigt smutsig disk

■ Ställ större tallrikar i mitten av underkorgen.

Om du placerar tallrikarna lutande kan du få in tallrikar med en diameter på upp till 35 cm.

Bestick

Besticklåda (beroende på modell)

■ Placera besticken i besticklådan på det sätt som visas på bilden.

Om knivar, gafflar och skedar placeras i olika avdelningar underlättar det ur-plockningen.

Skedbladen bör ligga på de tandade fördjupningarna som bilden visar, så att vattnet kan rinna av helt och hållet.

Den övre spolarmen får inte blockeras av för högt diskgods (till exempel tårtspadar)!

Om skedar med runda eller ovala skaft inte kan läggas mellan hållarna, så kan man vända dem så att skedbladen ligger mellan hållarna i stället.

Bestickkorg (beroende på modell)

Du kan ställa bestickkorgen var du vill på de främre pinninsatserna i underkorgen.

■ Av säkerhetsskäl bör besticken placeras med den spetsiga delen neråt i bestickkorgen.

Besticken blir dock lättare rena och torkar snabbare om de placeras med skaften neråt i bestickkorgen.

■ Sätt ner kortare bestick i hållarna som finns på tre av bestickkorgens sidor.

Bestickhållare för bestickkorgen

Den medföljande bestickhållaren är avsedd för väldigt smutsiga bestick. Eftersom besticken hängs upp separat i hållaren ligger de inte mot varandra och ytorna nås då bättre av vattenstrålarna.

■ Sätt fast bestickhållaren på bestickkorgen vid behov.

■ Sätt i besticken med skaften neråt i bestickhållaren. Fördela besticken jämnt.

Diskmedel

⚠️ Använd endast diskmedel för hushållsdiskmaskiner.

Diskmedelssorter

Moderna diskmedel innehåller många verksamma ämnen. De viktigaste är:

• fosfat som binder vattenhärdheten och därmed förhindrar kalkavlagringar.
• alkaliteten som är nödvändig för uppluckring av fasttorkad smuts.
• enzymer som bryter ner stärkelse och löser upp äggvita.
• blekningsmedel som är baserat på syra avlägsnar färgfläckar (till exempel te, kaffe, tomatsås).

Huvudsakligen säljs fosfathaltiga, milt alkaliska diskmedel med enzymer och blekmedel baserade på syre. Produkter utan fosfat är väldigt ovanliga.

Det finns olika typer av diskmedel.

• Diskmedel i pulver- och gelform doseras olika beroende på mängden disk och hur smutsig disken är.
• Disktabletter innehåller en diskmedelsmängd som oftast är tillräcklig för alla diskprogram.

Förutom vanligt diskmedel finns det produkter med flera funktioner.

Förutom sköljmedelsfunktionen innehåller kombinationsdiskmedel även en vattenavhärdningsfunktion (saltersättning). I butikerna kallas dessa produkter för "3 i 1". Diskmedel med extra komponenter som glasskydd, glansmedel för rostfritt stål eller diskförstärkningsfunktion kallas "4 i 1", "5 i 1" och så vidare. Använd endast dessa kombinationsdiskmedel inom det vattenhärdhetsområde som anges av tillverkaren på förpackningen. Disk- och torkeffekten för diskmedelsprodukter med kombinerade funktioner kan vara mycket varierande.

Ett optimalt disk- och torkresultat får du genom att använda vanligt disk-medel tillsammas med separat dosering av salt och sköljmedel.

Diskmedelsdosering

■ Följ anvisningarna på diskmedelsförpackningen vid dosering av diskmedel.
■ Om inget annat anges doserar du en maskindisktablett eller beroende på hur smutsig disken är 20 till 30 ml flyt-ande diskmedel i fack II.
Om diskgodset är mycket smutsigt kan du även fylla på en liten mängd diskmedel i fack I (se programöversikten).
■ Det kan hända att en del disktabletter inte löser upp sig helt i programmet Snabb.

Använder du mindre diskmedel än rekommenderad mängd kan det hända att disken inte blir riktigt ren.

⚠ Undvik inandning av pulverdiskmedel. Se till att diskmedel inte sväljs av misstag. Maskindiskmedel är starkt frätande och kan orsaka frätskador i näsa, mun och svalg. Om någon har svalt maskindiskmedel ska du omedelbart kontakta läkare eller Giftinformationscentralen, telefonnummer 112. Se till att barn inte kommer i kontakt med diskmedlet. Se till att barn inte kommer i närheten av en öppen diskmaskin. Det kan finnas diskmedelsrester kvar i diskmaskinen. Fyll på diskmedel precis före programstarten och lås luckan med barnsäkerhetsspärren (beroende på modell).

Fylla på diskmedel

■ Tryck på öppningsknappen. Locket öppnas.

Locket är alltid öppet efter avslutat diskprogram.

■ Fyll på diskmedel i facken och stäng locket till diskmedelsbehållaren.

■Förslut även diskmedelsförpackningen. Annars kan det bildas klumpar i diskmedlet.

Doseringsinformation

Fack I rymmer max 10 ml och fack II max 50 ml diskmedel.

Fack II har markeringar som doseringshjälp: 20, 30. Med luckan i vågrätt läge visar den hur mycket diskmedel som tillsatts i ml.

Koppla in diskmaskinen

■ Kontrollera att spolarmarna kan rotera fritt.
■ Stäng luckan.
- Öppna vattenkranen, om den är stängd.
■ Koppla in diskmaskinen med knappen ①.

Kontrollampan Start/Stopp blinkar och kontrollampan för ett program lyser.

Välja program

Välj alltid det program som bäst passar till det som ska diskas, alltså till typ av diskgods och hur smutsigt det är.

I avsnittet "Programöversikt" beskrivs programmen och deras användningsområden.

■ Välj önskat program med hjälp av programvalsknappen.

Kontrollampan för det valda program- met lyser.

I tidsdisplayen visas tiden för det valda programmet i timmar och minuter.

Du kan nu välja tillvalsfunktion/er (se avsnittet "Tillvalsfunktioner").

Starta ett program

■ Tryck på knappen ◇ / ▽.

Programmet startar. Kontrollamporna för Start/Stopp och för det valda programmet lyser. Om du har valt tillvalsfunktion/er så lyser även kontrollamporna för dessa.

Om du måste avbryta ett program bör du göra det under de första minuterna efter programstart. Annars kan viktiga programavsnitt (exempelvis avhärdning) utebli.

Tidsindikering

Före programstart visas det valda programmets tid i timmar och minuter i displayen. Under programförloppet visas resterande tid fram till programslut.

Programtiden kan variera något för ett och samma program. Detta beror bland annat på temperaturen på invattnet, avhärdningen, typen av diskmedel, mängden disk och diskens nedsmutsningsgrad.

När du väljer ett program för första gången visas en genomsnittlig programtid för diskning med kallvatten.

Tidsvärdena i programöversikten motsvarar programtiden under normal last och temperatur.

För varje programförlopp korrigeras programtiden elektroniskt efter invatten-temperatur och diskmängd.

Standby

Några minuter efter senaste knapp-tryckning eller efter programslut växlar diskmaskinen för att spara energi till standby-läge. Tidsdisplayen och kon-trollamporna släcks och bara kon-trollampan ①blinkar långsamt.

■ För att koppla in visningen igen trycker du på knappen ①.

Om du inte stänger av eller öppnar diskmaskinen efter ett program så stängs den av helt efter efter några minuter i standby-läge (se avsnittet "Standbyoptimering").

Om salt eller sköljmedel behöver fyllas på eller om ett fel föreligger växlar diskmaskinen inte till standby-läge under programförloppet.

Du kan koppla från indikeringarna för påfyllning om du använder kombinationsdiskmedel och diskmaskinen ska kopplas in i standby-läge trots att det saknas salt eller sköljmedel. Indikering av fel kan inte kopplas från.

Programslut

När 0 visas i tidsdisplayen är programmet avslutat.

Du kan nu öppna luckan och plocka ur disken.

⚠️ För att undvika skador på ömtåliga bänkskivor av vattenånga ska luckan antingen öppnas helt efter programslut (inte bara en liten bit) eller vara helt stängd tills du plockar ut disken.

Stänga av diskmaskinen

Efter avslutat program:

■ Stäng av diskmaskinen med knappen Ⓘ.

Diskmaskinen förbrukar energi så länge den inte har stängts av med knappen Ⓐ.

Stäng för säkerhets skull också av vattenkranen om diskmaskinen ska stå oanvänd en längre tid, t ex vid semester.

Plocka ur disk

Varmt porslin är extra ömtåligt!

Låt det därför vara kvar i diskmaskinen efter att du stängt av den och låt det svalna så att det går att ta i porslinet utan att det bränns.

Diskgodset svalnar snabbare om du öppnar luckan helt efter att ha stängt av diskmaskinen.

■ Plocka först ut disken från underkorgen, sedan från överkorgen och sist från besticklådan (om sådan finns). Då undviks vattendroppar från överkorgen eller från besticklådan på disken i underkorgen.

Avbryta program tillfälligt

Programmet avbryts så snart luckan öppnas. När du stänger luckan fortsätter programmet efter ett par sekunder på det ställe där det avbröts.

⚠️ Om vattnet i diskmaskinen är hett finns risk för skållning! Undvik därför att öppna luckan, och om det är nödvändigt så gör det mycket försiktigt. Vänta cirka 20 sekunder med att stänga luckan så att temperaturen hinner gå ner i diskkammaren. Tryck sedan igen luckan helt tills låsmekanismen snäpper fast.

Byta program

Byt inte program om diskmedelsluckan redan är öppen.

Om ett program är igång kan du byta program på följande sätt:

■ Tryck på knappen ⏻ / Ⓥ i minst en sekund.

Programmet avbryts.

■ Välj önskat program och starta detta.

Turbo

Turbo-funktionen gör att programtiden förkortas för de program där funktionen kan väljas.

Turbo-funktionen ökar förbrukningsvärdena för att ge optimalt diskresultat.

■ Koppla in diskmaskinen med knappen ①.

Kontrollampan ◆ / ▽ blinkar.

■ Välj ett program.
■ Tryck på knappen Turbo.

Kontrollampan Turbo lyser.

■ Du kan nu starta ett program.

Den valda funktionen är aktiverad för alla program tills du ändrar inställningen.

Senare start

Du kan skjuta fram programstarten för att t ex utnyttja billigare nattaxa för el. Starten kan skjutas fram mellan 30 minuter och 24 timmar.

Om starten skjuts fram mellan 30 minuter och 9 timmar och 30 minuter ställs tiden in i 30-minuterssteg. Från och med 10 timmar ställs tiden in i steg om en timme.

Se till att diskmedelsbehållaren är torr innan du fyller på diskmedel när du använder Senare start. Torka vid behov ur diskmedelsbehållaren. Annars kan det bildas klumpar i diskmedlet vilket gör att det inte sköljs ur ordentligt. Använd inte flytande diskmedel. Diskmedlet kan rinna ut.

■ Koppla in diskmaskinen med knappen ①.

Kontrollampan ◆ / ▽ blinkar.

■ Välj önskat program med hjälp av programvalsknappen.
■ Tryck på knappen för Senare start ◆.

I tidsdisplayen visas den senast inställda tiden för Senare start. Kontrollampan Senare start ◆lyser.

■ Ställ in önskad starttid med knappen Senare start ⏻.

Om du håller knappen ⏻ intryckt räknas tiden automatiskt upp till 24h. För att börja om med 30 minuter, tryck två gånger på knappen för Senare start.

■ Tryck på knappen ⏻ / Ⓥ.

Kontrollampan ◆ / ▽ blinkar.

Tiden fram till programstart räknas ner i steg om en timme om starten skjuts fram mer än 10 timmar och i steg om en minut under 10 timmar.

När den inställda tiden är nedräknad startar det valda programmet automatiskt. I tidsdisplayen visas resterande programtid, kontrollampan ◆släcks och kontrollampan ◆ / ▽ lyser.

Så här visas tiden för Senare start i tidsdisplayen

Upp till 59 minuter:

t ex 30 minuter = 30

1 timme upp till 9 timmar och 30 minut-er:

t ex 5 timmar = 5.00

Från 10 timmar:

t ex 15 timmar = 15h

⚠️ För att barn inte ska komma i kontakt med diskmedel:

Fyll på diskmedel direkt före programstart, det vill säga innan du trycker in Start/Stoppknappen.

Spärra även luckan med barnsäker- hetsspärren.

Sätta igång program innan nedräkningen är klar:

Det går även att starta programmet mitt under nedräkningen för Senare start.

Gör så här:

■ Tryck på knappen ⏻ / Ⓥ i minst en sekund.

Kontrollampan Senare start ◆ slocknar och kontrollampan ◆ / ▽ blinkar.

■ Tryck på knappen ⏻ / Ⓥ.

Programmet startar. Kontrollampan ◆/ ▽blinkar.

Anpassa Automatic

Automatic-programmet går att ställa in så att lite smuts men som sitter fast hårt tas bort.

■ Stäng av diskmaskinen med knappen ①.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen Ⓐ.

Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.

Om så inte är fallet, börja om från början.
■ Tryck fem gånger på knappen Senare start ◆.

Kontrollampan för Senare start ◆ blinkar fem gånger kort i intervaller.

Blinkandet i tidsindikeringen visar om funktionen Anpassa Automatic är in-kopplad eller inte.

• P 1: Funktionen Anpassa Automatic är inkopplad.
• P 0: Funktionen Anpassa Automatic är frånkopplad.
  ■ Om du vill ändra inställningen så trycker du på programvalsknappen ◆/ ▽.

Inställningen sparas direkt.

■ Stäng av diskmaskinen med knappen ①.

Memory

Med memoryfunktionen kan du spara det senast valda programmet.

När du stänger av diskmaskinen efter programslut och kopplar in den igen eller öppnar och sedan stänger luckan igen, visas inte programmet ECO, utan det senast valda programmet.

■ Stäng av diskmaskinen med knappen ①.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen ①.

Håll Start/Stoppknappen intryckt i minst fyra sekunder tills kontrollam- pan ◇/ ▽lyser.

Om så inte är fallet, börja om från början.
■ Tryck sex gånger på knappen Senare start ♦.

Kontrollampan för Senare start ◆ blinkar sex gånger kort i intervaller.

Blinkandet i tidsvisningen visar om funktionen Memory är inkopplad eller inte.

• P 1: Memoryfunktionen är inkopplad.
• P 0: Memoryfunktionen är frånkopplad.

■ Om du vill ändra inställningen så trycker du på programvalsknappen ◇/ ▽.

Inställningen sparas direkt.

■ Stäng av diskmaskinen med knappen ①.

Standbyoptimering

Några minuter efter senaste knapptryckning eller efter programslut växlar diskmaskinen för att spara energi till standby-läge. Tidsdisplayen och kontrollamporna släcks och bara kontrollampan ◆ / ▽ blinkar långsamt.

Om du inte stänger av eller öppnar diskmaskinen efter ett program så stängs den av helt efter efter några minuter i standby-läge.

Det går att stänga av standbyoptimeringen. Displayen och kontrollamporna släcks då inte och tiden tills diskmaskinen stängs av förlängs till cirka 6 timmar.

Därmed höjs också energiförbrukningen.

Om salt eller sköljmedel behöver fyllas på eller om ett fel föreligger växlar diskmaskinen inte till standbyläge under programförloppet.

■ Stäng av diskmaskinen med knappen ①.

■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen Ⓐ.

Håll knappen ◆ / ▽ intryckt i minst fyra sekunder tills kontrollampan ◆/ ▽lyser.

Om så inte är fallet, börja om från början.

■ Tryck åtta gånger på knappen Senare start 🔒.

Kontrollampan för Senare start ◆ blinkar åtta gånger kort i intervaller.

Blinkandet i tidsvisningen visar om funktionen Standbyoptimering är in-kopplad eller inte.

- P 1: Standbyoptimeringen är inkopplad.

- P O: Standbyoptimeringen är från-kopplad.

■ Om du vill ändra inställningen så trycker du på programvalsknappen ◇/ ▽.

Inställningen sparas direkt.

■ Stäng av diskmaskinen med knappen ①.

Fabriksinställning

Du kan återställa alla inställningar till fabriksinställningar.

■ Stäng av diskmaskinen med knappen ①.
■ Håll knappen ◆ / ▽ intryckt och koppla samtidigt in diskmaskinen med knappen Ⓐ.

Håll knappen ⏻ / Ⓥ intryckt i minst fyra sekunder tills kontrollampan ⏻/ Ⓡlyser.

Om så inte är fallet, börja om från början.
■ Tryck 12 gånger på knappen Senare start 🔒.

Kontrollampan för Senare start ◆ blinkar en gång långt och två gånger kort i intervaller.

Blinkandet i tidsdisplayen visar om en inställning som avviker från fabriksinställningen har gjorts.

• P 1: Alla värden är inställda på fabriksinställningar.
• P O: Minst en inställning har ändrats.

■ Om du vill återställa diskmaskinen till fabriksinställning, tryck på knappen ⏻/ Ⓥ.

Inställningen sparas direkt.

■ Stäng av diskmaskinen med knappen ①.

Kontrollera diskmaskinen regelbundet (ungefär var fjärde till var sjätte månad). På detta sätt kan du undvika att störningar och fel uppstår.

Alla ytor är känsliga mot repor. Alla ytor kan missfärgas eller för- ändras om de kommer i kontakt med olämpliga rengöringsmedel.

Rengöra diskutrymmet

Diskutrymmet är i stort sett självrengörande om du alltid använder rätt diskmedelsdosering.

Om det ändå skulle uppstå exempelvis kalk- eller fettavlagringar kan dessa avlägsnas med specialrengöringsmedel (finns att köpa hos Mieles reservdelsavdelning). Beakta anvisningarna på förpackningen.

Om du för det mesta diskar med låga temperaturer (< 50 °C) finns det risk för att det bildas bakterier och att det uppstår lukt i diskutrymmet. För att rengöra diskutrymmet och undvika lukt, bör du köra programmet Intensiv 75 °C en gång i månaden.

Rengör även silarna i diskutrymmet regelbundet.

Rengöra luckan och lucktätningen

■ Torka av lucktätningen regelbundet med en fuktig trasa för att avlägsna matrester.
■ Torka bort stänk av mat- och dryckesrester från diskmaskinens sidor.

Dessa ytor tillhör inte diskutrymmet. De nås och rengörs därför inte av vattenstrålarna. Det kan bildas mögel där.

Rengöra diskmaskinens front

⚠️ Det bästa är att alltid avlägsna smuts direkt.

Om smutsen får bita sig fast en längre tid kan det hända att den inte längre går att få bort och ytorna kan missfärgas eller förändras.

■ Rengör fronten med en ren disk-svamp, handdiskmedel och varmt vatten. Torka därefter torrt med en mjuk trasa. Du kan också använda en ren, fuktig mikrofibertrasa utan rengörings-medel.

För att undvika skador på ytorna ska följande inte användas för rengöring:

• rengöringsmedel som innehåller soda, ammoniak, syra eller klorid
• kalklösande rengöringsmedel
• skurmedel i pulver eller flytande form
• rengöringsmedel som innehåller lösningsmedel
  – rengöringsmedel för rostfritt stål
• diskmaskinsrengöringsmedel
• ugnsspray
• rengöringsmedel för glas eller fönsterputsmedel
• hårda disksvampar och borstar som repar
  – rengöringssvampar för glaskeramiska ytor
• vassa metallskrapor
• ångrengörare.

Rengöra silarna i diskutrymmet

Silkombinationen i botten på diskmaskinen hindrar större smutspartiklar från att komma tillbaka i diskvattnet. Därmed kan smutspartiklarna inte hamna i vattnets cirkulationssystem och spridas i diskmaskinen via spolarmarna.

Diskning får inte ske utan silar!

Silarna kan med tiden bli igensatta av smutspartiklar. Hur ofta de blir igensatta beror på hushållets diskvanor och typ av disk.

Kontrollera silkombinationen regelbund- et och rengör den vid behov.

■Stäng av diskmaskinen.

■ Vrid greppet bakåt och lossa silkombinationen ①.

■ Lyft ur silkombinationen ②, ta bort större smutspartiklar och spola av silen under rinnande vatten. Använd en diskborste vid behov.

⚠️ Se till att inga större föremål hamnar i cirkulationssystemet så att det sätts igen.

Rengöring och skötsel

För att rengöra silens insida måste lock- et öppnas

■ Tryck ihop greppen i pilens riktning ① och öppna silens lock ②.

■ Rengör alla delar under rinnande vatten.

■ Tryck sedan tillbaka locket så att det sitter fast ordentligt.

■ Sätt tillbaka silkombinationen så att den ligger tätt mot diskutrymmets botten.

■ Lås sedan silkombinationen genom att vrida handtaget bakifrån och fram tills pilspetsarna pekar mot varandra.

⚠ Silkombinationen måste sättas fast noggrant och låsas fast. Annars kan grov smuts hamna i cirkulations-systemet och täppa till det.

Rengöra spolarmarna

Det kan hända att matrester fastnar i spolarmarnas hål. Därför bör du kontrollera spolarmarna med jämna mellanrum (ungefär var fjärde till var sjätte månad).

■ Stäng av diskmaskinen.

Avlägsna spolarmarna så här:

■ Dra ut besticklädan (om sådan finns).
■ Tryck upp den övre spolarmen så att de inre spärrhakarna hakar fast och skruva sedan loss spolarmen.

■ Tryck upp den mittersta spolarmen ① så att spärrhakarna hakar fast och skruva sedan loss spolarmen ②.

■ Dra ut underkorgen.

■ Dra den nedre spolarmen kraftigt uppåt.

■ Tryck ut eventuella matrester i spolarmen med ett spetsigt föremål.
■ Skölj ur spolarmarna väl under rinnande vatten.
■ Sätt tillbaka spolarmarna och se till att de kan rotera fritt när de väl sitter på plats igen.

Hur man klarar av mindre störningar själv

Genom att följa nedanstående anvisningar kan du själv avhjälpa mindre störningar och fel.

Nedanstående översikt hjälper dig att hitta orsaken till en störning och åtgärda den. Tänk dock på följande:

⚠️Reparationer får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Tekniska fel
Problem Orsak Åtgärd
Kontrollampan ◇/ ▽ blinkar inte efter inkoppling av diskmaskinen med knappen ➊.	Stickproppen sitter inte i vägguttaget.	Sätt in stickproppen i vägguttaget.
	Säkringen har löst ut/sla-git ifrån.	Slå på säkringen (minsta säkring, se typskylten).
Diskmaskinen fortsätter inte att diska.	Säkringen har löst ut/sla-git ifrån.	– Slå på säkringen (minsta säkring, se typskylten).– Kontakta Miele service om felet uppstår på nytt.

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd
Kontrollamporna / och blinkar samtidigt. I tidsindikeringen visas felmeddelandet FXX.	Ett tekniskt fel har even-tuellt uppstått.	- Stäng av diskmaskinen med knappen ➊. Efter några sekunder: - Koppla in diskmaskinen. - Välj önskat program med hjälp av programvals-knappen ∨. - Tryck på knappen ◆ / ▽. Blinkar samma programför-loppsindikeringar igen före-ligger ett tekniskt fel. - Kontakta Miele service.
Avloppspumpen går eventuellt även när luckan är öppen.	Fel F70: Waterproof-systemet har aktiverats.	- Stäng vattenkranen. - Kontakta Miele service.

Hur man klarar av mindre störningar själv

Fel i vattentillopp/vattenavlopp
Problem Orsak Åtgård
Kontrollampan∅/∅blinkar och lyser om vartannat.	Vattenkranen är stängd.	Öppna vattenkranen helt.
Diskmaskinen fort-sätter inte att diska.Kontrollampan∅/∅blinkar.I tidsdisplayen visas felmeddelandet FXX.		Innan störningen åtgärdas:- Stäng av diskmaskinen med knappen 1.
	Fel F12/F13: Vattentilloppsfel.	- Öppna vattenkranen helt.- Rengör silen i vattentilloppet (se avsnittet "Åtgärda fel").- Vattentrycket för anslutningen är lägre än 30 kPa (0,3 bar). Kontakta en VVS-installatör.
	Fel F11: Vattenavloppsfel.Eventuellt finns vatten kvar i diskutrymmet.	- Rengör silkombinationen (se avsnittet "Rengöring och sköt-sel").- Rengör avloppspumpen (se avsnittet "Åtgärda fel").- Rengör backventilen (se av-snittet "Åtgärda fel").- Avlägsna eventuella veck eller högt liggande öglor från av-loppsslangen.
Allmänna problem med diskmaskinen
Problem Orsak Åtgärd
Kontrollamporna och tidsdisplayen är släck-ta. Endast kontrollam-pan ◆/ ▶blinkar långsamt.	Kontrollamporna och tids-displayen släcks automa-tiskt av energibesparings-skäl (standby).	Tryck på knappen ➊. Standby-läget avslutas.
Det finns diskmedels-rester kvar i diskme-delsbehållaren efter avslutad diskning.	Diskmedelsbehållaren var fuktig när diskmedlet fyll-des på.	Tillsätt alltid diskmedlet i en torr diskmedelsbehål-lare.
Locket till diskmedels-behållaren kan inte stängas.	Locket är blockerat av diskmedelsrester.	Ta bort diskmedelsrester-na.
Efter avslutat program finns en fuktbelägg-ning på insidan av luckan och eventuellt även på innerväggar-na.	Detta är inget fel! Torksys-temet fungerar så.	Ingen! Fukten avdunstar efter en stund.
Det finns vatten kvar i diskutrymmet efter av-slutat program.		Innan störningen åtgärdas: - Stäng av diskmaskinen med knappen ➊.
	Silkombinationen i diskut-rymmet är igensatt.	Rengör silkombinationen (se avsnittet "Rengöring och skötsel").
	Avloppspumpen eller backventilen är blockerad.	Rengör avloppspumpen eller backventilen (se av-snittet "Åtgärda fel").
	Avloppsslangen har ett veck.	Avlägsna vecket från av-loppsslangen.

Hur man klarar av mindre störningar själv

Ljud
Problem Orsak Åtgärd
Dunkande ljud hörs från diskutrymmet	En spolarm slår mot disk-godset.	Avbryt programmet och placera om det diskgods som är i vägen för spolarmen.
Skallrande ljud hörs från diskutrymmet	Disken rör sig i diskutrymmet.	Avbryt programmet och placera diskgodset stabilt.
	Något har hamnat i av-loppspumpen (t ex en körsbärskärna).	Ta bort det från avlopps-pumpen (se avsnittet "Ren-gör avloppspump och backventil").
Dunkande ljud hörs från vattenledningen	Orsakas eventuellt av vattenledningens dragning eller att vattenledningen har för liten diameter.	Detta påverkar inte disk-maskinens funktion. Kontakta eventuellt en installatör.
Diskresultatet är inte tillfredsställande
Problem Orsak Åtgård
Disken är inte ren.	Disken placerades inte rätt i korgarna.	Följ anvisningarna i avsnittet "Placera disken".
	Ett för svagt program valdes.	Välj ett starkare program (se avsnittet "Programöversikt").
	Det handlar om hårt fastsit- tande mat- eller dryckesrest- er men en liten total mängd smuts (t ex rester av te).	Använd tillvalsfunktionen An- passa Automatic (se avsnitt- et "Tillvalsfunktioner").
	Doseringen av diskmedel var otillräcklig.	Använd mer diskmedel eller byt eventuellt diskmedels- sort.
	Diskgods blockerar spolarm- arna.	Kontrollera att spolarmarna kan rotera fritt genom att vri- da dem för hand. Placera om disken vid behov.
	Silkombinationen i diskutrym- met är inte ren eller inte riktigt isatt. Det kan också innebär att spolarmarnas munstycken är blockerade.	Rengör silkombinationen eller sätt in den korrekt. Ren- gör spolarmarnas munstyck- en vid behov (se avsnittet "Rengöring och skötsel").
	Backventilen har fastnat i öp- pet läge. Smutsvatten rinner tillbaka in i diskutrymmet.	Rengör avloppspumpen och backventilen, se avsnittet "Åtgärda fel".
Glas och bestick har fått en belägg- ning. Glasen har ett blåaktigt skim- mer, som dock kan torkas av.	Sköljmedelsdoseringen är för högt ställd.	Ställ in en lägre doserings- mängd (se avsnittet "Skölj- medel").

Hur man klarar av mindre störningar själv

Problem Orsak Åtgård
Diskgodset blir inte torrt eller glas och bestick är fläckiga.	För låg sköljmedelsdosering eller tom sköljmedelsbehålla-re.	Fyll på sköljmedel, öka dose-ringsmängden eller byt skölj-medelstyp vid nästa påfyll-ning (se avsnittet "Skölj-medel").
	Disken har plockats ut för ti-digt.	Vänta med att plocka ur disken (se avsnittet "Använ-da diskmaskinen").
	Du använder ett diskmedel med flera olika funktioner och det har för svag tork-effekt.	Byt diskmedel eller fyll på sköljmedel (se avsnittet "Sköljmedel").
Det är en vit be-läggning på disk-en. Glas och be-stick har en mjölk-aktig hinna, som dock kan torkas av.	Sköljmedelsdoseringen är för låg.	Höj doseringsmängden (se avsnittet "Ställa in doserings-mängd för sköljmedel").
	Saltbehållaren är tom.	Fyll på salt (se avsnittet "Fylla på avhärdningssalt").
	Saltbehållarens lock är inte riktigt fastsatt.	Sätt på locket korrekt och vrid fast det ordentligt.
	Icke lämpliga diskmedel med flera olika funktioner an-vändes.	Byt diskmedel. Använd eventuellt vanliga maskin-disktabletter eller vanligt pul-verdiskmedel.
	Avhärdaren är för lågt pro-grammerad.	Programmera avhärdaren på ett högre värde (se avsnittet "Avhärdare").
Problem Orsak Åtgärd
Glasen missfärgas till en brun-blå ton; beläggningen kan inte torkas av.	Diskmedelsrester har bildat avlagringar.	Byt omedelbart typ av disk-medel.
Glasen blir matta och missfärgas; beläggningen går inte att torka av.	Glasen tål inte maskindisk och glasytan skadas.	Ingen! Köp glas som är lämpade för maskindisk.
Det finns fortfarande kvar rester av te eller läppstift på diskgods.	Det valda programmet hade inte tillräckligt hög disktemperatur.	Välj ett program med högre disktemperatur.
	Diskmedlet bleker inte till-räckligt.	Byt diskmedel.
Plastdelar har miss-färgats.	Naturliga färgämnen från t ex morötter, tomater eller ketchup kan vara orsaken. Antingen användes för liten mängd diskmedel eller så var diskmedlets bleknings-effekt för liten.	Använd mer diskmedel (se avsnittet "Diskmedel"). Redan missfärgat diskgods återfår inte sin ursprungliga färg.
Det har bildats rost-fläckar på besticken.	Besticken är inte tillräckligt rostbeständiga.	Ingen! Köp bestick som tål maskindisk.
	Inget program sattes igång efter saltpåfyllnaden, vilket gjorde att saltrester hamna-de i det normala diskför-loppet.	Efter påfyllning av salt, starta i princip alltid program-met Fin med tillvalsfunktion-en Turbo.
	Saltbehållarens lock är inte riktigt fastsatt.	Sätt på locket korrekt och vrid fast det ordentligt.

Rengöra silen i vattentilloppet

För att skydda vattentilloppsventilen finns det en sil i vattenanslutningens koppling. Är silen smutsig rinner det in för lite vatten i diskmaskinen.

⚠ Vattenanslutningens plasthölje innehåller en elektrisk ventil. Doppa därför inte höljet i vatten.

Rekommendation

Vet du att det lokala vattenledningsvattnet innehåller många icke vattenlösliga partiklar, rekommenderar vi att du monterar in ett speciellt vattenfilter mellan vattenkranen och säkerhetsventilens koppling.

Detta filter kan du köpa hos Mieles återförsäljare eller hos Mieles reservdelsavdelning.

Rengör silen så här:

■ Bryt strömmen till diskmaskinen. Stäng av diskmaskinen och dra ut stickproppen.
■ Stäng vattenkranen.
■ Skruva loss vattentilloppsventilen.

■ Ta ut packningen ur kopplingen.
■ Dra ut silen med en kombi- eller spetstång och rengör den.
■ Sätt tillbaka sil och packning. Kontrollera att de sitter rätt.
■ Skruva fast vattentilloppsventilen på vattenkranen. Var noga med att skruva på kopplingen rakt.
■Öppna vattenkranen.

Om det rinner ut vatten kan det bero på att kopplingen inte är riktigt åtdragen eller sitter snett.

Sätt kopplingen rätt och dra åt den ordentligt.

Rengöra avloppspumpen och backventilen

Om det finns vatten i diskutrymmet efter programslut har vattnet inte pumpats ut. Detta kan bero på att främmande föremål blockerar avloppspumpen eller backventilen. De avlägsnas lätt så här:

■ Bryt strömmen till diskmaskinen. Stäng av diskmaskinen och dra ut stickproppen.
■ Lyft ut silkombinationen (se avsnittet "Rengöring och skötsel - Rengöra silarna i diskutrymmet").
- Ös ut vattnet ur diskutrymmet med en skopa eller ett litet kärl.

■ Tryck backventilens spärr inåt ① så att backventilen vrids något.
■ Lyft ut backventilen uppåt ② och skölj av den väl under rinnande vatten.
■ Rensa backventilen från främmande föremål.

Under backventilen finns avlopps-pumpen (se pil).

■ Rensa avloppspumpen från främmande föremål (glassplitter kan vara extra svårt att se). Vrid pumphjulet för hand för att kontrollera att allt är borta. Hjulet kan endast vridas ryckigt.

■Sätt tillbaka backventilen.

⚠️ Var noggrann med att låset snäpper fast!

Rengör avloppspumpen och backventilen försiktigt så att inga känsliga maskindelar skadas.

Tillagningskärl Matrester Programegenskaper

1) Stärkelsehaltiga matrester kan uppstå av t ex potatis, pasta, ris eller grytor. Äggvitehaltiga matrester kan uppstå när du steker kött, fisk, tillagar ägg eller när du gör gratänger.

Program Diskmedel

2) Se avsnittet "Diskmedel".
3) Det är möjligt att en del disktabletter inte löses upp helt.

Program Programförlopp
Automatic Variabelt	programförlopp,sensorstyrd anpassning till diskmängd och matrester
	after behov 45-65 after behov 68 X
Fin YX 45 X 55 X
ECO^1)		45 X 55 X
Lätt 50 °C 50 X 68 X
Intensiv 75 °C X 75 X 68 X

1) Standardprogram för diskning av normalsmutsad disk.
Detta program är med hänsyn till energi- och vattenförbrukningen det effektivaste för diskning av normalsmutsat diskgods.

Förbrukning2)			Tid2)
Energi Vatten
Kallvatten15 °CkWh	Varmvatten55°CkWh	Liter Kallvatten	15 °Ch:min	Varmvatten55 °Ch:min
1,10^3)-1,60^4)	0,70^3)-1,00^4)	13,0^3)-22,0^4)	1:35-2:34 1:23-2:21
1,00 0,50 17,0 1:40 1:30
1,05^5)/1,04^6)	0,70^5)/0,69^6)	13,0 2:52 2:42
1,30 0,95 13,0 1:32 1:20
1,70 1,20 17,0 2:40 2:30

2) Angivna värden enligt EN 50242. I praktiken kan det bli stora skillnader på grund av avvikande förutsättningar eller påverkan av sensorer.
Den tid som visas ställs in efter förhållandena i hushållet.

Om funktionen Turbo (beroende på modell) väljs kan ett program förkortas med upp till 50 minuter. Energiförbrukningen kan då öka upp till 0,2 kWh.

3) Halvfylld diskmaskin med disk som bara är lite smutsig.
4) Fylld diskmaskin med disk som är mycket smutsig.
5) Diskmaskin med bestickläda
6) Diskmaskin med bestickkorg

Reparationer

Om ett fel inte kan åtgärdas trots anvisningarna i denna bruksanvisning, var vänlig kontakta

• närmaste återförsäljare eller
• Miele service.

Adress och telefonnummer står på baksidan av denna bruksanvisning.

■ Uppge alltid maskinmodell och ma- skinnummer vid kontakt med Miele service.

Dessa uppgifter finns på typskylten som är synlig på luckans högra sida när luckan öppnas.

Garantitid och garantivillkor

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Genom en programuppgradering kommer Miele service i framtiden att kunna lägga in aktuell information i din diskmaskin.

Om det uppstår nya krav på disk- och sköljresultat i framtiden kan diskmaskinen enkelt förses med ny programteknik.

Anvisningar för testinstitut

I broschyren "Jämförande disktester" finns all nödvändig information för hur diskmaskinen ska fyllas enligt norm och om programval vid jämförande disktester. Beställ gärna de aktuella broschyrerna per e-post under:

- [e-mail]

- Vid beställning, var vänlig ange din postadress samt diskmaskinens modell och nummer (se typskylt).

Använd diskmaskinen ännu effektivare

För individuell användning av diskmaskinen finns extra tillbehör att köpa hos Mieles återförsäljare eller hos Mieles reservdelsavdelning.

Beroende på modell ingår vissa tillbehör i standardutrustningen.

För att... behöver du...

... diska delarna till Mieles mjölk-skummare (cappuccinatore)	... en cappuccinatore-insats till över-korgen
... diska ytterligare bestick	... en bestickkorg till underkorgen
...diska glas på hög fot	... en glashållare till underkorgen

Diskmaskinen är som standard "anslutningsklar" för anslutning till ett godkänt jordat uttag.

⚠️ Efter uppställning av diskmaskinen måste eluttaget vara tillgängligt. Använd av säkerhetsskäl inte förlängningskabel (brandfara på grund av överhettning).

En skadad anslutningskabel får endast ersättas med en speciell anslutningskabel av samma typ (kan beställas hos Mieles reservdelsavdelning). Av säkerhetsskäl får bytet endast utföras av en auktoriserad fackman eller av Miele service.

Diskmaskinen får inte anslutas till en strömomvandlare som används vid en autonom strömförsörjning, exempelvis till solpaneler. När man kopplar in diskmaskinen kan då säkerhetsavstängningen kopplas in på grund av spänningstoppar. Elektroniken kan skadas.

Likaså får diskmaskinen inte heller användas tillsammans med energisparkontakter eftersom energitillförseln reduceras och diskmaskinen blir för varm.

⚠️ Förvissa dig om att spänning, frekvens och säkring på uppställningsplatsen överenstämmer med uppgifterna på diskmaskinens typskylt. Även stickpropp och vägguttag måste passa.

Tekniska data, se typskylten på luckans högra sida.

Mieles vattenskyddssystem

Om diskmaskinen har installerats enligt föreskrifterna garanterar Mieles vattenskyddssystem ett omfattande skydd mot vattenskador under hela diskmaskinens livslängd.

Vattentillopp

⚠️ Vattnet i diskmaskinen är inget dricksvatten!

• Diskmaskinen får anslutas till kallt eller varmt vatten med en temperatur på max 60 °C.
  För en energisnål varmvattenberedning rekommenderar vi varmvattenanslutning. På detta sätt sparar du energikostnader och tid. Alla program diskar då med varmt vatten.
• Tilloppsslangen är cirka 1,5 meter lång. Det är möjligt att beställa en 1,5 meter lång, flexibel metallslang (kontrolltryck 14 000 kPa/140 bar).
• För anslutning erfordras en vattenkran med ^3/_4 " förskruvning.
• Ett återsugningsskydd erfordras inte. Diskmaskinen uppfyller gällande normer IEC/EN/DIN 61770 // VDE 0700 del 600.
• Vattentrycket (vid anslutningen) måste ligga mellan 30 och 1 000 kPa (0,3 och 10 bar). Vid ett högre vattentryck måste en tryckreduceringsventil monteras.

Försäkra dig om att vattentillförseln är tät efter idrifttagningen.

⚠ Anslut diskmaskinen endast till helt ventilerade rörledningar. Detta för att undvika skador.

Tilloppsslangen får inte kortas av eller skadas eftersom den består av strömförande delar (se bild).

Vattenavlopp

• I diskmaskinens vattenavlopp har en backventil installerats för att inte smutsvatten från avloppsslangen ska kunna rinna tillbaka in i diskmaskinen.
• Diskmaskinen är utrustad med en cirka 1,5 meter lång, flexibel avlopps-slang (innerdiameter 22 mm).
• Avloppsslangen kan förlängas med en förbindningsanordning och ytterligare en slang.

Avloppsledningen får högst vara 4 meter lång och pumphöjden får inte överskrida 1 meter!

• För att ansluta slangen till avloppssystemet använder du den bipackade slangklämman (se monteringsanvisningen).
• Slangen kan dras åt höger eller vänster.
• Anslutningsstutsen för avloppslangen kan användas för slangar med olika diametrar. Om anslutningsstutsen sticker ut för mycket mot avloppsslangen måste anslutningsstutsen förkortas. Annars kan det bli stopp i avloppsslangen.
• Avloppsslangen får inte kortas!

⚠️ Se till att avloppslangen inte veckas eller vrids när den installeras!

Försäkra dig om att vattenavloppet är tätt efter idrifttagningen.

Luftning av vattenavloppet

Om anslutningen för vattenavloppet ligger djupare än skåran för underkorgarnas rullar i luckan måste vattenavloppet luftas. Annars kan vatten rinna ut ur diskmaskinen under ett program på grund av sughäverten.

Gör så här för att lufta vattenavloppet:

■ Öppna diskmaskinens lucka helt.

■ Dra den nedre spolarmen uppåt.
■ Skär av avluftningsventilens skydd i diskutrymmet.

Diskmaskinsmodell normal XXL

Höjd fristående diskmaskin 84,5 cm (justerbar + 3,5 cm)		-
Höjd inbyggnadsmodell 80,5 cm (justerbar + 6,5 cm)		84,5 cm (justerbar + 6,5 cm)
Höjd inbyggnadsnisch	från 80,5 cm (+ 6,5 cm)	från 84,5 cm (+ 6,5 cm)
Bredd 59,8 cm 59,8 cm
Bredd inbyggnadsnisch 60 cm 60 cm
Djup
Fristående modell	60 cm	-
Inbyggnadsmodell	57 cm	57 cm
Vikt max 67 kg max 59 kg
Spänning 230 V 230 V
Anslutningseffekt	2 200 W	2 200 W
Säkring	10 A	10 A
Anslutningseffekt frånkopplad	0,20 W	0,20 W
Anslutningseffekt inkopplad	0,30 W	0,30 W
Godkännandemärken	KEMA, VDE radioavstörd	KEMA, VDE radioavstörd
Vattentryck (flödestryck)	30–1 000 kPa(0,3–10 bar)	30–1 000 kPa(0,3–10 bar)
Varmvattenanslutning	upp till max 60 °C	upp till max 60 °C
Pumphöjd	max 1 meter	max 1 meter
Pumplängd	max 4 meter	max 4 meter
Anslutningskabel	cirka 1,7 meter	cirka 1,7 meter
Kapacitet	13/14 standardkuvert*	13/14 standardkuvert*

* beroende på modell

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Miele AB

Lisa Sass gata 1

422 53 Hisings Backa

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Tyskland

Miele & Cie. KG

Med reservation för ändringar/

G4201/G4210/G4215/G4230/G4240 / 5013
